MANUALE UTENTE CrossPro13AH URBANGLIDE

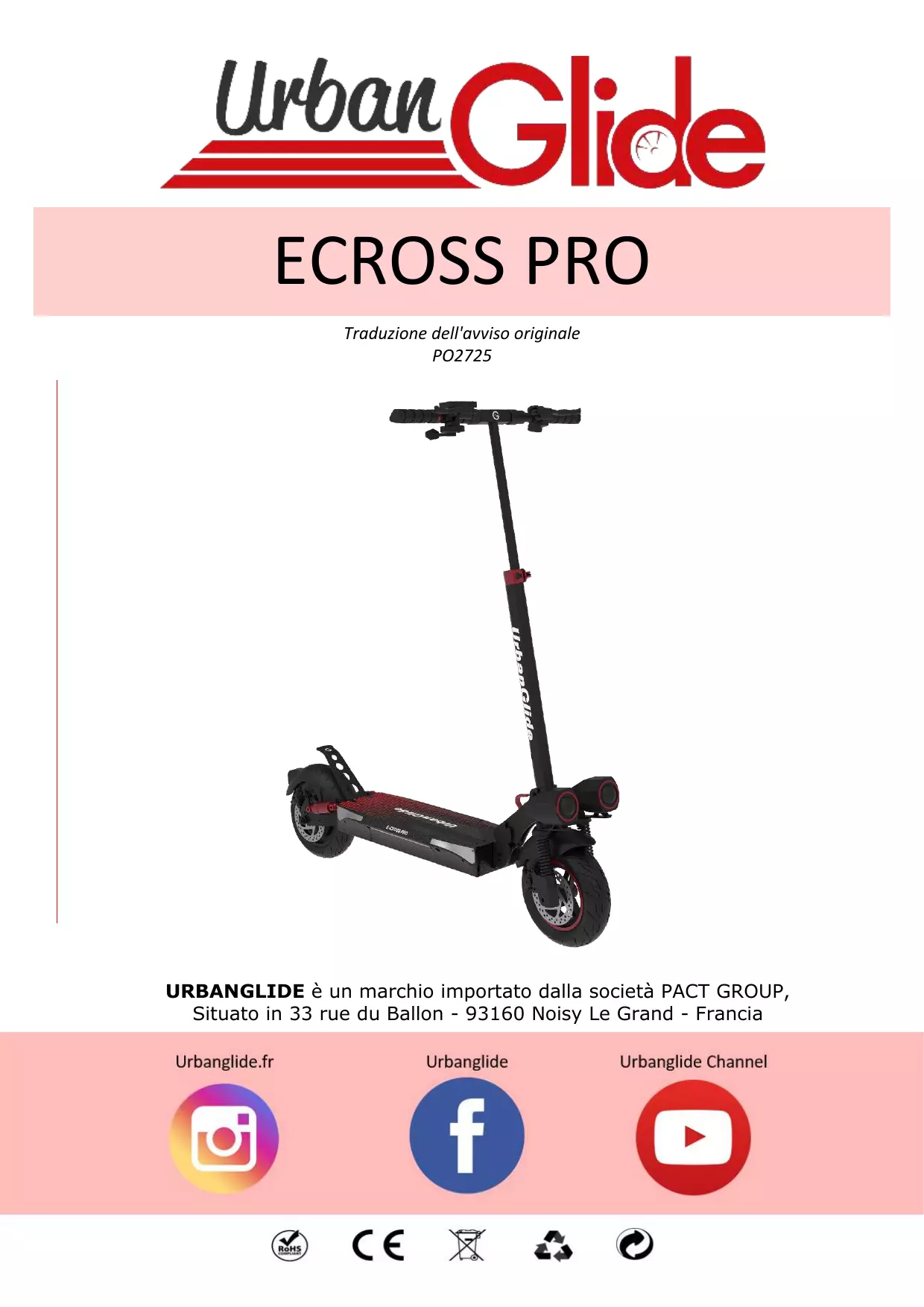

MANUEL D’UTILISATION ECROSS PRO Traduzione dell'avviso originale PO2725

URBANGLIDE è un marchio importato dalla società PACT GROUP, Situato in 33 rue du Ballon - 93160 Noisy Le Grand - Francia

Sicurezza e Precauzioni Leggere attentamente il manuale prima di utilizzare il prodotto e leggere i rischi e i consigli di sicurezza contenuti nel manuale. L'uso di un prodotto elettrico può essere pericoloso se l'utente non presta attenzione. L'uso improprio e il mancato rispetto delle istruzioni di sicurezza non si ripercuotono sull'azienda in caso di incidente. Autodeterminazione e buon senso sono necessari agli utenti per rilevare i possibili pericoli. Si prega di verificare le normative e le leggi vigenti nel proprio paese per sapere dove e come utilizzare legalmente il prodotto. Occorre rispettare le regole e le leggi relative a veicoli e pedoni. •

Equipaggiamento protettivo

Indossare sempre il seguente equipaggiamento protettivo: -

Casco approvato e certificato in base alla tua posizione Gomitiere e ginocchiere rinforzate Maglie a maniche lunghe e pantaloni lunghi Guanti Scarpe con suola di gomma, mai guidare a piedi nudi o con i sandali. Verificare che i lacci siano allacciati e tenerli il più lontano possibile dalle ruote e dal sistema interno.

Avvertenze per il guidatore

L'utente non deve pesare più di 120 kg, le dimensioni e il peso non certificano completamente che l'utente avrà il pieno controllo del veicolo. È propria responsabilità assicurarsi che tutti gli utenti siano consapevoli dei rischi. L'età consigliata per l'utilizzo di questo prodotto è 12 anni. È prorpria responsabilità permetterne l’uso a un bambino minore tenendo conto delle sue capacità, maturità e abilità e osservanza delle regole. Non toccare il motore o i freni del prodotto immediatamente dopo l'uso, queste parti potrebbero essere estremamente calde. •

Procedure e condizioni di guida

Si prega di verificare le leggi e le norme vigenti nel proprio paese prima di utilizzare il prodotto. In Francia, la velocità lineare su terreno piano e una persona che non supera il carico massimo consentito è di 25km/h. Guardarsi intorno quando si utilizza il prodotto e prestare attenzione a tutti i possibili rischi. È importante rispettare i diritti e le proprietà di tutti. Per motivi di sicurezza, non premere l'acceleratore se non si è sul prodotto. Questo prodotto non è progettato per realizzare salti, acrobazie e slittamenti Non guidare mai su strade, vicino a veicoli, scale, colline, piscine o altri corsi d'acqua. Si prega di tenere il manubrio con entrambe le mani. Non salire mai sul prodotto in più di una persona. Assicurarsi di tenere le dita e le altre parti del corpo lontano dalle parti calde durante l'uso (freno, motore, catena). Non utilizzare mai il prodotto con un lettore Mp3 o con lo smartphone in mano. Non utilizzare mai il prodotto per trainare nulla, in quanto ciò potrebbe danneggiare i componenti e bruciare la batteria. Non mettere mai il prodotto a contatto con acqua, i componenti elettrici possono restarne danneggiati e creare una situazione pericolosa. Utilizzare solo su superfici piatte e solide. Evitare superfici con ghiaia, buche, ghiaccio, che possono portare alla perdita di controllo del prodotto. Non guidare di notte o in aree in cui la visibilità è ridotta. Non guidare all'interno, dove ci sono tappeti in quanto potrebbero interferire. Il livello di pressione sonora di emissione ponderata A nella cabina di guida non deve superare i 70dB(A). Il valore totale delle vibrazioni a cui è esposto il sistema manobraccio non supera i 2,5m/s², il valore quadratico medio quadratico massimo, ponderato in base alla frequenza, dell'accelerazione a cui è esposto l'intero corpo non supera 0,5m/². (Precisione di misura incerta) Dopo ogni utilizzo, verificare che ogni pezzo sia nella posizione corretta e che non sia danneggiato. Prima di ogni utilizzo, verificare i seguenti punti: -

I freni sono in buone condizioni Tutti i componenti sono in buone condizioni e al proprio posto Le parti risultate difettose durante l'ultimo utilizzo sono state riparate o sostituite secondo le condizioni stabilite dal produttore. Le persone che si trovano in fase post-operatoria o sotto trattamento medico come: persone con problemi cardiaci, donne incinte, persone irresponsabili, persone con problemi alla schiena o al collo, non dovrebbero usare il prodotto. La pressione massima di gonfiaggio dei pneumatici è di 6,40 bar.

Le persone che hanno un monitoraggio o un trattamento medico come: persone con malattie cardiache, donne incinte, persone non responsabili, persone con problemi alla schiena o al collo, non dovrebbero usare il prodotto.

Utilizzo del caricatore

Prima di utilizzare il prodotto, è necessario caricarlo. Potrebbe essere necessaria una lunga ricarica prima del primo utilizzo. Si prega di fare riferimento all'indicatore della batteria, è possibile caricare la batteria in qualsiasi momento per garantire la potenza costante. Non è necessario attendere che la batteria sia completamente scarica per caricarla. Non utilizzare caricabatterie di altre marche, in quanto possono danneggiare la batteria del prodotto. Per garantire un normale ciclo di vita, è importante caricare la batteria almeno una volta ogni 3 mesi, anche se non si sta utilizzando il prodotto. Evitare urti e contatto con l'acqua, in quanto tali fattori non sono coperti dalla garanzia e potrebbero danneggiare la batteria. Il caricabatterie fornito è "intelligente", si fermerà al 100% della carica e non danneggerà la batteria. Il caricatore deve essere in perfette condizioni durante ogni utilizzo, verificare i cavi, le condizioni delle estremità di connessione e i connettori. Se il prodotto non si carica, il caricabatterie potrebbe essere difettoso, deve essere sostituito. Il caricabatterie deve essere utilizzato solo da un adulto, è importante scollegarlo da entrambi i lati quando non è in carica. •

Non conservare la batteria a temperature estreme. Conservare a temperatura inferiore a 30°C e superiore a 0°C. Se non si utilizza il prodotto per 60-90 giorni, la batteria potrebbe deteriorarsi. Questa perdita di autonomia è dovuta alla mancanza di utilizzo e pertanto non è coperta dalla garanzia. Alla fine del ciclo, la batteria deve essere smaltita separatamente dai rifiuti generici indifferenziati. Smaltire le batterie nei contenitori forniti a questo scopo. Il recupero e il riciclaggio delle batterie contribuiscono a proteggere l'ambiente e alla conservazione delle risorse materiali. Questo prodotto contiene una batteria agli ioni di litio, l'estinzione di un eventuale incendio deve essere effettuata con un estintore a polvere (classe d'incendio D). •

Conservare il prodotto in un luogo asciutto e privo di polvere ed evitare di lasciarlo per troppo tempo in una zona umida o sotto il sole. Per pulire l'apparecchio, utilizzare un panno umido e un detergente delicato. Non usare alcol, benzina, cherosene o altri solventi chimici corrosivi per pulire l'apparecchio, in quanto ne danneggerebbero l'aspetto e la struttura. Verificare costantemente le condizioni dei componenti del prodotto ; se una parte è danneggiata, sostituirla prima di utilizzare il prodotto. Se una parte non funziona, possono verificarsi cadute e lesioni. •

Se si desidera trasportare il prodotto così come la sua batteria per via aerea o con altri mezzi di trasporto, contattare preventivamente le autorità locali e il vettore per conoscere i possibili divieti e limiti di trasporto. Le batterie al litio sono considerate pericolose in molti paesi. Assicurarsi che l'accesso e il trasporto siano consentiti prima di mettersi in viaggio. La legge internazionale vieta il trasporto di batterie al litio per via aerea. •

Per accendere il prodotto, premere il pulsante Power sul manubrio. Per andare avanti, premere l'acceleratore che si trova anche sul manubrio. Posizionare entrambi i piedi sul prodotto e premere il grilletto dell'acceleratore. Per frenare, utilizzare i freni a mano situati sul manubrio. È possibile utilizzare anche il parafango posteriore, se il prodotto ne è dotato. Prima di ogni utilizzo, verificare che le ruote non siano inceppate e che i freni funzionino. Per effettuare alcune regolazioni di base, in particolare la riproduzione del comando del freno, si prega di andare ai nostri video tutorial disponibili sul nostro canale YouTube: URBANGLIDE CHANNEL. L'uso di questo tipo di prodotto per un lungo periodo di tempo può causare vibrazioni che possono essere sgradevoli, fare pause regolari. Per avvertire gli altri utenti della vostra presenza, utilizzate il clacson sul vostro manubrio, se il vostro prodotto ne è dotato. Utilizzare il LED frontale per illuminare la strada in luoghi bui. Quando si ferma il prodotto, utilizzare il supporto per stabilizzarlo. •

QUESTO PRODOTTO CONTIENE BATTERIE DI LITIO CHE DEVONO ESSERE RICICICLATE SICURAMENTE: La batteria deve essere rimossa prima dello smaltimento. Prima di fare qualsiasi cosa, ricordatevi di spegnerlo e di scollegarlo dalla presa di corrente.

Elenco delle parti soggette ad usura :

Alcune parti richiedono la sostituzione a seconda del grado di usura e del tempo di utilizzo, è possibile ottenere i ricambi al seguente indirizzo (Sezione ECROSS PRO) :

https://boutique.urbanglide.com

Criteri di sostituzione Perdita della forma originale, crepe, schegge o altri segni di usura

Rumore anomalo in frenata, basso spessore (<2,5 mm)

Guarnizioni dei freni

Rumore anomalo di frenata o rumore anomalo di sfregamento

Il cavo di comando del freno

Cavo di sfilacciamento

Nastri retroriflettenti

Criteri di accettabilità

Guidare a 15Km/h Freno a 1m, il prodotto deve fermarsi.

Metodo di sostituzione Video online su YouTube Urbanglide Channel Video online su YouTube Urbanglide Channel Video online su YouTube Urbanglide Channel Video online su YouTube Urbanglide Channel Video online su YouTube Urbanglide Channel Contattate il nostro servizio clienti

Contattate il nostro servizio clienti Contattate il nostro servizio clienti Contattate il nostro servizio clienti

Non è consigliabile guidare sotto la pioggia o in condizioni di maltempo.

Per la vostra sicurezza, non accelerate nelle discese.

Quando si viaggia su terreni instabili e impraticabili, ridurre la velocità.

Non appoggiarsi sul parafango del prodotto per evitare di danneggiarlo.

Non toccare i freni a disco dopo aver usato lo scooter, queste parti possono essere calde dopo un lungo viaggio.

Scendete dal vostro scooter quando attraversate una porta, un ascensore o delle scale.

Quando si guida, tenere entrambe le mani sullo scooter...

Non andare su e giù per le scale come il tuo scooter.

E' vietato andare in giro con lo scooter elettrico.

È vietato guidare in coppia sullo scooter o con un bambino di età inferiore ai 12 anni.

Non appendere allo scooter nulla che possa influenzare la distribuzione del peso e causare la caduta.

Quando si gira, rallentare per evitare il rischio di cadere.

Non pestare l'acceleratore quando non si è sullo scooter.

Non cavalcare in una pozzanghera d'acqua alta più di 2 cm

Evitare gli ostacoli durante la guida

Lasciare entrambi i piedi sul vassoio dello scooter.

Indicatore di direzione posteriore

6 Sospensione anteriore x2

Bullone di regolazione dello stelo

9 Maniglia pieghevole

14 Parafango posteriore

Ruota posteriore motorizzata

Accensione e spegnimento delle luci

Indicatore di direzione destra/sinistra

Per poter tirare la maniglia pieghevole, la sicura deve essere tolta tirando la fibbia a destra.

Poi tira la maniglia di piegatura per dispiegare lo scooter. Raddrizzare l'attacco e alzare il manubrio. Una volta che avete sollevato completamente il manubrio, riportate la maniglia pieghevole nella sua posizione originale.

Per piegare lo scooter, tirare la fibbia di sicurezza.

Regola la dimensione del tuo manubrio allentando la fibbia del morsetto sull'attacco. Fate attenzione a non superare il limite di altezza indicato. Controlla che il tuo manubrio sia stabile e che il morsetto sia stretto.

Poi riportare la fibbia di sicurezza nella sua posizione originale e assicurarsi che il manubrio sia stabile.

Poi tira la maniglia pieghevole e abbassa lo stelo sul vassoio del tuo scooter. Una volta abbassato al massimo, riportare la fibbia di sicurezza nella sua posizione originale.

Per ripiegarli, tirate le due parti alla base delle maniglie. Abbassare le maniglie fino in fondo.

Basta dispiegare le maniglie raddrizzandole. Controllate che siano stabili prima di usare il vostro prodotto. 8

Carico e alimentazione

Rimuovere il tappo di gomma, inserire il caricabatterie nella porta di ricarica dello scooter. Una volta caricato, rimettere il tappo in posizione e assicurarsi che sia sicuro e impermeabile.

Quando si carica il vostro scooter assicuratevi che la porta di carico sia in buone condizioni e che nessun residuo sia intrappolato all'interno. In tal caso, pulirlo con un panno asciutto. Utilizzare il caricabatterie fornito con il prodotto, e solo questo caricabatterie. Se avete perso il vostro caricabatterie o se è difettoso, contattate l'assistenza Urbanglide. Una volta che il caricabatterie visualizza una luce verde, scollegare il prodotto. Non lasciare il caricabatterie collegato per troppo tempo dopo il completamento della carica.

Il dispositivo è in carica. Si prega di attendere fino a quando il colore non cambia. Quando il dispositivo è carico, scollegatelo e scollegate anche il caricabatterie dalla sua fonte di alimentazione.

Aumento della velocità / livello di luce

Accensione e spegnimento

Ridurre il livello di velocità

Livello di velocità Velocità in Km/h

00001 Livello della batteria 9

Distanza percorsa in Km

Utilizzare Per prima cosa, accendere il prodotto premendo il pulsante "Power" sul manubrio. Controllare che la batteria sia carica.Per prima cosa, accendere il prodotto premendo il pulsante "Power" sul manubrio. Controllare che la batteria sia carica.

Mettete il piede sul vassoio del vostro scooter e date un impulso con l'altro piede per andare avanti.

Premere delicatamente il grilletto dell'acceleratore per iniziare a guadagnare velocità.

Per frenare, premere delicatamente le maniglie dei freni sul manubrio.

Quando devi girare, rallenta per prendere il tuo turno in sicurezza.

Manutenzione Lubrificazione Il sistema di piegatura del vostro scooter deve essere lubrificato ogni 6 mesi con un olio neutro non corrosivo.

Freni Quando le prestazioni dei freni iniziano a diminuire, è possibile regolare la sensibilità dei cavi dei freni.

Impostazioni di sistema Per inserire le impostazioni del prodotto, premere i tasti "+" e "-" sullo schermo per 5 secondi. Attenzione! Se si modificano tutte le impostazioni di base, si modificano le prestazioni e le condizioni del prodotto. Si consiglia di modificare solo le seguenti impostazioni:

Regolazione della luminosità

Regolazione dell'unità di misura della distanza 0 = KM

Tempo del salvaschermo 0 = Nessuna modalità sleep 1 à 60 = Il numero di minuti di standby

Modalità di avvio 0 = Inizio immediato 1 = Impulso per iniziare

Assicurarsi che la batteria sia completamente carica. In caso affermativo, controllare che il vano batteria (Vassoio) non sia danneggiato. Poi controllate le condizioni dei cavi del vostro prodotto.

Motore Controllare le condizioni dei cavi del prodotto. Quindi controllare lo stato del motore o dei motori.

Controllare che il grilletto dell'acceleratore sia in buone condizioni. Controllare le condizioni dei cavi sul prodotto.

Scheda madre Controllare le condizioni dei cavi del prodotto. Cambiato la scheda madre.

Cavo di ricezione E10

Segnale perso, controllare le condizioni dei cavi del prodotto. Questo problema può essere causato dalla scheda madre o dal monitor.

Segnale perso, controllare le condizioni dei cavi del prodotto. Questo problema può essere causato dallo schermo.

Andate alle impostazioni del vostro prodotto tenendo premuti i tasti "+" e "-". Andare all'impostazione P20 e inserire 0.

Errore di comunicazione

La batteria non è carica.

Caricare la batteria, controllare se la luce rossa è accesa.

I collegamenti o i cavi sono scollegati.

Controllare che la batteria sia saldamente inserita nel prodotto

La batteria deve essere caricata.

Caricare la batteria, controllare se la luce rossa è accesa.

Il prodotto non funziona.

Non funziona in modo continuo La batteria non è completamente carica.

Assicurarsi che il cavo di alimentazione sia ben collegato. Potrebbe essere necessario sostituire la batteria.

Sovraccarico, cut-off

Il sovraccarico può causare il guasto del prodotto. Spegnere il prodotto, attendere 15 secondi, poi riaccenderlo.

Prima di questo, controllare lo stato di tutti i cavi e connettori.

I freni non sono regolati correttamente.

Controllare le condizioni dei freni e cercare di allentarli. Se ciò non dovesse funzionare, contattare il servizio di assistenza post-vendita.

Controllare che l'utente pesi meno del peso precedentemente raccomandato. Controllare che non vi siano oggetti che ostacolino il corretto funzionamento del prodotto.

Cattive condizioni di guida.

Assicurarsi di essere su un terreno pianeggiante, asciutto e costante.

Le gomme/ruote sono danneggiate.

Controllare le condizioni delle ruote del prodotto.

Ha smesso improvvisamente di funzionare

Per qualsiasi informazione, contatta il nostro servizio post-vendita al seguente indirizzo: Support@urbanglide.com Troverai anche molti video tutorial relativi alla manutenzione e alla manutenzione del tuo prodotto sul nostro canale YouTube: UrbanGlide Channel Infine, non esitare a seguirci sui nostri social network Instagram e Facebook per seguire le nostre novità. Potete trovare l'ultimo aggiornamento di questo manuale in formato digitale collegandovi al nostro sito web : www.urbanglide.com (Campo del modello interessato).

La versione cartacea vi sarà consegnata su richiesta al nostro servizio clienti. Tutti i nomi dei prodotti, i loghi e i marchi registrati sono di proprietà dei rispettivi proprietari. Tutti i nomi di società, prodotti e servizi menzionati in questo manuale sono solo a scopo di identificazione. La menzione di questi nomi, loghi e marchi non costituisce una raccomandazione per l'uso.

DICHIARAZIONE DI CONFORMITÀ ORIGINALE Ci iscriviamo a PACT GROUP con la presente dichiarando che il prodotto. Modello: ECROSS PRO Tipo: Scooter elettrico Función: Scooter elettrico per il trasporto individuale Descripción del producto: Scooter elettrico con motore 600W, batteria 13Ah, luci anteriori, posteriori e laterali Lotto di produzione : 0121UGECPMX001- 0121UGECPMX760 Anno di fabbricazione : 2021 Soddisfa tutti gli standard e le direttive tecniche di seguito: . DIREETIVE 2011/65/EU

di seguito: Shenzhen BCTC Technology Co., Ltd. BCTC Building & 1-2F, East of B Building, Pengzhou Industrial Park, Fuyuan 1st Road, Qiaotou, Fuyong Street, Bao’an District, She nzhen, Guangdong, China Shenzhen Anbotek Compliance Laboratory Limited East of 4/F., Building A, Hourui No.3 Industrial Zone, Xixiang street Bao’an district. Shenzhen, Guangdong, China

Dati di contatto del importatore: PACT GROUP 33 rue du ballon 93160 Noisy le Grand – France

Dati di contatto della persona autorizzata a modificare il documento tecnico: Fung NIM 33 rue du ballon 93160 Noisy le Grand - France

Questa dichiarazione sarà rilasciata sotto la responsabilità del fabbricante e, se del caso, del suo rappresentante. Il 20/01/2021

Rappresentante della società: PACT GROUP 33 rue du ballon – Noisy le Grand - France Maurice Bodokh PDG
