MANUALE UTENTE KU15LADFO SIEMENS
Combinazione frigorifero / congelatore
Koelvriescombinatie
KU..L..

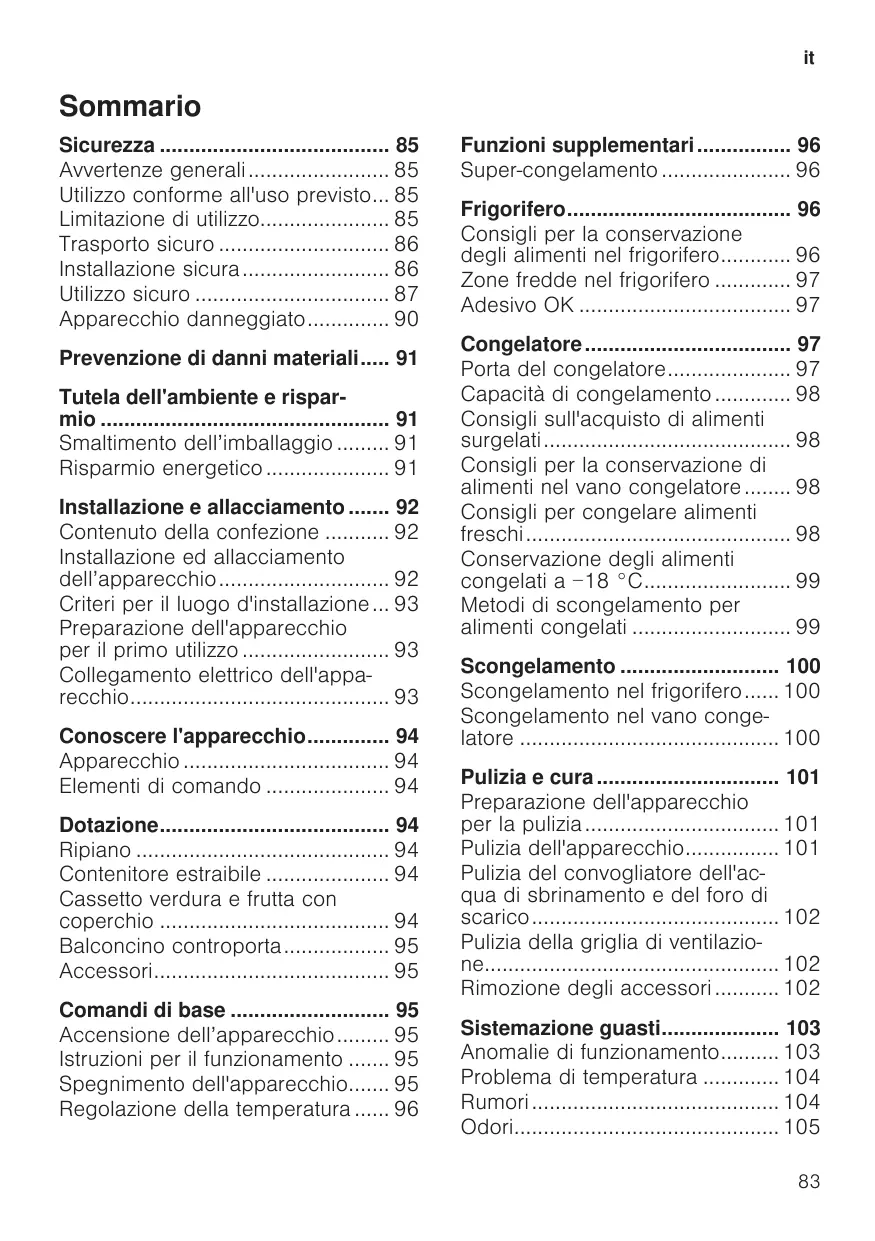

it Istruzioni per l'uso
Sicurezza 85
Avvertenze generali 85
Utilizzo conforme all'uso previsto... 85
Limitazione di utilizzo 85
Trasporto sicuro 86
Installazione sicura. 86
Utilizzatosicuro 87
Apparecchio danneggiato. 90
Prevenzione di danni materiali.... 91
Tutela dell'ambiente e rispar-mio 91
Smaltimento dell'imballaggio 91
Risparmio energetico 91
Installazione e allacciamento 92
Contenuto della confezione 92
Installazione ed allacciamento dell'apparecchio 92
Criteria per il luogo d'installazione... 93
Preparazione dell'apparecchio per il primo utilizzato 93
Collegamento elettrico dell'apparecchio 93
Conoscere l'apparecchio 94
Apparecchio 94
Elementi di lavoro 94
Dotazione 94
Ripiano 94
Contenitore estraibile 94
Cassetto verdura e frutta con coperchio 94
Balconcino controprota. 95
Accessori. 95
Comandi di base 95
Accensione dell'apparecchio. 95
Istruzioni per il funzionamento .... 95
Spegnimento dell'apparecchio...... 95
Regolazione della temperatura.... 96
Funzioni supplementari 96
Super-congelamento 96
Frigorifero 96
Consigli per la conservazione degli alimenti nel frigorifero. 96
Zone freddenel frigorifero 97
Adesivo OK 97
Congelatore 97
Porta del congelatore 97
Capacità di congelamento 98
Consigli sull'acquisto di alimenti surgelati 98
Consigli per la conservazione di alimenti nel vano congelatore. 98
Consigli per congelare alimenti
freschi. 98
Conservazione degli alimenti
congelati a -18^ 99
Metodi di scongelamento per alimenti congelati 99
Scongelamento 100
Scongelamento nel frigorifero.....100
Scongelamento nel vano conge-latore 100
Pulizia e cura 101
Preparazione dell'apparecchio per la pulizia. 101
Pulizia dell'apparecchio. 101
Pulizia del convogliatore dell'acqua di sbrinamento e del foro di scarico 102
Pulizia della griglia di ventilazione 102
Rimozione degli accessori 102
Sistemazione guasti 103
Anomalie di funzionamento. 103
Problema di temperatura 104
Rumori 104
Odori. 105
Stoccaggio e smaltimento. 106
Messa fuori servizio dell'apparecchio. 106
Rottamazione di un appearecchio dismesso 106
Servizio di assistenza clienti..... 106
Codice prodotto (E-Nr.) e codice di produzione (FD) 107
Dati tecnici 107
Sicurezza
Osservare le informazioni sul tema della sicurezza per poter utilizzare l'apparecchio in modo sicuro.
Avvertenze generali
Qui sono riportate le informazioni generali relative a queste istruzioni.
- Leggere attendamente le presenti istruzioni. Solocisionare possibileutilizzare l'apparecchio in modo sicuro ed efficiente.
- Queste istruzioni sono rivolte all'utente dell'apparecchio.
Osservare le istruzioni di sicurezza e le avventenze.
- Conservare le istruzioni e le informazioni sul prodotto per il successivo utilizzato o per il futuro proprietario.
- Controllare l'apparecchio dopo averlo disimballato. Non collegare l'apparecchio se ha subito danni durante il trasporto.
Perutilizzare l'apparecchio in modo sicuro e corretto,osservare leindicazioni per l'utilizzo conforme all'uso previsto.
Utilizzato l'apparecchio sostanto:
- osservando queste istruzioni per l'uso;
per refrigerare alimenti, per congelare e per la produzione di ghiaccio.
in case private in locali chiusi in ambito domestico;
■mino a un'altitudine di massimo 2000m sul livello del mare.
Limitazione di utilizzo
Evitare pericoli per i bambini e le persona a rischio.
Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte facoltà fisiche, sensoriali o mentali o privile di sufficiente esperienza e/o conoscenza se sorvegliati o più astruiti in merito all'utilizzo sicuro dell'apparecchio e se hanno compreso i rischi daesso derivanti.
I bambini non devono giocare con l'apparecchio.
it Sicurezza
Ai bambini senza sorveglianza è vietato eseguire la pulizia e manutenzione di competenza dell'utente.
Tenere lontano dall'apparecchio e dal cavo di alimentazione i bambini di età inferioreagli 8 anni.
I bambini da 3 a 8 anni possono caricare e scaricare il frigorifero/ congelatore.
Trasporto sicuro
Osservare le presenti istruzioni di sicurezza durante il trasporto dell'apparecchio.
AVVERTENZA - Pericolodi lesions!
Il peso elevato dell'apparecchio può causare lezione durante il sollevamento.
Non sollevare l'apparecchio autonomamente.
Installazione sicura
Osservare le presenti istruzioni di sicurezza per installare l'apparecchio.
AVVERTENZA - Pericolo di scossa elettrica!
-
Le INSTALLAZIONI effettuate in modo non appropriato costituiscono un pericolo.
-
Collegare e utilizzato l'apparecchio solo in conformità con i dati indicati sulla targhetto identificativa.
-
Collegare l'apparecchio a una rete a corrente alternata sol-
tanto con una presa con messa a terra installata a norma.
Ilsystemadelconduttore di protezione dell'impianto elettrico domesticodevesessere installatoanorma.
Non alimentare mai l'apparecchio da un commutatore esterno ad es, un timer esterno o un telecomando.
Se l'apparecchio è incassato, la spina di alimentazione del cavo di collegamento alla rete elettrica deve essere liberamente accessibile, oppure qualora non fosse possibile accedere liberamente alla spina, nell'impianto elettrico fisso deve essere montato un dispositivo di separazione onnipolare conformmente alle norme di installmente.
-
Durante l'installazione dell'apparecchio prestare attenzione che il cavo di alimentazione non resti incastrato e non si danneggi.
-
Un isolamento danneggiato del cavo di allacciamento alla re-te costituisce un pericolo.
Non mettere mai il cavo di allacciamento alla rete a contatto con fonti di calore.
Non mettere mai il cavo di allacciamento alla rete a contatto con spigoli vivi.
Non piegare, schiacciare o modificare mai il cavo di allacciamento alla rete.
AVVERTENZA - Pericolo di incendio!
- É pericoloso utilizzato un cavo di alimentazione con una prolunga e un adattatore non amesso.
Nonutilizzare cavi di prolunga o prese multiple.
Se il cavo di alimentazione è troppo corto, contattare il servizio di assistenza clienti.
Non collocare prese multiple mobili o alimentatori mobili nella parte posteriori dell'apparecchio.
Utilizzo sicuro
Osservare le presenti avvertenze di sicurezza in caso di utilizzato dell'apparecchio.
AVVERTENZA - Pericolo di scossa elettrica!
L'infiltrazione di umidità può provocare una scarica elettrica.
Utilizzare l'apparecchio esclusivamente in luoghi chiusi.
Non esporre mai l'apparecchio a calore e umidità eccessivi.
Non lavare l'apparecchio con pulitori a vapore o idropulitrici.
AVVERTENZA - Pericolo di soffocamento!
■ I bambini potrebbero mettersi in testa il materiale di imballaggio o avvolgersi nella stesso, rimanendo soffocati.
- Tenere lontano il materiale di imballaggio dai bambini.
Vietare ai bambini di giocare con materiali d'imballaggio.
■ I bambini possono inspirare o ingoiare le parti piccole, rimanendo soffocati.
- Tenere i bambini lontano dalle parti piccole.
Non lasciare che i bambini giochino con le parti piccole.
AVVERTENZA - Pericolo di esplosione!
Dispositivi meccanici o altri strumenti possono danneggiare il circuito refrigerante, il refrigerante inflammabile più fuoriusciere ed esplodere.
Per accelerare il processo di scongelamento non utilizzato dispositivi meccanici o altri strumenti diversi da quelli consigliati dal produttore.
I prodotti contenti gas propellenti combustibili e sostanze esploso: esplodere, per es. bombolette spray.
Non conservare nell'apparecchio prodotti contenenti gas propellenti combustibili e sostanze esplosive.
AVVERTENZA - Pericolo di incendio!
Gli apparecchi elettrici all'interno di quello elettrodomestico possono incendiarsi, ad esempio apparecchi di riscaldamento o produttori di ghiaccio elettrici.
Non utilizzato alcun apparecchio elettrico all'interno dell'eletrodomestico.
I vapori che si generano dai liquidi infiammabili potrebbero prendere fuoco (deflagrazione).
- Conservare l'alcol ad alta gradazione soltanto in contenitori ermetici e in posizione verticale.
AVVERTENZA - Pericolo di lesioni!
- I contentitori di bevande contenti anidride carbonica posso-no esplodere.
Non conservare nel congelatore contentitori con bevande contenti anidride carbonica.
- Pericolo di lesioniagli occhi dovute alla fuoriuscita di refrigerante infiammabile e gas nocivi.
Non danneggiare i tubi del circuito refrigerante e l'isolamento.
AVVERTENZA - Pericolo di usioni da freddo!
Il contatto con gli alimenti surgelati e le superfici fredde più causare bruciature dovvute al freddo.
Non mettere in bocca alimenti congelati appena presi dal congelatore.
- Evitare il contatto prolongato della pelle con prodotti surgelati, ghiaccio e con i tubi nel congelatore.
CAUTELA - Rischio di danni alla salute!
Osservare le seguentiindicazioni per evitare di sporcaregli alimenti.
- Se la porta viene aperta per un periodo di tempo prolongato, si può verificare un notevole aumento di temperatura all'interno degli scomparti dell'apparecchio.
▶ Pulire regolarmente le superfici che entrano in contatto con gli alimenti e i sistemi di scarico accessibili.
- Conservare carne e pesce crudi in contentitori adatti nel frigorifero, in modo che non entrino in contatto con altri alimenti o non gocciolino su questi.
Se il frigorifero/congelatore rimane vuoto per un lungo periodo, spegnere l'apparecchio, scongelarlo, pulirlo e lasciare aperta la porta per prevenir la formazione di muffa.
Apparecchio danneggiato
Osservare le presenti istruzioni di sicurezza nel caso in cui l'apparecchio sia danneggiato.
AVVERTENZA - Pericolo di scossa elettrica!
- Un appearecchio o un cavo di alimentazione danneggiati costituiscono un pericolo.
Non mettere mai in funzione un apparecchio danneggiato.
Nonutilizzaremai un appearecchio con la superficie danneggiata.
"Rivolgersi al servizio di assistenza clienti." Pagina 106
- Solo il personale adeguatamente specializzato e formato cui po seguire riparazioni sull'apparecchio.
-
Gli interventi di riparazione effettuati in modo non appropriato rappresentano una fonte di pericolo.
-
Solo il personale adeguatamente specializzato e formato cui quod eseguire riparazioni sull'apparecchio.
- Per la riparazione dell'apparecchio possono essere impiegati sostanto pezzi di ricambio originali.
Al fine di evitare pericoli, se il cavo di alimentazione di quello apparecchio subisce danni devese essere sostituito dal produttore, dal suo servizio di assistenza clienti o da persona in possesso di simile qualifica.
AVVERTENZA - Pericolo di incendio!
In caso di danneggiamento dei tubi, il refrigerante inflammabile e i gas nocivi sono fuoriuscire e prendere fuoco.
- Tenere il fuoco e le fonti di calore lontani dall'apparecchio.
Ventilare I'ambiente.
"Spagnere l'apparecchio." Pagina 95
- Togliere la spina del cavo di alimentazione o disattivare il fusabile nella scatola dei fusibili.
"Rivolgersi al servizio di assistenza clienti." Pagina 106
Prevenzione di danni materiali
Per prevenire danni materiali all'apparecchio,agli accessori oagli oggetti da cucina, osservare le presenti avertenze.
ATTENZIONE!
Le parti di plastica e le guarnizioni delle porte possono divertare porose a causa di sporco di olio o grasso.
- Tenere le parti in materiale plastico e le guarnizioni delle portesempre libero da olio e grasso.
- Salendo o sedendosi sullo zoccolo, sugli elementi estraibili o sulle porte, l'apparecchio può danneggiarsi.
Non salire su zoccolo, parti estraibili o porte, né sostenersi sugli stessi.
Tutela dell'ambiente e risparmio
Tutelate l'ambiente utilizzato l'apparecchio cercando di risparmiare le risorse e smaltendo correttamente i materiali riutilizzabili.
Smaltimento dell'imballaggio
I materiali dell'imballaggio sono ris-spettosi dell'ambiente e posso nonessere riutilizzati.
Smaltire le singole parti distinta-mente secondo il tipo di materiale. Per informazioni sulle attuali procedure di smaltimento rivolgersi al rivenditore specializzato o al comune di competenza.
Risparmio energetico
Osservando queste avvertenze l'apparecchio consuma meno energia elettrica.
Selezione del luogo d'installazione
Osservare le presentiindicazioni per l'installazione dell'apparecchio.
Proteggere l'apparecchio alla lucce diretta del sole.
- Disporre l'apparecchio alla maggiore distanza possibile da radiatori, piano cottura e altri fonti di calore:
Non coprire oppure ostruire le aperture di ventilazione.
- Ventilare l'ambiente agli giorni.
- L'aria circolante lungo la parete posteriore dell'apparecchio più dispersersi meglio, così l'apparecchio non si riscalda eccessamente.
L'apparecchio deve raffreddare con minore frequenza.
Risparmio energetico durante l'utilizzo
Osservare le presentiindicazioni durante l'utilizzo dell'apparecchio.
Note: La disposizione delle parti dell'attrezzatura non influisce sul consumo di energia dell'apparecchio.
it Installazione e allacciamento
Non coprire oppure ostruire le aperture di ventilazione.
+ L'aria circolante lungo la parete posteriore dell'apparecchio più dispersersi meglio, così l'apparecchio non si riscalda eccessiva-mente.
- Aprière la porta dell'apparecchio solo brevamente.
- Trasportare gli alimenti acquistati in una borsa termica e metterli subito nell'apparecchio.
- Lasciare raffreddare gli alimenti e le bevande, se caldi, prima di introdurli nell'apparecchio.
- Per scongelare gli alimenti surge-lati metterli nel frigorifero, in modo da sfruttare il freddo che hanno accumulato.
+ Si evita casi un eccessivo riscaldamento dell'aria nell'apparecchio. L'apparecchio deve raffreddare con minore frequenza.
- Lasciare sempre un poco di spazio fra gli alimenti e la parete posteriore.
- Conservare gli alimenti in confezioni ermetiche.
+ L'aria più così circolare e l'umidità resta costante.
Sbrinare regolarmente il congelatore.
+ Un vano congelatore privo di ghiaccio permette di risparmiare energia e raffredda in modo ottmale gli alimenti surgelati.
- Aprière brevamente la porta del congelatore e chiuderla correttamente.
- La porta chiusa protege il conge-latore da una maggiore formazione di ghiaccio.
Installazione e allacciamento
Contenuto della confezione
Dopo il disimballaggio controllare che tutti i componenti siano presenti e che non presentino danni dovuti al trasporto.
In caso di contestazioni rivolgersi al fornitore oppure al nostro "servizio di assistenza clienti" Pagina 106.
La dotazione comprende:
- Apparecchio sottopiano
- Attrezzzatura e accessori
- Materiale di montaggio
Istruzioni per il montaggio
Istruzioni per l'uso
- Libretto del centro di assistenza technique autorizzato
Allegato di garanzia convenzionale
- Etichetta energetica
- Scheda informativa del prodotto
- Informazioni sul consumo energetico e sui possibili rumori
Installazione ed allaccimento dell'apparecchio
Condizione indispensable: "Il contento della confezione dell'apparecchio è controllato." Pagina 92
- "Osservare i criteri per il luogo d'installazione dell'apparecchio." Pagina 93
- Installare l'apparecchio secondo le relative istruzioni di montaggio.
- "Preparare l'apparecchio per il primo utilizzato." Pagina 93
- "Collegare elettricamente l'apparecchio." Pagina 93
Criteria per il luogo d'installazione
Osservare le presentiindicazioni per l'installazione dell'apparecchio.
AVVERTENZA
Pericolo di esplosione!
Se l'apparecchio è collocato in un locale troppo piccolo, in caso di perdita del circuito refrigerante si può create una miscela infiammabile di gas e aria.
Collocate l'apparecchio sostanto in un locale con un volume minimo di 1m^3 ogni 8 g di refrigerante. La quantità di refrigerante è indica sulla targhetto identificativa. Fig. 1/5
A seconda del modello l'apparecchio.
puo pesare di fabbrica fino a 35 kg.
Per poter trasportare il peso dell'apparecchio, la base deve essere sufficienmente stabile.
Temperatura ambiente ammessa
La temperatura ambiente ammessa dipende alla classe climatica dell'apparecchio.
La classe climatica è indicata nella targhetto identificativa. → Fig. 1/5
| Classe clima-tica | Temperatura ambiente am-messa |
| SN | 10 °C...32 °C |
| N | 16 °C...32 °C |
| Classe clima-tica | Temperatura ambiente am-messa |
| ST | 16 °C...38 °C |
| T | 16 °C...43 °C |
Nei limiti della temperatura ambiente ammessa l'apparecchio è pienamente efficiente.
Se un apparecchio della classe climatica SNieneutilizzatoatempoature ambiente inferiori,possono essere escludi danniall'apparecchio fino ad una temperatura ambientede 5^
Installazione sottopiano
Con alcuni piani di lavoro, come ad es. in pietra, vetro o acciaio inossidabile, spesso non è possibile un fissaggio在整个 piano di lavoro. In tal caso è possibile ordinare presso il servizio assistenza clienti accessori per il fissaggio sulle pareti laterali.
"Servizio di assistenza clienti",
Pagina 106
Preparazione dell'apparecchio per il primo utilizzato
- Rimuovere il materiale informativo.
- Rimuovere la pellicola protettiva e i blocchi di trasporto, come il nastro adesivo e il cartone.
- "Pulire l'apparecchio per la prima volta." Pagina 101
Collegamento elettrico dell'apparecchio
- Inserire la spina del cavo di allacciamento alla rete dell'apparecchio a una presa vicina.
I dati di collegamento dell'apparecchio sono indicati sulla targhetta di identificazione. Fig. 1/5
it Conoscere l'apparecchio
- Controllare il corretto posizionamento della spina.
- Ora l'apparecchio è pronto per il funzionamento.
Conoscere l'apparecchio
In questazsche sono riportati i componenti dell'apparecchio.
Apparecchio
Di seguito è riportata una panoramicica dei componenti dell'apparecchio.
Fig. 1
| A | Congelatore |
| B | Frigorifero |
| 1 | Interruttore |
| 2 | Elementi di lavoro |
| 3 | Interruttore principale |
| 4 | Contenitore estraibile |
| 5 | Targhetta identificativa |
| 6 | Contenitore per frutta e verdura |
| 7 | Griglia di ventilazione |
| 8 | Balconcino porta per granidi bottiglie |
Nota: A seconda della dotazione e delle dimensioni sono possibili differenze fra apparecchio e figure.
Elementi di lavoro
Gli elementi di lavoro consentono di impostare tutte le funzioni dell'apparecchio e di ottenere informazioni sullo stato di esercizio.
Fig. 2
1 L'interruttore principale accende o spagne l'apparecchio.
| 2 | super attiva o disattiva Super-conge-lamento. |
| 3 | Indica in °C la temperatura impostata del frigorifero. |
| 4 | °C regola la temperatura del frigorife-ro. |
Dotazione
Qui è disponibile una panoramaica dei pezzi della dotazione dell'apparecchio e del relativo utilizzato.
La dotazione dell'apparecchio dipende dal modello.
Ripiano
Per variate il ripiano secondo la necessità, rimuoverlo e reinserirlo in un'alto punto.
"Rimozione del ripiano",
Pagina 102
Contenitore estrabile
Conservare gli alimenti per animali all'interno del contentatore estràbile. "Il contentatore estràbile può essere estratto per il riempimento e lo svuotamento." Pagina 102
Cassetto verdura e frutta con coperchio
Conservare frutta e verdura freschenell'apposto cassetto.
"Rimuovere il cassetto per frutta e verdura, per il riempimento e lo svuotamento." Pagina 102
A seconda della quantità e del prodotto conservato, nel cassetto per frutta e verdura più formarsi condensa.
Rimuovere la condensa con un pan- no asciutto.
Per mantenere la qualita e l'aroma, conservare frutta e verdura sensibili al freddo all'esterno dell'apparecchio a temperature tra 8^ e 12^ .
| Frutta sensibile al freddo | ■ Ananas
■ Banana
■ Mango
■ Papaya
■ Agrumi |
| Verdura sensibile al freddo | ■ Melanzane
■ Cetrioli
■ Zucchini
■ Peperoni
■ Pomodori
■ Patate |
Balconcino controporta
Per variare il balconcino controporta, rimuoverlo e reinserirlo in un alto punto.
"Rimozione del balconcino controporta", Pagina 102
Accessori
Utilizzare gli accessori originali in quanto prodotti appositamente per lo stato apparecchio. Qui è disponibile una panoramicica degli accessori dell'apparecchio e del relativivo utilizzato.
Gli accessori dipendono dal modello di apparecchio.
Portauova
Conservare le uova nel portauova.
Fermabottiglie
Il fermabottiglie impedisce la caduta delle bottiglie durante l'apertura o la chiusura della porta.
Fig. 3
Vaschetta per cubetti di ghiaccio
Per fare i cubetti di ghiaccio, utilizzare la vaschetta apposita.
Produzione di cubetti di ghiaccio
- Riempire la vaschetta per cubetti di ghiaccio per 3 / 4 con acqua e in-serirla nel congelatore.
Staccare la vaschetta eventually attaccata solo con un oggetto non acuminato, ad esempio un manico di cucchiaio.
- Per staccare i cubetti di ghiaccio mettere brevamente la vaschetta fatto acqua corrente oppure torcerla leggermente.
Comandi di base
Qui sono fornite le informazioni essenziali sull'utilizzo dell'apparecchio.
Accensione dell'apparecchio
- Attivare l'apparecchio tramite l'interruttore principale. Fig. 1/3
L'apparecchio inizia a raffreddare.
L'indicatore di temperatura lampeggia finché l'apparecchio non ha raggiunto la temperatura regolata.
2. "Impostare la temperatura desiderata." Pagina 96
Istruzioni per il funzionamento
- Una volta acceso, l'apparecchio raggiunge la temperatura impostata sostanto dopo diverse ore. Prima che la temperatura venga raggiunta non inseire alcun alimento al suo interno.
Spegnimento dell'apparecchio
- Spagnere l'apparecchio con l'interruttore principale. Fig. 1/3
L'apparecchio non raffredda più.
it Funzioni supplementari
Regolazione della temperatura
Dopo aver acceso l'apparecchio, è possibile regolare la temperatura.
Regolazione della temperature del frigorifero
Premere ripetutamente il pulsante ^ C finché l'indicatore temperatura non indica la temperatura desiderata.
La temperatura consigliata all'interno del frigorifero è di 4 °C. → "Adesivo OK", Pagina 97
Regolazione della temperatura del congelatore
Per regolare la temperatura del congelatore, "modificare la temperatura del frigorifero" Pagina 96.
La temperatura del frigorifero influisce su quella del congelatore. Temperature alte del frigorifero generano temperature alte nel congelatore.
Funzioni supplementari
Scopri quali funzioni aggintive è possibile impostare sull'apparecchio.
Super-congelamento
Con il Super-congelamento il conge-latore raffredda al massimo della potenza. Gli alimenti vengonoosi con-gelati completamente in modo rapi-do.
Attivare Super-congelamento da 4 a 6 ore prima di riporre una quantità di alimenti a partire da 2kg nel conge-latore.
Per sfruttare la capacité di congelamento,utilizzare Super-congelamento.
"Condizioni per la capacité di congelamento", Pagina 98
Note: Se Super-congelamento è attivato, il rumore dell'apparecchio aumenta.
Attivare Super-congelamento
Premere super.
super si accende.
Note: Dopo 48 ore l'apparecchio commuta a funzionamento normale.
Disattivare Super-congelamento
Premere super.
Frigorifero
Nel frigorifero è possibile conservare carne, salsiccia, pesce, latticini, uova, piatti pronti e prodotti da forno.
E possibile impostare la temperatura nel frigorifero da 2^ a 8^
La temperatura consigliata all'interno del frigorifero è di 4^ .
"Adesivo OK", Pagina 97
Mediante conservazione in frigorifero.
anche alimenti altamente deperibili
possono essere conservati a breve
o medio termine.Minore e la temperatura selezionata, più a lungo rimangono freschi gli alimenti.
Consigli per la conservazione degli alimenti nel frigorifero
Osservare i consigli relativi alla conservazione degli alimenti nel frigoriferro.
Permantere più a lungo la freschezza e la qualita degli alimenti, conservare solo cibi freschi e intatti.
Per i prodotti pronti e gli alimenti confezionati non superare la data minima di conservazione o la data di consumo indicata dal produtto.
Permantere aroma, colore e freschezza o per evitare la trasmissione di sapori e lo scolorimento delle parti plastiche, imballare bene gli alimenti o conservarli coperti.
- Lasciare raffreddare alimenti e bevande caldi prima di introdurli nel frigorifero.
Zone frede nel frigorifero
Per via della circolazione dell'aria all'interno del frigo si creano diverse zone frede.
Zona piu fredda
La zona più fredda è nel contentatore estraibile.
Zona meno fredda
La zona meno fredda è nella parte più alta della porta.
Consiglio: Conservare gli alimenti\
como mezzo delicati nella zona meno fredda, ad es. formaggio duro e burro. Il formaggio può continuare a diffondere il suo aroma e il burro resta spalmabile.
Adesivo OK
Con l'adesivo OK è possibile contro- lare se nel frigorifero sono stati raggiunti i range di temperatura sicuri consigliati per gli alimenti di +4^ o di temperatura inferiore.
L'adesivo OK non è compreso nella fornitura di tutti i modelli.
Se l'adesivo non indica OK, ridurre progressively la temperatura.
"Regolazione della temperature del frigorifero", Pagina 96
Dopo la messa in funzione dell'apparecchio possono passare forn o 12 ore prima che sua raggiunta la temperatura impostata.
Corretta regolazione
Congelatore
Nel vano congelatore è possibile conservare i prodotti surgelati, con-gelare gli alimenti e produrre i cubetti di ghiaccio.
La temperatura del congelatore dipende alla temperatura del frigoriferro.
La conservazione a lungo termine degli alimenti va eseguita a -18^ o a temperature più BASSE.
Mediente conservazione in congelatoreanche alimenti deperibili possono essere conservati alungo termine.
Leasse temperature rallentano op pure arrestano il deterioramento. Il tempo fra il momento della conservazione degli alimenti freschi e il congelamento totale dipende da diversi fattori:
- Temperatura impostata
- Alimento (dimensioni e tipologia)
Quantità conservata
Quantità di alimenti già conservati
Portadelcongelatore
Chiudere sempre la porta del conge-latore, affinché gli alimenti surgelati non si scongelino e non si formi più ghiaccio nel vano.
Nota: La porta del congelatore si chiude con uno scatto percettibile.
Capacità di congelamento
La capacité di congelamento indica in quante ore cui possere completingamente congelata una determinata quantità di alimenti.
Sulla targhetta identificativa sono riportati i dati della capacité di congelamento. Fig. 1/5
Condizioni per la capacité di congelamento
- Mentre si introducono gli alimenti freschi, accendere Super-congelamento. "Attivare Super-congelamento", Pagina 96
Consigli sull'acquisto di alimenti surgelati
Osservare i consigli relativi all'acqui-sto di alimenti surgelati.
- Prestare attenzione che la conferizione non sia danneggiata.
- Prestareattenzionealla data di scadenza.
La temperatura nell'espositore-congelatore di vendita deve essere 18^ o inferiore.
Non interrompere la catena del freddo. Trasportare gli alimenti surgelati possibilmente in una borsa termica e conservarli poi al più presto nel congelatore.
Consigli per la conservazione di alimenti nel vano congelatore
Osservare i consigli relativi alla conservazione degli alimenti nel vano congelatore.
- Distribuire in modo esteso gli alimenti nel congelatore.
Non mettere gli alimenti da surgelare a fatto con gli alimenti surgelati.
Se necessario, ridistribuire i cibi congelati nel vano congelatore.
Consigli per congelare alimenti freschi
Osservare i consigli relativi al conge-lamento di alimenti freschi.
-
Congelare sostanto alimenti freschi e integri.
Per il consumo, gli alimenti cotti, arrostiti o cotti al forno sono più adeguati rispetto a quelli ingeribili crudi.
Per conservare valore nutrzionale, aroma e colore, determinati alimenti devono essere preparati al congelamento.
-
Verdura: lavare, sminuzzare, sbollentare.
- Frutta: lavare, snocciolare ed eventuallymente sbucciare, aggiuungere eventuallymente zucchero o soluzione di acido ascorbico.
Ulteriori indicazioni sono disponibili in ricettari o riviste di cucina.
Per il congelamento di alimento adatti
Prodotti daorno
- Pesce e frutti di mare
Carne
Selvaggina e pollame
- Verdura, frutta ed erbe aromatische
Uova senza guscio
Latticini, ad es. formaggio, burro e quark
- Alimenti pronti e residui di pietanze, ad es. minestre, piatti unici, carne cotta, pesce cottto, piatti a base di patate, sformati e dolci
Per il congelamento di alimenti non adatti
Tipi di ortaggi, che solitamente si consumano crudi, ad es. insalata in foglia o ravanelli
Uova non sgusciate o uova sode
Uva
Mele, pere e pesche intere
Yogurt, latte cagliato, panna acida, crème fraîche e maionese
Confezionamento di alimenti surgelati
Se si scegli il materiale di confezionamento adeguato e la tipologia corretta di imballaggio, si cui mantene la qualità del prodotto ed evitare bruciature da freddo.
- Introduire l'alimento nella confezione.
Imballaggio idoneo:
- Film di plastica di polietilene
- Pellicola tubolare di polietilene
- Sacchetto per congelare di polietilene
- Contenitori freezer
Imballaggio non idoneo:
Chiusure adatte:
Conservazione degli alimenti congelati a -18^
Rispettare i tempi di conservazione quando si congelano gli alimenti.
| Alimento | Tempo di conservazione |
| Pesce, insaccati di carne, cibi pronti, prodotti da forno | fino a 6 mesi |
| Carne, pollame | fino a 8 mesi |
| Frutta, verdura | fino a 12 mesi |
Metodi di scongelamento per alimenti congelati
Per conservare al meglio la qualità del prodotto, il metod di scongelamento va adeguato all'alimento e all'uso previsto.
CAUTELA
Rischio di danni alla salute!
Durante lo sbrinamento possono svilupparsi batteri e i prodotti surgelati possono deteriorarsi.
Non ricongelare gli alimenti parzialmente o completeness decongelati.
Ricongelare solo après la cottura.
Considerare una durata di conservazione inferiore.
| Metodo di scon-gelamento | Alimento |
| Frigorifero | Alimenti di origine animale, come pesce, carne, formaggio, quark |
| Temperatura ambiente | Pane |
| Microonde | Alimenti per il consumo immediato o la preparazione immediata |
| Forno o fornelli | Alimenti per il consumo immediato o la preparazione immediata |
Scongelamento
Osservare le informazioni se si desidera scongelare l'apparecchio.
Scongelamento nel frigorifero
A seconda della funzione, durante il funzionamento si formano gocce d'acqua o brina sulla parete posteriore del frigorifero. La parete posteriore del frigorifero si sbrina automaticamente.
L'acqua di sbrinamento o la brina scorronoattraverso l'apposto convogliatore nel foro di scarico verso la vaschetta di evaporazione e non devono essere rimosse.
Affinché l'accuà d'sbrinamento possa defluire e per evitare la formazione di odori, osservare le seguenti informazioni:
"Pulizia del convogliatore dell'acqua di sbrinamento e del foro di scarico", Pagina 102.
Scongelamento nel vano con-gelatore
Per evitare che gli alimenti si scongelino, il congelatore non esegue lo sbrinamento automaticamente. Uno strato di brina nel congelatore rallenta il passaggio del freddoagli alimenti congelati e aumento il consumo di energia elettrica.
Scongelamento del vano congelatore
Sbrinare regolarmente il congelatore.
- Attivare Super-congelamento circa 4 ore prima dello sbrinamento.
"Attivare Super-congelamento",
Pagina 96
Gli alimenti raggiungono casi temperature molto basse e possono essere conservati a temperatura ambiente più a lungo.
- Togliere gli alimenti congelati e collocarli in un luogo fresco. De porre sugli alimenti congelati gli accumulatorali del freddo, se disponibili.
- "Spagnere l'apparecchio."
Pagina 95
- Staccare l'apparecchio alla rete elettrica.
Togliere la spina del cavo di alimentazione o disattivare il fusibile nella scatola dei fusibili.
- Per accelerare lo sbrinamento, mettere nel congelatore una pentola con acqua bollente su un sotto-pentola.
- Rimuovere l'acqua prodotta dallo scongelamento con un panno morbido o una spugna.
- Asciuagare il vano con un panno morbido e asciutto.
- Collegare elettricamente l'apparecchio.
- "Accendere l'apparecchio."
Pagina 95
- "Introduire gli alimenti congelati."
Pagina 98
Pulizia e cura
Per mantenere a lungo l'apparecchio in buone condizioni, sottoporlo a una cura e a una manutenzione scrupolose.
La pulizia dei punti inaccessibili deveseessere effettuata dal servizio di assistenza clienti. La pulizia da parte del servizio di assistenza clienti cuiocomportareosti.
Preparazione dell'apparecchio per la pulizia
Di seguito sono indicate informazioni per preparare l'apparecchio alla pulizia.
- "Specnere l'apparecchio." → Pagina 95
- Staccare l'apparecchio alla rete elettrica.
Togliere la spina del cavo di alimentazione o disattivare il fusibile nella scatola dei fusibili.
3. Estrarre tutti gli alimenti e conservarli in un luogo fresco.
Se disponibili,METTERE degli accumulatori del freddo sugli alimenti.
- Se è presente uno strato di brina, lasciarlo scongelare.
- "Rimuovere tutte le parti dell'attrez-zatura dall'apparecchio."
Pagina 102
Pulizia dell'apparecchio
Pulire l'apparecchio come indicato, in modo da non danneggiarlo essequendo una pulizia errata o utilizzato detergenti non idonei.
AVVERTENZA
Pericolo di scossa elettrica!
L'infiltrazione di umidità può essere una scarica elettrica.
Non lavare l'apparecchio con pulitori a vapore o idropulitrici.
I liquidi che raggiungono l'internodell'unità d'illuminazione possoonsere nocivi.
Evitare che l'acqua penetri nell'sunità di illuminazione.
ATTENZIONE!
I detersivi non appropriati possono danneggiare le superfici dell'apparecchio.
Nonutilizzare spugnette dure o abrasive.
Non usare prodotti corrosivi o abrasivi.
Nonutilizzare detergentia eleva- to contento di alcol,
Lavando i pezzi dell'attrezzzatura e gli accessori in lavastoviglie, quosti si possono deformare o scolorire.
Non lavare i ripiani ed i contenti nella lavastoviglie.
- "Preparare l'apparecchio per la pulizia." Pagina 101
- Pulire l'apparecchio, le parti dell'attezzatura e le guarnizioni della porta utilizzando un panno spugna, acqua tiepida e una quantità esigua di detergente con pH neutro.
- Asciuagare a fondo con un panno morbido e asciutto.
- Inserire le parti dell'attrezzatura.
- Collegare elettricamente l'apparecchio.
it Pulizia e cura
- "Accendere l'apparecchio." → Pagina 95
- Inserire gli alimenti.
Pulizia del convogliatore dell'acqua di sbrinamento e del foro di scarico
Per il libero deflusso dell'accua di sbrinamento, pulire regolarmente il convogliatore dell'accua e il foro di scarico.
- Rimuovere il contentitore estraibile. "Rimozione del contentatore estraibile", Pagina 102
- Pulire attentamente il convogliatore dell'acqua e il foro di scarico ad esempio con un bastoncino cotonato. Fig. 4
Pulizia della griglia di ventilazione
- Rimuovere la griglia di ventilazione per pulirla.
- Premere in basso le mollette nelle aperture di ventilazione e contemporaneamente estrarre in avanti la griglia di ventilazione. → Fig. 5
- Lavare la griglia di ventilazione con un panno spugna e una soluzione di lavaggio tiepida.
- Lasciare asciugare completeness la griglia e inserirla.
Rimozione degli accessori
Se si voglioni pulire a fondo le parti dell'attrezzatura, rimuoverle dall'apparecchio.
Rimozione del ripiano
- Tirare il ripiano, abbassarlo e ruotarlo lateralmente. Fig. 6
Rimozione del balconcino contropora
Sollevare il balconcino controta ed estrarlo. Fig. 7
Rimozione del contentatore estrabile
Sollevare ed estrarre il contentitore. Fig. 8
Rimozione del cassetto per frutta e verdura con coperchio
- Sollevare il cassetto con coper-chio.
- Estrarre il cassetto in avanti. Fig. 9
Sistema guasti
I guasti minori possono essere sistemati autonomamente dall'utente. Utilizzare le informazioni per la sostematice dei guasti prima di contattare il servizio di assistenza clienti. In quello modo si evitanoosti non necessari.
AVVERTENZA
Pericolo di scossa elettrica!
Gli interventi di riparazione effettuati in modo non appropriato rappresentano una fonte di pericolo.
- Solo il personale adeguatamente specializzato e formato cui seguire riparazioni sull'apparecchio.
Per la riparazione dell'apparecchio possono essere impiegati soltanto pezioni di ricambio originali.
Al fine di evitare pericoli, se il cavo di alimentazione di quello appearecchio subisce danni delve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da persona in possesso di simile qualifica.
Anomalie di funzionamento
| Anomalia | Causa | Eliminazione dell'anomalia |
| L'apparecchio non funziona. Tutte le spie sono spente. | La spina d'alimentazione non è inserita correttamente. | Collegare la spina di alimentazione. |
| È intervenuto il dispositivo di sicurezza. | Controllare i fusibili. |
| L'energia è mancata. | 1. Controllare se vi è energia elettrica.2. Deporre sugli alimenti congelati de-gli accumulatori del freddo, se di-sponibili. |
| L'illuminazione LED non fun- ziona. | La lampadina è difettosa. | "Spagnere l'apparecchio." → Pagina 952. Scollegare l'apparecchio dall'al- mentazione elettrica.Togliere la spina del cavo di alimen-tazione o disattivare il fusibile nella scatola dei fusibili.3. Spingere in avanti la griglia di co-pertura.4. Sostituire la lampadina.Lampadina sostitutiva: 220-240 V corrente alternata, attacco E14, per i watt vedere la lampadina guasta.→ Fig. 10 |
it Sistemazione guasti
| Anomalia | Causa | Eliminazione dell'anomalia |
| L'illuminazione LED non funziona. | Interruttore bloccato. | Verificare che l'interruttore si riesca a muovere. → Fig. 11 |
| La macchina frigorifera si ac-cende più spesso e per pe-riodi più lunghi. | La porta dell'apparecchio è stata aperta spesso. | Non aprire la porta dell'apparecchio inutilmente. |
| Le aperture di ventilazione sono coperte. | Rimuovere gli ostacoli che si trovano davanti alle aperture di ventilazione. |
| Il fondo del vano frigorifero è bagnato. | Il convogliatore dell'accua di sbrinamento o il foro di scari-co sono otturati. | "Pulire il convogliatore dell'accua di sbrinamento e il foro di scarico." → Pagina 102 |
Problema di temperatura
| Anomalia | Causa | Eliminazione dell'anomalia |
| La temperatura si discosta notevolmente dall'imposta-zione. | Sono possibili diverse cause scatenanti. | 1. "Spagnere l'apparecchio." → Pagina 952. "Riaccendere l'apparecchio dopo circa 5 minut."→ Pagina 95- Se la temperatura è troppo elevata, controllingla di nuovo lavoro dalle qualità ora.- Se la temperatura è troppo Bassa, controllingla di nuovo il giorno seguente. |
Rumori
| Anomalia | Causa | Eliminazione dell'anomalia |
| L'apparecchio emette un ronzio. | Nessun guasto. Un motore è in funzione, ad es. gruppo fri-gorifero, ventola. | Nessun trattamento necessario. |
| L'apparecchio emette rumo-ri come gorgogli o ronzii. | Nessun guasto. Il refrigeran-te fluisce nei tubi. | Nessun trattamento necessario. |
| L'apparecchio scatta. | Nessun guasto. Motore, interruttori ed elettrovalvole si insertiscono o disinseriscono. | Nessun trattamento necessario. |
| L'apparecchio produce dei rumori. | L'apparecchio non è corret-amente livellato. | Posizionare l'apparecchio con una livella a bolla d'aria. Se necessario,METTERE molto uno spessore. |
| L'apparecchio produce dei rumori. | Le parti dell'attrezzatura tra-ballano o si incastrano. | Controllare le parti estraibili edeventualmente inserirle di nuovo correttamente. |
| Le bottiglie o le stoviglia si toccano. | Separare le bottiglie o le stoviglia. |
| Super-congelamento è atti-vato. | Nessun trattamento necessario. |
Odori
| Anomalia | Causa | Eliminazione dell'anomalia |
| L'apparecchio emana un odore sgradevole. | Sono possibili diverse cause scatenanti. | 1. "Preparare l'apparecchio alla pulizia." → Page 1012. "Pulire l'apparecchio." → Page 1013. Pulire tutte le confezioni degli aiamenti.4. Per impedire la formazione di odori, sigillare ermeticamente gli alimenti che emanano forte odore.5. Doto 24 ore controllare se si è di nuovo sviluppato odore. |
Stoccaggio e smaltimento
Di seguito sono indicate informazioni per preparare l'apparecchio per l'immagazzinamento. Vi sonoanche informazioni sulla rottamazione degli apparecchi dismessi.
Messa fuori servizio dell'apparecchio
- "Spegnere l'apparecchio." → Pagina 95
- Staccare l'apparecchio alla rete elettrica. Togliere la spina del cavo di alimentazione o disattivare il fusibile nella scatola dei fusibili.
- "Scongelare l'apparecchio." → Pagina 100
- "Pulire l'apparecchio." → Pagina 101
- Lasciare aperta la porta dell'apparecchio.
Rottamazione di un appearecchio dismesso
Un corretto smaltimento nel rispetto dell'ambiente permette di recuperare materie prime preziose.
AVVERTENZA Rischio di danni alla salute!
I bambini possono restare chiusi nell'apparecchio, rischiando la vita.
Per rendere difficile ai bambini l'ingresso nell'apparecchio, non ri-muovere dal suo interno ripiani e contentitori.
- Tenere i bambini lontano dall'apparecchio dismesso.
AVVERTENZA Pericolo di incendio!
In caso di danneggiamento dei tubi, il refrigerante infiammabile e i gas nocivi possono fuoriuscire e prendere fuoco.
Non danneggiare i tubi del circuito refrigerante e l'isolamento.
Smaltire l'apparecchio nel rispetto dell'ambiente.
Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2012/19/UE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment - WEEE). Questa direttiva definisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell'Unione Europea.
Servizio di assistenza clienti
In caso di domande, se non si riesce a sistemare un guasto in autonomia o se l'apparecchio deve essere riparato, rivolgersi al nostro servizio di assistenza clienti.
Molti problemi possono essere risolti autonomamente dall'utente utilizzando le informazioni sull'eliminazione dei guasti riportate nelle presenti istruzioni o disponibili sul nostro site Internet. Qualora ciò non fosse possibile, rivolgersi al nostro servizio di assistenza clienti.
Troviamo sempre una soluzione adeguata e cerchiamo di evitare visite non necessarie da parte dei tecnici dell'assistenza.
Assicuriamo che l'apparecchio venga riparato con ricambi originali, da personale appositamente formato del servizio di assistenza clienti, sua durante la copertura della garanzia del produttore sa allo scadere della stessa.
Per motivi di sicurezza solo il personale adeguatamente specializzato e formato più eseguire riparazioni sull'apparecchio. La garanzia decade nel caso in cui vengano eseguiti interventi o riparazioni da parte di persona da non autorizzate o nel caso in cui i nostri apparecchi vengano equipaggiati con ricambi, parti integrative e accessori non originali a causa dei quali insorga un difetto. I ricambi originali rilevanti per il funzionamento secondo il corrispondente regolamento Ecodesign sono reperibili presso il nostro servizio di assistenza clienti per un periodo di almeno 10 anni a partire alla messa in circolazione dell'apparecchio all'interno dello Spazio economico europeo.
Note: L'intervento del servizio di assistenza clienti è gratuite nell'ambito delle condizioni di garanzia del produttore applicabili a livello locale. La durata minima della garanzia (garanzia del produttore per utenti privati) nello Spazio economico europeo è di 2 anni secondo le condizioni di garanzia applicabili a livello locale. Le condizioni di garanzia non producono alcun effetto su altri diritti o rivendicazioni spettanti conformmente al diritto locale.
Informazioni dettagliate sulla durata della garanzia e sulle condizioni di garanzia in ciascun Paese sono repe
ribili presso il nostro servizio di assistenza clienti, presso il proprio rivenditore o sul loro sito Internet.
Quando si contatta il servizio di assistenza clienti sono necessari il codice prodotto (E-Nr.) e il codice di produzione (FD) dell'apparecchio.
I dati di contatto del servizio di assistenza clienti sono disponibili nell'elenco dei centri di assistenza allegato o sul nostro site Internet.
Codice prodotto (E-Nr.) e codice di produzione (FD)
Il codice prodotto (E-Nr.) e il codice di produzione (FD) sono riportati sul la targhetto identificativa dell'apparecchio.
Fig. 1/5
Annotare i dati dell'apparecchio e il numero di Telefono del servizio di assistenza clienti per nitrovarli rapidamente.
Dati tecnici
Il refrigerante, il contentuto utile ed altri dati tecnici sono indicati sulla targhetta identificativa.
Fig. 1/5
Ulteriori informazioni sul modello scelto sono disponibili sul site Internet https://energylabel.bsh-group.com1. Questo link rimanda alla ricerca ufficiale del database europeo dei prodotti EPREL, il cui indirizzato non era più recentato pubblicato al momento della stampa. Seguire leindicazioni relative alla ricerca del modello. Si riconosce il modello dal segno prima della barra del codice prodotto (E-Nr.) sulla targhetto identifica
it Dati tecnici
tiva. In alternatively, l'indicazione del modello si trovaanche nella prima riga dell'etichetta energetica UE.
Inhoudsopgave
Veiligheid 111
Produzione da BSH Hausgeräte GmbH in quanto licenziatario del marchio di Siemens AG
