T66566NO - Piano cottura elettrico NEFF - Manuale utente e istruzioni gratuiti

Marca	NEFF
Modello	T66566NO
Tipo di prodotto	Piano cottura elettrico vitroceramico
Numero di zone di cottura	1 zona doppia (centrale e completa)
Potenza zona centrale	700 W
Potenza zona completa	1800 W (a 230 V)
Tipo di comando	Manopole rotative
Livelli di potenza	9 (da 1 a 9)
Materiale della superficie	Vetroceramica
Indicatore di calore residuo	Sì, spia si spegne dopo raffreddamento
Funzione doppia zona	Sì, attivazione ruotando la manopola oltre la posizione 9
Alimentazione elettrica	230 V
Consumo energetico	Non specificato
Dimensioni (L x P x A)	Non specificate
Peso	Non specificato
Manutenzione e pulizia	Pulire dopo raffreddamento con spugna e acqua saponata; evitare prodotti abrasivi; rimuovere immediatamente lo zucchero rovesciato con un raschietto per vetro
Sicurezza	Spia di calore residuo; fusibile?; interrompere l'alimentazione in caso di incidente
Accessori inclusi	Non specificato
Servizio post-vendita	Contattare il servizio tecnico con i numeri E-Nr. e FD situati sulla targhetta

Domande frequenti - T66566NO NEFF

Come accendere il piano cottura elettrico NEFF T66566NO?

Per accendere il piano, ruotare la manopola in senso orario fino a rilasciare la posizione 0. Quindi, impostarla su un livello di potenza tra 1 e 9. La zona centrale si accende. La spia di funzionamento si accende.

Come utilizzare la doppia zona di cottura?

Per attivare la zona completa, ruotare la manopola oltre la posizione 9 fino a che si innesta, poi tornare su una posizione tra 1 e 9. La zona completa (1800 W) è quindi attiva. Per tornare alla sola zona centrale, ruotare la manopola su 0 e poi regolare di nuovo.

Cosa significa la spia di calore residuo?

La spia di controllo indica che la superficie del piano è ancora calda dopo lo spegnimento. Rimane accesa finché la temperatura è pericolosa al tatto. Non toccare la zona finché la spia è accesa.

Come pulire il piano vetroceramico?

Aspettare che il piano si raffreddi. Pulire con una spugna morbida e acqua saponata. Per i residui ostinati, utilizzare un raschietto per vetro speciale. Non utilizzare mai prodotti abrasivi, pagliette metalliche o pulitrici a vapore.

Quali recipienti utilizzare sul piano elettrico?

Utilizzare recipienti con fondo piatto e spesso, di diametro adatto alla zona di cottura (minimo 18 cm per il piano elettrico). Evitare recipienti deformati o instabili.

Come spegnere completamente il piano?

Ruotare la manopola in senso antiorario fino alla posizione 0. La spia di calore residuo rimane accesa finché la superficie è calda.

Cosa fare se il piano non riscalda?

Verificare che la manopola sia correttamente posizionata su un livello di potenza. Se la spia di funzionamento non si accende, controllare il fusibile generale o l'interruttore. Se il problema persiste, contattare il servizio tecnico.

Qual è la potenza massima del piano?

La zona completa ha una potenza massima di 1800 W (a 230 V). La sola zona centrale ha una potenza di 700 W.

Come regolare la potenza di cottura?

Ruotare la manopola sulla posizione desiderata tra 1 (minimo) e 9 (massimo). Per cotture delicate (sciogliere), utilizzare le posizioni 1-2. Per cotture a vapore o stufati, posizioni 4-5. Per rosolare o dorare, posizioni 6-9.

Posso utilizzare recipienti in alluminio o rame?

È sconsigliato utilizzare recipienti in alluminio o rame non rivestiti, poiché possono lasciare tracce sulla vetroceramica. Privilegiare recipienti in acciaio inossidabile, ghisa smaltata o vetro speciale per cucina.

MANUALE UTENTE T66566NO NEFF

Indicazioni di sicurezza 54 Il suo nuovo apparecchio 56

Bruciatori 57 Accensione manuale 57 Accensione automatica 58 Sistema di sicurezza 58 Spegnere un bruciatore 58 Livelli di potenza 58 Avvertenze 59

Funzionamento della piastra elettrica con doppia zona di cottura 61 Accensione e spegnimento 61 Suggerimenti 62

Accessori 63 Griglia supplementare wok 63 Griglia supplementare caffettiera 63 Consigli per la cottura 63

Avvertenze per l'uso 64 Pulizia e manutenzione 65

Pulizia 65 Prodotti inadeguati 65 Manutenzione 66

Anomalie 67 Servizio di assistenza tecnica 68

Condizioni di garanzia 68

Imballaggio e apparecchi usati 68

Smaltimento dei rifiuti nel rispetto dell'ambiente 68

Gentile cliente,

Ci complimentiamo per la sua scelta e la ringraziamo per la fiducia che ci ha dimostrato. Questo pratico apparecchio, moderno e funzionale, è fabbricato con materiali di prima qualità, sottoposto a rigorosi controlli durante tutto il processo produttivo e collaudato con cura affinché possa soddisfare tutte le sue esigenze per una perfetta cottura.

Non estrarre l'apparecchio dall'imballaggio di protezione fino al momento dell'installazione.

Prima di procedere alla installazione o all'uso dell'apparecchio, leggere le istruzioni. Le informazioni qui contenute sono fondamentali per il corretto funzionamento dell'apparecchio e, soprattutto, per la sua sicurezza.

L'imballaggio è costituito dagli elementi strettamente necessari a garantire una efficace protezione durante il trasporto. I materiali di imballaggio sono totalmente riciclabili e ridotto, quindi, è il loro impatto ambientale. La invitiamo a contribuire alla salvaguardia dell'ambiente tenendo conto anche dei seguenti consigli:

• Smaltire gli elementi dell'imballaggio nei corrispondenti contenitori di riciclaggio.
• Prima di consegnare il vecchio elettrodomestico alla piattaforma di raccolta, renderlo inutilizzabile. Presso i competenti uffici locali, informarsi sul più vicino centro di raccolta di materiali riciclabili per conferire il proprio apparecchio.
• Non buttare l'olio usato nel lavandino. Conservarlo in un recipiente chiuso e consegnarlo a un centro di raccolta o, se questo non fosse possibile, gettarlo nella spazzatura (in tal modo, verrà smaltito in una discarica controllata; pur non trattandosi della migliore soluzione, si evita in questo modo la contaminazione dell'acqua).

IMPORTANTE:

Se, contrariamente alle nostre aspettative, l'apparecchio presentasse qualche difetto o non rispondesse alle esigenze di qualità previste, le chiediamo di comunicarcelo al più presto. Perché la garanzia sia valida, l'apparecchio non deve essere manomesso o usato impropriamente.

Indicazioni di sicurezza

Leggere attentamente le presenti istruzioni. Una attenta lettura garantirà, infatti, una manipolazione sicura ed efficace dell'apparecchio.

Tutte le operazioni di installazione, regolazione e adattamento a un diverso tipo di gas devono essere effettuate da un tecnico autorizzato, nel rispetto della normativa e della legislazione applicabili, nonché delle prescrizioni delle società locali di fornitura di gas ed elettricità.

Per l'adattamento a un diverso tipo di gas, si consiglia di rivolgersi al Servizio Tecnico.

Per l'installazione del nuovo piano di cottura, attenersi strettamente alle istruzioni di montaggio.

Questo apparecchio può essere installato solo in un luogo ben ventilato, nel rispetto dei regolamenti in vigore e delle disposizioni relative alla ventilazione. L'apparecchio non deve essere collegato a un dispositivo di espulsione dei prodotti di combustione.

Questo apparecchio è stato concepito per un esclusivo utilizzo domestico e non professionale. Questo apparecchio non può essere installato in yacht o camper.

Il luogo di installazione deve disporre della ventilazione regolamentare, in perfetto stato.

Non esporre l'apparecchio a correnti d'aria. I bruciatori potrebbero spegnersi.

Questo apparecchio viene predisposto in fabbrica per il gas indicato nella targa identificativa. Se fosse necessario modificarlo, contattare il nostro Servizio Tecnico.

Non manomettere l'interno dell'apparecchio. In caso di necessità, contattare il nostro Servizio Tecnico.

Conservare le istruzioni d'uso e installazione e lasciarle sempre a corredo dell'apparecchio in caso di nuovo proprietario.

Se l'apparecchio risulta danneggiato, non collegarlo all'alimentazione. Contattare il nostro Servizio Tecnico.

Durante il funzionamento, le superfici degli apparecchi di cottura si riscaldano. Prestare la dovuta attenzione. Mantenere i bambini a debita distanza.

Utilizzare l'apparecchio solo per cucinare e non quale fonte di riscaldamento.

I grassi o l'olio surriscaldato possono infiammarsi facilmente. Non allontanarsi mentre si riscaldano olio e grassi. In caso di incendio, non tentare di spegnere le fiamme con l'acqua. Pericolo di ustioni! Coprire il recipiente per soffocare il fuoco e scollegare la zona di cottura.

In caso di guasto, chiudere il gas e scollegare l'alimentazione elettrica. Per procedere a eventuali riparazioni, contattare il nostro Servizio Tecnico.

Se risultasse impossibile ruotare una delle manopole, non esercitare forza. Chiamare immediatamente il Servizio Tecnico affinché proceda alla riparazione o alla sostituzione.

Non appoggiare recipienti deformati e instabili su piani cottura e bruciatori, per evitare che possano capovolgersi accidentalmente.

Non utilizzare apparecchi di pulizia a vapore sulla targa identificativa. Pericolo di folgorazione!

Questo apparecchio rientra nella classe 3 della norma EN 30-1-1 per gli apparecchi a gas: apparecchio incassato in un mobile.

Non conservare e non utilizzare, sotto questo elettrodomestico e nelle sue vicinanze, prodotti chimici corrosivi, vapori, materiali infiammabili o prodotti non alimentari.

Questo apparecchio non è adatto all'utilizzo da parte di persone (inclusi i bambini) le cui capacità fisiche, sensoriali o mentali siano ridotte, o che non abbiano sufficiente esperienza e competenza, a meno che una persona responsabile per la loro sicurezza non abbia fornito loro la supervisione e le istruzioni relative all'uso necessarie.

Le illustrazioni riportate in questo manuale di istruzioni sono indicative.

Il fabbricante declina ogni responsabilità in caso di mancata osservanza delle disposizioni del presente manuale.

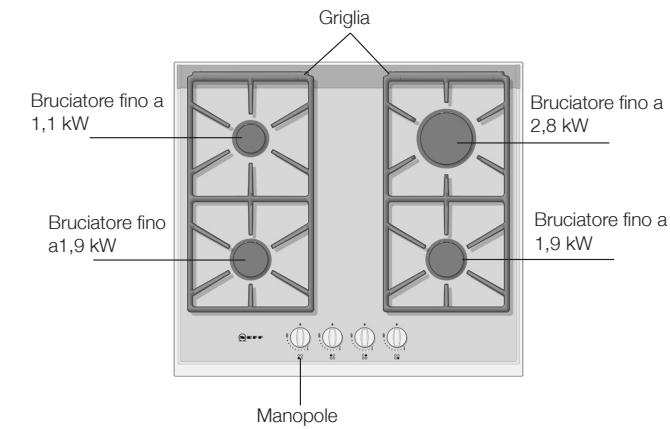

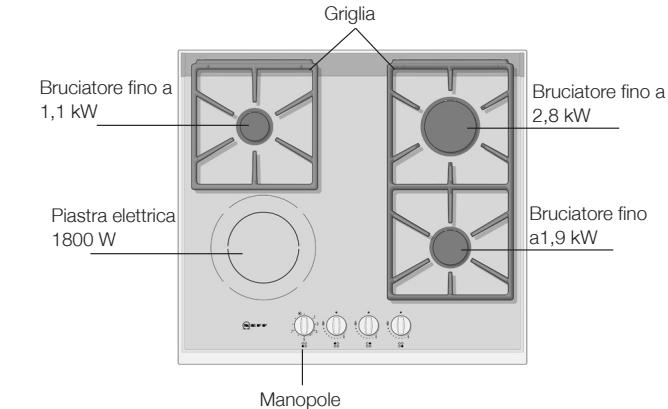

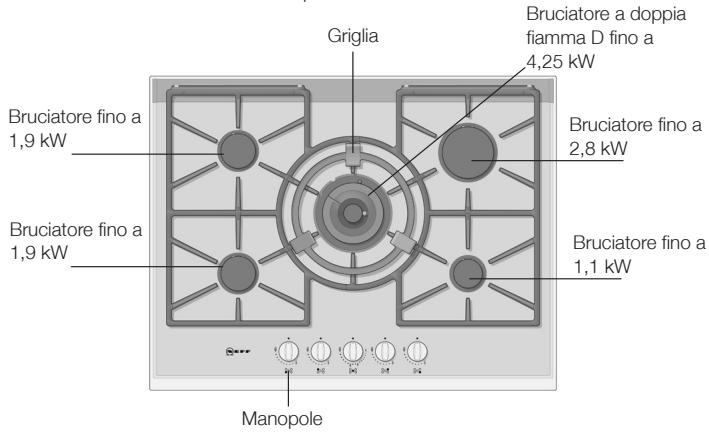

Il suo nuovo apparecchio

Bruciatori a gas

Funzionamento

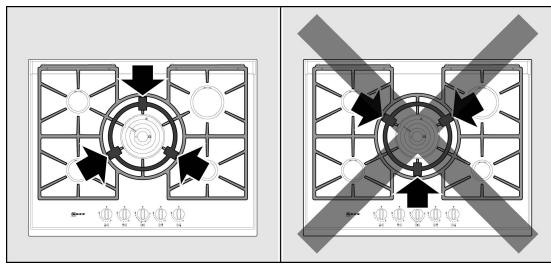

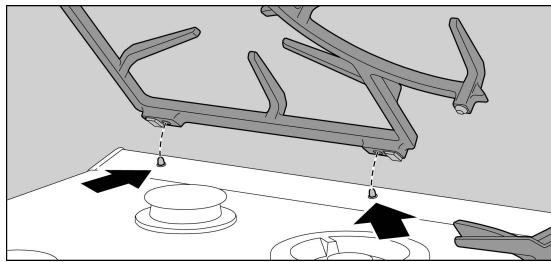

Accensione manuale

Sulla manopola è indicato il bruciatore che controlla. Fig. 1.

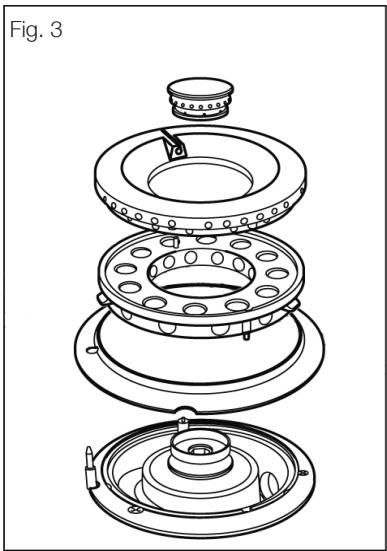

Per un corretto funzionamento dell'apparecchio, è indispensabile verificare che le griglie e tutti gli elementi dei bruciatori siano collocati correttamente. Fig. 2-3-4-5.

Fig. 4 Fig. 5

1. Premere la manopola del bruciatore scelto e ruotarla verso sinistra, fino alla posizione desiderata. 2. Avvicinare al bruciatore un accendigas o una fiamma (accendini, cerini, ecc.).

Accensione automatica

Se il piano di cottura dispone di accensione automatica (candele):

1. Premere la manopola del bruciatore scelto e ruotarla verso sinistra, sino alla posizione di massima potenza.

Quando si preme una manopola, si producono scintille in tutti i bruciatori. La fiamma si accende (non è più necessario tenere premuta la manopola).

1. Ruotare la manopola nella posizione desiderata.

Se l'accensione non avviene, riportare la manopola in posizione di spegnimento e ripetere l'operazione. In tal caso, premere la manopola più a lungo (fino a 10 secondi).

Attenzione! Se, trascorsi 15 secondi, la fiamma non si accende, spegnere il bruciatore e aprire la porta o la finestra del locale. Attendere almeno un minuto prima di riprovare ad accendere il bruciatore.

Sistema di sicurezza

A seconda del modello, il piano di cottura può disporre di un sistema di sicurezza (termocoppia) che impedisce il passaggio del gas se i bruciatori si spengono accidentalmente. Per verificare che questo dispositivo sia attivo, accendere il bruciatore normalmente e, dopo aver lasciato la manopola, tenerla premuta a fondo per 4 secondi dopo l'accensione della fiamma.

Spegnere un bruciatore

Ruotare la manopola corrispondente verso destra, portandola sulla posizione 0.

Livelli di potenza

Posizione

Manopola chiusa

Fiamma grande

Apertura o capacità massima e accensione elettrica

Fiamma piccola

Apertura o capacità minima

Le manopole progressive permettono di regolare la potenza tra i livelli massimo e minimo.

Avvertenze

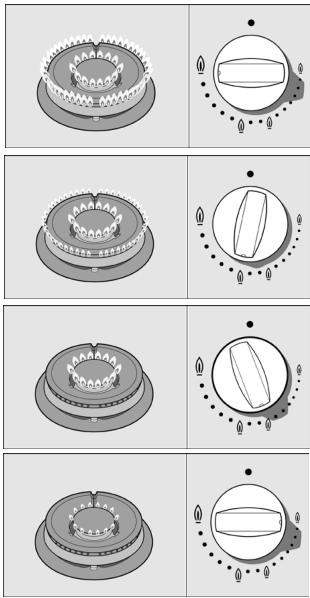

Nei doppi bruciatori a doppia fiamma, la fiamma interna e quella esterna possono essere regolate in modo indipendente.

I livelli di potenza sono i seguenti:

Fiamma esterna e fiamma interna alla massima potenza.

Fiamma esterna alla minima potenza, fiamma interna alla massima potenza.

Fiamma interna alla massima potenza.

Fiamma interna alla minima potenza.

Bruciatore	Diametro minimo del recipiente	Diametro massimo del recipiente
Bruciatore a doppia fiamma	22 cm
Bruciatore a doppia fiamma B	22
Bruciatore a doppia fiamma D	22
Bruciatore rapido	22 cm	26 cm
Bruciatore semirapido	14 cm	20 cm
Bruciatore ausiliare	12 cm	16 cm
Piastra elettrica	18 cm

Recipiente wok

Particolarmente adatto per cucinare con padelle da paella, wok cinesi, recipienti a base concava, ecc. Il wok è un utensile da cucina originario della Cina, un tipo di padella leggera, rotonda e profonda, con manici e base piatta o concava.

Nel wok, è possibile cuocere gli alimenti in vari modi: stufati, fritti, a fuoco lento, alla griglia, oppure al vapore. Il wok può sostituire sia la padella sia la pentola e, grazie alla sua forma e alle sue dimensioni, permette di cuocere anche alimenti di dimensioni piuttosto elevate.

Nel wok, il calore viene distribuito in modo più uniforme e meno aggressivo; il calore intenso che si accumula consente di cuocere in meno tempo e, inoltre, richiede poco olio; si tratta, quindi, di uno dei metodi di cottura più rapidi e salutari. Quando si usa un recipiente wok, seguire le istruzioni del costruttore.

Funzionamento della piastra elettrica con doppia zona di cottura

I modelli dotati di piano in vetroceramica sono a doppio circuito e hanno, quindi, due possibili zone di cottura: una centrale da 700 W e un'altra completa da 1800 W, nel caso in cui l'apparecchio funzioni a 230 V di tensione.

Accensione e spegnimento

Accensione

Fig. 6

Fig. 6a

Spegnimento

Nota

La zona di cottura piccola (centrale) si collega girando la manopola in senso orario fino a quando si libera la posizione 0, momento in cui è possibile posizionare la manopola su uno qualunque degli indici da 1 a 9. Fig. 6:

Posizione 1: minima potenza.

Posizione 9: massima potenza.

Inoltre, se si desidera utilizzare la zona di riscaldamento ampliabile, girare la manopola fino a superare la posizione 9 (Fig. 6a) e, successivamente, lasciarla in posizione 9 (massimo riscaldamento) o in qualunque altra posizione intermedia se si desidera un minore apporto di calore. Per utilizzare di nuovo la zona di cottura piccola, girare la manopola in senso antiorario, fino alla posizione 0, e accendere nuovamente.

Una volta raffreddata la superficie della piastra, la spia di controllo funzionamento / calore residuo si spegne.

All'inizio della cottura, si raccomanda di utilizzare la massima potenza, per poi passare a posizioni intermedie dopo qualche minuto.

Evitare il versamento di liquidi sulla superficie della piastra elettrica.

Non cucinare con recipienti bagnati.

Suggerimenti

	Piastra a 9 positizioni
Fondere: cioccolato, burro, gelatina	1-2
Cuocere: riso, besciamella, ragù.	2-3
Cuocere: patate, pasta, verdura	4-5
Rosolare: stufati, arrosti arrotolati	4-5
Cucinare a vapore: pesce	5
Riscaldare, mantenere caldi: piatti pronti	2-3-4-5
Arrostire: scaloppine, bistecche, frittate	6-7-8
Cuocere e rosolare	9

Questi suggerimenti sono indicativi. Aumentare la potenza in caso di:

notevoli quantità di liquido, - piatti grandi, - cottura in recipienti senza coperchio.

Accessori

Secondo il modello, il piano di cottura può includere i seguenti accessori. Questi accessori sono:

Griglia supplementare wok

Da utilizzare esclusivamente sul bruciatore a doppia fiamma con recipienti di diametro superiore a 26 cm (piastre, casseruole di terracotta, ecc.) e con recipienti a base concava.

Griglia supplementare caffettiera

Da utilizzare esclusivamente sul bruciatore ausiliario con recipienti di diametro inferiore a 12 cm.

Il costruttore declina ogni responsabilità se non si utilizzano o si utilizzano scorrettamente queste griglie supplementari.

Consigli per la cottura

Bruciatore	Molto forte Forte	Medio	Lento
Bruciatore a doppia fiamma	Bollire, cuocere, arrostire, dorare, paella, cucina asiatica (wok).	Riscaldare e mantenere caldi: piatti pronti, piatti cucinati.
Bruciatore rapido	Scaloppina, bistecca, frittata, fritture.	Riso, besciamella, ragù.	Cottura al vapore: pesce, verdure.
Bruciatore semirapido	Patate al vapore, verdure fresche, minestre, paste.	Riscaldare e mantenere i piatti cucinati e stufati delicati.
Bruciatore ausiliare	Cuocere: stufati, ‘riso al latte’, crème caramel.	Scongelare e cuocere lentamente: legumi, frutta, prodotti congelati.	Fare fondere: burro, ciocolato, gelatina.

Avvertenze per l'uso

I seguenti consigli consentono di risparmiare energia e di evitare danni ai recipienti:

Utilizzare recipienti di dimensioni adeguate al bruciatore.

Non usare recipienti piccoli su bruciatori grandi. La fiamma non deve toccare i lati del recipiente.

Evitare recipienti deformati che non risultino perfettamente stabili sul piano di cottura. I recipienti potrebbero capovolgersi.

Utilizzare solo recipienti con base piana e spessa.

Non cucinare con il coperchio o con lo stesso spostato, si spreca una parte dell'energia.

Collocare il recipiente al centro del bruciatore. In caso contrario, lo stesso potrebbe ribaltarsi.

Non collocare i recipienti grandi sui bruciatori vicini alle manopole. Queste possono subire danni a causa dell'eccessiva temperatura.

Collocare i recipienti sopra le griglie, mai direttamente sul bruciatore.

Manipolare i recipienti sul piano cottura con attenzione.

Fare attenzione a non urtare il piano di cottura e non collocare sullo stesso pesi eccessivi.

Assicurarsi che le griglie e i coperchi dei bruciatori siano ben collocati prima di usarli.

Pulizia e manutenzione

Pulizia

Una volta raffreddato l'apparecchio, pulirlo con una spugna, acqua e sapone.

Dopo ogni uso, pulire la superficie dei rispettivi elementi del bruciatore quando si è raffreddato. Se si lasciano residui (alimenti ricotti, gocce di grasso, ecc.), per piccoli che siano, si incrosteranno sulla superficie e saranno più difficili da eliminare. Per avere la giusta fiamma, è necessario che i fori e le fessure siano puliti. Pulirli con acqua saponata e strofinarli con una spazzola non metallica.

Se le griglie sono dotate di piedini di gomma, fare attenzione durante le operazioni di pulizia. I piedini possono staccarsi e la griglia può rigare il piano di cottura.

Asciugare sempre e completamente i bruciatori e le griglie. La presenza di gocce d'acqua o di zone umide all'inizio della cottura può deteriorare lo smalto.

Dopo aver pulito e asciugato i bruciatori, assicurarsi che i coperchi siano ben collocati sul diffusore.

Prodotti inadeguati

Non fare scorrere i recipienti sul vetro, per evitare di graffiarlo. Analogamente, fare in modo che non cadano oggetti duri o appuntiti sul vetro. Non colpire il piano cottura su nessuno dei suoi spigoli.

Non utilizzare apparecchi di pulizia a vapore. Il piano di cottura potrebbe danneggiarsi.

Non utilizzare mai prodotti abrasivi, pagliette di acciaio, oggetti taglienti, coltelli, ecc. per staccare residui di cibo induriti dal piano di cottura.

Se il piano di cottura è dotato di una lastra di vetro o alluminio, non usare coltelli, raschietti o utensili simili per pulire la giuntura con il metallo.

Non utilizzare coltelli, raschietti o simili per pulire la lastra di vetro con gli elementi decorativi dei bruciatori, i profili metallici o i pannelli di vetro e alluminio, se presenti.

Manutenzione

Per risparmiare sforzi inutili, pulire immediatamente i liquidi che fuoriescono.

I granelli di terra che escono dagli ortaggi e dalle verdure quando si puliscono, per esempio, graffiano la superficie del vetro.

Lo zucchero fuso o gli alimenti ad elevato contenuto di zucchero fuoriusciti dalla pentola dovranno essere eliminati immediatamente dalla zona di cottura con l'ausilio del raschietto per vetro.

Anomalie

Alcune volte, eventuali problemi possono essere risolti facilmente. Prima di chiamare il Servizio Tecnico, effettuare i seguenti controlli:

Anomalia	Possibile causa	Soluzione
Guasto elettrico generale.	Fusibile difettoso.	Controllare il fusibile nella scatola generale dei fusibili e, all'occorrezza, sostituirlo.
	È possibile che sia saltato l'interruttore automatico o quello differenziale.	Nel quadro generale di lavoro, controllare se è saltato l'interruttore automatico o un differenziale.
L'accensione automatica non funziona.	È possibile che vi siano residui di cibo o di prodotti di pulizia fra le candelie e i brucitori. I brucitori sono bagnati. I coperchi dei brucitori sono collocati in modo non corretto. Non è stata effettuata la messa a terra dell'apparecchio. Risulta non correttamente collegato alla presa di terra o quest'ultima è difettosa.	Lo spazio tra candela e bruciatore deve essere pulito. Asciugare con cura i coperchi dei brucitori. Verificare che i coperchi dei brucitori siano ben collocati. Rivolgersi all'installatore elettrico.
La fiamma del bruciatore non è uniforme.	Gli elementi dei brucatori sono mal collocati. Le fissure del diffusore sono sporche.	Collocare correttamente gli elementi. Pulire le fissure del diffusore.
Il flusso di gas non è normale o manca del tutto.	Il passaggio del gas è chiuso da chiavi intermediie. Se il gas proviene da una bombola, verificare che non sia vuota.	Aprire le eventuali chiavi intermediie. Cambiare la bombola.
Nella cucina, c'è odore di gas.	Qualche rubinetto è aperto. Possibile fuga nel raccordo della bombola.	Chiudere i rubinetti. Verificare che il raccordo sia in perfette condizioni.
Le valvole di sicurezza di quale bruciatore non funzionano.	La manopola non è stata premuta per il tempo sufficiente. Le fissure del diffusore sono sporche.	Una volta acceso il bruciatore, tenere premuta la manopola quale secondo in più. Pulire le fissure del diffusore. diffusore.

Servizio di assistenza tecnica

In caso di richiesta di intervento della nostra Assistenza Tecnica, fornire il codice prodotto (E-Nr.) e il codice di fabbricazione (FD) dell'apparecchio. Queste informazioni sono riportate nella targa identificativa, situata nella parte inferiore del piano cottura e sull'etichetta del manuale d'uso.

Condizioni di garanzia

Le condizioni di garanzia applicabili sono quelle stabilite dalla rappresentanza della nostra azienda nel paese in cui è stato effettuato l'acquisto. Informazioni dettagliate sono disponibili presso i punti vendita. È necessario presentare lo scontrino fiscale per usufruire della garanzia. L'azienda si riserva il diritto di apportare modifiche.

Imballaggio e apparecchi usati

Se, sulla targa identificativa dell'apparecchio, è presente il simbolo , tenere conto delle seguenti indicazioni.

Smaltimento dei rifiuti nel rispetto dell'ambiente

Disimballare l'apparecchio e smaltire l'imballaggio nel rispetto dell'ambiente.

Il presente apparecchio risulta conforme alla Direttiva europea 2002/96/CE in materia di apparecchi elettrici ed elettronici identificata come WEEE (waste electrical and electronic equipment).
