MANUAL DE USUARIO T66566NO NEFF

Contenido Indicaciones de seguridad 71 Su nuevo aparato 73 Quemadores 74 Encendido manual 74 Encendido automático 75 Sistema de seguridad 75 Apagar un quemador 75 Niveles de potencia 75 Advertencias 76 Recipientes apropiados 77 Recipiente wok 77 Funcionamiento de la placa eléctrica con doble zona de cocción 78 Encendido y apagado 78 Sugerencias 79 Accesorios 80 Parrilla supletoria wok 80 Parrilla supletoria cafetera 80 Consejos de cocinado 80 Advertencias de uso 81 Limpieza y mantenimiento 82 Limpieza 82 Productos inadecuados 82 Mantenimiento 83 Anomalías 84 Servicio de asistencia técnica 85 Condiciones de garantía 85 Embalaje y aparatos usados 85 Eliminación de residuos respetuosa con el medio ambiente 85

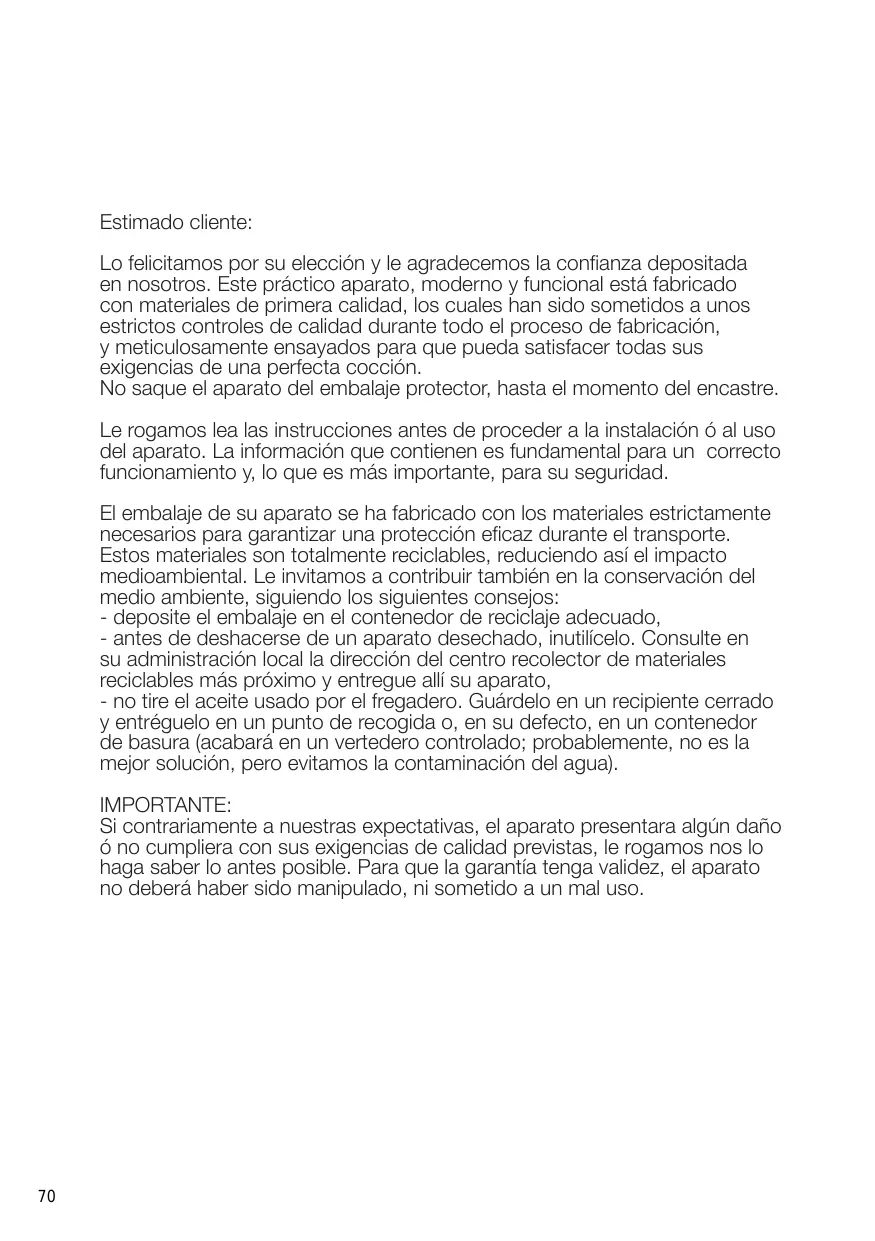

Estimado cliente: Lo felicitamos por su elección y le agradecemos la confianza depositada en nosotros. Este práctico aparato, moderno y funcional está fabricado con materiales de primera calidad, los cuales han sido sometidos a unos estrictos controles de calidad durante todo el proceso de fabricación, y meticulosamente ensayados para que pueda satisfacer todas sus exigencias de una perfecta cocción. No saque el aparato del embalaje protector, hasta el momento del encastre. Le rogamos lea las instrucciones antes de proceder a la instalación ó al uso del aparato. La información que contienen es fundamental para un correcto funcionamiento y, lo que es más importante, para su seguridad. El embalaje de su aparato se ha fabricado con los materiales estrictamente necesarios para garantizar una protección eficaz durante el transporte. Estos materiales son totalmente reciclables, reduciendo así el impacto medioambiental. Le invitamos a contribuir también en la conservación del medio ambiente, siguiendo los siguientes consejos: - deposite el embalaje en el contenedor de reciclaje adecuado, - antes de deshacerse de un aparato desechado, inutilícelo. Consulte en su administración local la dirección del centro recolector de materiales reciclables más próximo y entregue allí su aparato, - no tire el aceite usado por el fregadero. Guárdelo en un recipiente cerrado y entréguelo en un punto de recogida o, en su defecto, en un contenedor de basura (acabará en un vertedero controlado; probablemente, no es la mejor solución, pero evitamos la contaminación del agua). IMPORTANTE: Si contrariamente a nuestras expectativas, el aparato presentara algún daño ó no cumpliera con sus exigencias de calidad previstas, le rogamos nos lo haga saber lo antes posible. Para que la garantía tenga validez, el aparato no deberá haber sido manipulado, ni sometido a un mal uso.

Indicaciones de seguridad Lea atentamente estas instrucciones. Sólo entonces podrá manejar su aparato de manera efectiva y segura. Todos los trabajos de instalación, regulación y adaptación a otro tipo de gas deben ser realizados por un técnico autorizado, respetando la normativa y legislación aplicable, y las prescripciones de las compañías locales eléctricas y de gas. Se recomienda llamar al Servicio Técnico para la adaptación a otro tipo de gas. Antes de instalar su nueva placa de cocción asegúrese que la instalación se realiza siguiendo las instrucciones de montaje. Este aparato sólo puede ser instalado en un lugar bien ventilado, respetando los reglamentos en vigor y las disposiciones relativas a la ventilación. No debe conectarse el aparato a un dispositivo de evacuación de los productos de combustión. Este aparato ha sido diseñado sólo para uso doméstico, no profesional. Este aparato no puede ser instalado en yates o caravanas. El lugar en el que se instale el aparato debe disponer de la ventilación reglamentaria en perfecto estado. No someta el aparato a corrientes de aire. Los quemadores podrían apagarse. Este aparato sale de fábrica adaptado al tipo de gas que indica la placa de características. Si fuera necesario cambiarlo, llame a nuestro Servicio Técnico. No manipule el interior del aparato. Si fuera necesario, llame a nuestro Servicio Técnico. Conserve las instrucciones de uso e instalación, y entréguelas con el aparato si éste cambia de dueño. Si observa algún daño en el aparato, no lo conecte. Póngase en contacto con nuestro Servicio Técnico. Las superficies de aparatos de cocción se calientan durante el funcionamiento. Actúe con precaución. Mantenga alejados a los niños. 71

Utilice el aparato únicamente para cocinar, nunca como calefacción. Las grasas o aceites sobrecalentados se inflaman fácilmente. No se ausente mientras calienta grasas o aceites. Si se inflaman, no apague el fuego con agua. ¡Peligro de quemaduras! Cubra el recipiente con una tapa para sofocar el fuego y desconecte la zona de cocción. En caso de avería, corte la alimentación eléctrica y de gas del aparato. Para la reparación, llame a nuestro Servicio Técnico. Si alguno de los mandos no se puede girar, no lo fuerce. Llame inmediatamente al Servicio Técnico, para que proceda a su reparación o sustitución. No coloque recipientes deformados que se muestren inestables sobre placas y quemadores, para evitar que se puedan volcar accidentalmente. No utilice máquinas de limpieza a vapor en la placa de características. ¡Peligro de electrocución! Este aparato corresponde a la clase 3, según la norma EN 30-1-1 para aparatos a gas: aparato encastrado en un mueble. No almacene ni utilice productos químicos corrosivos, vapores, materiales inflamables ni productos no alimenticios debajo de este electrodoméstico ni cerca de él. Este aparato no está destinado para ser usado por personas (incluidos niños) cuyas capacidades físicas, sensoriales o mentales estén reducidas, o carezcan de experiencia o conocimiento, salvo si han tenido supervisión o instrucciones relativas al uso del aparato por una persona responsable de su seguridad. Los gráficos representados en este manual de instrucciones son orientativos. El fabricante queda exento de toda responsabilidad si no se cumplen las disposiciones de este manual.

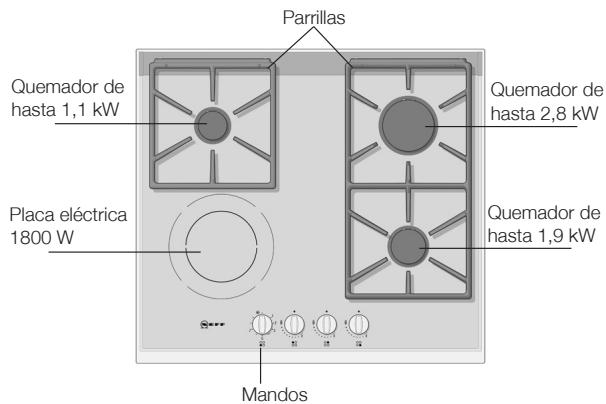

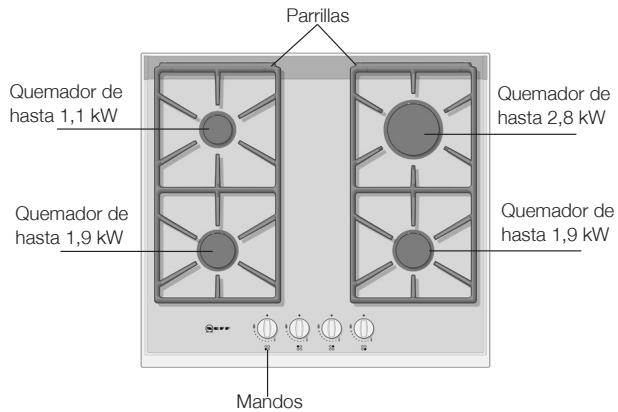

Su nuevo aparato Parrillas

hasta 1,1 kW Quemador de

hasta 2,8 kW Quemador de

hasta 1,9 kW Quemador de

hasta 1,9 kW Mandos Parrillas Quemador de

hasta 1,1 kW Quemador de

hasta 2,8 kW Placa eléctrica

hasta 1,9 kW Mandos Parrilla

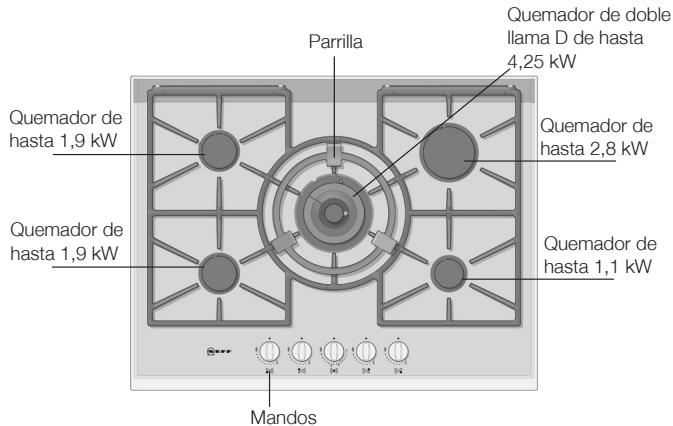

hasta 1,9 kW Quemador de doble llama D de hasta 4,25 kW Quemador de

hasta 2,8 kW Quemador de

hasta 1,9 kW Quemador de

Quemadores de gas Funcionamiento Fig. 1

Cada mando de accionamiento tiene señalado el quemador que controla. Fig. 1.

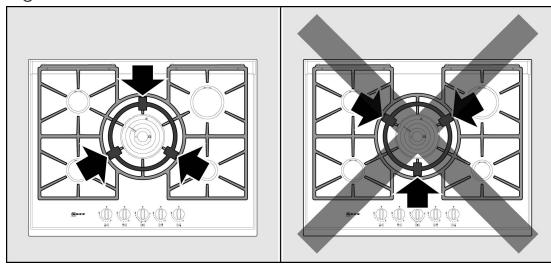

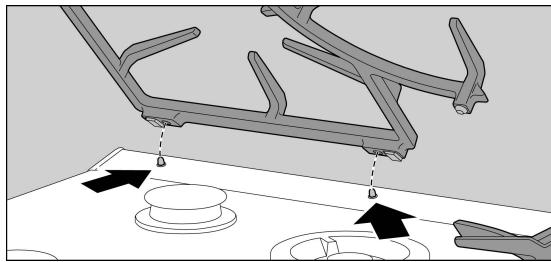

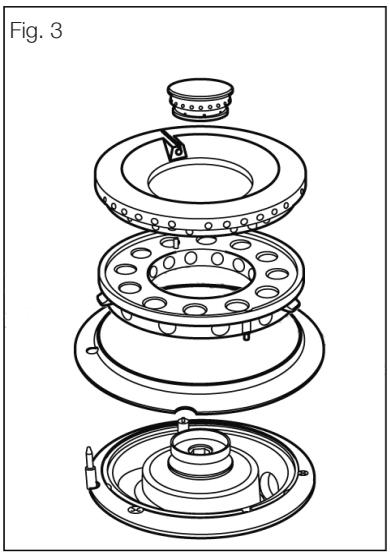

Para un correcto funcionamiento del aparato es imprescindible asegurarse de que las parrillas y todas las piezas de los quemadores estén bien colocadas. Fig. 2-3-4-5. Fig. 4

1. Presione el mando del quemador elegido y gírelo hacia la izquierda hasta la posición deseada. 2. Acerque algún tipo de encendedor o llama (mecheros, cerillas, etc.) al quemador.

Encendido automático

Si su placa de cocción dispone de encendido automático (bujías): 1. Presione el mando del quemador elegido y gírelo hacia la izquierda hasta la posición de máxima potencia. Mientras el mando está presionado, se producen chispas en todos los quemadores. La llama se enciende (ya no es necesario mantener el mando presionado). 2. Gire el mando a la posición deseada. Si no se produce el encendido, gire el mando a la posición de apagado y repita los pasos. Esta vez, mantenga el mando presionado durante más tiempo hasta 10 segundos). ¡Atención! Si transcurridos 15 segundos la llama no se enciende, apague el quemador y abra la puerta o ventana del recinto. Espere al menos un minuto antes de intentar encender el quemador.

Sistema de seguridad

Según modelo, su placa de cocción puede disponer de un sistema de seguridad (termopar), que impide el paso de gas si los quemadores se apagan accidentalmente. Para garantizar que este dispositivo esté activo, encienda el quemador con normalidad y, sin soltar el mando, manténgalo presionado firmemente durante 4 segundos tras haberse encendido la llama.

Gire el mando correspondiente hacia la derecha hasta la posición 0.

Los mandos progresivos le permiten regular la potencia que necesite entre los niveles máximo y mínimo.

Apertura o capacidad máximas y encendido eléctrico

Apertura o capacidad mínima

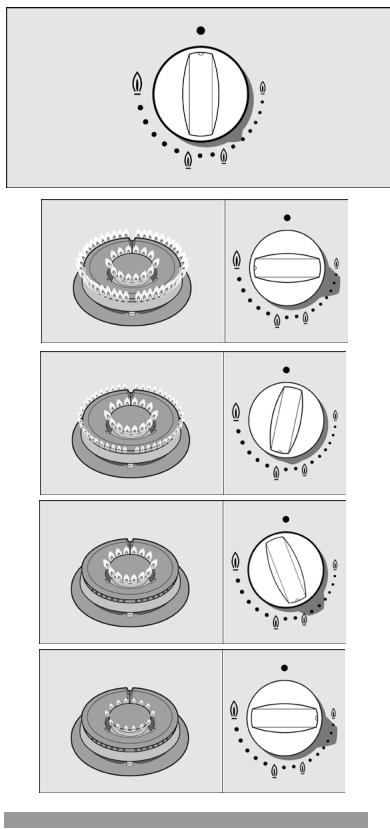

En el caso de los quemadores de doble llama duales, las llamas interior y exterior se pueden regular de forma independiente.

Los niveles de potencia posibles son: Llama exterior e interior a la máxima potencia.

Llama exterior a la mínima potencia, llama interior a la máxima potencia.

Llama interior a la máxima potencia.

Llama interior a la mínima potencia.

Durante el funcionamiento del quemador, es normal que se escuche un leve silbido. En los primeros usos, es normal que se desprendan olores, esto no supone ningún riesgo, ni mal funcionamiento, irán desapareciendo. Unos segundos después del apagado del quemador, se producirá un sonido (golpe seco), no es ninguna anomalía, eso significa que la seguridad ha dejado de funcionar. Mantenga la máxima limpieza. Si las bujías están sucias, el encendido será defectuoso. Límpielas periódicamente con un cepillo no metálico pequeño. Tenga en cuenta que las bujías no deben sufrir impactos violentos. Una llama de color naranja es normal. Se debe a la presencia de polvo en el ambiente, líquidos derramados, etc. El uso de un aparato de cocción a gas produce calor y humedad en el local donde está instalado.

Debe asegurarse una buena ventilación de la cocina: mantener abiertos los orificios de ventilación natural, o instalar un dispositivo de ventilación mecánica (campana extractora) La utilización intensa y prolongada del aparato puede necesitar una ventilación complementaria, por ejemplo, abriendo una ventana, o una ventilación más eficaz, por ejemplo, aumentando la potencia de la ventilación mecánica, si existe. En el caso de una extinción accidental de las llamas del quemador, cerrar el mando de accionamiento del quemador y no intentar reencender éste durante por lo menos 1 minuto.

Diámetro mínimo del recipiente

Diámetro máximo del recipiente

Quemador de doble llama

Quemador de doble llama B

Quemador de doble llama D

Especialmente adecuado para cocinar con paelleras, woks chinos, recipientes de base cóncava, etc. El wok es un utensilio de cocina originario de China, es una especie de sartén ligera, redonda, profunda, con asas y con base plana o cóncava. En el wok, los alimentos se pueden preparar de variadas formas: estofados, fritos, a fuego lento, al grill, además de al vapor. Se puede decir que el wok hace las veces de sartén y de olla, y gracias a su forma y tamaño, permite cocinar ingredientes de bastante tamaño. En el wok, el calor se distribuye de manera más uniforme y suave, el calor intenso que acumula permite que los alimentos se cocinen en menos tiempo, y además requiere menos aceite, por lo que es uno de los métodos de cocción más rápidos y saludables. Cuando utilice un recipiente wok, siga las instrucciones del fabricante. 77

Funcionamiento de placa eléctrica con doble zona de cocción Los modelos equipados con placa vitrocerámica son de doble circuito, presentando por tanto, dos posibles zonas de cocción, una central de 700 W. y otra completa de 1800 W., en caso de que su aparato funcione a 230 V. de tensión.

Encendido y apagado Cómo encender Fig. 6

La zona de cocción pequeña (central), se conecta girando el mando en sentido horario hasta liberar la posición de 0, momento a partir del cual puede situarle en cualquiera de los índices señalados del 1 al 9. Fig. 6: Posición 1: mínima potencia. Posición 9: máxima potencia.

Si además desea utilizar la zona de calentamiento ampliable, debe girar el mando hasta sobrepasar la posición 9, Fig. 6a y posteriormente dejarlo en la posición 9 (máximo calentamiento) o bien en cualquier otra posición intermedia para tener menor aporte de calor. Para utilizar de nuevo la zona de cocción pequeña, gire el mando en sentido antihorario hasta la posición 0, conecte de nuevo.

La lámpara de control de funcionamiento / calor residual se apagará una vez que la superficie de la placa se haya enfriado.

Se recomienda utilizar la máxima potencia al inicio de la cocción, y pasar a posiciones intermedias transcurridos unos minutos. Evite el desbordamiento de líquidos sobre la superficie de la placa eléctrica. No cocine con recipientes mojados.

La placa eléctrica se puede apagar un poco antes de acabar la cocción. El calor residual le permitirá continuar la cocción durante unos minutos, y de este modo ahorrará energía.

Rehogar: estofados, asados en rollo

Cocer al vapor: pescado

Estas posiciones sugerencias son orientativas. Deberá aumentarse la potencia en caso de: - cantidades importantes de líquido, - platos grandes, - cocción con recipientes sin tapa.

Según modelo, la placa de cocción puede incluir los siguientes accesorios. Éstos también se pueden adquirir en el Servicio Técnico.

Parrilla supletoria wok

Para utilizar exclusivamente en el quemador de doble llama con recipientes de diámetro mayor de 26 cm (planchas de asado, cazuelas de barro, etc.) y con recipientes de base cóncava.

Parrilla supletoria cafetera

Para utilizar exclusivamente en el quemador auxiliar con recipientes de diámetro inferior a 12 cm. El fabricante no asume responsabilidad si no se utilizan o se utilizan incorrectamente estas parrillas supletorias.

Consejos de cocinado Quemador Quemador de doble llama

Muy fuerte Fuerte Hervir, cocer, asar, dorar, paellas, comida asiática (wok).

Recalentar y mantener calientes: platos preparados, platos cocinados.

Escalope, bistec, tortilla, Arroz, bechamel, frituras. ragú.

Cocción al vapor: pescado, verduras.

Patatas al vapor, verduras frescas, potajes, pastas.

Recalentar y mantener calientes: platos cocinados y hacer guisos delicados.

Cocer: guisos, arroz con leche, caramelo.

Descongelar y cocer despacio: legumbres, frutas, productos congelados.

Hacer/fundir: mantequilla, chocolate, gelatina.

Advertencias de uso Los siguientes consejos le ayudarán a ahorrar energía y a evitar daños en los recipientes: Utilice recipientes de tamaño apropiado a cada quemador. kç=ìíáäáÅÉ=êÉÅáéáÉåíÉë=éÉèìÉ¥çë=Éå=èìÉã~ÇçêÉë= Öê~åÇÉëK=i~=ää~ã~=åç=ÇÉÄÉ=íçÅ~ê=äçë=ä~íÉê~äÉë=ÇÉä= êÉÅáéáÉåíÉK= No utilice recipientes deformados que se muestren inestables sobre la placa de cocción. Los recipientes podrían volcar. Utilice sólo recipientes de base plana y gruesa.

kç=ÅçÅáåÉ=ëáå=í~é~=ç=Åçå=¨ëí~=ÇÉëéä~ò~Ç~I=ëÉ= ÇÉëéÉêÇáÅá~=é~êíÉ=ÇÉ=ä~=ÉåÉêÖ∞~K= = Coloque el recipiente bien centrado sobre el quemador. En caso contrario podría volcar. No coloque los recipientes grandes en los quemadores cercanos a los mandos. Éstos pueden resultar dañados debido al exceso de temperatura. Coloque los recipientes sobre las parrillas, nunca directamente sobre el quemador. Maneje los recipientes con cuidado sobre la placa de cocción.

No golpee la placa de cocción ni coloque sobre ella pesos excesivos. Asegúrese de que las parrillas y tapas de los quemadores estén bien colocados antes de su uso.

Limpieza y mantenimiento Limpieza

Una vez frío el aparato, límpielo con una esponja, agua y jabón. Después de cada uso, limpiar la superficie de los respectivos elementos del quemador una vez que se haya enfriado. Si se dejan restos (alimentos recocidos, gotas de grasa, etc.), por mínimo que sean, se incrustarán en la superficie y serán luego más difíciles de eliminar. Es necesario que los agujeros y ranuras estén limpios, para que la llama sea correcta. Límpielos con agua jabonosa y frótelos con un cepillo no metálico. Si las parrillas disponen de tacos de goma, tenga cuidado al limpiarlas. Los tacos pueden soltarse y la parrilla puede rayar la placa de cocción. Seque completamente los quemadores y las parrillas siempre. La presencia de gotas de agua o zonas húmedas al comienzo de la cocción puede deteriorar el esmalte. Después de la limpieza y secado de los quemadores, asegúrese de que las tapas estén bien colocadas sobre el difusor.

Productos inadecuados

No deslice sobre el vidrio los recipientes, ya que puede rayarlo. Asimismo, evite caídas de objetos duros o puntiagudos sobre el cristal. No golpee la placa de cocción por ninguno de sus cantos. No utilice máquinas de limpieza a vapor. Podría dañar la placa de cocción. No utilice nunca productos abrasivos, estropajos de acero, objetos cortantes, cuchillos, etc. para quitar restos de comida endurecidos de la placa de cocción. Si la placa de cocción posee un panel de cristal o de aluminio, no utilice un cuchillo, rasqueta o similar para limpiar la unión con el metal. No utilice cuchillos, rasquetas o similar para limpiar la unión del cristal con los embellecedores de los quemadores, perfiles metálicos ni en los paneles de cristal o aluminio si hubiere.

Limpie al instante los líquidos que se derramen, se ahorrará esfuerzos innecesarios. Los granos de arena, por ejemplo procedentes de la limpieza de hortalizas y verduras, rayan la superficie del cristal. El azúcar fundido o los alimentos con elevado contenido de azúcar que se hubiera derramado, deberán eliminarse inmediatamente de la zona de cocción con ayuda de la rasqueta de vidrio.

Anomalías En ocasiones, las anomalías detectadas se pueden solucionar fácilmente. Antes de llamar al Servicio Técnico tenga en cuenta los siguientes consejos: Anomalía

El funcionamiento eléctrico general está averiado.

Comprobar en la caja general de fusibles si el fusible está averiado y cambiarlo. Comprobar en el cuadro general de mando si ha saltado el automático o un diferencial.

El automático o un diferencial ha saltado. El encendido automático no funciona.

Pueden existir reisudos de alimentos o de limpieza entre las bujías y los quemadores. Los quemadores están mojados. Las tapas del quemador están mal colocadas. El aparato no está conectado a tierra, está mal conectado o la toma de tierra es defectuosa.

La llama del quemador no es uniforme.

El espacio entre bujía y quemador debe estar limpio. Secar cuidadosamente las tapas del quemador. Comprobar que las tapas están bien colocadas. Póngase en contacto con el instalador eléctrico.

Las piezas del quemador están mal colocadas. Las ranuras del difusor están sucias.

Colocar correctamente las piazas.

El flujo de gas no parece normal o no sale gas.

El paso de gas está cerrado por llaves intermedias. Si el gas proviene de una bombona, comprobar que no está vacía.

Abrir las posibles llaves intermedias. Cambiar la bombona.

Hay olor a gas en la cocina.

Algún grifo está abierto. Posible fuga en el acoplamiento de la bombona.

Cerrar los grifos. Comprobar que el acoplamiento es perfecto.

Las válvulas de seguridad de algún quemador no funcionan.

No ha mantenido el mando presionado el tiempo suficente.

Una vez encendido el quemador, mantener el mando presionado unos segundos más. Limpiar las ranuras del difusor.

Las ranuras del difusor están sucias.

Limpiar las ranuras del difusor.

Servicio de asistencia técnica Si se solicita nuestro Servicio Técnico, se debe facilitar el número de producto (E-Nr.) y el número de fabricación (FD) del aparato. Esta información figura en la placa de características, situada en la parte inferior de la placa de cocción, y en la etiqueta del manual de uso.

Condiciones de garantía

Las condiciones de garantía aplicables son las establecidas por la representación de nuestra empresa en el país donde se haya efectuado la compra. Puede solicitarse información detallada en los puntos de venta. Es necesario presentar el justificante de compra para hacer uso de la garantía. Reservado el derecho de modificaciones.

Embalaje y aparatos usados Si en la placa de características del aparato aparece el símbolo

, tenga en cuenta las siguientes

Eliminación de residuos respetuosa con el medio ambiente

Desenvuelva el aparato y deshágase del embalaje de manera respetuosa con el medio ambiente. Este aparato cumple con la directiva europea 2002/96/CE sobre aparatos eléctricos y electrónicos identificada como WEEE ( waste electrical and electronic equipment).
