MANUALE UTENTE RBLP3683/NB DARRY

INFORMAZIONI DI SICUREZZA 80

Smaltimento degli elettrodomestici usati 88

Conformità 88

Garanzia 88

Risparmio energetico 88

Prima del primo utilizzato 89

Uso del frigorifoero 89

Conservazione 90

Pannello di controllo 90

Cura e pulizia 91

Sbrinamento del frigorifero 91

Sostituzione della lampada 92

Disponibilità dei ricambi 92

Solutione dei problemi 92

Assistenza tecnica. 93

Installazione 93

Ventilazione 94

Installazione nel vano 95

Montaggio dello sportello decorativo 96

Inversione dello sportello dell'elettrodomestico 97

Vi ringraziamo per aver scelto quello nostro prodotto.

Prima di utilizzato il frigorifero, leggere il presente manuale di istruzioni per massimizzare le prestazioni del prodotto. Riporre tutte la documentazione per utilizzo futuro o per i successivi proprietari. Questo appearecchio è destinato unicamente in ambiente domestico o per applicazioni simili quali:

• La zona cucina destinata al personale di negoti,UFFici e altri ambienti lavorativi
• Di beauty farm, alla clientela di hotel, motel e altri ambienti di tipo residenziale
• Nei Bed&B breakfast (B&B)
• Per servizi di catering ed applicazioni simili esclusa la vendita al dettaglio.

Questo elettrodomestico deve essere utilizzato unicamente per la conservazione degli alimenti; qualsiasi altri uso è considerato pericoloso e il produttore non è ritenuto responsabile per eventuali omissioni. Si consigliaanche di leggere con attenzione le condizioni di garanzia.

INFORMAZIONI DI SICUREZZA

Leggere attendamente le istruzioni per l'uso e l'installazione. Le istruzioni contengono informazioni importanti relative all'installazione, all'uso e alla manutenzione dell'elettrodomestico. Il produttore non è responsable del mancato rispetto delle istruzioni e delle avvertenze. Conservareolta la documentazione per future consulzioni o per i proprietari successivi.

• Collegare l'elettrodomestico all'alimentazione elettrica solo dopo aver rimioso l'imballo e le protezioni per il trasporto. Tenere lontani i bambini dall'imballo e dai relativi componenti.

I cartoni pieghevoli e la pellicola di plastica potrebbero causare il soffocamento.

• Lasciare riposare per almeno 4 ore prima dell'accensione per consentire all'olio del compressore di depositarsi se trasportato orizzontalmente
• Al momento della segna, verificare che il prodotto non sia danneggiato e che tutte le parti e gli accessori siano in perfette condizioni

• Non danneggiare il circuito del refrigerante

• Mantenere libero da qualsiasi ostruzione le aperture di ventilazione nel luogo in cui si trovale l'elettrodomestico o nella struttura nella quale è incassato

• Non usare mai acqua per lavare la zona del compressore, pulire accuramente con un panno asciutto dopo la pulizia per evitare la formazione di ruggine
• L'elettrodomestico delve essere maneggiato sempre da almeno due persone perché è pesante.
• Installare l'elettrodomestico a livello in un'area adatta alle dimensioni e all'uso.
• Accertarsi che i dati elettrici sulla targhetta siano conformi all'alimentazione elettrica. In caso contrario, rivolgersi a un elettricista.
• L'elettrodomestico funzione con corrente elettrica 220-240 Vca / 50 Hz. Oscillazioni anomale della tensione possono causare il mancato avvio dell'elettrodomestico, danni al controllo della temperatura o al compressore oppure rumori anomali durante il funzionamento. In tal caso, è opportuno montare un regolatore automatico.
• Solo per il Regno Unito: il cavo di alimentazione dell'elettrodomestico è dotato di una spina a 3 conduttori (collegata a terra) adatta a una presa standard a 3 conduttori (collegata a terra). Non tagliare né smontare mai il terzo conduttore (collegamento a

terra). Dopo l'installazione dell'elettrodomestico, la spina deve essere accessibile.

• Accertarsi che il cavo di rete non sia impigliato nelle l'elettrodomestico durante e dellotrasporto/spostamento, per evitare che il cavo di rete venga tagliato o danneggiato. Se il cavo di alimentazione dell'elettrodomestico dovesse essere danneggiato, farlo sostuire dal produttore, dal suo servizio technique o da un technique qualificato, per evitare rischi
• Non montare l'elettrodomestico in ambienti polverosi, in presenza di olio o umidità, non esporlo alla luce solare diretta e all'acqua
• Non montare l'elettrodomestico vicino a stufe o materiali infiammabili
• PER gli elettrodomestici dotati di vano congelatore, non aprire il coperchio in caso di interruzione della corrente. Gli alimenti surgelati non dovrebbero guastarsi se l'interruzione dell'alimentazione dura meno delle ore indicate sull'etichetta della classificazione (tempo di aumento della temperatura). Se l'interruzione dell'alimentazione dura di più, controllingi gli alimenti e consumarli immediamente o ricongelarli solo dopo averli cotti.
• Se il coperchio dell'elettrodomestico non si riapre lavoramente subito dopo che è stato chiuso, non si tratta di un problema, in quanto tale condizione dipende

dalla differenza di pressione che si bilancerà entro pochi minuti consentendo nuovamente l'apertura del coperchio.

• Non conservare medicinali, batteri o sostanze chimiche nell'elettrodomestico. Questo elettrodomestico è destinato ad ambienti residenziali, per cui si sconsiglia di conservare materiali che richiedono temperature rigide.
• Non piegare troppo o tirare il cavo di alimentazione e non toccare la spina con le mani bagnate
• Non conservare nell'elettrodomestico prodotti contenti propellenti inflammabili (ad es. bombolette spray) o sostanze explosive. Pericolo di esplosione!
• Non collocare elementi instabili (oggetti pesanti, contentitori pieni d'acqua) sopra il frigorifero, per evitare lesioni personali dovvute a cadute o scosse elettriche causate dal contatto con l'acqua.
• Non usare apparecchi elettrici all'interno degli scomparti per la conservazione degli alimenti dell'elettrodomestico, se questi non sono del tipo consigliato dal produttore
• Non toccare gli elementi interni di raffreddamento, specialmente con le mani bagnate, per evitare crepe o lesions
• Sono a rischio i bambini, le persona affette da limitazione delle capacità fisiche, mentali o sensoriali, nonché le persone che non conoscono perfettamente

il funzionamento sicuro dell'elettrodomestico. Accertarsi che i bambini e le persone vulnerabili siano consapevoli dei pericoli. Una persona responsabile della sicurezza deve sorvegliare o struire i bambini e le persone vulnerabilitiesi che adoperano l'elettrodomestico. L'elettrodomestico non deve essere utilizzato da bambini di età inferiore a 8 anni.

• I bambini non devono giocare con l'elettrodomestico
• I bambini dai 3agli 8 anni possono riempire e svuotare quello elettrodomestico
• PER gli elettrodomestici dotati di vano congelatore: non conservare liquidi in bottiglia o in lattina (specialmente bevande gassate) nel vano congelatore. Le bottiglie e lattine possono scoppiare!
• PER gli elettrodomestici dotati di vano congelatore: non mettere mai in bocca alimenti surgelati subito dopo averli estratti dal vano congelatore. Pericolo di uszioni dovute alla bassa temperatura!
• Accertarsi sempre che i componenti di plastica e la guarnizione dello sportello siano privi di olio e grasso. In caso contrario, i componenti di plastica e la guarnizione dello sportello diventeranno porosi.
• Prima di ogni'intervento occorre disinserire l'alimentazione elettrica all'elettrodomestico

• Non usare dispositivi meccanici o altri strumenti artificiali per accelerare il processo di sbrinamento, diversi da quelli consigliati dal produttore

• Non utilizzato oggetti appuntiti o acuminati come coltelli o forchette per rimuovere il ghiaccio. Non utilizzato mai asciugacapelli, riscaldatori elettrici o altri elettrodomestici per lo sbrinamento

• Si consiglia di mantenere pulita la spina: eventuali residui di sporco sulla spia possono provocare incendi

• Non cercare di riparare, smontare o modificare personalmente l'elettrodomestico. Per le riparazioni rivolgersi sempre all'assistenza clienti.

• Sorvegliare i bambini durante la pulizia o la manutenzione dell'elettrodomestico.

• Non pulire i ripiani di vetro freddi con acqua calda. Un'improvvisa variazione della temperature cui potte causare la rottura del vetro.

• AVVERTENZA: i tubi del circuito di refrigerazione trasportano una lieve quantità di refrigerante ecologico ma infiammabile (R600a) e di gas isolante (ciclopentano). Questi prodotti non danneggiano lo strato di ozono e non augmentano l'effetto serra. Se il refrigerante fluoriesce, più lesionare gli occhi o incendiarsi.

• Se il circuito di refrigerazione è visibilmente danneggiato:

• Spagnere l'elettrodomestico e staccare la spina alla rete elettrica.

• Tenere lontano dall'elettrodomestico fiamme libero e/o fonti di ignizione.

• Ventilare accuramente il locale per alcuni minuti.

• Informare l'assistenza clienti.

• AVVERTENZA: per scongiurare il rischio di incendi o scosse elettriche, non danneggiare la spina e/o il cavò di alimentazione.

• AVVERTENZA: non adoperare prese multiple o alimentatori portatili. Si sconsiglia l'uso di prolonghe e prese multiple.
• Non tentare di sedersi o stare in piedi sulla parte superiore dell'elettrodomestico, per evitare lesioni personali o danni all'elettrodomestico. Questo elettrodomestico non può essere impilato con altri elettrodomestici.
  Il prodotto è progettato e costruito solo per uso domestico
• É possibile utilizzato solo componenti originali forniti dal produttore. Il produttore garantisce che solo questi componenti soddisfano i requisiti di sicurezza.
• L'apertura prolongata della porta può causare un significativo aumento della temperature nei vani dell'elettrodomestico
• Pulire regolarmente le superfici che possonoVenire a contatto con gli alimenti e i sistemi di scarico accessibili

• Pulire i serbatoi dell'acqua se non sono stati utilizzati per 48 ore; sciacquare l'impianto idrico collegato alla rete idrica se l'acqua non è stata prelevata per 5 giorni

• Conservare la carne e il pesce crudo in apposti contentitori in frigorifero, in modo che non vengano aicontatto con altri alimenti o che non gocciolino su di essi

• Gli scomparti per surgelati a due stelle (se presenti nell'elettrodomestico) sono adatti alla conservazione di alimenti pre-congelati, alla conservazione o alla preparazione di gelati e alla produzione di cubetti di ghiaccio
  Gli scomparti a una, due e tre stelle (se presenti nell'elettrodomestico) non sono adatti al congelamento di alimenti freschi
• Se l'elettrodomestico viene lasciato vuoto per lunghi periodi di tempo, spegnere, sbrinare, pulire, asciugare e lasciare la porta aperta per evitare che si formi muffa all'interno
• Per i frigoriferi cantina: Apparecchio destinato esclusivamente alla conservazione del vino
• Per gli apparecchi a libera installmente: Apparecchio di refrigerazione non destinato ad essere utilizzato come apparecchio da incasso
• Per gli apparecchirawnoso scomparto a 4 stelle: Apparecchio di refrigerazione non idoneo al congelamento di alimenti

Smaltimento degli elettrodomestici usati

Questo elettrodomestico dispone di contrassegno ai sensi della direttiva europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE).

La direttiva RAEE riguarda le sostanje inquinanti (che possocono causare consequences negative per l'ambiente) e i componenti principali (che possocono essere riutilizzati). è importante che i RAEE siano sottomposti a trattamenti specifici in modo da togliere e smaltire in modo corretto gli inquinanti, nonché recuperare e riciclare tutti i materiali.

Spetta ai singoli individui garantire che i RAEE non diventino un problema a livello ambientale. Esistono alcune regole specifiche da rispetto:

• I RAEE non devono essere trattati come rifiuti domestici;
• I RAEE devono essere affidatiagli speciali centri di raccolta gestiti dai comuni o da società autorizzate. In molti stati è disponibileanche un servizio di raccolta porta a porta per i RAEE.

In caso di acquire di nuovi elettrodomestici, quelli vecchi possono essere affidati al venditore che li deve ritirare miglioramente in numero corrispondenteagli elettrodomesticiacquistati,a condizione che i singoli elettrodomestici siano di tipo simile e con le stesse funzioni di quali acquistati.

Conformità

Apponendo il marchio su quello prodotto, confermiamo la conformità a tutti i requisiti di legge europei in materia di sicurezza, salute e tutela ambientale applicabili per legge a quello prodotto.

Garanzia

La garanzia minima è: 2 anni per i Paesi UE, 3 anni per la Turchia, 1 anno per il Regno Unito, 1 anno per la Russia, 3 anni per la Svezia, 2 anni per la Serbia, 5 anni per la Norvegia, 1 anno per il Marocco, 6 mesi per l'Algeria, la Tunisia dessuna garanzia legale richiesta.

Risparmio energetico

Per un maggiore risparmio di energia si consiglia di procedere come segue:

• Installare l'elettrodomestico lontano da fonti di calorie, al riparo dall'irradiazione diretta dei raggi solari e in un ambiente ben ventilato.
• Evitare di conservare alimenti caldi nel frigorifero per evitare di aumento la temperature interna, provocando un funzionamento continuo del compressore.
  Non riempirloecessivamente in modo tale da garantire una corretta circolazione dell'aria.

• Sbrinare l'elettrodomestico in presenza di ghiaccio per facilitare il trasferimento del freddo.

• In caso di mancanza di energia elettrica, si consiglia di lasciare chiusa la porta del frigorifero.

• Aprire o tenere aperte le porte dell'elettrodomestico il meno possibile.
  Evitare di regolare il termometro a temperature troppo basse.
• Togliere la polvere presente nella parte posteriore dell'elettrodomestico.

Per ulteriori informazioni sul prodotto, consultare https://eprel.ec.europa.eu/ o esguire la scansione del QR sull'etichetta energetica fornita con l'apparecchio

Prima del primo utilizzato

Lasciare riposare il frigorifero per almeno quattro ore prima di accenderlo.

Prima del primo utilizzato, si raccomanda di pulire l'internale dell'elettrodomestico con una soluzione di bicarbonato di sodio e acqua calda, e di asciugarlo perfettamente.

Al primo utilizzato, il frigorifero più emettere odori. Tali odori scompariranno mano a mano che l'elettrodomestico si raffredda.

Nota:

L'elettrodomestico si avvia con la temperatura impostata a 3 e rimane in funzione ininterrottamente fino a raggiungere la temperatura corretta.

Se l'elettrodomestico viene spento, attendere cinque minuti prima di riaccenderlo, per evitare di danneggiare il compressore.

Non conservare mai nell'elettrodomestico oggetti infiammabili o esplosivi e acidi o alcali altoamente corrosivi.

Questo frigorifero raffredda gli alimenti raffreddando la parte posteriore interna della cavity.

L'accumulo di brina su questa superficie è normale; la brina, poi, si disperde e viene evacuata tramite un piccolo scarico nella parte inferiore, dove evapora senza produrre danni. La presenza di brina sulla parte posteriori non è indicesi malfunzionamento del frigorifero.

Uso del frigorifero

Non collocare mai liquidi scoperti nel frigorifero.
- Non collocare alimenti caldi nel frigorifero. Lasciare raffreddare a temperatura ambiente gli alimenti caldi prima di collocarli nel frigorifero.
- Per evitare la formazione di brina e condensa difficili da rimuovere, non appoggiare nella contro la parete posteriore del frigorifero.
- Accertarsi che gli alimenti siano puliti e che l'acqua inccesso sia stata rimossa prima di collocarli nel frigorifero.
- Avvolgere o copire gli alimenti prima di collocarli nel frigorifero. Questo accorgimento contribuisce a prevenire la perdita di umidità, a Maintainere gli alimenti freschi e ad evitare odori sgradevoli.
- Ordinare gli alimenti prima di conservarli. Conservare gli alimenti che saranno consumati a breve nella parte anteriore del ripiano, per evitare il deterioramento causato dall'apertura dello sportello per periodi prolongati.
- Non riempireccessivamente il frigorifero. Lo spazio tra gli alimenti devese essere sufficiente per consentire la circolazione dell'aria fredda.
- Lo scongelamento degli alimenti surgelati nella scomparto frigo contribuisce a mantenere bassa la temperatura e a risparmiare energia.
- Non conservare mai la carne cruda sui ripiani sopra la carne cotta o altri prodotti. In tal modo, si evita che i succhi prodotti alla carne cruda contaminino altri alimenti.

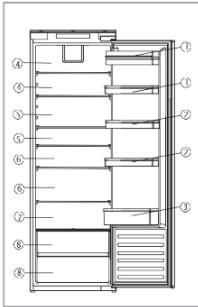

Conservazione

Il frigorifero serve alla conservazione a breve termine degli alimenti. Anche se è possibile mantenereasse temperature,si sconsiglio lunghi periodidi conservazione degli alimenti. Poiché l'aria fredda circola nel frigorifero,la temperatura più variate tra le diversesezioni. Gli alimenti devono essere conservati insezioni diversea seconda del tipo.Lesezioni 6e7 sono le parti piùfreddedelfrigorifero.

1. Burro, formaggi ecc.
2. Alimenti in vasetti e bottiglie
3. Bevande (ad es. latte)
4. Alimenti cotti
5. Yogurt, conserve ecc.
6. Bottiglie da 75 cl, piatti pronti ecc.
7. Carne e pesce freschi
8. Frutta e verdura

La configurazione che consente il maggiore risparmio energetico richiede il posizionamento di cassetti, vani alimenti e ripiani nel prodotto; fare riferimento alle immagini precedenti.

I ripiani del frigoriferro sono essere spostati in base ai requisiti di conservazione nella sezione frigo. Per spostare il ripiano, sollevare la parte posteriore e tirarlo verso l'esterno. Per rimontarlo, fare scivolare indietro il ripiano nella feritoia e abbassare la parte posteriore. I portabottiglie sono sono essere aperti o chiusi a piacimento.

Si consiglia di impostare la temperatura a 4^ nel vano frigorifero
Per la maggior parte delle categorie di alimenti, il tempo di conservazione più lungo nel vano frigorifero si ottiene con temperature più fredde. Poiché alcuni prodotti particolari (come frutta e verdura fresca) possono essere danneggiati da temperature più fredde, si consiglia di conservarli nei cassetti verdura, quando presenti. Se non sono presenti, mantenere un'impostazione media del termostato.

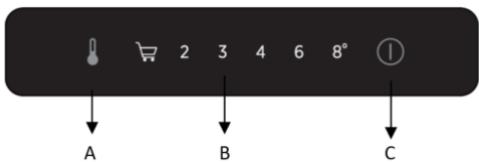

Pannello di controllo

L'immagine{sopra è il pannello di controllo e solo i pulsanti a sinistra e a destra sono funzionali per controllare il frigorifero. Il tasto destro serve per accendere / spagnere il frigorifero, nella tasto sinistro serve per regolare la temperatura.

A. Sensore di regolazione della temperatura del frigoriferro

Questo pulsante serve a regolare la temperatura interna del frigorifero. Premere quello sensore per effettuare la regolazione, premendolo più volte fino a selezionare il livello desiderato.

Le impostazioni vanno da "super cooling", 2^ , 3^ , 4^ , 6^ , 8^ .

Avvia il "super cooling": quando è selezionato il "super cooling", significà che il frigorifero funzioniera a 2^ C per 24 ore, dopodiché la funzione si spegnerà automaticamente, quando tornerà all'impostazione di temperatura originale.

Note: se possibile, evitare di impostare la temperatura su "super cooling" o 2^ izzato il tempo. Ciò contribuià ad alleviare la tensione sul compressore e sulsystema di refrigerazione.

B. Display di impostazione della temperatura del frigorifero

Questo display indica l'impostazione attuale della temperatura. La regolazione della temperatura può essere effettuatatramitequesto display.

Note: Non usi i numeroi per cancellare la temperatura. Utilizzare inceve il pulsante di regolazione della temperature del frigorifero (A).

Posizione	Condizioni
1-2	Estate o temperatura ambiente compresa tra 20 e 35 °C
2-3	Primavera/autunno o temperatura ambiente compresa tra < 20 °C
Supercooling	Funzione supercooling

C. Pulsante di accensione

Premere il pulsante per 3 secondi per accendere o spegnere l'apparecchiatura.

Questo prodotto è dotato di una funzione di memoria di spegnimento o interruzione dell'alimentazione.

Cura e pulizia

Prima di effettuare la pulizia o la manutenzione, scollegare sempre l'elettrodomestico alla fonte di alimentazione.

Pulire regolamente lesezioni frutta e verdura con una soluzione di bicarbonato di sodio sciolto in acqua tiepida. Non adoperare prodotti o detersivi abrasivi. Dopo il lavaggio, sciacquare e asciugare perfettamente.

Pulire a mano i ripiani, i cassetti e i balconcini separatamente con un po' d'acqua e detersivo liquido per stoviglie. Non collocare gli accessori in lavastoviglie.

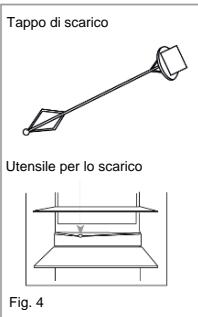

Il foro di scarico dell'acqua sul retro dello scomparto frigorifero deve essere pulito periodicamente per evitare che l'acqua scongelata si raccolga all'interno dello scomparto. L'utensile per lo scarico più essere utilizzato per pulire il foro di scarico.

Se I'elettrodomestico non verrà utilizzato per lunghi periodi, staccare

la spina e pulirlo. Lasciare socchiusi gli sportelli per evitare la formazione di muffa e odori sgradevoli.

Sbrinamento del frigorifero

Il frigorifero si sbrina da solo. L'acqua che si produce esce dal frigorifero atraverso il canale sul retro del frigorifero, a meno che il foro di scarico non sia ostruito. è importante tenere sempre

libero il canale utilizzando l'utensile per la pulizia e per lo scarico in dotazione. L'acqua scongelata si raccoglie nella vaschetta di evaporazione sul retro dell'elettrodomestico e viene dissipata tramite evaporazione.

Note: se nel frigorifero si formano regolarmente poze d'acqua e accumuli di brina o sinota che il compressore è sempre in funzione, è probabile che lo sportello non sigilli perfettamente l'elettrodomestico. Il problema potrebbe essere causato da una guarnizione difettosa dello sportello, dal montaggio errato, dal peso eccessivo dello sportello decorativo. Per ulteri informazioni, consultare la sezione relativa alla soluzione dei problemi.

Sostituzione della lampada

Se l'illuminazione a LED si guasta, delve essere sostituita solo da tecnici dell'assistenza autorizzati. In caso di guasto dell'illuminazione interna del frigorifero, rivolgersi all'assistenza clienti per chiedere un intervento. I contatti sono riportati sulla copertina posteriori di quello manuale.

Disponibilità dei ricambi

• Termostati, sensori di temperatura, schede a circuiti stampati e sorgenti luminose sono disponibili per un periodo minimo di sette anni dall'immissione sul mercato dell'ultima unità del modello;
• Maniglie e cerniere delle porte, vassoi e cesti sono disponibili per un periodo minimo di sette anni e guarnizioni delle porte per un periodo minimo di dieci anni dall'immissione sul mercato dell'ultima unità del modello;

Solutione dei problemi

In caso di problemi con l'elettrodomestico, consultare le soluzioni indicate prima di chiamare l'assistenza clienti.

Se I'elettrodomestico non funziona, controllare:

• Se all'elettrodomestico arrivava corrente.
• Se i fusibili domestici sono integri e se il fusabile nella spina è bruciato.
  Se il frigorifero è stato spento.
• Se la presa di corrente funziona. Per effettuare esta prova, insere un altre apparecchio elettrico per controllare se la presa di corrente è difettosa.

Se I'elettrodomestico funziona male, controllare:

• Se l'elettrodomestico è sovraccarico.
• Se il termostato è impostato su una temperatura adeguata.
• Se gli sportelli si chiudono perfettamente.
• Se ilsystemadi raffreddamento sul retro dell'elettrodomestico è pulito e privo di polvere e non tocca la parete posteriori.
• Se la ventilazione laterale e posteriore è sufficiente.
• Il problema può verificarsi se gli sportelli decorativi non sono montati correttamente, per cui lo sportello del frigorifero non si chiude perfettamente lasciando entrare aria calda. In caso di dubbi, chiedere all'installatore di controllare gli sportelli decorativi.

Se l'elettrodomestico è rumoroso, controllare:

• Se l'elettrodomestico è a livello ed è stabile.

• Se le pareti laterali e quella posteriore sono libero e nessuno oggett ooggia sull'elettrodomestico.

• Nota: il gas refrigerante che circola nelle tubazioni del frigo più produrre un lieve rumore (come di bollicine)anche quando il compressore non è in funzione.

Se I'elettrodomestico emette un segnale acustico, controllare:
- Se che lo sportello è chiuso. L'allarme viene emesso 60 secondi dopo l'apertura dello sportello.

In presenza di acqua nella base del frigorifero, effettuare i seguenti controlli:

• Accertarsi che il foro di scarico sul retro dello scomparto sia libero.

Se si è formato ghiaccio sulla parete posteriore del frigorifero:

• Énormale che si formino goccioline di ghiaccio sulla parete posteriore del frigorifero. Ciò non costituisce un difetto dell'elettrodomestico.
• Accertarsi che nessun oggett oll'internalo del frigorifero sa a contatto con la parete posteriore.
• Accertarsi che l'apertura dello sportello dell'elettrodomestico opponga una certa resistenza. Se lo sportello si apré al minimo tocco, è possible che la guarnizione dello sportello debba essere sostituita.
• Accertarsi che la guarnizione dello sportello non sia piegata o danneggiata e che non contenga detriti. Se non è possible risolverve personalmente il problema, rivolgersi all'assistenza clienti per la sostituzione della guarnizione.
• Il problema cui verificarsi se gli sportelli decorativi non sono montati correttamente. In caso di dubbi, chiedere all'institutare di controllare gli sportelli decorativi.

Se l'unità a LED nell'elettrodomestico non funziona:

• Rivolgersi all'assistenza clienti per chiedere un intervento.

Assistenza tecnica

Per contattare l'assistenza tecnica, visitare il nostro除去 Web: https://corporate.haier-europe.com/en/. Nella sezione "websites", scegli lamarca del loro prodotto e il loro paese. Verrai reindirizzato al除去 specifico dove potrai trovare il numero di Telefono e il modulo per contattare l'assistenza tecnica

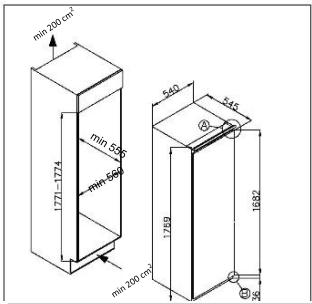

Installazione

Questo elettrodomestico non deve mai essere installato vicino a fonti di calore (ad es. termosifoni o fornelli) né in luoghi umidi.

Per l'installazione di questo elettrodomestico occorro almeno due persone. I bordi di quello elettrodomestico possono essere taglienti. Indossare dispositivi di protezione personale adeguati all'attività e all'ambiente.

• Per accertarsi che l'elettrodomestico sia a livello, agire sui piedini regolabili in altezza nella parte anteriore dell'elettrodomestico.
• Ilsystemadi raffreddamento sul retro dell'elettrodomestico nondevetocare laparete posteriori.Maggiore la distanza, meglio e.
• L'elettrodomestico delve essere installato in modo da garantire un'adeguata ventilazione. Accertarsi che vi sia spazio libero sopra l'elettrodomestico per consentire la fuoriuscita dell'aria e che vi sia spazio tra la parte posteriori dell'elettrodomestico e la parete.

NON INCLINARE OLTRE 40^

Installare il frigorifero in un luogo in cui la temperatura ambientale corrisponda alla classe climaticaindicata nell'etichetta dell'apparechio:

• Temperata estesa (SN): «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 10^ e 32^
• Temperata (N): «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 16^ e 32^ »
• Subtropicale (ST): «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 16^ e 38^ »
• Tropicale (T): «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 16^ e 43^ »

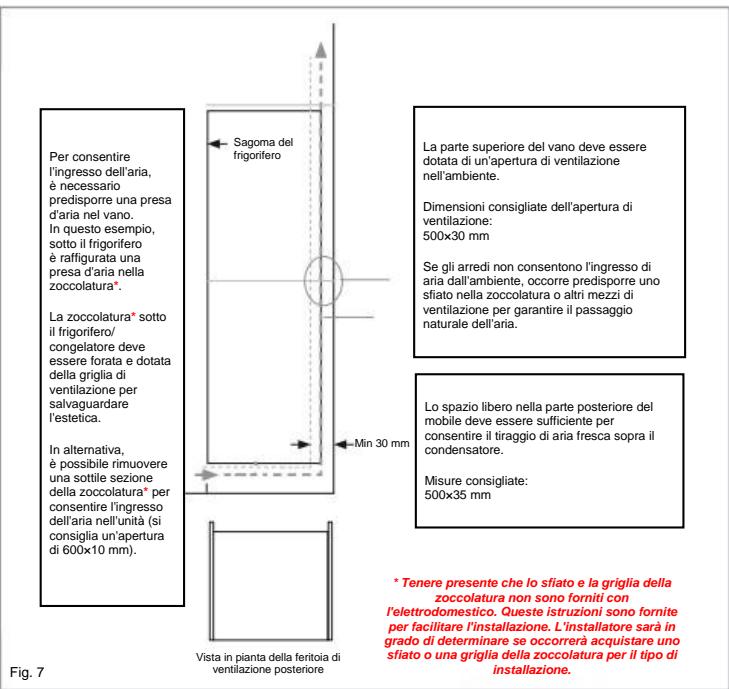

Ventilazione

Quando si installa un frigorifero in una cucina componibile, è molto importante considerare la ventilazione. Il calore rimioso dallo scomparto di raffreddamento deve essere dissipato nell'atmosfera. Una ventilazione inadequata può causare gusti prematuri del compressore, consumi energetici eccessivi e gusti totali delsystema, e può invalidare la garanzia fornita con l'elettrodomestico. I prodotti da installment in un mobile alto sono soggetti ai seguenti requisiti:

Il canale aperto nella parte posteriore è illustrato chiaramente. Per il correttto funzionamento dell'elettrodomestico è importante che la parte superiore dell'involucro non sia ostruita. Nella maggior parte dei casi, è sufficiente un canale profondo 40-50 mm.

È necessario un foro di ventilazione nella zoccolatura dell'unità in modo da garantire lo scambio termico e il tiraggio dell'aria sopra il compressore. Il flusso d'aria necessario può essere ottenuto rimuovendo una sottile sezione della zoccolatura (si consiglia un'apertura di almeno 600 × 10 ~mm ).

In generale, magiore è aria che può entrare e uscire, migliorè è il funzionamento del prodotto.

Installazione nel vano

Con l'aiuto di almeno un'altra persona, spostare l'elettrodomestico nel vano. Alla base dell'elettrodomestico sono presenti due piastre metalliche. Su queste piastre montare i distanziatori bianchi (Fig. 8) forniti in dotazione, comeindicato nella Fig.9.

Inserire l'lettrodomestico nella collocandolo sul latto opposite delle cerniere e accertarsi che la distanza tra l'lettrodomestico e l'incasso sa 3-5 mm.

1

Accertarsi che lo sportello dell'eletrodomestico sia allineato allo sportello della colonna e fissare i coperchi in plastica contentu nel sacchetto degli accessory.

2

Avitata la parte inferiore dell'eletrodomestico.

Applicare la guarnizione all'elettrodomestico e tagliare la parte inccesso, se necessario. Montare le parti inferiore con i coperchi in plastica.

3

4

Accertarsi che i labbri dei distanziatori siano a livello con il labbro della base del vano.

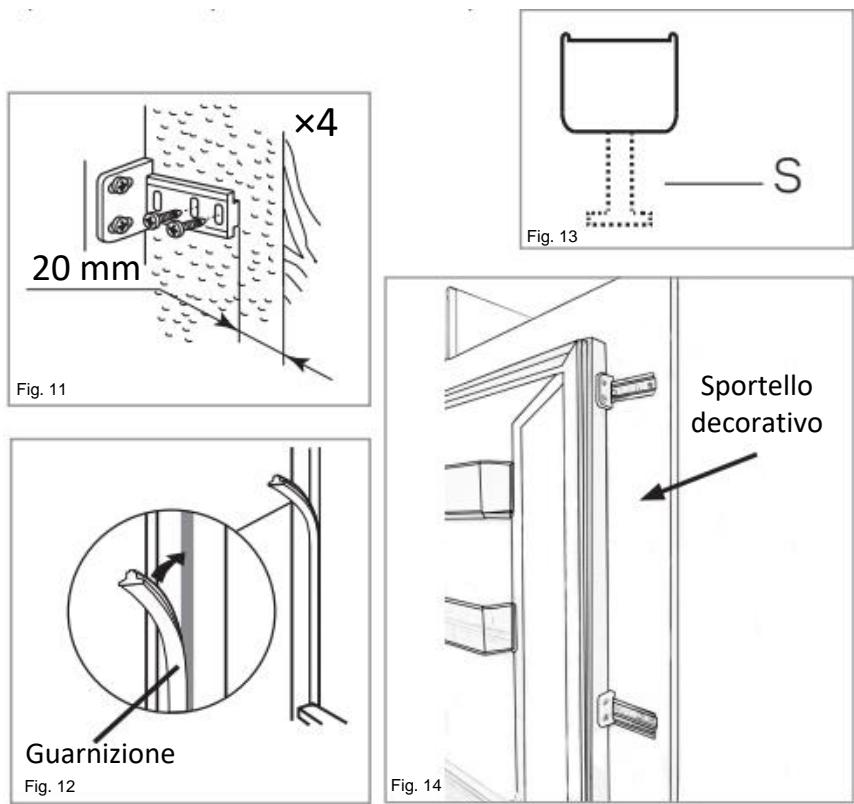

Montaggio dello sportello decorativo

• Accertarsi che vi sia una distanza di 3-4 mm tra il lato non incernierato e la parete del vano.
• Individuare il cursore nella staffa e fissarlo allo sportello decorativo a 20-22 mm di distanza dal bordo, come illustrato in Fig. 11, in modo che il cursore sia posizionato centralmente e orizzontalmente all'interno della staffa. Stringere saldamente a mano.
• Riempire lo spazio sul lato non incernierato con la guarnizione o la striscia di tenuta fornita in dotazione, come migliorato in Fig. 12.
• L'aspetto finale dei cursori dello sportello deve essere simile a quello illustrato in Fig. 14, che raffigura due cursori in posizione.
• Accertarsi che lo sportello dell'elettrodomestico si apra, si chiuda e sigilli perfettamente l'elettrodomestico.

Al termine, se I'elettrodomestico e inserto correttamente nel vano, piegare e far scattare le parti dei distanziatori bianchi contrassegnati con la lettera "S", come indicato dal contorno tratteggiato in Fig. 13. Lasciare il resto del coperchio del distanziatore in posizione sopra le piastre metalliche.

Importante: al termine dell'infallazione, accertarsi che l'elettrodomestico sa fissato all'interno dell'unità e che gli sportelli si aprano e si chiudano correttamente. Se le guarnizioni degli sportelli

oppongono resistenza all'apertura degli sportelli, è probabile che l'elettrodomestico e/o gli sportelli decorativi non siano stati montati correttamente.

Inversione dello sportello dell'elettrodomestico

Si raccomanda di chiedere aiuto a un'altra persona per sostenere gli sportelli durante l'esecuzione di但这a operazione. Indossare dispositivi di protezione personale adeguati all'attività da svolgere. Preparare una superficie con un asciugamano morbido e pulito (o simile) dove collocare lo sportello durante queste operazioni.

Smontare il coperchio della cerniera superiore destra e la cerniera con un cacciavite.

1

Rimuovere lo sportello.

2

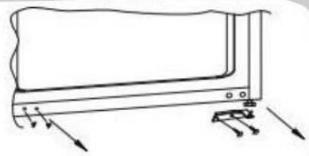

Smontare la cerniera inferiore destra e i tappi di plastica a sinistra, e rimosarli sul lato opposoto.

3

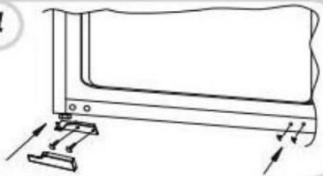

Montare la cerniera superiore destra in basso a sinistra, quando montare il coperchio.

4

Collocare lo sportello sulla cerniera inferiore e montare le cerniere dal basso versusl'alto,accertandosi che 1-2-3 siano molto vicini.

5

Accertarsi che le guarnizioni sigillino perfettamente lo sportello:

Ènormale che la guarnizione si comprima dopo l'inversione dello sportello. Con lo sportello chiuso, espandere la guarnizione con un asciugacapelli e riempire lo spazio tra lo sportello e l'involucro dell'elettrodomestico.

Non avvincare eccessivamente l'asciugacapelli all'elettrodomestico, altrimenti la guarnizione potrebbe danneggiarsi. Una distance di circa 10 cm dovrebbe essere adeguata.

Al termine, lasciare raffreddare la guarnizione e lo sportello prima di toccarli. Dopo esta operazione, la guarnizione dovrebbe rimanere in posizione.

OVERZICH
