MANUALE UTENTE DV 1205 BLACK & DECKER

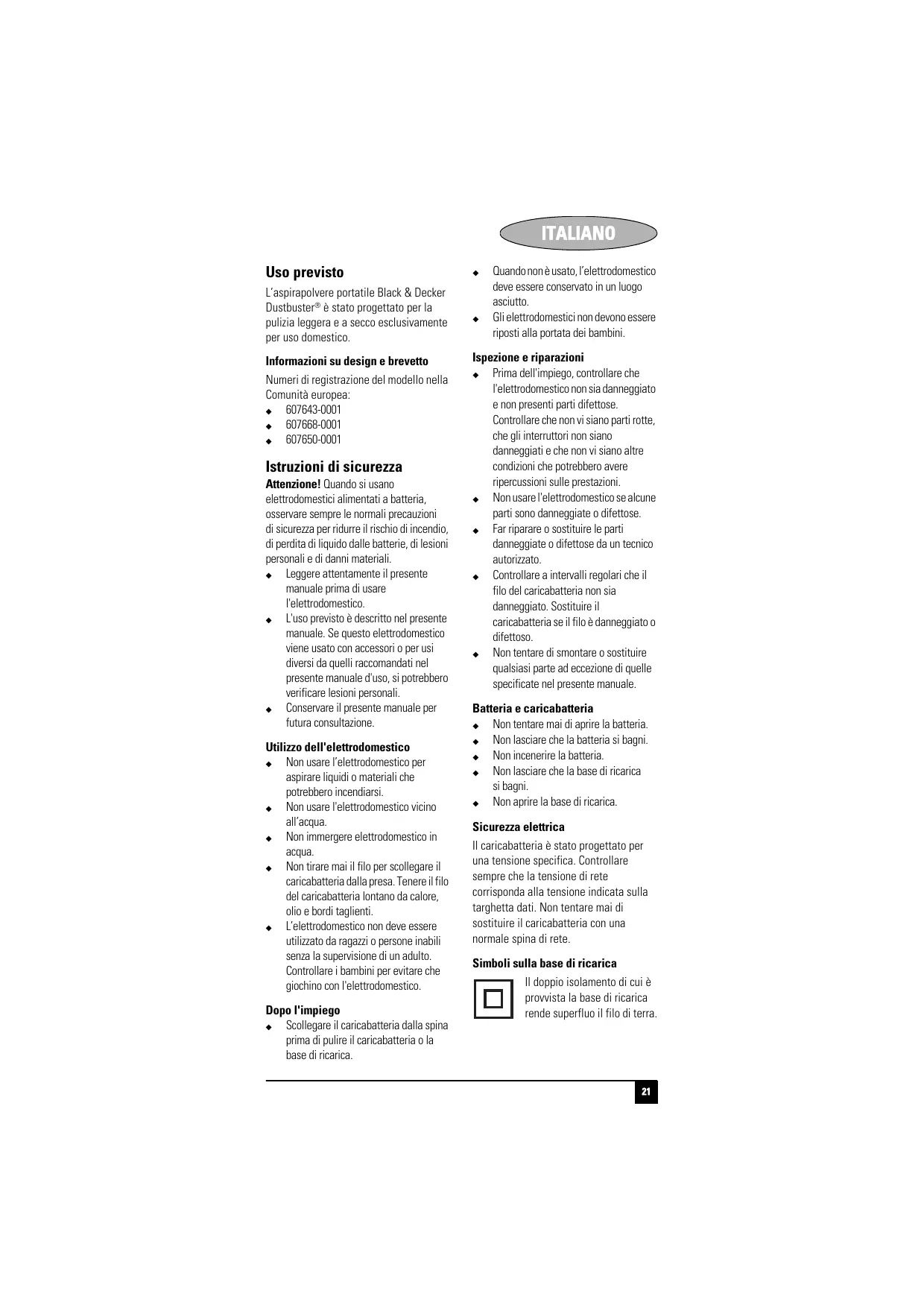

ITALIANO Uso previsto Italiano

L’aspirapolvere portatile Black & Decker Dustbuster® è stato progettato per la pulizia leggera e a secco esclusivamente per uso domestico. Informazioni su design e brevetto Numeri di registrazione del modello nella Comunità europea: X 607643-0001 X 607668-0001 X 607650-0001

Istruzioni di sicurezza Attenzione! Quando si usano elettrodomestici alimentati a batteria, osservare sempre le normali precauzioni di sicurezza per ridurre il rischio di incendio, di perdita di liquido dalle batterie, di lesioni personali e di danni materiali. X Leggere attentamente il presente manuale prima di usare l'elettrodomestico. X L'uso previsto è descritto nel presente manuale. Se questo elettrodomestico viene usato con accessori o per usi diversi da quelli raccomandati nel presente manuale d'uso, si potrebbero verificare lesioni personali. X Conservare il presente manuale per futura consultazione. Utilizzo dell'elettrodomestico X Non usare l’elettrodomestico per aspirare liquidi o materiali che potrebbero incendiarsi. X Non usare l'elettrodomestico vicino all’acqua. X Non immergere elettrodomestico in acqua. X Non tirare mai il filo per scollegare il caricabatteria dalla presa. Tenere il filo del caricabatteria lontano da calore, olio e bordi taglienti. X L’elettrodomestico non deve essere utilizzato da ragazzi o persone inabili senza la supervisione di un adulto. Controllare i bambini per evitare che giochino con l'elettrodomestico. Dopo l'impiego X Scollegare il caricabatteria dalla spina prima di pulire il caricabatteria o la base di ricarica.

X X Quando non è usato, l’elettrodomestico deve essere conservato in un luogo asciutto. Gli elettrodomestici non devono essere riposti alla portata dei bambini.

Ispezione e riparazioni X Prima dell'impiego, controllare che l'elettrodomestico non sia danneggiato e non presenti parti difettose. Controllare che non vi siano parti rotte, che gli interruttori non siano danneggiati e che non vi siano altre condizioni che potrebbero avere ripercussioni sulle prestazioni. X Non usare l'elettrodomestico se alcune parti sono danneggiate o difettose. X Far riparare o sostituire le parti danneggiate o difettose da un tecnico autorizzato. X Controllare a intervalli regolari che il filo del caricabatteria non sia danneggiato. Sostituire il caricabatteria se il filo è danneggiato o difettoso. X Non tentare di smontare o sostituire qualsiasi parte ad eccezione di quelle specificate nel presente manuale. Batteria e caricabatteria X Non tentare mai di aprire la batteria. X Non lasciare che la batteria si bagni. X Non incenerire la batteria. X Non lasciare che la base di ricarica si bagni. X Non aprire la base di ricarica. Sicurezza elettrica Il caricabatteria è stato progettato per una tensione specifica. Controllare sempre che la tensione di rete corrisponda alla tensione indicata sulla targhetta dati. Non tentare mai di sostituire il caricabatteria con una normale spina di rete. Simboli sulla base di ricarica Il doppio isolamento di cui è provvista la base di ricarica rende superfluo il filo di terra.

130oC Trasformatore di isolamento con protezione incorporata. L’alimentazione di rete è separata elettricamente dall’erogazione del trasformatore. L’alimentatore si spegne automaticamente se la temperatura ambiente aumenta eccessivamente. Di conseguenza l’alimentatore diventa inutilizzabile. In questi casi la base di ricarica deve essere scollegata dall’alimentazione di rete e portata presso un centro di assistenza autorizzato per le necessarie riparazioni. La base di ricarica può solo essere usata all’interno.

Caratteristiche 1. Prolunga della bocchetta raccoglipolvere 2. Bocchetta raccoglipolvere 3. Pulsante di rilascio 4. Interruttore di accensione (modello DV9605 a due velocità) 5. Indicatore di carica 6. Pulsante di pulitura filtro (DV1205 e DV9605) 7. Base di ricarica

Il suffisso Y seguito dalla lettera N è usato per i modelli dotati di batteria NiMH.

Montaggio Montaggio a parete della base di ricarica La base di ricarica può essere sistemata su un piano di lavoro o fissata a parete per avere un posto comodo dove riporre l’elettrodomestico e dove ricaricarlo. Quando si fissa la base sulla parete, accertarsi che il metodo usato sia idoneo al tipo di parete e al peso dell’elettrodomestico.

Assemblaggio Montaggio degli accessori (figg. A e B) Questi modelli sono forniti con alcuni o con tutti gli accessori elencati di seguito. X Una bocchetta a lancia (8) per spazi limitati. X Una spazzola (9) per mobili e scale Gli accessori si montano come descritto di seguito: X Prendere gli accessori dall’apposita sede sull’elettrodomestico o sulla base di ricarica (7) (figg. L e M). X Inserire l’accessorio desiderato nella parte frontale dell’elettrodomestico.

Fig. A 8. Bocchetta a lancia 9. Spazzola a pennello

Identificazione del prodotto

X Il modello può essere determinato dai suffissi dei codici usati per i numeri di catalogo. Nel presente manuale si descrivono i seguenti numeri di catalogo: X DV60XXY/DV72XXY/DV96XXY/ DV12XXY. Il suffisso XX corrisponde ai seguenti modelli: X 05: Tutti gli elettrodomestici sono forniti con bocchetta a lancia e spazzola. Il suffisso Y identifica la gamma di colori/ finiture disponibili. 22

X Prima dell’utilizzo, caricare la batteria per almeno 16 ore. Appoggiare sempre l’elettrodomestico sulla base di ricarica quando non è utilizzato.

Ricarica della batteria (fig. C) Prima della ricarica della batteria: X Accertarsi che la prolunga della bocchetta raccoglipolvere (1) sia inserita nella bocchetta stessa (2). X Accertarsi che l’elettrodomestico sia spento. La batteria non si ricarica se l’interruttore di accensione (4) è regolato su acceso. X Appoggiare l’elettrodomestico sulla base di ricarica (7) come illustrato.

ITALIANO X Collegare il caricabatteria. Accendere l’alimentazione di rete.

L’indicatore di carica (5) si accende. X Lasciare che l’elettrodomestico si ricarichi per almeno 16 ore. Durante la ricarica, il caricabatteria potrebbe riscaldarsi. Si tratta di un fatto normale che non indica che vi è un problema. L’elettrodomestico può essere lasciato collegato indefinitamente al caricabatteria, L’indicatore di carica (5) si accende se l’elettrodomestico è montato sul caricabatteria collegato a una presa elettrica. Attenzione! Non caricare la batteria a temperature ambiente inferiori a 4 °C o superiori a 40 °C. Regolazione della bocchetta raccoglipolvere (fig. D) X Allungare la bocchetta raccoglipolvere (2) estraendone la prolunga (1) fino a quando si aggancia in sede. X Far rientrare la prolunga della bocchetta raccoglipolvere (1) premendo la zona (12) contrassegnata dalla freccia e facendo rientrare la prolunga (1) nella bocchetta raccoglipolvere (2). Accensione e spegnimento (figg. E ed F) X Per accendere l’elettrodomestico, far scorrere in avanti l’interruttore di accensione (4). X Per spegnere l’elettrodomestico, far scorrere indietro l’interruttore di accensione (4). DV1205 e DV9605 – Massima forza aspirante (fig. G) Per poter mantenere la massima forza aspirante, pulire regolarmente i filtri durante l’impiego. X Far scorrere varie volte su e giù il pulsante di pulitura del filtro (6) per far uscire la polvere che intasa i filtri (10 e 11).

Pulizia e manutenzione Attenzione! Pulire regolarmente i filtri (10 e 11).

Pulitura della bocchetta raccoglipolvere e dei filtri (figg. H - K) I filtri sono riutilizzabili e devono essere puliti regolarmente. X Premere il pulsante di rilascio (3) ed estrarre la bocchetta raccoglipolvere (2). X Svuotare la bocchetta raccoglipolvere (2) (fig. I). X Estrarre i filtri (10 e 11) ruotandoli in senso orario (fig. J). X Dividere i filtri (10 e 11) X Spazzolare via l’eventuale polvere presente sui filtri (10 e 11). X Lavare i filtri in acqua calda e detergente adatto (fig. K). Se necessario, è anche possibile lavare la bocchetta raccoglipolvere (2). Attenzione! Non immergere l'elettrodomestico in acqua. X Accertarsi che la bocchetta raccoglipolvere (2) e i filtri (10 e 11) siano asciutti. X Rimettere i filtri (10 e 11) sull’elettrodomestico, ruotandoli in senso antiorario fino a quando si insediano. X Rimontare la bocchetta raccoglipolvere (2) sull’elettrodomestico. Accertarsi che la bocchetta raccoglipolvere si agganci in sede. Attenzione! Non usare mai l’elettrodomestico senza i filtri. La raccolta ottimale della polvere si ottiene solo con i filtri puliti. Sostituzione dei filtri I filtri devono essere sostituiti ogni 6 - 9 mesi e quando sono usurati o danneggiati. I filtri di ricambio sono reperibili presso il rivenditore Black & Decker (n. cat. VF70): X Estrarre i vecchi filtri come descritto in precedenza. X Inserire i nuovi filtri come descritto qui sopra. Conservazione degli accessori (figg. L e M) X Premere gli accessori nei rispettivi supporti fino a quando si agganciano in sede. 23

ITALIANO Protezione dell’ambiente Raccolta differenziata. Questo prodotto non deve essere smaltito con i normali rifiuti domestici. Nel caso in cui l’elettrodomestico debba essere sostituito o comunque non serve più, pensare alla tutela dell’ambiente. È infatti possibile restituirlo ai tecnici Black & Decker che provvederanno a smaltirlo in modo sicuro per l’ambiente. La raccolta differenziata dei prodotti e degli imballaggi utilizzati consente il riciclaggio dei materiali e il loro continuo utilizzo. Il riutilizzo dei materiali riciclati favorisce la protezione dell’ambiente prevenendo l’inquinamento e riduce il fabbisogno di materie prime. Seguire la regolamentazione locale per la raccolta differenziata dei prodotti elettrici che può prevedere punti di raccolta o la consegna dell’elettrodomestico al rivenditore presso il quale viene acquistato un nuovo prodotto. Black & Decker offre ai suoi clienti la possibilità di riciclare i prodotti Black & Decker che hanno esaurito la loro vita di servizio. Per usufruire di tale servizio, è sufficiente restituire il prodotto a qualsiasi tecnico autorizzato, incaricato della raccolta per conto dell’azienda. Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicato nel presente manuale. In alternativa, un elenco completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi postvendita sono disponibili su Internet presso: www.2helpU.com.

Batteria (fig. N) Se si desidera smaltire il prodotto personalmente, estrarre la batteria come descritto di seguito e smaltirla in base ai regolamenti in vigore. X Prima di eseguire una ricarica, è preferibile lasciare che la batteria si scarichi del tutto facendo funzionare l’elettrodomestico fino a quando il motore si ferma. X Premere il pulsante di rilascio (3) ed estrarre la bocchetta raccoglipolvere (2). X Estrarre i filtri (10 e 11) ruotandoli in senso orario (fig.J). X Svitare le sette viti che tengono unito il corpo dell’elettrodomestico. X Staccare a metà il coperchio dal vano. X Per i numeri di catalogo DV60XXY e DV72XXY: - estrarre l’intero gruppo motore/ ventilatore/batteria. X Per i numeri di catalogo DV96XXY e DV12XXY: - scalzare il coperchietto dal cursore di pulitura del filtro e svitare la vite di fissaggio del cursore. - estrarre quindi l’intero gruppo motore/ventilatore/batteria. X Scollegare la batteria dal gruppo principale. X Imballare la batteria in modo idoneo per evitare che i terminali possano essere cortocircuitati. X Portare la batteria da un rivenditore autorizzato o presso un centro di riciclaggio di zona. Una volta tolta, la batteria non può essere rimontata. Dati tecnici DV60XXY DV72XXY Tensione V c.c. 6,0 7,2 Tipo di NiCd/NiMH NiCd/NiMH batteria Peso kg 0,9 1,0 DV96XXY DV12XXY Tensione V c.c. 9,6 12,0 Tipo di NiCd/NiMH NiCd/NiMH batteria Peso kg 1,3 1,4

ITALIANO Alimentatore Tensione in ingresso Tempo di ricarica approssimativo (minimo)

Dichiarazione CE di conformità DV60XXY, DV72XXY, DV96XXY, DV12XXY Black & Decker dichiara che i presenti prodotti sono conformi alle normative: 89/336/CEE, 2006/95/CE, EN 55014, EN60335, EN 61000

Kevin Hewitt Direttore tecnico prodotti di consumo Spennymoor, County Durham DL16 6JG, Regno Unito 14-03-2007

Garanzia Certa della qualità dei suoi prodotti, Black & Decker offre una garanzia eccezionale. Il presente certificato di garanzia è complementare ai diritti legali e non li pregiudica in alcun modo. La garanzia è valida entro il territorio degli Stati membri dell’Unione Europea e dell’EFTA (European Free Trade Area).

X Il prodotto non abbia subito danni causati da oggetti o sostanze estranee oppure incidenti; Il prodotto non abbia subito tentativi di riparazione non effettuati da tecnici autorizzati né dall’assistenza Black & Decker.

Per attivare la garanzia è necessario esibire la prova comprovante l’acquisto al venditore o al tecnico autorizzato. Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicato nel presente manuale. Altrimenti un elenco completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet presso: www.2helpU.com I clienti che desiderano registrare il nuovo prodotto Black & Decker e ricevere gli aggiornamenti sui nuovi prodotti e le offerte speciali, sono invitati a visitare il sito Web (www.blackanddecker.it). Ulteriori informazioni sul marchio e la gamma di prodotti Black & Decker sono disponibili all'indirizzo www.blackanddecker.it.

Se un prodotto Black & Decker risulta difettoso per qualità del materiale, della costruzione o per mancata conformità entro 24 mesi dalla data di acquisto, Black & Decker garantisce la sostituzione delle parti difettose, provvede alla riparazione dei prodotti se ragionevolmente usurati oppure alla loro sostituzione, in modo da ridurre al minimo il disagio del cliente a meno che: X Il prodotto non sia stato destinato ad usi commerciali, professionali o al noleggio; X Il prodotto non sia stato usato in modo improprio o scorretto;
