MANUALE UTENTE LCDKD435XG8096BAEP SONY

Guida di riferimento

• Todas as outras marcas registadas são propriedade dos seus respetivos proprietários. Per fissare il supporto da tavolo, consultare la Guida di installazione. Introduzione Grazie per avere scelto questo prodotto Sony. Prima di mettere in funzione il televisore, si prega di leggere attentamente il presente manuale e di conservarlo per farvi riferimento in futuro. Nota Sommario

• Prima di mettere in funzione il televisore, leggere le “Informazioni di sicurezza” (pagina 2).
• Leggere le Avvertenze sulla sicurezza per ulteriori informazioni sulla sicurezza.
• Le immagini e le illustrazioni utilizzate nella Guida all’installazione e nel presente manuale servono esclusivamente come riferimento e possono differire dal prodotto effettivo.
• La “xx” che compare nel nome del modello corrisponde a un codice numerico legato al design, al colore o al sistema TV. Guida NOTA IMPORTANTE. . . . . . . . . . . . . . . . . . . . . 2 Informazioni di sicurezza . . . . . . . . . . . . . . . . 2 Parti e comandi . . . . . . . . . . . . . . . . . . . . . 4 Comandi e indicatori . . . . . . . . . . . . . . . . . . . 4 Uso del telecomando. . . . . . . . . . . . . . . . . 6 Descrizione delle parti del telecomando . . . 6 Schema di collegamento. . . . . . . . . . . . . . 8 Installazione del televisore a parete. . . . 10 Uso della staffa di montaggio a parete opzionale. . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 Rimozione del supporto da tavolo dal televisore . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 Risoluzione dei problemi. . . . . . . . . . . . . 12 Problemi e soluzioni. . . . . . . . . . . . . . . . . . . 12 Caratteristiche tecniche. . . . . . . . . . . . . . 13 Connessione Internet e privacy dei dati Questo prodotto si connette a Internet durante la configurazione iniziale non appena si collega una rete, al fine di verificare la connessione a Internet e, in seguito, per configurare la schermata Home. L’indirizzo IP viene utilizzato in questa e in tutte le altre connessioni a Internet. Se non si desidera utilizzare l’indirizzo IP, non configurare la funzione Internet wireless e non collegare un cavo Internet. Consultare le informazioni sulla privacy presentate nelle schermate di configurazione per ulteriori dettagli sulle connessioni a Internet. Consultare ulteriori informazioni sulla risoluzione dei problemi e altre informazioni utili direttamente dal televisore. Premere HELP sul telecomando per visualizzare un elenco di argomenti o per la ricerca con parola chiave. Guida (manuale) Per informazioni più dettagliate, selezionare [Guida] dal menu Guida del televisore. E inoltre possibile controllare la Guida dal PC o dallo smartphone (le informazioni sono fornite nella copertina posteriore del presente manuale). Ubicazione della targhetta di identificazione Le etichette indicanti il modello, la data di produzione (anno/ mese) e la tensione di alimentazione sono ubicate sul retro del televisore o sull'imballo. Per i modelli con alimentatore esterno: Le etichette relative all'alimentatore, al modello e al numero di serie si trovano sul lato inferiore. NOTA IMPORTANTE Nota per le apparecchiature radio Il fabbricante, Sony Visual Products Inc., dichiara che i tipi di apparecchiatura radio KD-75XG8096, KD-65XG8196, KD-65XG8096, KD-55XG8196, KD-55XG8096, KD-49XG8196, KD-49XG8096, KD-43XG8196, KD-43XG8096 sono conformi alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: http://www.compliance.sony.de/ Avviso per i clienti: le seguenti informazioni si riferiscono esclusivamente ad apparecchi venduti in paesi che applicano le direttive UE. Per la presente apparecchiatura radio, si applicano le seguenti restrizioni relative alla messa in servizio o relative ai requisiti per l’autorizzazione all’uso in AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo: la restrizione della banda 5.150-5.350 MHz si limita esclusivamente al funzionamento in interni. Informazioni di sicurezza Installazione/Impostazione Installare e utilizzare il televisore attenendosi alle istruzioni di seguito al fine di evitare il rischio di incendi, scosse elettriche o danni e/o lesioni. 2IT Installazione
• Il televisore deve essere installato in prossimità di una presa di corrente facilmente accessibile.
• Posizionare il televisore su una superficie stabile e piana per evitare che possa cadere e causare lesioni personali o danni materiali.
• Installare il televisore in una posizione che non permetta di tirarlo, spingerlo o rovesciarlo.
• Installare il televisore in modo che il relativo supporto da tavolo non sporga dal supporto del televisore (non in dotazione). Se il supporto da tavolo sporge dal supporto del televisore, il televisore potrebbe rovesciarsi o cadere e causare danni alle persone o al televisore stesso.

• Nel caso in cui si renda necessario trasportare il televisore per farlo riparare o per un trasloco, richiuderlo sempre nell’imballaggio originale. Prevenzione delle cadute KD-75XG80xx/65XG81xx/65XG80xx/55XG81xx/ 55XG80xx

Vite M6 (non in dotazione)

Cavo (non in dotazione)

• Per l’installazione a parete rivolgersi esclusivamente a personale qualificato.
• Per motivi di sicurezza, si consiglia caldamente di utilizzare esclusivamente accessori Sony, come ad esempio: Staffa di montaggio a parete SU-WL450
• Fissare la staffa di montaggio a parete al televisore utilizzando esclusivamente le viti fornite in dotazione. Le viti in dotazione sono come appaiono nell’illustrazione, misurate dalla superficie di fissaggio della staffa di montaggio a parete. Il diametro e la lunghezza delle viti differiscono in base al modello di staffa per il montaggio a parete. L’uso di viti diverse da quelle in dotazione può determinare danni interni al televisore o provocarne la caduta, ecc. 1,5 N·m {15 kgf·cm}

Vite (non in dotazione)

Vite M6 (non in dotazione)

Vite (M6) Staffa di montaggio a parete Coperchio posteriore del televisore Trasporto

• Prima di trasportare il televisore, scollegare tutti i cavi.
• Per trasportare un televisore di grandi dimensioni sono necessarie due o tre persone.
• Quando si trasporta il televisore manualmente, sostenerlo come mostrato sotto. Non praticare pressione sul pannello LCD e sulla cornice intorno allo schermo.
• Quando si solleva o si sposta il televisore, tenerlo saldamente dal lato inferiore. Cavo (non in dotazione)

Vite (non in dotazione)

• Durante il trasporto, non sottoporre il televisore a urti o vibrazioni eccessive.

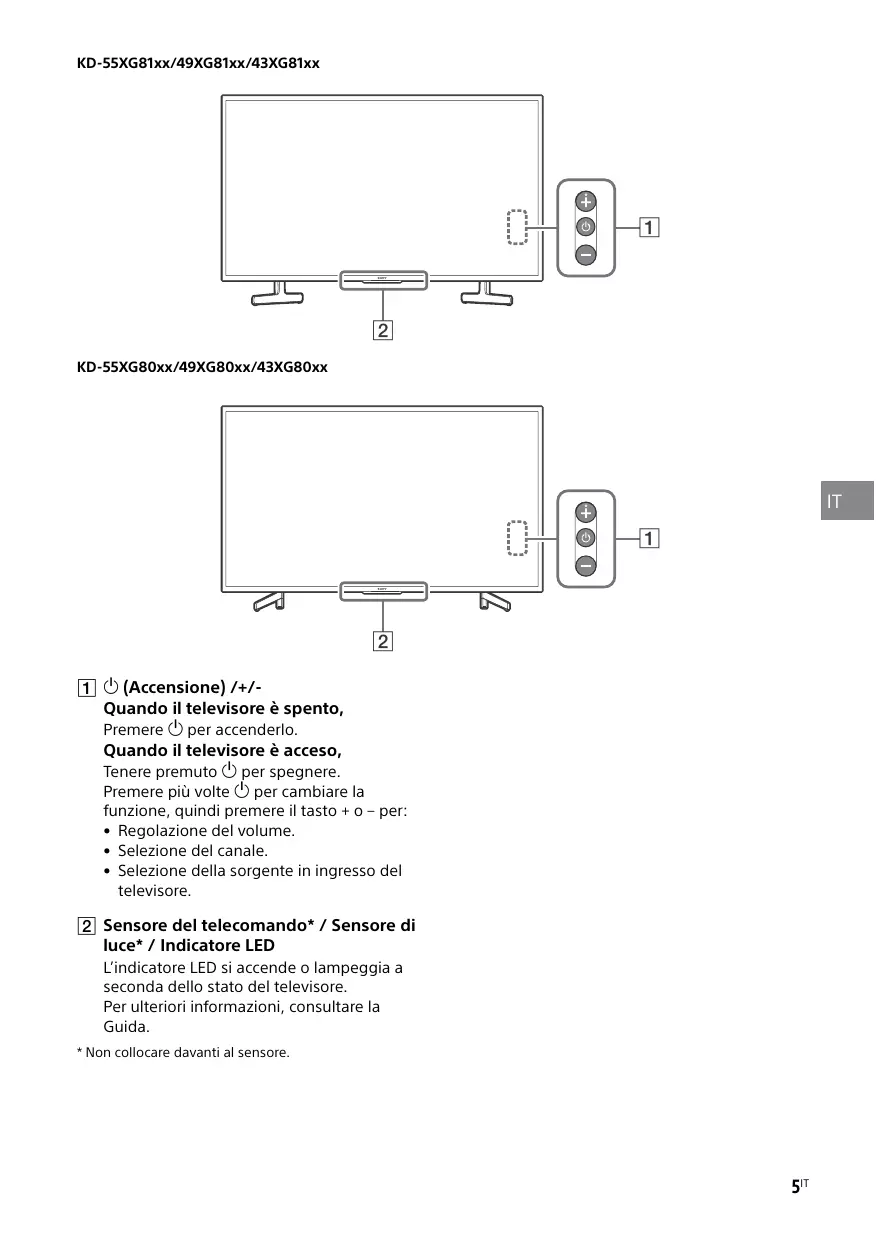

(Accensione) /+/Quando il televisore è spento, Premere per accenderlo. Quando il televisore è acceso, Tenere premuto per spegnere. Premere più volte per cambiare la

funzione, quindi premere il tasto + o – per:

• Regolazione del volume.
• Selezione del canale.
• Selezione della sorgente in ingresso del televisore.

Sensore del telecomando* / Sensore di luce* / Indicatore LED

L’indicatore LED si accende o lampeggia a seconda dello stato del televisore. Per ulteriori informazioni, consultare la Guida.

• Non collocare davanti al sensore.

Uso del telecomando Descrizione delle parti del telecomando La forma del telecomando, la posizione, la disponibilità e le funzioni dei tasti del telecomando possono variare a seconda della regione/del paese/del modello del televisore. MIC (Microfono) Consente di utilizzare la ricerca vocale*. (per es. di cercare svariati contenuti tramite comandi vocali.)

Visualizzare il menu del decoder esterno (via cavo/satellitare) collegato.

• Per i modelli con ripetitore del telecomando in dotazione, collegare e configurare il ripetitore del telecomando (pagina 9).
• Il menu del decoder esterno può essere disponibile per alcuni dispositivi compatibili HDMI CEC quando il ripetitore del telecomando non è fornito/ collegato.

(D-Pad di navigazione) Navigazione e selezione nel menu su schermo.

Cambiare programma TV o un ingresso e visualizzare la barra dei menu del televisore.

• La ricerca vocale richiede una connessione Internet.

(Selezione ingresso/Blocca Pagina Televideo) In modalità TV: Consente di visualizzare e selezionare la sorgente di ingresso. In modalità Televideo: Consente di bloccare la pagina visualizzata. (Standby TV) Consente di accendere o spegnere il televisore (modo standby). DIGITAL/ANALOG Consente di commutare tra l’ingresso digitale e analogico. 6IT TV/RADIO Consente di passare dalle trasmissioni TV alle trasmissioni RADIO e viceversa. EXIT Consente di tornare alla schermata precedente, di uscire dal menu o chiudere l’applicazione interattiva. Tasti numerici

(Info/Mostra testo) Consente di visualizzare le informazioni sul programma in onda, oppure la soluzione dei quesiti nel Televideo. (Televideo) Consente di visualizzare le informazioni del Televideo. Google Play Consente di accedere al servizio online “Google Play”. NETFLIX (Solo per alcune Regioni / Nazioni / Modelli TV) Consente di accedere al servizio online “NETFLIX”. Tasti colorati Consentono di eseguire la funzione corrispondente indicata sullo schermo. ACTION MENU Consente di visualizzare un elenco di funzioni contestuali. GUIDE/ Visualizzare la guida programma digitale o EPG della scatola esterna (ricevitore via cavo/satellitare) dopo aver impostato [Configurazione IR Blaster] (solo modelli compatibili con IR Blaster). AUDIO Consente di selezionare l’audio di una sorgente multilingue o dual per il programma attualmente visualizzato (a seconda della sorgente del programma).

Consentono di controllare contenuti multimediali sul televisore e su un dispositivo collegato compatibile BRAVIA Sync.

(Impostazione Sottotitoli) Consente di attivare o disattivare i sottotitoli (quando la funzione è disponibile).

HELP Consente di visualizzare il menu Guida. La Guida è accessibile da qui.

Registrare il programma attualmente visualizzato sull’USB HDD.

TITLE LIST Consente di visualizzare l’elenco dei titoli già registrati. APPS

Accesso a vari servizi e applicazioni.

BACK/ Consente di tornare alla schermata precedente.

HOME Consente di visualizzare il menu principale del televisore.

+/– (Volume) Consente di regolare il volume.

(Salto) Consente di saltare in avanti o all’indietro tra due canali o ingressi. Il televisore passa dal canale o ingresso corrente all’ultimo canale o ingresso selezionato e viceversa.

(Disattivazione audio) Consente di disattivare l’audio. Premere nuovamente per riattivare l’audio.

In modalità televisore: Selezione del canale. In modalità Televideo: Consente di selezionare la pagina successiva () o precedente ().

Schema di collegamento Per ulteriori informazioni sui collegamenti, consultare la Guida premendo il tasto HELP sul telecomando. Nota

• I terminali e le etichette possono variare a seconda dei paesi/delle regioni/dei modelli di televisore. Sistema audio con ingresso audio ottico Cuffie/ Sistema audio/ subwoofer CAM (modulo ad accesso condizionato) Fotocamera digitale/ Videocamera/ Supporto di memorizzazione USB/dispositivo HDD USB Dispositivo HDMI Dispositivo HDMI Sistema audio con dispositivo ARC/HDMI < 14 mm Cavo/Antenna/ Decoder esterno Satellite < 7 mm < 1,5 mm

Videoregistratore/Dispositivo per videogioco/Lettore DVD/ Videocamera/Decoder esterno*2 8IT Router IR Blaster AUDIO OUT

• L’uso della CAM non è supportato in alcuni paesi/aree. Rivolgersi a un rivenditore autorizzato di zona per verificarne la possibilità di utilizzo.
• Un messaggio CAM può apparire quando si passa a un programma digitale dopo aver visualizzato video su Internet.

• Supporta solo il minijack stereo tripolare.
• Per ascoltare l’audio del televisore attraverso il dispositivo collegato, premere HOME. Selezionare [Impostazioni] t [Suono] t [Uscita cuffie/audio] e selezionare la voce desiderata. HDMI IN 1/2/3/4
• L’interfaccia HDMI è in grado di trasferire il video e l’audio digitale su un singolo cavo. < 12 mm < 21 mm

• Collegare un dispositivo USB di grande capacità potrebbe interferire con altri dispositivi collegati.
• Quando si collega un dispositivo USB di grande capacità, utilizzare la presa USB 1.
• Collegare un dispositivo USB HDD alla porta USB 3 (blu). (Ingresso RF),
• HDMI IN 2/3 Per ottenere contenuti 4K 50p/60p di alta qualità, collegare un cavo High Speed HDMI Premium all’HDMI IN 2/3 e impostare [Formato segnale HDMI] su [Formato avanzato]. Per dettagli sui formati supportati, fare riferimento a “Caratteristiche tecniche” nel presente manuale (pagina 13-15).
• HDMI IN 3 ARC (Canale di ritorno audio) Collegare il sistema audio a HDMI IN 3 per dirigere l’audio del televisore verso il sistema audio. Un sistema audio con supporto HDMI ARC è in grado di inviare il video al televisore e di ricevere l’audio dal televisore tramite lo stesso cavo HDMI. Se il sistema audio non supporta HDMI ARC, è necessario un ulteriore collegamento a DIGITAL AUDIO OUT (OPTICAL).

CAM (Conditional Access Module, modulo ad accesso condizionato)

• Collegamenti per antenna terrestre/TV via cavo e satellite. IR BLASTER*3
• Utilizzare il telecomando Sony per controllare il decoder esterno (via cavo/ satellitare). Collegare il cavo ripetitore del telecomando*3 alla porta ripetitore del telecomando del televisore. Collocare una o entrambe le estremità come mostrato di seguito.

• Per effettuare la configurazione del ripetitore del telecomando, premere HOME e selezionare [Impostazioni] t [Ingressi esterni] t [Configurazione IR Blaster].

*1 Quando si collega un dispositivo monofonico, eseguire il collegamento alla presa audio L (MONO). *2 Per un dispositivo esterno con solo SCART AV OUT, utilizzare un adattatore SCART-RCA. *3 Solo per alcune Regioni / Nazioni / Modelli TV.

• Consente l’accesso ai servizi televisivi a pagamento. Per ulteriori dettagli, fare riferimento al manuale d’uso in dotazione alla CAM.
• La smart card non va inserita direttamente nell’alloggiamento CAM del televisore, ma nell’apposita fessura della CAM, la quale è reperibile presso i rivenditori autorizzati di zona.

Installazione del televisore a parete Uso della staffa di montaggio a parete opzionale Il presente manuale d’uso fornisce solo le fasi di preparazione del televisore in vista dell’installazione a parete. Per i clienti: Per evitare di danneggiare il prodotto e per ragioni di sicurezza, Sony raccomanda vivamente di affidare l’installazione del televisore a rivenditori o a installatori autorizzati Sony. Non cercare di eseguire l’installazione personalmente. Per i rivenditori e installatori Sony: Prestare massima attenzione alla sicurezza durante gli interventi di installazione, manutenzione periodica e controllo del prodotto. Per l’installazione di questo prodotto è necessario disporre di sufficiente competenza, in particolare per determinare la solidità della parete e per decidere se è in grado di sostenere il peso del televisore. Affidare perciò il fissaggio a parete di questo prodotto a personale qualificato che dovrà garantire la massima sicurezza dell’installazione. Sony non potrà essere ritenuta responsabile per danni o lesioni causate da usi non appropriati del prodotto o da installazione non corretta. Utilizzare la staffa di montaggio a parete SU-WL450 (non in dotazione) per installare il televisore alla parete. Durante l’installazione della staffa di montaggio a parete, consultare anche le Istruzioni per l’uso e la Guida all’installazione in dotazione con la staffa di montaggio a parete. Nota

• Conservare le viti rimosse al sicuro, fuori dalla portata dei bambini.
• Collocare il televisore con lo schermo rivolto verso il basso su una superficie piana e stabile coperta con un panno spesso e morbido, quando si rimuove il supporto da tavolo dal televisore per evitare di danneggiare la superficie del display LCD. (KD-49XG81xx/49XG80xx/43XG81xx/43XG80xx) Per istruzioni sull’installazione della staffa di montaggio a parete, consultare le informazioni di installazione (staffa di montaggio a parete) sulla pagina del prodotto per il modello del televisore. www.sony.eu/support/ 10IT Rimozione del supporto da tavolo dal televisore KD-75XG80xx / 65XG81xx / 65XG80xx

Rimuovere un lato del supporto da tavolo alla volta. Tenere saldamente il supporto da tavolo con entrambe le mani mentre le altre persone sollevano il televisore.

Ripetere i passaggi precedenti e rimuovere l’altro lato del supporto da tavolo. Nota

• Per rimuovere il supporto da tavolo sono necessarie due o più persone.
• Prestare attenzione a non esercitare eccessiva forza durante la rimozione del supporto da tavolo dal televisore poiché il televisore potrebbe cadere e causare lesioni o danni materiali al televisore.
• Prestare attenzione durante la manipolazione del supporto da tavolo per evitare danni al televisore.
• Fare attenzione quando si solleva il televisore mentre si stacca il supporto da tavolo, questo potrebbe rovesciarsi e causare lesioni personali.
• Fare attenzione quando si rimuove il supporto da tavolo dal televisore per evitare che cada e danneggi la superficie su cui si trova il televisore. KD-55XG81xx / 55XG80xx

Risoluzione dei problemi Per risolvere problemi come: assenza di immagine, assenza di suono, immagine bloccata, nessuna reazione ai comandi, o problemi di connessione alla rete, provare ad eseguire le seguenti operazioni.

Riavviare il televisore premendo il tasto di accensione sul telecomando finché non viene visualizzato un messaggio. Il televisore si riavvia. Se il televisore non si ripristina, provare a scollegare il cavo di alimentazione. Quindi premere il tasto di accensione sul televisore e attendere per due minuti, ricollegare il cavo di alimentazione.

Consultare il menu Guida premendo il tasto HELP sul telecomando.

Connettere il televisore a Internet ed eseguire l’aggiornamento del software. Sony consiglia di mantenere aggiornato il software del televisore. Gli aggiornamenti software forniscono nuove funzioni e miglioramenti delle prestazioni.

Consultare il sito Web di assistenza Sony (le informazioni sono fornite nella copertina anteriore del presente manuale). Quando viene visualizzato il messaggio [È disponibile un aggiornamento per il software del TV...]. Sony raccomanda vivamente di aggiornare il software del televisore selezionando [Aggiorna subito]. Questi aggiornamenti del software migliorano le prestazioni del televisore o aggiungono nuove funzioni. Viene visualizzata la seguente schermata con [Updating…] (Aggiornamento…) l’indicatore LED lampeggia in bianco durante l’aggiornamento del software. Updating... Updating... Non scollegare il cavo di alimentazione CA durante l’aggiornamento del software. Se il cavo viene scollegato, l’aggiornamento del software potrebbe non essere completato correttamente e potrebbero verificarsi malfunzionamenti del software. Gli aggiornamenti del software possono impiegare fino a 15 minuti. Alla prima accensione, o dopo un periodo d’inattività, è possibile che il televisore non si accenda immediatamente anche se si preme il tasto di accensione sul telecomando oppure sul televisore. L’inizializzazione del sistema necessita di un po’ di tempo. Attendere circa un minuto, quindi riprovare. Problemi e soluzioni Se l’indicatore LED lampeggia in rosso. Contare il numero di lampeggi (l’intervallo è di tre secondi). Riavviare il televisore scollegando il cavo di alimentazione fino a quando l’indicatore LED smette di lampeggiare in rosso, quindi accendere il televisore. Se il problema persiste, scollegare il cavo di alimentazione e rivolgersi al rivenditore o al centro servizi Sony comunicando il numero di volte in cui l’illuminazione del LED lampeggia. Non si ricevono i canali del digitale terrestre/ TV via cavo. Controllare i collegamenti dell’antenna/TV via cavo. Selezionare il servizio terrestre/via cavo premendo il tasto DIGITAL/ANALOG sul telecomando. Se il servizio di trasmissione non viene visualizzato, premere TV, quindi premere DIGITAL/ANALOG. Il segnale terrestre potrebbe essere soppresso se è presente un forte segnale nelle vicinanze. Dopo essersi trasferiti in una nuova casa o dopo aver cercato di ricevere nuovi servizi, tentare una ricerca del servizio selezionando [Ricerca automatica dei canali TV DTT]. Impossibile ricevere il servizio satellitare. Controllare il collegamento del cavo satellitare. Quando viene visualizzato il messaggio [Nessun segnale. Rilevato sovraccarico LNB...], scollegare il cavo di alimentazione. Quindi, assicurarsi che il cavo satellitare non sia danneggiato e che la linea del segnale satellitare non sia in corto circuito nel connettore satellitare. 12IT Il telecomando non funziona. Sostituire le batterie. Il tasto EXT.BOX MENU del telecomando non funziona. Collegare e configurare il ripetitore del telecomando (solo modelli con ripetitore del telecomando in dotazione) (pagina 9). Collegare un dispositivo compatibile HDMI CEC (tranne modelli con ripetitore del telecomando in dotazione) e passare a questo ingresso. Il PIN di sblocco relativo alla protezione dei minori è stato dimenticato. Digitare 9999 per il codice PIN e selezionare [Modifica codice PIN]. Le aree in prossimità del televisore si riscaldano. È normale che le aree attorno al TV si riscaldino dopo un uso prolungato. Toccandole con la mano, è perciò normale avvertire un calore intenso. Caratteristiche tecniche Sistema Tipo di pannello Pannello LCD (Display Cristalli Liquidi), Retroilluminazione a LED

Sistema TV In base alla nazione/regione seleziona/al modello del televisore Analogico: B/G, D/K, I Digitale: DVB-T/DVB-C DVB-T2*1 Satellite*1: DVB-S/DVB-S2

Gamma di sintonia In base alla nazione/regione seleziona/al modello del televisore Analogico: UHF/VHF/TV via cavo Digitale: UHF/VHF/TV via cavo Satellite*1: Frequenza IF 950-2.150 MHz

Tecnologia wireless Protocollo IEEE802.11ac/a/b/g/n (IEEE802.11ac potrebbe non essere disponibile a seconda dei paesi/delle regioni.) Bluetooth Versione 4.1 Bande di frequenza LAN wireless (IEEE 802.11ac/a/b/g/n) Gamma di frequenza Potenza in uscita

< 13,9 dBm Potenza in uscita

Bluetooth Gamma di frequenza

Bluetooth Gamma di frequenza Potenza in uscita

LAN Versione software Questa apparecchiatura radio deve essere utilizzata con le versioni approvate del software indicate nella Dichiarazione di conformità UE. Premere HELP sul telecomando per conoscere la versione software. Telecomando: _._.__.___ Premere HOME, quindi selezionare [Impostazioni] [Telecomando vocale] [Versione software]. Il software caricato su questa apparecchiatura radio è stato verificato per essere conforme ai requisiti essenziali della Direttiva 2014/53/UE. Prese Ingressi/Uscite Presa d’antenna / TV via cavo Terminale esterno 75 ohm per VHF/UHF Presa per antenna satellitare*1 Connettore di Tipo F Femmina, 75 ohm. DiSEqC 1.0, LNB 13 V/18 V e tono a 22 kHz, Distribuzione a cavo singolo EN50494. AV IN Ingresso audio/video (connettori fono) HDMI IN 1/2/3/4 (supporta risoluzione 4K, Compatibile HDCP 2.3) Video: 4096 × 2160p (50, 60 Hz)*2*3, 4096 × 2160p (24 Hz)*2, 3840 × 2160p (50, 60 Hz)*3, 3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i, Formati PC*4 Audio: PCM lineare 5,1 canali: 32/44,1/48/88,2/96/ 176,4/192 kHz 16/20/24 bit, Dolby Digital, Dolby Digital Plus e DTS ARC (Canale di ritorno audio) (solo HDMI IN 3) (PCM lineare due canali: 48 kHz 16 bit, Dolby Digital, Dolby Digital Plus, DTS) DIGITAL AUDIO OUT (OPTICAL) Presa ottica digitale (PCM lineare due canali: 48 kHz 16 bit, Dolby Digital, DTS) / (Presa mini jack stereo) AUDIO OUT Cuffie, uscita audio, subwoofer

3 (HDD REC)*5 Porta dispositivo USB ( Dispositivo HDD USB 3 per la registrazione) Le porte USB 1 e 2 supportano USB High Speed (USB 2.0). La porta USB 3 supporta USB Super Speed (USB 3.1 Gen 1). Alloggiamento CAM (modulo ad accesso condizionato) 14IT Connettore 10BASE-T/100BASE-TX (La velocità di connessione può variare a seconda delle caratteristiche operative della rete. La velocità di comunicazione e la qualità non sono garantite.) DC IN 19.5 V (solo per i modelli con alimentatore esterno) Presa per l’alimentatore esterno IR BLASTER*5 Ingresso cavo IR Blaster (minijack) Altri Accessori opzionali Staffa di montaggio a parete: SU-WL450 Temperatura di funzionamento Da 0 ºC a 40 ºC Umidità di funzionamento Dal 10 % all’80 % di u. r. (in assenza di condensa) Potenza, caratteristiche prodotto e altro Requisiti di alimentazione tranne i modelli con alimentatore esterno 220 V - 240 V CA, 50 Hz solo per i modelli con alimentatore esterno 19,5 V DC con alimentatore esterno Valori nominali: ingresso 220 V - 240 V CA, 50 Hz Classe di efficienza energetica KD-75XG80xx: A KD-65XG81xx / 65XG80xx: A KD-55XG81xx / 55XG80xx: A KD-49XG81xx / 49XG80xx: A KD-43XG81xx / 43XG80xx: A Dimensioni schermo (diagonale) (Approssimative) KD-75XG80xx: 189,3 cm / 75 pollici KD-65XG81xx / 65XG80xx: 163,9 cm / 65 pollici KD-55XG81xx / 55XG80xx: 138,8 cm / 55 pollici KD-49XG81xx / 49XG80xx: 123,2 cm / 49 pollici KD-43XG81xx / 43XG80xx: 108,0 cm / 43 pollici Potenza assorbita In modalità [Standard] KD-75XG80xx: 183 W KD-65XG81xx / 65XG80xx: 156 W KD-55XG81xx / 55XG80xx: 115 W KD-49XG81xx / 49XG80xx: 77 W KD-43XG81xx / 43XG80xx: 69 W In modalità [Brillante] KD-75XG8096: 295 W KD-65XG8196 / 65XG8096: 258 W KD-55XG8196 / 55XG8096: 195 W KD-49XG8196 / 49XG8096: 120 W KD-43XG8196 / 43XG8096: 111 W Consumo energetico annuo*6 KD-75XG80xx: 254 kWh all’anno KD-65XG81xx / 65XG80xx: 216 kWh all’anno KD-55XG81xx / 55XG80xx: 160 kWh all’anno KD-49XG81xx / 49XG80xx: 107 kWh all’anno KD-43XG81xx / 43XG80xx: 96 kWh all’anno Potenza assorbita in modalità standby*7*8 0,50 W (25 W durante l’aggiornamento software o della Guida TV elettronica) Risoluzione schermo

3.840 punti (orizzontale) × 2.160 linee (verticale)

Valori nominali uscita USB 1/2 , 500 mA MAX USB 3 , 900 mA MAX Dimensioni (Approssimativo) (l × a × p) con piedistallo KD-75XG80xx: 168,6 × 103,4 × 40,2 cm KD-65XG81xx: 146,3 × 90,7 × 33,7 cm KD-65XG80xx: 146,3 × 90,9 × 33,6 cm KD-55XG81xx: 124,1 × 78,4 × 33,7 cm KD-55XG80xx: 124,1 × 78,5 × 33,6 cm KD-49XG81xx: 110,1 × 70,4 × 26,2 cm KD-49XG80xx: 110,1 × 70,4 × 26,0 cm KD-43XG81xx: 97,0 × 63,0 × 26,2 cm KD-43XG80xx: 97,0 × 63,0 × 26,0 cm senza piedistallo KD-75XG80xx: 168,6 × 97,0 × 8,0 cm KD-65XG81xx / 65XG80xx: 146,3 × 84,5 × 8,0 cm KD-55XG81xx / 55XG80xx: 124,1 × 72,1 × 7,9 cm KD-49XG81xx / 49XG80xx: 110,1 × 64,5 × 5,7 cm KD-43XG81xx / 43XG80xx: 97,0 × 57,0 × 5,7 cm Peso (Approssimativo) con piedistallo KD-75XG80xx: 32,5 kg KD-65XG81xx: 22,1 kg KD-65XG80xx: 22 kg KD-55XG81xx: 17,3 kg KD-55XG80xx: 17,2 kg KD-49XG81xx / 49XG80xx: 12,4 kg KD-43XG81xx / 43XG80xx: 10,2 kg senza piedistallo KD-75XG80xx: 30,7 kg KD-65XG81xx / 65XG80xx: 20,9 kg KD-55XG81xx / 55XG80xx: 16,1 kg KD-49XG81xx / 49XG80xx: 11,8 kg KD-43XG81xx / 43XG80xx: 9,6 kg *1 Non tutti i televisori dispongono di tecnologia DVBT2 o DVB-S/S2 o di terminale antenna satellitare. *2 Se la risoluzione di ingresso è 4096 × 2160p e [Formato Immagine] è impostato su [Normale], la risoluzione viene impostata come 3840 × 2160p. Per visualizzare 4096 × 2160p, impostare [Formato Immagine] su [Intero 1] o [Intero 2]. *3 Solo HDMI IN 2/3. Per supportare 18 Gbps, impostare [Formato segnale HDMI] su [Formato avanzato]. *4 Per i dettagli, consultare la Guida. *5 Solo per alcune Regioni / Nazioni / Modelli TV. *6 Consumo energetico annuale in kWh, basato sulla potenza assorbita di un televisore che funzioni 4 ore al giorno per 365 giorni. Il consumo energetico effettivo dipenderà dal modo in cui verrà utilizzato il televisore. *7 Il valore dell’assorbimento di potenza specificato in stand-by viene raggiunto dopo alcuni minuti dallo spegnimento, cioè dopo che il televisore avrà terminato tutti i processi interni. *8 Quando la TV è connessa alla rete, il consumo energetico in standby aumenta.

• Rimuovere la scheda fittizia o il coperchio (la disponibilità dipende dal modello del televisore) dell’alloggiamento CAM (modulo ad accesso condizionato) del televisore esclusivamente per inserire una smart card in CAM.
• La disponibilità degli accessori opzionali dipende dai paesi/dalle regioni/dai modelli di televisore/dalle scorte.
• Design e caratteristiche tecniche sono soggetti a modifiche senza preavviso.

Note sul funzionamento della TV Digitale IT

• La TV digitale (digitale terrestre, satellite e TV via cavo), i servizi interattivi e le funzioni di rete internet potrebbero non essere disponibili in tutti i Paesi o le regioni. Alcune funzioni potrebbero non essere abilitate o potrebbero non funzionare correttamente con alcuni fornitori di servizi o reti internet. Alcuni provider di servizi TV potrebbero applicare tariffe per i loro servizi.
• Questo televisore supporta trasmissione digitale con i codec MPEG-2, H.264/ MPEG-4 AVC e H.265/HEVC, ma non si garantisce la compatibilità con tutti i segnali dell’operatore/del servizio, che potrebbero cambiare nel tempo. Informazioni sui marchi
• I termini HDMI e HDMI High‐Definition Multimedia Interface e il logo HDMI sono marchi o marchi registrati di HDMI Licensing Administrator, Inc. negli Stati Uniti e in altri paesi.
• Prodotto su licenza di Dolby Laboratories. Dolby, Dolby Audio e il simbolo della doppia D sono marchi di Dolby Laboratories.
• “BRAVIA”, e BRAVIA Sync sono marchi di fabbrica o marchi di fabbrica registrati di Sony Corporation.

• Gracenote, il logo e il logotipo Gracenote, nonché il logo “Powered by Gracenote” sono marchi di fabbrica o marchi di fabbrica registrati di Gracenote, Inc. negli Stati Uniti e/o in altri paesi.
• Vewd® Core. Copyright 1995-2019 Vewd Software AS. All rights reserved.
• Google, Google Play, Chromecast, YouTube, Android TV e altri loghi e marche correlati sono marchi di Google LLC.
• Wi-Fi®, Wi-Fi Alliance®, Wi-Fi Direct® e Miracast® sono marchi registrati di Wi-Fi Alliance.
• Il logo Wi-Fi CERTIFIED™ è un marchio di certificazione di Wi-Fi Alliance.
• Per i brevetti DTS, consultare il sito http://patents.dts.com. Prodotto su licenza di DTS, Inc. DTS, il simbolo, & DTS e il simbolo insieme sono marchi di fabbrica registrati e DTS Digital Surround è un marchio di fabbrica di DTS, Inc. © DTS, Inc. Tutti i diritti riservati.
• Il marchio denominativo e i loghi Bluetooth® sono marchi registrati di proprietà di Bluetooth SIG, Inc. e sono utilizzati da Sony Corporation su licenza. Tutti gli altri marchi di fabbrica o nomi commerciali sono di proprietà delle rispettive aziende.
• Netflix è un marchio registrato di Netflix, Inc.
• DiSEqC™ è un marchio di fabbrica di EUTELSAT. Questo televisore supporta DiSEqC 1.0 ma non è progettato per il controllo di antenne motorizzate.
• TUXERA è un marchio di fabbrica registrato di Tuxera Inc. negli Stati Uniti e in altri Paesi.
• Il logo USB-IF SuperSpeed USB Trident è un marchio di fabbrica registrato di USB Implementers Forum, Inc.
• Tutti gli altri marchi di fabbrica sono di proprietà delle rispettive aziende. 16IT För att fästa bordsstativet, se Startguiden. Inledning Tack för att du har valt denna produkt från Sony. Innan du använder TV:n bör du läsa igenom den här bruksanvisningen noga och spara den för framtida bruk. Obs! Innehållsförteckning
