MANUALE UTENTE GW-KICK-E45 NINEBOT

5 Installare un Secondo Pacco Batteria (opzionale)

8 Imparare a guidare

10 Piegatura e Trasporto

14 Marchio commerciale e dichiarazione legale

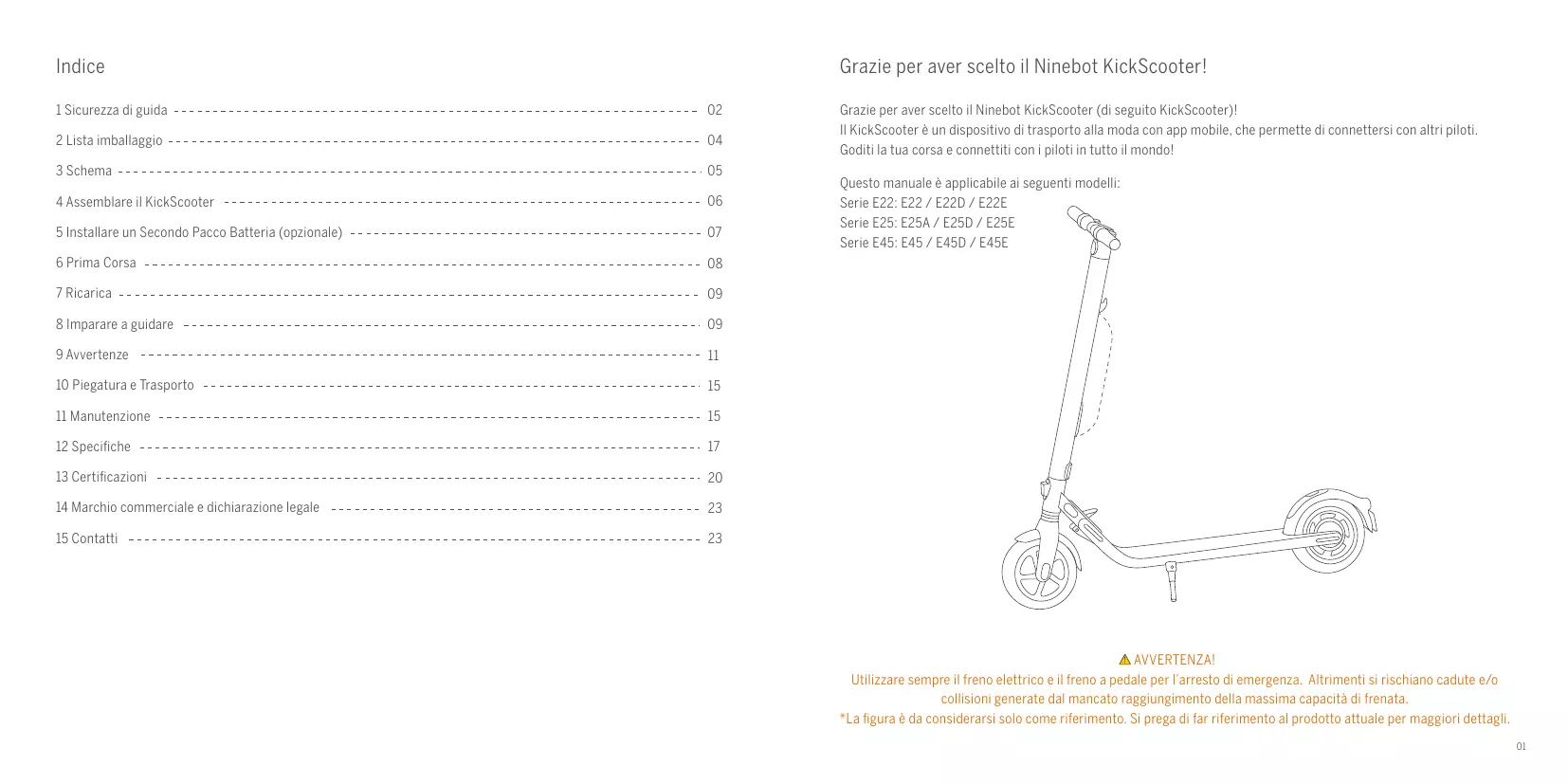

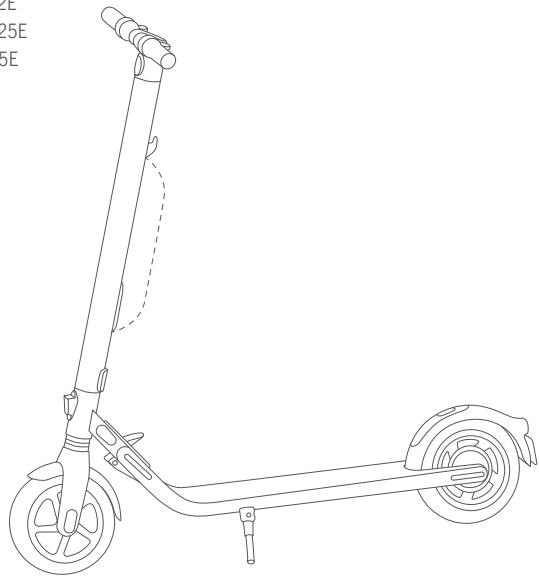

Grazie per aver scelto il Ninebot KickScooter (di seguito KickScooter)! Il KickScooter è un dispositivo di trasporto alla moda con app mobile, che permette di connettersi con altri piloti. Goditi la tua corsa e connettiti con i piloti in tutto il mondo! Questo manuale è applicabile ai seguenti modelli: Serie E22: E22 / E22D / E22E Serie E25: E25A / E25D / E25E Serie E45: E45 / E45D / E45E AVVERTENZA! Utilizzare sempre il freno elettrico e il freno a pedale per l’arresto di emergenza. Altrimenti si rischiano cadute e/o collisioni generate dal mancato raggiungimento della massima capacità di frenata. *La figura è da considerarsi solo come riferimento. Si prega di far riferimento al prodotto attuale per maggiori dettagli.

1 Sicurezza di Guida

Il KickScooter è un trasportatore ricreativo. Prima di padroneggiare le abilità di guida, è necessario fare pratica. Né Ninebot Inc. o Segway Inc. saranno responsabili di eventuali lesioni o danni causati dall’inesperienza di un pilota o dal mancato rispetto delle istruzioni di questo documento. A. Le persone che non devono guidare il KickScooter includono:

Chiunque sia sotto l'influenza di alcool o droghe.

ii. Chi soffre di malattie che lo mettono a rischio se esercita in una faticosa attività fisica.

iii. Chiunque abbia problemi di equilibrio o di competenze motorie che interferiscano con la sua capacità di mantenere

iv. Chiunque abbia un peso al di fuori dei limiti indicati (vedere Specifiche).

2. Si prega di comprendere che è possibile ridurre il rischio seguendo tutte le istruzioni e gli avvisi contenuti nel presente manuale, ma non è possibile eliminare tutti i rischi. Ricordare che ogni volta che si guida il KickScooter si rischiano lesioni da perdite di controllo, collisioni e cadute. Quando si entra negli spazi pubblici, rispettare sempre le leggi e le normative locali. Come con altri veicoli, velocità maggiori richiedono una distanza di frenata maggiore. Una frenata improvvisa su basse superfici di trazione potrebbe portare a scivolare o cadere. Prestare attenzione e mantenere sempre una distanza sicura tra sé stessi e le altre persone o veicoli quando si guida. Essere attenti e rallentare quando si entra in aree sconosciute. 3. Indossare sempre un casco durante la corsa. Utilizzare un casco di bicicletta o skateboard approvato che si adatti correttamente con la cinghia del mento in posizione e fornisca protezione per la nuca. 4. Non tentare la prima corsa in nessuna zona in cui si trovino dei bambini, pedoni, animali domestici, veicoli, biciclette o altri ostacoli e pericoli potenziali. 5. Rispettare i pedoni, dando loro sempre la precedenza. Sorpassare a sinistra quando possibile. Quando ci si avvicina a un pedone dalla parte anteriore, rimanere a destra e rallentare. Evitare i pedoni insicuri nella loro marcia. Quando ci si avvicina da dietro, farsi notare e rallentare portandosi alla velocità di marcia normale quando si sorpassa. Osservare le leggi e i regolamenti sul traffico locale se la situazione è diversa. 6. Nei luoghi non presidiati dalla legge, rispettare le linee guida di sicurezza descritte in questo manuale. Né Ninebot Inc. o Segway Inc. saranno responsabili di eventuali danni alla proprietà, lesioni personali/decessi, incidenti o contenziosi legali causati da violazioni delle istruzioni di sicurezza. 7. Non permettere a chiunque di guidare il proprio KickScooter se non ha letto attentamente questo manuale e ha seguito il tutorial di New Rider nell'app. La sicurezza dei nuovi piloti ricade sotto la tua responsabilità. Aiutare i nuovi piloti fino a quando non sono a loro agio con il funzionamento di base del KickScooter. Assicurarsi che ogni nuovo pilota indossi un casco e altri dispositivi di protezione. 8. Prima di ogni giro, verificare che non ci siano componenti allentati e danneggiati. Se KickScooter emette suoni anomali o segnala un allarme, interrompere immediatamente la corsa. Diagnosticare il proprio KickScooter tramite il Segway-Ninebot App e contattare il proprio rivenditore/distributore per l’assistenza. 9. Stare allerta! Analizzare l’ambiente ben lontano e di fronte al KickScooter - gli occhi sono lo strumento migliore per evitare in modo sicuro gli ostacoli e le superfici a bassa trazione (ivi compreso, ma non limitato a, terreno bagnato, sabbia sciolta, ghiaia sciolta e ghiaccio). 10. Per ridurre il rischio di lesioni, è necessario leggere e seguire tutte le informazioni di "ATTENZIONE" e "AVVERTENZA" in questo documento. Non correre ad una velocità non sicura. In nessuna circostanza bisogna guidare su strade dove circolano autoveicoli. Il produttore consiglia l’utilizzo a guidatori maggiori di anni 14. Seguire sempre queste istruzioni di sicurezza:

v. Donne in gravidanza.

B. I piloti con meno di 18 anni dovrebbero guidare sotto la supervisione degli adulti. C. Rispettare le leggi e le normative locali quando si guida questo prodotto. Non guidare dove vietato dalle leggi locali. D. Per guidare in modo sicuro, è necessario essere in grado di vedere chiaramente ciò che è davanti a sé e deve essere chiaramente visibile agli altri. E. Non correre mai sulla neve, sotto la pioggia o su strade bagnate, fangose, ghiacciate o che siano scivolose. Non correre su ostacoli (sabbia, ghiaia sciolta o bastoni). Così facendo, potrebbe verificarsi una perdita di equilibrio o trazione e si potrebbe causare una caduta.

11. Non tentare di caricare KickScooter se il caricabatteria o la presa di corrente sono bagnati.

12. Come per qualsiasi dispositivo elettronico, utilizzare una protezione di sovratensione quando si carica, in modo da proteggere il proprio KickScooter dai danni causati da sovratensioni di corrente e picchi di tensione. Utilizzare esclusivamente il caricabatterie fornito da Segway. Non utilizzare un caricabatteria da qualsiasi altro modello di prodotto. 13. Utilizzare solo parti e accessori approvati da Ninebot o Segway. Non modificare il proprio KickScooter. Le modifiche al proprio KickScooter potrebbero interferire con il funzionamento del KickScooter, potrebbero provocare gravi lesioni e/o danni e potrebbero invalidare la Garanzia Limitata. 14. I bambini non devono giocare con il monopattino o con sue parti, né si devono consentire loro interventi di pulizia o di manutenzione. L'utilizzo del veicolo comporta una trasmissione di vibrazioni in tutto il corpo del guidatore. 15. Il monopattino non ha sufficiente stabilità, e può causare infortuni e possibili rischi per la sicurezza, in caso di parcheggio su strade in pendio, specialmente strade in salita o in discesa. Non posizionare mai il monopattino con la parte anteriore rivolta verso il pendio a valle, in quanto il cavalletto potrebbe chiudersi e provocare il ribaltamento del veicolo. Una volta che il monopattino è posizionato sul cavalletto, verificarne la stabilità per evitare qualsiasi rischio di caduta (dovuta a scivolamento, vento o leggero scossone). Non parcheggiare il monopattino in una zona con traffico, ma piuttosto lungo un muro. Se possibile, scegliere sempre di parcheggiare il monopattino su un terreno pianeggiante.

16. Per una migliore esperienza di guida, si consiglia di sottoporre il prodotto a regolare manutenzione.

17. Leggere il manuale utente prima di caricare la batteria.

18. Non toccare il sistema frenante, per evitare possibili problemi di sicurezza e infortuni.

19. Il livello di pressione sonora dell'emissione ponderato A è inferiore a 70 dB (A). Le vibrazioni meccaniche trasmesse dallo KickScooter sono inferiori a 2,5 m/s2.

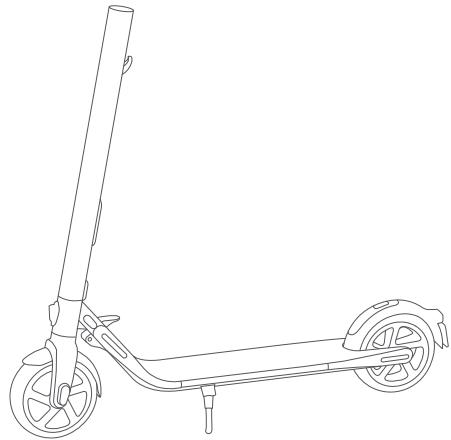

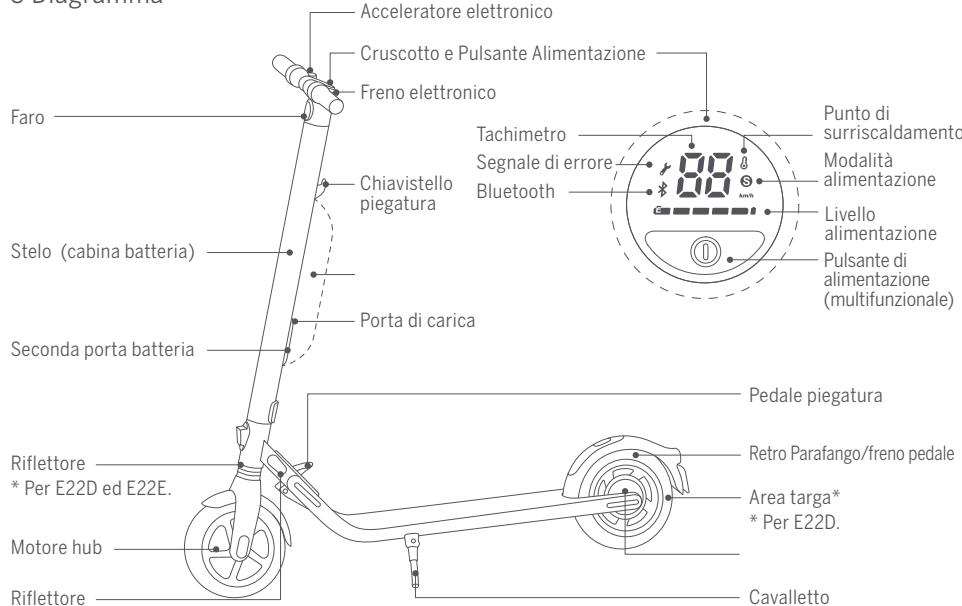

2 Lista imballaggio 3 Diagramma Manetta Acceleratore elettronico Cruscotto e Pulsante Alimentazione Sistema centrale Freno elettronico Faro Materiali Utente Chiavistello piegatura Tachimetro Segnale di errore Bluetooth Stelo (cabina batteria) MANUALE UTENTE AVVIO RAPIDO GARANZIA LIMITATA Porta di carica Punto di surriscaldamento Modalità alimentazione Livello alimentazione Pulsante di alimentazione (multifunzionale) Seconda porta batteria Secondo Pacco Batteria Pedale piegatura E22E/E22/E22D Riflettore

• Per E22D ed E22E. Venduto separatamente Retro Parafango/freno pedale Area targa*
• Per E22D. Motore hub Accessori M5 Vite a testa piatta x 7 (una extra) 3mm Chiave esagonale Carica batteria Campana Riflettore

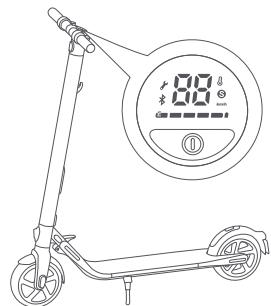

• Per E22D ed E22E. Cavalletto Cruscotto e Pulsante Avvio Tachimetro: Indica la velocità attuale. Visualizza anche i codici di errore quando vengono rilevati guasti. Livello alimentazione: Indica il livello della batteria rimanente con 5 barre. Ogni barra equivale a circa il 20 % del livello di potenza. Quando si disimballa il KickScooter, verificare che gli elementi di cui sopra siano inclusi nel pacchetto. Se manca qualsiasi componente, contattare il rivenditore/distributore o il centro di assistenza più vicino (vedere contatti nel manuale dell'utente). Dopo aver verificato che tutti i componenti siano presenti e in buone condizioni, è possibile assemblare il nuovo KickScooter. Si prega di conservare la scatola e i materiali di confezionamento nel caso in cui sia necessario spedire il proprio KickScooter in futuro. Ricordarsi di spegnere il KickScooter e di scollegare il cavo di ricarica prima di assemblare, montare accessori o pulire il sistema centrale.

Modalità di alimentazione): —Icona rossa “S” : Modalità sportiva (massima potenza/velocità). —Icona bianca "S": Modalità standard (moderata potenza/velocità). —Nessuna icona "S": Modalità limite di velocità (potenza/velocità minima). Bluetooth：L'icona Bluetooth lampeggiante indica che il veicolo è pronto per la connessione. Un’ icona fissa Bluetooth indica che il veicolo è collegato a un dispositivo mobile. Pulsante di alimentazione: Premere brevemente per accendere. Premere a lungo per spegnere. Quando acceso, fare un clic per accendere/spegnere il faro. Fare doppio clic per cambiare la modalità di alimentazione.

5 Installazione di un secondo pacco batteria (opzionale) 4 Assemblaggio del KickScooter

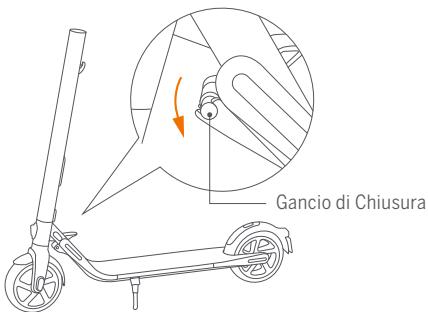

1. Aprire lo stelo e spingerlo fino a quando non si sente un

clic. Sollevare il pedale piegatura. Poi svolgere il kickstand/braccio per sostenere lo scooter. Nota: verificare che il gancio di chiusura sul meccanismo di piegatura sia correttamente fissato.

2. Collegare saldamente i fili all'interno della

manetta e dello stelo. Far scorrere l'impugnatura sullo stelo. Essere consapevoli dell'orientamento corretto. ATTENZIONE: Usare solamente le viti in dotazione con il prodotto!

1. Rimuovere le tre viti sullo stelo, come mostrato. Rimuovere

quindi il coperchio vicino alla porta di carica e rimuovere la vite M3. 2.Installare il supporto con le 3 viti M4 (10mm) in dotazione con il prodotto. Controllare attentamente che sia correttamente montato.

3. Installare la batteria esterna sul supporto e montarla con

le 2 viti M4 (20mm) e la vite M3 (1 pz.) in dotazione con il prodotto. Dopo averle installate propriamente, chiudere l'alloggiamente delle viti con l'assposito gommino.

4. Verificare che il KickScooter si accenda e spenga.

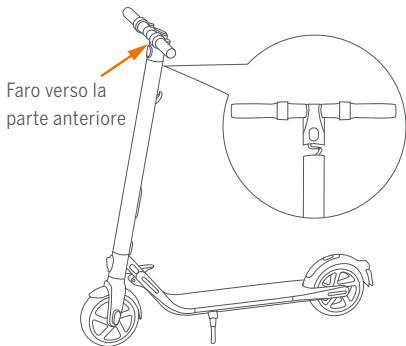

Faro verso la parte anteriore Gancio di Chiusura

3. Installare sei viti (due su ciascun lato) con la chiave

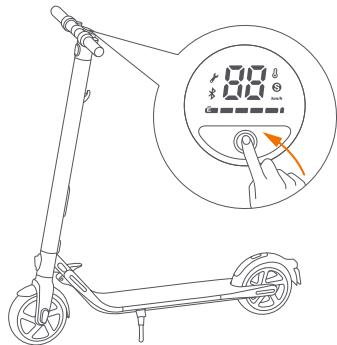

4. Verificare che il KickScooter si accenda e

6 Prima corsa Ci sono rischi per la sicurezza quando si impara a guidare il KickScooter. Bisogna leggere le istruzioni di sicurezza tramite l’ App prima di realizzare la prima corsa. 7 Ricarica Per la propria sicurezza, il nuovo KickScooter non è attivo ed emetterà occasionalmente un “bip” dopo l'accensione. Fino all'attivazione, KickScooter mantiene una velocità di guida molto bassa e non può essere guidato con piena funzionalità. Installare l'applicazione sul proprio dispositivo mobile (con Bluetooth 4.0 O superiore), connettersi al KickScooter con Bluetooth e seguire le istruzioni dell'applicazione per attivare il KickScooter ed usufruire di una prestazione completa. Consigli per una corretta ricarica Porta di carica Porta di carica (Secondo pacco di batterie incluso) Aprire il coperchio della porta di carica. Segway-Ninebot App Scansionare il codice QR per scaricare l'App (iOS 9.0 o superiore, Android™ 4.3 o superiore). 1 Installare l'applicazione e registrarsi/accedere. 2 Accendere il KickScooter. Un'icona Bluetooth lampeggiante indica che KickScooter è in attesa di una connessione. Inserire la spina di carica. Chiudere il coperchio della porta di carica quando si finisce. AVVERTENZA Non collegare il caricabatterie se la porta di carica o il cavo di carica sono bagnati. Non ricaricare o usare la batteria se si presenta danneggiata o se si notano tracce di acqua. Il KickScooter è completamente carico quando il LED sul caricabatterie cambia da rosso (carica) a verde (carica di compensazione). Chiudere il coperchio della porta di carica quando non si effettua la ricarica. 8 Imparare a guidare 3 Fare clic su "Cerca veicolo" per connettersi al KickScooter. Il KickScooter emette un segnale acustico quando la connessione è riuscita. L'icona Bluetooth smetterà di lampeggiare e resterà illuminata. Vehicle Fans Moments Discover

4 Seguire le istruzioni App per attivare KickScooter e imparare a guidare in modo sicuro. Ora è possibile iniziare ad utilizzare il KickScooter, controllare lo stato con l’ App e interagire con altri utenti. Divertiti!

Indossare un casco approvato e altri dispositivi di protezione per minimizzare eventuali lesioni.

1. Accendere lo scooter e controllare il livello di

potenza della spia. Caricare lo scooter se il livello della batteria è basso.

2. Appoggiarsi sul poggiapiedi con un piede e

spingere con il piede per iniziare a scorrere.

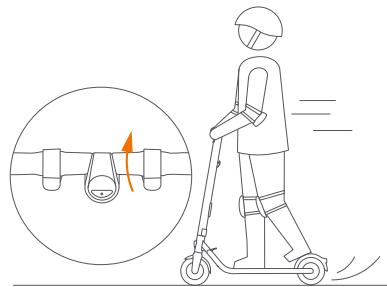

3. Mettere l'altro piede sul poggiapiedi per mantenere

entrambi i piedi stabili. Premere l’ acceleratore a destra per accelerare quando si è bilanciati. Nota: per la propria sicurezza, il motore non si collega fino a quando lo scooter non raggiunge i 4 km/h. N O N g u i d a re l o s c o o te r sotto la pioggia.

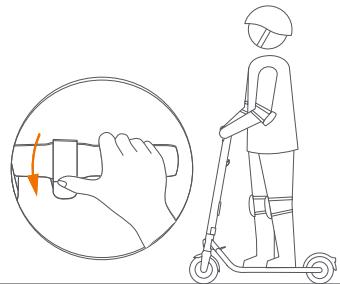

4. Rallentare rilasciando l'acceleratore. Premere il

freno elettronico e premere contemporaneamente il parafango con il piede per un blocco immediato dei freni.

AVVERTENZA La mancata osservanza di queste istruzioni può causare gravi lesioni. Mantenere la velocità tra i 5 e i 10 km/h durante la guida su rallentatori di velocità, ingressi di ascensori, strade accidentate o altre superfici irregolari. Piegare leggermente le ginocchia per adattarsi meglio a tali superfici.

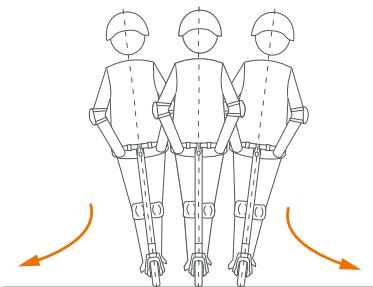

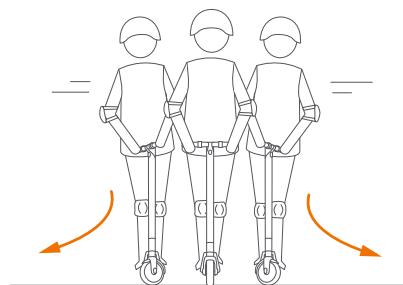

5. Per svoltare, spostare il peso del corpo e

girare leggermente la manetta. AVVERTENZA Quando si frena rapidamente si rischia di ferirsi seriamente a causa della perdita di trazione e delle cadute. Mantenere una velocità moderata e fare attenzione ai rischi potenziali. Fare attenzione alla testa quando si passa attraverso le porte. Controllare la velocità se si va in discesa. Utilizzare entrambi i freni insieme quando si viaggia ad alta velocità.

NON premere l'acceleratore quando si cammina con lo scooter. NON trasportare oggetti pesanti sul manubrio.

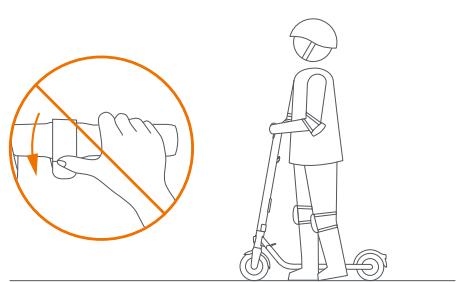

Evitare di impattare gli ostacoli con il pneumatico/ruota. NON correre su strade pubbliche, autostrade o superstrade. NON ruotare violentemente la manetta durante la guida ad alta velocità. NON guidare lo scooter con un solo piede. Non guidare attraverso pozzanghere o altri ostacoli (con acqua). In tali casi, ridurre la velocità e aggirare l'ostacolo. Il KickScooter è solo per un pilota. Non guidarlo in due, né trasportare alcun passeggero. Non trasportare un bambino.

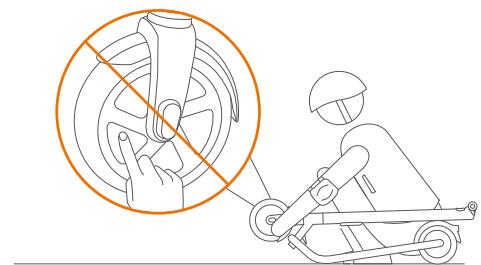

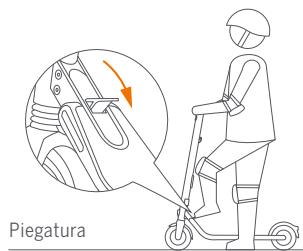

10 Piegatura e Trasporto Piegatura NON salire sul pedale ribaltabile durante la guida. NON toccare il motore del mozzo dopo aver guidato perché può diventare caldo. Salire sul pedale ribaltabile spingendo leggermente in avanti il manubrio. Quindi piegare il manubrio in giù fino a quando si blocca nel parafango posteriore. Quando il KickScooter viene ripiegato, sollevare semplicemente lo stelo per trasportarlo. 11 Manutenzione Pulizia e Conservazione Utilizzare un panno morbido e bagnato per pulire il sistema centrale. Lo sporco difficile da rimuovere può essere lavato con uno spazzolino da denti e un dentifricio, poi pulito con un panno morbido e bagnato. NON togliere le mani dal manubrio durante la guida. Non guidare con una sola mano.

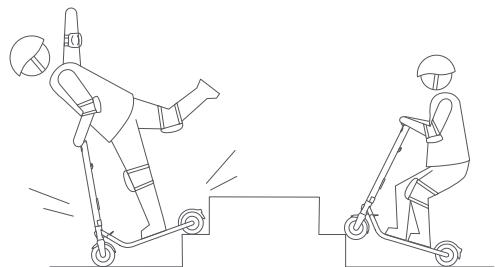

NON salire su e giù per le scale o saltare sugli ostacoli. AVVERTENZA Tenere entrambe le mani sul manubrio per non rischiare gravi lesioni a causa della perdita di equilibrio e cadute. Controllare sempre lo stato di bloccaggio del meccanismo di chiusura prima di ogni utilizzo NOTA Non lavare il KickScooter con alcool, benzina, acetone o altri solventi corrosivi/volatili. Queste sostanze possono danneggiare l'aspetto e la struttura interna del KickScooter. Non lavare il KickScooter con una canna o idropulitrice. AVVERTENZA Assicurarsi che KickScooter sia spento, che il cavo di ricarica sia scollegato e che il tappo in gomma sulla porta di carica sia ben sigillato prima della pulizia; altrimenti si rischia di danneggiare i componenti elettronici. Conservare il KickScooter in un luogo fresco e asciutto. Non conservarlo all'aperto per lunghi periodi di tempo. L'esposizione alla luce solare e a temperatura estrema (sia calda che fredda) accelera il processo di invecchiamento dei componenti in plastica e può ridurre la

durata della batteria. Manutenzione della batteria per l'utente Non rimuovere la batteria. La rimozione della batteria rappresenta un intervento complicato e può alterare il funzionamento del veicolo: se il prodotto è ancora coperto da garanzia, è possibile rivolgersi a un riparatore autorizzato. Se il prodotto non è più coperto da garanzia, è possibile rivolgersi a qualsiasi riparatore specializzato di propria scelta. È possibile richiedere l'elenco dei riparatori autorizzati presso il servizio clienti, disponibile all'indirizzo www.segway.com. Per ulteriori domande, contattare il servizio clienti, disponibile all'indirizzo www.segway.com. Non conservare o caricare la batteria a temperature superiori ai limiti indicati (vedere Specifiche). Non forare la batteria. Fare riferimento alle leggi e alle normative locali in materia di riciclaggio e /o smaltimento delle batterie. Una batteria ben mantenuta può funzionare bene anche dopo molti chilometri di guida. Caricare la batteria dopo ogni corsa e evitare di scaricare completamente la batteria. Se utilizzata a temperatura ambiente (70°F [22°C]) la gamma e le prestazioni della batteria sono al massimo; mentre se si utilizza a temperature inferiori 32°F (0°C) potrebbero ridursi la gamma e le prestazioni. In genere, a -4°F (-20°C) la gamma può essere pari a quella della stessa batteria 70°F (22°C). La gamma delle batterie si ripristinerà quando la temperatura aumenta. Ulteriori dettagli sono disponibili nell'app. Sostituire gli pneumatici I pneumatici di ricambio forniti con il prodotto devono essere montati sulla ruota da un riparatore qualificato. La rimozione delle ruote rappresenta un intervento complicata e il montaggio errato può determinare instabilità e malfunzionamenti: – Se il prodotto è ancora coperto dalla garanzia del produttore, rivolgersi a un riparatore autorizzato. È possibile richiedere l'elenco dei riparatori autorizzati presso il servizio clienti, disponibile all'indirizzo www.segway.com. – Se il prodotto non è più coperto da garanzia, è possibile rivolgersi a qualsiasi riparatore specializzato di propria scelta. – In caso di domande, contattare il servizio clienti, disponibile all'indirizzo www.segway.com. NOTA In genere, una batteria completamente carica dovrebbe mantenere la carica per 120-180 giorni in modalità Standby. Una batteria a bassa potenza dovrebbe mantenere la carica per 30-60 giorni in modalità Standby. Ricordarsi di ricaricare la batteria dopo ogni uso. La scarica completa della batteria può causare danni permanenti alla batteria. L'elettronica all'interno della batteria registra la condizione di carica-scarica della batteria; i danni causati da sovraccarico o sotto-scarica non saranno coperti dalla Garanzia Limitata. AVVERTENZA Non ricaricare o usare la batteria se si presenta danneggiata o se si notano tracce di acqua. Non tentare di smontare la batteria. Rischio di incendio. Nessun componente riparabile. AVVERTENZA Non utilizzare quando la temperatura non rientra nella temperatura di funzionamento della macchina (vedi Specifiche) perché una temperatura bassa/alta limita l'energia massima. Questo può causare infortuni personali o danni alle cose a causa di scivolate o cadute. Altro Il cavo flessibile esterno di questo trasformatore non può essere sostituito; se il cavo è danneggiato, il trasformatore deve essere smaltito e sostituito con uno nuovo. In caso di domande, contattare il servizio clienti, disponibile all'indirizzo www.segway.com. In caso di incidente o guasto: Se il prodotto è ancora coperto da garanzia, rivolgersi a un riparatore autorizzato. In caso contrario, è possibile rivolgersi a qualsiasi riparatore specializzato di propria scelta. È possibile richiedere l'elenco dei riparatori autorizzati presso il servizio clienti, disponibile all'indirizzo www.segway.com. Per qualsiasi domanda, contattare il servizio clienti, disponibile all'indirizzo www.segway.com. Sono stati compiuti notevoli sforzi per semplificare le istruzioni per gli utenti. Se un'operazione dovesse risultare troppo complicata per l'utente, si consiglia di contattare un riparatore autorizzato o specializzato oppure il servizio clienti.

12 Specifiche Articolo Dimensioni Lunghezza x Larghezza x Altezza piegato: Lunghezza x Larghezza x Altezza E22D/E22E E22

43.7 × 16.5 × 44.1 in (111 × 42 × 112 cm) 42.9 × 16.5 × 44.1 in (109 × 42 × 112 cm)

Peso Peso netto Approx. 29.8 lbs (13.5kg) Pilota Carico utile Età consigliata 55–220 lbs (25–100 kg) 14+ years Altezza Richiesta 3’11”–6’6” (120–200 cm) Velocità Max.

Inclinazione Massima 15% Terreno attraversabile asfalto/pavimentazione piatta; ostacoli < 0,4 in (1 cm); intervalli < 1,2 in (3 cm) Temperatura di funzionamento 14–104°F (-10–40°C) Temperatura di immagazzinamento Classe IP -4–122°F (-20–50°C) IPX4 Durata della Ricarica

Tensione nominale 36 V Tensione massima di ricarica 42 V Parametri Macchina Batteria Motore Caricatore Caratteristiche Pneumatici Temperatura di ricarica 32–104°F (0–40°C) Capacità nominale 184 Wh Sistema di Gestione Batterie Protezione da sovrariscaldamento, cortocircuito, scarico, sovracorrente e sovraccarica Numero di Batterie [2]

300 W, 0.3 kW Potenza nominale Uscita Potenza nominale 71 W, 0.071 kW Tensione nominale in entrata 100–240 V ~ Tensione nominale in uscita 42 V Corrente nominale Luce Freno

Luce a LED retro Metodi di corsa Pneumatici Modalità Limite Velocità, modalità Standard e modalità Sport Materiale: Copertoni non pneumatici, in gomma sintetica. Dimensioni: 9 pollici [1] Gamma tipica: testata durante la guida a piena potenza, 165lbs (75 kg) carica, 77°F (25°C), 60% di max. velocità in media sul marciapiede.

• Alcuni fattori che potrebbero influire sull’ autonomia sono: velocità, frequenza di arresti e ripartenze, temperatura climatica, etc. [2] Tutti i modelli KickScooter potrebbero avere installata la seconda batteria. In questo caso alcuni parametri cambiano.

Articolo Lunghezza x Larghezza x Altezza E25D E25E piegato: Lunghezza x Larghezza x Altezza Peso Peso netto

Pilota Carico utile Età consigliata 55–220 lbs (25–100 kg) 14+ years Altezza Richiesta 3’11”–6’6” (120–200 cm) Velocità Max.

Inclinazione Massima 15% Terreno attraversabile asfalto/pavimentazione piatta; ostacoli < 0,4 in (1 cm); intervalli < 1,2 in (3 cm) Temperatura di funzionamento 14–104°F (-10–40°C) Temperatura di immagazzinamento Classe IP Parametri Macchina Batteria Motore Caricatore Caratteristiche Pneumatici Articolo E25A

43.7 × 16.5 × 44.1 in (111 × 42 × 112 cm)

Dimensioni Dimensioni Lunghezza x Larghezza x Altezza piegato: Lunghezza x Larghezza x Altezza E45 E45D E45E

Pilota Carico utile Età consigliata 55–220 lbs (25–100 kg) 14+ years Altezza Richiesta 3’11”–6’6” (120–200 cm) Velocità Max.

Inclinazione Massima 15% Terreno attraversabile asfalto/pavimentazione piatta; ostacoli < 0,4 in (1 cm); intervalli < 1,2 in (3 cm) Temperatura di funzionamento 14–104°F (-10–40°C) -4–122°F (-20–50°C) IPX4 Temperatura di immagazzinamento Classe IP -4–122°F (-20–50°C) IPX4 Durata della Ricarica

Durata della Ricarica

Tensione nominale 36 V Tensione nominale 36 V Tensione massima di ricarica 42 V Tensione massima di ricarica 42 V Temperatura di ricarica 32–104°F (0–40°C) Temperatura di ricarica 32–104°F (0–40°C) Capacità nominale 215 Wh Capacità nominale 368 Wh Energia nominale Sistema di Gestione Batterie 5960 mAh Energia nominale Sistema di Gestione Batterie

Numero di Batterie [2]

300 W, 0.3 kW Numero di Batterie

300 W, 0.3 kW Potenza nominale Uscita Potenza nominale

Parametri Macchina Batteria Protezione da sovrariscaldamento, cortocircuito, scarico, sovracorrente e sovraccarica Motore 71 W, 0.071 kW Tensione nominale in entrata 100–240 V ~ Tensione nominale in uscita Caricatore Potenza nominale Uscita Potenza nominale

Protezione da sovrariscaldamento, cortocircuito, scarico, sovracorrente e sovraccarica 71 W, 0.071 kW Tensione nominale in entrata 100–240 V ~ 42 V Tensione nominale in uscita 42 V Corrente nominale

Luce Freno Ammortizzatore Metodi di corsa Luce a LED retro fronte Modalità Limite Velocità, modalità Standard e modalità Sport Luce Freno Ammortizzatore Luce a LED retro fronte Luce di atmosfera

Metodi di corsa Luce di atmosfera Modalità Limite Velocità, modalità Standard e modalità Sport Colore personalizzabile Colore personalizzabile / Pneumatici Materiale: Copertoni non pneumatici, in gomma sintetica. Dimensioni: 9 pollici Pneumatici Materiale: Copertoni non pneumatici, in gomma sintetica. Dimensioni: 9 pollici Caratteristiche Colore personalizzabile Colore personalizzabile Pneumatici [1] Gamma tipica: testata durante la guida a piena potenza, 165lbs (75 kg) carica, 77°F (25°C), 60% di max. velocità in media sul marciapiede.

• Alcuni fattori che potrebbero influire sull’ autonomia sono: velocità, frequenza di arresti e ripartenze, temperatura climatica, etc. [1] Gamma tipica: testata durante la guida a piena potenza, 165lbs (75 kg) carica, 77°F (25°C), 60% di max. velocità in media sul marciapiede. [2] Tutti i modelli KickScooter potrebbero avere installata la seconda batteria. In questo caso alcuni parametri cambiano.

• Alcuni fattori che potrebbero influire sull’ autonomia sono: velocità, frequenza di arresti e ripartenze, temperatura climatica, etc.

13 Certificazioni Per il modello: E22D, E22E,E25D, E25E, E45D, E45E Questo prodotto è certificato da CSA per ANSI/CAN/UL-2272. Per il modello: E22, E25A, E45 La batteria è conforme a UN/DOT 38.3. Questo prodotto è certificato da CSA per ANSI/CAN/UL-2272. Dichiarazione di conformità dell'Unione europea La batteria è conforme a UN/DOT 38.3. Importanti informazioni in materia di rifiuti di apparecchiature elettriche ed elettroniche (RAEE) Dichiarazione di conformità della Federal Communications Commission (FCC) per gli Stati Uniti Questo dispositivo è conforme alla parte 15 delle norme FCC. Il funzionamento è soggetto alle seguenti due condizioni: (1) Questo dispositivo non può causare interferenze dannose e (2) Questo dispositivo deve accettare tutte le interferenze ricevute, incluse le interferenze che possono causare operazioni indesiderate. Informazioni di smaltimento e riciclo dei rifiuti elettronici per il corretto smaltimento di questo prodotto. Questo marchio indica che il NOTA prodotto non deve essere smaltito insieme agli altri rifiuti domestici nell'Unione Europea. Questa apparecchiatura è stata testata e trovata conforme ai limiti per un dispositivo digitale di classe B, ai sensi della parte 15 delle Per evitare possibili danni all'ambiente o alla salute umana derivanti dallo smaltimento incontrollato dei rifiuti, riciclare il prodotto Norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro le interferenze dannose in un'installazione responsabilmente per promuovere il riutilizzo sostenibile delle risorse materiali. Per restituire un dispositivo usato, utilizzare i sistemi di residenziale. Questa apparecchiatura genera, usa e può irradiare energia a radiofrequenza e, se non viene installata e utilizzata in restituzione e raccolta oppure rivolgersi al rivenditore presso il quale è stato acquistato il prodotto. Il rivenditore può raccogliere il conformità alle istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non si prodotto per riciclarlo in modo sicuro per l'ambiente. verifichino interferenze in un'installazione particolare. Se questa apparecchiatura provoca interferenze dannose alla ricezione radio o Informazioni sul riciclaggio della batteria per l'Unione europea televisiva, che può essere determinata spegnendo e riaccendendo l'apparecchio, l'utente è incoraggiato a provare a correggere l'interferenza con una o più delle seguenti misure: —Riorientare o trasferire l'antenna ricevente. —Aumentare la separazione tra l'apparecchio e il ricevitore. Le batterie o le confezioni per le batterie sono etichettate in conformità alla Direttiva europea 2006/66/CE relativa alle batterie e agli —Collegare l'apparecchiatura ad una presa su un circuito diverso da quello a cui è collegato il ricevitore. accumulatori e alle batterie e agli accumulatori come rifiuti. La Direttiva definisce il quadro per la resa e il riciclaggio di batterie e —Consultare il rivenditore o un esperto tecnico radio/TV per assistenza. accumulatori usati, applicabile in tutta l'Unione europea. Questa etichetta è applicata a diverse batterie per indicare che la batteria non Questa apparecchiatura è conforme ai limiti di esposizione delle radiazioni FCC previsti per un ambiente non controllato. deve essere gettata, ma recuperata dopo la fine della vita in base a questa direttiva. Conformemente alla Direttiva europea 2006/66/CE, le batterie e gli accumulatori sono etichettati per indicare che devono essere raccolti Dichiarazione di conformità Industry Canada (IC) per il Canada separatamente e riciclati alla fine della vita. L'etichetta sulla batteria può anche includere un simbolo chimico per il metallo interessato Questo dispositivo è conforme agli standard RSS di esenzione per licenza Industry Canada. Il funzionamento è soggetto alle seguenti due nella batteria (Pb per piombo, Hg per mercurio e Cd per cadmio). Gli utenti di batterie e accumulatori non devono smaltire le batterie e gli condizioni: (1) Questo dispositivo non può causare interferenze e (2) Questo dispositivo deve accettare tutte le interferenze, incluse le accumulatori come rifiuti urbani non differenziati, ma utilizzare il quadro di raccolta disponibile per i clienti per i resi, il riciclaggio e il interferenze che possono causare un funzionamento indesiderato del dispositivo. trattamento delle batterie e degli accumulatori. La partecipazione del cliente è importante per ridurre al minimo gli effetti potenziali delle CAN ICES-3 (B)/NMB-3(B) batterie e degli accumulatori sull'ambiente e sulla salute umana a causa della potenziale presenza di sostanze pericolose. Né Segway Inc. o Ninebot è responsabile di eventuali cambiamenti o modifiche non espressamente approvate da Segway Inc. o Ninebot. Tali modifiche potrebbero invalidare l'autorizzazione dell'utente ad utilizzare l'apparecchiatura. E22

IC: 22636-KS0001 Prima di collocare apparecchiature elettriche ed elettroniche (EEE) nel flusso di raccolta dei rifiuti o negli impianti di raccolta dei rifiuti, l'utente finale di apparecchiature contenenti batterie e / o accumulatori deve rimuovere tali batterie e accumulatori per la raccolta separata.

Direttiva sulla restrizione di sostanze pericolose (RoHS) Questo prodotto Ninebot (Changzhou) Tech Co., Ltd., insieme alle parti incluse (cavi, fili e così via) è conforme ai requisiti della Direttiva 2011/65/EU sulla restrizione dell’uso di alcune sostanze pericolose nelle apparecchiature elettriche ed elettroniche (“RoHS rivisto” oppure “RoHS 2”). Direttiva sulle apparecchiature radio 14 Marchio commerciale e dichiarazione legale Ninebot è un marchio registrato di Ninebot (Tianjin) Tech. Co., Ltd; Segway e Rider Design sono marchi registrati di Segway Inc.; Android e Google Play sono marchi registrati di Google Inc.; App Store è un marchio di servizio di Apple Inc.; i rispettivi proprietari si riservano i diritti dei loro marchi citati in questo manuale. KickScooter è coperto dai relativi brevetti. Per informazioni sui brevetti andare su http://www.segway.com. Segway Europe B.V. ndirizzo di contatto dell'UE solo per temi normativi: Hogehilweg 8, 1101CC Amsterdam, Paesi Bassi. Con la presente, Ninebot (Changzhou) Tech Co., Ltd, Dichiara che le apparecchiature senza fili elencate in questa sezione sono conformi alla direttiva requisiti essenziali e altre pertinenti disposizioni della direttiva 2014/53/EU. Bluetooth Banda/e di frequenza 2.4000-2.4835GHz Max. Potenza RF 100mW Al momento della stampa, abbiamo tentato di includere descrizioni e istruzioni per tutte le funzionalità di KickScooter. Tuttavia, a causa del costante miglioramento delle caratteristiche del prodotto e dei cambiamenti di progettazione, il tuo KickScooter potrebbe differire leggermente da quello descritto in questo documento. Visitez l’ App Store d’ Apple (IOS) ou le Google Play Store (Android) pour télécharger et installer l’appli. Si prega di notare che esistono diversi modelli Segway e Ninebot con diverse funzioni e alcune delle funzioni menzionate in questo documento potrebbero non essere applicabili all'unità. Il produttore si riserva il diritto di modificare la progettazione e la funzionalità del prodotto e della documentazione KickScooter senza preavviso. © 2020 Segway Inc. Tutti i diritti riservati. 15 Contatti Contattateci se si riscontrano problemi relativi alla guida, alla manutenzione e alla sicurezza o errori/guasti con il proprio KickScooter. Europa, Medio Oriente e Africa: Segway Europe B.V. Hogehilweg 8, 1101CC Amsterdam, Paesi Bassi Sito internet: www.segway.com Tenere a portata di mano il proprio numero di serie KickScooter quando si contatta Segway. È possibile trovare il proprio numero di serie sul lato inferiore del KickScooter o nella App sotto Altre impostazioni -> Informazioni di base.

Ninebot KickScooter Manual del usuario Il produttore si riserva il diritto di apportare modifiche al prodotto, aggiornare gli aggiornamenti del firmware e aggiornare questo manuale in qualsiasi momento. Visitare www.segway.com o controllare l'applicazione per scaricare l'ultimo manuale utente e materiali. È necessario installare l'App, attivare il proprio KickScooter e ottenere gli ultimi aggiornamenti e le istruzioni di sicurezza. www.segway.com Traducción de las instrucciones originales Índice ¡Gracias por elegir el Ninebot KickScooter! 1 Circular con seguridad

a mba agg o 3 Schema 4 A emb a e K ckScoo e Ninebot KickScooter Manuale utente Graz e per aver sce to N nebot K ckScooter

5 n a a e un Secondo Pacco Ba e a op ona e

alla direttiva requisiti essenziali e altre pertinenti disposizioni della direttiva 2014/53/EU. m d

Con la presente, Ninebot (Changzhou) Tech Co., Ltd, Dichiara che le apparecchiature senza fili elencate in questa sezione sono conformi

ndirizzo di contatto dell'UE solo per temi normativi: Hogehilweg 8, 1101CC Amsterdam, Paesi Bassi.

4– 04 2011/65/EU sulla restrizione dell’uso di alcune sostanze pericolose nelle apparecchiature elettriche ed elettroniche (“RoHS rivisto” 14 March o commerc a e e d ch araz one ega e

N m Direttiva sulla restrizione di sostanze pericolose (RoHS) E E4 D E4 E

D E Direttiva sulle apparecchiature radio

m d Questo prodotto Ninebot (Changzhou) Tech Co., Ltd., insieme alle parti incluse (cavi, fili e così via) è conforme ai requisiti della Direttiva A E4
