MANUALE UTENTE LE40B652 SAMSUNG

2009-10-08 �� 10:06:12

Le figure e le illustrazioni presenti in questo Manuale dell’utente sono fornite unicamente a titolo di riferimento e possono differire da quelle del prodotto attuale. Le specifiche e il design del prodotto possono variare senza preavviso.

❑ Licenza TruSurround HD, SRS e il simbolo sono marchi di SRS Labs, Inc. La tecnologiaTruSurround HD è utilizzata su licenza di SRS Labs, Inc. Prodotto su licenza di Dolby Laboratories. Dolby e il simbolo della doppia D sono marchi di Dolby Laboratories.

DivX® Certified to play DivX® video, including premium content. ABOUT DIVX VIDEO: DivX® is a digital video format created by DivX,Inc. This is an official DivX Certified device that plays DivX video. Visit www.divx.com for more information and software tools to convert your files into DivX video. ABOUT DIVX VIDEO-ON-DEMAND: This DivX Certified® device must be registered in order to play DivX Video-on-Demand (VOD) content. To generate the registration code, locate the DivX VOD section in the device setup menu. Go to vod.divx.com with this code to complete the registration process and learn more about DivX VOD.

❑ Avviso relativo alla trasmissione TV digitale 1. Le funzioni relative alla trasmissione televisiva digitale (DVB) sono disponibili solo nei paesi o nelle aree in cui vengono trasmessi segnali digitali terrestri DVB-T (MPEG2 E MPEG4 AVC) o laddove l'utente abbia la possibilità di accedere a un servizio TV via cavo DVB-C (MPEG2 e MPEG4 AAC) compatibile. Verificare con il rivenditore locale la possibilità di ricevere segnali DVB-T o DVB-C. 2. DVB-T è lo standard del consorzio europeo DVB per la trasmissione della televisione digitale terrestre mentre DVB-C è lo standard per la trasmissione della televisione digitale via cavo. Tuttavia, alcune funzioni quali EPG (Electric Program Guide), VOD (Video on Demand) e altre non sono incluse in queste specifiche. Per questo motivo, al momento non sono disponibili. 3. Sebbene questo apparecchio TV soddisfi i più recenti standard DVB-T e DVB-C, [Agosto, 2008], la compatibilità con future trasmissioni digitali via cavo DVB-C e terrestri DVB-T non può essere garantita. 4. In base al paese o all'area in cui si utilizza questo televisore, alcuni fornitori di trasmissioni TV via cavo potrebbero applicare una tariffa aggiuntiva per tali servizi e richiedere all'utente di accettare i termini e le condizioni della loro offerta. 5. Alcune funzioni della trasmissione TV digitale potrebbero non essere disponibili in alcuni paesi o regioni e DVB-C potrebbe non funzionare correttamente con alcuni fornitori di servizi via cavo. 6. Per maggiori informazioni contattare il locale centro assistenza clienti SAMSUNG.

❑ Precauzioni da adottare quando si visualizza un'immagine fissa Un'immagine fissa può causare danni permanenti allo schermo TV ● Non visualizzare un’immagine fissa o parzialmente fissa sul pannello LCD per oltre 2 ore poiché può causare la ritenzione dell’immagine sullo schermo. Il fenomeno di ritenzione dell’immagine è anche noto come “bruciatura dello schermo”. Per evitare il fenomeno di ritenzione dell’immagine, ridurre il grado di luminosità e contrasto dello schermo quando si visualizza un’immagine fissa. ● Su un TV LCD, l’uso del formato 4:3 per un periodo di tempo prolungato può lasciare traccia dei bordi sulla parte sinistra, destra e centrale del video a causa delle differenti emissioni luminose dello schermo. La riproduzione di un DVD o l’uso di una console per videogiochi può causare effetti analoghi sullo schermo. Questo tipo di danni non è coperto dalla Garanzia. ● La visualizzazione prolungata di immagini fisse da videogiochi e PC può causare immagini residue parziali. Per evitare questo problema, ridurre la ‘luminosità’ e il ‘contrasto’ mentre si visualizzano immagini fisse. © 2009 Samsung Electronics Co., Ltd. Tutti i diritti riservati.

BN68-02325A-04Ita.indb 1

2009-10-08 �� 10:07:10

Configurazione del televisore ■ Accessori 2 ■ Pannello di controllo 2 ■ Pannello dei collegamenti 3 ■ Telecomando 5 ■ Installazione delle batterie nel telecomando 6 ■ Visualizzazione dei menu 6 ■ Attivazione modalità standby 7 ■ Funzioni Plug & Play (In base al modello) 7 ■ Visualizzazione del display 8

CANALE ■ Menu Canale 8 ■ Gestione dei canali 11

Immagine ■ Configurazione del menu Immagine 13 ■ Visione Picture-in-Picture 16 ■ Uso del televisore come uno schermo PC 17 ■ Configurazione del televisore con il PC 18

SUONO ■ Configurazione del menu audio 18 ■ Selezione della modalità audio 20

Ingressi / Supporto ■ Menu Ingressi 29 ■ Menu Supporto 29

Media Play (USB & DLNA) ■ Collegamento di un dispositivo USB 32 ■ Funzione Media Play 33 ■ Ordinamento Photo / Music / Movie List 34 ■ Photo / Music / Movie List Option Menu 35 ■ Slide Show / Music Play / Movie Play Option Menu 36 ■ Visualizzazione di una foto o di una proiezione di diapositive 37 ■ Riproduzione di musica 38 ■ Riproduzione di un filmato 39 ■ Utilizzo del menu Impostazione 41

Media Play-DLNA ■ Impostazione della rete DLNA 42 ■ Installazione dell’applicazione DLNA 42 ■ Installazione dell’applicazione DLNA 43 ■ Uso della funzione DLNA 44

Content Library ■ Uso di Content Library 49 ■ Uso dei contenuti 49 ■ Uso di Gestione contenuto 50

Internet@TV ■ Guida introduttiva di Internet@TV 51 ■ Modificare gli snippet nel dock 53 ■ Uso del widget Profile 53 ■ Uso di Yahoo!® Galleria Widget 54 ■ Uso di Yahoo!® Weather Widget 55 ■ Uso del widget Yahoo!® News 55 ■ Uso del widget Yahoo!® Flickr 56 ■ Uso del widget Yahoo!® Finance 56 ■ Risoluzione dei problemi con internet@TV 57 ■ Guida Sito web 57

Internet@TV ■ Guida introduttiva di Internet@TV 58 ■ Configurazione di Internet@TV 58 ■ Uso del servizio Internet@TV 59 ■ Risoluzione dei problemi con internet@TV 60 ■ Guida Sito web 60

CENTRO RETE DOM ■ Centro rete dom 61 ■ Impostazione di Centro rete dom 62 ■ Uso della funzione Message 62 ■ Uso della funzione Media 63

■ Configurazione del menu Impostazione 20 ■ Impostazione dell’orario 23 ■ Connessione di rete 24 ■ Impostazione della rete 26

■ Collegamento dei dispositivi Anynet+. 45 ■ Configurazione di Anynet+ 46 ■ Passaggio tra dispositivi Anynet+. 46 ■ Registrazione 47 ■ Ascolto tramite il Ricevitore (Home theater) 47 ■ Risoluzione dei problemi con Anynet+ 48

RACCOMANDAZIONI ■ Funzione Teletext 64 ■ Installazione del piedistallo 65 ■ Smontare il piedistallo 66 ■ Installazione del Kit di montaggio a parete 66 ■ Assemblaggio dei cavi 66 ■ Blocco antifurto Kensington 66 ■ Messa in sicurezza della posizione di installazione 67 ■ Fissaggio del televisore alla parete 67 ■ Risoluzione dei problemi 68 ■ Specifiche 69 ■ Diagrammi a blocchi 72

Questo apparecchio è fabbricato in conformità al D.M.28.08.95 n.548 ed in particolare a quanto specificato nell Art.2, comma 1. Questo apparecchio è fabbricato nella U.E. in conformità al D.M.28.08.95 n.548 Art.2, comma 1 ed al D.M.26.03.92 Art.1

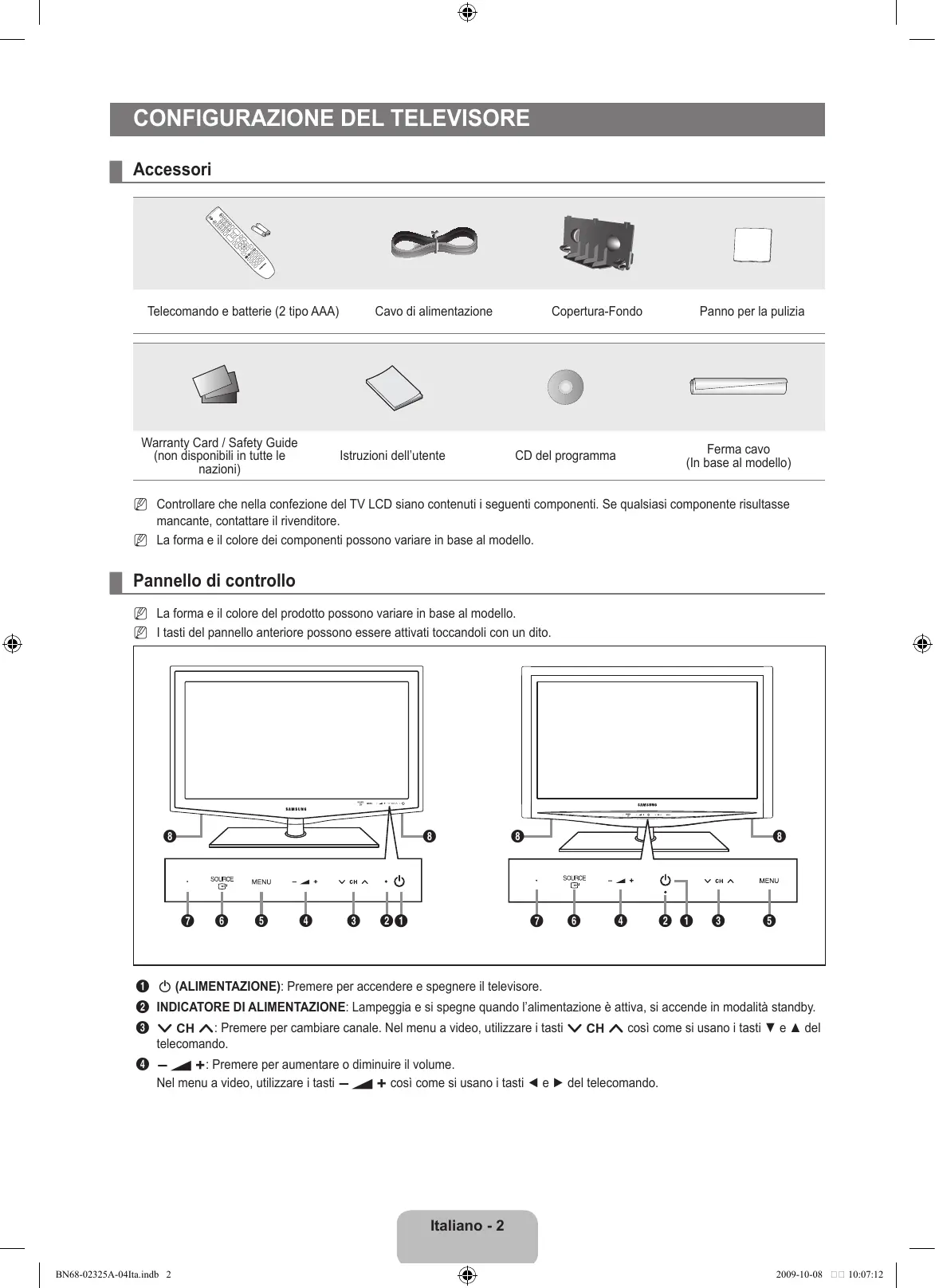

Configurazione del televisore ¦ Accessori

Telecomando e batterie (2 tipo AAA)

Warranty Card / Safety Guide (non disponibili in tutte le nazioni)

Cavo di alimentazione

Istruzioni dell’utente

Panno per la pulizia

Ferma cavo (In base al modello)

N Controllare che nella confezione del TV LCD siano contenuti i seguenti componenti. Se qualsiasi componente risultasse mancante, contattare il rivenditore. N La forma e il colore dei componenti possono variare in base al modello.

¦ Pannello di controllo N La forma e il colore del prodotto possono variare in base al modello. N I tasti del pannello anteriore possono essere attivati toccandoli con un dito.

1 P (ALIMENTAZIONE): Premere per accendere e spegnere il televisore. 2 INDICATORE DI ALIMENTAZIONE: Lampeggia e si spegne quando l’alimentazione è attiva, si accende in modalità standby. 3 z: Premere per cambiare canale. Nel menu a video, utilizzare i tasti z così come si usano i tasti ▼ e ▲ del telecomando. 4 Y: Premere per aumentare o diminuire il volume. Nel menu a video, utilizzare i tasti Y così come si usano i tasti ◄ e ► del telecomando.

Italiano - BN68-02325A-04Ita.indb 2

2009-10-08 �� 10:07:12

5 MENU: Premere per visualizzare il menu a video con le funzioni del televisore. 6 SOURCEE: Alterna tutte le sorgenti d’ingresso disponibili. Nel menu a video, utilizzare questo tasto come si usa il tasto ENTERE del telecomando. 7 SENSORE DEL TELECOMANDO: Puntare il telecomando in direzione di questo punto sul televisore. 8 ALTOPARLANTI

¦ Pannello dei collegamenti N La forma e il colore del prodotto possono variare in base al modello. [Pannello laterale del televisore]

[Pannello posteriore del televisore]

Ingresso alimentazione

1 COMPONENT IN Collega Component video / audio. 2 HDMI IN 1, 2, 3(DVI), 4 / DVI AUDIO IN Collega alla porta HDMI un dispositivo con uscita HDMI. N Non è necessario un ulteriore collegamento audio per la connessione HDMI-HDMI. N Che cosa significa HDMI? • HDMI (High-Definition Multimedia Interface), è una interfaccia che permette la trasmissione di segnali audio e video digitali mediante un solo cavo. • La differenza tra HDMI e DVI è che il dispositivo HDMI è di dimensioni inferiori rispetto a quello DVI. N Se sono collegati lettori DVD / Blu-ray / ricevitori via cavo / ricevitori satellitari (STB) che supportano versioni HDMI precedenti alla 1.3, il televisore potrebbe non riprodurre l’audio o le immagini visualizzate potrebbero presentare colori anomali. Se collegando un cavo HDMI di una versione precedente non vi è audio, collegare il cavo HDMI alla porta HDMI IN 3(DVI) e i cavi audio alla porta DVI AUDIO IN sul retro del televisore. In questo caso, contattare la società fornitrice del lettore DVD / Blu-ray / ricevitore via cavo / ricevitore satellitare (STB) per verificare la versione HDMI, quindi richiedere un aggiornamento. N Utilizzare la porta HDMI IN 3(DVI) per il collegamento DVI a un dispositivo esterno. Utilizzare un cavo o un adattatore DVI-HDMI per la connessione video e la porta DVI AUDIO IN per l'audio. Quando si effettua una connessione mediante cavo HDMI / DVI, è necessario utilizzare la porta HDMI IN 3(DVI). N I cavi HDMI che non supportano la versione 1.3 possono causare sfarfallio o mancanza di immagini a schermo. 3 PC IN [PC] / [AUDIO] Collegare alla porta di uscita audio e video del PC. N Se il PC supporta una connessione HDMI, è possibile collegare questa alla porta HDMI IN 1, 2, 3(DVI) o al terminale 4. N Se il PC supporta una connessione DVI, è possibile collegare questa al terminale HDMI IN 3(DVI) / DVI AUDIO IN. 4 ANT IN Collega a un sistema TV via cavo o antenna.

Italiano - BN68-02325A-04Ita.indb 3

2009-10-08 �� 10:07:12

5 LAN Inserire un cavo LAN in questa porta per effettuare il collegamento in rete. 6 BLOCCO KENSINGTON (a seconda del modello) Il blocco Kensington (opzionale) è un dispositivo usato per assicurare fisicamente il sistema quando viene utilizzato in un luogo pubblico. Se si desidera utilizzare un dispositivo di blocco, contattare il punto vendita in cui si è acquistato il televisore. N La posizione del blocco Kensington può variare a seconda del modello. 7 H(CUFFIE) Le cuffie possono essere collegate all'uscita prevista sull'apparecchio. Il collegamento delle cuffie disattiva l'audio proveniente dall'altoparlante interno. N Collegando le cuffie al televisore l’uso della funzione audio è inibita. N L’uso prolungato delle cuffie ad alto volume può causare danni all’udito. N Quando si collegano le cuffie al televisore, gli altoparlanti vengono disattivati. N Il volume delle cuffie e quello del televisore sono regolabili indipendentemente. 8 DIGITAL AUDIO OUT (OPTICAL) Collega a un componente Digital Audio quale un ricevitore Home theatre. N Quando un sistema Digital Audio viene collegato alla porta DIGITAL AUDIO OUT (OPTICAL): Diminuire il volume del televisore e regolarlo con la manopola di regolazione del sistema. N L'audio 5.1CH è disponibile quando il televisore è collegato a un dispositivo esterno che lo supporta. N Quando il ricevitore (home theatre) è impostato su On, è possibile udire l'audio proveniente dall'uscita ottica del televisore. Quando il televisore visualizza un segnale DTV (air), invia l’audio a 5.1 canali al ricevitore Home Theater. Se la sorgente è un componente digitale, come per es. un lettore DVD / Blu-ray / ricevitore digitale / ricevitore satellitare (STB) ed è collegata al televisore mediante HDMI, saranno udibili solo 2 canali audio dal ricevitore Home Theater. Per avere un audio a 5.1 canali, collegare il jack di uscita audio digitale del lettore DVD / Blu-ray / ricevitore digitale / ricevitore satellitare (STB) direttamente a un amplificatore o all’Home Theatre, non al televisore. 9 SERVICE Connettore solo di servizio. 0 AUDIO OUT [R-AUDIO-L] Collega le porte di ingresso audio dell'amplificatore/Home theatre. Quando un amplificatore audio viene collegato alle porte AUDIO OUT [R-AUDIO-L]: Diminuire il volume del televisore e regolarlo con la manopola di regolazione dell'amplificatore. ! EXT1, 2 Ingressi e uscite di dispositivi esterni quali videoregistratori, DVD, periferiche di gioco o lettori di dischi video. N In modalità EXT, l'uscita DTV supporta solo video e audio SD MPEG. • Specifiche Ingressi/Uscite Connettore EXT 1 EXT 2

O O Ingressi Audio (L / R)

O O RGB O X Uscita Video + Audio (L / R) Solo l'uscita TV o DTV è disponibile. Uscita da selezionare.

@ AV IN [VIDEO] / [R-AUDIO-L] Ingressi video e audio per dispositivi esterni, come una telecamera o un videoregistratore. # USB1(HDD) / USB2 Connettore per aggiornamenti software e Media Play, ecc. E’ possibile collegarsi alla rete Samsung in modalità wireless usando l’adattatore ’Samsung Wireless LAN Adapter’ (venduto separatamente). N Per le unità HDD USB, usare la porta USB1 (HDD). $ COMMON INTERFACE Alloggiamento • Se per alcuni canali non si inserisce la ‘SCHEDA CI(CI+)', il messaggio ‘Scramble Signal’ viene visualizzato sullo schermo. • Le informazioni di pairing che contengono un numero telefonico, l’ID della ‘SCHEDA CI (CI+) ', l’ID host e altri dati, verranno visualizzate entro 2~3 minuti. Se viene visualizzato un messaggio di errore, contattare il service provider. • Quando la configurazione delle informazioni relative al canale è stata completata, viene visualizzato il messaggio ‘Completato aggiornamento’, a indicare che l’elenco dei canali è stato aggiornato. • A seconda del modello, al reinserimento della scheda CI potrebbe essere richiesta la password per la funzione Blocco Canale. • A seconda del modello, anche se la funzione Blocco Canale è impostata su Cons tutto, potrebbe essere richiesta la password per la visione di programmi per adulti (dai 18 anni in su). N È necessario richiedere una ‘SCHEDA CI (CI+)' al service provider locale. Estrarre con delicatezza la scheda ‘SCHEDA CI (CI+)' tirandola con le dita; fare attenzione a non far cadere la ‘SCHEDA CI (CI+)' poiché potrebbe subire danni. N Inserire la scheda ‘SCHEDA CI (CI+)' nella direzione indicata sulla scheda stessa. N La posizione del blocco COMMON INTERFACE può variare a seconda del modello. N La ‘SCHEDA CI (CI+)’ non è supportata in alcune nazioni, regioni e da alcune stazioni emittenti; controllare con il rivenditore autorizzato di zona. N La funzione CI+ è applicabile solo al modello LE********P. In caso di problemi, contattare il fornitore del servizio.

Italiano - BN68-02325A-04Ita.indb 4

2009-10-08 �� 10:07:13

¦ Telecomando N Il telecomando è utilizzabile fino a una distanza di 7 metri dal televisore. N Una illuminazione troppo intensa può avere conseguenze sulle prestazioni del telecomando. N La forma e il colore del prodotto possono variare in base al modello. 1 POWER: Premere per accendere e spegnere il televisore. 2 TV: Seleziona direttamente la modalità TV. 3 TASTI NUMERICI: Premere per cambiare canale. 4 FAV.CH: Utilizzato per visualizzare gli elenchi dei canali preferiti. 5 Y: Premere per aumentare o diminuire il volume. 6 SOURCE: Premere per visualizzare e selezionare le sorgenti video disponibili. 7 INFO: Premere per visualizzare le informazioni sullo schermo TV. 8 TOOLS: Per selezionare rapidamente le funzioni più frequentemente utilizzate. 9 INTERNET@: Premere per usare vari servizi internet, per visualizzare informazioni utili e contenuti di intrattenimento. 0 TASTI COLORATI: Usare questi tasti nel menu Elenco canali e Internet@TV, Media Play. @ CH LIST: Per visualizzare l'elenco dei canali sullo schermo. # Usare questi tasti nelle modalità Media Play E Anynet+. (∏: Questo telecomando può essere usato per controllare la registrazione sui registratori Samsung dotati di funzione Anynet+) $ ON/OFF @: Premere il tasto ON/OFF @per accendere o spegnere l'illuminazione dei tasti. Quando il telecomando è attivo e viene premuto un tasto, i tasti del telecomando si illuminano brevemente. (Usando il telecomando con il tasto di illuminazione dei tasti ON/OFF @ impostato su Acceso, si riduce la durata delle batterie). % PRE-CH: Consente di tornare al canale precedentemente visualizzato.

^ MUTE M: Premere per escludere temporaneamente l'audio. & > P <: Premere per cambiare canale. * MENU: Visualizza il menu a video principale. ( GUIDE: Visualizzazione della Guida elettronica dei programmi (EPG) ) RETURN: Ritorna al menu precedente. a SU ▲ / GIU' ▼ / SINISTRA ◄ / DESTRA ► / ENTERE: Utile per selezionare i menu OSD e modificarne i valori impostati. b EXIT: Premere per uscire dal menu. c CONTENT: Questa funzione permette la visione di Content Library.

d MEDIA.P: Permette di riprodurre brani musicali, immagini e filmati.

e SUBT.: Visualizzazione sottotitoli digitali

f AD: Selezione descrizione audio (AD).

FunzioniTeletext 2 :: Uscita dalla schermata Teletext 6 0: Selezione della modalità Teletext (LIST/FLOF) 7 5: Visualizzazione Teletext 8 4: Selezione formato Teletext 0 Selezione argomento Fastext ! /: Seleziona alternativamente le modalità Teletext, Double o Mix.. @ 8: Negozio Teletext % 1: Pagina secondaria Teletext & 2: Pagina Teletext successiva 3: Pagina Teletext precedente * 6: Indice Teletext ) 9: Mantieni Teletext b 7: Annulla Teletext

Italiano - BN68-02325A-04Ita.indb 5

2009-10-08 �� 10:07:13

¦ Installazione delle batterie nel telecomando 1. Sollevare il coperchio sul retro del telecomando come mostrato in figura. 2. Installare le due batterie AAA. N Fare corrispondere i poli ‘+’ e ‘–’ delle batterie con lo schema riportato all’interno del vano. 3. Riposizionare il coperchio. N Se si prevede di non utilizzare il telecomando per un periodo di tempo prolungato, rimuovere le batterie e riporle in un luogo asciutto e fresco. N Se il telecomando non funziona, effettuare il seguente controllo: • Il televisore è acceso? • I poli - e + delle batterie sono invertiti? • Le batterie sono esaurite? • Si è verificata una interruzione di corrente o il cavo di alimentazione è scollegato? • È presente una luce a fluorescenza speciale o un neon nelle vicinanze?

¦ Visualizzazione dei menu Prima di utilizzare il televisore, seguire questi passaggi per imparare a navigare tra i menu, selezionando e regolando le diverse funzioni. Tasto MENU Visualizza il menu a video principale.

Tasto RETURN Ritorna al menu precedente.

Tasti ENTERE / FRECCIA Sposta il cursore e seleziona una voce. Attiva la voce attualmente selezionata. Conferma l'impostazione.

EXIT Esce dal menu a video.

❑ Uso dei menu OSD (On Screen Display) La procedura d'accesso può essere diversa a seconda del menu selezionato. 1. Premere il tasto MENU. Immagine

2. Il menu principale viene visualizzato a schermo. Sul lato sinistro del menu compaiono alcune icone: Immagine, Suono, Canale, Impostazione, Ingressi, Applicazione, Supporto.

Retroillumin Contrasto Luminosità Nitidezza Colore Tinta (V/R) Impostazioni avanzate

3. Premere il tasto ▲ o ▼ per selezionare una delle icone.

5. Premere ▲ o ▼ per selezionare uno dei sotto menu dell'icona.

6. Premere ◄ o ► per diminuire o aumentare il valore di un elemento. L'OSD di regolazione può differire in base al menu selezionato. 7. Premere ENTERE per completare la configurazione. Per uscire, premere EXIT.

4. Quindi premere ENTERE per accedere ai sotto menu dell'icona.

Contrasto Luminosità Nitidezza Colore Tinta (V/R) Impostazioni avanzate Opzioni immagine

7 U Sposta L Regola E Conf. R Ritorno

Italiano - BN68-02325A-04Ita.indb 6

2009-10-08 �� 10:07:14

¦ Attivazione modalità standby E' possibile attivare la modalità standby del televisore per ridurre il consumo di corrente. La modalità standby è particolarmente utile quando si desidera disattivare temporaneamente il televisore (ad esempio durante i pasti). 1. Premere POWERP sul telecomando. N Lo schermo si spegne e sull’apparecchio compare la spia di standby. 2. Per riattivare il televisore, premere nuovamente il tasto POWERP. N Non lasciare il televisore in modalità standby per lunghi periodi di tempo (partendo per le vacanze ad esempio). E' consigliabile scollegare il cavo di alimentazione e il cavo dell'antenna dalle prese a muro.

¦ Funzioni Plug & Play (In base al modello) Se il televisore viene acceso per la prima volta, alcune impostazioni di base vengono visualizzate automaticamente e in sequenza. 1. Premere POWER sul telecomando. N E' inoltre possibile usare il tasto POWERP sul televisore. N Viene visualizzato il messaggio Select the OSD Language..

2. Premere ENTERE. Selezionare la lingua desiderata premendo ▲ o ▼. Premere ENTERE per confermare la scelta.

3. Premere ◄ o ► per selezionare Demo Negozio o Uso dom., quindi premere ENTERE. N Si consiglia di impostare la modalità TV su Uso dom. per ottenere la migliore qualità E Enter dell’immagine in un ambiente domestico. N Demo Negozio è intesa solo per un uso commerciale del prodotto. N Se l’unità è stata accidentalmente impostata sulla modalità Demo Negozio e si desidera tornare alla modalità Uso dom. (Standard): Premere il tasto Volume del televisore. Quando il menu OSD Volume viene visualizzato, tenere premuto il tasto MENU del televisore per 5 secondi. 4. Premere ENTERE. Selezionare la nazione desiderata premendo il pulsante ▲ o ▼. Premere ENTERE per confermare la scelta. N Dopo aver selezionato il paese nel menu Nazione, alcuni modelli potrebbero richiedere un’opzione aggiuntiva per l’impostazione del pin. N All’inserimento del codice PIN, 0-0-0-0 non è disponibile. 5. Premere ▲ o ▼ per selezionare Antenna o Cavo, quindi premere ENTERE. N Antenna: Segnale antenna via etere. N Cavo: Segnale antenna via cavo. 6. Premere il pulsante ▲ o ▼ per selezionare i canali da memorizzare. Premere ENTERE per selezionare Avvio. N Quando si imposta la sorgente antenna su Cavo, viene visualizzata una procedura che consente di impostare un valore per la ricerca dei canali digitali. Per ulteriori informazioni, vedere Canale → Memorizzazione auto. N Digitale e Analogico: Canali digitali e analogici. / Digitale: Canali digitali. / Analogico: Canale analogico. N La ricerca dei canali inizia e termina in modo automatico. N Premere ENTERE in qualsiasi momento per interrompere il processo di memorizzazione. N Una volta memorizzati tutti i canali disponibili, viene visualizzato il messaggio Imposta la modalità Orologio.. 7. Premere ENTERE. Premere ▲ o ▼ per selezionare Automatico, quindi premere ENTERE. N Selezionando Manuale, viene visualizzato il messaggio Imposta la data e l'ora correnti.. N Ricevendo un segale digitale, l’orario verrà impostato automaticamente. In caso contrario, selezionare Manuale per impostare l’orologio. 8. Viene visualizzata la descrizione per il metodo di connessione che fornisce la migliore qualità dello schermo HD. Leggere la descrizione e premere il tasto ENTERE. 9. Premere il tasto ◄ o ► per selezionare Ved Guida prodotto o Guarda TV. Premere il tasto ENTERE. • Ved Guida prodotto: Viene visualizzata la Guida Prodotto dove si possono visualizzare le informazioni relative alle funzioni principali del nuovo HDTV. • Guarda TV: E' possibile visualizzare i canali memorizzati.

Per reimpostare questa funzione...

2. Premere nuovamente ENTERE per selezionare Plug & Play. 3. Digitare il PIN a quattro cifre. Il PIN predefinito di un nuovo apparecchio TV è 0-0-0-0. N Per cambiare il codice PIN, utilizzare la funzione Cambia PIN. N La funzione Plug & Play è disponibile solo in modalità TV.

1. Premere il tasto MENU per visualizzare il menu. Premere ▲ o ▼ per selezionare Impost, quindi premere ENTERE.

Plug & Play Lingua menu Ora Trasmissione Sicurezza Rete Generale

Italiano - BN68-02325A-04Ita.indb 7

¦ Visualizzazione del display Il display identifica il canale corrente e lo stato di determinate impostazioni audio e video. O Premere il tasto INFO per visualizzare le informazioni. Premere INFO sul telecomando. Il televisore visualizzerà il canale, il tipo di audio e lo stato di determinate impostazioni immagine e audio. ● ▲, ▼: E' possibile visualizzare altre informazioni relative al canale. Se si desidera spostarsi sul canale selezionato, premereENTERE. ● ◄, ►: E' possibile visualizzare le informazioni del programma desiderato sul canale corrente.

E Watch ' Information

N Premere nuovamente INFO o attendere 10 secondi finché il display scomparirà automaticamente.

CANALE ¦ Menu Canale ❑ Nazione

Canale analogico Funzione per la modifica del paese per i canali analogici.

Canale digitale Funzione per la modifica del paese per i canali digitali. N Comparirà la richiesta del PIN. Digitare il PIN a quattro cifre.

Memorizzazione auto Memorizzazione manuale Opzione ricerca via cavo Guida Compl Mini Guida Guida Predefinita : Guida Compl Elenco canali

❑ Memorizzazione auto È possibile effettuare la scansione delle gamme di frequenza disponibili (in base alla nazione). I numeri di programma assegnati automaticamente potrebbero non corrispondere ai numeri di programma effettivi o desiderati. N Se un canale è stato bloccato mediante la funzione Blocco canali, comparirà la schermata di inserimento del PIN. ■

Antenna / Cavo Sorgente antenna per la memorizzazione ● Digitale e Analogico: Canali digitali e analogici. ● Digitale: Canale digitale. ● Analogico: Canale analogico.

Quando si seleziona Cavo → Digitale e Analogico o Cavo → Digitale: Inserire un valore per ricercare i canali via cavo. ● Mod ricerca → Completa / Rete / Rapida N Rapida • Network ID: Visualizza il codice di identificazione del network. • Frequenza: Visualizza la frequenza del canale. (Varia in base alla nazione) • Modulazione: Visualizza i valori di modulazione disponibili. • Symbol Rate: Visualizza i valori di symbol rate disponibili. N Scorrere tutti i canali per le stazioni emittenti attive e memorizzarle nella memoria del televisore. N Per interrompere la funzione Auto Store, premere ENTERE. Verrà visualizzato il messaggio Interrompere Memorizzazione auto?. Selezionare Sì premendo ◄ o ► quindi premere ENTERE.

Italiano - BN68-02325A-04Ita.indb 8

2009-10-08 �� 10:07:14

❑ Memorizzazione manuale N Ricerca un canale manualmente e lo memorizza nella memoria TV. N Se un canale è stato bloccato mediante la funzione Blocco canali, comparirà la schermata di inserimento del PIN. ■

Canale digitale Memorizzazione manuale dei canali digitali. N Canale digitale è disponibile solo in modalità DTV. ● Canale: Impostare il numero del Canale mediante i tasti ▲, ▼ o i tasti numerici (0~9). ● Frequenza: Impostare la frequenza utilizzando i tasti numerici. ● Larg. di banda: Impostare la larghezza di banda mediante i tasti ▲, ▼ o i tasti numerici (0~9). N Al termine, i canali vengono aggiornati nell'elenco dei canali.

Canale analogico Memorizzazione manuale dei canali analogici. ● Programma (Numero di programma da assegnare a un canale): Impostare il numero del programma mediante i tasti ▲, ▼ o i tasti numerici (0~9). ● Sistema colore → Auto / PAL / SECAM / NTSC4.43: Impostare il sistema colore utilizzando i tasti ▲ o ▼. ● Sistema audio → BG / DK / I / L: Impostare il sistema audio utilizzando i tasti ▲ o ▼. ● Canale (quando si conosce il numero del canale da memorizzare): Premere ▲ o ▼ per selezionare C (Antenna) o S (Cavo). Premere il tasto ►, quindi premere ▲, ▼ o un tasto numerico (0~9) per selezionare il numero desiderato. N E’ inoltre possibile selezionare direttamente il numero del canale premendo i tasti numerici (0~9). N Se l’audio è anomalo o assente, riselezionare lo standard audio richiesto. ● Ricerca (quando non si conosce il numero del canale): Premere il tasto ▲ o ▼ per avviare la ricerca. Il sintonizzatore effettua la scansione della gamma di frequenza fino a quando appare il primo canale o il canale selezionato. ● Memorizza (quando si memorizza il canale e il numero di programma corrispondente): Impostare su OK premendo ENTERE. N Mod. Canale • P (modalità Programma): Una volta completata la sintonizzazione, alle emittenti della propria area viene assegnato un numero compreso tra P00 e P99. In questa modalità, è possibile selezionare un canale digitando il numero corrispondente. • C (modalità Antenna): È possibile selezionare un canale immettendo in questa modalità il numero assegnato a ciascuna emittente. • S (modalità Cavo): E’ possibile selezionare un canale immettendo in questa modalità il numero assegnato a ciascun canale via cavo.

❑ Opzione ricerca via cavo (in base alla nazione) Imposta ulteriori opzioni di ricerca quali frequenza e symbol rate per ricerche network via cavo. ● Frequenza inizio (frequenza iniziale): Imposta la frequenza di avvio (Può essere diversa a seconda del paese). ● Frequenza arresto (frequenza finale): Imposta la frequenza di arresto (Può essere diversa a seconda del paese). ● Modulazione: Visualizza i valori di modulazione disponibili. ● Symbol Rate: Visualizza i valori di symbol rate disponibili.

❑ Guida Compl / Mini Guida Le informazioni EPG (Electronic Programme Guide) sono fornite dall’emittente. Le voci relative ai programmi potrebbero risultare vuote o non aggiornate, a seconda delle informazioni trasmesse dall'emittente su un determinato canale. La schermata viene aggiornata automaticamente non appena sono disponibili nuove informazioni. O È anche possibile visualizzare il menu della guida semplicemente premendo il tasto GUIDE. (Per configurare la Guida Predefinita, vedere le relative descrizioni.) ■

Guida Compl Visualizza la informazioni sui programmi ordinate in segmenti di un’ora. Sono comprese due ore di programmi che è possibile scorrere in avanti o indietro.

Mini Guida Su ogni riga della Mini guida del canale corrente sono riportate le informazioni relative a ogni programma partendo dal programma corrente in avanti in ordine di orario.

Italiano - BN68-02325A-04Ita.indb 9

2009-10-08 �� 10:07:14

❑ Guida Predefinita → Guida Compl / Mini Guida E’ possibile scegliere se visualizzare la Guida Compl o la Mini Guida premendo il tasto GUIDE del telecomando.

❑ Elenco canali Per le istruzioni dettagliate sull’uso di Elenco canali, vedere la sezione Gestione dei canali. O È possibile selezionare queste opzioni semplicemente premendo il tasto CH LIST sul telecomando.

❑ Mod. Canale Premendo il tasto P >/<, i canali verranno attivati secondo l'elenco canali selezionato. ■

Canali aggiunti I canali verranno attivati secondo l'elenco canali memorizzato.

Preferiti I canali verranno attivati secondo l'elenco canali preferiti.

❑ Sintonia fine Se la ricezione è chiara, non è necessario sintonizzare il canale poiché questa operazione viene effettuata automaticamente durante le operazioni di ricerca e memorizzazione. Se tuttavia il segnale risulta debole o distorto, può essere necessario sintonizzare il canale manualmente. N I canali sintonizzati e memorizzati sono evidenziati da un asterisco “*” alla destra del numero del canale nel relativo riquadro. N Per reimpostare la sintonia, selezionare Reset premendo il pulsante ▲ o ▼, quindi premere ENTERE. N E' possibile sintonizzare solo i canali TV analogici.

Uso della Guida Completa / Mini Guida Guida Compl

Cavo DTV 900 f tn 2:10 Mar 1 Giu Freshmen On Campus 2:00 - 2:30 No Detailed Information

Guardare un programma nell'elenco EPG Selezionare il programma premendo il tasto ▲, ▼, ◄, ► .

Premere il tasto blu.

Se si seleziona il programma successivo, appare l’icona dell’orologio che indica la visione programmata. Premendo nuovamente il tasto ENTERE, premere ◄, ► per selezionare Annulla Program; la programmazione verrà annullata e il simbolo a forma di orologio sparirà. Visualizzare le informazioni su un programma

Selezionare il programma desiderato premendo il tasto ▲, ▼, ◄, ► . Premere il tasto INFO quando il programma desiderato è evidenziato. Il titolo del programma appare in alto al centro dello schermo.

Cliccare sul tasto INFO per ottenere maggiori informazioni. Le informazioni dettagliate includono numero del canale, durata, barra di stato, livello d'età impostato per il programma, informazioni sulla qualità video (HD/SD), modalità audio, sottotitoli o teletext, lingua dei sottotitoli o del teletext e una breve descrizione del programma evidenziato. ‘...’ appare quando la descrizione è molto lunga. Alterna tra la Guida Compl e la Mini Guida

Premere ripetutamente il tasto rosso.

In modalità Guida Compl Scorrere velocemente indietro (24 ore). Scorrere velocemente avanti (24 ore).

Premere ripetutamente il tasto verde. Premere ripetutamente il tasto giallo.

Italiano - 10 BN68-02325A-04Ita.indb 10

2009-10-08 �� 10:07:15

¦ Gestione dei canali Usando questo menu è possibile aggiungere, eliminare o impostare i canali preferiti e utilizzare la guida dei programmi per le trasmissioni digitali.

Tutti i Canali Mostra tutti i canali attualmente disponibili. Canali aggiunti Mostra tutti i canali aggiunti.

Preferiti Mostra tutti i canali preferiti. O Per selezionare i canali preferiti impostati, premere FAV.CH sul telecomando.

Programmato Mostra tutti i canali prenotati. N Selezionare un canale nella schermata Tutti i Canali, Canali aggiunti o Preferiti premendo i tasti ▲ / ▼, quindi premere ENTERE. Ora è possibile guardare il canale selezionato. N Uso dei tasti colorati nell'elenco dei canali • Rosso (Tipo canale): Alterna tra TV, Radio, Dati / Altro e Tutto. • Verde (Zoom): Ingrandisce o riduce il numero di un canale. • Giallo (Selezione): Seleziona più elenchi di canali. E’ possibile utilizzare contemporaneamente le funzioni Add / Delete o Add to favourite/ Delete from Favourite per più canali alla volta. Selezionare i canali desiderati e premere il tasto giallo per impostare tutti i canali selezionati contemporaneamente. Il simboloc compare a sinistra dei canali selezionati. • TOOLS (Strumenti): Visualizza i menu Elimina (o Aggiungi), Aggiungi a Preferiti (o Elimina da Preferiti), Blocco (o Sblocco), Timer visione, Modifica nome canale, Ordina, Modifica numero canale, Seleziona tutto (o Deselez tutto), Memorizzazione auto. (Il menu Options può essere diverso in base alla situazione). N Icone sullo stato del canale • A : Canale analogico. • c : Canale selezionato mediante il tasto giallo. • * : Canale impostato come preferito. • ( : Programma attualmente trasmesso. • \ : Canale bloccato. • ) : Programma prenotato

Selezione T Strumenti

Menu Elenco canali Opzione (in Tutti i Canali / Canali aggiunti / Preferiti) N Premere il tasto TOOLS per usare il menu Option. N Gli elementi del menu Option possono differire in base allo stato del canale.

Agg. / Canc. E' possibile eliminare o aggiungere un canale per visualizzare i canali desiderati. N Tutti i canali eliminati saranno visibili nel menu Tutti i Canali. N Se il canale in elenco è evidenziato in grigio, significa che il canale è stato eliminato. N Il menu Aggiungi viene visualizzato solo per i canali eliminati. N E’ anche possibile eliminare un canale nel menu Canali aggiunti o Preferiti allo stesso modo.

Elimina Aggiungi a Preferiti Blocco Timer visione Modifica nome canale Ordina ›

A 7 C -A 8 C - Tutto

Selezione T Strumenti

Aggiungi a Preferiti / Elimina da Preferiti I canali che si guardano più di frequente possono essere impostati come preferiti. T Premere il tasto TOOLS per visualizzare il menu Strumenti. E' inoltre possibile impostare aggiunte (o cancellazioni) tra i canali Preferiti selezionando Strumenti → Aggiungi a Preferiti (o Elimina da Preferiti). N Il simbolo "*" verrà evidenziato e il canale verrà impostato come preferito. N Tutti i canali preferiti saranno visibili nel menu Preferiti.

Italiano - 11 BN68-02325A-04Ita.indb 11

2009-10-08 �� 10:07:15

Blocco / Sblocco E’ possibile bloccare un canale in modo che non possa essere selezionato e visualizzato. N Questa funzione è disponibile solo quando la funzione Blocco canali è impostata su Acceso. N Comparirà la richiesta del PIN. Digitare il PIN a quattro cifre. N Il PIN predefinito di un nuovo apparecchio TV è 0-0-0-0. E’ possibile modificare il PIN selezionando Cambia PIN nel menu. N Verrà visualizzato il simbolo ‘\’ e il canale verrà bloccato.

Timer visione Se si è effettuata la prenotazione di un canale, all’ora stabilita verrà visualizzato il canale prenotato anche durante la visione di un altro canale contenuto nell'Elenco canali. Per prenotare un programma, impostare prima l’orario corrente. N E' possibile prenotare solo i canali memorizzati. N È possibile impostare il canale, il giorno, il mese, l'anno,l'ora e i minuti premendo direttamente i tasti numerici del telecomando. N Durante le prenotazione di un programma comparirà il menu Programmato. N Digital Programme Guide e Visualizzazione prenotazione Selezionando un canale digitale e premendo il tasto ►, comparirà la Programme Guide del canale. Per prenotare un programma seguire le procedure descritte sopra.

Modifica nome canale (solo canali analogici) Ai canali è possibile attribuire un nome in modo da visualizzarlo durante la visione. N I nomi dei canali digitali trasmessi vengono automaticamente assegnati e non possono essere modificati.

Modifica numero canale (solo canali digitali) È anche possibile impostare il numero di canale premendo i tasti numerici sul telecomando.

Ordina (solo canali analogici) Questa operazione consente di modificare i numeri di programma dei canali memorizzati. Questa operazione può essere necessaria dopo la memorizzazione automatica dei canali.

Seleziona tutto / Deselez tutto ● Seleziona tutto: Seleziona tutti i canali presenti nell'elenco dei canali. ● Deselez tutto: E' possibile selezionare e deselezionare tutti i canali selezionati. N E’ possibile selezionare Deselez tutto solo quando è stato selezionato almeno un canale.

Memorizzazione auto N Per la descrizione dettagliata delle procedure per l'impostazione delle opzioni, vedere le istruzioni 'Menu Canale'. N Se un canale è stato bloccato mediante la funzione Blocco canali, comparirà la schermata di inserimento del PIN.

Menu Channel List Opzione (in Programmato) E' possibile visualizzare, modificare o annullare una prenotazione. N Premere il tasto TOOLS per usare il menu Option. ■

Annulla Program Selezionare questa funzione per annullare una prenotazione.

Informazioni Selezionare questa funzione per visualizzare una prenotazione. (E' inoltre possibile modificare le informazioni relative alla prenotazione.)

Modifica info Selezionare questa funzione per modificare una prenotazione.

Selezione T Strumenti EInformazioni

Seleziona tutto Selezionare tutti i programmi prenotati.

Italiano - 12 BN68-02325A-04Ita.indb 12

2009-10-08 �� 10:07:15

Immagine ¦ Configurazione del menu Immagine ❑ Modalità

Dinamica Imposta l’immagine da visualizzare in alta definizione in un ambiente luminoso.

Standard Imposta l’immagine per una visualizzazione ottimale in condizioni di luce normali.

Naturale Seleziona l'immagine per una visione ottimale, confortevole per la vista. N Questa funzione non è disponibile in modalità PC.

Film Imposta l'immagine per una visualizzazione confortevole in un ambiente buio.

È possibile selezionare il tipo di immagine che più corrisponde alle proprie esigenze. T Premere il tasto TOOLS per visualizzare il menu Strumenti. E’ inoltre possibile impostare la modalità dell’immagine selezionando Strumenti → Modalità immagine.

Retroillumin Contrasto Luminosità Nitidezza Colore Tinta (V/R) Impostazioni avanzate

:7 : 95 : 45 : 50 : 50 : V50/R50

❑ Retroillumin / Contrasto / Luminosità / Nitidezza / Colore / Tinta (V/R) Il televisore ha diverse opzioni che consentono di controllare la qualità dell'immagine. ▲ Retroillumin 7 ● Retroillumin: Regola la luminosità della retroilluminazione dell’LCD. ▼ ● Contrasto: Regola il livello di contrasto dell'immagine. U Sposta L Regola E Conf. R Ritorno ● Luminosità: Regola il livello di luminosità dell’immagine. ● Nitidezza: Regola la definizione dei bordi dell'immagine. ● Colore: Regola la saturazione dei colori dell'immagine. ● Tinta (V/R): Regola la tonalità delle tinte dell'immagine. N Nelle modalità analogiche TV, Est., AV del sistema PAL, non è possibile utilizzare la funzione Tinta (V/R). N Apportando le modifiche ai valori Retroillumin, Contrasto, Luminosità, Nitidezza, Colore o Tinta (V/R), il menu OSD verrà regolato di conseguenza. N In modalità PC, è possibile modificare solo i parametri Retroillumin, Contrasto e Luminosità. N Le impostazioni possono essere regolate e memorizzate per ogni dispositivo esterno connesso a un ingresso TV. N E' possibile ridurre significativamente il consumo di energia, e i costi ad esso associati, diminuendo la luminosità dello schermo.

❑ Impostazioni avanzate I nuovi TV Samsung permettono di impostare ancora più precisamente la visualizzazione delle immagini rispetto ai modelli precedenti. N Impostazioni avanzate è disponibile in modalità Standard o Film. N In modalità PC, è possibile modificare solo i parametri Contrasto Dinamico, Gamma e Bilan bianco tra le opzioni della voce Impostazioni avanzate. ■

Tonalità nero → Off / Scuro / Più scura / Extra scura Consente di selezionare il livello di nero dello schermo per regolare la profondità dell'immagine.

Contrasto Dinamico → Off / Basso / Medio / Alta Consente di regolare in modo ottimale il livello di contrasto dello schermo.

Gamma Consente di regolare l’intensità dei colori primari (rosso, verde, blu).

Impostazioni avanzate Tonalità nero

Bilan bianco Incarnato

: On U Sposta E Enter R Ritorno

2009-10-08 �� 10:07:16

Spazio colore Spazio colore è la matrice di colori composta dai colori rosso, verde e blu. Per scoprire lo straordinario mondo dei colori naturali basta selezionare lo spazio colore preferito. ● Automatico: Auto Spazio colore regola automaticamente la tonalità più naturale dei colori basata sulle sorgenti del programma. ● Nativa: Native Spazio colore offre tonalità di colore ricche e profonde. ● Personaliz: Regola la gamma colore per adattarla alle proprie preferenze. N Una volta modificato il valore, lo schermo viene automaticamente regolato di conseguenza. N Le impostazioni possono essere regolate e memorizzate per ogni dispositivo esterno connesso a un ingresso TV. Ad esempio, se si ha un lettore DVD connesso alla porta HDMI 1 e correntemente selezionato, verranno memorizzate le impostazioni e le regolazioni per il lettore DVD. • Colore: Rosso, Verde, Blu, Giallo, Ciano o Magenta N Colore è disponibile quando l’opzione Spazio colore è impostata su Personaliz. N Colore, è possibile regolare i valori RGB per i colori selezionati. N Per reimpostare il valore RGB regolato, selezionare Reset. • Rosso: Regola il livello di saturazione di rosso del colore selezionato. • Verde: Regola il livello di saturazione di verde del colore selezionato. • Blu: Regola il livello di saturazione di blu del colore selezionato. • Reset: Ripristina le impostazioni dello spazio colore ai valori predefiniti.

Bilan bianco Consente di regolare la temperatura del colore per ottenere immagini più naturali. ● R-Offset: Regola l'intensità del colore rosso. ● G-Offset: Regola l'intensità del colore verde. ● B-Offset: Regola l'intensità del colore blu. ● R-Gain: Regola la luminosità del colore rosso. ● G-Gain: Regola la luminosità del colore verde. ● B-Gain: Regola la luminosità del colore blu. ● Reset: Consente di ripristinare i valori predefiniti di bilanciamento del bianco.

Incarnato E’ possibile enfatizzare il tono ‘incarnato’ dell’immagine. N Una volta modificato il valore, lo schermo viene automaticamente regolato di conseguenza.

Migliora imm bordi → Off / On E' possibile enfatizzare i contorni degli oggetti dell'immagine.

xvYCC → Off / On Impostando la modalità xvYCC su on, si noterà un miglioramento nei dettagli e nel colore durante la visione di un film da un dispositivo esterno (per es. un lettore DVD) collegato alla porta HDMI o Component IN. N xvYCC è disponibile quando la modalità dell'immagine è impostata a Film, e l'ingresso esterno è impostato su HDMI o Comp.. N Questa funzione potrebbe non essere supportata dal dispositivo esterno in uso.

❑ Opzioni immagine N In modalità PC, è possibile modificare solo i parametri Toni colore e Formato tra le opzioni della voce Opzioni immagine. ■

Toni colore → Freddo / Normale / Caldo1 / Caldo2 / Caldo3 N Caldo1, Caldo2 o Caldo3 vengono attivate solo quando la modalità Immagine è Film. N Le impostazioni possono essere regolate e memorizzate per ogni dispositivo esterno connesso a un ingresso TV.

Opzioni immagine Toni colore

Livello di nero HDMI

▼ U Sposta E Conf. R Ritorno

2009-10-08 �� 10:07:16

Formato Occasionalmente è possibile variare la dimensione dell'immagine sullo schermo. Il televisore ha diverse possibilità di dimensione, ognuna adatta a dare i migliori risultati con specifici tipi di ingressi video. Il ricevitore via cavo/satellitare potrebbe anch'esso avere la propria serie di dimensioni preimpostate. In generale, tuttavia, si consiglia la visione il più possibile nel formato 16:9. T Premere il tasto TOOLS per visualizzare il menu Strumenti. E’ anche possibile impostare la dimensione selezionando Strumenti → Formato immagine. ● Automatico: Regola automaticamente la dimensione dell'immagine su un formato 16:9. ● 16:9: Regola la dimensione dell’immagine su 16:9, un valore appropriato per visualizzare DVD o trasmissioni panoramiche. ● Wide Zoom: Aumenta le dimensioni dell’immagine a oltre 4:3. ● Zoom: Ingrandisce il formato 16:9 (in senso verticale) per adattarlo alle dimensioni dello schermo. ● 4:3: Questa è l’impostazione predefinita per un filmato video o una trasmissione normale. ● Adatta a schermo: Utilizzare questa funzione per visualizzare l'immagine completa con segnali HDMI (720p/1080i/1080p) o Comp. (1080i/1080p). N A seconda del tipo di sorgente di ingresso, le opzioni relative alla dimensione dell'immagine possono variare. N Le voci disponibili variano in base alla modalità selezionata. N In modalità PC, è possibile regolare solo i formati 16:9 e 4:3. N Le impostazioni possono essere regolate e memorizzate per ogni dispositivo esterno connesso a un ingresso TV. N Se si visualizza una immagine fissa per oltre due ore, sullo schermo potrebbe apparire una immagine residua temporanea. N Wide Zoom: Premere il tasto ► per selezionare Posizione, quindi premere ENTERE. Per spostare la schermata in alto o in basso, utilizzare il tasto ▲ o ▼. Quindi premere il tasto ENTERE. N Zoom: Premere il tasto ► per selezionare Posizione, quindi premere ENTERE. Per spostare l’immagine in alto o in basso, utilizzare il tasto ▲ o ▼. Quindi premere il tasto ENTERE. Premere il tasto ► per selezionare Formato, quindi premere ENTERE. Premere il tasto ▲ o ▼ per aumentare o ridurre la dimensione dell’immagine in direzione verticale. Quindi premere il tasto ENTERE. N Dopo aver selezionato l’opzione Adatta a schermo in HDMI (1080i / 1080p) o Comp. (1080i / 1080p): Selezionare Posizione premendo il tasto ◄ o ►. Utilizzare il tasto ▲, ▼, ◄ o ► per spostare l’immagine. • Reset: Premere il tasto ◄ o ► per selezionare Reset, quindi premere ENTERE. E' possibile azzerare le impostazioni. N Usando la funzione Adatta a schermo con un ingresso HDMI 720p, 1 riga verrà tagliata all’inizio, alla fine, a sinistra e a destra come nella funzione Overscan. N Double (À, Œ) la dimensione dell'immagine non potrà essere impostata.

Mod schermo → 16:9 / Wide Zoom / Zoom / 4:3 Quando si imposta la dimensione dell’immagine su Automatico su un televisore con formato wide 16:9, è possibile determinare o meno le dimensioni dell’immagine da visualizzare nel formato 4:3 WSS (Wide Screen Service). Ogni nazione europea richiede un formato dell’immagine diverso e questa funzione deve essere quindi selezionata dall’utente. ● 16:9: Imposta l’immagine sul formato wide 16:9. ● Wide Zoom: Aumenta le dimensioni dell’immagine a oltre 4:3. ● Zoom: Ingrandisce verticalmente la dimensione dell'immagine sullo schermo. ● 4:3: Imposta l’immagine sul formato 4:3. N Questa funzione è disponibile in modalità Automatico. N Questa funzione non è disponibile in modalità PC, Comp. o HDMI.

Digital NR → Off / Basso / Medio / Alta / Automatico Se il segnale ricevuto dal televisore è debole, è possibile attivare la funzione Digital Noise Reduction per ridurre i disturbi statici e l’effetto ‘ghosting’ sullo schermo. N Se il segnale è debole, selezionare una delle altre opzioni disponibili fino a ottenere la migliore qualità visiva.

Livello di nero HDMI → Normale / Basso Consente di selezionare il livello di nero dello schermo per regolare la profondità dell'immagine. N Questa funzione è attiva solo quando un dispositivo esterno viene collegato al televisore mediante una porta HDMI (segnali RGB).

Modalità Film → Off / Auto1 / Auto2 Il televisore può essere impostato automaticamente nel senso desiderato, per elaborare i segnali dei film provenienti da tutte le sorgenti e per regolare l'immagine in modo da ottenere una visualizzazione ottimale. N Modalità Film è supportata in modalità TV, AV, COMP. (480i / 1080i) e HDMI (480i / 1080i). ● Off: Disattiva la funzione Modalità Film. ● Auto1: Regola automaticamente l'immagine alla migliore qualità possibile per la visione di un film. ● Auto2: Ottimizza automaticamente il testo visualizzato sullo schermo (esclusi i sottotitoli) durante la visione di un film.

2009-10-08 �� 10:07:16

100Hz Motion Plus → Off / Chiaro / Standard / Lineare / Personaliz / Demo Elimina l’effetto ’trascinamento’ dalle scene in rapido movimento per offrire una visione più nitida delle immagini. N Se si attiva 100Hz Motion Plus, lo schermo potrebbe risultare disturbato. In questo caso, impostare 100Hz Motion Plus su Off. ● Off: Disattiva la modalità 100Hz Motion Plus. ● Chiaro: Imposta la modalità 100Hz Motion Plus al minimo. ● Standard: Imposta la modalità 100Hz Motion Plus su un valore medio. ● Lineare: Imposta la modalità 100Hz Motion Plus su un valore massimo. ● Personaliz: Regola lo sfarfallio e il livello di riduzione delle vibrazioni in base alle proprie preferenze. • Rid distorsione: Regola il livello di sfarfallio dalle sorgenti video. • Rid vibrazione: Regola il livello di vibrazioni dalle sorgenti video durante la riproduzione di un video. • Reset: Ripristina le impostazioni personalizzate. ● Demo: Visualizza la differenza tra l'attivazione e la disattivazione della modalità 100Hz Motion Plus.

Modalità Solo blu → Off / On Questa funzione è solo per gli utenti esperti in grado di regolare le misurazioni del dispositivo AV. Questa funzione visualizza solo il segnale blu rimuovendo i segnali rosso e verde dal video, in modo da offrire un effetto Blue Filter utile per regolare le opzioni Colour e Tint delle apparecchiature video quali lettori DVD, impianti Home Theater, ecc. Questa funzione consente di regolare a livello di segnale le opzioni Colour e Tint di qualsiasi dispositivo video che utilizzi modelli di tipo Color Bar Pattern per i colori Rosso / Verde / Blu / Ciano / Magenta / Giallo, senza l'uso di un ulteriore Blue Filter. N Modalità Solo blu è disponibile solo quando la modalità immagine è impostata su Film o Standard.

❑ Reset immagine → Azzera modalità immagine / Annul Ripristina tutte le impostazione dell'immagine ai valori predefiniti. N Azzera modalità immagine: I valori dell'immagine corrente tornano alle impostazioni predefinite.

¦ Visione Picture-in-Picture La funzione PIP può essere utilizzata per visualizzare contemporaneamente il sintonizzatore TV e una sorgente video esterna. Questo prodotto è dotato di un sintonizzatore incorporato che non permette l'uso della funzione PIP nella stessa modalità. Per maggiori dettagli vedere ‘Impostazioni PIP’ sotto. T Premere il tasto TOOLS per visualizzare il menu Strumenti. Selezionando Strumenti → PIP è possibile regolare le impostazioni relative alla funzione PIP . N Selezionando l'audio dell'immagine PIP, vedere la sezione ‘Configurazione del menu Suono’. N Impostazioni PIP Immagine principale Comp. HDMI1, HDMI2, HDMI3/DVI, HDMI4

PC Generale Modalità gioco

U Sposta E Conf. R Ritorno

TV N Spegnendo il televisore durante la visione in modalità PIP e riaccendendolo, la finestra PIP scomparirà. N L’immagine nella finestra PIP potrebbe apparire leggermente innaturale quando si usa la schermata principale per visualizzare un videogame o il karaoke. N Durante l'attivazione di Internet@TV la funzione PIP non può essere usata.

PIP La funzione PIP può essere attivata e disattivata.

❑ Formato → Õ / à / À / Œ Consente di selezionare il formato dell'immagine secondaria.

❑ Posizione → à / – / — / œ Utilizzata per selezionare la posizione dell'immagine secondaria. N In modalità Double (Œ, À), Posizione non può essere selezionata.

U Sposta E Conf. R Ritorno

❑ Canale E' possibile selezionare il canale per lo schermo secondario.

Italiano - 16 BN68-02325A-04Ita.indb 16

2009-10-08 �� 10:07:16

¦ Uso del televisore come uno schermo PC Impostazione del software del PC (basato su Windows XP) Di seguito vengono illustrate le impostazioni di visualizzazione di Windows per un PC tipico. Le schermate visualizzate sul PC possono differire in base alla versione di Windows e alla scheda video installate. Nel caso le schermate risultassero differenti, le stesse informazioni di base per la configurazione sono applicabili in quasi tutti i casi. (In caso contrario, contattare la casa costruttrice del computer oppure un rivenditore Samsung.) 1. Fare clic sul ‘Pannello di controllo’ nel menu Start di Windows. 2. Quando appare la finestra del pannello di controllo, fare clic su ‘Aspetto e temi’. Verrà visualizzata una finestra di dialogo. 3. Quando appare la finestra del pannello di controllo, fare clic su ‘Schermo’. Verrà visualizzata una finestra di dialogo. 4. Fare clic sulla scheda ‘Impostazioni’ nella finestra di dialogo. • Impostazione della dimensione corretta (risoluzione) - Ottimale: 1920 x 1080 pixel • Se la finestra di dialogo delle impostazioni contiene un’opzione relativa alla frequenza verticale, il valore corretto è ‘60’ o ‘60 Hz’. In caso contrario, fare clic su ‘OK’ e uscire dalla finestra di dialogo.

Modalità di visualizzazione Se il segnale del sistema equivale alla modalità del segnale standard, lo schermo viene automaticamente regolato. Se il segnale del sistema non equivale alla modalità del segnale standard, regolare la modalità riferendosi alla guida dell'utente della scheda video; in caso contrario potrebbe non essere visualizzata alcuna immagine. Per le modalità video elencate alla pagina successiva, l'immagine a schermo è stata ottimizzata durante la produzione. ■

Ingresso D-Sub e HDMI/DVI Modalità

Quando si effettua una connessione mediante cavo HDMI / DVI, è necessario utilizzare la porta HDMI IN 3(DVI). La modalità interlacciata non è supportata. Questo dispositivo potrebbe non funzionare correttamente se si seleziona un formato video non standard. Le modalità Separate e Composite sono supportate. Il formato SOG non è supportato. Se il cavo VGA è di scarsa qualità o troppo lungo, in alta risoluzione (1920x1080) le immagini possono risultare disturbate.

Italiano - 17 BN68-02325A-04Ita.indb 17

2009-10-08 �� 10:07:17

¦ Configurazione del televisore con il PC N Preimpostazione: Premere il tasto SOURCE per selezionare la modalità PC.

Luminosità Nitidezza

Usare la funzione Auto Adjust per far sì che il televisore regoli automaticamente i segnali video che riceve. La funzione sintonizza automaticamente le impostazioni e regola i valori della frequenza e le posizioni. T Premere il tasto TOOLS per visualizzare il menu Strumenti. E’ anche possibile impostare la funzione Auto Adjustment selezionando Strumenti → Regolazione auto. N Questa funzione non è disponibile in modalità DVI-HDMI.

Schermo Impostazioni avanzate Opzioni immagine Reset immagine

Grossa / Fine Lo scopo della regolazione della qualità dell’immagine è quello di eliminare o ridurre eventuali disturbi di visualizzazione. Se non si riesce a eliminare il disturbo mediante sintonizzazione, regolare la frequenza nel modo migliore possibile (Grossa) ed eseguire nuovamente la sintonizzazione fine. Una volta ridotto il disturbo, regolare l’immagine in modo che sia perfettamente centrata sullo schermo.

Posizione PC Reset immagine

Posizione PC U Sposta E Conf. R Ritorno Regolare la posizione dello schermo del PC se non si adatta allo schermo del televisore. Premere il tasto ▲ o ▼ per regolare la posizione verticale. Premere il tasto ◄ o ► per regolare la posizione orizzontale.

Reset immagine È possibile sostituire tutte le impostazioni dell'immagine ripristinando i valori di fabbrica.

SUONO ¦ Configurazione del menu audio ❑ Modalità → Standard / Musica / Film / Voce cristallina / Personaliz Suono

T Premere il tasto TOOLS per visualizzare il menu Strumenti. E’ inoltre possibile impostare la modalità audio selezionando Strumenti → Modalità audio. ● Standard: Seleziona la modalità audio normale. ● Musica: Enfatizza la musica rispetto alle voci. ● Film: Offre la migliore qualità audio per la visione di film. ● Voce cristallina: Enfatizza i dialoghi rispetti altri altri suoni. ● Personaliz: Richiama le impostazioni audio personalizzate.

Modalità Equalizzatore SRS TruSurround HD Lingua audio Formato audio Descrizione audio Volume auto Selezione altoparlante

: Off : ---: ---: Off : Altoparlante TV

❑ Equalizzatore Le impostazioni audio possono essere regolate in base alle proprie preferenze personali. ● Modalità: Seleziona la modalità audio tra quelle predefinite. ● Bilanciamento S/D: Controlla il bilanciamento degli altoparlanti sinistro e destro. ● 100Hz / 300Hz / 1KHz / 3KHz / 10KHz (Regolazione larghezza di banda): Per regolare il livello delle diverse frequenze di larghezza di banda. ● Reset: Ripristina le impostazione predefinite dell’equalizzatore.

❑ SRS TruSurround HD → Off / On SRS TruSurround HD è una tecnologia SRS brevettata che risolve il problema della riproduzione di contenuti multicanale 5.1 su due altoparlanti. TruSurround offre una straordinaria esperienza Surround Sound virtuale attraverso un sistema di riproduzione a due altoparlanti, inclusi gli altoparlanti interni del televisore. È pienamente compatibile con tutti i formati multicanale. T Premere il tasto TOOLS per visualizzare il menu Strumenti. E’ possibile impostare la funzione SRS TruSurround HD selezionando Strumenti → SRS TS HD.

Italiano - 18 BN68-02325A-04Ita.indb 18

2009-10-08 �� 10:07:17

❑ Lingua audio È possibile modificare la lingua predefinita. Visualizza le informazioni sulla lingua relative alla trasmissione in corso. N Durante la visione di un canale digitale, è possibile selezionare questa funzione. N E' possibile selezionare solo una delle lingue trasmesse.

❑ Formato audio → MPEG / Dolby Digital Quando l’audio è generato sia dall’altoparlante principale sia dal ricevitore audio, potrebbe prodursi un effetto di eco a causa della diversa velocità di decodifica dei due dispositivi. In questo caso, attivare la funzione TV Speaker. N Durante la visione di un canale digitale, è possibile selezionare questa funzione. N Il formato audio dipende dal segnale trasmesso dall'emittente.

❑ Descrizione audio Questa funzione audio ausiliaria fornisce una traccia audio aggiuntiva per aiutare le persone con problemi visivi. Questa funzione gestisce il flusso audio per l’opzione AD (Audio Description), quando è trasmesso insieme all’Audio principale dall'emittente. Gli utenti possono attivare o disattivare la funzione Descrizione audio selezionando Acceso o Spenta e regolarne il volume. O Premere il tasto AD del telecomando per selezionare Off o On. ■

Descrizione audio → Off / On Attiva e disattiva la funzione Audio Description.

Volume E’ possibile regolare il volume della funzione Descrizione audio. N Volume è attivo quando la funzione Descrizione audio è impostata su On. N Durante la visione di un canale digitale, è possibile selezionare questa funzione.

❑ Volume auto → Off / On Le condizioni del segnale variano a seconda dell’emittente, ma non è pratico regolare il volume ogni volta che si cambia canale. Questa funzione consente di regolare automaticamente il volume del canale desiderato diminuendo il livello dell’uscita audio quando il segnale di modulazione è alto, oppure aumentando il livello dell’uscita audio quando il segnale di modulazione è basso.

❑ Selezione altoparlante Durante la visione del televisore con un sistema Home theatre collegato, disattivare gli altoparlanti in modo da poter ascoltare l'audio proveniente dagli altoparlanti esterni del sistema Home theatre. ● Altoparlante est: Per ascoltare l'audio proveniente dagli altoparlanti esterni (Home Theatre). ● Altoparlante TV: Per ascoltare l’audio tramite gli altoparlanti del televisore. N I tasti di regolazione del volume e il tasto MUTE non sono attivi quando Selezione altoparlante è impostato su Altoparlante est. N Selezionando Altoparlante est nel menu Selezione altoparlante, le impostazioni dell’audio saranno limitate.

Altoparlante TV Altoparlante est Nessun segnale video

Altoparlanti interni del televisore RF / AV / Comp. / PC / HDMI Uscita audio Muto Muto

Da Audio Out (Optical, L/R Out) a Sistema audio RF / AV / Comp. / PC / HDMI Uscita audio Uscita audio Muto

❑ Selezione audio → Principale / Secondario Durante l’uso della funzione PIP, è possibile ascoltare l’audio dell’immagine secondaria (PIP). N Questa funzione è selezionabile quando la funzione PIP è impostata su On. T Premere il tasto TOOLS per visualizzare il menu Strumenti. E' inoltre possibile impostare l'audio dell'immagine secondaria selezionando Strumenti → PIP → Selezione audio

❑ Reset impostazioni audio → Azzera tutto / Azz mod audio / Annulla E' possibile ripristinare le impostazioni audio ai valori di fabbrica. N Azz mod audio: I valori correnti tornano alle impostazioni predefinite.

Reset impostazioni audio Selezionare le opzioni di reset dell'audio.

L Sposta E Conf. R Ritorno

Italiano - 19 BN68-02325A-04Ita.indb 19

2009-10-08 �� 10:07:17

¦ Selezione della modalità audio E’ possibile impostare la modalità audio nel menu Strumenti. Quando si imposta la modalità Dual l ll, la modalità audio corrente viene visualizzata sullo schermo.

Tipo di audio Mono Stereo Dual Mono Stereo Dual

Dual 1 / 2 MONO STEREO ↔ MONO DUAL 1 ↔ DUAL 2 MONO MONO ↔ STEREO MONO ↔ DUAL 1 DUAL 2

Predefinito Cambio automatico DUAL 1 Cambio automatico DUAL 1

N Se il segnale stereo è debole e si verifica un cambio automatico, passare alla modalità Mono. N Questa funzione è attiva solo con segnale audio stereo. Al contrario, non è attiva con segnale audio mono. N Questa funzione è disponibile solo in modalità TV.

Impostazione ¦ Configurazione del menu Impostazione ❑ Lingua menu Plug & Play

❑ Ora Per la descrizione dettagliata delle procedure per l'impostazione delle opzioni, vedere 'Impostazione dell'orario'.

E' possibile impostare la lingua dei menu.

Ora Trasmissione Sicurezza Rete Generale

Sottotitoli È possibile attivare e disattivare i sottotitoli. Utilizzare questo menu per impostare la modalità sottotitoli. Normale rappresenta il sottotitolo di base mentre Non udenti è il sottotitolo per le persone con problemi uditivi. ● Sottotitoli → Off / On Attiva e disattiva i sottotitoli. ● Modalità → Normale / Non udenti Imposta la modalità dei sottotitoli. ● Lingua Sottotitoli Imposta la lingua dei sottotitoli. N Se il programma che si sta guardando non supporta la funzione Non udenti si attiva automaticamente l’opzione Normale anche se è selezionata la modalità Non udenti. N La lingua predefinita è l'inglese, nel caso in cui la trasmissione non supporti la lingua selezionata. O È possibile selezionare queste opzioni semplicemente premendo il tasto SUBT. sul telecomando.

Testo digitale → Disattiva / Attiva (solo RU) Se il programma è trasmesso con testo digitale, questa funzione è attivata. N MHEG (Multimedia and Hypermedia Information Coding Experts Group) Uno standard internazionale per i sistemi di codifica dei dati multimediali e ipermediali. È un sistema più complesso rispetto al formato MPEG in quanto include collegamenti a dati ipermediali come immagini fisse, servizi di caratteri, animazione, grafica e file video, oltre ai dati multimediali. MHEG è una tecnologia interattiva con vari campi di applicazione, come sistemi VOD (Video-On-Demand), ITV (Interactive TV), EC (Electronic Commerce), teleformazione, teleconferenza, librerie digitali e giochi di rete.

2009-10-08 �� 10:07:17

Lingua Teletext E' possibile impostare la lingua del Teletext. N La lingua predefinita è l'inglese, nel caso in cui la trasmissione non supporti la lingua selezionata.

Preferenze ● Lingua principale audio / Lingua secondaria audio / Lingua principale sottotitoli / Lingua secondaria sottotitoli / Lingua principale Teletext / Lingua secondaria Teletext Mediante questa funzione, gli utenti sono in grado di selezionare una delle lingue disponibili. La lingua selezionata viene impostata automaticamente durante la selezione di un canale. Modificando l’impostazione della lingua, le opzioni Subtitle Language, Audio Language e Teletext Language del menu Language vengono automaticamente impostate sulla lingua selezionata. Le opzioni Lingua Sottotitoli, Lingua audio, e Lingua Teletext del menu Lingua mostrano l’elenco delle lingue supportate dal canale corrente, dove l’opzione corrente appare evidenziata. Se si modifica una di queste opzioni, la nuova lingua viene applicata solo al canale corrente. La nuova impostazione non viene invece applicata alle opzioni Lingua principale sottotitoli, Lingua principale audio o Lingua principale Teletext del menu Preference.

Interfaccia comune ● Menu CI Questa modalità permette all’utente di accedere al menu del modulo CAM. Selezionare CI Menu in base alla scheda PC. ● Info sull'applicazione Contiene informazioni sul modulo CAM inserito nello slot CI e le visualizza. Le informazioni sull'applicazione sono relative alla ‘SCHEDA CI (CI+)’. È possibile installare il modulo CAM in qualsiasi momento sia mentre il televisore è acceso sia mentre è spento. 1. Acquistare il modulo CI CAM presso il rivenditore locale o via telefono. 2. Inserire la scheda ‘SCHEDA CI (CI+)’ nel modulo CAM nella direzione indicata dalla freccia. 3. Inserire il modulo CAM con la ‘SCHEDA CI (CI+)’ installata nell'alloggiamento common interface. (Inserire completamente il CAM nella direzione indicata dalla freccia in modo che risulti parallelo allo slot.) 4. Verificare la visione dell’immagine su un canale a segnale criptato.

❑ Sicurezza (In base al modello) N Prima della comparsa dell’immagine, compare la richiesta del PIN. Digitare il PIN a quattro cifre. N Il codice PIN predefinito di un nuovo televisore è 0-0-0-0. E' possibile cambiare il PIN selezionando Cambia PIN nel menu. N Alcuni modelli richiedono la selezione del PIN impostato per la funzione Plug & Play. ■

Blocco canali → Off / On Tramite questa funzione è possibile impedire agli utenti non autorizzati, ad esempio i bambini, di guardare programmi non adatti a loro, annullando il video e azzerando l’audio. N E' possibile bloccare alcuni canali nell'elenco dei canali. N Blocco canali è disponibile solo in modalità TV.

Blocco Canale Questa funzione consente di immettere un codice PIN di identificazione personale a 4 cifre definito dall’utente per impedire agli utenti non autorizzati, come ad esempio i bambini, di vedere programmi non adatti a loro. N La voce Blocco Canale può essere diversa in base alla nazione. N Una volta impostata la funzione Blocco Canale, verrà visualizzato il simbolo ‘\’. N Cons tutto: Premere per sbloccare tutte le classificazioni dei canali TV. Bloc tutto: Premere per bloccare tutte le classificazioni dei canali TV.

Cambia PIN E' possibile modificare il numero ID necessario per configurare il televisore. N Qualora si sia dimenticato il codice PIN, premere i tasti del telecomando nella sequenza seguente per ripristinare il codice PIN predefinito 0-0-0-0 : POWER (Off) → MUTE → 8 → 2 → 4 → POWER (On).

Italiano - 21 BN68-02325A-04Ita.indb 21

2009-10-08 �� 10:07:17

❑ Rete → Tipo di rete / Impostazione rete Per la descrizione dettagliata delle procedure per l'impostazione delle opzioni, vedere 'Impostazione della rete'.

Modalità gioco → Off / On Durante la connessione a una console per videogiochi come PlayStation™ o Xbox™, il gioco sarà più realistico selezionando il relativo menu. N Limitazioni della modalità gioco (Attenzione) • Per scollegare una console per videogiochi e collegare un altro dispositivo esterno, impostare la modalità Modalità gioco su Off nel menu di impostazione. • Visualizzando il menu TV in modalità Modalità gioco si potrebbe verificare un leggero sfarfallio. N Modalità gioco non è disponibile in modalità TV, PC ed Est. N Durante l'uso della funzione PIP la modalità Modalità gioco non può essere usata. N Se la qualità dell'immagine è scadente quando al televisore è collegato un dispositivo esterno, verificare se la Modalità gioco è impostata su On. Impostare Modalità gioco su Off e collegare i dispositivi esterni. N Se Modalità gioco è Acceso: • La Modalità immagine viene automaticamente impostata su Standard e non può essere modificata. • La Modalità audio viene automaticamente impostata su Personaliz e non può essere modificata. Regolare l'audio mediante l'equalizzatore. N La funzione Reset Suono viene attivata. La selezione della funzione Reset dopo l'impostazione dell'equalizzatore ripristina le impostazione di fabbrica dell'equalizzatore.

BD Wise → Off / On Fornisce la qualità ottimale delle immagini per i prodotti SAMSUNG DVD, Blu-ray e Home Theatre che supportano il formato BD Wise. Collegando tali dispositivi a questo televisore Samsung le immagini saranno ancora più ricche. N Collegare prodotti SAMSUNG che abbiano BD Wise con un cavo HDMI. N Quando BD Wise è impostato su On, la modalità delle immagini viene automaticamente cambiata alla risoluzione ottimale. N BD Wise è disponibile in modalità HDMI.

Risp. energia → Off / Basso / Medio / Alta / Immagine off / Auto Questa funzione regola la luminosità del televisore in modo da ridurre il consumo di energia. Durante la visione notturna del televisore, impostare l’opzione della modalità Risp. energia su Alta in modo da ridurre l’affaticamento degli occhi oltre al consumo energetico. Selezionando Immagine off, lo schermo si spegne lasciando attivo solo l’audio. Premere un tasto qualsiasi per uscire dalla modalità Immagine off. N Nel menu Strumenti, la funzione Immagine off non è supportata. T Premere il tasto TOOLS per visualizzare il menu Strumenti. E' inoltre possibile impostare l'opzione Energy Saving selezionando Strumenti → Risp. energia.

Trasparenza menu → Luminoso / Scuro E' possibile impostare la trasparenza del menu.

Melodia → Off / Basso / Medio / Alta E' possibile impostare una melodia da attivare a ogni accensione o spegnimento del monitor. N La modalità Melody non funziona • Se il televisore non emette alcun suono significa che è stato premuto il tasto MUTE. • Se non proviene audio dal televisore, ciò potrebbe essere causato dal volume impostato sul minimo mediante il tasto (-). • Se il televisore è stato spento mediante la funzione Timer stand-by.

PIP Per la descrizione dettagliata delle procedure per l'impostazione delle opzioni, vedere 'Visione Picture-In-Picture'.

Modalità orologio E’ possibile impostare manualmente o automaticamente l’orario corrente. ● Automatico: Imposta automaticamente l’orario corrente utilizzando l’orario inviato dalla trasmissione digitale. ● Manuale: Imposta manualmente l’ora corrente. N In base all'emittente e al segnale, la funzione dell'impostazione automatica dell'orario potrebbe non essere corretta. In questo caso, impostare l'orario manualmente. N La connessione Antenna o Cavo deve consentire l'impostazione automatica dell'orario. Imposta Ora È possibile impostare manualmente l’ora corrente. N Questa funzione è disponibile solo quando la funzione Modalità orologio è impostata su Manuale. N È possibile impostare il giorno, il mese, l’anno, l’ora e i minuti premendo direttamente i tasti numerici del telecomando.

Plug & Play Lingua menu

L’impostazione dell’orologio è necessaria per utilizzare le varie funzioni di timer del televisore. N L’ora corrente appare ogni volta che si preme il tasto INFO. N Se il cavo di alimentazione viene scollegato, è necessario impostare nuovamente l’orologio.

U Sposta E Conf. R Ritorno

Il timer di spegnimento disattiva automaticamente il televisore dopo il tempo impostato (30, 60, 90, 120, 150 e 180 minuti). T Premere il tasto TOOLS per visualizzare il menu Strumenti. E’ inoltre possibile impostare il timer di stand-by selezionando Strumenti → Timer stand-by. N Per annullare la funzione Timer stand-by selezionare Off.

Trasmissione Lingua menu Rete Generale

Dom Lun Mar Mer Gio Ven Sab

Una volta L Sposta U Regola. E Conf. R Ritorno

❑ Timer 1 / Timer 2 / Timer 3 Possono essere impostate tre diverse opzioni del Timer. Prima è necessario impostare l’orologio. ● Orario TV on: Impostare l’ora e i minuti e attivare / disattivare. (Per attivare il timer selezionare Attiva.) ● Orario TV off: Impostare l’ora e i minuti e attivare / disattivare. (Per attivare il timer selezionare Attiva.) ● Volume: Selezionare il livello del volume desiderato. ● Sorgente: E' possibile selezionare il contenuto del dispositivo TV o USB da riprodurre all'accensione automatica del televisore. Selezionare TV o USB. (Assicurarsi che al televisore sia collegato un dispositivo USB.) ● Antenna (quando Sorgente è impostata su TV): Selezionare ATV o DTV. ● Canale (quando Sorgente è impostata su TV): Selezionare il canale desiderato. ● Contenuti (quando Sorgente è impostata su USB): E' possibile selezionare una cartella del dispositivo USB con i file musicali o fotografici da riprodurre all'accensione automatica del televisore. N Se sulla chiavetta USB non sono presenti file musicali, oppure la cartella contenente file musicali non è selezionata, l’opzione Timer non funziona correttamente. N Nel caso ci sia un solo file fotografico memorizzato sul dispositivo USB, la funzione Slide Show non è disponibile. N Se il nome della cartella è troppo lungo, la cartella non è selezionabile. N Se si utilizzano due dispositivi USB dello stesso tipo, accertarsi che i nomi delle cartelle siano diversi in modo da leggere il dispositivo USB corretto. ● Ripetizione: Selezionare Una volta, Ogni gg, Lun~Ven, Lun~Sab, Sab~Dom o Manuale. N Quando viene selezionato Manuale, premere il tasto ► per impostare il giorno della settimana. Premere il tasto ENTERE sul giorno desiderato e verrà visualizzato il simbolo c. N È possibile impostare l’ora, i minuti e il canale anche premendo i tasti numerici del telecomando. N Spegnimento automatico: Quando il televisore si accende mediante il timer impostato su on, si spegne automaticamente se per 3 ore non viene premuto alcun tasto di controllo. Questa funzione è disponibile solo se il timer è impostato su Acceso e impedisce l’eventuale surriscaldamento del televisore dovuto a un periodo di accensione troppo lungo.

Italiano - 23 BN68-02325A-04Ita.indb 23

2009-10-08 �� 10:07:18

¦ Connessione di rete E' possibile impostare il Protocollo Internet (IP) in modo da poter comunicare con vari network connessi.

❑ Connessione rete - Cable ■

Connessione LAN via cavo per un ambiente DHCP Di seguito è riportata la procedura per impostare una connessione di rete usando il protocollo DHCP (Dynamic Host Configuration Protocol). Poiché alla selezione di DHCP vengono automaticamente impostati un indirizzo IP, una maschera di sottorete, un gateway e un DNS, non è necessario inserirli manualmente. 1. Collegare la porta LAN sul retro del televisore al modem esterno mediante un cavo LAN. 2. Collegare la porta Modem a parete e il modem esterno mediante un cavo modem. Porta Modem a parete

Pannello posteriore del televisore

Modem esterno (ADSL/VDSL/TV via cavo)

1 Cavo LAN E' possibile collegare il televisore a una LAN mediante un Router. Porta Modem a parete

Pannello posteriore del televisore

Router IP Cavo LAN Cavo LAN E' possibile collegare la porta LAN al televisore direttamente in base allo stato della rete. Pannello posteriore del televisore

Cavo LAN N I terminali (la posizione della porta e il tipo) del dispositivo esterno variano in base alla marca del dispositivo. N Se si è verificato un errore nell'allocazione dell'indirizzo IP da parte del server DHCP, spegnere il modem e riaccenderlo dopo circa 10 secondi. N Per i collegamenti tra il modem esterno e il Router, vedere il manuale di riferimento del prodotto utilizzato. N E' possibile collegare direttamente il televisore alla LAN senza collegarlo tramite un Router. N Non è possibile usare un modem ADSL con connessione manuale poiché non supporta il protocollo DHCP. E' necessario pertanto utilizzare un modem ADSL con connessione automatica.

2009-10-08 �� 10:07:19

Connessioni alla LAN per ambienti con IP statico Di seguito viene descritta la procedura per impostare la rete per l'uso di un indirizzo IP statico. L'indirizzo IP, la maschera di sottorete, il gateway e il DNS devono essere inseriti manualmente così come forniti dall'ISP (Internet Service Provider). 1. Collegare la porta LAN sul retro del televisore alla porta LAN a parete mediante un cavo LAN. Pannello posteriore del televisore

1 Cavo LAN E' possibile collegare il televisore a una LAN mediante un Router. Porta LAN a parete

Pannello posteriore del televisore

Router IP Cavo LAN Cavo LAN N I terminali (la posizione della porta e il tipo) del dispositivo esterno variano in base alla marca del dispositivo. N In caso di utilizzo di un indirizzo IP statico, l'ISP potrà fornire l'indirizzo IP, la maschera di sottorete, il gateway e il DNS. E' necessario inserire questi valori per completare le impostazioni della rete. Se non si conoscono tali valori, richiederli all'amministratore di rete. N Per maggiori informazioni sulla configurazione e sulla connessione a un router, vedere il manuale di riferimento del prodotto corrispondente. N E' possibile collegare direttamente il televisore alla LAN senza collegarlo tramite un Router. N Se si utilizza un Router IP che supporta il protocollo DHCP, è possibile impostare il dispositivo sia come DHCP sia come IP statico. N Per conoscere le procedure necessarie per impostare un indirizzo IP statico, rivolgersi al proprio Internet Service Provider.

❑ Connessione rete - Wireless E' possibile collegarsi alla rete in modalità senza fili utilizzando un Router IP wireless. Pannello laterale del televisore Porta LAN a parete

IP sharer wireless Samsung Wireless LAN Adapter

1. Collegare l'adattatore ‘Samsung Wireless LAN Adapter’ alla porta USB1 (HDD) o USB2 del televisore. N Per utilizzare una rete wireless è necessario utilizzare l’adattatore 'Samsung Wireless LAN Adapter' (WIS09ABGN). N L’adattatore ’Samsung Wireless LAN Adapter' è venduto separatamente. L'adattatore LAN Wireless WIS09ABGN è in vendita presso rivenditori autorizzati, siti di Ecommerce e Samsungparts.com. N Per utilizzare una rete wireless, il televisore deve essere collegato a un Router IP wireless. Se il router IP wireless supporta il protocollo DHCP, il televisore può utilizzare sia un indirizzo DHCP sia un indirizzo IP statico per collegarsi alla rete in modalità wireless. N L'adattatore Samsung Wireless LAN adapter supporta i protocolli IEEE 802.11A, IEEE 802.11B, IEEE 802.11G, IEEE 802.11N. Riproducendo un video DLNA su una connessione IEEE 802.11B/G, il video potrebbe non essere riprodotto in modo fluido. N Se il ruoter IP wireless permette di attivare/disattivare la funzione di connessione Ping, attivarla.

Italiano - 25 BN68-02325A-04Ita.indb 25

2009-10-08 �� 10:07:20

N Selezionare un canale per il Router IP wireless che non sia attualmente utilizzato. Se il canale impostato per il Router IP wireless è attualmente utilizzato da un altro dispositivo vicino, ciò comporterà delle interferenze e le comunicazioni potrebbero cadere. N Sistema di sicurezza diversi da quelli elencati sopra non sono compatibili con il televisore. • Durante l'applicazione della chiave di sicurezza per l'AP (Router IP wireless), sono supportate solo le seguenti. 1) Modalità di autenticazione: OPEN, SHARED, WPAPSK, WPA2PSK 2) Tipo crittografia: WEP, TKIP, AES • Durante l'applicazione della chiave di sicurezza per l'AP (Router IP wireless) in modalità Ad-hoc, sono supportate solo le seguenti funzioni. 1) Modalità di autenticazione: SHARED, WPANONE 2) Tipo crittografia: WEP, TKIP, AES N Se il proprio AP supporta WPS (Wi-Fi Protected Setup), è possibile collegarsi alla rete mediante PBC (Push Button Configuration) o un PIN (Personal Identification Number). WPS configurerà automaticamente l'SSID e la chiave WPA in entrambe le modalità. N Se il dispositivo non è certificato, potrebbe non connettersi al televisore mediante il 'Samsung Wireless LAN Adapter’.

¦ Impostazione della rete ❑ Tipo di rete

Cavo Collegamento alla rete in modalità cavo.

Wireless Collegamento alla rete in modalità wireless.

Trasmissione Sicurezza

Selezionare Cable o Wireless come metodo di collegamento alla rete. N Il menu viene attivato solo se l’adattatore 'Samsung Wireless LAN Adapter' è collegato.

❑ Impostazione rete ■

Impostazione rete via cavo (quando Tipo di rete è impostato su Cavo) N Verificare che il cavo LAN sia collegato. ● Impostazione IP → Automatico / Manuale ● Test di rete Mediante questa funzione è possibile testare o confermare lo stato del collegamento di rete dopo la sua impostazione. N Cosa fare se non si è in grado di collegarsi alla rete in modalità cablata Se il proprio Internet Service Provider ha registrato il MAC address del dispositivo utilizzato per il collegamento a Internet la prima volta ed esegue l'autenticazione a ogni accesso a Internet, il televisore potrebbe non essere in grado collegarsi a Internet poiché il MAC address è diverso da quello utilizzato dal dispositivo (PC) per collegarsi la prima volta a Internet. In questo caso, chiedere all'Internet Service Provider le procedure per collegare dispositivi diversi da un PC (ad esempio il televisore) a Internet. Se l'Internet Service Provider richiede un ID o una password per il collegamento a Internet (rete), il televisore potrebbe non essere in grado di collegarsi. In questo caso, digitare i propri ID o password al collegamento a Internet usando un Router. La connessione internet potrebbe cadere a causa di un problema di firewall. In questo caso, contattare il proprio Internet Service Provider. Se ancora non è possibile collegarsi a Internet anche dopo aver seguito le procedure descritte dall'Internet Service Provider, contattare Samsung Electronics.

Impostazione rete via cavo - Automatico Collegando un cavo LAN a una rete che supporta il protocollo DHCP, le impostazioni IP (Internet Protocol) vengono automaticamente configurate. 1. Impostare Tipo di rete su Cavo. 2. Selezionare Impostazione rete via cavo. 3. Impostare Impostazione IP su Automatico. N Il protocollo Internet viene impostato automaticamente. 4. Selezionare Test di rete per verificare la connettività della rete.

Impostazione rete via cavo Impostazione IP

Test di rete Indirizzo IP

U Verpl. E Conf. R Ritorno

Italiano - 26 BN68-02325A-04Ita.indb 26

2009-10-08 �� 10:07:21

Impostazione rete via cavo - Manuale Per collegare il televisore alla LAN mediante un indirizzo IP statico è necessario impostare il protocollo Internet (IP). 1. Impostare Tipo di rete su Cavo. 2. Selezionare Impostazione rete via cavo. 3. Impostare Impostazione IP su Manuale.

Impostazione rete via cavo Impostazione IP

Test di rete Indirizzo IP

4. Impostare Indirizzo IP, Maschera sottorete, Gateway e Server DNS. N Premere i tasti numerici sul telecomando quando si desidera impostare manualmente la rete.

U Verpl. E Conf. R Ritorno

5. Selezionare Test di rete per verificare la connettività della rete. ■

Imp rete wireless N Il menu viene attivato solo se l’adattatore 'Samsung Wireless LAN Adapter' è collegato. ● Impostazione IP → Automatico / Manuale ● Test di rete Mediante questa funzione è possibile testare o confermare lo stato del collegamento di rete dopo la sua impostazione. N In caso sia impossibile collegarsi a un AP (Access Point) Il televisore non riesce a individuare un AP configurato come SSID privato. In questo caso, cambiare le impostazioni dell'AP e riprovare. Se il proprio Internet Service Provider ha registrato il MAC address del dispositivo utilizzato per il collegamento a Internet la prima volta ed esegue l'autenticazione a ogni accesso a Internet, il televisore potrebbe non essere in grado collegarsi a Internet poiché il MAC address è diverso da quello utilizzato dal dispositivo (PC) per collegarsi la prima volta a Internet. In questo caso, chiedere all'Internet Service Provider le procedure per collegare dispositivi diversi da un PC (ad esempio il televisore) a Internet. Se ancora non è possibile collegarsi a Internet anche dopo aver seguito le procedure descritte dall'Internet Service Provider, contattare Samsung Electronics. ● Seleziona una rete Imp rete wireless • Access Point: Con questa funzione è possibile selezionare il router IP da utilizzare se Chiave sicur si usa una rete wireless. Numero A B C D E F Elimina N Se l'Access Point wireless non è riportato nell'elenco dei dispositivi disponibili, Eseg premere il tasto Rosso. N Una volta stabilita la connessione, il sistema tornerà automaticamente alla n Sposta `~9 Numero E Conf. R Ritorno schermata. N Una volta avuto accesso a un Access Point mediante autenticazione di sicurezza: Comparirà la richiesta della Chiave di sicurezza. Digitare la chiave di sicurezza e Imp rete wireless premere il tasto Blu sul telecomando. Seleziona una rete 3/9 N Se il tipo di crittografia è WEP, 0~9, A~F sarà disponibile durante la digitazione sson PBC jee PIN della chiave di sicurezza. Ricerca AP_1 Chiave sicur

Collegamento mediante WPS (Wi-Fi Protected Setup) ●

Se Chiave sicur è già impostata: Nell'elenco degli access point disponibili selezionare WPS. N E' possibile selezionare PBC, PIN, Chiave sicur.

U Verpl. E Conf. R Ritorno

Premere il tasto PBC sull’AP. Nome punto di accesso : AP_1 Annulla

Premere OK dopo aver immesso il pin del televisore durante la configurazione del punto di accesso. Nome punto di accesso : AP_1 Numero PIN : 12345678

Collegamento mediante PBC: Selezionare una PBC (Push Button Configuration). Premere il tasto PBC sull'AP (access point) entro 2 minuti e attendere la connessione.

Collegamento mediante PIN: Selezionare un PIN (Personal Identification Number). N Viene visualizzato il messaggio del Codice PIN. Inserire il Codice PIN al dispositivo AP entro 2 minuti. Selezionare OK e attendere la connessione. N Riprovare nuovamente se la connessione non ha successo. N Se non è ancora possibile stabilire la connessione, reimpostare l'access point. Vedere le istruzioni relative all'access point.

A B C D E F G H I J K L M N O P Q R S T U V W X Y Z Numero Minusc Elimina Eseg

n Sposta `~9 Numero E Conf. R Ritorno

Collegamento mediante Chiave sicur: Selezionando Chiave sicur, viene visualizzata la finestra per la digitazione della chiave. Digitare la chiave di sicurezza e premere Blu. N Riprovare nuovamente se la connessione non ha successo.

Italiano - 27 BN68-02325A-04Ita.indb 27

2009-10-08 �� 10:07:22

Imp rete wireless Se Chiave sicur non è già impostata: Quando l'impostazione di sicurezza dell'AP che Seleziona una rete 3/9 supporta la WPS è NONE, è possibile selezionare PBC, PIN, Nessuna protezione. sson Nessuna protezione permette la connessione diretta all'AP senza l'uso della funzione PBC jee PIN WPS. Ricerca AP_1 Nessuna protezione Ad-hoc Ap_2 N Il processo di PBC, PIN è uguale a quello descritto sopra. Fare riferimento ad esso se Chiave sicur è già impostata U Verpl. E Conf. R Ritorno N Riprovare nuovamente se la connessione non ha successo. • Ad-hoc: E' possibile collegarsi a un dispositivo mobile senza la necessità di avere a disposizione un Access Point tramite il ‘Samsung Wireless LAN Adapter’ usando un network peer-to-peer.

Come collegarsi a un nuovo network Ad-hoc 1. Selezionare Seleziona una rete, per visualizzare un elenco di dispositivi. 2. All'interno dell'elenco dei dispositivi, premere il tasto Blu sul telecomando o selezionare Ad-hoc. N Il messaggio Il sistema di rete esistente potrebbe avere funzioni limitate. Cambiare la connessione di rete?.

Il sistema di rete esistente potrebbe avere funzioni limitate. Cambiare la connessione di rete?

3. Digitare il Nome rete (SSID) : e la Chiave sicur nel dispositivo che si intende collegare.

Come collegarsi a un dispositivo Ad-hoc esistente 1. Selezionare Seleziona una rete, per visualizzare un elenco di dispositivi. 2. Selezionare il dispositivo desiderato nell'Elenco dei dispositivi. 3. Se la chiave di sicurezza è stata applicata, digitarla nuovamente. N Se il network non funziona regolarmente, controllare nuovamente il Nome rete (SSID) e la Chiave sicur. Se la Chiave sicur è errata, potrebbe essere la ragione del malfunzionamento.

Imp rete wireless-Automatico Per collegare un AP, questo deve supportare la modalità DHCP. Solo i dispositivi che supportano la modalità Ad-hoc possono essere collegati senza DHCP. 1. Impostare Tipo di rete su Wireless. 2. Selezionare Imp rete wireless. 3. Impostare Impostazione IP su Automatico. N Il protocollo Internet viene impostato automaticamente.

Imp rete wireless Impostazione IP

Test di rete Nessuna protezione

U Verpl. E Conf. R Ritorno

4. Selezionare un network mediante Seleziona una rete. 5. Selezionare Test di rete per verificare la connettività della rete. Imp rete wireless

Imp rete wireless - Manuale

1. Impostare Tipo di rete su Wireless.

Test di rete Nessuna protezione

3. Impostare Impostazione IP su Manuale.

4. Impostare Indirizzo IP, Maschera sottorete, Gateway e Server DNS. N Premere i tasti numerici sul telecomando quando si desidera impostare manualmente la rete.

2. Selezionare Imp rete wireless.

U Verpl. E Conf. R Ritorno

5. Selezionare un network mediante Seleziona una rete. 6. Selezionare Test di rete per verificare la connettività della rete.

Italiano - 28 BN68-02325A-04Ita.indb 28

Per selezionare il televisore o altre sorgenti esterne di ingresso quali DVD / lettori Blu-ray / Cable Box / Ricevitori satellitari (Set-Top Box) collegati al televisore. Utilizzare la funzione per selezionare la sorgente di ingresso desiderata. O Premere il tasto SOURCE sul telecomando per visualizzare una sorgente del segnale esterna. La modalità TV può essere selezionata premendo il tasto TV. TV / Est.1 / Est.2 / AV / Comp. / PC / HDMI1 / HDMI2 / HDMI3/DVI / HDMI4 / USB1 / USB2 N E’ possibile scegliere solo i dispositivi esterni collegati al televisore. In Elenco sorgenti, gli ingressi collegati verranno evidenziati e ordinati in cima all'elenco. Gli ingressi non collegati verranno ordinati in fondo all’elenco. N Se i dispositivi USB sono collegati alle porte USB1(HDD) e USB2, vengono visualizzati nell'ordine come USB1 e USB2. N Est. e PC rimangono sempre attive. N Uso dei tasti colorati del telecomando nell'elenco delle sorgenti • Rosso (Aggiorna): Aggiorna il collegamento ai dispositivi esterni. Premere questo tasto se la propria sorgente è accesa e collegata ma non compare nell'elenco. • TOOLS (Strumenti): Visualizza i menu Modifica Nome e Informazioni.

Elenco sorgenti Modifica Nome

Aggiorna T Strumenti

VCR / DVD / STB cavo / STB satellite / STB PVR / Ricevitore AV / Giochi / Videocamera / PC / Dispositivi DVI / TV / IPTV / Blu-ray / HD DVD / DMA Assegnare un nome al dispositivo collegato ai jack di ingresso per semplificare la selezione della sorgente di ingresso. N Quando un PC con una risoluzione di 1920 x 1080 a 60Hz è collegato alla porta HDMI IN 3(DVI) è necessario impostare la modalità HDMI3/DVI su Dispositivi DVI in Modifica Nome della modalità Ingressi. N Quando si collega un cavo HDMI/DVI alla porta HDMI IN 3(DVI), impostare la modalità HDMI3/DVI su Dispositivi DVI alla voce Modifica Nome della modalità Ingressi. In questo caso, è necessaria una connessione separata per il segnale audio.

¦ Menu Supporto ❑ Legal Notice

❑ Guida Prodotto La Product Guide fornisce le informazioni riguardanti le principali funzioni del televisore. Le descrizioni fornite sono solo in lingua Inglese.

Prendere visione della Legal Notice e del Generale Disclaimer riguardanti i Contenuti e i Servizi di Terze parti. N Il Generale Disclaimer può essere diverso da paese a paese.

Guida Prodotto Auto diagnosi Aggiornamento software Guida alla connessione HD Contattare Samsung

Italiano - 29 BN68-02325A-04Ita.indb 29

2009-10-08 �� 10:07:23

Usare i tasti del telecomando nel menu Guida Prodotto. Tasto Tasto giallo ◄/►

ENTERE RETURN EXIT Operazioni Mostra i contenuti della Guida Prodotto in modo sequenziale. (Riproduzione automatica) Sposta il cursore e seleziona una voce. Attiva la voce attualmente selezionata. Ritorna al menu precedente. Arresta la funzione corrente e ritorna al menu principale di Guida Prodotto.

Test immagine Auto diagnosi In caso di problemi di visualizzazione dell'immagine, eseguire il test pertinente. Verificare il color Test immagine ▶ pattern sullo schermo per vedere se il problema persiste. Test audio ● Sì: Se il test pattern non compare oppure presenta disturbi, selezionare Sì. Potrebbe Informazioni sul segnale essersi verificato un problema con il televisore. Contattare il call center Samsung per U Sposta E Conf. R Ritorno richiedere assistenza. ● No: Se il test pattern è visualizzato correttamente, selezionare No. Potrebbe essersi verificato un problema con i dispositivi esterni. Controllare lo stato dei collegamenti. Se il problema persiste, consultare il manuale dell'utente dei dispositivi esterni.

Test audio In caso di problemi di audio, eseguire il test pertinente. Controllare l'audio riproducendo un test melodico attraverso le casse del televisore. N Se non c'è ritorno audio dagli altoparlanti del televisore, prima di eseguire il test audio verificare che Selezione altoparlante sia impostato su Altoparlante TV nel menu Suono. N E' possibile ascoltare la melodia durante il test anche se Selezione altoparlante è impostato su Altoparlante est oppure l'audio è stato disattivato mediante la pressione del tasto MUTE. ● Sì: Se durante l'esecuzione del test audio il suono proviene da un solo altoparlante, selezionare Sì. Potrebbe essersi verificato un problema con il televisore. Contattare il call center Samsung per richiedere assistenza. ● No: Se è possibile ascoltare il suono dagli altoparlanti, selezionare No. Potrebbe essersi verificato un problema con i dispositivi esterni. Controllare lo stato dei collegamenti. Se il problema persiste, consultare il manuale dell'utente dei dispositivi esterni.

Informazioni sul segnale (solo canali digitali) Diversamente dai canali analogici, la cui qualità di ricezione può variare da ‘molto disturbata’ a 'chiara', i canali digitali (HDTV) sono caratterizzati da una perfetta qualità oppure dalla totale mancanza di ricezione. Non è quindi possibile sintonizzare i canali digitali. Per migliorare la ricezione dei canali digitali disponibili è tuttavia possibile regolare l'antenna. N Se il misuratore della potenza del segnale indica che il segnale è debole, regolare fisicamente l'antenna per aumentare il segnale. Continuare a regolare l'antenna fino a trovare la posizione migliore per ricevere il segnale in modo ottimale.

Italiano - 30 BN68-02325A-04Ita.indb 30

2009-10-08 �� 10:07:23

❑ Aggiornamento software Samsung potrà in futuro rendere disponibili aggiornamenti del firmware del televisore. Tali aggiornamenti possono essere scaricati mediante il televisore se collegato a Internet, o scaricando il nuovo firmware dal sito samsung.com su un dispositivo USB. N Versione corrente è il software già installato nel televisore. N Software alternativo (Backup) mostra la versione precedente che verrà sostituita. N Il software è rappresentato da ‘Anno/Mese/Giorno_Versione’. Più recente è la data, più recente la versione del software. Si consiglia di installare la più recente versione disponibile. ■

Tramite USB Inserire un’unità USB contenente l’aggiornamento del firmware scaricato dal sito samsung.com nel televisore. Fare attenzione a non disattivare l'alimentazione o rimuovere l'unità USB mentre l'aggiornamento è in corso. Al termine dell'aggiornamento del firmware, il televisore si spegnerà e riaccenderà automaticamente. Verificare la versione del firmware dopo avere effettuato l'aggiornamento (la nuova versione avrà un numero superiore rispetto alla precedente.) Al termine dell'aggiornamento del software, le impostazioni video e audio modificate torneranno alle impostazioni predefinite di fabbrica. Si consiglia di scrivere le impostazioni in modo da poterle facilmente ripristinare dopo l’aggiornamento.

Pannello laterale del televisore

Unità USB Aggiornamento software Versione corrente

U Sposta E Conf. R Ritorno

Tramite canale Aggiorna il software mediante il segnale trasmesso. N Se la funzione viene selezionata durante la trasmissione software, questa funzione ricerca il software disponibile e ne scarica gli aggiornamenti. N Il tempo necessario per scaricare il software è determinato dallo stato del segnale.

Aggiornamento mod Standby Per continuare l’aggiornamento software anche quando l’alimentazione principale è attiva, selezionare Acceso premendo il tasto ▲ o ▼. 45 minuti dopo l’ingresso in modalità Standby, viene effettuato un aggiornamento manuale. Poiché l’alimentazione dell’unità si attiva internamente, lo schermo LCD potrà attivarsi per breve tempo. Questo fenomeno può continuare per più di un’ora, fino al termine dell’aggiornamento software.

Software alternativo (Backup) In caso di problemi con il nuovo firmware che possano influenzare il regolare funzionamento del prodotto, è possibile ripristinare la versione precedente del software. N Se il software è stato cambiato, viene visualizzata la versione corrente. N E' possibile cambiare la versione del software corrente selezionando ‘Software alternativo’.

❑ Guida alla connessione HD Questo menu presenta la modalità di connessione in grado di offrire la qualità ottimale per i televisori HDTV. Consultare queste informazioni durante la connessione di dispositivi esterni al televisore.

❑ Contattare Samsung Fare riferimento a queste informazioni in caso di funzionamento anomalo del televisore o se si desidera aggiornare il software. E' possibile visualizzare le informazioni relative a call centre, prodotto e metodo di scaricamento del software.

Italiano - 31 BN68-02325A-04Ita.indb 31

2009-10-08 �� 10:07:23

Media Play (USB & DLNA) ¦ Collegamento di un dispositivo USB 1. Per accendere il televisore premere il tasto POWER.

Pannello laterale del televisore

2. Collegare un dispositivo USB contenente foto, musica e/o filmati al jack USB1(HDD) o USB2 sul pannello laterale del televisore. 3. Quando la schermata di selezione dell'Applicazione viene visualizzata, premere il tasto o ENTERE per selezionare Media Play (USB & DLNA). N MTP (Media Transfer Protocol) non è supportato. N Il file system supporta FAT16, FAT32 e NTFS. Unità USB N Alcuni dispositivi audio e videocamere digitali USB possono non essere compatibili con questo televisore. SUM N Media Play supporta solo il dispositivo USB MSC (Mass Storage Class). MSC è un dispositivo di memorizzazione di massa Bulk-Only Transport. Esempi di MSC sono le unità Thumb, i Flash Card Reader e le unità HDD USB (le unità PHOTO HUB USB non sono supportate.) N Collegare direttamente alla porta USB del TV. Se si utilizza un cavo separato, possono verificarsi problemi di compatibilità USB. N Prima di collegare il dispositivo al televisore, eseguire il backup dei file Photo Music Movie Setup per prevenire una perdita accidentale o eventuali danni. SAMSUNG non è R Ritorno Dispositivo SUM responsabile di eventuali danni ai file dati o perdite di dati. N Collegare un'unità HDD USB alla porta dedicata, USB1(HDD). Tuttavia, se il dispositivo collegato è molto esigente in termini di alimentazione, la porta USB1(HDD) potrebbe non essere in grado di supportare il dispositivo. N Non scollegare il dispositivo USB durante il caricamento. N MSC supporta file MP3 e JPEG, mentre un dispositivo PTP supporta solo file JPEG. N Maggiore è la risoluzione dell’immagine, più lungo è il tempo necessario per visualizzarla sullo schermo. N La risoluzione massima supportata in JPEG è di 15360X8640 pixel. N In caso di file non supportati o danneggiati, comparirà il messaggio ‘Formato file non supportato’. N Se la chiave di ordinamento è impostata su Basic View, è possibile visualizzare in ogni cartella un massimo di 1000 file. L'altra chiave di ordinamento può visualizzare un massimo di 10000 file. N I file MP3 con DRM precedentemente scaricati da un sito a pagamento non potranno essere riprodotti. Digital Rights Management (DRM) è una tecnologia che supporta la creazione, la distribuzione e la gestione di contenuti in modo completo e integrato, compresa la protezione dei diritti e degli interessi dei fornitori dei contenuti, la prevenzione dalla copia illegale, così come la gestione degli addebiti e dei pagamenti. N Passare da una foto all’altra potrebbe richiedere alcuni secondi. Ora, sullo schermo comparirà l’icona che indica il caricamento in corso. N Se sono collegati più di 2 dispositivi PTP, potranno essere utilizzati solo uno alla volta. N Se sono collegati più dispositivi MSC, alcuni di essi potrebbero non essere riconosciuti. Se un dispositivo richiede molta potenza (più di 500mA o 5V), il dispositivo USB può non essere supportato. N Nel caso in cui venga visualizzato un messaggio (Fail add new device USB1/USB2 Power Overload) che indica la presenza di sovratensione quando si collega o si utilizza un dispositivo USB, il dispositivo potrebbe non essere riconosciuto o non funzionare correttamente. 851.86MB/993.02MB Libero

Utilizzo del tasto Telecomando nel menu Media Play Tasto ▲/▼/◄/► ENTERE

∂/∑ RETURN TOOLS ∫ π/μ INFO MEDIA.P

< P >, EXIT, TV Operazioni Sposta il cursore e seleziona una voce. Attiva la voce attualmente selezionata. Durante la riproduzione di una presentazione, un filmato o un brano musicale: - Premendo il tasto ENTERE durante una riproduzione, l’esecuzione si arresta in pausa. - Premendo il tasto ENTERE durante una pausa, l’esecuzione riprende. Riproduce o interrompe la proiezione di diapositive o la riproduzione di un brano musicale o di un filmato. Ritorna al menu precedente. Esegue varie funzioni nei menu Photo, Music e Movie. Arresta la proiezione di diapositive, la riproduzione di un brano musicale o di un filmato. Passa al gruppo precedente/successivo. Mostra le informazioni relative al file. Esce dalla modalità Media Play. Interrompe la modalità Media Play e torna alla modalità TV.

Italiano - 32 BN68-02325A-04Ita.indb 32

2009-10-08 �� 10:07:24

¦ Funzione Media Play Questa funzione consente di visualizzare e riprodurre file fotografici e audio memorizzati su un dispositivo di memorizzazione di massa USB. N Utilizzando file multimediali senza licenza, il prodotto potrebbe non funzionare correttamente.

Accesso al menu Media Play (USB & DLNA) 1. Premere il tasto MENU. Premere il tasto ▲ o ▼ per selezionare Applicazione, quindi premere il tasto ENTERE.

2. Premere il tasto ▲ o ▼ per selezionare Media Play (USB & DLNA), quindi premere il tasto ENTERE. N Viene visualizzato il menu Media Play (USB & DLNA). O Premere il tasto MEDIA.P sul telecomando per visualizzare il menu Media Play. O Premere il tasto SOURCE sul telecomando per visualizzare l'elenco delle sorgenti. Quindi premere il tasto ▲ o ▼ per selezionare USB. 3. Premere il tasto rosso, quindi il tasto ▲ o ▼ per selezionare la memoria USB. Premere il tasto ENTERE. N Questa funzione può risultare diversa in base al dispositivo di memoria USB / DLNA in uso. N Nella parte inferiore sinistra dello schermo comparirà il nome del dispositivo USB selezionato.

4. Premere il tasto ◄ o ► per selezionare un'icona (Photo, Music, Movie, Setup), quindi premere il tasto ENTERE. N Per uscire dalla modalità Media Play premere il tasto MEDIA.P sul telecomando. Colore

Rimozione sicura di un dispositivo USB Il dispositivo può essere rimosso dal televisore in modo sicuro.

1. Premere il tasto TOOLS nella schermata di elenco dei file Media Play, o durante la proiezione di diapositive, la riproduzione di un brano musicale o di un filmato.

Slide show Riproduci gruppo corrente Informazioni Rimozione sicura 1235.jpg

2. Premere il tasto ▲ o ▼ per selezionare Rimozione sicura, quindi premere il tasto ENTERE. 3. Rimuovere il dispositivo USB dal televisore.

Impostazioni preferite Selezione T Strumenti R Ritorno

Sezione Elenco tasti ordinamento

Sezione Elenco gruppi

Sezione Elenco file 1231.jpg

Impostazioni preferite Selezione T Strumenti R Ritorno

Passare alla sezione ‘Sezione Elenco tasti ordinamento’, ‘Sezione Elenco gruppi’ o ‘Sezione Elenco file’ utilizzando i tasti Su e Giù. Dopo avere selezionato una sezione, premere il tasto ◄ o ► per selezionare una voce. 1 Tasto ordinamento attuale: Questo campo mostra lo standard attuale per l’ordinamento dei file. Premere il tasto ◄ o ► per cambiare lo standard di ordinamento dei file. 2 Visualizza gruppi: Visualizza in dettaglio i gruppi di file ordinati in base al tasto di ordinamento selezionato. Il gruppo di ordinamento che contiene il file attualmente selezionato viene evidenziato. 3 File attualmente selezionato: Il file selezionato è quello che è possibile controllare. I file fotografici e i filmati vengono visualizzati come miniature. 4 Dispositivo corrente: Mostra il nome del dispositivo attualmente selezionato. Premere il tasto Rosso per selezionare un dispositivo. • Tasto Rosso (Dispositivo): Seleziona un dispositivo connesso.

Italiano - 33 BN68-02325A-04Ita.indb 33

2009-10-08 �� 10:07:28

5 Voci della guida • Verde (Impostazioni pref): Modifica le impostazioni preferite per il file selezionato. Premere ripetutamente questo tasto fino a visualizzare il valore desiderato. • Tasto Giallo (Selezione): Seleziona il file dall’elenco. I file selezionati vengono evidenziati con un simbolo c. Premere nuovamente il tasto giallo per deselezionare il file. • Tasto TOOLS (Strumenti): Visualizza i menu delle opzioni. (Il menu delle opzioni varia in base allo stato corrente). 6 Informazioni sulla selezione degli elementi: Mostra il numero di file selezionati premendo il tasto Giallo.

¦ Ordinamento Photo / Music / Movie List ❑ Visual base Visualizza le cartelle presenti sul dispositivo di memorizzazione USB. Se si seleziona una cartella e si preme il tasto ENTERE, vengono visualizzati solo i file (Photo / Music / Movie) contenuti nella cartella selezionata. N Se i file sono ordinati secondo la Visual base, non sarà possibile impostare i file preferiti.

❑ Cartella Ordina le foto per cartella. Se nel dispositivo USB sono presenti più cartelle, i file fotografici vengono visualizzati in ordine in ogni cartella. I file nella cartella principale vengono mostrati per primi, mentre gli altri vengono ordinati alfabeticamente per nome.

SUM Impostazioni preferite Selezione T Strumenti R Ritorno

❑ Preferenze → FFF / FFF / FFF / FFF Ordina i file per preferenza (Favourites). N Modificare le impostazioni dei preferiti Selezionare l'immagine nell’elenco foto e premere il tasto Verde ripetutamente fino alla comparsa dell’impostazione desiderata. N Le stelle sono utilizzate solo ai fini del raggruppamento. Ad esempio, l'impostazione con 3 stelle non ha alcuna priorità rispetto all'impostazione con una stella.

Ordina e mostra i titoli dei filmati o dei brani musicali in ordine di simbolo/numerico/ alfabetico/speciale.

❑ Titolo (Music / Movie)

Ordina e mostra i titoli dei brani musicali in ordine di simbolo/numerico/alfabetico/ speciale.

Impostazioni preferite Selezione T Strumenti R Ritorno

Impostazioni preferite Selezione T Strumenti R Ritorno

Photo ❑ Colore → Rosso / Giallo / Verde / Blu / Magenta / Nero / Grigio / Non classificato Ordina le foto in base al colore. È possibile cambiare le informazioni relative al colore della foto. N È necessario attivare la funzione Usare visualizz a colori nel menu Setup prima di ordinare le foto in base al colore.

Music ❑ Artista Ordina i file musicali per artista in ordine di simbolo/numero/alfabeto/speciale.

❑ Atmosfera → Energetico / Ritmico / Triste / Eccitante / Calmo / Non classif Ordina i brani musicali in base all'atmosfera. È possibile cambiare le informazioni relative all'atmosfera musicale.

❑ Genere Ordina i brani musicali in base al genere.

Italiano - 34 BN68-02325A-04Ita.indb 34

2009-10-08 �� 10:07:33

2. Premere il tasto ◄ o ► per selezionare Photo, Music o Movie, quindi premere ENTERE. 3. Per selezionare il file desiderato, premere il tasto ◄ o ►. N Selezione di più file • Per selezionare il file desiderato, premere il tasto ◄ o ►. Quindi premere il tasto giallo. • Ripetere l'operazione per selezionare più file. • Il contrassegno c appare per il file selezionato.

Slide show Riproduci gruppo corrente Mod. gruppo Informazioni 1236.jpg 1237.jpg 1235.jpg Rimozione sicura

Impostazioni preferite Selezione T Strumenti R Ritorno

4. Premere il tasto TOOLS. N Il menu delle opzioni varia in base allo stato corrente.

Riproduci gruppo corrente Informazioni Rimozione sicura HaHaHa

❑ Riproduci gruppo corrente Questo menu consente di avviare una proiezione di diapositive solo delle foto contenute nel gruppo di ordinamento selezionato.

SUM Impostazioni preferite Selezione T Strumenti R Ritorno

❑ Deselez tutto (se è selezionato almeno un file)

È possibile deselezionare tutti i file. N Il contrassegno c che indica che il file corrispondente è selezionato è nascosto.

❑ Informazioni Vengono visualizzate le informazioni relative alla foto, al brano musicale o al filmato. Usando le stesse procedure durante una proiezione di diapositive, è possibile vedere le informazioni relative ai file fotografici. O Premere il tasto INFO per visualizzare le informazioni.

Riproduci gruppo corrente Informazioni Rimozione sicura 1235.avi

Impostazioni preferite Selezione T Strumenti R Ritorno

❑ Rimozione sicura Il dispositivo può essere rimosso dal televisore in modo sicuro.

Photo ❑ Slide show Questo menu consente di avviare una proiezione di diapositive delle foto contenute nel dispositivo USB.

❑ Mod. gruppo (quando la chiave di ordinamento è Colore) È possibile modificare le informazioni sul colore di un file, o un gruppo di file, di foto selezionato in modo da spostare il file in un altro gruppo di colore. N Il colore effettivo della foto non verrà modificato. N Le informazioni del gruppo del file corrente vengono aggiornate e le foto vengono spostate nel nuovo gruppo di colore. N Per modificare le informazioni di più file, selezionare i file desiderati premendo il tasto giallo.

Music ❑ Mod. gruppo (quando la chiave di ordinamento è Mood) È possibile modificare le informazioni relative all'atmosfera del file musicale. Le informazioni del gruppo del file corrente vengono aggiornate e il file viene spostato nel nuovo gruppo. Per modificare le informazioni di più file, selezionare i file desiderati premendo il tasto giallo.

Italiano - 35 BN68-02325A-04Ita.indb 35

2009-10-08 �� 10:07:36

¦ Slide Show / Music Play / Movie Play Option Menu 1. Durante una proiezione di diapositive (o la visualizzazione di una foto) o durante la riproduzione di un brano musicale o di un filmato, premere il tasto TOOLS per impostare l'opzione. 2. Premere il tasto ▲ o ▼ per selezionare l'opzione, quindi premere ENTERE.

❑ Impostazioni immagine / Impostazioni audio

È possibile selezionare le impostazioni delle immagini e dell'audio.

Arresta proiezione diapositive Velocità slide show

Zoom Musica di sottofondo

Vengono visualizzate le informazioni relative al file.

Impostazioni immagine Impostazioni audio Informazioni ▼

U Sposta E Conf. e Esci

Il dispositivo può essere rimosso dal televisore in modo sicuro.

Menu opzioni di Slide Show

Strumenti Mod Ripetiz.

❑ Arresta proiezione diapositive / Avvia proiezione diapositive E’ possibile iniziare o interrompere la proiezione di diapositive.

❑ Velocità slide show → Lenta / Normale / Veloce

Impostazioni audio Informazioni Rimozione sicura

U Sposta L Regola e Esci

Selezionare questa opzione per determinare la velocità di proiezione delle diapositive. N La funzione è disponibile solo durante una proiezione. N La velocità di proiezione delle diapositive può essere modificata premendo il tasto π (REW) o µ (FF) durante le proiezione.

Strumenti Impostazioni immagine

❑ Effetto slide show

È possibile selezionare l'effetto di transizione dello schermo da utilizzare nella proiezione di diapositive. ■

Impostazioni immagine

Nessuno / Dissolv1 / Dissolv2 / Veneziana / Spirale / Scacchiera / Lineare / Scale / A comparsa / Casuale N La funzione è disponibile solo durante una proiezione.

Impostazione didascalie Informazioni Rimozione sicura

U Sposta E Conf. e Esci

❑ Ruota E’ possibile ruotare le foto memorizzate su un dispositivo USB. N Premendo il tasto ◄, la foto verrà ruotata di 270˚, 180˚, 90˚ e 0˚. N Premendo il tasto ►, la foto verrà ruotata di 90˚, 180˚, 270˚ e 0˚. N Il file ruotato non viene memorizzato.

❑ Zoom E’ possibile ingrandire le foto memorizzate su un dispositivo USB. (x1 → x2 → x4) N Per spostare l'immagine ingrandita, premere il tasto ENTERE, quindi i tasti ▲/▼/◄/►. Notare che se l’immagine ingrandita è più piccola della dimensione dello schermo originale, la funzione di modifica della posizione non avrà alcun effetto. N Il file ingrandito non può essere memorizzato.

❑ Musica di sottof Durante una proiezione di diapositive è possibile impostare la musica di sottofondo desiderata. N Per usare questa funzione, la musica scelta deve essere memorizzata sul dispositivo USB. N Per modificare la modalità Musica di sottofondo è necessario caricare i brani musicali. Riprodurre i brani musicali nella categoria musica per caricarli.

Menu Opzione della riproduzione di file musicali ❑ Mod Ripetiz. → Acceso / Spenta E’ possibile riprodurre ripetutamente i brani musicali.

Menu opzioni della riproduzione di filmati ❑ Formato immagine → Adatta / Originale Riproduce un video in dimensione originale o a tutto schermo.

❑ Impostazione didascalie È possibile impostare le didascalie per il filmato.

Italiano - 36 BN68-02325A-04Ita.indb 36

2009-10-08 �� 10:07:37

¦ Visualizzazione di una foto o di una proiezione di diapositive Proiezione di diapositive N Nella proiezione di diapositive verranno utilizzate tutte le foto contenute nell’Elenco file. N Durante la proiezione di diapositive, i file appaiono in sequenza a partire da quello correntemente visualizzato. N La proiezione di diapositive prosegue in base all’ordine specificato nell'Elenco file. N Impostando l'opzione Musica di sottof su Acceso durante la proiezione delle diapositive i brani musicali vengono riprodotti automaticamente. O Quando si visualizza un Elenco foto, per iniziare la proiezione di diapositive premere il tasto ∂(Riproduci)/ENTERE sul telecomando. N Tasti di controllo per la proiezione di diapositive Tasto ENTERE ∂ ∑ ∫ π/μ

TOOLS Operazioni Riproduci/Arresta la proiezione di diapositive. Riproduci la proiezione di diapositive. Arresta la proiezione di diapositive. Esce dalla proiezione diapositive e torna all'elenco delle foto. Varia la velocità di riproduzione della proiezione. Esegue varie funzioni nei menu Photo.

Slide show Riproduci gruppo corrente Informazioni Rimozione sicura

Impostazioni preferite Selezione T Strumenti R Ritorno

▶ Normale 1234.jpg 580x765 2009/01/02 5/15

E Pausa ◀▶ Precedente / Successivo

SUM T Strumenti R Ritorno

Riproduce il gruppo corrente 1. Premere il tasto ▲ per passare alla sezione dei tasti di ordinamento. 2. Premere il tasto ◄ o ► per selezionare l'ordinamento. Colore

3. Premere il tasto ▼ per passare alla sezione Elenco gruppi.

4. Selezionare un gruppo utilizzando i tasti ◄ e ►. 5. Premere il tasto ∂ (Riproduci). Viene avviata una proiezione di diapositive con i file del gruppo selezionato. ●

1. Selezionare un tasto di ordinamento e, nella sezione Elenco file, selezionare le foto SUM contenute nel gruppo desiderato. N Per passare al gruppo successivo/precedente, premere il tasto π (REW) o µ (FF) .

Impostazioni preferite Selezione T Strumenti R Ritorno

2. Premere il tasto TOOLS. 3. Premere il tasto ▲ o ▼ per selezionare Riproduci gruppo corrente, quindi premere il tastoENTERE. N Per la proiezione verranno utilizzati solo i file contenuti nel gruppo di ordinamento.

Per riprodurre una proiezione di diapositive dei soli file selezionati 1. Premere il tasto ▼ per selezionare la sezione Elenco file. 2. Premere il tasto ◄ o ► per selezionate la foto desiderata nell'Elenco file. 3. Premere il tasto giallo. 4. Ripetere l'operazione per selezionare più foto. N Il contrassegno cappare a sinistra della foto selezionata. N Selezionando un solo file, la proiezione di diapositive non avrà inizio. N Per deselezionare tutti i file, premere il tasto TOOLS quindi selezionare Deselez tutto. 5. Premere il tasto ∂ (Riproduci)/ENTERE. N I file selezionati verranno utilizzati per la proiezione di diapositive. ●

1. Nell'Elenco file, premere il tasto giallo per selezionare le foto desiderate. 2. Premere il tasto TOOLS. 3. Premere il tasto ▲ o ▼ per selezionare Slide show, quindi premere il tasto ENTERE. N I file selezionati verranno utilizzati per la proiezione di diapositive.

Italiano - 37 BN68-02325A-04Ita.indb 37

2009-10-08 �� 10:07:42

¦ Riproduzione di musica Riproduzione di un file musicale 1. Premere il tasto ▼ per selezionare la sezione Elenco file. 2. Premere il tasto ◄ o ► per selezionare un file musicale da riprodurre.

3. Premere il tasto ∂ (Riproduci)/ENTERE. N Questo menu mostra solo i file con estensione MP3. I file con altre estensioni non vengono visualizzati, nemmeno se sono stati salvati sul medesimo dispositivo USB. N Il file selezionato appare in alto con il relativo tempo di riproduzione. E Pausa ◀▶ Precedente / Successivo T Strumenti R Ritorno SUM N Per regolare il volume della musica, premere il tasto del volume sul telecomando. Per azzerare il volume, premere il tasto MUTE sul telecomando. N Se l'audio risulta anomalo quando si riproducono file MP3, regolare le impostazioni Equalizer e SRS TruSurround HD nel menu Sound. (Un file MP3 sovramodulato può causare problemi audio.) N La durata di un filmato può essere visualizzata come ‘00:00:00’ se all'inizio della riproduzione non vengono reperite le informazioni relative al tempo di riproduzione. N π (REW) e µ (FF) non sono attivi durante la riproduzione. N Tasti di controllo della riproduzione musicale Tasto ENTERE ∂ ∑ ∫

TOOLS Operazioni Riproduce/Interrompe il brano musicale. Riproduce il brano musicale Interrompe il brano musicale Esce dalla modalità di riproduzione e torna all’Elenco musica. Esegue varie funzioni nei menu Music.

N Icona informazioni sulla funzione Music p q

Quando tutti i brani musicali presenti nella cartella (o i file selezionati) sono stati ripetuti Mod Ripetiz. è impostata su Acceso. Quando tutti i brani musicali presenti nella cartella (o i file selezionati) sono stati riprodotti una volta Mod Ripetiz. è impostata su Spento.

Riproduzione di un gruppo di brani 1. Premere il tasto ▲ per passare alla sezione dei tasti di ordinamento. 2. Premere il tasto ◄ o ► per selezionare l'ordinamento. 3. Premere il tasto ▼ o ENTERE per passare alla sezione Elenco gruppi. 4. Premere il tasto ∂ (Riproduci). Viene avviata la riproduzione dei file del gruppo selezionato. ●

1. Selezionare un tasto di ordinamento e, nella sezione Elenco file, selezionare i file contenuti nel gruppo desiderato. N Per passare al gruppo successivo/precedente, premere il tasto π (REW) o µ (FF) . 2. Premere il tasto TOOLS. 3. Premere il tasto ▲ o ▼ per selezionare Riproduci gruppo corrente, quindi premere il tasto ENTERE . N Vengono riprodotti i brani musicali inseriti nel gruppo di ordinamento, compresi i brani selezionati.

Riproduzione dei brani musicali selezionati 1. Premere il tasto ▼ per selezionare la sezione Elenco file. 2. Per selezionare il file musicale desiderato, premere il tasto ◄ o ►. 3. Premere il tasto giallo. 4. Ripetere l'operazione per selezionare più file musicali. N Il contrassegno c appare a sinistra del brano musicale selezionato. N Per deselezionare tutti i file, premere il tasto TOOLS quindi selezionare Deselez tutto. 5. Premere il tasto ∂ (Riproduci)/ENTERE. N Vengono riprodotti i file selezionati.

Italiano - 38 BN68-02325A-04Ita.indb 38

2009-10-08 �� 10:07:43

¦ Riproduzione di un filmato Riproduzione di un filmato. 1. Premere il tasto ▼ per selezionare la sezione Elenco file.

▶ 00:00:01 / 00:05:30 3/37 ABC.avi

2. Premere il tasto ◄ o ► per selezionare un filmato da riprodurre. 3. Premere il tasto ∂ (Riproduci)/ENTERE. N Verrà visualizzato il file selezionato. N Il file selezionato appare in alto con il relativo tempo di riproduzione. N La durata di un filmato può essere visualizzata come ‘00:00:00’ se all'inizio della riproduzione non vengono reperite le informazioni relative al tempo di riproduzione. N È possibile guardare giochi multimediali, ma la funzione gioco non è supportata. N Formati sottotitoli supportati Nome MPEG-4 time-based text SAMI SubRip SubViewer

Micro DVD E Pausa ◀ ▶ Passa a

SUM Estensione file .ttxt .smi .srt .sub .sub o .txt

T Strumenti R Ritorno

2009-10-08 �� 10:07:43

N Tasti di controllo della riproduzione video Tasto ENTERE ∂ ∑ TOOLS ∫ ◄/► ▲/▼ μ

Operazioni Riproduci/ Arresta il filmato Riproduce il filmato Interrompe la riproduzione del filmato Esegue varie funzioni nei menu dei filmati. Esce dalla modalità di riproduzione e torna all’Elenco filmati. Salta in avanti o indietro all’interno del filmato. Passa al primo/all'ultimo fotogramma del file. Riproduce il file a doppia velocità. Questa funzione potrebbe non essere supportata in base al codec.

Riproduzione di un gruppo di filmati 1. Premere il tasto ▲ per passare alla sezione dei tasti di ordinamento. 2. Premere il tasto ◄ o ► per selezionare l'ordinamento. 3. Premere il tasto ▼ o ENTERE per passare alla sezione Elenco gruppi. 4. Premere il tasto ∂ (Riproduci). Viene avviata la riproduzione solo dei file del gruppo selezionato. ●

1. Selezionare un tasto di ordinamento e, nella sezione Elenco file, selezionare i file contenuti nel gruppo desiderato. N Per passare al gruppo successivo/precedente, premere il tasto π (REW) o µ (FF) . 2. Premere il tasto TOOLS. 3. Premere il tasto ▲ o ▼ per selezionare Riproduci gruppo corrente, quindi premere il tasto ENTERE. N Vengono riprodotti i filmati inseriti nel gruppo di ordinamento, compresi i file selezionati.

Riproduzione dei filmati selezionati 1. Premere il tasto ▼ per selezionare la sezione Elenco file. 2. Per selezionare il file musicale desiderato, premere il tasto ◄ o ►. 3. Premere il tasto giallo. N Il simbolo cappare a sinistra del filmato selezionato. N Per deselezionare tutti i file, premere il tasto TOOLS quindi selezionare Deselez tutto. 4. Ripetere l'operazione per selezionare più filmati. 5. Premere il tasto ∂ (Riproduci)/ENTERE. N Verrà riprodotto solo il file selezionato.

Riproduzione continua dei filmati (Resume Play) Uscendo dalla funzione di riproduzione di un filmato, la sua riproduzione può essere ripresa in seguito a partire dal punto nel quale era stata interrotta. 1. Selezionare il filmato da riprodurre in modo continuo premendo il tasto ◄ o ► nell'Elenco file. 2. Premere il tasto ∂ (Riproduci)/ENTERE. 3. Selezionare Ripr in continuo (ripristina riproduzione) premendo il tasto blu. N La riproduzione del filmato inizierà dal punto di arresto precedente. N Se la funzione Prom ripr cont di un film è impostata su Acceso nel menu Setup comparirà un messaggio alla ripresa della riproduzione del filmato.

Italiano - 40 BN68-02325A-04Ita.indb 40

2009-10-08 �� 10:07:43

¦ Utilizzo del menu Impostazione Il menu Impostazioni mostra le impostazioni utente del menu Media Play. SUM

1. Premere il tasto MEDIA.P. 2. Premere il tasto ◄ o ► per selezionare Setup, quindi premere il tasto ENTERE.

3. Per selezionare l’opzione desiderata, premere il tasto ▲ o ▼. 4. Premere ◄ o ► per selezionare l'opzione. N Per uscire dalla modalità Media Play premere il tasto MEDIA.P sul telecomando. ■

Usare visualizz a colori → Acceso / Spento È possibile selezionare l'ordinamento delle foto in base al colore. Se l'opzione è impostata su Acceso, il tempo di caricamento può aumentare a causa del reperimento delle informazioni relative alle foto.

Modalità Ripeti musica → Acceso / Spento Selezionare questa opzione per riprodurre ripetutamente i brani musicali.

Prom ripr cont di un film → Acceso / Spento Selezionare questa opzione per visualizzare il messaggio a comparsa di aiuto per la riproduzione continua del filmato.

Usare visualizz a colori ◀ Spento Modalità Ripeti musica Acceso Guida riproduzione continua di un film Acceso

Ottieni codice registrazione DivX® VOD Ottieni codice disattivazione DivX® VOD Durata salvaschermo 2 ore Informazioni Rimozione sicura Se l'opzione è impostata su ON, il tempo di caricamento aumenta per il reperimento di informazioni sul colore.

U Sposta L Regola R Ritorno

Ottieni codice registrazione DivX® VOD Mostra il codice di registrazione autorizzato per il televisore. Se si è connessi al sito web DivX e si registra il codice di registrazione con un account personale, è possibile scaricare il file di registrazione VOD. Se la registrazione VOD viene riprodotta con Media Play, la procedura di registrazione viene completata. N Per ulteriori informazioni su VOD DivX®, visitare il sito www.DivX.com.

Ottieni codice disattivazione DivX® VOD Se VOD DivX® non è registrato, viene visualizzato il codice di disattivazione della registrazione. Se si esegue questa funzione con il VOD DivX® registrato, la registrazione VOD DivX® corrente viene disattivata.

Durata salvaschermo → 2 ore / 4 ore / 8 ore Selezionare questa opzione per impostare il tempo di attesa prima che lo screen saver entri in funzione.

Informazioni Selezionare questa opzione per visualizzare le informazioni sul dispositivo collegato.

Rimozione sicura Il dispositivo può essere rimosso dal televisore in modo sicuro.

Italiano - 41 BN68-02325A-04Ita.indb 41

2009-10-08 �� 10:07:44

Media Play-DLNA ¦ Impostazione della rete DLNA DLNA permette la visione di immagini, musica e video memorizzati sul PC o sul televisore mediante una connessione di rete in modalità Media Play. Ciò elimina la necessità di copiare i file su un dispositivo di memorizzazione USB per poi collegarlo al televisore. Per utilizzare DLNA, il televisore deve essere collegato alla rete e l’applicazione DLNA deve essere installata sul PC.

Schema connessioni di rete - Cavo

TV PC LAN LAN Modem esterno (ADSL/VDSL/TV via cavo)

Schema connessioni di rete - Wireless Pannello laterale del televisore

Cavo LAN IP sharer wireless

1. Per ulteriori informazioni sulla configurazione della rete, vedere ‘Impostazione della rete’. N È opportuno che il televisore e il PC siano nella stessa subnet. Le prime 3 parti dell'indirizzo subnet e IP del televisore e del PC devono essere uguali e solo l'ultima parte (l'indirizzo host) deve variare (per es. Indirizzo IP: 123.456.789.**) 2. Collegare il PC su cui verrà installato il programma Samsung PC Share Manager e il modem esterno mediante un cavo LAN. N E’ possibile collegare direttamente il televisore al PC senza dover passare tramite uno Sharer (Router).

¦ Installazione dell’applicazione DLNA Per riprodurre il contenuto del PC sul televisore, è necessario prima installare l'applicazione. Per utilizzare la funzione DLNA senza problemi, utilizzare il programma presente sul CD-ROM fornito con il televisore o il programma Samsung PC Share Manager corrispondente al modello di televisore che può essere scaricato dal sito web Samsung.

Italiano - 42 BN68-02325A-04Ita.indb 42

2009-10-08 �� 10:07:45

Requisiti di sistema 1. Inserire nel PC il CD del programma fornito in dotazione con il televisore. 2. Per l’installazione del programma sono necessari 30MB di spazio libero sul disco rigido. N Se si intende condividere file, è necessario disporre di 30MB di spazio libero sul disco rigido ogni 100 file. N Annullando la condivisione dei file, lo spazio sul disco fisso utilizzato per le informazioni delle miniature verrà liberato.

Formati supportati ●

Immagine: JPEG/ Audio: MP3/ Video: AVI, MKV, ASF, MP4, 3GPP, PS, TS container. Per informazioni dettagliate sui formati video supportati, vedere le istruzioni in ‘Riproduzione di un filmato’.

Installare l’applicazione

1. Eseguire il file Setup.exe contenuto nel CD del programma fornito in dotazione con il prodotto. N In alternativa, è possibile scaricare il file dal sito web www.samsung.com. 2. Installare SAMSUNG PC Share Manager come mostrato nelle figure sottostanti. 3. Una volta completata l’installazione, sul desktop verrà visualizzata l’icona PC Share Manager. N Fare doppio clic sull’icona per avviare il programma.

¦ Installazione dell’applicazione DLNA La schermata del programma 1. Menu: Vengono forniti i seguenti menu dell’applicazione: File, Dividere, Server e Aiutare.

2. Fare clic per condividere la cartella del server PC selezionata. 3. Fare clic per annullare la condivisione. 4. Fare clic per aggiornare la cartella del PC e i file. 5. Fare clic per sincronizzare lo stato della condivisione. 6. Vengono elencate le cartelle e i file del PC da condividere. 7. Vengono elencate le cartelle condivise dall’utente.

2009-10-08 �� 10:07:47

Condivisione di una cartella E’ possibile condividere una cartella del PC sul televisore.

Annullamento della Cartella condivisa È possibile annullare la condivisione di una cartella sul PC. Selezionare una cartella dal riquadro Cartella condivisa e selezionare Non condividere cartella.

Applicazione delle impostazioni correnti Eseguire questa operazione quando la sincronizzazione è necessaria a causa di una nuova cartella condivisa o dell’annullamento di una condivisione. Il menu Imposta stato modificato applica le modifiche apportate alle cartelle condivise ai dati memorizzati con il programma di condivisione PC. Poiché l'applicazione delle modifiche ai dati interni è un processo lungo, questa funzione permette agli utenti di applicare le modifiche ai dati solo quando è necessario. Finché il menu Imposta stato modificato non viene selezionato, le modifiche alla cartella condivisa non verranno applicate al server. Le modifiche alle cartelle condivise non vengono applicate al PC finché non viene selezionato il menu Imposta stato modificato.

Impostazione delle autorizzazioni per l'accesso Per consentire al televisore di vedere il PC, il televisore deve essere impostato su Imposta politica dispositivo nella finestra delle impostazioni delle autorizzazioni per l'accesso. Inoltre, il server del PC e il televisore devono appartenere alla stessa subnet. ● Metodo: Selezionare il menu Condividi, quindi selezionare Imposta politica dispositivo. Le voci rifiutate vengono rappresentate in grigio. È possibile modificare le autorizzazioni per l'accesso mediante il tasto Allow Accept / Deny. Per eliminare una voce, selezionarla e selezionare Elimina voce selezionata.

Server E’ possibile eseguire o interrompere usando il PC come server.

Esegui DLNA Digital Media Server all’avvio di Windows E’ possibile impostare il server del PC per essere eseguito automaticamente all’avvio di Windows.

Modifica nome server È possibile rinominare il server del PC.

¦ Uso della funzione DLNA Uso del menu DLNA DLNA (Digital Living Network Alliance) consente la riproduzione dei contenuti memorizzati su un server DLNA (solitamente il PC) collegato al proprio televisore tramite una rete. Media Play consente la riproduzione di contenuti memorizzati su un dispositivo USB collegato al televisore, mentre DLNA consente la riproduzione di contenuti memorizzati su un server DLNA (PC) collegato al televisore tramite una rete. Le procedure di utilizzo dei contenuti sono le stesse previste per Media Play (USB & DLNA). 1. Premere il tasto MEDIA.P sul telecomando per visualizzare il menu DLNA. 2. Premere il tasto ◄ o ► per selezionare un'icona (Photo, Music, Movie, Setup), quindi premere il tasto ENTERE. N Per uscire dalla modalità DLNA, premere il tasto MEDIA.P sul telecomando. N DLNA non supporta le seguenti funzioni. • Le funzioni Musica di sottofondo e Impostazione musica di sottofondo. • Ordinamento dei file in base alle preferenze nelle cartelle Photo, Music e Movie. • La funzione Change Group. • La funzione Copia / Elimina. • La funzione Remove Safely. • Le funzioni dei tasti REW/FF (π/µ) durante la riproduzione di un filmato. • Funzione Playing Movie Continuously (Resume Play) N La funzione di passaggio a un altro fotogramma può non funzionare con alcuni container, ad esempio asf e mkv. N Le didascalie incorporate, Divx DRM, Multi-audio, non sono supportate. N Samsung PC Share Manager deve essere autorizzato dal programma firewall del PC. N In base al contenuto delle informazioni corrispondenti, la funzione Skip (tasti ◄/►) o Pause potrebbe non funzionare durante la riproduzione di un filmato per DLNA di altri produttori. N Il tempo di riproduzione può non essere visualizzato durante la riproduzione di un filmato.

Italiano - 44 BN68-02325A-04Ita.indb 44

2009-10-08 �� 10:07:47

ANYNET+ ¦ Collegamento dei dispositivi Anynet+ Cos'è Anynet+?

Anynet+ è una funzione che permette di controllare mediante il telecomando del televisore Samsung tutti i dispositivi Samsung collegati che supportano Anynet+. Il sistema Anynet+può essere usato solo con i dispositivi Samsung dotati della funzione Anynet+. Per controllare se il dispositivo Samsung in uso è dotato di questa funzione, verificare la presenza del logo Anynet+.

Per effettuare il collegamento a un televisore Anynet+ 1

1. Collegare la porta HDMI IN (1, 2, 3(DVI) o 4) del televisore alla porta HDMI OUT del dispositivo Anynet+ corrispondente tramite un cavo HDMI.

Per effettuare il collegamento a un sistema Home Theatre

1. Collegare la porta HDMI IN (1, 2, 3(DVI) o 4) del televisore alla porta HDMI OUT del dispositivo Anynet+ corrispondente tramite un cavo HDMI. 2. Collegare la porta HDMI IN del sistema Home Theatre alla porta HDMI OUT del dispositivo Anynet+ corrispondente tramite un cavo HDMI. N Collegare un cavo ottico tra la porta DIGITAL AUDIO OUT (OPTICAL) del televisore all'ingresso Digital Audio del sistema Home Theatre. N Se si opta per una connessione di questo genere, la presa Ottica permette l’uscita di soli 2 canali audio. In questo modo sarà possibile sentire l’audio solo dagli altoparlanti frontali sinistro e destro del sistema Home Theatre e dal subwoofer. Per avere un audio a 5.1 canali, collegare la porta DIGITAL AUDIO OUT (OPTICAL) del lettore DVD / Ricevitore satellitare (p. es. dispositivo Anynet 1 o 2) direttamente a un amplificatore o all’Home Theatre, non al televisore. N Collegare solo un sistema Home Theatre. N E’ possibile collegare un dispositivo Anynet+ tramite un cavo HDMI 1.3. Alcuni cavi HDMI potrebbero non supportare le funzioni Anynet+. N Anynet+ si attiva solo quando il relativo dispositivo AV che supporta Anynet+ è acceso o in modalità Standby. N Anynet+ supporta fino a 12 dispositivi AV. Da notare che è possibile collegare fino a 3 dispositivi dello stesso tipo.

Italiano - 45 BN68-02325A-04Ita.indb 45

2009-10-08 �� 10:07:47

¦ Configurazione di Anynet+

Anynet+ (HDMI-CEC) → Off / On Per utilizzare la funzione Anynet+, Anynet+ (HDMI-CEC) deve essere impostato su On. N Quando la funzione Anynet+ (HDMI-CEC) è disattivata, sono disattivate anche tutte le funzioni relative a Anynet+.

Spegnimento auto → No / Sì Impostazione della disattivazione automatica di un dispositivo Anynet+ allo spegnimento del televisore. N La sorgente attiva deve essere impostata sul telecomando in modo che il televisore utilizzi la funzione Anynet+. N Se si imposta Spegnimento auto su Sì, i dispositivi esterni collegati al televisore si spengono ogniqualvolta si spegne il televisore. Se un dispositivo esterno è in fase di registrazione, potrebbe non spegnersi automaticamente.

Media Play (USB & DLNA)

T Premere il tasto TOOLS per visualizzare il menu Strumenti. E' inoltre possibile visualizzare il menu Anynet+ selezionando Strumenti → Anynet+ (HDMI-CEC).

Anynet+ (HDMI-CEC) Content Library Internet@TV Centro rete dom

Impostazione Anynet+ (HDMI-CEC)

U Verpl. E Conf. R Ritorno

Impostazione Anynet+ (HDMI-CEC)

U Verpl. E Conf. R Ritorno

¦ Passaggio tra dispositivi Anynet+ 1. Premere il tasto TOOLS. Premere ENTERE per selezionare Anynet+ (HDMI-CEC). 2. Premere il tasto ▲ o ▼ per selezionare Elenco dispositivi, quindi premere ENTERE. N Vengono elencati tutti i dispositivi Anynet+ collegati al televisore. N Se non si trova il dispositivo desiderato, premere il tasto rosso per eseguire la scansione dei dispositivi.

Visualizza TV Elenco dispositivi Registrazione: DVDR DVDR MENU DVDR INFO Ricevitore: Off Impostazione

3. Premere il tasto ▲ o ▼ per selezionare un particolare dispositivo, quindi premere ENTERE. Il dispositivo selezionato viene attivato. N Solo all’impostazione di Anynet+ (HDMI-CEC) su On nel menu Applicazione U Verpl. E Conf. R Ritorno comparirà il menu Elenco dispositivi. N Il passaggio al dispositivo selezionato può richiedere fino a 2 minuti. Non è possibile annullare l’operazione durante il passaggio da un dispositivo all’altro. N Il tempo richiesto per la scansione dei dispositivi dipende dal numero di dispositivi collegati. N Al termine della scansione, il numero di dispositivi trovati non appare. N Sebbene all’accensione del televisore l’apparecchio ricerchi automaticamente tutti i dispositivi collegati, questi non vengono automaticamente visualizzati nell’elenco dei dispositivi collegati. Per ricercare il dispositivo collegato premere il tasto rosso. N Se si è selezionata una modalità di ingresso esterna tramite il tasto SOURCE non sarà possibile utilizzare la funzione Anynet+. Passare a un dispositivo Anynet+ utilizzando Elenco dispositivi.

Il menu Anynet+ può variare a seconda del tipo e dello stato del dispositivo Anynet+ collegato al televisore. Menu Anynet+ Visualizza TV Elenco dispositivi (nome_dispositivo) MENU (nome_dispositivo) INFO Registrazione: (*registratore) Interrompere registrazione: (*registratore) Ricevitore

Descrizione Anynet+ passa alla modalità di trasmissione TV. Visualizza l’elenco dei dispositivi Anynet+. Mostra i menu del dispositivo collegato. Ad esempio, se è collegato un registratore DVD, comparirà il menu del disco del registratore DVD. Mostra i menu di riproduzione del dispositivo collegato. Ad esempio, se è collegato un registratore DVD, comparirà il menu di riproduzione del registratore DVD. Avvia immediatamente la registrazione mediante il registratore. (Questa funzione è disponibile solo per i dispositivi che supportano la funzione di registrazione.) Interrompe la registrazione. L’audio viene riprodotto attraverso il ricevitore.

N Se al sistema è collegato più di un dispositivo di registrazione, questi vengono visualizzati come (*registratore); in caso il dispositivo collegato sia uno solo, verrà rappresentato come (*nome_dispositivo).

Italiano - 46 BN68-02325A-04Ita.indb 46

2009-10-08 �� 10:07:48

Tasti del telecomando disponibili in modalità Anynet+ Tipo dispos

Una volta attivato il dispositivo, quando il menu del dispositivo corrispondente appare sullo schermo.

Dispositivo con sintonizzatore incorporato Dispositivo audio

Una volta attivato il dispositivo, quando si riproduce un file

Tasti disponibili Tasti numerici ▲/▼/◄/►/ ENTERE Tasti colorati / tasto EXIT π(Ricerca indietro) / µ(Ricerca avanti) ∫(Arresta) / ∂(Riproduci) / ∑(Pausa)

Una volta attivato il dispositivo, durante la visione di un programma televisivo

Una volta attivato il ricevitore

Y / MUTE N La funzione Anynet+ è utilizzabile solo quando il telecomando è impostato su TV. N Il tasto ∏ è attivo solo in fase di registrazione. N Non è possibile gestire i dispositivi Anynet+ utilizzando i pulsanti del televisore. I dispositivi Anynet+ possono essere gestiti solo tramite telecomando. N In determinate condizioni, il telecomando del televisore potrebbe non funzionare. In questo caso, selezionare nuovamente il dispositivo Anynet+. N Le funzioni Anynet+ non sono attive con prodotti di altre marche. N Le operazioni π, µ possono differire in base al dispositivo in uso.

¦ Registrazione Con un videoregistratore Samsung è possibile registrare un programma televisivo. 1. Premere il tasto TOOLS. Premere ENTERE per selezionare Anynet+ (HDMI-CEC). 2. Premere il tasto ▲ o ▼ per selezionare Recording Immediately, quindi premere ENTERE. La registrazione ha inizio. N Se sono presenti più dispositivi di registrazione Se sono collegati più dispositivi di registrazione, questi vengono elencati. Premere il tasto ▲ o ▼ per selezionare un particolare dispositivo, quindi premere ENTERE. La registrazione ha inizio. N Se il dispositivo di registrazione non è visualizzato,selezionareElenco dispositivi e premere il tasto rosso per eseguire la ricerca dei dispositivi

Visualizza TV Elenco dispositivi Registrazione: DVDR DVDR MENU DVDR INFO Ricevitore: Off Impostazione

U Verpl. E Conf. R Ritorno

3. Per uscire, premere EXIT. N E’ possibile registrare il segnale preveniente da una sorgente selezionando Registrazione: (nome_dispositivo). N Premendo il tasto ∏ si eseguirà la registrazione del programma attualmente visualizzato sul televisore. Se si stanno guardando le immagini provenienti da un altro dispositivo, vengono registrate le immagini di quel dispositivo. N Prima di registrare, controllare che il jack dell’antenna sia correttamente collegato al dispositivo di registrazione. Per collegare in modo corretto un’antenna a un dispositivo di registrazione, consultare il manuale dell'utente del dispositivo di registrazione utilizzato.

¦ Ascolto tramite il Ricevitore (Home theater) È possibile ascoltare l’audio tramite un ricevitore anzichè dagli altoparlanti del televisore. 1. Premere il tasto TOOLS. Premere ENTERE per selezionare Anynet+ (HDMI-CEC). 2. Premere ▲ o ▼ per selezionare Ricevitore. Premere ◄ o ► per selezionare On o Off.

Visualizza TV Elenco dispositivi Registrazione: DVDR DVDR MENU DVDR INFO Ricevitore: Off Impostazione

3. Per uscire, premere EXIT. N Se il ricevitore supporta solo l’audio, potrebbe non comparire nell’elenco dei dispositivi. N Il ricevitore è operativo solo se è collegata in modo appropriato la porta ottica di ingresso del ricevitore alla porta DIGITAL AUDIO OUT (OPTICAL) del televisore. U Verpl. E Conf. R Ritorno N Quando il ricevitore (home theatre) è impostato su Acceso, è possibile udire l'audio proveniente dall'uscita ottica del televisore. Quando il televisore visualizza un segnale DTV (etere), invia l'audio a 5.1 canali al ricevitore Home Theatre. Se la sorgente è un componente digitale, come per es. un DVD, ed è collegata al televisore mediante HDMI, saranno udibili solo 2 canali audio dal ricevitore Home Theatre. N Nel caso di una interruzione di corrente al televisore quando il menu Ricevitore è impostato su On (per lo scollegamento del cavo o un calo di potenza), la funzione Selezione altoparlante può essere impostata su Altoparlante est alla riaccensione del televisore.

Italiano - 47 BN68-02325A-04Ita.indb 47

2009-10-08 �� 10:07:48

¦ Risoluzione dei problemi con Anynet+ Problema Anynet+ non funziona.

Per avviare Anynet+.

Per uscire da Anynet+.

Sullo schermo viene visualizzato il messaggio ‘‘Connessione a un dispositivo Anynet + ...’. Impossibile avviare la riproduzione sul dispositivo Anynet+. Lo schermo del dispositivo esterno non appare.

Il programma TV non può ● essere registrato. L’audio del televisore ● non viene riprodotto attraverso il ricevitore.

Possibile soluzione Controllare se si sta utilizzando un dispositivo Anynet+. Il sistema Anynet+ può essere utilizzato solo con dispositivi che supportano Anynet+. Collegare un solo ricevitore (Home Theatre). Controllare che il cavo di alimentazione di Anynet+ sia correttamente collegato. Controllare i collegamenti dei cavi Video/Audio/HDMI 1.3 del dispositivo Anynet+. Verificare se Anynet+ (HDMI-CEC) è impostato su Acceso nel menu Impostazione di Anynet+. Verificare che il telecomando del televisore sia in modalità TV. Verificare che sia Anynet+ la modalità esclusiva del telecomando. In particolari condizioni, Anynet+ non funziona. (Ricerca canali, Media Play, Plug & Play, ecc). Quando si collega o si rimuove il cavo HDMI 1.3, eseguire una nuova ricerca dei dispositivi oppure spegnere e riaccendere il televisore. Controllare che la funzione Anynet+ del dispositivo Anynet+ sia attivata. Verificare che il dispositivo Anynet+ sia collegato correttamente al televisore e che Anynet+ (HDMI-CEC) sia impostato su On nel menu Anynet+ Impostazione. Premere il tasto TV sul telecomando per passare al controllo del televisore. Premere il tasto TOOLS per visualizzare il menu Anynet+ e selezionare l’opzione desiderata. Selezionare Visualizza TV nel menu Anynet+. Premere il tasto SOURCE sul telecomando del televisore e selezionare un dispositivo non Anynet+. Premere P >/<, PRE-CH e FAV.CH per cambiare la modalità TV. (Notare che il tasto dei canali funziona solo se non è collegato un dispositivo Anynet+ con sintonizzatore incorporato.) Non è possibile utilizzare il telecomando durante la configurazione di Anynet+ o il passaggio a un’altra modalità di visualizzazione. Utilizzare il telecomando solo al termine dell’impostazione di Anynet+ o del passaggio alla nuova modalità di visualizzazione. Non è possibile utilizzare la funzione di riproduzione mentre è in corso la funzione Plug & Play. Controllare se il dispositivo supporta le funzioni Anynet+. Verificare che il cavo HDMI 1.3 sia collegato correttamente. Verificare che Anynet+ (HDMI-CEC) sia impostato su On nel menu Anynet+ Impostazione. Cercare nuovamente altri dispositivi Anynet+. E’ possibile collegare un dispositivo Anynet+ solo tramite un cavo HDMI 1.3. Alcuni cavi HDMI potrebbero non supportare le funzioni Anynet+. In caso di chiusura anomala, a causa di uno scollegamento del cavo HDMI, del cavo di alimentazione oppure di una interruzione di corrente, ripetere la ricerca del dispositivo. Verificare se il jack dell’antenna sul dispositivo di registrazione è correttamente collegato. Collegare il televisore e il ricevitore mediante il cavo ottico.

Italiano - 48 BN68-02325A-04Ita.indb 48

2009-10-08 �� 10:07:48

Content Library ¦ Uso di Content Library Contenuto libreria consente di utilizzare diversi contenuti sul televisore. È possibile utilizzare i contenuti presenti nella memoria del televisore o nuovi contenuti trasferiti mediante un dispositivo USB.

Uso dei tasti del telecomando nel menu Content Library Tasto ▲/▼/◄/► ENTERE RETURN EXIT <P> Tasti colorati

Y / MUTE Operazioni Sposta il cursore e seleziona una voce. Attiva la voce attualmente selezionata. Ritorna al menu precedente. Arresta la funzione corrente e ritorna al menu principale di Content Library. Interrompe la modalità Content Library e torna alla modalità TV. I tasti che attivano le funzioni sono descritti nella pagina corrispondente. Questa barra serve per regolare il volume del contenuto riprodotto.

CONTENT LIBRARY CONTIENE TESTO, GRAFICA, IMMAGINI, CONTENUTI MULTIMEDIALI E ALTRI MATERIALI UNICAMENTE PER USO INFORMATIVO E PROMOZIONALE. I MATERIALI CONTENUTI IN CONTENT LIBRARY SONO IN CONTINUO AGGIORNAMENTO. I MATERIALI CONTENUTI IN CONTENT LIBRARY POTREBBERO NON ESSERE IDONEI AD ALCUNE FASCE DI PUBBLICO. LE INFORMAZIONI CONTENUTE IN CONTENT LIBRARY SONO FORNITE "COSÌ COME SONO". BENCHÉ LE INFORMAZIONI FORNITE IN CONTENT LIBRARY SIANO OTTENUTE O RICAVATE DA SORGENTI RITENUTE AFFIDABILI, SAMSUNG NON GARANTISCE LA PRECISIONE, LA VALIDITÀ, LA PUNTUALITÀ O LA COMPLETEZZA DELLE INFORMAZIONI E DEI DATI MESSI A DISPOSIZIONE DELL'UTENTE PER QUALSIASI SCOPO. IN NESSUNA CIRCOSTANZA, INCLUSA LA NEGLIGENZA, SAMSUNG PUÒ ESSERE RITENUTA RESPONSABILE, SIA PER CONTRATTO SIA PER ILLECITO, DI EVENTUALI DANNI DIRETTI, INCIDENTALI, SPECIALI O CONSEQUENZIALI, PARCELLE LEGALI, SPESE O QUALSIASI ALTRO DANNO DI QUALSIASI NATURA POSSA DERIVARE, O ESSERE ASSOCIATO, ALLE INFORMAZIONI CONTENUTE IN, O ALL'USO DI, CONTENT LIBRARY, ANCHE SE AVVISATI DEL POSSIBILE VERIFICARSI DI TALI DANNI.

¦ Uso dei contenuti È possibile utilizzare i contenuti salvati nella memoria del televisore. N Per tornare al menu principale Content Library, premere il tasto EXIT. N La finestra di regolazione del volume non compare tuttavia è possibile effettuarne la regolazione.

❑ Galleria Questa funzione attiva una presentazione di diapositive con immagini ad alta risoluzione e Galleria musica di sottofondo e produce varie atmosfere. Usando la funzione Galleria del televisore, è possibile cambiare atmosfera. N I copyright dei contenuti di Galleria e tutte le informazioni ad essi relative sono riservati a TimeSpace, Inc. R Ritorno e Esci N Premere il tasto ENTERE per interrompere la proiezione di diapositive, quindi premere il tasto ENTERE per riprendere la proiezione. N Premere il tasto INFO per visualizzare le informazioni sulla foto selezionata. (Il tasto non appare se per la foto non sono disponibili informazioni.) Galleria

❑ Cucina Mediante questa funzione è possibile visualizzare diverse ricette da seguire passo passo. Questi contenuti potranno fornire agli utenti ottime idee per pranzi e cene. N Le ricette inserite nei contenuti di Cucina sul televisore Samsung si basano su ricette pubblicate da Anness Publishing. N I copyright dei contenuti di Cucina e tutte le informazioni ad essi relative sono riservati a Practical Pictures.

Italiano - 49 BN68-02325A-04Ita.indb 49

2009-10-08 �� 10:07:49

❑ Giochi Questa categoria mette a disposizione giochi per tutta la famiglia. N Per i tasti utilizzati nei giochi, seguire le istruzioni visualizzate sullo schermo. N Tasti colorati per Giochi Tasto Rosso Verde Giallo Blu

Operazioni Premere per passare alla schermata iniziale del gioco Premere per mettere in pausa il gioco Tasto opzione Premere per uscire dal gioco

❑ Bambini Questo è un contenuto educativo e interattivo che i bambini possono vedere più volte. N I copyright dei contenuti di Bambini e tutte le implicazioni ad essi relative sono riservati a UpToTen.

❑ Benessere Questo contenuto dedicato al benessere può essere utilizzato da tutta la famiglia.

¦ Uso di Gestione contenuto ❑ Gestione contenuto N È possibile selezionare più contenuti selezionando ripetutamente i contenuti e premendo il pulsante giallo. ■

Contenuti personali È possibile verificare i contenuti salvati nella memoria del televisore per ogni voce secondaria di Contenuto libreria. ● Selezionare un contenuto e premere il tasto ENTERE. Il contenuto può essere riprodotto o eliminato.

R Ritorno e Esci Gestione contenuto > Contenuti personali 1/1

USB Impostazione È possibile verificare i contenuti salvati nella memoria del dispositivo USB per ogni voce secondaria di Content Library. ● Selezionare un contenuto e premere il tasto ENTERE. Il contenuto selezionato può R Ritorno e Esci essere riprodotto. N Content Library supporta solo dispositivi USB MSC (Mass Storage Class). MSC è un dispositivo di memorizzazione di massa Bulk-Only Transport. Esempi di MSC sono le unità Thumb e i lettori di schede Flash. N La riproduzione di alcuni giochi mediante un dispositivo di memorizzazione USB esterno consente di salvare i giochi. Prestare attenzione quando si rimuove il dispositivo USB mentre si salvano i dati poiché ciò potrebbe causare la perdita dei dati. N Download di nuovi contenuti Nuovi contenuti diversi da quelli inclusi nel prodotto possono essere scaricati dal sito web Samsung.com a titolo gratuito. Per poter scaricare contenuti a pagamento, è necessario disporre del numero UDN. Verificare il numero UDN prima di scaricare un nuovo contenuto. • Download di contenuti 1. Accedere al sito www.samsung.com. Giochi

2. Selezionare un contenuto nella pagina Contents Download. 3. Scaricare il contenuto sul dispositivo USB. 4. Passare al menu Content Library premendo il tasto CONTENT o scegliendo Content Library (MENU → Applicazione → Content Library). 5. Collegare il dispositivo USB alla porta USB posta sul lato del televisore. 6. E’ possibile vedere le voci secondarie dei contenuti scaricati. 7. Selezionare un contenuto e premere il tasto ENTERE. 8. Il contenuto selezionato può essere riprodotto. ■

Impostazione ● Durata salvaschermo: Selezionare questa opzione per impostare il tempo di attesa prima che lo screen saver entri in funzione. ● Salva UDN: Salva il numero UDN su un dispositivo USB. N Un dispositivo USB in formato NTFS non supporta la memorizzazione UDN. Si consiglia di usare un dispositivo USB formattato FAT.

Italiano - 50 BN68-02325A-04Ita.indb 50

2009-10-08 �� 10:07:49

Internet@TV In caso di problemi nell'uso di un servizio widget, contattare il fornitore del contenuto. In widget, premere il tasto verde per le informazioni di contatto, oppure visitare la guida del sito web per reperire informazioni sul provider del servizio widget. N In base alla regione, il servizio widget potrebbe essere supportato solo in lingua inglese. N Questa funzione potrebbe non essere supportata in base alla nazione. (non disponibile in tutti i paesi)

¦ Guida introduttiva di Internet@TV Internet@TV permette un'esperienza web e TV interattiva. E' possibile controllare i titoli finanziari, condividere fotografie con amici e parenti, apprendere notizie di cronache e consultare il meteo attraverso il servizio Internet@TV del televisore. N Se la condizione della rete non è stabile, questa funzione potrebbe non funzionare. In questo caso, il televisore si spegnerà automaticamente. In caso contrario, spegnere il televisore premendo il tasto Power. N Durante l'uso di questa funzione si potrebbe verificare una certa lentezza operativa a causa delle condizioni della rete. Quando si esegue Internet@TV per la prima volta, le impostazioni di base vengono applicate automaticamente. N Il primo passo da compiere è impostare la propria rete. Per ulteriori informazioni sulla configurazione della rete, vedere ‘Impostazione della rete’. N Una volta impostata la rete, attraverso il software Internet@TV sarà possibile procedere con l'installazione guidata. 1. Premere il tasto MENU. Premere il tasto ▲ o ▼ per selezionare Application, quindi premere il tasto ENTERE. 2. Premere il tasto ▲ o ▼ per selezionare Internet@TV, quindi premere il tasto ENTERE. N Il servizio Internet@TV viene avviato. O Premere il tasto INTERNET@ sul telecomando per visualizzare il menu Internet@TV. 3. Viene visualizzata la schermata General Disclaimer. Selezionare Accetto o Non accetto. N Per ulteriori informazioni sulla General Disclaimer, fare riferimento all'Legal Notice. 4. La ‘schermata di benvenuto’ rappresenta la pagina iniziale dell'impostazione guidata di Internet@TV. N Selezionando Chiudi configurazione, questo passaggio viene ripreso alla pressione del tasto INTERNET@. N Selezionare Iniziamo!

Benvenuti in Yahoo!® TV Widgets!

5. La scelta del paese permette agli widget TV di utilizzare un contenuto localizzato nella lingua locale. N Selezionare il paese nell'elenco visualizzato.

Yahoo! TV Widgets porta il meglio di Internet sulla tua TV! Puoi ricevere aggiornamenti sulle condizioni meteo e risultati sportivi, informazioni sul mercato finanziario e persino video e foto a schermo intero. We just need to get a few things set up, and you’ll be on your way!

Chiudi configurazione

6. L'accettazione della Privacy Policy di Yahoo!® TV Widget Engine è necessaria per utilizzare Internet@TV. N Selezionare OK, Accetto. 7. L'accettazione dei Terms of Service del servizio di Yahoo!® TV Widget System è necessaria per utilizzare Internet@TV. N Selezionare OK, Accetto. 8. Digitare il proprio nome per impostare il profilo. Ogni profilo ha un elenco di widget. E' possibile creare un profilo per ogni persona che utilizza Internet@TV. N Immettere il nome e selezionare Salva questo nome. N Per ulteriori informazioni, vedere ‘Uso del widget Profile’. 9. Internet@TV testa la connessione di rete. N Se il test della connessione di rete ha esito negativo, configurare di nuovo la rete. N Per ulteriori informazioni, vedere ‘Impostazione della rete’.

Qual è il tuo nome? Ciascuna persona in casa tua che utilizza la TV può disporre di un set personalizzato di widget. Teniamo traccia di ciascun profilo di widget utilizzando il nome da te specificato. Immetti ora il nome che desideri utilizzare.

Salva questo nome Salta il passaggio Chiudi configurazione

10. L'impostazione guidata è ora completa. Di seguito verrà visualizzato un tutorial sull'uso di Internet@TV. N Selezionare Continue per visualizzare il tutorial. N Selezionare Chiudi configurazione per iniziare a usare Internet@TV. N Per eseguire il tutorial di nuovo, selezionare Profile Widget → Impostazioni di sistema → Ripeti esercitazione. 11. Premere INTERNET@ sul telecomando per visualizzare il menu Internet@TV.

Italiano - 51 BN68-02325A-04Ita.indb 51

2009-10-08 �� 10:07:49

Dock mode 1 Sullo schermo verrà visualizzato un banner di benvenuto con il nome del proprio profilo nell'angolo in alto a destra. N Questo banner scompare dopo pochi secondi. 2 Il banner evidenzia due tasti di scelta rapida sul telecomando. N Premendo il tasto blu (Viewport) del telecomando, il display passa dalla modalità ‘Viewport’ alla modalità ‘Overlay’ e viceversa. In modalità Viewport, il televisore o il video viene visualizzato con un'area in scala ridotta e con la grafica all'esterno. In modalità overlay, la grafica viene visualizzata al di sopra della visualizzazione del televisore o del video. N Premendo il tasto giallo (Modifica snippet) del telecomando, verrà visualizzata una finestra di guida e lo snippet selezionato potrà essere modificato.

3 Premere il tasto INTERNET@ del telecomando per iniziare. N L'elenco orizzontale in fondo alla schermata del televisore è denominato ‘dock’. N Gli elementi dell'elenco sono denominati ‘snippet’. N Uno snippet è un collegamento che attiva un widget del televisore. N Un widget del televisore è un'applicazione internet da eseguire sul televisore. N Scorrere da uno snippet all'altro premendo i tasti ◄ o ► del telecomando. N L'elemento selezionato è situato nella zona più a sinistra (evidenziato in blu). N Il dock scorre gli snippet sotto il punto focale. N Avviare un widget TV premendo il tasto ENTERE sul telecomando quando lo snippet è in evidenza. N Quando si aggiungono snippet, questi formano un insieme all’interno del quale è possibile navigare premendo il tasto ▲ o ▼. N Nel dock vengono visualizzati due widget TV speciali: Profile Widget e Gallery Widget. Questi non possono essere eliminati. N Il dock scorrerà fuori della schermata dopo un determinato periodo di tempo. ■

Modalità Sidebar 1 Selezionare uno snippet e premere il tasto ENTERE per attivare la barra laterale degli widget. Il logo TV Widget e Home sono situati nella parte superiore della barra laterale. 2 Il menu corrente è visualizzato sotto il logo TV Widget. N Per tornare alla schermata precedente, selezionarla e premere il tasto ENTERE. N E' possibile inoltre premere il tasto RETURN del telecomando. 3 La selezione corrente è sempre evidenziata in blu. Il tasto evidenziato è selezionato e viene attivato premendo ENTERE.

FINANCE Le mie azioni Per rimuovere un simbolo di ticker, selezionalo dall’elenco seguente.

Aggiungi nuovo simbolo… Importa simboli da Yahoo!... Formato di visualizzazione Valore Info su Yahoo! Finanza...

4 Qualora vi siano molti dati, viene utilizzata una suddivisione a pagine. N Vengono visualizzate la pagina corrente e le pagine totali. N Scorrere le pagine mediante il tasto ◄ o ►. 5 La barra degli strumenti inferiore comprende i tasti colorati corrispondenti ai tasti rosso, verde, giallo e blu del telecomando. • Tasto rosso: Chiude il widget. • Tasto verde: Cambia le impostazioni del widget. • Tasto giallo: Gestisce gli snippet. • Tasto blu: Dimensiona il video per adattarlo o renderlo a pieno schermo. N Alcuni tasti potrebbero non essere disponibili in base al widget.

Italiano - 52 BN68-02325A-04Ita.indb 52

2009-10-08 �� 10:07:50

Tutti i contenuti e i servizi accessibili attraverso il presente apparecchio appartengono a terzi e sono protetti dalle leggi in materia di diritto d’autore, brevetti, marchi e/o altre leggi in materia di proprietà intellettuale. Tali contenuti e servizi sono forniti esclusivamente per un Suo uso personale e non commerciale. Lei non può utilizzare alcun contenuto o servizio in modi non autorizzati dal proprietario del contenuto o dal fornitore del servizio. In particolare, Lei non potrà modificare, copiare, ripubblicare, caricare, pubblicare, trasmettere, tradurre, vendere, creare opere derivate, sfruttare o distribuire in qualunque modo o con qualunque mezzo alcun contenuto o servizio visualizzato attraverso il presente apparecchio senza l’espressa autorizzazione del relativo proprietario del contenuto o fornitore del sevizio. IL CONTENUTO ED I SERVIZI DI TERZI SONO FORNITI “COSÌ COME SONO”. SAMSUNG NON GARANTISCE IL CONTENUTO O I SERVIZI COSÌ FORNITI, NÉ ESPRESSAMENTE NE’ IMPLICITAMENTE, PER QUALSIASI SCOPO. SAMSUNG ESCLUDE ESPRESSAMENTE QUALSIASI GARANZIA IMPLICITA, INCLUSE, A TITOLO ESEMPLIFICATIVO, LE GARANZIE DI COMMERCIABILITÀ O IDONEITÀ PER UNO SCOPO SPECIFICO. SAMSUNG NON GARANTISCE L’ACCURATEZZA, VALIDITÀ, TEMPESTIVITÀ, LEGALITÀ O COMPLETEZZA DI QUALSIASI CONTENUTO O SERVIZIO RESO DISPONIBILE ATTRAVERSO IL PRESENTE APPARECCHIO, E IN NESSUN CASO, INCLUSO IL CASO DI COLPA, FERMO RESTANDO QUANTO PREVISTO ALL’ART. 1229 DEL CODICE CIVILE, SAMSUNG SARÀ RESPONSABILE, SIA PER RESPONSABILITÀ CONTRATTUALE CHE EXTRACONTRATTUALE, PER QUALSIASI DANNO DIRETTO, INDIRETTO, INCIDENTALE, SPECIALE O CONSEQUENZIALE, PER GLI ONORARI DI AVVOCATO, SPESE, LUCRO CESSANTE O QUALUNQUE ALTRO DANNO DERIVANTE DA, O RELATIVO A, QUALSIASI INFORMAZIONE CONTENUTA IN, O CONSEGUENZA DELL’UTILIZZO DI, QUALUNQUE CONTENUTO O DEL SERVIZIO DA PARTE SUA O DA PARTE DI TERZI, ANCHE SE AL CORRENTE DELLA POSSIBILITÀ DI TALI DANNI. I servizi di terzi possono essere terminati o interrotti in qualsiasi momento, e Samsung non dichiara né garantisce che qualsiasi contenuto o servizio rimarrà disponibile per un certo periodo di tempo. I contenuti e i servizi sono trasmessi da terzi attraverso reti e apparecchiature di trasmissione sulle quali Samsung non ha alcun controllo. Senza che ciò limiti quanto detto sopra, Samsung esclude espressamente ogni tipo di responsabilità per qualsiasi interruzione o sospensione di qualsiasi contenuto o servizio reso disponibile attraverso il presente apparecchio. Samsung non è nemmeno in alcun modo responsabile per il servizio assistenza clienti relativo ai contenuti e servizi. Qualsiasi domanda o richiesta di servizio relativa ai contenuti o ai servizi dovrebbe essere fatta direttamente ai relativi fornitori di contenuti e servizi.

¦ Modificare gli snippet nel dock 1. Per modificare uno snippet selezionarlo nel dock e premere il tasto giallo. 2. Lo snippet si porta in seconda posizione e la sua immagine scorre per mostrare il testo di aiuto: • Delete (tasto rosso): Rimuove il widget. N Gli widget eliminati possono essere ripristinati usando la Galleria widget. • Move (tasto blu): Riordina lo snippet. Premere il tasto ◄ o ► per scorrere. Premere il tasto giallo per spostarlo in una nuova posizione. • Done (tasto giallo): Esce dal menu Modifica snippet.

¦ Uso del widget Profile Il widget Profile configura il profilo dell'utente. E' possibile impostare più profili, mantenendo per ognuno il proprio elenco di widget. Il menu Cambia profilo permette di passare da un profilo utente all'altro. N È necessario registrare almeno due profili. Se si desidera aggiungere un profilo, vedere ‘Controlli di amministrazione’.

PROFILE Iscritto come

Cambia profilo Impostazioni profilo Impostazioni di sistema Controlli amministrativi Esci da Yahoo!

Italiano - 53 BN68-02325A-04Ita.indb 53

2009-10-08 �� 10:07:51

Il menu profilo permette di personalizzare e proteggere i profili. ● I profili utenti possono essere personalizzati mediante un Nome e un Avatar (una immagine usata per rappresentare il profilo) univoci. ● Il Nome e l'Avatar del profilo vengono visualizzati nello snippet del profilo del dock. ● I profili possono essere protetti mediante Crea PIN profilo. N Quando si imposta il PIN per la prima volta, è possibile impostare una domanda di sicurezza. Il menu Profile Settings può limitare l'accesso agli widget. ● Nel caso si dimentichi il proprio profilo PIN è possibile rispondere a una Domanda di sicurezza associata al profilo. ● Un profilo che abbia attivo il Limit Profile non permetterà l'installazione di nuovi widget. N Per utilizzare questa funzione, è necessario impostare il PIN del titolare. Per impostare il PIN, vedere ‘Controlli di amministrazione’ Il menu Impostazioni di sistema permette di: ● Cambiare Località e impostare il proprio CAP (solo USA) per attivare il contenuto locale. ● Ripeti esercitazione mostrato durante l'impostazione guidata. ● Ripristina impost. di fabbrica per eliminare tutte le configurazioni degli widget e le informazioni. Nel menu Controlli di amministrazione è possibile: ● Impostare l'intervallo di Screen Saver per evitare le bruciature dello schermo. ● Crea PIN fondatore e impostare la Domanda di sicurezza per controllare gli atri profili. ● Create crea un nuovo Profile che può essere configurato con diversi gruppi di widget. ● Cancella elimina un profilo esistente. Dal widget Profile è possibile eseguire Accedi a Yahoo!® usando il proprio Yahoo! ID ● Se si dispone di un ID Yahoo! è possibile accedere a contenuti personalizzati mediante Yahoo! TV Widgets. ● All Yahoo! Gli widget TV installati vengono automaticamente attivati insieme al profilo Yahoo! ID. ● Se non si dispone di un account Yahoo!, visitare il sito www.yahoo.com e creare un account. ● Potrebbe non essere possibile accedere con un ID creato sul sito web di Yahoo! in un paese che non supporti Internet@TV.

❑ Informazioni widget Profilo Premere il tasto verde. È possibile visualizzare una breve descrizione degli widget Profile, Copyright, Condizioni di utilizzo e Politica sulla privacy.

¦ Uso di Yahoo!® Galleria Widget Utilizzare Yahoo!® Widget Gallery per aggiungere ulteriori widget al proprio televisore. Visualizzare tutti gli widget TV disponibili nelle seguenti categorie: ● Widget aggiornati: Visualizza i widget aggiornati di recente. ● Yahoo!® Widget: Visualizza gli widget forniti da Yahoo!® ● Samsung Widget: Visualizza gli widget forniti da Samsung. ● Altre Categorie: Visualizza tutti gli widget per categoria. N Per installare un widget, accedere alla schermata dei dettagli e selezionare Install Widget per My Profile e premere il tasto ENTERE. Il widget viene quindi installato e diventa disponibile nel dock.

Widget Gallery Yahoo! Notiziari NEWS HEADLINES

❑ Impostazioni di Galleria widget

Premere il tasto verde.

Yahoo! Widget Samsung Widget

Informazioni su Yahoo! Galleria widget... È possibile visualizzare brevi informazioni su Galleria widget, Copyright, Condizioni di utilizzo e Politica sulla privacy.

Nel menu Developer Settings è possibile creare i propri widget personali. Per maggiori informazioni sulla creazione di widget personalizzati, visitare il sito web di sviluppo http://connectedtv.yahoo.com/

Italiano - 54 BN68-02325A-04Ita.indb 54

¦ Uso di Yahoo!® Weather Widget Yahoo!® Weather Widget fornisce aggiornamenti sulla situazione meteo locale o preferita. Questo contenuto cambia dinamicamente in base alle condizioni climatiche. ● Premere il tasto verde del telecomando per visualizzare il menu Yahoo!® Weather Widget Impostazioni. ● Nel menu Impostazioni è possibile aggiungere o eliminare una città per la quale si desidera visualizzare la situazione meteo. Nel menu Impostazioni: ● Aggiungi nuova città digitando il nome di una città. Una volta visualizzati i risultati della ricerca, selezionare la città desiderata e premere il tasto ENTERE. ● Elimina città selezionando la città da eliminare dall'elenco delle città. Premere ENTERE per confermare l'eliminazione. ● Modifica della modalità di indicazione della temperatura È possibile modificare la modalità di indicazione della temperatura da Imperiale a Metrico e viceversa. Ad esempio, Imperiale mostrerà la temperatura in gradi Fahrenheit mentre Metrico in gradi Centigradi.

Sunnyvale, CA San Francisco, CA New York, NY London, England Paris, France

❑ Creare uno snippet per una città preferita ● ● ●

Selezionare la città nella home page del widget Yahoo!® Weather e visualizzare le informazioni meteo. Premere il tasto giallo. Selezionare il menu Aggiungi snippet e premere ENTERE per aggiungere la città come snippet.

❑ Cancella elimina lo snippet di una città ● ● ●

Avviare lo snippet. Premere il tasto giallo. Selezionare il menu Eliminare snippet e premere il tasto ENTERE per eliminarlo.

¦ Uso del widget Yahoo!® Notizie Il widget Yahoo!® Notizie fornisce le ultime notizie su economia, intrattenimenti, politica, sport, avvenimenti di interesse generale e molte altre categorie.

Selezionare una categoria, un argomento all'interno di una categoria e visualizzare il riepilogo delle notizie aggiornato dinamicamente.

¦ Uso del widget Yahoo!® Flickr Il widget Flickr fornisce un accesso alle fotografie preferite di amici e parenti durante la visione del televisore. Ora è possibile condividere le immagini con la famiglia sullo schermo del televisore come una proiezione di diapositive. ● Personalizzare il widget Flickr collegandosi al proprio ID di Yahoo! ID. ● Per le procedure di accesso dettagliate, fare riferimento alle istruzioni ‘Uso del widget Profile’. ● Per ulteriori informazioni su Flickr, visitare il sito www.flickr.com. N Foto personali mostra le fotografie registrate sul sito web con Flickr. ■

Per visualizzare le fotografie Flickr in una proiezione di diapositive: ● Selezionare una miniatura di una foto e premere il tasto ENTERE per visualizzare i dettagli della fotografia. ● Selezionare Avvia proiezione diapositive e premere ENTERE.

Foto personali Serie Esplorazione Foto preferite

Contatti Per controllare la visualizzazione della proiezione di diapositive: Gruppi ● Premere il tasto ENTERE durante la proiezione. ● Le miniature delle fotografie vengono visualizzate nella parte bassa dello schermo. N Quando il controllo della proiezione di diapositive viene visualizzato, è possibile utilizzare i comandi Pause, Play e Stop. N Selezionando il menu e premendo il tasto ENTERE, è possibile visualizzare le informazioni della fotografia selezionata. ● Il menu I tuoi set permette di visualizzare le fotografie classificate in Flickr. ● Il menu Esplora permette di esplorare le fotografie presentate sul sito web Flickr. Si possono visualizzare le foto aggiornate ogni giorno. ● Il menu Contrassegna come preferita o Rimuovi dalle preferite sposta le fotografie nella cartella Foto preferite o le rimuove. ● Il menu Foto preferite permette di visualizzare le fotografie classificate come preferite. ● Il menu I tuoi contatti permette di visualizzare gli aggiornamenti inseriti da parenti e amici.

Il menu Gruppi permette di selezionare i gruppi preferiti nel sito web Flickr per condividere le fotografie con la comunità di utenti Flickr. Per configurare le impostazioni del widget Yahoo!® Flickr premere il tasto verde del telecomando. ● Il menu Tempo per diapositiva controlla la velocità di riproduzione della proiezione di diapositive. ● Il menu Ripeti ripeterà la proiezione dall'inizio dopo l'ultima fotografia.

¦ Uso del widget Yahoo!® Finance Con il widget Yahoo!® Finance è possibile visualizzare le ultime notizie di borsa. Premere il tasto verde per impostare le proprie azioni. Usare il menu Aggiungi nuovo simbolo per inserire il nome di un nuovo titolo. ● Selezionare il titolo da aggiungere nei risultati di ricerca, quindi il menu Add Symbol e premere il tasto ENTERE. N Il titolo selezionato viene aggiunto all'elenco Le mie azioni.

FINANCE Le mie azioni Per rimuovere un simbolo di ticker, selezionalo dall’elenco seguente.

Usare il menu Importa simboli da Yahoo!® per recuperare il proprio portfolio Yahoo!® Finance. • Il menu Unisci simboli unisce i simboli del widget Yahoo!® Finance ai simboli presenti nel proprio portfolio. • Il menu Importa simboli elimina i simboli del widget Yahoo!® Finance e li sostituisce con i simboli presenti nel proprio portfolio.

AAPL INTC AMZN  PAGINA 1 DI 2

Aggiungi nuovo simbolo… Importa simboli da Yahoo!... Formato di visualizzazione Valore Info su Yahoo! Finanza...

Usare il menu Formato di visualizzazione per modificare la transizione della fluttuazione delle quotazioni in Valore o Percentage. Creare uno snippet per un titolo preferito • Selezionare il simbolo del titolo nella home page del widget Yahoo!® Finance e visualizzare le quotazioni dettagliate. • Premere il tasto giallo. • Selezionare il menu Aggiungere snippet e premere ENTERE per aggiungere il titolo come snippet. Cancella elimina uno snippet • Avviare lo snippet dal dock • Premere il tasto giallo. • Selezionare il menu Cancella Snippet e premere il tasto ENTERE per eliminarlo.

Italiano - 56 BN68-02325A-04Ita.indb 56

2009-10-08 �� 10:07:51

¦ Risoluzione dei problemi con internet@TV Problema

Alcuni servizi widget non funzionano.

Verificare il servizio con il fornitore. In widget, premere il tasto verde per le informazioni di contatto, oppure visitare la guida del sito web per reperire informazioni sul provider del servizio widget. Vedere la guida sulla pagina del sito web.

Alcuni contenuti degli widget sono solo in Inglese. Come posso cambiare la lingua?

La lingua del contenuto del widget può essere diversa dalla lingua di interfaccia utente del widget. Ciò può dipendere dal fornitore del servizio.

Dopo un ripristino ai valori preimpostati, il servizio Yahoo Widget non funziona e compare un messaggio di avviso.

Dopo un ripristino ai valori preimpostati, spegnere e riaccendere il televisore. Quindi riavviare Internet@TV.

Nel widget Flickr, ho effettuato l'accesso al mio account. Tuttavia, non riesco a visualizzare le mie foto.

Visitare il sito web Yahoo e attivare l'account con il proprio ID Yahoo!. ID.

Nel widget Profile ho cambiato l'area, ma sono rimaste le impostazioni precedenti.

Spegnere e riaccendere il televisore. Quindi riavviare Internet@TV. Ora potrete usufruire dei servizi widget supportati nella nuova area.

¦ Guida Sito web Paese

2009-10-08 �� 10:07:51

Internet@TV N Questa funzione potrebbe non essere supportata in base alla nazione. (non disponibile in tutti i paesi) N In caso di problemi nell'uso di un servizio widget, contattare il fornitore del servizio. In widget, premere il tasto verde per le informazioni di contatto, oppure visitare la guida del sito web per reperire informazioni sul provider del servizio. N In base alla regione, il servizio widget potrebbe essere supportato solo in lingua inglese.

¦ Guida introduttiva di Internet@TV Internet@TV fornisce i servizi widget di SAMSUNG attraverso una connessione di rete. I contenuti del servizio Internet@TV possono subire modifiche da parte del fornitore. Grazie al servizio Internet@TV è possibile accedere a varie informazioni fornite per es. da YouTube. N La configurazione dei widget e dei relativi servizi forniti può variare a seconda del paese. Dopo la modifica del paese, spegnere e riaccendere il televisore. Dopodiché sarà possibile utilizzare il servizio widget supportato dal paese selezionato. Se Country è impostato su Others, il televisore non può riconoscere il paese. In questo caso, selezionarlo direttamente dall'elenco dei paesi che supportano il servizio. N Se il televisore non supporta i caratteri di un contenuto fornito dal content provider, il contenuto potrebbe non essere visualizzato correttamente. N Per maggiori informazioni sulla configurazione del paese, vedere le istruzioni nella sezione ‘Funzioni Plug & Play’. N Durante l'uso di questa funzione si potrebbe verificare una certa lentezza operativa a causa delle condizioni della rete. N Prima di utilizzare Internet@TV, impostare la rete. Per ulteriori informazioni sulla configurazione della rete, vedere ‘Impostazione della rete’. Quando si esegue Internet@TV per la prima volta, le impostazioni di base vengono applicate automaticamente. L'aggiornamento potrebbe richiedere alcuni minuti. 1. Premere il tasto MENU. Premere il tasto ▲ o ▼ per selezionare Applicazione, quindi premere il tasto ENTERE. 2. Premere il tasto ▲ o ▼ per selezionare Internet@TV, quindi premere il tasto ENTERE. O Premere il tasto Internet@ sul telecomando per visualizzare il menu Internet@TV. 3. Viene visualizzata la sezione ‘Accordo utente’. Selezionare Accetto per accettare i termini contenuti nell'accordo. 4. Viene visualizzata la sezione ‘Statistiche e analisi’. Selezionare Accetto per accettare i termini contenuti nell'accordo.

¦ Configurazione di Internet@TV E' possibile verificare e utilizzare i menu relativi a Single Sign On (SSO), gestione del sistema e proprietà. Premere ▲ o ▼ per selezionare Impostazione, quindi premere ENTERE.

❑ Single Sign On E' possibile utilizzare questo menu durante la creazione e l'eliminazione dell'account. Mediante Single Sign On, è possibile controllare il proprio account oltre alle informazioni dell'account utilizzato per accedere al sito dei contenuti. Non è necessario effettuare un nuovo login. N L'account è valido solo per internet@TV. ■

Crea Account E' possibile creare un account per il collegamento al sito del servizio desiderato. N E' possibile creare fino a 10 account. N Il numero massimo di caratteri utilizzabili per l'account è 10. N Se non vi sono servizi che richiedono di effettuare il login, non sarà necessario creare un account.

Gestione account ● Sito serviz: E' possibile memorizzare le informazioni per eseguire il login sul sito del servizio (per es. YouTube). ● Cambia password: Modifica la password dell'account. ● Cancella: Elimina l'account. N Nel caso si sia dimenticata la password dell'account, reimpostare Internet@TV premendo in questa sequenza i seguenti tasti del telecomando: POWER (Off) → MUTE → 9 → 4 → 8 → POWER (On). Questa sequenza elimina tutti gli account.

Italiano - 58 BN68-02325A-04Ita.indb 58

2009-10-08 �� 10:07:51

❑ Impostazione del sistema N Autoeseg Ticker, Durata ticker potrebbero non essere supportate nel paese di residenza. ■

Modifica la password per l'opzione Blocco servizio N La password predefinita di un nuovo apparecchio TV è 0-0-0-0. N Qualora si sia dimenticata la password, premere i tasti del telecomando nella sequenza seguente per ripristinare la password predefinita 0-0-0-0: POWER (Off) → MUTE → 8 → 2 → 4 → POWER (On).

Durata servizio Selezionare questa opzione per impostare il tempo di attesa del servizio prima che lo screensaver entri in funzione.

Autoeseguibile Ticker → Off / On Selezionare questa opzione per impostare o meno l'esecuzione automatica del Ticker all'accensione del televisore.

Durata ticker Selezionare questa opzione per impostare il tempo di attesa del servizio prima che lo screensaver entri in funzione.

❑ Proprietà Visualizza le informazioni di Internet@TV. E' possibile misurare la velocità del servizio Internet TV mediante l'opzione Measuring the speed of the Internet TV service.

¦ Uso del servizio Internet@TV In un widget che offre menu per diverse categorie, è possibile visualizzare i contenuti di tali menu premendo i tasti ◄ e ►.

Login account 1. Premere il tasto rosso. 2. Selezionare lo Account utente desiderato, quindi premere ENTERE. 3. Inserire password. N Al termine del login, sullo schermo verrà visualizzato lo User account. N Prima del login, è necessario registrare almeno un account. Se si desidera creare un account, vedere la sezione ‘Configurazione di Internet@TV’.

Uso di Galleria widget E' possibile utilizzare Esegui servizio, Blocco, Installa servizio per il widget esistente e vedere la descrizione del servizio widget che non è installato. Su Internet@TV, è possibile aggiungere e utilizzare vari widget forniti dal provider del servizio. L'offerta può variare a seconda del fornitore dei contenuti. ● Esegui servizio: Esegue il servizio widget. ● Blocco: Imposta il blocco del servizio ● Installa servizio (o Elimina servizio): Installa o elimina il servizio widget.

Uso del widget YouTube E' possibile guardare un filmato disponibile su YouTube. Se si dispone di un account su YouTube, eseguire la registrazione delle informazioni sull'account mediante Gestione account. Dopodiché sarà possibile utilizzare la categoria My Favourites. N Il menu può essere modificato dal provider del servizio. N Il contenuto potrebbe non essere adatto ai minori. In questo caso, utilizzare la funzione Blocco di Galleria widget.

I più visti Più gettonati I più popolari I più discussi Preferiti I più linkati Con più risposte Realizzati

' Cambia modalità ll rrCambia pagina U Sposta E OK R Ritorno

Italiano - 59 BN68-02325A-04Ita.indb 59

2009-10-08 �� 10:07:52

¦ Risoluzione dei problemi con internet@TV Problema

Alcuni servizi widget non funzionano.

Verificare il servizio con il fornitore. In widget, premere il tasto verde per le informazioni di contatto, oppure visitare la guida del sito web per reperire informazioni sul provider del servizio widget. Vedere la guida sulla pagina del sito web.

Quali sono i vantaggi offerti da single sign on?

Se si crea un account e si registrano le informazioni di login per il servizio desiderato, è possibile accedere ai contenuti personalizzati senza dover effettuare un ulteriore login.

Quando si verifica un errore di rete, posso utilizzare solo il menu di impostazione.

Se non è possibile stabilire una connessione di rete, il servizio potrebbe avere delle restrizioni. Questo perché tutte le funzioni tranne il menu Impostazioni necessitano di connessione Internet.

C'è qualche possibilità di visualizzare film per adulti su YouTube?

Generalmente, questi contenuti sono filtrati dall'elenco menu. Tuttavia, utilizzando la funzione di ricerca è possibile visualizzarli. In questo caso, utilizzare la funzione Lock disponibile su Widget Gallery.

¦ Guida Sito web Paese

2009-10-08 �� 10:07:52

CENTRO RETE DOM ¦ Centro rete dom Informazioni su Centro rete dom Centro rete dom consente di collegare il televisore a un telefono cellulare tramite una rete. È possibile visualizzare sul televisore le chiamate in arrivo, i contenuti dei messaggi di testo e i programmi impostati sul cellulare utilizzando Centro rete dom. Inoltre, è possibile riprodurre i contenuti multimediali salvati sul cellulare, ad esempio video, foto e musica, importandoli sul televisore attraverso la rete. N Se il dispositivo supporta la funzione DLNA DMC (Digital Media Controller), la funzione Centro rete domestica è disponibile. N Questa funzione è utile per la compatibilità del prodotto con i telefoni cellulari Samsung di prossima uscita. Per ulteriori informazioni visitare il sito www.samsung.com o chiamare il call center Samsung. Il dispositivo mobile potrebbe necessitare di ulteriore software. Per maggiori informazioni, vedere la guida dell'utente di ogni prodotto.

Collegamento a Centro rete dom Per ulteriori informazioni sulle impostazioni della rete, vedere ‘Configurazione della rete’. ● Connessione a una rete Wi-Fi Ad-hoc 1. Collegare la scheda LAN wireless Samsung alla porta USB1 (HDD) o USB2 del televisore. Pannello laterale del televisore Telefono cellulare

Samsung Wireless LAN Adapter

2. Per ulteriori informazioni sulla configurazione della rete Ad-hoc, vedere ‘Impostazione della rete’. N Per informazioni sulla configurazione delle impostazioni di rete per il telefono cellulare, consultare il manuale del cellulare. 3. Impostare indirizzo IP, SSID e password per il cellulare nelle impostazioni Ad-hoc del cellulare utilizzando Nome rete (SSID) e Chiave sicur (password) visualizzati sul televisore. ● Collegamento tramite un router IP wireless/cablato 1. Collegare la porta LAN del televisore al router IP wireless/cablato oppure collegare la porta USB1(HDD) o USB2 del televisore alla ‘Samsung Wireless LAN Adapter’. N Per le procedure di impostazione del router wireless/cablato e del telefono cellulare, fare riferimento al manuale del dispositivo corrispondente. Wired/Wireless IP sharer

¦ Impostazione di Centro rete dom ❑ Messag / Media Mostra un elenco di telefoni cellulari configurati con questo televisore per utilizzare le funzioni Message o Media. N La funzione Media è disponibile in altri dispositivi mobili che supportano DLNA DMC. ■

Consent Consente il collegamento del cellulare.

Centro rete dom Messag

Negato Blocca il collegamento del cellulare.

Elimina Elimina il cellulare dall'elenco. N Questa funzione cancella solo il nome dall'elenco. Se il dispositivo mobile eliminato viene acceso o tenta di collegarsi al televisore, potrebbe comparire in elenco.

Messag → On / Off È possibile determinare se utilizzare le funzioni dei messaggi (chiamate in arrivo, contenuti dei messaggi di testo e programmi impostati sul telefono cellulare). Media → On / Off E' possibile indicare se utilizzare la funzione Media per la riproduzione dei contenuti (video, foto, musica) dal cellulare.

Centro rete dom Messag

: TV Nome TV E' possibile impostare il nome del televisore in modo da trovarlo facilmente tramite il dispositivo mobile. N Selezionando Input utente, è possibile digitare il nome del televisore mediante OSK (On Screen Keyboard).

¦ Uso della funzione Message Utilizzando questa funzione, è possibile visualizzare le chiamate in arrivo, i contenuti dei messaggi di testo e i programmi impostati sul cellulare nella finestra degli allarmi husband mentre si guarda la TV. SMS N Per disabilitare la finestra di allarme Messag, impostare Messag su Spento in Nuovo messaggio ricevuto Impostazione alla voce Centro rete dom. Visualizzare i dettagli? N La finestra degli allarmi appare per 20 secondi. Se non si preme alcun tasto o è selezionata l'opzione Annul, la finestra appare tre volte a intervalli di 5 minuti. OK Annul N Se è selezionato OK o se OK non viene selezionato mentre il messaggio viene visualizzato tre volte, il messaggio verrà eliminato. Il messaggio non viene eliminato dal telefono cellulare. N La sola finestra di allarme può essere visualizzata durante l'uso di alcune applicazioni quali Media Play, Contents Library, ecc. In questo caso, per visualizzare il contenuto di un messaggio passare alla modalità di visualizzazione TV. N Quando viene visualizzato il messaggio proveniente da un cellulare sconosciuto, selezionare il cellulare alla voce Messag di Centro rete dom e selezionare Negato per bloccare il telefono.

Italiano - 62 BN68-02325A-04Ita.indb 62

2009-10-08 �� 10:07:54

Visualizzazione messaggi Se arriva un nuovo messaggio di testo (SMS) mentre si guarda il televisore, viene visualizzata la finestra degli allarmi. Se si fa clic sul tasto OK, viene visualizzato il contenuto del messaggio. N È possibile configurare le impostazioni di visualizzazione per il contenuto dei messaggi di testo (SMS) sul telefono cellulare. Per le procedure, vedere il manuale del cellulare. N Alcuni caratteri speciali possono essere visualizzati come caratteri vuoti o danneggiati.

Allarme chiamata in arrivo Se arriva una chiamata mentre si guarda il televisore, viene visualizzata la finestra degli allarmi.

Allarme programma Mentre si guarda il televisore, la finestra degli allarmi appare per visualizzare il programma registrato. N È possibile configurare le impostazioni di visualizzazione per il contenuto dei programmi sul telefono cellulare. Per le procedure, vedere il manuale del cellulare. N Alcuni caratteri speciali possono essere visualizzati come caratteri vuoti o danneggiati.

¦ Uso della funzione Media Viene visualizzata una finestra degli allarmi per informare l'utente che i contenuti multimediali (video, foto, musica) inviati dal cellulare verranno visualizzati sul televisore. I contenuti vengono riprodotti automaticamente 3 secondi dopo la visualizzazione della finestra degli allarmi. Se si preme il tasto RETURN o ENTER quando appare la finestra degli allarmi, i Media Contents non vengono riprodotti. N Per disattivare la trasmissione dei contenuti multimediali dal telefono cellulare, impostare Media su Spento in Impostazione di Centro rete dom. N I contenuti possono non essere riprodotti sul televisore in base alla risoluzione e al formato.

Il supporto verrà riprodotto da “111-123 4-5671”

Tasti di controllo di Media Play Tasto ◄/►

ENTERE RETURN TOOLS INFO EXIT Operazioni Sposta il cursore e seleziona una voce. Durante la riproduzione di un filmato: Salta in avanti o indietro all’interno del filmato. Premendo il tasto ENTERE durante una riproduzione, l'esecuzione si interrompe temporaneamente. Premendo il tasto ENTERE durante una pausa, l'esecuzione riprende. Ritorna al menu precedente. Esegue varie funzioni nei menu Photo, Music e Movie. Mostra le informazioni relative al file. Interrompe la modalità Media Play e torna alla modalità TV.

N I tasti ENTERE e ◄/► potrebbero non funzionare in base al tipo di contenuto multimediale riprodotto. N Mediante il dispositivo mobile è possibile controllare la riproduzione del contenuto multimediale. Per maggiori informazioni, vedere la guida dell'utente di ogni prodotto.

Italiano - 63 BN68-02325A-04Ita.indb 63

2009-10-08 �� 10:07:55

RACCOMANDAZIONI ¦ Funzione Teletext La maggior parte delle emittenti televisive fornisce servizi informativi tramite il servizio Teletext. La pagina dell’indice del servizio Teletext contiene informazioni sull’uso del servizio. Inoltre, è possibile selezionare varie opzioni tramite i tasti del telecomando. N Per visualizzare correttamente le informazioni del servizio Teletext, è necessario che la ricezione del canale sia stabile. In caso contrario, alcune informazioni potrebbero essere perse o alcune pagine potrebbero non essere visualizzate correttamente. 1 : (esci) Esce dalla visualizzazione del servizio Teletext. 2 0 (modalità) Premere questo tasto per selezionare la modalità Teletext (LIST/FLOF). Premendo questo tasto nella modalità LIST, si attiva la modalità di memorizzazione dell’elenco. In modalità di salvataggio List, è possibile memorizzare la pagina Teletext all'interno di un elenco utilizzando il tasto 8(memorizza). 3 5 (scopri) Consente di visualizzare il testo nascosto (risposte a quiz, ad esempio). Per tornare alla modalità di visualizzazione normale, premere di nuovo il tasto. 4 4 (dimensione) Premere questo tasto per raddoppiare le dimensioni dei caratteri nella metà superiore dello schermo. Premere di nuovo il tasto per ingrandire i caratteri nella metà inferiore dello schermo. Per tornare alla modalità di visualizzazione normale, premere di nuovo il tasto. 5 Tasti colorati (rosso/verde/giallo/ blu) Se una emittente usa il sistema FASTEXT, i vari argomenti trattati in una pagina Teletext vengono codificati in base ai colori e possono essere selezionati premendo i relativi tasti colorati. Premere il tasto il cui colore corrisponde a quello dell’argomento desiderato. La pagina viene visualizzata con altre informazioni colorate che possono essere selezionate allo stesso modo. Per visualizzare la pagina successiva o precedente, premere il tasto colorato corrispondente.

6 / (Teletext on/mix) Premere questo tasto per attivare la modalità Teletext dopo avere selezionato un canale che fornisce questo tipo di servizio. Premere di nuovo il tasto per sovrapporre le informazioni del servizio Teletext alla trasmissione corrente. 7 8 (memorizza) Utilizzato per memorizzare le pagine Teletext. 8 1 (pagina secondaria) Visualizza la pagina secondaria disponibile. 9 2 (pagina su) Consente di visualizzare la pagina Teletext successiva. 0 3 (pagina giù) Consente di visualizzare la pagina Teletext precedente. ! 9 (mantieni) Consente di mantenere visualizzata una pagina, se la pagina è collegata a più pagine secondarie che scorrono automaticamente. Premerlo nuovamente per riprendere la visualizzazione.

@ 6 (indice) In modalità Teletext, premere questo tasto in qualsiasi momento per visualizzare la pagina dell’indice (contenuti). # 7 (annulla) Utilizzato per visualizzare le stazioni emittenti durante la ricerca di una pagina.

N E’ possibile cambiare le pagine Teletext premendo i tasti numerici sul telecomando.

Italiano - 64 BN68-02325A-04Ita.indb 64

2009-10-08 �� 10:07:55

Le pagine Teletext sono organizzate in base a sei categorie: Parte

A B C D E F Contenuti Numero della pagina selezionata. Identità della stazione emittente. Numero della pagina corrente o stato della ricerca. Data e ora. Testo. Informazioni sullo stato. Informazioni FASTEXT.

N Le informazioni del servizio Teletext sono spesso suddivise su più pagine visualizzate in sequenza alle quali è possibile accedere come segue: • Digitando il numero di pagina • Selezionando un titolo in un elenco • Selezionando un’intestazione colorata (sistema FASTEXT) N Il servizio Teletext supportato dal televisore è la versione 2.5 che consente di visualizzare ulteriori elementi grafici o di testo. N In base alla trasmissione, possono comparire bande laterali vuote durante la visualizzazione del servizio Teletext. N In questo caso, non verranno trasmessi ulteriori elementi grafici o di testo. N I televisori meno recenti che non supportano la versione 2.5 non sono in grado di visualizzare alcun elemento grafico o di testo aggiuntivo, a prescindere dal tipo di trasmissione Teletext. O Premere il tasto TV per uscire dal servizio Teletext.

¦ Installazione del piedistallo N Preimpostazione: Collocare la guida del piedistallo e il collare della copertura sul piedistallo e avvitarli usando le viti fornite. Retro

1. Assemblare il TV LCD al piedistallo. N Il televisore deve essere sorretto da due o più persone. N Prima di assemblare le due parti, controllare se il lato del piedistallo (anteriore/ posteriore) è quello corretto. N Per installare il televisore sul piedistallo a un'altezza corretta, non applicare una forza eccessiva verso il basso sul lati sinistro o destro superiori del televisore. 2. Avvitare le viti nella posizione 1, quindi avvitare le altre viti nella posizione 2. N Raddrizzare il prodotto e serrare le viti. Avvitando le viti con lo schermo LCD appoggiato sul piano, una volta sollevato il prodotto potrebbe risultare inclinato su un lato. N Il piedistallo è preinstallato su modelli con schermi da 55 pollici o superiori.

2009-10-08 �� 10:07:56

¦ Smontare il piedistallo

1. Svitare le viti sul retro del televisore. 2. Separare il piedistallo dal televisore. N Il televisore deve essere sorretto da due o più persone. 3. Coprire il foro sul fondo con l'apposito tappo.

¦ Installazione del Kit di montaggio a parete Gli articoli del kit di montaggio a parete (venduti separatamente) consentono di montare il televisore alla parete. Per informazioni dettagliate sull’installazione del kit di montaggio a parete, consultare le istruzioni fornite insieme agli articoli del kit. Contattare un tecnico per richiedere assistenza quando si monta la staffa a parete. Samsung Electronics non può essere ritenuta responsabile per qualsiasi danno al prodotto o infortuni causati da una installazione autonoma del televisore da parte dell’utente. Non installare il Kit di montaggio a parete mentre il televisore è acceso. In caso contrario, potrebbero verificarsi incidenti con lesioni personali causate da scosse elettriche.

¦ Assemblaggio dei cavi Racchiudere i cavi nel fermacavi in modo che non siano visibili attraverso il piedistallo trasparente.

¦ Blocco antifurto Kensington Il blocco Kensington è un dispositivo usato per fissare fisicamente il sistema quando viene utilizzato in un luogo pubblico. L’aspetto del dispositivo e il metodo di blocco possono variare in base alla marca del prodotto. Per informazioni sull’uso, consultare il manuale fornito insieme al blocco Kensington. N Il dispositivo di blocco è in vendita separatamente. N La posizione del blocco Kensington può variare a seconda del modello. 1. Inserire il dispositivo nell’alloggiamento del blocco Kensington sul TV LCD (1) e ruotarlo nella direzione di chiusura (2).

2. Collegare il cavo del blocco Kensington (3). 3. Fissare il blocco Kensington a un tavolo o un altro oggetto pesante.

Italiano - 66 BN68-02325A-04Ita.indb 66

2009-10-08 �� 10:07:58

¦ Messa in sicurezza della posizione di installazione Mantenere le distanze necessarie tra il prodotto e gli altri elementi presenti (per esempio le pareti) per garantire un’adeguata ventilazione. La mancata osservanza di tale precauzione può comportare un pericolo d’incendio o un malfunzionamento a causa del surriscaldamento del prodotto. Installare il prodotto mantenendo le distanze indicate in figura. N Quando si usa un piedistallo o un sistema di montaggio a parete, utilizzare solo le parti fornite da Samsung Electronics. • L’uso di parti di altre marche può causare un malfunzionamento o lesioni provocate da una eventuale caduta del prodotto. • L’uso di parti di altre marche può comportare un malfunzionamento o un pericolo di incendio per il surriscaldamento del prodotto a causa di una ventilazione inadeguata. N L’aspetto del prodotto può variare a seconda del modello.

Durante l’installazione del prodotto con un piedistallo

Durante l’installazione del prodotto con un sistema di montaggio a parete

¦ Fissaggio del televisore alla parete Attenzione: Tirare, spingere o arrampicarsi sul televisore sono azioni che possono provocarne la caduta. Si raccomanda di non far giocare i bambini con il televisore poiché potrebbero appendersi ad esso destabilizzandolo; se ciò dovesse verificarsi, il televisore potrebbe cadere provocando lesioni personali gravi e perfino mortali. Seguire tutte le precauzioni di sicurezza descritte della documentazione allegata. Per una maggiore stabilità e sicurezza del prodotto, installare il dispositivo anticaduta come segue. ■

Per evitare una eventuale caduta del televisore: 1. Avvitare saldamente i ganci alla parete. Verificare che le viti di fissaggio siano ben serrate. N A seconda del tipo di parete, potrebbe essere necessario utilizzare anche un fisher. N Poiché i ganci, le viti e il cavo di sicurezza non sono forniti in dotazione, è necessario acquistare tali materiali separatamente.

2. Rimuovere le viti dal centro del pannello posteriore del televisore, inserirle nei ganci e quindi avvitarle nuovamente al televisore. N Le viti potrebbero non essere fornite insieme al prodotto. In questo caso, acquistare le viti separatamente in base alle specifiche qui riportate. N Specifiche delle viti • Per un TV LCD da 17 ~ 29 pollici: M4 X L15 / Per TV LCD da 32 a 40 pollici: M6 X L15 3. Collegare i ganci fissati al televisore a quelli fissati alla parete utilizzando un cavo resistente, quindi legarlo strettamente. N Installare il televisore il più possibile vicino alla parete in modo che non possa cadere all’indietro. N Collegare il cavo in modo che i ganci fissati alla parete si trovino allineati o Parete leggermente più in basso di quelli fissati al televisore. N Slegare il cavo prima di spostare il televisore. 4. Accertarsi che tutte le connessioni siano adeguatamente fissate. Controllare periodicamente le connessioni per verificarne l’eventuale usura o rottura. Per qualsiasi dubbio relativo alla sicurezza delle connessioni effettuate, contattare un installatore specializzato.

Italiano - 67 BN68-02325A-04Ita.indb 67

2009-10-08 �� 10:07:59

¦ Risoluzione dei problemi In caso di domande sul funzionamento del televisore, consultare per prima cosa l'elenco sottostante. Se nessuno dei consigli sottoriportati si dimostra utile per risolvere il problema, visitare il sito ‘www.samsung.com’, quindi fare clic sulla voce Support (Assistenza), oppure chiamare il numero del Call Center riportato in ultima pagina. Problema Qualità dell'immagine La qualità dell'immagine non sembra all'altezza di quella vista in negozio.

L'immagine è distorta: sono visibili blocchi grandi, blocchi piccoli, punti e pixel Con una connessione Component il colore risulta incongruo o mancante. Colore o luminosità delle immagini scadente.

E' visibile una linea punteggiata sul bordo dello schermo. L'immagine risulta in bianco e nero solo in caso di ingresso AV (Composite). Quando si cambiano i canali, l'immagine risulta ferma, distorta o in ritardo.

Qualità audio L'audio non viene riprodotto oppure il livello del volume risulta troppo basso anche se impostato al valore massimo. L'immagine è buona ma senza audio.

Soluzione Per prima cosa, eseguire il Test immagine per confermare che il televisore sia in grado di visualizzare correttamente l'immagine di prova. ● Quindi, selezionare MENU - Supporto - Auto diagnosi - Test immagine Se l'immagine di prova viene visualizzata correttamente, la scarsa qualità dell'immagine potrebbe essere causata dalla sorgente o dal segnale. ● Se si dispone di un ricevitore via cavo analogico/satellitare, eseguirne l'aggiornamento. Utilizzare cavi HDMI o Component per ottenere una qualità dell'immagine HD. ● Abbonato servizi cavo/satellite: Provare le stazioni HD (High Definition) disponibili attraverso la griglia dei programmi (channel line up). ● Connessione antenna: Provare le stazioni HD dopo avere eseguito il programma automatico. N Molti canali HD trasmettono contenuti SD (Standard Definition) aggiornati. ● Impostare la risoluzione di uscita video del ricevitore via cavo/satellitare su 1080i o 720p. ● Verificare di stare guardando il televisore alla distanza minima raccomandata basata sulla dimensione dello schermo e la definizione del segnale visualizzato. ● La compressione di contenuti video può causare la distorsione dell'immagine specialmente nel caso di immagini caratterizzate da movimenti rapidi, come per esempio eventi sportivi o film d'azione. ● Un segnale debole o di scarsa qualità può causare la distorsione dell'immagine. Questo non è un problema del televisore. ● Verificare che i cavi Component siano connessi ai rispettivi jack. Connessioni allentate o non corrette possono causare problemi di colore o una schermata vuota. ● Regolare le opzioni Immagine nel menu TV. (La modalità Immagine, Colore, Luminosità, Nitidezza) ● Regolare l'opzione Risp. energia nel menu Impostazione. ● Provare a reimpostare l'immagine visualizzandola con le impostazioni predefinite. (Selezionare MENU - Immagine - Reset immagine) ● Se la dimensione dell'immagine è impostata su Adatta a schermo, modificarla selezionando 16:9. ● Cambiare la risoluzione del ricevitore via cavo/satellitare. ● Collegare un cavo video (giallo) al jack verde dell'ingresso component 1 del televisore. ●

Se il televisore è connesso a un ricevitore via cavo, reimpostare il ricevitore. (Riconnettere il cavo CA e attendere fino al riavvio del ricevitore. L'operazione potrebbe richiedere fino a 20 minuti di tempo) ● Impostare la risoluzione di uscita del ricevitore via cavo su 1080i o 720p. Per prima cosa, eseguire il Test audio per confermare che l'impianto audio del televisore funzioni in modo appropriato. ● Quindi, selezionare MENU - Supporto - Auto diagnosi - Test audio Se l'audio viene riprodotto correttamente, il problema potrebbe essere causato dalla sorgente o dal segnale. ● Verificare il volume del dispositivo esterno collegato al televisore, quindi regolare il volume del televisore di conseguenza. ● ● ●

Rumore proveniente dall'altoparlante.

Impostare l'opzione Selezione altoparlante su Altoparlante TV nel menu audio. Verificare che i cavi audio provenienti dal dispositivo esterno siano connessi ai rispettivi jack audio sul televisore. Verificare l'opzione di uscita audio del dispositivo. (es. Potrebbe essere necessario cambiare l'opzione del ricevitore via cavo in HDMI in caso di collegamento HDMI al TV.) Se si usa un cavo DVI-HDMI, è necessario utilizzare un cavo audio separato. Disattivare la funzione SRS se è stato impostato il volume oltre il valore 30. Scollegare lo spinotto dal jack della cuffia. (se disponibile sul televisore) Verificare le connessioni dei cavi. Verificare che il cavo video non sia connesso a un ingresso audio. Per le connessioni Antenna/Cavo, verificare l'intensità del segnale. Un segnale basso può causare la distorsione dell'audio.

Italiano - 68 BN68-02325A-04Ita.indb 68

2009-10-08 �� 10:07:59

Problema Nessuna immagine, video spento Il televisore non si accende.

Il televisore si spegne automaticamente.

Nessuna immagine/Video.

Connessione RF (Cavo/Antenna) Impossibile ricevere tutti i canali.

L'immagine è distorta: sono visibili blocchi grandi, blocchi piccoli, punti e pixel

Connessione PC Messaggio ‘Modo non supportato’. Nell'elenco sorgenti, il PC è sempre evidenziato anche se non è connesso. La riproduzione del video è corretta ma manca l'audio con una connessione HDMI. Connessione di rete (in base al modello) Mancata connessione di rete wireless.

Verificare che la spina del cavo di alimentazione CA sia correttamente collegata a una presa a muro. Accertarsi che la presa a muro sia funzionante. Premere il tasto POWER sul televisore per verificare che il telecomando funzioni correttamente. Se il televisore si accende, il problema potrebbe essere causato dal telecomando. Per risolvere il problema causato dal telecomando, consultare il paragrafo sottostante ‘Il telecomando non funziona’. Verificare che l'opzione Timer stand-by sia impostata su On nel menu Impostazione. Se il televisore è collegato al PC, verificare le impostazioni di alimentazione del PC. Verificare che la spina del cavo di alimentazione CA sia correttamente collegata a una presa a muro e il televisore sia acceso. Se il televisore non riceve segnale per circa 10 ~ 15 minuti con una connessione Antenna/Cavo, il televisore si spegne. Verificare le connessioni dei cavi. (Scollegare e ricollegare tutti i cavi del televisore e dei dispositivi esterni) Impostare l'uscita video del dispositivo esterno (ricevitore via cavo/satellitare, lettore DVD, Blu-ray, ecc) in modo che la connessione corrisponda all'ingresso del televisore. Per esempio, uscita del dispositivo esterno: HDMI, ingresso TV: HDMI. Verificare che il dispositivo collegato sia acceso. Selezionare la corretta sorgente del televisore premendo il tasto SOURCE sul telecomando TV. Verificare che il cavo dell'antenna sia correttamente collegato. Provare a impostare Plug & Play per aggiungere i canali disponibili all'elenco canali. Selezionare MENU - Impostazione - Plug & Play e attendere che tutti i canali disponibili vengano memorizzati. Verificare che l'antenna sia posizionata correttamente. La compressione di contenuti video può causare la distorsione dell'immagine specialmente nel caso di immagini caratterizzate da movimenti rapidi, come per esempio eventi sportivi o film d'azione. Un segnale basso può causare la distorsione dell'immagine. Questo non è un problema del televisore. Impostare la risoluzione di uscita e la frequenza del PC in modo che corrispondano alle risoluzioni supportate dal televisore. E' normale; nell'elenco sorgenti, il PC risulta sempre evidenziato anche quando non è collegato.

Verificare l'impostazione di uscita audio sul PC.

Per la rete wireless, è necessario utilizzare il dongle USB wireless di Samsung. Verificare che la Connessione di rete sia impostata su Wireless. Il televisore deve essere collegato a un router IP wireless.

2009-10-08 �� 10:07:59

Altri L'immagine non viene riprodotta a pieno schermo.

Il telecomando non funziona.

Impossibile controllare il volume o le funzioni di accensione/ spegnimento del televisore con il telecomando del ricevitore via cavo/satellitare. Messaggio ‘Modo non supportato’.

Il televisore emana odore di plastica. TV Informazioni sul segnale non è disponibile nel menu Self Diagnostic Test. Il televisore è inclinato verso destra o sinistra. Impossibile montare il piedistallo.

Il menu dei canali (Channel) è in colore grigio. (non disponibile)

Le impostazioni andranno perse dopo 30 minuti o a ogni spegnimento del televisore.

Perdita intermittente di segnale audio o video.

Guardando da vicino il bordo della cornice dello schermo del televisore è possibile notare delle piccole particelle. Il menu PIP non è disponibile.

‘Segnale criptato’ o ‘Segnale mancante/Segnale debole’ con la scheda (CI/CI+) CAM.

Una volta spento, dopo 45 minuti il televisore si riaccende automaticamente. Immagini/audio ricorrenti.

Quando si guardano contenuti SD (4:3) aggiornati per la trasmissione su canali HD, appaiono barre nere su ogni lato dello schermo. Quando vengono trasmessi film con un rapporto d'immagine diverso da quello del televisore, appaiono barre nere sui lati superiore e inferiore dello schermo. Regolare la dimensione dell'immagine sul dispositivo esterno o sul televisore per visualizzare l'immagine a pieno schermo. Sostituire le batterie del telecomando rispettando la polarità (+ -). Pulire la finestra di trasmissione posizionata in cima al telecomando. Puntare il telecomando direttamente verso il televisore a una distanza di 1,5~2 metri. Programmare il telecomando del ricevitore via cavo/satellitare in modo che possa controllare le funzioni del televisore. Consultare il manuale dell'utente del ricevitore via cavo/satellitare per il codice TV SAMSUNG. Verificare la risoluzione del televisore supportata e regolare di conseguenza la risoluzione di uscita del dispositivo esterno. Consultare la sezione di questo manuale relativa all'impostazione della risoluzione. E' normale avvertire questo odore che tuttavia svanirà nel corso del tempo.

Questa funzione è disponibile solo con canali digitali e connessione antenna (RF/Coax).

Rimuovere il piedistallo dal televisore quindi rimontarlo.

Verificare che il televisore sia posizionato su una superficie piana. Se non si riesce a rimuovere le viti dal televisore, utilizzare un cacciavite con punta magnetica. Il menu Canale è disponibile solo se è selezionata la sorgente del televisore.

Se il televisore è in modalità Demo Negozio, ogni 30 minuti verranno azzerate le impostazioni audio e immagine. Commutare la modalità Demo Negozio in Uso dom. secondo la procedura Plug & Play. Premere il tasto SOURCE per selezionare la modalità TV, quindi selezionare MENU → Impostazione → Plug & Play → ENTERE. Verificare le connessioni e ricollegare i cavi. Questo problema potrebbe essere causato dall'uso di cavi troppo grossi o rigidi. Verificare che i cavi siano sufficientemente flessibili da consentire un uso prolungato nel tempo. In caso di montaggio a parete, si consiglia di utilizzare cavi con connettori da 90°. Ciò non costituisce un difetto ma fa parte del design del prodotto.

La funzione PIP è disponibile solo quando il segnale proviene da una sorgente HDMI, PC o component. Verificare che nel modulo CAM la SCHEDA CI (CI+) sia installata nell'alloggiamento common interface. Estrarre il modulo CAM dal televisore e inserirlo nuovamente nell'alloggiamento. Ciò è normale, il televisore è dotato della funzione OTA (Over The Air) che permette di aggiornare il firmware scaricato durante la visione del televisore. Verificare e modificare il segnale/la sorgente.

N Lo schermo LCD TFT usa un pannello composto da sotto pixel che richiedono una speciale tecnologia di produzione. Tuttavia, alcuni pixel potrebbero risultare più luminosi o più scuri. Questo fenomeno non ha alcun impatto sulle prestazioni del prodotto.

Italiano - 70 BN68-02325A-04Ita.indb 70

2009-10-08 �� 10:07:59

¦ Specifiche Nome modello Dimensione schermo (Diagonale) Risoluzione PC (Ottimale) Audio Uscita Dimensioni (LarxProxAlt) Corpo Con piedistallo Peso Con piedistallo Caratteristiche ambientali Temperatura di esercizio Umidità di esercizio Temperatura di stoccaggio Umidità di stoccaggio Piedistallo ruotabile (Sinistra / Destra) Nome modello Dimensione schermo (Diagonale) Risoluzione PC (Ottimale) Audio Uscita Dimensioni (LarxProxAlt) Corpo Con piedistallo Peso Con piedistallo Caratteristiche ambientali Temperatura di esercizio Umidità di esercizio Temperatura di stoccaggio Umidità di stoccaggio Piedistallo ruotabile (Sinistra / Destra)

17 kg Da 10 °C a 40 °C (da 50 °F a 104 °F) Dal 10% al 80%, senza condensa Da -20 °C a 45 °C (da -4 °F a 113 °F) Dal 5% al 95%, senza condensa -20˚ ~ 20˚

25 kg Da 10 °C a 40 °C (da 50 °F a 104 °F) Dal 10% al 80%, senza condensa Da -20 °C a 45 °C (da -4 °F a 113 °F) Dal 5% al 95%, senza condensa -20˚ ~ 20˚

Nome modello LE55B650, LE55B651, LE55B652, LE55B653 Dimensione schermo (Diagonale) 55 poll. Risoluzione PC (Ottimale) 1920 x 1080 a 60 Hz Audio 2 x 15W Uscita Dimensioni (LarxProxAlt) Corpo 1311 X 80 X 842 mm Con piedistallo 1311 X 305 X 895 mm Peso Con piedistallo 34 kg Caratteristiche ambientali Temperatura di esercizio Da 10 °C a 40 °C (da 50 °F a 104 °F) Umidità di esercizio Dal 10% al 80%, senza condensa Temperatura di stoccaggio Da -20 °C a 45 °C (da -4 °F a 113 °F) Umidità di stoccaggio Dal 5% al 95%, senza condensa Piedistallo ruotabile (Sinistra / Destra) -20˚ ~ 20˚ N Design e specifiche sono soggetti a modifiche senza preavviso. N Questo prodotto è un’apparecchiatura digitale di Classe B. N Per l’alimentazione elettrica e il consumo di corrente, consultare l’etichetta apposta al prodotto.

Italiano - 71 BN68-02325A-04Ita.indb 71

¦ Diagrammi a blocchi

2009-10-08 �� 10:08:00

Questa pagina è stata lasciata intenzionalmente vuota.
