BEDIENUNGSANLEITUNG LE40B652 SAMSUNG

808 20 - SAMSUNG (7267864)

2009-10-08 �� 10:00:32

Die Abbildungen und Illustrationen in diesem Handbuch dienen nur zur Information und können vom tatsächlichen Aussehen des Geräts abweichen. Änderungen an Ausführung und technischen Daten vorbehalten.

❑ Lizenz TruSurround HD, SRS und das Symbol sind eingetragene Marken von SRS Labs, Inc.Die TruSurround HD-Technologie wird unter Lizenz von SRS Labs, Inc. in das System integriert.

Hergestellt unter Lizenz der Dolby Laboratories: Dolby sowie das Doppel-D-Symbol sind Warenzeichen der Dolby Laboratories.

DivX® Certified to play DivX® video, including premium content. ABOUT DIVX VIDEO: DivX® is a digital video format created by DivX,Inc. This is an official DivX Certified device that plays DivX video. Visit www.divx.com for more information and software tools to convert your files into DivX video. ABOUT DIVX VIDEO-ON-DEMAND: This DivX Certified® device must be registered in order to play DivX Video-on-Demand (VOD) content. To generate the registration code, locate the DivX VOD section in the device setup menu. Go to vod.divx.com with this code to complete the registration process and learn more about DivX VOD.

❑ Hinweis zu Digitalfernsehen 1. Die Funktionalitäten für Digital TV (DVB) stehen nur in Ländern/Regionen zur Verfügung, in denen digitale terrestrische DVBT-Signale (MPEG2 und MPEG4 AVC) gesendet werden oder in denen Sie Zugang zu einem kompatiblen Kabelfernsehdienst mit DVB-C (MPEG2 und MPEG4 AAC) haben können. Fragen Sie Ihren örtlichen Händler, wenn Sie Informationen über die Verfügbarkeit von DVB-T oder DVB-C in Ihrer Gegend benötigen. 2. DVB-T ist der Standard des europäischen DVB-Konsortiums für die terrestrische Versorgung mit digitalem Fernsehen, und DVB-C ist der Standard des Konsortiums für die Versorgung mit digitalem Kabelfernsehen. Allerdings werden manche Unterscheidungsmerkmale wie EPG (elektrische Programmzeitschrift), VOD (Video on Demand) usw. in dieser Spezifikation nicht berücksichtigt. Deshalb können sie zum jetzigen Zeitpunkt noch nicht eingesetzt werden. 3. Zwar hält dieses Fernsehgerät die aktuellen Standards der DVB-T- und DVB-C-Spezifikationen [Version August 2008] ein, aber es kann nicht garantiert werden, dass die Kompatibilität mit zukünftigen digitalen terrestrischen DVB-T und DBV-CSignalen gewahrt bleibt. 4. In Abhängigkeit von den Ländern/Regionen, in denen dieses Fernsehgerät eingesetzt wird, verlangen manche Kabelfernsehanbieter zusätzliche Gebühren für solch einen Dienst, und möglicherweise wird verlangt, dass Sie den Vertragsbedingungen des Unternehmens zustimmen. 5. Manche Digitalfernsehfunktionen sind in einigen Ländern oder Regionen möglicherweise nicht verfügbar, und bei DVB-C kann das Gerät möglicherweise bei manchen Kabelfernsehanbietern nicht störungsfrei zusammenarbeiten. 6. Für weitere Informationen setzen Sie sich bitte mit dem SAMSUNG-Kundendienstzentrum in Verbindung.

❑ Vorsichtsmaßnahmen beim Anzeigen von Standbildern Ein Standbild kann zu einer dauerhaften Beschädigung des Bildschirms führen. ● Zeigen Sie Standbilder und teilweise unbewegte Bilder nicht länger als 2 Stunden auf dem LCD-Bildschirm an, da das Bild auf diese Weise einbrennen kann. Das Einbrennen von Standbildern wird auch als Bildkonservierung bezeichnet. Sie können das Einbrennen vermeiden, indem Sie die Helligkeit und den Kontrast des Bildschirms beim Anzeigen von Standbildern verringern. ● Der Betrieb des LCD-Monitors im Format 4:3 für einen längeren Zeitraum kann links, rechts und in der Mitte des Monitors Spuren der Bildränder hinterlassen, die durch die unterschiedliche Lichtemission auf dem Monitor verursacht werden. DVD- oder Spielekonsole-Wiedergabe können einen ähnlichen Effekt verursachen. Schäden, die durch die o. g. Effekte verursacht wurden, fallen nicht unter die Garantie. ● Durch das Anzeigen der Standbilder von Videospielen oder vom PC über einen gewissen Zeitraum hinaus können partielle Nachbilder entstehen. Um diesen Effekt zu verhindern, verringern Sie Helligkeit und Kontrast, wenn Sie Standbilder anzeigen möchten. © 2009 Samsung Electronics Co., Ltd. Alle Rechte vorbehalten.

BN68-02325A-04Ger.indb 1

2009-10-08 �� 10:03:19

Einrichten Ihres Fernsehgeräts ■ Zubehör 2 ■ Bedienfeld 2 ■ Anschlussfeld 3 ■ Fernbedienung 5 ■ Batterien in die Fernbedienung einsetzen 6 ■ Anzeigen von Menüs 6 ■ Fernsehgerät in den Standby-Modus schalten 7 ■ Plug & Play-Funktion (je nach Modell) 7 ■ Anzeigen des Bildschirmmenüs 8

BILD ■ Konfigurieren des Bildmenüs 13 ■ Verwenden der Bild-in-Bild-Funktion (PIP) 16 ■ Verwenden Ihres Computers als Computerbildschirm (PC) 17 ■ Fernsehgerät mithilfe des PCs einstellen 18

Ton ■ Konfigurieren des Tonmenüs 18 ■ Tonmodus wählen 20

EINSTELLUNGEN ■ Konfigurieren der Menüeinstellungen 20 ■ Einstellen der Uhrzeit 23 ■ Netzwerkverbindung 24 ■ Konfigurieren des Netzwerks 26

Eingang / UNTERSTÜTZUNG ■ Menü Eingang 29 ■ Menü Unterstützung 29

Media Play (USB & DLNA) ■ Anschließen eines USB-Geräts 32 ■ Media Play funktion 33 ■ Sortieren der Foto- / Musik- / Filmliste 34 ■ Optionsmenü für Foto- / Musik- / Filmliste 35 ■ Optionsmenü für Diashow / Musikwiedergabe / Filmwiedergabe . .. 36 ■ Anzeigen eines Fotos oder einer Diashow 37 ■ Wiedergeben von Musik 38 ■ Wiedergeben einer Filmdatei 39 ■ Verwenden des Menüs Setup 41

Media Play-DLNA ■ Einrichten des DLNA-Netzwerks 42 ■ Installieren der DLNA-Anwendung 42 ■ Verwenden der DLNA-Anwendung 43 ■ Verwenden der DLNA-Funktion 44

Content Library ■ Verwenden der Content Library 49 ■ Verwenden der Inhalte 49 ■ Verwenden des Management der Inhalte 50

Internet@TV ■ Erste Schritte mit Internet@TV 51 ■ Bearbeiten von Snippets im Dock 53 ■ Verwenden des Profil-Widget 53 ■ Verwenden der Yahoo!®-Widget-Galerie 54 ■ Verwenden des Wetter-Widget von Yahoo!® 55 ■ Verwenden des Nachrichten-Widget von Yahoo!® 55 ■ Verwenden des Flickr-Widget von Yahoo!® 56 ■ Verwenden des Finanz-Widget von Yahoo!® 56 ■ Fehlerbehebung für Internet@TV 57 ■ Hilfe-Website 57

■ Kanalmenü 8 ■ Verwalten von Kanälen . 11

■ Anschließen von Anynet+-Geräten 45 ■ Einrichten von Anynet+. 46 ■ Wechseln zwischen von Anynet+-Geräten 46 ■ Aufnahme 47 ■ Wiedergabe über einen Empfänger (Heimkinosystem) 47 ■ Fehlerbehebung für Anynet+ 48

Internet@TV ■ Erste Schritte mit Internet@TV 58 ■ Konfigurieren von Internet@TV 58 ■ Verwenden des Internet@TV-Dienstes 59 ■ Fehlerbehebung für Internet@TV 60 ■ Hilfe-Website 60

Home Network Centre ■ Home Network Centre 61 ■ Einrichten des Home Network Centre 62 ■ Verwenden der Meldungsfunktion 62 ■ Verwenden der Medienfunktion 63

EMPFEHLUNGEN ■ Videotextfunktion 64 ■ Anbringen des Standfußes 65 ■ Lösen des Standfußes 66 ■ Anbringen der Wandhalterung 66 ■ Verlegen der Kabel 66 ■ Kensington-Schloss als Diebstahlsicherung 66 ■ Absichern des Einbaubereichs 67 ■ Befestigen des Fernsehgeräts an der Wand 67 ■ Fehlerbehebung 68 ■ Technische Daten 71

2009-10-08 �� 10:03:19

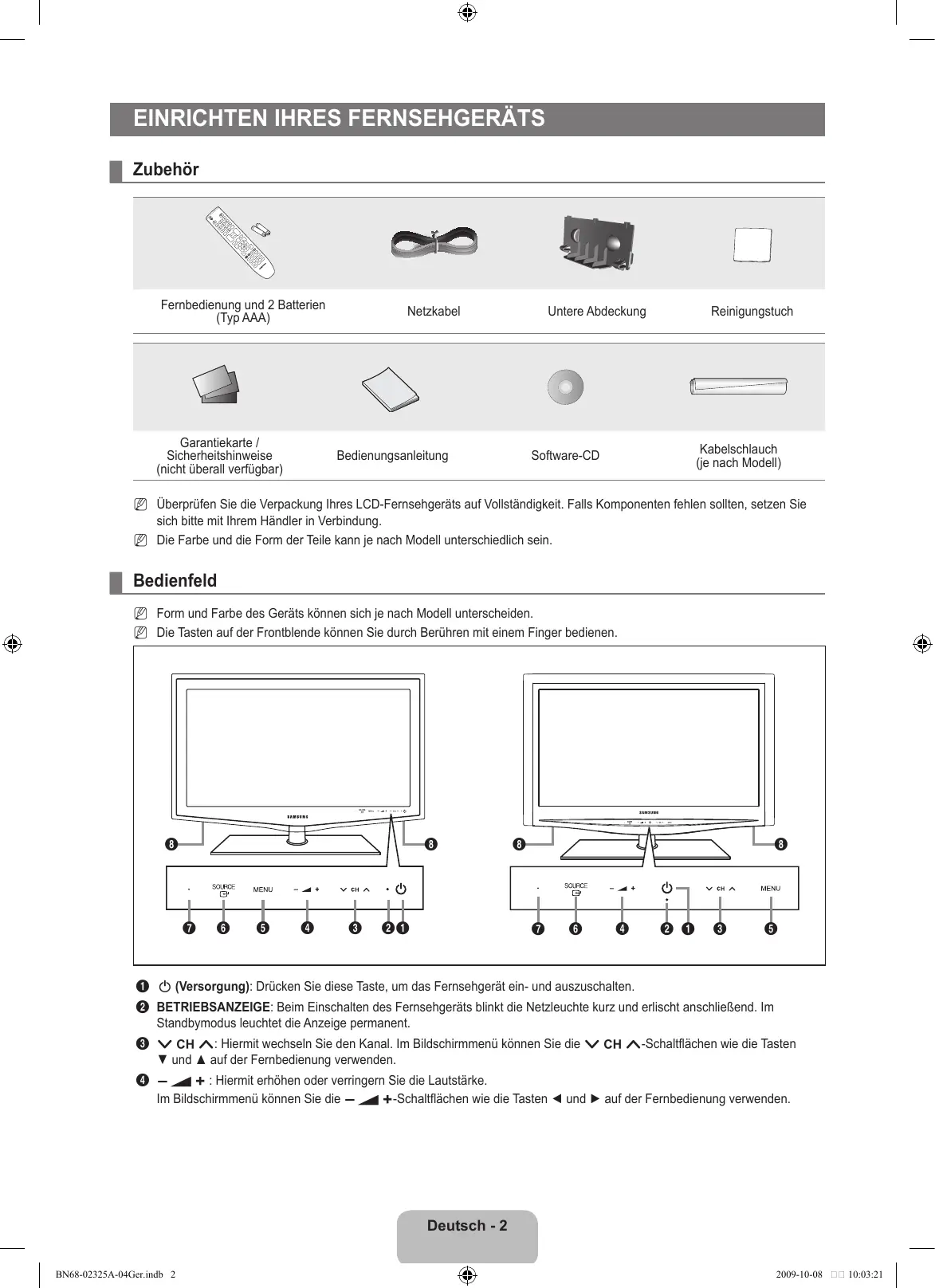

Einrichten Ihres Fernsehgeräts ¦ Zubehör

Fernbedienung und 2 Batterien (Typ AAA)

Garantiekarte / Sicherheitshinweise (nicht überall verfügbar)

Kabelschlauch (je nach Modell)

Software-CD N Überprüfen Sie die Verpackung Ihres LCD-Fernsehgeräts auf Vollständigkeit. Falls Komponenten fehlen sollten, setzen Sie sich bitte mit Ihrem Händler in Verbindung. N Die Farbe und die Form der Teile kann je nach Modell unterschiedlich sein.

¦ Bedienfeld N Form und Farbe des Geräts können sich je nach Modell unterscheiden. N Die Tasten auf der Frontblende können Sie durch Berühren mit einem Finger bedienen.

1 P (Versorgung): Drücken Sie diese Taste, um das Fernsehgerät ein- und auszuschalten. 2 BETRIEBSANZEIGE: Beim Einschalten des Fernsehgeräts blinkt die Netzleuchte kurz und erlischt anschließend. Im Standbymodus leuchtet die Anzeige permanent. 3 z: Hiermit wechseln Sie den Kanal. Im Bildschirmmenü können Sie die z-Schaltflächen wie die Tasten ▼ und ▲ auf der Fernbedienung verwenden. 4 Y : Hiermit erhöhen oder verringern Sie die Lautstärke. Im Bildschirmmenü können Sie die Y-Schaltflächen wie die Tasten ◄ und ► auf der Fernbedienung verwenden.

Deutsch - BN68-02325A-04Ger.indb 2

2009-10-08 �� 10:03:21

5 MENU: Drücken Sie diese Taste, um ein Bildschirmmenü zu den Funktionen Ihres Fernsehgeräts einzublenden. 6 SOURCEE: Schaltet zwischen allen verfügbaren Signalquellen um. Im Bildschirmmenü können Sie diese Taste wie die ENTERE auf der Fernbedienung verwenden. 7 FERNBEDIENUNGSSENSOR: Richten Sie die Fernbedienung auf diesen Sensor am Fernsehgerät. 8 LAUTSPRECHER

¦ Anschlussfeld N Form und Farbe des Geräts können sich je nach Modell unterscheiden. [Seitenverkleidung des Fernsehgeräts]

[Rückseite des Fernsehgeräts]

1 COMPONENT IN Zum Anschließen mit Component-Video / -Audio. 2 HDMI IN 1, 2, 3(DVI), 4 / DVI AUDIO IN Zum Anschließen an die HDMI-Buchse von Geräten mit HDMI-Ausgang. N Beim Anschluss von Geräten über HDMI-Schnittstelle ist keine zusätzliche Audioverbindung erforderlich. N Was ist HDMI? • HDMI (High-Definition Multimedia Interface) ist eine digitale Schnittstelle, die die Übertragung von digitalen Bild- und Tonsignalen über ein einziges Kabel ermöglicht. • Der Unterschied zwischen HDMI und DVI besteht darin, dass HDMI-Geräte kleiner als DVI-Geräte sind. N Bei dem Fernsehgerät erfolgt u. U. keine Tonausgabe und das Fernsehbild weist evtl. anormale Farben auf, wenn DVDoder Blu-Ray-Player bzw. Kabel- oder Satellitenreceiver (Set-Top-Box) angeschlossen werden, die HDMI-Versionen vor 1.3 unterstützen. Beim Anschluss eines älteren HDMI-Kabels und fehlender Tonausgabe schließen Sie das HDMIKabel an den HDMI IN 3(DVI)-Abschluss und die Audiokabel an die DVI AUDIO IN-Anschlüsse auf der Rückseite des Fernsehgeräts an. Wenn dies passiert, wenden Sie sich an die Firma, die Ihnen den DVD- oder Blu-Ray-Player bzw. den Kabel- oder Satellitenreceiver geliefert hat, um die HDMI-Version bestätigen zu lassen. Anschließend fordern Sie ein nötigenfalls Upgrade an. N Verwenden Sie den HDMI IN 3(DVI)-Anschluss für DVI-Verbindungen mit einem externen Gerät. Verwenden Sie ein DVIHDMI-Kabel oder einen DVI-HDMI-Adapter (DVI auf HDMI) für den Videoanschluss und die DVI AUDIO IN-Anschlüsse für die Audioverbindung. Eine Verbindung über HDMI/DVI-Kabel kann nur über den HDMI IN 3(DVI)-Anschluss erfolgen. N HDMI-Kabel für andere Versionen als 1.3 können störendes Flackern des Bildschirms verursachen oder zum völligen Ausfall des Fernsehgeräts führen. 3 PC IN [PC] / [AUDIO] Zum Anschließen an den Video- und Audioausgang Ihres Computers N Wenn Ihr PC die Möglichkeit für HDMI-Verbindungen bietet, können Sie diesen Anschluss mit den HDMI IN 1, 2, 3(DVI) oder 4-Buchsen verbinden. N Wenn Ihr PC die Möglichkeit für DVI-Verbindungen bietet, können Sie diesen Anschluss mit der HDMI IN 3(DVI) / DVI AUDIO IN-Buchse verbinden. 4 ANT IN Anschluss an eine Antenne oder eine Kabelfernsehanlage.

Deutsch - BN68-02325A-04Ger.indb 3

2009-10-08 �� 10:03:22

5 LAN Schließen Sie ein Netzwerkkabel zur Verbindung mit dem Server an diesen Anschluss an 6 KENSINGTON-SCHLOSS (modellabhängig) Das (optionale) Kensington-Schloss dient zur Sicherung des Fernsehgeräts bei Verwendung an einem öffentlichen Ort. Wenn Sie ein Schloss verwenden möchten, wenden Sie sich an den Händler, bei dem Sie das Fernsehgerät erworben haben. N Die Position des Kensington-Schlosses ist modellabhängig. 7 H(KOPFHÖRER) Kopfhörer können an den Kopfhörerausgang des Geräts angeschlossen werden. Wenn Kopfhörer angeschlossen sind, ist die Tonwiedergabe über die eingebauten Lautsprecher abgeschaltet. N Wenn Sie Kopfhörer an das Fernsehgerät anschließen, sind die Möglichkeiten zur Nutzung der Tonfunktion eingeschränkt. N Das Verwenden von Kopfhörern bei hoher Lautstärke über einen längeren Zeitraum kann zu Hörschäden führen. N Wenn Sie Kopfhörer an das Fernsehgerät anschließen, wird über die Lautsprecher kein Ton ausgegeben. N Die Lautstärke der Kopfhörer und des Fernsehgeräts werden getrennt geregelt. 8 DIGITAL AUDIO OUT (OPTICAL) Anschluss für ein Digitalaudio-Gerät wie z. B. ein Heimkinosystem. N Ein Digital Audio-System ist mit dem DIGITAL AUDIO OUT (OPTICAL)-Anschluss verbunden: Vermindern Sie die Lautstärke des Fernsehers und stellen Sie die Lautstärke mit dem Lautstärkeregler des Systems ein. N 5.1-Kanalton ist möglich, wenn das Fernsehgerät an ein externes Gerät angeschlossen ist, das 5.1-Kanalton unterstützt. N Wenn der Receiver (Heimkinosystem) angeschaltet ist, können Sie den Ton so hören, wie er vom optischen Ausgang der Fernsehgeräts zur Verfügung gestellt wird. Wenn das Fernsehgerät ein (terrestrisches) DTV-Signal anzeigt, überträgt das Fernsehgerät 5.1-Kanalton an den Receiver des Heimkinosystems. Wenn es sich bei der Signalquelle um eine digitale Komponente wie beispielsweise einen DVD- oder Blu-Ray-Player bzw. einen Kabel- oder Satellitenreceiver (Set-Top-Box) handelt, der über HDMI an das Fernsehgerät angeschlossen ist, kann der Receiver des Heimkinosystems nur 2-Kanalton wiedergeben. Wenn Sie 5.1-Kanalton wünschen, müssen Sie den digitalen Ausdioausgang am DVD- oder Blu-Ray-Player bzw. Kabel- oder Satellitenreceiver (Set-Top-Box) direkt an einen Verstärker oder ein Heimkinosystem anschließen und nicht an das Fernsehgerät. 9 SERVICE Anschluss nur für Servicezwecke 0 AUDIO OUT [R-AUDIO-L] Zum Anschließen an die Audioeingänge Ihres Verstärker-/Heimkinosystems. Ein Audioverstärker ist mit den AUDIO OUT [R-AUDIO-L]-Anschlüssen verbunden: Vermindern Sie die Lautstärke des Fernsehers und stellen Sie die Lautstärke mit dem Lautstärkeregler des Verstärkers ein. ! EXT1, 2 Ein- und Ausgänge für externe Geräte wie z. B. Videorecorder, DVD-Player, Spielekonsolen oder Video-Disc-Player. N Im EXT-Modus unterstützt DTV Out nur MPEG SD-Video und -Audio. • Anschlussmöglichkeiten Anschluss EXT 1 EXT 2

O O Eingang Audio (L/R)

O O RGB O X Ausgang Video + Audio (L/R) Nur TV- oder DTV-Ausgang verfügbar. Ausgang frei wählbar.

@ AV IN [VIDEO] / [R-AUDIO-L] Video- und Audioeingänge für externe Geräte wie z. B. Camcorder oder Videorecorder. # USB1(HDD) / USB2 Anschluss für Softwareaktualisierungen und Media Play, usw. Mit dem WLAN-Adapter von Samsung (gesondert erhältlich) können Sie eine Verbindung zum Netzwerk von Samsung herstellen. N Verwenden Sie für eine USB-Festplatte den Anschluss USB1 (HDD). $ COMMON INTERFACE-Steckplatz • Ohne eingelegte ‘CI(CI+)-Karte’ zeigt das Fernsehgerät auf einigen Kanälen “Gestörtes Signal” an. • Die Verbindungsinformationen mit Telefonnummer, Kennung der ‘CI(CI+)-Karte’, Hostkennung und anderen Angaben wird nach ungefähr 2 bis 3 Minuten angezeigt. Wenn eine Fehlermeldung angezeigt wird, wenden Sie sich bitte an Ihren Dienstanbieter. • Wenn die Konfiguration der Kanalinformationen abgeschlossen ist, wird die Meldung "Udating Completed" angezeigt. Dies bedeutet, dass die Kanalliste aktualisiert wurde. • Wenn Sie die CI-Karte wieder einsetzen, wird, je nach Modell, eine Meldung angezeigt, in der Sie das Kennwort für die Sicherungsstufe eingeben sollen. • Selbst wenn die Sicherungsstufe auf Alle zul. eingestellt ist, wird bei manchen Modellen eine Meldung angezeigt, damit Sie für Erwachsenenprogramme (ab 18 Jahren) das Kennwort eingeben. N Sie müssen die ‘CI(CI+)-Karte’ bei einem der örtlichen Kabelnetzbetreiber erwerben. Ziehen Sie die ‘CI(CI+)-Karte’ vorsichtig mit den Händen heraus. Sie könnte beim Herunterfallen ansonsten beschädigt werden. N Die Richtung, in der Sie die ‘CI(CI+)-Karte’ einlegen müssen, ist darauf mit einem Pfeil markiert. N Die Position des COMMON INTERFACE-Steckplatzes ist modellabhängig. N CI(CI+)-Karten werden in einigen Ländern, Regionen und von manchen Sendern nicht unterstützt. Fragen Sie diesbezüglich Ihren offiziellen Händler. N Die CI+-Funktion steht nur im Modell LE********P zur Verfügung. Bei Problemen wenden Sie sich an den Dienstanbieter.

Deutsch - BN68-02325A-04Ger.indb 4

2009-10-08 �� 10:03:22

¦ Fernbedienung N Die Reichweite der Fernbedienung beträgt ca. 7 m. N Die Leistungsfähigkeit der Fernbedienung kann durch starke Lichteinstrahlung beeinträchtigt werden. N Form und Farbe des Geräts können sich je nach Modell unterscheiden. 1 POWER: Ein- und Ausschalten des Fernsehgeräts. 2 TV: Hiermit können Sie den TVModus direkt aufrufen. 3 ZIFFERNTASTEN: Hiermit wechseln Sie den Kanal. 4 FAV.CH: Zum Anzeigen von Favorit Kanallisten auf dem Bildschirm. 5 Y: Hiermit erhöhen oder verringern Sie die Lautstärke. 6 SOURCE: Hiermit können Sie alle verfügbaren Videosignalquellen anzeigen und auswählen. 7 INFO: Hiermit können Sie Informationen auf dem Fernsehschirm anzeigen. 8 TOOLS: Hiermit können Sie häufig verwendete Funktionen schnell auswählen. 9 INTERNET@: Sie können mit dieser Taste verschiedene Internetdienste für z. B. nützliche Informationen und Unterhaltungsinhalte verwenden. 0 FARBTASTEN: Verwenden Sie diese Tasten bei der Arbeit mit der Kanalliste, Internet@TV und Media Play usw. @ CH LIST: Zum Anzeigen von Kanallisten auf dem Bildschirm. # Verwenden Sie diese Tasten bei der Arbeit mit Media Play und Anynet+. (∏: Mit dieser Fernbedienung können Sie die Aufnahmen von SamsungRekordern mit der Anynet+Funktion fernsteuern. $ ON/OFF @: Durch Drücken der Leuchttaste ON/OFF @ schalten Sie die Beleuchtung abwechselnd an/aus. Wenn Sie bei angeschalteter Fernbedienung eine Taste drücken, werden die Tasten der Fernbedienung für einen kurzen Moment beleuchtet. (Wenn Sie die Fernbedienung mit angeschalteter Hintergrundbeleuchtung (ON/OFF @) verwenden, verkürzt dies die Lebensdauer der Batterie.)

^ MUTE M: Drücken Sie diese Taste, um den Ton vorübergehend auszuschalten. & > P <: Hiermit wechseln Sie den Kanal. * MENU: Hiermit zeigen Sie das Bildschirmmenü an. ( GUIDE: Hiermit zeigen Sie den elektronischen Programmführer (EPG) an. ) RETURN: Hiermit wechseln Sie zurück zum vorherigen Menü a AUF▲ / AB▼ / LINKS◄ / RECHTS► / ENTERE: Auswählen von Optionen im Bildschirmmenü und Ändern von Menüwerten.

b EXIT: Drücken Sie diese Taste, um das Menü zu verlassen. c CONTENT: Diese Funktion ermöglicht die Anzeige der Content Library. d MEDIA.P: Hiermit können Sie Musikdateien, Bilder und Filme abspielen. e SUBT.: Mit dieser Taste können Sie Untertitel anzeigen

f AD: Auswahl der AudioBeschreibung. Videotextfunktionen 2 :: Videotext beenden 6 0: Videotext-Modus auswählen (LIST / FLOF) 7 5: Verborgenen Inhalt einblenden 8 4: Videotextgröße auswählen. 0 Fastext-Thema auswählen ! /: Nacheinander Videotext, Double oder Mix auswählen. @ 8: Videotextseite speichern % 1: Untergeordnete Videotextseite & 2: Nächste Videotextseite 3: Vorige Videotextseite * 6: Teletext index ) 9: Nicht umblättern b 7: Teletext abbrechen

% PRE-CH: Hiermit können Sie zum zuletzt angezeigten Kanal wechseln.

Deutsch - BN68-02325A-04Ger.indb 5

2009-10-08 �� 10:03:22

¦ Batterien in die Fernbedienung einsetzen 1. Heben Sie die Abdeckung auf der Rückseite der Fernbedienung an, wie in der Abbildung dargestellt. 2. Legen Sie zwei AAA-Batterien ein. N Achten Sie darauf, dass die Pole der Batterien wie im Batteriefach angezeigt ausgerichtet sind. 3. Schieben Sie die Abdeckung wieder auf die Fernbedienung. N Wenn die Fernbedienung für einen längeren Zeitraum nicht verwendet wird, nehmen Sie die Batterien heraus, und lagern Sie sie an einem kühlen, trockenen Ort. N Sollte die Fernbedienung nicht funktionieren, überprüfen Sie Folgendes: • Ist das Fernsehgerät eingeschaltet? • Wurden Plus- und Minuspol der Batterien vertauscht? • Sind die Batterien leer? • Liegt ein Stromausfall vor oder ist das Netzkabel des Fernsehgeräts nicht eingesteckt? • Befindet sich eine Leuchtstoffröhre oder ein Neonschild in der Nähe?

¦ Anzeigen von Menüs Vor dem ersten Einsatz des Fernsehgeräts führen Sie die folgenden Schritte aus, um zu erfahren, wie Sie im Menü navigieren, um die verschiedenen Funktionen auszuwählen und einzustellen. MENU-Taste Bildschirmmenü anzeigen. RETURN-Taste Zurück zum vorherigen Menü.

ENTERE / NAVIGATIONS-Taste Cursor bewegen und Elemente auswählen. Markiertes Element auswählen. Einstellung bestätigen.

EXIT Bildschirmmenü schließen.

❑ Bedienung des Bildschirmmenüs (OSD) Die Zugriffsmethoden können in Abhängigkeit vom jeweiligen Menü variieren. 1. Drücken Sie die Taste MENU.

2. Das Hauptmenü wird auf dem Bildschirm angezeigt. Links im Menü sind Symbole zu sehen: Bild, Ton, Kanal, Einrichtung, Eingang, Anwendung, Unterstützung.

Hinter.Licht Kontrast Helligkeit Schärfe Farbe Farbton (G/R) Erweiterte Einstellungen

3. Wählen Sie mit den Tasten ▲ oder ▼ eines der Symbole aus.

6. Erhöhen oder verringern Sie mit den Tasten ◄ oder ► den Wert für ein bestimmtes Element. Die Methoden zum Anpassen der Werte im Bildschirmmenü können in Abhängigkeit vom jeweiligen Menü variieren. 7. Drücken Sie die Taste ENTERE, um die Konfiguration abzuschließen. Zum Beenden drücken Sie die Taste EXIT.

4. Drücken Sie die ENTERETaste, um in das Untermenü des jeweiligen Symbols zu wechseln. 5. Wählen Sie mit den Tasten ▲ oder ▼ eines der Untermenüs aus.

Kontrast Helligkeit Schärfe Farbe Farbton (G/R) Erweiterte Einstellungen Bildoptionen

U Verschieben L Einstellen E Eingeben R Zurück

Deutsch - BN68-02325A-04Ger.indb 6

2009-10-08 �� 10:03:23

¦ Fernsehgerät in den Standby-Modus schalten Um den Stromverbrauchs zu senken, kann das Gerät in den Standby-Modus geschaltet werden. Der Standby-Modus ist nützlich, wenn Sie das Gerät vorübergehend ausschalten möchten (z. B. während einer Mahlzeit). 1. Drücken Sie die Taste POWERP auf der Fernbedienung drücken. N Der Bildschirm wird ausgeschaltet, und auf der Vorderseite des Fernsehgeräts leuchtet die Standby-Anzeige auf. 2. Drücken Sie einfach erneut die Taste POWERP, um das Gerät wieder einzuschalten. N Der Standby-Modus ist nicht für längere Phasen der Abwesenheit gedacht (z. B. wenn Sie verreist sind). Ziehen Sie dann sicherheitshalber den Netzstecker und das Antennenkabel.

¦ Plug & Play-Funktion (je nach Modell) Wenn das Fernsehgerät zum ersten Mal eingeschaltet wird, werden automatisch die Grundeinstellungen vorgenommen. 1. Drücken Sie die Taste POWER auf der Fernbedienung. N Sie können auch die Netztaste (POWERP) des Fernsehgeräts verwenden. N Die Meldung Select the OSD Language. wird angezeigt. 2. Drücken Sie die Taste ENTERE. Wählen Sie die gewünschte Sprache mit den Tasten Plug & Play ▲ oder ▼ aus. Drücken Sie die Taste ENTERE, um Ihre Auswahl zu bestätigen. Select the OSD Language. 3. Wählen Sie durch Drücken der Tasten ◄ oder ► die Option Shop Demo oder Privatgebrauch, und drücken Sie dann auf ENTERE. Menu Language : English ▶ N Wir empfehlen Ihnen, das Fernsehgerät im Modus Privatgebrauch zu verwenden, um das optimale Bild für den Privatgebrauch zu erzielen. E Enter N Shop Demo ist nur geeignet, wenn das Gerät in einem Verkaufsbereich verwendet wird. N Wenn das Gerät versehentlich auf den Modus Shop Demo eingestellt wird, und Sie möchten wieder zurück zu Privatgebrauch (Standard) wechseln, gehen Sie so vor: Drücken Sie die Lautstärketaste am Fernsehgerät. Wenn das Menü "Volume" angezeigt wird, halten Sie die Taste MENU am Fernsehgerät 5 Sekunden lang gedrückt. 4. Drücken Sie die Taste ENTERE. Wählen Sie das gewünschte Land mit der Taste ▲ oder ▼ aus. Drücken Sie die Taste ENTERE, um Ihre Auswahl zu bestätigen. N Nachdem Sie im Menü Land das Land eingestellt haben, werden Sie bei manchen Modellen anschließend aufgefordert, die PIN-Nummer einzurichten. N Die Ziffernkombination 0-0-0-0 dürfen Sie als PIN-Nummer nicht eingeben. 5. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option Antenne oder Kabel, und drücken Sie dann die Taste ENTERE. N Antenne: Terrestrisches Antennensignal. N Kabel: Kabelgebundenes Antennensignal. 6. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Signalquelle aus, die gespeichert werden soll. Drücken Sie die Taste ENTERE, um Start auszuwählen. N Wenn Sie das Antennensignal auf Kabel einstellen, können Sie im nächsten Schritt einen Wert für die Suche nach Digitalkanälen eingeben. Weitere Informationen hierzu finden Sie unter Kanal → Autom. speichern. N Digital und Analog: Digitale und analoge Kanäle. / Digital: Digitale Kanäle. / Analog: Analog Kanäle N Die Kanalsuche wird automatisch gestartet und beendet. N Zum Unterbrechen des Speichervorgangs zu einem beliebigen Zeitpunkt drücken Sie die Taste ENTERE. N Wenn Sie alle verfügbaren Kanäle gespeichert haben, wird die Meldung Uhrmodus einstellen angezeigt. 7. Drücken Sie die Taste ENTERE. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option Auto, und drücken Sie dann die Taste ENTERE. N Wenn Sie Manuell wählen, wird Datum und Uhrzeit einstellen angezeigt. N Wenn Sie ein digitales Signal empfangen, wird die Zeit automatisch eingestellt. Anderenfalls wählen Sie Manuell, um die Uhr zu stellen. 8. Die Beschreibung der Verbindungsmethode für optimale HD-Bildqualität wird angezeigt. Lesen Sie die Beschreibung und drücken Sie die Taste ENTERE. 9. Drücken Sie auf ◄ oder ► und wählen Sie Anleitung anzeigen oder Fernsehen. Drücken Sie die Taste ENTERE. • Anleitung anzeigen: Das Produktdemo wird geöffnet, in dem Sie eine Einführung in der Kernfunktionen Ihres neuen HD-Fernsehers erhalten. • Fernsehen: Sie können die gespeicherten Kanäle ansehen.

So setzen Sie diese Funktion zurück: Einstellungen

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option Einstellungen, und drücken Sie dann die Taste ENTERE. 2. Drücken Sie die Taste ENTERE erneut, um Plug & Play auszuwählen. 3. Geben Sie nun Ihre vierstellige PIN ein. Der Standard-PIN-Code eines neuen Fernsehgeräts lautet 0-0-0-0. N Wenn Sie die PIN ändern möchten, verwenden Sie die Funktion PIN ändern. N Die Plug & Play-Funktion gibt es nur im TV-Modus.

Plug & Play Menüsprache Zeit Sendungsoptionen Sicherheit Netzwerk Allgemein

Deutsch - BN68-02325A-04Ger.indb 7

¦ Anzeigen des Bildschirmmenüs Auf dem Bildschirm werden der aktuelle Kanal und bestimmte Audio/Video-Einstellungen angezeigt. O Drücken Sie die Taste INFO, um Informationen anzuzeigen. Drücken Sie die Taste INFO auf der Fernbedienung. Auf dem Bildschirm werden der Kanal, der Tonmodus sowie die Werte bestimmter Bild- und Toneinstellungen angezeigt. ● ▲, ▼: Sie können Informationen anderer Kanäle anzeigen. Wenn Sie zum ausgewählten Sender wechseln möchten, drücken Sie auf die ENTERE-Taste. ● ◄, ►: Sie können die Informationen zum aktuellen Programm dieses Senders anzeigen.

N Drücken Sie noch einmal auf die INFO-Taste und warten Sie ca. 10 Sekunden lang, bis die Informationen automatisch angezeigt werden.

Kanal ¦ Kanalmenü ❑ Land

Analog Sender Sie können das Land für Analogsender ändern.

Digitaler Sender Sie können das Land für Digitalsender ändern. N Der Eingabebildschirm für die PIN wird geöffnet. Geben Sie nun Ihre vierstellige PIN ein.

Autom. speichern Sender manuell speichern Suchoptionen für Kabel Ausführlich Übersicht Standard : Ausführlich Senderliste

❑ Autom. speichern Sie können den verfügbaren Frequenzbereich nach Sendern durchsuchen (verfügbare Sender und Frequenzbereiche sind vom jeweiligen Land abhängig). Die automatisch zugewiesenen Programmplätze entsprechen unter Umständen nicht den gewünschten Programmplätzen. N Wenn ein Kanal mit der Funktion Kindersicherung gesperrt wurde, wird das Eingabefenster für die PIN geöffnet. ■

Antenne / Kabel Antennensignal zum Speichern auswählen. ● Digital und Analog: Digitale und analoge Kanäle. ● Digital: Digitaler Sender ● Analog: Analog Sender

Bei Auswahl von Kabel → Digital und Analog oder Kabel → Digital: Wert für die Suche nach Kabelkanälen eingeben. ● Suchlaufmodus → Voll / Netzwerk / Schnell N Schnell • Network ID: Anzeigen der Netzwerkkennung. • Frequenz: Hiermit zeigen Sie die Frequenz des Kanals an. (Je nach Land unterschiedlich) • Modulation: Hiermit zeigen Sie die verfügbaren Modulationswerte an. • Symbolrate: Hiermit zeigen Sie die verfügbaren Symbolraten an. N Das Fernsehgerät durchsucht automatisch alle Kanäle mit aktiven Sendern und speichert sie im Speicher des Fernsehgeräts. N Wenn Sie die automatische Speicherung anhalten möchten, drücken Sie auf ENTERE. Die Meldung Automatische Senderspeicherung beenden? wird angezeigt. Drücken Sie die Taste ◄ oder ►, um Ja auszuwählen, und drücken Sie dann die Taste ENTERE.

Deutsch - BN68-02325A-04Ger.indb 8

2009-10-08 �� 10:03:23

❑ Sender manuell speichern N Hiermit wird manuell ein Sender gesucht und dieser im Fernsehspeicher abgelegt. N Wenn ein Kanal mit der Funktion Kindersicherung gesperrt wurde, wird das Eingabefenster für die PIN geöffnet. ■

Digitaler Sender Zum manuellen Speichern von digitalen Sendern. N Digitaler Sender ist nur im DTV-Modus verfügbar. ● Kanal: Stellen Sie die Sendernummer mit den Tasten ▲, ▼ oder einer Zifferntaste (0 – 9) ein. ● Frequenz: Stellen Sie die Frequenz mithilfe der Zifferntasten ein. ● Bandbreite: Stellen Sie die Bandbreite mit den Tasten ▲, ▼ oder einer Zifferntaste (0 – 9) ein. N Nach Abschluss des Suchlaufs werden die Kanäle in der Kanalliste aktualisiert.

Analog Sender Zum manuellen Speichern von analogen Sendern. ● Programm (der Programmplatz, der dem Sender zugewiesen werden soll) Stellen Sie den Programmplatz mit den Tasten ▲, ▼ oder einer Zifferntaste (0 – 9) ein. ● Fernsehnorm → Auto / PAL / SECAM / NTSC4.43: Einstellen der Fernsehnorm mithilfe der Taste ▲ oder ▼. ● Tonsystem → BG / DK / I / L: Einstellen des Tonsystems mithilfe der Taste ▲ oder ▼. ● Kanal (Wenn Ihnen die Nummer des zu speichernden Senders bekannt ist) Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option C (terrestrischer Kanal) oder S (Kabelkanal). Drücken Sie zuerst die Taste ► und dann die Tasten ▲, ▼ oder eine Zifferntaste (0 – 9) , um die gewünschte Nummer auszuwählen. N Die Kanalnummer können Sie auch direkt durch Drücken der Zifferntasten (0 – 9) auswählen. N Falls kein oder nur schlechter Ton zu hören sein sollte, wählen Sie einen anderen Audiostandard aus. ● Suchlauf (Wenn Ihnen die Kanalnummern nicht bekannt sind): Drücken Sie zum Starten des Suchlaufs die Taste ▲ oder ▼. Der Tuner durchsucht den Frequenzbereich, bis der erste Sender bzw. der ausgewählte Sender empfangen wird. ● Speichern (Zum Speichern des Kanals und des zugehörigen Programmplatzes): Drücken Sie die Taste ENTERE, um OK zu wählen. N Kanalmodus • P (Programm-Modus): Nach Abschluss der Einstellungen sind den Sendern Ihrer Region Plätze mit den Nummern von P00 bis P99 zugewiesen worden. In diesem Modus können Sie Sender durch Eingabe des Programmplatzes auswählen. • C (Antennenempfangsmodus): In diesem Modus können Sie Kanäle durch Eingabe der Nummer anwählen, die jedem Antennensender zugeordnet ist. • S (Kabelkanal-Modus): In diesem Modus können Sie Sender durch Eingabe der Nummer anwählen, die jedem Kabelsender zugeordnet ist.

❑ Suchoptionen für Kabel (je nach Land) Einstellen weiterer Suchoptionen für die Kanalsuche im Kabelnetz (z. B. Frequenz oder Symbolrate). ● Startfrequenz (Startfrequenz): Einstellen der Startfrequenz (je nach Land unterschiedlich). ● Stoppfrequenz (Stoppfrequenz): Einstellen der Stoppfrequenz (je nach Land unterschiedlich). ● Modulation: Hiermit zeigen Sie die verfügbaren Modulationswerte an. ● Symbolrate: Hiermit zeigen Sie die verfügbaren Symbolraten an.

❑ Ausführlich / Übersicht Die Informationen des elektronischen Programmführers werden von den Sendern zur Verfügung gestellt. Es kann sein, dass Programmeinträge leer oder veraltet sind. Dies ist auf die für einen bestimmten Kanal übertragenen Informationen zurückzuführen. Die Anzeige wird dynamisch aktualisiert, sobald neue Informationen verfügbar sind. O Sie können das Programmführermenü auch durch Drücken der Taste GUIDE aufrufen. (Weitere Informationen zum Konfigurieren des Standard finden Sie bei den entsprechenden Beschreibungen.) ■

Ausführlich Hier werden die Programminformationen in einem Zeitplan mit einer Unterteilung von jeweils 1 Stunde angezeigt. Es wird ein Zeitfenster von 2 Stunden mit Programminformationen angezeigt. Dieses Fenster kann jedoch in der Zeit nach vorne oder nach hinten verschoben werden.

Übersicht Die Informationen für die einzelnen Programme werden im Fenster für den Mini-Programmführer in chronologischer Reihenfolge des Programmstarts zeilenweise ab dem aktuell laufenden Programm angezeigt.

Deutsch - BN68-02325A-04Ger.indb 9

2009-10-08 �� 10:03:23

❑ Standard → Ausführlich / Übersicht Mit der Taste GUIDE auf der Fernbedienung können Sie einstellen, ob der Ausführlich oder der Übersicht angezeigt werden soll.

❑ Senderliste Detaillierte Verfahrensbeschreibungen zur Verwendung der Senderliste entnehmen Sie den Beschreibungen unter Verwalten von Kanälen. O Diese Optionen können Sie auch durch Drücken der Taste CH LIST (Kanalliste) auf der Fernbedienung aufrufen.

❑ Sendermodus Durch Drücken der Taste P >/< wechseln Sie innerhalb der gewählten Senderliste zwischen den Sendern. ■

Hinzugef. Sender Es wird nur zwischen Sendern der gespeicherten Senderliste gewechselt.

Favoriten Es wird nur zwischen den Sendern der Favoritenliste gewechselt.

❑ Feinabstimmung Bei klarem Empfang ist keine Feinabstimmung nötig, da diese automatisch während der Sendersuche erfolgt. Falls das Signal jedoch schwach oder das Bild verzerrt ist, müssen Sie unter Umständen eine manuelle Feinabstimmung durchführen. N Gespeicherte feinabgestimmte Kanäle werden mit einem Sternchen "*" auf der rechten Seite der Kanalnummer im KanalBanner markiert. N Wählen Sie zum Zurücksetzen der Feinabstimmung die Option Reset aus, indem Sie zuerst die Taste ▲ oder ▼ und dann die Taste ENTERE drücken. N Eine Feinabstimmung ist nur für Analogfernsehgeräte möglich.

Verwenden des vollständigen Programmführers / Mini-Programmführers Ausführlich

DTV - Kabel 900 f tn 2:10 Di 1 Jun Freshmen On Campus 2:00 - 2:30 No Detailed Information

Programm aus der Liste des Programmführers anzeigen

Wählen Sie mit den Tasten ▲, ▼, ◄, ► das Programm aus.

Programmführer beenden

Drücken Sie die blaue Taste.

Sobald Sie ein Programm gewählt haben, wird es zusammen mit einem Uhr-Symbol angezeigt. Nachdem Sie erneut auf ENTERE gedrückt haben, drücken Sie auf ◄ oder ►, um die Option Prog. Löschen zu wählen. Danach wird die Programmwahl aufgehoben und das Uhr-Symbol wird entfernt. Programminformationen anzeigen

Wählen Sie mit den Tasten ▲, ▼, ◄, ► das gewünschte Programm aus. Drücken Sie die Taste INFO, wenn das Programm Ihrer Wahl markiert ist. Der Programmtitel wird oben in der Mitte des Bildschirms angezeigt.

Klicken Sie auf die Taste INFO, wenn Sie genauere Informationen benötigen. Zu diesen Informationen gehören: Kanalnummer, Programmdauer, Statusleiste, Kindersicherungsstufe, Bildqualität (HD/SD), Tonmodus, Untertitel oder Teletext, Sprache für Untertitel oder Teletext sowie Kurzzusammenfassung des markierten Programms. ‘...’ wird angezeigt. Schalten Sie zwischen Ausführlich und Übersicht

Drücken Sie wiederholt die rote Taste.

Im ausführlichen Programmführer Schnell zurückblättern (24 Stunden). Schnell weiterblättern (24 Stunden).

Drücken Sie mehrmals die grüne Taste. Drücken Sie mehrmals die gelbe Taste.

Deutsch - 10 BN68-02325A-04Ger.indb 10

2009-10-08 �� 10:03:24

¦ Verwalten von Kanälen Mit diesem Menübefehl können Sie Favoriten hinzufügen, löschen oder einstellen und den digitalen Programmführer für Digitalsendungen verwenden.

Alle Sender Hiermit zeigen Sie alle verfügbaren Kanäle an. Hinzugefügte Sender Hiermit zeigen Sie alle hinzugefügten Kanäle an.

Favorit Hiermit zeigen Sie alle Favoritenkanäle an. O Durch Drücken der Taste FAV.CH auf der Fernbedienung aufrufen können Sie die eingerichteten Favoritenkanäle auswählen.

Programmiert Hiermit zeigen Sie alle vorgemerkten Programme an. N Wählen Sie im Fenster Alle Sender, Hinzugefügte Sender oder Favorit einen Kanal. Drücken Sie hierzu die Tasten ▲ / ▼ und die Taste ENTERE. Nun können Sie den gewählten Kanal ansehen. N Verwenden der Farbtasten in Verbindung mit der Kanalliste. • Rot (Sendertyp): Schalten Sie zwischen TV, Radio, Daten / And. und Alle um. • Grün (Zoom): Hiermit vergrößern oder verkleinern Sie die Kanalnummer. • Gelb (Wählen): Hiermit wählen Sie mehrere Kanallisten aus. Sie können die Funktionen zum Hinzufügen / Löschen / Hinzufügen zu Favoriten / Löschen aus Favoriten für mehrere Kanäle gleichzeitig verwenden. Markieren Sie die gewünschten Kanäle und drücken Sie die gelbe Taste, um alle markierten Kanäle zugleich einzustellen. Links neben dem Namen des gewählten Kanals wird das Symbol c angezeigt. • TOOLS (Extras): Hiermit zeigen Sie die Menüs Löschen (oder Hinzufügen), Zu Favoriten hinzufügen (oder Aus Favoriten löschen), Sperren (oder Freigegeben), Timer-Wiedergabe, Sendernamen bearbeiten, Programmplatz bearbeiten, Sortieren, Alle wählen (oder Alle abwählen), Autom. speichern an. (Der Inhalt des Menüs "Optionen" hängt von der jeweiligen Situation ab.) N Symbole zur Anzeige des Kanalstatus • A : Ein analoger Kanal. • c : Ein Kanal, der durch Drücken der gelben Taste gewählt wurde. • * : Ein Kanal, der als Favorit eingestellt ist. • ( : Ein Programm, das gerade gesendet wird. • \ : Ein gesperrter Kanal. • ) : Ein vorgemerktes Programm

Optionsmenü für Kanallisten (in Alle Sender / Hinzugefügte Sender / Favorit)

N Drücken Sie die Taste TOOLS, um das Optionsmenü zu öffnen. N Der Inhalt des Optionsmenüs hängt vom jeweiligen Kanalstatus ab.

824 UKTV Gold 825 UKTV style

Hinzufüg. / Löschen 2 C -3 C -Sie können Kanäle löschen oder hinzufügen, damit nur die gewünschten Kanäle angezeigt 4 C -5 C -werden. 6 C -7 C -N Alle gelöschten Kanäle werden im Menü Alle Sender angezeigt. 8 C -N Wenn der Kanal in grauer Farbe dargestellt wird, wurde er gelöscht. N Das Menü Hinzufügen wird nur für gelöschte Kanäle angezeigt. N Sie können einen Kanal aus dem Menü Hinzugefügte Sender oder Favorit in gleicher Weise löschen.

A A A A A Löschen Zu Favoriten hinzufügen Sperren Timer-Wiedergabe Sendernamen bearbeiten Sortieren ›

Zu Favoriten hinzufügen / Aus Favoriten löschen Sie können Kanäle, die Sie häufig sehen, als Favorit festlegen. T Drücken Sie die Taste TOOLS, um das Menü Extras anzuzeigen. Sie können das Hinzufügen zu (oder Löschen aus) den Favoriten auch durch Auswählen von Extras → Zu Favoriten hinzufügen (oder Aus Favoriten löschen) einstellen. N Das Symbol * wird angezeigt, und der Kanal wird als Favorit festgelegt. N Alle Favoritenkanäle werden im Menü Favorit angezeigt.

2009-10-08 �� 10:03:24

Sperren / Freigabe Sie können einen Kanal sperren, sodass er nicht ausgewählt und angezeigt werden kann. N Diese Funktion ist nur verfügbar, wenn die Kindersicherung aktiviert ist (Ein). N Der Eingabebildschirm für die PIN wird geöffnet. Geben Sie nun Ihre vierstellige PIN ein. N Der Standard-PIN-Code eines neuen Fernsehgeräts lautet 0-0-0-0. Sie können die PIN ändern, indem Sie im Menü den Befehl PIN ändern wählen. N Das Symbol \ wird angezeigt, und der Kanal wird gesperrt.

Timer-Wiedergabe Wenn Sie ein Programm zum Anschauen vorgemerkt haben, wechselt das Fernsehgerät automatisch zum vorgemerkten Kanal in der Kanalliste, auch wenn Sie gerade einen anderen Kanal anschauen. Um ein Programm vorzumerken, müssen Sie zuerst die Uhrzeit einstellen. N Sie können nur gespeicherte Kanäle vormerken. N Sie können Kanal, Tag, Monat, Jahr, Stunde und Minute auch direkt über die Zifferntasten auf der Fernbedienung einstellen. N Das Vormerken eines Programms wird im Menü Programmiert angezeigt. N Digitaler Programmführer und Vormerken von Sendungen Wenn Sie einen digitalen Kanal gewählt haben und die Taste ► drücken, wird der Programmführer für diesen Kanal angezeigt. Gehen Sie in der oben beschriebenen Weise vor, wenn Sie ein Programm vormerken möchten.

Sendernamen bearbeiten (nur Analogkanäle) Sie können Kanäle mit Beschriftungen versehen, sodass die ersten Buchstaben des Namens immer dann angezeigt werden, wenn Sie den Kanal wählen. N Die Namen der digitalen Sender werden automatisch zugewiesen und können nicht geändert werden.

Programmplatz bearbeiten (nur Digitalkanäle) Sie können die Kanalnummer auch mit den Zifferntasten der Fernbedienung einstellen.

Sortieren (nur Analogkanäle) Mit diesem Vorgang können Sie die Programmnummern gespeicherter Sender ändern. Das ist möglicherweise nach dem automatischen Speichern von Sendern erforderlich.

Alle wählen / Alle abwählen ● Alle wählen: Sie können alle Kanäle in der Kanalliste auswählen. ● Alle abwählen: Nun können Sie die Auswahl aller Kanäle aufheben. N Alle abwählen können Sie nur wählen, wenn mindestens ein Kanal gewählt ist.

Autom. speichern N Genaue Beschreibungen für die Verfahren zum Einstellen der Optionen finden Sie im Kapitel "Kanalmenü". N Wenn ein Kanal mit der Funktion Kindersicherung gesperrt wurde, wird das Eingabefenster für die PIN geöffnet.

Optionsmenü für Kanallisten (in Programmiert)

Info ändern Wählen Sie diese Option, um eine Vormerkung zu ändern.

Prog. Löschen Wählen Sie diese Option, um eine Vormerkung zu stornieren.

Information Wählen Sie diese Option, um eine Vormerkung anzuzeigen. (Sie können auch die Vormerkinformationen auswählen).

Alle wählen Wählen Sie alle vorgemerkten Programme.

Mit dieser Menüoption können Sie eine Vormerkung anzeigen, ändern oder löschen. N Drücken Sie die Taste TOOLS, um das Optionsmenü zu öffnen.

2009-10-08 �� 10:03:25

BILD ¦ Konfigurieren des Bildmenüs ❑ Modus Bild

Sie können den Bildstandard auswählen, der für Ihre Sehgewohnheiten am besten geeignet ist. T Drücken Sie die Taste TOOLS, um das Menü Extras anzuzeigen. Sie können den Bildmodus durch Auswahl von Extras → Bildmodus einstellen.

Hinter.Licht Kontrast Helligkeit Schärfe Farbe Farbton (G/R) Erweiterte Einstellungen

:7 : 95 : 45 : 50 : 50 : G50/R50

Dynamisch Wählen Sie diese Option für Anzeige mit höherer Auflösung bei starker Umgebungsbeleuchtung.

Standard Wählen Sie diese Option für die optimale Anzeige von Fernsehbildern bei normaler Umgebungsbeleuchtung aus.

Natürlich Stellt das Bild für optimale und augenschonende Anzeige ein. N Diese Funktion ist im PC-Modus nicht verfügbar.

Film Wählen Sie diese Option für die optimale Anzeige von Filmen in einem abgedunkelten Zimmer.

❑ Hinter.Licht / Kontrast / Helligkeit / Schärfe / Farbe / Farbton (G/R)

Das Gerät verfügt über mehrere Einstellmöglichkeiten für die Bildqualität: Hinter.Licht 7 ▼ ● Hinter.Licht: Hiermit stellen Sie die Helligkeit der LCD-Hintergrundbeleuchtung ein. U Navig. L Einstellen E Eingeben R Zurück ● Kontrast: Hiermit stellen Sie den Kontrast des Bilds ein. ● Helligkeit: Hiermit stellen Sie die Helligkeit des Bilds ein. ● Schärfe: Hiermit stellen Sie die Kantenauflösung des Bilds ein. ● Farbe: Hiermit stellen Sie die Farbsättigung des Bilds ein. ● Farbton (G/R): Hiermit stellen Sie die Farbtemperatur ein. N Sie können die Funktion Farbton (G/R) im Analogmodus von TV, Ext., AV des PAL-Systems nicht verwenden. N Wenn Sie Änderungen an Hinter.Licht, Kontrast, Helligkeit, Schärfe, Farbe oder Farbton (G/R) vornehmen, wird das Bildschirmmenü entsprechend eingestellt. N Im PC-Modus können Sie nur Hinter.Licht, Kontrast und Helligkeit einstellen. N Sie können die Einstellungen für jedes externe Gerät festlegen und speichern, das Sie an einen Eingang des Fernsehgeräts angeschlossen haben. N Die im Betrieb verbrauchte Energiemenge geht deutlich zurück, wenn Sie die Helligkeit des Bildes reduzieren. Damit senken Sie die Betriebskosten.

❑ Erweiterte Einstellungen Bei den neuen Fernsehgeräten von Samsung können Sie die Bildeinstellungen noch genauer anpassen als mit den früheren Modellen. N Erweiterte Einstellungen stehen in den Modi Standard oder Film zur Verfügung. N Im PC-Modus können von den Erweiterte Einstellungen nur Optimalkontrast, Gamma und Weißabgleich eingestellt werden. ■

Schwarzton → Aus / Dunkel / Dunkler / Dunkelst Sie können den Schwarzwert direkt auf dem Bildschirm auswählen, um die Bildschirmtiefe anzupassen.

Optimalkontrast → Aus / Gering / Mittel / Hoch Sie können den Bildschirmkontrast so anpassen, dass ein optimaler Kontrast gewährleistet ist.

Gamma Sie können die Intensität der Primärfarben (Rot, Grün und Blau) einstellen.

Erweiterte Einstellungen Schwarzton

Weißabgleich Hautton Kantenglättung

:0 : Ein U Navig. E Eingabe R Zurück

Deutsch - 13 BN68-02325A-04Ger.indb 13

2009-10-08 �� 10:03:25

Farbraum Der Farbraum ist eine Farbmatrix bestehend aus den Farben Rot, Grün und Blau. Wählen Sie Ihren bevorzugten Farbraum, um die Welt in den natürlichsten Farben zu erfahren. ● Auto: Bei automatischer Einstellung des Farbraums wird, je nach Programmquelle, der natürlichste Farbton eingestellt. ● Nativ: Der native Farbraum ermöglicht tiefe und lebhafte Farbtöne. ● Benutzerd.: Hiermit stellen Sie den Farbbereich wunschgemäß ein. N Wenn Sie den Anpassungswert ändern, wird der angepasste Bildschirm aktualisiert. N Sie können die Einstellungen für jedes externe Gerät festlegen und speichern, das Sie an einen Eingang des Fernsehgeräts angeschlossen haben. Wenn Sie zum Beispiel einen DVD-Player an HDMI 1 angeschlossen und sie gewählt haben, werden die Einstellungen und Parameter für diesen DVD-Player gespeichert. • Farbe: Rot, Grün, Blau, Gelb, Zyan oder Magenta N Farbe ist verfügbar, wenn der Farbraum auf Benutzerd. eingestellt ist. N Unter Farbe können Sie die RGB-Werte der jeweils gewählten Farbe einstellen. N Wählen Sie Reset, um den eingestellten RGB-Wert zurückzusetzen. • Rot: Hiermit stellen Sie Rotsättigung der gewählten Farbe ein. • Grün: Hiermit stellen Sie Grünsättigung der gewählten Farbe ein. • Blau: Hiermit stellen Sie Blausättigung der gewählten Farbe ein. • Reset: Setzt den Farbraum auf die Standardwerte zurück.

Weißabgleich Um natürlichere Bildfarben zu erhalten, können Sie die Farbtemperatur anpassen. ● R-Offset: Hiermit stellen Sie die Dunkelheit der roten Farbe ein. ● G-Offset: Hiermit stellen Sie die Dunkelheit der grünen Farbe ein. ● B-Offset: Hiermit stellen Sie die Dunkelheit der blauen Farbe ein. ● R-Gain: Hiermit stellen Sie die Helligkeit der roten Farbe ein. ● G-Gain: Hiermit stellen Sie die Helligkeit der grünen Farbe ein. ● B-Gain: Hiermit stellen Sie die Helligkeit der blauen Farbe ein. ● Reset: Der zuvor angepasste Weißabgleich wird auf die Werkseinstellungen zurückgesetzt.

Hautton Sie können im Bild den Farbton Rosa (Fleischfarbe) betonen. N Wenn Sie den Anpassungswert ändern, wird der angepasste Bildschirm aktualisiert.

Kantenglättung → Aus / Ein Sie können die Objektbegrenzungen im Bild betonen.

xvYCC → Aus / Ein Durch Aktivieren des xvYCC-Modus vergrößern Sie die Detailtreue und den Farbraum beim Abspielen von Filmen auf einem externen Gerät (d.h. DVD-Player), das an den HDMI- oder Komponenteneingang angeschlossen ist. N xvYCC ist verfügbar, wenn der Bildmodus auf Film und der externe Eingang auf HDMI oder Component eingestellt ist. N Diese Funktion wird, je nach externem Gerät, möglicherweise nicht unterstützt.

❑ Bildoptionen N Im PC-Modus können von den Bildoptionen nur Farbtemp. und Größe eingestellt werden. ■

Farbtemp. → Kalt / Normal / Warm1 / Warm2 / Warm3 N Warm1, Warm2 oder Warm3 nur aktiviert, wenn der Bildmodus auf Film eingestellt ist. N Sie können die Einstellungen für jedes externe Gerät festlegen und speichern, das Sie an einen Eingang des Fernsehgeräts angeschlossen haben.

Bildoptionen Farbtemp.

▼ U Navig. E Eingabe R Zurück

2009-10-08 �� 10:03:25

Größe Gelegentlich möchten Sie vielleicht die Größe des auf Ihrem Monitor angezeigten Bilds ändern. Ihr Fernsehgerät bietet Ihnen unterschiedliche Bildformate, die jeweils für einen bestimmten Bildsignaltyp ideal geeignet sind. Möglicherweise verfügt auch Ihr Kabel/Satellitenreceiver über eigene Bildschirmformate. Im Allgemeinen sollten Sie doch so viel wie möglich im 16:9-Format fernsehen. T Drücken Sie die Taste TOOLS, um das Menü Extras anzuzeigen. Sie können die Größe durch Auswahl von Extras → Bildformat einstellen. ● Auto Breit: Mit dieser Option stellen Sie das Bildformat automatisch auf das Seitenverhältnis 16:9 ein. ● 16:9: Wählen Sie diese Option aus, um als Bildformat das Seitenverhältnis 16:9 für DVDs oder Breitbildsendungen einzustellen. ● BreitZoom: Diese Option vergrößert das Bild auf mehr als 4:3. ● Zoom: Wählen Sie diese Option aus, um das 16:9-Breitbild auf die volle Bildschirmbreite zu vergrößern. ● 4:3: Dies ist die Standardeinstellung zum Anzeigen von Videos und herkömmlichen Fernsehsendungen. ● Bildanpassung: Mit dieser Funktion wird das ganze Bild auch bei Versorgung mit HDMI- (720p/1080i/1080p) oder Komponentensignalen (1080i/1080p) vollständig und ohne Beschneidung angezeigt. N Je nach Signalquelle können die Bildgrößenoptionen variieren. N Die verfügbaren Elemente können in Abhängigkeit vom ausgewählten Modus variieren. N Im PC-Modus können nur die Modi 16:9 und 4:3 eingestellt werden. N Sie können die Einstellungen für jedes externe Gerät festlegen und speichern, das Sie an einen Eingang des Fernsehgeräts angeschlossen haben. N Es kann zu vorübergehender Bildkonservierung kommen, wenn Sie auf dem Gerät mehr als zwei Stunden lang ein unbewegten Bild angezeigt haben. N BreitZoom: Wählen Sie durch Drücken der Taste ► die Option Position, und drücken Sie dann die Taste ENTERE. Mit den Tasten ▲ oder ▼ können Sie das Bild nach oben oder nach unten verschieben. Drücken Sie dann die Taste ENTERE. N Zoom: Wählen Sie durch Drücken der Taste ► die Option Position, und drücken Sie dann die Taste ENTERE. Mit der Taste ▲ oder ▼ können Sie das Bild nach oben oder nach unten verschieben. Drücken Sie dann die Taste ENTERE. Wählen Sie durch Drücken der Taste ► die Option Größe, und drücken Sie dann die Taste ENTERE. Drücken Sie die Tasten ▲ oder ▼, um das Bild in vertikaler Richtung zu vergrößern oder zu verkleinern. Drücken Sie dann die Taste ENTERE. N Auswahl von Bildanpassung im HDMI (1080i / 1080p) oder Komp. modus (1080i / 1080p): Wählen Sie durch Drücken der Tasten ◄ oder ► die Option Position. Mit den Tasten ▲, ▼, ◄ oder ► können Sie das Bild verschieben. • Reset: Wählen Sie durch Drücken der Tasten ◄ oder ► die Option Reset, und drücken Sie dann die Taste ENTERE. Sie können die Einstellung initialisieren. N Wenn Sie die Funktion Bildanpassung zusammen mit einem 720p HDMI-Signal verwenden, wird wie bei Overscan oben, unten, links und rechts eine Zeile abgeschnitten. N Wenn der Modus Double (À, Œ) im PIP-Modus eingestellt wurde, können Sie die Bildgröße nicht einstellen.

Bildschirmmodus → 16:9 / BreitZoom / Zoom / 4:3 Wenn Sie die Bildgröße bei einem Fernsehgerät im 16:9-Format auf Auto Breit einstellen, können Sie bestimmen, dass das Bild als 4:3 WSS (Breitbilddienst) oder gar nicht angezeigt werden soll. Da jedes europäische Land eine andere Bildgröße verwendet, können die Benutzer sie damit einstellen. ● 16:9: Mit dieser Option stellen Sie das Breitbildformat 16:9 ein. ● BreitZoom: Diese Option vergrößert das Bild auf mehr als 4:3. ● Zoom: Hiermit vergrößern Sie das Bild vertikal. ● 4:3: Hiermit stellen Sie das Bildformat auf den Normal-Modus 4:3 ein. N Diese Funktion ist im Modus Auto Breit verfügbar. N Diese Funktion ist im PC-, Komponenten- oder HDMI-Modus nicht verfügbar.

Digitale RM → Aus / Gering / Mittel / Hoch / Auto Wenn das vom Fernsehgerät empfangene Sendesignal schwach ist, können Sie die digitale Rauschunterdrückung aktivieren, um ggf. statische Bilder oder Doppelbilder auf dem Bildschirm zu verringern. N Bei schwachem Signal wählen Sie diejenige der anderen Optionen, bei der das beste Bild angezeigt wird.

HDMI-Schwarzp. → Normal / Gering Sie können den Schwarzwert direkt auf dem Bildschirm auswählen, um die Bildschirmtiefe anzupassen. N Diese Funktion ist nur aktiv, wenn ein externes Gerät über HDMI (RGB-Signale) mit dem TV verbunden ist.

Filmmodus → Aus / Auto1 / Auto2 Sie können das Fernsehgerät so einstellen, dass eine Filmsignal aus allen Quellen automatisch empfangen und verarbeitet und das Bild auf die optimale Qualität eingestellt werden kann. N Filmmodus wird bei TV, AV, Komp.(480i / 1080i) und HDMI(480i / 1080i) - unterstützt. ● Aus: Deaktiviert den Filmmodus. ● Auto1 : Hiermit wird das Bild bei Filmanzeige automatisch auf die beste Qualität eingestellt. ● Auto2 : Automatische Optimierung von Videotext auf dem Bildschirm (ohne geschlossene Beschriftungen), wenn Sie einen Film sehen.

2009-10-08 �� 10:03:25

100Hz Motion Plus → Aus / Klar / Standard / Glätten / Benutzerd. / Demo Beseitigt das Verschwimmen schneller Szenen mit viel Bewegung und sorgt für ein klareres Bild. N Wenn Sie 100Hz Motion Plus aktivieren, kann es zu Bildrauschen auf dem Bildschirm kommen. In diesem Fall sollten Sie 100Hz Motion Plus deaktivieren (Aus). ● Aus: Hiermit schalten Sie 100Hz Motion Plus aus. ● Klar: Hiermit stellen Sie 100Hz Motion Plus auf den Minimalwert ein. ● Standard: Hiermit stellen Sie 100Hz Motion Plus auf einen mittleren Wert ein. ● Glätten: Hiermit stellen Sie 100Hz Motion Plus auf den Maximalwert ein. ● Benutzerd.: Hiermit passen Sie die Minderung von Unschärfe und Stocken der Bewegungen wunschgemäß ein. • Unschärfeminder.: Hiermit passen Sie die Unschärfeminderung bei Videosignalen an. • Judder-Minderung: Hiermit passen Sie die Minderung stockender Bewegungen beim Abspielen von Filmen an. • Reset: Hiermit setzen Sie die benutzerdefinierten Einstellungen zurück. ● Demo: Hiermit zeigen Sie den Unterschied mit und ohne Auto Motion Plus 100Hz an.

Blaumodus → Aus / Ein Diese Funktion ist für Experten zum Ausmessen von AV-Geräten bestimmt. Mit dieser Funktion werden das rote und das grüne Signal aus dem Videosignal entfernt, sodass nur das blaue Signal angezeigt wird. Damit wird ein Blaufilter erzeugt, mithilfe dessen die Farbe und der Farbton von Videogeräten wie DVD-Playern, Heimkinosystemen usw. eingestellt werden können.Mit dieser Funktion können Sie die Farbe und den Farbton auf Werte einstellen, die dem Signalpegel der verschiedenen Videogeräte angemessen sind. Verwenden Sie hierzu die Streifenmuster für die Farben Rot/Grün/Blau/Cyan/Magenta/Gelb, ohne zusätzlich den Blaufilter zu verwenden. N Blaumodus ist verfügbar, wenn der Bildmodus auf Film oder Standard eingestellt ist.

❑ Bild zurücksetzen → Bildmodus zurücksetzen / Storno Hiermit werden alle Bildeinstellungen auf die Standardwerte zurückgesetzt. N Bildmodus zurücksetzen: Alle aktuellen Bildwerte werden auf die Standardwerte zurückgesetzt.

¦ Verwenden der Bild-in-Bild-Funktion (PIP) Mit HIlfe der PIP-Funktion können Sie gleichzeitig das Bild vom Fernsehtuner und aus einer externen Signalquelle anzeigen. Dieses Gerät verfügt über einen eingebauten Tuner, der es nicht ermöglicht, dass PIP in gleichen Modus funktioniert. Weitere Informationen finden Sie unter "PIP-Einstellungen" weiter hinten. T Drücken Sie die Taste TOOLS, um das Menü Extras anzuzeigen. Sie können die PIPEinstellungen durch Auswahl von Extras → PIP anpassen. N Wenn Sie den Ton für das PIP-Bild aktivieren möchten, schlagen Sie im Abschnitt "Konfigurieren des Tonmenüs" nach. N PIP-Einstellungen Hauptbild Komp. HDMI1, HDMI2, HDMI3/DVI, HDMI4

PC Allgemein Spielemodus

U Navig. E Eingabe R Zurück

TV N Wenn Sie das Fernsehgerät im PIP-Modus ausschalten und wieder einschalten, wird das PIP-Fenster nicht mehr angezeigt. N Möglicherweise wirkt das Bild im PIP-Fenster leicht unnatürlich, wenn Sie den Hauptbildschirm zum Anzeigen von Spielen oder für Karaoke verwenden. N Solange Sie Internet@TV einsetzen, können Sie die PIP-Funktion nicht verwenden.

PIP Sie können die PIP-Funktion aktivieren oder deaktivieren.

Sie können die Größe für das PIP-Bild auswählen.

❑ Position → à / – / — / œ

U Navig. E Eingabe R Zurück

Sie können die Position für das PIP-Bild auswählen. N Im Modus "Double" (Œ, À) können Sie Position nicht wählen.

❑ Kanal Sie können den Kanal für das Teilbild wählen.

Deutsch - 16 BN68-02325A-04Ger.indb 16

2009-10-08 �� 10:03:25

¦ Verwenden Ihres Computers als Computerbildschirm (PC) Konfigurieren Ihrer PC-Software (unter Windows XP) Im Folgenden sind die typischen Anzeigeeinstellungen für einen Windows-Computer aufgeführt. Die von Ihrem PC angezeigten Fenster entsprechen je nach installierter WindowsVersion und verwendeter Grafikkarte möglicherweise nicht genau der Abbildung. Dennoch sind die hier nachfolgenden grundlegenden Konfigurationsinformationen in fast allen Fällen anwendbar. (Wenden Sie sich andernfalls an den Computerhersteller oder Samsung-Händler.) 1. Klicken Sie im Startmenü von Windows auf die Systemsteuerung. 2. Wenn das Fenster der Systemsteuerung angezeigt wird, klicken Sie auf „Darstellung und Designs”. Ein Dialogfeld wird geöffnet. 3. Wenn das Fenster der Systemsteuerung angezeigt wird, klicken Sie auf „Anzeige“. Anschließend wird ein Dialogfeld angezeigt. 4. Klicken Sie nun im Dialogfeld „Anzeige“ auf die Registerkarte „Einstellungen”. • Das richtige (optimale) Bildformat lautet: 1920 x 1080 Pixel • Wenn das Dialogfeld eine Option für die Bildschirmfrequenz enthält, muss als Einstellung 60 oder 60 Hz ausgewählt werden. Andernfalls klicken Sie einfach auf OK, um das Dialogfeld zu schließen.

Anzeigemodi Wenn das Signal des Computers den folgenden Standards entspricht, wird der Bildschirm automatisch darauf eingestellt. Wenn das Signal des Computers nicht diesen Standards entspricht, stellen Sie einen der aufgeführten Modi ein; Informationen hierzu entnehmen Sie der Bedienungsanleitung der Grafikkarte des Computers. Andernfalls wird u. U. nichts auf dem Bildschirm angezeigt. Für die auf der nächsten Seite gezeigten Anzeigemodi wurde das Bild bereits bei der Produktion optimiert. ■

D-Sub- und HDMI/DVI-Eingang Modus

Eine Verbindung über HDMI/DVI-Kabel kann nur über den HDMI IN 3(DVI)-Anschluss erfolgen. Das Zeilensprungverfahren wird nicht unterstützt. Das Fernsehgerät funktioniert möglicherweise nicht ordnungsgemäß, wenn kein Standardmodus ausgewählt wird. Separate- und Composite-Modus werden unterstützt. SOG wird nicht unterstützt. Ein zu langes oder qualitativ geringwertiges VGA-Kabel kann in hochauflösenden Modi (1920 x 1080) zu Bildrauschen führen.

Deutsch - 17 BN68-02325A-04Ger.indb 17

2009-10-08 �� 10:03:26

¦ Fernsehgerät mithilfe des PCs einstellen N Voreinstellung: Drücken Sie die Taste SOURCE, um den Modus „PC“einzustellen.

❑ Autom. Einstellung

Verwenden Sie die Funktion zum automatischen Einstellen, damit sich das Fernsehgerät automatisch auf das empfangene Videosignal einstellt. Bei dieser Funktion erfolgt auch automatisch eine Feineinstellung sowie die Anpassung der Frequenzwerte und Positionen. T Drücken Sie die Taste TOOLS, um das Menü Extras anzuzeigen. Sie können die automatische Einstellung durch Auswahl von Extras → Autom. Einstellung durchführen. N Diese Funktion ist im DVI-HDMI-Modus nicht verfügbar.

PC-Bildschirm Erweiterte Einstellungen Bildoptionen Bild zurücksetzen

Grob / Fein Durch das Einstellen der Bildqualität können Bildstörungen und Rauschen beseitigt oder verringert werden. Falls sich Bildrauschen durch die Feinabstimmung allein nicht beheben lässt, stellen Sie zunächst die Frequenz möglichst genau ein (Grob). Nachdem Sie das Bildrauschen durch die Grob- und Feinabstimmung des Bildes verringert haben, stellen Sie die Position des Bildes so ein, dass es auf dem Bildschirm zentriert ist.

PC-Position Bild zurücksetzen

PC-Position U Navig. E Eingabe R Zurück Passen Sie die Position des PC-Bilds an, wenn es nicht auf das Fernsehbild passt. Stellen Sie mit den Tasten ▲ oder ▼ die vertikale Position ein. Stellen Sie mit den Tasten ▲ oder ▼ die horizontale Position ein.

Bild zurücksetzen Sie können alle Bildeinstellungen auf die werkseitig eingestellten Ausgangswerte zurücksetzen.

Ton ¦ Konfigurieren des Tonmenüs ❑ Modus → Standard / Musik / Film / Sprache / Benutzerd. Ton

T Drücken Sie die Taste TOOLS, um das Menü Extras anzuzeigen. Sie können den Tonmodus durch Auswahl von Extras → Tonmodus konfigurieren. ● Standard: Auswahl des normalen Tonmodus. ● Musik: Betont die Musik im Verhältnis zu Stimmen. ● Film: Ermöglicht optimale Tonwiedergabe für Filme. ● Sprache: Betont Stimmen im Verhältnis zu anderen Tönen. ● Benutzerd.: Abrufen ihrer benutzerdefinierten Toneinstellungen.

Equalizer SRS TruSurround HD : Aus Wiedergabesprache : ---Audioformat : ---Audio für Sehgeschädigte Auto. Lautst. : Aus Lautsprecherauswahl : TV-Lautsprecher

❑ Equalizer Sie können den Ton Ihrem persönlichen Geschmack anpassen. ● Modus: Auswählen des Tonmodus der definierten Einstellungen. ● Balance L/R: Anpassen der Balance zwischen dem linken und dem rechten Lautsprecher. ● 100Hz / 300Hz / 1KHz / 3KHz / 10KHz (Bandbreitenanpassung): Zum Einstellen der unterschiedlichen Bandbreitenfrequenzen. ● Reset: Hiermit stellen Sie die Equalizereinstellungen auf die Standardwerte zurück.

❑ SRS TruSurround HD → Aus / Ein SRS TEXT (SRS-Text) ist eine patentierte SRS-Technologie, die das Problem mit der Ausgabe von 5.1-Mehrkanalinhalten über zwei Lautsprecher löst. Mit TruSurround kommen Sie mit jedem Stereo-System mit zwei Lautsprechern, auch den internen Gerätelautsprechern, in den Genuss überzeugender Virtual Surround-Effekte. Es ist vollständig kompatibel mit allen Mehrkanalformaten. T Drücken Sie die Taste TOOLS, um das Menü Extras anzuzeigen. Sie können SRS TruSurround HD außerdem durch Auswahl von Extras → SRS TS HD anpassen.

Deutsch - 18 BN68-02325A-04Ger.indb 18

2009-10-08 �� 10:03:26

❑ Wiedergabesprache Sie können die Standardsprache für Audio ändern. Zeigt die Sprachinformationen für den eingehenden Audiostream an. N Während Sie ein digitales Programm anschauen, können Sie diese Funktion auswählen. N Sie können nur Sprachen auswählen, die auch tatsächlich übertragen werden.

❑ Audioformat → MPEG / Dolby Digital Wenn Sie für die Tonausgabe sowohl den Hauptlautsprecher als auch den Audioreceiver verwenden, kann es aufgrund der Geschwindigkeitsunterschiede beim Dekodieren durch die beiden Systeme zu einem Echoeffekt kommen. Verwenden Sie in diesen Fall die TV-Lautsprecher. N Während Sie ein digitales Programm anschauen, können Sie diese Funktion auswählen. N Entsprechend dem Sendesignal wird Audioformat angezeigt.

❑ Audio für Sehgeschädigte Dies ist eine zusätzliche Audiofunktion, mit der für sehbehinderte Personen eine zusätzliche Tonspur wiedergegeben wird. Diese Funktion verarbeitet den Audiostream für die AB (Audio-Beschreibung), sofern diese vom Sender zusammen mit dem Vordergrundton übertragen wird. Der Benutzer kann die Audio-Beschreibung aktivieren oder deaktivieren und die Lautstärke einstellen. O Drücken Sie die Taste AD auf der Fernbedienung, um Aus oder Ein zu wählen. ■

Audio für Sehgeschädigte → Aus / Ein Hiermit wird der Audiokommentar für Sehbehinderte ein- und ausgeschaltet.

Lautst. Hiermit stellen Sie die Lautstärke des Audiokommentars für Sehbehinderte ein. N Lautst. ist aktiv, wenn Audio für Sehgeschädigte aktiviert (Ein) ist. N Während Sie ein digitales Programm anschauen, können Sie diese Funktion auswählen.

❑ Auto. Lautst. → Aus / Ein Aufgrund unterschiedlicher Signalbedingungen unterscheiden sich Fernsehsender in der Lautstärke, so dass es erforderlich sein kann, die Lautstärke beim Umschalten zwischen Sendern jedes Mal nachzuregeln. Mit der Funktion für automatische Lautstärkeeinstellung wird die Lautstärke automatisch bei starkem Modulationssignal verringert und bei schwachem Modulationssignal erhöht.

❑ Lautsprecherauswahl Wenn Sie fernsehen, während das Gerät an ein Heimkinosystem angeschlossen ist, schalten Sie die Fernsehlautsprecher aus, damit Sie nur den Ton der (externen) Lautsprecher des Heinkinosystems hören. ● Ext. Lautsprecher: Tonwiedergabe über die externen Lautsprecher (Heimkinosystem). ● TV-Lautsprecher: Verwenden Sie diese Option, um den Ton über die Fernsehlautsprecher wiederzugeben. N Die Lautstärketasten und MUTE sind deaktiviert, wenn Lautsprecherauswahl auf Ext. Lautsprecher geschaltet ist. N Wenn Sie im Menü Lautsprecherauswahl die Option Ext. Lautsprecher wählen, werden die Audioeinstellungen eingeschränkt.

TV-Lautsprecher Ext. Lautsprecher Kein Videosignal

Eingebaute Lautsprecher des Fernsehgeräts RF / AV / Komp. / PC / HDMI Audioausgang Ton aus Ton aus

Audioausgang (Optical) zum Soundsystem RF / AV / Komp. / PC / HDMI Audioausgang Audioausgang Ton aus

❑ Ton wählen → Erster Tuner / Zweiter Tuner Wenn die PIP-Funktion aktiviert ist, können Sie den Ton des PIP-Bildes wiedergeben. N Diese Option können Sie auswählen, wenn PIP aktiviert Ein ist. T Drücken Sie die Taste TOOLS, um das Menü Extras anzuzeigen. Sie können den Ton des PIP-Bilds durch Auswahl von Extras → PIP → Ton wählen einstellen.

❑ Ton zurücksetzen → Alle zurücksetzen / Ton-Modus reset / Abbrechen Sie können alle Audioeinstellungen wieder auf die Werkseinstellungen zurücksetzen. N Ton-Modus reset: Alle aktuellen Tonwerte werden auf die Standardwerte zurückgesetzt.

Ton zurücksetzen Optionen für Zurücksetzen des Tons auswählen.

L Navig. E Eingabe R Zurück

Deutsch - 19 BN68-02325A-04Ger.indb 19

2009-10-08 �� 10:03:26

¦ Tonmodus wählen Sie können den Tonwiedergabemodus im Menü Extras wählen. Wenn Sie Dual l ll einstellen, wird der aktuelle Tonwiedergabemodus auf dem Bildschirm abgebildet.

Dual 1 / 2 MONO STEREO ↔ MONO DUAL 1 ↔ DUAL 2 MONO MONO ↔ STEREO MONO ↔ DUAL 1 DUAL 2

Standard Automatischer Wechsel DUAL 1 Automatischer Wechsel DUAL 1

N Falls das Stereosignal schwach ist und automatisch umgeschaltet wird, sollten Sie zu mono wechseln. N Diese Funktion ist nur bei einem Stereosignal aktiviert. Bei Monosignalen ist es deaktiviert. N Diese Funktion ist nur im TV-Modus verfügbar.

EINSTELLUNGEN ¦ Konfigurieren der Menüeinstellungen ❑ Menüsprache Plug & Play

❑ Zeit Genaue Beschreibungen für die Verfahren zum Einstellen der Optionen finden Sie im Kapitel "Einstellen der Uhrzeit".

Sie können die Menüsprache festlegen.

Zeit Sendungsoptionen Sicherheit Netzwerk Allgemein

❑ Sendungsoptionen ■

Untertitel Sie können Untertitel aktivieren und deaktivieren. Mit diesem Menü legen Sie den Untertitelmodus fest. Die Menüoption Normal ist die Grundeinstellung für Untertitel, und die Option Schwerhörig ist für hörgeschädigte Personen bestimmt. ● Untertitel → Aus / Ein Untertitel aktivieren oder deaktivieren. ● Modus → Normal / Schwerhörig Hiermit können Sie den Modus der Untertitelfunktion einstellen. ● Untertitelsprache Hiermit können Sie die Untertitelsprache festlegen. N Wenn das Programm, das Sie gerade sehen, die Funktion Schwerhörig nicht unterstützt, wird selbst bei ausgewählter Funktion Schwerhörig automatisch die Funktion Normal aktiviert. N Englisch ist der Standardwert in Fällen, wo die ausgewählte Sprache für die Sendung nicht verfügbar ist. O Sie können diese Optionen auswählen, indem Sie einfach die Taste SUBT. auf der Fernbedienung drücken.

Digitaltext → Deaktivieren / Aktivieren (nur Großbritannien) Wenn das Programm mit Digitaltext gesendet wird, ist diese Funktion aktiviert. N MHEG (Multimedia and Hypermedia Information Coding Experts Group) Ein internationaler Standard für Datenkompressionssysteme für Multimedia- und Hypermedia-Anwendungen. Dies ist ein höheres Niveau als das MPEG-System, das solche datenverknüpfenden Hypertextmedien wie Standbilder, Zeichendienst, Animations-, Grafik- und Videodateien sowie Multimediadateien umfasst. MHEG ist eine Technologie für Laufzeitinteraktion mit dem Benutzer, und sie wird auf verschiedenen Gebieten verwendet, z. B. VOD (Video-On-Demand), ITV (Interactive TV), EC (Electronic Commerce), Teleweiterbildung, Telekonferenzen, digitale Bibliotheken und Netzwerkspiele.

2009-10-08 �� 10:03:26

Teletextsprache Sie können die Videotextsprache durch Auswählen des Sprachtyps einstellen. N Englisch ist der Standardwert in Fällen, wo die ausgewählte Sprache für die Sendung nicht verfügbar ist.

Benutzerdef. ● Primäre Wiedergabesprache / Sekundäre Wiedergabesprache / Primäre Untertitelsprache / Sekundäre Untertitelsprache / Primäre Teletextsprache / Sekundäre Teletextsprache Mit dieser Funktion können Sie eine der verfügbaren Sprachen wählen. Die hier gewählte Sprache ist die Standardsprache, wenn der Benutzer einen Kanal auswählt. Wenn Sie die Spracheinstellung ändern, werden die Untertitelsprache, die Audiosprache und die Videotextsprache im Menü Sprache automatisch in die gewünschte Sprache geändert. Mit den Untermenüs für die Untertitelsprache, Audiosprache und Videotextsprache im Menü Sprache zeigen Sie eine Liste der vom aktuellen Kanal unterstützten Sprachen an, und die aktuelle Auswahl wird hervorgehoben. Wenn Sie die Spracheinstellung ändern, gilt die neue Auswahl nur für den aktuellen Kanal. Die geänderte Einstellung hat keinen Einfluss auf die Einstellung der Untertitelsprache, Audiosprache und Teletext-Sprache im Menü Voreinstellung.

Common Interface ● CI-Menü Hiermit kann der Benutzer seine Auswahl in dem vom CAM-Modul bereitgestellten Menü treffen. Wählen Sie das CI-Menü ausgehend vom Menü "PC-Karte" ● Anwendungsinformationen Die folgenden Erklärungen gelten für den Fall, dass ein CAM-Modul in den CI-Schlitz gesteckt ist und angezeigt wird. In den Anwendungsinformationen wird die ‘CI(CI+)-Karte’ beschrieben. Sie können das CAM-Modul unabhängig davon anschließen, ob das Fernsehgerät angeschaltet ist oder nicht. 1. Sie können das CI-CAM-Modul bei Ihrem nächsten Händler oder durch telefonische Bestellung erwerben. 2. Schieben Sie die ‘CI(CI+)-Karte’ in Richtung des Pfeils in das CAM-Modul hinein, bis sie fest sitzt. 3. Schieben Sie das CAM-Modul mit installierter ‘CI(CI+)-Karte’ in den CI-Steckplatz (Common Interface) hinein. (Schieben Sie das CAM-Modul parallel zum Steckplatz geführt bis zum Anschlag in Pfeilrichtung.) 4. Kontrollieren Sie, ob Sie ein Bild sehen oder ein gestörtes Signal.

❑ Sicherheit (je nach Modell) N Ehe das Einstellungsfenster angezeigt wird, wird das Fenster zur Eingabe der PIN geöffnet. Geben Sie nun Ihre vierstellige PIN ein. N Der Standard-PIN-Code eines neuen Fernsehgeräts lautet 0-0-0-0. Sie können die PIN ändern, indem Sie im Menü den Befehl PIN ändern wählen. N Bei manchen Modellen müssen Sie für Plug & Play die PIN-Nummer eingeben. ■

Kindersicherung → Aus / Ein Mit dieser Funktion können Sie nicht autorisierte Benutzer, z. B. Kinder, daran hindern ungeeignete Programme anzuschauen, indem das Bild blockiert und der Ton stummgeschaltet wird. N Sie können einige der Kanäle in der Kanalliste sperren. N Kindersicherung ist nur im TV-Modus verfügbar.

Sicherungsstufe Mit dieser Funktion können Sie nicht autorisierte Benutzer, z. B. Kinder, daran hindern, ungeeignete Programme anzuschauen. Hierzu verwenden Sie eine benutzerdefinierte vierstellige PIN. N Die für Sicherungsstufe verfügbaren Elemente können in Abhängigkeit vom jeweiligen Land variieren. N Nachdem Sicherungsstufe eingestellt wurde, wird das Symbol ‘\’ angezeigt. N Alle zul.: Drücken Sie diese Taste, um alle Altersbeschränkungen aufzuheben. Keine zul.: Drücken Sie diese Taste, um alle Altersbeschränkungen zu aktivieren.

PIN ändern Sie können Ihre zum Einrichten des Fernsehgeräts benötigte persönliche Kennnummer ändern. N Wenn Sie den PIN-Code vergessen haben, drücken Sie die Fernbedienungstasten in der angegebenen Reihenfolge, um die PIN auf 0-0-0-0 zurückzusetzen: POWER (Aus) → MUTE → 8 → 2 → 4 → POWER (Ein).

Deutsch - 21 BN68-02325A-04Ger.indb 21

2009-10-08 �� 10:03:26

❑ Netzwerk → Netzwerktyp / Eingang einrichten Genaue Beschreibungen für die Verfahren zum Einstellen der Optionen finden Sie im Kapitel "Konfigurieren des Netzwerks".

Spielemodus → Aus / Ein Wenn Sie eine Spielekonsole wie PlayStation™ oder Xbox™ anschließen, können Sie durch Auswählen des Spielemenüs ein realitätsnaheres Spielerlebnis genießen. N Einschränkungen im Spielmodus (Achtung!) • Wenn Sie die Spielekonsole wieder vom Gerät trennen und ein anderes externes Gerät anschließen möchten, beenden (Aus) Sie über das Einrichtmenü den Spielemodus. • Wenn Sie im Spielemodus das TV-Menü anzeigen, zittert das Bild leicht. N Spielemodus ist im normalen TV-, PC- und Ext.-Modus nicht verfügbar. N Solange Sie PIP aktiviert haben, können Sie den Spielemodus nicht verwenden. N Kontrollieren Sie, ob der Spielemodus noch aktiviert (Ein) ist, wenn die Bildqualität bei angeschlossenem externem Gerät schlecht ist. Deaktivieren Sie den Spielemodus (Aus) und schließen Sie externe Geräte an. N Wenn der Spielemodus aktiviert ist: • Der Bildmodus wird automatisch auf Standard eingestellt und kann nicht geändert werden. • Der Tonmodus wird automatisch auf Benutzerd. eingestellt und kann nicht geändert werden. Passen Sie den Ton unter Verwendung des Equalizers an. N Die Funktion zum Zurücksetzen der Audioeinstellungen ist aktiviert. Durch Auswählen der Reset-Funktion nach dem Einstellen des Equalizers wird die Equalizer-Einstellung auf die Werkseinstellungen zurückgesetzt.

BD Wise → Aus / Ein Ermöglicht optimale Bildqualität für SAMSUNG DVD, Blu-Ray und Heimkinoprodukte ein, die BD Wise unterstützen. Freuen Sie sich bei Anschluss dieser Geräte an das Fernsehgerät von Samsung auf ein detailreicheres Bild. N Schließen Sie Geräte von Samsung, die über Bd Wise verfügen, mit Hilfe eines HDMI-Kabels an. N Wenn BD Wise aktiviert ist (Ein), wird der Bildmodus automatisch auf die optimale Auflösung eingestellt. N BD Wise steht nur im HDMI-Modus zur Verfügung.

Energiesparmod. → Aus / Gering / Mittel / Hoch / Bild aus / Auto Mit dieser Funktion stellen Sie die Helligkeit des Fernsehgeräts ein, um den Stromverbrauch zu senken. Wenn Sie nachts fernsehen, stellen Sie Energiesparmod. auf Hoch ein, um sowohl die Augenermüdung als auch den Stromverbrauch zu senken. Wenn Sie Bild Aus wählen, wird der Bildschirm abgeschaltet und Sie können nur noch den Ton hören. Drücken Sie eine beliebige Taste, um Bild Aus zu beenden. N Im Menü Extras wird die Funktion Bild Aus nicht unterstützt. T Drücken Sie die Taste TOOLS, um das Menü Extras anzuzeigen. Sie können zudem die Energiesparoption durch Auswahl von Extras → Energiesparmod. anpassen.

Menütransparenz → Hell / Dunkel Sie können die Transparenz des Menüs einstellen.

Melodie → Aus / Gering / Mittel / Hoch Es kann eine Melodie abgespielt werden, wenn der Bildschirm an- oder ausgeschaltet wird. N Die Melodie wird nicht abgespielt. • Das Fernsehgerät gibt keinen Ton aus, weil die MUTE-Taste gedrückt wurde. • Das Fernsehgerät gibt keinen Ton aus, weil die Lautstärketaste (–) solange gedrückt wurde, bis der Ton aus war. • Das Fernsehgerät wurde mit dem Sleep-Timer ausgeschaltet.

PIP Genaue Beschreibungen für die Verfahren zum Einstellen der Optionen finden Sie im Kapitel "Konfigurieren der PIP-Optionen".

Deutsch - 22 BN68-02325A-04Ger.indb 22

2009-10-08 �� 10:03:27

¦ Einstellen der Uhrzeit ❑ Uhr

Uhr-Modus Sie können die aktuelle Zeit manuell oder automatisch einstellen. ● Auto: Hiermit stellen Sie die Uhrzeit automatisch anhand der Zeit aus der digitalen Übertragung ein. ● Manuell: Hiermit stellen Sie die aktuelle Zeit auf einen manuell eingestellten Wert ein. N Je nach Sendestation und Signal erfolgt die automatische Zeiteinstellung möglicherweise nicht korrekt. In diesem Fall müssen Sie die Zeit manuell einstellen. N Der Antennen- oder Kabelanschluss muss vorhanden sein, um die Zeit automatisch einzustellen. Zeit einstellen Sie können die aktuelle Zeit manuell einstellen. N Diese Funktion ist nur verfügbar, wenn Sie Uhr-Modus auf Manuell eingestellt haben. N Sie können Tag, Monat, Jahr, Stunde und Minute auch direkt über die Zifferntasten auf der Fernbedienung einstellen.

Die Uhr muss eingestellt werden, damit Sie die verschiedenen Timerfunktionen des Fernsehgeräts verwenden können. N Jedes Mal, wenn Sie die Taste INFO drücken, wird die aktuelle Zeit angezeigt. N Wenn Sie das Netzkabel ziehen, müssen Sie die Uhr erneut einstellen.

Sendungsoptionen Sicherheit Netzwerk Allgemein

U Navig. E Eingabe R Zurück

Timer 1 Anschaltzeit 00

Der Sleep-Timer schaltet das Fernsehgerät automatisch nach einer eingestellten Zeit (30, 60, L Navig. U Einst. E Eingabe R Zurück 90, 120, 150, 180 Minuten) aus. T Drücken Sie die Taste TOOLS, um das Menü Extras anzuzeigen. Sie können den Sleep-Timer durch Auswahl von Extras → Sleep-Timer einstellen. N Um die Sleep-Timer-Funktion abzubrechen, wählen Sie Aus.

❑ Timer 1 / Timer 2 / Timer 3 Sie können drei verschiedene Einstellungen für den Ein-/Ausschalttimer vornehmen. Voraussetzung dafür ist, dass Sie die Uhr gestellt haben. ● Anschaltzeit: Stellen Sie Stunde, Minute ein und aktivieren bzw. deaktivieren Sie die Funktion. (Zum Aktivieren des Timers, wenn Sie mit den Einstellungen fertig sind, wählen Sie Aktivieren.) ● Ausschaltzeit: Stellen Sie Stunde, Minute ein und aktivieren bzw. deaktivieren Sie die Funktion. (Zum Aktivieren des Timers, wenn Sie mit den Einstellungen fertig sind, wählen Sie Aktivieren.) ● Lautst.: Stellen Sie die gewünschte Lautstärke ein. ● Quelle: Sie können den Inhalt des TV- oder USB-Gerät einstellen, der beim Anschalten des Fernsehers automatisch wiedergegeben wird. Wählen Sie TV oder USB. (Stellen Sie sicher, dass ein USB-Gerät an das Fernsehgerät angeschlossen ist.) ● TV-Empfang (wenn Quelle auf TV eingestellt ist): Wählen Sie ATV oder DTV. ● Kanal (wenn Quelle auf TV eingestellt ist): Wählen Sie den gewünschten Kanal. ● Inhalt (wenn Quelle auf USB eingestellt ist): Sie können auf dem USB-Gerät einen Ordner mit Musik- oder Fotodateien wählen, die beim Anschalten des Fernsehgeräts automatisch angezeigt werden. N Die Timerfunktion arbeitet nicht fehlerfrei, wenn es auf dem USB-Speicher keine Musikdatei gibt oder der Ordner mit der Musikdatei nicht markiert ist N Wenn auf dem USB-Gerät nur eine Fotodatei gespeichert ist, wird die Diashow nicht wiedergegeben. N Wenn der Ordnername zu lang ist, kann der Ordner nicht ausgewählt werden. N Wenn Sie zwei USB-Geräte desselben Typs verwenden, achten Sie darauf, dass sich die Ordnernamen unterscheiden, damit der richtige USB-Speicher gelesen wird. ● Wiederholmodus: Wählen Sie Einmal, Täglich, Mo~Fr, Mo~Sa, Sa~So oder Manuell. N Wenn Manuell gewählt ist, drücken Sie die Taste ►, um den gewünschten Wochentag einzustellen. Drücken Sie die Taste ENTERE, wenn der gewünschte Tag markiert ist, und das Symbol c wird angezeigt. N Sie können die Stunden, Minuten und den Kanal auch über die Zifferntasten auf der Fernbedienung einstellen. N Autom. Ausschalten: Wenn Sie den Timer aktivieren, schaltet sich das Fernsehgerät drei Stunden nach dem Einschalten durch den Timer ab, wenn in dieser Zeit keine Funktionen verwendet wurden Diese Funktion ist nur verfügbar, wenn der Timer aktiviert ist, und sie verhindert Schäden durch Überhitzung, wenn das Fernsehgerät zu lange eingeschaltet ist.

Deutsch - 23 BN68-02325A-04Ger.indb 23

2009-10-08 �� 10:03:27

¦ Netzwerkverbindung Sie können das Internetprotokoll so konfigurieren, dass Sie mit verschiedenen angeschlossenen Netzwerken kommunizieren können.

❑ Netzwerkverbindung - Kabel ■

LAN-Verbindung für eine DHCP-Umgebung Die Verfahren zum Einrichten des Netzwerks mithilfe von DHCP (Dynamic Host Configuration Protocol) werden nachfolgend beschrieben. Da eine IP-Adresse sowie Teilnetzmaske, Gateway und DNS automatisch zugeordnet werden, wenn Sie DHCP wählen, müssen Sie diese Parameter nicht von Hand eingeben. 1. Verbinden Sie den LAN-Anschluss auf der Rückseite des Fernsehgeräts über ein LAN-Kabel mit dem externen Modem. 2. Verbinden Sie den Modemanschluss an der Wand über ein Modemkabel mit dem externen Modem. Modemanschluss an der Wand

Rückseite des Fernsehgeräts

Externes Modem (ADSL/VDSL/Kabelfernsehen)

Sie können die Netzwerkverbindung auch über einen Sharer (Router) herstellen. Modemanschluss an der Wand

Rückseite des Fernsehgeräts

Externes Modem (ADSL/VDSL/Kabelfernsehen)

Sie können den LAN-Anschluss und das Fernsehgerät je nach Netzwerkstatus direkt anschließen. Rückseite des Fernsehgeräts

LAN-Anschluss an der Wand

N Die Anschlüsse (also Position und Art des Anschlusses) des externen Geräts können sich je nach Hersteller unterscheiden. N Wenn die Zuordnung der IP-Adresse durch den DHCP-Server fehlschlägt, müssen Sie das externe Modem aus und nach frühestens 10 Sekunden wieder anschalten. Wiederholen Sie den Versuch danach. N Informationen zu den Verbindungen zwischen dem externen Modem und dem Sharer (Router) finden Sie im Benutzerhandbuch des entsprechenden Geräts. N Sie können das Fernsehgerät direkt an das LAN anschließen, ohne vorher einen Sharer (Router) dazwischen zu schalten. N Sie können kein ADSL-Modem für manuelle Verbindungen verwenden, da dieses DHCP nicht unterstützt. Sie müssen ein ADSL-Modem für automatische Verbindungen verwenden.

2009-10-08 �� 10:03:28

LAN-Verbindung für eine Umgebung mit statischen IP-Adressen Die Verfahren zum Einrichten des Netzwerks mithilfe einer statischen IP-Adresse werden nachfolgend beschrieben. Sie müssen die Ihnen von Ihrem Internet-Provider genannte IP-Adresse, Teilnetzmaske, Gateway und DNS manuell eingeben. 1. Verbinden Sie den LAN-Anschluss auf der Rückseite des Fernsehgeräts über ein LAN-Kabel mit dem LAN-Anschluss in der Wand. Rückseite des Fernsehgeräts

LAN-Anschluss an der Wand

Sie können die Netzwerkverbindung auch über einen Sharer (Router) herstellen. LAN-Anschluss an der Wand

Rückseite des Fernsehgeräts

N Die Anschlüsse (also Position und Art des Anschlusses) des externen Geräts können sich je nach Hersteller unterscheiden. N Wenn Sie eine statische IP-Adresse verwenden, teilt Ihr Internet-Provider Ihnen die IP-Adresse, Teilnetzmaske, Gateway und DNS mit. Sie müssen diese Werte eingeben, um die Netzwerkeinstellungen abzuschließen. Falls Sie die Werte nicht kennen, fragen Sie Ihren Netzwerkadministrator. N Informationen zum Konfigurieren und Verbinden mit Sharer (Router) finden Sie im Benutzerhandbuch des entsprechenden Geräts. N Sie können das Fernsehgerät direkt an das LAN anschließen, ohne vorher einen Sharer (Router) dazwischen zu schalten. N Wenn Sie einen IP-Sharer (IP-Router) verwenden, der DHCP unterstützt, können Sie das Gerät für DHCP oder statische IP einrichten. N Informationen über die Verfahren zum Einrichten mit einer statischen IP-Adresse erfragen Sie bei Ihrem Internet Service Provider.

❑ Netzwerkverbindung - Drahtlos Sie können die Verbindung zum drahtlosen Netzwerk auch über einen drahtlosen IP-Sharer herstellen. Seitenverkleidung des Fernsehgeräts LAN-Anschluss an der Wand

Drahtloser IP-Sharer Samsung Wireless LAN Adapter

1. Schließen Sie den Samsung WLAN-Adapter an den Anschluss USB1(HDD) oder USB2 des Fernsehgeräts an. N Sie müssen den WLAN-Adapter von Samsung (WIS09ABGN) verwenden, wenn Sie mit einem Drahtlosnetzwerk arbeiten möchten. N Der WLAN-Adapter von Samsung ist gesondert erhältlich. Der WLAN-Adapter WIS09ABGN wird bei Spezialanbietern, Internetshops und bei Samsungparts.com angeboten. N Wenn Sie mit einem Drahtlosnetzwerk arbeiten möchten, müssen Sie Ihr Fernsehgerät an einen drahtlosen IP-Sharer anschließen. Wenn der drahtlose IP-Sharer DHCP unterstützt, kann Ihr Fernsehgerät über DHCP oder über eine statische IP-Adresse mit dem Drahtlosnetzwerk verbunden werden. N Der WLAN-Adapter von Samsung unterstützt IEEE 802.11A, IEEE 802.11B, IEEE 802.11G, IEEE 802.11N. Wenn Sie DLNAVideo über die IEEE 802.11B/G-Verbindung anzeigen, wird das Videobild möglicherweise nicht ohne Stockungen angezeigt. N Wenn Ihr IP-Sharer eine deaktivierbare Funktion anbietet, um einen Verbindungstest mittels Ping durchzuführen, so aktivieren Sie diese Funktion.

Deutsch - 25 BN68-02325A-04Ger.indb 25

2009-10-08 �� 10:03:29

N Wählen Sie einen zurzeit unbenutzten Kanal für den drahtlosen IP-Sharer. Wenn der für den drahtlosen IP-Sharer eingestellte Kanal von einem anderen Gerät in der Nähe belegt ist, führt dies zu Störungen und die Datenübertragung scheitert. N Wenn Sie ein anderes Sicherheitssystem als die nachfolgend angeführten verwenden, so kann dies zusammen mit dem Fernsehgerät nicht eingesetzt werden. • Es werden nur folgende Sicherheitsschlüssel für den Zugangspunkt (drahtloser IP-Sharer) unterstützt. 1) Authentifizierungsmodus : OPEN, SHARED, WPAPSK, WPA2PSK 2) Verschlüsselungsmethode : WEP, TKIP, AES • Es werden nur folgende Sicherheitsschlüssel für den Ad-Hoc-Modus unterstützt. 1) Authentifizierungsmodus : SHARED, WPANONE 2) Verschlüsselungsmethode : WEP, TKIP, AES N Wenn Ihr Zugangspunkt WPS (Wi-Fi Protected Setup) unterstützt, können Sie die Netzwerkverbindung mittels PBC (Push Button Configuration) oder PIN (Personal Indentification Number) herstellen. WPS konfiguriert den SSID- und WPASchlüssel in jedem Modus automatisch. N Wenn das Gerät nicht zertifiziert ist, kann es die Verbindung zum Fernseher möglicherweise nicht über den WLANAdapter von Samsung herstellen.

¦ Konfigurieren des Netzwerks ❑ Netzwerktyp

Kabel Anschließen an das Netzwerk mit einem Kabel.

Drahtlos Drahtloser Netzanschluss.

Sendungsoptionen Sicherheit

Wählen Sie den Kabelzugang oder den Funkzugang als Methode für die Netzwerkverbindung. N Dieses Menü wird nur aktiviert, wenn der WLAN-Adapter von Samsung angeschlossen ist.

❑ Eingang einrichten ■

Kabelnetzwerk einrichten (wenn Netzwerktyp auf Kabel eingestellt ist) N Überprüfen Sie, ob das Netzwerkkabel angeschlossen ist. ● IP-Konfiguration → Auto / Manuell ● Netzwerktest: Sie können den Netzwerkverbindungsstatus nach dem Einrichten des Netzwerks testen bzw. bestätigen. N Verbindung zum drahtgebundenen Netzwerk nicht möglich Wenn Ihr Internet-Provider die MAC-Adresse des Geräts registriert hat, mit dem die erste Internetverbindung hergestellt wurde und diese MAC-Adresse bei jeder Verbindung zum überprüft, besteht die Möglichkeit, dass Ihr Fernsehgerät keine Internetverbindung herstellen kann, da dessen MAC-Adresse von der des Geräts abweicht. Fragen Sie in diesem Fall Ihren Internetprovider, auf welche Weise die Verbindung durch andere Geräte als Ihren PC (z. B. Ihr Fernsehgerät) hergestellt werden kann. Wenn Ihr Internet-Provider eine Kennung oder ein Kennwort erfordert, um die Verbindung zum Internet (Netzwerk) herzustellen, kann Ihr Fernsehgerät möglicherweise keine Internetverbindung aufbauen. In diesem Fall müssen Sie Ihre Kennung oder Ihr Kennwort eingeben, wenn die Verbindung mit dem Internet über den Internet-Sharer (Router) hergestellt wird. Die Internetverbindung kann auch aufgrund von Problemen mit der Firewall fehlschlagen. Setzen Sie sich in diesem Fall mit Ihrem Internetprovider in Verbindung. Wenn Sie selbst noch dann keine Internetverbindung aufbauen können, wenn Sie die Anweisungen Ihres Internet-Providers eingehalten haben, setzen Sie sich mit Samsung Electronics in Verbindung.

Kabelnetzwerk einrichten-Auto Wenn Sie das Netzwerkkabel anschließen und DHCP wird unterstützt, werden die Einstellungen für das Internetprotokoll (IP) automatisch konfiguriert. 1. Stellen Sie Netzwerktyp auf Kabel. 2. Wählen Sie Kabelnetzwerk einrichten. 3. Stellen Sie IP-Konfiguration auf Auto. N Das Internetprotokoll wird automatisch eingestellt. 4. Wählen Sie Netzwerktest, um die Netzwerkverbindung zu überprüfen.

Kabelnetzwerk einrichten IP-Konfiguration

Netzwerktest IP-Adresse

U Navig. E Eingabe R Zurück

Deutsch - 26 BN68-02325A-04Ger.indb 26

2009-10-08 �� 10:03:29

Kabelnetzwerk einrichten-Manuell Wenn Sie das Fernsehgerät mittels einer statischen IP-Adresse mit dem LAN verbinden möchten, müssen Sie das Internetprotokoll (IP) konfigurieren. 1. Stellen Sie Netzwerktyp auf Kabel. 2. Wählen Sie Kabelnetzwerk einrichten. 3. Stellen Sie IP-Konfiguration auf Manuell.

Kabelnetzwerk einrichten IP-Konfiguration

Netzwerktest IP-Adresse

4. Geben Sie die Parameter für IP-Adresse, Teilnetzmaske, Gateway und DNS-Server ein. N Drücken Sie die Zifferntasten auf der Fernbedienung, wenn Sie das Netzwerk manuell einstellen.

U Navig. E Eingabe R Zurück

5. Wählen Sie Netzwerktest, um die Netzwerkverbindung zu überprüfen. ■

Drahtlos-Netzwerk einrichten N Dieses Menü wird nur aktiviert, wenn der WLAN-Adapter von Samsung angeschlossen ist. ● IP-Konfiguration → Auto / Manuell ● Netzwerktest: Sie können den Netzwerkverbindungsstatus nach dem Einrichten des Netzwerks testen bzw. bestätigen. N Keine Verbindung mit einem Zugangspunkt. Möglicherweise kann Ihr Fernsehgerät keinen Zugangspunkt finden, der mit privater SSID konfiguriert ist. Ändern Sie in diesem Fall die Einstellungen für den Zugangspunkt, und versuchen Sie es erneut. Wenn Ihr Internet-Provider die MACAdresse des Geräts registriert hat, mit dem die erste Internetverbindung hergestellt wurde und diese MAC-Adresse bei jeder Verbindung zum überprüft, besteht die Möglichkeit, dass Ihr Fernsehgerät keine Internetverbindung herstellen kann, da dessen MAC-Adresse von der des Geräts abweicht. Fragen Sie in diesem Fall Ihren Internetprovider, auf welche Weise die Verbindung durch andere Geräte als Ihren PC (z. B. Ihr Fernsehgerät) hergestellt werden kann. Wenn Sie selbst noch dann keine Internetverbindung aufbauen können, wenn Sie die Anweisungen Ihres Internet-Providers eingehalten haben, setzen Sie sich mit Samsung Electronics in Verbindung. ● Wählen Sie ein Netzwerk • Zugangspunkt: Sie können wählen, welcher IP-Sharer verwendet werden soll, wenn Sie ein Drahtlosnetzwerk nutzen. Drahtlos-Netzwerk einrichten N Wenn in der Liste der Zugangspunkte kein drahtloser Zugangspunkt enthalten ist, SicherSchl. drücken Sie die rote Taste. Zahl A B C D E F N Sobald die Verbindung aufgebaut ist, wird automatisch wieder das Fenster Löschen Fertig angezeigt. N Sie haben einen Zugangspunkt mit Authentifizierung gewählt: n Navig. `~9 Zahl E Eingabe R Zurück Der Eingabebildschirm für den Sicherheitsschlüssel wird geöffnet. Geben Sie den Sicherheitsschlüssel ein und drücken Sie die blaue Taste auf der Fernbedienung. N Wenn Sie als Sicherheitsverschlüsselung WEP verwenden, können Sie bei der Eingabe des Sicherheitsschlüssels die Zahlen von 0 bis 9 und die Buchstaben von A bis F verwenden.

Verbinden mit WPS (Wi-Fi Protected Setup) ●

Wenn der Schlüssel bereits eingestellt ist: Wählen Sie in der Liste der Zugangspunkte WPS. N Sie haben die Wahl zwischen PBC, PIN, Schlüssel.

Drahtlos-Netzwerk einrichten Wählen Sie ein Netzwerk

Anschließen mit PBC: Wählen Sie PBC (Push Button Configuration). Drücken Sie innerhalb von 2 Minuten die PBC-Taste am Zugangspunkt und warten Sie bis die Verbindung hergestellt ist.

U Navig. E Eingabe R Zurück

Drücken Sie die PBC-Taste am Zugangspunkt. Name des Zugangspunkts : AP_1 Storno

Anschließen mit PIN: Wählen Sie eine PIN (Personal Identification Number). Drücken Sie auf OK, nachdem Sie beim Einrichten des Zugangspunkts die PIN-Nummer des Fernsehers eingegeben haben. Name des Zugangspunkts : AP_1 N Es wird eine Meldung mit dem PIN-Code angezeigt. Geben Sie am Zugangspunkt PIN-Nummer : 12345678 innerhalb von 2 Minuten den PIN-Code ein. Wählen Sie OK und warten Sie auf OK Storno den Verbindungsaufbau. N Wiederholen Sie den Versuch, wenn die Verbindung nicht hergestellt wird. N Wenn die Verbindung trotz des erneuten Versuchs nicht wieder aufgebaut wird, setzen Sie den Zugangspunkt zurück. Einzelheiten entnehmen Sie bitte dem Handbuch des jeweiligen Zugangspunkts. Drahtlos-Netzwerk einrichten

Vwerbinden mit Schlüssel: Wenn Sie Schlüssel. wählen, wird das Eingabefenster angezeigt. Geben Sie den Sicherheitsschlüssel ein, und drücken Sie die Taste Blau. N Wiederholen Sie den Versuch, wenn die Verbindung nicht hergestellt wird.

A B C D E F G H I J K L M N O P Q R S T U V W X Y Z Zahl Klein Löschen Fertig

n Navig. `~9 Zahl E Eingabe R Zurück

2009-10-08 �� 10:03:31

Drahtlos-Netzwerk einrichten Wenn der Schlüssel nicht eingestellt ist: Wenn die Sicherheitseinstellung eines 3/9 Zugangspunkts, der WPS unterstützt, NONE lautet, können Sie PBC, PIN, Keine Sicherheit Wählen Sie ein Netzwerk sson wählen. Mit Keine Sicherheit können Sie die Verbindung zum Zugangspunkt direkt und ohne PBC jee PIN die WPC-Funktion herstellen. Suchlauf AP_1 Keine Sicherheit Ad-hoc Ap_2 N Der Prozess bei PBC, PIN entspricht dem oben beschriebenen. Siehe " Wenn der Schlüssel bereits eingestellt ist. U Navig. E Eingabe R Zurück N Wiederholen Sie den Versuch, wenn die Verbindung nicht hergestellt wird. • Ad-hoc: Mit dem WLAN-Adapter von Samsung können Sie die Verbindung zu einem Mobilgerät mit Hilfe eines Peer-toPeer-Netzwerks auch ohne Zugriffspunkt herstellen.

So stellen Sie eine Verbindung mit einem neuen Ad-hoc 1. Wählen Sie Wählen Sie ein Netzwerk, um die Geräteliste zu öffnen. 2. In der Geräteliste drücken Sie die blaue Taste auf der Fernbedienung, oder Sie wählen Ad-hoc. N Die Meldung Die Meldung Möglicherweise ist das vorhandene Netzwerk funktional eingeschränkt. Möchten Sie die Netzwerkverbindung wechseln? wird angezeigt.

Die Meldung Möglicherweise ist das vorhandene Netzwerk funktional eingeschränkt. Möchten Sie die Netzwerkverbindung wechseln?

3. Geben Sie den generierten Name des Netzwerks (SSID) : und den Schlüssel in das Gerät ein, mit dem Sie sich verbinden möchten.

So stellen Sie eine Verbindung mit einem vorhandenen Ad-hoc-Gerät her: 1. Wählen Sie Wählen Sie ein Netzwerk, um die Geräteliste zu öffnen. 2. Wählen Sie eine Gerät aus der Geräteliste. 3. Wenn ein Sicherheitsschlüssel erforderlich ist, geben Sie diesen erneut ein. N Wenn das Netzwerk nicht fehlerfrei arbeitet, kontrollieren Sie noch einmal den Name des Netzwerks (SSID): und den Schlüssel. Wenn der Schlüssel falsch ist, kann dies die Ursache für die Störung sein.

Drahtlos-Netzwerk einrichten-Auto Wenn Sie eine Verbindung zu einem Zugangspunkt herstellen möchten, muss dieser DHCP unterstützen. Nur Geräte, die den Ad-hoc-Modus unterstützen, können ohne DHCP angeschlossen werden. 1. Stellen Sie Netzwerktyp auf Drahtlos. 2. Wählen Sie Drahtlos-Netzwerk einrichten. 3. Stellen Sie IP-Konfiguration auf Auto. N Das Internetprotokoll wird automatisch eingestellt.

Drahtlos-Netzwerk einrichten IP-Konfiguration

Netzwerktest Wählen Sie ein Netzwerk

U Navig. E Eingabe R Zurück

4. Wählen Sie mit Wählen Sie ein Netzwerk ein Netzwerk aus. 5. Wählen Sie Netzwerktest, um die Netzwerkverbindung zu überprüfen. Drahtlos-Netzwerk einrichten

Drahtlos-Netzwerk einrichten-Manuell

1. Stellen Sie Netzwerktyp auf Drahtlos.

2. Wählen Sie Drahtlos-Netzwerk einrichten.

Wählen Sie ein Netzwerk

3. Stellen Sie IP-Konfiguration auf Manuell.

4. Geben Sie die Parameter für IP-Adresse, Teilnetzmaske, Gateway und DNS-Server ein. N Drücken Sie die Zifferntasten auf der Fernbedienung, wenn Sie das Netzwerk manuell einstellen.

U Navig. E Eingabe R Zurück

5. Wählen Sie mit Wählen Sie ein Netzwerk ein Netzwerk aus. 6. Wählen Sie Netzwerktest, um die Netzwerkverbindung zu überprüfen.

Deutsch - 28 BN68-02325A-04Ger.indb 28

2009-10-08 �� 10:03:32

Eingang / UNTERSTÜTZUNG ¦ Menü Eingang ❑ Quellen

Hiermit wählen Sie, ob das Fernsehgerät mit einem Fernsehsignal versorgt wird oder an andere externe Signaleingänge wie z. B. DVD- bzw. Blu-Ray-Player oder an einen Kabelreceiver / Satellitenreceiver (Set-Top Box) angeschlossen ist. Stellen Sie die gewünschte Signalquelle ein. O Drücken Sie die Taste SOURCE auf der Fernbedienung, um eine externe Signalquelle anzuzeigen. Stellen Sie mit der TV-Taste den TV-Modus ein. TV / Ext.1 / Ext.2 / AV / Komp. / PC / HDMI1 / HDMI2 / HDMI3/DVI / HDMI4 / USB1 / USB2 N Sie können nur solche externen Geräte wählen, die an das Fernsehgerät angeschlossen sind. Bei Quellen werden die angeschlossenen Signalquellen hervorgehoben und am Anfang dargestellt. Nicht angeschlossene Signalquellen werden am Ende der Liste dargestellt. N Wenn USB-Geräte an die USB1(HDD)- und USB2-Stecker angeschlossen sind, werden sie als USB1 und USB2 angezeigt. N Ext. und PC bleiben immer aktiviert. N Verwenden der Farbtasten auf der Fernbedienung in Verbindung mit der Kanalliste. • Rot (Aktual.): Aktualisieren der angeschlossenen externen Geräte. Drücken Sie diese Taste, wenn Ihr Eingangsgerät angeschaltet und angeschlossen ist, aber nicht in der Liste erscheint. • TOOLS (Extras): Anzeigen der Menüs Name bearb. und Information.

VCR / DVD / Kabel-STB / Sat-STB / PVR-STB / AV-Receiver / Spiel / Camcorder / PC / DVI-Geräte / TV / IPTV / Blu-ray / HD DVD / DMA Vergeben Sie Namen für die an die Eingangsbuchsen angeschlossenen Geräte, um die Auswahl der Signalquelle zu vereinfachen. N Wenn ein PC mit einer Auflösung von 1920 x 1080 bei 60 Hz an den Anschluss HDMI IN 3(DVI) angeschlossen wird, stellen Sie unter Name bearb. im Modus Eingang den HDMI3/DVI-Modus auf DVI-Geräte ein. N Wenn Sie ein HDMI/DVI-Kabel mit dem HDMI IN 3(DVI)-Anschluss verbinden, stellen Sie den HDMI3/DVI-Modus im Bereich Name bearb. des Modus Eingang auf DVI-Geräte ein. In diesem Fall ist ein gesonderter Audioanschluss erforderlich.

¦ Menü Unterstützung ❑ Rechtliche Hinweise Unterstützung

Lesen Sie die rechtlichen Hinweise und den allgemeinen Haftungsausschluss hinsichtlich der Inhalte und Dienste Dritter. N Der Haftungsausschluss kann sich je nach Land unterscheiden.

Produktdemo Eigendiagnose Software-Update HD-Anschlussplan Samsung kontaktieren

Mit diesem Gerätehandbuch erhalten Sie Informationen zu den wichtigsten Funktionen dieses Fernsehgeräts. Die mit dieser Funktion zur Verfügung gestellten Beschreibungen liegen nur in englischer Sprache vor.

Deutsch - 29 BN68-02325A-04Ger.indb 29

2009-10-08 �� 10:03:32

Verwenden der Fernbedienungstasten im Menü für das Produktdemo. Taste Gelbe Taste ◄/►

ENTERE RETURN EXIT Vorgang Zeigt den nacheinander den Inhalt des Produktdemo an. (Auto Play) Cursor bewegen und Elemente auswählen. Markiertes Element auswählen. Zurück zum vorherigen Menü. Beenden der aktuellen Funktion und wechseln zum Hauptmenü des Produktdemo.

Bildtest Eigendiagnose Bei schlechter Bildqualität führen Sie einen Bildtest durch. Prüfen Sie das bunte Testbild auf Bildtest ▶ dem Bildschirm um festzustellen, ob das Problem weiterhin besteht. Audiotest ● Ja: Wenn das Testbild nicht angezeigt wird oder wenn es verrauscht ist, wählen Sie Ja. Signalinformation Möglicherweise liegt ein Problem mit dem Fernsehgerät vor. Hilfe erhalten Sie in diesem U Navig. E Eingabe R Zurück Fall beim beim Callcenter von Samsung. ● Nein: Wenn das Testbild fehlerlos angezeigt wird, wählen Sie Nein. Möglicherweise liegt ein Problem mit Ihrer Haustechnik vor. Bitte überprüfen Sie sämtliche Anschlüsse noch einmal. Wenn das Problem weiterhin besteht, schlagen Sie im Benutzerhandbuch für das externe Gerät nach.

Audiotest Bei schlechter Tonqualität führen Sie einen Audiotest durch. Sie können die Tonqualität kontrollieren, indem Sie über den Fernseher ein im Gerät gespeicherte Melodie abspielen. N Wenn die Fernsehlautsprecher keinen Ton ausgeben, müssen Sie vor dem Audiotest sicherstellen, dass Lautsprecherauswahl im Audiomenü auf TV-Lautsprecher eingestellt ist. N Die Melodie ist im Test auch dann zu hören, wenn Lautsprecherauswahl auf Ext. Lautsprecher eingestellt ist, oder wenn der Ton mit der Taste MUTE stumm geschaltet wurde. ● Ja: Wenn Sie den Ton beim Test nur durch einen Lautsprecher oder gar nicht hören, wählen Sie Ja. Möglicherweise liegt ein Problem mit dem Fernsehgerät vor. Hilfe erhalten Sie in diesem Fall beim beim Callcenter von Samsung. ● Nein: Wenn Sie den Ton über die Lautsprecher hören können, wählen Sie Nein. Möglicherweise liegt ein Problem mit Ihrer Haustechnik vor. Bitte überprüfen Sie sämtliche Anschlüsse noch einmal. Wenn das Problem weiterhin besteht, schlagen Sie im Benutzerhandbuch für das externe Gerät nach.

Signalinformation (nur Digitalkanäle) Im Gegensatz zu analogen Kanälen, deren Empfangsqualität von "verregnet" bis ungestört variieren kann, zeichnen sich digitale Kanäle (HDTV) dadurch aus, dass sie entweder perfekte Empfangsqualität bieten oder gar keinen Empfang ermöglichen. Deshalb können Sie anders als bei Analogkanälen keine Feinabstimmung vornehmen. Sie können aber Ihre Antenne so einstellen, dass der Empfang der verfügbaren Digitalkanäle besser wird. N Wenn die Signalstärkeanzeige ein schwaches Signal anzeigt, verändern Sie die Position Ihre Antenne so, dass die Signalstärke zunimmt. Machen Sie dies solange, bis Sie die optionale Ausrichtung mit dem stärksten Signal gefunden haben.

Deutsch - 30 BN68-02325A-04Ger.indb 30

2009-10-08 �� 10:03:32

❑ Software-Update Möglicherweise wird Samsung in der Zukunft Upgrades der TV-Firmware anbieten. Diese Upgrades können über das Fernsehen ausgeführt werden, sofern es an das Internet angeschlossen ist, oder durch Herunterladen der neuen Firmware von samsung.com auf ein USB-Speichergerät. N Aktuelle Version, wenn die Software bereits im Fernsehgerät installiert ist. N Alternative Software (Sicherung) zeigt die alte Version an, die ersetzt wird. N Die Software wird angegeben als Jahr/Monat/Tag_Version. Je aktueller das Datum, desto neuer die Softwareversion. Installieren Sie möglichst immer die aktuellste Version. ■

PER USB Legen Sie ein USB-Laufwerk mit dem gespeicherten Firmwareupgrade von samsung.com in das Fernsehgerät ein. Achten Sie beim Einspielen des Upgrades darauf, die Stromversorgung nicht zu unterbrechen und das USB-Laufwerk nicht zu entfernen. Das Fernsehgerät wird automatisch ab- und wieder angeschaltet, sobald das Firmwareupgrade abgeschlossen ist. Überprüfen Sie die Firmwareversion, nachdem das Upgrade durchgeführt wurde (die neue Version hat eine höhere Nummer als die ältere Version). Nachdem die Software aktualisiert wurde, sind die Video- und Audioeinstellungen wieder auf die werkseitigen Standardwerte zurückgesetzt. Wir empfehlen, diese Werte aufzuschreiben, damit Sie sie nach dem Upgrade einfach wieder einstellen können.

Seitenverkleidung des Fernsehgeräts

Software-Update Aktuelle Version

PER Channel Update im Standby

Alternative Software

U Navig. E Eingabe R Zurück

PER Channel Aktualisierung der Software über das Sendesignal. N Wenn Sie diese Funktion während des Übertragungszeitraums für Software wählen, sucht die Funktion nach verfügbarer Software und lädt sie herunter. N Die zum Herunterladen der Software erforderliche Zeit hängt vom Signalstatus ab.

Update im Standby Um die Softwareaktualisierung mit eingeschaltetem Hauptnetz fortzusetzen, wählen Sie mit den Tasten ▲ oder ▼ „Ein“ aus. 45 Minuten nach Beginn des Standbymodus wird die manuelle Aktualisierung automatisch ausgeführt. Da intern die Stromversorgung für das Gerät eingeschaltet ist, kann der LCD-Bildschirm leicht beleuchtet sein. Dieser Zustand kann etwas mehr als eine Stunde andauern, bis die Softwareaktualisierung abgeschlossen ist.

Alternative Software (Sicherung) Wenn es ein Problem mit der neuen Firmware gibt, durch das der Betrieb beeinflusst wird, können Sie die neue Software durch die vorherige Version ersetzen. N Wenn die Software geändert wurde, wird die vorhandene Software angezeigt. N Sie können die aktuelle Software durch die alternative Software ersetzen, indem Sie "Alternative Software" wählen.

❑ HD-Anschlussplan In diesem Menü wird die Verbindungsmethode für optimale HDTV-Qualität vorgeschlagen. Beachten Sie diese Informationen, wenn Sie externe Geräte an den Fernseher anschließen.

❑ Samsung kontaktieren Zeigen Sie diese Informationen an, wenn Ihr Fernseher nicht ordnungsgemäß arbeitet oder wenn Sie die Software aktualisieren möchten. Sie finden hier Informationen zum Callcenter, zum Gerät und zum Herunterladen der Softwaredateien.

Deutsch - 31 BN68-02325A-04Ger.indb 31

2009-10-08 �� 10:03:32

Media Play (USB & DLNA) ¦ Anschließen eines USB-Geräts 1. Drücken Sie zum Einschalten des Computers die POWER-Taste. 2. Schließen Sie ein USB-Gerät mit Foto-, Musik und/oder Filmdateien an die USB1(HDD) oder USB2 seitlich am Fernsehgerät an.

Seitenverkleidung des Fernsehgeräts

3. Wenn das Fenster zur Auswahl der Anwendung angezeigt wird, drücken Sie auf die Taste ENTERE, um Media Play (USB & DLNA) zu wählen. oder N MTP (Media Transfer Protocol) wird nicht unterstützt. N Als Dateisystem wird ausschließlich FAT16, FAT32 und NTFS unterstützt. USB-Laufwerk N Einige Typen von USB-Digitalkameras und -Audiogeräten sind eventuell nicht mit diesem Fernseher kompatibel. SUM N Media Play unterstützt ausschließlich USB-Massenspeichergeräte vom Typ MSC (Mass Storage Class). MSC-Geräte sind Massenspeicher zur Übertragung von Daten. Beispiele für MSC sind Thumb-Laufwerke und Flash PHOTO Card-Lesegeräte sowie USB HDD (USB-HUB wird nicht unterstützt). N Stellen Sie die Verbindung direkt zum USB-Anschluss Ihres Fernsehgeräts her. Wenn Sie eine gesonderte Kabelverbindung verwenden, können USBKompatibilitätsprobleme auftreten. Photo Music Movie Setup N Ehe Sie Ihr Gerät an das Fernsehgerät anschließen, sichern Sie Ihre Dateien, R Zurück Gerät SUM um eventuellem Datenverlust vorzubeugen. SAMSUNG haftet nicht für Verlust und Beschädigung von Daten. N Schließen Sie eine USB-Festplatte an den dafür reservierten Anschluss an: USB1(HDD). Wenn das angeschlossene Gerät allerdings eine hohe elektrische Leistung abfordert, kann USB1(HDD) es möglicherweise nicht versorgen. N Trennen Sie das USB-Gerät nicht, solange Daten geladen werden. N MSC unterstützt MP3- und JPEG-Dateien, wogegen PTP-Geräte nur JPEG-Dateien unterstützen. N Je höher die Auflösung des Bilds, desto länger dauert es, um es auf dem Bildschirm anzuzeigen. N Die maximal unterstützte JPEG-Auflösung beträgt 15360 x 8640 Pixel. N Bei nicht unterstützten oder beschädigten Dateien wird die Meldung "Dateiformat wird nicht unterstützt" angezeigt. N Wenn der Sortierschlüssel auf "Basisansicht" eingestellt ist, können bis zu 1000 Dateien in einem Ordner angezeigt werden. Mit dem anderen Sortierschlüssel sind bis zu 10000 Dateien möglich. N MP3-Dateien mit DRM, die von einer nicht-lizenzfreien Site heruntergeladen worden sind, können nicht abgespielt werden. Digital Rights Management (DRM) ist eine Technologie, die das Erstellen von Inhalten und die Distribution und das Management der Inhalte integriert und umfassend unterstützt. Dies beinhaltet den Schutz der Rechte und der Interessen der Content-Provider, die Verhütung von unerlaubtem Kopieren der Inhalte sowie das Management von Abrechnung und Bezahlung. N Wenn Sie zu einem anderen Foto wechseln, kann das Laden einige Sekunden dauern. In diesem Fall wird das Ladesymbol angezeigt. N Wenn mehr als 2 PTP Geräte angeschlossen sind, können Sie nur jeweils eines verwenden. N Wenn mehr als ein MSC-Gerät angeschlossen ist, werden einige davon möglicherweise nicht anerkannt. Wenn ein Gerät hohe elektrische Leistung (mehr als 500 mA oder 5 V) abfordert, wird es möglicherweise nicht versorgt. N Wenn eine Überstrom-Warnung (Ausfall, neues Gerät hinzufügen. Überstrom an USB1/USB2) angezeigt wird, während Sie ein USB-Gerät anschließen oder verwenden, wird das Gerät möglicherweise nicht erkannt oder weist eine Störung auf. 851,86 MB/993,02 MB Frei

Verwenden der Fernbedienungstasten im Menü Media Play Taste ▲/▼/◄/►

∂/∑ RETURN TOOLS ∫ π/μ INFO MEDIA.P

< P >, EXIT, TV Vorgang Cursor bewegen und Elemente auswählen. Markiertes Element auswählen. Bei der Wiedergabe einer Diashow, eines Films oder eine Musikdatei: - Durch Drücken der Taste ENTERE während der Wiedergabe wird die Wiedergabe unterbrochen. - Durch erneutes Drücken der Taste ENTERE während der Wiedergabe wird die Wiedergabe fortgesetzt. Wiedergabe oder Pause der Diashow oder Musik- bzw. Filmdatei. Zurück zum vorherigen Menü. Ausführen verschiedener Funktionen aus dem Foto-, Musik- und Filmmenü. Anhalten der aktuellen Diashow und Musik- oder MP3-Datei. Wechsel zur vorherigen Gruppe/nächsten Gruppe. Anzeigen von Dateiinformationen. Beenden des Modus Media Play. Beenden des Modus Media Play und Rückehr in den TV-Modus.

Deutsch - 32 BN68-02325A-04Ger.indb 32

2009-10-08 �� 10:03:33

¦ Media Play funktion Mit dieser Funktion können Sie auf einem USB-Speichermedium (MSC) gespeicherte Foto-, Musik und/oder Filmdateien anzeigen bzw. wiedergeben. N Möglicherweise treten bei lizenzfreien Multimediadateien weniger Probleme auf.

Starten des Modus Media Play (USB & DLNA). 1. Drücken Sie die Taste MENU. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option Anwendung, und drücken Sie dann die Taste ENTERE. 2. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option Media Play (USB & DLNA), und drücken Sie dann die Taste ENTERE. N Das Menü Media Play (USB & DLNA) wird geöffnet. O Drücken Sie die MEDIA.P-Taste auf der Fernbedienung, um das Media PlayMenü anzuzeigen. O Drücken Sie die Taste SOURCE auf der Fernbedienung, um die Liste der Signalquellen anzuzeigen. Drücken Sie dann auf ▲ oder ▼, und wählen Sie USB. 3

851,86 MB/993,02 MB Frei

Drücken Sie die rote Taste und dann ▲ oder ▼, um den USB-Speicher zu wählen. Drücken Sie die Taste ENTERE. N Diese Funktion unterscheidet sich, je nachdem welches USB-Speichergerät / DLNA-Gerät verwendet wird. N Der Name des USB-Geräts wird links unten auf dem Bildschirm angezeigt.

4. Drücken Sie die Tasten ◄ oder ►, um ein Symbol (Photo, Music, Movie, Setup) auszuwählen, und drücken Sie dann die Taste ENTERE. N Um den Media Play-Modus zu beenden, drücken Sie auf der Fernbedienung die Taste MEDIA.P.

Sicheres Entfernen von USB-Geräten

Sie können das Gerät sicher vom Fernsehgerät entfernen. 1. Drücken Sie die TOOLS-Taste in der Dateiliste von Media Play oder während eine Diashow oder Musik- bzw. Filmdatei wiedergegeben wird. 2. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option Sicher entfernen und drücken Sie dann die Taste ENTERE .

Diashow Gruppe abspielen Information Sicher entfernen 1235.jpg

Favoriten-Einst. Wählen T Extras R Zurück

3. Entfernen Sie das USB-Gerät sicher vom Fernsehgerät.

Bildschirmanzeige Farbe

Abschnitt mit der Liste der Sortierschlüssel

Abschnitt mit der Gruppenliste

Abschnitt mit der Dateiliste 1231.jpg

Favoriten-Einst. Wählen T Extras R Zurück

Wechseln Sie mit den Auf- und Ab-Tasten entweder zu "Abschnitt mit der Liste der Sortierschlüssel", "Abschnitt mit der Gruppenliste" oder zu "Abschnitt mit der Dateiliste". Wählen Sie einen Abschnitt und drücken Sie auf die Taste ◄ oder ►, um einen Eintrag auszuwählen. 1 Aktueller Sortierschlüssel: Dieses Feld zeigt die aktuell eingestellte Sortierreihenfolge. Drücken Sie zum Ändern des Standards für die Sortierung der Dateien die Taste ◄ oder ►. 2 Anzeigegruppen: Zeigt die detaillierten Dateigruppen sortiert nach dem gewählten Sortierschlüssel an. Die Sortiergruppe mit der ausgewählten Musikdatei wird hervorgehoben. 3 Ausgewählte Datei: Die gewählte Datei können Sie nun steuern. Foto- und Filmdateien werden als Miniaturbilder angezeigt. 4 Aktuelles Gerät: Zeigt den Namen des aktuell ausgewählten Geräts an. Wählen Sie mit der roten Taste ein Gerät. • Rote Taste (Gerät): Dient zur Auswahl eines angeschlossenen Geräts.

Deutsch - 33 BN68-02325A-04Ger.indb 33

2009-10-08 �� 10:03:37

5 Hilfe • Grüne Taste (Favoriten-Einst.): Ändert die Favoriteneinstellung für die gewählte Datei. Drücken Sie diese Taste so oft, bis der gewünschte Wert angezeigt wird. • Gelbe Taste (Wählen): Hiermit wählen Sie eine Datei aus der Dateiliste aus. Die ausgewählten Dateien werden mit dem Symbolcgekennzeichnet. Drücken Sie die gelbe Taste noch einmal, um die Auswahl einer Datei zu stornieren. • TOOLS-Taste (Extras): Hiermit zeigen Sie die Optionsmenüs an. (Der Inhalt des Optionsmenüs richtet sich nach dem jeweiligen Status.) 6 Informationen zur Auswahl von Elementen: Zeigt die Anzahl der Dateien an, die durch Drücken der gelben Taste ausgewählt wurden.

¦ Sortieren der Foto- / Musik- / Filmliste ❑ Basisansicht Zeigt die Ordner auf dem USB-Speichergerät an. Wenn Sie einen Ordner auswählen und die Taste ENTERE drücken, werden nur die Filmdateien im gewählten Ordner angezeigt. N Bei Sortierung anhand der Basisansicht können Sie keine Favoritendateien festlegen.

Favoriten-Einst. Wählen T Extras R Zurück

❑ Preference → FFF / FFF / FFF / FFF Hiermit werden die Dateien nach den Vorlieben (Favoriten) sortiert. N Ändern der Favoriteneinstellungen Markieren Sie das gewünschte Foto in der Fotoliste und drücken Sie dann so oft die grüne Taste, bis die gewünschte Einstellung angezeigt wird. N Die Sterne dienen nur zum Gruppieren. So hat zum Beispiel ein Eintrag mit 3 Sternen keinerlei Priorität vor dem Eintrag mit einem Stern.

❑ Ordner Hiermit werden die Fotos nach Ordnern sortiert. Wenn es auf dem USB-Speicher viele Ordner gibt, werden die Fotodateien nach Ordnern sortiert. Die Filmdatei im Stammordner erscheint als erste und die anderen Dateien werden ordnerweise nach Namen sortiert angezeigt.

Favoriten-Einst. Wählen T Extras R Zurück

❑ Zeitstrahl (Photo / Movie) Hiermit werden die Filmtitel nach Symbol/Nummer/Anfangsbuchstabe/Spezial sortiert.

❑ Titel (Music / Movie) Hiermit werden die Musikdateien nach Symbol/Nummer/Anfangsbuchstabe/Spezial sortiert, und die Musikdatei wird gezeigt.

Favoriten-Einst. Wählen T Extras R Zurück

Photo ❑ Farbe → Rot / Gelb / Grün / Blau / Magenta / Schwarz / Grau / Jedes Alter Hiermit werden die Fotos nach der Farbe sortiert. Sie können die Farbinformation des Fotos ändern. N Aktivieren Sie Farbansicht verwenden im Setup-Menü, ehe Sie Fotos nach der Farbe sortieren.

Music ❑ Interpret Hiermit werden die Musikdateien nach Symbol/Nummer/Anfangsbuchstabe/Spezial des Interpreten sortiert.

❑ Stimmung → Dynamisch / Rhythmisch / Traurig / Aufregend / Ruhig / Jedes Alter Hiermit sortieren Sie die Musikdateien nach der Stimmung. Sie können die Informationen zur Stimmung der Musik ändern.

❑ Genre Hiermit sortieren Sie die Musikdateien nach dem Genre.

Deutsch - 34 BN68-02325A-04Ger.indb 34

2009-10-08 �� 10:03:41

¦ Optionsmenü für Foto- / Musik- / Filmliste 1. Drücken Sie die Taste MEDIA.P. Basisansicht Erstellung

2. Wählen Sie durch Drücken der Tasten ◄ oder ► die Option Photo, Music oder Movie, und drücken Sie dann die Taste ENTERE. 3. Wählen Sie mit den Tasten ◄ oder ► die gewünschte Option aus. N Wählen mehrerer Dateien • Wählen Sie mit den Tasten ◄ oder ► die gewünschte Musikdatei. Drücken Sie dann die gelbe Taste. • Wiederholen Sie den obigen Vorgang, um mehrere Dateien auszuwählen. • Links neben dem Namen der gewählten Datei wird das Symbol c angezeigt.

❑ Gruppe abspielen Mit diesem Menübefehl können Sie eine Diashow nur mit den Fotodateien aus der aktuell ausgewählten Sortiergruppe ablaufen lassen.

Sie können die Auswahl aller Dateien aufheben. N Das Zeichen c zur Darstellung der entsprechenden Datei wird ausgeblendet.

Die Informationen zur Foto-/Musik-/Filmdatei werden angezeigt. Sie können die Informationen von Dateien mit den gleichen Verfahren auch während einer Diashow anzeigen. O Drücken Sie die Taste INFO, um Informationen anzuzeigen.

Gruppe abspielen Information Sicher entfernen HaHaHa

Favoriten-Einst. Wählen T Extras R Zurück

❑ Alle abwählen (Wenn mindestens eine Datei gewählt ist)

Favoriten-Einst. Wählen T Extras R Zurück

4. Drücken Sie die Taste TOOLS. N Der Inhalt des Optionsmenüs richtet sich nach dem jeweiligen Status.

Diashow Gruppe abspielen Grp. ändern Information 1236.jpg 1235.jpgentfernen Sicher

Gruppe abspielen Information Sicher entfernen 1235.avi

Favoriten-Einst. Wählen T Extras R Zurück

❑ Sicher entfernen Sie können das Gerät sicher vom Fernsehgerät entfernen.

Photo ❑ Diashow Mit diesem Menübefehl können Sie eine Diashow mit den Fotodateien auf dem USB-Speicher ablaufen lassen.

❑ Grp. ändern (Beim Sortierungsschlüssel Farbe) Sie können die Farbinformationen einer gewählten Fotodatei (oder Gruppe von Dateien) ändern, um sie von einer Farbgruppe in eine andere zu verschieben. N Damit verändern Sie die tatsächliche Farbe des Fotos aber nicht. N Die Gruppeninformationen der aktuellen Datei werden aktualisiert und die Fotos werden in die neue Farbgruppe verschoben. N Wenn Sie die Informationen für mehrere Dateien ändern möchten, wählen Sie die gewünschten Dateien und drücken Sie die gelbe Taste.

Music ❑ Gruppe ändern (Beim Sortierungsschlüssel "Stimmung") Sie können die Informationen zur Stimmung der Musikdateien ändern. Die Gruppeninformationen der aktuellen Datei werden aktualisiert und die Datei wird in die neue Gruppe verschoben. Wenn Sie die Informationen für mehrere Dateien ändern möchten, wählen Sie die entsprechenden Dateien, und drücken Sie die gelbe Taste.

Deutsch - 35 BN68-02325A-04Ger.indb 35

2009-10-08 �� 10:03:45

¦ Optionsmenü für Diashow / Musikwiedergabe / Filmwiedergabe 1. Während einer Diashow (oder beim Anzeigen eines Fotos) der bei der Wiedergabe von Musik oder eines Films drücken Sie die Taste TOOLS, um die Option einzustellen. 2. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option, und drücken Sie dann die Taste ENTERE.

❑ Bildeinstellungen / Toneinstellungen Sie können die Bild- und Toneinstellungen festlegen.

Extras Diashow anhalten

Die Dateiinformationen werden angezeigt.

Zoom Hintergrundmusik Bildeinstellungen

Toneinstellungen Information

Sie können das Gerät sicher vom Fernsehgerät entfernen.

U Navig. E Eingabe e Beenden

Menü der Optionen für Diashows Extras

❑ Diashow anhalten / Diashow starten

Hiermit können Sie eine Diashow starten oder anhalten.

❑ Diashow-Geschw. → Langsam / Normal / Schnell Sie können die Geschwindigkeit der Diashow festlegen. N Diese Funktion ist nur während einer Diashow verfügbar. N Wenn Sie die Tasten π (REW) oder µ (FF) während einer Diashow drücken, können Sie auch deren Abspielgeschwindigkeit ändern.

Toneinstellungen Information Sicher entfernen

U Navig. L Einst. e Beenden

Sie können den in der Diashow verwendeten Effekt bei Bildschirmübergängen auswählen. ■

Keine / Ausblend1 / Ausblend2 / Jalousie / Spirale / Schachbrett / Linear / Treppe / Wischen / Zufall N Diese Funktion ist nur während einer Diashow verfügbar.

Bildeinstellungen Toneinstellungen Bildformat

Einstellung für Text Information Sicher entfernen

U Navig. E Eingabe e Beenden

❑ Drehen Sie können alle auf einem USB-Speichergerät gespeicherten Dateien drehen. N Wenn Sie die Taste ◄ drücken, wird es nacheinander um 270˚, 180˚, 90˚ und 0˚ gedreht. N Wenn Sie die Taste ► drücken, wird das Foto nacheinander um 90˚, 180˚, 270˚ und 0˚ gedreht. N Die gedrehte Datei wird nicht gespeichert.

❑ Zoom Sie können alle auf einem USB-Speichergerät gespeicherten Fotos vergrößern. (x1 → x2 → x4) N Um das vergrößerte Foto zu verschieben, drücken sie die Taste ENTERE und anschließend ▲/▼/◄/►. Beachten Sie, dass die Funktion zum Verschieben deaktiviert ist, wenn das vergrößerte Bild kleiner als das ursprüngliche Fenster ist. N Die vergrößerte Datei wird nicht gespeichert.

❑ Hintergrundmusik Sie können die Hintergrundmusik auswählen, während Sie eine Diashow anzeigen. N Um diese Funktion zu verwenden, müssen auf dem UB-Speicher Musik- und Fotodateien gespeichert sein. N Laden der Musikdateien erforderlich, um in den Hintergrundmusikmodus zu wechseln. Musikdateien aus der Kategorie abspielen, die geladen werden soll.

Menü der Optionen für die Musikwiedergabe ❑ Wiederhol-M. → Ein / Aus Sie können Musikdateien wiederholt abspielen.

Menü der Optionen für Filmwiedergabe ❑ Bildformat → Anpassung / Original Abspielen des Videos im Originalformat oder angepasst an die Bildschirmgröße.

❑ Einstellung für Text Sie können die Beschriftungen für den Film wählen.

Deutsch - 36 BN68-02325A-04Ger.indb 36

2009-10-08 �� 10:03:46

¦ Anzeigen eines Fotos oder einer Diashow Anzeigen von Diashows N Alle Dateien in der Dateiliste werden für die Diashow verwendet. N Die Bilder werden nacheinander, beginnend mit der aktuell angezeigten Datei angezeigt. N Die Diashow wird entsprechend der Sortierreihenfolge in der Dateiliste ausgeführt. N Musikdateien können während der Diashow automatisch abgespielt werden, wenn Hintergrundmusik aktiviert (Ein) ist. O Drücken Sie die Fernbedienungstaste ∂(Wiedergabe)/ENTERE, während die Fotoliste angezeigtwird, um die Diashow zu starten. N Diashow-Steuertasten Taste ENTERE ∂ ∑ ∫ π/μ

TOOLS Vorgang Wiedergabe/Angehalten der Diashow. Abspielen der Diashow. Diashow anhalten. Beenden Sie die Diashow und wechseln Sie wieder zur Fotoliste. Ändern der Abspielgeschwindigkeit der Diashow. Hiermit führen Sie verschiedene Funktionen aus den Fotomenüs aus.

Diashow Gruppe abspielen Information Sicher entfernen

Favoriten-Einst. Wählen T Extras R Zurück

E Pause ◀▶ Vorherige/Weiter

Abspielen der aktuellen Gruppe 1. Drücken Sie die Taste ▲, um zum Abschnitt mit den Sortierschlüsseln zu wechseln. 2. Wählen Sie mit den Tasten ◄ oder ► das Sortierverfahren aus.

3. Drücken Sie die Taste ▼, um zum Abschnitt mit der Gruppenliste zu wechseln.

4. Drücken Sie die Tasten ◄ und ►, um eine Gruppe auszuwählen. 5. Drücken Sie die Taste ∂ (Wiedergabe). Eine Diashow mit den Dateien der gewählten Gruppe beginnt. ●

1. Wählen Sie zuerst einen Sortierschlüssel und dann im Dateilistenabschnitt die Fotos aus der gewünschten Gruppe aus. N Um zur vorherigen/nächsten Gruppe zu wechseln, drücken Sie die Taste π (REW) oder µ (FF).

Favoriten-Einst. Wählen T Extras R Zurück

2. Drücken Sie die Taste TOOLS. 3. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option Gruppe abspielen, und drücken Sie dann die Taste ENTERE. N Nur die Fotos aus der Sortiergruppe mit den ausgewählten Dateien werden für die Diashow verwendet.

So starten Sie eine Diashow nur mit den gewählten Dateien 1. Drücken die Taste ▼, um den Dateilistenabschnitt zu wählen. 2. Wählen Sie das gewünschte Foto mit den Tasten ◄ oder ► aus der Dateiliste aus. 3. Drücken Sie die gelbe Taste. 4. Wiederholen Sie den obigen Vorgang, um mehrere Fotodateien auszuwählen. N Links neben dem Namen der Fotodatei wird das Symbol c angezeigt. N Wenn Sie nur eine Datei wählen, wird keine Diashow gestartet. N Um die Auswahl sämtlicher Dateien aufzuheben, drücken Sie die Taste TOOLS und wählen Sie dann Alle abwählen. 5. Drücken Sie die Taste ∂ (Wiedergabe)/ENTERE. N Die ausgewählten Dateien werden für die Diashow verwendet. ●

1. Wählen Sie die gewünschten Fotos mit der gelben Taste aus der Dateiliste aus. 2. Drücken Sie die Taste TOOLS. 3. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option Diashow, und drücken Sie dann die Taste ENTERE. N Die ausgewählten Dateien werden für die Diashow verwendet.

Deutsch - 37 BN68-02325A-04Ger.indb 37

2009-10-08 �� 10:03:51

¦ Wiedergeben von Musik Wiedergeben einer Musikdatei 1. Drücken die Taste ▼, um den Dateilistenabschnitt zu wählen. 2. Drücken Sie die Taste ◄ oder ►, um eine Musikdatei zu wählen, die abgespielt werden soll.

3. Drücken Sie die Taste ∂ (Wiedergabe)/ENTERE. N Dieses Menü zeigt nur Dateien mit der Dateinamenserweiterung MP3. Dateien mit anderer Dateinamenserweiterung werden nicht angezeigt, auch wenn sie auf dem gleichen USB-Gerät gespeichert wurden. E Pause ◀▶ Vorherige/Weiter T Extras R Zurück SUM N Die ausgewählte Datei wird zusammen mit der Abspieldauer oben angezeigt. N Um die Musiklautstärke anzupassen, drücken Sie auf der Fernbedienung die Lautstärketaste auf der Fernbedienung. Wenn Sie den Ton ausschalten möchten, drücken Sie die MUTE-Taste auf der Fernbedienung. N Wenn der Ton beim Abspielen von MP3-Datei "schräg" ist stellen Sie im Tonmenü den Equalizer und SRS TruSurround HD ein. (Bei übermodulierten MP3-Dateien kann es zu Tonproblemen kommen.) N Die Abspieldauer einer Musikdatei wird möglicherweise als 00:00:00 angezeigt, wenn am Anfang der Datei keine Informationen über die Abspieldauer gefunden werden. N π (REW) oder µ (FF) sind bei der Wiedergabe funktionslos. N Regler für Musikwiedergabe Taste ENTERE ∂ ∑ ∫

TOOLS Vorgang Wiedergabe/Angehalten einer Musikdatei. Spielen Sie die Musikdatei ab. Hiermit wird die Musikdatei angehalten. Beenden des Wiedergabemodus und Rückkehr zur Musikliste. Hiermit führen Sie verschiedene Funktionen aus den Musikmenüs aus.

N Symbol für Informationen zur Musik-Funktion p q

Hiermit werden alle Musikdateien im Ordner (oder die markierte Datei) wiederholt abgespielt. Wiederhol-M. ist aktiviert (Ein). Hiermit werden alle Musikdateien im Ordner (oder die markierte Datei) einmal abgespielt. Wiederhol-M. ist deaktiviert (Aus).

Abspielen einer Musikgruppe 1. Drücken Sie die Taste ▲, um zum Abschnitt mit den Sortierschlüsseln zu wechseln. 2. Wählen Sie mit den Tasten ◄ oder ► das Sortierverfahren aus. 3. Drücken Sie die Taste ▼ oder ENTERE, um zur Auswahl der Gruppenliste zu wechseln. 4. Drücken Sie die Taste ∂ (Wiedergabe). Die Dateien der ausgewählten Gruppe werden nun abgespielt. ●

1. Wählen Sie zuerst einen Sortierschlüssel und dann im Dateilistenabschnitt die Dateien aus der gewünschten Gruppe aus. N Um zur vorherigen/nächsten Gruppe zu wechseln, drücken Sie die Taste π (REW) oder µ (FF). 2. Drücken Sie die Taste TOOLS. 3. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option Gruppe abspielen, und drücken Sie dann die TasteENTERE. N Die Musikdateien in der Sortiergruppe einschließlich der markierten Datei werden einmal abgespielt.

Abspielen ausgewählter Musikdateien 1. Drücken die Taste ▼, um den Dateilistenabschnitt zu wählen. 2. Wählen Sie mit den Tasten ◄ oder ► die gewünschte Musikdatei. 3. Drücken Sie die gelbe Taste. 4. Wiederholen Sie den obigen Vorgang, um mehrere Musikdateien auszuwählen. N Links neben dem Namen der Musikdatei wird das Symbol c angezeigt. N Um die Auswahl sämtlicher Dateien aufzuheben, drücken Sie die Taste TOOLS und wählen Sie dann Alle abwählen. 5. Drücken Sie die Taste ∂ (Wiedergabe)/ENTERE. N Die gewählten Dateien werden nun wiedergegeben.

Deutsch - 38 BN68-02325A-04Ger.indb 38

2009-10-08 �� 10:03:51

¦ Wiedergeben einer Filmdatei Wiedergeben einer Filmdatei 1. Drücken die Taste ▼, um den Dateilistenabschnitt zu wählen. 2. Wählen Sie mit den Tasten ◄ oder ► eine Filmdatei, die abgespielt werden soll.

▶ 00:00:01 / 00:05:30 3/37 ABC.avi

3. Drücken Sie die Taste ∂ (Wiedergabe)/ENTERE. N Die gewählte Datei wird wiedergegeben. N Die ausgewählte Datei wird zusammen mit der Abspieldauer oben angezeigt. N Die Abspieldauer einer Filmdatei wird möglicherweise als 00:00:00 angezeigt, wenn am Anfang der Datei keine Informationen über die Abspieldauer E Angehalten ◀ ▶ Wechseln SUM gefunden werden. N Sie können spannende Multimediaspiele anzeigen, das Spielen selbst wird aber nicht unterstützt. N Unterstützte Formate für Untertitel Name MPEG-4 Text mit Zeitverlauf SAMI SubRip SubViewer

Micro DVD Dateinamenserweiterung .ttxt .smi .srt .sub .sub oder .txt

Format XML HTML Stringbasiert Stringbasiert Stringbasiert

N Unterstützte Videoformate Dateinamenserweiterung

2009-10-08 �� 10:03:51

N Regler für Videowiedergabe Taste ENTERE ∂ ∑ TOOLS ∫ ◄/► ▲/▼ μ

Vorgang Wiedergeben / Anhalten der Filmdatei Wiedergeben der Filmdatei Anhalten der Filmwiedergabe Hiermit führen Sie verschiedene Funktionen aus den Filmmenüs aus. Beenden des Wiedergabemodus und Rückkehr zur Filmliste. Schneller Vor- oder Rücklauf durch den Film in Schritten. Wechseln zur ersten oder letzten Ansicht der aktuellen Datei. Wiedergabe einer Datei mit doppelter Geschwindigkeit. Diese Funktion wird, je nach Codec, möglicherweise nicht unterstützt.

Abspielen einer Filmgruppe 1. Drücken Sie die Taste ▲, um zum Abschnitt mit den Sortierschlüsseln zu wechseln. 2. Wählen Sie mit den Tasten ◄ oder ► das Sortierverfahren aus. 3. Drücken Sie die Taste ▼ oder ENTERE, um zur Auswahl der Gruppenliste zu wechseln. 4. Drücken Sie die Taste ∂ (Wiedergabe). Nur die Dateien der gewählten Gruppe werden nun abgespielt. ●

1. Wählen Sie zuerst einen Sortierschlüssel und dann im Dateilistenabschnitt die Dateien aus der gewünschten Gruppe aus. N Um zur vorherigen/nächsten Gruppe zu wechseln, drücken Sie die Taste π (REW) oder µ (FF). 2. Drücken Sie die Taste TOOLS. 3. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option Gruppe abspielen, und drücken Sie dann die Taste ENTERE. N Hiermit werden alle Filmdateien im Ordner (oder die markierte Datei) einmal abgespielt.

Abspielen der ausgewählten Filmdateien 1. Drücken die Taste ▼, um den Dateilistenabschnitt zu wählen. 2. Wählen Sie mit den Tasten ◄ oder ► die gewünschte Musikdatei. 3. Drücken Sie die gelbe Taste. N Links neben dem Namen der Filmdatei wird das Symbol cangezeigt. N Um die Auswahl sämtlicher Dateien aufzuheben, drücken Sie die Taste TOOLS und wählen Sie dann Alle abwählen. 4. Wiederholen Sie den obigen Vorgang, um mehrere Filmdateien auszuwählen. 5. Drücken Sie die Taste ∂ (Wiedergabe)/ENTERE. N Nur die gewählte Datei wird wiedergegeben.

Filmwiedergabe fortsetzen (Wiedergabe fortsetzen) Wenn Sie die Filmwiedergabefunktion verlassen, kann der Film später von dem Punkt an abgespielt werden, an dem Sie unterbrochen haben. 1. Wählen Sie die Filmdatei, deren Wiedergabe Sie fortsetzen möchten. Drücken Sie dazu in der Filmliste auf ◄ oder ►. 2. Drücken Sie die Taste ∂ (Wiedergabe)/ENTERE. 3. Wählen Sie mit der blauen Taste die Funktion für Ununterbrochen abspielen (Wiedergabe fortsetzen). N Die Filmwiedergabe wird dort fortgesetzt, wo Sie sie angehalten hatten. N Wenn Hilfe zu Schleifenbetrieb im Setup-Menü aktiviert wurde (Ein), wird eine Meldung angezeigt, wenn Sie die Filmdatei fortsetzen.

Deutsch - 40 BN68-02325A-04Ger.indb 40

2009-10-08 �� 10:03:51

¦ Verwenden des Menüs Setup Mit dem Setup zeigen Sie die im Media Play-Menü vorgenommenen Benutzereinstellungen an.

1. Drücken Sie die Taste MEDIA.P.

851,86 MB/993,02 MB Frei

2. Wählen Sie durch Drücken der Tasten ◄ oder ► die Option Setup, und drücken Sie dann die Taste ENTERE. 3. Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option aus. 4. Wählen Sie mit den Tasten ◄ oder ► die gewünschte Option aus. N Um den Media Play-Modus zu beenden, drücken Sie auf der Fernbedienung die Taste MEDIA.P. ■

SUM Farbansicht verwenden → Ein / Farbe Hiermit werden die Fotos nach der Farbe sortiert. Ist diese Option aktiviert, so verlängert sich die Ladezeit, da die Farbinformationen aus den Fotos ermittelt werden.

Wiederhol-M. → Ein / Aus Hiermit können Sie Musikdateien wiederholt abspielen.

Hilfe zu Schleifenbetrieb → Ein / Aus Hiermit öffnen Sie das Popupfenster mit Informationen zum Schleifenbetrieb.

Farbansicht verwenden Wiederhol-M. Cont. movie play help

Divx® VOD-Registrierungscode abrufen Divx® VOD-Deaktivierungscode abrufen Laufzeit Bildschirmsch. 2 Std. Information Sicher entfernen Ist diese Option aktiviert, so verlängert sich die Ladezeit, da die Farbinformationen ermittelt werden.

U Navig. L Einst. R Zurück

Divx® VOD-Registrierungscode abrufen Hiermit zeigen Sie den Registrierungscode für den Fernseher an. Wenn Sie eine Verbindung zur DivX-Website herstellen, und den Registrierungscode für ein Privatkonto registrieren, können Sie VOD-Registrierungsdatei herunterladen. Wenn Sie die VOD-Registrierung mit Media Play abspielen, wird die Registrierung abgeschlossen. N Weitere Informationen zu DivX® VOD finden Sie unter www.DivX.com.

Divx® VOD-Deaktivierungscode abrufen Wenn DivX® VOD nicht registriert ist, wird der Deaktivierungscode für die Registrierung angezeigt. Wenn Sie diese Funktion ausführen, wenn DivX® VOD registriert ist, wird die aktuelle DivX® VOD-Registrierung deaktiviert.

Laufzeit Bildschirmsch. → 2 Std. / 4 std. / 8 std. Wählen Sie die Wartezeit bis zum Aktivieren des Bildschirmschoners.

Information Hiermit zeigen Sie die Informationen zum angeschlossenen Gerät an.

Sicher entfernen Sie können das Gerät sicher vom Fernsehgerät entfernen.

Deutsch - 41 BN68-02325A-04Ger.indb 41

2009-10-08 �� 10:03:52

Media Play-DLNA ¦ Einrichten des DLNA-Netzwerks Mit DLNA können Sie Videos und Bilder, die auf Ihrem PC gespeichert sind, über eine Netzwerkverbindung im Media Play-Modus anzeigen. Damit brauchen Sie die Dateien nicht mehr auf einen USB-Speicher zu kopieren, den Sie dann an Ihren Fernseher anschließen. Damit Sie DLNA verwenden können, muss der Fernseher mit dem Netzwerk verbunden und die DLNA-Anwendung muss auf Ihrem PC installiert sein.

Netzwerkverbindungsdiagramm – Kabel

TV PC LAN LAN Externes Modem (ADSL/VDSL/Kabelfernsehen)

Netzwerkverbindungsdiagramm – Drahtlos Seitenverkleidung des Fernsehgeräts

LAN WLAN-Adapter von Samsung

Drahtloser IP-Sharer

1. Weitere Informationen zum Konfigurieren Ihres Netzwerks finden Sie unter das "Einrichten des Netzwerks". N Wir empfehlen Ihnen, sowohl das Fernsehgerät als auch den PC in gleichem Teilnetz anzuordnen. Die ersten 3 Teile der Teilnetzadresse des Fernsehgeräts und der IP-Adressen des PCs müssen übereinstimmen und nur der letzte Teil darf geändert werden. (z.B.: IP-Adresse: 123.456.789.**) 2. Schließen Sie den PC, auf dem das Programm Samsung PC Share Manager installiert wird, über ein Netzwerkkabel an das externe Modem an. N Sie können das Fernsehgerät direkt an den PC anschließen, ohne vorher einen Sharer (Router) dazwischen zu schalten.

¦ Installieren der DLNA-Anwendung Damit die Inhalte vom PC auf dem Fernsehgerät abgespielt werden können, müssen Sie die Anwendung installieren. Um die DLNA-Funktion problemlos nutzen zu können, verwenden Sie das Programm von der CD-ROM, die zusammen mit dem Fernsehgerät geliefert wurde, oder verwenden Sie Samsung PC Share Manager für das Fernsehmodell. Diese Software können Sie von der Samsung-Website herunterladen.

Deutsch - 42 BN68-02325A-04Ger.indb 42

2009-10-08 �� 10:03:53

Systemanforderungen 1. Legen Sie die mit diesem Fernsehgerät gelieferte Programm-CD in den PC ein. 2. Zur Installation des Programms benötigen Sie 30 MB freien Platz auf der Festplatte. N Bei Freigabe der Dateien reichen 30MB Festplattenspeicher für jeweils etwa 100 Dateien. N Wenn Sie die Dateifreigabe beenden, wird auch der Festplattenspeicher freigegeben, der ansonsten für die Miniaturbildinformationen verwendet wird.

Unterstützte Formate ●

Bild: JPEG/ Audio: MP3/ Video: AVI-, MKV-, ASF-, MP4-, 3GPP-, PS-, TS-Container. Details zu den unterstützten Videoformaten erhalten Sie bei den Anweisungen unter "Wiedergeben einer Filmdatei".

Installieren Sie die Anwendung

1. Starten Sie die Datei SETUP.EXE, die auf der zusammen mit dem Gerät gelieferten Programm-CD gespeichert ist. N Sie können die Datei allerdings auch von www.samsung.com herunterladen. 2. Installieren Sie den SAMSUNG PC Share Manager (siehe nachfolgende Abbildungen). 3. Nach Abschluss der Installation wird auf dem Desktop das Symbol für den PC Share Manager angezeigt. N Doppelklicken Sie auf das Symbol, um das Programm zu starten.

¦ Verwenden der DLNA-Anwendung Layout des Programmfensters 1. Menüs: Folgende Anwendungsmenüs sind verfügbar: Datei, Freigeben, Server, und Hilfe.

2. Klicken Sie, um den markierten Ordner auf dem PC-Server freizugeben. 3. Klicken Sie erneut, um die Freigabe zu beenden. 4. Klicken Sie, um die Ordner und Dateien auf dem PC zu aktualisieren. 5. Klicken Sie, um den Freigabestatus zu synchronisieren. 6. Auf dem PC werden die Ordner und Dateien aufgeführt, die freigegeben werden sollen. 7. Es werden Ordner aufgelistet, die vom Benutzer freigegeben wurden.

2009-10-08 �� 10:03:54

Freigeben eines Ordner Sie können einen Ordner auf dem PC für das Fernsehgerät freigeben.

Aufheben der Freigabe eines Freigegebener Ordner Sie können die Freigabe eines Ordners auf Ihrem PC aufheben. Markieren Sie einen Ordner im Bereich Freigegebener Ordner und klicken Sie dann auf Freigabe aufheben.

Übernehmen der aktuellen Einstellungen Führen Sie diesen Vorgang aus, wenn aufgrund einer neuen Ordnerfreigabe oder der Aufhebung einer Ordnerfreigabe eine Synchronisierung erforderlich ist. Mit dem Menü Neuen Status einstellen übernehmen Sie die Änderungen in den freigegebenen Ordnern auf die Daten, die mit dem PC-Freigabeprogramm gespeichert wurden. Da das Übernehmen der Änderungen an den internen Daten ein zeitraubender Vorgang ist, wird dem Benutzer mit dieser Funktion die Möglichkeit geboten, die Änderungen an den Daten nur bei Bedarf zu übernehmen. Erst wenn der Befehl Neuen Status einstellen gewählt wird, wird der geänderte Status des freigegebenen Ordners auf den Server übernommen. Änderungen an den freigegebenen Ordnern werden erst auf Ihren PC übernommen, wenn Sie den Befehl Neuen Status einstellen wählen.

Festlegen der Zugangsberechtigung Damit Ihr Fernsehgerät den PC finden kann, muss das Fernsehgerät im Fenster mit den Einstellungen für die Zugangsberechtigungen auf Geräterichtlinie einst. eingestellt werden. Zusätzlich müssen sich der PC-Server und das Fernsehgerät im gleichen Teilnetz befinden. ● Vorgehensweise: Klicken Sie auf Freigeben und wählen Sie den Befehl Geräterichtlinie einst.. Nicht verfügbare Elemente werden in Grau dargestellt. Sie können die Zugangsberechtigungen mit den Schaltflächen Accept / Deny einstellen. Um ein Element zu löschen, wählen Sie Gewähltes Element löschen..

Server Sie können Ihren PC als Server verwenden und den Serverstatus später wieder aufheben.

Starten von DLNA Digital Media Server zusammen mit Windows Sie können bestimmen, ob der PC-Server automatisch zusammen mit Windows gestartet werden soll.

Servernamen ändern Sie können den PC-Server umbenennen.

¦ Verwenden der DLNA-Funktion Verwenden des DLNA-Menüs Durch DLNA (Digital Living Network Alliance) wird es möglich, Inhalte wiederzugeben, die auf einem direkt oder über das Netzwerk an Ihr Fernsehgerät angeschlosenen DLNA-Server (gewöhnlich Ihrem PC) gespeichert sind. Mithilfe von Media Play können Sie Inhalte von einem an das Fernsehgerät angeschlossenen USB-Speicher wiedergeben, wogegen Sie mit DLNA Inhalte von einem DLNA-Server (Ihrem PC) wiedergeben können, der direkt oder über das Netzwerk an Ihr Fernsehgerät angeschlossen ist. Die Verfahren zum Verwenden der Inhalte stimmen mit denen unter Media Play (USB & DLNA) überein. 1. Drücken Sie die MEDIA.P-Taste auf der Fernbedienung, um das DLNA-Menü anzuzeigen. 2. Drücken Sie die Tasten ◄ oder ►, um ein Symbol (Photo, Music, Movie, Setup) auszuwählen, und drücken Sie dann die Taste ENTERE. N Um den DLNA-Modus zu beenden, drücken Sie auf der Fernbedienung die Taste MEDIA.P. N DLNA unterstützt die folgenden Funktionen nicht. • Hintergrundmusik und Einstellungen für Hintergrundmusik. • Benutzerdefinierte Sortierung von Dateien im Foto-, Musik- und Filmordner. • Die Funktion zum Ändern der Gruppe. • Die Kopier- / Löschfunktion. • Die Funktion zum sicheren Entfernen. • Die Tasten REW/FF (π/µ) können Sie verwenden, wenn ein Film abgespielt wird. • Funktion zum Fortsetzen der Filmwiedergabe (Wiedergabe fortsetzen), N Bei manchen Containern wie ASF und MKV können Sie die Funktion zum Springen nicht verwenden. N Divx DRM, Multi-Audio und eingebettete Beschriftung werden nicht unterstützt. N Sie müssen Samsung PC Share Manager in der Firewall Ihres PCs freigeben. N Die Funktionen zum Überspingen (Tasten ◄/►) oder die Pause-Funktion sind möglicherweise bei Verwendung der DLNA-Software anderer Hersteller nicht verfügbar. Dies hängt vom jeweiligen Inhalt ab. N Die Wiedergabedauer wird beim Abspielen von Filmen möglicherweise nicht angezeigt.

Deutsch - 44 BN68-02325A-04Ger.indb 44

2009-10-08 �� 10:03:54

ANYNET+ ¦ Anschließen von Anynet+-Geräten Was ist Anynet+?

Bei Anynet+ handelt es sich um eine Funktion, mit der Sie alle angeschlossenen Samsung-Geräte, die Anynet+ unterstützen, mit der Fernbedienung für Ihr Samsung-Fernsehgerät steuern können. Das Anynet+-System unterstützt nur Anynet+-fähige SamsungGeräte. Wenn Sie wissen möchten, ob Ihr Samsung-Gerät diese Funktion unterstützt, suchen Sie das Anynet+ auf Ihrem Gerät.

Anschließen an ein Fernsehgerät Anynet+ Gerät 1

1. Verbinden Sie einen der Anschlüsse HDMI IN (1, 2, 3(DVI) oder 4) am Fernsehgerät mit dem HDMI OUT-Anschluss am entsprechenden Anynet+-Gerät. Verwenden Sie hierfür ein HDMI-Kabel.

Anschluss an das Heimkinosystem

Optisches Kabel HDMI 1.3-Kabel Anynet+ Gerät 2

1. Verbinden Sie einen der Anschlüsse HDMI IN (1, 2, 3(DVI) oder 4) am Fernsehgerät mit dem HDMI OUT-Anschluss am entsprechenden Anynet+-Gerät. Verwenden Sie hierfür ein HDMI-Kabel. 2

Verbinden Sie den HDMI IN-Anschluss des Heimkinosystems mit dem HDMI OUT-Anschluss des entsprechenden Anynet+Geräts. Verwenden Sie hierfür das HDMI-Kabel. N Verbinden Sie DIGITAL AUDIO OUT (OPTICAL)-Anschluss am Fernsehgerät und den Digital Audio-Eingang des Heimkinosystems mit Hilfe des Glasfaserkabels. N Bei obiger Vorgehensweise überträgt der optische Anschluss nur 2-Kanalaudio. Die Tonausgabe erfolgt also nur über den linken und rechten Frontlautsprecher sowie den Subwoofer des Heimkinosystems. Wenn Sie 5.1-Kanalton wünschen, müssen Sie den DIGITAL AUDIO OUT (OPTICAL)-Ausgang des DVD-Players oder des Kabel-/Sattellitenreceivers (also Anynet-Gerät 1 oder 2) direkt an einen Verstärker oder ein Heimkinosystem und nicht an das Fernsehgerät anschließen. N Schließen Sie nur ein Heimkinosystem an. N Sie können Anynet+-Geräte mithilfe eines HDMI 1.3-Kabels verbinden. Einige HDMI-Kabel unterstützen möglicherweise keine Anynet+-Funktionen. N Anynet+ arbeitet, wenn das AV-Gerät, das Anynet+ unterstützt, im Standby-Modus oder angeschaltet ist. N Anynet+ unterstützt maximal 12 AV-Geräte. Beachten Sie, dass Sie maximal 3 Geräte des gleichen Typs anschließen können.

Deutsch - 45 BN68-02325A-04Ger.indb 45

2009-10-08 �� 10:03:55

¦ Einrichten von Anynet+

Anynet+ (HDMI-CEC) → Aus / Ein Damit Sie die Funktionen von Anynet+ nutzen können, muss Anynet+ (HDMI-CEC) aktiviert (Ein) sein. N Wenn die Funktion Anynet+ (HDMI-CEC) deaktiviert ist, sind auch alle Funktionen in Verbindung mit Anynet+ deaktiviert.

Media Play (USB & DLNA)

T Drücken Sie die Taste TOOLS, um das Menü Extras anzuzeigen. Sie können das Anynet+-Menü auch durch Auswahl von Extras → Anynet+ (HDMI-CEC) auswählen.

U Navig. E Eingabe R Zurück

Autom. Ausschalten → Nein / Ja Einstellungen Automatisches Abschalten von Anynet+-Geräten durch Abschalten des Fernsehgeräts Anynet+(HDMI-CEC) : Ein N Damit Sie Anynet+ verwenden können, muss die Geräteauswahl der Fernbedienung auf Autom. Ausschalten : Ja ▶ TV eingestellt sein. U Navig. E Eingabe R Zurück N Wenn Sie Autom. Ausschalten aktivieren (auf Ja setzen), werden auch die angeschlossenen externen Geräte ausgeschaltet, wenn Sie das Fernsehgerät ausschalten. Wenn das externe Gerät jedoch gerade aufnimmt, wird es möglicherweise abgeschaltet oder auch nicht.

¦ Wechseln zwischen von Anynet+-Geräten 1. Drücken Sie die Taste TOOLS. Drücken Sie die Taste ENTERE, um Anynet+ (HDMICEC) auszuwählen. 2. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option Geräteliste, und drücken Sie dann die Taste ENTERE. N Anynet+-Geräte aufgelistet. N Wenn Sie das gewünschte Gerät nicht finden, drücken Sie die rote Taste, um nach Geräten zu suchen.

Geräteliste Aufnahme: DVDR DVDR MENU DVDR INFO Empfänger Aus Einstellungen

3. Wählen Sie ein bestimmtes Gerät durch Drücken der Tasten ▲ oder ▼, und drücken Sie U Navig. E Eingabe R Zurück dann die Taste ENTERE. Das System wechselt zum ausgewählten Gerät. N Nur wenn Sie Anynet+ (HDMI-CEC) im Anwendung-Menü aktivieren (Ein), wird das Menü Geräteliste angezeigt. N Das Umschalten zu den ausgewählten Geräten kann bis zu 2 Minuten dauern. Sie können diesen Vorgang während des Umschaltens nicht abbrechen. N Die zum Suchen nach Geräten erforderliche Zeit hängt von der Anzahl der angeschlossenen Geräte ab. N Wenn die Gerätesuche abgeschlossen ist, wird die Anzahl der gefundenen Geräte nicht angezeigt. N Zwar sucht das Fernsehgerät beim Anschalten mit der Netztaste automatisch die Geräteliste, aber die an das Fernsehgerät angeschlossenen Geräte erscheinen dennoch möglicherweise nicht in der Geräteliste. Drücken Sie die rote Taste, um die angeschlossenen Geräte zu suchen. N Wenn Sie mit der Taste SOURCE eine externe Signalquelle eingestellt haben, können Sie die Anynet+-Funktion nicht verwenden. Achten Sie darauf, immer nur mit Geräteliste zu einem Anynet+-Gerät zu wechseln.

Der Inhalt des Anynet+-Menüs hängt vom Typ und Status der an das Fernsehgerät angeschlossenen Anynet+-Geräte ab. Anynet+-Menü Fernsehen Geräteliste (Geräte_Name) MENU (Geräte_Name) INFO Aufnahme: (*Aufnahmegerät) Aufnahme anhalten: (*Aufnahmegerät) Empfänger

Beschreibung Wechsel vom Anynet+-Modus zum Fernsehmodus. Anzeige der Anynet+-Geräteliste. Hiermit öffnen Sie die Menüs der angeschlossenen Geräte. Wenn z. B. ein DVDRecorder angeschlossen ist, wird das DVD-Menü des DVD-Recorders angezeigt. Zeigt das Wiedergabemenü des angeschlossenen Geräts an. Wenn z. B. ein DVDRecorder angeschlossen ist, wird das Wiedergabemenü des DVD-Recorders angezeigt. Sofortiges Starten einer Aufnahme mit dem Rekorder (Diese Funktion ist nur für Geräte mit Aufnahmefunktion verfügbar.) Beenden der Aufnahme. Die Tonausgabe erfolgt über den Receiver.

N Bei Anschluss von mehr als einem Aufnahmegerät werden sie als (*Aufnahmegerät) angezeigt, bei Anschluss eines einzigen Aufnahmegeräts erfolgt die Anzeige als (*Geräte_Name).

Deutsch - 46 BN68-02325A-04Ger.indb 46

2009-10-08 �� 10:03:55

Im Anynet+-Modus verfügbare Tasten der TV-Fernbedienung

N N N N N N Gerätetyp

Nach dem Wechseln zum Gerät wird das Menü des entsprechenden Geräts auf dem Bildschirm angezeigt.

Gerät mit eingebautem Tuner Audiogerät

Nach dem Wechseln zum Gerät beim Abspielen einer Datei Nach dem Wechseln zum Gerät beim Fernsehen Beim Aktivieren des Receivers

Verfügbare Tasten Zifferntasten Taste▲/▼/◄/►/ ENTERE Farbtasten / EXIT-Taste π(Suche rückwärts) / µ(Suche vorwärts) ∫(Stopp) / ∂(Wiedergabe) / ∑(Pause) P > / P <-Taste Y / MUTE-Taste

Die Anynet+-Funktion ist nur nutzbar, wenn auf der Fernbedienung das Fernsehgerät als Empfänger eingestellt ist. Die ∏-Taste ist nur im Aufnahmestatus belegt. Sie können Anynet+-Geräte nicht mit den Tasten an Ihrem Fernsehgerät bedienen. Sie können Anynet+-Geräte nur mit der TV-Fernbedienung steuern. Die TV-Fernbedienung funktioniert unter bestimmten Umständen nicht. Wählen Sie in diesem Fall das Anynet+-Gerät nochmals aus. Die Anynet+-Funktionen sind für Geräte anderer Hersteller nicht verfügbar. Die Funktionen der Tasten π, µ können je nach Gerät unterschiedlich sein.

¦ Aufnahme Sie können Fernsehprogramme mit einem Samsung-Recorder aufnehmen. 1. Drücken Sie die Taste TOOLS. Drücken Sie die Taste ENTERE, um Anynet+ (HDMICEC) auszuwählen.

Aufnahme: DVDR DVDR MENU 2. Wählen Sie durch Drücken der Tasten ▲ oder ▼ ein die Funktion zum sofortigen DVDR INFO Aufnehmen, und drücken Sie dann die Taste ENTERE. Die Aufnahme beginnt. Empfänger Aus Einstellungen N Bei mehr als einem Aufnahmegerät Wenn mehrere Aufnahmegeräte angeschlossen sind, werden diese in einer Liste angezeigt. Wählen Sie durch Drücken der Tasten ▲ oder ▼ ein Gerät, und drücken U Navig. E Eingabe R Zurück Sie dann die Taste ENTERE. Die Aufnahme beginnt. N Wenn das Aufnahmegerät nicht angezeigt wird, wählen Sie Geräteliste und drücken Sie die rote Taste, um nach Geräten zu suchen.

3. Zum Beenden drücken Sie die Taste EXIT. N Sie können das Signal der jeweiligen Quelle aufnehmen. Wählen Sie hierzu Aufnahme: (Geräte_Name). N Durch Drücken von ∏ wird die gerade laufende Sendung aufgenommen. Wenn Sie Bilder aus einer anderen Signalquelle anzeigen, wird das Videosignal aus dieser Quelle aufgenommen. N Überprüfen Sie vor der Aufnahme, ob der Antennenstecker ordnungsgemäß am Aufnahmegerät angeschlossen ist. Informationen zur richtigen Antennenverbindung mit dem Aufnahmegerät finden Sie im Benutzerhandbuch des Aufnahmegeräts.

¦ Wiedergabe über einen Empfänger (Heimkinosystem) Sie können die Tonwiedergabe über einen Receiver anstelle des TV-Lautsprechers laufen lassen. 1. Drücken Sie die Taste TOOLS. Drücken Sie die Taste ENTERE, um Anynet+ (HDMICEC) auszuwählen. 2. Wählen Sie mit den Tasten ▲ oder ▼ die Option Empfänger. Drücken Sie die Taste ◄ oder ►, und wählen Sie Ein oder Aus.

Geräteliste Aufnahme: DVDR DVDR MENU DVDR INFO Empfänger Aus Einstellungen

3. Zum Beenden drücken Sie die Taste EXIT. N Wenn Ihr Receiver nur Audiosignale unterstützt, wird er in der Geräteliste möglicherweise nicht angezeigt. U Navig. E Eingabe R Zurück N Der Receiver kann eingesetzt werden, wenn Sie den optischen Eingang des Receivers mit dem Ausgang DIGITAL AUDIO OUT (OPTICAL) des Fernsehgeräts verbunden haben. N Wenn der Receiver (Heimkinosystem) angeschaltet ist, können Sie den Ton so hören, wie er vom optischen Ausgang der Fernsehgeräts zur Verfügung gestellt wird. Wenn das Fernsehgerät ein (terrestrisches) DTV-Signal anzeigt, überträgt das Fernsehgerät 5.1-Kanalton an den Receiver des Heimkinosystems. Wenn es sich bei der Signalquelle um eine digitale Komponente wie beispielsweise einen DVD-Player handelt, der über HDMI an das Fernsehgerät angeschlossen ist, kann der Receiver des Heimkinosystems nur 2-Kanalton wiedergeben. N Wenn es zu einer Unterbrechung der Stromversorgung des Fernsehgeräts kommt, während der Empfänger angeschaltet (Ein) ist (z. B. durch Herausziehen des Netzkabels oder einen Stromausfall), ist möglicherweise Lautsprecherauswahl auf Ext. Lautsprecher gesetzt, wenn Sie das Fernsehgerät wieder anschalten.

Deutsch - 47 BN68-02325A-04Ger.indb 47

2009-10-08 �� 10:03:55

¦ Fehlerbehebung für Anynet+ Problem Anynet+ funktioniert nicht. ● ● ● ● ● ● ● ● ● Ich möchte Anynet+ starten.

Ich möchte Anynet+ beenden.

Die Meldung "Verbinden mit Anynet+-Gerät" wird angezeigt.

Keine Wiedergabe mit dem Anynet+-Gerät. Das angeschlossene Gerät wird nicht angezeigt.

Prüfen Sie, ob das Gerät die Anynet+-Funktionen unterstützt. Prüfen Sie, ob das HDMI 1.3-Kabel ordnungsgemäß angeschlossen wurde. Prüfen Sie, ob Anynet+ (HDMI-CEC) im Konfigurationsmenü von Anynet+ aktiviert (auf Ein) ist. Suchen Sie noch mal nach Anynet+-Geräten Sie können Anynet+-Geräte nur mithilfe eines HDMI 1.3-Kabels verbinden. Einige HDMI-Kabel unterstützen möglicherweise keine Anynet+-Funktionen. Wenn es durch eine Störung (z. B. Trennen des HDMI-Kabels, des Netzkabels oder Stromausfall) zu einer Beendigung kommt, wiederholen Sie die Gerätesuche. Prüfen Sie, ob der Antennenstecker des Aufnahmegeräts ordnungsgemäß angeschlossen ist.

Schließen Sie das Glasfaserkabel an das Fernsehgerät und den Receiver an.

Das Fernsehprogramm kann nicht aufgezeichnet werden. Die Ausgabe des Fernsehtons erfolgt über den Receiver.

Mögliche Lösung Überprüfen Sie, ob das Gerät Anynet+-tauglich ist. Das Anynet+-System unterstützt nur Anynet+-fähige Geräte. Schließen Sie nur einen Receiver (Heimkinosystem) an. Prüfen Sie, ob das Netzkabel des Anynet+-Geräts richtig angeschlossen ist. Prüfen Sie die Video/Audio/HDMI 1.3-Kabelverbindungen des Anynet+-Geräts. Prüfen Sie, ob Anynet+ (HDMI-CEC) im Setupmenü von Anynet+ aktiviert ist. Überprüfen Sie, ob die Fernbedienung im TV-Modus arbeitet. Prüfen Sie, ob es sich um eine ausschließlich für Anynet+ geeignete Fernbedienung handelt. Anynet+ funktioniert unter bestimmten Umständen nicht. (Kanalsuche, Bedienung von Media Play, Plug & Play usw.) Stellen Sie nach dem Anschließen oder Entfernen des HDMI 1.3-Kabels sicher, dass die Geräte wieder gesucht werden, oder schalten Sie das TV-Gerät aus und wieder ein. Überprüfen Sie, ob die Anynet+-Funktion des Anynet+-Geräts eingeschaltet ist. Prüfen Sie, ob das Anynet+-Gerät ordnungsgemäß an das Fernsehgerät angeschlossen ist, und kontrollieren Sie zudem, ob Anynet Anynet+ (HDMI-CEC) im Anynet+-Menü Einstellungen aktiviert (Ein) ist. Drücken Sie die TV-Taste auf der TV-Fernbedienung, um zu TV zu wechseln. Drücken Sie dann die TOOLS-Taste, um das Anynet+-Menü anzuzeigen und die gewünschte Menüoption auszuwählen. Wählen Sie im Anynet+-Menü die Option Fernsehen. Drücken Sie die Taste SOURCE auf der TV-Fernbedienung, und wählen Sie ein Gerät, bei dem es sich nicht um ein Anynet+-Gerät handelt. Drücken Sie auf P >/<, PRE-CH und FAV.CH, um den Fernsehmodus zu wechseln. (Beachten Sie, dass die Kanaltaste nur funktioniert, wenn kein in den Tuner integriertes Anynet+-Gerät angeschlossen ist.) Sie können die Fernbedienung nicht verwenden, während Sie Anynet+ konfigurieren, oder in einen anderen Anzeigemodus wechseln. Verwenden Sie die Fernbedienung, wenn das Konfigurieren von Anynet+ oder das Ändern des Anzeigemodus abgeschlossen ist. Die Wiedergabefunktion kann nicht verwendet werden, wenn der Plug & Play-Vorgang läuft.

Deutsch - 48 BN68-02325A-04Ger.indb 48

2009-10-08 �� 10:03:56

Content Library ¦ Verwenden der Content Library Mit der Content Library können Sie verschiedene Inhalte auf Ihrem Fernseher genießen. Sie können die im Fernsehspeicher abgelegten Standardinhalte verwenden, oder Sie können sich mit neuen Inhalten vom USB-Gerät Spaß ins Zimmer holen.

Verwenden der Fernbedienungstasten im Menü für die Content Library Taste ▲/▼/◄/► ENTERE RETURN EXIT <P> Farbige Tasten

Y / MUTE Vorgang Cursor bewegen und Elemente auswählen. Markiertes Element auswählen. Zurück zum vorherigen Menü. Beenden Sie die aktuellen Funktion und wecheln Sie zum Hauptmenü der Content Library zurück. Beenden des Modus Content Library und Rückkehr zum Fernsehmodus. Die Tasten für Funktionen werden auf den entsprechenden Seiten beschrieben. Sie können die Lautstärke der wiedergegebenen Inhalte einstellen.

DER CONTENT LIBRARY ENTHÄLT NUR TEXTE, GRAFIKEN, BILDER, MULTIMEDIA UND WEITERE MATERIALIEN FÜR INFORMATIONS- UND SONSTIGE ZWECKE. DAS MATERIAL IN DER CONTENT LIBRARY WURDE GEÄNDERT UND WIRD STÄNDIG ÜBERARBEITET UND AKTUALISIERT. DAS MATERIAL IN DER CONTENT LIBRARY IST NICHT UNBEDINGT FÜR JEDES PUBLIKUM GEEIGNET. DIE INFORMATIONEN IN DER CONTENT LIBRARY WERDEN OHNE MÄNGELGEWÄHR ZUR VERFÜGUNG GESTELLT. OBWOHL DIE IHNEN IN DER CONTENT LIBRARY ZU VERFÜGUNG GESTELLTEN INHALTE VON QUELLEN STAMMEN ODER ZUSAMMENGESTELLT WERDEN, DIE WIR FÜR ZUVERLÄSSIG ERACHTEN, KANN UND WILL SAMSUNG KEINE GEWÄHRLEISTUNG ÜBERNEHMEN FÜR DIE RICHTIGKEIT, GÜLTIGKEIT, PÜNKTLICHKEIT ODER VOLLSTÄNDIGKEIT DER INFORMATIONEN ODER DATEN, DIE IHNEN FÜR EINEN BESTIMMTEN ZWECK ZUR VERFÜGUNG GESTELLT WERDEN. UNTER KEINEN UMSTÄNDEN (AUCH NICHT BEI FAHRLÄSSIGKEIT) HAFTEN SAMSUNG ODER DER RECHTEINHABER VERTRAGLICH ODER GESETZLICH FÜR DIREKTE ODER INDIREKTE SCHÄDEN, FÜR NEBENSCHÄDEN UND FOLGESCHÄDEN, ANWALTSGEBÜHREN, AUSLAGEN UND SONSTIGE SCHÄDEN, DIE ALS FOLGE VON ODER IM ZUSAMMENHANG MIT SOLCHEN INFORMATIONEN AUS DER CONTENT LIBRARY ODER DEREN VERWENDUNG AUFTRETEN. DIES IST AUCH DANN DER FALL, WENN SAMSUNG AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE.

¦ Verwenden der Inhalte Sie können die im Fernsehspeicher gespeicherten Inhalte genießen. N Um zum Hauptmenü der Content Library zurückzukehren, drücken Sie die Taste EXIT. N Die Lautstärkeanzeige wird nicht geöffnet, aber Sie können die Lautstärke dennoch regeln.

❑ Galerie Mit dieser Funktion starten Sie eine Diashow mit hochauflösenden Bildern und Hintergrundmusik, um eine bestimmte Atmosphäre zu schaffen. Mithilfe der Galeriefunktion Ihres Fernsehgeräts können Sie die Atmosphäre Ihres Heims ändern. N Das Urheberrecht für die Inhalte der Galerie sowie die weiteren entsprechenden Rechte sind TimeSpace, Inc. vorbehalten. N Drücken Sie auf die Taste ENTERE, um die Diashow anzuhalten. Drücken Sie dann noch einmal die Taste ENTERE, um die Diashow fortzusetzen. N Drücken Sie die Taste INFO, um Informationen über das markierte Foto anzuzeigen. (Dies wird nicht angezeigt, wenn es für das Photo keine Information gibt.)

❑ Kochen Hiermit öffnen Sie verschiedene Rezepte, die Sie dann schrittweise befolgen können. Freuen Sie sich auf diese Inhalte, denn so erhalten Sie zahlreiche Anregungen für gutes Essen. N Die Rezepte aus dem Abschnitt Kochen auf dem Samsung-Fernseher basieren auf den von Anness Publishing veröffentlichten Rezepten. N Das Urheberrecht für die Inhalte unter Kochen sowie die weiteren entsprechenden Rechte sind Practical Pictures vorbehalten.

Deutsch - 49 BN68-02325A-04Ger.indb 49

2009-10-08 �� 10:03:56

❑ Spiel In dieser Kategorie finden sich unterhaltsame Spiele für die ganze Familie. N Informationen zu den Schaltflächen in den Spielen erhalten Sie in den Hinweisen auf dem Bildschirm. N Farbtasten für Spiele Taste Rot Grün Gelb Blau

Vorgang Mit dieser Taste wechseln Sie zurück zum Startfenster des Spiels. Drücken Sie diese Taste, um das Spiel anzuhalten. Optionstaste Drücken Sie diese Taste, um das Spiel zu beenden.

❑ Kinder Hierbei handelt sich um Lerninhalte und interaktive Inhalte, die Kinder regelmäßig schauen dürfen. N Das Urheberrecht für die Inhalte unter Kinder sowie die weiteren entsprechenden Rechte sind UpToTen vorbehalten.

❑ Wellness Diese nützlichen Inhalte für die Gesundheitspflege , tun Ihrer ganzen Familie gut.

¦ Verwenden des Management der Inhalte ❑ Management der Inhalte N Wählen Sie durch Drücken der gelben Taste mehrere Inhaltselemente nacheinander. ■

Eigene Inhalte Für jedes Unterelement der Bibliothek der Inhalte können Sie die im Fernsehspeicher vorhandenen Inhalte überprüfen. ● Wählen Sie ein Inhaltselement aus und drücken Sie die Taste ENTERE. Sie können das ausgewählte Element ausführen oder löschen.

Management der Inhalte

Management der Inhalte

R Zurück e Beenden Management der Inhalte > Eigene Inhalte 1/1

Eigene Inhalte USB USB Für jedes Unterelement der Content Library können Sie die im USB-Speicher vorhandenen Einstellungen Inhalte überprüfen. ● Wählen Sie ein Inhaltselement aus und drücken Sie die Taste ENTERE. Sie können das gewählte Inhaltselement abspielen. R Zurück e Beenden N Content Library unterstützt ausschließlich USB-Massenspeichergeräte vom Typ MSC (Mass Storage Class). MSC-Geräte sind Massenspeicher zur Übertragung von Daten. Beispiele für MSC sind Thumb-Laufwerke und Flash Card-Lesegeräte. N Wenn Sie ein Spiel mit Hilfe eines externen USB-Speichers spielen, können Sie Ihr Spiel speichern (je nach Spiel). Entfernen Sie niemals den USB-Speicher, solange Daten gespeichert werden, da auf diese Weise Daten verloren gehen können. N Herunterladen neuer Inhalte Neue bzw. andere als die eingebauten Inhalte können Sie kostenlos über die Website Samsung.com beziehen. Wenn Sie kostenpflichtige Inhalte herunterladen, benötigen Sie dafür die UDN-Nummer. Überprüfen Sie vor dem Herunterladen eines neuen Inhaltselements die UDN-Nummer. • Herunterladen von Inhalten 1. Wechseln Sie zur Website unter www.samsung.com. Galerie

2. Wählen Sie auf der Seite zum Herunterladen von Inhalten ein Inhaltselement aus. 3. Laden Sie den Inhalt in den USB-Speicher. 4. Wechseln Sie zum Hauptmenü der Content Library. Drücken Sie dazu auf die Taste CONTENT oder wählen Sie Content Library (Menü → Anwendung → Content Library). 5. Stecken Sie den USB-Speicher in den USB-Anschluss seitlich am Fernsehgerät. 6. Sie können das Unterelement des Inhalts anzeigen, das Sie heruntergeladen haben. 7. Wählen Sie ein Inhaltselement aus und drücken Sie die Taste ENTERE. 8. Sie können das gewählte Inhaltselement abspielen. ■

Einstellungen ● Laufzeit Bildschirmsch.: Wählen Sie die Wartezeit bis zum Aktivieren des Bildschirmschoners. ● UDN speichern: Speichern Sie die UDN-Nummer des USB-Geräts. N NTFS-formatierte USB-Speicher unterstützen keine Möglichkeiten, um UDN zu speichern. Wir empfehlen, ein USBSpeichergerät mit FAT-Formatierung zu verwenden.

Deutsch - 50 BN68-02325A-04Ger.indb 50

2009-10-08 �� 10:03:56

Internet@TV Bei Problemen mit einem Widget-Dienst wenden Sie sich an den Anbieter der Inhalte. Drücken Sie im Widget die grüne Taste, um Kontaktinformationen abzurufen, oder lesen Sie auf der Hilfe-Website, um Informationen über Dienstanbieter zu erhalten. N Je nach Region wird möglicherweise nur Englisch als Sprache des Widget unterstützt. N Diese Funktion wird, je nach Land, möglicherweise nicht unterstützt. (nicht überall verfügbar)

¦ Erste Schritte mit Internet@TV Internet@TV ist ein integrierter Internet- und Fernsehspaß auf der Grundlage der Yahoo!® Widget Engine. Mit dem Internet@ TV-Dienst Ihres Fernsehgeräts können Sie Aktienkurse im Auge behalten, Fotos mit Freunden und der Familie austauschen und aktuelle Nachrichten oder Wetterinformationen abrufen. N Je nach Netzwerkzustand ist diese Funktion möglicherweise nicht verfügbar. Dann wird das Fernsehgerät automatisch abgeschaltet. Schalten Sie anderenfalls das Fernsehgerät mit der Netztaste aus. N Aufgrund der Netzwerkbedingungen kann es bei dieser Funktion zu Verzögerungen oder Unterbrechungen kommen. Wenn Sie Internet@TV erstmals starten, werden die Grundeinstellungen automatisch durchgeführt. N Zuerst müssen Sie Ihr Netzwerk einrichten. Weitere Informationen zum Konfigurieren Ihres Netzwerks finden Sie unter "Einrichten des Netzwerks". N Sobald Ihr Netzwerk bereit ist, werden Sie von der Software für Internet@TV Schritt für Schritt durch einen Installationsassistenten geführt. 1. Drücken Sie die Taste MENU. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option "Anwendung", und drücken Sie dann die Taste ENTERE. 2. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option Internet@TV, und drücken Sie dann die Taste ENTERE. N Internet@TV wird gestartet. O Drücken Sie die Taste INTERNET@ auf der Fernbedienung, um das Internet@TV-Menü anzuzeigen. 3. Der Allg. Haftungsausschl. wird auf dem Bildschirm angezeigt. Wählen Sie Ich stimme zu oder Ich stimme nicht zu. N Weitere Informationen zum Allg. Haftungsausschl. finden Sie unter Rechtliche Hinweise. 4. Der Begrüßungsbildschirm ist der Einstieg in die geführte Einrichtung von Internet@TV. N Wenn Sie Setup beenden wählen, wird dieser Schritt noch einmal ausgeführt, wenn Sie die Taste INTERNET@ drücken. N Wählen Sie Fangen wir an!

Yahoo! TV Widgets können Sie sich das Beste aus dem Internet auf Ihren Fernseher holen. Sie können aktuelle Wetterdaten oder Sportergebnisse, aktuelle Aktieninformationen und sogar Fotos und Videos im Vollbildmodus abrufen. We just need to get a few things set up, and you’ll be on your way!

5. Anhand Ihrer Standortauswahl passen die TV-Widgets die Inhalte regional an. N Wählen Sie Ihr Land aus der Liste aus. 6. Damit Sie Internet@TV nutzen können, müssen Sie die "Datenschutzrichtlinie für das Yahoo!® TV Widget System" akzeptieren. N Wählen Sie OK, Ich stimme zu.

Willkommen bei Yahoo!® TV Widgets!

7. Damit Sie Internet@TV nutzen können, müssen Sie die "Nutzungsbedingungen für das Yahoo!® TV Widget System" akzeptieren. Wie heißen Sie? N Wählen Sie OK, Ich stimme zu. 8. Geben Sie Ihren Namen ein, um Ihr Profil anzulegen. Jedes Profil verfügt über eine eigene Widget-Liste. Sie können für jede Person, die Internet@TV nutzt, ein eigenes Profil erstellen. N Geben Sie Ihren Namen ein und wählen Sie Namen speichern. N Weitere Informationen finden Sie unter ‘Verwenden des Profil-Widget’. 9. Internet@TV testet die Netzwerkverbindung. N Wenn der Test fehlschlägt, müssen Sie Ihr Netzwerk neu konfigurieren. N Weitere Informationen finden Sie unter ‘Konfigurieren des Netzwerks’.

Jede in Ihrem Haushalt lebende Person, die den Fernseher nutzt, kann ihre eigenen persönlichen Widgets einrichten. Diese individuellen Widget-Profile werden mit dem eingegebenen Namen gespeichert. Geben Sie jetzt den Namen ein, den SIE verwenden möcht

Namen speichern Überspringen

10. Die geführte Einrichtung ist abgeschlossen. Anschließend wird eine Schulung zur Verwendung von Internet@TV gestartet. N Wählen Sie Kontinuierlich, um die Schulung anzuzeigen. N Wählen Sie Setup beenden, um Internet@TV sofort zu nutzen. N Um die Schulung noch einmal auszuführen, wählen Sie Profil-Widget → Systemeinstellungen → Lernprogramm wiederholen. 11. Drücken Sie die Taste Internet@ auf der Fernbedienung, um die Benutzerschnittstelle von Internet@TV anzuzeigen.

Deutsch - 51 BN68-02325A-04Ger.indb 51

2009-10-08 �� 10:03:57

❑ Bildschirmanzeige ■

Verankerte Fenster 1 Nun wird das Begrüßungsfenster mit Ihrem Profilnamen in der oberen rechten Ecke angezeigt. N Warten Sie einen Augenblick, bis das Fenster geschlossen wird.

2 Im Begrüßungsbildschirm werden zwei Fernbedienungstasten hervorgehoben. N Wenn Sie auf Ihrer Fernbedienung die blaue Taste (Viewport) drücken, wechelt die Anzeige zwischen Anzeigefenster und OverlayModus. Bei Verwendung des Anzeigefensters werden Fernseh- und 3 Videosignale in einem verkleinerten Anzeigefenster neben der 3 Angemeldet als WEATHER Widget Gallery Grafikanzeige dargestellt. Im Overlay-Modus wird die Grafik oberhalb John des Fernseh- oder Videobilds angezeigt. N Wenn Sie auf Ihrer Fernbedienung die gelbe Taste (Snippet bearbeiten) drücken, wird ein Hilfefenster angezeigt und das aktive Snippet kann bearbeitet werden.

5:15 AM Mo January 19th Viewport Snippet bearbeiten

3 Drücken Sie zum Starten auf Ihrer Fernbedienung die Taste INTERNET@. N Die horizontale Liste unten auf Ihrem Fernsehbildschirm wird als das Dock bezeichnet. N Die Elemente dieser Liste sind die sog. Snippets. N Bei einem Snippet handelt es sich um ein Element, das ein Fernseh-Widget startet. N Ein Fernseh-Widget ist eine Internetanwendung, die auf Ihrem Fernseher laufen soll. N Sie können über die Tasten ◄ oder ► auf der Fernbedienung zwischen den Snippets wechseln. N Aktiviert ist der äußerst linke Bereich (blau hervorgehoben). N Im Dock werden die Snippets unter diesen Brennpunkt verschoben. N Sie starten ein Fernseh-Widget durch Drücken der ENTERE-Taste auf der Fernbedienung, wenn das zugehörige Snippet aktiviert ist. N Wenn Sie Snippets hinzufügen, werden diese als Stapel angezeigt, in dem Sie mit den Tasten ▲ und ▼ navigieren können. N Es gibt im Dock zwei spezielle Fernseh-Widgets: das Profil-Widget und das Widget-Galerie. Diese beiden können nicht gelöscht werden. N Das Dock wird nach einer gewissen Zeit aus der Anzeige herausgeschoben. ■

Sidebar-Modus 1 Aktivieren Sie ein Snippet und drücken Sie die ENTERE-Taste, um die Sidebar mit den Fernseh-Widgets zu öffnen. Das Logo des Fernseh-Widget und das Home-Symbol befinden sich oben auf der Sidebar. 2 Das aktuelle Menü wird unterhalb vom Logo für das Fernseh-Widget angezeigt. N Wenn Sie zum vorherigen Bildschirm wechseln möchten, wählen Sie diesen und drücken Sie anschließend auf ENTERE. N Sie können aber auch die Taste RETURN auf der Fernbedienung drücken.

FINANCE Meine Aktien Um ein Aktiensymbol zu entfernen, wählen Sie es in der Liste unten aus.

Neues Symbol hinzufügen... Symbole aus Yahoo! importieren... Anzeigeformat Wert Info zu Yahoo! Finanzen...

3 Die aktuelle Auswahl wird immer in blauer Farbe hervogehoben. Die markierte Taste ist aktiviert und durch Drücken von ENTERE führen Sie die entsprechende Funktion aus. 4 Wenn viele Daten vorhanden sind, gibt es eine Navigation. N Es werden die aktuelle Seite und die Gesamtzahl der Seiten angezeigt. N Wechseln Sie durch Drücken von ◄ oder ► von einer Seite zur anderen. 5 Auf der unteren Symbolleiste befinden sich Farbschaltflächen, die der roten, grünen, gelben und blauen Taste der Fernbedienung entsprechen. • Rote Taste: Wideget schließen. • Gelbe Taste: Einstellungen des Widget ändern. • Grüne Taste: Snippets verwalten. • Blaue Taste: Größe des Videos an das Fenster anpassen oder als Vollbild anzeigen. N Manche Tasten sind, je nach Land, möglicherweise nicht verfügbar.

Deutsch - 52 BN68-02325A-04Ger.indb 52

2009-10-08 �� 10:03:58

Alle über dieses Geräte abrufbaren Inhalte und Dienste gehören Dritten und sind durch gewerbliche Schutzrechte und insbesondere durch Urheberrechte, Patentrechte und Marken geschützt. Die Inhalte und Dienste sind ausschließlich für Ihren persönlichen und nicht für den kommerziellen Gebrauch bestimmt. Sie dürfen die Inhalte und die Dienste ohne die Einwilligung des Rechteinhabers nur in der autorisierten Weise nutzen. Ungeachtet des Vorstehenden, dürfen Sie ohne die ausdrückliche Einwilligung des jeweiligen Rechteinhabers oder des Service-Providers, die Inhalte oder Dienste weder verändern, kopieren, erneut veröffentlichen, hochladen, zum Abruf bereit halten, versenden, übertragen, übersetzen, verkaufen, Bearbeitungen davon herstellen, verwerten oder verbreiten, unabhängig davon, in welcher Art und Weise oder über welches Medium der Inhalt oder die Dienste mit Hilfe dieses Gerätes angezeigt werden. DIE INHALTE UND DIENSTE WERDEN VON DRITTEN ZUR VERFÜGUNG GESTELLT. SAMSUNG ÜBERNIMMT WEDER AUSDRÜCKLICH NOCH STILLSCHWEIGEND GEWÄHR FÜR DIE BEREITSTELLUNG DER INHALTE ODER DIENSTE. SAMSUNG SCHLIESST AUSDRÜCKLICH JEDE STILLSCHWEIGENDE GEWÄHRLEISTUNG AUS UND INSBESONDERE JEDE GEWÄHRLEISTUNG FÜR DIE MARKTÜBLICHKEIT ODER DIE EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. SAMSUNG STEHT WEDER FÜR DIE FEHLERFREIHEIT, GÜLTIGKEIT, ZEITGERECHTIGKEIT, RECHTMÄSSIGKEIT ODER VOLLSTÄNDIGKEIT DES INHALTS ODER DER DIENSTE EIN, DIE ÜBER DIESES GERÄT ZUR VERFÜGUNG GESTELLT WERDEN; UNTER KEINEN UMSTÄNDEN UND INSBESONDERE AUCH NICHT IM FALLE DER FAHRLÄSSIGKEIT, GLEICH OB AUS VERTRAG ODER DELIKT, HAFTET SAMSUNG FÜR UNMITTELBARE ODER MITTELBARE SCHÄDEN, FOLGESCHÄDEN, ANWALTSGEBÜHREN, AUFWENDUNGEN ODER IRGENDWELCHE ANDEREN SCHÄDEN, DIE DURCH ODER IN ZUSAMMENHANG MIT INFORMATIONEN ENTSTEHEN ODER DIE AUS DER BENUTZUNG DER INHALTE ODER DER DIENSTE DURCH SIE ODER DRITTE ENTSTEHEN, SELBST WENN SAMSUNG AUF DIE MÖGLICHKEIT EINES SCHADENS HINGEWIESEN WORDEN IST. Dienste Dritter können jederzeit beendet oder unterbrochen werden und Samsung steht weder dafür ein noch gewährleistet sie, dass Inhalte oder Dienste über einen Zeitraum dauerhaft verfügbar bleiben. Inhalte und Dienste werden von Dritten über Netzwerke und Übertragungseinrichtungen übertragen auf die Samsung keinen Zugriff hat. Bezüglich der Inhalte und Dienste, die durch diese Geräte zugänglich gemacht werden schließt Samsung daher insbesondere jede Verantwortung und Haftung aus, die durch eine Unterbrechung oder Aussetzung eines Inhalts oder eines Dienstes verursacht wird. Samsung ist für Kundendienst in Verbindung mit Inhalten oder Diensten weder verantwortlich noch haftbar. Alle Anfragen und Fragen zu den Inhalten oder Diensten sind unmittelbar gegenüber dem jeweiligen Service-Provider für diese Inhalte oder Dienste geltend zu machen. In jedem Falle haftet Samsung gegenüber seinen Kunden für eine leicht fahrlässige Verletzung wesentlicher Pflichten aus dem Schuldverhältnis nur der Höhe nach begrenzt auf die bei Vertragsabschluss typischerweise vorhersehbaren Schäden. Darüber hinaus übernimmt Samsung keine Haftung für eine leicht fahrlässige Verletzung nicht wesentlicher Pflichten aus dem Schuldverhältnis sowie für leichte Fahrlässigkeit im Übrigen und für Ansprüche, die darauf beruhen, dass ein Mangel bereits bei Abschluss des Vertrages vorhanden war. Die Haftungsbeschränkung schränkt eine gesetzlich zwingende Haftung nach dem Produkthaftungsgesetz oder eine Haftung für Garantien und eine Haftung für schuldhaft verursachte Körperschäden nicht ein.

¦ Bearbeiten von Snippets im Dock 1. Sie können ein Snippet bearbeiten, indem Sie es im Dock aktivieren und dann die gelbe Taste drücken. 2. Das Snippet wechselt dann an zweite Stelle und sein Feld bewegt sich nach oben, sodass der folgende Hilfetext angezeigt wird: • Löschen (rote Taste): Fernseh-Widget entfernen. N Gelöschte Widgets können Sie mit Hilfe der Widget-Galerie neu installieren. • Verschieben (blaue Taste): Snippets neu anordnen. Drücken Sie zum Blättern die Taste ◄ oder ►. Drücken Sie die gelbe Taste, um das Widget an der neuen Stelle einzufügen. • Fertig (gelbe Taste): Schließen des Menüs Snippet bearbeiten.

¦ Verwenden des Profil-Widget Mit dem Profil-Widget konfigurieren Sie Ihr Benutzerprofil. Sie können mehrere Profile einrichten, in denen jeweils eine bestimmte Kombination von Widgets verwaltet wird. Mit dem Menü Profil wechseln können Sie zu einem anderen Benutzerprofil wechseln. N Mindestens zwei Profile müssen registriert sein. Wenn Sie ein Profil hinzufügen möchten, schlagen Sie im Abschnitt Verwaltungssteuerung nach.

PROFILE Angemeldet als

Profil wechseln Profileinstellungen Systemeinstellungen Verwaltungssteuerung Abmelden bei Yahoo!

Deutsch - 53 BN68-02325A-04Ger.indb 53

2009-10-08 �� 10:03:58

Mit HIlfe des Menüs Profileinstellungen können Sie Profile individuell anpassen und schützen. ● Sie können Benutzerprofilen einen eindeutigen Name und einen Avatar (ein Bild zur Darstellung des Profils) zuordnen. ● Der Name und der Avatar des Profils werden im Profil-Snippet im Dock angezeigt. ● Sie können Profile mit Hilfe von Profil-PIN erstellen schützen. N Wenn Sie den PIN-Code erstmals festlegen, können Sie eine Sicherheitsfrage festlegen. Mit Hilfe des Menüs für die Profileinstellungen können Sie den Zugriff auf Widgets einschränken. ● Wenn Sie Ihre Profil-PIN vergessen, können Sie die Sicherheitsfrage beantworten, die mit Ihrem Profil verbunden ist. ● Wenn Sie ein Profil beschränken, können Sie keine neuen Widgets installieren. N Die Eigentümer-PIN muss festgelegt sein, um diese Funktion verwenden zu können. Informationen zum Festlegen der Eigentümer-PIN finden Sie unter ‘Verwaltungssteuerung’. Mit Hilfe des Menüs Systemeinstellungen können Sie: ● Ihren Ort und Ihre Postleitzahl (nur USA) einstellen, um die Inhalte an Ihre Region anzupassen. ● Lernprogramm wiederholen wiederholen, die bei der geführten Einrichtung angezeigt wurde. ● Zurücksetzen verwenden, um alle Einstellungen und Informationen für das Widget zu löschen. Mit Hilfe des Menüs Verwaltungssteuerung können Sie: ● Den Timeout für den Bildschirmschoner einstellen, um das Einbrennen des Bildschirms zu verhindern. ● Eine Eigentümer-PIN und eine Sicherheitsfrage eingeben, um andere Profile zu kontrollieren. ● Erstellen Sie ein neues Profil, das mit einer eigenen Kombination von Widgets ausgestattet werden kann. ● Löschen Sie ein vorhandenes Profil. Vom Profil-Widget aus können Sie sich mit Ihrer Yahoo!-Kennung bei Bei Yahoo!® anmelden anmelden. ● Wenn Sie über eine Yahoo!- Kennung verfügen, können Sie mit den Fernseh-Widgets von Yahoo! auf Ihre individuellen Inhalte zugreifen. ● Yahoo! Wenn Sie sich mit Ihrer Yahoo!-Kennung anmelden, werden automatisch alle Fernseh-Widgets von Yahoo! installiert. anmelden. ● Wenn Sie kein Yahoo!-Konto besitzen, besuchen Sie www.yahoo.com und legen Sie ein Konto an. ● Möglicherweise können Sie sich in einem Land, das Internet@TV nicht unterstützt, nicht mit einer auf der Yahoo-Website erstellten Kennung anmelden.

❑ Informationen zum Profil-Widget Drücken Sie die grüne Taste. Sie können eine kurze Beschreibung des Profil-Widget, der Richtlinie zum Urheberrecht und der Allgemeine Geschäftsbedingungen sowie der Datenschutz anzeigen.

¦ Verwenden der Yahoo!®-Widget-Galerie Verwenden Sie die Yahoo!®-Widget-Galerie, um weitere Widgets zu Ihrem Fernsehgerät hinzuzufügen. Zeigen Sie alle verfügbaren Fernseh-Widgets in den folgenden Kategorien an: ● Letzte Widgets: Anzeigen der zuletzt hochgeladenen Widgets. ● Yahoo!® Widgets: Anzeigen der Widgets von Yahoo!®. ● Samsung Widgets: Anzeigen der Widgets von Samsung. ● Weitere Kategorien: Anzeigen aller Widgets nach Kategorien. N Um ein Widget zu installieren, navigieren Sie zum Detailfenster und wählen Sie Widget meinem Profil hinzufügen. Drücken Sie dann auf ENTERE. Das Widget wird installiert und steht im Dock zur Verfügung.

Widget Gallery Yahoo! Nachrichten

Drücken Sie die grüne Taste.

Info zu Yahoo! Widget Gallery... Sie können eine kurze Beschreibung der Widget-Galerie, Richtlinie zum Urheberrecht, Allgemeine Geschäftsbedingungen und der Datenschutz anzeigen.

Mit Hilfe des Menüs für die Entwicklereinstellungen können Sie ein eigenes Widget erstellen. Weitere Informationen zum Erstellen eigener Widgets finden Sie auf unserer Entwickerwebsite unter http://connectedtv.yahoo.com/

Deutsch - 54 BN68-02325A-04Ger.indb 54

2009-10-08 �� 10:03:58

¦ Verwenden des Wetter-Widget von Yahoo!® Mit dem Wetter-Widget von Yahoo!® werden Sie über das Wetter bei Ihnen vor Ort und an einigen bevorzugten Standorten auf dem Laufenden gehalten. Der Inhalt wechselt je nach den Wetterbedingungen. ● Drücken Sie die grüne Taste auf der Fernbedienung, um das Einstellungsmenü des WetterWidget von Yahoo!® anzuzeigen. ● Vom Einstellungsmenü aus können Sie Städte hinzufügen oder entfernen, für die Sie Wetterinformationen anzeigen möchten. Ausgehend vom Einstellungsmenü haben Sie folgende Möglichkeiten: ● Neue Stadt hinzufügen. Geben Sie den Namen der Stadt ein. Nach Anzeige der Suchergebnisse wählen Sie die gewünschte Stadt und drücken Sie dann die Taste ENTERE. ● Stadt löschen. Wählen Sie die Stadt aus der Städteliste aus, die Sie entfernen möchten. Drücken Sie die Taste ENTERE, um das Löschen zu bestätigen. ● Wechseln des Temperaturanzeigemodus Sie können den Temperaturanzeigemodus auf ºF oder ºC einstellen. Bei ºF werden beispielsweise Temperaturen in Fahrenheit und bei ºC in Celsius angezeigt.

Sunnyvale, CA San Francisco, CA New York, NY London, England Paris, France

❑ Erstellen Sie ein Snippet für ihre bevorzugte Stadt ● ● ●

Wählen Sie aus der Startseite des Wetter-Widget von Yahoo!® eine Stadt aus und zeigen Sie dafür detaillierte Wetterinformationen an. Drücken Sie die gelbe Taste. Wählen Sie den Menübefehl Snippet hinzufügen und drücken Sie auf ENTERE, um diese Stadt als Snippet hinzuzufügen.

❑ Löschen des Snippet einer Stadt ● ● ●

Starten Sie das Snippet. Drücken Sie die gelbe Taste. Wählen Sie die Menüoption Snippet löschen und drücken Sie ENTERE, um das Snippet zu entfernen.

¦ Verwenden des Nachrichten-Widget von Yahoo!® Das News-Widget von Yahoo!® zeigt aktuelle Schlagzeilen aus den Bereichen Wirtschaft, Unterhaltung, Politik, Sport, Top Stories und vielen anderen Kategorien an.

NEWS Wählen Sie eine Kategorie, innerhalb der Kategorie eine Überschrift und sehen Sie dann die dynamisch erstellte Nachrichtenzusammenfassung.

¦ Verwenden des Flickr-Widget von Yahoo!® Mit dem Flickr-Widget erhalten Sie beim Fernsehen Zugriff auf die Fotos von Freunden und Verwandten. Genießen Sie Ihre Fotos gemeinsam mit Ihrer Familie in einer Diashow auf Ihrem Großbildschirm. ● Personalisieren Sie das Flickr-Widget durch Anmelden mit Ihrer Yahoo!-Kennung. anmelden. ● Detaillierte Anweisungen zum Anmelden finden Sie unter "Verwenden des Profil-Widget". ● Weitere Informationen zu Flickr erhalten Sie auf www.flickr.com. N Meine Fotos können Sie Fotos anzeigen, die Sie auf der Flickr-Website registriert haben. ■

So zeigen Sie Ihre Flickr-Fotos als Diashow an: ● Wählen Sie das Miniaturbild eines Fotos und drücken Sie auf die ENTERE -Taste, um die Details zum Foto anzuzeigen. ● Wählen Sie den Befehl zum Starten der Diashow und drücken Sie auf die ENTERE-Taste.

Meine Fotos Meine Alben Entdecken Lieblingsfotos

Meine Kontakte So steuern Sie die Anzeige der Diashow: Meine Gruppen ● Drücken Sie während der Diashow auf die ENTERE-Taste. ● Die Miniaturbilder der Fotos werden am unteren Bildschirmrand angezeigt. N Wenn die Diashow-Steuerung angezeigt wird, können Sie die Optionen zum Anhalten, Wiedergeben und Stoppen der Diashow verwenden. N Wenn Sie das Menü wählen und auf ENTERE drücken, werden Informationen zum markierten Foto angezeigt. ● Mit dem Menü Meine Alben können Sie Fotos anzeigen, die Sie in Flickr klassifiziert haben. ● Mit dem Menü Entdecken können Sie in den Fotos auf der Flickr-Website navigieren. Sie können die täglich aktualisierten Fotos anzeigen. ● Mit Als Favorit kennzeichnen oder Aus Favoriten entfernen können Sie den Inhalt der bevorzugten Fotos verändern. ● Mit dem Befehl Lieblingsfotos zeigen Sie die Fotos an, die Sie als Favoriten klassifiziert haben. ● Mit der Option Meine Kontakte können Sie neue Fotos von Freunden und Verwandten anzeigen.

Mit Meine Gruppen können Sie diejenigen Favoritengruppen von der Flickr-Website auswählen, deren Fotos Sie mit der FlickrCommunity teilen möchten. Um die Einstellungen für das Flickr-Widget von Yahoo!® zu ändern, drücken Sie die grüne Taste Ihrer Fernbedienung. ● Mit Zeit pro Dia steuern Sie die Geschwindigkeit der Diashow. ● Mit dem Befehl Wiederholen starten Sie die Diashow von Anfang an neu, wenn das letzte Bild erreicht ist.

¦ Verwenden des Finanz-Widget von Yahoo!® Mit dem Finanz-Widget von Yahoo!® können Sie aktuellste Nachrichten und Börseninformationen FINANCE abrufen. Meine Aktien Drücken Sie die grüne Taste, um Ihre eigenen Aktien einzurichten. Um ein Aktiensymbol zu entfernen, Mit Neues Symbol hinzufügen können Sie den Namen einer neuen Aktie eingeben. wählen Sie es in der Liste unten aus. ^DJI ● Wählen Sie aus der Liste der Suchergebnisse die Aktie aus, die Sie hinzufügen möchten. Wählen Sie dann das Symbol zum Hinzufügen und drücken Sie die ENTERE-Taste, um sie ^IXIC hinzuzufügen. YHOO N Die ausgewählte Aktie wird zur Liste Meine Aktien hinzugefügt. AAPL ● Mit dem Menübefehl Symbole aus Yahoo! importieren können Sie Ihr Yahoo!® Finance INTC Portfolio abrufen. AMZN  SEITE 1 VON 2  • Mit dem Befehl Symbole zusammenführen fügen Sie die Symbole auf dem FinanzWidget von Yahoo!® bei den Symbolen Ihres Portfolios ein. • Mit Symbole ersetzen löschen Sie die Symbole im Finanz-Widget von Yahoo!® und Neues Symbol hinzufügen... Symbole aus Yahoo! importieren... ersetzen sie durch die Symbole Ihres Portfolios. Anzeigeformat Wert ● Verwenden Sie den Befehl Anzeigeformat, um die Anzeige der Aktienkurse auf Wert oder Info zu Yahoo! Finanzen... Prozentsatz einzustellen. ● Erstellen Sie ein Snippet für Ihre bevorzugte Aktie. • Wählen Sie das Aktiensymbol von der Homepage des Finanz-Widget von Yahoo!® und zeigen Sie detaillierte Finanzinformationen an. • Drücken Sie die gelbe Taste. • Wählen Sie Snippet hinzufügen und drücken Sie auf ENTERE, um diese Aktie als Snippet hinzuzufügen. ● Löschen eines Snippet • Starten Sie das Snippet aus dem Dock. • Drücken Sie die gelbe Taste. • Wählen Sie Snippet löschen und drücken Sie ENTERE, um das Snippet zu löschen.

Deutsch - 56 BN68-02325A-04Ger.indb 56

2009-10-08 �� 10:03:59

¦ Fehlerbehebung für Internet@TV Problem

Einige Widget-Dienste funktionieren nicht.

Wenden Sie sich an den entsprechenden Dienstanbieter. Drücken Sie im Widget die grüne Taste, um Kontaktinformationen abzurufen, oder lesen Sie auf der Hilfe-Website, um Informationen über Anbieter von Widget-Diensten zu erhalten. Siehe Hilfe-Website.

Die Inhalte mancher Widgets liegen nur in englischer Sprache vor. Wie kann ich die Sprache ändern?

Die Sprache der Widget-Inhalte kann von der Sprache der Benutzerschnittstelle abweichen. Das hängt vom jeweiligen Dienstanbieter ab.

Nach dem Zurücksetzen auf die Werkseinstellungen ist der Yahoo WidgetDienst nicht mehr verfügbar und eine Warnmeldung wird angezeigt.

Nach dem Zurücksetzen auf die Werkseinstellungen schalten Sie das Fernsehgerät aus und wieder ein. Starten Sie dann Internet@TV neu.

Ich habe mich im Flickr-Widget bei meinem Konto angemeldet kann aber meine Bilder nicht sehen.

Wechseln Sie auf die Yahoo-Website und aktivieren Sie Ihr Flickr-Konto unter Ihrer Yahoo!-Kennung. anmelden.

Obwohl ich im Profil-Widget meinen Standort geändert habe, gelten weiterhin die alten Einstellungen.

Schalten Sie Ihr Fernsehgerät aus und wieder ein. Starten Sie dann Internet@TV neu. Genießen Sie die Widget-Dienste für den geänderten Standort.

¦ Hilfe-Website Land Austria Belgium Czech Denmark

www.samsung.com → Потребительские продукты → телевизоры → medi@2.0 → Internet@TV N Der Zugriff kann später geändert werden. N In einigen Ländern können die Links abweichen.

Deutsch - 57 BN68-02325A-04Ger.indb 57

2009-10-08 �� 10:03:59

Internet@TV N Diese Funktion wird, je nach Land, möglicherweise nicht unterstützt. (nicht überall verfügbar) N Bei Problemen mit einem Widget-Dienst wenden Sie sich an den Dienstanbieter. Drücken Sie im Widget die grüne Taste, um Kontaktinformationen abzurufen, oder lesen Sie auf der Hilfe-Website, um Informationen über Dienstanbieter zu erhalten. N Je nach Region wird möglicherweise nur Englisch als Sprache des Widget unterstützt.

¦ Erste Schritte mit Internet@TV Internet@TV erhalten Sie über eine Netzwerkverbindung Zugriff auf die Widget-Dienste von SAMSUNG. Die Inhalte von Internet@TV richten sich nach dem Angebot der verschiedenen Anbieter. Sie erhalten mit dem Internet@TV-Dienst Zugriff auf verschiedene Informationen wie beispielsweise von YouTube. N Die Konfiguration von Widgets und deren Diensten kann sich je nach ausgewähltem Land unterscheiden. Nach dem Wechseln des Landes schalten Sie das Fernsehgerät aus und wieder ein. Danach können Sie den Widget-Dienst des neuen Landes nutzen. Wenn Sie das Land auf "Andere" einstellen, kann das Fernsehgerät Ihr Land nicht erkennen. Treffen Sie Ihre Wahl in diesem Fall direkt aus der Liste der unterstützen Länder heraus. N Wenn die Schriftart für die Inhalte eines bestimmten Anbieters von Ihrem Fernsehgerät nicht unterstützt wird, ist die Darstellung auf der Anzeige möglicherweise gestört. N Weitere Informationen zum Konfigurieren für Ihr Land finden Sie unter "Plug-&-Play-Funktion". N Aufgrund der Netzwerkbedingungen kann es bei dieser Funktion zu Verzögerungen oder Unterbrechungen kommen. N Ehe Sie Internet@TV verwenden, müssen Sie das Netzwerk einrichten. Weitere Informationen zum Konfigurieren Ihres Netzwerks finden Sie unter "Einrichten des Netzwerks". Wenn Sie Internet@TV erstmals starten, werden die Grundeinstellungen automatisch durchgeführt. Es dauert eine Weile, bis die Aktualisierung beendet ist. 1. Drücken Sie die Taste MENU. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option Anwendung, und drücken Sie dann die Taste ENTERE. 2. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option Internet@TV, und drücken Sie dann die Taste ENTERE . O Drücken Sie die Taste Internet@ auf der Fernbedienung, um das Internet@TV-Menü anzuzeigen. 3. Die "Benutzervereinbarung" wird angezeigt. Wählen Sie Zustimmen, um der Vereinbarung zuzustimmen. 4. Die Statistiken und Analysen werden angezeigt. Wählen Sie Zustimmen, um der Vereinbarung zuzustimmen.

¦ Konfigurieren von Internet@TV Sie können die Menüs für Single Sign On (SSO), System Management und Properties verwenden. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option Einstellungen, und drücken Sie dann die Taste ENTERE.

❑ Single Sign On Sie können dieses Menü verwenden, wenn Sie ein Konto erstellen oder löschen. Mit Hilfe von Single Sign On können Sie die Informationen über Ihr Konto und das Konto für die Inhaltssite kontrollieren. Sie brauchen sich nicht noch einmal anzumelden. N Das Konto gilt nur für internet@TV. ■

Konto erstellen Sie können ein Konto erstellen und mit der gewünschten Dienstsite verbunden werden. N Sie können maximal 10 Konten erstellen. N Der Name des Kontos sollte maximal 10 Zeichen lang sein. N Wenn es keinen Dienst gibt, für den eine Anmeldung erforderlich ist, können Sie kein Konto erstellen.

Kontenmanagement ● Dienst-Site: Sie können die Anmeldeinformation der Dienstsite (wie YouTube) registrieren. ● Kennwort ändern: Ändern Sie das Kennwort Ihres Kontos. ● Löschen: Löschen Sie das Konto. N Internet@TV zurückzusetzen, falls Sie das Kennwort Ihres Kontos vergessen haben, drücken Sie die Fernbedienungstasten in der folgenden Reihenfolge: POWER (Aus) → MUTE → 9 → 4 → 8 → POWER (Ein). Wenn Sie diese Funktion verwenden, werden alle Konten gelöscht.

Deutsch - 58 BN68-02325A-04Ger.indb 58

2009-10-08 �� 10:03:59

❑ Systemkonfiguration N Ticker-Autostart, Tickeranzeigedauer werden je nach Land möglicherweise nicht unterstützt. ■

Kennwort der Dienstsperre ändern. N Der Standard-PIN-Code eines neuen Fernsehgeräts lautet 0-0-0-0. N Wenn Sie das Kennwort vergessen haben, drücken Sie die Fernbedienungstasten in der folgenden Reihenfolge, um das Kennwort auf 0-0-0-0 zurückzusetzen: POWER (Aus) → MUTE → 8 → 2 → 4 → POWER (Ein).

Dienstanzeigedauer Wählen Sie die Dienstanzeigedauer bis zum Aktivieren des Bildschirmschoners.

Autostart für Ticker → Aus / Ein Legen Sie fest, ob der Ticker beim Einschalten des Fernsehers automatisch gestartet wird.

Tickeranzeigedauer Wählen Sie die Dienstanzeigedauer bis zum Aktivieren des Bildschirmschoners.

❑ Eigenschaften Informationen zu Internet@TV anzeigen Sie können die Geschwindigkeit Ihres Internet TV-Dienstes mit Measuring the speed of the Internet TV service messen.

¦ Verwenden des Internet@TV-Dienstes In einem Widget mit mehreren Kategorienmenüs können Sie den Inhalt der Kategorienmenüs mit Hilfe der Tasten ◄ und ► anzeigen.

Anmeldung beim Konto 1. Drücken Sie die rote Taste. 2. Geben Sie das gewünschte Benutzerkonto ein und drücken Sie dann auf ENTERE. 3. Geben Sie das Kennwort ein. N Nach erfolgreicher Anmeldung wird das Benutzerkonto auf dem Bildschirm angezeigt. N Vor dem Anmelden sollten Sie mindestens ein Konto registriert haben. Wenn Sie ein Konto erstellen möchten, lesen Sie nach unter "Konfigurieren von Internet@TV".

Verwenden der Widget-Galerie Sie können für das vorhandene Widget Dienst starten, Sperren, Dienst installieren verwenden, und Sie können eine Beschreibung von Widget-Diensten anzeigen, die nicht installiert sind. In Internet@TV können Sie verschiedene Widgets hinzufügen und nutzen, die Ihnen von Dienstanbietern zur Verfügung gestellt werden. Welche Widgets dies sind, hängt von Ihrem Inhaltsanbieter ab. ● Dienst starten: Starten des Widget-Dienstes. ● Sperren: Aktivieren der Dienstsperre ● Dienst installieren (oder Dienst löschen): Installieren oder Löschen des Widget-Dienstes.

Verwenden des YouTube-Widget Sie können Filme von YouTube sehen. Wenn Sie in YouTube ein Konto besitzen, registrieren Sie die Kontoinformationen mit Hilfe des Kontenmanagement. Dann können Sie die Kategorie "Eigene Favoriten" verwenden. N Das Menü kann über einen Webdienst geändert werden. N Es kann Inhalte geben, die für Kinder ungeeignet sind. In diesem Fall verwenden Sie die Sperren-Funktion in der Widget-Galerie.

Oft gesehen Spitzenbewertung Sehr beliebt Sehr kontrovers Top-Favoriten Gern verlinkt Oft beantwortet Empfohlen

Seeking Justice Decades Later

Ansichten : 819,252 Bewertung :

Breaking News Alerts by E-Mail

Ansichten : 819,252 Bewertung :

The world reacts to U.S. bailout plan

Ansichten : 819,252 Bewertung :

Boo Hoo in the Boardroom

Ansichten : 819,252 Bewertung :

' Modus ändern ll rrSeite ändern U Navig. E OK R Zurück

Deutsch - 59 BN68-02325A-04Ger.indb 59

2009-10-08 �� 10:03:59

¦ Fehlerbehebung für Internet@TV Problem

Einige Widget-Dienste funktionieren nicht.

Wenden Sie sich an den entsprechenden Dienstanbieter. Drücken Sie im Widget die grüne Taste, um Kontaktinformationen abzurufen, oder lesen Sie auf der Hilfe-Website, um Informationen über Anbieter von WidgetDiensten zu erhalten. Siehe Hilfe-Website.

Worin besteht der Vorteil von Single Sign On?

Wenn Sie ein Konto erstellen und Ihre Anmeldeinformationen registrieren, erhalten Sie ohne weitere Anmeldung Zugriff auf individualisierte Inhalte.

Nach einem Netzwerkfehler kann ich keine Menüs außer "Einstellungen" verwenden.

Wenn Ihre Netzwerkverbindung nicht aktiv ist, sind Ihre Dienste möglicherweise nur eingeschränkt funktionsfähig. Deshalb können Sie nur das Einstellungsmenü verwenden, denn damit können Sie die Internetverbindung wieder reparieren.

Besteht die Möglichkeit, dass YouTubeInhalte für Erwachsene angezeigt werden?

Diese Inhalte werden eigentlich in der Menüliste herausgefiltert. Aber mit der Suchfunktion können sie angezeigt werden. In diesem Fall verwenden Sie die SperrFunktion der Widget-Galerie, um den Dienst zu sperren.

¦ Hilfe-Website Land Austria Belgium Czech Denmark

www.samsung.com → Потребительские продукты → телевизоры → medi@2.0 → Internet@TV N Der Zugriff kann später geändert werden. N In einigen Ländern können die Links abweichen.

Deutsch - 60 BN68-02325A-04Ger.indb 60

2009-10-08 �� 10:03:59

Home Network Centre ¦ Home Network Centre Informationen zum Home Network Centre Das Home Network Centre verbindet das Fernsehgerät und Mobiltelefone über ein Netzwerk. Sie können die eingegangenen Anrufe, Textnachrichten und Zeitpläne vom Mobiltelefon auf dem Fernseher anzeigen. Verwenden Sie hierfür das Home Network Centre. Außerdem können Sie die auf Mobiltelefonen gespeicherten Medieninhalte wie Videos, Photos und Musik abspielen, indem Sie sie über das Netzwerk auf dem Fernseher steuern. N Sofern das Gerät die DLNA DMC (Digital Media Controller)-Funktion unterstützt, ist die Home-Network-Center-Funktion verfügbar. N Diese Funktion soll die Kompatibilität mit einem Samsung-Mobiltelefon sicherstellen, das zu einem späteren Zeitpunkt auf den Markt kommen soll. Weitere Informationen erhalten Sie unter www.samsung.com, oder wenden Sie sich an ein SamsungCallcenter. Auf dem Mobilgerät muss möglicherweise zusätzliche Software installiert werden. Weitere Informationen hierzu finden Sie im jeweiligen Benutzerhandbuch.

Verbinden mit dem Home Network Centre Weitere Informationen zu den Einstellungen für Ihr Netzwerk finden Sie unter "Einrichten des Netzwerks". ● Verbinden mit einem Ad-hoc-Netzwerk im WLAN 1. Schließen Sie den Samsung WLAN-Adapter an den Anschluss USB1(HDD) oder USB2 des Fernsehgeräts an. Seitenverkleidung des Fernsehgeräts Mobiltelefon

WLAN-Adapter von Samsung

2. Weitere Informationen zum Konfigurieren Ihres Ad-hoc-Netzwerks finden Sie unter "Einrichten des Netzwerks". N Informationen zum Konfigurieren der Netzeinstellungen des Mobiltelefons finden Sie im Handbuch für das Mobiltelefon. 3. Richten Sie die IP-Adresse, die SSID und das Kennwort für das Mobiltelefon mit Hilfe des Name des Netzwerks (SSID) und des Schlüssel (Kennwort) bei den Ad-hoc-Einstellungen für das Mobiltelefon ein, die auf dem Fernseher angezeigt werden. ● Verbindung über einen IP-Sharer (Kabel/drahtlos) 1. Schließen Sie den LAN-Anschluss des Fernsehgeräts mit dem LAN-Kabel an den IP-Sharer (Kabel/drahtlos) an, oder verbinden Sie den USB1(HDD) oder USB2-Anschluss des Fernsehgeräts mit dem Samsung Wireless LAN Adapter. N Informationen zum Konfigurieren des Sharers (Kabel/drahtlos) und des Mobiltelefons finden Sie im Benutzerhandbuch des entsprechenden Geräts. Drahtloser/ Kabelgebundener IP-Sharer

Mobiltelefon LAN-Kabel

Drahtloser/ Kabelgebundener IPSharer

Seitenverkleidung des Fernsehgeräts

WLAN-Adapter von Samsung

Deutsch - 61 BN68-02325A-04Ger.indb 61

2009-10-08 �� 10:04:01

¦ Einrichten des Home Network Centre ❑ Message / Medien Hiermit zeigen Sie eine Liste der Mobiltelefone an, mit denen Sie die Nachrichtenoder Medienfunktion in Verbindung mit diesem Fernsehgerät verwenden können. N Die Medienfunktion steht auch in anderen Mobilgeräten zur Verfügung, sofern diese DLNA DMC unterstützen.

Erlaubt Hiermit lassen Sie das Mobiltelefon zu.

Vrboten Hiermit sperren Sie das Mobiltelefon.

Löschen Hiermit löschen Sie das Mobiltelefon aus der Liste. N Mit dieser Funktion wird aber nur der Name aus der Liste entfernt. Wenn das entfernte Mobilgerät wieder angeschaltet wird oder eine Verbindung zum Fernseher herstellen möchten, wird es möglicherweise wieder in der Liste angezeigt.

Message → Ein / Aus Hiermit können Sie bestimmen, ob die Nachrichtenfunktion (eingehende Anrufe, Textnachrichten und Zeitpläne auf dem Mobiltelefon) verwendet werden soll.

Medien → Ein / Aus Hiermit können Sie wählen, ob die Medienfunktion zum Abspielen der Inhalte (Videos, Fotos, Musik) vom Telefon verwendet werden soll.

TV-Name R Zurück e Beenden Sie können den Namen des Fernsehers so festlegen, dass Sie ihn im Mobilgerät einfach finden können. N Wenn Sie Ben.-Eingabe wählen, können Sie den Namen des Fernsehers mit der OSK (On Screen Keyboard) eingeben.

¦ Verwenden der Meldungsfunktion Mit dieser Funktion können Sie die eingegangenen Anrufe, Textnachrichten und Zeitpläne vom Mobiltelefon auf dem Alarmfenster anzeigen, während Sie das Fernsehgerät verwenden. husband SMS N Um diese Alarmfenster der Message zu deaktivieren, stellen Sie im Einstellungen Neue Nachricht eingegangen Details anzeigen? des Home-Network-Center die Option Message auf Aus. N Das Alarmfenster erscheint für 20 Sekunden. Wenn Sie keine Taste drücken, oder Storno wählen, wird das Fenster im Abstand von 5 Minuten bis zu dreimal OK Storno angezeigt. N Wenn OK gewählt wird oder wenn OK während der Anzeige der Nachricht nicht dreimal gewählt wird, wird die Nachricht gelöscht. Die Nachricht wird nicht vom Mobiltelefon gelöscht. N Das einfache Alarmfenster kann angezeigt werden, während Sie Anwendungen wie Media Play oder Content Library usw. verwenden.Um den Inhalt der Nachricht zu sehen, schalten Sie in diesem Fall auf Fernsehmodus um. N Wenn eine Nachricht von einem unbekannten Mobiltelefon angezeigt wird, wählen Sie unter Message im Home-NetworkCenter das Mobiltelefon und wählen Sie dann Vrboten, um das Telefon zu sperren.

Deutsch - 62 BN68-02325A-04Ger.indb 62

2009-10-08 �� 10:04:02

Nachrichtenansicht Wenn eine neue Textnachricht (SMS) ankommt, während Sie fernsehen, wird das Alarmfenster geöffnet. Wenn Sie auf OK klicken, wird der Inhalt der Nachricht angezeigt. N Sie können die Anzeigeeinstellungen für den Inhalt von Textnachrichten (SMS) auf dem Mobiltelefon konfigurieren. Anweisungen finden im Handbuch des Mobiltelefons. N Manche Sonderzeichen werden möglicherweise als Leerzeichen oder unlesbar angezeigt.

Alarm bei eingehendem Anruf Wenn ein Anruf eingeht, während Sie fernsehen, wird das Alarmfenster geöffnet.

Kalenderalarm Während Sie fernsehen, wird das Alarmsignalfenster geöffnet, um den registrierten Kalender anzuzeigen. N Sie können die Anzeigeeinstellungen für den Kalender auf dem Mobiltelefon konfigurieren. Anweisungen finden im Handbuch des Mobiltelefons. N Manche Sonderzeichen werden möglicherweise als Leerzeichen oder unlesbar angezeigt.

¦ Verwenden der Medienfunktion Ein Alarmsignalfenster wird geöffnet und informiert den Benutzer, dass die vom Mobiltelefon gesendeten Medieninhalte (Videos, Photos, Musik) auf dem Fernseher angezeigt werden. Der Inhalt wird automatisch 3 Sekunden nach dem Öffnen des Alarmfensters angezeigt. Wenn Sie bei geöffnetem Alarmfenster auf RETURN oder EXIT drücken, werden die Media Contents nicht wiedergegeben. N Um die Übertragung von Medieninhalten des Mobiltelefons zu deaktivieren, deaktivieren Sie Medien unter Einstellungen von Home-Network-Center (auf Aus schalten). N Die Inhalte können je nach Auflösung und Format möglicherweise nicht auf dem Fernseher angezeigt werden.

Medienwiedergabe aus “111-123 4-5671”

\Steuerung der Medienwiedergabe Taste ◄/►

ENTERE RETURN TOOLS INFO EXIT Vorgang Cursor bewegen und Elemente auswählen. Bei der Wiedergabe der Filmdatei: Schneller Vor- oder Rücklauf durch den Film in Schritten. Durch Drücken der Taste ENTERE während der Wiedergabe wird die Wiedergabe unterbrochen. Durch erneutes Drücken der Taste ENTERE während der Wiedergabe wird die Wiedergabe fortgesetzt. Zurück zum vorherigen Menü. Ausführen verschiedener Funktionen aus dem Foto-, Musikund Filmmenü. Anzeigen von Dateiinformationen. Beenden des Modus Media Play und Rückehr in den TVModus.

N Die Tasten ENTERE und ◄/► sind möglicherweise je nach Medieninhalt deaktiviert. N Sie können die Medienwiedergabe mit dem Mobiltelefon steuern. Weitere Informationen hierzu finden Sie im jeweiligen Benutzerhandbuch.

Deutsch - 63 BN68-02325A-04Ger.indb 63

2009-10-08 �� 10:04:03

EMPFEHLUNGEN ¦ Videotextfunktion Die meisten Fernsehsender bieten über Videotext Informationen an. Auf der Videotext-Indexseite finden Sie Verwendungshinweise zum Videotext. Darüber hinaus können Sie über die Tasten der Fernbedienung nach Bedarf verschiedene Optionen einstellen. N Für die korrekte Anzeige von Videotextinformationen muss der Senderempfang einwandfrei sein. Andernfalls können Informationen unvollständig sein oder einige Seiten nicht angezeigt werden. 1 : (Ende) Videotext beenden 2 0 (Modus) Drücken Sie diese Taste, um den Videotextmodus auszuwählen (LISTE/FLOF) Wenn Sie diese Taste im Modus LIST (Liste) drücken, wird in den Listenspeichermodus umgeschaltet. Im Listenspeichermodus können Sie mit der Taste 8(Speichern) Videotextseiten in einer Liste speichern. 3 5 (anzeigen) Drücken Sie diese Taste, um verborgenen Text anzuzeigen (z. B. Antworten bei Quizsendungen). Drücken Sie die Taste erneut, um den Videotext auszublenden. 4 4 (Größe) Drücken Sie diese Taste, um Videotext in doppelt so großen Buchstaben in der oberen Hälfte des Bildschirms anzuzeigen. Drücken Sie die Taste erneut, um den Text in der unteren Hälfte des Bildschirms anzuzeigen. Zum Ausblenden des Videotextes drücken Sie die Taste erneut. 5 Farbtasten (rot/grün/gelb/blau) Wenn der Sender das FASTEXT-System verwendet, sind die verschiedenen Themen auf den Videotextseiten farbig gekennzeichnet und können mit den Farbtasten auf der Fernbedienung angewählt werden. Drücken Sie die Farbtaste, die dem Thema entspricht, das Sie anzeigen möchten. Die Seite wird mit anderen farbig markierten Informationen angezeigt, die auf dieselbe Art ausgewählt werden können. Drücken Sie die entsprechende Farbtaste, um die vorherige oder nächste Seite anzuzeigen.

6 / (Videotext an/mix) Drücken Sie diese Taste, um den Videotextmodus zu aktivieren, nachdem Sie einen Sender ausgewählt haben, der Videotext anbietet. Drücken Sie die Taste zweimal, um die Videotextinformationen gleichzeitig mit der aktuellen Sendung auf dem Bildschirm einzublenden. 7 8 (Speichern) Drücken Sie diese Taste, um Videotextseiten zu speichern. 8 1 (Unterseite) Drücken Sie diese Taste, um eine verfügbare untergeordnete Seite anzuzeigen. 9 2 (Weiterblättern) Drücken Sie diese Taste, um die nächste Videotextseite anzuzeigen. 0 3 (Zurückblättern) Drücken Sie diese Taste, um die vorherige Videotextseite anzuzeigen.

! 9 (Halten) Drücken Sie diese Taste, um bei einer angezeigten Seite, die mit weiteren, untergeordnete Seiten verknüpft ist, das automatische Umblättern zu verhindern. Drücken Sie zum Fortfahren die Taste erneut. @ 6 (index) Drücken Sie diese Taste, um die Videotext-Indexseite (Index) anzuzeigen. # 7 (Abbrechen) Drücken Sie diese Taste, um beim Suchen nach einer Seite die Sendung anzuzeigen.

N Sie können die Videotextseiten durch Drücken der Zifferntasten auf der Fernbedienung wechseln.

Deutsch - 64 BN68-02325A-04Ger.indb 64

2009-10-08 �� 10:04:03

Die Videotextseiten sind in sechs Kategorien unterteilt: Sportergebnisse

A B C D E F Inhalt Gewählte Seitennummer Senderkennung Aktuelle Seitenzahl oder Suchhinweise Datum und Uhrzeit Text Statusinformation FASTEXT-Informationen

N Videotextinformationen sind oft auf mehrere, aufeinander folgende Seiten verteilt, die wie folgt aufgerufen werden können: • Eingabe der Seitennummer • Auswahl eines Titels in einer Liste • Auswahl einer farbigen Überschrift (FASTEXT-System) N Das Fernsehgerät unterstützt Videotext Version 2.5. Damit können zusätzlich Graphik oder Text angezeigt werden. N Je nach Übertragungsmodus können bei der Anzeige von Videotext am linken und rechten Rand Leerbereiche vorkommen. N In diesem Fall wird keine zusätzliche Graphik oder Text übertragen. N Ältere Fernsehgeräte, die Version 2.5 nicht unterstützen, können zusätzliche Graphiken oder Texte unabhängig vom Modus der Videotextübertragung nicht anzeigen. O Drücken Sie die Taste TV, um Videotext zu beenden.

¦ Anbringen des Standfußes N Voreinstellung: Stellen Sie die Leitschiene und die Halterungsabdeckung auf den Standfuß, und befestigen Sie diese mit den Schrauben. Rückseite

1. Verbinden Sie Ihren LCD-Fernseher mit dem Standfuß. N Der Fernseher sollte von mindestens zwei Personen getragen werden. N Verwechseln Sie beim Zusammenbauen nicht die Vorder- und Rückseite des Standfußes. N Damit sichergestellt ist, dass das Fernsehgerät auf richtiger Höhe mit dem Standfuß verbunden wird, dürfen Sie oben links und rechts nicht zu stark auf den Fernseher drücken.

2. Ziehen Sie zuerst die Schrauben an Position 1 und dann die Schrauben an Position 2 fest. N Stellen Sie das Gerät aufrecht hin und ziehen Sie die Schrauben fest. Wenn Sie die Schrauben festziehen, während der LCD-Fernseher liegt, kann es passieren, dass er seitlich geneigt ist. N Der Fuß ist bei Modellen mit einer Bildschirmdiagonalen von 55 Zoll und mehr bereits installiert

Deutsch - 65 BN68-02325A-04Ger.indb 65

2009-10-08 �� 10:04:04

¦ Lösen des Standfußes

1. Entfernen Sie Schrauben von der Rückseite des Fernsehgerätes. 2. Lösen Sie den Standfuß vom Fernsehgerät. N Der Fernseher sollte von mindestens zwei Personen getragen werden. 3. Decken Sie die Aussparung an der Unterseite des Fernsehgeräts mit der Abdeckung ab.

¦ Anbringen der Wandhalterung Mit der separat erhältlichen Wandhalterung können Sie das Fernsehgerät an einer Wand befestigen. Detaillierte Informationen zum Montieren der Wandhalterung finden Sie in den Anweisungen, die im Lieferumfang der Wandhalterung enthalten sind. Lassen Sie sich beim Anbringen der Wandmontagehalterung von einem Techniker helfen. Samsung Electronics haftet nicht für Schäden an Gerät oder Personen, wenn die Montage vom Kunden selbst durchgeführt wird. Installieren Sie die Wandhalterung nicht bei angeschaltetem Fernsehgerät. Sie könnten dabei einen Stromschlag erhalten und sich verletzen.

¦ Verlegen der Kabel Verstecken Sie die Kabel im Kabelschlauch, damit Sie durch den transparenten Standfuß hindurch nicht zu sehen sind.

¦ Kensington-Schloss als Diebstahlsicherung Ein Kensington-Schloss dient zur physischen Sicherung des Systems bei Verwendung in öffentlichen Bereichen. Je nach Hersteller können Aussehen und Verriegelungsverfahren von der Abbildung abweichen. Informationen zur richtigen Anwendung entnehmen Sie bitte der Bedienungsanleitung des Kensington-Schlosses. N Das Schloss muss separat erworben werden. N Die Position des Kensington-Schlosses ist modellabhängig. 1. "Führen Sie das Schloss in den Kensington-Einschub am LCD-Fernseher ein (1), und drehen Sie es in die Verriegelungsposition (2).

2. Schließen Sie das Kabel für das Kensington-Schloss an (3). 3. Befestigen Sie das Kensington-Schloss an einem Tisch oder einem schweren feststehenden Objekt.

Deutsch - 66 BN68-02325A-04Ger.indb 66

2009-10-08 �� 10:04:05

¦ Absichern des Einbaubereichs Halten Sie die erforderlichen Abstände zwischen dem Gerät und anderen Objekten (z.B. Wänden) ein, um ausreichende Lüftung sicherzustellen. Wenn Sie dies nicht tun, besteht die Gefahr, dass aufgrund eines Anstiegs der Temperatur im Innern des Geräts ein Brand ausbricht oder andere Probleme mit dem Gerät auftreten. Stellen Sie das Gerät so auf, dass die in der Abbildung gezeigten Mindestabstände eingehalten werden. N Verwenden Sie nur Teile von Samsung Electronics, wenn Sie einen Standfuß oder eine Wandhalterung einsetzen. • Wenn Sie Teile eines anderen Herstellers verwenden, kann es zu Problemen mit dem Gerät oder zu Verletzungen kommen, weil das Gerät herunterfällt. • Wenn Sie Teile eines anderen Herstellers verwenden, kann es zu Problemen mit dem Gerät oder zu einem Brand kommen, weil die Innentemperatur aufgrund schlechter Belüftung des Geräts ansteigt. N Das Aussehen kann sich je nach Gerät unterscheiden.

Aufstellen des Geräts mit dem Standfuß

Installieren des Geräts mit einer Wandhalterung

¦ Befestigen des Fernsehgeräts an der Wand Achtung: Das Fernsehgerät kann hinfallen, wenn Sie daran ziehen, es schieben oder darauf klettern. Stellen Sie insbesondere sicher, dass sich keine Kinder an das Gerät hängen oder es aus dem Gleichgewicht bringen. Anderenfalls könnte das Gerät umkippen und schwere Verletzungen oder den Tod verursachen. Beachten Sie alle Anweisungen der beigefügten Sicherheitshinweise. Noch mehr Stabilität erreichen Sie, wenn Sie den Kippschutz installieren. Gehen Sie hierzu folgendermaßen vor. ■

So verhindern Sie, dass das Fernsehgerät umkippt: 1. Stecken Sie die Schrauben durch die Halterungen und befestigen Sie sie fest an der Wand. Vergewissern Sie sich, dass die Schrauben gut halten. N Je nach Ausführung der Wand benötigen Sie zum Befestigen weiteres Material, wie z. B. einen Dübel. N Da die benötigten Halterungen, Schrauben und das Band nicht zum Lieferumfang gehören, müssen Sie diese Teile gesondert erwerben.

2. Entfernen Sie die Schrauben in der Mitte auf der Rückseite des Fernsehgeräts. Setzen Sie diese Schrauben in die Halterungen ein und befestigen Sie die Schrauben dann wieder am Fernsehgerät. N Die Schrauben werden möglicherweise nicht zusammen mit dem Gerät geliefert. Kaufen Sie in diesem Fall Schrauben entsprechend den folgenden Angaben. N Daten der Schrauben • Für LCD-Fernsehgeräte von 17 – 29 Zoll: M4 X L15 / Für LCD-Fernsehgeräte von 32 – 40 Zoll: M6 X L15 3. Verbinden Sie die Halterungen an der Wand und die Halterung am Fernsehgerät mit einem festen Band miteinander und ziehen Sie das Band dann fest. N Stellen Sie das Fernsehgerät in der Nähe der Wand auf, damit es nicht nach hinten kippen kann. N Es ist noch sicherer, wenn die Halterungen an der Wand niedriger als die Halterungen am Fernsehgerät sind. N Lösen Sie das Band, ehe Sie den Fernsehapparat bewegen.

4. Kontrollieren Sie, ob alle Anschlüsse weiterhin fest verbunden sind. Prüfen Sie regelmäßig die Verbindungen auf Zeichen von Ermüdung oder Versagen. Bei Zweifeln hinsichtlich der Sicherheit Ihrer Halterung wenden Sie sich an einen professionellen Installationsbetrieb.

Deutsch - 67 BN68-02325A-04Ger.indb 67

2009-10-08 �� 10:04:06

¦ Fehlerbehebung Bei Fragen zum Fernsehen schauen Sie zuerst in dieser Liste nach. Wenn keiner dieser Tipps zur Fehlerbehebung weiterhilft, öffnen Sie die Website 'www.samsung.com' und klicken Sie dort auf Unterstützung oder wenden Sie sich an das in der Liste auf der letzten Seite angegebene Callcenter. Problem Bildqualität Das Fernsehbild sieht nicht so gut wie im Geschäft aus.

Lösung Führen Sie zu allererst den Bildtest durch, um zu bestätigen, dass Ihr Fernsehgerät das Testbild korrekt anzeigt. ● Wechseln Sie zu MENU - Unterstützung - Eigendiagnose - Bildtest Wenn das Testbild richtig angezeigt wird, kann das schlechte Bild möglicherweise durch die Signalquelle oder das Signal verursacht sein. ● Wenn Sie einen analogen Kabel-/Satellitenreceiver verwenden, rüsten Sie diesen auf. Verwenden Sie HDMI- oder Komponentenkabel, um HD Bildqualität zu ermöglichen. ● Kabel-/Satellitenanschluss: Probieren Sie HD-Sender (HD, mit hoher Auflösung) aus der Kanalliste. ● Antennenanschluss: Probieren Sie HD-Sender, nachdem Sie die Autoprogrammierung durchgeführt haben. N Viele HD-Kanäle senden aufbereitete SD-Inhalte (Standardauflösung). Stellen Sie den Kabel-/Satellitenreceiver auf eine Bildauflösung von 1080i oder 720p ein. Überprüfen Sie, ob Sie beim Fernsehen den Mindestabstand entsprechend der Größe des Fernsehers und der Auflösung des angezeigten Signals einhalten. ● Durch die Kompression der Videoinhalte kann es zu Bildverzerrungen kommen, insbesondere bei schnellen Bildern wie bei Sportsendungen und Actionfilmen. ● Ein niedriger Signalpegel oder schlechte Qualität kann Bildverzerrungen verursachen. Das ist kein Problem des Fernsehgeräts. ● Vergewissern Sie sich, ob die Komponentenkabel mit den richtigen Anschlüssen verbunden sind. Falsche oder lose Kontakte können Farbprobleme verursachen oder dazu führen, dass auf dem Bildschirm gar kein Bild angezeigt wird. ● Stellen Sie die Bild-Optionen im Fernsehmenü ein. (Bild-Modus, Farbe, Helligkeit, Schärfe) ● Stellen Sie die Energiesparmod.-Option im Einstellungen -Menü ein. ● Versuchen Sie, die Grundstellung für das Bild wieder herzustellen, damit die Standardbildeinstellungen verwendet werden. (Wechseln Sie zu MENU - Bild Bild zurücksetzen) ● Wenn die Bildgröße auf Bildschirmanpassung eingestellt ist, ändern Sie dies in 16:9. ● Ändern Sie die Kabel-/Satellitenauflösung. ● Schließen Sie das Videokabel (Gelb) an die grüne Buchse von Komponenteneingang 1 des Fernsehgeräts an. ● Bei Anschluss an einen Kabelreceiver versuchen Sie, den Kabelreceiver zurückzusetzen. (Schließen Sie das Netzkabel wieder an und warten Sie, bis der Kabelreceiver neu startet. Dies kann bis zu 20 Minuten dauern) ● Stellen Sie die Bildauflösung des Kabelreceivers auf 1080i oder 720p ein. Führen Sie zu allererst den Audiotest durch, um zu bestätigen, dass Ihr Fernsehgerät den Ton korrekt ausgibt. ● Wechseln Sie zu MENU - Unterstützung - Eigendiagnose - Audiotest Wenn der Ton richtig ausgegeben wird, kann das Tonproblem möglicherweise durch die Signalquelle oder das Signal verursacht sein. ● Überprüfen Sie die Lautstärke des externen Geräts, das an Ihren Fernseher angeschlossen ist, und stellen Sie dann die Lautstärke des Fernsehers entsprechend ein. ● Stellen Sie die Option Lautsprecher auswählen im Tonmenü auf TV-Lautsprecher ein. ● Vergewissern Sie sich, dass die Audiokabel vom externen Gerät an die richtigen Audioeingänge am Fernsehgerät angeschlossen sind. ● Überprüfen Sie, welcher Tonausgang am angeschlossenen Gerät eingestellt ist. (Beispiel: Sie müssen die Audioeinstellung Ihres Kabelreceivers möglicherweise in HDMI ändern, wenn HDMI an Ihr Fernsehgerät angeschlossen ist). ● Wenn Sie ein DVI/HDMI-Kabel verwenden, ist ein separates Audiokabel erforderlich. ● Deaktivieren Sie die SRS-Funktion, wenn Sie die Lautstärke auf mehr als 30 einstellen. ● Ziehen Sie den Stecker aus der Kopfhörerbuchse. (sofern an Ihrem Fernseher vorhanden) ● Überprüfen Sie die Kabelverbindungen. Vergewissern Sie sich, dass kein Videokabel an einen Audioeingang angeschlossen ist. ● Überprüfen Sie die Signalstärke des Antennen-/Kabelanschlusses. Ein schwaches Signal kann Verzerrungen verursachen. ● ●

Das Bild ist verzerrt: Große und kleine Blöcke, Punkte, Pixelfehler Falsche oder fehlende Farbe bei Komponentenanschluss. Schlechte Farbwiedergabe oder Helligkeit.

Gepunktete Linie am Bildschirmrand. Das Bild ist nur beim AV-Eingang (Composite) schwarzweiß. Beim Kanalwechsel friert das Bild ein bzw. ist verzerrt, oder die Bildanzeige erfolgt verzögert.

Tonqualität Kein Ton oder Ton zu leise bei maximaler Lautstärke. Bild ist gut, aber kein Ton.

Rauschen vom Lautsprecher.

Deutsch - 68 BN68-02325A-04Ger.indb 68

2009-10-08 �� 10:04:06

Problem Kein Bild, kein Video Der Fernseher kann nicht eingeschaltet werden.

Das Fernsehgerät schaltet sich automatisch aus.

HF-Anschluss (Terrestrisch/Kabel) Es werden nicht alle Kanäle empfangen.

Das Bild ist verzerrt: Große und kleine Blöcke, Punkte, Pixelfehler

Vergewissern Sie sich, dass das Netzkabel sicher mit der Wandsteckdose und dem Fernsehgerät verbunden ist. Vergewissern Sie sich, dass die Netzsteckdose Strom liefert. Drücken Sie die POWER-Taste am Fernsehgerät, um zu prüfen, ob die Fernbedienung richtig funktioniert. Wenn das Fernsehgerät eingeschaltet wird, kann dies von der Fernbedienung verursacht sein. Um das Problem mit der Fernbedienung zu beheben, lesen Sie den Abschnitt 'Die Fernbedienung funktioniert nicht' weiter unten. Prüfen Sie im Menü Einstellungen , ob der Sleep-Timer eingeschaltet (Ein) ist. Wenn das Fernsehgerät an Ihren PC angeschlossen ist, überprüfen Ihre die Energiespareinstellungen Ihres PCs. Vergewissern Sie sich, dass das Netzkabel sicher mit der Wandsteckdose und dem Fernsehgerät verbunden ist. Wenn bei Antennen-/Kabelanschluss länger als 10 bis 15 Minuten kein Signal empfangen wurde, wird das Fernsehgerät automatisch ausgeschaltet. Überprüfen Sie die Kabelverbindungen. (Unterbrechen Sie kurzzeitig alle Kabelverbindungen zwischen dem Fernsehgerät und den externen Geräten) Stellen Sie den Videoausgang Ihres externen Geräts (Kabel-/Satellitenreceiver, DVD-/Bluray-Player) so ein, dass er zur Verbindung mit dem Fernsehgerät passt. Zum Beispiel: Ausgang des externen Geräts: HDMI, also Fernseheingang: HDMI. Stellen Sie sicher, dass das angeschlossene Gerät angeschaltet ist. Vergewissern Sie sich, dass die richtige Signalquelle für den Fernseher eingestellt ist. Drücken Sie dazu die Taste SOURCE auf der Fernbedienung des Fernsehers. Vergewissern Sie sich, dass das Antennenkabel korrekt angeschlossen ist. Probieren Sie es mit Plug & Play, um die verfügbaren Kanäle zur Kanalliste hinzuzufügen. Wechseln Sie zu MENU - Einstellungen - Plug & Play und warten Sie, bis alle verfügbaren Kanäle gespeichert sind. Prüfen Sie, ob die Antenne korrekt angeordnet ist. Durch die Kompression der Videoinhalte kann es zu Bildverzerrungen kommen, insbesondere bei schnellen Bildern wie bei Sportsendungen und Actionfilmen. Ein schwaches Signal kann Verzerrungen verursachen. Das ist kein Problem des Fernsehgeräts.

PC-Verbindung Meldung ‘Modus nicht unterstützt’. Der PC wird immer in der Liste der Signalquellen angezeigt, auch wenn keiner angeschlossen ist. Video ist bei HDMI-Anschluss in Ordnung, aber es gibt keinen Ton. Netzwerkverbindung (je nach Modell) Fehler der drahtlosen Netzwerkverbindung.

Stellen Sie die Ausgangsauflösung und Frequenz Ihres PCs so ein, dass sie zu den vom Fernsehgerät unterstützten Auflösungen passt. Das ist normal. Der PC wird immer in der Liste der Signalquellen angezeigt, auch wenn keiner angeschlossen ist.

Prüfen Sie die Einstellungen des Audioausgangs für Ihren PC.

Es ist ein drahtloser USB-Dongle von Samsung erforderlich, um das Drahtlosnetzwerk zu verwenden. Vergewissern Sie sich, dass die Netzwerkverbindung auf Drahtlos eingestellt ist. Das Fernsehgerät muss an einen drahtlosen IP-Sharer (Router) angeschlossen sein.

Weitere Das Bild wird nicht als Vollbild ausgegeben.

Die Fernbedienung funktioniert nicht.

Die Lautstärke bzw. Leistung des Fernsehers kann mit der Fernbedienung des Kabel/Satellitenreceivers nicht reguliert werden. Meldung ‘Modus nicht unterstützt’.

Plastikgeruch vom Fernsehen. Die Option Signalinformation steht für das Fernsehgerät im Menü für den Selbsttest nicht zur Verfügung. Das Fernsehgerät ist zur rechten oder linken Seite geneigt. Sockel des Standfußes kann nicht montiert werden.

Das Kanalmenü wird grau angezeigt. (nicht verfügbar)

Ihre Einstellungen gehen nach 30 Minuten oder bei jedem Abschalten des Fernsehers verloren.

Vorübergehender Ausfall von Bild oder Ton.

Sie erkennen möglicherweise kleine Partikel, wenn Sie den Rahmen um den Fernsehbildschirm herum genau betrachten. PIP-Menü nicht verfügbar.

Überprüfen Sie die unterstützte Auflösung des Fernsehgeräts und stellen Sie die Ausgangsauflösung des externen Geräts dementsprechend ein. Weitere Informationen erhalten Sie im Abschnitt zum Einstellen der Auflösung in diesem Handbuch. Dieser Geruch ist normal und verschwindet im Lauf der Zeit. Diese Funktion ist nur bei digitalen Kanälen mit Antennenanschluss (HF/Coax) verfügbar (Antenne oder Kabel).

Lösen Sie den Sockel des Standfußes vom Fernsehgerät und wiederholen Sie die Montage.

Stellen Sie sicher, dass Ihr Fernsehgerät auf einer ebenen Fläche steht. Wenn Sie die Schrauben nicht vom Fernseher lösen können, verwenden Sie einen magnetischen Schraubendreher. Das Menü Sender ist nur dann verfügbar, wenn eine TV-Signalquelle ausgewählt wurde.

‘Verschlüsseltes Signal’ oder ● ‘Kein Signal/Schwaches Signal’ bei Einsatz einer CAM-Karte ● (CI/CI+). 45 Minuten nach dem Ausschalten schaltet sich das Fernsehgerät von selbst wieder ein. Wiederholtes Bild-/Tonproblem.

Bei HD-Kanälen werden auf beiden Seiten schwarze Balken angezeigt, wenn Sie aufbereitete SD-Inhalte (4:3) wiedergeben. Bei Filmen mit einem anderen Seitenverhältnis als am Fernsehgerät eingestellt, werden oben und unten schwarze Balken angezeigt. Stellen Sie die Bildgröße an Ihrem externen Gerät oder am Fernseher auf Vollbild ein. Ersetzen Sie die Batterien der Fernbedienung (richtige Polung beachten). Reinigen Sie das Sendefenster oben auf der Fernbedienung. Zeigen Sie mit der Fernbedienung aus 1,5 bis 2 m Entfernung direkt auf das Fernsehgerät. Programmieren Sie die Fernbedienung des Kabel-/Satellitenreceivers so, dass sie das Fernsehgerät anspricht. Den Code für SAMSUNG TV finden Sie in der Bedienungsanleitung für Ihren Kabel-/Satellitenreceiver.

Wenn das Fernsehgerät im Modus Shop Demo läuft, werden die Ton- und Bildeinstellungen alle 30 Minuten zurückgesetzt. Wechseln Sie mit dem Plug & Play-Prozess vom Modus Shop Demo zu Privatgebrauch. Drücken Sie diese Taste SOURCE, um den TV-Modus auszuwählen. Wechseln Sie zu MENU → Einstellungen → Plug & Play → ENTERE. Überprüfen und korrigieren Sie ggf. die Kabelverbindungen. Kann durch Verwenden von übermäßig starren oder dicken Kabeln verursacht werden. Vergewissern Sie sich, dass die Kabel für langfristigen Gebrauch flexibel genug sind. Bei Wandmontage empfehlen wir, Kabel mit 90 Grad-Steckern zu verwenden. Dies ist Teil des Produktdesigns und kein Defekt.

Die PIP-Funktion steht nur zur Verfügung, wenn Sie eine HDMI-, PC- oder Komponentensignalquelle anzeigen. Überprüfen Sie, ob das CAM-Modul mit installierter CI(CI+)-Karte in den CI-Steckplatz (Common Interface) eingesetzt wurde. Ziehen Sie das CAM aus dem Fernsehgerät und setzen Sie es wieder in den Steckplatz ein. Das ist Normal. Das Fernsehgerät aktiviert die OTA-Funktion (Over-the-Air) Funktion selbst, um die beim Fernsehen heruntergeladene Firmware zu aktualisieren. Überprüfen und ändern Sie Signal/Signalquelle.

N Der TFT-LCD-Bildschirm enthält Unterpixel. Hierfür ist eine ausgefeilte Fertigungstechnologie erforderlich ist. Allerdings können ein paar zu helle oder zu dunkle Pixel auf der Bildfläche zu sehen sein. Diese Pixelfehler haben keinen Einfluss auf die Geräteleistung.

Deutsch - 70 BN68-02325A-04Ger.indb 70

2009-10-08 �� 10:04:07

¦ Technische Daten Modellname Bildschirmgröße (Diagonal) PC-Auflösung (Optimal) Ton Ausgang Abmessungen (BxTxH) Gehäuse Mit Fuß Gewicht Mit Fuß Umgebungsbedingungen Betriebstemperatur Luftfeuchtigkeit (bei Betrieb) Lagerungstemperatur Luftfeuchtigkeit (Lagerung) Drehbarer Fuß (Links und rechts) Modellname Bildschirmgröße (Diagonal) PC-Auflösung (Optimal) Ton Ausgang Abmessungen (BxTxH) Gehäuse Mit Fuß Gewicht Mit Fuß Umgebungsbedingungen Betriebstemperatur Luftfeuchtigkeit (bei Betrieb) Lagerungstemperatur Luftfeuchtigkeit (Lagerung) Drehbarer Fuß (Links und rechts)

1920 x 1080 bei 60 Hz

1920 x 1080 bei 60 Hz

17 kg 10 °C bis 40 °C (50 °F bis 104 °F) 10% bis 80%, nicht kondensierend -20 °C bis 45 °C (-4 °F bis 113 °F) 5 % bis 95 %, nicht kondensierend -20˚ ~ 20˚

1920 x 1080 bei 60 Hz

1920 x 1080 bei 60 Hz

25 kg 10 °C bis 40 °C (50 °F bis 104 °F) 10% bis 80%, nicht kondensierend -20 °C bis 45 °C (-4 °F bis 113 °F) 5 % bis 95 %, nicht kondensierend -20˚ ~ 20˚

Modellname LE55B650, LE55B651, LE55B652, LE55B653 Bildschirmgröße (Diagonal) 55 Zoll PC-Auflösung (Optimal) 1920 x 1080 bei 60 Hz Ton Ausgang 2 X 15 W Abmessungen (BxTxH) Gehäuse 1311 X 80 X 842 mm Mit Fuß 1311 X 305 X 895 mm Gewicht Mit Fuß 34 kg Umgebungsbedingungen Betriebstemperatur 10 °C bis 40 °C (50 °F bis 104 °F) Luftfeuchtigkeit (bei Betrieb) 10% bis 80%, nicht kondensierend Lagerungstemperatur -20 °C bis 45 °C (-4 °F bis 113 °F) Luftfeuchtigkeit (Lagerung) 5 % bis 95 %, nicht kondensierend Drehbarer Fuß (Links und rechts) -20˚ ~ 20˚ N Änderungen der technischen Daten und des Geräte-Designs vorbehalten. N Dies ist ein digitales Gerät der Klasse B. N Die technischen Daten zur benötigten Netzspannung finden Sie auf dem Etikett am Produkt.

Deutsch - 71 BN68-02325A-04Ger.indb 71

( GUIDE: Elektronische programmagids (EPG) weergeven

LE32B650T2WXXC, LE32B651T3WXXC,
