MANUALE UTENTE LE-37S71B SAMSUNG

Se avete commenti o domande sui prodotti Samsung, contattate il Servizio Clienti Samsung.

Country	Customer Care Center	Web Site
BELGIUM	02 201 2418	www.samsung.com/be
CZECH REPUBLIC	844 000 844	www.samsung.com/cz
DENMARK	38 322 887	www.samsung.com/dk
FINLAND	09 693 79 554	www.samsung.com/fi
FRANCE	08 25 08 65 65 (€ 0,15/Min)	www.samsung.com/fr
GERMANY	01805 - 121213 (€ 0,12/Min)	www.samsung.de
HUNGARY	06 40 985 985	www.samsung.com/hu
ITALIA	199 153 153	www.samsung.com/it
LUXEMBURG	02 261 03 710	www.samsung.lu
NETHERLANDS	0900 20 200 88 (€ 0.10/Min)	www.samsung.com/nl
NORWAY	231 627 22	www.samsung.com/no
POLAND	0 801 801 881	www.samsung.com/pl
PORTUGAL	80 8 200 128	www.samsung.com/pt
RUSSIA	8-800-200-0400	www.samsung.ru
SLOVAKIA	0850 123 989	www.samsung.com/sk
SPAIN	902 10 11 30	www.samsung.com/es
SWEDEN	08 585 367 87	www.samsung.com/se
U.K	0870 242 0303	www.samsung.com/uk
UKRAINE	8-800-502-0000	www.samsung.com/ur

Precauzioni da adottare quando si visualizza un'immagine fissa

Un'immagine fissa cui cuscare danni permanenti allo schemo TV.
Non visualizzare un'immagine fissa sul pannello LCD per otre 2 ore poichecuo causare la ritenzione dell'immagine sullo schermo.
Il fenomeno di ritenzione dell'imagine èanche noto come "bruciatura dello schermo". Per evitare il fenomeno di ritenzione dell'imagine, ridurre il
Grado di luminosità e di contrasto dello schermo quando si visualizza un'immagine fissa.
Su un TV LCD, l'uso del formato 4:3 per un periodo prolongato cui lasciare traccia dei bordi sulla parte sinistra, destra e centrale del video a causa delle differenti emissioni luminoso delle schermo. La riproduzione di un DVD o l'uso da una console per videogiochi poto causare effetti analoghi sullo schermo. Questo tipo di danni non è coperto alla Garanzia.
La visualizzazione prolongata di immagini fisse da videogiochi e PC cui causare la visualizzazione di immagini residue parziali.

Per evitare quello problema, ridurre la 'luminosità' e il 'contrasto' quando si visualizzano immagini fisse.

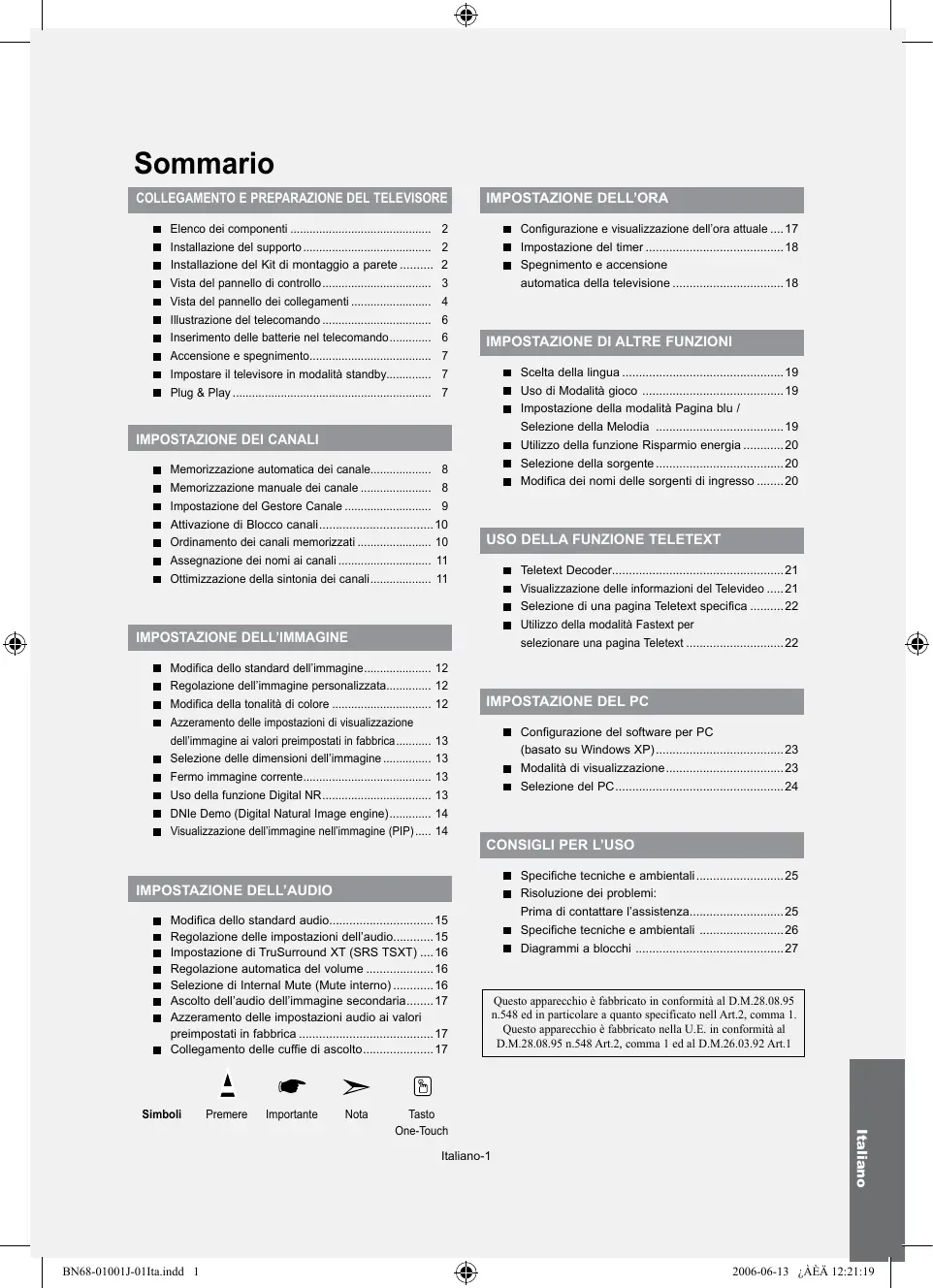

Contents

■ Elenco dei componenti 2
Installazione del supporto 2
Installazione del Kit di montaggio a parete 2
Vista del pannello di controllo 3
Vista del pannello dei collegamenti 4
Illuminazione del telecomando 6
■ Inserimento delle batterie nel telecomando. 6
Accensione e spegnimento 7
Impostare il teilevisore in modalita standby. 7
Plug & Play 7

IMPOSTAZIONE DEI CANALI

■ Memorizzazione automatica dei canale. 8
■ Memorizzazione manuale dei canale 8

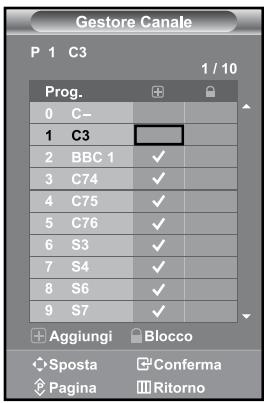

Impostazione del Gustore Canale 9

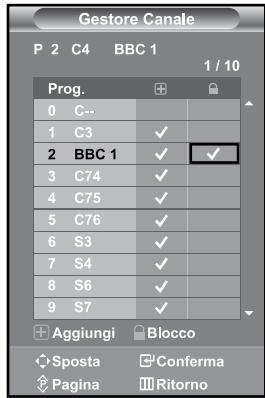

Attivazione di Blocco canali 10
Ordinamento dei canali memorizzati 10
■ Assegnazione dei nomi ai canali 11
Ottimizzazione della sintonia dei canali 11

IMPOSTAZIONE DELL'IMMAGINE

Modifica dello standard dell'immagine 12
Regolazione dell'imagine personalizzata. 12
Modifica della tonalità di colore 12
■ Azzeramento delle impostazioni di visualizzazione dell'imagine ai valore preimpostati in fabbrica. 13
■ Selezione delle dimensioni dell'imagine 13
Fermo imagine corrente. 13
Uso della funzione Digital NR. 13
■ DNIE Demo (Digital Natural Image engine) 14
Visualizzazione dell'imagine nell'imagine (PIP).... 14

IMPOSTAZIONE DELL'AUDIO

Modifica dello standard audio. 15
Regolazione delle impostazioni dell'audio. 15
Impostazione di TruSurround XT (SRS TSXT)....16
Regolazione automatica del volume 16
■ Selezione di Internal Mute (Mute interno) 16
■ Ascolto dell'audio dell'imagine secondaria. 17
Azzeramento delle impostazioni audio ai valori preimpostati in fabbrica. 17
■ Collegamento delle cuffie di ascolto 17

Simboli

Important

Nota

Tasto

One-Touch

IMPOSTAZIONE DELL'ORA

• Configurazione e visualizzazione dell'ora attuale ..... 17
  Impostazione del timer 18
  ■ Spegnimento e accensione automatica della television. 18

IMPOSTAZIONE DI ALTRE FUNZIONI

Scelta della lingua 19
■ Uso di Modalità gioco 19
Impostazione della modalità Pagina blu / Selezione della Melodia 19
Utilizzo della funzione Risparmio energia. 20
■ Selezione della sorgente 20
Modifica dei nomi delle sorgenti di ingresso 20

USO DELLA FUNZIONE TELETEXT

Teletext Decoder 21
Visualizzazione delle informazioni del Televideo ....21
■ Selezione di una pagina Teletext specifica 22
Utilizzato della modalità Fastext per selezionare una pagina Teletext 22

IMPOSTAZIONE DEL PC

• Configurazione del software per PC (basato su Windows XP). 23
  Modalità di visualizzazione. 23
  ■ Selezione del PC. 24

CONSIGLI PER L'USO

■ Specifiche tecniche e ambientali. 25
■ Risoluzione dei problemi: Prima di contattare l'assistenza. 25
■ Specifiche tecniche e ambientali 26

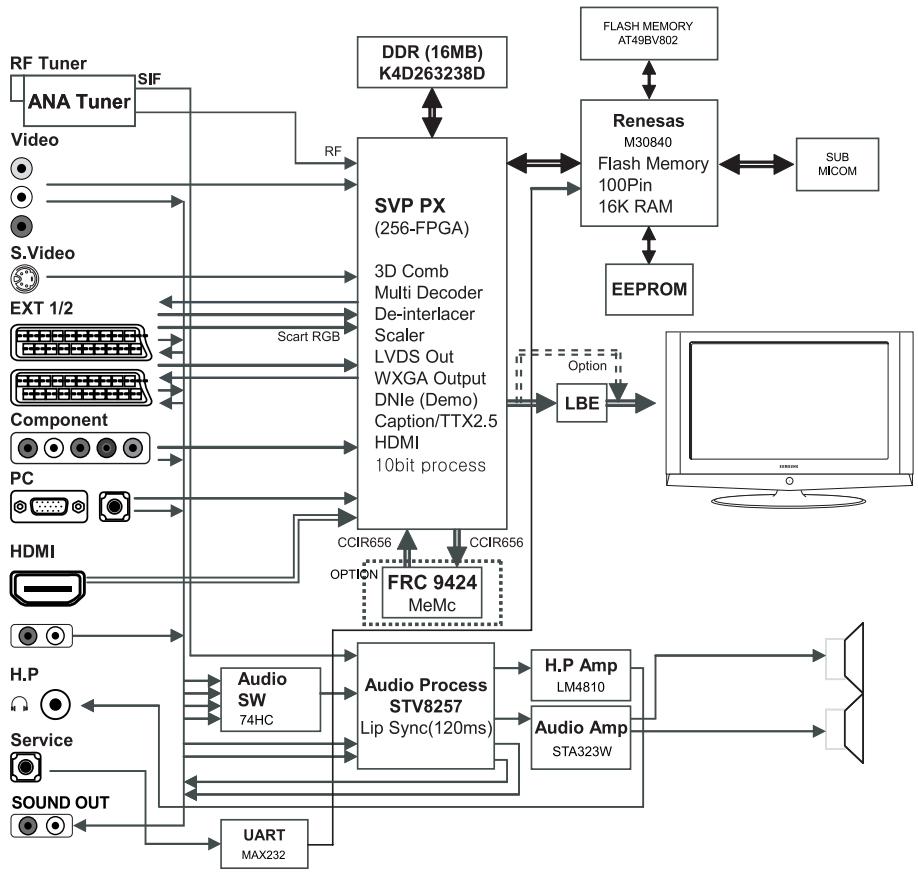

Diagrammi a blocchi 27

Questo apparentecchio è fabricato in conformità al D.M.28.08.95 n.548 ed in particolare a quanto specifico nelle Art.2, comma 1.

Qestno appecchio e fabricato nella U.E. in conformità al D.M.28.08.95 n.548 Art.2, comma 1 ed al D.M.26.03.92 Art.1

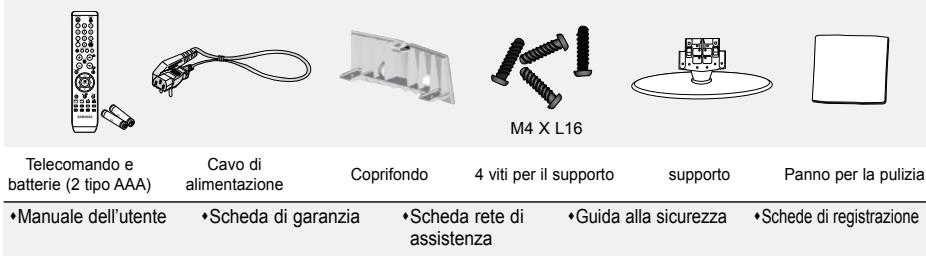

Elenco dei componenti

Controllare che nella confezione del TV LCD siano conteni i seguenti componenti. Se qualsiasi componente risultata mancante, contattare il rivenditore.

Scheda di garanzia/Scheda rete di assistenza/Guida alla sicurezza/Schede di registrazione (non disponibile in tutti i paesi).
In base al modello, il supporto e la relativa vite potrebbero non essere inclusi.

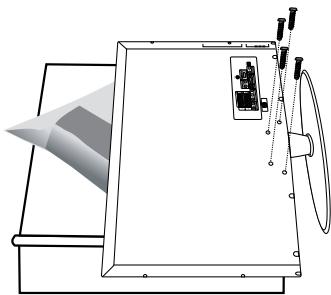

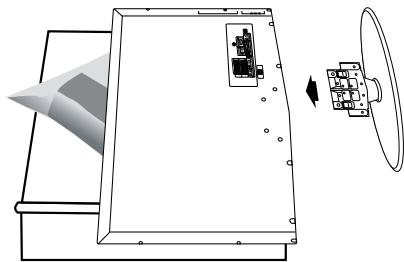

Installazione del supporto

<2>

<3>

1. Posizione la TV rivolta verso il basso su un panno morbido o un cuscino su una davola.
2. Inserire il supporto nel foro sul fondo del teilevisore.
3. Inserire la vite nel foro indicate e serrarla.
   Il supporto viene installato per modelli con schermi da 40 polici e altre.

Installazione del Kit di montaggio a parete

Gli articoli del kit di montaggio a parete (venduti separatamente) consentono di montare il tevisore alla parete. Per informazioni dettagliate sull'installazione del kit di montaggio a parete, consultare le struzioni fornite insiemeagli articoli del kit. Contattare un technician per richiedere assistenza quando si monta la staffa a parete.

Samsung Electronics non può essere ritenuta responsabile per qualsiasi danno al prodotto, lesioni personali o altri problemi causati da una installatione autonoma del teilevisore da parte dell'utente.

Rimuovere il supporto, coprire il foro sul fondo con un tappo e serrare con due viti.

La forma e il colore del prodotto possono variare in base al modello.

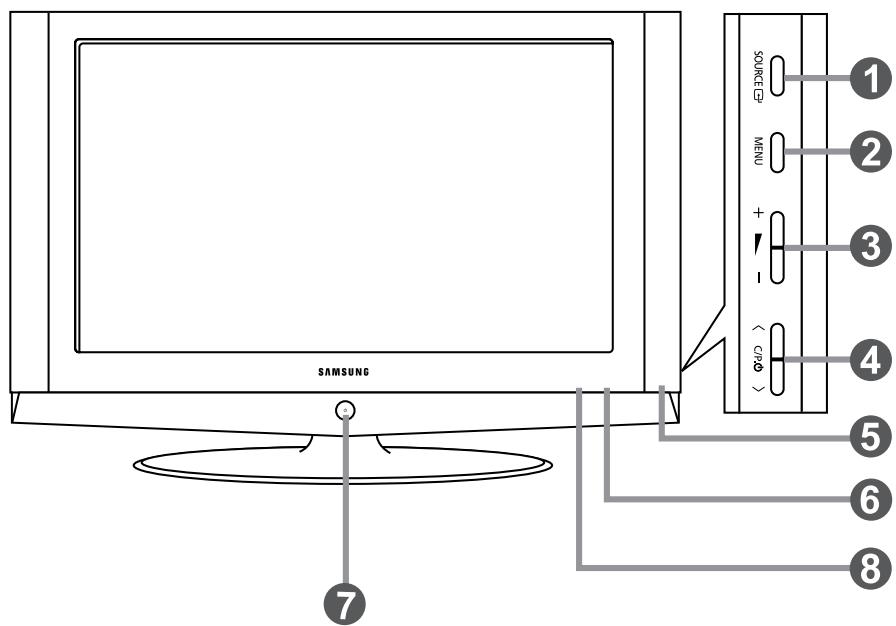

SOURCE

Passa tra tutte le sorgenti di ingressro disponibili (TV, Est.1, Est.2, AV, S-Video, Comp., PC, HDMI). Nel menu a video,'utilizza quello tasti sono come si usa il tasti ENTER del telecomando.

2 MENU

Premere per visualizzare il menu su schermo con le funzioni del tevisore.

Premere per aumentare o diminuire il volume. Nel menu a video,utilizzare i tasti ^+ -cosi come si usano i tasti e del telecomando.

4

Premere per cambiare canale. Nel menu a video, utilizzare i tasti < C / P,日> cosi come si usano i tasti e del telecomando. (Senza il telecomando, siould accendere il tevisoreutilizzandoi tasti dei canale.)

Altoparlanti

6 Sensore telecomando

Puntare il telecomando verso quello punto del teilevisore.

(Alimentazione)

Premere per accendere e spegnere il tevisore.

Indicatore alimentazione

Lampeggia e si spegne quando l'alimentazione è attivata e si accende in modalità stand-by.

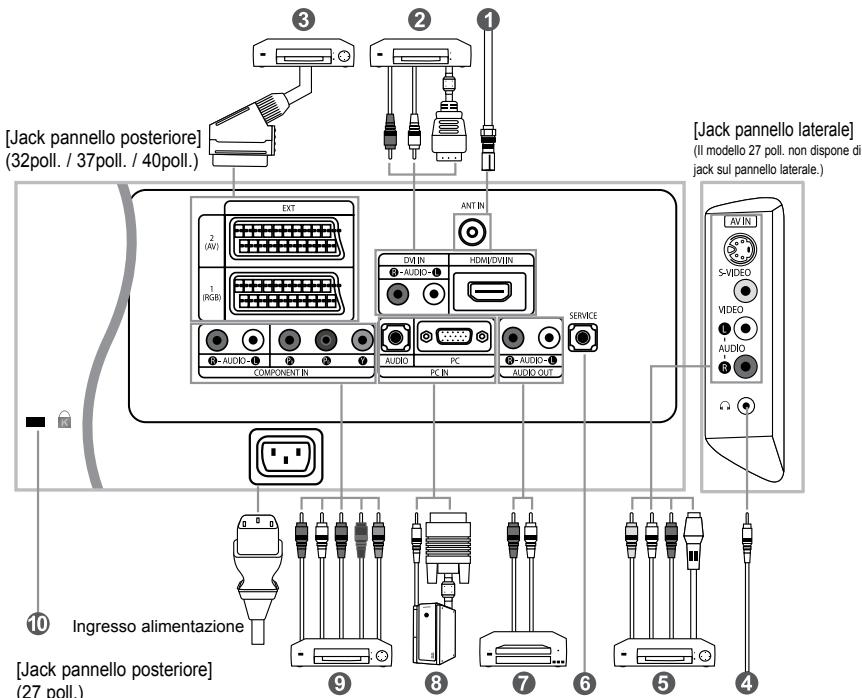

Quando sicollegeundispositivoesternoaltelevisore,assicurarsichel'alimentazione dell'unita sica scollegata.
Quando sicollege un terminale esterno,far corrispondere il colore del terminale di collegamento a quello del cavo.

1 Collegamento di un'antenna o di una rete televisiona via cavo

Per videore correttamente i canale teilevisi, il monitor TV delve ricevere un segnale da una delle seguenti fonti:

• Un'antenna all'esterno / Una rete tevisiva via cavo / Una rete satellitare

2 Collegamento di HDMI/DVI

• Supporta le connessioni tra periferiche AV con connessione HDMI (set top box, lettori DVD, ricevitori AV e teilevisori digitali).
• Non è necessario un ulteriore collegamento audio per la connessione HDMI-HDMI.

Che casa significa HDMI?

• "High Definition Multimedia interface" permette la transmissione di dati video digitali ad alla definizione e audio digitale a canali multipli (5.1 canal).
• Il terminale HDMI/DVI supporta il collegamento a una periferica estesa con un cavo appropriato (non fornito). La differenza tra HDMI e DVI è che il dispositivo HDMI è di dimensioni inferiori, ha la funzione di codifica HDCP (High Bandwidth Digital Copy Protection) installata, e supporta audio digitale a canali multipli.

Utilizzazione il cavo DVI-HDMI o una prolonga DVI-HDMI per il collegamento e il terminale "R - AUDIO - L" su DVI per l'uscita audio.
- Quando sicollegeeso prodottoatraversoHDMOrDVAun SetTopBox,unlettoreDVD,una console di gioccecc.,verificare che sialastipostratatoa un modalita di uscita video compatibilecome mostrato nella tabella sottostante.In caso contrario,sono verificarisi distorsioni,interrucciono assenza di immagne.

Modalità supportate per DVI o HDMI

• Non tentare di collegare il connettore HDMI/DVI a un PC o a una schedra grafica Laptop.

(In caso contrario verrà visualizzata una schermata vuota)

3 Collegamento di un Set-Top Box, VCR o DVD

• Collegare il cavo SCART del VCR o DVD (opzionale) al connettore SCART del VCR o DVD.
• Se si decide Collegare il Set-Top Box e i VCR (o DVD), effettuate il collegamento tra i due dispositivi, quindi collegiate il VCR (o DVD) all'appreciCHAPTERA.

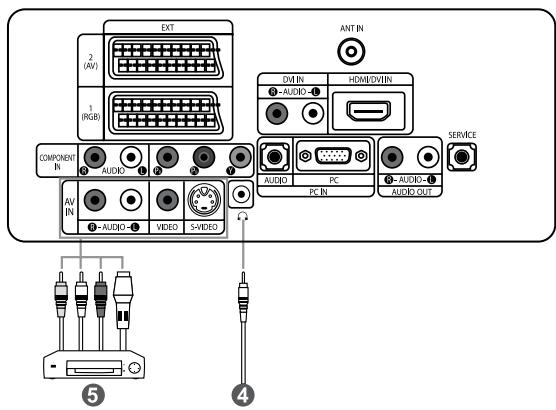

5 Collegamento di dispositivi A/V esterni

• Collegare il carrvo RCA o S-VIDEO a un dispositivo A/V esterno appropriato quale un videoregistratore, un DVD o una videocamera.
• Collegare i cavi audio RCA a "R - AUDIO - L" sul retro dell'apparecchiatura e i terminali ai correspondenti connettori di uscita audio sul disposivo A/V.
• Le cuffe posso essere essere collegate all'apposita uscita ( ) situata sul retro del monitor. Quando le cuffe sono collegate, l'audio in uscita agli altoparlanti incorpuntianziare viene disabilitato.

6 ASSISTENZA

• Collegamento di servizio per tecnici dell'assistenza qualificati.

7 Collegamento AUDIO

• Collegare i cavi audio RCA a "R - AUDIO - L" sulla parte posteriore dell'apparecchiatura e le altre estremità ai connettori audio corrispondenti dell'amplificatore o dell'impianto DVD Home Theater.

8 Collegamento di un computer

• Collegare il cavo D- Sub (opzionale) a "PC (PC IN)" sul retro dell'apparecchiatura e il terminale alla scheda video del computer.
• Collegare il cavo audio stereo (opzionale) a "AUDIO (PC IN)" sul retro dell'apparecchiatura e il terminale a "Audio Out" sulla scheda audio del computer.

9 Collegamento dei componenti (DTV/DVD)

• Collegare i cavi video component (opzionali) al connettore del componente ("PR", "Pb", "Y") sul retro dell'apparecchiatura e i terminali ai connettori di uscita video component corrispondenti del DTV o DVD.
• Se si desidera collegare il Set-Top Box e i DTV (o DVD), effettuare il collegamento tra i due dispositiivi, quindi collegare il DTV (o DVD) al rispettivo connettore ("PR", "PB", "Y") sull'apparecchiatura.
• I connettori Y, PR e PB dei componenti (DTV o DVD) sono talvolta etichettati con Y, B-Y e R-Y o Y, Cbe cr.
• Collegare i cavi audio RCA (opionali) a "R - AUDIO - L" sul retro dell'apparecchiatura e i terminali ai corrispondenti connettori di uscita audio sul DTV o DVD.
• Questo TV LCD visualizza la risoluzione dell'imagine ottimale in modalità 720p.
• Questo TV LCD visualizza la risoluzione dell'immagine massima in modalità 1080i.

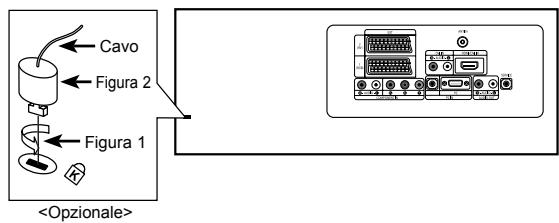

10 Blocco Kensington

• Il blocco Kensington (opzionale) è un dispositivo utilizzato per assicurare fisicamente il problema quando viene utilizzato in un luogo pubblico.
• Se si desidera utilizzato un dispositivo di blocco, contattare il punto vendita in cui si è acquistato il prodotto.
• La posizione del dispositivo di blocco 'Kensington Lock' più variate a seconda del modello.

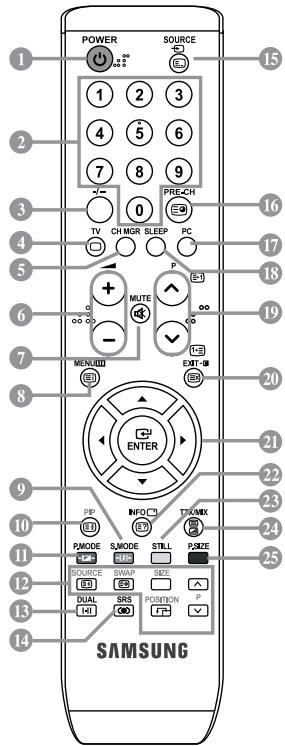

Pulsante di standby del teilevisore

Tasti numerici per l'accesso diretto ai canale

Sezione dei canali memorizzati con una/due cîfre

4 Selezione diretta della modalità TV

Visualizza "Gestore Canale" sullo schermo

6 Aumento del volume

Diminuzione del volume

7 Disattivazione temporanea audio

Visualizzazione menu e confirma modifica

9 Sezione della modalità audio

16 PIP (Imagine nell'immagine) On/Off (attivato/disattivato)

1 Selezione effetto imagine

12 PIP FUNCTIONS

SOURCE:Selezione della sorgente di ingresso SWAP:Scambio tra immagine principale e secondaria

SIZE:Selezione della dimensione PIP POSITION:Selezione della posizione PIP :Canale successivo

P: Canale precedente

13 Selezione degli effetti audio
14 Selezione SRS TSXT
16 Selezione delle fonti d'ingresso disponibili
16 Canale precedente

17 Seleziona direttamente la modalità PC
18 Spegimento automatico
P: Canale successivo P: Canale precedente
20 Escial menu a video
21 Controllo del cursore nel menu
22 Informazioni sulla trasmissione corrente
Ferom imagine
Sezione della dimensione dell'imagine

Funzioni del Televideo

Chiusura della visualizzazione Teletext
Indice Televideo
10 Blocco del Televideo
12 SOURCE: Selezione dimensioni Televideo
SWAP: Memorizzazione Televideo
15 Sezione modalità Televideo (LIST/FLOF)
Sottopagina Televideo
P: Pagina successiva Televideo P: Pagina precedente Televideo
20 Annulla Televideo
Mostra Televideo
2 In alternatively, selezionare Teletext, Double o Mix.
912325

Selezione argomento Fastext

Le prestazioni del telecomando possono essere influenzate alla presenza di un'ecccessiva quantità di luce.

Questo speciale telecomando, progettato per aiutare chi ha problemi di vista, presenta punti in braille sui tasti Power, Channel e Volume.

Inserimento delle batterie nel telecomando

1. Sollevare il coperchio sul retro del telecomando come migliorato in figura.
2. Installare due batterie AAA.

Controllare che le estremità "+" e "-" delle batterie corrispondano allo schema all'interno dello scomparto.

1. Rimettere il coperchio.

Se si prevede di non usare il telecomando per un lungo periodo di tempo, togliere le batterie e conservarle in un luogo fresco e asciutto. Il telecomando può essere utilizzato a una distance di circa 7 metri dal teilevisore. (Con un uso normale del teilevisore, le batterie durano circa un anno.)

Se il telecomando non funziona, effettuare il seguente controlo:

1. La TV è accesa?
2. I poli + e - delle batterie sono correttamente orientati?
3. Le batterie sono cariche?
4. Si è verificata una interrupzione di corrente o il cavo di alimentazione è scollegato?
5. Il cavo di alimentazione è scollegato?

Accensione e spegnimento

Il conduttore isolato di currente è collegato al retro del monitor.

1. Inserire il conduitatore isolato di corrente nell'apposita presa.

L'indicatore di standby sul pannello anteriore del dispositivo si accende.

1. Premere il pulsante sul pannello anteriore del dispositivo..

E' possible accendere il teilevisore anche premendo il tastingo POWER o il tastingo TV (O) sul telecomando.

Viene selezionato automaticamente l'ultimo programma che si stava vedendo.

1. Premere i tasti numerici (0~9) o il tasto canale successivo/precedente ( / ) sul telecomando, oppure i tasti < C / P . > a destra del dispositorio.

Quando si accende il tevisore per la prima volta, viene chiesto di scegliere la lingua in cui devono essere visualizzati menu.

1. Per spegnere il teilevisore, premere nuovamente POWER

Impostare il teilevisore in modalità standby

Il monitor TV può essere posizionato in modalità standby per ridurre il consumo di energia. La modalità standby può essere utile quando si desidera interrompere temporaneamente la visualizzazione (ad esempio durante un pasto).

1. Premere il tasting POWER sul telecomando.

Lo schermo si spegne e si accende l'indicatore di standby rosso davanti allo schermo.

1. Per riaccendere il teilevisore, è sufficiente premere nuovamente POWER , i tasti numerici (0~9) o il tasto su/giù dei canale ( / ).

Non lasciare il monitor TV in modalità standby per lunghi periodi di tempo (ad esempio quando si è in vacanza).

É opportuno scollegare il monitor dalla presa di corrente elettrica e dal cavo dell'antenna esterna.

Plug & Play

Quando si accende il teilevisore per la prima volta, diverse impostazioni di base vengono eseguite automaticamente e in sequenza. Sono disponibili le seguenti impostazioni.

1. Premere il tasto POWER sul telecomando.

Viene visualizzato il messaggio "Start Plug & Play" con "OK" selezionato.

1. Selezionare la lingua desiderata premendo il pulsante

Premere l tasto ENTERper confermare la scelta.

1. Viene visualizzato il messaggio "Controlla ingresso ant." con "OK" selezionato. Premere il tasting ENTER.

Verificare che il cavo dell'antenna sia collegato correttamente.

1. Selezionare la Nazione premendo il tasting o .

Premere l tasto ENTERper confermare la scelta.

1. Viene visualizzato il menu "Memorizzazione automatica" con "Avvio" selezionato. Premere il tasting ENTERG.

La ricerca dei canali inizi e termina in modo automatico. Dopo aver memorizzato tutti i canali disponibili, viene visualizzato il menu "Imposta Ora".
Premere il tasto ENTERG in qualsiasi momento per interrormere il processo di memorizzazione.

1. Premere il tasto ENTERG

Selezionare "Ora" e i "Minuto" premendo il pulsante 0

Impostare "Ora" e i "Minuto" premendo il pulsante 0 .

É possible impostare l'ora e i minutianche premendo i tasti numerici del telecomando.

1. Premere il tasto ENTERper confirmare la scelta.

2. Lingua: Selezionare la lingua.

3. Nazione: Selezionare la nazione.
4. Memorizzazione automatica: Ricerca automaticamente i canali memorizzati disponibili localmente.
5. Imposta Ora: Imposta l'ora corrente dell'orologio del teilevisore.

Per reimpostare esta funzione...

1. Premere il tastingo MENU per visualizzare il menu. Premere il pulsante o per selezioneare "Impostazione" e premere ENTER
2. Premere nuovamente il tasting ENTERG per selezione la funzione "Plug & Play".
3. Viene visualizzato il messaggio "Avvio Plug & Play"

• Memorizzazione automatica dei canali
• Memorizzazione manuale dei canali

Memorizzazione automatica dei canali

Si può effettuire una ricerca degli intervalli di frequenze disponibili (la disponibilità dipende nella nazione). I numero assegnati automaticamente ai programmi possono non corrispondere a quelli dei programmi reali o desiderati. è uncommone possibile ordinare manually i numero e cancellare i canali che non si desidera vedere.

1. Premere il tastingo MENU per visualizzare il menu. Premere il pulsante o per selezionare "Canale" e premere ENTER
2. Premere il tasto ENTER per selezionare l'opzione "Nazione".
3. Selezionare la Nazione premendo il tasto o▼. Premere il tasto ENTER@ per confermare la scelta.
4. Premere il pulsante o per selezionare "Memorizzazione automatica" e premere ENTERG
5. Premere il tasting ENTERG. Il tevisore iniziera a memorizzare tutti i canali disponibili. Premere il tasting ENTERG in qualsiassi lavoro per interrompere la memorizzazione e ritornare al menu "Canale".
6. Una volta memorizzati tutti i canali disponibili, verrà visualizzato il menu "Ordina".

Memorizzazione manuale dei canali

E^ possile memorizzare un massimo di 100 canali, compresi quelli ricevuti via cavo.
Durante la memorizzazione manuale dei canali si cui scegliere:

Se memorizzare agli canale trovato.
Il numero di programma con il quale si intende identificare agli canale memorizzato.

1. Premere il tastingo MENU per visualizzare il menu. Premere il pulsante o per selezionare "Canale" e premere ENTER@
2. Premere il pulsante o per selezionare "Memorizzazione manuale" e premere ENTERG.
3. Premere il tasto ENTERper selezionare I'opzione "Programma".
4. Per assegnare il numero di programma a un canale, cercare il numero corretto premendo il tasto o e poi premere il tasto ENTER.

Éanche possible impostare il numero del programma premendo i pulsanti numerici del telecomando.

1. Premere il pulsante o per selezionare "Sistema colore" e premere ENTERG.

2. Per selezionare i colori standard desiderati, premere il pulsante o più volte, quando premere ENTER 已

3. Premere il pulsante o per selezionare "Sistema audio" e premere ENTER@

4. Per selezionare lo standard audio desiderato, premere il pulsante o più volte, quandre premere ENTERG.

Se l'audio non c'é o è distorto, riselezionare la norma audio desiderata.

1. Se si conosce il numero del canale da memorizzare, premere il tasting o▼ per selezionare "Canale".

Premere il tasto ENTERG . Selezionare C (canale via antenna) o S (canale via cavo) premendo il tasto

o . Premiere il pulsante per selezionare il canale. SeLECTIONAREIl numero richiesto premendo il tasto

0 . Premere il tasting ENTERG.

Modalità con canale: P (Modalità programma), C (Modalità via antenna), S (Modalità canale via cavo)

É possible impostare il canaleanche premendo i tasti numerici sul telecomando.

1. Se non si conoscono i numeroi dei canali, premere il tasto o per selezionare "Ricerca". Premere il tasto ENTERG. Eseguire la ricerca premendo il tasto o , quando premere il tasto ENTERG.

2. Premere il tasting o▼ per selezionare l'opzione "Memorizza".

Premere il tasto ENTERG per selezionare I'opzione "OK".

1. Ripetere i passaggi da 3 a 11 per agli canale da memorizzare.

2. Programma: Seleziona un numero di programma per il canale.

3. Sistema colore: Imposta il sistema di supporto colore.

4. Sistema audio: Imposta il sistema di supporto audio.

5. Canale: Seleziona un canale.

6. Ricerca: Ricerca la frequenza del canale.
7. Memorizza: Salva le impostazioni.

Impostazione del Gustore Canale

Impostare i canali in base alle proprie preferenze.

E^ possibl eeliminare,aggiungere o bloccare lavormente il canale desiderato.

1. Premere il tastingo MENU per visualizzare il menu. Premere il pulsante 0 per selezioneare "Canale" e premere ENTERG
2. Premere il pulsante o per selezionare "Gestore Canale" e premere ENTERG.
3. Premere nuovamente il tastingo ENTERO per selezionare "Gestore Canale".
4. Premere il tasting per selezionare " ①
5. Premere il tasting o per selezionare il canale da eliminare,\ quindi premere il tasting ENTER per confirmarme l'eliminazione.
6. Ripetere il passaggio 5 per agli canale che si desidera selezionare o eliminare.
7. Premere il tastinge EXIT per uscire.

“” è attivo quando la funzione “Blocco canali” è impostata su “On”.

E' possible selezionare queste opzioni semplicamente premendo il tasto CH MGR sul telecomando.

Tramite但这a funzione è possibile impedire a utenti non autorizzati, ad esempio i bambini, di guardare programmi non adatti annullando il video e azzerando l'audio. La funzione Blocca canali non cui essere disattivata utilizzando i tasti sul pannello laterale. La disattivazione della funzione Blocco canali cui sono eseguita solo tramte telecommando, perché si consiglia di tenerlo fuori alla portata dei bambini.

1. Premere il tastingo MENU per visualizzare il menu. Premere il pulsante 0 per selezionare "Canale" e premere ENTERG
2. Premere il pulsante o per selezionare "Gestore Canale" e premere ENTERG.
3. Premere il pulsante o per selezionare "Blocco canali" e premere ENTERG
4. Premere il pulsante o per selezionare "On" o "Off". Premere il tasto ENTER.
5. Premere il pulsante o per selezionare "Gestore Canale" e premere ENTERG.
6. Premere il tasto per selezionare la riga "
7. Premere il tasting o per selezionare i canali che si desidera bloccare, quindi premere il tasting ENTERG.
8. Ripetete il passaggio 7 per agli canale che si desidera bloccare o sbloccare.
9. Premere il tastinge EXIT per uscire.

Selezionare "On" o "Off" nel menu della funzione "Blocco canali" per attivare o disattivare i canali selezionati su "O".

Ordinamento dei canali memorizzati

possibile scambiare i numero appartenenti a due canale per le seguenti ragioni:

Modificare l'ordine numero in cui i canale sono stati memorizzati automaticamente.
Assegnare numeroi facili da ricordare ai canale che vengono guardati più spesso.

1. Premere il tastingo MENU per visualizzare il menu. Premere il pulsante o per selezioneare "Canale" e premere ENTERG
2. Premere il pulsante o per selezionare "Ordina" e premere ENTERG
3. Selezionare il numero del canale da modificare premendo più volte il pulsante o . Premere il tasto ENTER.

Il numero e il nome del canale selezionato viene spostato nella parte destra dello schermo.

1. Premere il tasting o per spostarsi sulla posizione da modificare, quando premere il tasting ENTERG
   Il canale selezionato viene sostituito con quello memorizzato in precedenza con il numero desiderato.
2. Ripetere i passi 3 e 4 per un altro canale da memorizzare.
3. Premere il tastinge EXIT per uscire.

I nomi dei canali vengono attribuii automaticamente al ricevimento del segnale di broadcasting del canale. Tali nomi sono essere modificati in seguito, consentendone una personalizzazione.

1. Premere il tastingo MENU per visualizzare il menu. Premere il pulsante 0 per selezioneare "Canale" e premere ENTERG
2. Premere il pulsante o per selezionare "Nome" e premere ENTERG
3. Se necessario, selezionare il canale a cui assegnare un nuovo nome premendo il pulsante o . Premere il tasto ENTER. Viene visualizzata la barra di selezione attorno alla casella del nome.

Per...	Quindi...
Selezionale una lettera, un numero o un simbolo	Premere il tasto ▲ o ▼
Spostarsi sulla lettera successiva	Premere il tasto ▷
Ritornare sulla lettera precedente	Premere il tasto ▽
Confermare il nome	Premere il tasto ENTER□

I caratteri disponibili sono:
Lettere dell'alfabeto (A~Z) / Numeri (0~9) / Caratteri speciali (-, space)

1. Ripetere i passaggi 3 e 4 per ordinare un'alto canale.
2. Premere il tasting EXIT per uscire.

Ottimizzazione della sintonia dei canali

Utilizzare la sintonizzazione fine per regolare manually un canale la cui ricezione non è ottimale.

1. Utilizzare i tasti numerici per selezionare il canale che si desidera sintonizzato.
2. Premere il tastingo MENU per visualizzare il menu. Premere il pulsante o per selezionare "Canale" e premere ENTERG
3. Premere il pulsante o per selezionare "Sintonia fine" e premere ENTERG
4. Premere il tasto o per regolare la sintonizzazione. Premere il tasto ENTERG
5. Premere il tasting EXIT per uscire.

I canali sintonizzati e memorizzati hanno un asterisco *** alla destra del numero di canale nel relativo riquadro. E il numero del canale diventa rosso.
Per reimpostare la sintonizzazione, selezionare "Reset" premendo il pulsante o , quindi premere ENTER.

E' inoltre possible premere il tasto P.MODE sul telecomando per selezionare una delle impostazioni dell'immagne.

É possibile selezionale il tipo di 'immagine che si adatta meglio alle proprie esigenze di visualizzazione.

1. Premere il tasto MENU per visualizzare il menu. Premere il pulsante 0 per selezionare "Imagine" e premere ENTERG
2. Premere nuovamente il tasto ENTER@ per selezionare "Modalità".
3. Premere nuovamente il tasto ENTERG per selezionare "Modalità".
4. Premere il tasting o per selezionare l'effetto immagine desiderato. Premere il tasting ENTERG

5. Premere il tasto EXIT per uscire.

6. Dinamica: Imposta l'immagine da visualizzare in alta definizione in un ambiente luminoso.

7. Standard: Imposta l'imagine per la visualizzazione ottimale in condizioni di luce normali.
8. Film: Imposta l'imagine per la visualizzazione confortevole in un ambiente buio.
9. Personalizzata:Selezionare per visualizzare le impostazioni video preferite. (Consultare "Regolazione dell'immagine personalizzata")

La modalità Immagine deve essere regolata separamente per agli sorgente d'ingresso.
Premendo il tasting "Reset" è possible ripristinare le impostazioni di fabbrica per visualizzare l'imagine.

(Consultare "Azzeramento delle impostazioni di visualizzazione dell'imagine ai valori preimpostati in fabbrica" a pagna 13)

Regolazione dell'immagine personalizzata

Il monitor TV dispone di numerous impostazioni che consentono di controllare la qualità dell'imagine.

1. Per selezionare I'effetto dell'imagine desiderato, seguire le istruzioni "Modifica dello standard dell'imagine" dal punto 1 al punto 4.
2. Premere il tasto o per selezionare la你可以 desiderata. Premere il tasto ENTERG.
3. Premere il tasting o per diminuire o augmentare il valore della voce desiderata. Premere il tasting ENTERO

4. Premere il tastinge EXIT per uscire.

5. Contrasto: Regola l'effetto bianro scuro tra gli oggetti e lo sfondo.
   Luminosità: Regola la luminosità dell'intero schermo.

6. Nitidezza: Regola i contorni degli oggetti rendendoli più nitidi o scuri.
7. Colore: Regola i colori rendendoli più tenui o intensi.
8. Tinta (solo NTSC): Regola i colori degli oggetti, rendendoli più rossi o verdi per offrirre immagini più naturali.

Le regolazioni vengono memorizzate in base alla modalità Immagine selezionata.

In modalità PC, solo regolabili solo le opzioni "Contrasto," "Luminosità" e "Colore"

Modifica della tonalità di colore

E^ possiblere selezionare il tono colore ottimale per la propria vista.

1. Per selezionale l'effetto dell'imagine desiderato, seguire le istruzioni "Modifica dello standard dell'imagine" dal punto 1 al punto 4.
2. Premere il pulsante o per selezionare "Toni colore" e premere ENTERGJ.
3. Premere il tasting o▼ per selezionare il tono colore desiderato. Premere il tasting ENTERG.

4. Premere il tastinge EXIT per uscire.

5. Freddo2: Rende il colore più bluastro rispetto all'opzione di menu "Freddo1".

6. Freddo1: Rende il bianco bluastro.

7. Normale: Mantiene intatto il colore bianco.

8. Caldo1: Rende il bianco rossastro.

9. Caldo2: Rende il colore più rossastro rispetto all'opzione di menu "Caldo1".

Le regolazioni vengono memorizzate in base alla modalità Immagine selezionata.

Azzeramento delle impostazioni di visualizzazione dell'imagine ai valori preimpostati in fabbrica

E^ possibile ripristinare le impostazioni di visualizzazione dell'immagine preimpostate in fabbrica.

1. Per selezionare l'effetto dell'imagine desiderato, seguire le istruzioni "Modifica dello standard dell'imagine" dal punto 1 al punto 4 a pagina 12.
2. Premere il pulsante o per selezionare "Reset"e premere ENTER@
3. Premere il tastinge EXIT per uscire.

La funzione "Reset" verrà impostata per agli modalità immagine.

Selezione delle dimensioni dell'imagine

possiblere selezioniare il fornato dell'immagine che meglio si adatta ai propri desideri di visualizzazione.

1. Premere il tasto MENU per visualizzare il menu. Premere il pulsante o per selezioneare "Imagine" e premere ENTERG.
2. Premere il pulsante o per selezionare "Formato"e premere ENTER
3. Selezionare I'opzione da regolare premendo il tasto o . Premere il tasto ENTER.
4. Premere il tastinge EXIT per uscire.

Per selezionare queste opzioni è sufficiente premere il tasto di dimensione delle immagini P.SIZE sul telecomando.

• Automatico: Regola automaticamente la dimensione dell'imagine su un rapporto larghezza/altezza "16:9".
  16:9: Regola la dimensione dell'imagine a 16:9, un valore appropriato per visualizzare DVD o trasmissioni panoramiciche.
• Zoom: Ingrandisce il formato 16:9 (in senso verticale) per adattarlo alle dimensioni dello schermo.
• 4:3: Questa è l'impostazione predefinita per un filmato video o una trasmissione normale.

La funzione "Automatico" è disponibile solo in modalità "TV", "Est.1", "Est.2", "AV" e "S-Video".

In modalità PC, è possibile regolare solo le modalità “16:9” e “4:3”.
Selezionare premendo il pulsante o . Premere il pulsante o per spostare l'imagine verso l'alto o il basso. Dopo aver selezionato, premere il pulsante

o per ingrandire o ridurre l'immagine in senso verticale.

Fermo imagine corrente

Premere il tasting STILL per fermare un'immagine in movimento. Premere nuovamente il tasting per annullare la funzione.

Uso della funzione Digital NR

Se il segnale ricevuto dal tevisore è debole, è possibile attivare la funzione Digital Noise Reduction per ridurre i disturbi statici e l'effetto ghosting sullo schermo.

1. Premere il tasto MENU per visualizzare il menu. Premere il pulsante 0 per selezionare "Imagine" e premere ENTERQ
2. Premere il pulsante o▼ per selezionare "Digital NR" e premere ENTER.
3. Premere il pulsante o per selezionare "On" o "Off". Premere il tasting ENTER
4. Premere il tastinge EXIT per uscire.

DNle Demo (Digital Natural Image engine)

La nuova Tecnologia Samsung offre immagini più dettagliate et un miglioramento del contrasto e del bianco. Un nuovo algoritmo di compensazione dell'imagine offre immagini più chiare e brillanti. La Tecnologia DNle adatta agli segnale per offrir un'immagine perfetta. E' possibile vedere come la funzione DNle miglioria la qualità dell'imagine impostando la modalità DNle Demo (Demo DNle) su On.

1. Premere il tastingo MENU per visualizzare il menu. Premere il pulsante 0 per selezionare "Imagine" e premere ENTERO.
2. Premere il pulsante o per selezionare "DNle Demo" e premere ENTER.
3. Premere il pulsante o per selezionare "On" o "Off". Premere il tasto ENTERG
4. Premere il tastinge EXIT per uscire.

Queste funzioni non sono disponibili in modalità PC.
La modalità DNle Demo è progettata per migliorare la differenza di qualità delle immagini visualizzate attivando o meno l'opzione DNle.
Per impostazione predefinita, il prodotto visualizza l'imagine a cui è applicata la Tecnologia DNle.

Visualizzazione dell'imagine nell'imagine (PIP)

Éanche possiblen visualizzare un'immagine secondaria all'interno dell'imagine principale del programma impostato o dell'ingresso video. In questo modo, è possible vindere l'imagine del programma impostato o l'ingresso video da un qualsià apparecchio collegato quando si guarda l'imagine principale.

Premere ripeturamente il tasto
PIP sul telecommando per
attivare o disattivare la funzione
"PIP"

1. Premere il tastingo MENU per visualizzare il menu. Premere il pulsante 0 per selezionare "Imagine" e premere ENTERG
2. Premere il pulsante o per selezionale "PIP" e premere ENTERG
3. Premere nuovamente ENTERO. Premere il pulsante o per selezionare "On" e premere ENTERO. Se la funzione PIP è attiva, l'imagine principale viene visualizzata nel formato "16:9".
4. Premere il pulsante o per selezionare "Sorgente" e premere ENTER. SeLECTIONARE una sorgente dell'immagine secondaria premendo il pulsante o , quindi premere ENTER. L'immagine secondaria provo provenire da diverse sorgenti ed essere scelta in base a ciò per cui è impostata l'imagine principale.
5. Premere il tasting o per selezionare "Scambia". Per scambiare l'imagine principale e l'imagine secondaria, selezionare l'opzione Scambia e premere ENTER > L'imagine principale e l'imagine secondaria vengono scambiate. > Se l'imagine principale è in modalità "PC", l'opzione "Scambia" non è disponibile.
6. Premere il tasting o per selezionale "Formato" dell'immagine secondaria, quando premere il tasting ENTER. Sezioneare il formato dell'immagine secondaria premendo il tasting o , quando premere il tasting ENTER. Se l'immagine principale è in modalità "PC", l'opzione "Formato" non è disponibile.

7. Premere il pulsante o per selezioneare "Posizione"e premere ENTERO. Selezionale una Posizione dell'imagine secondaria premendo il pulsante o ,quindi premere ENTERO.

8. Premere il tasto o per selezionale "Programma" e poi ENTER E' possible selezionale il canale da vindere nell'imagine secondaria premendo il tasto or .Premere il tasto ENTER La funzione "Programma" cui esso attiva quando l'imagine secondaria è impostata su TV.

9. Premere il tasting EXIT per uscire.

   L'immagine nella finestra PIP può diventare lievamente innaturale quando si usa lo schermo principale per visualizzare un videogioco o il karaoke.

Sorgente: Utilizzata per selezionare un'origine dell'imagine secondaria.
- Scambia: Utilizzato per invertere l'immagine principale con quella secondaria.
- Formato: Consente di selezionare la dimensione dell'imagine secondaria.
- Posizione: Consente di spostare l'immagine secondaria.
Programma: E possible spostare l'immagine secondaria.

Impostazioni PIP (O: PIP attenuata, X: PIP disattivata)

Modifica dello standard audio

É possible selezionare queste opzionianche premendo simplicamente il tasto S.MODE sul telecomando.

possibile selezionare il tipo di effetto audio speciale da utilizzato durante la visione di una determinata trasmissione.

1. Premere il tastingo MENU per visualizzare il menu. Premere il pulsante 0 per selezionare "Suono" e premere ENTERO.
2. Premere nuovamente il tasting ENTER@ per selezionare "Modalità".
3. Per selezionare l'effetto audio desiderato, premere più volte il pulsante 0 , quindi il premere ENTER.

4. Premere il tasting EXIT per uscire.

5. Standard: Seleziona la modalità audio normale.
   Musica: Enfatizza la musica rispetto alla voce.

6. Film: Offre un'esperienza audio completa e intensa adatta alla visualizzazione di film.
7. Dialoghi: Enfatizza la voce rispetto ad altri suoni.
8. Personalizzata:Selezione le impostazioni audio preferite. (Consultare "Regolazione delle impostazioni dell'audio")

Regolazione delle impostazioni dell'audio

possibleregolareleimpostazioniedell'audoperadattarileallepropriepreferenze.

1. Premere il tastingo MENU per visualizzare il menu. Premere il pulsante 0 per selezionare "Suono" e premere ENTERG
2. Premere il pulsante o▼ per selezionare "Equalizzatore" e premere ENTERG.
3. Premere il tasting o per selezionare la voce desiderata. Premere il tasting ENTERG
4. Premere il tasting o per raggiungere l'impostazione desiderata. Premere il tasting ENTERG
5. Premere il tastinge EXIT per uscire.

   Se si modificano queste impostazioni, la modalità audio passa automaticamente a "Personalizzata".

Impostazione di TruSurround XT (SRS TSXT)

TruSurround XT è una Tecnologia SRS brevettata che risolve il problema della coproduzione di contentuti multicanale 5.1 su due altoparanti. TruSurround offre una straordinaria esperienza Surround Sound virtuale attraverso un sistema di coproduzione a due altoparanti, inclusi gli altoparanti interni del tevisore. è pienamente compatible con tutti i formati multicanale.

1. Premere il tasto MENU per visualizzare il menu. Premere il pulsante 0 per selezionare "Suono" e premere ENTERG.
2. Premere il pulsante o per selezionare "TSXT SRS" e premere ENTER.
3. Premere il pulsante o per selezionare "On" o "Off". Premere il tasting ENTER
4. Premere il tasto EXIT per uscire.

Inoltre, è possible impostare\ queste opzioni semplicamente\ premendo il tasting SRS sul\ telecomando.

SRS TruSurround XT

TruSurround XT, SRS e il symbolo © sono marchi di SRS Labs, Inc. La Tecnologia TruSurround XT è incorporata in base ai termini della licenza di SRS Labs, Inc.

Regolazione automatica del volume

Ogni stazione delle emittenti ha le proprie condizioni del segnale e non è rappliche per l'utente regolare il volume agli volta che si cambia canale. Questa funzione consente di regolare automaticamente il volume del canale desiderato diminuendo il livello dell'uscita audio quando il segnale di modulazione è alto oppure aumento il livello dell'uscita audio quando il segnale di modulazione è basso.

1. Premere il tasto MENU per visualizzare il menu. Premere il pulsante 0 per selezionare "Suono" e premere ENTERG
2. Premere il pulsante o per selezionare "Volume auto" e premere ENTERG
3. Premere il pulsante o per selezionare "On" o "Off". Premere il tasting ENTER
4. Premere il tasting EXIT per uscire.

Selezione di Internal Mute (Mute interno)

Se si desidera ascoltare l'audio da altoparlanti separati annullando l'amplificatore interno.

1. Premere il tastingo MENU per visualizzare il menu. Premere il pulsante 0 per selezioneare "Suono" e premere ENTERG
2. Premere il pulsante o per selezionare "Mute interno" e premere ENTER.
3. Premere il pulsante o per selezionare "On" o "Off". Premere il tasting ENTER
4. Premere il tasting EXIT per uscire.

Se "Mute interno" è impostato su "On", non è possible regolare i comandi del menu Sound (Audio), all'infuori di "Selezione audio" (in modalità PIP).

Ascolto dell'audio dell'imagine secondaria

Durante l'uso della funzione PIP, è possibile ascoltare l'audio dell'imagine secondaria.

1. Premere il tastingo MENU per visualizzare il menu. Premere il pulsante 0 per selezioneare "Suono" e premere ENTERG.
2. Premere il pulsante o per selezionare "Sezione audio" e premere ENTER@.
3. Premere il tastingo per selezionare "Secondario". Premere il tastingENTER

4. Premere il tasting EXIT per uscire.

5. Principale: Consente di ascoltare l'audio dell'imagine principale.

6. Secondario: Consente di ascoltare l'audio dell'imagine secondaria.

E' possible selezionare esta opzione quando la modalità "PIP" è "On".

Azzeramento delle impostazioni audio ai valori preimpostati in fabbrica

Se la Modalità gioco è On, la funzione Reimposta audio è attiva. Selezionando la funzione Reset après aver effettato l'impostazione, l'equalizzatore viene reimpostato ai valori di fabbrica.

1. Premere il tastingo MENU per visualizzare il menu. Premere il pulsante 0 per selezionare "Suono" e premere ENTERG.
2. Premere il pulsante o per selezionare "Reset"e premere ENTERG
3. Premere il tasting EXIT per uscire.

E' possible selezionare esta opzione quando la modalità "Modalità gioco" è "On".

Collegamento delle cuffie di ascolto

E^ possiblo collegare al TV una coppi di cuffie di ascolto per vedere un programma teilevioso alla disturbare le othere persone eventually presente nella stanza.

Quando si inserisce il jack della cuffia nella porta corrispondente, è possibile utilizzare solo le funzioni, "Mute interno" e "Sezione audio" (in modalità PIP) nel menu Audio.
Uso prolongato delle cuffie ad alto volume più danneggiare l'udito.
Quando si collegano le cuffie alsystema non si riceve l'audio dagli altoparlanti.

Configurazione e visualizzazione dell'ora attuale

É possible impostare l'orologio del tevisore in modo da visualizzare l'ora corrente quando si preme il tasto INFO. Perutilizzare i timer di accensione/spegnimento automatico è necessario impostareanche l'ora.

1. Premere il tasto MENU per visualizzare il menu. Premere il pulsante o▼ per selezioneare "Impostazione" e premere ENTERQ.
2. Premere il pulsante o per selezionare "Ora" e premere ENTER
3. Premere il tasto ENTERper selezionare "Imposta Ora".

Per...	Premere il...
Andare su "Ora" o "Minuto"	tasto ↕ o ↕.
Impostare "Ora" o "Minuto"	tasto ↕ o ↕.
Premere il tasto ENTER ↕.

1. Premere il tastinge EXIT per uscire.

Se sicollega il cavodial alimentazione e necessario impostare nuovamente l'orologio.

É possible impostare l'ora e i minutianche premendo i tasti numerici del telecomando.

Premere ripeturamente il tasto SLEEP sul telecomando finché appeare I'intervaldo di tempo appropriato.

possibl e impostare un periodo di tempo compreso tra 30 e 180 minuti, scaduto il quale il monitor TV si spagne automaticamente.

1. Premere il tasto MENU per visualizzare il menu. Premere il pulsante o▼ per selezioneare "Impostazione" e premere ENTERG.
2. Premere il pulsante o per selezionare "Ora" e premere ENTER@
3. Premere il pulsante o per selezionare "Timer stand-by" e premere ENTERGJ.
4. Premere ripeturamente il tasto o ino a impostare l'ora desiderata (Off, 30, 60, 90, 120, 150, 180). Premere il tasto ENTER.
5. Premere il tasto EXIT per uscire.

TV passa automaticamente in modalità standby non appena il timer raggiunge lo 0.

Spegnimento e accensione automatica della televisione

possibl e impostare i timer di accensione/spegnimento automatico in modo che il monitor TV:

Si accenda automaticamente e si sintonizzi sul canale desiderato all'ora selezionata.
Si spenga automaticamente all'ora selezionata.

Per prima casa, impostare l'orologio del teilevisore.

1. Premere il tasto MENU per visualizzare il menu. Premere il pulsante o▼ per selezioneare "Impostazione" e premere ENTERG.
2. Premere il pulsante o per selezionare "Ora" e premere ENTERG
3. Premere il pulsante o per selezionare "Timer accensione" e premere ENTER.
4. Premere il tasting o per regolare l'opzione "Ora", quando premere il tasting per passare alla fase successiva. Impostare altre voci utilizzando la stessa procedura sopra riportata. Al termine, premere il tasting ENTER per ritornare.
5. Premere il pulsante o per selezionare "Timer spegnimento" e premere ENTERG
6. Premere il tasting o per regolare l'opzione "Ora", quando premere il tasting per passare alla fase successiva. Impostare altri dati utilizzando la stessa procedura sopra riportata. Al termine, premere il tasting ENTERG ^日 per ritornare.
7. Premere il tastinge EXIT per uscire.

É possible impostare l'ora e i minuti anche premendo i tasti numerici del telecomando.
La configurazione dell'opzione "Attivazione" deve essere impostata su "On" in modulo che funzionino i timer.

Quando si utilizes il monitor TV per la prima volta, è necessario selezionare la lingua di visualizzazione dei menu e delleindicazioni.

1. Premere il tastingo MENU per visualizzare il menu a video. Premere il pulsante 一 _ 0 ^ 一 per selezionare "Impostazione"e premere ENTERG
2. Premise il pulsante o per selezione "Lingua" e premere ENTERG.
3. Selezione la lingua desiderata premendo il pulsante o o più volte. Premise il tasto ENTERO. E possiblo effettuire la scelta tra 21 lingue.
4. Premere il tasting EXIT per uscire.

Uso di Modalità gioco

Quando ci si collega a una console di gioco come PlayStation™ o Xbox™, è possible divertirsi con giochi ancora più realistiçi utilizzando il menu Giochi.

1. Premere il tasto MENU per visualizzare il menu. Premere il pulsante o▼ per selezioneare "Impostazione" e premere ENTERG.
2. Premere il pulsante o per selezionare "Modalità gioco" e premere ENTERG.
3. Premiere il pulsante 一 _ 0 一 _ 0 per selezionare "On" o "Off". Premiere il tasto ENTER
4. Premere il tasto EXIT per uscire.

Per scollegare la console di gioco e collegare un altro dispositorio esterno, annullare la modalità gioco nel menu Imagine.
Se si visualizza il menu TV in Modalità gioco, lo schermo sfarfalla leggermente.
Modalità gioco non è disponibile in modalità TV.
Se la modalità Game (Gioco) è On:

• Le modalità Picture (Imagine) e Sound (Audio) cambiano automaticamente in Custom (Personalizzata) e l'utente non mayo modificare la modalità.
• La modalità Sound (Audio) nel menu Sound (Audio) è disattivata. Regolare l'audio mediante l'équallizzatore.
• La funzione Reset Sound (Reimposta audio) è attiva. Selezionando la funzione Reset (Reimposta) dopo aver effettuito l'impostazione, l'equalizzatoreiene reimpostato ai valori di fabbrica.

Impostazione della modalità Pagina blu / Sezione della Melodia

Pagina blu: Se il segnale non viene ricevuto o è molto debole, una schermata blu sostituitisce automaticamente lo sfondo dell'imagine disturbata. Se si desidera continuare a visualizzare l'imagine di qualità scadente, è necessario impostare la modalità "Pagina blu" su "Off". Melodia: L'apparecchiatura consente di scegliere quali segnali audio/video vengono inviati al connettore esterno.

1. Premiere il tasto MENU per visualizzare il menu. Premere il pulsante o per selezione "Impostazione" e premere ENTER.
2. Premiere il pulsante o per selezionare "Pagina blu" o "Melodia". Premiere il tasto ENTERO
3. Premiere il pulsante o per selezionare "On" o "Off". Premiere il tasto ENTERG
4. Premere il tastinge EXIT per uscire.

Utilizzato della funzione Risparmio energia

Questa funzione regola la luminosità del teilevisore及其他 a ridurre il consumo di energia. Quando si guarda il teilevisore dinotationte, impostare la modalità "Risp. energia" su "Alto" in modo da ridurre l'affaticamento della vista e il consumo di corrente.

1. Premere il tastingo MENU per visualizzare il menu a video. Premere il pulsante o per selezionare "Impostazione" e premere ENTERG
2. Premere il pulsante o per selezionare "Risp. energia" e premere ENTERQ.
3. Selezionare I'opzione richiesta (Off, Bassa, Medio, Alto) premendo il tasting o▼. Premere il tasting ENTER.
4. Premere il tastinge EXIT per uscire.

Selezione della sorgente

E^ possibile selezionale una delle sorgenti esterne collegate al jack di ingresso del tevisore.

1. Premere il tasto MENU per visualizzare il menu. Premere il tasto ENTERG per selezioneare "Inserisci".
2. Premere nuovamente il tasting ENTERO per selezionare la funzione "Elenco sorgenti". Se all'apparecchiatura non sono collegate periferiche esterne, nel "Elenco sorgenti" sono attivate solo TV, Est.1, Est.2. "AV", "S-Video", "Comp.", PC", HDMI" sono attivate solo se collegate all'apparecchiatura.
3. SeLECTIONARE il dispositorio desiderato premendo ripeturamente il tasting o▼. Premere il tasting ENTERG.

Premiere il tasto SOURCE finché viene selezionata la fonte d'ingresso desiderata. La modalità TV vuono essere selezionata premendo il tasto TV, i tasti numerici (0-9), e il tasto P sul telecomando. Tuttavia non vuono essere selezionata usando il tasto SOURCE.
E' possible selezionare la modalità PC semplicamente premendo il tasto PC sul telecomando.

Modifica dei nomi delle sorgenti di ingresso

Assegnare un nome al dispositivo collegato ai jack di ingresso per amplificare la selezione della sorgente di ingresso.

1. Premere il tastingo MENU per visualizzare il menu. Premere il tastingo ENTER@ per selezionare "Inserisci".
2. Premere il pulsante o per selezionare "Modifica Nome" e premere ENTERG.
3. Premere il tasting o per selezionare il disposativo che si desidera richiamare. Premere il tasting ENTER.
4. Premere il tasto o per selezionare il dispositorio richiesto. Premere il tasto ENTER.
5. Premere il tasto EXIT per uscire.

La maggior parte dei canale del TV è dotata di "teletext", overo di pagine di informazioni scritte, quali:

Orari dei programmi tevisivi.
Notiziari e previsioni del tempo.
Risultati sportivi.
Sottotitoli per non edenti.

Le pagine del teletext sono suddivise in sei categorie:

Part	Sommario
A	Numero della pagina selezionata.
B	Identità della stazione trasmittente.
C	Numero della pagina corrente o stato della ricerca.
D	Data e ora.
E	Testo.
F	Informazioni sullo stato.

Visualizzazione delle informazioni del Televisione

É possibile visualizzare le informazioni del teletext in qualsiamenti momento, tuttavia, la riscione del segnale deve essere Buona. In caso contrario:

Le informazioni potrebbero mancare.
Alcune pagine potrebbero non essere visualizzate.

Per attivare la modalità teletext e visualizzare la pagina del sommario:

1. Utilizzato il tastingo P (e) o P (e) selezionare il canale che offre il servizio teletext.
2. Premere il tasto TTX/MIX ( 日 / 日 ) per attivare la modalità Teletext.

Viene visualizzata la pagina del sommario. É possible richiamarla in qualsiasi momento premendo il tasto MENU (☑).

1. Premere nuovamente il pulsante TTX/MIX (1/2).
   La trasmissione corrente verrà visualizzata con le opzioni "Teletext", "Double" e "Mix" in ordine di apparizione sullo schermo.

2. Premere il tasting TV(□) per uscire alla schermata Testo.

Se durante la visualizzazione del testo compaiono caratteri spezzati, verificare che la lingua del testo si ugue a quella della modalità del menu "Impostazione". Se le due lingue sono diverse, selezionare la stessa lingua del testo nel menu "Impostazione".

Premere i tasti numerici sul telecomando per immettere il numero di pagina direttamente:

1. Immettere il numero della pagina a tre cifre indicato nel sommario utilizzando i tasti numerici corrispondenti.

2. Se la pagina selezionata è collegata a diverse pagine secondarie, le pagine secondarie vengono sostrate in sequenza. Per bloccare il video su una pagina scelta, premere il tasto PIP() . Premere nuovamente il tasto PIP() per riprendere la registrazione.

3. Utilizzato delle diverse opzioni di visualizzazione:

Per visualizzare...	Premere...
Sia le informazioni del teletext che la trasmissione normale.	TTX/MIX (€/€)
Il tasting nascosto (risposte ai quiz, ad esempio)	INFO (€?)
Lo schermo normale	INFO (€?)
Una paglia secondaria immettendo il relative numero a quattro cître	PRE-CH (€)
La pagna successiva	P (€)
La pagna precedente	P (€)
Lettere con dimensione doppià nella:	SOURCE (€)
• Metà superiore dello schermo	• Una volta
• Metà inferiore dello schermo	• Due volte
Schermo normale	• Tre volte

Utilizzo della modalità Fastext per selezionare una pagina Teletext

I vari argomenti inclusi nelle pagine del Televisione sono codificati in base a diversi colori e possono essere selezionati premendo i pulsanti colorati sul telecomando.

1. Visualizzare la pagina del sommario del Televisione premendo il tasto TTX/MIX ( / ).
2. Premere il tasto colorato corrispondente all'argomento che si desidera selezionare (gli argomenti disponibili sono indicati sulla riga di stato).
3. Premere il tastingo per visualizzare la pagina precedente. Premere il tastingo verde per visualizzare la pagina successiva.
4. Premere il tasting TV() per uscire alla schermata Testo.

Configurazione del software per PC (basato su Windows XP)

Di seguito vengono illustrate le impostazioni di visualizzazione di Windows per un PC tipico. Le schermate visualizzate sul proprio PC sono differire in base alla versione di Windows e alla scoda video installate. Nel caso le schermate risultassero differenti, le stesse informazioni di base per la configurazione sono applicabili praticamente in agli caso. (In caso contrario, contattare la casa costruttrice del proprio computer oppure un rivenditore Samsung).

1. Fare cli su "Control Panel" nel menu di Start di Windows.
2. Nella finestra del Pannello di controllo,fare doppio cig su "Appearance and Themes" per visualizzare la relativa finestra di dialogo.
3. Nella finestra del Pannello di controllo,fare doppio cliq su "Display" per visualizzare la relativa finestra di dialogo.
4. Selezionare la schedea "Settings". L'impostazione corretta delle dimensioni (risoluzione): Ottimale- 1360 X 768 Se nella finestra di dialogo delle impostazioni dello schermo è disponibile un'opzione per la frequenza verticale, il valore correttato è "60" o "60 Hz". Altrimenti, fare semplice- mente clic su "OK" e uscire alla finestra di dialogo.

Modalità di visualizzazione

La posizione e la dimensione dello schermo variano in base al tipo di schermo del PC e alla relativa risoluzione. Le risoluzioni incluse nella tabella sono consigliate. (Sono supportate tutte le risoluzioni comprese entro i limiti indicati)

Modalità	Risoluzione	Frequenza orizzontale (kHz)	Frequenza verticale (Hz)	Frequenza di clock dei pixel (MHz)	Polarità sync (H/V)
IBM	640 x 480	31,469	59,940	25,175	- / -
	720 x 400	31,469	70,087	28,322	- / +
VESA	640 x 480	37,861	72,809	31,500	- / -
	640 x 480	37,500	75,000	31,500	- / -
	800 x 600	37,879	60,317	40,000	+ /+
	800 x 600	48,077	72,188	50,000	+ /+
	800 x 600	46,875	75,000	49,500	+ /+
	1024 x 768	48,364	60,000	65,000	- / -
	1024 x 768	56,476	70,069	75,000	- / -
	1024 x 768	60,023	75,029	78,750	+ /+
	1360 x 768	47,712	60,015	85,800	+ /+

La modalità interalacciata non è supportata.

Questo dispositivo potrebbe non funzionare correttamente se si selezione un fornato video non standard.
DVI non supporta la funzione PC.
Le modalità Separato e Composito sono supportate. Il formato SOG non è supportato.

Premere il tasto PC sul telecomando per selezionare la modalita PC.

Regolazione della qualità dell'immagine (Blocco imagine):
Lo scopo della regolazione della qualità dell'immagne è di rimuovere o ridurre i disturbi. Se il disturbo non viene eliminato mediante la semplice sintonizzazione fine, è necessario regolare al meglio la frequenza (sintonizzazione grossa) ed eseguire nuovamente la sintonizzazione fine.
Dopo aver ridotti i disturbi, regolare nuovamente l'immagne in modo che sua allineata al centro dello schermo.

1. Preimpostazione: Premere il tasto PC per selezionare la modalità PC.
2. Premere il tastingo MENU per visualizzare il menu. Premere il pulsante o per selezionare "Impostazione" e premere ENTERG
3. Premere il pulsante o▼ per selezionare "PC" e premere ENTERG.
4. Premere il tasting ENTER per selezionare "Blocco imagine".
5. Premere il pulsante o per selezionare "Grossa" o "Fine" e premere ENTER.
6. Premere il tasto o bper regolare la qualità dello schermo. Premere il tasto ENTERG.
7. Premere il tasto EXIT per uscire.

Modifica della posizione dell'imagine (Posizione): Regolare la posizione dello schermo del PC per adattarlo come schermo TV.

1. Seguire le istruzioni "Regolazione della qualità dell'immagine (Blocco imagine)" da 1 a 3.
2. Premere il pulsante o▼ per selezionare "Posizione" e premere ENTERG.
3. Premere il tasto o per regolare la posizione orizzontale. Premere il tasto 0 per regolare la posizione verticale. Premere il tasto ENTERG.
4. Premere il tasting EXIT per uscire.

Regolazione automatica dello schermo del PC (Regolazione auto): L'Auto regolazione consente allo schermo del PC di adattarsi automaticamente al segnale video PC in ingresso. I valori Fine, Grossa e Posizione vengono regolati automaticamente.

1. Seguire le istruzioni "Regolazione della qualità dell'immagine (Blocco imagine)" da 1 a 3.
2. Premere il pulsante o per selezionare "Regolazione auto" e premere ENTER.
3. Premere il tasto EXIT per uscire.

Inizializzazione delle impostazioni dell'immagine (Reset imagine): è possible sostituire tutte le impostazioni dell'immagine con i valori predefiniti.

1. Seguire le istruzioni "Regolazione della qualità dell'immagine (Blocco imagine)" da 1 a 3.
2. Premere il pulsante o per selezionare "Reset imagine" e premere ENTERG.
3. Premere il tasting EXIT per uscire.

Specifiche tecniche e ambientali

Il catenaccio Kensington è utilizzato per fissare ilsystema durante l'impiego in ambienti pubblici e devesse acquistato separamente. L'aspetto e il metodo di bloccaggio potrebbero differire dall'illustrazione a seconda del produttore. Per ulteri informazioni relative all'uso corretto del catenaccio Kensington,fare riferimento al rispetto manuale.

La posizione del dispositivo di blocco 'Kensington Lock' più variare a seconda del modello.

1. Inserire il dispositivo di blocco nella fessura Kensington situata sul TV LCD (Figura 1), quindi ruotarlo nella direzione di bloccaggio (Figura 2).
2. Collegare il cavo di bloccaggio Kensington.
3. Fissare il catenaccio Kensington a una scrivania o ad un altre oggetto fisso pesante.

Risoluzione dei problemi: Prima di contattare l'assistenza

Niente audio e nessuna imagine.	· Verificare che il cavo di alimentazione sia collegato a presa a muro. · Verificare di aver premuto i tasti ⊙ sul pannello anteriore dell'apparecchio. · Verificare le impostazioni del contrasto e della luminosità dell'imagine. · Controllare il volume.
Immagine normale ma niente Suono.	· Controllare il volume. · Verificare che non sia stato premuto il tasto MUTE ⊙ sul telecomando. · Verificare che la funzione "Mute interno" sia disattivata.
Nessuna imagine o imagine in bianco e nero.	· Regolare le impostazioni del colore. · Verificare che ilsystema di trasmissione selezionato sia corretto.
Interferenza audio o imagine.	· Tentare di identificare quale elettrodomestico sta interferendo con il monitor TV e allontanarlo. · Inserire la spina del monitor TV in un'altra pressa.
Immagine sfocata o disturbata, Suono distorto.	· Verificare la direzione, la posizione e i collegamenti dell'antenna. L'interferenza è spesso dovuta all'uso di antennne interne.
Cattivo funzionamento del telecomando.	· Sostituire le batterie del telecomando. · Pulire il bordo superiore del telecomando (finestra di trasmissione). · Controllare i terminali delle batterie.
Viene visualizzato il messaggio "Controlla cavo segnale".	· Verificare che il cavo del segnale sia saldamente collegato al PC. · Verificare che il PC sa on.
In modalità PC, viene visualizzato il messaggio "Modo non supportato"	· Controllare la risoluzione e la frequenza massime della scheda video. · Confrontare quosti valori con i dati presenti nella sezione delle Modalità di visualizzazione.
Il TFT LCD utilizes un pannello composto da fatto pixel (3.133.440) la cui produzione è basata su una sofisticata Tecnologia. Alcuni pixel potrebbero apparire più brillanti o nei sullo schermo, ma quello nonavrà alcun impatto sulle prestazioni del prodotto.

Specifiche tecniche e ambientali

Nome del modello	LE27S7	LE32S7
Dimensione schermo (Diagonale)	27 poll.	32 poll.
Alimentazione	AC 220-240 V 50 Hz	AC 220-240 V 50 Hz
Consumo di energia	140 W	152 W
PC Risoluzione	1360 x 768 @ 60 Hz	1360 x 768 @ 60 Hz
Audio
Uscita	5 W X 2	10 W X 2
Dimensioni (Lar. x Pro. x Alt.)
Corpo.	769,0 x 79,0 x 471,0 mm	892,5 x 82,0 x 544,0 mm
Con supporto	769,0 x 226,0 x 526,0 mm	892,5 x 249,0 x 615,0 mm
Peso
Con supporto	10,4 kg	13,9 kg
Considerazioni ambientali
Temperatura di esercizio	Da 10 °C a 40 °C (50 °F a 104 °F)	Da 10 °C a 40 °C (50 °F a 104 °F)
Umidità di esercizio	Dal 10 % all'80 %, alla condensa	Dal 10 % all'80 %, alla condensa
Temperatura di stoccaggio	Da -20 °C a 45 °C (-4 °F a 113 °F)	Da -20 °C a 45 °C (-4 °F a 113 °F)
Umidità di stoccaggio	Dal 5 % al 95 %, alla condensa	Dal 5 % al 95 %, alla condensa

Nome del modello	LE37S7	LE40S7
Dimensione schermo (Diagonale)	37 poll.	40 poll.
Alimentazione	AC 220-240 V 50 Hz	AC 220-240 V 50 Hz
Consumo di energia	170 W	205 W
PC Risoluzione	1360 x 768 @ 60 Hz	1360 x 768 @ 60 Hz
Audio
Uscita	10 W X 2	10 W X 2
Dimensioni (Lar. x Pro. x Alt.)
Corpo.	1026,5 x 94,1 x 626,1 mm	1100,5 x 95,0 x 661,0 mm
Con supporto	1026,5 x 330,0 x 698,8 mm	1100,5 x 330,0 x 732,5 mm
Peso
Con supporto	22,5 kg	23,7 kg
Considerazioni ambientali
Temperatura di esercizio	Da 10 °C a 40 °C (50 °F a 104 °F)	Da 10 °C a 40 °C (50 °F a 104 °F)
Umidità di esercizio	Dal 10 % all'80 %, alla condensa	Dal 10 % all'80 %, alla condensa
Temperatura di stoccaggio	Da -20 °C a 45 °C (-4 °F a 113 °F)	Da -20 °C a 45 °C (-4 °F a 113 °F)
Umidità di stoccaggio	Dal 5 % al 95 %, alla condensa	Dal 5 % al 95 %, alla condensa

Questa pagina è stata lasciata intenzionalmente vuota.

Correct Disposal of This Product (Waste Electrical & Electronic Equipment) (Applicable in the European Union and other European countries with separate collection systems) This marking shown on the product or its literature, indicates that it should not be disposed with other household wastes at the end of its working life. To prevent possible harm to the environment or human health from uncontrolled waste disposal, please separate this from other types of wastes and recycle it responsibly to promote the sustainable reuse of material resources. Household users should contact either the retailer where they purchased this product, or their local government office, for details of where and how they can take this item for environmentally safe recycling. Business users should contact their supplier and check the terms and conditions of the purchase contract. This product should not be mixed with other commercial wastes for disposal.

Comment éliminer ce produit (déchets d'équipements ELECTriques et Electroniques) (Applicable dans les pays de l'Union Européen et aux autres pays européens disposant de systèmes de collecte sélective) Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L'élimination inclcutée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veillez que le séparer des autres types de déchets et le recycler de façon responsable. Vous favorisitez ainsi la réutilisation durable des ressources matérières. Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mainie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement. Les entreprises sont invitées à contacter leurs fournisseurs et à consuluter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

Korrekte Entsorgung deses Produtos (Elektromüll) (Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Länderm mit einem separaten Sammelsystem) Die Kennzeinchnung auf dem Produkt bzw. auf der dazugehöriger Literatur gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüuß entsorgt werden darf. Entsorgen Sie ces Geräitte gutte getrennt von anderen Abfallen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müßbeseitigung zu schaden. Recyclein Sie das Gerä, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Private Nutzer sollen den Handl, bei dem das Produkt gekauft wurde, oder die zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie sie das Gerä auf umweltfreundliche Weise recyclen können. Gewerbliche Nutzer sollen sich an ihren Lieferanten wenden und die Bedingungen des Verkaufsvertrags konsultieren. Dies Product darf nicht zusammen mit anderen Gewerbemüll entsorgt werden.

Correcte verwijdering van dit product (elektrische & elektronische afvalapparatuur) Dit merkteken op het product het bijbehorende informatiematerialial duwdt erop dat het net met ander huishoudelijk afval verwijdert moed worden aan het einde van zich gebruiksduur. Om möglichlijke schade aan het milieu of de menselijke gezondheid door oncegecontrolleerde afvalverwijding te voorkommen, moet u dit product van andere soorten afval sleidenen op een verantwoorde manier recyclen, zodat het duurzame hergebruik van materiaalbronnen worden bevorderd. Huishoudelijk gebruikers moeten contact opemen met de winkkel waar ze dit product hebben gekocht of met de gemeente waar ze wonen om te vermenen aan hoe ze dit product milieuvriendelijk kannen latent recylen. Zakelijk gebruikers moeten contact opemen met hun leverancier en de algemene voorwaarden van de koopovereenkomsten nalezen. Dit product moet Niet worden gemengd met ander bedrifsafval voor verwijdering.

Eliminación correcta de este producto (material electrico y electrónico de descarte) (Aplicable en la Unión Europea y en paises europeos con sistemas de recogida selectiva de residuos) La presence de estamarca en el producto o en el material informativo que lo accompaía, indica que al finalizar su vida úlil noderabad eliminerse Jointo con los restros individios domesticos. Para evitar los posibles daños al medio ambiente o a la salute humana que representa la eliminación incontrada de residuos, separe este producto de los temas del residuos y reciclado correctamente para promover la reutilización sostenible de recursos materiales. Los usuidarios particulares��eden contactar con el establecimiento sobre adquirion el producto, o con las autoridades locales pertinentes, para informarse sobre como ydishoneuen poterviaro para que sea someday un reciclaje ecologico y seguro. Los usuidarios commerciales都能eden contactar con su proveedor y consultar las conditiones del contrato de compra. Este producto noDebe eliminarse mezclado con los residuos commerciales.

Eliminación Correcta Deste Producto (Residuo de Equipamentos Elétricos e Electrónicos) Esta marca, aparendata no produits ou na sua litteratura indica que el no dévera ser eliminado junmente com os residuos domesticos indefinicientados no final do seu期内o de vida úlil. Para impeder danos ao ambiente e a saude humana causados pelaseliminación incontrada de residuos dévera separar este equipimento de los temas del residuos e reciclado de forma responsavel, para promover una reutilização sustentável dos recursos materiais. Os Utilizadores domesticosdeferrocontractor ou o estabelecimento onedequiriamaremesto ou asentinhas�ficiais localeis paraobtereminformaçõesobre onde e deque forma podem levarthispedoSua operaciónpermietufearuma reciclagemsegura em temos Ambientais. Os Utilizadores professionais deferrocontractorou seu fornecedor econsultar os temenos econdizesdocontrato de compra. Este produits nãodevera sermisturado comlosstinuloscomercialsparaeliminacion.

Corretto smaltimento del prodotto (rifuiétielettrici edelettronici) (Applicable in i paesi dell'Unione Europea e in quelli con sisterna di raccolta differenziata) Il marchio riportato sul prodotto o sulla sua documentazione indica che il prodotto non devesse smalto con altri rifui diomesti al terminel del ciclo di vita. Per evitare eventuali danni all'amiente o alla salute causati relativi allo raccolta differenziate o il riciclaggio per rissto tipo di prodotto. Gli utenti domestici sono invitiado a contattare il rivendatore pressile il quale è stato acquistato il prodotto o l'ufficio locale preposto per tutte le informazioni relative alla raccolta differenziate o il riciclaggio per rissto tipo di prodotto. Gli utenti aziendali sono invitiado a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto nonDeve essere smalito unitamente ad及其他 rifui commerciali.
