MANUALE UTENTE LE-32T51S SAMSUNG

• Visualizar imagens fixas de jogos de vídeo ou de PC durante um longo período de tempo pode produzir imagens parciais depois da visualização. Para evitar este efeito, reduza a "luminosidade" e o "contraste" quando visualizar imagens fixas. Precauzioni da adottare quando si visualizza un’immagine fissa Un’immagine fissa può causare danni permanenti allo schermo TV.
• Non visualizzare un’immagine fissa sul pannello LCD per oltre 2 ore poiché può causare la ritenzione dell’immagine sullo schermo. Il fenomeno di ritenzione dell'immagine è anche noto come "bruciatura dello schermo". Per evitare il fenomeno di ritenzione dell'immagine, ridurre il grado di luminosità e di contrasto dello schermo quando si visualizza un’immagine fissa. Su un TV LCD, l’uso del formato 4:3 per un periodo prolungato può lasciare traccia dei bordi sulla parte sinistra, destra e centrale del video a causa delle differenti emissioni luminose dello schermo. La riproduzione di un DVD o l’uso di una console per videogiochi può causare effetti analoghi sullo schermo. Questo tipo di danni non è coperto dalla Garanzia.
• La visualizzazione prolungata di immagini fisse da videogiochi e PC può causare la visualizzazione di immagini residue parziali. Per evitare questo problema, ridurre la 'luminosità' e il 'contrasto' mentre si visualizzano immagini fisse. BN68-00860C-02Eng.qxd 11/7/05 6:53 AM Page 1 English Contents

CONNECTING AND PREPARING YOUR TV

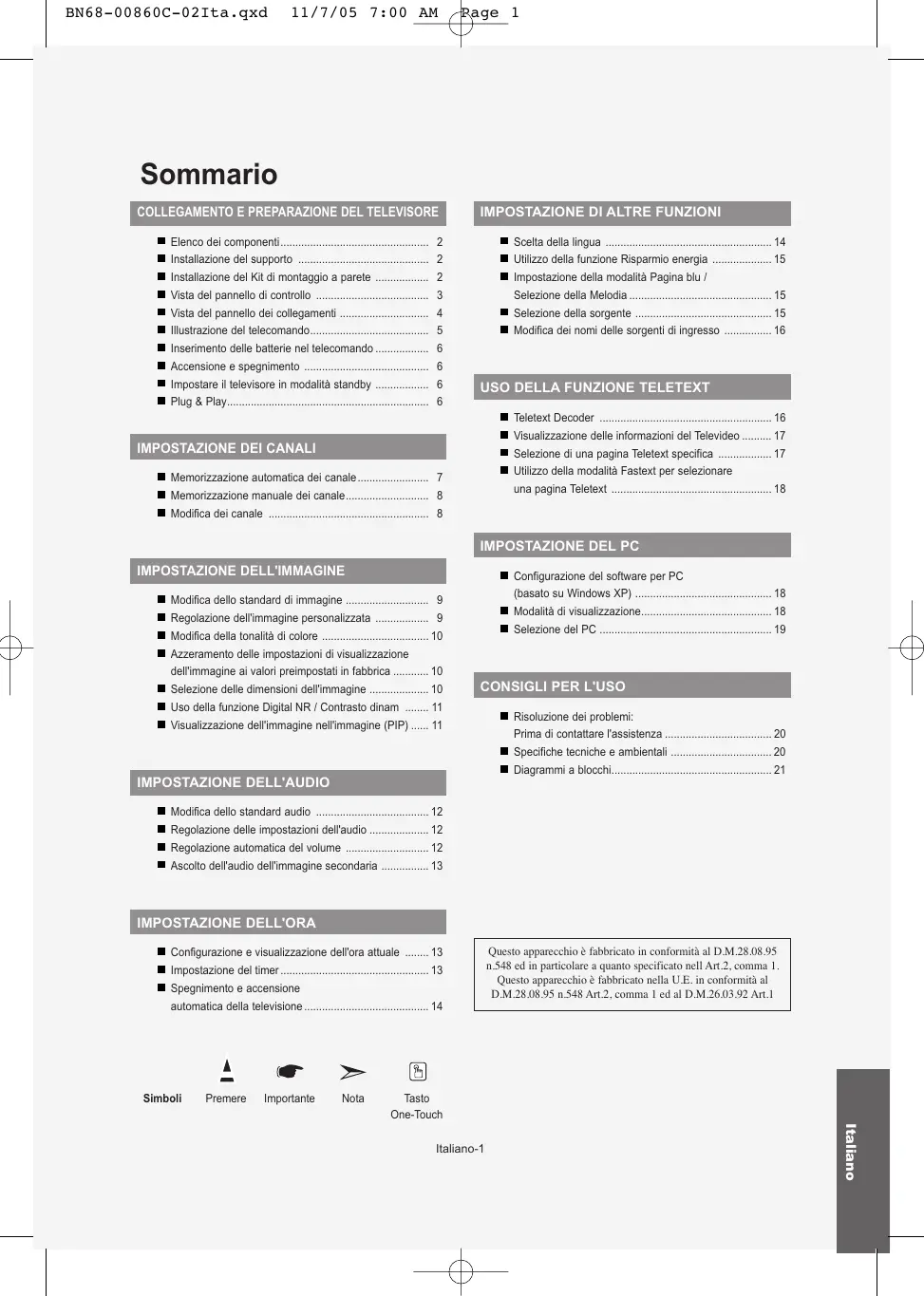

IMPOSTAZIONE DI ALTRE FUNZIONI

• Scelta della lingua p. 14
• Utilizzo della funzione Risparmio energia p. 15
• Impostazione della modalità Pagina blu / Selezione della Melodia p. 15
• Selezione della sorgente p. 15
• Modifica dei nomi delle sorgenti di ingresso p. 16

USO DELLA FUNZIONE TELETEXT

• Teletext Decoder p. 16
• Visualizzazione delle informazioni del Televideo p. 17
• Selezione di una pagina Teletext specifica p. 17
• Utilizzo della modalità Fastext per selezionare una pagina Teletext p. 18

IMPOSTAZIONE DEI CANALI

Memorizzazione automatica dei canale........................ 7 Memorizzazione manuale dei canale............................ 8 Modifica dei canale ...................................................... 8

• IMPOSTAZIONE DELL'IMMAGINE Modifica dello standard di immagine p. 9
• Regolazione dell'immagine personalizzata p. 9
• Modifica della tonalità di colore p. 10
• Azzeramento delle impostazioni di visualizzazione dell'immagine ai valori preimpostati in fabbrica p. 10
• Selezione delle dimensioni dell'immagine p. 10
• Uso della funzione Digital NR / Contrasto dinam p. 11
• Visualizzazione dell'immagine nell'immagine (PIP) p. 11
• Configurazione del software per PC (basato su Windows XP) p. 18
• Modalità di visualizzazione p. 18
• Selezione del PC p. 19

• Risoluzione dei problemi: Prima di contattare l'assistenza p. 20
• Specifiche tecniche e ambientali p. 20
• Diagrammi a blocchi p. 21
• IMPOSTAZIONE DELL'AUDIO Modifica dello standard audio p. 12
• Regolazione delle impostazioni dell'audio p. 12
• Regolazione automatica del volume p. 12
• Ascolto dell'audio dell'immagine secondaria p. 13
• IMPOSTAZIONE DELL'ORA Configurazione e visualizzazione dell'ora attuale p. 13
• Impostazione del timer p. 13
• Spegnimento e accensione automatica della televisione Simboli Premere Importante Nota Questo apparecchio è fabbricato in conformità al D.M.28.08.95 n.548 ed in particolare a quanto specificato nell Art.2, comma 1. Questo apparecchio è fabbricato nella U.E. in conformità al D.M.28.08.95 n.548 Art.2, comma 1 ed al D.M.26.03.92 Art.1 Tasto One-Touch Italiano Italiano-1 BN68-00860C-02Ita.qxd 11/7/05 8:19 AM Page 2 p. 14

COLLEGAMENTO E PREPARAZIONE DEL TELEVISORE

Elenco dei componenti Controllare che nella confezione del TV LCD siano contenuti i seguenti componenti. Se qualsiasi componente risulta mancante, contattare il rivenditore. M4 X L16 Telecomando e batterie (2 tipo AAA) Manuale dell’utente Cavo di alimentazione Scheda di garanzia Scheda rete di assistenza Coprifondo 4 viti per il supporto Guida alla sicurezza Schede di registrazione Scheda di garanzia/Scheda rete di assistenza/Guida alla sicurezza/Schede di registrazione (non disponibile in tutti i paesi). Installazione del supporto <2> <3>

1. Posizionare la TV rivolta verso il basso su un panno morbido o un cuscino su una tavola.

2. Inserire il supporto nel foro sul fondo del televisore.

3. Inserire la vite nel foro indicato e serrarla.

Installazione del Kit di montaggio a parete Gli articoli del kit di montaggio a parete (venduti separatamente) consentono di montare il televisore alla parete. Per informazioni dettagliate sull’installazione del kit di montaggio a parete, consultare le istruzioni fornite insieme agli articoli del kit. Contattare un tecnico per richiedere assistenza quando si monta la staffa a parete. Samsung Electronics non può essere ritenuta responsabile per qualsiasi danno al prodotto, lesioni personali o altri problemi causati da una installazione autonoma del televisore da parte dell’utente. Italiano-2 BN68-00860C-02Ita.qxd 11/7/05 7:00 AM Page 3 Vista del pannello di controllo La forma e il colore del prodotto possono variare in base al modello. SOURCE Passa tra tutte le sorgenti di ingresso disponibili (TV, Est.1, Est.2, AV, S-Video, Comp., PC, DVI). Nel menu a video, utilizzare questo tasto così come del telecomando. si usa il tasto ENTER MENU Premere per visualizzare il menu su schermo con le funzioni del televisore. Premere per aumentare o diminuire il volume. Nel menu a video, utilizzare i tasti così come si usano i tasti e del telecomando. (JACK CUFFIA) Collegare le cuffie esterne a questo jack per ascoltare privatamente l’audio. (Alimentazione) Premere per accendere e spegnere il televisore. Indicatore alimentazione Lampeggia e si spegne quando l'alimentazione è attivata e si accende in modalità stand-by. Altoparlanti Sensore telecomando Puntare il telecomando verso questo punto del televisore. Premere per cambiare canale. Nel menu a video, utilizzare i tasti così come si usano i tasti e del telecomando. (Senza il telecomando, si può accendere il televisore utilizzando i tasti dei canale.) Italiano-3 BN68-00860C-02Ita.qxd 11/7/05 7:00 AM Page 4 Vista del pannello dei collegamenti Ingresso alimentazione Quando si collega un dispositivo esterno al televisore, assicurarsi che l’alimentazione dell’unità sia scollegata. Quando si collega un terminale esterno, far corrispondere il colore del terminale di collegamento a quello del cavo. Collegamento di un'antenna o di una rete televisiva via cavo Per vedere correttamente i canale televisivi, il monitor TV deve ricevere un segnale da una delle seguenti fonti: - Un'antenna all'esterno / Una rete televisiva via cavo / Una rete satellitare Collegamento dei componenti (DTV/DVD) - Collegare i cavi video component (opzionali) al connettore del componente (“PR”, “PB”, “Y”) sul retro dell'apparecchiatura e i terminali ai connettori di uscita video component corrispondenti del DTV o DVD. - Se si desidera collegare il Set-Top Box e il DTV (o DVD), effettuare il collegamento tra i due dispositivi, quindi collegare il DTV (o DVD) al rispettivo connettore (“PR”, “PB”, “Y”) sull'apparecchiatura. - I connettori Y, PR e PB dei componenti (DTV o DVD) sono talvolta etichettati con Y, B-Y e R-Y o Y, Cb e Cr. - Collegare i cavi audio RCA (opzionali) a “R - AUDIO - L” sul retro dell'apparecchiatura e i terminali ai corrispondenti connettori di uscita audio sul DTV o DVD. - La qualità di immagine del televisore LCD in oggetto risulta ottimale in modalità 720p. Italiano-4 BN68-00860C-02Ita.qxd 11/7/05 7:00 AM Page 5 Collegamento di dispositivi A/V esterni - Collegare il cavo RCA (opzionale) o S-VIDEO (opzionale) a un dispositivo A/V esterno appropriato quale un videoregistratore, un DVD o una videocamera. - Collegare i cavi audio RCA (opzionali) a “R - AUDIO - L” sul retro dell'apparecchiatura e i terminali ai corrispondenti connet tori di uscita audio sul dispositivo A/V. Collegamento di un Set-Top Box, VCR o DVD - Collegare il cavo SCART del VCR o DVD (opzionale) al connettore SCART del VCR o DVD. Collegamento di un DVI - Collegare il connettore DVI al connettore DVD. - Collegare il cavo audio stereo (opzionale) a "R - AUDIO - L" sul retro dell'apparecchiatura e gli altri terminali ai corrispondenti connettori di uscita audio sul dispositivo A/V. - DVI non supporta la funzione PC. - La qualità di immagine del televisore LCD in oggetto risulta ottimale in modalità 720p. Collegamento di un computer - Collegare il cavo D- Sub (opzionale) a “PC (PC IN)” sul retro dell’apparecchiatura e il terminale alla scheda video del computer. - Collegare il cavo audio stereo (opzionale) a “AUDIO (PC IN)” sul retro dell’apparecchiatura e il terminale a “Audio Out” sulla scheda audio del computer. Blocco Kensington - Il blocco Kensington (opzionale) è un dispositivo utilizzato per assicurare fisicamente il sistema quando viene utilizzato in un luogo pubblico. - Se si desidera utilizzare un dispositivo di blocco, contattare il punto vendita in cui si è acquistato il prodotto. Illustrazione del telecomando Pulsante di standby del televisore Selezione della dimensione dell'immagine Tasti numerici per l'accesso diretto ai canale Selezione effetto immagine Selezione dei canali memorizzati con una/due cifre Aumento del volume Diminuzione del volume Disattivazione temporanea audio PIP (Immagine nell’immagine) On/Off (attivato/disattivato) Spegnimento automatico Seleziona direttamente la modalità PC Funzioni del Televideo Visualizza il menu a video principale Blocco del Televideo Selezione della modalità audio Visualizzazione Televideo / sovrapposizione di informazioni Televideo e trasmissione normale Selezione degli effetti audio Premere il tasto Memorizzazione auto per cercare i canale Consente di memorizzare ed eliminare i canali in memoria Indice Televideo Memorizzazione Televideo Sottopagina Televideo Ferom immagine Selezione diretta della modalità TV Chiusura della visualizzazione Teletext Canale precedente

: Canale successivo : Canale precedente : Pagina successiva Televideo : Pagina precedente Televideo Selezione modalità Televideo (LIST/FLOF) Selezione delle fonti d'ingresso disponibili Mostra Televideo Informazioni sulla trasmissione corrente Annulla Televideo Esci dal menu a video Selezione dimensioni Televideo Controllo del cursore nel menu Selezione argomento Fastext Le prestazioni del telecomando possono essere influenzate dalla presenza di un'eccessiva quantità di luce. Italiano-5 BN68-00860C-02Ita.qxd 11/7/05 7:00 AM Page 6 Inserimento delle batterie nel telecomando

Togliere completamente il coperchio.

Installare due batterie AAA.

Rimettere il coperchio. Controllare che le estremità “+” e “-” delle batterie corrispondano allo schema all'interno dello scomparto. Se si prevede di non usare il telecomando per un lungo periodo di tempo, togliere le batterie e conservarle in un luogo fresco e asciutto. Il telecomando può essere utilizzato a una distanza di circa 7 metri dal televisore. (Con un uso normale del televisore, le batterie durano circa un anno.) Se il telecomando non funziona, effettuare il seguente controllo:

2. I poli + e - delle batterie sono correttamente orientati?

3. Le batterie sono cariche?

4. Si è verificata una interruzione di corrente o il cavo di alimentazione è scollegato?

5. Il cavo di alimentazione è scollegato?

Accensione e spegnimento Il conduttore isolato di corrente è collegato al retro del monitor .

Inserire il conduttore isolato di corrente nell'apposita presa.

Premere il pulsante POWER L'indicatore di standby sul pannello anteriore del dispositivo si accende. sul pannello anteriore del dispositivo. Viene selezionato automaticamente l'ultimo programma che si stava vedendo.

Premere i tasti numerici (0~9) o il tasto canale successivo/precedente ( tasti a destra del dispositivo.

Per spegnere il televisore, premere nuovamente POWER

) sul telecomando, oppure i Quando si accende il televisore per la prima volta, viene chiesto di scegliere la lingua in cui devono essere visualizzati menu.

Impostare il televisore in modalità standby Il monitor TV può essere posizionato in modalità standby per ridurre il consumo di energia. La modalità standby può essere utile quando si desidera interrompere temporaneamente la visualizzazione (ad esempio durante un pasto).

Premere il tasto POWER sul telecomando. Lo schermo si spegne e si accende l'indicatore di standby rosso davanti allo schermo.

Per riaccendere il televisore, è sufficiente premere nuovamente POWER su/giù dei canale ( / ) . , i tasti numerici (0~9) o il tasto Non lasciare il monitor TV in modalità standby per lunghi periodi ditempo (ad esempio quando si è in vacanza). È opportuno scollegare il monitor dalla presa di corrente elettrica e dal cavo dell'antenna esterna. Plug & Play Quando si accende il televisore per la prima volta, diverse impostazioni di base vengono eseguite automaticamente e in sequenza. Sono disponibili le seguenti impostazioni.

Premere il tasto POWER sul telecomando. Viene visualizzato il messaggio “Plug & Play”.

Selezionare la lingua desiderata premendo il pulsante o . per confermare la scelta. Premere il tasto ENTER

Viene visualizzato il messaggio “Controlla ingresso ant.” con “OK” selezionato. Premere il tasto ENTER erificare che il cavo dell’antenna sia collegato correttamente.. Italiano-6 BN68-00860C-02Ita.qxd 11/7/05 7:00 AM Page 7

Selezionare la Nazione premendo il tasto o . per confermare la scelta. Premere il tasto ENTER

Viene visualizzato il menu “Memorizzazione automatica” con “Avvio” selezionato. Premere il tasto ENTER La ricerca dei canali inizia e termina in modo automatico. Dopo aver memorizzato tutti i canali disponibili, viene visualizzato il menu “Imposta sveglia”. Premere il tasto ENTER in qualsiasi momento per interrompere il processo di memorizzazione.

Premere il tasto ENTER Selezionare “Ora” e i “Minuto” premendo il pulsante o . Impostare “Ora” e i “Minuto” premendo il pulsante o .

Premere il tasto ENTER È possibile impostare l'ora e i minuti anche premendo i tasti numerici del telecomando. per confermare la scelta. Lingua: Selezionare la lingua. Nazione: Selezionare la nazione. Memorizzazione automatica: Ricerca automaticamente i canali memorizzati disponibili localmente. Imposta sveglia: Imposta l'ora corrente dell'orologio del televisore. Per reimpostare questa funzione…

Premere il tasto MENU per visualizzare il menu. Premere il pulsante o per selezionare “Impostazione” e premere ENTER

Premere nuovamente il tasto ENTER

Questo modificherà o azzererà le impostazioni.

IMPOSTAZIONE DEI CANALI

- Memorizzazione automatica dei canale (Vedere pagina 7) - Memorizzazione manuale dei canale (Vedere pagina 8) - Modifica dei canale (Vedere pagina 8) Memorizzazione automatica dei canale Si può effettuare una ricerca degli intervalli di frequenze disponibili (la disponibilità dipende dalla nazione). I numeri assegnati automaticamente ai programmi possono non corrispondere a quelli dei programmi reali o desiderati. È comunque possibile ordinare manualmente i numeri e cancellare i canale che non si desidera vedere.

Premere il tasto MENU per visualizzare il menu. Premere il pulsante o per selezionare “Canale” e premere ENTER

Premere il tasto ENTER

Selezionare la Nazione premendo il tasto o . Premere il tasto ENTER

Premere il pulsante o per selezionare “Memorizzazione automatica” e premere ENTER

Premere il tasto ENTER

per selezionare l’opzione "Nazione". per confermare la scelta.

Il televisore inizierà a memorizzare tutti i canali disponibili. Premere il tasto ENTER

in qualsiasi momento per interrompere la memorizzazione e ritornare al menu "Canale". Una volta memorizzati tutti i canali disponibili, verrà visualizzato il menu "Ordina". Per memorizzare i canali in modo automatico è sufficiente premere il tasto AUTO PROG. sul telecomando. Italiano-7

per selezionare la funzione "Plug & Play". BN68-00860C-02Ita.qxd 11/7/05 7:00 AM Page 8 Memorizzazione manuale dei canale E’ possibile memorizzare un massimo di 100 canale, compresi quelli ricevuti via cavo. Durante la memorizzazione manuale dei canale si può scegliere: Se memorizzare ogni canale trovato. Il numero di programma con il quale si intende identificare ogni canale memorizzato.

Premere il tasto MENU per visualizzare il menu. Premere il pulsante o per selezionare “Canale” e premere ENTER

Premere il pulsante o per selezionare “Memorizzazione manuale” e premere ENTER

Premere il tasto ENTER

Per assegnare il numero di programma a un canale, cercare il numero corretto premendo il tasto o e poi premere il tasto ENTER

Premere il pulsante o per selezionare “Sistema colore” e premere ENTER

Per selezionare i colori standard desiderati, premere il pulsante o più volte, quindi premere ENTER

Premere il pulsante o per selezionare “Sistema audio” e premere ENTER

Per selezionare lo standard audio desiderato, premere il pulsante o più volte, quindi premere ENTER

per selezionare l’opzione "Programma". È anche possibile impostare il numero del programma premendo i pulsanti numerici del telecomando.

Se l'audio non c'è o è distorto, riselezionare la norma audio desiderata.

Se si conosce il numero del canale da memorizzare, premere il tasto o per selezionare “Canale”. . Selezionare C (canale via antenna) o S (canale via cavo) premendo il tasto Premere il tasto ENTER o . Premere il pulsante per selezionare il canale. Selezionare il numero richiesto premendo il tasto o . Premere il tasto ENTER Modalità c can nale: P (Modalità programma), C (Modalità via antenna), S (Modalità canale via cavo) È possibile impostare il canale anche premendo i tasti numerici sul telecomando.

10. Se non si conoscono i numeri dei canali, premere il tasto o per selezionare “Ricerca”. Premere il

. Eseguire la ricerca premendo il tasto o , quindi premere il tasto ENTER tasto ENTER

11. Premere il tasto o per selezionare l’opzione "Memorizza".

per selezionare l’opzione "OK". Premere il tasto ENTER

12. Ripetere i passaggi da 3 a 11 per ogni canale da memorizzare.

Programma: Seleziona un numero di programma per il canale. Sistema colore Imposta il sistema di supporto colore. Sistema audio: Imposta il sistema di supporto audio. Canale: Seleziona un canale. Ricerca: Ricerca la frequenza del canale. Memorizza: Salva le impostazioni. Modifica dei canale È possibile escludere alcuni canale dall'operazione di scansione. Durante la scansione dei canali memorizzati, quelli esclusi non verranno visualizzati. Tutti i canale non specificamente esclusi dalla scansione verranno al contrario visualizzati.

Utilizzare i tasti numerici per selezionare direttamente il canale da aggiungere o cancellare.

Premere il tasto MENU per visualizzare il menu. Premere il pulsante o per selezionare “Canale” e premere ENTER

Premere il pulsante o per selezionare “Agg./Canc.” e premere ENTER

Premendo ripetutamente il tasto ENTER

Premere il tasto EXIT per uscire.

si passa dall’opzione di aggiunta a quella di cancellazione di un canale. per passare al canale appropriato, quindi ripetere i passaggi precedenti. E’ possibile visualizzare qualsiasi canale (incluso un canale cancellato) utilizzando i tasti numerici sul telecomando. È possibile aggiungere o eliminare i canali premendo il tasto ADD/DEL sul telecomando. Italiano-8 BN68-00860C-02Ita.qxd 11/7/05 7:00 AM Page 9 IMPOSTAZIONE DELL'IMMAGINE Modifica dello standard di immagine È possibile selezionare il tipo di 'immagine che si adatta meglio alle proprie esigenze di visualizzazione. E’ inoltre possibile premere il tasto P.MODE sul telecomando per selezionare una delle impostazioni dell’immagine.

Premere il tasto MENU per visualizzare il menu. Premere il pulsante o per selezionare “Immagine” e premere ENTER

Premere nuovamente il tasto ENTER per selezionare "Modalità".

Premere nuovamente il tasto ENTER per selezionare "Modalità".

Premere il tasto o per selezionare l’effetto immagine desiderato. Premere il tasto ENTER

Premere il tasto EXIT per uscire. Dinamica: Imposta l'immagine da visualizzare in alta definizione in un ambiente luminoso. Standard: Imposta l'immagine per la visualizzazione ottimale in condizioni di luce normali. Film: Imposta l'immagine per la visualizzazione confortevole in un ambiente buio. Personalizzato: Selezionare per visualizzare le impostazioni video preferite. (Consultare "Regolazione dell'immagine personalizzata" a pagina 9) La modalità Immagine deve essere regolata separatamente per ogni sorgente d’ingresso. Premendo il tasto "Reset" è possibile ripristinare le impostazioni di fabbrica per visualizzare l'immagine.(Consultare "Azzeramento delle impostazioni di visualizzazione dell'immagine ai valori preimpostati in fabbrica" a pagina 10) Regolazione dell'immagine personalizzata Il monitor TV dispone di numerose impostazioni che consentono di controllare la qualità dell'immagine.

Per selezionare l’effetto dell’immagine desiderato, seguire le istruzioni "Modifica dello standard di immagine " da 1 a 4 a pagina 9.

Premere il tasto o per selezionare la voce desiderata. Premere il tasto ENTER

Premere il tasto o per diminuire o aumentare il valore della voce desiderata. Premere il tasto ENTER

Premere il tasto EXIT per uscire. Contrasto: Regola l'effetto chiaro-scuro tra gli oggetti e lo sfondo. Luminosità: Regola la luminosità dell'intero schermo. Nitidezza: Regola i contorni degli oggetti rendendoli più nitidi o scuri. Colore: Regola i colori rendendoli più tenui o intensi. Tinta: Regola i colori degli oggetti, rendendoli più rossi o verdi per offrire immagini più naturali. Le regolazioni vengono memorizzate in base alla modalità Immagine selezionata. Italiano-9 BN81-00253D-00Ita.qxd 3/30/06 7:08 PM Page 10 Modifica della tonalità di colore E’ possibile selezionare il tono colore ottimale per la propria vista.

Per selezionare l’effetto dell’immagine desiderato, seguire le istruzioni "Modifica dello standard di immagine " da 1 a 4 a pagina 9.

Premere il pulsante o per selezionare “Toni colore” e premere ENTER

Premere il tasto o per selezionare il tono colore desiderato. Premere il tasto ENTER

Premere il tasto EXIT per uscire. Freddo2: Rende il colore più bluastro rispetto all’opzione di menu “Freddo1”. Freddo1: Rende il bianco bluastro. Normale: Mantiene intatto il colore bianco. Caldo1: Rende il bianco rossastro. Caldo2: Rende il colore più rossastro rispetto all’opzione di menu “Caldo1”. Le regolazioni vengono memorizzate in base alla modalità Immagine selezionata. Azzeramento delle impostazioni di visualizzazione dell'immagine ai valori preimpostati in fabbrica E' possibile ripristinare le impostazioni di visualizzazione dell'immagine preimpostate in fabbrica.

Per selezionare l’effetto dell’immagine desiderato, seguire le istruzioni "Modifica dello standard di immagine " da 1 a 4 a pagina 9.

Premere il pulsante o per selezionare “Reset” e premere ENTER

Premere il tasto EXIT per uscire.

La funzione "Reset" verrà impostata per ogni modalità immagine. Selezione delle dimensioni dell'immagine È possibile selezionare le formato dell'immagine che meglio si adattano ai propri desideri di visualizzazione. Per selezionare queste opzioni è sufficiente premere il tasto di dimensione delle immagini P.SIZE sul telecomando.

Premere il tasto MENU per visualizzare il menu. Premere il pulsante o per selezionare “Immagine” e premere ENTER

Premere il pulsante o per selezionare “Formato” e premere ENTER

Selezionare l'opzione da regolare premendo il tasto o . Premere il tasto ENTER

Premere il tasto EXIT per uscire. Automatico: Regola automaticamente la dimensione dell'immagine su un rapporto larghezza/altezza "16:9". 16:9: Regola la dimensione dell'immagine a 16:9, un valore appropriato per visualizzare DVD o trasmissioni panoramiche. Panoramico: Regola il formato da 16:9 a 4:3 in modo naturale come per visualizzare una trasmissione normale. Zoom: Ingrandisce il formato 16:9 (in senso verticale) per adattarlo alle dimensioni dello schermo. 4:3: Questa è l'impostazione predefinita per un filmato video o una trasmissione normale. In modalità PC, Comp, DVI è possibile regolare solo le modalità “16:9” e “4:3”. (La modalità “Zoom”, “Panoramico” non è supportata.) Selezionare premendo il pulsante o . Premere il pulsante o per spostare l'immagine verso l'alto o il basso. Dopo aver selezionato , premere il pulsante o per ingrandire o ridurre l'immagine in senso verticale. Italiano-10 BN68-00860C-02Ita.qxd 11/7/05 7:00 AM Page 11 Uso della funzione Digital NR / Contrasto dinam Digital NR: Se il segnale ricevuto dal televisore è debole, è possibile attivare la funzione Digital Noise Reduction per ridurre i disturbi statici e l'effetto "ghosting" sullo schermo. Contrasto dinam: Il contrasto dinamico rileva l’ingresso del segnale visivo e lo regola in modo da ottenere un contrasto ottimale.

Premere il tasto MENU per visualizzare il menu. Premere il pulsante o per selezionare “Immagine” e premere ENTER

Premere il pulsante o per selezionare “Digital NR” o . Premere il tasto ENTER “Contrasto dinam” e premere ENTER

Premere il pulsante o per selezionare "On" o “Off”. Premere il tasto ENTER

Premere il tasto EXIT per uscire.

Queste funzioni non sono disponibili in modalità PC. Visualizzazione dell'immagine nell'immagine (PIP) È anche possibile visualizzare un'immagine secondaria all'interno dell'immagine principale del programma impostato o dell'ingresso video. In questo modo, è possibile vedere l'immagine del programma impostato o l'ingresso video da un qualsiasi apparecchio collegato mentre si guarda l'immagine principale.

Premere il tasto MENU per visualizzare il menu. Premere il pulsante o per selezionare “Immagine” e premere ENTER

Premere il pulsante o per selezionare “PIP” e premere ENTER

Premere nuovamente ENTER Premere il pulsante o per selezionare “On” e premere ENTER

La funzione PIP è disponibile solo in modalità PC e non è selezionabile in altre modalità. Premere ripetutamente il tasto PIP sul telecomando per attivare o disattivare la funzione "PIP". Premere il pulsante o per selezionare “Elenco sorgenti” e premere ENTER . Selezionare una sorgente dell'immagine secondaria premendo il pulsante o , quindi premere ENTER

L'immagine secondaria può provenire da diverse sorgenti ed essere scelta in base a ciò per cui è impostata l'immagine principale.

Premere il pulsante o per selezionare “Posizione” e premere ENTER . Selezionare una Posizione dell'immagine secondaria premendo il pulsante o , quindi premere ENTER

Premere il tasto o per selezionare “Prog.” e poi ENTER E' possibile selezionare il canale da vedere nell'immagine secondaria premendo il tasto o . Premere il tasto ENTER

Premere il tasto EXIT per uscire. La funzione "Prog." può essere attivata quando l’immagine secondaria è impostata su TV. Elenco sorgenti: Selezione di una sorgente di segnale (esterna A/V) per la modalità PIP. Posizione: Consente di spostare l'immagine secondaria. Prog.: È possibile spostare l'immagine secondaria. Impostazioni PIP (O: PIP attivata, X: PIP disattivata) Sub Main

Quando l’immagine principale è impostata su PC, l’immagine secondaria supporta solo "TV", "Est.1", "Est.2", "AV" e "S-Video". In questo caso, l’immagine secondaria non supporta altre sorgenti di ingresso. L’immagine nella finestra PIP può diventare lievemente innaturale quando si usa lo schermo principale per visualizzare un videogioco o il karaoke. Italiano-11 BN68-00860C-02Ita.qxd 11/7/05 7:00 AM Page 12 IMPOSTAZIONE DELL'AUDIO Modifica dello standard audio È possibile selezionare il tipo di effetto audio speciale da utilizzare durante la visione di una determinata trasmissione. È possibile selezionare queste opzioni anche premendo semplicemente il tasto S.MODE sul telecomando.

Premere il tasto MENU per visualizzare il menu. Premere il pulsante o per selezionare “Suono” e premere ENTER

Premere nuovamente il tasto ENTER

Per selezionare l'effetto audio desiderato, premere più volte il pulsante o , quindi il premere ENTER

Premere il tasto EXIT per uscire. per selezionare "Modalità". Standard: Seleziona la modalità audio normale. Musica: Enfatizza la musica rispetto alla voce. Film: Offre un’esperienza audio completa e intensa adatta alla visualizzazione di film. Dialoghi: Enfatizza la voce rispetto ad altri suoni. Personalizzato: Seleziona le impostazioni audio preferite. (Consultare "Regolazione delle impostazioni dell'audio" a pagina 12) Regolazione delle impostazioni dell'audio È possibile regolare le impostazioni dell'audio per adattarle alle proprie preferenze.

Premere il tasto MENU per visualizzare il menu. Premere il pulsante o per selezionare “Suono” e premere ENTER

Premere il pulsante o per selezionare “Equalizzatore” e premere ENTER

Premere il tasto o per selezionare la voce desiderata. Premere il tasto ENTER

Premere il tasto o per raggiungere l'impostazione desiderata. Premere il tasto ENTER

Premere il tasto EXIT per uscire. Se si modificano queste impostazioni, la modalità audio passa automaticamente a “Personalizzato”. Regolazione automatica del volume Ogni stazione delle emittenti ha le proprie condizioni del segnale, e non è semplice per l'utente regolare il volume ogni volta che si cambia canale. Questa funzione consente di regolare automaticamente il volume del canale desiderato abbassando il volume emesso quando la modulazione del segnale è alta o riducendolo nel caso contrario.

Premere il tasto MENU per visualizzare il menu. Premere il pulsante o per selezionare “Suono” e premere ENTER

Premere il pulsante o per selezionare “Volume auto” e premere ENTER

Premere il pulsante o per selezionare "On" o “Off”. Premere il tasto ENTER

Premere il tasto EXIT per uscire. Italiano-12

BN68-00860C-02Ita.qxd 11/7/05 7:00 AM Page 13 Ascolto dell'audio dell'immagine secondaria Mentre la funzione PIP è attiva, è possibile ascoltare l'audio dell'immagine secondaria.

Premere il tasto MENU per visualizzare il menu. Premere il pulsante o per selezionare “Suono” e premere ENTER

Premere il pulsante o per selezionare “Selezione audio” e premere ENTER

Premere il tasto o per selezionare “Secondario”. Premere il tasto ENTER

Premere il tasto EXIT per uscire. Principale: Consente di ascoltare l’audio dell’immagine principale. Secondario: Consente di ascoltare l’audio dell’immagine secondaria. E' possibile selezionare questa opzione quando la modalità "PIP" è "On". IMPOSTAZIONE DELL'ORA Configurazione e visualizzazione dell'ora attuale È possibile impostare l'orologio del televisore in modo da visualizzare l'ora corrente quando si preme il tasto INFO. Per utilizzare i timer di accensione/spegnimento automatico è necessario impostare anche l’ora.

Premere il tasto MENU per visualizzare il menu. Premere il pulsante o per selezionare “Impostazione” e premere ENTER

Premere il pulsante o per selezionare “Ora” e premere ENTER

Premere il tasto ENTER

Per... Premere il... Andare su “Ora” o “Minuto” tasto o tasto o Impostare “Ora” o “Minuto” Premere il tasto ENTER

per selezionare "Imposta sveglia".

Premere il tasto EXIT per uscire. Se si scollega il cavo di alimentazione è necessario impostare nuovamente l'orologio. È possibile impostare l'ora e i minuti anche premendo i tasti numerici del telecomando. Impostazione del timer È possibile impostare un periodo di tempo compreso tra 30 e 180 minuti, scaduto il quale il monitor TV si spegne automaticamente. Premere ripetutamente il tasto SLEEP sul telecomando finché appare l'intervallo di tempo appropriato.

Premere il tasto MENU per visualizzare il menu. Premere il pulsante o per selezionare “Impostazione” e premere ENTER

Premere il pulsante o per selezionare “Ora” e premere ENTER

Premere il pulsante o per selezionare “Timer stand-by” e premere ENTER

Premere il tasto EXIT per uscire.

Il TV passa automaticamente in modalità standby non appena il timer raggiunge lo 0. Italiano-13 BN68-00860C-02Ita.qxd 11/7/05 7:00 AM Page 14 Spegnimento e accensione automatica della televisione È possibile impostare i timer di accensione/spegnimento automatico in modo che il monitor TV: Si accenda automaticamente e si sintonizzi sul canale desiderato all'ora selezionata. Si spenga automaticamente all'ora selezionata.

Premere il tasto MENU per visualizzare il menu. Premere il pulsante o per selezionare “Impostazione” e premere ENTER

Premere il pulsante o per selezionare “Ora” e premere ENTER

Premere il pulsante o per selezionare “Timer accensione” e premere ENTER

Premere il tasto o per regolare l’opzione “Ora”, quindi premere il tasto per passare alla fase successiva. Impostare altre voci utilizzando la stessa per ritornare. procedura sopra riportata. Al termine, premere il tasto ENTER

Premere il pulsante o per selezionare “Timer spegnimento” e premere ENTER

Premere il tasto o per regolare l’opzione “Ora”, quindi premere il tasto per passare alla fase successiva. Impostare altre voci utilizzando la stessa per ritornare. procedura sopra riportata. Al termine, premere il tasto ENTER

Premere il tasto EXIT per uscire.

Per prima cosa, impostare l’orologio del televisore. È possibile impostare l'ora e i minuti anche premendo i tasti numerici del telecomando. La configurazione dell’opzione "Impostazione" deve essere impostata su "On" in modo che funzionino i timer.

IMPOSTAZIONE DI ALTRE FUNZIONI

Scelta della lingua Quando si utilizza il monitor TV per la prima volta, è necessario selezionare la lingua di visualizzazione dei menu e delle indicazioni.

Premere il tasto MENU per visualizzare il menu a video. Premere il pulsante o per selezionare “Impostazione” e premere ENTER

Premere il pulsante o per selezionare “Lingua” e premere ENTER

Selezionare la lingua desiderata premendo il pulsante o più volte. Premere il tasto ENTER

Premere il tasto EXIT per uscire. È possibile effettuare la scelta tra 21 lingue. Italiano-14 BN68-00860C-02Ita.qxd 11/7/05 7:00 AM Page 15 Utilizzo della funzione Risparmio energia Questa funzione regola la luminosità del televisore oltre a ridurre il consumo di corrente. Quando si guarda il televisore di notte, impostare la modalità "Risp. energia" su "Alto" in modo da ridurre l’affaticamento degli occhi e il consumo di corrente.

Premere il tasto MENU per visualizzare il menu a video. Premere il pulsante o per selezionare “Impostazione” e premere ENTER

Premere il pulsante o per selezionare “Risp. energia” e premere ENTER

Selezionare l’opzione richiesta (Off, Basso, Medio, Alto) premendo il tasto o . Premere il tasto ENTER

Premere il tasto EXIT per uscire. Questa funzione non è disponibile in modalità PC. Impostazione della modalità Pagina blu / Selezione della Melodia Pagina blu: Se il segnale non viene ricevuto o è molto debole, una schermata blu sostituisce automaticamente lo sfondo dell'immagine disturbata. Se si desidera continuare a visualizzare l'immagine di qualità scadente, è necessario impostare la modalità “Pagina blu” su "Off". Melodia: L'apparecchiatura consente di scegliere quali segnali audio/video vengono inviati al connettore esterno.

Premere il tasto MENU per visualizzare il menu. Premere il pulsante o per selezionare “Impostazione” e premere ENTER

Premere il pulsante o per selezionare “Pagina blu” o “Melodia” e . Premere il tasto ENTER premere ENTER

Premere il pulsante o per selezionare "On" o “Off”. Premere il tasto ENTER

Premere il tasto EXIT per uscire.

Selezione della sorgente E’ possibile selezionare una delle sorgenti esterne collegate al jack di ingresso del televisore.

Premere il tasto MENU per visualizzare il menu. per selezionare “Inserisci”. Premere il tasto ENTER

Premere nuovamente il tasto ENTER funzione "Elenco sorgenti". per selezionare la Se all'apparecchiatura non sono collegate periferiche esterne, nel “Elenco sorgenti” sono attivate solo “TV”, “Est.1”, “Est.2”. “AV”, “S-Video”, “Comp.”, “PC”, “DVI” sono attivate solo se collegate all'apparecchiatura.

Selezionare il dispositivo desiderato premendo ripetutamente il tasto o . Premere il tasto ENTER Premere il tasto SOURCE finché viene selezionata la fonte d'ingresso desiderata. La modalità TV può essere selezionata premendo il tasto TV P / sul telecomando, ma non direttamente premendo il pulsante SOURCE. Italiano-15 BN68-00860C-02Ita.qxd 11/7/05 7:00 AM Page 16 Modifica dei nomi delle sorgenti di ingresso Assegnare un nome al dispositivo collegato ai jack di ingresso per semplificare la selezione della sorgente di ingresso.

Premere il tasto MENU per visualizzare il menu. per selezionare “Inserisci”. Premere il tasto ENTER

Premere nuovamente il tasto ENTER funzione "Modifica Nome".

Premere il tasto o per selezionare il dispositivo che si desidera richiamare. Premere il tasto ENTER

Premere il tasto o per selezionare il dispositivo richiesto. Premere il tasto ENTER

Premere il tasto EXIT per uscire. per selezionare la

USO DELLA FUNZIONE TELETEXT

Teletext Decoder La maggior parte dei canale del TV è dotata di “teletext”, ovvero di pagine di informazioni scritte, quali: Orari dei programmi televisivi. Notiziari e previsioni del tempo. Risultati sportivi. Sottotitoli per non udenti. Le pagine del teletext sono suddivise in sei categorie: Part Sommario

Numero della pagina selezionata.

Identità della stazione trasmittente.

Numero della pagina corrente o stato della ricerca.

Informazioni sullo stato. Italiano-16 BN68-00860C-02Ita.qxd 11/7/05 7:00 AM Page 17 Visualizzazione delle informazioni del Televideo È possibile visualizzare le informazioni del teletext in qualsiasi momento, tuttavia, la ricezione del segnale deve essere buona. In caso contrario: Le informazioni potrebbero mancare. Alcune pagine potrebbero non essere visualizzate. Per attivare la modalità teletext e visualizzare la pagina del sommario:

Utilizzando il tasto P servizio teletext.

) selezionare il canale che offre il ) per attivare la modalità Teletext. Viene visualizzata la pagina del sommario. È possibile richiamarla in qualsiasi momento premendo il tasto MENU (

Premere nuovamente il pulsante TTX/MIX (

La modalità di trasmissione corrente verrà visualizzata simultaneamente alla pagina teletext.

Premere nuovamente il tasto TV( ) per uscire dalla. Se durante la visualizzazione del testo compaiono caratteri spezzati, verificare che la lingua del testo sia uguale a quella della modalità del menu “Impostazione”. Se le due lingue sono diverse, selezionare la stessa lingua del testo nel menu “Impostazione”. Selezione di una pagina Teletext specifica Premere i tasti numerici sul telecomando per immettere il numero di pagina direttamente:

Immettere il numero della pagina a tre cifre indicato nel sommario utilizzando i tasti numerici corrispondenti.

Se la pagina selezionata è collegata a diverse pagine secondarie, le pagine secondarie vengono mostrate in sequenza.

Per bloccare il video su una pagina scelta, premere il tasto ) per riprendere la registrazione. Premere nuovamente il tasto

Utilizzo delle diverse opzioni di visualizzazione: Per visualizzare... Premere... Sia le informazioni del teletext che la trasmissione normale. TTX/MIX ( Il tasto nascosto (risposte ai quiz, ad esempio). INFO (

Una pagina secondaria immettendo il relativo numero a quattro cifre. ADD/DEL ( La pagina successiva. La pagina precedente.

Lettere con dimensione doppia nella: Metà superiore dello schermo. Metà inferiore dello schermo. SLEEP ( Una volta Due volte Schermo normale. Tre volte Italiano-17

BN68-00860C-02Ita.qxd 11/7/05 7:00 AM Page 18 Utilizzo della modalità Fastext per selezionare una pagina Teletext I vari argomenti inclusi nelle pagine del Televideo sono codificati in base a diversi colori e possono essere selezionati premendo i pulsanti colorati sul telecomando.

Premere il tasto colorato corrispondente all'argomento che si desidera selezionare (gli argomenti disponibili sono indicati sulla riga di stato).

Premere il tasto rosso per visualizzare la pagina precedente. Premere il tasto verde per visualizzare la pagina successiva.

Premere nuovamente il tasto TV( ) per uscire dalla schermata Text (Testo).

Configurazione del software per PC (basato su Windows XP) Di seguito vengono illustrate le impostazioni di visualizzazione di Windows per un PC tipico. Le schermate visualizzate sul proprio PC possono differire in base alla versione di Windows e alla scheda video installate. Nel caso le schermate risultassero differenti, le stesse informazioni di base per la configurazione sono applicabili praticamente in ogni caso. (In caso contrario, contattare la casa costruttrice del proprio computer oppure un rivenditore Samsung).

Fare clic su “Control Panel” nel menu di Start di Windows.

Nella finestra del Pannello di controllo, fare doppio clic su “Appearance and Themes” per visualizzare la relativa finestra di dialogo.

Nella finestra del Pannello di controllo, fare doppio clic su “Display” per visualizzare la relativa finestra di dialogo.

Selezionare la scheda “Settings”. L'impostazione corretta delle dimensioni (risoluzione) è Ottimale - 1360 X 768 Se nella finestra di dialogo delle impostazioni dello schermo è disponibile un'opzione per la frequenza verticale, il valore corretto è “60” o “60 Hz”. Altrimenti, fare semplicemente clic su “OK” e uscire dalla finestra di dialogo. Modalità di visualizzazione La posizione e la dimensione dello schermo variano in base al tipo di schermo del PC e alla relativa risoluzione. Le risoluzioni incluse nella tabella sono consigliate. (Sono supportate tutte le risoluzioni comprese entro i limiti indicati) Modalità Risoluzione Frequenza orizzontale (kHz) Frequenza verticale (Hz) Frequenza di clock dei pixel (MHz) Polarità sync (H/V) IBM 640 x 480 720 x 400 31,469 31,469 59,940 70,087 25,175 28,322

La modalità interallacciata non è supportata. Questo dispositivo potrebbe non funzionare correttamente se si seleziona un formato video non standard. DVI non supporta la funzione PC. Le modalità Separato e Composito sono supportate. Il formato SOG non è supportato. Italiano-18 BN68-00860C-02Ita.qxd 11/7/05 7:00 AM Page 19 Selezione del PC Regolazione della qualità dell'immagine (Blocco immagine): Lo scopo della regolazione della qualità dell'immagine è di rimuovere o ridurre i disturbi. Se il disturbo non viene eliminato mediante la semplice sintonizzazione fine, è necessario regolare al meglio la frequenza (sintonizzazione grossa) ed eseguire nuovamente la sintonizzazione fine. Dopo aver ridotti i disturbi, regolare nuovamente l'immagine in modo che sia allineata al centro dello schermo. Premere il tasto PC sul telecomando per selezionare la modalità PC.

Preimpostazione: Premere il tasto PC per selezionare la modalità PC.

Premere il tasto MENU per visualizzare il menu. Premere il pulsante o per selezionare “Impostazione” e premere ENTER

Premere il pulsante o per selezionare “PC” e premere ENTER

Premere il tasto ENTER

Premere il pulsante o per selezionare “Grossa” o “Fine” e premere ENTER

Premere il tasto o per regolare la qualità dello schermo. Premere il tasto ENTER

Premere il tasto EXIT per uscire. per selezionare "Blocco immagine". Modifica della posizione dell'immagine (Posizione): Regolare la posizione dello schermo del PC per adattarlo come schermo TV.

Seguire le istruzioni “Regolazione della qualità dell'immagine (Blocco immagine)” da 1 a 3.

Premere il pulsante o per selezionare “Posizione” e premere ENTER

Premere il tasto o per regolare la posizione orizzontale. Premere il tasto o per regolare la posizione verticale. Premere il tasto ENTER

Premere il tasto EXIT per uscire. Inizializzazione delle impostazioni dell'immagine (Reset immagine): È possibile sostituire tutte le impostazioni dell'immagine con i valori predefiniti.

Seguire le istruzioni “Regolazione della qualità dell'immagine (Blocco immagine)” da 1 a 3.

Premere il pulsante o per selezionare “Reset immagine” e premere ENTER

Premere il tasto EXIT per uscire. Regolazione automatica dello schermo del PC (Regolazione auto): L'Auto regolazione consente allo schermo del PC di adattarsi automaticamente al segnale video PC in ingresso. I valori "fine", "grossa" e "posizione" vengono regolati automaticamente.

Seguire le istruzioni “Regolazione della qualità dell'immagine (Blocco immagine)” da 1 a 3.

Premere il pulsante o per selezionare “Regolazione auto” e premere ENTER

Risoluzione dei problemi: Prima di contattare l'assistenza Niente audio e nessuna immagine.
