MANUALE UTENTE 49UB820V LG

Collegare il tevisore all'antenna centralizzata con un cavo RF (75 Ω).

NOTA

Utilizzato uno sdoppiatore del segnale per usare più di 2 teilevisori.
- Se la qualità dell'imagine è scarsa, installare correttamente un amplificatore del segnale per migliorarla.
- Se la qualità dell'imagine è scarsa con un'antenna collegata, provare a riallineare l'antenna nella direzione corretta.
- Il cavo e il convertitore dell'antenna non sono in dotazione.
Audio DTV supportato: MPEG, Dolby Digital, Dolby Digital Plus, HE-AAC

Espanol

Collegare la TV a un'antenna satellitare e a una presa satellitare con un cavo RF satellitare (75 Ω).

Espanol

Il segnale digitale audio e video viene trasmesso da un dispositivo esterno al tevisore. Collegare il dispositivo esterno e il tevisore mediante il cavo HDMI come migliorato nell'illustrazione di seguito.

Scegliere una porta di ingresso HDMI per il collegamento. La scelta della porta è libera.

NOTA

• Si consiglia di utilizzare il televisione con il collegamento HDMI per ottenera la migliorare qualità delle immagini.
  Utilizzato un cavo HDMI™ ad alla velocità dotato dei requisiti più recenti con funzione CEC (Customer Electronics Control).
• I cavi HDMI™ ad alla velocità sono testati per trasmettere un segnale HD sino a 1080p e superiore.
• Formato audio HDMI supporto: Dolby Digital (32KHz, 44.1KHz, 48KHz), DTS (44.1KHz, 48KHz), PCM (32KHz, 44.1KHz, 48KHz, 96KHz, 192KHz)

Format de prise en charge 4K@ 50/60 Hz

Formato supportato: 4K a 50/60 Hz

Risoluzione	Frequenza fotogrammi (Hz)	Intensità di colore / Campionamento dei colori
3840 x 2160p	50,00
4096 x 2160p	59,94	8 bit / YCbCr 4:2:0
	60,00

Espanol

• Un dispositivo audio esterno che supporta SIMLINK e ARC delve essere collegato tramite la porta HDMI(4K@60Hz)/DVI IN 2 (ARC).
• Se si effettua il collegamento con un cavo HDMI ad alta velocità, il dispositivo audio esterno che supporta ARC trasmette il segnale SPDIFenza il cavo ottico aggiuntivo e supporta la funzione SIMPLINK.

Espanol

Consente la trasmissione del segnale delle cuffie alla TV a un dispositivo esterno. Collegare il dispositivo esterno e la TV con le cuffie come migliorato nell'illustrazione di seguito.

NOTA

• Le voci del menu AUDIO sono disabilitatese sono collegate le cuffie.
  L'uscita audio ottica digitale non è disponibile se sono collegate le cuffie.
  Impedenza cuffie: 16 Ω
• Uscita audio max delle cuffie: da 0,627 mW a 1,334 mW
  Dimensioni jack per cuffia: 0,35 cm

Espanol

Il segnale digitale video viene trasmesso da un dispositivo esterno al tevisore. Collegare il dispositivo esterno e il tevisore mediante il cavo DVI-HDMI come lostrato nell'illustrazione di seguito. Per trasmettere un segnale audio, collegare un cavo audio.

Scegliere una porta di ingresso HDMI per il collegamento. La scelta della porta è libera.

NOTA

A seconda della schedagrafica in uso, la modalita DOS potrebbe non funzionare se si utiliza un carrvo da HDMI a DVI.
- Quando si utilizes il cavo HDMI/DVI, è supportata solo l'interfaccia Single link.

Espanol

Il segnale audio e video analogico viene trasmesso da un dispositivo esterno al teilevisore. Collegare il dispositivo esterno e il TV con un cavo Component (o un cavo generico Component) come migliorato.

NOTA

L'errato collegamento dei cavicouldarishcetheimmaginvgenvano visualizzate in bianco e nero o con colori distorti.

Espanol

Il segnale audio e video analogico viene trasmesso da un dispositivo esterno al teilevisore. Collegare il dispositivo esterno e il teilevisore mediante il cavo composite come migliorato nell'illustrazione di seguito.

Espanol

Mobile High-definition Link (MHL) è un'interfaccia per la trasmissione di segnali audiovisivi digitali dai cellulari ai TV.

NOTA

• Collegare il Telefono cellulare alla porta HDMI(4K@60Hz)/DVI IN 3 (MHL) per visualizzare lo schermo del Telefono sul TV.
• É necessario un cavo passivo MHL per collegare il TV a un cellulare.
• Questa funzione è disponibile soltanto sui telefoni che supportano l'interfaccia MHL.
• É possible utilizzato alcune applicazioni tramite il telecomando.
  Per alcuni cellulari che supportano la technologia MHL, è possible utilizzare il telecomando magico.

• Rimuovere il cavo passivo MHL dal TV quando:

• La funzione MHL è disattivata

• Il disposativo mobile è completamente carico in modalità standby

Espanol

È possible utilizzato un sistema audio esterno opzionale al posto dell'altoparlante integrato.

Collegamento audio ottico digitale

Il segnale audio digitale viene trasmesso dal tevisore su un dispositivo esterno. Collegare il dispositivo esterno e il tevisore con il cavo audio ottico come migliorato nell'illustrazione di seguito.

NOTA

Non guardare nella porta dell'uscita ottica. Guardare il raggio laser potrebbe provocare danni alla vista.
- Contenui audio con funzione anticopia (ACP, Audio Copy Protection) posso nlo bloccare l'uscita audio digitale.

Espanol

Collegare una periferica di archivazione USB, ad esempio una memoria flash USB, un hard disk esterno, o unlettore di schededi memoria USB al tevisore e accedere al menu SmartShare perutilizzare diversifile multimediai.

NOTA

• Alcuni hub USB potrebbero non funzionare. Se una periferica USB collegata tramite un hub USB non viene rilevata, collegarla diretamente alla porta USB della TV.
• Collegarsi all'alimentazione esterna se il disposativo USB lo richiede.

Espanol

Consente la visione dei servizi codificati (a pagamento) in modalità TV digitale. Questa funzione non è disponibile in tutti i paesi.

NOTA

• Verificare che il modulo CI sia inserito nella slot della schedea PCMCIA nel verso corretto. Se il modulo non è inserito nel modo correttato, possono verificarsi danni alla TV e allo slot stesso.
• Se il TV non visualizza o riproduce alcun contento video e audio quando è collegata la funzione CAM (modulo di accesso condizionale) con Cl+ (Interfaccia comune plus), contattare l'operaore del servizio terrestre/via cavo/satellitare.

Espanol

Consente la trasmissione dei segnali audio e video da un dispositivo esterno al tevisore. Collegare il dispositivo esterno e il TV con un cavo Euro Scart (o un cavo generico Euro Scart) comeizzato.

Tipodi uscita Modalità di ingresso corrente	AV1 (Uscita TV1)
TV digitale	TV digitale
TV analogica, AV	TV analogica
Component
HDMI

1 Uscita TV: uscite segnali TV analogica o TV digitale.

NOTA

I cavi Euro Scart devono essere schemati.
- Quando si guarda il TV digitale in modalità immagini 3D, solo i segnali di uscita 2D possono passare attroversione il cavo SCART. (Solo modelli 3D)

Espanol

Collegare diversi dispositivi esterni al tevisore e modificare la modalità di ingresso per selezione un dispositivo esterno. Per ulteriori informazioni sul collegamento di un dispositivo esterno, consultare il manuale fornito in dotazione con ciascun dispositivo.

È possible collegare i seguenti dispositivi esterni: ricevitori HD,lettori DVD,VCR,sistemi audio, periferiche di archivazione USB,PC,console per videogiochi e altri dispositivi esterni.

NOTA

• Il collegamento del dispositivo esterno può variare in base al modello.
• Collegare i dispositivi esterni al tevisore a prescindere dall'ordine della porta del tevisore.
• Se si registra un programma TV su un registratore DVD o VCR, accertarsi di collegare il cavo di ingresso del segnale al teilevisore attraverso un registratore DVD o VCR. Per ulteri informazioni sulla registrazione, consultare il manuale fornito in dotazione con il dispositivo collegato.
• Consultare il manuale dell'apparecchiatura esterna per le istruzioni operative.
• Se si collega una console per videogiochi alla TV, utilizzare il cavo fornito con il disposativo.
• In modalità PC, possono essere presenti interferenze relative alla risoluzione, schemi verticali, contrasto o luminosità. In caso di interferenze, modificare la modalità PC impostando un'altra risoluzione o modificando la Frequenza di aggiornamento oppure regolare luminosità e contrasto sul menu IMMAGINE finché non si ottiene un'immagine nitida.
• A seconda della scheda grafica utilizzata, alcune impostazioni di risoluzione potrebbero non essere adatte alla modalità PC.
• Se i contenuti Ultra HD vengono riprodotti sul PC, il video o l'audio potrebbero interrompersi a seconda delle prestazioni del PC in uso.

Espanol

• TV LED LG include uno schermo LCD con retroilluminazione LED.

Leggere attentamente il presente manuale prima di utilizzato l'apparecchio e conservarlo come riferimento futuro.

Indicazioni specifiche e avventenze per l'utilizzo di occhiali 3D in ambito domestico

L'utilizzo degli occhiali 3D è controindicato per i bambini al di除去 dei 6 anni di età.
L'utilizzo continuativo degli occhiali 3D delve in agli caso essere limitato a un tempo massimo orientativamente pari a quello della durata di uno spettacolo cinematografico.
L'utilizzo degli occhiali 3D delve essere limitato esclusivamente alla visione di contentuti in 3D.
Gli occhiali 3D devono essere utilizzati contestualmenteagli strumenti correttivi della visione (ad es., occhiali da vista/lenti a dato), qualora abitualmenteutilizzati dall'utente.
- E' opportuno interrompere immediamente la visione in 3D in caso di comparà di disturbiagli occhi o di malessere generale e, nell'eventualità di persistenza degli stessi, consultare un medico.
Gli occhiali 3D devono essere tenuti fuori alla portata dei bambini qualora vi sua presenza di piccole parti mobili ineribili.
- La pulizia degli occhiali 3D deve essere fattu utilizzando un panno morbido, avendo cura di rimuovere eventuale polvere prima di utilizzato il panno. Non utilizzato strumenti appuntiti, materiali abrasivi o detergere le lenti con solventi chimici o aggressivi. Per gli occhiali 3D alimentati a batteria si raccomanda, altresi, di non utilizzato prodotti a base di acqua in quanto potrebbero danneggiare le componenti elettroniche.
- Nel caso si rendesse necessario procedere alla disinfezione degli occhiali, si raccomanda di procedere, quantomeno, ad un accurato lavaggio con detergenti e con disinfettanti che abbiano azione dimostrata sui microbi patogeni,anche attraverso, a titolo esplificativo, l'utilizzo di salviette imbibite con i più comuni disinfettanti che non presentino controindicazioni per I'occhio ed i relativi annessi. Per gli occhiali 3D alimentati a batteria, data la presenza di componenti elettroniche che potrebbero essere danneggiate delle operazioni di disinfezione, si raccomanda di non procedere con le medesime sull'occhiale. E, pertanto, controindicato l'uso promiscuo di tali occhiali 3D in caso di infezioni oculari o altre affezioni trasmissibili pericontatto (a titolo meramente esemplificativo: congeniuntivite, infestazioni del capo ecc...) fino alla completenessc omparsa dell'infezione stessa.

Le presentiindicazioni sono da intendersi qualeaggiornamento dei manuali d'uso dei prodotti "LG" a Tecnologia 3D fruibile tramite occhiali, come applicabile, e ne costituiscono parte integrante e sostanziale.

INDICE

4 LICENZE

4 AVVISO PER IL SOFTWARE OPEN SOURCE

4 IMPOSTAZIONE DI UN DISPOSITIVO DI CONTROLLO ESTERNO

5 ISTRUZIONI DI SICUREZZA

11 - Visione di immagini 3D (solo modelli 3D)

13 PROCEDURA DI INSTALLAZIONE

13 MONTAGGIO E PREPARAZIONE

13 Disimballaggio
16 Acquisto separato

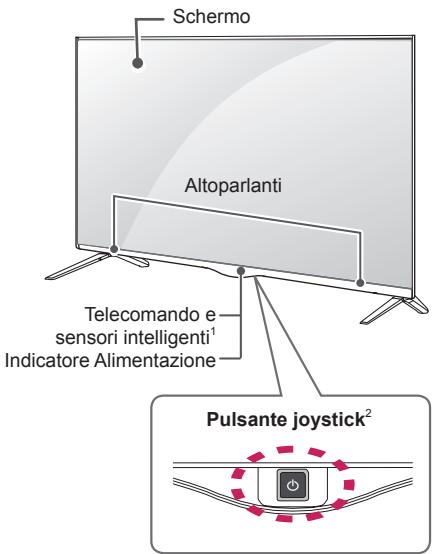

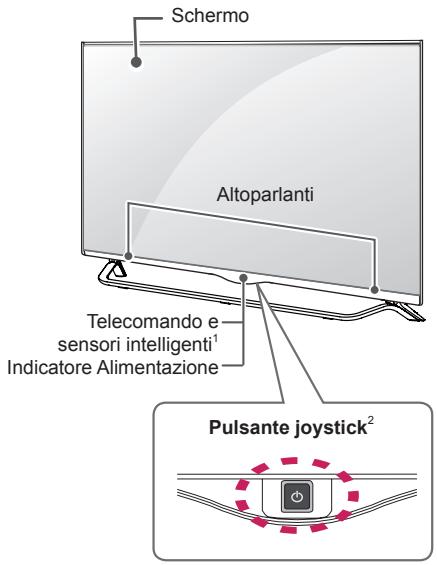

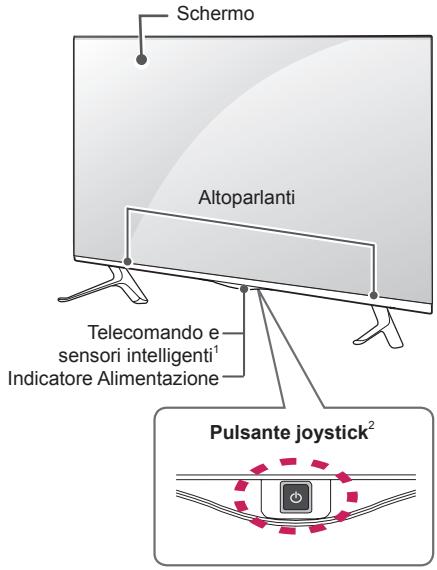

17 Componenti e pulsanti
18 - Uso del pulsante joystick

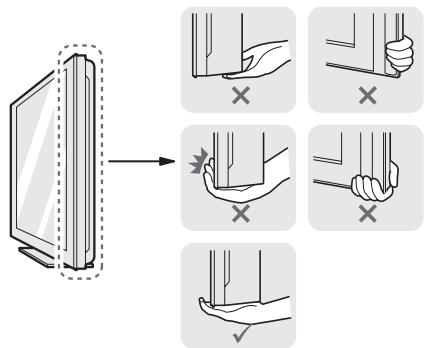

19 Sollevamento e spostamento del TV
20 Montaggio su un ravolo
21 Montaggio a parete

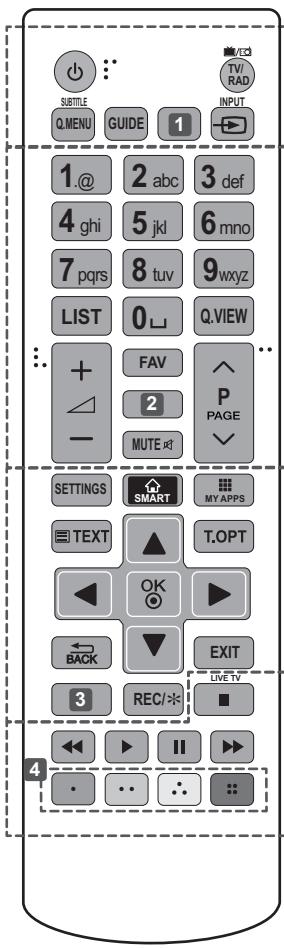

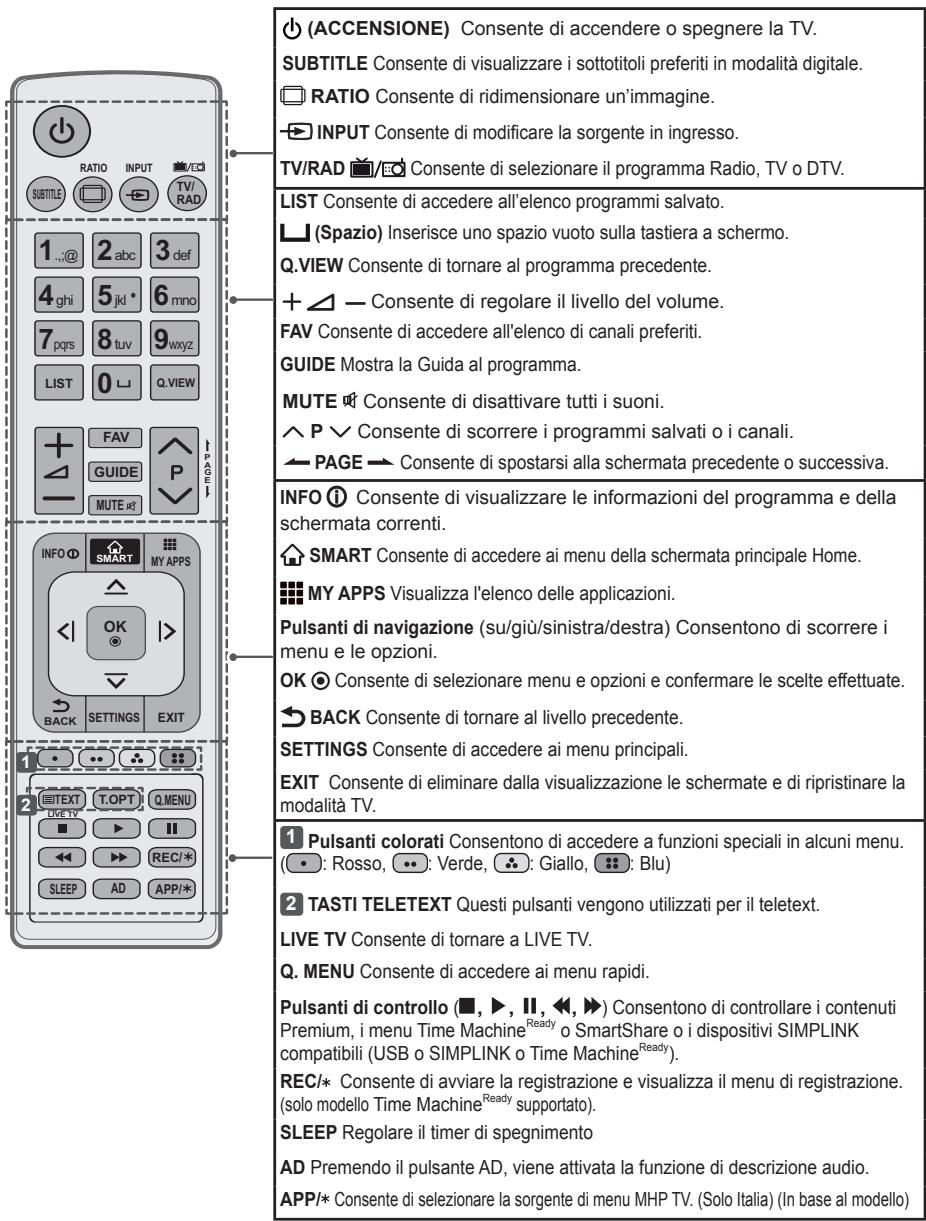

22 TELECOMANDO

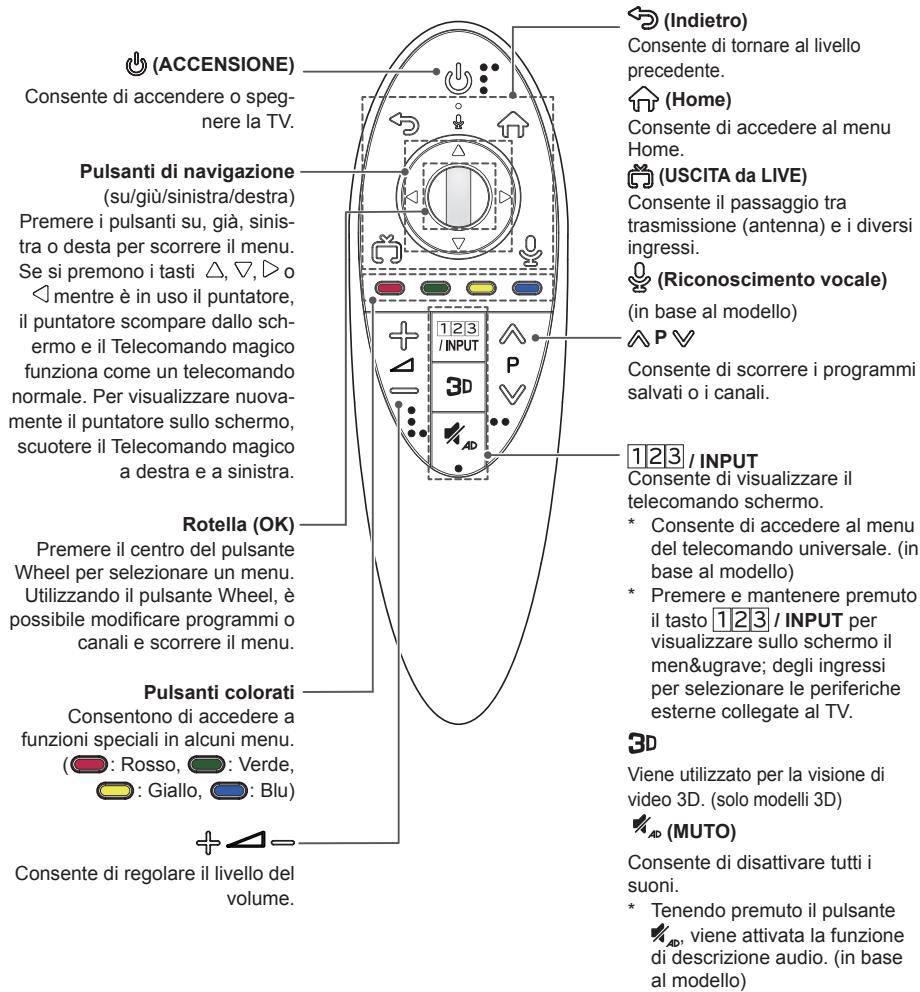

24 FUNZIONI DEL TELECOMANDOMAGIC REMOTE

26 UTILIZZO DELLA GUIDA UTENTE

25 Registrazione del Telecomando Magic Remote
25 ComeutilizzareilTelecomando Magic Remote
26 Precauzioni nell'uso del Telecomando Magic Remote

27 MANUTENZIONE

27 Pulizia del teilevisore
27 - Schermo, cornice, telao e supporto
27 -Cavo di alimentazione

27 RISOLUZIONE DEI PROBLEMI

28 SPECIFICHE TECNICHE

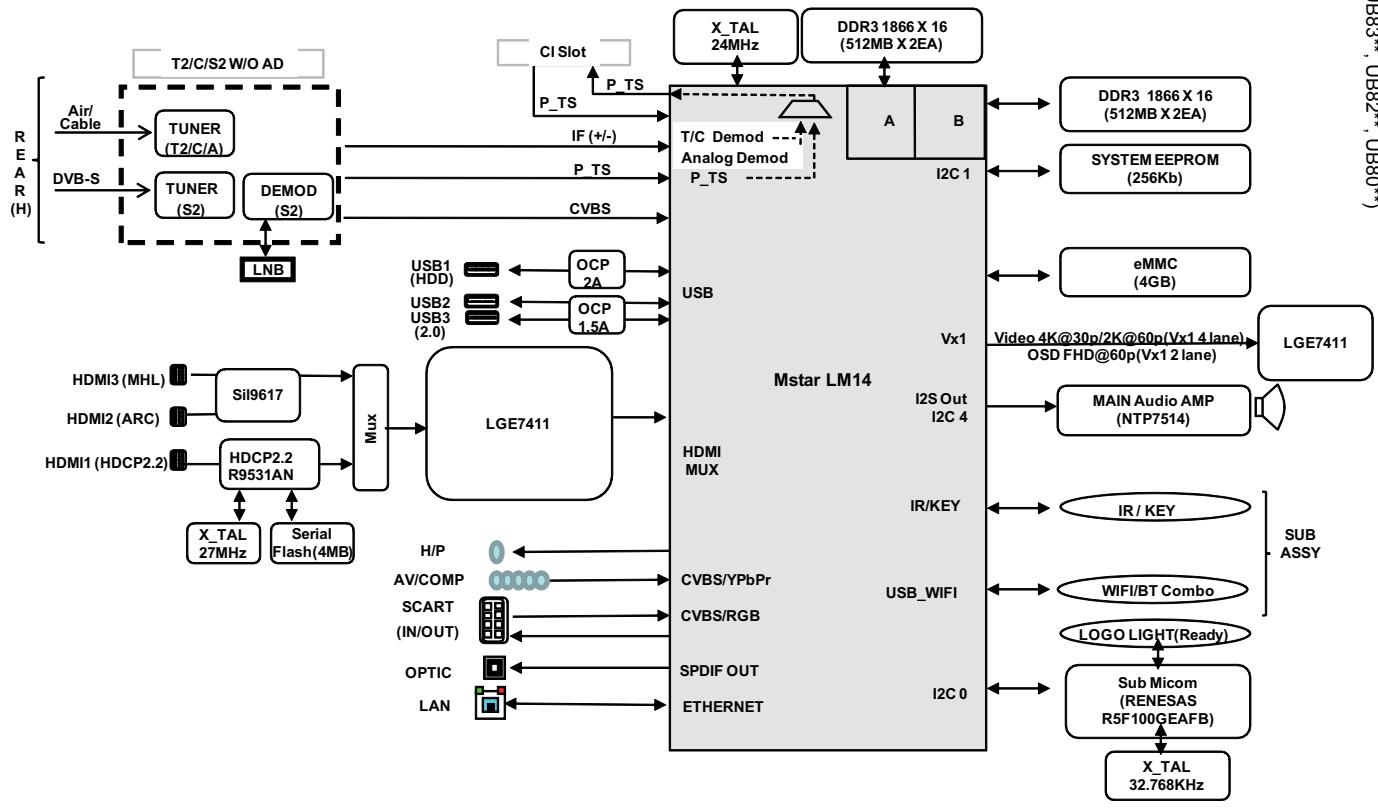

32 DIAGRAMMI A BLOCCHI

AVVISO

• Ignorando i messaggi di avviso, si corre il rischio di subire gravi lezioni fisiche o di provocare incidenti o danni letali.

ATTENZIONE

• Ignorando i messaggi di attenzione, si corre il rischio di subire lesions fisiche minori o di danneggiare il prodotto.

NOTA

• Le note forniscono chiarimenti e informazioni su come utilizzato il prodotto in modo sicuro. Leggere le note attentamente prima di utilizzato il prodotto.

LICENZE

Le licenze supporte possono variate da un modello all'altro. Per ulteriori informazioni sulle licenze, visitare il situ www.lg.com.

AVVISO PER IL SOFTWARE OPEN SOURCE

Per ottenere il codice sorgente contento in isto prodotto secondo quanto consentito delle licenze GPL, LGPL, MPL e altre licenze Open Source, visitare http://opensource.lge.com. In aggiunta al codice sorgente, sono disponibili per il download tutti i termini di licenza, le esclusioni di responsabilità e le relative note di copyright.

LG Electronics fornisceanche codice Open Source su CD-ROMa frontedel pagamento di una cifra a copertura deiosti che tale distribuzione comporta (come il costo del supporto,di spedizione e gestione) in seguito a richiesta inviata via e-mail a: [e-mail]. Questa offerta è validaper tre (3) anni apartire da data di acquisito del prodotto.

IMPOSTAZIONE DI UN DISPOSITIVO DI CONTROLLO ESTERNO

Per informazioni sulla configurazione di un dispositivo di controllo esterno, visitare il site Web www/lg.com.

ISTRUZIONI DI SICUREZZA

Leggere attendamente queste istruzioni di sicurezza prima di utilizzare il prodotto.

AVVISO

Non collocare il teilevisore e il telecomando nei seguenti ambienti:
- In un luogo esposto alla luce diretta del sole
- In un luogo dove è presente un elevato livello di umidità, ad esempio in bagno
- Vicino a fonti di calore, ad esempio stufe o altri dispositivi che producono calore
- Vicino a piani cottura o umidificatori, dove è facilemente esesto a vape o schizzi diolio
- In un'area esposta alla pioggia o al vento
- Vicino a contentori d'acqua, ad esempio vasi
Cio potrebbe comportare il rischio di incendi, scosate elettriche, malfunzionamento o deformazione del prodotto.

• Non posizionare il prodotto in un luogo soggetto alla polvere. Ciò potrebbe costituire rischio di incendio.

• La presa di rete rappresenta il dispositorio di scollegamento. La presa deve essere facilemente raggiungibile.

• Non toccare la presa con le mani bagnate. Inoltre, se il terminale del cavo è bagnato o ricoperto di polvere, ascuugarlo completamente o rimuovere la polvere. L'ecesso di umidità più provocare scosse elettriche.

• Accertarsi di collegare il cavo di alimentazione alla messa a terra. (Ad eccezione dei dispositivi privi di messa a terra.) Si potrebbero subire scosse elettriche o lesioni.

• Inserire completeness il cavo di alimentazione. Se il cavo di alimentazione non viene insertito completeness, si potrebbe verificare un incendio.

• Accertarsi che il cavo di alimentazione non venga a contatto con oggetti caldi, ad esempio un radiatore.
  Cio potrebree costituito rischio di incendio o di scosse elettriche.

Non posizionare oggetti pesanti, o il prodotto stesso, sui cavi di alimentazione. Ciò potrebtre costituire rischio di scosse elettriche o incendio.

Piegare il cavo dell'antenna tra l'interno e l'esterno dell'edificio per impedire l'ingresso di gobce di pioggia. L'acqua può darneggiarile prodotto e provocare scosse elettriche.

Quando si monta il teilevisore sulla parole, assicurarsi di non far passare il cavo di alimentazione e quello dell'antenna dietro al teilevisore. Ciò potrebbe costituire rischio di incendio o di scosse elettriche.

Non collegare troppi dispositivi elettrici a una singola presa multipla. Ciò potrebbe comportare il rischio di incendi dovuti a surriscaldamento.

Attenzione a non far cadere il prodotto quando si collegano dispositivi esterni. Ciò potrebbe causare lesioni alle persone o uomini al prodotto.

Tenere il materiale anti-umidità o vinilico dell'imballaggio fuori alla portata dei bambini. Il materiale antiumidità è nocivo, se inerito. Se accidentallymente inerito, far vomitarre il paziente e portarlo al più vicino pronto soccorso. Inoltere il materiale vinilico dell'imballaggio può provocare soffocamento. Tenerlio fuori alla portata dei bambini.

Impedire ai bambini di arrampicarsi o appendersi al teilevisore. Il prodotto potrebbe cadere e provocare gravi lesioni.

Smaltire le batterie usate in modo appropriato per evitare che i bambini possano ingerirle. In caso di ingestione delle batterie, rivolgersi immediatamente a un medico.

Non insertire un conduttore (ad esempio un bastancino metallico) su una delle estremità del cavo di alimentazione perché l'altra estremità è inserita nella presa a muro. Inoltre, non toccare il cavo di alimentazione subito dopo averlo inserto nella presa a muro. Si potrebbero subire scosse elettriche. (in base al modello)

Non collocare o conservare sostanze infiammabili vicino al prodotto. L'incauta manipolazione di sostanze infiammabili può causare esplosioni o incendi.

Non lasciare cadere nel prodotto oggetti metallici quali monete, mollette per capelli, bastonicini o fil di ferro né oggetti inflammabili quali carta e fiammiferi. Prestare particolare attenzione ai bambini. Possono verificarsi scosse elettriche, incidi o lesions fisiche alle persona. Se un oggettoto cade all'interno del prodotto, scollegare il cavo di alimentazione e contattare il centro di assistenza.

Non spruzzare acqua sul prodotto né pulirlo con prodotti inflammabili (solventi o benzene). Possono verificarsi incidi o scosse elettriche.

• Evitare impatti d'urto sul prodotto o di far cadere oggetti all'interno del prodotto e sullo schermo.
  Vi è il rischio di lesioni alle persono o danneggiamenti al prodotto stesso.

• Non toccare mai il prodotto o l'antenna durante un temporale. Si potrebbero subire scosse elettriche.

• In caso di perdita di gas, non toccare la presa a muro, après le finestre e ventilare. Una scintilla potrebbe provocare un incendio o usioni.

• Non disassemblare, riparare o modificare il prodotto a propria discrezione. Vi è il rischio di provocare incendi o scousse elettriche. Rivolgersi al centro di assistenza per effettuire il controlledo, la taratura o le riparazioni del caso.

• Se si verifica una delle seguenti circostanze, scollegare immediamente il prodotto dall'alimentazione e contattare il centro di assistenza di zona.
• Il prodotto ha subito un urto
• Il prodotto è stato danneggiato
• Oggetti estranei sono caduti dentro il prodotto
• Il prodotto produce fumo o odori strani
• Vi è il rischio di scosse elettriche o incendio.

• Se si preve de non utilizzato il prodotto per un lungo periodo, scollegare il cavo di alimentazione dal prodotto. I depositi di polvere sono provocare incendi, nelle l'usura dell'isolamento più provocare perdite di elettricità, scosse elettriche o incendi.

• L'apparecchio non deve essere esesto a gobce o spruzzi di acqua; oggetti contenti liquidi, quali vasi, non devono essere posizionati sull'apparecchio.

• Non installare il prodotto a una parete se quest'ultima è esposta a olio o paraffina liquida. Il prodotto potrebbe danneggiarsi o cadere.

ATTENZIONE

• Installare il prodotto in un luogo privo di onde radio.

• Tra un'antenna esterna e le linee elettriche deve esserci una distanza sufficiente a impedire che la prima tocchi le seconde anche in caso di caduta dell'antenna per evitare il rischio di scosse elettriche.

• Non installare il prodotto in luoghi quali mensole instabili o superfici inclinate. Evitare inolte luoghi soggetti a vibratione o in cui il prodotto non sia sostenuto appieno. In caso contrario il prodotto potrebbe cadere o capovolgersi, con il rischio di lesioni gravi o danneggiamento del prodotto stesso.

• Se si installa il teilevisore su un supporto, usare delle precauzioni per evitare che possa rovesciarsi. In caso contrario, il prodotto potrebbe cadere e provocare lesioni alle persona.

• Se si intende montare il prodotto su una parete, collegare l'interfaccia di montaggio VESA standard (parti opzionali) al retro del prodotto. Quando si installa il set per utilizzato la staffa per montaggio a parete (parti opzionali), fissarlo accuratamente in modo che non possa cadere.

• Utilizzato solo gli accessori specificati dal produttore.

• Per l'installazione dell'antenna, rivolgersi a personale qualificato. Tale operazione può comportare il rischio di incendio o di scosse elettriche.

• Quando si guarda la television, si raccomanda di mantenere una distanza di almeno 2 - 7 volte la lunghezza della diagonale dello schermo. Guardando la TV per periodi prolongati siouldere un effetto di visione sfocata.

• Utilizzato solo il tipo di batterieindicato. In caso contrario, il telecomando potrebbe subire danneggiamenti.

• Non utilizzato batterie vecchie e nuovo contemporaneamente. Ciò potrebbe causare il surriscaldamento e la perdita di liquido dalles stesse.

Non esporre le batterie a calore eccessivo, quando tenerle lontano alla luce diretta del sole, camini aperti e stufe elettriche.
- NON inseire batterie non ricaricabili nel disposito di ricarica.

• Verificare che non vi siano oggetti tra il telecomando e il sensore.

• La luce del sole e altre fonti luminose intense possono interferire con il segnale del telecomando. Se ciò si verifica, ossurare la stanza.

• Quando si collegano dispositivi esterni come console per videogiochi, verificare che i cavi di collegamento siano sufficientemente lunghi. In caso contrario il prodotto potrebbe cadere con il rischio di lesions alle persone o danneggiamento del prodotto stesso.

• Evitare di spegnere il prodotto scollegando il cavo alla presa a muro. (Non usare la spine come interrottore.)
  Potrebbero verificarsi errari meccanici o scosse elettriche.

• Seguire le istruzioni di installatione riportate di seguito per evitare il surriscaldamento del prodotto.

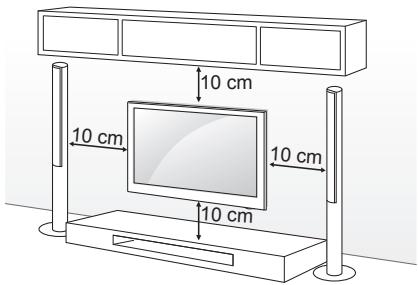

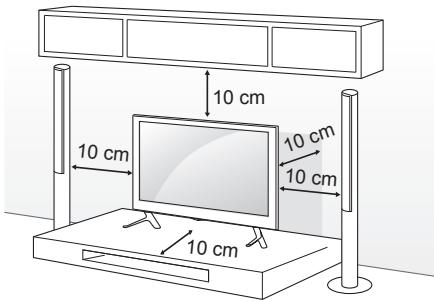

• Collocare il prodotto a una distance minima di 10 cm alla parete.

• Non installare il prodotto in luoghi privi di ventilazione (ad esempio su una mensola o all'interno di un mobile).

• Non installare il prodotto su un tappeto o su un cuscino.

• Controllare che la ventola dell'aria non sia bloccata da una tovaglia o da una tenda.
  In caso contrario, si rischia un incendio.

• Dopao aver guardato a lungo il tevisore, evitare di toccare le aperture per la ventilazione poiché potrebbero esseri surriscaldate. Questo comportamento non influsce sul funzionamento o sulle prestazioni del prodotto.

• Esaminare periodicamente il cavo dell'apparecchio e se sono visibili danni o segni di usura, scollegarlo, interrompere l'uso dell'apparecchio e sostituire il cavo con l'esatto componente di ricambio presso un centro servizi autorizzato.

• Evitare che la polvere si depositi sui terminali del cavo di alimentazione o sulla presa.

Cio potrebbe costituire rischio di incendio.

• Proteggere il cavo di alimentazione da possibili danni fisici o meccanici, evitando che venga intricciato, annodato, schiacciato, incastrato in una porta o calpestato. Prestare particolare attenzione alle prese, alle prese a muro e al punto in cui il cavo esce dall'apparechio.

• Non premere con forza sul pannello con la mano od oggetti affiliati, ad esempio unghie, matite o penne e non graffiarlo.

• Evitare di toccare lo schermo o di premere su diesso con le ditra troppo a lungo. Questa operazione potrebbe provocare alcuni effetti temporanei di distorsione sullo schermo.

• Quando si pulisce il prodotto e i loro componenti, scollegare prima il cavo di alimentazione e utilizzato un panno morbido. Non applicare eccessiva forza per evitare di graffiare o scolorire lo schermo. Non spruzzare acqua né utilizzato panni bagnati. Non utilizzato mai detergenti per vetri, lucidanti per automobili o industriali, abrasivi o cere, benzene, alcol e prodotti simili che possono daneggiare il prodotto e il suo pannello. Ciò potrebbe comportare l rischio di incendio, scosse elettriche o danneggiamento del prodotto (deformazione, corrosione o rottura).

• Finché l'unità è collegata alla presa elettrica, non è scollegata alla sorgente di alimentazione nemmeno se viene spenta utilizzando l'interruttore.

• Per scollegare il cavo, afferrare la spina e tirare. Se si scollegano i fili all'interno del cavo di alimentazione, potrebbe svilupparsi un incendio.

• Quando si sposta il prodotto, accertarsi che sia stato spento. Quindi, scollegare i cavi dell'alimentazione, dell'antenna e tutti i cavi di collegamento. In caso contrario, vi è il rischio di danneggiare il teilevisore o il cavo di alimentazione, con il rischio di incendio o scosse elettriche.

• A causa del peso dell'apparecchio, si raccomanda di spostarlo o rimuoverlo dal suo imballaggio in due persone.
  In caso contrario, si possono subire lesioni.

• Contattare il centro servizi una volta l'anno per pulire le parti interne del prodotto. La polvere accumulata può causare danni meccanici.

• Per l'assistenza, rivolgersi a personale qualificato. É necessario rivolgersi all'assistenza se l'appareccchio é in qualsiasi modo danneggiato, ad esempio in caso di anni al cavo o alla spina di alimentazione elettrica, liquidi o oggetti caduti accidentallymente all'interno dell'appareccchio, esposizione a pioggia o umidità, funzionamento non regolare o cadute.

• Se il prodotto risulta freddo al fatto, si potrebbe verificare un leggero "tremolio" all'accessione. Si tratta di un effetto normale, che non indica un malfunzionamento del prodotto.

• Il pannello è un prodotto ad alta technologia con risoluzione da due a sei milioni di pixel. E possibile vedere sul pannello minuscoli puntini ner i/o altri puntini dai colori vivaci (rosso, blu o verde) delle dimensioni di 1 ppm. Cio non indica un malfunzionamento e non incide sulle prestazioni e l'affidabilità del prodotto. Questo fenomeno si verificaanche in prodotti di terme parti e non d'irritto alla sostituzione del prodotto o a risarcimenti.

• La luminosità e il colore del pannello possono diferire a seconda della posizione di visione (sinistra/destra/alto/basso). Il fenomeno è dovuto alle caratteristiche del pannello. Non ha nulla a che vedere con le prestazioni del prodotto e non indica malfunzionamento.

• Quando un'immagine fissa (ad esempio la trasmissione del logo di un canale, di un menu a schermo o della scena di un videogioco) è visualizzata per un periodo di tempo prolongato, cui puoi danneggiare lo schermo producendo un effetto noto come "persistenza delle immagini". La garanzia non copre il prodotto per quello tipo di danno.
  Evitare di visualizzato un'immagine fissa sullo schermo del televisore per un periodo prolongato (2 o più ore per un LCD, 1 ora o più per un televisore al plasma).
  Inoltre, se si guarda a lungo il TV utilizzato il formato 4:3, puoi prodursi un fenomeno di persistenza delle immagini lungo i bordi del pannello.
  Questo fenomeno si verificaanche in prodotti di terme parti e non da diritto alla sostituzione del prodotto o a risarcimenti.
• Suoni e rumori prodotti dal teilevisore "Crack": il crack che si avverte quando si guarda o si spegne il teilevisore è genere alla contrazione termica della plastica causata da la temperatura e dall'umidità. Questo rumore è comune nei prodotti che prevedono la deformazione dovuta ad agenti termici. Ronzio del pannello o dei circuitti elettrici: il circuito di commutazione ad alta velocità produce un leggero rumore dovuto al passaggio di una grande quantità di energia elettrica necessaria per il funzionamento del prodotto. Il rumore varia a seconda del prodotto. Il suono genere non incide sulle prestazioni e l'affidabilità del prodotto.

Visione di immagini 3D (solo modelli 3D)

AVVISO

Ambiente di visione

• Tempo di visione
• Quando si guardano contentuti 3D,fare una pausa di 5-15 minuti anni ora. La visione prolongata di contentuti 3Dpuocasare mal di testa,vertigini, senso di stanchezza o affaticamento degli occhi.

Persone con crisi convulsive da fotosensibilizzazione o malattia cronica

• Alcuni utenti possono essere soggetti a crisi o altri sintomi anomali quando sono esposti a luci lampeggianti o motivi particolari presenti nei contenuti 3D.
• Evitare di guardare video 3D se si avverte nausea, in gravidanza e/o se si sare fide da una malattia cronica come l'epilessia, un disturbo cardiaco o della pressione sanguigna, ecc.
• La visione di contentu 3D è sconsigliata se si saref de cecità stereoscopica o anomalia stereoscopica. In questi casi, le immagini possono apparire doppie e la visione cui risultare fastidiosa.
• Se si soffre di strabismo, ambliopia (vista debole) o astigmatismo, è possibile che si abbia quale difficultà a percepire la profundità e che ci si senta lavoramente affaticati per le immagini doppie. É consigliabile fare delle pause più frequenti rispetto a quella normalmente prescritte a un attività normale.
• Se la vista è diversa tra i due occhi, fare un esame degli occhi prima di guardare contentuti 3D.

Sintomi per i quali la visione di contentu 3D è sconsigliata o richiede frequenti pause

• Evitare di guardare contenuti 3D se ci si sente stanchi per mancanza di sonno, lavoro eccessivo o per aver bevuto alcolici.
• Se si avverte stanchezza, interrompere l'uso o la visione di contentuti 3D e riposarsi finché i sintomi scompaiano.
• Se i sintomi persistono, consultrare il medico. I sintomi includono mal di testa, doloreagli occhi, nausea, palpitazioni, vista sfocata, fastidio, sdoppiamento delle immagini, problemi di visione o affaticamento.

ATTENZIONE

Ambiente di visione

• Distanza di visione

• Quando si guardano contenti 3D, mantenere una distance pari almeno al doppio della lunghezza diagonale dello schermo. Se la visione dei contenti 3D non risultata confortevole, allontanarsi ulteriamente dal tevisore.

Età di visione

Bambini

• Per i bambini di essere inferiore a 6 anni, l'uso o la visione di contenuti 3D è proibita.
• I bambini di età inferiore a 10 anni possono manifestare segni di operatività e sovreccitazione poichè le loro funzioni visive sono più in case di sviluppo (ad esempio possono provare a toccare lo schermo o a saltarvi dentro). Prestare particolare attenzione ai bambini quando guardano contentù 3D e non lasciarli soli.
• I bambini hanno una disparità binoculare (che crea le immagini 3D) maggiore rispettoagli uomini poichè la distanza tra i loro occhi è minore di quella di un adulto. Pertanto stati percepisce con la stessa immagne 3D una profundità stereoscopica maggiore in confronto a un adulto.

Raqazzi

I ragazzi di età inferiore a 19 anni possono reagire in modo sensibile a causa della stimolazione luminosa dei contenuti 3D. Avvertirli di non guardare contenuti 3D a lungo quando sono stanchi.

• Persone anziane

• Le personne anziane possono percepire meno l'effetto 3D rispetto alle persone giovani. Non sedere più vicino al teilevisore di quello consigliato.

Precauzioni nell'uso degli occhiali 3D

• Usare solo occhiali 3D LG. In caso contrario, potrebbe non essere possibile vedere i video 3D correttamente.
  Non usare occhiali 3D in sostuzione di occhiali comuni, da sole o protettivi.
  L'uso di occhiali 3D modificati cui ocausare affaticamento degli occhi o distorsione delle immagini.
  Non tenere gli occhiali 3D in ambienti con temperature molto bajo o molto alte per evitare che possano deformarsi.
  Gli occhiali 3D sono fragili e si graffiano lavorente. Utilizzare sempre un panno morbido e pulito per detergere e lenti. Non utilizzazione oggetti appuntiti sulle lenti degli occhiali 3D per evitare di graffiarle e non utilizzazione sostanche chimiche per pulirle.

NOTA

• Il teilevisore raffigurato nell'immagine cui si sono diverso da quello in uso.
• Il menu OSD (On Screen Display) del TV potrebbe risultare leggermente diverso da quello migliorato in quello manuale.
• I menu e le opzioni disponibili sono essere diversi a seconda della sorgente in ingresso o del modello del prodotto utilizzati.
• In futuro possono essere aggiate nuove funzioni al tevisore.
• Il televisore può essere stata in modalità standby per ridurre il consumo energetico. Spagnere il televisore se si preveve di non guardarlo per un periodo prolongato. In tal modo si risparmiera energia elettrica.
• É possible ridurre notevolmente il consumo energetico riducendo il livello di luminosità dell'imagine. In tal modo si riducono ancè i costi complessivi di funzionamento.

PROCEDURA DI INSTALLAZIONE

1 Aprière la confezione e verificare che tutti gli accessori siano inclusi.
2 Collegare il supporto al tevisore.
3 Collegare un dispositivo esterno al tevisore
4 Verificare che la connessione di rete sia disponibile.

É possible utiliser le funzioni di rete TV solo quando viene stabilita la connessione di rete.

MONTAGGIO E PREPARAZIONE

Disimballaggio

Verificare che nella confezione siano presenti i seguenti elementi. Se manca quale accessorio, contattare il rivenditore locale presso il quale è stato effettuato l'acquisto. Le illustrazioni presenti nel manuale possono differire dal prodotto e dall'articolo effettivi.

ATTENZIONE

• Per garantire la sicurezza e la durata del prodotto, non utilizzato prodotti pirata.
• I danni o lesioni provocati da prodotti pirata non sono coperti alla garanzia.
• Alcuni modelli presentano una sottile pellicola sullo schermo che non deve essere rimossa.

NOTA

• Gli elementi forniti con il prodotto potrebbero variare in base al modello.
• Le specifiche del prodotto o il contento del presente manuale possono subire modifiche nella preavviso in caso di aggiornamento delle funzioni del prodotto.
• Per un collegamento ottimale, le periferiche USB e i cavi HDMI devono essere dotati di cornici di spessore inferiore a 10 mm e larghezza inferiore a 18 mm. Se il cavo USB o la memory stick USB non sono compatibili con la porta USB del teilevisore, usare un cavo di estensione che supporta l'USB 2.0.

II telecomando non è incluso

per tutti i mercati.

(Vedere pag. 22, 23)

Telecomando Magic

Cavo di alimentazione

Occhiali 3D Cinema

La quantità di occhiali 3D

varia a seconda del modello

odel Paese.

(Solo UB83**)

Supporto per cavi

(Vedere pag. A-5)

Corpo del supporto / Base del supporto

(Solo UB83**-ZB)

(Vedere pag. A-4)

Base del supporto

(Solo UB83**-ZG)

(Vedere pag. A-3)

Serracavi

2EA

(Vedere pag. A-5)

Cavo Scart generico
(Vedere pag. A-32)

Cavo Composito generico
(Vedere pag. A-19, A-21)

Cavo Component generico
(Vedere pag. A-19)

Viti del supporto

8EA, M4 x L20

(Solo UB83**-ZB)

(Vedere pag. A-4)

4EA, M4 x L20

(Solo UB80**, UB82*)

(Vedere pag. A-3)

Viti del supporto

4EA, M4 x L21

(Solo UB83**-ZG)

(Vedere pag. A-3)

Nucleo di ferrite
(In base al modello)

Base del supporto

(Solo UB80, UB82)

(Vedere pag. A-3)

NOTA

Comeutilizzareilnucleodi ferrite (in basealmodello)

• Utilizzare il nucleo di ferrite per ridurre le interferenze elettromagnetiche nel cavo LAN. Inserire il cavo LAN una volta nel nucleo di ferrite. Posizionare il nucleo di ferrite accanto al tevisore.

[traversale del nucleo di ferrite]

[al televisore]

Acquisto separato

Gli elementi acquistati separatamente possono subire cambiamenti o modifiche nella preavviso ai fini del miglioramento della qualità.

Per acquistare quosti articoli, contattare il proprio rivenditore.

I dispositiivi funzionano solo con alcuni modelli.

AG-F***DP

Ochiali Dual play

AG-F***

Occhiali 3D Cinema

AN-MR500

Telecomando Magic Remote

AN-VC5**

Telecamera per

videochiamate

Dispositivo audio LG

Compatibilità	UB82** UB80**	UB83**
AG-F***DP		•
Occhiali Dual play
AG-F***		•
Occhiali 3D Cinema
AN-MR500
Telecomando Magic Remote	•	•
AN-VC5**
Telecamera per videochiamate	•	•
Dispositivo audio LG	•	•

Il nome del modello o il design più Change in base all'aggiornamento delle funzioni del prodotto, al produttore e alle politiche.

Componenti e pulsanti

TipA:UB83**-ZB

Tipco C:UB83**-ZG

Tipo B:UB80**,UB82**

1 Sensore intelligente - Consente di regolare la qualità dell'immagine in base all'ambiente circostante.
2 Pulsante joystick - Questo pulsante si trovava diaetro lo schermo del TV.

NOTA

• É possible impostare la spia dell'indicatore di alimentazione selezionando OPZIONE nei menu principali.

Uso del pulsante joystick

È possible attivare le funzioni del TV, premendo o spostando il pulsante joystick verso l'alto, verso il basso, a destra o sinistra.

Funzioni di base

	Accensione	Quando il TV è spento, posizionare il dito sul pulsante joystick, premere una volta, quando rilasciare il pulsante.
	Spegnimento	Quando il TV è accesso, posizionare il dito sul pulsante joystick e tenerere premuto per alcuni secondi, quando rilasciare il pulsante. (Se il pulsante Menu si trova sullo schermo, tenerere premuto il pulsante joystick per uscire dal Menu).
	Controllo volume	Se si posizziona il dito sopra il pulsante joystick, è possible regolare il livello del volume spostandolo versus sinistra o della.
	Controllo programmi	Se si posizziona il dito sopra il pulsante joystick, è possible scorrere fra i programmi salvati spostandolo versus l'alto o verso il basso.

NOTA

• Se si tiene il dato sul pulsante joystick e si preme verso l'altro, il basso, destra o sinistra,fare attenzione a non premere il pulsante joystick. Se si preme prima il pulsante joystick, non è possible regolare il volume e i programmi salvati.

Regolazione del menu

Quando il Tv è acceso, premere una volta il pulsante joystick.

É possiblere regolare gli elementi del Menu(θ, θ, X, θ) spostando il pulsante joystick versus l'alto, vero il basso, a destra o a sinistra.

X	O	TV spenta	Consente di spegnere il TV.
	Og	Impostazioni	Consente di accedere al menu principale.
	X	Chiudi	Consente di eliminare alla visualizzazione le schermate e di ripristinare la modalità TV.
	Og	Elenco Input	Consente di modificare la sorgente in ingresso.

Sollevamento e spostamento del TV

Prima di sollevare o spostare il teilevisore, leggere le seguentiindicazioni per evitare di graffiti o danneggiare l'apparecchio e per un trasporto sicuro a prescir设备 tipo e dalles dimensioni.

ATTENZIONE

• Evitare di toccare continuamente lo schermo per non rischiare di danneggiarlo.

• Si consiglia di spostare il teilevisore nella scatola o con il materiale di imballaggio originale.

• Prima di sollevare o spostare il teilevisore, scollegare il cavo di alimentazione e tutti i cavi.
• Quando si afferra il teilevisore, lo schermo deve essere rivolto dall'alto lato per evitare danni.

• Afferrare saldamente la parte superiore ed inferiore della cornice del televisione. Fare attentione a non afferrare la parte trasparente, l'altoparlante o la griglia dell'altoparlante.

• Per trasportare un teilevisore di granidi dimensioni occorro 2 o 3 persone.
• Durante il trasporto, tenere il teilevisore come migliorato nell'illustrazione di seguito.

• Durante il trasporto, non esporre il teilevisore a oscillazioni o excessive vibrazioni.
• Durante il trasporto, tenere il teilevisore diritto, non ruotarlo su un lato o inclinarlo in avanti o verso destra o sinistra.
• Evitare di esercitare una pressione excessiva poiché si potrebbe piegare/incurvare il teliao e, di consenso, danneqiare lo schermo.
• Durante l'utilizzo del TV, prestare attenzione a non danneggiare il pulsante joystick sporgente.

Montaggio su un ravolo

1 Sollevare ed inclinar il tevisore in posizione verticale su un ravolo. - Lasciare uno spazio (minimo) di 10 cm alla parete per assicurare una ventilazione adeguata.

2 Collegare il cavo di alimentazione alla presa a muro.

ATTENZIONE

Non posizionare il tevisore vicino a fonti di calore, in quanto ci potrebbe causare un incendio o danni.

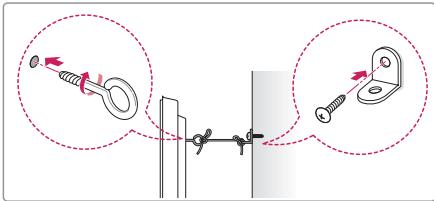

Fissaggio della TV alla parete

(Funzione non disponibile su tutti i modelli.)

1 Inserire e fissare i bulloni a occhiello o le staffe del teilevisore e i bulloni sul retro del teilevisore.

Se vi sono bulloni inserti nella posizione dei bulloni a occhiello, rimuoverli.

2 Montare le staffe con le viti sulla parete. Far corrispondere la posizione della staffa e dei bulloni a occhiello sul retro del tevisore.
3 Legare strettamente i bulloni a occhiello alle staffe con una corda robusta.

Assicurarsi di mantenere la corda orizzontale con la superficie piatta.

ATTENZIONE

Impedire ai bambini di arrampicarsi o aggravarsi al tevisore.

NOTA

Utilizzare un piano o un mobile sufficientemente grande e robusti da sostenere correttamente il teilevisore
- Staffe, bulloni e corde non sono forniti. É possible acquistare gli accessori optionali presso il rivenditore locale di fiducia.

Montaggio a parete

Montare attendentamente la staffa per il montaggio a parete opzionale sul retro del teilevisore e fissare la staffa su una parete solida perdicolare al pavimento. Per fissare il teilevisore su altri materiali da costruzione, contattare il personale qualificato.

LG consiglia di far eseguire il montaggio a parete da un installmente qualificato esperto.
Si consigiglia di utilizzare la staffa per il montaggio a parete di LG.

Se la staffa per montaggio a parete di LG non viene utilizzata, servirsi di una staffa per montaggio a parete che consenta una corretta installmente del dispositivo alla parete, lasciando lo spazio adeguato per il collegamento a dispositivi esterni.

Accertarsi di utilizzare viti e staffe per il montaggio a parete conformiagli standard VESA. Le dimensioni standard per i kit di montaggio a parete sono descritti nella segunte tabella.

Acquisto separato (Staffa per montaggio a parete)

Modello	49/55UB83** 49/55UB82**	42UB82** 40UB80**
VESA (A x B)	400 x 400	200 x 200
Vite standard	M6	M6
Numero di viti	4	4
Staffa per montaggio a parete	LSW440B MSW240	LSW240B MSW240

Staffa per montaggio a parete
MSW240	LSW240B	LSW440B

ATTENZIONE

• Scollegare l'alimentazione prima di spostare o installare il teilevisore. In caso contrario, si rischiano scosse elettriche.
• Se si installa il TV al soffitto o su una a parete inclinata, potrebbe cadere e causare gravi lesions.

Utilizzare un supporto per montaggio a parete autorizzato da LG e contattare il rivenditore locale o il personale qualificato.

Non serrareecessivamente letviterevitare dannialtevisorerendere nulla lagaranzia.
Utilizzare le viti e i supporti a parete conformiagli standard VESA. Gli eventuali danni olesioni causati dall'uso errato o dall'utilizzo di un accessorio non compatibile non sono coperti alla garanzia.

NOTA

Utilizzare le viti elencate nelle specifiche delle viti conformiagli standard VESA.
- Il kit per il montaggio a parete include un manuale di installatione e i componenti necessari.
- La staffa per montaggio a parete è un accessorio opzionale. è possible acquistare gli accessori opzionali presso il rivenditore locale di fiducia.
- La lunghezza delle viti più variate in base alla staffa di montaggio a parete. Accertarsi di utilizzare la lunghezza appropriata.
- Per ulteriori informazioni, consultare il manuale fornito con la staffa di montaggio a parete.

TELECOMANDO

Le descrizioni nel presente manuale si basano sui pulsanti del telecomando.

Leggere attendamente il presente manuale e utilizzato correttamente il tevisore.

V) rispettoando le polarità e come individato dall'etichetta all'interno del vano e chiudere

il coperchio. Per rimuovere le batterie, eseguire la procedura di installmente all'inverso.

ATTENZIONE

Nonutilzzarebatterievecchieenuovemontemporaneamente;ciot potrebcecausare dannial telecomando.
- Il telecomando non è incluso per tutti i mercati.

Accertarsi di puntare il telecomando verso il sensore sul teilevisore.

(In base al modello)

(ACCENSIONE) Consente di accendere o speggner la TV.

TV/RAD Consente di selezione are il programma Radio, TV o DTV.

SUBTITLE Consente di visualizzare i sottotitoli preferiti in odalità digitale.

Q MENU Consente di accedere ai menu rapidi.

GUIDE Mostra la Guida al programma.

1 AD Premendo il pulsante AD, viene attivata la funzione di descrizione audio. (In base al modello)

1 INFO ① Consente di visualizzare le informazioni del programma e della schermata correnti. (In base al modello)

INPUT Consente di modificare la sorgente in ingresso.

LIST Consente di accedere all'elenco programmi salvato.

↓ Spazio Inserisce uno spazio vuoto sulla tastiera a schermo. (In base al modello)

Q.VIEW Consente di tornare al programma precedente.

+ ← Consente di regolare il livello del volume.

FAV Consente di accedere all'elenco di canali preferiti.

2 INFO ① Consente di visualizzare le informazioni del programma e della schermata correnti. (In base al modello)

2 3D Consente di vedere video 3D. (In base al modello)

MUTE ⓷ Consente di disattivare tutti i suoni.

∧ P √ Consente di scorrere i programmi salvati o i canali.

∧ PAGE ⓺ Consente di spostarsi alla schermata precedente o successiva.

SETTINGS Consente di accedere ai menu principali.

SMART Consente di accedere ai menu della schermata principale Home.

MY APPS Visualizza l'élenco delle applicazioni.

TASTI TELETEXT ( TEXT, T.OPT) Questi pulsanti vengono utilizzati per il teletext.

Pulsanti di navigazione (su/giù/sinistra/destra) Consentono di scorrere i menu e le opzioni.

OK ⓹ Consente di selezionare menu e opzioni e confirmare le sceltere effettuate.

BACK Consente di tornare al livello precedente.

EXIT Consente di eliminare alla visualizzazione le schermate e di ripristinare la modalità TV.

3 APP/* Consente di selezionare la sorgente di menu MHP TV. (Solo Italia) (In base al modello)

3 AD Premendo il pulsante AD, viene attivata la funzione di descrizione audio. (In base al modello)

REC/* Consente di avviare la registrazione e visualizzazione il menu di registrazione. (solo modello Time Machine Ready supportato).

LIVE TV Consente di tornare a LIVE TV.

Pulsanti di controllo ( , , , , , , , ) Consentono di controllore i contenuti Premium, i menu Time Machine Ready o SmartShare o i dispositivi SIMPLINK compatibili (USB o SIMPLINK o Time Machine Ready).

4 Pulsanti colorati Consentono di accedere a funzioni speciali in alcuni menu. ( Ⓞ: Rosso, Ⓞ: Verde, Ⓞ: Giallo, Ⓞ: Blu)

(In base al modello)

FUNZIONI DEL TELECOMANDO MAGIC REMOTE

Articolo non incluso in tutti i modelli.

Quando viene visualizzato il messaggio "Batteria Telecomando Magic Remote quasi scarica. Sostituire batteria", sostituire la batteria.

Per sostituire le batterie, après il coperchio del vano batterie, sostituire le batterie (AA da 1,5 V) facendo corrispondere le estremita e ai simboli presenti all'interno del vano e chiudere il coperchio. Accertarsi di indirizzare il telecomando verso il relativo sensore sul teilevisore.

Per rimuovere le batterie, eseguire le operazioni di installmente in senso inverso.

ATTENZIONE

Nonutilizzare batterie vecchie e nuove contemporaneamente; ciot potrebbe causare danni al telecomando.

(Solo UB83, UB82, UB80**)

Riconoscimento vocale (in base al modello)

Perutilizzare la funzione di riconoscimento vocale è necessaria una connessioni di rete.

1. Premere il pulsante per il riconoscimento vocale.
2. Pronunciare il contentuto che si desidera quando viene visualizzata la finestra relative alla voce nella parte sinistra dello schermo del TV.
3. Il riconoscimento vocale potrebbe non riuscire se si parlà troppo rapidamente o troppo lentamente.
   Utilizzare il Telekomando magico a una distanza non superiore a 10 cm dal voltto.
4. La velocità di riconoscimento più variate in base alleATTERISTiche dell'utente (voce, pronunciation, intonazione e velocità) e all'ambiente (rumore e volume del TV).

Registrazione del Telecomando Magic Remote

Registrazione del Telecomando magico

(Rotella)

PerutilizzareilTelecomando magico,associarloTV.

1 Inserire le batterie nel Telecomando magico e accendere il TV.
2 Puntare il Telekomando magico in direzione del TV e premere il tasto Rotella (OK) del telekomando.
Se la registrazione del Telecomando magico con il TV non riesce, riprovare dopo aver spento e riacceso il TV.

Annullamento della registrazione del telecomando magico

(Indi-etro)

Premere contemporaneamente per cinque secondi tasti (Indietro) e (Home) per annullare l'associazione del Telecomando magico al TV.

Tenendo premuto il

pulsante (USCITA da LIVE) è possibile annullare la registrazione del Telecomando magico e ripeterla contemporaneamente

Comeutilizzareil Telecomando Magic Remote

• Scuotere leggermente il Telecomando magico a destra e a sinistra o premere i pulsanti (Home), [123] / INPUT, 3D per visualizzato il punctatore sullo schermo.
  Il punctatore viene visualizzato quando si ruota il pulsante Wheel. (in base al modello)
• Il puntatore scompare dallo schermo se non viene utilizzato per un determinato periodo di tempo o se il Telecomando magico viene appoggiato su una superficie pianà.
  Se il punctatore non si muove come desiderato, scuotere il Telecomando magico a sinistra e a destra. Il punctatore si sposterà al centro dello schermo.
• A causa delle funzioni aggintive, le batterie del Telecomando magico si consumano più velocemente rispetto a quella di un telecomando tradizionale.

Precauzioni nell'uso del Telekomando Magic Remote

Utilizzare il telecomando entro il raggio specificato (10 metri). Si potrebbero riscontrare errorsi di comunità nel caso in cui il dispositivo venga utilizzato al di fuori dell'area di copertura oppure nel caso in cui siano presenti ostacoli all'interno dell'area stessa.
- Si potrebbero riscontrare errorsi di comunazione a seconda degli accessori utilizzati. Dispositivi quali forn a microonde e reti LAN wireless funzionano nella stessa banda di frequenza (2,4 GHz) del Telecomando magico. Ciò potrebbe provocare errorsi di comunazione.
- Il Telecomando magico potrebbe non funzioniare correttamente se è presente un router wireless (AP) nel raggio di 1 metro dal TV. Il router wireless devessecco posizionato a più di 1 m di distance dal TV.
Non disassemblare le batterie o esporle a calore.
Non far cadere le batterie. Evitare che le batterie siano esposte a urti eccessivi.
- Se le batterie vengono inserte in modo errato potrebbero verificarsi esplosioni.

UTILIZZO DELLA GUIDA UTENTE

La guida utente consente di accederere più fácilmente a informazioni dettagliate sul teilevisore.

1 Premere il pulsante (Home) per accedere alla schermata principale Home.
2. Selezionare IMPOSTAZIONI SUPPORTO
3 Selezionare Manuale dell'utente e premere Rotella (OK).

MANUTENZIONE

Pulizia del teilevisore

Pulire regolarmente il teilevisore per mantenerne le prestazioni ottimali e per estenderne la durata nel tempo.

ATTENZIONE

• Innanzitutto, accertarsi di spegnere e discollegare il cavo di alimentazione e tutti gli altri cavi.
• Quando il teilevisore viene lasciato incustodito e non in uso per un lungo periodo, scollegare il di alimentazione della presa a muro per evitare possibili danni derivanti da fulmini e sovratens elettriche.

Schemo, cornice, telaio e supporto

• Per rimuovere la polvere o lo sporco leggero, pulire la superficie con un panno morbido, asciutto e pulito.
• Per rimuovere lo sporco maggiore, pulire la superficie con un panno morbido inumidito con acqua pulita o un detergente delicato diluito. Quindi, passare immediamente un panno asciutto.

ATTENZIONE

• Evitare di toccare continuamente lo schermo per non danneggiarlo.
• Non premere, strofinare o colpire la superficie dello schermo con le unghie o con oggetti affiliati per non graffiarlo e provocare distorsioni delle immagini.
  Nonutilizzareagentichimiciperché potrebbero danneggiare il prodotto.
• Non nebulizzare del liquido sulla superficie. In caso di penetrazione di acqua nel tevisore, potrebbero verificarsi incendi, scosse elettriche o malfunzionamenti.

Cavo di alimentazione

Rimuovere regolarmente la polvere o lo sporco che si accumula sul cavo di alimentazione.

RISOLUZIONE DEI PROBLEMI

Problema	Soluzione
Impossibile controllare la TV con il telecomando.	Controllare il sensore del telecomando sul prodotto e riprovare. Verificare la presenza di eventuali ostacoli tra il televisione e il telecomando. Controllare che le batterie siano alla cariche e correttamente insertire (⊕ su ⊕, ⊙ su ⊙).
Non viene visualizzata alcuna immagine e non è prodotto alcun suono.	Controllare che la TV sia accesa. Verificare che il cavo di alimentazione sia collegato ad una presa a muro. Verificare se esiste un problema nella presa a muro collegando altri prodotti.
La TV si spegne improvvisamente.	Controllare le impostazioni di controllo dell'alimentazione. L'alimentazione potrebbe essere stata interrotta. Verificare se la funzione Standby automatico (In base al modello)/Timer Spegnimento/Spegnimento è attiva nelle impostazioni TEMPO. In mancanza del segnale, il tevisore si spegne automaticamente dopo 15 minuti di inattività.
Durante il collegamento al PC (HDMI/DVI),Viene visualizzato il messaggio "Nessun segnale" o "Formato non valido".	Spagnere/accendere la TV utilizzato il telecomando. Ricollegare il cavo HDMI. Riavviare il PC con la TV accesa.

SPECIFICHE TECNICHE

Specifiche del modulo wireless (LGSBW41)
Wireless LAN		Bluetooth
Standard	IEEE 802.11a/b/g/n	Standard	Bluetooth Versione 3.0
Gamma di frequenza	Da 2400 a 2483.5 MHzDa 5150 a 5250 MHzDa 5725 a 5850 MHz (Fuori dall'UE)	Gamma di fre-quenza	2400 ~ 2483.5 MHz
Potenza in uscita(Max.)	802.11a: 13 dBm802.11b: 15 dBm802.11g: 14 dBm802.11n - 2.4 GHz: 16 dBm802.11n - 5 GHz: 16 dBm	Potenza in uscita(Max.)	10 dBm o inferiore
· Poiché il canale della banda utilizzato dal paese potrebbe essere diverso, l'utente non più modificare o regolare la frequenza operativa; il prodotto viene impostato in base alla tabella di frequenza regionale. · Questo dispositivo deve essere installato e utilizzato a una distance minima di 20 cm dal corso. Inoltre,QLA stazione è concepta come dichiarazione generale per considerazioni sull'ambiente di utilizzo. CE0197#

Le specifiche del prodotto precedentamente indicate quello subire modifiche alla preavviso in seguito all'aggiornamento delle funzioni del prodotto,

MODELLI		42UB82**	49UB82**
		42UB820V-ZG42UB820V-ZH	49UB820V-ZG49UB820V-ZH
Dimensioni(L x A x P)	Con supporto (mm)	951 x 604 x 218	1093 x 684 x 248
	Senza supporto (mm)	951 x 569 x 37,3	1093 x 646 x 38,2
Peso	Con supporto (kg)	11,8	18
	Senza supporto (kg)	11,5	17,5
Requisiti di alimentazione		AC 100-240 V ~ 50/60 Hz	AC 100-240 V ~ 50/60 Hz
Consumo elettrico		120W	180W
MODELLI		55UB82**	40UB80**
		55UB820V-ZG55UB820V-ZH	40UB800V-ZA
Dimensioni(L x A x P)	Con supporto (mm)	1233 x 766 x 248	900 x 568 x 217
	Senza supporto (mm)	1233 x 727 x 37,8	900 x 529 x 48,0
Peso	Con supporto (kg)	21	10,9
	Senza supporto (kg)	20,5	10,6
Requisiti di alimentazione		AC 100-240 V ~ 50/60 Hz	AC 100-240 V ~ 50/60 Hz
Consumo elettrico		190W	100W
MODELLI		49UB83**
		49UB830V-ZB	49UB830V-ZG
Dimensioni(L x A x P)	Con supporto (mm)	1093 x 689 x 242	1093 x 684 x 248
	Senza supporto (mm)	1093 x 646 x 38,2	1093 x 646 x 38,2
Peso	Con supporto (kg)	18,2	18
	Senza supporto (kg)	17,5	17,5
Requisiti di alimentazione		AC 100-240 V ~ 50/60 Hz	AC 100-240 V ~ 50/60 Hz
Consumo elettrico		180W	180W
MODELLI		55UB83**
		55UB830V-ZB	55UB830V-ZG
Dimensioni(L x A x P)	Con supporto (mm)	1233 x 766 x 260	1233 x 766 x 248
	Senza supporto (mm)	1233 x 727 x 37,8	1233 x 727 x 37,8
Peso	Con supporto (kg)	21,2	21
	Senza supporto (kg)	20,5	20,5
Requisiti di alimentazione		AC 100-240 V ~ 50/60 Hz	AC 100-240 V ~ 50/60 Hz
Consumo elettrico		190W	190W

Dimensione modulo Cl (L x A x P)		100,0 mm x 55,0 mm x 5,0 mm
Condizioni ambientali	Temperatura di funzionamento	Da 0 °C a 40 °C
	Umidità di funzionamento	Inferiore all'80 %
	Temperatura di stoccaggio	Da -20 °C a 60 °C
	Umidità di stoccaggio	Inferiore all'85 %

	TV digitale	TV analogica
Sistema tevisivo	DVB-T/T2	PAL/SECAM B/G/I/D/K
	DVB-C	SECAM L/L'
	DVB-S/S2
Copertura programma	VHF, UHF	VHF: E2 a E12, UHF : E21
	C-Band, Ku-Band	a E69, CATV: S1 a S20,
		HYPER: S21 a S47
Numero massimo di programmi memorizzabili	DVB-S/S2 : 6,000 DVB-T/T2/C e TV analogica : 1,500
Impedenza antenna esterna	75 Ω

Dichiarazione di conformità

La società LG Electronics Italia S.p.A. dichiara che il tevisore a colori LG

40UB800V-ZA / 55UB830V-ZG / 55UB830V-ZB / 49UB830V-ZG / 49UB830V-ZB / 55UB820V-ZG /

55UB820V-ZH / 49UB820V-ZG / 49UB820V-ZH / 42UB820V-ZG / 42UB820V-ZH

è fabbricato in conformità alle prescrizioni del D.M. n°548 del 28/08/95, pubblicato sulla G.U.

n°301 del 28/12/95 ed in particolare è conforme a quanto indicate nell'art. 2, comma 1 dello stesso decreto.

Questo appearecchio è fabbricato nella C.E.E nel rispetto delle disposizioni di cui al D.M. 26/03/92 ed in

particolare è conforme alle prescrizioni del Art. 1 dello stesso decreto ministeriale.

ONVITAYI

(S01U83UB82UB80**)

DIAGRAMIA BLOCCHI

DIAGRAMM A BLOCCH

MANUAL DE USUARIO

TV LED*
