MANUALE UTENTE 39LB580V LG

A-10 MAKING CONNECTIONS Adapter connection Italiano (Only LB49**) ATTENZIONE yy Assicurarsi di collegare la TV all’adattatore di alimentazione CC prima di collegare la presa di corrente della TV alla presa a muro. Español PRECAUCIÓN

• TV LED LG include uno schermo LCD con retroilluminazione LED. Leggere attentamente il presente manuale prima di utilizzare l'apparecchio e conservarlo come riferimento futuro. www.lg.com LICENZE / AVVISO PER IL SOFTWARE OPEN SOURCE

/ IMPOSTAZIONE DI UN DISPOSITIVO DI CONTROLLO ESTERNO LICENZE Le licenze supportate possono variare da un modello all’altro. Per ulteriori informazioni sulle licenze, visitare il sito www.lg.com.

AVVISO PER IL SOFTWARE OPEN SOURCE

ITALIANO Per ottenere il codice sorgente contenuto in questo prodotto secondo quanto consentito dalle licenze GPL, LGPL, MPL e altre licenze Open Source, visitare http://opensource.lge.com. In aggiunta al codice sorgente, sono disponibili per il download tutti i termini di licenza, le esclusioni di responsabilità e le relative note di copyright. LG Electronics fornisce anche il codice Open Source su CD-ROM a fronte del pagamento di una cifra a copertura dei costi che tale distribuzione comporta (come il costo del supporto, di spedizione e gestione) in seguito a richiesta inviata via e-mail a: opensource@lge.com. Questa offerta è valida per tre (3) anni a partire dalla data di acquisto del prodotto.

IMPOSTAZIONE DI UN DISPOSITIVO DI CONTROLLO

ESTERNO Per informazioni sulla configurazione di un dispositivo di controllo esterno, visitare il sito Web www.lg.com

Leggere attentamente queste istruzioni di sicurezza prima di utilizzare il prodotto. AVVISO yyNon posizionare il prodotto in un luogo soggetto alla polvere. Ciò potrebbe costituire rischio di incendio. yyLa presa di rete rappresenta il dispositivo di scollegamento. La presa deve essere facilmente raggiungibile. yyNon toccare la presa con le mani bagnate. Inoltre, se il terminale del cavo è bagnato o ricoperto di polvere, asciugarlo completamente o rimuovere la polvere. L'eccesso di umidità può provocare scosse elettriche. yyAccertarsi di collegare il cavo di alimentazione alla messa a terra. (Ad eccezione dei dispositivi privi di messa a terra.) Si potrebbero subire scosse elettriche o lesioni. yyInserire completamente il cavo di alimentazione. Se il cavo di alimentazione non viene inserito completamente, si potrebbe verificare un incendio. yyAccertarsi che il cavo di alimentazione non venga a contatto con oggetti caldi, ad esempio un radiatore. Ciò potrebbe costituire rischio di incendio o di scosse elettriche. yyNon posizionare oggetti pesanti, o il prodotto stesso, sui cavi di alimentazione. Ciò potrebbe costituire rischio di scosse elettriche o incendio. ITALIANO yyNon collocare il televisore e il telecomando nei seguenti ambienti: --In un luogo esposto alla luce diretta del sole --In un luogo dove è presente un elevato livello di umidità, ad esempio in bagno --Vicino a fonti di calore, ad esempio stufe o altri dispositivi che producono calore --Vicino a piani cottura o umidificatori, dove è facilmente esposto a vapore o schizzi di olio --In un'area esposta alla pioggia o al vento --Vicino a contenitori d'acqua, ad esempio vasi Ciò potrebbe comportare il rischio di incendi, scosse elettriche, malfunzionamento o deformazione del prodotto.

yyPiegare il cavo dell'antenna tra l'interno e l'esterno dell'edificio per impedire l'ingresso di gocce di pioggia. L'acqua può danneggiare il prodotto e provocare scosse elettriche. yyQuando si monta il televisore sulla parete, assicurarsi di non far passare il cavo di alimentazione e quello dell'antenna dietro al televisore. Ciò potrebbe costituire rischio di incendio o di scosse elettriche. yyNon collegare troppi dispositivi elettrici a una singola presa multipla. Ciò potrebbe comportare il rischio di incendi dovuti a surriscaldamento. yyAttenzione a non far cadere il prodotto quando si collegano dispositivi esterni. Ciò potrebbe causare lesioni alle persone o danni al prodotto. ITALIANO Des icca

yyTenere il materiale anti-umidità o vinilico dell'imballaggio fuori dalla portata dei bambini. Il materiale antiumidità è nocivo, se ingerito. Se accidentalmente ingerito, far vomitare il paziente e portarlo al più vicino pronto soccorso. Inoltre il materiale vinilico dell'imballaggio può provocare soffocamento. Tenerlo fuori dalla portata dei bambini. yyImpedire ai bambini di arrampicarsi o appendersi al televisore. Il prodotto potrebbe cadere e provocare gravi lesioni. yySmaltire le batterie usate in modo appropriato per evitare che i bambini possano ingerirle. In caso di ingestione delle batterie, rivolgersi immediatamente a un medico. yyNon inserire un conduttore (ad esempio un bastoncino metallico) su una delle estremità del cavo di alimentazione mentre l'altra estremità è inserita nella presa a muro. Inoltre, non toccare il cavo di alimentazione subito dopo averlo inserito nella presa a muro. Si potrebbero subire scosse elettriche. (in base al modello) yyNon collocare o conservare sostanze infiammabili vicino al prodotto. L'incauta manipolazione di sostanze infiammabili può causare esplosioni o incendi. yyNon lasciare cadere nel prodotto oggetti metallici quali monete, mollette per capelli, bastoncini o fil di ferro né oggetti infiammabili quali carta e fiammiferi. Prestare particolare attenzione ai bambini. Possono verificarsi scosse elettriche, incendi o lesioni fisiche alle persone. Se un oggetto cade all'interno del prodotto, scollegare il cavo di alimentazione e contattare il centro di assistenza. yyNon spruzzare acqua sul prodotto né pulirlo con prodotti infiammabili (solventi o benzene). Possono verificarsi incendi o scosse elettriche.

yyEvitare impatti d'urto sul prodotto o di far cadere oggetti all'interno del prodotto e sullo schermo. Vi è il rischio di lesioni alle persone o danneggiamenti al prodotto stesso. yyNon toccare mai il prodotto o l'antenna durante un temporale. Si potrebbero subire scosse elettriche. yyIn caso di perdita di gas, non toccare la presa a muro, aprire le finestre e ventilare. Una scintilla potrebbe provocare un incendio o ustioni. yySe si verifica una delle seguenti circostanze, scollegare immediatamente il prodotto dall'alimentazione e contattare il centro di assistenza di zona. --Il prodotto ha subito un urto --Il prodotto è stato danneggiato --Oggetti estranei sono caduti dentro il prodotto --Il prodotto produce fumo o odori strani Vi è il rischio di scosse elettriche o incendio. yySe si prevede di non utilizzare il prodotto per un lungo periodo, scollegare il cavo di alimentazione dal prodotto. I depositi di polvere possono provocare incendi, mentre l'usura dell'isolamento può provocare perdite di elettricità, scosse elettriche o incendi. yyL'apparecchio non deve essere esposto a gocce o spruzzi di acqua; oggetti contenenti liquidi, quali vasi, non devono essere posizionati sull'apparecchio. yyNon installare il prodotto a una parete se quest’ultima è esposta a olio o paraffina liquida. Il prodotto potrebbe danneggiarsi o cadere. ATTENZIONE yyInstallare il prodotto in un luogo privo di onde radio. yyTra un'antenna esterna e le linee elettriche deve esserci una distanza sufficiente a impedire che la prima tocchi le seconde anche in caso di caduta dell'antenna per evitare il rischio di scosse elettriche. ITALIANO yyNon disassemblare, riparare o modificare il prodotto a propria discrezione. Vi è il rischio di provocare incendi o scosse elettriche. Rivolgersi al centro di assistenza per effettuare il controllo, la taratura o le riparazioni del caso.

yyNon installare il prodotto in luoghi quali mensole instabili o superfici inclinate. Evitare inoltre luoghi soggetti a vibrazione o in cui il prodotto non sia sostenuto appieno. In caso contrario il prodotto potrebbe cadere o capovolgersi, con il rischio di lesioni gravi o danneggiamento del prodotto stesso. yySe si installa il televisore su un supporto, usare delle precauzioni per evitare che possa rovesciarsi. In caso contrario, il prodotto potrebbe cadere e provocare lesioni alle persone. yySe si intende montare il prodotto su una parete, collegare l'interfaccia di montaggio VESA standard (parti opzionali) al retro del prodotto. Quando si installa il set per utilizzare la staffa per montaggio a parete (parti opzionali), fissarlo accuratamente in modo che non possa cadere. yyUtilizzare solo gli accessori specificati dal produttore. yyPer l'installazione dell'antenna, rivolgersi a personale qualificato. Tale operazione può comportare il rischio di incendio o di scosse elettriche. ITALIANO yyQuando si guarda la televisione, si raccomanda di mantenere una distanza di almeno 2 - 7 volte la lunghezza della diagonale dello schermo. Guardando la TV per periodi prolungati si può avere un effetto di visione sfocata. yyUtilizzare solo il tipo di batterie indicato. In caso contrario, il telecomando potrebbe subire danneggiamenti. yyNon utilizzare batterie vecchie e nuove contemporaneamente. Ciò potrebbe causare il surriscaldamento e la perdita di liquido dalle stesse. yyNon esporre le batterie a calore eccessivo, quindi tenerle lontano dalla luce diretta del sole, camini aperti e stufe elettriche. yyNON inserire batterie non ricaricabili nel dispositivo di ricarica. yyVerificare che non vi siano oggetti tra il telecomando e il sensore. yyLa luce del sole e altre fonti luminose intense possono interferire con il segnale del telecomando. Se ciò si verifica, oscurare la stanza. yyQuando si collegano dispositivi esterni come console per videogiochi, verificare che i cavi di collegamento siano sufficientemente lunghi. In caso contrario il prodotto potrebbe cadere con il rischio di lesioni alle persone o danneggiamento del prodotto stesso. yyEvitare di spegnere il prodotto scollegando il cavo dalla presa a muro. (Non usare la spina come interruttore.) Potrebbero verificarsi errori meccanici o scosse elettriche.

yySeguire le istruzioni di installazione riportate di seguito per evitare il surriscaldamento del prodotto. --Collocare il prodotto a una distanza minima di 10 cm dalla parete. --Non installare il prodotto in luoghi privi di ventilazione (ad esempio su una mensola o all'interno di un mobile). --Non installare il prodotto su un tappeto o su un cuscino. --Controllare che la ventola dell'aria non sia bloccata da una tovaglia o da una tenda. In caso contrario, si rischia un incendio. yyDopo aver guardato a lungo il televisore, evitare di toccare le aperture per la ventilazione poiché potrebbero essersi surriscaldate. Questo comportamento non influisce sul funzionamento o sulle prestazioni del prodotto. yyEsaminare periodicamente il cavo dell’apparecchio e se sono visibili danni o segni di usura, scollegarlo, interrompere l'uso dell'apparecchio e sostituire il cavo con l'esatto componente di ricambio presso un centro servizi autorizzato. yyProteggere il cavo di alimentazione da possibili danni fisici o meccanici, evitando che venga intrecciato, annodato, schiacciato, incastrato in una porta o calpestato. Prestare particolare attenzione alle prese, alle prese a muro e al punto in cui il cavo esce dall'apparecchio. yyNon premere con forza sul pannello con la mano od oggetti affilati, ad esempio unghie, matite o penne e non graffiarlo. yyEvitare di toccare lo schermo o di premere su di esso con le dita troppo a lungo. Questa operazione potrebbe provocare alcuni effetti temporanei di distorsione sullo schermo. yyQuando si pulisce il prodotto e i suoi componenti, scollegare prima il cavo di alimentazione e utilizzare un panno morbido. Non applicare eccessiva forza per evitare di graffiare o scolorire lo schermo. Non spruzzare acqua né utilizzare panni bagnati. Non utilizzare mai detergenti per vetri, lucidanti per automobili o industriali, abrasivi o cere, benzene, alcol e prodotti simili che possono danneggiare il prodotto e il suo pannello. Ciò potrebbe comportare il rischio di incendio, scosse elettriche o danneggiamento del prodotto (deformazione, corrosione o rottura). yyFinché l’unità è collegata alla presa elettrica, non è scollegata dalla sorgente di alimentazione nemmeno se viene spenta utilizzando l’interruttore. yyPer scollegare il cavo, afferrare la spina e tirare. Se si scollegano i fili all'interno del cavo di alimentazione, potrebbe svilupparsi un incendio. yyQuando si sposta il prodotto, accertarsi che sia stato spento. Quindi, scollegare i cavi dell'alimentazione, dell'antenna e tutti i cavi di collegamento. In caso contrario, vi è il rischio di danneggiare il televisore o il cavo di alimentazione, con il rischio di incendio o scosse elettriche. ITALIANO yyEvitare che la polvere si depositi sui terminali del cavo di alimentazione o sulla presa. Ciò potrebbe costituire rischio di incendio.

yyA causa del peso dell'apparecchio, si raccomanda di spostarlo o rimuoverlo dal suo imballaggio in due persone. In caso contrario, si possono subire lesioni. yyContattare il centro servizi una volta l'anno per pulire le parti interne del prodotto. La polvere accumulata può causare danni meccanici. yyPer l'assistenza, rivolgersi a personale qualificato. È necessario rivolgersi all'assistenza se l'apparecchio è in qualsiasi modo danneggiato, ad esempio in caso di danni al cavo o alla spina di alimentazione elettrica, liquidi o oggetti caduti accidentalmente all'interno dell'apparecchio, esposizione a pioggia o umidità, funzionamento non regolare o cadute. ITALIANO yySe il prodotto risulta freddo al tatto, si potrebbe verificare un leggero "tremolio" all'accensione. Si tratta di un effetto normale, che non indica un malfunzionamento del prodotto. yyIl pannello è un prodotto ad alta tecnologia con risoluzione da due a sei milioni di pixel. È possibile vedere sul pannello minuscoli puntini neri e/o altri puntini dai colori vivaci (rosso, blu o verde) delle dimensioni di 1 ppm. Ciò non indica un malfunzionamento e non incide sulle prestazioni e l'affidabilità del prodotto. Questo fenomeno si verifica anche in prodotti di terze parti e non dà diritto alla sostituzione del prodotto o a risarcimenti. yyLa luminosità e il colore del pannello possono differire a seconda della posizione di visione (sinistra/destra/alto/basso). Il fenomeno è dovuto alle caratteristiche del pannello. Non ha nulla a che vedere con le prestazioni del prodotto e non indica malfunzionamento. yyQuando un'immagine fissa (ad esempio la trasmissione del logo di un canale, di un menu a schermo o della scena di un videogioco) è visualizzata per un periodo di tempo prolungato, può danneggiare lo schermo producendo un effetto noto come "persistenza delle immagini". La garanzia non copre il prodotto per questo tipo di danno. Evitare di visualizzare un'immagine fissa sullo schermo del televisore per un periodo prolungato (2 o più ore per un LCD, 1 ora o più per un televisore al plasma). Inoltre, se si guarda a lungo il TV utilizzando il formato 4:3, può prodursi un fenomeno di persistenza delle immagini lungo i bordi del pannello. Questo fenomeno si verifica anche in prodotti di terze parti e non dà diritto alla sostituzione del prodotto o a risarcimenti. yySuoni e rumori prodotti dal televisore "Crack": il crack che si avverte quando si guarda o si spegne il televisore è generato dalla contrazione termica della plastica causata dalla temperatura e dall'umidità. Questo rumore è comune nei prodotti che prevedono la deformazione dovuta ad agenti termici. Ronzio del pannello o dei circuiti elettrici: il circuito di commutazione ad alta velocità produce un leggero rumore dovuto al passaggio di una grande quantità di energia elettrica necessaria per il funzionamento del prodotto. Il rumore varia a seconda del prodotto. Il suono generato non incide sulle prestazioni e l'affidabilità del prodotto.

MONTAGGIO E PREPARAZIONE

NOTA yy Il televisore raffigurato nell'immagine può essere diverso da quello in uso. yy Il menu OSD (On Screen Display) del TV potrebbe risultare leggermente diverso da quello mostrato in questo manuale. yy I menu e le opzioni disponibili possono essere diversi a seconda della sorgente in ingresso o del modello del prodotto utilizzati. yy In futuro possono essere aggiunte nuove funzioni al televisore. yy Il televisore può essere posto in modalità standby per ridurre il consumo energetico. Spegnere il televisore se si prevede di non guardarlo per un periodo prolungato. In tal modo si risparmierà energia elettrica. yy È possibile ridurre notevolmente il consumo energetico riducendo il livello di luminosità dell'immagine. In tal modo si riducono anche i costi complessivi di funzionamento.

MONTAGGIO E PREPARAZIONE

Verificare che nella confezione siano presenti i seguenti elementi. Se manca qualche accessorio, contattare il rivenditore locale presso il quale è stato effettuato l'acquisto. Le illustrazioni presenti nel manuale possono differire dal prodotto e dall'articolo effettivi. ATTENZIONE yy Per garantire la sicurezza e la durata del prodotto, non utilizzare prodotti pirata. yy I danni o lesioni provocati da prodotti pirata non sono coperti dalla garanzia. yy Alcuni modelli presentano una sottile pellicola sullo schermo che non deve essere rimossa. NOTA yy Gli elementi forniti con il prodotto potrebbero variare in base al modello. yy Le specifiche del prodotto o il contenuto del presente manuale possono subire modifiche senza preavviso in caso di aggiornamento delle funzioni del prodotto. yy Per un collegamento ottimale, le periferiche USB e i cavi HDMI devono essere dotati di cornici di spessore inferiore a 10 mm e larghezza inferiore a 18 mm. Se il cavo USB o la memory stick USB non sono compatibili con la porta USB del televisore, usare un cavo di estensione che supporta l'USB 2.0.

*A < = 10 mm *B < = 18 mm ITALIANO Disimballaggio

MONTAGGIO E PREPARAZIONE

MONTAGGIO E PREPARAZIONE

MONTAGGIO E PREPARAZIONE

Acquisto separato Gli elementi acquistati separatamente possono subire cambiamenti o modifiche senza preavviso ai fini del miglioramento della qualità. Per acquistare questi articoli, contattare il proprio rivenditore. I dispositivi funzionano solo con alcuni modelli. Il nome del modello o il design può cambiare in base all’aggiornamento delle funzioni del prodotto, al produttore e alle politiche. AN-MR500 Telcomando Magic Remote Dispositivo audio LG AN-WF500 Chiavetta Wi-Fi / Bluetooth AN-VC5** Telecamera per videochiamate Tag On

• È possibile utilizzare il telecomando magico e il dispositivo audio LG (wireless) solo quando si utilizza una chiavetta Wi-Fi/Bluetooth. ITALIANO

MONTAGGIO E PREPARAZIONE

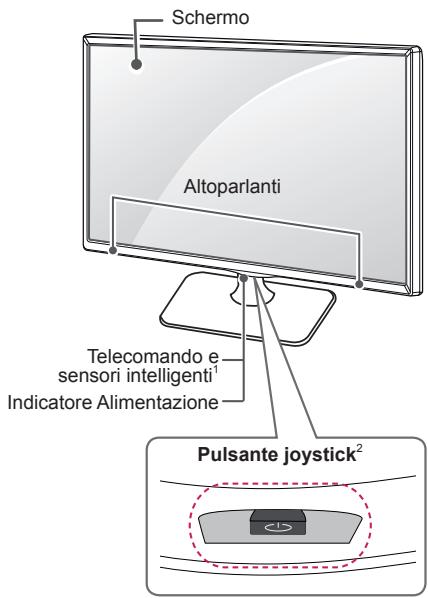

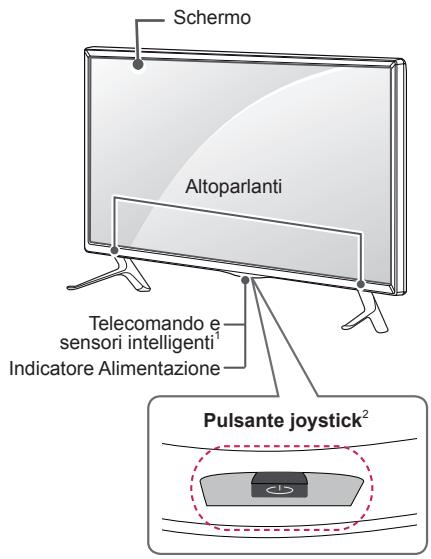

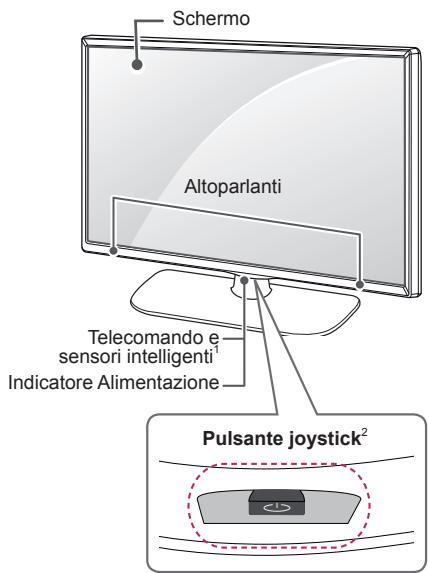

Componenti e pulsanti Tipo A : LB49**-ZH, LB57**, LB58**-ZA/ZB/ZG/ZJ, LB61** Schermo Altoparlanti Pulsante joystick2 LB49**-ZB/ZG Schermo Altoparlanti Telecomando e sensori intelligenti1 Indicatore Alimentazione Pulsante Joystickjoystick Button2 Tipo C : LB58**-ZM Schermo Altoparlanti Telecomando e sensori intelligenti1 Indicatore Alimentazione Pulsante joystick2 ITALIANO Telecomando e sensori intelligenti1 Indicatore Alimentazione Tipo B :

MONTAGGIO E PREPARAZIONE

1 Sensore intelligente - Consente di regolare la qualità dell’immagine in base all’ambiente circostante. 2 Pulsante joystick - Questo pulsante si trova sotto lo schermo del TV. NOTA yy È possibile impostare la spia dell’indicatore di alimentazione selezionando OPZIONE nei menu principali. Uso del pulsante joystick È possibile attivare le funzioni del TV, premendo o spostando il pulsante joystick verso l’alto, verso il basso, a destra o sinistra. Funzioni di base ITALIANO Accensione Quando il TV è spento, posizionare il dito sul pulsante joystick, premere una volta, quindi rilasciare il pulsante. Spegnimento Quando il TV è acceso, posizionare il dito sul pulsante joystick e tenere premuto per alcuni secondi, quindi rilasciare il pulsante. (Se il pulsante Menu si trova sullo schermo, tenere premuto il pulsante joystick per uscire dal Menu). Controllo volume Se si posiziona il dito sopra il pulsante joystick, è possibile regolare il livello del volume spostandolo verso sinistra o desta. Controllo programmi Se si posiziona il dito sopra il pulsante joystick, è possibile scorrere fra i programmi salvati spostandolo verso l’alto o verso il basso. NOTA yy Se si tiene il dito sul pulsante joystick e si preme verso l’altro, il basso, destra o sinistra, fare attenzione a non premere il pulsante joystick. Se si preme prima il pulsante joystick, non è possibile regolare il volume e i programmi salvati. Regolazione del menu Quando il Tv è acceso, premere una volta il pulsante joystick. È possibile regolare gli elementi del Menu( , , , ) spostando il pulsante joystick verso l’alto, vero il basso, a destra o a sinistra. TV spenta Consente di spegnere il TV. Impostazioni Consente di accedere al menu principale. Chiudi Consente di eliminare dalla visualizzazione le schermate e di ripristinare la modalità TV. Elenco Input Consente di modificare la sorgente in ingresso.

MONTAGGIO E PREPARAZIONE

Sollevamento e spostamento del TV

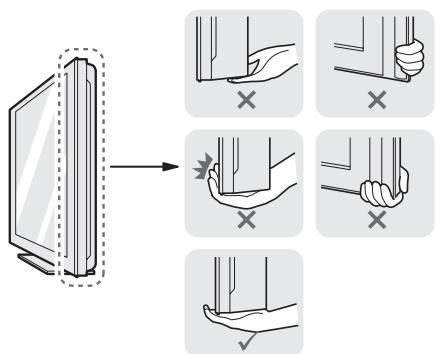

yy Per trasportare un televisore di grandi dimensioni occorrono 2 o 3 persone. yy Durante il trasporto, tenere il televisore come mostrato nell'illustrazione di seguito. Prima di sollevare o spostare il televisore, leggere le seguenti indicazioni per evitare di graffiare o danneggiare l'apparecchio e per un trasporto sicuro a prescindere dal tipo e dalle dimensioni. ATTENZIONE yy Evitare di toccare continuamente lo schermo per non rischiare di danneggiarlo. yy Durante il trasporto, non esporre il televisore a oscillazioni o eccessive vibrazioni. yy Durante il trasporto, tenere il televisore diritto, non ruotarlo su un lato o inclinarlo in avanti o verso destra o sinistra. yy Evitare di esercitare una pressione eccessiva poiché si potrebbe piegare/incurvare il telaio e, di conseguenza, danneggiare lo schermo. ATTENZIONE yy Durante l’utilizzo del TV, prestare attenzione a non danneggiare il pulsante joystick sporgente. yy Afferrare saldamente la parte superiore ed inferiore della cornice del televisore. Fare attenzione a non afferrare la parte trasparente, l'altoparlante o la griglia dell'altoparlante. ITALIANO yy Si consiglia di spostare il televisore nella scatola o con il materiale di imballaggio originale. yy Prima di sollevare o spostare il televisore, scollegare il cavo di alimentazione e tutti i cavi. yy Quando si afferra il televisore, lo schermo deve essere rivolto dall'altro lato per evitare danni.

MONTAGGIO E PREPARAZIONE

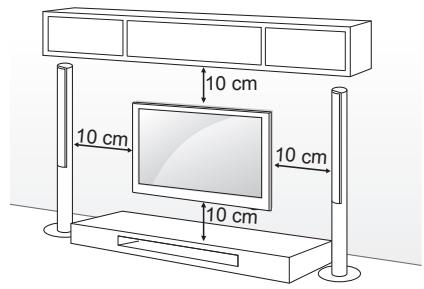

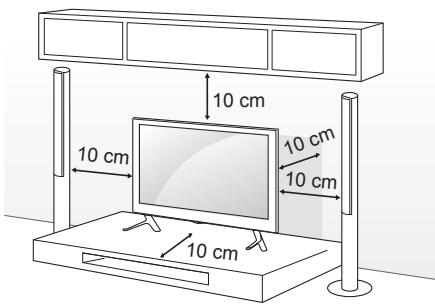

Montaggio su un tavolo 1 Sollevare ed inclinare il televisore in posizione verticale su un tavolo. -- Lasciare uno spazio (minimo) di 10 cm dalla parete per assicurare una ventilazione adeguata. Fissaggio della TV alla parete (Funzione non disponibile su tutti i modelli.) 10 cm

10 c 10 cm 10 cm ITALIANO 10 cm 2 Collegare il cavo di alimentazione alla presa a muro. ATTENZIONE yy Non posizionare il televisore vicino a fonti di calore, in quanto ciò potrebbe causare un incendio o danni. 1 Inserire e fissare i bulloni a occhiello o le staffe del televisore e i bulloni sul retro del televisore. -- Se vi sono bulloni inseriti nella posizione dei bulloni a occhiello, rimuoverli. 2 Montare le staffe con le viti sulla parete. Far corrispondere la posizione della staffa e dei bulloni a occhiello sul retro del televisore. 3 Legare strettamente i bulloni a occhiello alle staffe con una corda robusta. Assicurarsi di mantenere la corda orizzontale con la superficie piatta. ATTENZIONE yy Impedire ai bambini di arrampicarsi o aggrapparsi al televisore. NOTA yy Utilizzare un piano o un mobile sufficientemente grandi e robusti da sostenere correttamente il televisore. yy Staffe, bulloni e corde non sono forniti. È possibile acquistare gli accessori opzionali presso il rivenditore locale di fiducia.

MONTAGGIO E PREPARAZIONE

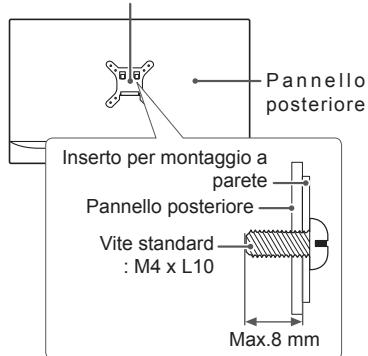

Montaggio a parete Montare attentamente la staffa per il montaggio a parete opzionale sul retro del televisore e fissare la staffa su una parete solida perpendicolare al pavimento. Per fissare il televisore su altri materiali da costruzione, contattare il personale qualificato. LG consiglia di far eseguire il montaggio a parete da un installatore qualificato esperto. 10 cm 10 cm 10 cm Accertarsi di utilizzare viti e staffe per il montaggio a parete conformi agli standard VESA. Le dimensioni standard per i kit di montaggio a parete sono descritti nella seguente tabella. Acquisto separato (Staffa per montaggio a parete) Modello VESA (A x B) Vite standard Numero di viti 22LB49** 75 x 75 M4 X L10

Staffa per montaggio a parete LSW440B

MONTAGGIO E PREPARAZIONE

NOTA ATTENZIONE ITALIANO yy Scollegare l’alimentazione prima di spostare o installare il televisore. In caso contrario, si rischiano scosse elettriche. yy Se si installa il TV al soffitto o su una a parete inclinata, potrebbe cadere e causare gravi lesioni. Utilizzare un supporto per montaggio a parete autorizzato da LG e contattare il rivenditore locale o il personale qualificato. yy Non serrare eccessivamente le viti per evitare danni al televisore e rendere nulla la garanzia. yy Utilizzare le viti e i supporti a parete conformi agli standard VESA. Gli eventuali danni o lesioni causati dall’uso errato o dall’utilizzo di un accessorio non compatibile non sono coperti dalla garanzia. yy La distanza della vite dalla superficie esterna del pannello posteriore deve essere inferiore a 8 mm. (Solo LB49**) yy Utilizzare le viti elencate nelle specifiche delle viti conformi agli standard VESA. yy Il kit per il montaggio a parete include un manuale di installazione e i componenti necessari. yy La staffa per montaggio a parete è un accessorio opzionale. È possibile acquistare gli accessori opzionali presso il rivenditore locale di fiducia. yy La lunghezza delle viti può variare in base alla staffa di montaggio a parete. Accertarsi di utilizzare la lunghezza appropriata. yy Per ulteriori informazioni, consultare il manuale fornito con la staffa di montaggio a parete. NOTA yy Solo 42LB57**, 42LB58** Inserto per montaggio a parete Pannello posteriore Inserto per montaggio a parete Pannello posteriore Vite standard : M4 x L10 Max.8 mm Staffa per montaggio a parete TELECOMANDO

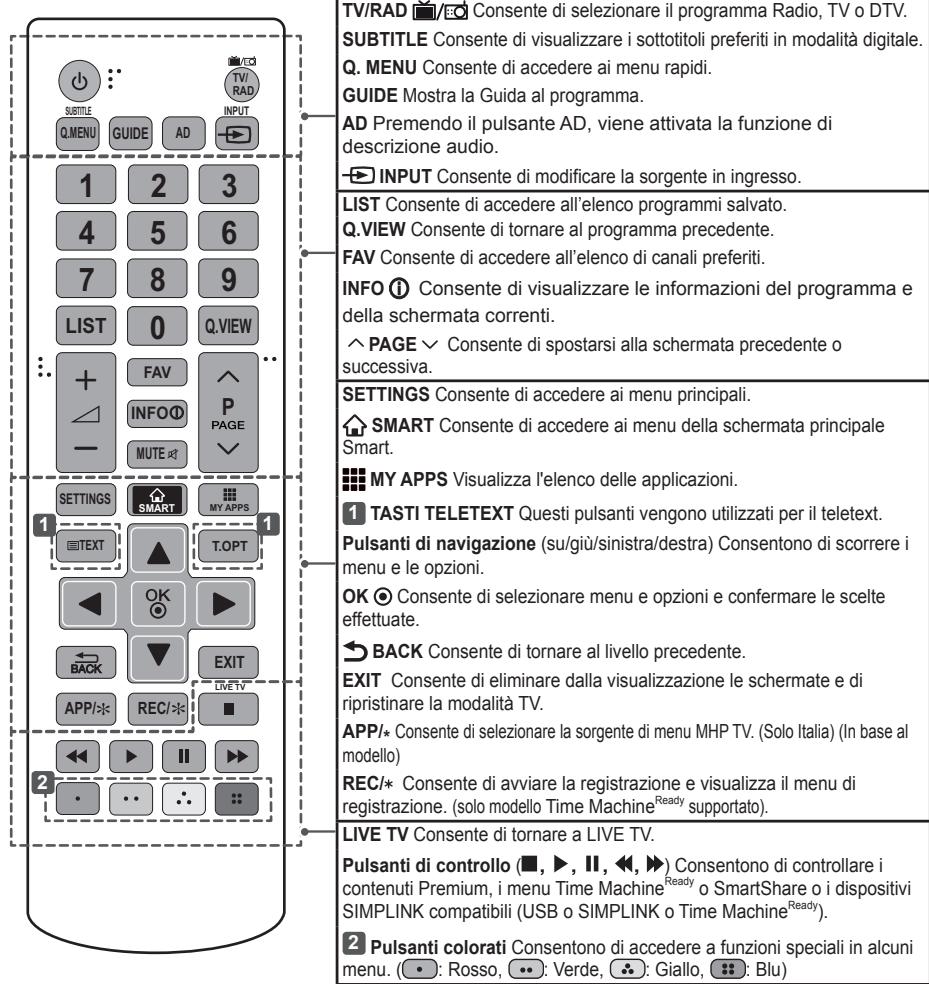

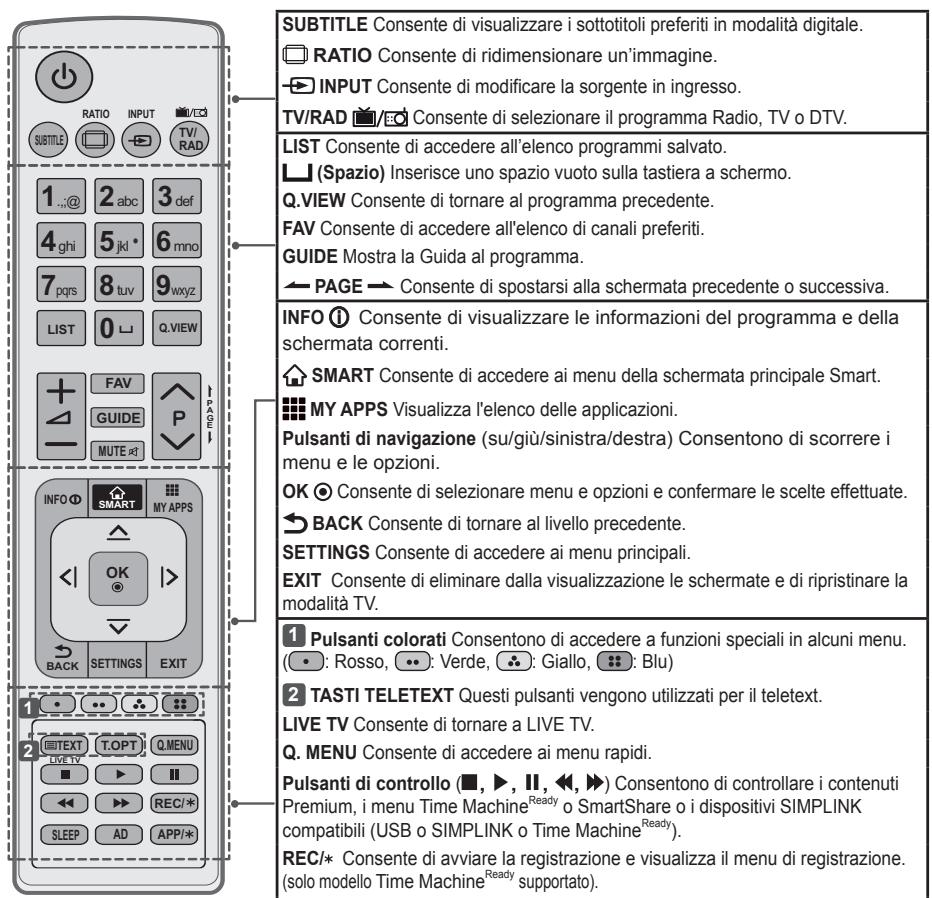

TELECOMANDO Le descrizioni nel presente manuale si basano sui pulsanti del telecomando. Leggere attentamente il presente manuale e utilizzare correttamente il televisore. Per sostituire le batterie, aprire il coperchio del vano batterie, inserire le batterie (AAA come indicato dall’etichetta all’interno del da 1,5 V) rispettando le polarità vano e chiudere il coperchio. Per rimuovere le batterie, eseguire la procedura di installazione all’inverso. oppure ATTENZIONE yy Non utilizzare batterie vecchie e nuove contemporaneamente; ciò potrebbe causare danni al telecomando. yy Il telecomando non è incluso per tutti i mercati. Accertarsi di puntare il telecomando verso il sensore sul televisore. (In base al modello) TV/ RAD INPUT SUBTITLE Q.MENU

INPUT Consente di modificare la sorgente in ingresso. LIST Consente di accedere all’elenco programmi salvato. Q.VIEW Consente di tornare al programma precedente. FAV Consente di accedere all’elenco di canali preferiti.

Consente di visualizzare le informazioni del programma e INFO della schermata correnti. PAGE Consente di spostarsi alla schermata precedente o successiva. SETTINGS Consente di accedere ai menu principali. Q.VIEW FAV INFO

SMART Consente di accedere ai menu della schermata principale Smart. MUTE SETTINGS

MY APPS Visualizza l'elenco delle applicazioni. SMART TEXT MY APPS T.OPT

1 TASTI TELETEXT Questi pulsanti vengono utilizzati per il teletext. Pulsanti di navigazione (su/giù/sinistra/destra) Consentono di scorrere i menu e le opzioni. OK Consente di selezionare menu e opzioni e confermare le scelte effettuate. EXIT LIVE TV APP/

REC/ BACK Consente di tornare al livello precedente. EXIT Consente di eliminare dalla visualizzazione le schermate e di ripristinare la modalità TV. APP/* Consente di selezionare la sorgente di menu MHP TV. (Solo Italia) (In base al modello) REC/ Consente di avviare la registrazione e visualizza il menu di registrazione. (solo modello Time MachineReady supportato). LIVE TV Consente di tornare a LIVE TV. ) Consentono di controllare i Pulsanti di controllo ( contenuti Premium, i menu Time MachineReady o SmartShare o i dispositivi SIMPLINK compatibili (USB o SIMPLINK o Time MachineReady). 2 Pulsanti colorati Consentono di accedere a funzioni speciali in alcuni : Rosso, : Verde, : Giallo, : Blu) menu. ( ITALIANO TV/RAD Consente di selezionare il programma Radio, TV o DTV. SUBTITLE Consente di visualizzare i sottotitoli preferiti in modalità digitale. Q. MENU Consente di accedere ai menu rapidi. GUIDE Mostra la Guida al programma. AD Premendo il pulsante AD, viene attivata la funzione di descrizione audio.

TELECOMANDO (In base al modello) SUBTITLE Consente di visualizzare i sottotitoli preferiti in modalità digitale. RATIO Consente di ridimensionare un’immagine. INPUT Consente di modificare la sorgente in ingresso. RATIO TV/RAD Consente di selezionare il programma Radio, TV o DTV. LIST Consente di accedere all’elenco programmi salvato. (Spazio) Inserisce uno spazio vuoto sulla tastiera a schermo. Q.VIEW Consente di tornare al programma precedente. FAV Consente di accedere all'elenco di canali preferiti. GUIDE Mostra la Guida al programma. INPUT TV/ RAD SUBTITLE 1.,;@ 2 abc 3 def 4 ghi 5 jkl 6 mno 7pqrs 8 tuv 9wxyz LIST

PAGE SMART Consente di accedere ai menu della schermata principale Smart. ITALIANO FAV

BACK SETTINGS EXIT MY APPS Visualizza l'elenco delle applicazioni. Pulsanti di navigazione (su/giù/sinistra/destra) Consentono di scorrere i menu e le opzioni.

Consente di selezionare menu e opzioni e confermare le scelte effettuate. BACK Consente di tornare al livello precedente. SETTINGS Consente di accedere ai menu principali. EXIT Consente di eliminare dalla visualizzazione le schermate e di ripristinare la modalità TV. 1 Pulsanti colorati Consentono di accedere a funzioni speciali in alcuni menu. : Rosso, : Verde, : Giallo, : Blu) 2 TASTI TELETEXT Questi pulsanti vengono utilizzati per il teletext.

Consente di spostarsi alla schermata precedente o successiva. INFO Consente di visualizzare le informazioni del programma e della schermata correnti. Q.VIEW TEXT T.OPT LIVE TV Q.MENU REC/ SLEEP

APP/ LIVE TV Consente di tornare a LIVE TV. Q. MENU Consente di accedere ai menu rapidi. Pulsanti di controllo ( ) Consentono di controllare i contenuti Premium, i menu Time MachineReady o SmartShare o i dispositivi SIMPLINK compatibili (USB o SIMPLINK o Time MachineReady). REC/ Consente di avviare la registrazione e visualizza il menu di registrazione. (solo modello Time MachineReady supportato). SLEEP Regolare il timer di spegnimento AD Premendo il pulsante AD, viene attivata la funzione di descrizione audio. APP/* Consente di selezionare la sorgente di menu MHP TV. (Solo Italia) (In base al modello)

UTILIZZO DELLA GUIDA UTENTE / MANUTENZIONE

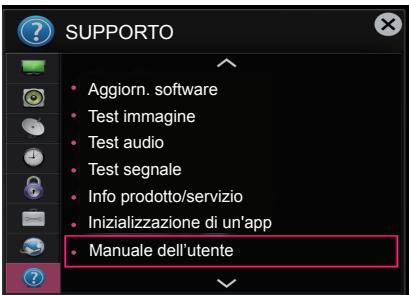

UTENTE MANUTENZIONE La guida utente consente di accedere più facilmente a informazioni dettagliate sul televisore. Pulire regolarmente il televisore per mantenerne le prestazioni ottimali e per estenderne la durata nel tempo. SMART per accedere 1 Premere il pulsante alla schermata principale Smart. 2 Selezionare Impostazioni → SUPPORTO. 3 Selezionare Manuale dell’utente e premere OK . SUPPORTO Test immagine Test audio Test segnale Info prodotto/servizio Inizializzazione di un'app Manuale dell’utente ATTENZIONE yy Innanzitutto, accertarsi di spegnere e discollegare il cavo di alimentazione e tutti gli altri cavi. yy Quando il televisore viene lasciato incustodito e non in uso per un lungo periodo, scollegare il cavo di alimentazione dalla presa a muro per evitare possibili danni derivanti da fulmini e sovratensioni elettriche. Schermo, cornice, telaio e supporto yy Per rimuovere la polvere o lo sporco leggero, pulire la superficie con un panno morbido, asciutto e pulito. yy Per rimuovere lo sporco maggiore, pulire la superficie con un panno morbido inumidito con acqua pulita o un detergente delicato diluito. Quindi, passare immediatamente un panno asciutto. ATTENZIONE yy Evitare di toccare continuamente lo schermo per non danneggiarlo. yy Non premere, strofinare o colpire la superficie dello schermo con le unghie o con oggetti affilati per non graffiarlo e provocare distorsioni delle immagini. yy Non utilizzare agenti chimici perché potrebbero danneggiare il prodotto. yy Non nebulizzare del liquido sulla superficie. In caso di penetrazione di acqua nel televisore, potrebbero verificarsi incendi, scosse elettriche o malfunzionamenti. Cavo di alimentazione Rimuovere regolarmente la polvere o lo sporco che si accumula sul cavo di alimentazione. ITALIANO Aggiorn. software Pulizia del televisore

ITALIANO Problema Soluzione Impossibile controllare la TV con il telecomando. yy Controllare il sensore del telecomando sul prodotto e riprovare. yy Verificare la presenza di eventuali ostacoli tra il televisore e il telecomando. yy Controllare che le batterie siano ancora cariche e correttamente inserite ( su Non viene visualizzata alcuna immagine e non è prodotto alcun suono. yy Controllare che la TV sia accesa. yy Verificare che il cavo di alimentazione sia collegato ad una presa a muro. yy Verificare se esiste un problema nella presa a muro collegando altri prodotti. La TV si spegne improvvisamente. yy Controllare le impostazioni di controllo dell'alimentazione. L'alimentazione potrebbe essere stata interrotta. yy Verificare se la funzione Standby automatico(In base al modello)/ Spegnimento/Timer Spegnimento è attiva nelle impostazioni TEMPO. yy In mancanza del segnale, il televisore si spegne automaticamente dopo 15 minuti di inattività. Durante il collegamento al PC (HDMI / DVI), viene visualizzato il messaggio “Nessun segnale” o “Formato non valido”. yy Spegnere/accendere la TV utilizzando il telecomando. yy Ricollegare il cavo HDMI. yy Riavviare il PC con la TV accesa.

SPECIFICHE TECNICHE (In base al modello) Specifiche tecniche del modulo Wireless LAN (TWFM-B006D) Standard IEEE802.11a/b/g/n Gamma di frequenza Potenza in uscita (Max.) Da 2400 a 2483.5 MHz Da 5150 a 5250 MHz Da 5725 a 5850 MHz (Fuori dall’UE) 802.11a: 11 dBm 802.11b: 14 dBm 802.11g: 10.5 dBm 802.11n - 2.4 GHz: 11 dBm 802.11n - 5 GHz: 12.5 dBm yyPoiché il canale della banda utilizzato dal paese potrebbe essere diverso, l’utente non può modificare o regolare la frequenza operativa; il prodotto viene impostato in base alla tabella di frequenza regionale. yyQuesto dispositivo deve essere installato e utilizzato a una distanza minima di 20 cm dal corpo. Inoltre, questa frase è concepita come dichiarazione generale per considerazioni sull’ambiente di utilizzo.

Le specifiche del prodotto precedentemente indicate possono subire modifiche senza preavviso in seguito all’aggiornamento delle funzioni del prodotto. 22LB49** 22LB490B-ZG 22LB490U-ZG 22LB491U-ZB 22LB498U-ZG 22LB4900-ZA 22LB490B-ZH 22LB490U-ZA 22LB490U-ZH 22LB490V-ZA Con supporto (mm) 506 x 354 x 141 506 x 345 x 129 Senza supporto (mm) 506 x 310 x 55,8 506 x 310 x 55,8 Con supporto (kg) 3,1 3,0 Senza supporto (kg) 2,9 2,9 MODELLI Dimensioni (L x A x P) Peso Requisiti di alimentazione 19 V Consumo elettrico 42 W 2,0 A 19 V Adattatore CA/CC Produttore : Lien Chang Modello : LCAP35 Produttore : APD Modello : DA-48F19 2,0 A ITALIANO 42 W Ingresso: AC 100-240 V~ 50/60 Hz Uscita: 19 V 2,53 A 28LB49** MODELLI 28LB490B-ZG 28LB490U-ZG 28LB491U-ZB 28LB498U-ZG 28LB4900-ZA 28LB490B-ZH 28LB490U-ZA 28LB490U-ZH 28LB490V-ZA Dimensioni (L x A x P) Con supporto (mm) 638 x 430 x 175 638 x 422 x 160 Senza supporto (mm) 638 x 389 x 56,8 638 x 389 x 56,8 Peso Con supporto (kg) 4,6 4,4 Senza supporto (kg) 4,3 4,3 Requisiti di alimentazione 19 V 2,7 A 19 V Consumo elettrico 55 W Adattatore CA/CC Produttore : Lien Chang Modello : LCAP39 Produttore : APD Modello : DA-65G19 55 W Ingresso: AC 100-240 V~ 50/60 Hz Uscita: 19 V 3,42 A 2,7 A

23,0 Requisiti di alimentazione AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz Consumo elettrico 140 W Dimensione modulo CI (L x A x P) Condizioni ambientali 150 W 100,0 mm x 55,0 mm x 5,0 mm Temperatura di funzionamento Da 0 °C a 40 °C Umidità di funzionamento Inferiore all’80 % Temperatura di stoccaggio Da -20 °C a 60 °C Umidità di stoccaggio Inferiore all’85 % TV digitale (In base al modello) TV analogica (In base al modello) Sistema televisivo DVB-T(DVB-T/T2*) DVB-C DVB-S/S2* PAL/SECAM B/G/I/D/K

• Solo modelli che supportano DVB-T2/C/S2 ITALIANO 55LB610V-ZU Dimensioni (L x A x P)

(Solo LB49**) ITALIANO
