MANUALE UTENTE GHW67BK GLEM

io cucino con GLEMGAS la buona cucina italiana

Fig.1

Fig.2

Recirculating mode only
Fig.3

277
200

C

Fig.4

Fig.5

Fig.6

Fig.7

Fig.8

Fig.10

Fig.9

ENGLISH

EN

GENERAL INFORMATION

Leggere attendamente il contentuto del presente libretto in quanto fornisce importantiindicazioni riguardanti la sicurezza di installmente, d'uso e di manutenzione.Conservare il libretto per agli ulterioriore consultazione.

ISTRUZIONI PER L'INSTALLAZIONE

Questa cappa è predisposta per essere installata sopra un piano di cottura fissandola al muro e può essere utilizzata in 2 modalità:

• ASPIRANTE: l'aria aspirata viene purificata atraverso i filtri antigrasso metallici e convogliata all'esterno attraverso un tubo.
• FILTRANTE: l'aria aspirata viene purificata attraverso i filtri antigrasso e i filtri a carbone attivo. L'aria viene infine rimessa nell'ambiente interno.

A causa delle complessità dell'apparecchio si consiglia che l'installazione venga effettuata da personale specializzato, rispettoando tutte le normative vigenti ed in particolare quale relative allo scarico dell'aria da evacuire.

Il produttore declina qualsi responsabilità per danni dovuti ad una installatione non corretta o non conforme alle regole dell'arte.

SICUREZZA

-La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 40cm in caso di cucine elettriche e di 65cm in caso di cucine a gas o miste. In caso di cucine a gas o miste è possibile installare la cappa a 65 cm dal filtrto antigrassi.

Se le istruzioni di installmente del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerneconto. (Fig.10).

• Se dovesse essere usato un tubo di connessione composto di due o più parti, la parte superiore deve essere all'esterno di

Non collegare lo scarico della cappa ad un condotto in cui circoli aria calda o utilizzato per evacuare fumi degli apparecchi alimentati da un'energia diversa da quella elettrica.
- Nel caso in cui nella stanza vengano utilizzati sua cappa che apparecchi non azionati da energia elettrica si deve provedere a create una arezione sufficiente dell'ambiente.
- Per i vari montaggi utilizzare viti e tasselli ad espansione idonei al tipo di muro (es. cemento armato, cartongesso, ecc). Nel caso in cui le viti e i tasselli siano forniti in dotazione con il prodotto accertarsi che siano idonei per il tipo di parete in cui deve essere fissata la cappa.

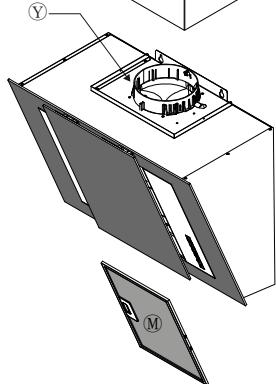

LISTA COMPONENTI > vedi Fig.2

FISSAGGIO DELLA CAPPA ALLA PARETE

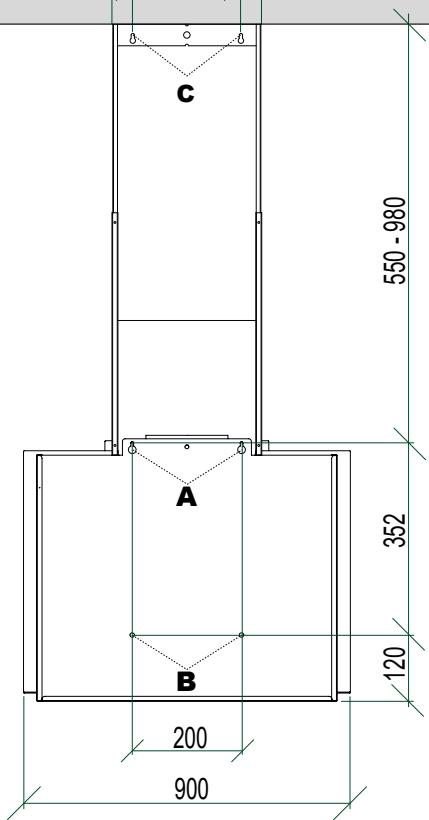

• Eseguire i fori A-B-C rispettando le quote indicate(Fig.3).

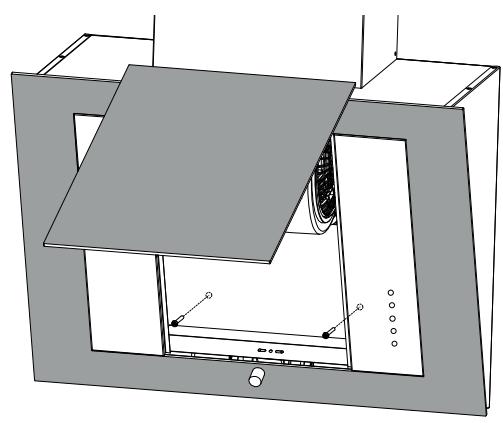

• Appendere la cappa alla parete utilizzato i fori A (Fig.5).

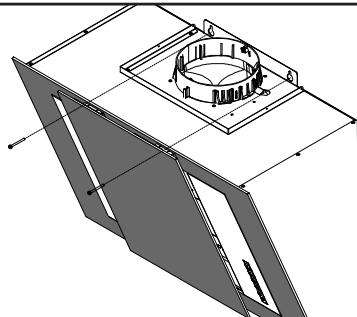

• Fissare definitivement la cappa utilizzato i fori di sicurezza B (Fig.6).
• Collegare, mediante un tubo di raccordo, la flangia Y di Ø150 mm (Fig.2) al foro di scarico. Nel caso in cui l'appartamento si dotato di una condotta esterna per l'aria di Ø120 mm applicare il raccordo riduzione in dotazione.

(non eseguire le suddette operazioni per la versione filtrante).

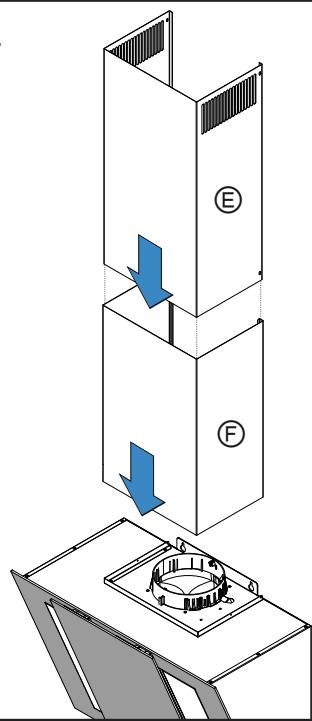

• Infilare il raccordo superiore E all'interno del raccordo inferiore F. Inserire i due raccordi sul corpo della cappa (Fig.7A).
• Bloccare la staffa Z (Fig.8) al muro tramite i fori C.

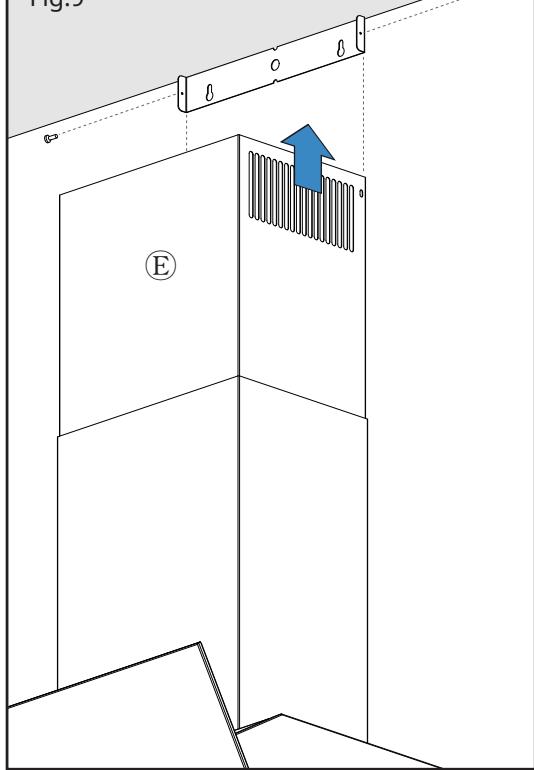

• Far scorrere il raccordo superiore E verso l'alto e bloccarlo con le apposite viti sui fori della staffa Z precedentemente fissata al muro (Fig.9).

MODALITA FILTRANTE

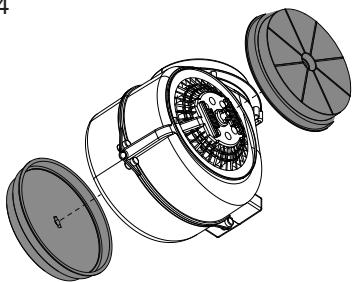

Per trasformare la cappa da versione aspirante a versione filtrante, posizionare i filtri a carboni attivi ai lati del motore, al centro e ruotarli fino all'arresto (fig.4-L).

CONNECTION ELETTRICA

Verificare che il voltaggio della rete sia sufficiente e conforme ai dati relativi all'alimentazione della cappa individati nella targhetto all'interno dell'apparecchio.

CONTROLLO FUNZIONALE

Verificare l'accensione del motore nelle 3 velocita' e l'illuminazione.

ISTRUZIONI PER L'USO

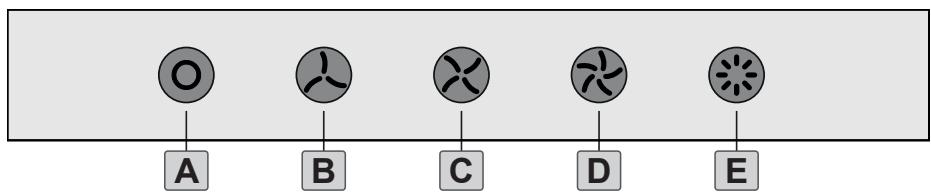

COMANDI TOUCH su acciaio Inox (Fig.1)

ON/OFF aspirazione cappa

Avvio in 1° Velocità

Avvio in 2° Velocità

Avvio in 3° Velocità

Luce ON/OFF

AVVERTENZE

• Non fare cucine alla fiamma除去 la cappa.
• Nel caso in cui nella stanza vengano utilizzati simultaneamente sua la cappa che altri appearecchi non alimentati da energia elettrica, bisogna provedere ad areare il locale.

• Evitare fornelli accesi liberi (non utilizzati).

• Controllare costamente i cibi fritti per evitare che l'olio surriscaldato prenda fuoco.
  Non toccare le lampade dopo o durante l'uso.

• Non cercare di controllare i filtri con la cappa in funzione.
• Limitare l'uso della cappa a cui che è stata progettata: abbattere gli odori di cucina. Non utilizzarla per altri impieghi.
• Si consiglia diMETTERe in funzione la cappa poco prima di procedere a qualsiasi operazione di cottura e di lasciarla in funzione dopo la cottura per almeno 10 minuti e comunique fino a quando agli odore non sia scomparso.

PULIZIA E MANUTENZIONE

• Il buon funzionamento della cappa è condizionato dall'assiduità con cui sono effettuate le operazioni di manutenzione, in modo particulare, del filtro antigrasso, e del filtrto al carbone attivo.
• Prima di procedere a qualsiasi operazione di pulizia scollegare l'apparecchio dal collegamento elettrico sfilando la spina o agenda sull'interruptore generale.
• Pulire frequentlymente tutti i depositi sul ventilatore, sui filtri antigrasso, e sulle altre superfici, usando un panno inumidito con alcool denaturato o detersivi liquidi neutri non abrasivi.
• Utilizzare solo ed esclusivamente un panno umido e detersivo liquido neutro.
• Evitare panni e spugne bagnate, getti d'acqua, diluenti, solventi, alcol e sostanze abrasive.

FILTRI ANTIGRASSO METALLICI (Fig.2M)

I filtri antigrasso hanno il compito di trattenere le particelle grasse in suspensione nell'aria, pertanto sono soggetti ad intasarsi in tempi variabili relativamente all'uso dell'apparecchio.

In anni caso, per prevenir il pericolo di eventuali incendi, al massimo dopo 2 mesi è necessario pulire i filtri esuguendo le seguenti operazioni:

• Togliere i filtri alla cappa e lavarli con una soluzione di acqua e detergente liquido neutro, lasciando rinsivenire lo sporco.

• Sciacquare abbondamente con acqua tiepida e lasciare asciugare.

I filtri possono essere lavatianche in lavastoviglie. Dopo alcuni lavaggi si possono verificare delle alterazioni del colore. Questo non da diritto a reclamo per l'eventuale sostituzione dei pannelli.

FILTRI AL CARBONE ATTIVO (Fig.2L)

I filtri al carbone attivo servono per depurare l'aria che verrà rimessa nell'ambiente.

La saturazione del carbone attivo dipende dall'uso più o meno prolongato dell'apparecchio, dal tipo di cucina e alla regolarità con cui viene effettuata la pulizia del filtro antigrasso.

I filtri non sono lavabili o rigenerabili e devono essere sostituiti agli quattro mesi al massimo.

Per il estrarre ilhetto carbone è necessario:

• smontare i filtri antigrasso metallici (Fig.2M).
• estrarre i 2 filtricarbone ruotandoli (Fig.4)

ILLUMINAZIONE

Sostituzione lampade

La cappa è dotata di un sistema di illuminazione basato sulla technologia LED. I LED garantiscono una illuminazione ottimale, una durata fino a 10 volte maggiore delle lampade tradizionali e consentono di risparmiare il 90% di energia elettrica.

Per la sostituzione rivolgersi al servizio assistenza tecnica.

SPECIFICETECNICHE

• STRUTTURA IN ACCIAIO INOX
• CAPPA CON CANNA FUMARIA REGOLABILE IN ALTEZZA
• IMPIANTO ELETTRICO A NORME INTERNAZIONALI
  -3VELOCITA'DI ESERCIZIO
• IMPIANTO ILLUMINAZIONE: 2 lampade LED (2W)

Dismissione degli elettrodomestici

La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel

normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

SI DECLINA OGNI RESPONSABILITA PER EVENTUALI DANNI PROVOCATI DALLA INOSSERVANZA DELLE SUDDETTE AVVERTENZE. LA GARANZIA NON E' VALIDA NEL CASO DI DANNI DERIVANTI DALLA INOSSERVANZA DELLE SUDDETTE AVVERTENZE.
