MANUALE UTENTE AHV972BK AIRLUX

INFORMAZIONI SULLA SICUREZZA 3

CARATTERISTICHE 6

INSTALLAZIONE 8

USO 18

PULIZIA E MANUTENZIONE 20

INDEX

EN

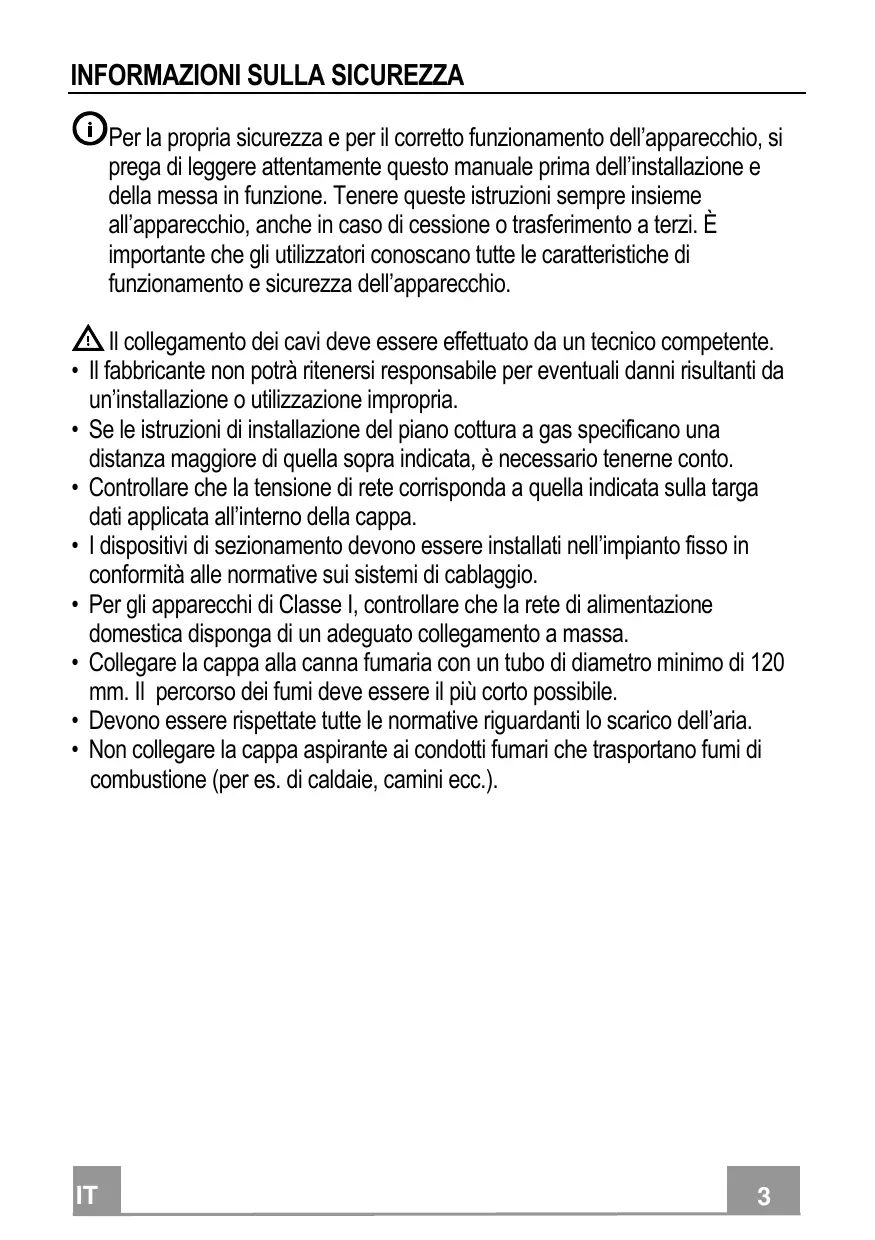

Per la propria sicurezza e per il corretto funzionamento dell'apparecchio, si prega di leggere attendamente questo manuale prima dell'infallazione e della messa in funzione. Tenere queste istruzioni sempre insieme all'apparecchio,anche in caso di cessione o trasferimento a terzi. E importante che gli utilizzatori conoscano tutte le caratteristiche di funzionamento e sicurezza dell'apparecchio.

Il collegamento dei cavi deve essere effettuato da un technique competente.

• Il fabbricante non potrà ritenersi responsable per eventuali danni risultanti da un'installazione o utilizzazione impropria.
• Se le istruzioni di installmente del piano cottura a gas specificano una distanza maggiore di quella sopraindicata, è necessario tenerneconto.
• Controllare che la tensione di rete corrisponda a quella indicata sulla targa dati applicata all'interno della cappa.
• I dispositiivi di sezionamento devono essere installati nell'impianto fisso in conformità alle normative sui sistemi di cablaggio.
• Per gli appearecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa.
• Collegare la cappa alla canna fumaria con un tubo di diametro minimo di 120 mm. Il percorso dei fumi deve essere il più corto possibile.
• Devono essere rispettotte tutte le normative riguardanti lo scarico dell'aria.

• Non collegare la cappa aspirante ai condotti fumari che trasportano fumi di combustione (per es. di caldaie, camini ecc.).

• Se la cappa è utilizzata in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati alla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale alla cappa.

• L'aria non deve essere evacuataattraverso un condottoutilizzato per lo scarico dei fumi da appearecchi di combustione alimentati a gas o altri combustibili.
• Il cavo di alimentazione, se danneggiato, deve essere sostituito dal fabbricante o da un technician del servizio assistenza.
• Collegare la spina ad una presa di tipo conforme alle normative vigenti e in posizione accessibile.
• Relativamente alle misure tecniche e di sicurezza da adottare per lo scarico dei fumi è importante atteneri scrupolosamente ai regolamenti stabiliti dalle autorità locali.

AVVERTENZA: prima di installare la cappa, rimuovere le pellicole di protezione.
- Usare solo viti e minuteria di tipo idoneo per la cappa.
AVVERTENZA: la mancata installatione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni cui lo comportare rischi di scosse elettriche.
- Non osservare direttamente con strumenti ottici (binocolo, lente d'ingrandimento....).
- Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio.
- Questo apparecchio più essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, purché attendamente sorvegliati e struitti su come utilizzato in modo sicuro l'apparecchio e sui pericolì che ciò comporta. Assicurarsi che i bambini non giochino con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere effettuate da bambini, a meno che non siano sorvegliati.
- Sorvegliare i bambini, assicurandosi che non giochino con l'apparecchio.

• L'apparecchio non deve essere utilizzato da persona (bambini compresi) con ridotte capacité psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, a meno che non siano attentamente sorvegliate e istruite.

Le parti accessibili sono diventare molto calde durante l'uso degli appearecchi di cottura.

• Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo di incendio). Vedere il paragrafo Manutenzione e pulizia.

• Deve essere presente un'adeguata ventilazione nel locale quando la cappa è utilizzata contemporaneamente ad apparente che usilzzano gas o altri combustibili (non applicabile ad apparente che scaricano unicamente l'aria nel locale).

• Il significato sul prodotto o sulla sua confezione indica che il prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposto centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuirà a prevenir potenziali consequences negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadeguato. Per informazioni più dettagliate sul riciclaggio di quello prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove è stato acquistato il prodotto.

Salita/discesa dell'apparecchio Pericolo di lesioni!

Pericolodi schiacciamento durante la salute e la discesa dell'apparecchio. Durante la salute e la discesa dell'apparecchio, non sostare mai nell'area di movimento dello stesso. Tenere i bambini a distanza di sicurezza.

• Questa cappa aspirante più essere utilizzata in combinazione con un piano cottura a gas dotato delle seguenti caratteristiche:
• Potenza massima 12,4 kW
• 5 fuochi come illustrato nella figura.

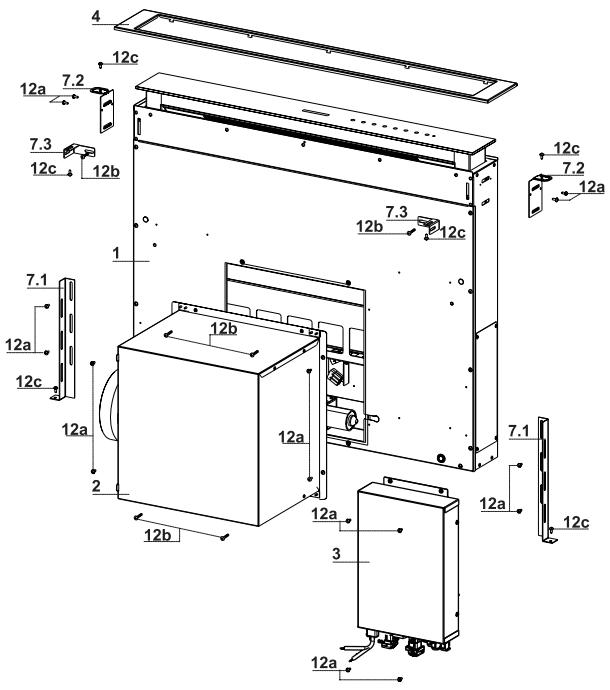

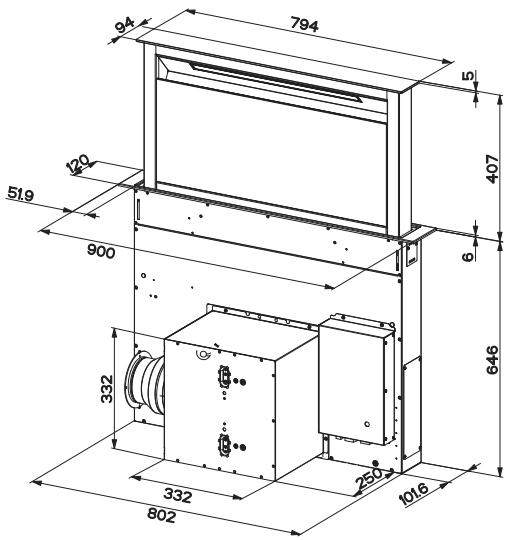

Componenti

Rif.	Q.tà	Componenti di Prodotto
1	1	Corpo Cappa completo di: Comandi, Luce, Filtrì
2	1	Gruppo Motore
3	1	Gruppo Elettrico
4	1	Cornice Frontale
Rif.	Q.tà	Componenti di Installazione
7.1	2	Staffa Fissaggio al Fondale
7.2	2	Staffa Fissaggio al Piano
7.3	2	Staffa Laterale
12a	16	Viti 3,5 x 9,5
12b	6	Viti M4 x 8
12c	6	Viti 4 x 15
	Q.tà	Documentazione
	1	Libretto Istruzioni

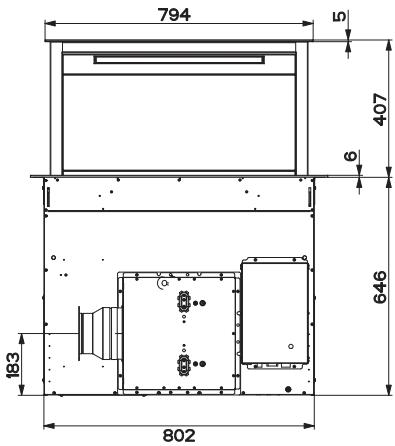

Questa Cappa è predisposta per essere installata internamente al mobile della cucina in:

• Versione Aspirante: Evacuatione esterna.
• Versione Filtrante: Ricircolo interno.

Sequenza operazioni Installazione

• Foratura Piano e Montaggio Cappa
• Connessioni
• Controllo Funzionale
• Smaltimento Imballi

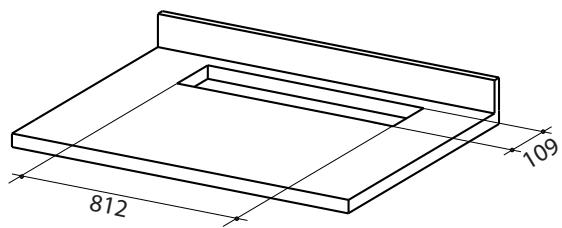

Foratura Piano di supporto

IMPORTANT

La distance minima tra il foro praticato per i piano di cottura e quello per l'apparecchio di aspi-razione deve essere di almeno 3 - 5cm in funzione della resistenza del materiale utilizzato per il top.

• La Cappa nasce predisposta per il montaggio frontale del Gruppo Motore.

• Se la predispositione del mobile della cucina è differente e bisogna prevalere il montaggio del Gruppo Motore sul retro, va smontato il Tappo più fissato sul retro del Corpo Cappa e rimontato frontalmente, riposizione anche il Cavo con Passacavo per il collegamento del Motore utilizzando l'asola predisposta su ciascun lato (A).

Prima di continuare va fissato il Gruppo Motore al Corpo Cappa (Vedi paragrafo Fissaggio Gruppo Motore).

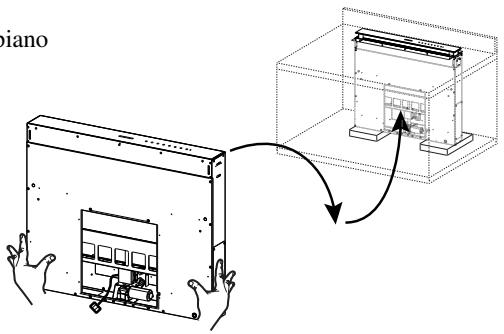

• Infilare il Corpo Cappa da quello nel piano di supporto precedentamente forato.

• Con l'auto di un supporto alzare il Corpo Cappa finché il frontale non fuoriesce dal Piano.

• Infilare le Staffe 7.2, come indicato in figura, nelle apposite asole e fissarle con le Viti 12a in dotazione.

• Centrare il Corpo Cappa rispetto all'asola del Piano Cottura.
• Fissare con 2 Viti 12c in dotazione il Corpo Cappa al Piano etogliere i supporti.

Attenzione:

Se a causa del materiale del piano cottura non fosse possibile avvitare le viti 12c, usare una piccola quantità di silicone per incollare le Staffe 7.2 al piano e lasciare asciugare bene prima di continuare con l'installazione.

• Infilare le Staffe 7.2, come indicato in figura, nelle apposite asole e fissarle con le Viti 12a in dotazione.

• La Cappa nasce predisposa per il montaggio frontale del Gruppo Motore.

• Se la predisposizione del mobile della cucina è differente e bisogna prevedere il montaggio del Gruppo Motore sul retro, va smontato il Tappo più fissato sul retro del Corpo Cappa e rimontato frontalmente, riposizionareanche il Cavo con Passacavo per il collegamento del Motore utilizzato l'asola predisposta su ciascun lato (A).

• Infilare il Corpo Cappa nel piano cottura precedentamente forato.
• Centrare il Corpo Cappa rispetto all'asola del Piano Cottura.

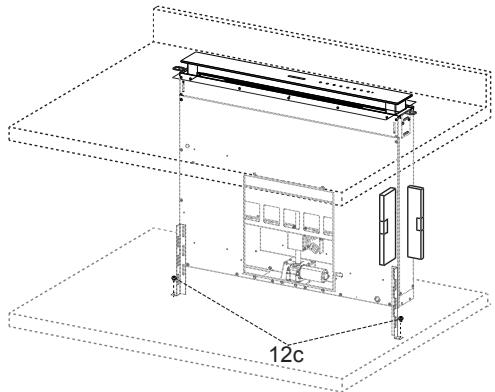

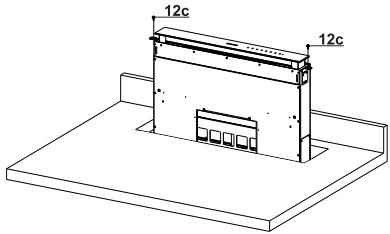

• Fissare con 2 Viti 12c in dotazione il Corpo Cappa.

Attenzione:

Se a causa del materiale del piano cottura non fosse possibile avvitare le viti 12c, usare una piccola quantità di silicone per incollare le Staffe 7.2 al piano e lasciare asciugare bene prima di continuare con l'installazione.

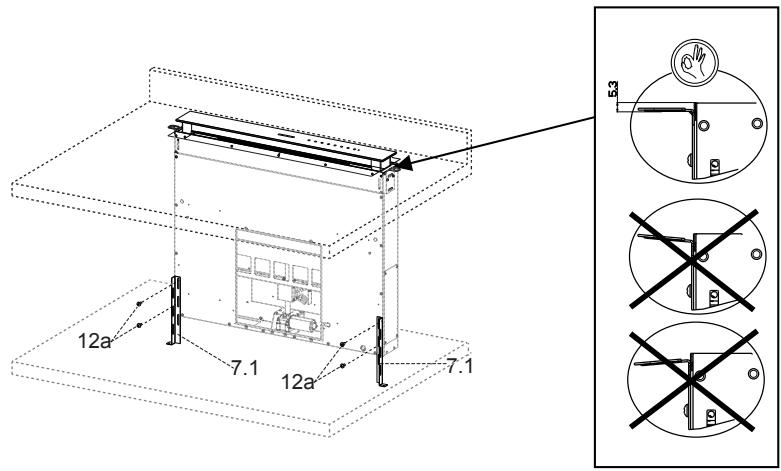

• Fissarle frontalmente le staffe 7.1 al Corpo Cappa con le Viti 12a in dotazione.
• Prima di serrare definitivamente le Staffe effettuare le regolazioni che permetteranno alle staffe di appoggiare sulla base inferiore del piano evitando la deformazione delle staffe superiori 7.2 come indicato in figura.

• Con l'auto di una Livella, livellare vertically il Corpo Cappa e fissarlo con 2 Viti 12c in dotazione al Piano Inferiore.

• Fissare definitivement le Viti 12a.

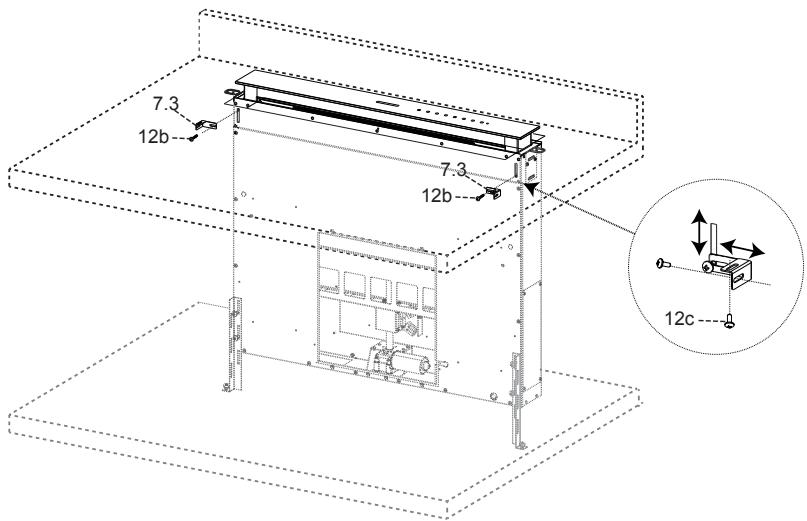

• Avvitre le staffe 7.3 al Corpo Cappa con le Viti 12b in dotazione senza stringerle.

• Avvitre con le Viti 12c in dotazione l'altra parte delle staffe 7.3 o alle pareti laterali del mobile o la parte inferiore del piano cottura.

• Fissare definitivement le Viti 12c e 12b.

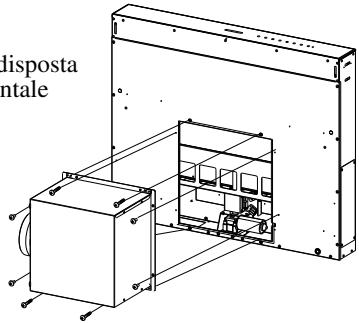

• L'installazione del Gruppo Motore (1) in posizione frontale o posteriori va decisa in base alla predisposizione del Mobile da cucina, verificando il giusto posizionamento del Tappo.

• Successivamente, in base a dove è stato ricavato il foro d'uscita dell'aria sul mobile, è possibile ruotare il Gruppo Motore di 90^ in 90^ al fine di permettere l'uscita dell'aria su tutti e 4 i lati in corrispondenza di quello del Mobile (2).

• Collegare il connettore proveniente dal Corpo Cappa alla connessione del Gruppo Motore.

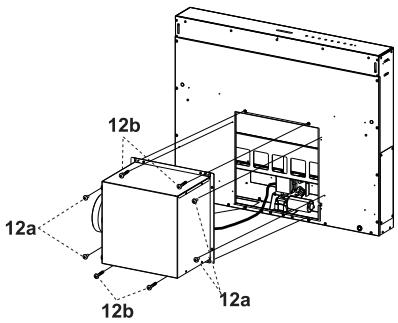

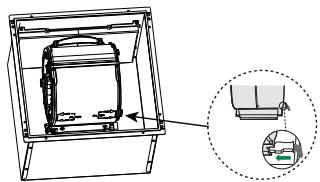

• Avvitare successivement il Gruppo Motore al Corpo Cappa con le Viti 12a e 12b in dotazione come indicate in figura.

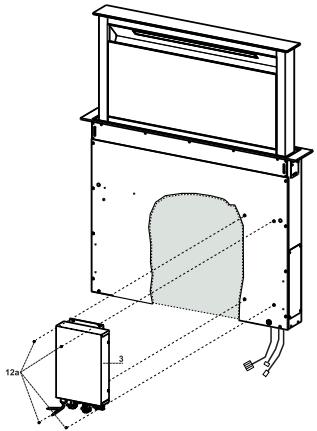

• Collegare i Cavi Elettrici che escono alla parte destra inferiore del Corpo Cappa ai Connettori sul Gruppo Elettrico.
• Ogni Connettore dei Cavi ha il suo corrispondente sul Gruppo Elettrico, quando prestare attenzione a non sbagliarsi sui collegamenti.

• Fissare il Gruppo Elettrico al Corpo Cappa con le Viti 12a in dotazione.

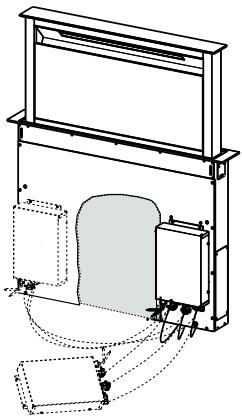

• La posizione individata in figura è solo un'opzione, in quanto a necessità può essere montataanche sullinasistra del Corpo Cappa o addirittura lasciata libera sulla base del mobile qualora non ci fosso impedimenti strutturali o di sicurezza.

Attenzione.: Non installare il prodotto lasciando la scatola elettrica a contatto con il pavimento.

USCITA ARIA VERSIONE ASPIRANTE

Per installatione in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di 150 o 120mm , la cui scelta è lasciata all'installatore.

• Per collegamento con tubo 120mm , insere la Flangia di riduzione 9 sull'Uscita del Corpo Cappa.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
• Togliere eventuali Filtri Antiodore al Carbone attivo.

USCITA ARIA VERSIONE FILTRANTE

• Collegare la Flangia al foro di uscita dell'Aria con un tubo rigido o flessibile di 120 o 150mm .
• Per collegamento con tubo 120, insere la Flangia di riduzione 9 sull'uscita del corpo cappa.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
• Fissare la Griglia direzionata 8 sull'uscita con 2 Viti 12e (2,9 x 9,5) in dotazione.
• Assicurarsi della presenza dei Filtri antidore al Carbone attivo (Vedi paragrafo Manutenzione Filtri al Carbone Attivo).

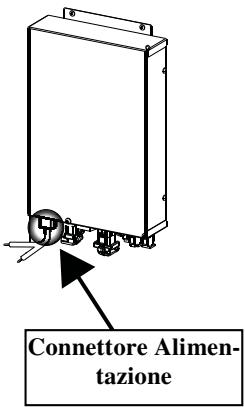

CONNECTION ELETTRICA

• Collegare la Cappa all'Alimentazione di Rete interponendo un Interruttore bipolare con aperture dei contatti di almeno 3mm .

• Alzare il Corpo Mobile della Cappa (Vedi paragrafo Uso) sostanto di quale centimetro.
• Per bloccare il movimento è sufficiente fare una pressione verso il basso sul Corpo Mobile che si sta alzando.

Attenzione: Mai bloccare l' Anta scorrevole durante le fasi di aperture o chiusura, tranne che nella fase per il montaggio della cornice.

Rimuovere le protezioni in spugna dagli angoli del Vetro.

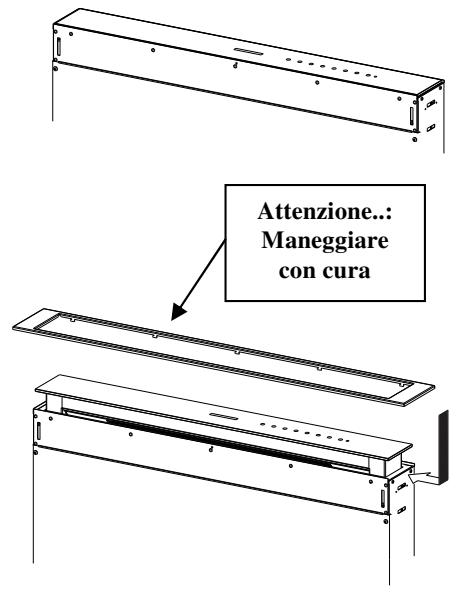

- Prendere la Cornice Frontale ed inflilarla dall' alto facendo attenzione che le sue linguette si insertiscano nelle asole predisiposto sulla Cappa e farlo scorrere verso sinistra.

Attenzione... Tutte le linguette devono essere inserte.

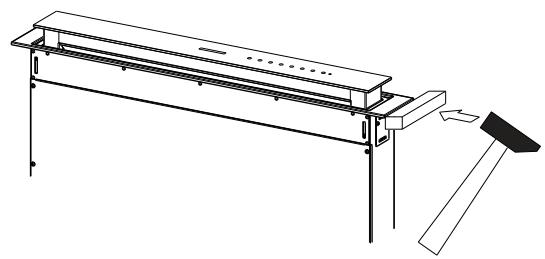

• Battere sulla Cornice Frontale da Destra verso Sinistra con l'aiuto di un arnese (Martello) fino a battuta.
  Per non rovinarla si può usare un elemento (pezzo di legno a misura) tra il martello e la Cornice Frontale.
• Fare riferimento al Paragrafo Uso per riportare il Corpo Mobile in posizione Standard.

• Aprire l'Anta della Cappa (Vedi Paragrafo Uso).

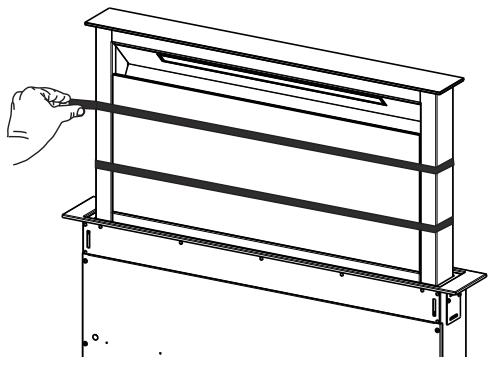

• Togliere le 2 strisce di nastro adesivo che assicurano il pannello solo durante il trasporto.

	L	4lb	3	2	1	△	▲
|	|	|	|	|	|	|	|
A	B	C	D	E	F	G	H

Quadro comandi

Tasto	Funzione	Tasto Led
A	Il tasting Funzioni solo ad Anta Aperta.
	Pressione Breve = Accende/Spegne le Luci alla massima intensità.
	Pressione di 2 Secondi = Accende/Spegne le Luci di Cortesia.
B	Funzione solo ad Anta Aperta.Pressione breve = Attiva/Disattiva il Delay, lo sperimentato automatico ristardato di 30', del Motore e dell'Impianto di Iluminazione da qualsiasi Velocità. Si disattiva premendo il medesimo tasto, spegnendo il motore o chuidendo l'anta.	Acceso Tasto Led B + il Tasto della Velocità impostata.
	Funzione sa ad Anta Chiusa che Aperta.Pressione di 2 Secondi = Con l'allarme filtri in corso si effettua il Reset dell'Allarme Filtri, tutti i led lampeggiano 3 volte. Tali segnalazioni sono visibili solo a motore spento.	Tasto Led Fisso:Segnala la necessità di lavare i filtri antigrasso metallici. L'allarme entra in funzione dopo 100 ore di lavoro effettivo della Cappa.Tasto Led Lampeggiante:Segnala la necessità di sostituire i filtri al carbone attivo e devonoanche essere lavati i filtri antigrasso metallici. L'allarme entra in funzione après 200 ore di lavoro effettivo della Cappa.
C	Funzione solo ad Anta Aperta.Pressione breve = Attiva la quarta velocità.	Tasto Led Fisso.
	Funzione solo ad Anta Aperta.Pressione di 2 Secondi = Abilita/Disabilita la velocità Intensiva. Tale velocità è temporizzata a 6 minuti. Al terminel del tempo il systema ritorna alla velocità precedentemente impostata.Si disattiva premendo il medesimo tasto, spegnendo il motore o chiudendo l'anta.	Tasto Led Lampeggiante.
D	Funzione solo ad Anta Aperta.Atta la terza velocità.	Tasto Led Fisso.
E	Funzione solo ad Anta Aperta.Atta la seconda velocità.	Tasto Led Fisso.
	Funzione sa ad Anta Chiusa che Aperta con Motore + Luci = Off.Pressione di 4 Secondi = Abilita/disabilita il Blocco Tastiera.	TuttietastLed lampeggiano 2 volte. Durante il Blocco i Tasti Led si accendono con una sequenza.
F	Funzione solo ad Anta Aperta.Atta la prima velocità.	Tasto Led Fisso.
	Anta Aperta o ChiusaPressione di 2 Secondi = Abilita/Disabilita I' Allarme Filtral Carbone Attivo con Motore Spento e essere Allami Filtri in corso.	2 Lampeggio Tasto Led B= Allarme Filtral C.A. Attivato1 Lampeggio Tasto Led B= Allarme Filtral C.A.Disattivato
G	Anta ApertaPressione Breve = Spagne il Motore	Spagnimento del Tasto Led
	Anta Aperta o ChiusaPressione di 2 Secondi con Motore e Luci Off = Abilita/Disabilita il Telecomando.	2 Lampeggio Tasti Led G + F = Telecomando Abilitato.1 Lampeggio Tasti Led G + F = Telecomando Disabilitato.
H	Anta ApertaPressione Breve = Chiude I' Anta + Luci e Motore Off.Anta ChiusaPressione Breve = Apre I' Anta + Luci e Motore On.Attenzione: Se I' Anta per quale motivo è parzialmente aperta, premendo il Tasto finirà il suo ciclo o di aperture o di chiasura.

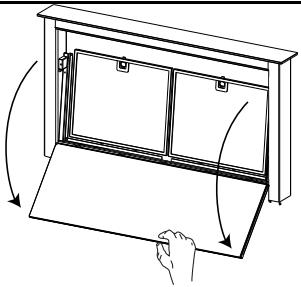

Pulizia dei Comfort Panel

• Aprire il Comfort Panel tirandolo per la parte superiore.
• Sganciare il pannello dal corpo cappa.
• Il comfort panel non va assolutamente lavato in lavastoviglie.
• Pulirlo esternamente con un panno umido e detersivo liquido neutro.
• Pulirlo anymore internamente utilizzato un panno umido e detergente neutro; non utilizzato panni o spugne bagnate, né getti d'acqua; non utilizzato sostanje abrasive.
• Ad operazione ultimata riagganciare il pannello al corpo cappa e richiuderlo.

Filtri antigrasso metallici

Sono lavabili ancche in lavastoviglie, e necessitano di essere lavati quando si accende il tasto B o almeno agli 2 mesi circa di utilizzato o più frequentlymente, per un uso particolarmente intenso.

Reset del segnale di allarme

• Spagnere le Luci e il Motore di aspirazione.
• Premere il tasting B per 2 secondi.

Pulizia Filtri

• Aprire l'anta (Vedi paragrafo Uso).
• Aprire il Comfort Panel tirandoli.
• Togliere i Filtri uno alla volta, spingendoli verso la parte poste riore del gruppo e tirando contemporaneamente verso il basso.
• Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli. (Un'eventuale cambiamento del colore della superficie del过滤, che potrebbe verificarsi nel tempo, non pregiudica assolutamente l'efficienza dello stato.)
• Rimontarli facendoattenzione a mantenere la maniglia verso la parte visibile esterna.
• Richiudere il Comfort Panel.

Lavabileanche inlavastoviglieva pulito quando lampeggia il tasto B o almeno agli 4 mesi o più frequentlymente,per un uso particularmente intenso,garantendo il funzionamento fino ad un massimo di 5 lavaggi prima della sostituzione. La segnalazione di Allarme, sepreventamente attivata,si verifica solo quando è azionato il Motore di aspirazione.

Attivazione del segnale di allarme

• Nelle Cappe in Versione Filtrante, la segnalazione di Allarme saturazione Filtri va attivata al momento dell'installazione o successivement.
• Spagnere le Luci e il Motore di aspirazione.

• Premere il Tasto F per 2 secondi:

• 2 lampeggi Tasto Led B - Allarme saturazione Filtro Carbone attivo ATTIVATO.

• 1 lampeggio Tasto Led B - Allarme saturazione Filtrto al Carbone attivo DISATTIVATO.

SOSTITUZIONE Filtro ANIODORE AL CARBONE ATTIVO

Reset del segnale di allarme

• Spegnere le Luci e il Motore di aspirazione.
• Premere il tastingo B per 2 secondi.

Sostituzione Filtro

• Togliere il comfort panel.
• Togliere i Filtri antigrasso metallici.
• Rimuovere i ferma filtrato metallici dal Filtrto Antigrasso e procedere alla pulizia del Filtrto antidore al Carbone attivo saturò.
• Rimontare il Filtro antidore al Carbone attivo pulito riaggianciandolo coi ferma filtrato metallici al Filtro Antigrasso.
• Rimontare i Filtri antigrasso metallici.

Illuminazione

• Per la sostituzione contattare l'Assistenza Tecnica ("Per l'acquisto rivolgersi all'assistenza tecnica").
