MANUALE UTENTE DOFC2B+16S - DOFC 2B+16 INDESIT
Posizionamento e collegamento
Reversibilità aperture porte
Descrizione dell'apparecchio, 3
Vista d'insieme
Accessor, 4
Avvio eutilizzato,5-6
Avviare l'apparecchio
Sistema di raffreddamento
Utilizzare al meglio il frigorifero
Utilizzare al meglio il congelatore
Manutenzione e cura, 7
Escludere la corrente elettrica
Pulire l'apparecchio
Evitare muffe e cattivi odori
Sbrinare l'apparecchio
Sostituire la lampadina
Precauzioni e consigli, 8
Sicurezza generale
Smaltimento
Risparmiare e rispettare l'ambiente
Anomalie erimedi, 9
Assistenza, 10
!È importante conservare quello libretto per poterlo consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi averimenti.
! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
Posizionamento e collegamento
Posizionamento
- Posizionare l'apparecchio in un ambiente ben aerato
e non umido.
- Non ostruire le griglie posteriori di ventilazione: compressore e condensatore emettono calore e richiedono una buona aerazione per funzionare bene e contenere i consumi elettrici.
- Lasciare una distance di almeno 10 cm tra la parte superiore dell'apparecchio ed eventuali mobili sovrastanti e di almeno 5 cm tra le fiancate e mobili/pareti laterali.
- Lasciare l'apparecchio lontano da fonti di calore (la luce solare diretta, una cucina elettrica).
- Per mantenere una ottimale distance del prodotto alla parete posteriori, montare i distanziieri presenti nel kit di installatione seguito le istruzioni presenti sul foglio dedicato.
Livellamento
- Installare l'apparecchio su un pavimento piano e rigido.
- Se il pavimento non fosse perfettamente orizzontale, compensare svitando o avvitando i piedini anteriors.
Collegamento elettrico
Dopo il trasporto, posizionare l'apparecchio verticalmente e attendere almeno 3 ore prima di collegarlo all'impianto elettrico. Prima di insere la spina nella presa della corrente, accertarsi che:
- la presa abbia la messa a terra e sua norma di legge;
- la presa sia in grado di sostortare il carico massimo di potenza della macchina,indicato nella targhetta caratteristiche posta nel vano frigorifero in basso a sinistra (es 150 W);
- la tensione di alimentazione sia compresa nei valori indicati nella targhetta caratteristiche, posta in basso a sinistra (es 220-240 V);
- la presa sia compatibile con la spina dell'apparecchio. In caso contrario richiedere la sostituzione della spina a un technician autorizzato (vedi Assistenza); non usare prolonghe e multiple.
! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilemente raggiungibili.
! Il cavo non deve subire piegature o compressioni.
! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza).
! L'azienda declina agli responsabilità qualora queste norme non vengano rispetto.

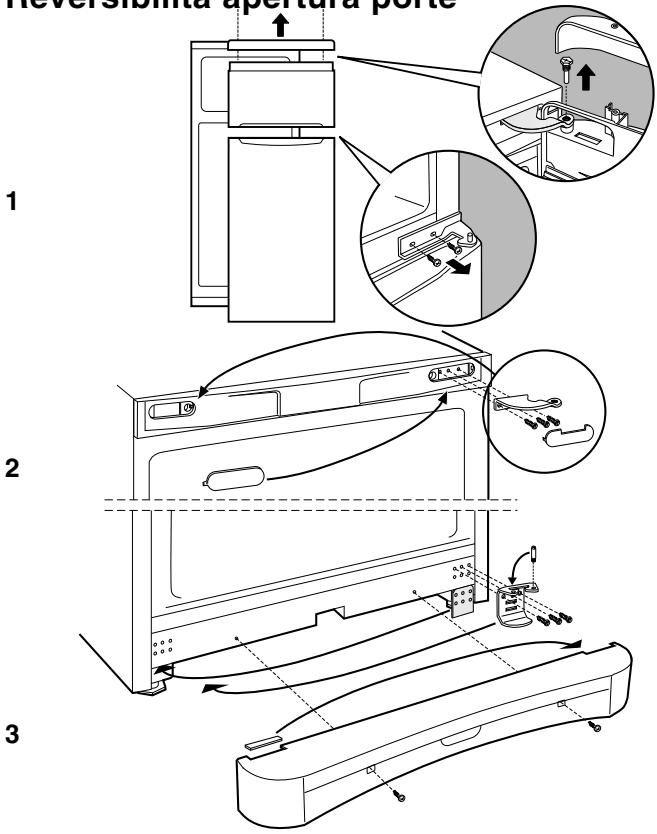

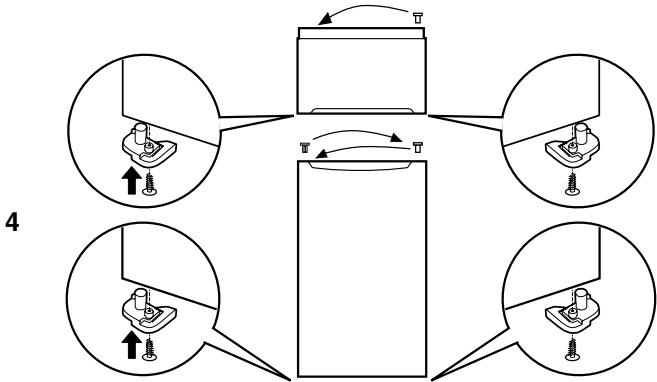

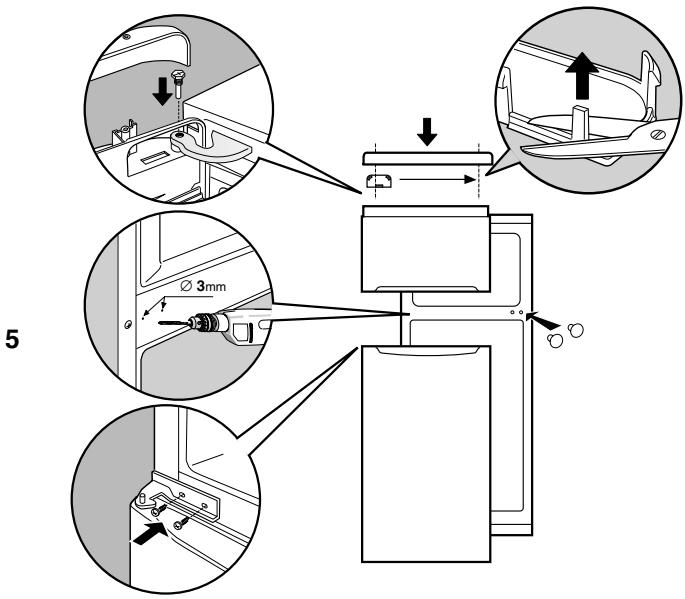

Reversibilità aperture porte

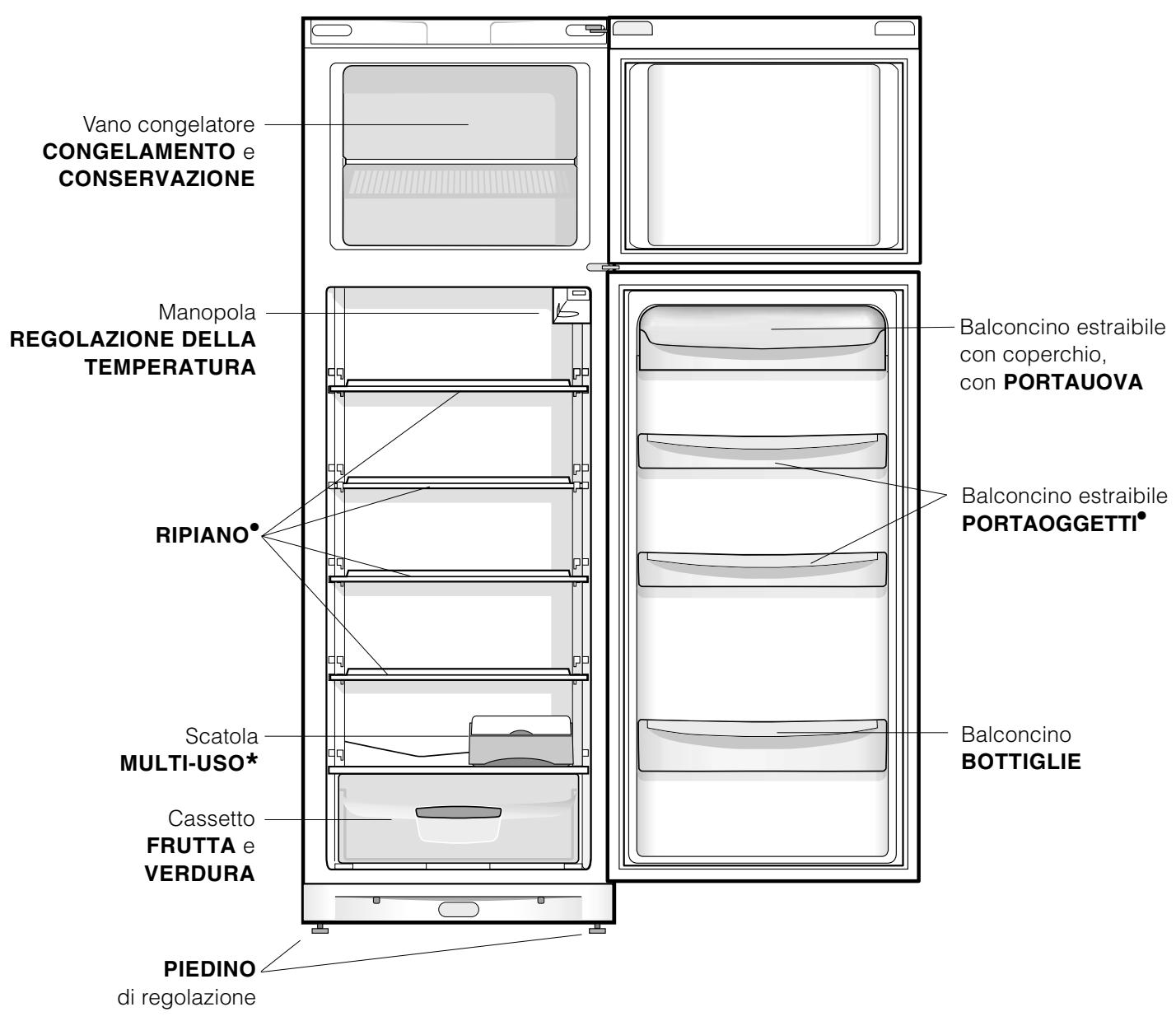

Vista d'insieme
Le istruzioni sull'uso valgono per diversi modelli per cui è possible che la figura presenti particolari differenti rispetto a quelli dell'apparecchio acquistato. La descrizione degli oggetti più complessi si trovava nelle pagine seguenti.
- Variabili per numero e/o per posizione.
* Presente solo in alcuni modelli.
RIPIANI: pieni o a griglia.
Sono estraibili e regolabili in altezza grazie alle apposite guide (vedi figura), per l'inserimento di contentitori o alimenti di notevole dimensione. Per regolare l'altezza non è necessario
estrarre completeness il ripiano.
Scatola MULTI- USO^* : per conservare a lungo vari alimenti (per esempio salumi); evitaanche che si rilascino odori nel frigorifero.
Indicatore TEMPERATURA*: per individuire la zona più fredda del frigorifero.
- Controllare che sull'indicatore risulti ben evidente OK (vedi figura).
- Se non compare la scritta OK significica che la temperatura è troppo elevata: regolare la manopola FUNZIONAMENTO FRIGORIFERO su una posizione più alta (più freddo) e attendere circa 10 h finché la temperatura si sia stabilizzata.
- Controllare nuovamente l'indicatore: se necessario, procedere con una nuova regolazione. Se si sono introdotte grossa quantità di alimenti o si è aperta frequentlymente la porta del frigorifero, è normale che l'indicatore non segni OK. Attendere almeno 10 h prima di regolare la manopola FUNZIONAMENTO FRIGORIFERO su una posizione più alta.

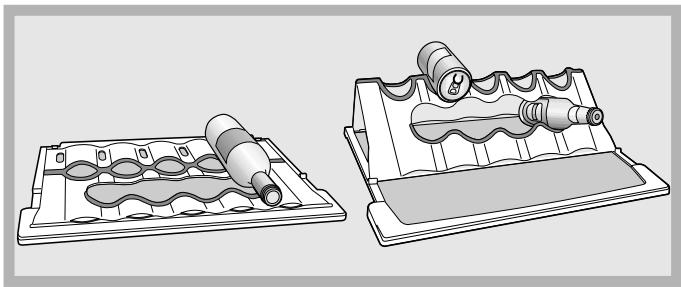

Play Zone*: Con il nuovo ripiano portabottiglie "Play Zone" è possibile raffreddare rapidamente tante bottiglie, lattine e integratori ed averle sempre comodamente a disposizione.
Se la “Play Zone” è adagiata al ripiano in vetro è possibile collocare bottiglie di grossi e medi formati semplicitamente appoggiando la bottiglia. In quello modo il vino, ad esempio, sareva conservato nel miglior modo possibile.
Una volta piegata e fissata negli apposti fermi posti sul lato del ripiano, si possono collocare le lattine ( parte alta), gli integratori (parte centrale) e altre lattine e integratori adagiati nella parte rimanente del ripiano.
Fare attenzione, nel riporre le lattine, a non mandarle a fatto con la parete posteriore del frigo.
La "Play Zone" puo' essere usata come un normale ripiano (una volta adagiata), lavata fácilmente,anche in lavastoviglie. La posizione idealedel ripiano con la "Play Zone" è quella centrale.
Avviare l'apparecchio
! Prima di avviare l'apparecchio, seguire le istruzioni sull'installazione (vedi Installazione).
! Prima di collegare l'apparecchio pulire bene i vani e gli accessori con acqua tiepida e bicarbonato.
- Inserire la spina nella presa e accertarsi che si accenda la lampada di illuminazione interna.
- Ruotare la manopola per LA REGOLAZIONE DELLA TEMPERATURA su un valore medio. Dopo quale ora sare possibile inseire alimenti nel frigorifero.
Regolazione della temperatura
La temperatura all'interno del reparto frigorifero si regola automaticamente in base alla posizione della manopola del termostato.
1 = meno freddo
5 = più freddo
Si consiglia, comunique, una posizione media
Per aumento lo spazio e disposizione e migliorare l'aspetto estetico, quello apparecchio ha la " parte raffreddante" posizionata all'interno della parete posteriore del reparto frigo. Tale parete, durante il funzionamento, si presenterà coperta di brina, oppure di goccioline di acqua a secondo se il compressore è in funzione o in pausa. Non preoccupatevi di quello! Il frigorifero sta lavorando in modo normale.
Sistema di raffreddamento
L'apparecchio è dotato di uno dei sistemi di raffreddamento descritti di seguito: è importante riconoscerlo e tenerne conta per le modalità di conservazione degli alimenti.

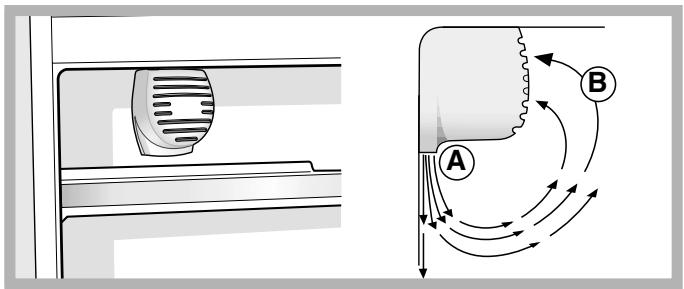

Aircooler
É riconoscibile alla presenza del dispositivo sulla parete superiore del vano frigorifero (vedi figura).
L'Aircooler consente un'ottima conservazione degli alimenti perché ripristina velocemente la temperatura dopo l'apertura della porta e distribuisce
omogeneamente la temperature: l'aria soffiata (A) si raffredda a dato alla的前提下, nella la aria più calda (B) viene aspirata (vedi figura).
La parete posteriori si presenta coperta di brina o goccioline d'acqua a seconda che il compressore sia in funzione o in停下a.
Statico
I modelli hanno Aircooler hanno la parte raffreddante nella parete interna posteriori dei vani;essa si presenterà coperta di brina o di goccioline d'acqua a seconda che il compressore sia in funzione o in pausa: ognuno dei due casi è normale. Se si imposta la manopola per LA REGOLAZIONE DELLA TEMPERATUREA su valori alto, con grossi quantitativi di alimenti e con una temperatura ambiente elevata, l'apparecchio può funzionare di continuo, favorendo un'eccessiva formazione di brina ed eccessivi consumi elettrici: ovviare spostando la manopola verso i valori più bassi (verrà effettuato uno sbrinamento automatico). Negli apparentechi statici l'aria circola in modo naturale: quella più fredda tende a scendere perché più pesante. Ecco come sistemare gli alimenti:
| Cibo | Disposizione nel frigorifero |
| Carne e pesce pulito | Sopra i cassetti frutta e verdura |
| Formaggi freschi | Sopra i cassetti frutta e verdura |
| Cibi cotti | Su qualsiasi ripiano |
| Salami, pane in cassetta, cioccolata | Su qualsiasi ripiano |
| Frutta e verdura | Nei cassetti frutta e verdura |
| Uova | Nell'apposto balconcino |
| Burro e margarina | Nell'apposto balconcino |
| Bottiglié, bibite, latte | Negli apposti balconcini |
Utilizzare al meglio il frigorifero
- Per regolare la temperatura utilizzare la manopola per LA REGOLAZIONE DELLA TEMPERATURA (vedi Descrizione).
- Inserire sostanto alimenti freddi o appena tiepidi, non caldi (vedi Precauzioni e consigli).
- Ricordarsi che gli alimenti cotti non si mantengono più a lungo di quelli crudi.
- Non inseire liquidi in recipienti scoperti: provocherebbero un aumento di umidità con seguente formazione di condensa.
L'igiene alimentare
- Dop o l'acquisto degli alimenti, eliminare qualsiasi tipo di confezione esterna in carta/cartone o altri involucri, che potrebbero introdure nel frigo batteri o sporcizia.
- Proteggere gli alimenti, (in particolare quelli lavorando deperibili e quelli che emanano un forte aroma), in modo da evitate il contatto tra essi, eliminando in quello modo sua possibilità di contaminazione di germi/batteri, che la diffusione di particolari odori all'interno del frigo
- Riporre i cibi in modo in modo che l'aria possa circolare liberamente tra essi
- Tenere pulito l'interno del frigo, facendo attenzione a non utilizzato prodotti ossidanti o abrasivi
- Togliere gli alimenti dal frigo una volta superata la durata massima di conservazione
- Per una Buona conservazione, i cibi lavoramente deperbili ( formaggi molli, pesce crudo, carne, etc...) vanno posizionati nella zona più fredda,cisione quella sopra le verduriere,dove si trova l'indicatore della temperatura
Utilizzare al meglio il congelatore
- Non ricongelare alimenti che stanno per scongelare o scongelati; tali alimenti devono essere cotti per essere consumati (entro 24 ore).
- Gli alimenti freschi da congelare non devono essere posti a fatto con quelli più congelati; vanno sistemati sopra la griglia del reparto freezer possibilmente a fatto delle pareti (laterali e posteriore) dove la temperatura scende nelle -18°C e garantisce una Buona velocità di congelamento.
- Non mettere nel congelatore bottiglie di vetro contenti liquidi, tappate o chiuse ermeticamente, perché potrebbero rompersi.
- La quantità massima giornaliera di alimenti da congelare èindicata sulla targhetta caratteristiche, posta nel vano frigorifero in basso a sinistra (esempio: Kg/24h 4).
!Durante il congelamento evitare di aprir la porta.
! In caso di interruzione di corrente o di guasto, non aprire la porta del congelatore: in quello modo congelati e surgelati si conservanno senza alterazioni per circa 9-14 ore.
! Se per lungo tempo permane la temperature ambiente più fredda di 14^ , non si raggiungono completeness le temperature necessarie per una lunga conservazione nel reparto freezer e il periodo di conservazione risulterà pertanto ridotto.
Escludere la corrente elettrica
Durante i lavori di pulizia e manutenzione è necessario isolare l'apparecchio alla rete di alimentazione staccando la spina alla presa.
Non è sufficiente portare la manopola per la regolazione della temperatura sulla posizione ● (apparecchio spento) per eliminare agli contatto elettrico.
Pulire I'apparecchio
- Le parti esterne, le parti interne e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e bicarbonato di sodio o sapone neutro. Non usare solventi, abrasivi, candeggina o ammoniaca.
- Gli accessori estraibili possono essere messi a bagno in acqua calda e sapone o detersivo per piatti. Sciac quarli e asciugarli con cura.
- Il retro dell'apparecchio tende a coprirsi di polvere, che può essere eliminata utilizzando con delicatezza, dopo aver spento l'apparecchio e staccato la presa di corrente, la bocchetta lunga dell'aspirapolvere, impostato su una potenza media.
Evitare muffe e cattivi odori
- L'apparecchio è fabbricato con materiali igienici che non trasmettono odori. Per Maintainere但这a caratteristica è necessario che i cibi vengano sempre protetti e chiusi bene. Ciò eviteràanche la formazione di macchie.
- Nel caso si voglia specnere l'apparecchio per un lungo periodo, pulire l'interno e lasciare le porte aperte.
Sbrinare l'apparecchio
! Attenersi alle istruzioni sottostanti.
Non accelerare il processo con dispositivi o utensili diversi dal raschietto in dotazione, perché si potrebbe danneggiare il circuito refrigerante.

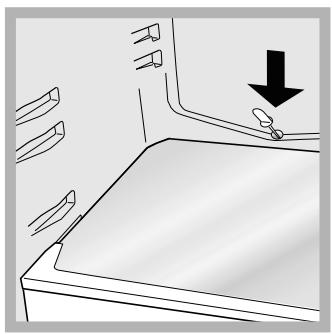

Sbrinare il vano frigorifero
Il frigorifero è dotato di sbrinamento automatico: l'accua viene convogliata versuso la parte posteriore da un apposto foro di scarico (vedi figura) dove il calore prodotto dal compressore la fa evaporare. L'unico intervento da fare periodicamente consiste
nel pulire il foro di scarico affinché l'acqua possa defluire liberamente.
Sbrinare il vano congelatore
Eliminare periodicamente la brina con l'apposto raschietto in dotazione. Se lo strato di brina è superiore ai 5 mm è necessario effettuare lo sbrinamento manuale:
- posizionare la manopola per LA REGOLAZIONE DELLA TEMPERATURA nella posizione
- Avvolgere surgelati e congelati in carta da giornale e metterli in un altro congelatore o in un luogo fresco.
- Lasciare aperta la porta finché la brina non si sia sciolta completeness; facilitare l'operazione sistematico nel vano congelatore contentitori con acqua tiepida.
- Pulire e asciugare con cura il vano congelatore prima di riaccendere l'apparecchio.
- Prima di insertire i cibi nel vano congelatore attendere circa 2 ore per il ripristino delle condizioni ideali di conservazione.

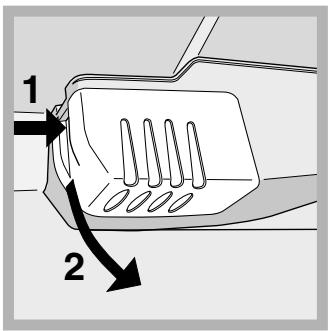

Sostituire la lampadina
Per sostituire la lampadina di illuminazione del vano frigorifero, staccare la spina dalla presa di corrente. Seguire le istruzioni riportate qui sotto.
Accedere alla lampada
togliendo la protezione
come indicato in figura.
Sostituirla con una
analoga di potenza a
quellaindicata sulla
protezione (15 W o 25 W).
! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avverenze sono fornite per ragioni di sicurezza e devono essere lette attendamente.
Questa apparecchiatura è conforme alle seguenti Diretive Comunitarie: - 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni; - 89/336/CEE del 03/05/89 (Compatibleità Elettromagnetica) e successive modificazioni; - 2002/96/CE..
Sicurezza generale
- L'apparecchio è statoconcepto per un uso di tipo non professionale all'interno dell'abitazione.
- L'apparecchio deve essere usato per conservare e congelare cibi, solo da persona adulte e secondo le istruzioni riportate in quello libretto.
- L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esesto a pioggia e temporali.
- Non toccare l'apparecchio a piedi nudi o con le mani o i piedi bagnati o umidi.
- Non toccare le parti interne raffreddanti: c'é pericolò di ustonarsi o ferirsì.
- Non staccare la spina dalla presa della corrente tirando il cavo, pensi afferrando la spina.
- É necessario staccare la spina alla presa prima di effettuire operazioni di pulizia e manutenzione. Non è sufficiente portare la manopola per LA REGOLAZIONE DELLA TEMPERATURA sulla posizione (apparecchio spento) per eliminare agli contatto elettrico.
- In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.
- Non usare, all'interno dei vani, dispositivi o utensili diversi dal raschietto fornito in dotazione.
- Non mettere in bocca cubetti appena estratti dal congelatore.
- Non permettere ai bambini di giocare con l'apparecchio. In nessun caso devono sedersi sui cassetti o appendersi alla porta.
Gli imballaggi non sono giocattoli per bambini.
Smaltimento
- Smaltimento del materiale di imballaggio: attenersi alle norme locali,osi gli imballaggi potranno essere riutilizzati.
- La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzato il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il significolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.
Risparmiare e rispettare l'ambiente
- Installare l'apparecchio in un ambiente fresco e ben aerato, proteggerlo dall'esposizione diretta ai raggi solari, non disporlo vicino a fonti di calore.
- Per introdurre o estrarre gli alimenti, après le porte dell'apparecchio il più brevamente possibile. Ogni aperture delle porte causa un NOTEVole disponio di energia.
- Non riempire con troppi alimenti l'apparecchio: per una Buona conservazione, il freddo deve poter circolare liberamente. Se si impedisce la circolazione, il compressore lavorera continuamente.
- Non introdurre alimenti caldi: alzerebbero la temperatura interna costringendo il compressore a un grosso lavoro, con grande spreco di energia elettrica.
- Sbrinare l'apparecchio qualora si formasse del ghiaccio (vedi Manutenzione); uno spesso strato di ghiaccio rende più difficile la cessione di freddoagli alimenti e fa aumento il consumo di energia.
Può accadere che l'apparecchio non funzioni. Prima di Telefonare all'Assistenza (vedi Assistenza), controllare che non si tratti di un problema facilemente risolvibile aiutandosi con il seguente elenco.
Anomalie:
La lampada di illuminazione interna non si accende.
Il frigorifero e il congelatore raffreddano molto.
Nel frigorifero gli alimenti si gelano.
La ventola AIR non gira.
Il motore funziona di continuo.
L'apparecchio emette molto rumore.
La temperatura di alcune parti esterne del frigorifero è elevata.
La parete in fondo alla cella frigo presente brina o goccioline di acqua.
Sul fondo del frigo c'é dell'acqua.
Possibili cause / Soluzione:
- La spina non è insertita nella presa della corrente o non abbastanza da fare contatto, oppure in casa non c'è corrente.
- Le porte non chiudono bene o le guarnizioni sono rovinate.
- Le porte vengono aperte molto spesso.
- La manopola per LA REGOLAZIONE DELLA TEMPERATURA non è in posizione corretta
- Il frigorifero o il congelatore sono stati riempiticcessivamente.
-
La temperatura ambiente di lavoro del prodotto è inferiore a 14^ .
-
La manopola per LA REGOLAZIONE DELLA TEMPERATURA non è in posizione corretta.
Gli alimenti sono a contatto con la parete posteriori.
-
La porta del frigorifero è aperta
-
I sistema AIR si attiva automaticamente solo quando necessario per ripristinare le condizioni ottimali all'interno del vano frigorifero.
-
La porta non è ben chiusa o viene aperta di continuo.
- La temperatura dell'ambiente esterno è molto alta.
-
Lo spessore della brina supera i 2-3 mm (vedi Manutenzione).
-
L'apparecchio non è stato installato ben in piano (vedi Installazione).
- L'apparecchio è stato installato tra mobili o oggetti che vibrano ed emettono rumori.
-
Il gas refrigerante interno produce un leggero rumore anche quando il compressore è fermo: non è un difetto, è normale.
-
Le temperature elevate sono necessarie per evitare la formazioni di condensa in particolari zone del prodotto
- Si tratta del normale funzionamento del prodotto.
- Il foro di scarico dell'acqua è otturato (vedi Manutenzione).
Prima di contattare l'Assistenza:
- Verificare se l'anomalia può essere risolta autonomamente (vedi Anomalie e Rimedi).
- In caso negativo, contattare il Centro Assistenza Tecnica più vicino.
Comunicare:
- il tipo di anomalia
- il modello della macchina (Mod.)
- il numero di serie (S/N)
Queste informazioni si trovano sulla targhettoe caratteristiche postanel vano frigorifero in basso a sinistra.
Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l'installazione di pezzi di ricambio non originali.
