Tipo di prodotto	Lavastoviglie
Marca	Indesit
Modello	IDL 52 EU.2
Dimensioni (A x L x P)	85 cm x 60 cm x 60 cm
Peso netto	45 kg
Alimentazione elettrica	220-240 V, 50 Hz, 10 A
Classe energetica	A++
Capacità	12 coperti
Numero di programmi	6
Programmi disponibili	Eco, Intensivo, Rapido, Normale, Vetro, Prelavaggio
Funzioni speciali	Partenza ritardata, Mezzo carico, Asciugatura extra
Tipo di asciugatura	Condensazione
Livello sonoro	49 dB(A)
Consumo d'acqua per ciclo	10 L
Consumo elettrico annuale	260 kWh
Manutenzione e pulizia	Pulire regolarmente il filtro, i bracci di aspersione e la guarnizione della porta
Sicurezza	Sicurezza bambini, arresto automatico in caso di perdita
Ricambi e riparabilità	Ricambi disponibili tramite SAV Indesit e rivenditori autorizzati
Informazioni generali	Manuale disponibile in PDF, download gratuito su notice-facile.com

Domande frequenti - IDL 52 EU.2 INDESIT

Come pulire il filtro della lavastoviglie Indesit IDL 52 EU.2 ?

Per pulire il filtro, rimuovere il cestello inferiore, svitare il filtro cilindrico e sciacquarlo sotto acqua corrente. Rimuovere i residui e riposizionarlo. Da fare regolarmente per evitare odori.

Quale prodotto di lavaggio utilizzare per questo modello?

Utilizzare pastiglie o polvere per lavastoviglie, liquido di risciacquo e sale rigenerante. Regolare il dosaggio in base alla durezza dell'acqua.

Come regolare il addolcitore d'acqua?

Consultare il manuale per conoscere la regolazione in base alla durezza dell'acqua. In generale, ruotare il selettore del ripartitore di sale tra 1 e 10.

Cosa fare se la lavastoviglie non si avvia?

Verificare l'alimentazione elettrica, che la porta sia ben chiusa, che il programma sia selezionato e che il rubinetto dell'acqua sia aperto. Se non funziona, contattare il servizio assistenza.

Come utilizzare la funzione partenza ritardata?

Premere il tasto 'Partenza ritardata' per scegliere il numero di ore (1-24) e avviare il ciclo. Il lavaggio inizierà all'ora programmata.

La lavastoviglie fa rumore, è normale?

Un leggero rumore normale (motore, acqua, rotazione dei bracci). Se il rumore è forte o insolito, verificare che le stoviglie non blocchino i bracci e che il filtro sia pulito.

Come risolvere il codice errore E1?

Il codice E1 indica un problema di arrivo dell'acqua. Verificare il rubinetto, il tubo di arrivo e pulire il filtro all'ingresso dell'acqua.

Posso aprire la porta durante il ciclo?

Sì, è possibile aprire la porta durante un ciclo. La lavastoviglie si metterà in pausa. Richiuderla e il ciclo riprenderà. Attenzione al vapore caldo.

Come mantenere la guarnizione della porta?

Pulire la guarnizione della porta con un panno umido e aceto bianco per evitare muffe. Ispezionarla regolarmente per rilevare crepe.

Dove trovare il manuale o i pezzi di ricambio?

Scaricare il manuale gratuito su notice-facile.com. I pezzi di ricambio sono disponibili presso i rivenditori autorizzati Indesit o online.

MANUALE UTENTE IDL 52 EU.2 INDESIT

Istruzioni per l'installazione e l'uso

Dishwasher 11

La sicurezza, una buona abitudine

ATTENZIONE

Leggete attentamente le avvertenze contenute nel presente libretto in quanto forniscono importanti indicazioni riguardanti la sicurezza di installazione, d'uso e di manutenzione.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

• 73/23/CEE (Basse Tensioni) e successive modificazioni;
• 89/336/CEE (Compatibilità Elettromagnetica) e successive modificazioni.
• 97/17 CEE (Etichettatura)

1.Eliminare con cura il materiale dell'imballaggio.

1. Dopo aver tolto l'imballaggio, verificate l'integrità dell'apparecchio. In caso di dubbio, rivolgetevi a personale professionalmente qualificato.

2. La lavastoviglie deve essere usata esclusivamente da adulti e per il lavaggio di stoviglie di uso domestico.

4.Regole fondamentali da seguire nell'uso:

- non toccate la macchina a piedi nudi o con mani o piedi bagnati,

- sconsigliamo di ricorrere a prolunghe e prese multiple,

- durante l'installazione il cavo di alimentazione non deve subire piegature o compressioni rilevanti e pericolose,

- in caso di funzionamento anomalo o di lavori di manuten-

zione disinserire l'apparecchio dalla rete elettrica.

5.I bambini vanno tenuti lontano dai detersivi e dalla lava- stoviglie quando é aperta.
6. La macchina non va mai installata all'aperto, nemmeno se lo spazio é riparato da una tettoia, ed è molto pericoloso lasciarla esposta a pioggia e temporali.
7. Non toccate la resistenza durante e subito dopo un ciclo di lavaggio.
8. Non appoggiatevi e non sedetevi sullo sportello aperto, potreste ribaltare la lavastoviglie.
9. In caso di guasto, chiudete il rubinetto di entrata acqua ed estraete la spina dalla presa a muro. Poi provate a consultare il capitolo "C'è qualche problema" e se non trovate una soluzione, contattate il centro assistenza.
10. Gli apparecchi fuori uso devono essere resi inutilizzabili, tagliando il cavo di alimentazione e danneggiando il blocco della porta.

Per garantire l'efficienza e la sicurezza di questo elettro- domestico:

• rivolgetevi esclusivamente a centri di assistenza tecnica autorizzata
• richiedete sempre l'utilizzo di parti di ricambio originali

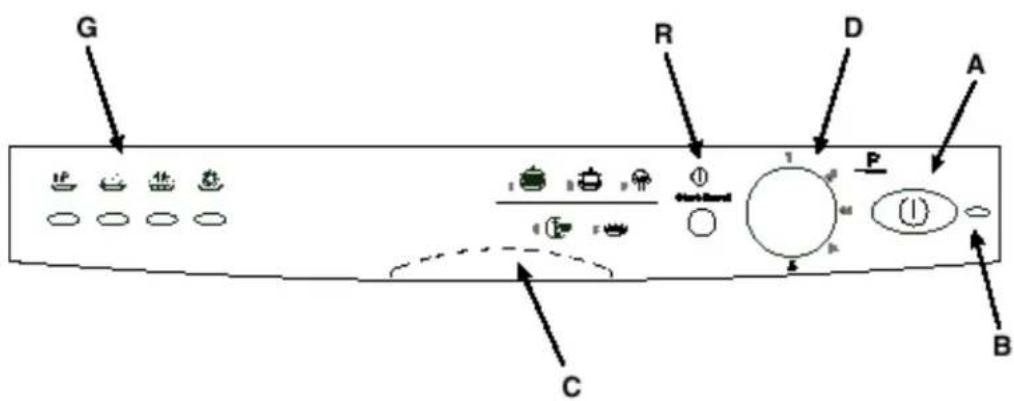

Vista da vicino (quadro comandi)

Maniglia apertura porta

Manopola selezione programmi

Pulsante di "Start/Reset

Vista da vicino (Interno)

Irroratore superiore

Regolazione altezza cestello

Cestello inferiore

Irroratore inferiore

Tappo contenitore sale

Filtro lavaggio

Contenitore detersivo e brillantante

Caratteristiche tecniche

Larghezza cm. 60

Profondità cm. 60

Altezza cm. 85

Capacità 12 coperti standard

Pressione acqua alimentazione 4,3 psi -145 psi 30 KPa÷1MPa (0,3 ÷ 10 bar)

Tensione di alimentazione Vedi targhetta caratteristiche

Potenza totale assorbita Vedi targhetta caratteristiche

Fusibile Vedi targhetta caratteristiche

Sale ....

II sale

La durezza dell'acqua varia a seconda della località. Se nella lavastoviglie entrasse acqua dura, si formerebbero incrostazioni sulle stoviglie.

Grazie ad un decalcificatore che utilizza sale specifico per lavastoviglie, si elimina il calcare dall'acqua.

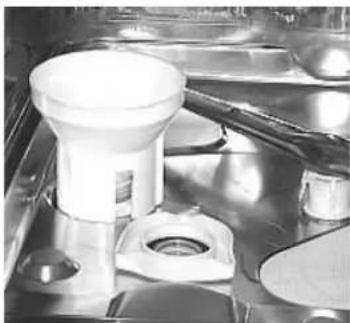

Caricamento del sale nel decalcificatore

Utilizzate sempre sale specifico per lavastoviglie.

Il serbatoio del sale è sotto il cestello inferiore e va riempito così:

1. Estraete il cesto inferiore, svitate e togliete il tappo del serbatoio.
2. Se state caricando il serbatoio per la prima volta, riempitelo d'acqua.
3. Mettete l'imbuto in dotazione sul foro ed introducete circa 2 Kg di sale. E' normale che un po' d'acqua fuoriesca dal serbatoio
4. Riavvitate il tappo con cura.

Il serbatoio del sale va riempito circa ogni 30 cicli di lavaggio.

Attenzione: Per evitare la formazione di ruggine consigliamo di caricare il sale prima di iniziare un ciclo di lavaggio.

Regolazione consumo sale

La lavastoviglie è predisposta per la regolazione del consumo di sale in funzione della du-

rezza dell'acqua che si utilizza in modo da ottimizzare e personalizzare il consumo del sale al livello minimo necessario.

Potete richiedere il grado di du- rezza dell'acqua all'Ente erogatore dell'acqua potabile della vostra zona.

Per la regolazione seguire le se- guenti istruzioni:

1. svitare il tappo del serbatoio sale
2. sul collare del serbatoio è posta una freccia (vedi fig. accanto) ruotare, se necessario, la freccia dal segno "-" in senso antiorario verso il segno "+" a seconda della durezza dell'acqua di alimentazione.

Si consiglia di effettuare la regolazione secondo lo schema seguente:

Durezza dell'acqua
°dH °f	H mmol/l		Posizione selettore	Consumo sale (grammi/- ciclo)	Autonomia (cicli\2kg)
0 -10 0	- 17 0 -	1,7 / 0 /
10 - 25	18 - 44 1	8 - 4,4	-	20 60
25 - 50	45 - 89 4	,5 - 8,9 MED 40 40
> 50 >	89 >	8,9	+	60 25

Detersivo e brillantante .....

II detersivo

Usare solamente detersivo specifico per lavastoviglie. Il rifornimento del detersivo deve essere effettuato prima dell'inizio di ogni ciclo di lavaggio sulla base delle indicazioni fornite nella "Tabella cicli di lavaggio". Il distributore del detersivo si trova all'interno della porta.

Caricamento del detersivo

Per aprire il coperchio "A" premere il pulsante "B". Il detersivo va inserito nelle 2 vaschette "C" e "D" fino al bordo. Dopo aver versato il detersivo chiudere il coperchio, premen-dolo fino allo scatto.

In commercio si può trovare del detersivo per lavastoviglie in compresse, in questo caso mettere una compressa nella vaschetta "D" e chiudere il coperchio.

Per facilitare l'aggancio del coperchio, eliminate, prima della chiusura, eventuali residui di detersivo caduti sui bordi della vaschetta.

Il brillantante

Il brillantante rende le tue stoviglie più brillanti perché ne migliora l'asciugatura. Il serbatoio del brillantante è posto all'interno della porta. Dovrai riempirlo quando vedi il serbatoio vuoto attraverso la spia ottica "D".

(Se la tua lavastoviglie è provvista di “spia mancanza brillantante”, lo riempirai quando lampeggia o si illumina).

Caricamento del brillantante

Per aprire il contenitore occorre ruotare in senso antiorario il tappo "C" e quando versate il brillantante evitate che questo fuoriesca. E' possibile regolare la quantità di prodotto erogata, agendo con un cacciavite sul regolatore "F" posto sotto il coperchio "C". Vi sono 6 posizioni possibili, normalmente è tarato sul 4.

Importante:

La regolazione dell'erogazione del brillantante permette di migliorare l'asciugatura.

Se sulle stoviglie lavate rimanessero gocce d'acqua o macchie, è necessario ruotare il regolatore verso i numeri più alti. Se le stoviglie lavate presentassero delle striature bianche, ruotare il regolatore verso i numeri più bassi.

Attenzione

In commercio si possono trovare prodotti per il lavaggio delle stoviglie che contengono detersivo, sale e brillantante (3 in 1).

Se l' acqua è dura o molto dura consigliamo di aggiungere comunque sale nell'apposito dispenser per evitare la formazione di striature bianche sulle stoviglie o sulla vasca.

Se si utilizzano i prodotti 3 in 1 non è più necessario caricare il brillantante nell'apposito serbatoio.

Se si vuole un'asciugatura ancora maggiore è possibile caricare il brillantante, avendo cura però di portare il regolatore sul n° 2.

In ogni caso consultare le istruzioni del produttore sulle confezioni.

Caricamento delle stoviglie

Prima di disporre le stoviglie nei cestelli, asportate i residui più grossi di cibo per evitare di intasare i filtri con conseguente riduzione dell'efficacia di lavaggio.

Qualora le pentole e le padelle fossero molto incrostate, vi consigliamo di metterle a bagno in attesa del lavaggio.

Si eviteranno così ulteriori lavaggi.

Estrarre i cesti per facilitarel'operazione di carico delle stoviglie.

Come utilizzare il cestello inferiore

Nel cestello inferiore vi consigliamo di mettere le stoviglie più difficili:

pentole, coperchi, piatti piani e fondi come indicato nelle figure a lato.

I piatti da portata e coperchi grandi vanno sistemati di preferenza ai lati del cesto, senza però bloccare la rotazione dell'irroratore superiore.

- pentole, insalatiere etc. devono essere sempre capovolte - stoviglie molto fonde vanno sistemate in posizione obliqua, onde consentire all'acqua di defluire.

Questo cestino è dotato di due griglie asportabili: inserisci le posate ad una ad una

nelle feritoie, con i mani- ci rivolti verso il basso. Inserisci le posate nel cestino:i coltelli e gli utensili con punte taglienti devono essere caricati con le punte in basso.

Sistema tutte le posate in modo che non si tocchi-no fra di loro.

Se il cestino è dotato di inserti laterali i cucchiaini vanno inseriti singolarmente nelle apposite feritoie (ved. fig. A). Posate particolarmente lunghe vanno sistemate in posizione orizzontale nella parte anteriore del cestello superiore.

Come utilizzare il cestello superiore

Il cestello superiore è adatto a contenere stoviglie delicate e leggere come bicchieri, tazze da the e caffè, piattini, ma anche piatti, insalatiere basse, padelle e tegami bassi poco sporchi.

- Collocare le stoviglie leggere in modo che non vengano spostate dai getti d'acqua.

Come regolare il cestello superiore.

E' possibile regolare il cestello superiore in posizione alta o bassa. Per fare ciò aprire le alette di arresto rotaie e sfilare il cestello; sistemarlo con le rotelle posteriori in posizione alta o bassa quindi farlo scivolare lungo le guide fino a far entrare anche le rotelle anteriori; richiudere le alette per l'arresto (vedi figura F).

Esempi di caricamenti

Cesto inferiore
Cesto superiore

Come avviare la macchina

Come avviare un programma di lavaggio....

Dopo aver effettuato tutte le operazioni riportate nei capitoli precedenti ed aver aperto completamente il rubinetto dell'acqua, premete il pulsante ON-OFF "A" posto sul quadro comandi; la spia "B" si illumina.

A questo punto la lavastoviglie è sotto tensione e potete scegliere il programma di lavaggio.

Avviamento e selezione del programma.

Ruotate in senso orario la manopola di selezione programmi" D" fino a far coincidere la tacchetta di riferimento sulla manopola con il numero o il simbolo del ciclo che si desidera impostare (consultate specie nei primi tempi la tabella programmi a pag.7).

Se la porta è chiusa, premendo il pulsante di Start “R” sentite un segnale acustico ed entro pochi secondi il programma si avvia.

Lampade spia avanzamento ciclo

La lavastoviglie è dotata di 4 lampade spia "G" che si illuminano in successione quando la macchina sta eseguendo quella fase del programma.

Queste fasi sono:

prelavaggio,

lavaggio,

risciacqui,

asciugatura

Annullare o modificare un programma in corso.....

Premessa: Potete annullare un programma in corso solo se è iniziato da poco.

Per modificare un programma tenete premuto per circa 5 secondi il pulsante di RESET “R”: sentirete un segnale acustico prolungato seguito da 3 brevi bip. La spia “G” si spegne e a questo punto tutte le impostazioni sono state annullate. Per selezionare un nuovo programma ripetete le operazioni previste nel paragrafo “avviamento e selezione del programma”.

Attenzione: la manopola deve essere ruotata in senso orario dal programma 1 al programma 5, antiorario dal programma 5 al programma 1.

Nel caso in cui abbiate dimenticato di inserire una stoviglia...

E' possibile interrompere il ciclo di lavaggio premendo il pulsante ON-OFF, quindi inserire le stoviglie ed all'accensione della macchina il ciclo riprenderà dal punto in cui era stato interrotto.

E' andata via la luce? Avete aperto la porta della macchina?

Il programma si interrompe e poi riprende quando torna la luce o alla chiusura della porta.

Alla fine del lavaggio....

La fine del ciclo è segnalata da 2 brevi segnali acustici e dal lampeggiare della spia relativa all'asciugatura.

Attenzione

Spegnere la macchina premendo il pulsante “A”, staccare la spina dalla presa di corrente per togliere l'alimentazione elettrica; il cavo di alimentazione deve essere perciò facilmente accessibile.

• Chiudete il rubinetto dell'acqua.
- Attendete alcuni minuti prima di togliere le stoviglie:se aspettate un pochino, con il vapore si asciugano meglio.
- Svuotate per primo il cesto inferiore.

Avvertenza: quando aprite la porta della lavastoviglie, se il ciclo di lavaggio è in corso o è appena terminato, fate attenzione al vapore caldo che fuoriesce, potreste scottarvi.

Tabella programmi

Con il lavaggio in lavastoviglie avrete la garanzia di un ambiente igienizzante e di un pulito più sicuro.

Programma	Indicazioni perla scelta dei programmi	Descrizione dd ciclo	Detersivo prelavaggio + lavaggio	Brillantante	Durata del programma (tolleranza ±10%)
1) Energico	Stoviglie e pentole molto sporche (da non usare per pezzi delicati).	Prelavaggio con acqua calda a 40°C Lavaggio a65°C.2 Risciacqui con acqua fredda Risciacquo caldo a 70°C Asciugatura.	5+25 gr.	*	120'
2) Rapido Quotidiano	Stoviglie e pentole normalmente sporche. Ciclo standard giornaliero.	Lavaggio a50°C.Risciacquo freddoRisciacquo caldo a 70°CAsciugatura.	30 gr.	*	88'
3) Eco	Programma per un lavaggio ecologico, a bassi consumi energetici, adatto a stovigliepentole normalmente sporche.	2 Prelavaggi con acqua fredda Lavaggio a 50°C Risciacquo caldo a 65°CAsciugatura	5+25 gr.	*	145'
4) Rapido 25'	Ciclo economico e veloce da utilizzare per stoviglie poco sporche subito dopo l'uso.Senza asciugatura.	Brevelavaggioa47°C Risciacquo a 62°C	25 gr.		25'
5) Ammollo	Lavaggio preliminare di pentole e stovigli attesa di completare il carico al pasto successivo.	Breve lavaggio freddo per impedire l'essicazione dei residui di cibo sulle stoviglie.			12'

Consigli per risparmiare

• E' importante attivare la lavastoviglie possibilmente a pieno carico per ottimizzare i consumi; per evitare che nel frattempo si formino cattivi odori e incrostazioni, potete utilizzare il ciclo ammollo.
• Scegliete il programma adeguato : la scelta del programma dipende dal tipo di stoviglie da lavare e dal loro grado di sporco.

- Dosate la giusta quantità di detersivo: se eccedete con il quantitativo di detersivo non otterrete stoviglie più pulite, ma solamente un maggiore impatto ambientale.

- E' inutile sciacquare le stoviglie prima di posizionarle nella macchina.

Come tenere in forma la lavastoviglie

Dopo ogni lavaggio

Dopo ogni lavaggio chiudete il rubinetto dell'acqua e lasciate socchiusa la porta in modo che non ristagnino né umidità, né cattivi odori.

Staccare la spina

Prima di fare qualsiasi pulizia o manutenzione, staccate sempre la spina dalla presa: in questo modo non correrete alcun pericolo.

Niente solventi né abrasivi

Per pulire l'esterno e le parti in gomma della lavastoviglie non occorre usare né solventi né abrasivi ma solo un panno imbevuto di acqua tiepida e sapone.

Per eliminare eventuali macchie sulla superfice della vasca, utilizzare un panno imbevuto di acqua ed un po' di aceto bianco o prodotto specifico per la pulizia della lavastoviglie.

Se partite per le vacanze

Quando andate in vacanza, è consigliabile fare un lavaggio a vuoto, dopodichè staccare la spina, chiudere il rubinetto di ingresso acqua e lasciare socchiusa la porta: le guarnizioni dureranno più a lungo ed all'interno non si formeranno odori sgradevoli.

In caso di trasloco

In caso di trasloco possibilmente mantenete l'apparecchio in posizione verticale; se fosse necessario, inclinatela sul lato posteriore.

Le guarnizioni.

Uno dei fattori responsabili del ristagno di odori all'interno della lavastoviglie è rappresentato dai residui di cibo che rimangono nelle guarnizioni. Basterà pulirle periodicamente con una spugnetta inumidita.

Pulizia e manutenzioni particolari

Il gruppo filtrante

Se vuoi avere sempre buoni risultati di lavaggio, è necessario pulire il gruppo filtrante.

L'acqua di lavaggio viene pulita dai residui di cibo e rimessa in circolo perfettamente filtrata. Per questo, dopo ogni lavaggio, è meglio rimuovere i residui più grossi che trovi trattenuti dal bicchiere "C" e dal filtro semicircolare A; per estrarli tira il manico del bicchere verso l'alto. Basterà sciacquarli sotto l'acqua corrente.

Una volta al mese è necessario pulire accuratamente tutto il gruppo filtrante: bicchiere C + filtro semicircolare A + filtro cilindrico B. Il filtro "B" si estrae ruotandolo in senso antiorario.

Per la pulizia aiutati con uno spazzolino non metallico.

Rimetti insieme i pezzi (come indicato nella figura) e reinserisci il gruppo nella lavastoviglie. Posizionalo nel suo alloggiamento facendo una pressione verso il basso.

La lavastoviglie non deve essere usata senza filtri. Se non inserisci correttamente i filtri si ridurrà l'efficacia di lavaggio, e si potrebbe anche danneggiare la lavastoviglie.

Pulizia degli irroratori

Può succedere che residui di cibo si attacchino agli irroratori ostruendo i fori; controllarli periodicamente e pulirli (vedere Vista di vicino (interno) alle lettere F-I).

C'é qualche problema ?

Può accadere che la lavastoviglie non funzioni o non funzioni bene. Prima di chiamare l'assistenza, vediamo insieme cosa si può fare: può darsi che abbiate dimenticato di premere qualche tasto o non abbiate fatto, per distrazione, una manovra necessaria affinchè la macchina funzioni.

La lavastoviglie non parte

Avete controllato se:

il rubinetto è aperto e ben collegato al tubo, manca l'acqua in casa oppure non arriva con sufficiente pressione, il tubo è piegato, il filtro del tubo di alimentazione acqua è intasato, la porta è aperta.

Le stoviglie non sono pulite

Avete controllato se:

è stata messa la giusta dose di detersivo, il programma di lavaggio selezionato è idoneo alle stoviglie da lavare, filtro e microfiltro sono puliti, gli irroratori sono liberi.

La lavastoviglie non scarica

Avete controllato se:

il tubo di scarico è piegato.

Sulle lavastoviglie rimangono depositi calcarei o una patina bianca

Avete controllato se:

il tappo del contenitore sale è chiuso bene, il dosaggio di brillantante è regolato bene.

Messaggi di errore

La lavastoviglie è dotata di un sistema di sicurezza in grado di rilevare eventuali anomalie di funzionamento. Tali anomalie sono segnalate da una o due spie ciclo "G" lampeggianti a frequenza rapida. Dopo aver preso nota di quali spie lampeggiano spegnete la macchina e chiamate l'assistenza tecnica.

Allarme rubinetto chiuso

Se avete dimenticato di aprire il rubinetto dell'acqua, l'apparecchio lo segnala per alcuni minuti con brevi segnali acustici. Aprite il rubi-

netto e vedrete che la macchina, dopo alcuni minuti, si riavvia. Nel caso in cui non siete presenti quando vengono emessi i segnali acustici, la macchina si blocca e le spie 2 e 3 (lavaggio e risciacqui) lampeggiano a frequenza rapida. Spegnete con il pulsante di On-Off, aprite il rubinetto dell'acqua e dopo aver atteso circa 20 secondi riaccendete la macchina; riselizionate il programma come previsto nel paragrafo "Scegliere il programma" e vedrete che la macchina si avvia.

Allarme filtri intasati

Se la macchina è bloccata e lampeggiano a frequenza rapida le spie1 (prelavaggio) e 3 (risciacqui)) significa che il filtro è intasato da massicci residui di cibo. Spegnete la macchina, pulite accuratamente il filtro e dopo averlo risistemato nella sua sede riaccendete. Riselezionate Il programma ed esso si avvierà regolarmente.

Allarme per guasto all'elettrovalvola di carico dell'acqua.

Se lampeggia a frequenza rapida la spia 2 (lavaggio) SPEGNERE E RIACCENDERE la lavastoviglie dopo un minuto. Se

l'allarme permane, per prima cosa chiudere il rubinetto dell'acqua per evitare allagamenti poi togliere corrente e chiamare l'assistenza tecnica.

Se invece lampeggiano a frequenza rapida spie diverse da quelle sopra indicate, spegnete la macchina e chiamate l'assistenza tecnica.

Se nonostante tutti i controlli, la lavastoviglie non funziona e l'inconveniente da voi rilevato continua ad esserci, chiamate il centro assistenza autorizzato più vicino, comunicando le seguenti informazioni:

- il tipo di guasto

- la sigla del modello (Mod. ....) ed il numero di serie(S/N ....) riportati sulla targhetta applicata nella parte laterale delle controporta.

Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l'installazione di pezzi di ricambio non originali.

Installazione

Posizionamento

Sistemare la macchina nel punto prescelto. La macchina può essere fatta aderire con i fianchi o con lo schienale ai mobili adiacenti o alla parete. La lavastoviglie è munita di tubi per l'alimentazione e lo scarico dell'acqua che possono essere orientati verso destra o verso sinistra per consentire un'adeguata installazione.

Livellamento

Posizionare la macchina agire sui piedini avvitandoli e svitandoli al fine di regolare, se necessario, l'altezza della macchina e livellarla in modo che venga a trovarsi orizzontale; non deve comunque, in nessun modo, essere inclinata di oltre 2°.

Un buon livellamento assicurerà il corretto funzionamento della lavastoviglie.

Questo modello di lavastoviglie può essere incassato sotto ad un piano di lavoro continuo (leggere il foglio di istruzioni relativo).

Collegamento alla presa d'acqua fredda.

L'allacciamento dell'elettrodomestico alla rete idrica deve avvenire esclusivamente con il tubo di carico fornito con l'apparecchio, non utilizzare tubi diversi. In caso di sostituzione utilizzare solo ricambi originali.

Allacciare il tubo di carico ad una presa d'acqua fredda con bocca filettata da 3/4 gas avendo cura di avvitarlo stretta-mente al rubinetto.

Se la tubazione dell'acqua è nuova o è rimasta per lungo inattiva, prima di fare l'allacciamento, assicurarsi, facendola scorrere, che l'acqua diventi limpida e priva di impurità. Senza questa precauzione c'è il rischio che l'entrata d'acqua si intasi, danneggiando la macchina.

Collegamento alla presa d'acqua calda

La macchina può essere alimentata con acqua calda di rete (impianto centralizzato, termosifoni) che non superi la temperatura di 60° C.

In questo caso il tempo di lavaggio sarà abbreviato di circa 15 minuti e l'efficacia del lavaggio lievemente ridotta.

Il collegamento deve essere effettuato alla presa d'acqua calda, con le stesse modalità descritte per il collegamento alla presa d'acqua fredda.

Sicurezza antiallagamento.

La tua lavastoviglie è dotata di un sistema che interrompe l'ingresso dell'acqua nel caso di perdite all'interno della macchina. E' provvista inoltre di un tubo entrata acqua costituito da un tubo esterno trasparente e da un tubo interno rosso. Entrambi i tubi sopportano pressioni molto alte. In caso di rottura del tubo interno, il tubo esterno si colora di un rosso vivo. La sicurezza in caso di allagamenti è garantita dal secondo tubo trasparente che contiene quello interno. E' molto importante controllare periodicamente il tubo esterno e se lo vedi di colore rosso vivo sai che devi al più presto cambiarlo. Chiama l'assistenza tecnica autorizzata per l'intervento.

Collegamento al tubo di scarico

Inserire il tubo di scarico in una conduttura di scarico che

abbia un diametro minimo di cm. 4 oppure appoggialo al lavandino. Evitare strozzature o curvature eccessive. E' possibile metterlo in maniera ottimale utilizzando lo speciale gomito in plastica in dotazione (ved. figura). La parte del tubo contrassegnata con la lettera A deve essere ad una altezza compresa tra 40 e 100 cm.

Il tubo non deve essere immerso nell'acqua.

Attenzione: lo speciale gomito in plastica deve essere fissato saldamente al muro per evitare che il tubo di scarico si muova e non versi l'acqua fuori dallo scarico.

Collegamento elettrico

Inserire la spina in una presa di corrente munita di un efficiente collegamento a terra (la messa a terra dell'impianto è una garanzia di sicurezza prevista dalla legge), dopo aver verificato che i valori della tensione e della frequenza di rete corrispondano a quelli riportati sulla targhetta situata sulla controporta inox della macchina e che l'impianto elettrico al quale essa va collegata sia dimensionato per la corrente massima indicata su tale targhetta. Se la presa di corrente alla quale va collegata la macchina non corrisponde alla spina, sostituire quest'ultima con una spina adatta, piuttosto che impiegare adattatori o derivatori in quanto essi potrebbero provocare riscaldamenti o bruciature.

ATTENZIONE

La spina della lavastoviglie deve rimanere accessibile per poter effettuare le operazioni di manutenzione in tutta sicurezza

Si raccomanda, in caso di cavo di alimentazione elettrica danneggiato di rivolgersi, per la sostituzione, esclusivamente ai Centri di Assistenza Tecnica autorizzata.

Vista de perto (Interno)
