MANUALE UTENTE CSOC10DG-S CANDY

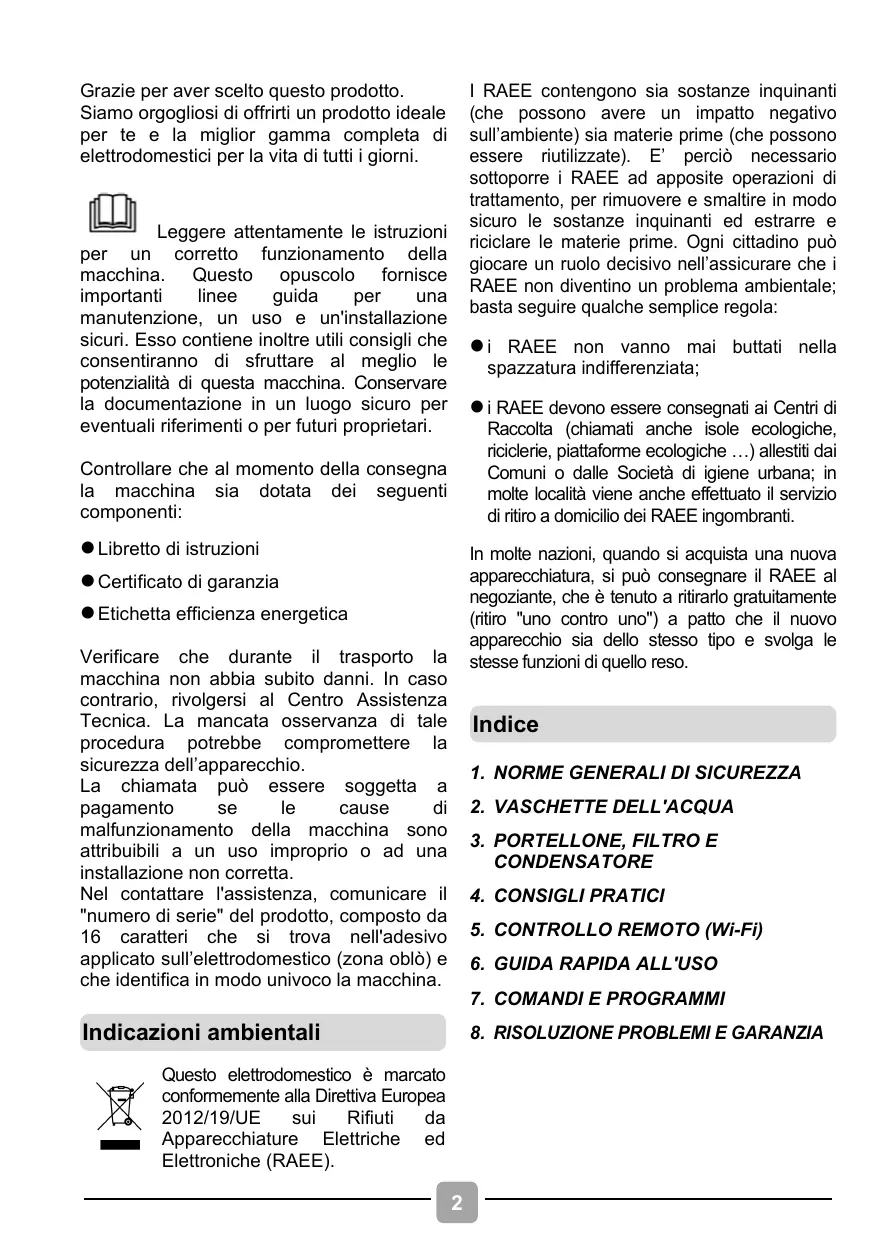

Grazie per aver scelto questo prodotto. Siamo orgogliosi di offrirti un prodotto ideale per te e la miglior gamma completa di elettrodomestici per la vita di tutti i giorni. I RAEE contengono sia sostanze inquinanti (che possono avere un impatto negativo sull’ambiente) sia materie prime (che possono essere riutilizzate). E’ perciò necessario sottoporre i RAEE ad apposite operazioni di trattamento, per rimuovere e smaltire in modo sicuro le sostanze inquinanti ed estrarre e riciclare le materie prime. Ogni cittadino può giocare un ruolo decisivo nell’assicurare che i RAEE non diventino un problema ambientale; basta seguire qualche semplice regola: Leggere attentamente le istruzioni per un corretto funzionamento della macchina. Questo opuscolo fornisce importanti linee guida per una manutenzione, un uso e un'installazione sicuri. Esso contiene inoltre utili consigli che consentiranno di sfruttare al meglio le potenzialità di questa macchina. Conservare la documentazione in un luogo sicuro per eventuali riferimenti o per futuri proprietari. i RAEE non vanno mai buttati nella spazzatura indifferenziata; i RAEE devono essere consegnati ai Centri di Raccolta (chiamati anche isole ecologiche, riciclerie, piattaforme ecologiche …) allestiti dai Comuni o dalle Società di igiene urbana; in molte località viene anche effettuato il servizio di ritiro a domicilio dei RAEE ingombranti. Controllare che al momento della consegna la macchina sia dotata dei seguenti componenti: Libretto di istruzioni In molte nazioni, quando si acquista una nuova apparecchiatura, si può consegnare il RAEE al negoziante, che è tenuto a ritirarlo gratuitamente (ritiro "uno contro uno") a patto che il nuovo apparecchio sia dello stesso tipo e svolga le stesse funzioni di quello reso. Certificato di garanzia Etichetta efficienza energetica Verificare che durante il trasporto la macchina non abbia subito danni. In caso contrario, rivolgersi al Centro Assistenza Tecnica. La mancata osservanza di tale procedura potrebbe compromettere la sicurezza dell’apparecchio. La chiamata può essere soggetta a pagamento

cause malfunzionamento della macchina sono attribuibili a un uso improprio o ad una installazione non corretta. Nel contattare l'assistenza, comunicare il "numero di serie" del prodotto, composto da 16 caratteri che si trova nell'adesivo applicato sull’elettrodomestico (zona oblò) e che identifica in modo univoco la macchina. Indice

Indicazioni ambientali

8. RISOLUZIONE PROBLEMI E GARANZIA

Questo elettrodomestico è marcato conformemente alla Direttiva Europea 2012/19/UE sui Rifiuti Apparecchiature Elettriche ed Elettroniche (RAEE).

in merito all’utilizzo sicuro dell’ apparecchio e che capiscano i pericoli del suo utilizzo. Evitare che i bambini giochino con l'apparecchio o che si occupino della sua pulizia e manutenzione senza supervisione. Questo apparecchio è destinato ad uso in ambienti domestici e simili come per esempio: − aree di ristoro di negozi, uffici o altri ambienti di lavoro; − negli agriturismo; − dai clienti di hotel, motel o altre aree residenziali simili; − nei bed & breakfast. Un utilizzo diverso da quello tipico dell’ambiente domestico, come l’uso professionale da parte di esperti o di persone addestrate, è escluso anche dagli ambienti sopra descritti. Un utilizzo non coerente con quello riportato, può ridurre la vita del prodotto e può invalidare la garanzia del costruttore. Qualsiasi danno all’apparecchio o ad altro, derivante da un utilizzo diverso da quello domestico (anche quando l’apparecchio è installato in un ambiente domestico) non sarà ammesso dal costruttore in sede legale.

bambini dovrebbero essere supervisionati per assicurarsi che non giochino con l'apparecchio.

bambini di età inferiore a 3 anni devono essere tenuti lontano dalla macchina, a meno che non vengano continuamente sorvegliati. ATTENZIONE L’uso improprio dell’asciugatrice può provocare rischio di incendio. Questa macchina è prevista unicamente per uso domestico, ovvero per l’asciugatura di capi e indumenti per la casa. Prima di attivare la macchina, accertarsi di avere letto attentamente e compreso le istruzioni d’uso e di installazione. Questo apparecchio può essere utilizzato da bambini di 8 anni e Non toccare l’asciugatrice con oltre e da persone con capacità mani o piedi umidi o bagnati. fisiche, sensoriali o mentali ridotte o con mancanza di Non appoggiarsi al portellone esperienza e di conoscenza a per caricare la macchina; non patto che siano supervisionate utilizzare il portellone per sollevare o che siano date loro istruzioni o spostare la macchina.

si presume che la macchina L'ultima parte del ciclo di sia guasta, non continuare ad asciugatura viene fatta senza usarla. calore (ciclo freddo) per assicurare che i capi siano lasciati ad una L'asciugatrice non dev'essere temperatura che non li danneggi. usata se sono stati usati prodotti chimici per il lavaggio. ATTENZIONE Mai fermare un' asciugatrice prima della fine del ciclo di asciugatura senza che tutti i capi siano rimossi velocemente e separati in modo che il calore si dissolva. ATTENZIONE Non utilizzare il prodotto se il filtro antifilacce non è correttamente posizionato o risulta danneggiato; il filtro non è ignifugo. Evitare che sul pavimento attorno alla macchina si raccolgano filacce e pelucchi. ATTENZIONE Se è esposto il simbolo indicante il riscaldamento della superficie, quando l'asciugatrice è in funzione la temperatura può essere superiore a 60°C. Prima di pulire la macchina, staccare sempre la spina. Dopo il ciclo di asciugatura, l’interno del cestello può essere molto caldo. Prima di estrarre la biancheria è pertanto opportuno lasciar raffreddare completamente la macchina.

Non installare il prodotto in luoghi freddi o dove vi sia il rischio formazione ghiaccio. Alla temperatura di congelamento dell'acqua il prodotto potrebbe non EVITARE ASSOLUTAMENTE d’installare la macchina vicino funzionare correttamente. Se ai tendaggi. l'acqua del circuito idraulico ghiaccia sono possibili danni a L’apparecchio non deve essere componenti quali: valvole, installato dietro una porta pompe, tubi. Per garantire le richiudibile a chiave, una porta prestazioni del prodotto la scorrevole o una porta con temperatura della stanza deve cerniera sul lato opposto a essere compresa tra +5°C e quello dell'asciugatrice che +35°C. Nel caso l'asciugatrice impedirebbe completa venga utilizzata in ambienti con apertura dello sportello. basse temperature (tra +2°C e +5°C) è possibile che capitino Ai fini della sicurezza fenomeni di condensazione e personale è essenziale che di piccole perdite d'acqua sul l'asciugatrice venga installata pavimento. correttamente. In caso di dubbi sull'installazione, rivolgersi al Nel caso in cui l'asciugatrice Servizio Assistenza. fosse installata sopra una lavatrice, dev'essere usato un Una volta posizionata la accessorio su misura per macchina, dovrebbe separarli a seconda della procedere alla regolazione dei configurazione del proprio piedini, per garantire una apparecchio: perfetta messa in bolla. - Kit misura "standard": per lavatrice profonda almeno 44 cm; - Kit misura "slim": per lavatrice profonda almeno 40 cm. - Kit misura "standard" con "ripiano scorrevole": per lavatrice profonda almeno 47 cm;

Il kit deve essere uno di quelli indicati, ottenibile dal nostro servizio ricambi. Le istruzioni per l'installazione della macchina e di tutti gli accessori, sono fornite con il kit. Installazione

il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico dell'assistenza o da personale qualificato, per evitare rischi. Collegamento elettrico e prescrizioni di sicurezza

dati elettrici alimentazione assorbita) sono targhetta dati prodotto. (tensione di potenza riportati nella apposta sul Ventilazione che l'impianto Il locale in cui viene installata l’asciugatrice deve essere elettrico sia provvisto di messa adeguatamente ventilato onde a terra, che la presa di corrente evitare che i gas provenienti da sia conforme alle normative apparecchiature funzionanti nazionali e che la spina e la con altri combustibili, comprese presa alimentazione fiamme libere, siano aspirati corrispondano. nel locale dove l’asciugatrice è in funzione. Assicurarsi ATTENZIONE Installare il retro della macchina vicino al muro o ad una parete verticale. L'apparecchio non deve essere alimentato tramite un dispositivo di commutazione esterno, come temporizzatore, o connesso ad un circuito che viene regolarmente acceso spento.

deve essere uno spazio di almeno 12 mm tra la macchina e qualsiasi ostruzione. Le prese di entrata o uscita dell'aria devono essere tenute lontane da ostacoli. Non utilizzare adattatori, Assicurarsi che nessun tappeto connettori multipli e/o prolunghe. ostruisca base della macchina né i condotti di La spina deve essere accessibile ventilazione. per la disconnessione dopo l'installazione dell'apparecchio. Rimuovere tempestivamente eventuali oggetti caduti, Non inserire la spina nella dietro/sotto la macchina in presa e non accendere quanto potrebbero ostruire le macchina finché l'installazione prese e gli sfiati dell’aria. non sarà stata completata.

scaricare l’aria nella Non asciugare capi non lavati canna fumaria utilizzata per lo nell'asciugatrice. scarico di fumi provenienti da attrezzature funzionanti a gas Gli indumenti devono essere introdotti nell’ asciugatrice solo o altri combustibili. dopo essere stati opportunamente centrifugati in lavatrice o Controllare periodicamente che strizzati a mano. attorno all’asciugatrice vi sia una buona circolazione d’aria, EVITARE di caricare nel cestello evitando possibili accumuli di indumenti ancora gocciolanti. polvere e filacce. Controllare frequentemente il filtro antifilacce

necessario, pulirlo. ATTENZIONE In determinate circostanze, i materiali in gomma possono essere soggetti autocombustione riscaldati. Articoli gommapiuma (lattice), cuffie da doccia, tessuti impermeabili, articoli in caucciù e vestiti o cuscini imbottiti con gommapiuma NON VANNO asciugati nell'asciugatrice.

• Entrata aria. ** Uscita aria. ATTENZIONE La Biancheria Evitare di asciugare articoli trattati con prodotti di pulizia a secco. Leggere attentamente le etichette con le istruzioni di lavaggio per conoscere le caratteristiche dell’asciugatura idonea. EVITARE ASSOLUTAMENTE di asciugare tende in fibra di Gli ammorbidenti o prodotti vetro. La contaminazione dei simili dovrebbero essere capi con le fibre di vetro può utilizzati come specificato nelle infatti dar luogo a fenomeni rispettive istruzioni. d’irritazione cutanea.

capi che sono stati macchiati Controllare accuratamente che con sostanze come olio da nelle tasche degli indumenti da cucina, acetone, alcol, petrolio, asciugare non siano presenti cherosene, smacchiatori, acquaragia, accendini o fiammiferi ed cere e sostanze per rimuovere EVITARE ASSOLUTAMENTE le cere dovrebbero essere l’uso di prodotti infiammabili in lavati in acqua calda con una prossimità della macchina. quantità extra di detergente Massimo carico di asciugatura: prima di essere asciugati vedere etichetta energetica. nell'asciugatrice. Per ulteriori informazioni sul prodotto o per consultare la Rimuovere tutti gli oggetti dalle scheda tecnica fare riferimento tasche come accendini e al sito internet del produttore. fiammiferi.

Se c'è uno scarico vicino all'asciugatrice, si può usare l'apposito kit per far scaricare costantemente l'acqua raccolta dalla macchina. Così facendo si eviterà di svuotare la vaschetta dell'acqua. L'acqua rimossa dalla biancheria durante il ciclo di asciugatura viene raccolta in un contenitore. Quando il contenitore è pieno, una spia, o su alcuni modelli un messaggio sul display, avviserà che DEVE essere svuotato (tuttavia, si consiglia di svuotarlo dopo ogni ciclo di asciugatura). Per rimuovere la inferiore dell'acqua * Nei primi cicli, quando la macchina è nuova, si raccoglie poca acqua in quanto si riempie prima il serbatoio interno. vaschetta

1. Tirare delicatamente la parte inferiore

dello zoccolo che si sgancia dalla macchina. A questo punto si può sbloccare la parte superiore ed estrarre completamente lo zoccolo (A). Per rimuovere la vaschetta dalla porta *

2. Tirare con decisione la maniglia ed

estrarre la vaschetta dell'acqua (B). Sostenere la vaschetta con entrambe le mani (C). Da piena la vaschetta dell'acqua pesa circa 4 kg.

1. Estrarre con delicatezza la vaschetta

afferrandola dalla maniglia (A). Da piena, la vaschetta dell'acqua pesa circa 6 kg.

2. Inclinare la vaschetta facendo defluire

l'acqua dal beccuccio (B). Quando è vuota, riporre la vaschetta nell'alloggio come indicato (C) prima inserire la base della vaschetta come mostrato (1) successivamente premere gentilmente la parte superiore nell'apposita sede (2).

3. Aprire il coperchio sulla vaschetta e

svuotare l'acqua (D).

4. Rimontare il coperchio e reinserire la

vaschetta in sede (D). SPINGERE CON DECISIONE IN SEDE.

3. Premere il tasto di avvio programma per

cerniere in alto e "facendo scattare" in sede i dispositivi di bloccaggio inferiori.

• A seconda del modello

• A seconda del modello

CONDENSATORE Spia di pulizia filtro Si accende segnalando la necessità di pulire il filtro: controllare il filtro ed eventualmente pulirlo. Portellone Tirare la maniglia per aprire lo sportello. Per avviare la macchina, richiudere il portellone e premere il tasto di avvio programma. ATTENZIONE Se la biancheria non si asciuga, verificare che il filtro non sia intasato. Se si pulisce il filtro sotto l'acqua, ricordarsi di asciugarlo. ATTENZIONE Quando l'asciugatrice è in funzione, il cestello e il portellone possono essere MOLTO CALDI. Pulire il filtro prima di effettuare ogni ciclo. ATTENZIONE Pulizia del filtro antifilacce Se la porta dell'asciugabiancheria viene aperta durante il ciclo, prima quindi che sia completata la fase di raffreddamento, la maniglia della vaschetta può essere molto calda. Fare attenzione e usare la massima cautela se la si vuole svuotare.

1. Tirare il filtro verso l’alto.

2. Aprire il filtro come illustrato.

3. Rimuovere delicatamente le filacce con

la punta delle dita o aiutandosi con uno spazzolino morbido. Filtro

4. Richiudere il filtro e reinserirlo in sede.

I filtri intasati possono allungare il tempo di asciugatura e causare danni con conseguenti costosi interventi di pulizia. Ai fini della massima efficacia della macchina, prima di ogni ciclo di asciugatura è essenziale verificare la pulizia di tutti i filtri. ATTENZIONE Non utilizzare l'asciugabiancheria senza i filtri.

Pulizia del condensatore

1. Rimuovere lo zoccolo.

2. Agire sulle leve di bloccaggio in senso

antiorario ed estrarre il condensatore.

3. Estrarre il modulo condensatore.

4. Servendosi di un panno, eliminare

delicatamente polvere e filacce, poi lavare il modulo tenendolo sotto l'acqua corrente e facendolo girare in modo che l'acqua circoli tra le piastre fino a perfetta eliminazione delle impurità. 5.Controllare la posizione della guarnizione dopo averla pulita. Se disallineata inserirla nella posizione corretta.

6. Rimontare il condensatore rispettando il

verso giusto (come indicato dalla freccia) e accertandosi che sia perfettamente inserito in sede.

7. Bloccare le leve ruotandole in senso

orario. Assicurarsi che il condensatore sia correttamente fissato alla base.

8. Rimontare lo zoccolo.

Prima di utilizzare l’asciugatrice per la prima volta: Leggere attentamente il presente libretto d'istruzioni. Togliere tutti gli articoli presenti all’interno del cestello. Pulire l’ interno del cestello e il portellone con un panno umido in modo da eliminare l’eventuale polvere depositata durante il trasporto. asciutta è la biancheria, tanto più rapido è il tempo richiesto per l’asciugatura, con conseguente risparmio consumo elettrico.

Cercare sempre di far lavorare la macchina a pieno carico di biancheria: si risparmia tempo ed elettricità. Prima di ogni ciclo di asciugatura verificare SEMPRE che il filtro sia pulito.

Non superare mai il peso massimo: si Preparazione dei capi perde tempo e si consuma più elettricità. Verificare che la biancheria da asciugare sia idonea per l’asciugatura meccanica, come indicato dai simboli sull’etichetta di lavaggio dei vari articoli. Controllare che le chiusure siano chiuse e le tasche vuote. Girare i capi con il rovescio all’esterno. Introdurre i capi nel cestello uno ad uno, in modo che non si aggroviglino. Evitare di caricare capi ancora gocciolanti: si rischia di rovinare la macchina. Selezionare la biancheria nel modo seguente In base ai simboli delle etichette di lavaggio Le etichette di lavaggio sono apposte sul collo o sulle cuciture interne: Evitare di asciugare Articolo idoneo per l’asciugatura meccanica. Articoli di seta, calze di nylon, ricami delicati, tessuti con decorazioni metalliche, indumenti con guarnizioni in PVC o in pelle. Asciugatura ad alta temperatura. Solo asciugatura a bassa temperatura. ATTENZIONE Articolo non idoneo all’asciugatura meccanica. Evitare asciugare articoli preventivamente trattati con prodotti di pulizia a secco o capi in gomma (pericolo d’incendio o esplosione). Se il capo è sprovvisto di etichetta di lavaggio, si deve presumere che non sia idoneo all’asciugatura meccanica.

base al pesantezza Durante gli ultimi minuti (approssimativamente) i capi sono sempre asciugati con aria fredda. quantitativo

alla Se il carico è superiore alla capacità della macchina, separare i capi in base alla pesantezza (p. es., separare gli asciugamani dalla biancheria leggera). Risparmio energia Introdurre nell’asciugatrice solo biancheria accuratamente strizzata a mano o centrifugata a macchina. Quanto più

In base al tipo di tessuto Articoli di cotone/lino: Asciugamani, jersey di cotone, biancheria da tavola/letto. NON usare spugnette prodotti di pulizia. abrasive

Per evitare che si accumuli della lanuggine e che l'oblò abbia difficoltà ad aprirsi/chiudere, a fine di ogni ciclo d'asciugatura pulire con un panno umido la parte interna dell'oblò e la guarnizione. ATTENZIONE Non sovraccaricare il cestello, in quanto i capi ingombranti, a caldo, possono superare il carico massimo consentito (per esempio sacchi a pelo e piumoni). ATTENZIONE Il cestello, il portellone e il carico possono essere molto caldi. Pulizia dell’asciugatrice ATTENZIONE Si consiglia di pulire il filtro e di svuotare la vaschetta dell’acqua dopo ogni ciclo di asciugatura. Prima di procedere alla pulizia, disattivare sempre la macchina e staccare la spina della presa a muro. Pulire regolarmente il condensatore. Dopo l'uso, pulire l'interno del cestello e ATTENZIONE lasciare aperto il portellone per un certo periodo di tempo in modo che circoli aria e si asciughi. Per i dati elettrici vedere la targhetta dei dati posta sul davanti del mobile della macchina (con portellone aperto). Pulire l’esterno della macchina e il portellone con un panno morbido.

Articoli sintetici: Camicette, camicie, tute ecc. in poliestere o poliammide e misti cotone/sintetici.

5. CONTROLLO REMOTO (WI-FI)

Questo apparecchio è equipaggiato di Ruotare la manopola programmi in tecnologia Wi-Fi che consente il controllo da posizione CONTROLLO REMOTO (Wi-Fi) remoto della macchina tramite App. : i tasti del pannello comandi vengono disabilitati.

ASSOCIAZIONE ELETTRODOMESTICO SU

Aprire l'App e procedere con l'avvio del APP ciclo. Al termine, spegnere la macchina Scaricare l'App hOn sul proprio dispositivo ruotando la manopola programmi su OFF. inquadrando il seguente codice QR:

DISABILITAZIONE CONTROLLO REMOTO

Per uscire dalla modalità CONTROLLO REMOTO durante un ciclo, ruotare la manopola programmi in una posizione differente da CONTROLLO REMOTO (Wi-Fi), senza passare da OFF. Il pannello comandi dell'apparecchio torna ad essere operativo. oppure accedendo al link: go.haier-europe.com/download-app L’App è disponibile sia per dispositivi con sistema operativo Android che per iOS, sia per tablet che per smartphone. Con oblò chiuso, ruotando la manopola in posizione CONTROLLO REMOTO (Wi-Fi), si potrà tornare ad avere il controllo della macchina da App. L'eventuale ciclo in esecuzione proseguirà. Per scoprire tutti i dettagli delle funzioni Wi-Fi, esplora i menu dell'App accedendo in modalità DEMO. Con oblò aperto, il CONTROLLO REMOTO sarà disabilitato. Per abilitarlo nuovamente, chiudere l'oblò, ruotare la manopola programmi in una posizione differente da CONTROLLO REMOTO e selezionarlo nuovamente. La frequenza della rete Wi-Fi domestica deve essere impostata sulla banda a 2,4 GHz. Non è possibile configurare la macchina se la rete di casa è impostata sulla banda a 5 GHz. Aprire l’App, creare il profilo utente (o fare il login se già creato in precedenza) e associare l'elettrodomestico seguendo le indicazioni sul display del dispositivo.

ABILITAZIONE CONTROLLO REMOTO

Verificare che il router sia acceso, e collegato a Internet. Caricare la biancheria, chiudere l'oblò.

1. Aprire la porta e caricare la biancheria

nel cesto. Assicurarsi che i capi non si incastrino nella porta.

2. Chiudere gentilmente la porta fino a

3. Ruotare la manopola programmi e

scegliere il programma di asciugatura desiderato (per dettagli, guardare la tabella programmi).

4. Premere il tasto di avvio programma

L’asciugabiancheria partirà automaticamente.

5. Se si apre la porta durante il ciclo per

controllare la biancheria, è necessario successivamente richiudere la porta e premere il tasto di avvio programma, il ciclo di asciugatura ricomincerà nuovamente. A Manopola programmi posizione di OFF

6. Quando il ciclo è prossimo alla fine, inizia

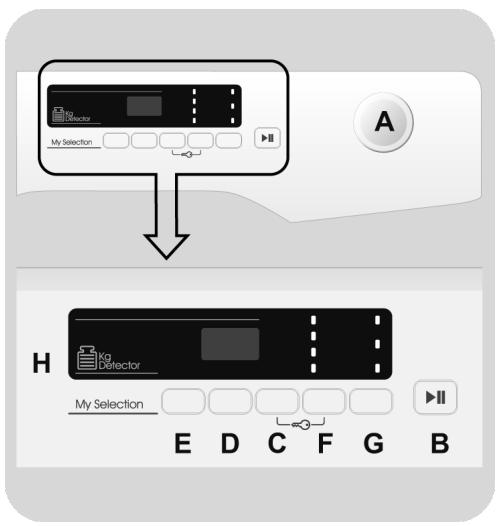

una fase di raffreddamento. I capi vengono asciugati con aria fredda al fine di raffreddarli. con B Tasto AVVIO/PAUSA C Tasto PARTENZA DIFFERITA D Tasto SELEZIONE TEMPO

7. A seguito della fine del ciclo, il cesto

effettuerà delle rotazioni ad intermittenza per minimizzare le pieghe. Continuerà fino a quando l'asciugabiancheria verrà spenta o la porta verrà aperta. E Tasto MEMO F Tasto SELEZIONE ASCIUGATURA G Tasto STIRO FACILE H DISPLAY Non aprire la porta durante i cicli di asciugatura automatici per avere un’asciugatura sempre efficace.

C+F PROTEZIONE BAMBINI

Dati tecnici Potenza Assorbita / Ampere fusibile / Tensione: vedere targhetta dati. Carico massimo: vedere etichetta energetica. Efficienza Energetica: vedere etichetta energetica.

DURATA PROGRAMMA ATTENZIONE Al momento della selezione di un programma, verrà automaticamente indicata la durata del ciclo che potrà variare a seconda delle opzioni che verranno selezionate. Non toccare i tasti all'inserimento della spina perché la macchina, nei primi secondi, effettua un'autocalibrazione che potrebbe essere interrotta: se ciò avvenisse la macchina potrebbe non funzionare in maniera ottimale. In tal caso, togliere la spina e ripetere l'operazione. Dopo l’avvio del programma il display terrà costantemente informati sul tempo restante alla fine del ciclo di asciugatura. L’apparecchio calcola tale tempo in base a un carico standard, ma durante il ciclo la macchina corregge il tempo a seconda del livello di umidità del carico. Manopola programmi con posizione di OFF FINE PROGRAMMA Ruotando la manopola in entrambe le direzioni è possibile selezionare programma di asciugatura desiderato.

Per annullare il programma selezionato o spegnere l’asciugatrice, ruotare la manopola in posizione OFF (ricordarsi anche di togliere la spina). Tasto AVVIO/PAUSA Chiudere l'oblò PRIMA di premere il tasto AVVIO/PAUSA. A fine ciclo spegnere l’asciugatrice ruotando la manopola sulla posizione OFF. La manopola deve essere SEMPRE portata in posizione di OFF alla fine di un ciclo di asciugatura e prima di selezionarne uno nuovo. Tenere premuto il tasto AVVIO/PAUSA parametri preimpostati premere il tasto AVVIO/PAUSA. A programma in corso verrà visualizzato sul display il tempo rimanente. Se invece si vuole modificare il programma scelto, premere i tasti delle opzioni desiderate, modificare i parametri preimpostati dopodiché premere AVVIO/PAUSA per iniziare il ciclo. Sono selezionabili solo le opzioni compatibili con il programma scelto. Dopo avere avviato l’asciugatrice si dovrà affinché ("End" alcuni modelli) verrà visualizzata sul display e sarà possibile aprire l'oblò.

METTERE LA MACCHINA IN PAUSA

Per far partire il ciclo selezionato con i attendere alcuni secondi macchina inizi il programma. Alla fine del programma la scritta "FINE"

per circa 2 secondi (l'indicazione del tempo residuo lampeggia quando la macchina è in pausa). Premere nuovamente il tasto AVVIO/ PAUSA per riavviare il programma dal punto in cui era stato interrotto. CANCELLAZIONE PROGRAMMA IMPOSTATO Per annullare il programma, ruotare la manopola sulla posizione OFF. Se dovesse mancare la corrente durante il funzionamento dell’apparecchio, una speciale memoria conserverà l’impostazione effettuata e, al ritorno della corrente, premendo il tasto AVVIO/PAUSA, la macchina ripartirà dalla fase del ciclo in cui si era fermata. Tasto SELEZIONE ASCIUGATURA Questo tasto permette di ritardare la Questo tasto permette di selezionare il Dopo aver premuto il pulsante AVVIO/ Pronto Stiro: lascia i panni leggermente umidi, per facilitare la stiratura. partenza del ciclo di asciugatura da 30 minuti (1 ora in alcuni modelli) a 24 ore a intervalli di 30 minuti (1 ora in alcuni modelli). Il ritardo prescelto compare sul display. livello di asciugatura desiderato, opzione modificabile fino a 3 minuti dopo la partenza del ciclo: PAUSA, il tempo mostrato decresce di minuto in minuto. Asciutto No Stiro: per capi da appendere direttamente dopo l’asciugatura, senza stirarli. In caso di apertura dell’oblò a partenza differita attivata è necessario, dopo la richiusura della porta, premere AVVIO/ PAUSA per riprendere il conteggio. Asciutto Armadio: per capi che possono essere direttamente riposti. Extra-asciutto: per capi completamente asciutti, ideale a pieno carico. Tasto SELEZIONE TEMPO È possibile trasformare un ciclo da automatico a programmato, fino a 3 minuti dall'avvio del ciclo. Questo apparecchio è dotato della funzione di Drying Manager. Nei cicli automatici, ogni livello intermedio di asciugatura, prima di raggiungere il livello selezionato, viene segnalato con un indicatore luminoso lampeggiante che corrisponde al grado di asciugatura raggiunto. La pressione progressiva aumenta il tempo a intervalli di 10 minuti. Per tornare al ciclo automatico è necessario spegnere l'asciugatrice. In caso di incompatibilità, tutti i led lampeggeranno velocemente per 3 volte. In caso di incompatibilità, tutti i led lampeggeranno velocemente per 3 volte. Tasto MEMO Questo tasto consente di memorizzare le opzioni impostate su un ciclo. Tasto STIRO FACILE Durante il ciclo l’opzione imposta movimenti alternati del cesto per ridurre le pieghe e imposta automaticamente il livello di asciugatura su "Pronto Stiro". Inoltre, questa opzione attiva un ciclo anti-piega ad inizio (in caso di attivazione della partenza differita) e a fine asciugatura. Utile se non si ha la possibilità di rimuovere immediatamente il bucato, consente di mantenere il cesto in movimento per non far appesantire i panni asciutti e mantenerli morbidi. Si attiva ogni 10 minuti, fino a 6 ore dal termine del ciclo. MEMORIZZAZIONE: selezionare il programma e le opzioni desiderate, quindi premere il tasto MEMO per 3 secondi (prima di avviare il ciclo). La scritta MEMO (tutti i digit in alcuni modelli) lampeggerà per 2 secondi e le opzioni impostate collegate al ciclo prescelto verranno memorizzate. RICHIAMO: dopo aver impostato il ciclo prescelto premere il tasto MEMO per richiamare le opzioni memorizzate. La funzione partenza differita NON può essere memorizzata. Per interrompere il ciclo posizionare la manopola su OFF.

PROTEZIONE BAMBINI Le pressione contemporanea dei tasti "C" e "F" per circa 2 secondi permette di bloccare i tasti. In questo modo, si può evitare che vengano effettuate modifiche indesiderate o accidentali. Il blocco tasti può essere annullato, semplicemente premendo nuovamente i due tasti di attivazione. In caso di apertura oblò con l'opzione PROTEZIONE BAMBINI attivata, il ciclo si ferma ma il blocco si conserva: per far ripartire il ciclo è necessario rimuovere il blocco premere nuovo AVVIO/PAUSA. L'opzione PROTEZIONE BAMBINI è modificabile in qualsiasi momento del ciclo. Nei modelli dotati di Wi-Fi, indica lo stato della connessione. Può essere: - ACCESA FISSA: controllo remoto attivo. - LAMPEGGIANTE remoto disattivo. LENTA: controllo

- LAMPEGGIANTE VELOCE PER 3

SECONDI, POI SPENTA: la macchina non riesce a connettersi alla rete Wi-Fi domestica o non è ancora stata associata all'App. - LAMPEGGIANTE LENTA PER 3 VOLTE, POI SPENTA PER 2 SECONDI: reset della rete Wi-Fi (durante l’associazione con l'App).

- ACCESA PER 1 SECONDO, POI

SPENTA PER 3 SECONDI: l'oblò è aperto. Non è possibile attivare il controllo remoto. Per tutte le informazioni relative alle Display Il display consente di visualizzare il tempo residuo di asciugatura, il ritardo in caso di impostazione della partenza differita e altri messaggi di notifica.

1) SPIE SELEZIONE ASCIUGATURA

Le spie indicano i gradi di asciugatura selezionabili tramite l'apposito tasto:

2) SPIA TANICA ACQUA

Si accende per ricordare di svuotare la tanica dell’acqua di condensa.

3) SPIA PULIZIA FILTRO

Si accende quando è necessario pulire i filtri (filtro della porta e filtro inferiore).

funzionalità e alle istruzioni per una facile configurazione del Wi-Fi, fare riferimento al sito: go.he.services/ctd-3d ATTENZIONE Il ciclo standard COTONE ( ) è quello a maggior efficienza energetica e il più adatto per un’asciugatura di un normale bucato bagnato in cotone. Pulire i filtri prima di effettuare ogni ciclo. Massima capacità di asciugatura Cotone Massima capacità dichiarata Sintetici o delicati Max. 4 kg Informazioni per test di laboratorio ATTENZIONE La reale durata del ciclo di asciugatura dipende dal livello di umidità di partenza del carico a causa della velocità di centrifuga, dal tipo e dalla quantità del carico, dalla pulizia dei filtri e dalla temperature ambientale. EN 61121 - Programmi da usare: - COTONE ASCIUTTO

(BIANCHI - Pronto Stiro)

(SINTETICI - Asciutto No Stiro)

Guida ad una corretta asciugatura PROGRAMMA

SINTETICI TEMPO DI ASCIUGATURA (min) Opzioni selezionabili CAPACITÀ (kg) Tabella programmi Full

CONTROLLO REMOTO (Wi-Fi) Posizione da selezionare per abilitare/disabilitare il controllo da remoto tramite App, via Wi-Fi.

• La reale durata del ciclo di asciugatura dipende dal livello di umidità di partenza del bucato dovuta alla velocità di rotazione, tipologia e quantità di carico, pulizia del filtro e temperatura ambientale.

Per trattare i vari tipi di tessuto e colori, l’asciugatrice è dotata di programmi specifici, adatti ad ogni esigenza di asciugatura (vedere tabella programmi). CONTROLLO REMOTO (Wi-Fi) Posizione da selezionare per abilitare/ disabilitare il controllo remoto tramite App, via Wi-Fi. In tal caso, la partenza del ciclo avverrà mediante i comandi stessi dell'App. Maggiori dettagli nel capitolo CONTROLLO REMOTO (Wi-Fi). COTONE NORMATIVO Programma eco normativo (hang dry) ideale per capi in cotone. Il più efficiente in termini di consumo energetico per l'asciugatura di questi tessuti. Il programma "ciclo lana” di questa asciugabiancheria è stato approvato da The Woolmark Company per l’asciugatura dei capi in lana etichettati "lavabili in lavatrice”, purché capi siano lavati e asciugati seguendo le istruzioni riportate sull'etichetta cucita al capo e le indicazioni fornite dal fabbricante della macchina M1524. Nel Regno Unito, nell’Eire, a Hong Kong e in India il marchio Woolmark è un marchio certificato. BIANCHI Ciclo ideale per asciugare capi in cotone, spugne e asciugamani. JEANS Un ciclo studiato per asciugare uniformemente tessuti come jeans o denim. E' consigliato rovesciare i capi prima dell'asciugatura. SCURI & COLORATI Il ciclo ideale per asciugare capi scuri e colorati in cotone o sintetici.

Programma rapido per carico medio che garantisce la migliore asciugatura. Si consiglia di centrifugare ad alta velocità prima di asciugare. SINTETICI Ciclo studiato per asciugare tessuti sintetici. CAMICIE Programma dedicato all'asciugatura di camicie, limitando la formazione di pieghe e grovigli tramite opportune movimentazioni del cesto. E' consigliabile rimuovere i capi appena il ciclo di asciugatura è terminato. QUOTIDIANO 45' Programma rapido a tempo per gli indumenti quotidiani. Si consiglia di centrifugare ad alta velocità prima di asciugare. LANA CERTIFICATA Per capi in lana: il programma può essere utilizzato per asciugare fino a 1 kg di biancheria (circa 3 maglioni). Si consiglia di rovesciare i capi prima di asciugarli. Il tempo può variare a seconda delle dimensioni e della densità del carico e della centrifuga scelta per il lavaggio. A fine ciclo RISPARMIO 30' Programma rapido a tempo per piccoli carichi che assicura il massimo risparmio di tempo ed energia. Si consiglia di centrifugare ad alta velocità prima di asciugare.

i capi sono pronti per essere indossati, ma nel caso di indumenti più pesanti i bordi potrebbero risultare leggermente umidi: si suggerisce di farli asciugare naturalmente. Si consiglia di estrarre subito i capi al termine del ciclo di asciugatura. Attenzione: il processo di ristringimento della lana è irreversibile; asciugare esclusivamente i capi con simbolo "ok tumble". Questo programma non è indicato per capi acrilici. Descrizione programmi REFRESH Il ciclo ideale per eliminare i cattivi odori dai capi e ridurre le pieghe. SPORT PLUS Ciclo studiato per l'asciugatura di tessuti tecnici, preservando l'elasticità delle fibre. RELAX Ciclo a caldo che in 12 minuti consente di ridurre la formazione di pieghe e facilitare la stiratura. PICCOLO CARICO La soluzione ideale per asciugare carichi molto piccoli in modo ottimale e senza rischio di sovrasciugatura.

E GARANZIA Manca la corrente? Quale può essere la causa... Il portellone è stato chiuso perfettamente? Problemi che può risolvere l’utente. Prima di rivolgersi al Centro Assistenza consultare la seguente checklist. La chiamata verrà addebitata all'utente nel caso in cui risulti che la macchina funziona o è stata installata o utilizzata in maniera errata. Se il problema persiste anche dopo aver eseguito i controlli consigliati, rivolgersi al servizio di assistenza che sarà a disposizione per suggerire eventuali soluzioni per telefono. Il tempo di asciugatura residuo può variare durante il ciclo. Il tempo infatti viene costantemente aggiornato per migliorarne la stima. E’ pertanto normale che durante il ciclo, il tempo mostrato sul display possa aumentare o diminuire. Tempo di asciugatura eccessivamente lungo/capi non sufficientemente asciutti…

programma/tempo selezionato è corretto?

asciugatura La macchina è stata opportunamente attivata (sia collegata all’ alimentazione sia attivata localmente)? È stato selezionato il tempo o il programma di asciugatura? La macchina è stata riattivata dopo aver aperto il portellone? La macchina ha smesso di funzionare perché la vaschetta dell’ acqua è piena e deve essere svuotata? L’asciugatrice fa molto rumore… Spegnere l’asciugatrice e rivolgersi al Servizio Assistenza. La spia pulizia filtro è accesa… Si deve pulire il filtro? La spia vaschetta dell'acqua è accesa… Si deve svuotare la vaschetta dell’acqua? I capi sono stati introdotti eccessivamente Servizio assistenza clienti Si è provveduto a strizzare o centrifugare Se il problema persiste anche dopo aver effettuato tutti i controlli consigliati, rivolgersi al Servizio Assistenza. Sarà a disposizione per suggerire eventuali soluzioni per telefono o per fissare la visita del tecnico in base alle condizioni di garanzia. Si ricorda che l’intervento del tecnico può essere soggetto a pagamento nel caso la macchina: bagnati? adeguatamente i capi prima di introdurli nella macchina? Si deve pulire il filtro? Si deve pulire il condensatore? L’asciugatrice eccessivamente?

stata caricata Vi sono ostruzioni a livello delle prese, degli sfiati e della base dell’ asciugatrice? risulti perfettamente funzionante. non sia stata installata secondo quanto indicato nelle istruzioni d’installazione. L’asciugatrice non funziona… L’ alimentazione elettrica cui è collegata la macchina è attiva? Controllare provando con un altro apparecchio (ad esempio, lampada da tavolo). La spina di alimentazione è stata collegata correttamente all’ alimentazione elettrica? sia stata utilizzata in modo improprio. Ricambi Utilizzare sempre ricambi originali, disponibili direttamente presso il Servizio Assistenza.

Fusibile bruciato? Servizio assistenza tecnica Per assistenza e riparazioni, rivolgersi al tecnico del Servizio Assistenza più vicino. Garanzia Il prodotto è garantito, oltre che ai sensi di legge, alle condizioni e nei termini riportati sul certificato di garanzia convenzionale inserito nel prodotto. Il certificato dovrà essere conservato e mostrato al nostro Centro di Assistenza Tecnica Autorizzato, in caso di necessità, insieme allo scontrino comprovante l’acquisto dell’elettrodomestico. Puoi consultare le condizioni di garanzia anche sul nostro sito internet. Per ottenere assistenza compila l’apposito form on-line oppure contattaci al numero che trovi indicato nella pagina di assistenza del nostro sito internet. su questo Apponendo la marcatura prodotto, dichiariamo, sotto la nostra responsabilità, di ottemperare a tutti i requisiti relativi alla tutela di sicurezza, salute e ambiente previsti dalla legislazione europea in essere per questo prodotto. Per garantire la sicurezza al momento dello smaltimento di una asciugatrice, scollegare la spina dell’alimentazione dalla presa, tagliare il cavo dell’alimentazione di rete e distruggerlo insieme alla spina. Per evitare che i bambini possano rimanere intrappolati all'interno dell'asciugatrice, rompere i cardini o la chiusura dell’oblò. La ditta costruttrice declina ogni responsabilità per eventuali errori di stampa contenuti nel libretto presente in questo prodotto. Si riserva inoltre il diritto di apportare le modifiche che si renderanno utili ai propri prodotti senza compromettere le caratteristiche essenziali.
