Tipo di prodotto	Piano cottura a induzione da incasso
Marca	AIRLUX
Modello	AV32H (ATI320MC)
Potenza totale	3400 W
Numero di fuochi	2 (anteriore Ø160 mm, posteriore Ø200 mm)
Dimensioni dell'apparecchio (L x P)	520 x 300 mm
Dimensioni di taglio	490 x 280 mm
Peso	Circa 6 kg
Alimentazione elettrica	230 V ~ 50/60 Hz, monofase
Protezione richiesta	Interruttore 16 A, cavo 3 x 1,5 mm²
Funzione Booster	Sì, fino a 2000 W per 10 minuti
Rilevamento pentole	Automatico, diametro minimo 90 mm
Indicatore di calore residuo	Sì (simbolo H)
Blocco comandi	Sì (simbolo L)
Limitazione del tempo di funzionamento	Sì (60 min per livelli 1-5, 30 min per 6-9)
Ventilazione	Automatica con due velocità
Materiale della superficie	Vetroceramica
Manutenzione e pulizia	Usare un panno umido e un detergente per vetroceramica, evitare abrasivi
Sicurezza	Spegnimento automatico, rilevamento surriscaldamento, sicurezza bambini
Ricambi e riparabilità	Contattare il servizio post-vendita autorizzato; non aprire l'apparecchio da soli
Consumo energetico	179,2 Wh/kg (secondo EN 60350-2)
Garanzia	Rispettare le condizioni d'uso per la validità

Domande frequenti - AV32H AIRLUX

Quali tipi di pentole posso usare su questo piano cottura a induzione ?

Usare recipienti con fondo ferromagnetico: acciaio, ghisa, inox a fondo magnetico. Verificare con una calamita. Evitare rame, alluminio, vetro e ceramica.

Cosa fare se appare il simbolo [U] ?

Questo simbolo indica che nessun recipiente viene rilevato o non è adatto. Posizionare una pentola compatibile centrata sulla zona, o verificarne il diametro (minimo 90 mm).

Come attivare il blocco comandi ?

Ruotare contemporaneamente le due manopole verso sinistra sulla posizione [A] per 3 secondi. Appare il simbolo [L]. Ripetere l'operazione per sbloccare.

Cosa significa il simbolo [H] visualizzato ?

Indica calore residuo: la zona di cottura è ancora calda. Non toccarla e attendere che il simbolo si spenga prima di pulire.

Come usare la funzione Booster ?

Ruotare la manopola della zona desiderata verso destra fino al finecorsa. Appare il simbolo [P] e la potenza massima è attiva per 10 minuti.

Cosa fare se il piano non si accende ?

Controllare prima l'interruttore e la presa di corrente. Assicurarsi che il blocco non sia attivato (simbolo [L]). Se il problema persiste, contattare il servizio post-vendita.

Perché il ventilatore continua dopo lo spegnimento ?

Normale: il ventilatore raffredda l'elettronica. Si arresta automaticamente quando la temperatura è sufficientemente bassa.

Quali sono i codici di errore comuni ?

[E2]: surriscaldamento, lasciare raffreddare. [E6]: problema rete, controllare tensione/frequenza. [E8]: presa d'aria ostruita, liberarla. [e]: difetto elettronico, scollegare/ricollegare o contattare il SAV.

Come pulire la vetroceramica ?

Usare un panno umido con un po' di detersivo per piatti o un detergente specifico. Non usare mai spugnette abrasive né raschietti metallici.

Qual è la distanza minima tra il piano e la cappa ?

Rispettare le istruzioni del produttore della cappa. In assenza di indicazioni, prevedere almeno 760 mm tra il piano e la cappa.

MANUALE UTENTE AV32H AIRLUX

Istruzioni per l'uso e la manutenzione

ATI320MC

Chère cliente, cher client,

U Non detection de casserole

E Message d'erreur

La tabella ha un limite di tempo di funzionamento che dipende dal livello di potenza selezionato. Tra 1 e 5 si spegne automaticamente dopo 60 minuti e tra 6 e 9 si spegne dopo 30 minuti.

PRIMA DEL PRIMO UTILIZZO 48
FUNZIONAMENTO DELL'INDUZIONE 48
AZIONAMENTO 48
RICONOSCIMENTO PENTOLA 48
INDICAZIONE DEL CALORE RESIDUO 49
FUNZIONE BOOSTER 49
BLOCCO DEL PANNELLO DI CONTROLLO 49
DECONEXION AUTOMÁTICA 49

CONSIGLI DI COTTURA 50

QUALITA DELLE PENTOLE DI COTTURA 50
MISURE DELLE PENTOLE 50
ESEMPI DI REGOLAZIONE DELLA POTENZA 51

MANUTENZIONE E PULIZIA 51

RISOLUZIONE DEI PICCOLI PROBLEMI 51

PROTEZIONE DELL'AMBIENTE 52

PRESCRIZIONI PER L'INSTALLAZIONE 53

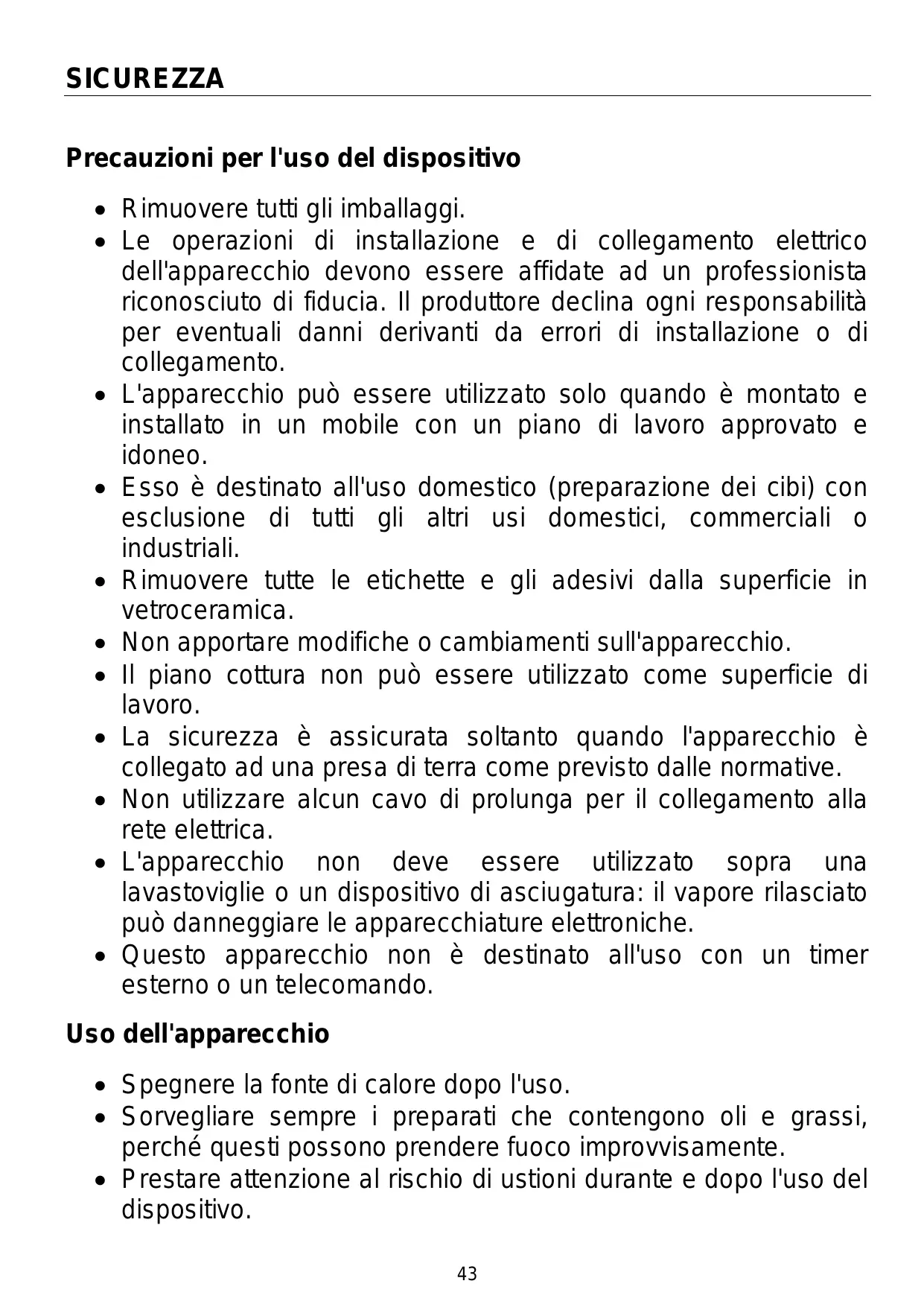

Precauzioni per l'uso del disposito

• Rimuovere tutti gli imballaggi.

• Le operazioni di INSTALLazione e di collegamento elettrico dell'apparecchio devono essere affidate ad un professionista riconosciuto di fiducia. Il produttore declina agli responsabilità per eventuali danni derivanti da errorsi di INSTALLazione o di collegamento.

• L'apparecchio può essere utilizzato solo quando è montato e installato in un mobile con un piano di lavoro approvato e idoneo.

• Esso è destinato all'uso domestico (preparrazione dei cibi) con esclusione di tutti gli altri usi domestici, commerciali o industriali.

• Rimuovere tutte le etichette e gli adesivi alla superficie in vetroceramica.

Non apportare modifiche o cambiamenti sull'apparecchio.

• Il piano cottura non può essere utilizzato come superficie di lavoro.

• La sicurezza è assicurata sostanto quando l'apparecchio è collegato ad una presa di terra come previsto dalle normative.

• Non utilizzato alcun cavo di prolunga per il collegamento alla rete elettrica.

• L'apparecchio non deve essere utilizzato sopra una lavastoviglia o un dispositivo di asciugatura: il vapore rilasciato cui sono danneggiare le apparecchiature elettroniche.

• Questo appearecchio non è destinato all'uso con un timer esterno o un telecomando.

Uso dell'apparecchio

• Spagnere la fonte di calore dopo l'uso.

• Sorvegliare sempre i preparati che contengono oli e grassi, perché questi possono prendere fuoco improvisamente.

• Prestareattenzione al rischio di usioni durante e dopo l'uso del dispositivo.

• Non permettere ai bambini di maneggiare l'apparecchio.

• Assicurarsi che nessun cavo elettrico di un dispositivo fisso o mobile entri in contatto con la superficie di cottura calda o con una pentola calda.

• Gli oggetti sensibili ai campi magnetici (carte di credito, dischetti di computer, calculatori) non devono trovarsi nelle immediate vicinanze del dispositivo quando questo è in funzione.

• Utilizzare solo le pentole idonee. In caso di accensione improvvisa o di calore rimanente, altri materiali possono fondere o prendere fuoco.

• Non copire mai l'apparecchio con un panno o un foglio protettivo. Questo potrebberiscaldarsi e prendere fuoco.

• Questo apparecchio non è destinato all'uso da parte di persona (compresi i bambini) con disponà fisiche, sensoriali o mentali ridotte, o mancanza di esperienza e conoscenza, a meno che non abbiano ricevuto supervisione o istruzioni sull'uso dell'apparecchio da parte di una persona responsabile della loro sicurezza.

• I bambini dovrebbero essere controllati per assicurarsi che non giocino con l'apparecchio.

• La pulizia e la manutenzione non possono essere affidate a bambini.

• ATTENZIONE: L'apparecchio e le sue parti accessibili divertano calde durante l'uso. Si deve fare attenzione a non toccare gli elementi riscaldanti. I bambini devono essere tenuti lontani se non sotto sorvegianza continua.

Precazioni contro i danni

• Le pentole danneggiate o con fondo ruvido (ghisa non smaltata) possocono danneggiare il vetro.

• La presenza di sabbia o altri abrasivi può danneggiare il vetro.

Non lasciare cadere nessun oggetto (anche piccolo) sul vetro.

• Evitare qualsiasi urto delle pentole da cucina contro il bordo del vetro.

• Assicurarsi che la ventilazione dell'apparecchio abbia luogo secondo le istruzioni del costruttore.

Non posizionare o lasciare mai pentole vuote sul piano cottura.

•

• Evitare agli contatto di zucchero, materiali sintetici o fogli di alluminio con le zone calde. Queste sostanze sono causere crepe o intaccare la superficie in vetroceramica durante il raffreddamento: se necessario spagnere l'apparecchio e rimuoverle immediatamente delle zone alla calde (attenzione: rischio di usstioni).
• AVVERTENZE: prestare attenzione alla cottura con olio e grasso perché potrebbe risultare molto pericolosa.
• ATTENZIONE: ilprocesso di cottura deveseccoastamente monitorato.
• Pericolo d'incendio! Non pogiare nessun oggetto sul piano cottura.
  Non posizionare mai una pentola calda sulla zona dei comandi.
• Se除去 l'apparecchio a incasso è presente un cassetto, assicurarsi che tra il contentuto del cassetto e la parte inferiore dell'apparecchio sia presente una distance sufficiente (3 cm) per garantire una Buona ventilazione.
• Non posizionare nessun oggetto infiammabile (ad es. spray) nel cassetto sotto il piano cottura. Gli eventuali portadosate devono essere realizzati in materiale resistente al calore.
• Non utilizzato detergenti abrasivi o raschietti metallici taglienti per pulire il piano di cottura in vetro in quanto possono graffiare la superficie, che può provocare la frantumazione del vetro..

Precauzioni in caso di malfunzionamento dell'apparecchio

• Se si riscontra un difetto, spegnere il disposativo e scollegare l'alimentazione elettrica.
• Scollegare immediatamente l'alimentazione elettrica dell'apparecchio se è presente una crepa o una fessura nel vetroceramica, e avvertire il servizio di assistenza clienti.
• Le riparazioni possono essere effettuate solo da personale specializzato. Non aprire l'apparecchio da soli in nessun caso.
• AVVERTENZA: Se la superficie di cottura di vetro è rottà, spegnere il dispositivo per evitare il rischio di scosse elettriche.

Altre misure precazionali

• Assicurarsi che la pentola sia sempre al centro della zona cottura. La parte inferiore della pentola dove copire quanto più possibile la zona di cottura.
• Un Campo magnetico più influenzare gli apparecchi elettronici. É opportuno che i portatori di pacemaker consultino preventivamente un medico.
• Non usare pentole e padelle di materiale sintetico o alluminio: questi possono fondersi sulle zone alla calde.
• Non spegnere mai il fuoco con acqua. Spagnere la zona di cottura. Soffocare cautamente le fiamme con un coperchio apposto o di una pentola o qualcosa di simile.

L'USO DI PENTOLE E PADELLE NON IDONEE E IL RISCALDAMENTO DI ACCESSORI RIMOVIBILI DELLE PENTOLE NON ADATTI PER L'INDUZIONE NON SONO COPERTI DALLE CONDIZIONI DI GARANZIA. IL PRODUTTORE DECLINA OGNI RESPONSABILITA PER DANNI DEL PIANO COTTURA E DEL SUO AMBIENTE EVENTUALMENTE DERIVATI DAGLI STESSI.

Caratteristiche tecniche

Modello	ATI320MC
Potenza totale	3400 W
Consumo di energia del piano cottura EChob**	179.2 Wh/kg
Zona anteriore sinistra	Ø 160 mm
Riconoscimento pentola	Ø 90 mm
Normale*	1400 W
Con Booster *	-
Categoria standardizzata pentole e tegami**	B
Consumo energetico ECw**	177.3 Wh/kg
Zona posteriore sinistra	Ø 200 mm
Riconoscimento pentola	Ø 90 mm
Normale*	1400 W
Con Booster *	2000 W
Categoria standardizzata pentole e tegami**	C
Consumo energetico ECw**	181Wh/kg

• la potenza può variarre in funzione delle dimensioni e del materiale delle pentole di cottura
  ** calculato secondo i metodi per la misura delle prestazioni funzionali (EN 60350-2)

USO DELL'APPARECCHIO

Comandi a sfioramento

L'apparecchio è dotato di comandi a sfioramento per la regolazione delle varie funzioni. La funzione si attiva toccando il relativo tasting. L'attivazione viene segnalata da una spia, un'indicazione e/o un segnale acustico.

Non premere contemporaneamente più comandi nell'uso normale.

Display

Display	Indicazione	Descrizione
0.	Zero	Zona cottura attivata
1...9	Livello di potenza	Scelta del livello di cottura
U	Rilevazione pentola	Nessuna pentola idonea
A	Riscaldamento immediato	Avviamento rapido
E	Segnalazione erre	Avaria circuito elettronico
H	Calore residuo	La zona di cottura è calda
P	Booster	È attiva la modalità turbo
L	Blocco	Il pannello comandi è bloccato

Ventilazione

La ventola funziona in modo completamente automatico. Essa si attiva lentamente quando la quantità di calore rilasciata dall'elettronica supera una determinata soglia. La ventilazione passa alla velocità superiore quando la superficie di cottura è utilizzata intensamente. La velocità del ventilatore diminuisce automaticamente fino all'arresto completo quando il circuito elettronico si è sufficientemente raffreddato.

Prima del primo utilizzato

Strofinare l'apparecchio con un panno umido e asciugarlo. Non utilizzato detergenti: i detergenti sono causare un appannamento bluastro del vetro.

Funzionamento dell'induzione

In ciascuna zona di cottura si trova una bobina di induzione. Quando è in funzione, la bobina produce un Campo elettromagnetico variabile che, a sua volta, produce una corrente indotta nel fondo della pentola. Ciò riscalda la pentola sulla zona di cottura.

Naturalmente sono necessarie pentole adequate:

• Sono raccomandate tutte le pentole in metallo con base magnetica (eventualmente verificare con un magnete) come ad esempio: marmitte in ghisa, padelle di ferro nere, tegami in metallo smaltato, pentole in acciaio inox con fondo magnetico...
• Sono esclude tutte le pentole in rame, acciaio inox, alluminio, vetro, legno, ceramica, terracotta, in acciaio inoxswana fondo magnetico...

La zona di cottura a induzione prende immediatamente in considerazione la dimensione della pentola usata. Se il diametro è troppo piccolo, la pentola non funziona. Il diametro varia in funzione del diametro della zona cottura.

Quando la pentola non è adeguata al piano cottura il symbolo [] si illumina.

Azionamento

É necessario accendere prima il piano cottura, poi la zona di riscaldamento:

• Accendere e spegnere il piano cottura:

Azione

Attivazione

Spagnere

Pannello comandi

Ruotare la manopola verso destra

Ruotare la manopola su [0].

Display

[0] lampeggiante

niente o [H]

Riconoscimento pentola

La rilevazione della pentola garantisce la sicurezza ottimale. Il piano cottura a induzione non funziona:

• se sulla zona non è presente una pentola o se la pentola non è adatta per l'induzione. In questo caso è impossibile augmentare la potenza e sul display compare il symbolo [U]. Quando si posizione una pentola sulla zona di cottura il symbolo [U] scompare.
• Il funzionamento s'interrompe se durante la cottura si toglie la pentola alla zona di cottura. Sul display si illumina il symbolo [ ]. Il symbolo [ ] scompare quando la pentola viene riposizionata sulla superficie di cottura. La cottura procede con la potenza selezionata in precedenza.

Spagnere la zona di cottura dopo l'uso. Ora la rilevazione della pentola [U] è disattivata.

Indicazione del calore residuo

Se dopo lo spegnimento delle zone di cottura o dell'intero piano cottura le zone di cottura sono ancora calde,cisione segnalato dall'indicazione [H].

Il symbolo [H] scompare quando le zone di cottura possono essere toccate perché pericolò.

Fintanto che la spia del calorie residuo resta accesa, non toccare le zone cottura e non posare alcun oggetto sensibile al calorie sulle zone di cottura. Rischio di incendio o di usioni!

Funzione Booster

Accrescere la zona di riscaldamento.

Quando esta funzione è arrivata, la zona di riscaldamento funzione per 10 minuti ad altissima velocità. Questa funzione serve per riscaldare velocemente grande quantità d'acqua (ad es. per la pasta).

- Avvio/arresto dell'alimentazione:

Azione

Avviare il Booster

Arrestare il Booster

Pannello comandi

Ruotare la sinistra manopola versus destra duro all'arresto.

Ruotare la manopola

Display

[P]

Da[9]a[0]

Blocco del pannello di controllo

Per evitare di modificare l'impostazione della zona cottura, il pannello di controllo più essere bloccato.

Azione

Bloccare il piano cottura

Sbloccare il piano cottura

Pannello comandi

Girare le due manopole a sinistra della posizione [ A ] durante 3s

Girare le due manopole a sinistra della posizione [ A ] durante 3s

Display

[L]

Qualità delle pentole di cottura

Pentole idonee:

acciaio, acciaio smaltato, ghisa, acciaio inox, in alluminio con fondo magnetico con fondo magnetico.

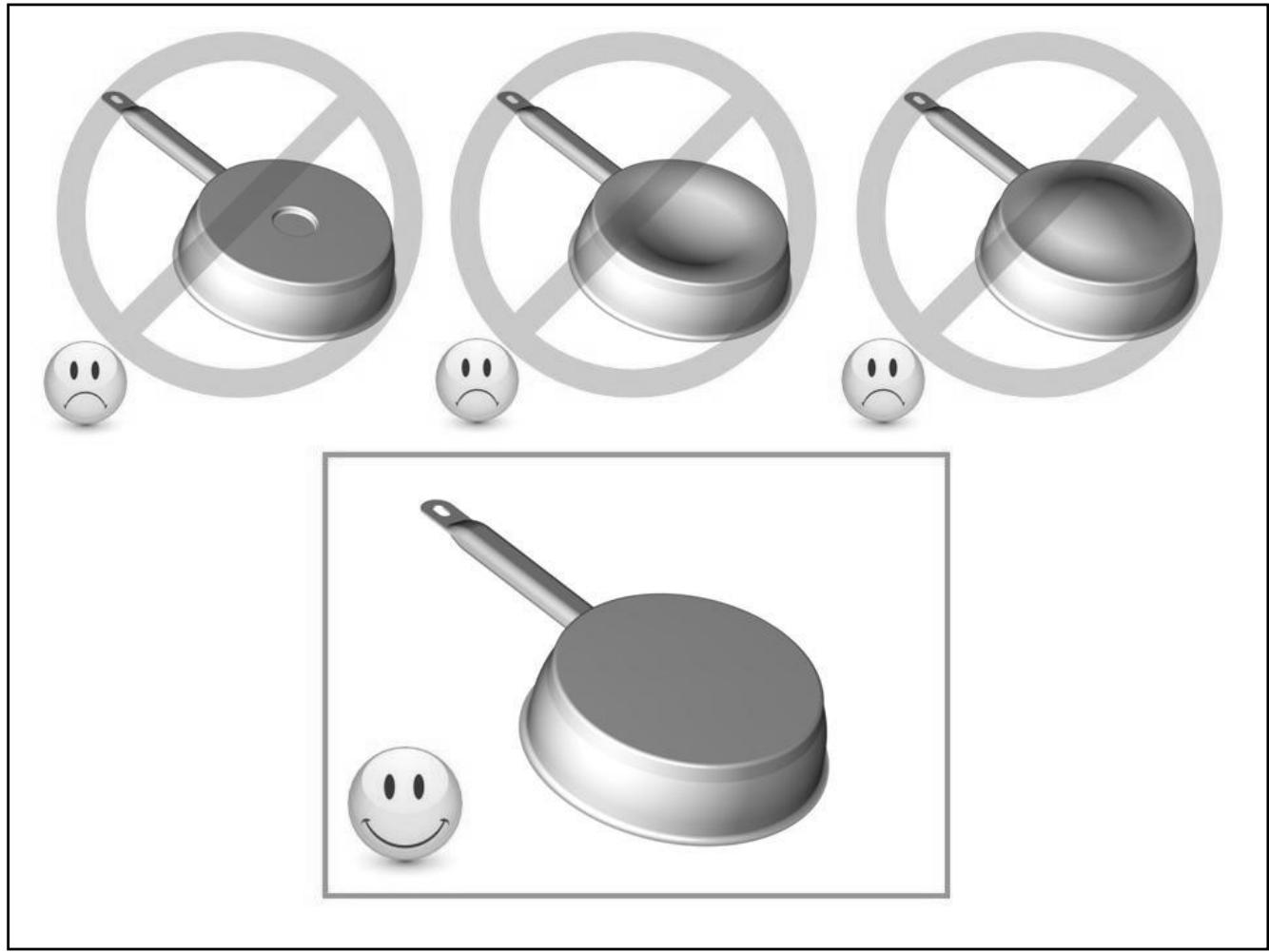

Pentole non idonee:

alluminio e acciaio inoxswana fondo magnetico, rame, ottone, ceramica, porcellana.

I produttori indicano se i loro prodotti sono adatti per l'induzione.

Per verificare se le pentole sono adatte:

• Versare una piccola quantità d'acqua in una pentola e mettere la pentola su una zona di cottura a induzione impostata a [9]. L'acqua dovrebbe riscaldarsi entro pochi secondi.
• Posare un magnete sul fondo della pentola. Il magnete deveaderire.

Alcune pentole producono un ronzio quando sono su una zona di cottura a induzione. Questo non vuol dire che il dispositivo sia difettioso e non influenza in alcun modo il funzionamento.

Misure delle pentole

Entro certi limiti, le zone di cottura si adattano automaticamente al diametro del recipiente di cottura. Tuttavia il diametro del fondo della pentola non deve essere minore di un dato minimo in funzione del diametro della zona di cottura.

Posizione are la pentola ben centrata sulla zona di cottura per ottenere un rendimento ottimale del vosto piano cottura.

Esempi di regolazione della potenza

(i valori seguenti sono indicativi)

1 - 2	Sciogliere, stemperare Riscaldare	Salse, burro, ciocolato, gelatina Piatti pronti
2 - 3	Ammollo Scongelamento	Riso, budino e alimenti preparati Verdure, pesce, prodotti surgelati
3 - 4	Vapore	Verdure, pesce, carne
4 - 5	Acqua	Patate bollite, zuppa, pasta Verdura fresca
6 - 7	Cuocere delicatamente	Carne, fegato, uova, salsicce Gulasch, involtini, trippa
7 - 8	Bollire Arrostire	Patate, bignè, pancakes
9	Arrostire Portare a temperatura	Bistecche, frittate acqua
P	Arrostire Portare a temperatura	Portare ad ebollizione grande quantità di acqua

MANUTENZIONE E PULIZIA

Lasciare raffreddare l'apparecchio per evitare il rischio di ustioni.

• Rimuovere i residui di cottura con un po' d'acqua con sapone liquido per i piatti o un prodotto commerciale consigliato per la vetroceramica.
  Nonutilizzareapparecchi funzionanti con "vapore"o "pressione".
  Non utilizzato oggetti che possono danneggiare il vetro della vetroceramica (come spugne abrasive o punte di coltelli, ecc.)
  Non utilizzato prodotti abrasivi, quosti prodotti possono danneggiare l'apparecchio.
• Asciuagare l'apparecchio con un panno pulito.
  Rimuovere immediatamente i piatti contenti zucchero o spezie contenti zuccheri.

RISOLUZIONE DEI PICCOLI PROBLEMI

Il piano cottura o la zona di cottura non funziona:

Il piano cottura è erroneamente collegato la rete elettrica
- É scattato l'interruttore automatico -> controllare l'interruttore automatico nel quadro elettrico.
- Verificare che il blocco non sia attivato
I comandi a sfioramento sono bagnati o sporchi di grasso
- Un oggetto è poggiato sui tasti a sfioramento

Simbolo [U] attenuato:

Non c'è nessuna pentola sulla zona di cottura
La pentola non è adatta per l'induzione
Il diametro del fondo della pentola è troppo piccolo rispetto alla zona di cottura

Simbolo [E] attenuato:

• Chiamare il servizio post-vendita.

Una o tutte le zone si spengono:

• Si è attenuato il dispositivo di sicurezza
• La sicurezza si attiva quando ci si è dimenticati di spegnere una zona cottura
  La sicurezza può attivarsianche quando uno o più comandi a sfioramento sono coperti
• Una pentola è vuota e il fondo è surriscaldato
• inottre il piano cottura ha un systema di riduzione automatica della potenza e di spegnimento automatico in caso di surriscaldamento

La ventola continua a funzionare dopo lo spegnimento del piano cottura:

• Questo non è un difetto; in quello modo il ventilatore protegge le apparecchiature elettroniche
• La ventola si ferma automaticamente.

Simbolo [E2] o [EH] attenuato:

Il piano cottura è surriscaldato; lasciarlo raffreddare e poi riattivarlo.

Simbolo [E3] attenuato:

• La pentola non è adatta, utilizzato una pentola diversa.

Simbolo [E6] attenuato:

• Errore del circuito elettrico. Controllare la frequenza e la tensione della rete elettrica.

Simbolo [E8] attenuato:

L'aperture di alimentazione dell'aria del ventilatore è ostruita. Liberare l'aperture.

Se uno di questi messaggi di erre resta visualizzato, contattare il servizio di assistenza.

PROTEZIONE DELL'AMBIENTE

• i materiali di imballaggio sono ecologici e riciclabili.
• i dispositivi elettronici contengono metalli preziosi. Si prega di informarsi presso la propria amministrazione sulle possibilità di riciclaggio.

Non buttare via l'apparecchio con la spazzatura
Rivolgersi all'apposto servizio di prelievo a domicilio o portare l'apparecchio elettrico al contentatore del proprio comune

Il montaggio deve essere effettuato esclusivamente da specialisti autorizzati.

L'utente deve essere al corrente della legislazione e delle norme del paese in cui si trova.

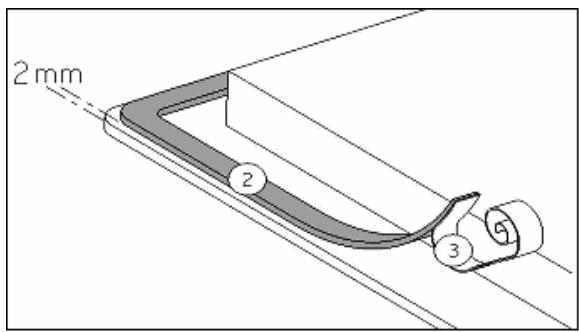

Installazione della fascia impermeabile

La fascia autoadesiva in dotazione con l'apparecchio evita le infiltrazioni nei mobili.

L'installazione della fascia deve essere eseguita con grande cura come illustrato nel disegno in basso.

Rimuovere la pellicola protettiva (3) e incollare la fascia di guarnizione (2) sul bordo del piano cottura a 2 mm dal contorno

Incasso

• Foro nel ripiano secondo il modello piano cottura:

Dimensione del vetro	Dimensione di taglio
520 x 300	490 x 280 mm

La distanza tra il piano cottura e la parete deve essere almeno di 50 mm.

• Il piano cottura è un apparecchio che appariene alla classe di protezione «Y». Su un lato o sul retro può essere incorpora una parete alta di un armadio o di un muro. Sull'alto lato non deve trovarsi alcun mobile o dispositivo la cui altezza superi la superficie del piano cottura.
• I rivestimenti dei piani di lavoro devono essere in materiali resistenti al calore (100^)
• I materiali del piano di lavoro possono gonfiarsi a contatto dall'umidità. Proteggere le superfici tagliate ricoprendole con una vernice o una colla speciale.
• Le strisce sui bordi dei muro devono essere resistenti al calore.
  Non installare il piano cottura sopra un forno non ventilato o una lavastoviglie.
• Lasciare sotto l'involucro dell'apparecchio una distance libera di 20mm per assicurare una Buona ventilazione delle apparecchiature elettroniche.
• Se除去 il piano cottura si trovava un cassetto, accertarsi di non riporvi oggetti infiammabili (ad es. prodotti spray) e oggetti non resistentiagli calore.
• Per la distanza tra il piano cottura e la cappa aspirante osservare le istruzioni del fabbricante della cappa. In mancanza di istruzioni, è necessario Maintainere una distanza minima di 760 mm.
• Dopo il collegamento il cordone elettrico non deve essere soggetto a sollecitazioni meccaniche, quali quella.

• Avvertenza: Usare esclusivamente le strutture di protezione del piano cottura previste dal produttore del piano cottura, rastrelliere designate dal produttore come idonee a tale scopo o barre di protezione integrate nell'apparecchio. L'uso di recinzioni inadatte cui causare incidenti.

• L'installazione e la connessione alla rete elettrica devono essere affidate esclusivamente ad uno specialista (elettricista) a conoscenza delle normative prescritte.

• Dopo il montaggio tutti i componenti sotto tensione devono rinanere schermati.
• Le informazioni necessarie per il collegamento elettrico si trovano sulla targhetto di identificazione nella parte inferiore dell'unità.
• L'apparecchio deve essere separato alla rete elettrica per mezzo di un interrottore multipolare. Quando l'interruttore è aperto (circuito interrotto), la distanza tra i contatti devese essere di almeno 3 mm.
• Il circuito elettrico deve essere separato nella rete mediante i dispositivi necessari, ad esempio interrupttori sicurezza, fusibili, interruptori differenziali e morsetti.
• Se l'unità non è dotata di una presa di corrente accessibile, nel contesto dell'infallazione sare necessario prevedere l'aggiunta di un dispositivo di disinserimento.
• Il cordone di alimentazione deve essere installato in modo che non possa toccare le parti calde del piano cottura o delorno.

Attenzione!

Questo apparecchio è dotato di una connessione a una tensione di rete 230V 50 / 60Hz

Collegare sempre la presa di terra. Rispettare lo schema di connessione.

La scatola di collegamento si trova tutto il piano cottura.

Per aprire il coperchio, utilizzare un cacciavite e inserirlo nelle due tacche davanti alle due frece.

COLLEGAMENTO DEL PIANO COTTURA:

Rete	Allacciamento	Cavo di alimentazione	Cavo di alimentazione	Calibratura interruptori
230 V~ 50/60 Hz	Monofase +N	3 x 1,5 mm²	H 05 VV - F H 05 RR - F	16 A *

• calculato utilizzato il coefficiente di contemporaneità secondo lo standard e 60 335-2-6

Collegamento del piano di cottura

Per le diverse possibilità di allacciamento elettrico, usare i ponti di connessione in ottone situati nella scatola di collegamento.

Collegamento monofase 230V~1P+N

Collegare la terra al morsetto "terra", il neutro N al morsetto N, la fase L1 al morsetto L1.

Attenzione! Inserire bene i conduttori e serrare bene le viti.

Non ci assumiamo alcuna responsabilità per incidenti derivanti da una connessione inadequata o verificatisi su dispositivi privi di messa a terra o con messa a terra difettosa.
