MANUALE UTENTE LK1051 QLIMA

Ci congratuliamo con Lei per l'acquisto del raffrescatore d'aria Qlima. Lei possiede un prodotto di alta qualità che le offrirà molti anni di comfort, a condizione che venga utilizzato in modo responsabile. Per una durata ottimale del suo Qlima, La invitiamo a leggere le presenti istruzioni d'uso. La informiamo inoltre che questo apparecchio è coperto da una garanzia di 2 anni.

AugurandoLe di trarre i migliori vantaggi da questo raffrescatore d'aria, salutiamo cordialmente.

PVG Holding B.V.

1 LEGGERE LE ISTRUZIONI D'USO PRIMA DI UTILIZZARE L'APPARECCHIO.

2 CONSULTARE IL RIVENDITORE IN CASO DI DUBBI O QUESITI.

• Prima di usare l'apparecchiatura, leggere attentamente il presente manuale e conservarlo come riferimento futuro. Installare questo dispositivo soltanto quando è conforme con la legislazione, le ordinanze e gli standard locali/nazionali.
• Il raffrescatore d'aria è stato progettato per uso interno ed esterno.
• Dopo il disimballaggio, controllare che l'apparecchio non presenti danni. In caso di dubbio, non utilizzare l'apparecchio, ma contattare il servizio clienti presso il proprio rivenditore locale.

Tenere il materiale di imballaggio (sacchetti di plastica, ecc.) lontano dai bambini, in quanto potrebbe causare situazioni di pericolo per questi ultimi.

• Non sono ammesse modifiche al sistema di sicurezza.
• Questo raffrescatore è costruito in conformità con i testi rilevanti nella normativa EN 60335

Avvertenza

• Leggere le istruzioni per l'uso prima di utilizzare il raffrescatore d'aria. La sicurezza di questo raffrescatore d'aria è garantita solo dal suo uso corretto in conformita alle presenti istruzioni, pertanto si raccomanda che esse vengono conservate per riferimento futuro.
• Utilizzare il dispositivo solo per lo scopo previsto. Altri utilizzi possono portare a cortocircuiti, bruciature, scosse elettriche,

esplosione della lampada, collisioni, ecc.

- Installare l'apparecchio solo in osservanza ai locali regolamenti, alle leggi e normative applicabili.

- Assicurarsi che la tensione disponibile non superi la tensione indicata nelle specifiche di questo manuale.

- Controllare che la tensione indicata sulla targhetta corrisponda alla tensione della rete locale prima di collegare l'apparecchio.

- L'apparecchio è adatto per tensioni di rete intorno a 220-240 V.

- Verificare sempre di vedere l'apparecchio quando si desidera accenderlo. Non usare mai timer, programmatori o qualsiasi altro dispositivo (incluse le applicazioni Internet) per accendere l'apparecchio automaticamente in quanto ciò potrebbe causare un incendio!

- L'apparecchio deve essere installato in conformità alle prescrizioni descritte nella sezione di installazione delle istruzioni per l'uso;

- L'apparecchio è stato costruito nel rispetto delle norme di sicurezza europee (CE). Ciò non ostante, occorre sempre usare la massima cautela, condizione che vale per tutti gli apparecchi.

- PERICOLO DI INCENDIO: Non utilizzare mai il raffrescatore d'aria in luoghi dove possono essere presenti gas, prodotti o fumi infiammabili e/o nocivi (ad esempio gas di scarico, vapori di vernici, tende, carta, vestiti).

- Non utilizzare prolunghe o adattatori multi-presa.

- L'utilizzo del presente apparecchio non è previsto per persone (bambini inclusi) con ridotte capacità psicomotorie, mentali o sensoriali, tanto meno deve essere utilizzato da persone inesperte o non dotate di sufficienti cognizioni in materia, tranne nei casi in cui vi è sorveglianza e sono impartite istruzioni per l'uso dell'apparecchio da parte di persone responsabili della sicurezza degli utenti.

- La sostituzione di un cordone elettrico danneggiato è un intervento riservata a persone qualificate o al centro di assistenza.

- Occorre sorvegliare costantemente i bambini per essere sicuri che non giochino con l'apparecchio.

- L'apparecchio non va posizionato direttamente sotto la presa di corrente.

- Non usare il raffrescatore d'aria nelle immediate vicinanze di un bagno, una doccia o una piscina

- La protezione di questa unità è destinata a impedire l'accesso diretto agli elementi mobili e deve essere a posto quando l'unità è in uso.

- Scollegare la spina di alimentazione prima di smontare, assemblare o prima della pulizia.

- Assicurarsi che il raffrescatore d'aria si trova su una superficie asciutta e uniforme.

- Non inserire oggetti nelle aperture del dispositivo.

- La griglia di protezione non fornisce completa protezione a bambini o a persone con ridotte capacità fisiche, sensoriali o mentali.

- Il dispositivo può essere usato da bambini a partire dagli 8 anni di età e da persone con capacità fisiche, sensoriali o mentali ridotte o con mancanza di esperienza e conoscenze a condizione che siano state fornite istruzioni e supervisione in merito a un uso sicuro del dispositivo accertandosi del fatto che siano stati compresi i rischi associati all'uso del dispositivo stesso.

- Le operazioni di pulizia e manutenzione da parte dell'utente non vanno eseguite dai bambini senza supervisione.

- I bambini di età inferiore a 3 anni devono essere tenuti sotto supervisione continua.

- I bambini di età compresa tra 3 e 8 anni possono solo accendere/spegnere l'apparecchio, a condizione che essa sia stato posto o installato nella sua normale posizione di funzionamento previsto e che siano controllati o siano stati istruiti all'uso dell'apparecchio in modo sicuro e abbiano compreso i rischi connessi.

- I bambini di età compresa tra 3 e 8 anni non devono collegare, regolare e pulire l'apparecchio o eseguire manutenzione da effettuare da parte dell'utente.

- Spegnere l'apparecchio quando è incustodito.

- Non coprire o ostruire il raffrescatore d'aria quando è in uso.

- Scollegare dalla rete durante l'installazione e la pulizia.

- Non utilizzare l'apparecchio con temperatura ambiente superiore a 40°C.

- Quando si utilizzano apparecchi elettrici, occorre sempre rispettare le precauzioni

di sicurezza di base per evitare i rischi di incendio, di scosse elettriche e di lesioni fisiche. Ancor più attenzione e precauzione necessita nell'uso di apparecchi elettrici che incorporano un serbatoio con acqua: nel caso di tracimazioni di acqua togliere immediatamente la spina dalla presa di corrente, verificare che le parti elettriche dell'apparecchio non siano bagnate, e se lo fossero asciugare completamente e con cura. In caso di dubbio, rivolgersi a personale professionalmente qualificato.

• Non lasciare l'apparecchio esposto agli agenti atmosferici (sole, pioggia, ecc.).
• È opportuno cambiare l'acqua ogni 3-4 giorni, anche se non è stata ancora utilizzata. Se il raffrescatore d'aria non è stato utilizzato per lunghi periodi, rimuovere l'acqua dal serbatoio dell'acqua e dalla base dell'umidificatore.
• Quando si utilizza l'apparecchio si deve prestare attenzione alla fuoriuscita di vapori di acqua calda.
• Scollegare l'apparecchio durante il riempimento e la pulizia.

Nel caso in cui non vengano consultate e/o rispettate le regole, le istruzioni e le spiegazioni, la garanzia non sarà più valida, e il produttore non dovrà più gestire eventuali danni all'apparecchiatura e/o all'ambiente conformemente alla garanzia.

GUIDA OPERATIVA

1. Aprire la scatola ed estrarre l'apparecchio. Controllare il contenuto attraverso il manuale di istruzioni.
2. L'unità deve essere collocata su una superficie piana e deve sempre stare in posizione verticale. Controllare che l'alimentatore abbia la potenza nominale corretta. (Fare riferimento alla targhetta situata sul lato posteriore dell'unità.)
3. Riempire con acqua: Quando l'apparecchio è nuovo o inutilizzato per un lungo periodo, è necessario riempirlo con acqua pulita prima dell'uso. Assicurarsi di scollegare l'unità prima di effettuare il riempimento di acqua per prevenire eventuali danni alle parti elettriche. Aprire il fermo del serbatoio dell'acqua ed estrarre il serbatoio, poi versare l'acqua nel serbatoio. Fare attenzione che l'acqua non superi il livello massimo indicato.
4. Alette oscillanti regolabili verso l'alto e il basso: Aprire la serranda dell'aria prima di accendere l'unità. Regolare le bocchette di ventilazione in su e in giù manualmente nella direzione più confortevole.
5. Timer: Premere questo tasto, l'impostazione del tempo può essere fatta nella gamma da 0,5 a 7,5 ore, con un intervallo di un'ora. Quando la spia del timer è accesa, l'unità è in condizione continua.
6. Telecomando: Funziona allo stesso modo del pannello di controllo. Assicurarsi che non vi siano ostacoli tra il telecomando e l'unità quando è in uso.
7. Conservazione: Nel caso in cui l'unità rimanga inutilizzata per un lungo periodo di tempo, l'acqua del serbatoio deve essere scaricata. Mantenere l'unità in funzione con solo la ventola per un po'. In particolare, il filtro deve essere completamente asciutto. Imballarlo con il sacchetto di plastica e metterlo nella scatolan.

FUNZIONI DI TUTTI I PULSANTI

ON/OFF[HDS7]	Spostare questo pulsante per aprire il condizionatore, con un breve suono “BI” che segnala l’avvio del funzionamento normale. Nel frattempo, gli indicatori delle funzioni di raffreddamento e oscillazione (tipo aletta normale) vengono attivati automaticamente. Dalla ventilazione media, dopo 3 secondi dall’avviamento, passerà a bassa velocità. Per chiudere il condizionatore, disinserire il pulsante “ON/OFF”. Un Breve suono “BI” segnala l’arresto di tutte le operazioni.
MODALITÀ[HWOK]	La modalità Normale è impostata automaticamente dopo l’apertura del condizionatore. Premendo questo pulsante è possibile passare dalla modalità normale a sospensione. Premendolo di nuovo passerà in modalità da attesa a Naturale. Tutti i tre tipi sono disponibili a scelta. (Nota: Quando è attiva la modalità “Naturale” o “Sospensione”, la velocità del di ventilazione non verrà cambiata).
FREDDO	Questa funzione è avviata automaticamente dopo l’apertura del condizionatore. Per interrompere la funzione raffreddamento, premere il pulsante. Premendolo ancora una volta si riaprirà questa funzione. (Nota: Quando la funzione di raffreddamento è attiva, le ventole passano automaticamente a bassa velocità dopo 30 secondi).
OSCILLAZIONE S/D[264C]	Questa funzione è avviata subito dopo l’apertura del condizionatore, mostrata dall’indicatore OSCIL-LAZIONE S/D illuminato. In questa condizione, il pannello di ventilazione oscilla lentamente da sinistra a destra. Per interrompere questa funzione, come pure l’indicatore, basta premere questo pulsante. Premendolo una volta in più inizierà ancora una volta l’oscillazione del pannello di ventilazione.
VELOCITÀ[SXWO]	Premere questo pulsante per cambiare la velocità di ventilazione dopo aver avviato il condizionatore. La velocità di ventilazione può essere cambiata da bassa, a media e alta. L’indicatore di bassa velocità di ventilazione si accende quando il condizionatore funziona a bassa velocità. Allo stesso modo si comportano gli indicatori di velocità media e alta.
TIMER	La funzione timer si accende quando si premere questo pulsante in modalità standby, si può impostare il timer di accensione da 1 ora a 7,5 ore. Dopo aver acceso la macchina, premere questo pulsante per impostare la funzione timer di spegnimento da 1 ora a 7,5 ore. Per rilasciare questa funzione si può premere questo pulsante per modificare il periodo di tempo e si può premere direttamente il pulsante “ON/OFF”.
LED	La spia del pannello del display a LED e la spia di controllo si accendono contemporaneamente quando la macchina è accesa. Il pannello del display a LED si spegne automaticamente dopo 10 secondi da quando l’unità è spenta, ma la spia di controllo non si spegne.
LIVELLO DELL’ACQUA	La spia a LED è blu quando il serbatoio contiene acqua, il LED è rosso e la macchina dà un allarme quando manca l’acqua nel serbatoio. Se manca l’acqua e la macchina è in modalità raffreddamento, è necessario aggiungere acqua e premere il pulsante di raffreddamento per attivare la funzione di raffreddamento.

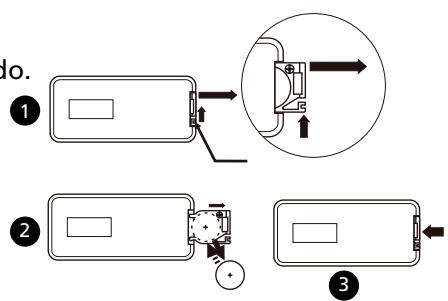

COME SOSTITUIRE LA BATTERIA DEL TELECOMANDO

1: Estrarre la batteria.
2: Inserire la nuova batteria con il "+" in alto.
3: Inserire il vano portabatteria nel telecomando.

lo. ① ② ③

CAUTELA

1. Utilizzare la normale alimentazione. (Fig. 5)
2. Non inserire oggetti nella parte superiore dell'apparecchio. Non coprire l'uscita di aria quando in uso e non ostruirla frontalmente e posteriormente per un metro. (Fig. 6)

3. Dopo il riempimento con acqua, non inclinare o urtare l'unità, quando si ha necessità di spostare l'unità, spingere la superficie di lato lentamente in modo da evitare spruzzi d'acqua. Non capovolgere l'unità in servizio per prevenire incidenti.

4. Il corpo dell'unità non può essere posto in una zona con temperatura estremamente alta o bassa. Nelle estati calde, l'acqua nel serbatoio è soggetta a deterioramento con formazione di odore e dovrebbe essere cambiata frequentemente. In inverno, a temperatura ambiente inferiore a 0 gradi, è necessario rimuovere l'acqua e pulire con un panno asciutto per evitare il gelo.

5. Per pulire la superficie esterna dell'unità, utilizzare un panno umido (o con un po 'di detergente). Non utilizzare detergenti corrosivi o solventi per questo scopo. Non è assolutamente consentito il risciacquo con acqua. (F.7)

6. Se imballato per lo stoccaggio o il trasporto, si prega di scaricare l'acqua e far funzionare l'unità per alcuni minuti, dopo averla completamente asciutta, quindi imballarla per evitare l'odore particolare.

7. Non tenere la spina collegata per lungo tempo senza utilizzare l'unità, sarà danneggiata.

8. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore o dal suo agente di assistenza o da una persona con qualifica simile per evitare un pericolo.

9. L'unità ha un forte effetto di umidità, si prega di chiudere questa funzione nell'ambiente ermetico.

10. Riempire l'acqua quando è nel livello basso dell'acqua.

11. Questo elettrodomestico non è destinato all'uso da parte di persone (inclusi bambini) con capacità fisiche, sensoriali o mentali ridotte o mancanza di esperienza e conoscenza, a meno che non siano stati supervisionati o istruiti in merito all'apparecchio da una persona responsabile della loro sicurezza.

12. I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.

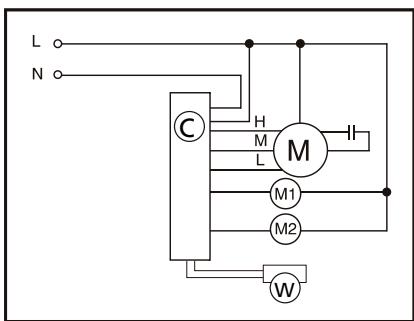

SCHEMA ELETTRICO

M: Motore della ventola

M1: Motore oscillazione S/D

M2: Pompa dell'acqua

C: Pannello di controllo

W: Sensore del livello dell'acqua

Modello	Tensione	Tensione in ingresso	Livello di rumore	Capacità del serbatoio dell'acqua	Capacità di evaporazione	Portata di aria	N.W.	Dimension(mm) L X W X Hdel
Lk1051	220-240 V AC, 50 Hz	65 W	50 dB(A)	6,5 l/h	1,2 l/h	510 m3/h	6 kg	360×275×703

Nota:
1. Il consumo di acqua dipende dall'umidità dell'ambiente.
2. I dati di cui sopra sono solo di riferimento. Gli utenti devono fare riferimento al parametro sull'etichetta di classificazione.

RISOLUZIONE DEI PROBLEMI

Problema	Causa	Soluzione
Flusso d'aria assente	Il cavo dell'alimentazione non è collegatoL'apparecchio non è accesoCorpo danneggiato	Collegare il cavo di alimentazione correttamente.Premere il tasto velocità aria per avviarlo.Riportarlo al centro assistenza.
La ventola soffia continuamente	Corpo danneggiato	Riportarlo al centro assistenza.
Suono anomalo	Corpi stranieri all'interno del corpoAllentate la ruota dell'ariaDifetto del motore	Rimuovere la copertura posteriore e il filtro, rimuovere i corpi estranei.Riportarlo al centro assistenza.Riportarlo al centro assistenza.
Assenza di evaporazione	Filtro di ingresso acqua rottoIl passaggio dell'acqua è occlusoAltra causa	Pulire il filtro d'ingresso.Pulire il passaggio dell'acqua.Riportarlo al centro assistenza.
La direzione del flusso d'aria non può essere controllata	Motore di sincronizzazione anteriore difettoso	Riportarlo al centro assistenza.

CONDIZIONI DI GARANZIA

Sul presente apparecchio è concessa una garanzia di 24 mesi: la garanzia decorre dalla data di acquisto. Entro questo periodo si ha diritto alla riparazione gratuita di tutti i difetti di materiale ed i vizi di fabbricazione o alla sostituzione gratuita di componenti difettate. La presente garanzia è disciplinata dalla seguenti condizioni:

1. Decliniamo esplicitamente qualsiasi responsabilità per altri reclami in garanzia relativi a danni, ad inclusione dei danni derivati e conseguenti.
2. Le riparazione o sostituzioni effettuate entro il periodo di garanzia non producono l'estensione del periodo di garanzia.
3. La garanzia perde la sua efficacia se l'apparecchio è stato modificato, se sono stati impiegati ricambi non originali, o se è stato riparato da terzi.
4. La garanzia non si applica alle parti soggette alla normale usura, quali filtri, batterie, lampadine e resistenze elettriche.
5. La garanzia si applica solo previo esibizione della prova di acquisto originale datata, ed a condizioni che non siano state apportate modifiche alla stessa.
6. La garanzia non si applica ai danni causati da negligenza o da un utilizzo o manipolazione non conforme alle istruzioni per l'uso.
7. Le spese di spedizione ed i rischi connessi al trasporto dell'apparecchio o di sue componenti sono a carico dell'acquirente in tutti i casi.
8. I danni causati dal non avere utilizzato i ricambi di tipo adatto non sono coperti dalla garanzia.

Onde evitare un'inutile spesa consigliamo di leggere innanzitutto le presenti istruzioni per l'uso con accuratezza. Qualora esse non offrano alcun rimedio all'eventuale problema, far riparare l'apparecchio dal punto di vendita.

www.qlima.com

TUTELA DELL'AMBIENTE

Non disperdere mai nell'ambiente prodotti non biodegradabili ma smaltirli in ossequio alle vigenti normative nazionali.
