MANUALE UTENTE PQ211KA00 - PQ521KA00 SIEMENS

Tutela dell'ambiente 11

Smaltimento ecocompatible 11

Consiglio per il risparmio energetico 11

Conoscere l'apparecchio 11

Le zone di cottura 11

Indicatore del calore residuo e delle zone di cottura. 11

Regolazione del piano di cottura 12

Attivazione e disattivazione del piano di cottura. 12

Regolazione della zona di cottura 12

Tabella di cottura 12

Pulizia e manutenzione 13

Vetroceramica 13

Telaio del piano di cottura 13

Servizio di assistenza tecnica 13

Istruzioni di montaggio 13

Procedernelo modo seguente 13

Preparazione del mobile. 13

Inserimento del piano di cottura 14

Collegamento del piano di cottura 14

Smontaggio del piano di cottura 14

Per ulteriori informazioni su prodotti, accessori, pezzi di ricambio e servizi è possibile consultare il site Internet www.siemens-home.bsh-group.com e l'eShop www.siemens-home.bsh-group.com/eshops

Norme di sicurezza

Leggere attendamente le presenti istruzioni per l'uso. Custodire con la massima cura le presenti istruzioni per l'uso e il montaggio e il certificato di identificazione dell'apparecchio in caso di un utilizzo futuro e cessione a terzi.

Controllare l'apparecchio dopo averlo disimballato. Qualora si fosso verificati danni da trasporto, non collegare l'apparecchio.

L'allacciamento penza spina dell'apparecchio più essere effettuato solo da un technique autorizzato. In caso di danni causati da un allacciamento non corretto, decade il diritto di garanzia.

Questo apparecchio è pensato esclusivamente per l'utilizzo in abitazioni private e in ambito domestico. Utilizzato l'apparecchio esclusivamente per la preparazione di cibi e bevande. Il processo di cottura deve essere sorvegliato. Un processo di cottura breve va sorvegliato continuamente. Utilizzato l'apparecchio esclusivamente in luoghi chiusi.

Questo appearecchio è progettato solo per l'utilizzo fino ad un'altezza di massimo 2000 metri sul livello del mare.

Questo appearecchio non è da utilizzato con un timer esterno o un telecomando separato.

Non utilizzato alcuna copertura del piano cottura. Potrebbe causare incidenti, dovuti ad es. al surriscaldamento, alla formazione di fiamme oagli schizzi di materiale.

Utilizzare sostanto le protezioni o le griglia di protezione per i bambini approvate da moi. Le protezioni o le griglia di protezione per i bambini non idonee possono provocare incidenti.

Questo appearecchio più essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte facoltà fisiche, sensoriali o mentali nonché da persone prive di sufficiente esperienza o conoscenza dello stesso se sorvegliate da una persona responsabile della loro sicurezza o se istruite in merito all'utilizzo sicuro dell'apparecchio e consapevoli degli eventuali rischi derivanti da un utilizzo improprio.

I bambini non devono utilizzato l'apparecchio come un giocattolo. I bambini non devono né pulire né utilizzato l'apparecchio da soli a meno che non abbiano un'età superioreagli 15 anni e chessiano assistiti da parte di un attività.

Tenere lontano dall'apparecchio e dal cavo di alimentazione i bambini di età inferioreagli 8 anni.

Pericolo di incendio!

L'olio o il burro caldi si incendiano rapidamente. Non lasciare mai incustoditi sul fuoco l'olio o il burro caldi. Non utilizzato mai acqua per spegnere il fuoco. Disattivare la zona di cottura. Soffocare le fiamme con un coperchio, una coperta ignifuga o qualcosa di simile.

Le zone di cottura si surriscaldano molto. Non appoggiare mai oggetti infiammabili sul piano di cottura. Non appoggiare alcun oggetto sul piano di cottura.
L'apparecchio si surriscalda. Non riporre mai oggetti infiammabili o spray nei cassetti sotto il piano di cottura.

Pericolo di scottature!

Le zone di cottura e le superfici vicine, in particolare il telaio del piano di cottura eventualmente presente, si surriscaldano molto. Non toccare mai le superfici ad alla temperatura. Tenere lontano i bambini.

Pericolo di scariche elettriche!

Gli interventi di riparazione effettuati in modo non conforme rappresentano una fonte di pericolo. Le riparazioni e le sostituzioni di cavi danneggiati devono essere effettuate esclusivamente da personale technique adequately istruito dal servizio di assistenza tecnica. Se l'apparecchio è difettoso, staccare la spina o il fusabile nella scatola dei fusibili. Rivolgersi al servizio di assistenza clienti.

Cause dei danni

Attenzione!

I fondi ruvidi di pentole e padelle graffiano la vetroceramica.
Non lasciare pentole vuote sulle zone di cottura accese per evitare danni.
Non appoggiare mai pentole e padelle calde sul pannello comandi, sul Campo degli indicatori o sulla cornice per evitare danni.

Riepilogo

Nella seguente tabella sono indicati i danni più frequenti:

L'infiltrazione di liquido può provocare una scarica elettrica. Non utilizzato detergenti ad alla pressione o dispositivi a getto di vapore.
- Un appearecchio difettoso può causare delle scosse elettriche. Non mettere mai in funzione un appearecchio difettoso. Togliere la spina o disattivare il fusibile nella scatola dei fusibili. Rivolgersi al servizio di assistenza clienti.
- Rotture, incrinature o crepe nella vetroceramica possono causare scariche elettriche. Disattivare il fusabile nella scatola dei fusibili. Rivolgersi al servizio di assistenza clienti.

Pericolo di lesions!

Se tra il fondo della pentola e la zona di cottura è presente del liquido, le pentole sono improvvisamente "saltare in aria". Tenere sempre asciutti la zona di cottura e il fondo delle pentole.

La caduta di oggetti duri o appuntiti sul piano di cottura cui provocare danni.
- Se appoggiati sulle zone di cottura calde la pellicola in alluminio o i contentitori in plastica si sciolgono. La pellicola di protezione della cucina non è adatta a quello piano di cottura.

Danni	Cause	Provedimento
Macchie	Fuoriuscita di cibi	Rimuovere subito i cibi fuoriusciti con un raschietto per vetro.
	Detergenti non adatti	Utilizzare unicamente detergenti adatti alla vetroceramica
Graffi	Sale, zucchero e sabbia	Non utilizzato il piano di cottura come superficie di lavoro o di appoggio
	I fondi ruvidi di pentole e padelle graf- fiano la vetroceramica.	Controllare le proprie stoviglia.
Variazioni croma-tiche	Detergenti non adatti	Utilizzato unicamente detergenti adatti alla vetroceramica
	Sfregamento delle pentole (ad es. alluminio)	Sollevare pentole e padelle quando le si sposta.
Fratture	Zucchero, cibi molto zuccherosi	Rimuovere subito i cibi fuoriusciti con un raschietto per vetro.

Tutela dell'ambiente

Smaltimento ecocompatible

Si prega di smaltire le confezioni nel rispetto dell'ambiente.

Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2012/19/UE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment - WEEE).

Questa direttiva definisce le norme per la raccolta e il ricericlaggio degli apparecchi dismessi valide su tutto il territorio dell'Unione Europea.

Consigli per il risparmio energetico

• Coprire sempre le pentole con un coperchio di dimensioni adatte. La cotturaenza coperchio richiede chiaramente più energia. Un coperchio in vetro consente di poter guardare dentro la pentolaenza doverla scoperechiare.
• Utilizzare pentole e padelle con fondi lisci. I fondi irregulari augmentano il consumo di energia.

Il diametro del fondo delle pentole e delle padelle deve corrispondere alle dimensioni della zona di cottura. In modo particolare l'utilizzo sulla zona di cottura di pentole troppo piccole causa sprechi d'energia. Attenzione: i produttori di stoviglie indicano spesso il diametro superiore che solitamente è più grande di quello del fondo.
Per quantità di alimenti ridotte utilizzare pentole piccole. Una pentola troppo grande e semi vuota necessita di molto energia per essere riscaldata.
Cuocere con poca acqua per risparmiare energia e preservare le vitamine e i minerali conteni nutriti nelle verdure.
Scegliere una pentola che copra il più possibile la superficie della zona di cottura.
Quando possibile passare a un livello di cottura più basso.
Scegliere un livello di cottura a fuoco lento adatto. Con un livello di cottura a fuoco lento troppo elevato si spreca energia.
Utilizzare il calore residuo del piano di cottura. Nel caso di tempi di cottura prolongati, spegnere la zona di cottura più 5-10 minuti prima della fine prevista per la cottura.

Conoscere l'apparecchio

Le istruzioni per l'uso valgono per diversi piani di cottura. A pag. 2 è riportato un sommario dei modelli con relative dimensioni.

Le zone di cottura

Zona di cottura	Accensione e spegnimento
○ Zona di cot-tura a circu-ito singolo
◎ Zona di cot-tura a circu-ito doppio	Accensione: ruotare il selettore delle zone di cottura verso destra e portarlo sul sim-bolo ⊙. Impostare il livello di cottura. Spe-gnimento: ruotare il selettore delle zone di cottura portandolo su 0 e regolare di nuovo. Non portare mai il selettore delle zone di cottura su 0 ruotandolo altri il sim-bolo ⊙.
co Zona di cot-tura per pen-tole ovali	Attivazione: ruotare il selettore delle zone di cottura verso destra e portarlo sul simbolo ⊙. Impostare il livello di cottura. Spegni-mento: ruotare il selettore delle zone di cot-tura portandolo su 0 e regolare di nuovo. Non portare mai il selettore delle zone di cottura su 0 ruotandolo altre il simbolo ⊙.

Indicatore del calore residuo e delle zone di cottura

L'indicatore del calore residuo e delle zone di cottura si accende in presenza di una zona di cottura calda:

• Indicatore delle zone di cottura - durante l'esercizio poco après l'accensione di una zona di cottura.
• Indicatore del calore residuo - dopo la cottura se la zona di cottura è ancora calda.

Il calore residuo più essere utilizzato per risparmiare energia, ad es. per tenere in caldo una pietanza piccola o per sciogliere la glassa.

Regolazione del piano di cottura

In quello capitolo viene illustrato come regolare le zone di cottura. Nella tabella sono indicati i livelli e i tempi di cottura per le diverse pietanze.

Attivazione e disattivazione del piano di cottura

Il piano di cottura si attiva e disattiva mediante il selettore delle zone di cottura.

Regolazione della zona di cottura

I pulsanti delle zone di cottura consentono di impostare il livello di riscaldamento delle zone di cottura stesse.

Livello di cottura 1 = potenza minima

Livello di cottura 9 = potenza massima

Avvertenza: La zona di cottura si regola mediante l'attivazione e la disattivazione del riscaldamento. Anche alla potenza massima il riscaldamento può attivarsi e disattivarsi.

Inesto modo,ad esempio:

■ si proteggono i componenti sensibili dal surriscaldamento
■ si protege l'apparecchio da un sovraccarico elettrico
■ si ottengono risultati di cottura migliori

Tabella di cottura

Nella seguente tabella sono riportati alcuni esempi.

I tempi di cottura e i livelli di cottura dipendono dal tipo di alimento, dal peso e alla qualità del cibo. Pertanto sono possibili variazioni.

Iniziare la cottura con il livello di cottura 9.

Mescolare di tanto in tanto i cibi cremosi.

	Livello di cottura a fuoco lento	Durata della cottura a fuoco lento in minuti
Sciogliere
Burro, gelatina	1	-
Riscaldare e mantenere in caldo
Minestra (ad es. minestre di lenticchie)	1	-
Latte**	1-2	-
Stufare, cuocere a fuoco lento
Canederli, gnocchi	3-4*	20-30 min.
Pesce	3*	10-15 min.
Salse bianche, ad es. besciamella	1	3-6 min.
Bollire, cuocere a vapore, stufare
Riso (con doppia quantità di acqua)	3	15-30 min.
Patate lesse (con buccia)	3-4	25-30 min.
Patate lesse in acqua salata	3-4	15-25 min.
Pasta	5*	6-10 min.
Pasticci, minestre	3-4	15-60 min.
Verdure e verdure surgelate	3-4	10-20 min.
Cuocere nella pentola a pressione	3-4	-
Brasare
Involtini	3-4	50-60 min.
Stufato	3-4	60-100 min.
Gulasch	3-4	50-60 min.
Cuocere in padella**
Fettina, naturale o impanata	6-7	6-10 min.
Cotoletta, naturale o impanata	6-7	8-12 min.
Bistecca (spessore 3 cm)	7-8	8-12 min.
Pesce e filetto di pesce naturale o impanato	4-5	8-20 min.
Pesce o filetto di pesce, impanato e surgelato, ad es. bastoncini di pesce	6-7	8-12 min.
Pietanze surgelate cotte in padella	6-7	6-10 min.
Torte flambé	5-6	Progressivement

• Prosecuzione della cottura alla coperchio
  ** Senza coperchio

Pulizia e manutenzione

Le avventenze continue in quello capitolo sono di aiuto nella pulizia e nella cura del piano di cottura.

I detergenti adatti sono disponibili presso il servizio di assistenza clienti o nel loro e-shop.

Vetroceramica

Pulire accuramente il piano di cottura dopo agli utilizzo per evitare che i residui di cibo si incrostino.

Pulire il piano di cottura solo quando si è completamente raffreddato.

Utilizzare unicamente detergenti adatti alla vetroceramica. Osservare le istruzioni per la pulizia indicate sulla confezione.

Nonutilizzare:

detersivi per piatti (lavaggio a mano) non diluiti
detergenti per lavastoviglie
detersivi abrasivi
detergenti aggressivi come spray per ilorno o smacchiatori

spugne abrasive
detergenti ad alta pressione o dispositivi a getto di vapore

In caso di sporco molto ostinato è preferibile utilizzare un raschietto per vetro reperibile in commercio. Rispettare le avventenze fornite dal produttore.

Un raschietto per vetro adatto può essere richiestoanche presso il servizio di assistenza clienti o il nostro e-shop.

Con spugne speciali per il trattamento della vetroceramica è possibile ottenere buoni risultati di pulizia.

Telaio del piano di cottura

Attenersi alle seguenti avvertenze in modo da non provocare danni al telaio del piano di cottura:

Utilizzare solo soluzione alcalina di lavaggio calda.
Lavare bene le spugne nuove prima diutilizzarle.
Nonutilizzare strumenti affilio abrasivi.
Nonutilizzareilraschietto pervetro.

Servizio di assistenza tecnica

Il nostro servizio di assistenza tecnica è a completeness per eventuali riparazioni dell'apparecchio.

Codice del prodotto (E) e numero di produzione (FD):

Quando ci si rivolge al servizio di assistenza tecnica bisogna indicate il codice del prodotto (E) e il numero di produzione (FD) dell'apparecchio. La targhetta di identificazione con i relativi numeri si trova nel certificato di identificazione dell'apparecchio.

Prestare attenzione al fatto che, in caso di utilizzo improprio, l'intervento del technique del servizio di assistenza non è miglioratoanche se effettuato durante il periodo di garanzia.

Trovate i dati di contatto di tutti i paesi nell'accluso elenco dei centri di assistenza clienti.

Ordine di riparazione e consulenza in caso di guasti

800-018346

Linea verde

CH 0848 840 040

Fidatevi della competenza del Costruttore. In quello modo avrete la garanzia di una riparazione effettuata da tecnici qualificati del servizio assistenza e con pezzi di ricambio originali per il vostro apparecchio.

Istruzioni di montaggio

Procedere nel modo seguente

Allacciamento elettrico: da far eseguire esclusivamente da un techniciane specializzato. In caso di allacciamamento scorretto decade la garanzia.

Montaggio: da eseguirsi esclusivamente in modo corretto; in caso di danni la responsabilità verrà imputata a chi ha eseguito il montaggio.

Piano di cottura e cucina: devono essere della stessa marca e dotati di un contrassegno identico.

Protezione da contatto: deve essere garantita tramite il montaggio.

Rispettare le istruzioni di montaggio della cucina.

Piano di lavoro: stabile, in piano e orizzontale.

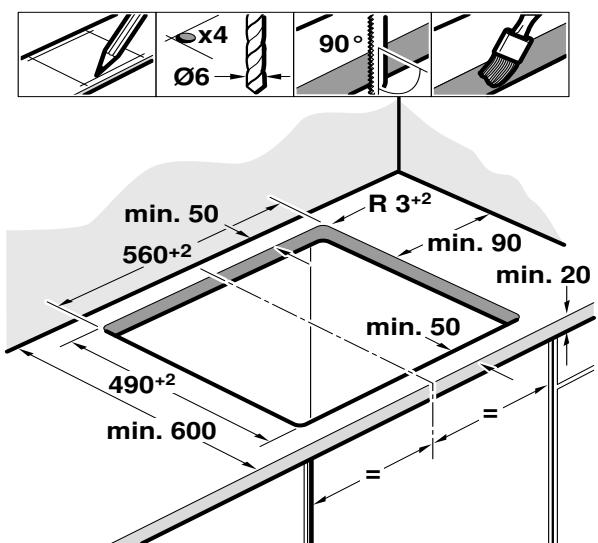

Preparazione del mobile

Rimuovere i trucioli dopo i lavori di taglio.

Mobili da incasso: termostabili almeno fina a 90^ .
Superfici di taglio: sigillare in modo refrattario.

Inserimento del piano di cottura

Non schiacciare i cavi durante il montaggio.

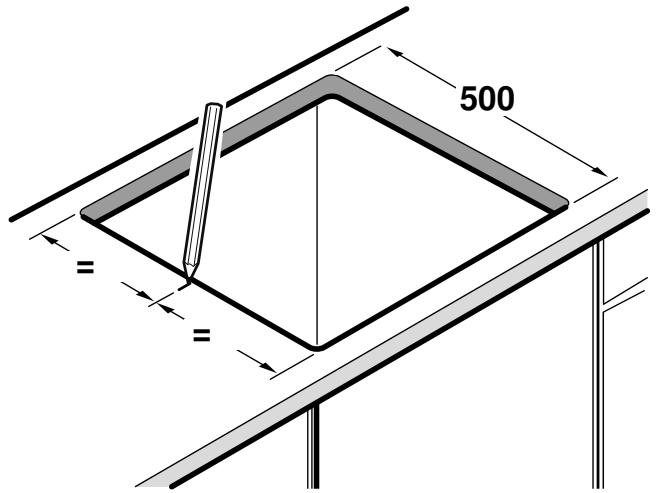

Foro d'incasso piano di lavoro con profondità 500 mm:

1. Marcatura del centro del foro d'incasso

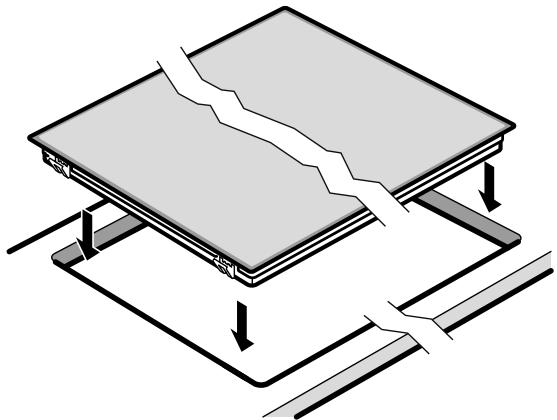

1. Posizionamento del piano cottura
2. Allineamento della marcatura sul telaio del piano di cottura a quale sul foro d'incasso

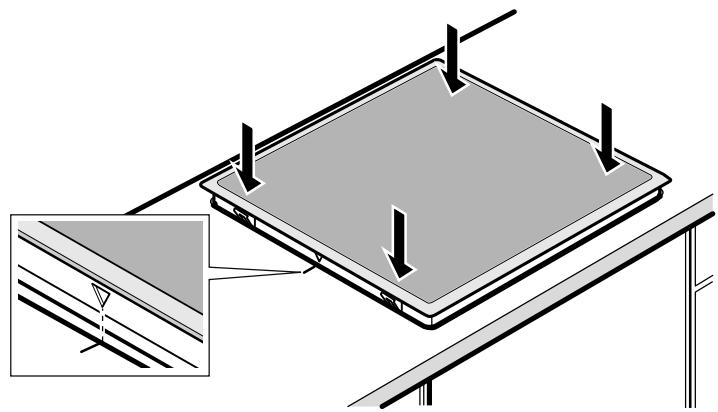

1. Spingere il piano di cottura in sede.

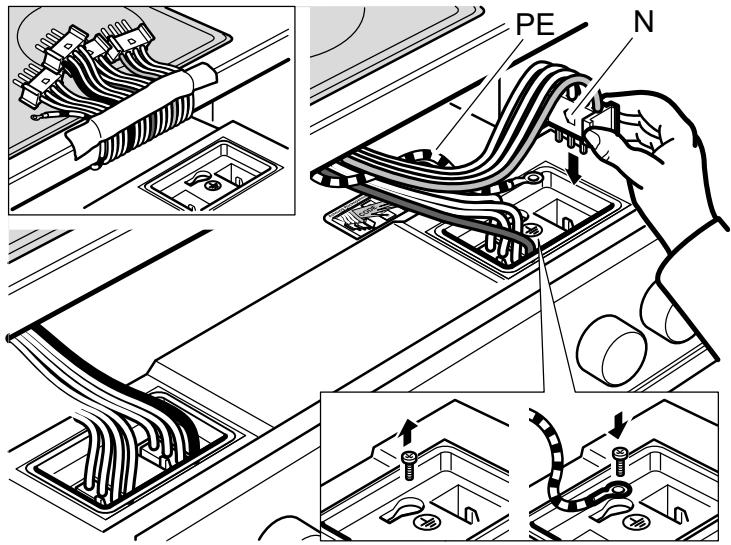

Collegamento del piano di cottura

La cucina deve essere collegata alla rete di alimentazione, ma sua tensione!

1. Inserire la cucina in modo che il dispositivo di protezione sia accessibile.
2. Avvitare il conduttore di terra PE (verde/giallo) del piano cottura al punto di messa a terra 12 della cucina.
3. Inserire le prese delle zone di cottura nella cucina. Il colore del cavo anteriore deve corrispondere all'indicazione sull'adesivo. La sporenza N del connettore deve essere rivolta a sinistra.

Inserire la cucina. Durante il montaggio non schiacciare il cavo.

Avvertenza: In caso di piani di lavoro piastrellati, chiudere a tenuta le fughe tra le piastrelle mediante gomma siliconica.

Smontaggio del piano di cottura

Togliere tensione. Estrarre leggermente la cucina. Togliere la spina delle zone di cottura. Infine staccare il conduittre di terra. Estrarre il piano di cottura spingendolo dal basso.
