Tipo di prodotto	Frigorifero-congelatore
Marca	BOSCH
Modello	KGN36AW3P
Alimentazione elettrica	220-240 V, 50 Hz, classe di protezione I
Fusibile raccomandato	10 A a 16 A
Refrigerante	R600a (infiammabile)
Classe climatica	SN, N, ST, T (+10 °C a +43 °C)
Sistema di sbrinamento (congelatore)	NoFrost automatico
Supercongelamento	Sì, attivazione 24 ore prima
Allarme porta	Segnale acustico dopo 1 minuto di apertura
Allarme temperatura	Sì, in caso di temperatura troppo elevata nel congelatore
Modalità eco	Sì, riduzione del consumo energetico
Illuminazione interna	LED, senza manutenzione (riparazione da parte del servizio clienti)
Pulizia	Acqua tiepida + detersivo per piatti neutro; non usare pulitore a vapore
Guarnizione della porta	Pulire con acqua pulita e asciugare accuratamente
Ricambi funzionali	Disponibili presso il servizio clienti per almeno 10 anni
Riparazioni	Riservate al servizio clienti o a personale qualificato
Garanzia del produttore (SEE)	2 anni (eccetto Danimarca e Svezia: 1 anno)

Domande frequenti - KGN36AW3P BOSCH

Come regolare la temperatura del frigorifero e del congelatore?

Per il frigorifero, ruotare il termostato (fig. 1/8) sulla posizione desiderata (più si ruota in senso orario, più la temperatura è bassa). Per il congelatore, premere il tasto di regolazione della temperatura (fig. 2/1) fino a ottenere la temperatura desiderata tra -18 °C e -24 °C. Le impostazioni di fabbrica raccomandano un valore medio per il frigorifero e -18 °C per il congelatore.

Cosa fare se l'allarme acustico suona?

L'allarme può essere un allarme porta (segnale acustico continuo se la porta rimane aperta più di un minuto) o un allarme temperatura (lampeggio del display). Per fermarlo, premere il tasto di regolazione della temperatura (fig. 2/1). Verificare quindi la causa: chiudere la porta, non sovraccaricare il congelatore e assicurarsi che le aperture di ventilazione non siano ostruite.

Come attivare il supercongelamento?

Premere il tasto di regolazione della temperatura (fig. 2/1) fino a quando il LED super (fig. 2/2) si accende. Attivarlo 24 ore prima di congelare grandi quantità di alimenti freschi. Si disattiva automaticamente dopo 2 giorni e mezzo.

Come pulire l'interno del frigorifero?

Scollegare l'apparecchio. Rimuovere gli alimenti e i ripiani. Pulire con un panno morbido, acqua tiepida e un detersivo per piatti a pH neutro. Non usare mai un pulitore a vapore né prodotti abrasivi. Asciugare la guarnizione della porta con acqua pulita e asciugarla. Rimettere i ripiani e ricollegare l'apparecchio.

Come sbrinare il vano congelatore?

Il sistema NoFrost sbrina automaticamente. Se l'evaporatore è fortemente ghiacciato, estrarre gli alimenti, spegnere l'apparecchio e lasciare la porta aperta per circa 20 minuti in modo che l'acqua di sbrinamento defluisca nella vaschetta di evaporazione. Assorbire l'acqua in eccesso e riaccendere l'apparecchio.

Perché l'apparecchio fa rumore?

I rumori normali includono: ronzio sordo (motore in funzione), sciabordio o gorgoglio (circolazione del fluido refrigerante), scatti (commutazione dei componenti) e scricchiolii (sbrinamento automatico). Se l'apparecchio non è a livello, regolare i piedini. Allontanarlo dai mobili per evitare vibrazioni.

Come risparmiare energia?

Posizionare l'apparecchio in un luogo asciutto e aerato, al riparo dal sole e da fonti di calore. Attendere che gli alimenti caldi si raffreddino prima di riporli. Aprire la porta il meno possibile. Usare la modalità eco premendo il tasto di regolazione finché il display mostra eco.

Cosa fare in caso di blackout?

Tenere l'apparecchio chiuso. Gli alimenti congelati rimangono freddi per diverse ore grazie all'accumulatore di freddo (se presente). Non ricongelare prodotti parzialmente scongelati senza averli cotti. Consultare la tabella dei tempi di conservazione nel manuale.

Come cambiare l'illuminazione interna?

L'illuminazione è a LED senza manutenzione. In caso di guasto, contattare il servizio clienti. Non tentare di sostituirla da soli.

Quando contattare il servizio clienti?

Se non è possibile risolvere un problema con i consigli di risoluzione dei problemi del manuale (sezione 'Riparare da soli piccoli guasti'), chiamare il servizio clienti. Tenere a portata di mano il numero di prodotto (E-Nr.) e il numero di fabbricazione (FD) situati sulla targhetta (fig. 11).

MANUALE UTENTE KGN36AW3P BOSCH

Avvertenze di sicurezza e potenziale pericolo 48

Avvertenze per lo smaltimento 51

Dotazione 52

Luogo di installazione 52

Osservare la temperatura ambiente e la ventilazione 53

Collegare l'apparecchio 53

Conoscere l'apparecchio 54

Accensione dell'apparecchio 54

Regolare la temperatura 55

eco 56

Funzioni di allarme 56

Capacità utile totale 56

Il frigorifero 57

Congelatore 58

Capacità di congelamento 58

Congelare e conservare 58

Congelamento di alimenti freschi .... 59

Super-congelamento 60

Decongelare surgelati 60

Dotazione 61

Adesivo OK 61

Spengere e mettere fuori servizio l'apparecchio 61

Pulizia dell'apparecchio 62

Illuminazione (LED) 63

Risparmiare energia 63

Rumori di funzionamento 63

Eliminare piccoli guasti 64

Servizio di assistenza clienti, codice prodotto/codice di produzione e dati tecnici 66

Compartimento frigorifero 100

Avvertenze di sicurezza e potenziale pericolo

Prima di mettere in funzione l'apparecchio

Leggere attentamente tutte le istruzioni per l'uso ed il montaggio. Esse contengono importanti informazioni per l'installazione, l'uso e la manutenzione dell'apparecchio.

Il produttore non è responsabile se voi trascurate le indicazioni ed avvertenze del libretto d'istruzioni per l'uso. Conservare tutta la documentazione per l'uso futuro oppure per eventuali successivi proprietari.

Elementi tecnici di sicurezza

Pericolo di incendio

Nei tubi del circuito di raffreddamento scorre una piccola quantità di refrigerante non inquinante, ma infiammabile (R600a). Non danneggia lo strato di ozono e non aumenta l'effetto serra. In caso di fuoriuscita, il refrigerante può ferire gli occhi o incendiarsi.

Nel circuito di raffreddamento scorre una piccola quantità di refrigerante non inquinante, ma infiammabile (R600a). Non danneggia lo strato di ozono e non aumenta l'effetto serra. In caso di fuoriuscita, il refrigerante può ferire gli occhi o incendiarsi.

tenere lontano dall'apparecchio fiamme o fonti di accensione, ventilare l'ambiente per alcuni minuti, spegnere l'apparecchio ed estrarre la spina di alimentazione elettrica, informare il Servizio Assistenza Clienti autorizzato.

• tenere lontano dall'apparecchio fiamme o fonti di accensione, ventilare l'ambiente per alcuni minuti, spegnere l'apparecchio ed estrarre la spina di alimentazione elettrica, informare il Servizio Assistenza Clienti autorizzato.

La quantità di gas refrigerante contenuta nel vostro apparecchio, circa 8 g, è indicata nella targhetta d'identificazione posta all'interno dell'apparecchio. Nel caso in cui il cavo di collegamento elettrico dovesse subire danni, è necessario sostituirlo, coinvolgendo il servizio assistenza clienti autorizzato o un elettricista qualificato per eseguire questa operazione.

Durante l'installazione dell'apparecchio prestare attenzione che il cavo di alimentazione non resti incastrato e non si danneggi.

Se il cavo di alimentazione di questo apparecchio subisce danni, deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da persona in possesso di simile qualifica. Le installazioni e le riparazioni eseguite in modo non corretto possono mettere l'utente in grave pericolo.

Le riparazioni vanno eseguite dal servizio assistenza clienti autorizzato o da personale qualificato per eseguire questa operazione.

È consentito usare solo parti di ricambio originali del costruttore. Solo con l'impiego di detti componenti il costruttore garantisce che i requisiti di sicurezza del prodotto siano rispettati.

Non utilizzare prese multiple, prolunghe o adattatori.

Pericolo di incendio

Le prese multiple portatili o

gli alimentatori portatili possono surriscaldarsi e provocare un incendio.

Non collocare prese multiple portatili o alimentatori portatili dietro l'apparecchio.

Nell'impiego quotidiano

Non introdurre mai apparecchi elettrici all'interno di quello elettrodomestico (es. apparecchi di riscaldamento, produttori di ghiaccio elettrici ecc.). Pericolo di esplosione!

Non sbrinare o pulire mai l'apparecchio con una pulitrice a vapore! Il vapore può raggiungere parti elettriche e provocare un cortocircuito. Pericolo di scossa elettrica!

A parte le indicazioni del produttore non adottare ulteriori misure per accelerare lo sbrinamento. Pericolo di esplosione!

Non utilizzare oggetti appuntiti o affilati per rimuovere la brina o il ghiaccio. Si rischia di danneggiare i tubi del refrigerante. Il refrigerante fuoriuscito può incendiarsi o provocare lesioni agli occhi.

Non conservare nell'apparecchio prodotti contenenti gas propellenti combustibili (per es. bombolette spray) e sostanze esplosive. Pericolo di esplosione!

Non usare impropriamente lo zoccolo, i cassetti estraibili, le porte ecc. come predellino o come sostegno.

Per lo sbrinamento e la pulizia estrarre la spina d'alimentazione o disinserire l'interruttore di sicurezza. Estrarre la spina di alimentazione, non tirare il cavo di collegamento. - Conservare l'alcol ad alta gradazione soltanto in contenitori ermetici e in posizione verticale. Evitare che oli o grassi imbrattino parti plastiche e le guarnizioni delle porte. Altrimenti le parti plastiche e le guarnizioni delle porte diventano porose. Evitare assolutamente di coprire o di ostruire le aperture di afflusso e deflusso dell'aria. Non conservare nel congelatore liquidi in bottiglia e lattine (specialmente le bevande contenenti anidride carbonica). Bottiglie e lattine possono scoppiare! Non mettere in bocca alimenti congelati appena presi dal congelatore. Pericolo di ustioni da freddo!

Per prevenire pericoli per bambini e persone a rischio:

Sono esposti a pericolo i bambini e le persone con limiti fisici, psichici o percettivi e le persone prive di sufficiente conoscenza sull'utilizzo sicuro dell'apparecchio.

Accertarsi che i bambini e le persone a rischio abbiano compreso i pericoli.

Una persona responsabile della sicurezza è tenuta a sorvegliare o istruire i bambini e le persone a rischio in rapporto con l'apparecchio.

Permettere l'uso dell'apparecchio solo a bambini di età di 8 anni o superiore.

Sorvegliare i bambini durante la pulizia e la manutenzione.

Non permettere che i bambini giochino con l'apparecchio.

Evitare il contatto prolungato delle mani con alimenti congelati, ghiaccio o i tubi dell'evaporatore ecc.

Pericolo di ustioni da freddo!

Bambini in casa

Non abbandonare parti dell'imballaggio che possano essere fonte di gioco per i bambini. Pericolo di soffocamento causato da scatole di cartone, fogli di plastica, polistirolo! L'apparecchio non è un giocattolo per bambini! Per apparecchi con serratura della porta: conservare la chiave fuori della portata dei bambini!

Norme generali

L'apparecchio è idoneo

per raffreddare e congelare alimenti, per preparare ghiaccio.

Questo apparecchio è destinato all'uso domestico privato nelle famiglie ed all'ambiente domestico.

La tenuta ermetica del circuito del freddo è stata controllata.

Questo apparecchio è conforme alle vigenti norme di sicurezza per le apparecchiature elettriche ed è schermato contro i radiodisturbi.

Questo apparecchio è progettato solo per l'utilizzo fino ad un'altezza di massimo 2000 metri sul livello del mare.

Avvertenze per lo smaltimento

Smaltimento dell'imballaggio

L'imballaggio ha protetto l'apparecchio da eventuali danni da trasporto. Tutti i materiali impiegati sono eco-compatibili e riciclabili. Il vostro contributo: smaltite l'imballaggio secondo le vigenti norme.

Chiedere informazioni circa le piattaforme di smaltimento locale alla propria amministrazione comunale.

Rottamazione di un apparecchio dismesso

Gli apparecchi dismessi dispongono ancora di un valore residuo! Un corretto smaltimento nel rispetto dell'ecologia permette di recuperare materie prime pregiate.

Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2012/19/UE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment - WEEE). Questa direttiva definisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell'Unione Europea.

Avviso

In caso di apparecchi fuori uso

1. Estrarre la spina di alimentazione.
2. Troncare il cavo elettrico di collegamento e rimuoverlo unitamente alla spina.
3. Non estrarre i ripiani e i contenitori, ciò rende più difficile ai bambini di entrare nel vano frigo dell'apparecchio!
4. Vietare ai bambini di giocare con un apparecchio dismesso. Pericolo di asfissia!

I frigoriferi contengono gas nel circuito refrigerante e gas nell'isolamento. Refrigerante e gas devono essere smaltiti in modo appropriato. Evitare di danneggiare i raccordi del circuito refrigerante durante il conferimento dell'apparecchio alla piattaforma di riciclaggio.

Dotazione

Dopo il disimballo controllare l'apparecchio per accertare eventuali danni di trasporto.

In caso di contestazioni rivolgersi al Vs. fornitore, presso il quale l'apparecchio è stato acquistato.

La dotazione comprende i seguenti componenti:

Apparecchio ■ Accessori (a seconda del modello) Busta con il materiale utile al montaggio Istruzioni per l'uso

Istruzioni per il montaggio Libretto del servizio assistenza clienti autorizzato Allegato di garanzia convenzionale - Informazioni sul consumo energetico e sui possibili rumori

Luogo d'installazione

Il luogo d'installazione idoneo è un locale asciutto e ventilabile. Il luogo d'installazione non deve essere esposto a irraggiamento solare diretto e non deve essere vicino a una fonte di calore, come cucina, calorifero, ecc. Se è inevitabile l'installazione accanto a una fonte di calore, utilizzare un idoneo pannello isolante oppure rispettare le seguenti distanze minime dalla fonte di calore:

Da cucine elettriche o a gas: 3 cm. Da stufe a olio o a carbone: 30 cm. Il pavimento nel luogo d'installazione non deve cedere; rinforzarlo se necessario. Compensare gli spessori e le eventuali disuguaglianze del pavimento.

Distanza dal muro

Figura 3

Una distanza laterale dell'apparecchio dal muro non è necessaria. I contenitori e i ripiani devono poter essere estratti liberamente.

Osservare la temperatura ambiente e la ventilazione

Temperatura ambiente

L'apparecchio è progettato per una specifica classe climatica. In funzione di questa, l'apparecchio può essere usato alle seguenti temperature ambientali.

La classe climatica è indicata nella targhetta porta-dati. Figura 11

Classe climatica	Temperatura ambiente ammessa
SN	da +10 °C a 32 °C
N	da +16 °C a 32 °C
ST	da +16 °C a 38 °C
T	da +16 °C a 43 °C

Avvertenza

L'apparecchio è perfettamente efficiente nei limiti di temperatura ambiente della classe climatica indicata. Se un apparecchio della classe climatica SN viene messo in funzione a temperature ambiente inferiori, possono essere esclusi danni all'apparecchio fino ad una temperatura di +5°C.

Ventilazione

Figura 4

L'aria lungo la parete posteriore e quelle laterali tende a scaldarsi; l'aria riscaldata deve poter defluire liberamente. In caso contrario il refrigeratore deve lavorare di più. Questo aumenta il consumo di energia elettrica. Perciò: evitare assolutamente di coprire o di ostruire le aperture di afflusso e deflusso dell'aria di raffreddamento.

Collegare l'apparecchio

Dopo aver posizionato l'apparecchio, attendere circa 1 ora prima di metterlo in funzione; questo assicura che l'olio lubrificante si raccolga nella parte bassa del motore e non penetri nel circuito di raffreddamento.

Pulire l'interno dell'apparecchio prima di attivarne la funzione (vedi capitolo «Pulizia dell'apparecchio»).

Collegamento elettrico

La presa elettrica deve essere vicino all'apparecchio ed essere accessibile anche al termine dell'installazione dell'apparecchio.

Avviso

Pericolo di scossa elettrica!

Se il cavo di alimentazione non è sufficientemente lungo, non utilizzare in nessun caso prese multiple o prolunghe. Contattare il servizio di assistenza clienti per le possibili alternative.

L'apparecchio è conforme alla classe di protezione I. Collegare l'apparecchio alla corrente (220-240 V/50 Hz CA) tramite una presa con conduzione di terra installata a norma. La presa deve essere protetta con un fusibile da 10 A a 16 A.

Per gli apparecchi che vengono utilizzati in paesi non europei, controllare se la tensione e il tipo di corrente indicati corrispondono ai valori della rete elettrica locale. Questi dati sono disponibili sulla targhetta identificativa, figura 11.

Avviso

I nostri apparecchi possono essere collegati ad un inverter sinusoidale di rete.

Gli inverter di rete vengono utilizzati in abbinamento a impianti fotovoltaici e collegati direttamente alla rete elettrica pubblica. Usare inverter sinusoidali nel caso di soluzioni speciali (es. imbarcazioni oppure nelle baite in montagna), laddove non sia disponibile un collegamento elettrico diretto alla rete pubblica.

Conoscere l'apparecchio

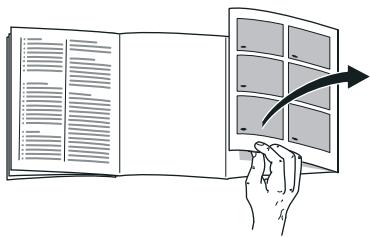

Svolgere l'ultima pagina con le figure.

Questo libretto d'istruzioni per l'uso è valido per vari modelli,

pertanto le dotazioni possono variare.

Nelle illustrazioni sono possibili differenze.

Figura 1

• Non in tutti i modelli.

A Frigorifero

B Congelatore

1-4 Elementi di lavoro 5 Balconcino per bottiglie 6 Ripiano per bottiglie grande 7 Illuminazione 8 Regolatore di temperatura 9 Cassetto per verdure 10* Vassoio di congelamento 11 Cassetto surgelati (piccolo)

Elementi di lavoro

Figura 2

1 Pulsante di regolazione temperatura: con questo pulsante si regola la temperatura desiderata. 2 Indicazione «super» (congelatore): è accesa solo quando il supercongelamento è in funzione. 3 Indicatore temperatura del congelatore: i numeri corrispondono alle temperature del congelatore regolate in °C. 4 Indicazione «eco mode»: viene evidenziato quando viene attivata la modalità «eco».

Accensione dell'apparecchio

Figura 2

1. Inserire la spina nella presa.
2. Viene emesso un segnale acustico. L'indicatore di temperatura 3 lampeggia.
3. Premere il pulsante regolazione temperatura 1. Il segnale acustico si disattiva.

Quando il congelatore ha raggiunto la temperatura impostata, l'indicatore di temperatura 3 si accende.

Il produttore consiglia le regolazioni seguenti:

Frigorifero: regolazione media. Congelatore: -18 °C.

Conservare gli alimenti delicati nel frigorifero.

Istruzioni per il funzionamento

• Dopo l'accensione possono trascorrere diverse ore prima che le temperature regolate vengano raggiunte. Grazie al sistema NoFrost, completo automatico, nel congelatore non si forma ghiaccio. Uno sbrinamento non è più necessario. Il lato anteriore dell'apparecchio è in parte leggermente riscaldato, quello impedisce la formazione di condensa nella zona della guarnizione della porta. Se la porta del congelatore resiste a una nuova apertura subito dopo averla chiusa, attendere un attimo finché la depressione interna formatasi non si è compensata.

Regolare la temperatura

Frigorifero

Ruotare il regolatore di temperatura, figura 1/8, nella posizione di regolazione desiderata.

Consigliamo la posizione sulla marcatura.

Una modifica della regolazione in senso orario provoca nel frigorifero temperature più basse.

Con una temperatura ambiente inferiore a 16 °C regolare l'apparecchio ad una temperatura leggermente superiore. Con una temperatura superiore ai 32 °C regolare l'apparecchio ad una temperatura leggermente inferiore.

Regolare una temperatura molto bassa solo temporaneamente, in caso di:

frequente apertura della porta, introduzione di grande quantità di alimenti nel frigorifero.

Congelatore

La temperatura può essere regolata da -18 °C a -24 °C.

Premere ripetutamente il pulsante di regolazione temperatura 1 finché non è regolata la temperatura del congelatore desiderata.

L'ultimo valore regolato viene memorizzato. La temperatura regolata è visualizzata nel display della temperatura 3.

eco

Con la funzione «eco» si commuta l'apparecchio al funzionamento a risparmio energetico.

L'apparecchio si regola automaticamente sulle seguenti temperature:

Congelatore: -16 °C

Attivare Eco

Premere ripetutamente il pulsante di regolazione temperatura 1, finché sul display viene evidenziato «eco».

Funzioni di allarme

Figura 2

Allarme porta

L'allarme porta (suono continuo) si attiva quando la porta dell'apparecchio resta aperta per più di un minuto. Chiudendo la porta il segnale acustico si disattiva di nuovo.

Allarme temperatura

L'allarme temperatura si attiva se la temperatura nel vano del congelatore è troppo alta e gli alimenti congelati sono a rischio.

Il display della temperatura, figura 2/3, lampeggia.

Attivazione del segnale acustico di allarme nel caso che questo costituisca pericolo per gli alimenti congelati:

alla prima messa in funzione dell'apparecchio, all'introduzione di grandi quantità di alimenti freschi, quando si tiene la porta del congelatore aperta troppo a lungo.

Avvertenza

Non ricongelare gli alimenti parzialmente o completamente decongelati. Questi possono essere di nuovo congelati solo dopo aver preparato (mediante qualsiasi tipo di cottura) pietanze pronte all'uso.

Non utilizzare più interamente la durata max. di conservazione

Disattivare l'allarme

Figura 2

Premere il pulsante di regolazione della temperatura 1 per disattivare il segnale acustico.

Capacità utile totale

I dati di volume utile sono indicati sulla targhetta d'identificazione dell'apparecchio. Figura 11

Sfruttare interamente il volume utile

I contenitori possono essere rimossi per sistemare la quantità massima di alimenti. Gli alimenti possono essere poi accumulati direttamente sul ripiano e sul fondo del congelatore.

Avvertenza

Evitare che gli alimenti vengano a contatto con la parete di fondo. In tal caso la circolazione dell'aria viene impedita. Durante il congelamento, le confezioni degli alimenti possono attaccarsi alla parete di fondo.

Rimozione degli accessori

Estrarre i cassetti surgelati fino all'arresto, sollevarli in avanti ed estrarli.

Figura 7

Il frigorifero

Il frigorifero è il luogo di conservazione ideale per carne, salumi, pesce, latticini, uova, alimenti pronti e prodotti da forno.

Tenere presente nella conservazione

• Conservare alimenti freschi, integri.
• Così la qualità e la freschezza si conservano più a lungo. Per i prodotti pronti ed alimenti confezionati osservare la data minima di conservazione o la data di consumo indicata dal produttore. Sistemare gli alimenti ben confezionati o coperti, per conservare aroma, colore e freschezza. Si evitano contaminazioni di gusto e alterazioni di colore delle parti di plastica nel frigorifero.
• Fare prima raffreddare gli alimenti e le bevande caldi, poi metterli nell'apparecchio.

Avvertenza

Per non pregiudicare la circolazione dell'aria, non ostruire le aperture di uscita dell'aria con alimenti. Gli alimenti, che sono conservati direttamente innanzi alle aperture di uscita dell'aria, possono anche essere congelati dall'aria fredda che esce.

Considerare le zone fredde nel frigorifero

La circolazione dell'aria nel frigorifero genera delle zone con temperature differenti:

La zona più fredda è nella parte superiore del frigorifero.

Avvertenza

Conservare nella zona più fredda gli alimenti delicati (per es. pesce, salsiccia, carne).

La zona meno fredda è nella parte più bassa della porta e nel cassetto verdure.

Avvertenza

Conservare nelle zone meno fredde ad es. formaggio duro e burro. Il formaggio può così continuare a diffondere il suo aroma e il burro resta spalmabile.

Cassetto per verdure

Figura 1/9

La verdura in foglia si conserva meglio in presenza di un alto tasso di umidità dell'aria. Ortaggi e frutta dovrebbero essere conservati ad un'umidità più bassa.

L'umidità dell'aria nel cassetto per verdure dipende dalla quantità di alimenti conservati.

Avvertenza

Un'umidità troppo alta provoca la formazione di condensa e muffa.

Congelatore

Uso del congelatore

Per conservare alimenti surgelati. Per produrre cubetti di ghiaccio. Per il congelamento di alimenti.

Avvertenza

Attenzione che la porta del congelatore sia chiusa correttamente! Se la porta è aperta gli alimenti surgelati si scongelano. Il congelatore forma molto ghiaccio. Inoltre: spreco di energia a causa di alto consumo di corrente elettrica!

Capacità di congelamento

Le indicazioni sulla capacità di congelamento sono riportate sulla targhetta identificativa. Figura 11

Condizioni per la capacità di congelamento

Attivare il super-congelamento 24 ore prima di introdurre i prodotti freschi (vedi capitolo Super-congelamento). - Congelare le quantità più grandi di alimenti preferibilmente nello scomparto più in basso. Qui congelano in modo particolarmente rapido e quindi anche delicato.

Congelare e conservare

Acquisto di alimenti surgelati

La confezione non deve essere danneggiata. Rispettare la data di conservazione. La temperatura nell'espositore-congelatore di vendita deve essere -18°C o inferiore. Trasportare gli alimenti surgelati possibilmente in una borsa termica e conservarli poi al più presto possibile nel congelatore.

Tenere presente nella sistemazione

• Congelare le quantità più grandi di alimenti preferibilmente nel cassetto surgelati più in basso. Qui congelano in modo particolarmente rapido e quindi anche delicato.
• Disporre gli alimenti distesi in piano negli scomparti o nei cassetti surgelati.

Avvertenza

Gli alimenti già congelati non devono entrare in contatto con gli alimenti da congelare. Eventualmente spostare gli alimenti surgelati nei cassetti. Per assicurare la circolazione dell'aria nell'apparecchio, introdurre il cassetto surgelati fino all'arresto.

Conservazione degli alimenti congelati

Per garantire la perfetta circolazione dell'aria, introdurre il cassetto surgelati fino all'arresto.

Congelamento di alimenti freschi

Per il congelamento utilizzare solo alimenti freschi ed integri.

Per conservare al meglio valore nutritivo, aroma e colore, sbollentare la verdura prima di congelarla. Non è necessario sbollentare melanzane, peperoni, zucchini ed asparagi.

In libreria sono reperibili pubblicazioni sul congelamento e la sbollentatura.

Avvertenza

Non mettere gli alimenti da congelare a contatto con quelli congelati.

Sono idonei per il congelamento: prodotti da forno, pesce e frutti di mare, carne, selvaggina, pollame, verdura, frutta, erbe aromatiche, uova (senza guscio), latticini come formaggio, burro e ricotta, pietanze pronte e residui di vivande come minestre, piatti unici, carne e pesce cotti a fuoco lento, vivande di patate, sformati e dolciumi. Non sono idonei per il congelamento: tipi di ortaggi che solitamente si consumano crudi, come insalate in foglia o ravanelli, uova nel guscio, uva, mele intere, pere e pesche, uova sode, yogurt, latte cagliato, panna acida, crème fraîche e maionese.

Confezionamento di alimenti surgelati

Conservare gli alimenti in confezioni ermetiche, per evitare che perdano il loro gusto o possano essiccarsi.

1. Introdurre l'alimento nella confezione.
2. Far uscire l'aria.
3. Chiudere la confezione ermeticamente.
4. Scrivere sulla confezione il contenuto e la data di congelamento.

Imballaggio idoneo:

pellicola di plastica, pellicola tubolare di polietilene, fogli di alluminio, contenitori per surgelati.

Questi prodotti sono in vendita nel commercio specializzato.

Imballaggio non idoneo:

carta per imballaggio, carta pergamena, cellofan, sacchetti per rifiuti e sacchetti per la spesa usati.

Sono idonei per chiudere le confezioni: anelli di gomma, clip di plastica, fili per legare, nastri adesivi resistenti al freddo e simili.

I sacchetti e la pellicola tubolare di polietilene possono essere sigillati mediante saldatura con un apposito apparecchio.

Durata di conservazione dei surgelati

La durata di conservazione dipende dal tipo di alimento.

Ad una temperatura di -18 °C:

Pesce, salsiccia, pietanze pronte, prodotti da forno: fino a 6 mesi. Formaggio, pollame, carne: fino a 8 mesi. Verdura, frutta: fino a 12 mesi.

Super-congelamento

Per conservare vitamine e valori nutritivi, aspetto e gusto, gli alimenti devono essere congelati completamente, anche all'interno, nel tempo più breve possibile.

Dopo l'attivazione del super-congelamento l'apparecchio rimane in funzione in modo continuo. Le temperature del congelatore diventano molto più basse rispetto al funzionamento normale.

Per evitare un indesiderato aumento della temperatura, inserire il super-congelamento alcune ore prima di congelare alimenti freschi.

Se si vuole utilizzare la capacità di congelamento indicata sulla targhetta identificativa, attivare il super-congelamento 24 ore prima di congelare alimenti freschi.

Le quantità di alimenti più piccole (fino a 2 kg) possono essere congelate con il super-congelamento.

Avvertenza

Con il super-congelamento inserito, maggiori sono i rumori di funzionamento.

Accendere e spegnere

Figura 2

Premere ripetutamente il pulsante di regolazione temperatura 1, finché non si accende la spia super 2.

Dopo 2 1/2 giorni il super-congelamento si disinserisce automaticamente.

Decongelare surgelati

A seconda del genere e dell'uso, utilizzare una delle seguenti possibilità:

a temperatura ambiente, nel frigorifero, nel forno elettrico con/senza ventola, nel forno a microonde

Attenzione

Non ricongelare gli alimenti parzialmente o completamente decongelati. Questi possono essere di nuovo congelati solo dopo aver preparato (mediante qualsiasi tipo di cottura) pietanze pronte all'uso.

Non utilizzare più la durata massima di conservazione.

Dotazione

I ripiani interni ed i balconcini della porta possono essere spostati secondo la necessità:

Tirare i ripiani in avanti, abbassarli e ruotarli lateralmente. Figura 6. Sollevare il balconcino o ripiano ed estrarlo. Figura 5.

Dotazione speciale

(non in tutti i modelli)

Scomparto per burro e formaggio

Per aprire il vano «burro» premere lo sportello al centro.

Per una corretta pulizia sollevare il vano ed estrarlo.

Accumulatori di freddo

L'accumulatore di freddo può essere estratto per raffreddare temporaneamente alimenti, per es. in una borsa frigo.

L'accumulatore di freddo ritarda il riscaldamento degli alimenti conservati in caso d'interruzione dell'energia elettrica o di guasto.

Vaschetta per ghiaccio

Figura 8

1. Riempire la vaschetta del ghiaccio per 3/4 con acqua e riporla nel congelatore.
2. Staccare la vaschetta del ghiaccio eventualmente attaccata solo con un oggetto non acuminato (manico di cucchiaio).
3. Per staccare i cubetti di ghiaccio mettere brevemente la vaschetta sotto acqua corrente oppure torcerla leggermente.

Set colazione

Figura 9

I contenitori del set colazione possono essere estratti e riempiti singolarmente.

Ripiano bottiglie

Figura 10

Sul ripiano bottiglie si possono deporre in sicurezza le bottiglie.

Adesivo «OK»

(non in tutti i modelli)

Con l'adesivo «OK» è possibile controllare se nel frigorifero sono stati raggiunti i range di temperatura sicuri consigliati per gli alimenti (+4 °C o temperatura inferiore). Se l'adesivo non indica «OK», ridurre progressivamente la temperatura.

Avvertenza

Dopo la messa in funzione dell'apparecchio possono passare fino a 12 ore prima che sia raggiunta la temperatura regolata.

Corretta regolazione

Spegnere e mettere fuori servizio l'apparecchio

Spegnere l'apparecchio

Estrarre la spina di alimentazione o disinserire il dispositivo elettrico di sicurezza.

Il refrigeratore si spegne.

Mettere fuori servizio l'apparecchio

Quando non si usa l'apparecchio per un lungo periodo:

1. Estrarre la spina di alimentazione o disinserire il dispositivo di sicurezza.
2. Pulire l'apparecchio.
3. Lasciare aperte le porte dell'apparecchio.

Pulizia dell'apparecchio

Attenzione

Non utilizzare prodotti per pulizia e solventi chimici contenenti sabbia, cloro o acidi. Non usare spugne abrasive o spugne che graffiano.

Sulle superfici metalliche potrebbero formarsi macchie da corrosione.

Non lavare mai in lavastoviglie i ripiani ed i contenitori.

Questi elementi si possono deformare!

L'acqua di lavaggio non deve penetrare nelle zone seguenti:

Elementi di comando, illuminazione, aperture di ventilazione, aperture nel divisorio.

Procedere come segue:

1. Estrarre la spina di alimentazione o disinserire il dispositivo di sicurezza.
2. Estrarre gli alimenti surgelati e depositarli in un luogo fresco. Disporre un panetto di ghiaccio (se disponibile) sugli alimenti.
3. L'acqua non deve penetrare negli elementi di comando, nell'illuminazione, nelle aperture di ventilazione o nelle aperture del piano divisorio!

Pulire l'apparecchio con un panno morbido, acqua tiepida e poco detergente a pH neutro.

1. Lavare la guarnizione della porta solo con acqua pulita e poi asciugarla con cura.
2. Dopo la pulizia: ricollegare l'apparecchio.
3. Introdurre di nuovo i surgelati.

Dotazione

Per la pulizia, tutte le parti mobili dell'apparecchio possono essere estratte.

Rimozione dei balconcini alla porta (Figura 5)

Sollevare ed estrarre i balconcini.

Estrarre i ripiani di vetro

Tirare i ripiani di vetro in avanti ed estrarli.

Estrarre i contenitori (Figura 7)

Estrarre i contenitori fino all'arresto, sollevarli in avanti ed estrarli.

Estrarre i cassetti surgelati (Figura 7)

Estrarre i cassetti surgelati fino all'arresto, sollevarli in avanti ed estrarli.

Illuminazione (LED)

L'apparecchio è dotato di un'illuminazione a LED esente da manutenzione.

Le riparazioni a questa illuminazione devono essere eseguite solo dal Servizio Assistenza Clienti autorizzato.

Risparmiare energia

Installare l'apparecchio in un ambiente asciutto e ventilabile. L'apparecchio non deve essere esposto direttamente al sole o vicino a una fonte di calore (per es. calorifero, stufa). Altrimenti usare un pannello isolante. Lasciare raffreddare gli alimenti e le bevande, se caldi, prima di introdurli nell'apparecchio. Per scongelare un alimento surgelato, metterlo nel frigorifero: si utilizza così il freddo del surgelato per il raffreddamento degli alimenti. Aprire la porta dell'apparecchio il tempo più breve possibile. Al fine di raggiungere il minimo consumo energetico, mantenere una piccola distanza laterale dal muro. La disposizione delle parti dell'attrezzatura non ha influenza sull'assorbimento di energia dell'apparecchio.

Rumori di funzionamento

Rumori normali

Avvertenza

Con il super-congelamento inserito, i rumori di funzionamento possono aumentare.

Ronzio

Motori in funzione (ad es. gruppi frigoriferi, ventilatore).

Gorgoglio, scroscio o fruscio

Derivano dal gas refrigerante, che circola nei raccordi del circuito refrigerante.

Breve scatto

Motore, interruttori ed elettrovalvole si inseriscono/disinseriscono.

Crepitio

Sbrinamento automatico in corso.

Evitare i rumori

L'apparecchio non è correttamente livellato.

Livellare l'apparecchio con una livella a bolla d'aria. A tal fine utilizzare i piedini a vite o inserire uno spessore.

L'apparecchio è in contatto laterale

Allontanare l'apparecchio dai mobili o apparecchi con i quali è in contatto.

I contenitori o i ripiani traballano o non sono correttamente inseriti

Controllare le parti estraibili ed eventualmente inserirle di nuovo correttamente.

I contenitori all'interno dell'apparecchio si toccano tra loro

Allontanare un poco le bottiglie o i contenitori.

Eliminare piccoli guasti

Prima di rivolgersi al servizio clienti:

provare ad eliminare autonomamente l'inconveniente con l'aiuto delle seguenti istruzioni.

L'intervento del Servizio Assistenza Clienti in caso di corretto funzionamento del prodotto, è a carico del consumatore.

Guasto	Causa possibile	Rimedio
La temperature si discosta notevolmente dalle impostazioni iniziali.		In alcuni casi basta speggere l'apparecchio per 5 minuti.Se la temperature è troppo alta, controllingo quando ora se vi è stata una normalizzazione della temperature.Se la temperature è troppo Bassa, ricontrollare la temperature il giorno seguente.
Emissione del segnale acustico.L'indicatore della temperature lampeggia.Figura 2/3	Guasto - la temperature nel compartimento congelatore è troppo alta.Alimenti a rischio!La porta dell'apparecchio è aperta.I passaggi dell'aria per l'aerazione sono ostruiti.Troppi alimenti sono stati messi a congelare insieme in una sola volta.	Per disattivare il segnale acustico premere il pulsante regolazione temperature, figura 2/1.Chiudere l'apparecchio.
		Provedere a liberare le bocchette di passaggio dell'aria.
		Non superare la capacité di congelamento.
		L'interritenza della spia temperature cessa dopo ave erile eliminato l'inconveniente.
La temperature nel comparto freezer è troppo alta.	Frequente aperture della porta dell'apparecchio.I passaggi dell'aria per l'reazione sono ostruiti.Congelamento di grandi quantità di alimenti freschi.	Non aprire inutilmente la porta dell'apparecchio.Liberare le aperture.Non superare la capacité di congelamento.
Le pareti laterali dell'apparecchio sono calde.	Nelle pareti laterali sono posati tubi che si riscaldano durante il raffreddamento.	Si tratta del funzionamento normale dell'apparecchio, non di un guasto.I mobili a lavoro con l'apparecchio non vengono danneggiati dal calorie.
L'illuminazione non funziona.	L'illuminazione con il LED è guasta.	Vedi capitolo «Illuminazione (LED)».
	La porta è rimasta troppo tempo aperta.L'Illuminazione si spegne dopo ca. 10 min..	L'Illuminazione si riaccende chiudendo e riaprendero la porta.
Luminosity ridotta degli elementi di lavoro.	Se per quale tempo l'appareccchio noniene usato, l'indicazione nel pannello comandi passa a modalità di risparmio energetico.	Non appena l'apparecchio è di nuovo in uso, per es. in caso di aperture della porta, l'indicazione si riaccende con illuminazione normale.
Tutte le spie spente.	Interruzione dell'énergia elettrica; è scattato il dispositivo elettrico di sicurezza; la spina d'alimentazione non è inserita correttamente.	Collegare la spina di alimentazione.Controllare se vi è energia elettricae controllare il dispositivo elettricodi sicurezza.
L'apparecchio non raffredda, le spie di temperatura e l'illuminazione sono accese.	Il programma «dimostrativo» è attivo.	Mantenere premuto il pulsante di regolazione temperatura figura 2/1 per 10 secondi, finché non viene emesso un segnale acustico di conferma.Dopo dalle tempo controllare se l'apparecchio raffredda.
La porta del congelatore è rimasta aperta troppo a lungo; non è più POSSIBLE raggiungere la temperatura.	L'evaporatore (generatore del freddo) nel sistema NoFrost è ostruito dal ghiaccio, non riesce più a sbrinarsi automaticamente.	Per sbrinare l'evaporatore estrarre gli alimenti congelati con i contentitori e deporli ben isolati in un luogo fresco.Spagnere l'apparecchio. Lasciare aperta la porta dell'apparecchio.Dopo ca 20 min. l'accua di sbrinamento comincia a gocciolare nella vaschetta d'evaporazione sul lato posteriore dell'apparecchio.Per evitare in quello caso che la vaschetta d'evaporazione trabocchi, svotarla periodicamente.Quando nella vaschetta d'evaporazione non defluisce più acqua di sbrinamento, l'evaporatore è sbrinato. Pulire il vano interno.Rimettere l'apparecchio in funzione.
Sulla superficie dell'apparecchio e sui ripiani dell'apparecchio si forma condensa.	Temperature ambiente calde ed umide amplificano l'effetto.	Asciugare l'accua con un panno morbido e asciutto.Aprire l'apparecchio nel più breve tempo possibile.Prestare attentione che l'apparecchio sia sempre chiuso correttamente.

Servizio di assistenza clienti, codice prodotto/codice di produzione e dati tecnici

Servizio di assistenza clienti

In caso di guasto, se non si riesce a eliminare un guasto in autonomia o se l'apparecchio deve essere riparato, rivolgersi al servizio di assistenza clienti.

Molti problemi possono essere risolti autonomamente dall'utente utilizzando le informazioni sull'eliminazione dei guasti riportate nelle presenti istruzioni o disponibili sul nostro sito Internet. Qualora ciò non fosse possibile, rivolgersi al nostro servizio di assistenza clienti.

Troviamo sempre una soluzione adeguata e cerchiamo di evitare visite non necessarie da parte dei tecnici dell'assistenza.

Assicuriamo che l'apparecchio venga riparato con ricambi originali, da tecnici appositamente formati del servizio di assistenza clienti, sia durante la copertura della garanzia del produttore sia allo scadere della stessa.

Per motivi di sicurezza, solo il personale adeguatamente specializzato e formato può eseguire interventi o riparazioni. Non autorizzare persone non qualificate o utilizzare ricambi, parti integrative e accessori non originali può causare difetti.

I ricambi originali rilevanti per il funzionamento secondo il corrispondente regolamento Ecodesign sono reperibili presso il nostro servizio di assistenza clienti per un periodo di almeno 10 anni a partire dalla messa in circolazione dell'apparecchio all'interno dello Spazio economico europeo.

Avvertenza

L'intervento del servizio di assistenza clienti è gratuito nell'ambito delle condizioni di garanzia del produttore applicabili a livello locale. La durata minima della garanzia (garanzia del produttore per utenti privati) nello Spazio economico europeo è di 2 anni (a eccezione di Danimarca e Svezia, dove la durata è di 1 anno) secondo le condizioni di garanzia applicabili a livello locale. Le condizioni di garanzia non producono alcun effetto su altri diritti o rivendicazioni spettanti conformemente al diritto locale.

Informazioni dettagliate sulla durata della garanzia e sulle condizioni di garanzia in ciascun Paese sono reperibili presso il nostro servizio di assistenza clienti, presso il proprio rivenditore o sul nostro sito Internet.

Quando si contatta il servizio di assistenza clienti sono necessari il codice prodotto (E-Nr.) e il codice di produzione (FD) dell'apparecchio.

I dati di contatto del servizio di assistenza clienti sono disponibili nell'elenco dei centri di assistenza allegato o sul nostro sito Internet.

Codice prodotto (E-Nr.) e codice di produzione (FD)

Il codice prodotto (E-Nr.) e il codice di produzione (FD) sono riportati sulla targhetta identificativa dell'apparecchio.

Figura 11

Annotare i dati dell'apparecchio e il numero di telefono del servizio di assistenza clienti per ritrovarli rapidamente.

Dati tecnici

Il refrigerante, il volume netto ed altri dati tecnici sono indicati sulla targhetta identificativa. Figura 11

Ulteriori informazioni sul modello scelto sono disponibili sul sito Internet https://www.bsh-group.com/energylabel (solo per i Paesi dello Spazio economico europeo). Questo link rimanda alla pagina ufficiale del database europeo dei prodotti EPREL, il cui indirizzo non era più stato pubblicato al momento della stampa. Seguire le indicazioni relative alla ricerca del modello. Si riconosce il modello dal segno prima della barra del codice prodotto (E-Nr.) sulla targhetta identificativa. In alternativa, l'indicazione del modello si trova anche nella prima riga dell'etichetta energetica UE.

Ordine di riparazione e consulenza in caso di guasti

Trovate i dati di contatto di tutti i paesi nell'accluso elenco dei centri di assistenza clienti.

I 800-829120

Linea verde

CH 0848840040

Compartimento frigorifero

Compartimento frigorifero
