Tipo di prodotto	Frigorifero-congelatore
Marca	BEKO
Modello	GNE480E20ZXP
Refrigerante	R600a (infiammabile)
Illuminazione interna	LED blu nel cassetto verdura
Macchina per il ghiaccio	Integrata, con serbatoio acqua (3 L)
Distributore d'acqua	Distributore di ghiaccio e acqua fresca
Modulo deodorizzazione	FreshGuard con filtro anti-odori
Ionizzatore	Sistema di ionizzazione per eliminare i batteri
Compartimento di raffreddamento	Zona di freddo costante per prodotti delicati
Cassetto verdura	Everfresh a umidità controllata (3 impostazioni)
Sezione centrale modulabile	Meccanismo di chiusura automatica delle porte
Allarme porta aperta	Acustico dopo 1 minuto
Funzioni speciali	Modalità Eco, Modalità Vacanza, Modalità Sabato, Blocco comandi, Congelamento rapido, Raffreddamento rapido
Pannello di controllo	Schermo tattile con cursore di temperatura
Manutenzione	Pulizia con carbonato di sodio; condensatore ogni 6 mesi
Ricambi	Disponibili fino a 10 anni dopo l'acquisto
Servizio post-vendita	Contattare un agente di servizio autorizzato per qualsiasi riparazione
Norme ambientali	Conforme RAEE e RoHS

Domande frequenti - GNE480E20ZXP BEKO

Come regolare la temperatura del frigorifero?

Utilizzare il pannello indicatore: selezionare prima il compartimento desiderato (frigorifero o congelatore) con il pulsante Selezione dell'armadietto, quindi premere i pulsanti + o - per aumentare o diminuire la temperatura. È anche possibile scorrere il dito sul cursore della temperatura.

Come utilizzare la macchina per il ghiaccio?

Rimuovere il serbatoio dell'acqua, riempirlo con acqua potabile fresca (capacità 3 L) e riposizionarlo. I primi cubetti di ghiaccio saranno pronti dopo circa 4 ore nel cassetto del ghiaccio situato nel compartimento congelatore. Per ottenere i cubetti di ghiaccio, ruotare le manopole in senso orario di 90°.

Cosa fare in caso di allarme di temperatura elevata?

L'allarme si attiva in caso di prolungata interruzione di corrente. Lo schermo mostra la temperatura massima raggiunta nel congelatore. Controllare lo stato degli alimenti, quindi premere il pulsante di avviso di temperatura elevata per annullare l'allarme.

Come attivare la modalità Vacanza?

Premere il pulsante Modalità Vacanza sul pannello. L'indicatore si accende al 100% e lo schermo mostra « - - ». Il compartimento frigorifero smette di raffreddare, ma il congelatore mantiene la sua temperatura. Non conservare alimenti nel frigorifero durante questa modalità.

Come pulire il serbatoio dell'acqua?

Rimuovere il serbatoio dal balconcino della porta (inclinarlo a 45°). Togliere il coperchio e pulirlo a mano con acqua tiepida e sapone neutro. Non metterlo in lavastoviglie. Sostituire l'acqua ogni 2-3 settimane.

Perché il mio frigorifero fa rumore?

I rumori di liquido o gas sono normali (circuito di raffreddamento). I ventilatori possono anche sibilare. Se l'apparecchio vibra, verificare che sia in piano regolando i piedini anteriori. Rimuovere qualsiasi oggetto posto sull'apparecchio.

Come risparmiare energia con questo apparecchio?

Attivare la Modalità Eco (il congelatore passa in funzionamento economico dopo 6 h). Evitare di aprire le porte a lungo, non posizionare cibi caldi e non sovraccaricare i compartimenti. Scongelare gli alimenti nel frigorifero per recuperare il freddo.

Cosa fare se la porta non si chiude correttamente?

Verificare che alimenti o imballaggi non blocchino la chiusura. Assicurarsi che il frigorifero sia in piano (regolare i piedini). Pulire o sostituire la guarnizione della porta se sporca o usurata.

Come utilizzare la funzione di congelamento rapido?

Premere il pulsante Congelamento rapido (icona fiocco). L'indicatore si accende al 100%. La funzione si disattiva automaticamente dopo 4 ore o quando viene raggiunta la temperatura desiderata. Utilizzarla per congelare grandi quantità di cibi freschi.

Dove trovare i ricambi per questo modello?

I ricambi originali sono disponibili presso il servizio post-vendita autorizzato BEKO per un periodo minimo di 10 anni dalla data di acquisto. Contattare un agente di servizio autorizzato per qualsiasi ordine.

MANUALE UTENTE GNE480E20ZXP BEKO

ci piacerebbe che lei potesse raggiungere un livello di efficacia ottimale dal nostro prodotto, che è stato realizzato in una struttura moderna, adottando controlli meticolosi a livello qualitativo.

A tal fine la invitiamo a leggere con attenzione il manuale dell'utente prima di iniziare a servirsi del dispositivo. La invitiamo altresì a conservare il presente manuale per poterlo consultare in futuro. Qualora dovesse cedere il prodotto a terzi, consigliamo di accludere il presente manuale.

Il manuale dell'utente garantisce un utilizzo veloce e sicuro dell'apparecchiatura.

• Consigliamo di leggere il manuale dell'utente prima di installare e mettere in funzione l'apparecchiatura.
• Rispettare sempre le istruzioni di sicurezza.
• Consigliamo di tenere la guida dell'utente a portata di mano per poterla consultare in futuro.
• La invitiamo a leggere gli altri eventuali documenti forniti con l'apparecchiatura Ricordi che questo manuale può riferirsi a diversi modelli. Il manuale indica chiaramente le eventuali variazioni da un modello all'altro.

Simboli e note

Nel manuale sono utilizzati i seguenti simboli:

	Informazioni importanti e consigli utili.
	Rischio di vita e proprietà.
	Rischio di scosse elettriche.

L'imballaggio del prodotto è fatto di materiali riciclabili, in conformità con la Normativa Ambientale Nazionale.

Indice

1. Istruzioni relative a sicurezza e ambiente 3

1.1. Uso previsto 3
1.2. Norme di sicurezza generali .... 3
1.3. Avvertenza HC 5
1.4. Sicurezza bambini ..... 5
1.5. Conformità con la direttiva RoHS6
1.6. Informazioni sull'imballaggio .... 6

2 Frigorifero 7

3. Installazione 8

3.1. Luogo idoneo per l'installazione 8
3.2. Fissaggio dei cunei in plastica...8
3.3. Collegamenti elettrici....9
3.4. Regolazione dei supporti.....9

4 Preparazione 10

4.1. Cose da fare ai fini del risparmio energetico ....10
4.2. Uso iniziale....10

5 Utilizzo del frigorifero 11

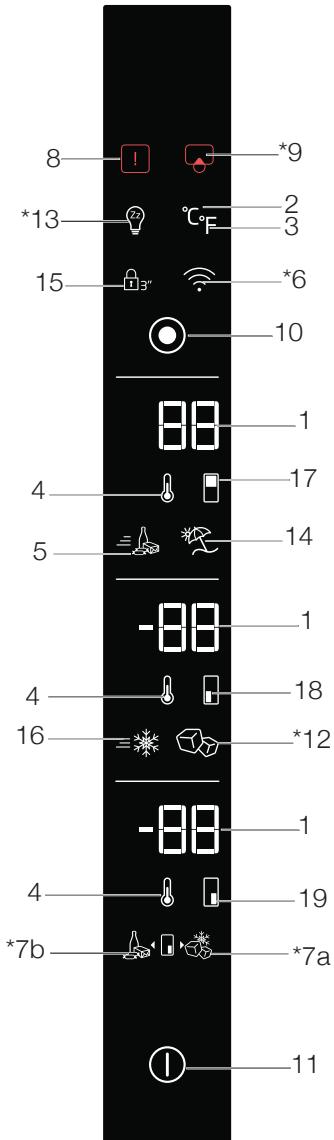

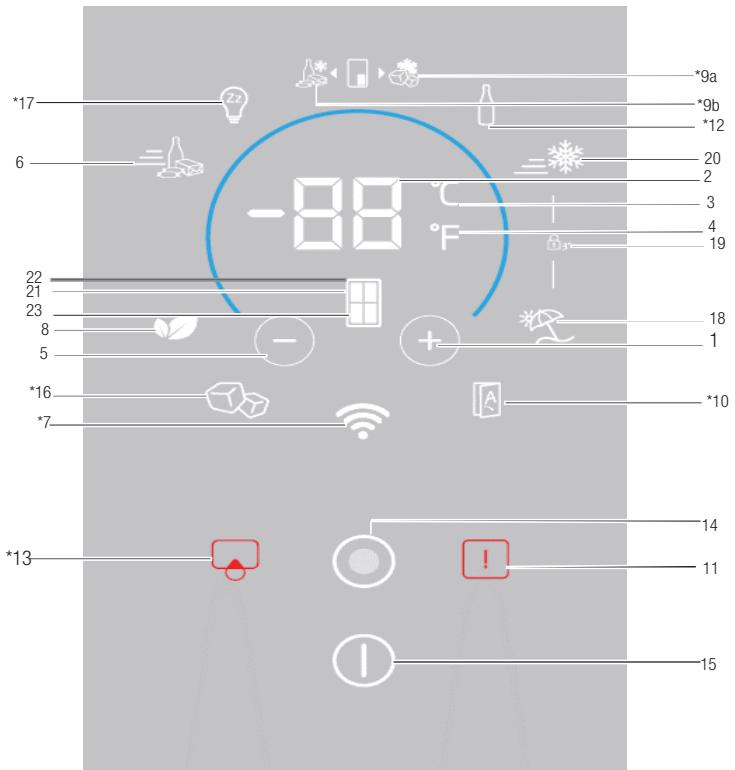

5.1. Pannello dei comandi.... 11

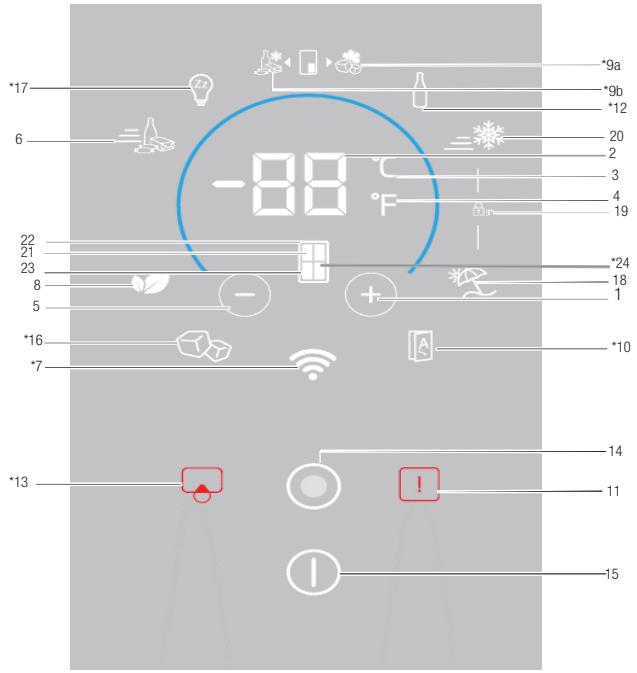

5.2. Pannello dei comandi.....17
5.3. Macchina del ghiaccio .....22
5.4. Icematic....22
5.5. Contenitore del ghiaccio.....23
5.6. Spia blu .....23
5.7. Modulo di deodorizzazione.....23
5.8. Ionizzatore .....24
5.9. Scomparto Chiller....24
5.10.Cassetto per frutta e verdura ..25

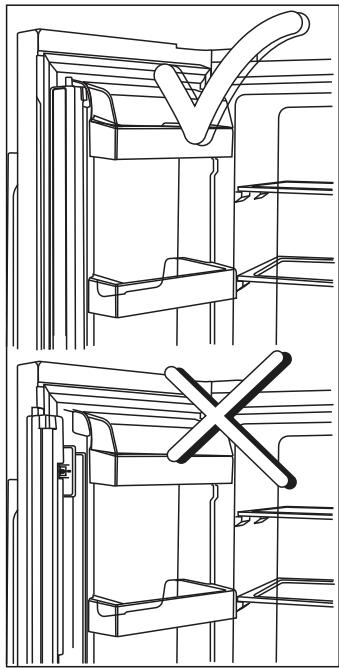

5.11.Sezione mobile centrale .....25

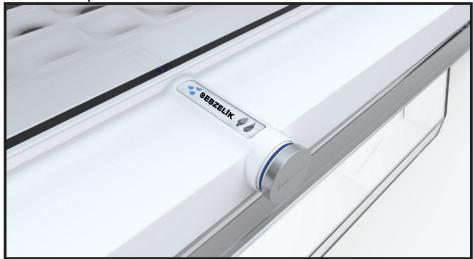

5.12. Everfresh (Cassetto per frutta e verdura a umidità controllata) ..26
5.13. Descrizione e pulizia del filtro odori:....27

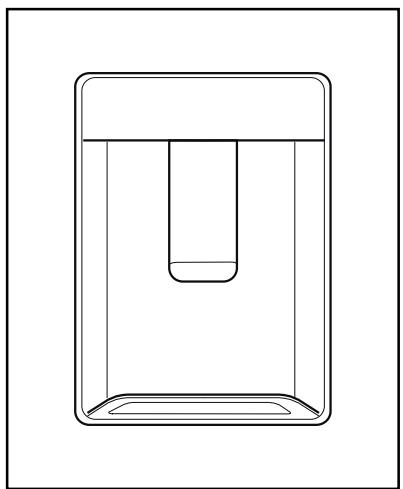

5.14. Erogatore d'acqua....27

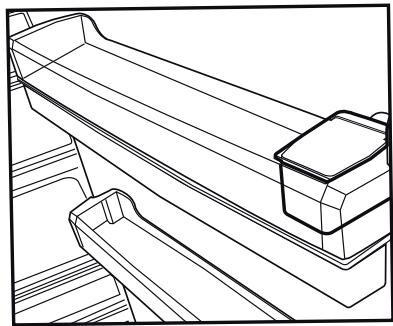

5.15. Uso dell'erogatore d'acqua.....27
5.16.Riempimento del serbatoio dell'erogatore d'acqua .....27

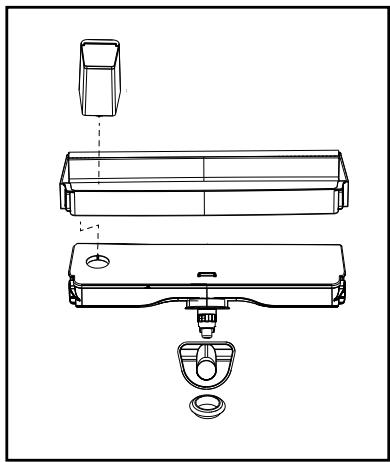

5.17.Pulizia del serbatoio dell'acqua 28

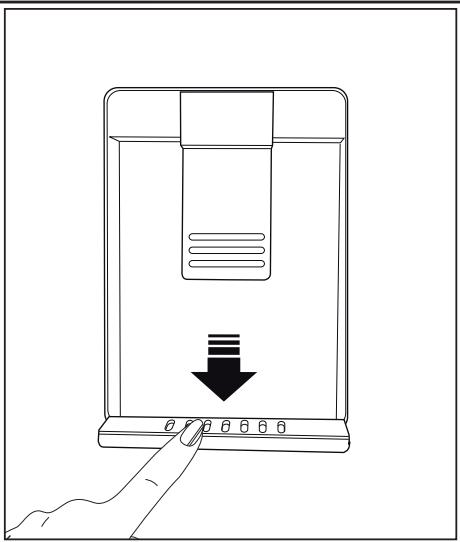

5.18 Vaschetta per l'acqua....29
5.19 Consigli per conservare alimenti surgelati ....30
5.20.Dettagli congelatore .....30
5.21. Posizionamento degli alimenti 30
5.22.Avvertenza sportello aperto ... 31
5.23.Cambiare la lampadina di illuminazione ....31

6. Pulizia e manutenzione 32

6.1. Evitare i cattivi odori....32
6.2. Protezione delle superfici in plastica....32

7. Risoluzione dei problemi 33

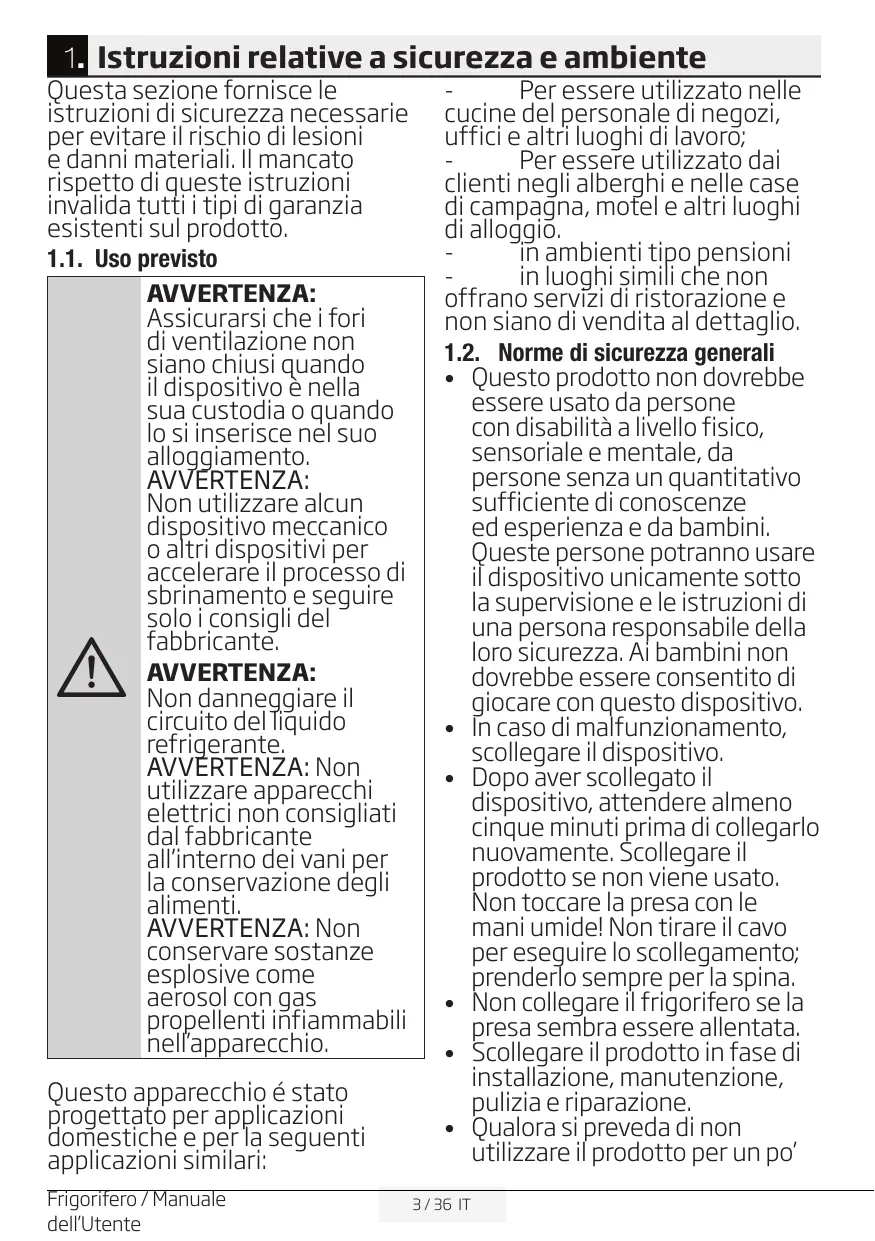

1. Istruzioni relative a sicurezza e ambiente

Questa sezione fornisce le istruzioni di sicurezza necessarie per evitare il rischio di lesioni e danni materiali. Il mancato rispetto di queste istruzioni invalida tutti i tipi di garanzia esistenti sul prodotto.

1.1. Uso previsto

AVVERTENZA:

Assicurarsi che i fori di ventilazione non siano chiusi quando il dispositivo è nella sua custodia o quando lo si inserisce nel suo alloggiamento.

AVVERTENZA:

Non utilizzare alcun dispositivo meccanico o altri dispositivi per accelerare il processo di sbrinamento e seguire solo i consigli del fabbricante.

AVVERTENZA:

Non danneggiare il circuito del liquido refrigerante.

AVVÉRTENZA: Non utilizzare apparecchi elettrici non consigliati dal fabbricante all'interno dei vani per la conservazione degli alimenti.

AVVERTENZA: Non conservare sostanze esplosive come aerosol con gas propellenti infiammabili nell'apparecchio.

Questo apparecchio é stato progettato per applicazioni domestiche e per la seguenti applicazioni similari:

- Per essere utilizzato nelle cucine del personale di negozi, uffici e altri luoghi di lavoro; - Per essere utilizzato dai clienti negli alberghi e nelle case di campagna, motel e altri luoghi di alloggio.

- in ambienti tipo pensioni - in luoghi simili che non offrano servizi di ristorazione e non siano di vendita al dettaglio.

1.2. Norme di sicurezza generali

- Questo prodotto non dovrebbe essere usato da persone con disabilità a livello fisico, sensoriale e mentale, da persone senza un quantitativo sufficiente di conoscenze ed esperienza e da bambini. Queste persone potranno usare il dispositivo unicamente sotto la supervisione e le istruzioni di una persona responsabile della loro sicurezza. Ai bambini non dovrebbe essere consentito di giocare con questo dispositivo.

- In caso di malfunzionamento, scollegare il dispositivo.

- Dopo aver scollegato il dispositivo, attendere almeno cinque minuti prima di collegarlo nuovamente. Scollegare il prodotto se non viene usato. Non toccare la presa con le mani umide! Non tirare il cavo per eseguire lo scollegamento; prenderlo sempre per la spina.

• Non collegare il frigorifero se la presa sembra essere allentata.

- Scollegare il prodotto in fase di installazione, manutenzione, pulizia e riparazione.

- Qualora si preveda di non utilizzare il prodotto per un po'

Istruzioni relativamente a sicurezza e ambiente

di tempo, scollegarlo ed estrarre gli eventuali elementi contenuti al suo interno.

• Non usare vapore o materiali detergenti a base di vapore per la pulizia del frigorifero e per lo scioglimento del ghiaccio al suo interno. Il vapore potrebbe entrare in contatto con le aree sotto tensione elettrica e causare cortocircuiti o scosse elettriche!
• Non lavare il prodotto spruzzando o versando acqua sullo stesso! Pericolo di scossa elettrica!
• Non usare mai il prodotto se la sezione che si trova sulla parte superiore o posteriore del prodotto, con le schede dei circuiti elettronici stampati all'interno, è aperta (coprire schede dei circuiti elettronici stampati) (1).

• In caso di malfunzionamento, non usare il prodotto, dato che potrebbe emettere scosse elettriche. Contattare il servizio autorizzato prima di intervenire.
• Collegare il prodotto a una presa che disponga di messa a terra. L'operazione di messa a terra deve essere eseguita da un

elettricista qualificato.

• Qualora il prodotto disponga di un'illuminazione a LED, contattare l'assistenza autorizzata per la sostituzioni
• Non toccare alimenti congelati con le mani bagnate! Gli alimenti si potrebbero attaccare alle mani!
• Non posizionare liquidi in bottiglie o lattine all'interno dello scomparto congelatore. Potrebbero esplodere!
• Collocare i liquidi in posizione verticale dopo aver saldamente chiuso il tappo.
• Non spruzzare sostanze infiammabili vicino al prodotto. Potrebbero bruciare o esplodere!
• Non conservare materiali e prodotti infiammabili, come ad esempio spray, all'interno del frigorifero.
• Non collocare contenitori di liquidi sopra al prodotto. Gli spruzzi su parti sotto tensione potrebbero provocare scosse elettriche e rischio di incendio.
• L'esposizione del prodotto a pioggia, neve, sole e vento potrebbe causare pericoli a livello elettrico. Qualora sia necessario spostare il prodotto, non tirarlo per la maniglia della porta. La maniglia si potrebbe staccare.
• Evitare che parti delle mani o del corpo restino impigliate nei meccanismi mobili all'interno del prodotto.
• Non calpestare o appoggiarsi a porta, cassetti e altre componenti del frigorifero. Così facendo il prodotto potrebbe cadere e si potrebbe danneggiare.

Istruzioni relativamente a sicurezza e ambiente

- Fare attenzione a non bloccare il cavo di alimentazione.

Qualora il prodotto sia dotato di sistema di raffreddamento che utilizza il gas R600a, fare attenzione ad evitare di danneggiare il sistema di raffreddamento e il relativo tubo in fase di utilizzo e spostamento del prodotto. Questo gas è infiammabile. Se viene danneggiato il sistema di raffreddamento, tenere il prodotto lontano da fonti di calore e provvedere immediatamente ad arieggiare la stanza.

Sul lato sinistro interno è indicato il tipo di gas utilizzato nel prodotto.

Per i modelli con la fontana d'acqua

• La pressione di ingresso dell'acqua fredda dovrebbe essere al massimo 90 psi (620 kPa). Qualora la pressione dell'acqua superi il valore 80 psi (550kPa), utilizzare una valvola di limitazione della pressione nel sistema principale. Qualora non si sappia come verificare la pressione dell'acqua, chiedere aiuto a ad un idraulico professionista.
• In caso di rischio dell'effetto 'colpo d'ariete' nel proprio impianto, usare la strumentazione adatta per ridurre la probabilità di accadimento. Rivolgersi a idraulici professionisti in caso

di dubbio relativamente alla presenza o meno dell'effetto 'colpo d'ariete' nel proprio impianto.

• Non installare l'ingresso dell'acqua calda. Prendere precauzioni contro il rischio di congelamento dei tubi. La gamma di funzionamento della temperatura dell'acqua dovrebbe essere 33°F (0.6°C) come minimo e 100°F (38°C) al massimo.

- Utilizzare solo acqua potabile.

Impiego conforme allo scopo previsto

• Questo prodotto è stato pensato per essere utilizzato in ambito domestico. Non è stato pensato per un uso di tipo commerciale.
• Il prodotto dovrebbe essere utilizzato unicamente per la conservazione di alimenti e bevande.
• Non tenere prodotti dedicati, che richiedano temperature controllate, quali ad esempio vaccini, farmaci sensibili al calore, all'interno del frigorifero.
• Il produttore non si assume nessuna responsabilità per gli eventuali danni causati da un cattivo utilizzo o da un uso scorretto.
• I pezzi di ricambio originali verranno forniti per 10 anni, successivamente alla data di acquisto del prodotto.

1.4. Sicurezza bambini

• Tenere gli imballaggi fuori dalla portata dei bambini.
• Non permettere ai bambini di giocare con il prodotto.

Istruzioni relativamente a sicurezza e ambiente

- Qualora la porta del prodotto comprenda un lucchetto, tenere la chiave fuori dalla portata dei bambini.

Conformità con la Direttiva WEEE e smaltimento dei prodotti di scarico

Questo prodotto è conforme alla direttiva WEEE dell'UE (2012/19/EU). Questo prodotto è dotato di un simbolo di classificazione per i prodotti elettrici ed elettronici di scarto (WEEE).

Il prodotto è stato realizzato con componenti e materiali di alta qualità che possono essere riutilizzati oltre che riciclati. Non smaltire il prodotto con i normali rifiuti domestici e altri rifiuti al termine del suo ciclo di vita utile. Portare il prodotto a un centro di raccolta per il riciclaggio della strumentazione elettrica ed elettronica. Consigliamo di rivolgersi alle autorità locali per ulteriori informazioni su questi centri di raccolta.

1.5. Conformità con la direttiva RoHS

- Questo prodotto è conforme alla direttiva WEEE dell'UE (2011/65/EU). Non contiene materiali dannosi e proibiti, indicati nella Direttiva.

1.6. Informazioni sull'imballaggio

- I materiali che compongono l'i imballo del prodotto sono realizzati a partire da materiali riciclabili in conformità con le Normative Ambientali Nazionali. Non smaltire i materiali dell'im imballo congiuntamente ai rifiuti domestici o ad altri rifiuti. Portarli presso i punti di raccolta imballaggi indicati dalle autorità locali.

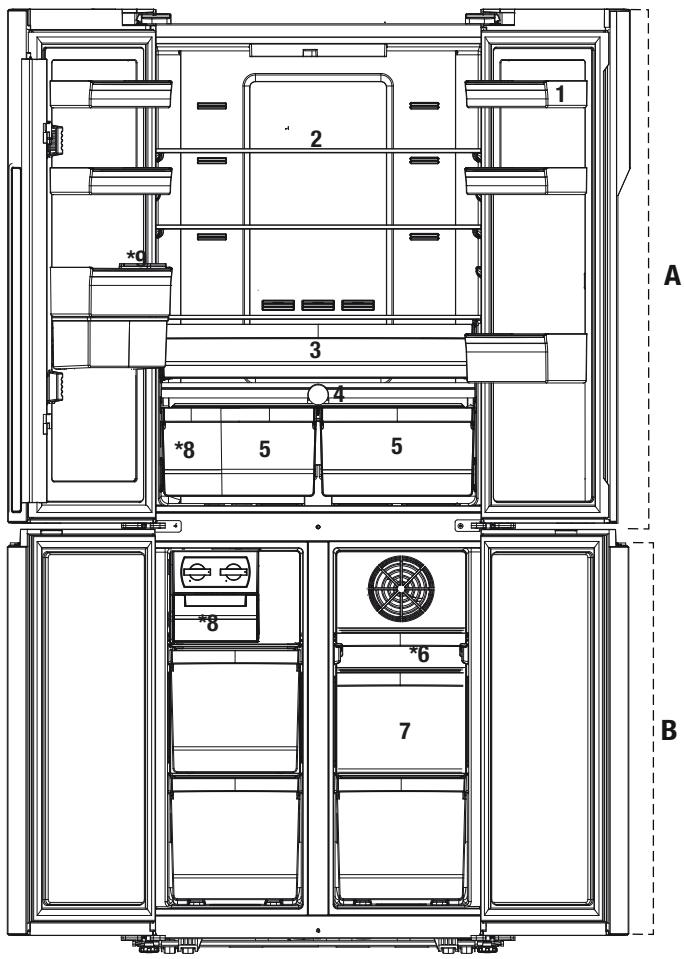

A- Scomparto Cooler
B- Scomparto freezer

1- Ripiani dello sportello dello scomparto frigo
2- Mensole in vetro dello scomparto frigo
3- Scomparto Chiller
4- Everfresh
5- Cassetto per frutta e verdura

6- Cassetto mobile scomparto freezer
7- Cassetti dello scomparto freezer
8- Auto Icematic
9- Serbatoio dell'acqua

Può non essere presente in tutti i modelli.

*Opzionale: Le figure in questo manuale utente sono schematiche, e potrebbe-ro non corrispondere esattamente al prodotto. Qualora il prodotto non contenga le parti descritte, l'informazione riguarda altri modelli.

B. Installazione

3.1. Luogo idoneo per l'installazione

Rivolgersi al Servizio Autorizzato per l'installazione del prodotto. Per rendere il prodotto pronto per essere installato, confrontare le informazioni nella guida dell'utente e accertarsi che i servizi elettrici e idrici siano presenti. In caso contrario contattare un elettricista e un idraulico per rendere questi servizi conformi ai requisiti.

	AVVERTENZA: Il produttore non si assume nessuna responsabilità per gli eventuali danni causati dagli interventi eseguiti da personale non autorizzato.
	AVVERTENZA: Il cavo di alimentazione del prodotto deve essere scollegato in fase di utilizzo. Il mancato rispetto di queste istruzioni potrebbe provocare morte o altre gravi lesioni!
	AVVERTENZA: Qualora la porta sia troppo stretta per consentire il passaggio del prodotto, togliere la porta e ruotarla; qualora ciò non funzioni, contattare il servizio autorizzato.

• Posizionare l'elettrodomestico solo su superfici uniformi e piane per evitare dondolii.
• Se si usa l'elettrodomestico all'interno di un armadio/mobile, lasciare uno spazio di almeno 2 cm tra le pareti laterali e l'armadio/il mobile.
• Installare l'elettrodomestico ad almeno 30 cm di distanza da fonti di calore, come piani cottura, forni, riscaldamento centrale e stufe e ad almeno 5 cm da forni elettrici.
• L'elettrodomestico non deve essere sottoposto alla luce solare diretta né tenuto in luoghi umidi dopo l'installazione.
• Intorno all'elettrodomestico deve esserci ventilazione appropriata per poter avere operatività efficiente. Se l'elettrodomestico deve essere

posizionato in una rientranza nella parete, fare attenzione a lasciare almeno 5 cm di distanza dal soffitto e dalle pareti laterali. Per versioni prive di cunei in plastica, assicurarsi di lasciare uno spazio di 5 cm dalla parete posteriore.

• In spazi in cui la temperatura ambiente scende al di sotto di 10 °C, il frigorifero continua a funzionare per conservare il cibo nel freezer. Tuttavia, il cibo fresco nello scomparto del frigo può congelare per via dell'ambiente freddo.

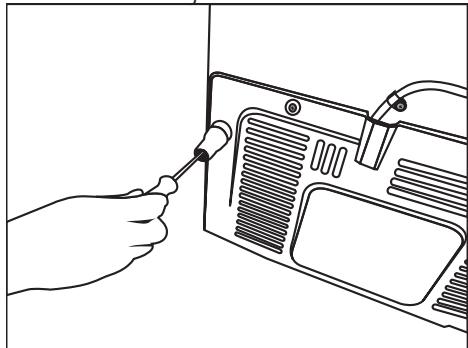

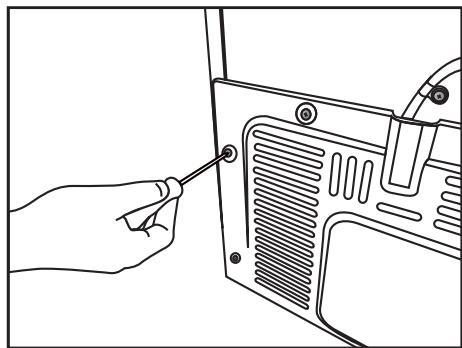

3.2. Fissaggio dei cunei in plastica

Servirsi dei cunei in plastica forniti in dotazione con il prodotto per garantire una circolazione d'aria sufficiente fra il prodotto della parete.

1. Per fissare i cunei, rimuovere le viti sul prodotto e usare le viti fornite in dotazione con i cunei.

1. Fissare due cunei in plastica sul coperchio della ventilazione, come indicato nella figura.

3.3. Collegamenti elettrici

Collegare il frigorifero ad una presa di messa a terra protetta da un fusibile della capacità appropriata.

Importante:

• Il collegamento deve essere conforme ai regolamenti nazionali.
• La spina elettrica deve essere facilmente accessibile dopo l'installazione.
• La sicurezza elettrica del frigorifero è garantita unicamente se il sistema di messa a terra dell'apparecchiatura è conforme agli standard.
• La tensione dichiarata sull'etichetta che si trova nel lato interno a sinistra dell'apparecchio deve essere pari alla tensione di rete

!

Avvertenza superficie calda Le pareti laterali del prodotto sono dotate di tubi refrigeranti per migliorare il sistema di raffreddamento. Il refrigerante a temperature elevate potrebbe scorrere in queste aree, causando così superfici calde sulle pareti laterali. Non si tratta di un'anomalia di funzionamento e non sono necessari interventi di manutenzione. Fare attenzione quando si toccano queste aree.

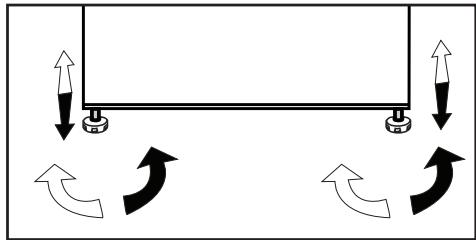

3.4. Regolazione dei supporti

Qualora il prodotto non sia in equilibrio, regolare i supporti anteriori regolabili, ruotandosi verso destra o verso sinistra.

4.1. Cose da fare ai fini del risparmio energetico

La connessione del prodotto a sistemi di risparmio elettrico è rischiosa poiché potrebbe provocare danni allo stesso.

• Non lasciare lo sportello del frigorifero aperto per lungo tempo.
• Non inserire alimenti caldi o bevande calde nell'elettrodomestico.
• Non sovraccaricare il frigorifero, la capacità di raffreddamento peggiora quando la circolazione dell'aria è ostacolata.
• Per poter conservare la quantità massima di cibo nel compartimento del freezer del frigorifero, rimuovere la scatola del ghiaccio e il contenitore del ghiaccio e posizionarli sopra al ripiano in vetro. Il consumo di corrente riportato per il frigorifero è stato determinato dopo la rimozione della scatola del ghiaccio, del contenitore del ghiaccio e dei cassetti superiore e intermedio per consentire il carico massimo. L'utilizzo del cassetto inferiore durante il caricamento è altamente consigliato.
• A seconda delle caratteristiche dell'apparecchio, scongelare alimenti congelati nello scomparto frigo garantisce risparmio energetico e conserva la qualità degli alimenti.
• Il flusso dell'aria non deve essere bloccato mettendo alimenti ai lati della ventola dello scomparto frigo. I cibi dovrebbero essere caricati lasciando almeno 5 cm di spazio davanti alla griglia di protezione della ventola.

- Impedire il contatto diretto tra sensore della temperatura nello scomparto freezer e pacchetti di alimenti. Se questi entrano in contatto, il consumo di corrente dell'apparecchio può aumentare.

L'interno dell'apparecchio deve essere pulito.

In caso di installazione di due frigoriferi l'uno accanto all'altro, devono esservi almeno 4 cm di distanza tra di loro.

4.2. Uso iniziale

Prima di cominciare ad usare il frigorifero, assicurarsi di eseguire tutte le preparazioni secondo le istruzioni delle sezioni "Istruzioni per la sicurezza e l'ambiente" e "Installazione".

Utilizzare l'apparecchio senza mettere alimenti all'interno per 6 ore e non aprire lo sportello a meno che non sia necessario.

Si sente un rumore quando il compressore si avvia. I liquidi e i gas sigillati nel sistema refrigerante possono produrre dei rumori, anche se il compressore non è in funzione; questo è abbastanza normale.

È normale che i bordi anteriori del frigorifero siano caldi. Queste zone sono progettate per essere tiepide per evitare la condensazione.

5 Utilizzo del frigorifero

5.1. Pannello dei comandi

I pannelli degli indicatori possono variare secondo il modello del prodotto. Il pannello degli indicatore aiuta ad usare il frigorifero con le relative funzioni audio e visive.

1. Impostazione della temperatura/Aumento della temperatura
2. Impostazione della temperatura - Ripiano estraibile/Indicatore del valore di temperatura
3. Selezione dell'unità di temperatura (°C) Indicatore Celsius
4. Selezione dell'unità di temperatura (°F) Indicatore Fahrenheit
5. Impostazione della temperatura/Diminuzione della temperatura
6. Indicatore/tasto funzione Quick Cool
7. * Wireless
8. Indicatore/tasto modalità risparmio
9. *Indicatore/tasto freezer jolly

10. *Sportello automatico

11. Avvertenza di temperatura alta/Interruzione

12. *Refrigeratore bottiglie
13. *Avvertenza/tasto di sostituzione filtro
14. Tasto menu
15. Indicatore/tasto di avvio/spegnimento dell'elettrodomestico
16. *Indicatore/tasto Icematic
17. *Modalità Sabbath
18. Indicatore/tasto di modalità assenza
19. Indicatore di blocco tasti
20. Indicatore/tasto funzione Quick Freeze
21. Selezione armadio
22. Indicatore scomparto frigo
23. Indicatore scomparto freezer
24. *Indicatore scomparto jolly

Può non essere presente in tutti i modelli.

*Opzionale: I dati in questo manuale devono essere intesi come bozze, e potrebbero non essere perfettamente corrispondenti al vostro prodotto Qualora il prodotto non contenga le parti descritte, l'informazione riguarda altri modelli.

1. Impostazione della temperatura/Aumento della temperatura
2. Impostazione della temperatura - Ripiano estraibile/Indicatore del valore di temperatura
3. Selezione dell'unità di temperatura (°C) Indicatore Celsius
4. Selezione dell'unità di temperatura (°F) Indicatore Fahrenheit
5. Impostazione della temperatura/Diminuzione della temperatura
6. Indicatore/tasto funzione Quick Cool
7. * Wireless
8. Indicatore/tasto modalità risparmio
9. *Indicatore/tasto freezer jolly

10. *Sportello automatico

11. Avvertenza di temperatura alta/Interruzione

12. *Refrigeratore bottiglie
13. *Avvertenza/tasto di sostituzione filtro
14. Tasto menu
15. Indicatore/tasto di avvio/spegnimento dell'elettrodomestico
16. *Indicatore/tasto Icematic
17. *Modalità Sabbath
18. Indicatore/tasto di modalità assenza
19. Indicatore di blocco tasti
20. Indicatore/tasto funzione Quick Freeze
21. Selezione armadio
22. Indicatore scomparto frigo
23. Indicatore scomparto freezer

Può non essere presente in tutti i modelli.

Utilizzo del frigorifero

1. Impostazione della temperatura/Aumento della temperatura

Se premuto, diminuisce la temperatura dello scomparto selezionato.

2. Impostazione della temperatura - Ripiano estraibile/Indicatore del valore di temperatura

Mostra il valore della temperatura dello scomparto selezionato. Inoltre, è possibile scorrere il dito dall'alto verso il basso o dal basso verso l'alto per aumentare o diminuire il valore della temperatura.

3. Selezione dell'unità di temperatura (°C)

Indicatore Celsius

Quando si preme questo tasto, il valore della temperatura verrà attivato in Celsius. È l'indicatore Celsius. Quando l'indicazione Celsius è stata attivata, i valori impostati della temperatura verranno mostrati in Celsius e la relativa icona sarà completamente accesa;

l'icona Fahrenheit sarà accesa al 50%.

4. Selezione dell'unità di temperatura (°F)

Quando si preme questo tasto, il valore della temperatura verrà attivato in Fahrenheit. È l'indicatore Fahrenheit Quando l'indicazione Fahrenheit è stata attivata, i valori impostati della temperatura verranno mostrati in Fahrenheit e la relativa icona sarà completamente accesa; l'icona Celsius sarà accesa al 50%.

5. Impostazione della temperatura/Diminuzione della temperatura

Se premuto, diminuisce la temperatura dello scomparto selezionato.

6. Indicatore funzione Quick Cool

Quando la funzione Quick Cool è stata attivata, l'indicatore sarà completamente acceso. Quando la funzione è stata

annullata, l'elettrodomestico ritornerà alle sue impostazioni usuali e l'indicatore sarà acceso al 50%.

Tasto funzione Quick Cool

È usato per attivare o disattivare la funzione Quick Cool.

Usare la funzione Quick Cool quando si desidera raffreddare velocemente gli alimenti posti nello scomparto frigo. Se è necessario raffreddare grandi quantità di cibo fresco, attivare questa funzione prima di inserire il cibo nel frigo.

Se non si annulla manualmente, la funzione Quick Cool si annullerà automaticamente dopo 8 ore al massimo o quando lo scomparto frigo ha raggiunto la temperatura richiesta.

Premendo il tasto Quick Cool ripetutamente a brevi intervalli, il compressore non comincerà a funzionare immediatamente, in quanto il sistema di protezione del circuito elettronico sarà attivato.

Questa funzione non viene richiamata quando l'alimentazione si ripristina dopo un'assenza di corrente.

7. Wireless

Quando si preme questo tasto, l'elettrodomestico sarà collegato alla rete di casa per la prima volta. Una volta che la funzione è stata attivata, l'indicatore si accenderà al 100%; e se la funzione è stata annullata, si accenderà al 50%.

8. Indicatore/tasto modalità risparmio

Premere questo tasto per attivare/disattivare la modalità risparmio.

Utilizzo del frigorifero

Una volta che la modalità risparmio è stata attivata, l'indicatore si accenderà al 100%. Mentre la funzione è attiva, il freezer inizierà a lavorare in modalità risparmio dopo almeno 6 ore. Una volta che la funzione è stata annullata, l'indicatore sarà acceso al 50%.

9a. \*Indicatore/tasto freezer jolly

Una volta che il tasto è stato premuto, lo scomparto jolly funzionerà come un freezer e l'indicatore sarà acceso al 100%. L'indicatore frigo jolly sarà acceso al 50%.

9b. \*Indicatore/tasto frigo jolly

Una volta che il tasto è stato premuto, lo scomparto jolly funzionerà come un frigo e l'indicatore sarà acceso al 100%. L'indicatore freezer jolly sarà acceso al 50%.

10.\* Sportello automatico

Premere questo tasto per attivare/disattivare la modalità sportello automatico. Una volta che la funzione è stata attivata, l'indicatore sarà acceso al 100%. Una volta che la funzione è stata annullata, l'indicatore sarà acceso al 50%.

Mentre la funzione è attiva, toccare la relativa sezione sulla maniglia dello sportello per aprire la porta automaticamente.

11. Avvertenza di temperatura alta/Interruzione

Questo indicatore si accende in caso di problemi di alimentazione, di alta temperatura e avvertenze di errore. Durante una prolungata assenza di alimentazione, il valore della temperatura più elevato che lo scomparto freezer raggiunge lampeggia sul display digitale. Dopo aver controllato gli alimenti che si trovano nello scomparto freezer, premere il tasto di disattivazione allarme per annullare l'avvertenza.

12. \*Refrigeratore bottiglie

Premere questo tasto per attivare/disattivare la modalità refrigeratore bottiglie.

Una volta che la funzione è stata annullata, l'indicatore sarà acceso al 100%. Se la funzione viene annullata, l'indicatore sarà acceso al 50%.

13. \*Avertenza/tasto di sostituzione filtro

Questa icona si accende quando il filtro deve essere reimpostato.

Una volta che questo tasto viene premuto, il filtro sarà reimpostato e l'icona di reimpostazione si spegnerà.

14. Tasto menu

Usare questo tasto per impostare il display nella modalità Sleep o annullare la modalità Sleep. Se non viene premuto nessun tasto o se lo sportello non viene aperto per 30 secondi, si passerà automaticamente alla modalità Sleep.

15. Indicatore/tasto di avvio/spegnimento dell'elettrodomestico

Per accendere/spegnere l'elettrodomestico, tenere premuto il pulsante di accensione/spegnimento per 3 secondi.

Dopo che l'elettrodomestico è stato spento, solo l'indicatore di accensione/spegnimento si accenderà al 100%; tutti gli altri indicatori si spegneranno. Per accendere l'elettrodomestico, tenere pre-muto lo stesso tasto per 3 secondi. Il fri-gorifero verrà attivato e l'indicatore di accensione/spegnimento si accenderà al 50%.

16. \*Indicatore/tasto Icematic

Premere questo tasto per attivare/disattivare la modalità Icematic. Se l'indicatore è acceso al 100%, ciò significa che Icematic è in funzione. Se l'indicatore è acceso al 50%, ciò significa che Icematic è spento.

Utilizzo del frigorifero

Il flusso dell'acqua dal serbatoio dell'acqua si arresta quando non viene selezionata questa funzione. Il ghiaccio preparato in precedenza, però, può essere prelevato da Icematic.

17. \*Modalità Sabbath

Premere questo tasto per attivare/disattivare la modalità Sabbath. Una volta che la funzione è stata attivata, l'indicatore sarà acceso al 100%. Una volta che la funzione è stata annullata, l'indicatore sarà acceso al 50%.

18. Indicatore/tasto di modalità assenza

Premere questo tasto per attivare il tasto di assenza; l'indicatore di modalità assenza verrà acceso al 100%. Quando la funzione assenza è attiva, “- -” verrà visualizzato sull'indicatore della temperatura dello scomparto frigo e non verrà eseguito il raffreddamento attivo nello scomparto frigo. Non si possono conservare gli alimenti nello scomparto frigo quando questa funzione è attivata. Gli altri scomparti continuano a essere raffreddati secondo le temperature impostate.

Per annullare questa funzione, premere di nuovo il tasto della funzione Assenza. Una volta che la funzione è stata annullata, l'indicatore sarà acceso al 50%.

19. Indicatore di blocco tasti

Premere i tasti Quick cool e Assenza contemporaneamente per 3 secondi.

Mentre si preme il tasto, inizierà un conto alla rovescia sullo display del valore della temperatura. Una volta che il blocco tasti è stato attivato, l'indicatore di blocco tasti si accenderà al 100% e la modalità di blocco tasti verrà attivata. I tasti non funzionano quando è attiva la modalità blocco tasti. Premere i tasti Quick cool e Assenza contemporaneamente per 3 secondi. Mentre si preme il tasto, inizierà

un conto alla rovescia sullo display del valore della temperatura. Una volta che il blocco tasti è stato annullato, l'indicatore di blocco tasti si accenderà al 50% e la modalità di blocco tasti verrà disattivata.

Attivare questa funzione se si desidera impedire la modifica dell'impostazione della temperatura del frigorifero.

20. Indicatore funzione Quick Freeze

Quando la funzione Quick Freeze è stata attivata, l'indicatore sarà acceso al 100%. Quando la funzione è stata annullata, l'elettrodomestico ritornerà alle sue impostazioni usuali e l'indicatore sarà acceso al 50%.

Tasto funzione Quick Freeze

È usato per attivare o disattivare la funzione Quick Freeze.

Premere questo tasto per attivare o disattivare la funzione Quick Freeze. Quando si attiva la funzione, lo scomparto freezer viene raffreddato a una temperatura inferiore rispetto al valore impostato.

Usare la funzione Quick Freeze quando si desidera congelare velocemente gli alimenti posti nello scomparto freezer. Se è necessario congelare grandi quantità di cibo fresco, attivare questa funzione prima di inserire il cibo nell'elettrodomestico.

Se non si annulla manualmente, la funzione Quick Freeze si annullerà automaticamente dopo 4 ore al massimo o quando lo scomparto frigo ha raggiunto la temperatura richiesta.

Questa funzione non viene richiamata quando l'alimentazione si ripristina dopo un'assenza di corrente.

Utilizzo del frigorifero

21. Selezione armadio

Premere il tasto di selezione armadio per visualizzare e cambiare il valore della temperatura fuori dal frigo o freezer sull'Indicatore del valore della temperatura.

22. Indicatore scomparto frigo

Quando questo indicatore è attivo, la temperatura dello scomparto frigo verrà visualizzata sull'indicatore del valore della temperatura.

23. Indicatore scomparto freezer

Quando questo indicatore è attivo, la temperatura dello scomparto freezer verrà visualizzata sull'indicatore del valore della temperatura.

24.\*Indicatore scomparto jolly

Quando questo indicatore è attivo, la temperatura dello scomparto freezer jolly verrà visualizzata sull'indicatore del valore della temperatura.

Utilizzo del frigorifero

5.2. Pannello dei comandi

I pannelli degli indicatori possono variare secondo il modello del prodotto. Il pannello degli indicatore aiuta ad usare il frigorifero con le relative funzioni audio e visive.

Può non essere presente in tutti i modelli.

*Opzionale: I dati in questo manuale devono essere intesi come bozze, e potrebbero non essere perfettamente corrispondenti al vostro prodotto Qualora il prodotto non contenga le parti descritte, l'informazione riguarda altri modelli.

Utilizzo del frigorifero

1. Impostazione della temperatura - Ripiano estraibile/Indicatore del valore di temperatura
2. Selezione dell'unità di temperatura (°C) Indicatore Celsius
3. Selezione dell'unità di temperatura (°F) Indicatore Fahrenheit
4. Impostazione della temperatura/Diminuzione della temperatura
5. Indicatore/tasto funzione Quick Cool
6. * Wireless
7. *Indicatore/tasto freezer jolly
8. Avvertenza di temperatura alta/

1. Impostazione della temperatura - Ripiano estraibile/Indicatore del valore di temperatura

Mostra il valore della temperatura dello scomparto selezionato. Inoltre, è possibile scorrere il dito dall'alto verso il basso o dal basso verso l'alto per aumentare o diminuire il valore della temperatura.

2. Selezione dell'unità di temperatura (°C)

Indicatore Celsius

Quando si preme questo tasto, il valore della temperatura verrà attivato in Celsius.

È l'indicatore Celsius. Quando l'indicazione Celsius è stata attivata, i valori impostati della temperatura verranno mostrati in Celsius e la relativa icona sarà completamente accesa; l'icona Fahrenheit sarà accesa al 50%.

3. Selezione dell'unità di temperatura (°F)

Quando si preme questo tasto, il valore della temperatura verrà attivato in Fahrenheit.

È l'indicatore Fahrenheit Quando l'indicazione Fahrenheit è stata attivata, i valori impostati della temperatura verranno mostrati in Fahrenheit e la

Interruzione

1. *Avvertenza/tasto di sostituzione filtro
2. Tasto menu
3. Indicatore/tasto di avvio/spegnimento dell'elettrodomestico
4. *Indicatore/tasto Icematic
5. *Modalità Sabbath
6. Indicatore/tasto di modalità assenza
7. Indicatore di blocco tasti
8. Indicatore/tasto funzione Quick Freeze
9. Indicatore scomparto frigo
10. Indicatore scomparto freezer
11. *Indicatore scomparto jolly relativa icona sarà completamente accesa;

l'icona Celsius sarà accesa al 50%.

4. Impostazione della temperatura/Diminuzione della temperatura

Se premuto, diminuisce la temperatura dello scomparto selezionato.

5. Indicatore funzione Quick Cool

Quando la funzione Quick Cool è stata attivata, l'indicatore sarà completamente acceso. Quando la funzione è stata annullata, l'elettrodomestico ritornerà alle sue impostazioni usuali e l'indicatore sarà acceso al 50%.

Tasto funzione Quick Cool

È usato per attivare o disattivare la funzione Quick Cool.

Usare la funzione Quick Cool quando si desidera raffreddare velocemente gli alimenti posti nello scomparto frigo. Se è necessario raffreddare grandi quantità di cibo fresco, attivare questa funzione prima di inserire il cibo nel frigo.

Se non si annulla manualmente, la funzione Quick Cool si annullerà automaticamente dopo 8 ore al massimo o quando lo scomparto frigo ha raggiunto la temperatura richiesta.

Utilizzo del frigorifero

Premendo il tasto Quick Cool ripetutamente a brevi intervalli, il compressore non comincerà a funzionare immediatamente, in quanto il sistema di protezione del circuito elettronico sarà attivato.

Questa funzione non viene richiamata quando l'alimentazione si ripristina dopo un'assenza di corrente.

6. Wireless

Quando si preme questo tasto, l'elettrodomestico sarà collegato alla rete di casa per la prima volta. Una volta che la funzione è stata attivata, l'indicatore si accenderà al 100%; e se la funzione è stata annullata, si accenderà al 50%.

7a. \*Indicatore/tasto freezer jolly

Una volta che il tasto è stato premuto, lo scomparto jolly funzionerà come un freezer e l'indicatore sarà acceso al 100%. L'indicatore frigo jolly sarà acceso al 50%.

7a. \*Indicatore/tasto frigo jolly

Una volta che il tasto è stato premuto, lo scomparto jolly funzionerà come un frigo e l'indicatore sarà acceso al 100%. L'indicatore freezer jolly sarà acceso al 50%.

8. Avvertenza di temperatura alta/Interruzione

Questo indicatore si accende in caso di problemi di alimentazione, di alta temperatura e avvertenze di errore. Durante una prolungata assenza di alimentazione, il valore della temperatura più elevato che lo scomparto freezer raggiunge lampeggia sul display digitale. Dopo aver controllato gli alimenti che si trovano nello scomparto freezer, premere il tasto di disattivazione allarme per annullare l'avvertenza.

9. \*Avvertenza/Tasto sostituzione filtro

Questa icona si accende quando il filtro deve essere reimpostato.

Una volta che questo tasto viene premuto, il filtro sarà reimpostato e l'icona di reimpostazione si spegnerà.

10. Tasto menu

Usare questo tasto per impostare il display nella modalità Sleep o annullare la modalità Sleep. Se non viene premuto nessun tasto o se lo sportello non viene aperto per 30 secondi, si passerà automaticamente alla modalità Sleep.

11. Indicatore/tasto di avvio/spegnimento dell'elettrodomestico

Per accendere/spegnere l'elettrodomestico, tenere premuto il pulsante di accensione/spegnimento per 3 secondi. Dopo che l'elettrodomestico è stato spento, solo l'indicatore di accensione/spegnimento si accenderà al 100%; tutti gli altri indicatori si spegneranno. Per accendere l'elettrodomestico, tenere premuto lo stesso tasto per 3 secondi. Il frigorifero verrà attivato e l'indicatore di accensione/spegnimento si accenderà al 50%.

12. \*Indicatore/tasto Icematic

Premere questo tasto per attivare/disattivare la modalità Icematic. Se l'indicatore è acceso al 100%, ciò significa che Icematic è in funzione. Se l'indicatore è acceso al 50%, ciò significa che Icematic è spento.

Il flusso dell'acqua dal serbatoio dell'acqua si arresta quando non viene selezionata questa funzione. Il ghiaccio preparato in precedenza, però, può essere prelevato da Icematic.

13. \*Modalità Sabbath

Premere questo tasto per attivare/disattivare la modalità Sabbath. Una volta che la funzione è stata attivata, l'indicatore sarà acceso al 100%. Una volta che la funzione è stata annullata, l'indicatore sarà acceso al 50%.

Utilizzo del frigorifero

14. Indicatore/tasto di modalità assenza

Premere questo tasto per attivare il tasto di assenza; l'indicatore di modalità assenza verrà acceso al 100%. Quando la funzione assenza è attiva, “- -” verrà visualizzato sull'indicatore della temperatura dello scomparto frigo e non verrà eseguito il raffreddamento attivo nello scomparto frigo. Non si possono conservare gli alimenti nello scomparto frigo quando questa funzione è attivata. Gli altri scomparti continuano a essere raffreddati secondo le temperature impostate.

Per annullare questa funzione, premere di nuovo il tasto della funzione Assenza. Una volta che la funzione è stata annullata, l'indicatore sarà acceso al 50%.

15. Indicatore di blocco tasti

Premere i tasti Quick cool e Assenza contemporaneamente per 3 secondi. Mentre si preme il tasto, inizierà un conto alla rovescia sullo display del valore della temperatura. Una volta che il blocco tasti è stato attivato, l'indicatore di blocco tasti si accenderà al 100% e la modalità di blocco tasti verrà attivata. I tasti non funzionano quando è attiva la modalità blocco tasti. Premere i tasti Quick cool e Assenza contemporaneamente per 3 secondi. Mentre si preme il tasto, inizierà un conto alla rovescia sullo display del valore della temperatura. Una volta che il blocco tasti è stato annullato, l'indicatore di blocco tasti si accenderà al 50% e la modalità di blocco tasti verrà disattivata. Attivare questa funzione se si desidera impedire la modifica dell'impostazione della temperatura del frigorifero.

16. Indicatore funzione Quick Freeze

Quando la funzione Quick Freeze è stata attivata, l'indicatore sarà acceso al 100%. Quando la funzione è stata annullata, l'elettrodomestico ritornerà alle sue impostazioni usuali e l'indicatore sarà acceso al 50%.

Tasto funzione Quick Freeze

È usato per attivare o disattivare la funzione Quick Freeze.

Premere questo tasto per attivare o disattivare la funzione Quick Freeze. Quando si attiva la funzione, lo scomparto freezer viene raffreddato a una temperatura inferiore rispetto al valore impostato.

Usare la funzione Quick Freeze quando si desidera congelare velocemente gli alimenti posti nello scomparto freezer. Se è necessario congelare grandi quantità di cibo fresco, attivare questa funzione prima di inserire il cibo nell'elettrodomestico.

Se non si annulla manualmente, la funzione Quick Freeze si annullerà automaticamente dopo 4 ore al massimo o quando lo scomparto frigo ha raggiunto la temperatura richiesta.

Questa funzione non viene richiamata quando l'alimentazione si ripristina dopo un'assenza di corrente.

17. Indicatore scomparto frigo

Quando questo indicatore è attivo, la temperatura dello scomparto frigo verrà visualizzata sull'indicatore del valore della temperatura.

Utilizzo del frigorifero

18. Indicatore scomparto freezer

Quando questo indicatore è attivo, la temperatura dello scomparto freezer verrà visualizzata sull'indicatore del valore della temperatura.

19.\*Indicatore scomparto jolly

Quando questo indicatore è attivo, la temperatura dello scomparto freezer jolly verrà visualizzata sull'indicatore del valore della temperatura.

Utilizzo del frigorifero

5.3. Macchina del ghiaccio (Questa funzione è opzionale)

La macchina del ghiaccio consente di ottenere ghiaccio dall'elettrodomestico facilmente.

Uso della macchina del ghiaccio

1. Rimuovere il serbatoio dell'acqua dallo scomparto frigo.
2. Riempire il serbatoio dell'acqua con acqua.
3. Riposizionare il serbatoio dell'acqua. I primi cubetti di ghiaccio saranno pronti in circa quattro ore nel cassetto della macchina del ghiaccio che si trova nello scomparto freezer.

Mentre si riempie completamente il serbatoio dell'acqua, sarà possibile ottenere circa 60-70 cubetti di ghiaccio.

L'acqua all'interno del serbatoio deve essere cambiata ogni 2-3 settimane.

(Questa funzione è opzionale)

Icematic consente di ottenere ghiaccio dall'elettrodomestico facilmente.

Usare l'Icematic

1. Estrarre l'lcematic tirandolo con attenzione.
2. Riempire d'acqua l'Icematic.
3. Mettere l'Icematic in posizione. Circa due ore dopo, il ghiaccio è pronto.
4. Per ottenere il ghiaccio, ruotare le manopole sui serbatoi del ghiaccio in senso orario di 90°. I cubetti di ghiaccio dai serbatoi cadono nel contenitore per la conservazione del ghiaccio sotto.
5. È possibile estrarre il contenitore per la conservazione del ghiaccio e servire i cubetti.

Non rimuovere l'lcematic dalla sua sede per prendere il ghiaccio.

Se lo si desidera, è possibile lasciare i cubetti nel contenitore per la conservazione del ghiaccio. Il contenitore del ghiaccio serve solo ad accumulare i cubetti di ghiaccio. Non inserirvi dell'acqua, altrimenti si romperà.

Utilizzo del frigorifero

5.5. Contenitore del ghiaccio

(Questa funzione è opzionale)

Icematic consente di ottenere ghiaccio dall'elettrodomestico facilmente.

Uso del contenitore del ghiaccio

1. Rimuovere il contenitore del ghiaccio dallo scomparto freezer.
2. Riempire di acqua il contenitore del ghiaccio.
3. Mettere il contenitore del ghiaccio nello scomparto freezer. Circa due ore dopo, il ghiaccio è pronto.
4. Rimuovere il contenitore del ghiaccio dallo scomparto freezer e piegarlo sul piatto di servita. I cubetti di ghiaccio cadranno facilmente sul piatto di servita.

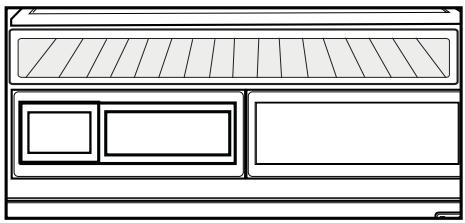

5.6. Spia blu

(Questa funzione è opzionale)

Gli scomparti frutta e verdura sono illuminati da una luce blu. Gli alimenti immagazzinati nello scomparto frutta e verdura continuano la loro fotosintesi grazie all'effetto della luce blu e quindi conservano la freschezza.

5.7. Modulo di deodorizzazione (FreshGuard)

(Questa funzione è opzionale)

Il modulo di deodorizzazione elimina i cattivi odori nel frigorifero in breve tempo prima che penetrino nelle superfici. Grazie a questo modulo posizionato nella parte alta dello scomparto degli alimenti freschi, l'aria passa attivamente sopra il filtro odori, mentre le molecole dei cattivi odori si decompongono, e l'aria che è uscita dopo essere stata pulita viene restituita nello scomparto degli alimenti freschi. In questo modo, gli odori indesiderati che possono formarsi durante la conservazione degli alimenti nel frigorifero possono essere eliminati prima che penetrino nelle superfici. Ciò si ottiene grazie alla ventola, al LED e al filtro anti-odore all'interno del modulo. Il modulo di deodorizzazione si attiverà in automatico periodicamente. Il rumore che si sentirà a causa della ventola durante il funzionamento periodico è normale. Se lo sportello dello scompartimento degli alimenti freschi è aperto quando il modulo è attivo, la ventola si fermerà temporaneamente e ritornerà a funzionare quando lo sportello sarà stato chiuso. In caso di guasto di corrente, il modulo di deodorizzazione inizierà a funzionare quando la corrente ritornerà.

Utilizzo del frigorifero

Informazioni: Per prevenire i cattivi odori che possono originarsi dall'unione degli odori di diversi cibi, si consiglia di conservare i cibi aromatici some formaggio, olive e prodotti di gastronomia nelle relative confezioni sigillate. Per la sicurezza degli altri alimenti conservati e per prevenire gli odori, si consiglia di rimuovere quanto prima dal frigorifero quei cibi che sembrano rovinati.

(Questa funzione è opzionale)

Il sistema ionizzatore nel condotto dell'aria dello scomparto Cooler serve per ionizzare l'aria. Le emissioni di ioni negativi eliminano i batteri e altre molecole che provocano cattivo odore nell'aria.

5.9. Scomparto Chiller

(Questa funzione è opzionale)

Usare questo scomparto per conservare la gastronomia che dovrebbe essere conservata a una temperatura inferiore o prodotti a base di carne che verranno consumati a breve. Non conservare frutta o verdura in questo scomparto. È possibile aumentare il volume interno del frigo estraendo qualsiasi scomparto Chiller.

Per rimuoverlo, è necessario semplicemente tirare lo scomparto fino a quando non si blocca e successivamente sollevarlo e tirarlo a sé.

5.10.Cassetto per frutta e verdura

Il cassetto per frutta e verdura del frigorifero è progettato in modo speciale per tenere la verdura fresca senza che perda la sua umidità. A questo scopo, si intensifica la circolazione di aria fredda intorno allo scomparto frutta e verdura in generale. Conservare frutta e verdura in questo scomparto. Per conservare le verdure a foglia verde più a lungo, non conservarle vicino alla frutta.

5.11.Sezione mobile centrale

La sezione centrale mobile ha lo scopo di impedire all'aria fredda interna al frigorifero di uscire fuori.

1- L'ermeticità è garantita quando le guarnizioni sullo sportello premono sulla superficie della sezione centrale mobile mentre gli sportelli dello scomparto frigo sono chiusi.
2- Un altro motivo della presenza della sezione centrale mobile è che essa aumenta il volume netto dello scomparto frigo. Le sezioni centrali standard occupano volume non utilizzabile all'interno del frigorifero.
3-La sezione centrale mobile si chiude quando lo sportello sinistro dello scomparto frigo è aperto.
4-Non deve essere aperto manualmente. Si muove sotto la guida della parte in plastica sul corpo mentre lo sportello viene chiuso.

5.12. Everfresh (Cassetto per frutta e verdura a umidità controllata) (Questa funzione è opzionale)

Grazie al cassetto per frutta e verdura a umidità controllata, è possibile conservare frutta e verdura in condizioni di umidità ideali più a lungo. È possibile controllare l'umidità all'interno del frigorifero grazie al sistema di impostazione dell'umidità con 3 opzioni, che è posizionato sulla parte anteriore del cassetto per frutta e verdura. Si consiglia di selezionare l'opzione verdura quando si conserva solo verdura, l'opzione frutta quando si conserva solo frutta, e l'opzione mista quando si conservano contemporaneamente frutta e verdura.

Per trarre beneficio dal sistema di controllo dell'umidità e per aumentare il tempo di conservazione degli alimenti, si consiglia di non conservare frutta e verdura in sacchetti di plastica. Se le verdure restano nel sacchetto, si decompongono in breve tempo. Si consiglia soprattutto di non conservare cetrioli e broccoli in sacchetti di plastica. Se il contatto con altre verdure non è consigliato per questioni di igiene, utilizzare un sacchetto di carta traforata o altri materiali simili di imballaggio invece di un sacchetto.

Mentre si posizionano le verdure, bisogna tenere in considerazione il peso specifico delle verdure stesse. Le verdure pesanti e dure devono essere poste sul fondo dello scomparto e le verdure leggere e morbide devono essere poste sopra.

Non mettere assieme nello stesso scomparto con altra frutta e verdura pere, albicocche, pesche, ecc., e mele in particolare, perché hanno un alto livello di generazione di gas etilene. Il gas etilene emesso da questa frutta può provocare il deterioramento rapido dell'altra frutta con conseguente decomposizione.

5.13. Descrizione e pulizia del filtro odori:

OPZIONALE *

Il filtro odori evita la formazione di odori sgradevoli nel frigorifero.

Tirare verso il basso il coperchio in cui è installato il filtro odori e rimuovere secondo l'illustrazione. Lasciare il filtro per

un giorno alla luce del sole. In filtro si pulirà in questo lasso di tempo. Installare di nuovo il filtro in posizione.

Il filtro odori deve essere pulito una volta all'anno.

5.14. Erogatore d'acqua

(in alcuni modelli)

L'erogatore dell'acqua è una funzione molto utile per ottenere acqua fredda senza aprire lo sportello del frigorifero. Dal momento che non bisogna aprire con frequenza lo sportello del frigorifero, si risparmia energia.

5.15. Uso dell'erogatore d'acqua

Premere il braccio dell'erogatore d'acqua col bicchiere. L'erogatore smette di erogare quando viene rilasciato il braccio. Quando si usa l'erogatore dell'acqua, il flusso massimo può essere ottenuto

premendo completamente il braccio. Ricordare che la quantità del flusso dall'erogatore è soggetta al livello di pressione sul braccio.

Quando il livello dell'acqua nel bicchie-re/nel contenitore aumenta, diminuire leggermente la pressione sul braccio per evitare traboccamento. Se si preme delicatamente il braccio, l'acqua gocciola; questo è normale e non è un guasto.

5.16.Riempimento del serbatoio dell'erogatore d'acqua

Il serbatoio per il riempimento dell'acqua si trova all'interno della rastrelliera dello sportello. Aprire il coperchio del serbatoio e riempire di acqua potabile pulita. E poi chiudere il coperchio.

Avvertenza!

- Non riempire il serbatoio d'acqua con liquidi diversi dall'acqua, come succhi di frutta, bevande gassate o bevande alcoliche che non sono adatte per essere usate nell'erogatore d'acqua.

Utilizzo del frigorifero

L'erogatore d'acqua si danneggerebbe in modo irreparabile a causa dell'uso di questi liquidi. La garanzia non copre tali usi. Alcune sostanze chimiche e alcuni additivi contenuti in questo tipo di bevande/liquidi possono danneggiare il materiale del serbatoio d'acqua.

• Usare solo acqua potabile pulita e pura.
• La capacità del serbatoio dell'acqua è 3 litri; non riempire oltre.
• Premere il braccio dell'erogatore d'acqua con un bicchiere rigido. Se si usano bicchieri di plastica usa e getta, spingere il braccio con le dita da dietro il bicchiere.

5.17.Pulizia del serbatoio dell'acqua

• Rimuovere il serbatoio di riempimento dell'acqua dalla rastrelliera interna dello sportello.
• Rimuovere la rastrelliera tenendo da entrambi i lati.

Utilizzo del frigorifero

• Afferrare il serbatoio dell'acqua da entrambi i lati e rimuoverlo con un angolo di 45°C.
• Pulire il serbatoio dell'acqua rimuovendone il coperchio.

Importante:

I componenti del serbatoio dell'acqua e dell'erogatore dell'acqua non devono essere lavati in lavastoviglie.

5.18.Vaschetta per l'acqua

L'acqua che sgocciola durante l'uso dell'erogatore si accumula nell'apposita vaschetta.

Estrarre la vaschetta in plastica come mostrato nella figura.

Con un panno asciutto e pulito, rimuovere l'acqua accumulata.

ATTENZIONE: Collegare solo ad una linea di acqua potabile.

Utilizzo del frigorifero

Impostazione Scomparto Congelatore	Impostazione Scomparto Frigorifero	Descrizioni
-18°C	4°C	Questa è l'impostazione predefinita è consigliata.
-20,-22 o -24°C	4°C	Queste impostazioni sono consigliate per temperature ambiente che superano i 30°C.
Congelamento rapido	4°C	Servirsi di questa opzione per congelare alimenti in un breve lasso di tempo; il dispositivo tornerà alle impostazioni precedenti al termine del processo.
-18°C o inferiore	2°C	Servirsi di queste impostazioni qualora si ritenga che lo scomparto frigorifero non sia abbastanza freddo a causa della temperatura ambiente o a causa delle frequenti aperture della porta.

5.19. Consigli per conservare alimenti surgelati

Lo scomparto deve essere impostato a una temperatura minima di -18°C.

1. Collocare gli alimenti all'interno del congelatore quanto più rapidamente possibile per evitare che si scongelino.
2. Prima del congelamento, verifica-re la “data di scadenza” sulla con-fezione per accertarsi del fat-to che il prodotto non sia scaduto.
3. Accertarsi che la confezione dell'alimento non sia danneggiata.

5.20.Dettagli congelatore

Conformemente agli standard IEC 62552, Il congelatore deve avere la capacità di consolare 4,5 chili di alimenti a una temperatura di -18°C o inferiore, in 24 ore, per ogni 100 l di volume di scomparto di congelamento. Gli alimenti possono essere preservati solo per lunghi periodi di tempo a temperature uguali o inferiori a -18°. Sarà possibile conservare gli alimenti freschi per mesi, all'interno del congelatore a temperature uguali o inferiori a -18°).

Gli alimenti da congelare non devono entrare in contatto con gli altri alimenti già congelati all'interno del congelatore, per evitare uno scongelamento parziale. Bollire le verdure filtrare l'acqua per estendere il tempo di conservazione congelato. Collocare gli alimenti in sacchetti ermetici, dopo aver eseguito il filtraggio e il posizionamento all'interno del congelatore. Banane, pomodori, lattuga, sedano, uova bollite, patate e altri alimenti simili non dovrebbero essere congelati. Congelando questi alimenti se ne ridurrà il valore nutrizionale e la qualità alimentare; i prodotti si potrebbero inoltre rovinare, il che causa problemi a livello di salute.

5.21. Posizionamento degli alimenti

Ripiani dello scomparto congelatore

Vari alimenti congelati quali ad esempio carne, pesce, gelato, verdura, eccetera.

Utilizzo del frigorifero

Ripiani dello scomparto frigorifero	Alimenti all'interno di pentole, vassoi e contenitori, uova, all'interno di una confezione
Ripiani della porta scomparto frigorifero	Piccoli alimenti o bevande
Cassetto verdura	Frutta e verdura
Scomparto alimenti freschi	Prodotti gastronomici, ad esempio colazione, carne da consumare a breve

L'obiettivo previsto per questa lampada è quello di assistere l'utente in fase di posizionamento degli alimenti all'interno del frigorifero / congelatore in modo sicuro e comodo.

5.22.Avvertenza sportello aperto (Questa funzione è opzionale)

Un segnale di avvertenza audio viene emesso quando lo sportello dell'apparecchio viene lasciato aperto per almeno 1 minuto. Questa avvertenza scompare quando lo sportello viene chiuso o se viene premuto uno dei pulsanti del display (se presenti).

5.23.Cambiare la lampadina di illuminazione

Per cambiare lampadina/LED utilizzati per illuminare il frigorifero, rivolgersi al Servizio Assistenza Autorizzato. La lampada (le lampade) usata (usate) nell'apparecchiatura non è (sono) adatta (adatte) per l'illuminazione domestica.

Pulendo il prodotto a intervalli regolari sarà possibile prolungare la durata di vita.

AVVERTENZA: Scollegare il frigorifero dalla corrente prima di eseguire la pulizia.

• Non usare strumenti appuntiti e abrasivi, sapone, materiali per pulire la casa, detergenti, gas, gasolio, vernice e sostanze simili per gli interventi di pulizia.
• Per i prodotti non-No Frost, si verifica la formazione di gocce di acqua e ghiaccio fino allo spessore di un dito sulla parete posteriore dello scomparto frigo. Non pulire; non applicare mai olio né agenti simili.
• Utilizzare solo panni umidi in microfibra per pulire la superficie esterna del prodotto. Spugne e altri tipi di panni per la pulizia possono graffiare la superficie.
• Sciogliere un cucchiaino di bicarbonato in acqua. Ammorbidire un panno in acqua, quindi strizzarlo. Pulire il dispositivo con questo panno, quindi asciugare completamente.
• Fare attenzione a tenere lontana l'acqua dalla copertura delle lampade dalle altre componenti elettriche.
• Pulire la porta con un panno bagnato. Togliere tutti gli elementi all'interno per staccare la porta ed i ripiani del telaio. Sollevare i ripiani della porta verso l'alto per poterli rimuovere. Pulire e asciugare i ripiani, poi fissare nuovamente in posizione facendo scorrere da sopra.

- Non usare cloro cronica o prodotti detergenti sulla superficie esterna del dispositivo e sulle componenti rivestite in cromo del prodotto. Il cloro provoca ruggine su queste superfici metalliche.

6.1. Evitare i cattivi odori

Il prodotto è stato realizzato senza materiali che emettono cattivi odori. Cosservare tuttavia gli alimenti in sezioni non adeguate e pulire le superfici interne in modo non consono potrebbe provocare cattivi odori. A tal fine consigliamo di pulire l'interno con acqua gassata ogni 15 giorni.

• Tenere gli alimenti in contenitori sigillati. I microrganismi potrebbero fuoriuscire dagli alimenti non sigillati causando così cattivi odori.
• Non conservare alimenti scaduti e marci all'interno del frigorifero.
• Non usare strumenti affilati e abrasivi o sapone, agenti detergenti domestici, detergenti, gasolio, benzene, cera, ecc., altrimenti le indicazioni sulle parti in plastica si toglieranno e si verificherà deformazione. Usare acqua tiepida e un panno morbido unicamente per le operazioni di pulizia e asciugatura.

6.2. Protezione delle superfici in plastica

L'olio rovesciato sulle superfici in plastica potrebbe danneggiare la superficie, e deve essere pulito immediatamente servendosi di acqua tiepida.

7. Risoluzione dei problemi

Controllare questo elenco prima di contattare l'assistenza clienti. Questa operazione vi consentirà di risparmiare soldi. Questo elenco contiene i problemi più frequenti che non a livello di manodopera o materiali. Alcune funzioni qui indicate potrebbero non essere valide per il vostro prodotto.

Il frigorifero non funziona.

• La presa di corrente non è stata inserita correttamente. >>> Spingerla fino a inserirla completamente nella presa.
• Il fusibile collegato alla presa che alimenta il prodotto, oppure il fusibile principale, è bruciato. >>> Controllare i fusibili.

Condensa sulla parete laterale dello scomparto frigorifero (MULTI ZONE, COOL, CONTROL e FLEXI ZONE).

• La porta viene aperta troppo spesso >>> Fare attenzione a non aprire eccessivamente la porta del dispositivo.
• L'ambiente è troppo umido.

  Non installare il prodotto in ambienti umidi.

• Gli alimenti che contengono liquidi vengono conservati in contenitori non sigillati. >>> Tenere gli alimenti in contenitori sigillati.
• La porta viene lasciata aperta. >>> Non tenere aperte a lungo le porte del frigorifero.
• Il termostato è impostato su una temperatura troppo bassa. >>> Impostare il termostato su una temperatura adeguata.

Il compressore non funziona.

• In caso di improvviso black out, o nel caso in cui la spina venga tolta e poi reinserita, la pressione del gas nel sistema di raffreddamento del dispositivo non è equilibrata, il che fa scattare la protezione termica del compressore. Il dispositivo si riavvierà dopo circa 6 minuti. Qualora il prodotto non si riavvia dopo questo periodo, contattare l'assistenza.
• La modalità di scongelamento è attiva. >>> Si tratta di una condizione normale per un frigorifero con funzione di sbrinamento completamente automatica. Lo sbrinamento avviene a intervalli periodici.
• Il prodotto non è collegato.

  Verificare che il cavo di alimentazione sia collegato.

• L'impostazione di temperatura non è corretta. >>> Selezionare l'impostazione di temperatura adeguata.
• Assenza di corrente, >>> Il prodotto continuerà a funzionare normalmente quando viene ripristinata la corrente elettrica.

Il rumore di funzionamento del frigorifero aumenta col passare del tempo.

- Le prestazioni operative del prodotto possono variare a seconda delle variazioni di temperatura ambiente. Questa non è un'anomalia di funzionamento.

Il frigorifero funziona troppo spesso o troppo lungo.

Risoluzione dei problemi

• Il nuovo prodotto potrebbe essere più grande di quello precedente. I prodotti più grandi funzioneranno più a lungo.
• La temperatura ambiente potrebbe essere alta. >>> Il prodotto funzionerà normalmente per lunghi periodi di tempo con temperature superiori.
• Il prodotto potrebbe essere stato di recente collegato alla corrente, oppure al suo interno potrebbero essere stati recentemente aggiunti vari alimenti. >>> Allo prodotto servirà più tempo per raggiungere la temperatura impostata, se collegato di recente, oppure nel caso in cui vengano collocati nuovi elementi al suo interno, Non si tratta di un'anomalia.
• Forse di recente sono state introdotte nel frigorifero grandi quantità di alimenti caldi. >>> Non mettere alimenti caldi direttamente dentro al frigorifero.
• Le porte sono state aperte frequentemente o tenute aperte a lungo. >>> L'aria calda che si muove all'interno provocherà un funzionamento più lungo. Non aprire le porte con troppa frequenza.
• Le porte del congelatore o del frigorifero potrebbero essere socchiuse. >>> Controllare che le porte siano totalmente chiuse.
• Il prodotto potrebbe essere impostato su una temperatura troppo bassa, >>> Impostare la temperatura su un livello più alto e attendere che il prodotto raggiunga la temperatura desiderata.
• La rondella della porta del frigorifero del congelatore potrebbe essere sporca, usurata, rotta o non correttamente configurata, >>> Pulire e sostituire la rondella. Le rondelle consumate e usurate faranno funzionare il prodotto più a lungo per conservare la temperatura attuale.

La temperatura del congelatore è molto bassa, ma la temperatura del frigorifero è corretta.

- La temperatura dello scomparto congelatore è impostata su un livello molto basso, >>> Impostare la temperatura dello scomparto congelatore su un livello più alto, quindi eseguire un controllo.

La temperatura del frigorifero è molto bassa, ma la temperatura del congelatore è corretta.

- La temperatura dello scomparto frigorifero è impostata su un livello molto basso, >>> Impostare la temperatura dello scomparto frigorifero su un livello più alto, quindi eseguire un controllo.

Gli alimenti conservati nei cassetti dello scomparto frigorifero sono congelati.

- La temperatura dello scomparto frigorifero è impostata su un livello molto basso, >>> Impostare la temperatura dello scomparto congelatore su un livello più alto, quindi eseguire un controllo.

La temperatura nel vano frigorifero e congelatore è troppo alta.

• La temperatura dello scomparto frigorifero è impostata su un livello molto alto, >>> L'impostazione della temperatura dello scomparto frigorifero influenza la temperatura dello scomparto del congelatore. Modificare la temperatura dello scomparto congelatore o frigorifero e attendere che tutti gli scomparti interessati raggiungano il livello di temperatura impostata.
• Le porte sono state aperte frequentemente o tenute aperte a lungo. >>> Non aprire le porte con troppa frequenza.
• La porta potrebbe essere socchiusa. >>> Chiudere completamente la porta.
• Il prodotto potrebbe essere stato di recente collegato alla corrente, oppure al suo interno potrebbero essere stati recentemente aggiunti vari alimenti. >>> Al prodotto servirà più tempo per raggiungere la temperatura impostata, se collegato di recente, oppure nel caso in cui vengano collocati nuovi elementi al suo interno.
• Di recente sono state introdotte nel frigorifero grandi quantità di alimenti caldi. >>> Non mettere alimenti caldi direttamente dentro al frigorifero.

Vibrazioni o rumore.

• Il pavimento non è in piano o resistente. >>> Se il prodotto vibra, quando viene spostato lentamente, regolare i supporti per equilibrare il prodotto. Verificare inoltre che la superficie di appoggio sia sufficientemente resistente per supportarne il peso.
• Gli eventuali oggetti collocati sul prodotto potrebbero essere fonte di rumore. >>> Togliere gli eventuali elementi collocati sul prodotto.

Il prodotto emette rumori, come ad esempio liquido che scorre, spruzzo, eccetera

- I principi operativi del prodotto prevedono la presenza di flussi di liquidi e flussi di gas. >>> Questa non è un'anomalia di funzionamento.

C'è un rumore, simile a un soffio, che proviene dal prodotto.

- Il prodotto si serve di una ventola per il processo di raffreddamento. Questa non è un'anomalia di funzionamento.

Si è formata condensa sulle pareti interne del dispositivo.

• Le condizioni meteo calde o umide aumentano la formazione di ghiaccio e di condensa. Questa non è un'anomalia di funzionamento.
• Le porte sono state aperte frequentemente o tenute aperte a lungo. >>> Non aprire le porte con troppa frequenza; se la porta è aperta, chiuderla.
• La porta potrebbe essere socchiusa. >>> Chiudere completamente la porta.

Risoluzione dei problemi

Si è formata condensa sulla superficie esterna del dispositivo o fra le porte.

- Le condizioni ambientali potrebbero essere umide, e ciò è normale. >>> La condensa si dissipa quando l'umidità viene ridotta.

L'interno emette cattivi odori.

• Il prodotto non viene pulito regolarmente. >>> Pulire la superficie interna a intervalli regolari servendosi di spugna, acqua tiepida, e acqua gassata.
• Alcuni contenitori e imballaggi potrebbero emettere cattivi odori. >>> Servirsi di imballaggi che non emettano cattivi odori.
• Gli alimenti sono stati collocati all'interno di contenitori non sigillati. >>> Tenere gli alimenti in contenitori sigillati. I microrganismi potrebbero fuoriuscire dagli alimenti non sigillati causando così cattivi odori.
• Rimuovere gli eventuali alimenti scaduti o rovinati dal dispositivo.

La porta non si chiude correttamente.

• Le confezioni di cibo potrebbero bloccare la porta. >>> Trovare una nuova posizione per gli alimenti che bloccano le porte.
• Il prodotto non è in posizione verticale, appoggiato per terra. >>> Regolare i supporti per l'equilibrio del prodotto.
• Il pavimento non è in piano o resistente. >>> Verificare che la superficie di appoggio sia sufficientemente resistente per supportarne il peso.

Il cassetto verdura si è inceppato.

- Gli alimenti potrebbero entrare in contatto con la sezione superiore cassetto. >>> Ri-organizzare gli alimenti nel cassetto.

Se La Superficie Del Prodotto È Bollente.

- Quando il prodotto è in funzione, possono essere osservate alte temperature tra i due sportelli, sui pannelli laterali e sul grill posteriore. . Ciò è normale e non richiede manutenzione!

AVVERTENZA: Qualora il problema persista dopo aver seguito le istruzioni contenute in questa selezione, contattare il proprio fornitore oppure un Servizio Autorizzato. Evitare in ogni caso di riparare il prodotto.

58 0588 0000/AG

3/3

HU-iT
