MANUALE UTENTE KRYO POLAR 12 VORTICE

Prima di installare ed utilizzare il prodotto, leggere attendamente le istruzioni contenate nel presente libretto. Vortice non potr'essere ritenuta responsabile per eventuali danni a persona o cose causati dal mancato rispetto delleindicazioni di seguito elencate, la cui osservanza assicurera invece la durata e l'affidabilità, elettrica e meccanica, dell'apparecchio. Conservare perciò sempre quello libretto d'istruzioni.

Index IT

Descrizione ed impiego 4

Sicurezza 4

Accorgimento per ottenere la

massima efficienza energetica. 5

Componenti. 5

Installazione. 6

Funzionamento 8

Smaltimento condensa 10

Manutenzione/pulizia. 10

Ricerca cause di malfunzionamento 11

Informazione importante per lo

smaltimento ambientalmente compatible. 11

Descrizione ed Impiego

VORT-KRYO POLAR 10, 12 sono condizionatori trasferibili del tipo "all in one", che racchiudono in un'unica unità, destinata ad essere alloggiata nell'ambiente da climatizzare, tutti i dispositivi necessari al loro funzionamento.

Sicurezza

Attenzione:\ questo significato indica che è necessario\ prendere precauzioni per evitare danni all'utente

• Non usare quello prodotto per una funzione differente da quella esposta nel libretto.
• Dopo aver molto il prodotto dal suo imballo, assicurarsi della sua integrità: nel dubbio rivolgersi subito all'Assistenza Tecnica Vortice. Non lasciare parti dell'imballo o i sacchetti ivi contenuti alla portata di bambini o di persona diversamente abili.
• Non sedersi né appoggiare oggetti sull'apparecchio.
• L'uso di qualsiasi appearecchio elettrico comporta l'osservanza di alcune regole fondamentali, tra le quali: non toccarlo con mani bagnate o umide; non toccarlo a piedi nudi; non permetterne l'utilizzo da parte di bambini o di persone diversamente abili non sorvegliati.
• Questo apparecchio non è da intendersi adatto all'uso da parte di persona (incluso bambini) con ridotte capacità fisiche, sensoriali o mentali, o privile di esperienza e conoscenza, a meno che siano sorvegliate opreventivamente struite riguardo al suo uso da persona responsablee della loro sicurezza. I bambini dovrebbero essere sorvegliati per assicurarsi che non giochino con l'apparecchio.
• Non utilizzato l'apparecchio in presenza di sostanze o vapori infiammabili come alcohol, insetticidi, benzina ecc.
• Se si decide di dismettere definitamente l'apparecchio, spegnerne l'interruttore e scollegarlo alla rete elettrica. Riporlo quando lontano da bambini e da persona diversamente abili.

Avvertenza:\ quosto symbolo indica che è necessario\ predere precauzioni per evitare danni al prodotto

Non apportare modifiche di alcun gener all'apparecchio.
- Nonutilizzare l'apparecchio in esterni.
- Per proteggere il compressore dal rischio di guasti, dopo lo spegnimento dell'apparecchio attendere almeno 3 minuti prima di procedere alla sua riaccensione.
- Non lasciare esesto il prodotto ad agenti atmosferici

(pioggia, sole, ecc).
- Usare e trasportare l'apparecchio sempre in posizione verticale.
- Non avviare il condizionatore ad una distanza inferiore a 50 cm da pareti, mobili e tendaggi.
- Non coprite e non ostruire le griglie di aspirazione e mandata dell'apparecchio.
Non appoggiare oggetti sull'apparecchio
- Non utilizzato l'apparecchio in ambienti umidi o bagnati
- Non spostare l'apparecchio trascinandolo per il cavò di alimentazione
- In caso di danneggiamento del cavo di alimentazione provedere tempestivamente alla sostituzione, che dovrè essere eseguita presso un Centro Assistenza Vortice
- Quando l'apparecchio non è utilizzato, spegnerne l'interruttore e disinserirne la spina alla presa di alimentazione
- Usare e trasportare l'apparecchio sempre in posizione verticale.
- Ispezionare periodicamente e visivamente l'integrità dell'apparecchio. In caso d'imperfezioni spegnerlo e contattare subito l'Assistenza Tecnica Vortice.
- L'impianto elettrico a cui è collegato il prodotto deve essere conforme alle norme vigenti.
- L'apparecchio deve essere correttamente collegato ad un impianto di messa a terra, perfettamente funzionante, come previsto delle vigenti norme di sicurezza elettrica.
- In caso di dubbio, richiedere un controllo accurato da parte di personale professionalmente qualificato.
- Collegare il prodotto alla rete solo se la portata dell'impianto è adeguata rispetto alla potenza massima assorbita.
- Se la presa elettrica è di tipo diverso rispetto alla spina di cui l'apparecchio è munito, farla sostituire da personale qualificato con另一tra di tipologia corretta. Evitare l'uso di adattatori, prese multiple e/o prolonghe.
- Non tirare il cavo di alimentazione, nonporto in prossimità di fonti di calore e svolgerlo sempre completeness per evitare pericolosi surriscaldamenti.
- Se il prodotto cade o riceve forti colpi farlo verificare subito presso l'Assistenza Tecnica Vortice.
- In caso di cattivo funzionamento e/o guasto, specnere l'apparecchio e rivolgersi subito all'Assistenza Tecnica Vortice. Per l'eventuale riparazione esigere l'uso di ricambi originali Vortice.
- Spagnere l'apparecchio quando non è utilizzato.
- Non utilizzato mai la spina per accendere e spegnere l'apparecchio, ma ricorrere invece sempre all'apposito interruptatoreippo sul pannello comandi.
- Non utilizzato mai il prodotto privo dei filtri.

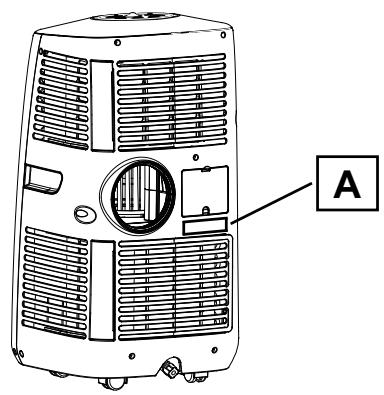

- I dati elettrici della rete devono corrispondere a quelli riportati in targa A (fig.1)

ITALIANO

1

Accorgimenti per ottener la massima efficienza energetica

• Non utilizzato l'apparecchio in ambienti di volumetri superiore a quella consigliata (mod 10m^3 60, mod 12m^3 72).
• Chiudere porte e finestre.
• Tenere tende e persiane chiuse durante le ore più assolate.
• Mantenere sempre puliti i filtri (Vedi Manutenzione/Pulizia).
• Quando la stanza ha raggiunto la temperature desiderata ridurre la temperature e la potenza di ventilazione in precedenza impostata.

Componenti

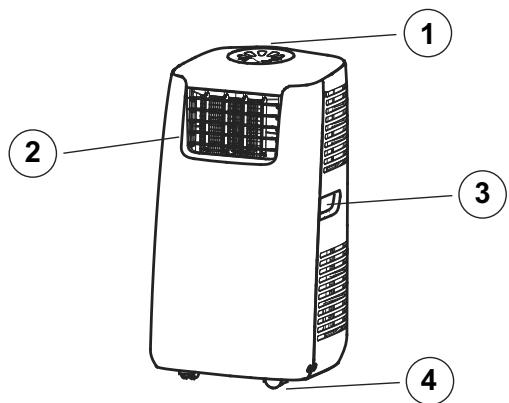

Lato anteriore: (fig.2)

2

1 pannello comandi;
2 griglia uscita aria fredda;
3 manigliatrasporto;
4 ruota piroettante;

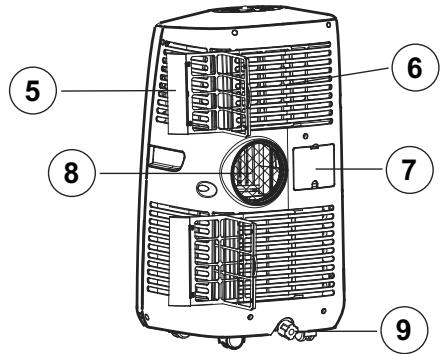

Lato posteriore (fig 3)

3

5 filtro aria;
6 griglia aspirazione aria;
7 alloggiamo 10 cavo
8 griglia uscita aria calda;
9 foro scarico condensa con tappo di chiusura;

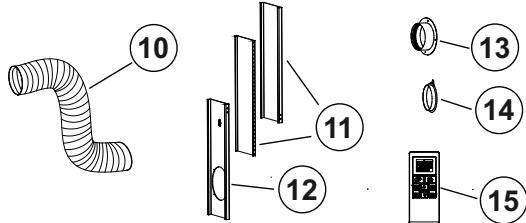

Accessorini dotazione (fig.4)

4

10 tubo flessibile per scarico aria calda;
11 pannello per finestre (da insertire nello spazio lasciatop er il passaggio del tubo di scarico dell'aria calda);
12 pannello per finestra (da insertire dello spazio lasciato aperto per il passaggio del tubo di scarico dell'aria calda) con foro per l'insertimento del tubo flessibile;
13 connettore tondo, da insere nel foro praticato nel vetro o nella parete da cui si intende evacuire l'aria calda, e destinato ad accogliere il tubo flessibile;
14 tappo di chiusura dell'adattatore descririto al punto 13;
15 telecomando;
16 filtro ai carboni attivi;
17 tubo per scarico continuo condensa;

ITALIANO

Installazione

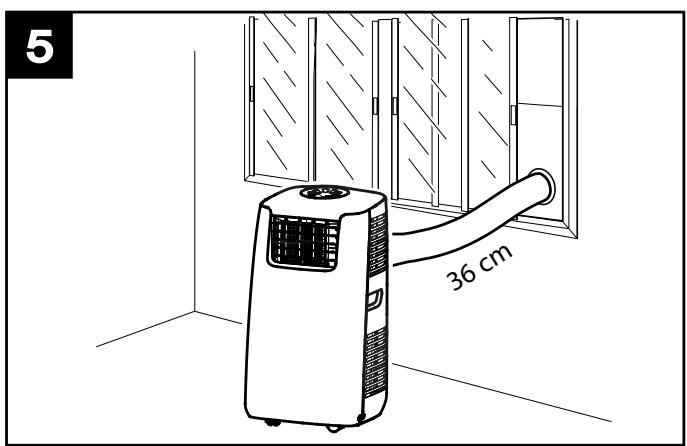

Installazione del tubo di scarico dell'aria calda Utilizzato dei pannelli finestra (fig.5)

La tubazione di scarico dell'aria calda di cui l'apparecchio è munito più essere estesa da 300 a 1500 mm (fig 7,8); se ne raccomanda l'impiego nell'estensione minima possibile (fig. 9).

• Montare il connettore tondo (13) sull'estremità del tubo flessibile (10).
• Inserire l'estremità del tubo flissibile nella cavity presente nel pannello forato (12).

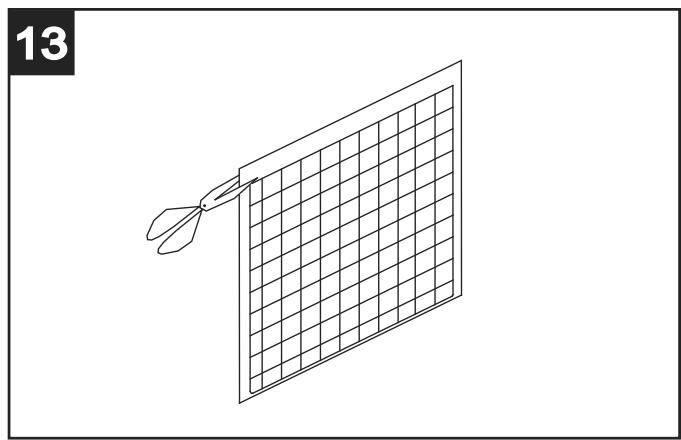

• Qualora i pannelli risultassero troppo larghi, ritagliare a misura le porzioni in effesso per assicurarne il correttto accoppiamento con la finestra.

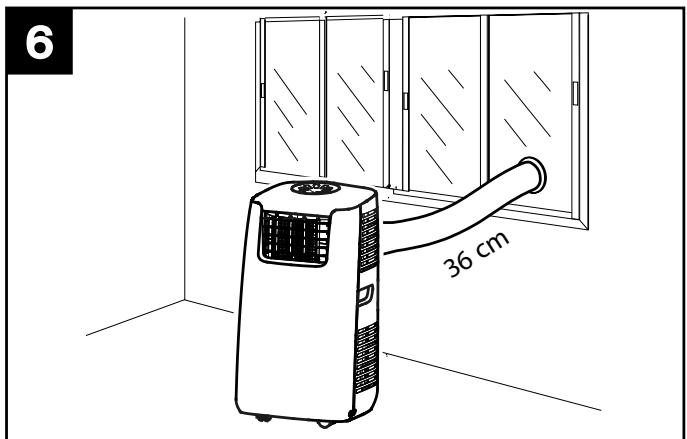

• Scarico diretto atraverso una parete o un vetro (fig.6)

• Montare il connettore tondo (13) sull'estremità della tubazione di scarico.
• Realizzare un foro (di diametro maggiore di 152 mm) nel vetro o nella parete di destinazione, per inserirvi il connettore tondo.

Quando l'apparecchio è staccato alla finestra o parete, chiudere il foro ivi praticato mediante il tazzo (14) fornito in dotazione.

ITALIANO

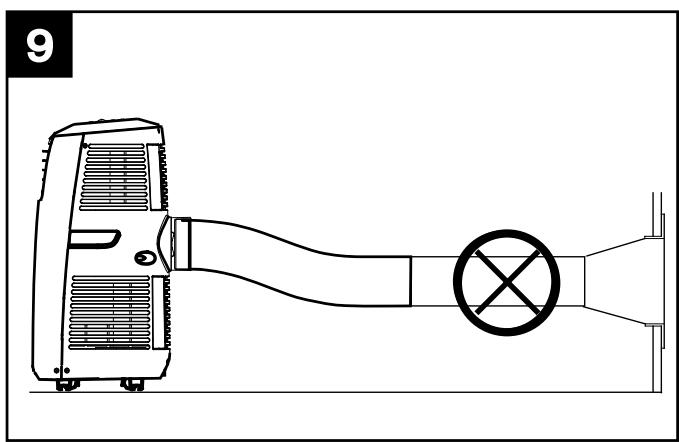

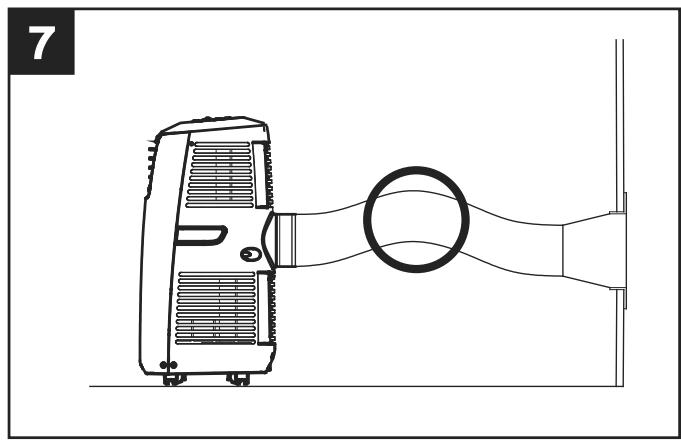

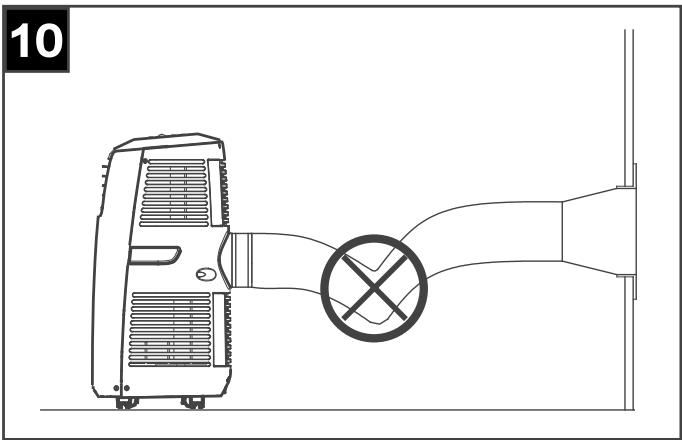

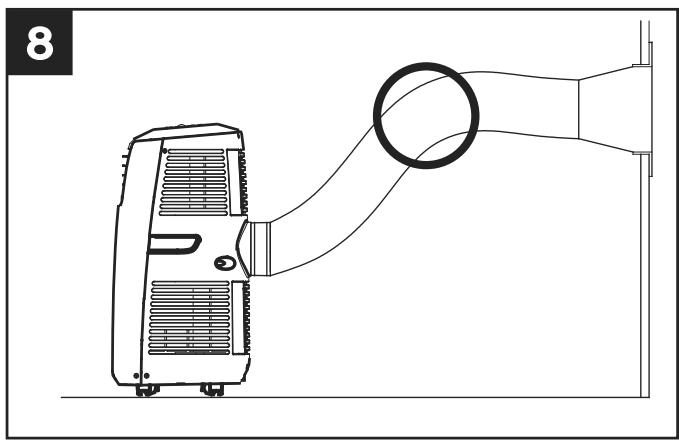

Prestare attenzione ad evitare bruschhe pieghe nel tubo flessibile (fig. 10), nelle quali l'aria calda potrebbe rimanere intrappolata per poi diffondersi nell'ambiente e causare, al contempo, l'attivazione del dispositivo automatico di protezione termica.

N.B:

La lunghezza della tubazione flessibile è stata appositamente calculata in funzione delle specifiche dell'apparecchio. Si raccomanda pertanto di evitarne la sostituzione o il prolongamento, possibili cause di malfunzionamenti.

Installazione dei filtri ai carboni attivi

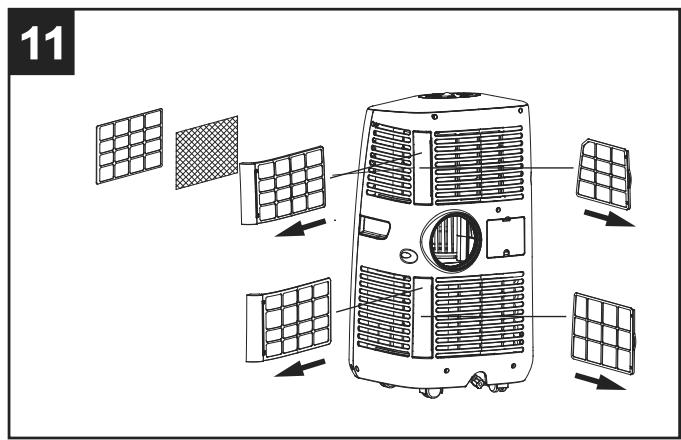

Estrarre il telaio del filtro dall'apparecchio (fig. 11)

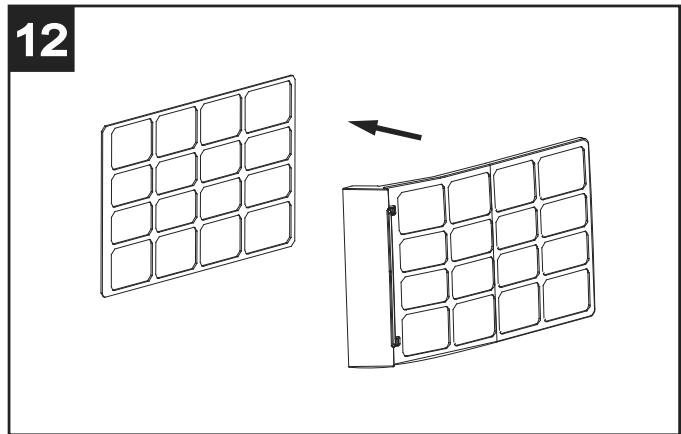

Separare il disposativo di fissaggio del filtro dal telaio (fig.12)

Estrarre il filtro dal sacchetto (fig.13)

ITALIANO

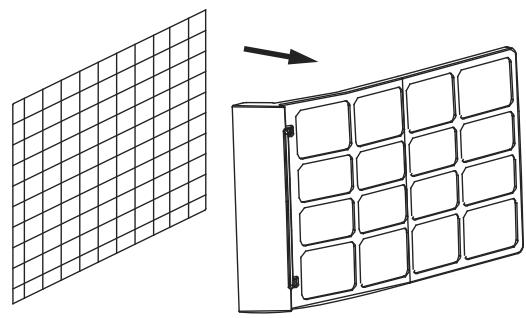

Inserire il filtrone nel telaio (fig.14)

14

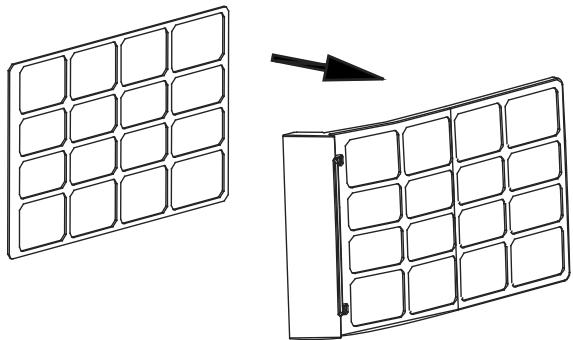

Fissare il filtrro riasemblando il disposativo di fissaggio sul telaio (fig.15)

15

Reinserire il telaio nell'apparecchio

Funzionamento

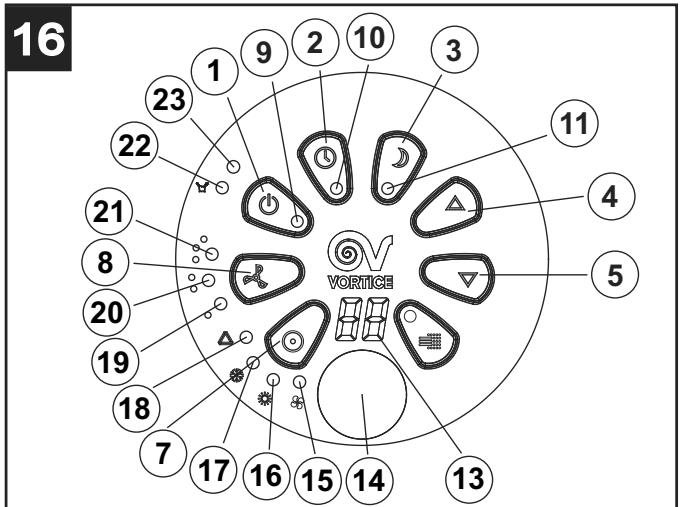

Pannello di controllo (fig 16)

Pulsanti

1 On/off
2 Timer
3 Funzione "Night time" (Notte)
4 Temperatura "UP" (SU)
5 Temperatura "DOWN" (GIU)
7 Operation mode (Modalità di funzionamento)
8 Fan speeds (Velocità di ventilazione)

Indicatori

9 Power Supply (Alimentazione)
10 Timer
11 Funzione "Night" (Notte)
13 Display
14 Slot for receiving signal from remote control unit (Finestra per ricezione segnale da telecomando)
15 Fan mode (Modalità Ventilazione)
16 Dry mode (Modalità Deumidificazione)
17 Cooling mode (Modalità Raffreddamento)
18 Automatic mode (Modalità Auto)
19 Minimum speed (Velocità Minima)
20 Medium speed (Velocità Media)
21 High speed (Velocità Alta)
22 Condensation tank full (Serbatoio condensa piano)
23 Compressor on (Compressore in funzione)

Funzioni

Accensione/spegnimento

Premere il pulsante ON/OFF: l'apparecchio si attiva in Modalità Cooling alla Velocità Minima; la temperatura preimpostata è 24^

Tutti gli indicatori si accendono contemporaneamente; il display indica la temperatura ambiente, da 0^ a 50^

Per spegnere l'apparecchio premere nuovamente il pulsante ON/OFF.

Impostazione modalità di funzionamento

Premere il pulsante MODE per selezionare la modalità di funzionamento desiderata: Fan, Dry, Cooling, Auto: si accenderà l'indicatore relativo alla modalità selezionata. Se la temperatura ambiente scende al di fatto di quella impostata la modalità Cooling viene disattivata e l'apparecchio continu a funzionare in modalità Ventilazione alla velocità precedentamente impostata. Allorchè la temperatura ambiente ritorna a superare il valore pre-impostato, l'apparecchio riprende automaticamente a funzionare in modalità Cooling.

Impostazione Temperatura

Premere i pulsanti "UP" (Temperatura SU) e "DOWN" (Temperatura GIU) per impostare la temperatura desiderata.

Durante la fase di impostazione il display indica la temperature via via selezionata con i pulsanti. Una volta ultimata esta fase, il display indica,invece la temperature ambiente.

La temperatura preimpostata dell'apparecchio è 24^ .

ITALIANO

Impostazione Velocità di Ventilazione

Premere il pulsante SPEED per selezionare la Velocità di Ventilazione desiderata: Minima, Media, Massima. Contemporaneamente si accenderà l'indicatore relativo alla velocità selezionata.

Impostazione Timer

Premere il pulsante TIMER per impostare le ore di funzionamento desiderate (da 1 a 24 ore): si accenderà l'indicatore del Timer e il display indichera le ore di funzionamento impostate. Allo scadere del periodo impostato l'apparecchio si spegnerà automaticamente. Premendo il pulsante ad apparecchio spento è altre s possibile preimpostare l'accensione ridardata dell'apparecchio. (p.es: impostando 2 l'apparecchio prederà a funzionare dopo 2 h).

Impostazione funzione Notte

In modalità raffreddamento, premendo il pulsante SLEEP la temperature impostata si increnterà automaticamente di 1^ dopo la prima ora di funzionamento e di 1^ ultoreiore après la seconda ora. Durante il funzionamento "Notte" la velocità di ventilazione viene automaticamente impostata sul valore minimo. Ripremendo il pulsante SLEEP la temperature e la velocità ritornano ai valori precedentemente impostati.

NB

L'apparecchio si spegne automaticamente dopo 12 ore di funzionamento continuo in funzione Notte.

NB

la funzione Notre è attivabile unicamente se l'apparecchio è in modalità Cooling (non è inceve disponibile Fan o Dry).

Auto-diagnosi

L'apparecchio è dotato di funzione auto-diagnosi. In caso di funzionamento anomalo il display del pannello comandi visualizzera "E1" o "E2". In quello caso contattare un Centro Assistenza Autorizzata Vortice.

NB

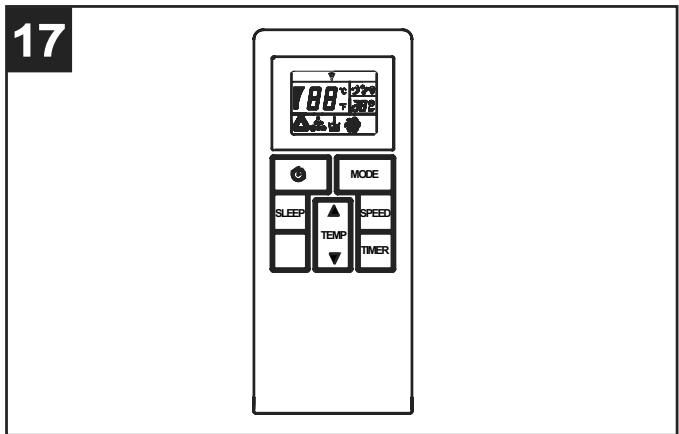

Tutte le funzioni sopra descripte sono attivabileanche tramite il telecomando in dotazione (fig.17).

Modalità "Super Cool"

Per garantire il funzionamento in modalità "Super Cool" assicurarsi del riempimento dell'apposita tanica. A tal fine:

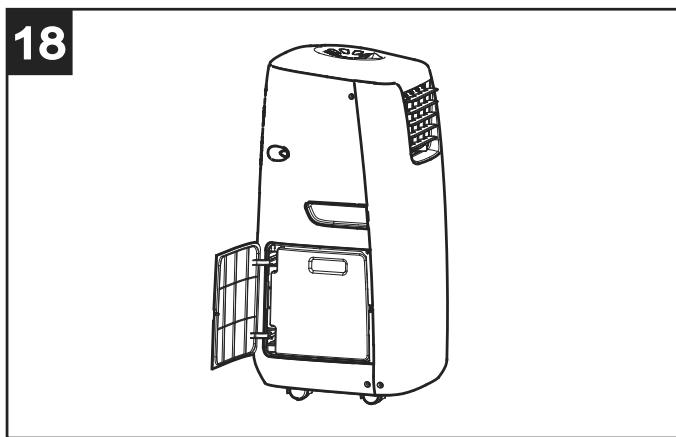

• aprire lo sportello (fig.18);

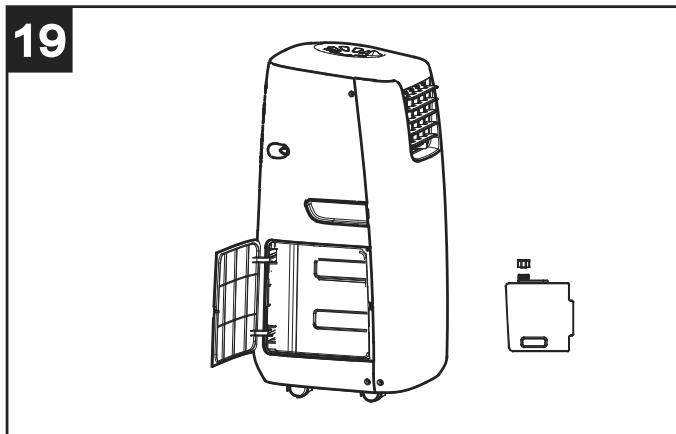

• estrarre la tanica, aprirla tramite la manopola (fig 19) e riempirla d'acqua;

• reinserire la tanica in posizione.

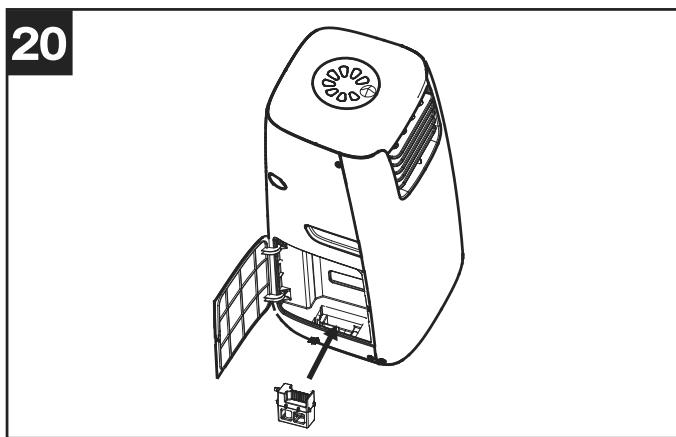

Ilchiopuoessereestrattoepulito (fig.20)

ITALIANO

Smaltimento condensa

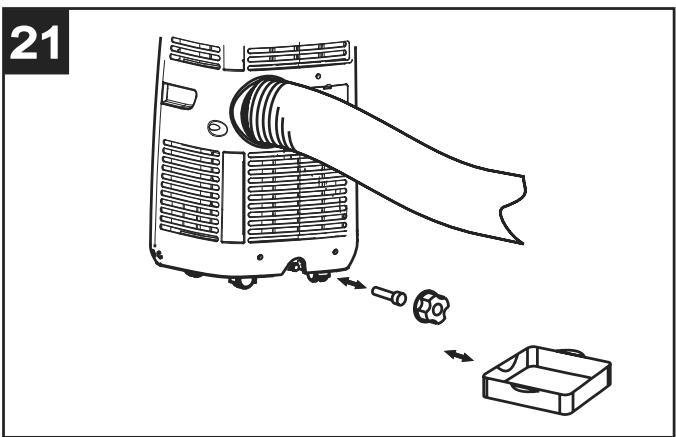

Quando l'apparecchio funziona in modalità Cooling o Dry l'umidità estratta dall'aria confluisce nel serbatoio interno. Se il serbatoio si riempie il compressore e il motore dell'apparecchio si arrestano: contemporaneamente si accende l'indicatore "Serbatoio condensa pieno". L'apparecchio emette inoltre un segnale acustico. quando ciò si verifica, per ripristinare il regolare funzionamento dell'apparecchio è necessario procedere nel modo seguente: (fig.21)

1 spegnere l'apparecchio ed evitare di spostarlo, per evitare tracimazioni d'acqua dal serbatoio di raccolta.
2 posizionale una bacinella molto l'apparecchio, in corrispondenza del foro di scarico.
3 rimuovere la manopola di scarico e il tappo in gomma dal foro di scarico e permettere all'acqua di defluire.
4 quando la bacinella è quasi piena reinserire il tappo in gomma e svuotare la bacinella
5 ripetere quanto sopra fino a che non si sare svuotato il serbatoio interno dell'apparecchio
6 riposizionare saldamente il tappo in gomma e la manopola
7 riaccendere l'apparecchio: l'indicatore "Condensation tank full" risulta ora spento.

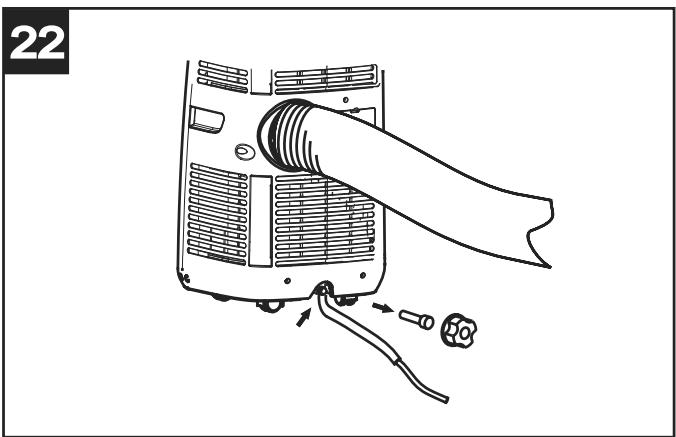

Se si desidera utilizzato l'apparecchio sulla necessità di svuotare periodicamente il serbatoio di raccolta della condensa procedere nel modo seguito: (fig.22)

1 rimuovere la manopola di scarico e il tappo in gomma dal foro di scarico e conservarli per un utilizzo futuro; 10

2 connettere un'estremità del tubo per il drenaggio continuo della condensa (in dotazione) al foro di scarico, posizionandone l'altro estremo in corrispondenza di uno scarico.
3 il tubo più essere prolungato, connettendolo, mediante opportuna giunzione, ad una prolunga di diametro esterno pari a 18 mm.

NB

Lo scarico deve essere posto ad un'altezza inferiore al livello del foro di scarico dell'apparecchio. Nel caso si opti per il drenaggio continuo della condensa l'indicatore "Serbatoio condensa piano" non è attivo.

Manutenzione/pulizia

Pulizia del corpo dell'apparecchio

NB

Prima di qualsiasi operazione di pulizia staccare la spina dalla rete elettrica.

Pulire l'apparecchio usingo un panno inumidito con acqua tiepida (non più di 40^ ) e sapone neutro. Non usare solventi o detergenti aggressivi.

Pulizia dei filtri

Utilizzare un aspirapolvere oppure scuotere delicatamente i filtri per rimuovere la polvere in essi raccolta; sciacquare poi i filtri sotto acqua corrente (di temperatura non superiore a 40^ ), lasciandoli asciugare prima di rimontarli.

NB

Non accendere mai l'apparecchio alla i filtri montati.

Manutenzione di fine stagione

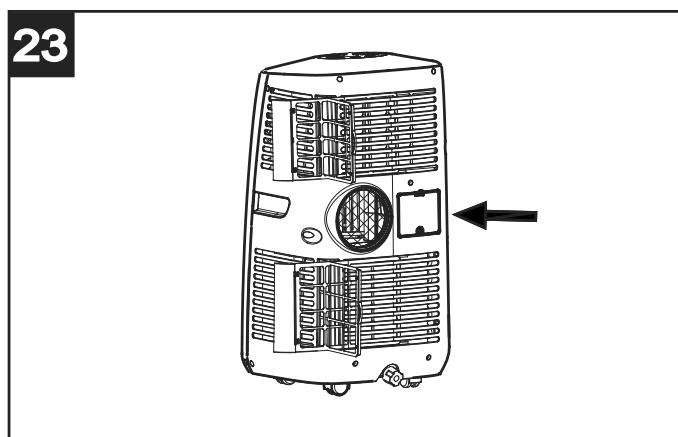

Staccare la spina e riavvolgere il cavo nell'apposto alloggiamento (fig 23).

Svuotare completeness il serbatoio di raccolta della condensa.

Pulire i filtrri.

In una giornata di sole far funzionare il condizionatore per alcune ore in modalità Ventilazione, in modo che

ITALIANO

l'interno possa asciugarsi completamente.

Si raccomanda di riporre l'apparecchio nell'imballo originale evitando il posizionamento di oggetti pesanti sulla sua sommità.

Ricerca cause di malfunzionamento

Nel caso di malfunzionamento macroscopico dell'apparecchio, prima di procedere alla chiamata ad un Centro Assistenza Autorizzata Vortice si consiglia di eseguire i controlli qui di seguito riportati:

Il climatizzatore non funziona

La spina è correttamente inserita nella presa?

C'è un'interruzione dell'erogazione di corrente?

Gli indicatori del compressore o del "serbatoio condensa pieno" lampeggiano?

La temperatura dell'ambiente è inferiore al valore impostato?

La resa del climatizzatore sembra scarsa

La radiazione solare entra direttamente nell'ambiente?

(In caso affermativo tirare le tende, se presenti)

Ci sono porte o finestre aperte?

L'ambiente è sovraffollato?

C'è una sorgente di calore nell'ambiente?

Il climatizzatore funziona ma sembraenza risultatico concreti

Il filtering sporco o intasato?

Le griglie di aspirazione e/o mandata sono ostruite?

La temperatura ambiente è inferiore al valore pre-impostato?

Il climatizzatore è eccessivamente rumoroso

L'apparecchio è posto su una superficie inclinata o comunque irregularare, talecio da dare origine a vibrazioni?

Il pavimento su cui poggia l'apparecchio è irregolare?

Il compressore non funziona

Il limitatore termico a protezione del compressore potrebbe essersi attivato, a causa dell'ecccessiva temperature dell'ambiente. Attendere alcuni minuti prima di provare il riavvio

NB

Non tentare mai di riparare o smontare l'apparecchio, ma rivolgersi sempre ad un Centro Assistenza Autorizzato Vortice.

Informazione importante per lo smaltimento ambientalmente compatible

IN ALCUNI PAESI DELL'UNIONE EUROPEA QUESTO PRODOTTO NON RICADE NEL CAMPO DI APPLICATIONE DELLA LEGGE NAZIONALE DI RECEPIMENTO DELLA DIRITTIVA RAEE E QUINDI NON è IN ESSI VIGENTE ALCUN OBBLIGO DI RACCOLTA DIFFERENZIATA A FINE VITA.

Questo prodotto è conforme alla Direttiva EU2002/96/EC.

Il simbolo del bidone barrato riportato sull'apparecchio indica che il prodotto, alla fine della propria vita utile, dovendo essere trattato separatamente dai rifiuti domestici, delve essere conferito in un

centro di raccolta differenziata per apparecchiature elettriche ed elettroniche oppure riconsegnato al rivenditore al momento dell'acquisto di una nuova apparecchiatura equivalente.

L'utente è responsabile del conferimento dell'apparecchio a fine vita alle appropriate strutture di raccolta, pena le sanzioni previste alla vigente legislazione sui rifiuti.

L'adequata raccolta differenziata per l'avvio successivo dell'apparecchio dismesso al riciclaggio, al trattamento e allo smaltimento ambientalmente compatible contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composto il prodotto.

Per informazioni più dettagliate inerenti i sistemi di raccolta disponibili, rivolgersi al servizio locale di smaltimento rifiuti o al negozio in cui è stato effettuato l'acquisto.

I produttori e gli importatori ottemperano alla loro responsabilità per il riciclaggio, il trattamento e lo smaltimento ambientalmente compatible si direttamente sua partecipando ad unsystema collettivo.
