MANUALE UTENTE AV22XI AVINTAGE

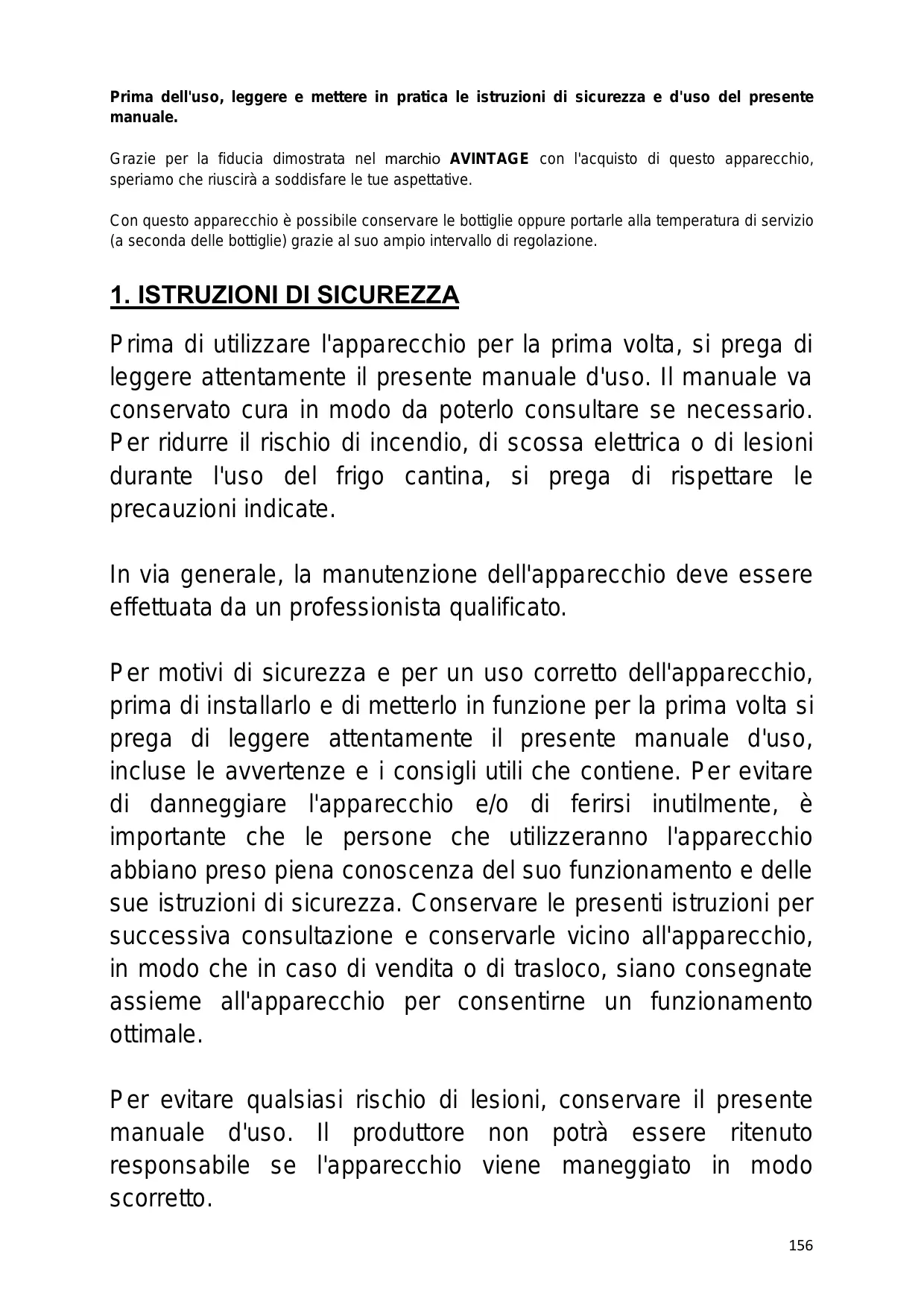

Prima dell'uso, leggere e mettere in pratiche le istruzioni di sicurezza e d'uso del presente manuale.

Grazie per la fiducia dimostrata nel marchio AVINTAGE con l'acquisto di quello apparecchio, speriamo che riuscirà a soddisfare le tue aspettative.

Con quello apparecchio è possibile conservare le bottiglie oppure portarle alla temperatura di servizio (a seconda delle bottiglie) grazie al suo ampio intervallo di regolazione.

1. ISTRUZIONI DI SICUREZZA

Prima di utilizzare l'apparecchio per la prima volta, si prega di leggere attendamente il presente manuale d'uso. Il manuale va conservato cura in modo da poterlo consultare se necessario. Per ridurre il rischio di incendio, di scossa elettrica o di lesioni durante l'uso del frigo cantina, si prega di rispetto are le precauzioni indicate.

In via generale, la manutenzione dell'apparecchio deve essere effettuata da un professionista qualificato.

Per motivi di sicurezza e per un uso corretto dell'apparecchio, prima di installarlo e di metterlo in funzione per la prima volta si prega di leggere attendamente il presente manuale d'uso, incluse le avventenze e i consigli utili che contiene. Per evitare di danneggiare l'apparecchio e/o di ferirsi inutilmente, è importante che le persone che utilizzeranno l'apparecchio abbiano preso piena conoscenza del suo funzionamento e delle sue istruzioni di sicurezza. Conservare le presenti istruzioni per successiva consulazione e conservarle vicino all'apparecchio, in modo che in caso di vendita o di trasloco, siano consignate assieme all'apparecchio per consentirne un funzionamento ottimale.

Per evitare qualsiasi rischio di lesioni, conservare il presente manuale d'uso. Il produttore non potra essere ritenuto responsabile se l'apparecchio viene maneggiato in modo scorretto.

Questo apparecchio è destinato esclusivamente ad uso domestico ed è previsto per la conservazione di bevande speciali ad una temperature di conservazione più alta di quella di uno scomparto per prodotti freschi. In nessun caso questo apparecchio è destinato a conservare prodotti alimentari freschi.

Verificare che la tensione dell'impianto elettrico della casa corrisponda a quella indica sulla targa informativa: l'apparecchio deve essere collegato ad una presa di terra regolamentare. Riparazioni o collegamenti scorretti posso rappresentare un rischio per la sicurezza. Se si ha il minimodubbio, far controllinge il proprio impianto elettrico da un professionista.

Per la tua protezione, quello apparecchio deve essere collegato correttamente ad una presa di terra. Non tagliare né togliere il filo di terra dal cavo di alimentazione fornito.

Per motivi di sicurezza, non usare prolonghe.

Se l'apparecchio si fosse rovinato (ad esempio per un forte urto) o danneggiato (sovratensione dovuta a fulmine, allagamento, incendio), cui èsso essere pericoloso utilizzato. Scollegare l'apparecchio alla presa elettrica e farlo controllinga da un riparatore professionista autorizzato.

Per evitare pericoli, non sostuire da soli il cavo di alimentazione se rovinato. Contattare il proprio rivenditore, un centro assistenza autorizzato o un riparatore professionista.

Questo apparecchio deve essere posizionato in modo che la presa a muro sia raggiungibile. Non spostare l'apparecchio una volta che è stato caricato con i vini perché la scocca potrebbe

deformarsi,或者其他 a dover fare delle riparazioni. I componenti elettrici non devono essere a vista.

Tenere i bambini lontano dall'apparecchio.
✓ Non usare l'apparecchio all'esterno.

Se si fosse sparso accidentallymente del liquido (rottura di una bottiglia, ecc.) sui componenti elettrici (motore, ecc.), scollegare immediatamente l'apparecchio alla presa elettrica.

Per evitare il rischio di incendio, di scossa elettrica o di lesioni, non immergere il cavo di alimentazione, la spina o l'apparecchio stesso in acqua o in qualsiasi altri liquido. Non toccare l'apparecchio con le mani bagnate.

Collocare l'apparecchio lontano da fonti di calore e non esporlo direttamente alla luce del sole.

Non far pendere il cavo di alimentazione da un ravolo e non metterlo a contatto con angoli taglienti o superfici calde.

Per scollegare l'apparecchio alla corrente, non tirare il cavo di alimentazione ma afferrarlo alla spina.

Verificare che la zona dove verrà installato l'apparecchio sia in grado di sostenerne il peso una volta caricato (una bottiglia da 75 cl pesa circa 1,3 kg). Il frigo cantina deve essere collocato su una superficie piana. Se deve essere appoggiato su un tappeto o sulla moquette, infrilare sotto un supporto.

Per evitare di danneggiare la cerniera della porta, aprirla completeness wheno si estraggono i ripiani.

Sicurezza dei bambini e delle persone vulnerabili

• Questo apparecchio può essere utilizzato da bambini di età pari e superioreagli 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali oswana esperienza e conoscenza a patto che vengano sorvegliati o struiti sull'utilizzo dell'apparecchio in sicurezza e che capiscano i pericoli connessi all'utilizzo dell'apparecchio.
• La pulizia e la manutenzione non devono essere eseguite da bambini, salvo se di età superioreagli 8 anni e sotto sorveglianza.
• Conservare il materiale d'imballaggio fuori alla portata dei bambini. Pericolo di soffocamento.
  Il rischio che i bambini possano rimanere intrappolati all'interno dell'apparecchio e soffocare non deve essere sottovalutato. Gli apparecchi da gettare o abbandonati rappresentano comunique un pericoloanche se vengono "lasciati in garage solo per quale giorno".
• Quando l'apparecchio deve essere gettato via, staccare la spina alla presa di corrente, tagliare il cavo di alimentazione (il più vicino possibile all'apparecchio) e smontare la porta per evitare che i bambini giocando prendano la scossa o si chiudano dentro l'apparecchio.
• Se l'apparecchio, dotato di una guarnizione magnetica sulla porta, deve sostuire un altro apparecchio dotato di chiusura a molla sulla porta o sulla cerniera, accertarsi di renderere inutilizzabile la chiusura a molla prima di gettare il vecchio apparecchio. In quello modo si evita che i bambini giocando restino intrappolati dentro l'apparecchio.

• Tenere l'apparecchio e il suo cavo fuori della portata dei bambini con meno di 8 anni.

• Prima di gettare via il frigo cantina, ricordarsi di smontare la porta. Rimuovereanche i ripiani all'interno dell'apparecchio, in modo che i bambini non possano gliocarci o salirci sopra.

Istruzioni di sicurezza generali

ATTENZIONE — Questo appearecchio è destinato a funzionare in un ambiente domestico o per usi simili quali:

√ Le zone di cucina riservate al personale di negozi, fabbriche e altri ambienti professionali,
Seconde case e luoghi usati da clienti di hotel, motel e altri ambienti residenziali,
Ambienti come le camera d'hotel,
Ristoranti e strutture simili, eccetto rivenditori.

ATTENZIONE — Per evitare qualsiasi rischio dovuto all'institutà dell'apparecchio, è importante fissarlo e montarlo seguito le istruzioni di installmente.

ATTENZIONE — Non ripore mai sostanze infiammabili come gli spray all'interno dell'apparecchio perché potrebbero fuoriuscire.

ATTENZIONE — Se il cavo di alimentazione è danneggiato, bisogna farlo sostuire immediamente dal produttore o da un rivenditore qualificato per evitare il rischio di scossa elettrica.

ATTENZIONE — Tenere la ventilazione ben aperta e controllare che l'aria possa circolare liberamente dalle aperture, soprattutto se l'apparecchio è incassato in una parete.

ATTENZIONE — Non usare apparecchiature elettriche all'interno dello scomparto, a meno che non siano del tipo consigliato dal produttore.

ATTENZIONE — Non danneggiare il circuito di refrigerazione.

ATTENZIONE — Non usare apparecchi elettrici all'interno dell'apparecchio accetto se permessi dal produttore.

ATTENZIONE — Il gas refrigerante e il gas isolante sono infiammabili. Per lo smaltimento dell'apparecchio, conferirlo ad un centro per la raccolta differenziate o ad un'isola ecologica. Non esporre l'apparecchio alle fiamme.

ATTENZIONE — Il gas refrigerante di quest'apparecchio è il R600a; non si deve ripore nel frigo cantina o vicino adesso nessun prodotto infiammabile o esplosivo per evitare di provocare un incendio o un'esplosione.

Nel circuito refrigerante dell'apparecchio è impiegato come refrigerante l'isobutano (R600a). Si tratta di un gas naturale altamente infiammabile e quindi pericoloso per l'ambiente. Controllare che nessuno dei componenti del circuito di refrigerazione sia stato danneggiato durante il trasporto e l'infallazione dell'apparecchio. Il refrigerante (R600a) è un liquido infiammabile.

Attenzione: rischio di incendio

Se il circuito di refrigerazione fosse danneggiato:

Evitare le fiamme libero e qualsiasi fonte di accensione.

Ventilare bene il locale in cui si trova l'apparecchio. è pericoloso modificare in qualsiasi modo la composizione di questo apparecchio.

Se il cavo elettrico viene danneggiato si può provocare un cortocircuito e/o una scossa elettrica.

Sicurezza elettrica

Non possiamo essere ritenuti responsabili di eventuali incidenti causati da un'installazione elettrica mal effettuata.
Il cavo di alimentazione non deve essere allungato. Non vanno usate prolonghe né adattatori né prese multiple.
- Controllare attendamente che la presa a muro non siadanneggiata. Una presa a muro in cattivo stato potrebceausare il surriscaldamento dell'apparecchio e la sua esplosione.
- Accertarsi di poter raggiungere comodamente la presa a muro a cui è collegato l'apparecchio.
Non tirare mai il cavo di alimentazione.
Non eliminare mai la messa a terra.
- Se la presa a muro è allentata, non collegare il cavo. Rischio di scossa elettrica o di incendio.
- Non si deve mai utilizzato l'apparecchio se il coperchio dell'illuminazione interna non è al suoippo.
- Scollegare l'apparecchio alla corrente prima di sostituire la lampadina interna.
- Questo apparecchio funziona con corrente monofase 220 240 ~V / 50 ~Hz .
- Se il cavo di alimentazione è danneggiato, non sostituirlo da soli ma rivolgersi al servizio assistenza.
- La spina elettrica deve poter essere lavorente raggiungibile ma comunque restare fuori alla portata dei bambini. In caso di dubbi, rivolgersi per consiglio al proprio installatore.

Uso quotidiano

• Questo appearecchio è destinato solamente alla messa a temperatura di bottiglie di vino.
• Non conservare mai sostanze o liquidi infiammabili all'interno dell'apparecchio perché potrebbero provocare un'esplosione.
• Non far funzionare altre apparecchiature elettriche all'interno di quello apparecchio (mixer, gelatiere elettriche, ecc.).
• Per scollegare l'apparecchio alla presa di corrente, estrarre la spina afferrandola con le mani e non tirare dal cavo.
• Non mettere oggetti caldi vicino ai componenti di plastica di questo appearecchio.
• Si devono rigorosamente rispetto le raccomandazioni del produttore relativa all'immagazzinamento dell'apparecchio. Fare riferimento alle relative istruzioni.
• L'apparecchio deve essere tenuto lontano da candele, lampade e altre fiamme libero per evitare il rischio di incendio.
• L'apparecchio è destinato a conservare delle bevande per un normale uso domestico come spiegato nel presente manuale d'uso.
• L'apparecchio è pesante. Fare attenzione quando lo si deve spostare. Se l'apparecchio è dotato di ruote, ricordarsi che servono soltanto per renderere più agevoli le piccole manovre. Non spostarlo per lunghi tragitti.
  Non usare mai l'apparecchio o i loro elementi come punto d'appoggio.
• Non sovraccaricare gli scomparti dell'apparecchio per evitare la caduta di oggetti che possono danneggiarlo.

Attenzione: pulizia e manutenzione

• Prima di effettuare la manutenzione, scollegare l'apparecchio per togliere la corrente.
• Non pulire l'apparecchio usingo oggetti metallici, generatori di vapore, oli volatili, solventi organici o componenti abrasivi.
• Non pulire nessuna parte dell'apparecchio con prodotti infiammabili. I vapori possono creare un rischio di incendio o di esplsoione.
• Non usare oggetti taglienti o appuntiti per togliere il ghiaccio, ma servirsi di un raschietto di plastica.

Informazioni importanti per l'installazione

• Evitare di collocare l'apparecchio in zone umide.
• Tenere l'apparecchio lontano alla luce diretta del sole e da fonti di calore (padelle, stufe, termosifoni, ecc.). L'esposizione diretta alla luce del sole può rovinare il rivestimento in acrilico, quando le fonti di calore sonourrente il consumo elettrico. Anche delle temperature ambienteccessivamente frede o calde sono causare il cattivo funzionamento dell'apparecchio.
• Collegare il frigo cantina solo ed esclusivamente ad una presa di corrente dotata di terra. In nessun caso si deve ridurre o eliminare il terzo spinotto della messa a terra del cavo di alimentazione. Tutte le eventuali domande riguardanti la potenza e/o la messa a terra devono essere rivolte ad un elettricista certificato o ad un centro assistenza autorizzato.

• Per effettuare i collegamenti elettrici in modo corretto, seguire attendamente leindicazioni contenate nel presente manuale d'uso.

• Togliere l'apparecchio dall'imballo e ispezionarlo per controllare che non sia danneggiato. Non collegare l'apparecchio alla corrente se è danneggiato. Se si riscontrano dei anni, bisogna avvisare il punto vendita in cui è stato acquistato. In tal caso, conservare l'imballo.

• Si raccomanda di aspettare almeno 24 ore prima di collegare l'apparecchio alla corrente, in modo che il compressore sia ben alimentato con l'olio.
• Per evitare il rischio di surriscaldamento, è necessario che ci sia una Buona circolazione dell'aria attorno all'apparecchio. Seguire attendamente le istruzioni di installmente fornite per garantire una ventilazione adeguata.
• Per quanto possibile, evitare che l'apparecchio tocchi le pareti e/o sia a contatto con elementi caldi (compressore, condensatore) per evitare il rischio di incendio. Rispetto sempre tutte le istruzioni di INSTALLazione.
• L'apparecchio non deve essere collocato vicino a termosifoni o fornelli.
• Dop o aver installato l'apparecchio, controllare di averile libero accesso alle prese.

Risparmio energetico

Per limitare il consumo di energia elettrica dell'apparecchio:

✓ Installarlo in un luogo adatto (vedi capitolo "Istruzioni d'installazione").
- Tenere le porte aperte il meno possibile.
Per un funzionamento ottimale dell'apparecchio, ricordarsi di pulire periodicamente il condensatore (vedi capitolo "Pulizia e manutenzione").

✓ Controllare periodicamente le guarnizioni delle porte e verificare che chiudano sempre bene. In caso contrario, rivolgersi al servizio assistenza.

Risoluzione dei problemi

• Tutti gli interventi elettrici devono essere effettuati da un technique qualificato e competente.
  Per qualsiasi riparazione, rivolgersi ad un Centro Riparazioni Autorizzato e richiedere l'uso solo di pezzi di ricambio originali.

Questo appearecchio è destinato solo ad un uso domestico. Il produttore non può essere ritenuto responsable in caso di altri utilizzato.

Istruzioni di sicurezza

Attenzione — Non ostruire nessuna griglia di ventilazione dell'apparecchio, controlling are che le aperture di aerazione siano sempre libero.

Attenzione — Non conservare all'interno dell'apparecchio sostanze explosive come le bombolette spray con gas inflammabile.

Attenzione — Non danneggiare il circuito frigorifero dell'apparecchio.

Attenzione — Le unità di refrigerazione funzionano con isobutano (R600a); non possono essere collocate in una zona con fonti di accensione (per esempio contatti elettrici staccati o se il fluido frigorifero possa raccogliersi in caso di perdite). Il

tipodi fluido frigorifero èindicato sulla targhetta informativa applicata sull'apparecchio.

Attenzione — Non usare apparecchiature elettriche all'interno degli scomparti dell'apparecchio, a meno che non siano del tipo consigliato dal produttore.

Questo appearecchio è conforme a tutte le direttive europee vigenti e alle loro eventuali modifiche ed è conforme in particolare alle seguenti norme:

2011/65/UE (ROHS)
2014/35/UE relativa alla sicurezza elettrica
2014/30/UE relativa alla compatibilità elettromagnetica
643/2009/CE relative all'etichettatura energetica

C E

2. DESCrizIONE DELL'APPARECCHIO

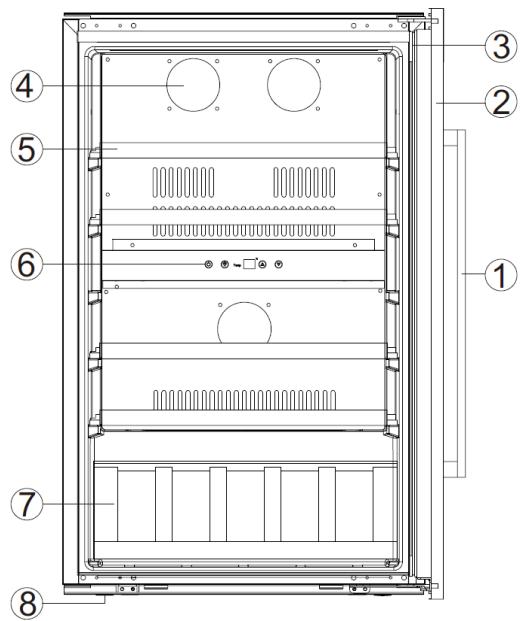

AVI47XDZ AVI48CDZ

1) Maniglia
2) Porta in vetro
3) Guarnizione
4) Copri-ventola
5) Ripiano
6) Pannello dei comandi
7) Ripiano per presentazione
8) Piedini

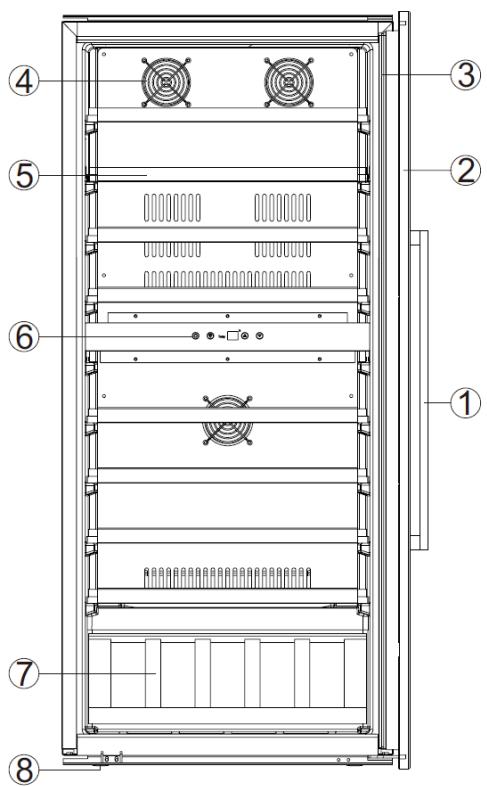

AVI81XDZ AVI82CDZ

1) Maniglia
2) Porta in vetro
3) Guarnizione
4) Copri-ventola
5) Ripiano
6) Pannello dei comandi
7) Ripiano per presentazione
8) Piedini

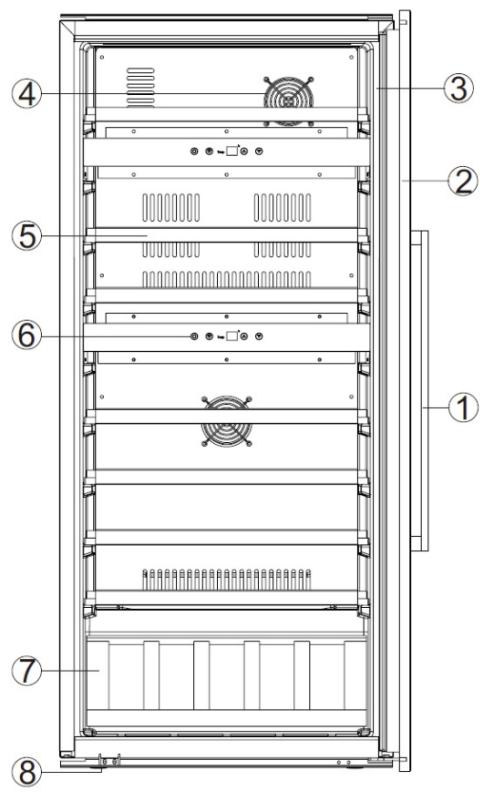

AVI94X3Z

1) Maniglia
2) Porta in vetro
3) Guarnizione
4) Copri-ventola
5) Ripiano
6) Pannello dei comandi
7) Ripiano per presentazione
8) Piedini

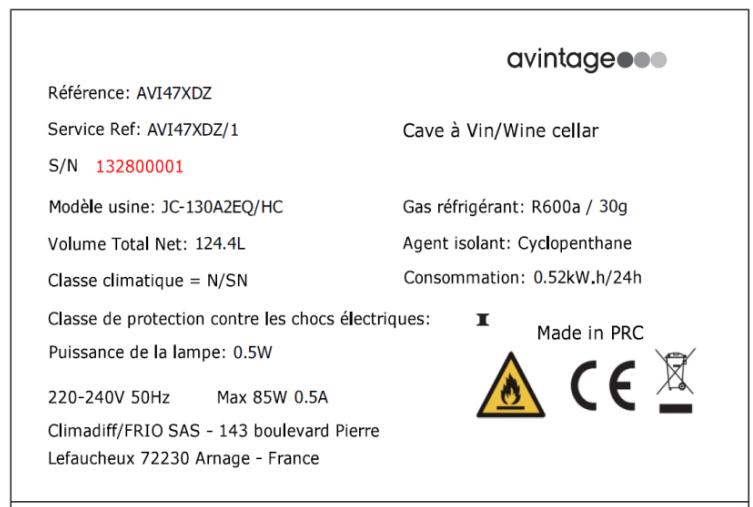

3. TARGHETTA INFORMATIVA

Qui sotto è illustrato l'esempio di una targhetta informativa:

La targhetto informativa incollata all'interno o sul retro dell'apparecchio (a seconda del modello) contiene tutte le caratteristiche tecniche del frigo cantina.

Consigliamo di annotare il numero di seriese su quello libretto prima dell'installazione, per ulteriorere riferimento (intervento technique, richiesta di assistenza, ecc.).

Una volta che l'apparecchio sare installato o riempito infatti, riuscire ad arrivare alla targhetta informativa sare piuttosto complicato.

ATTENZIONE:enza le informazioni indicate sulla targhetto, non potrè essere fornita nessuna assistenza.

4. ISTRUZIONI DI INSTALLAZIONE

Prima diutilizzare il frigo cantina

Rimuovere l'imballo esterno ed interno.
- Lasciare l'apparecchio a riposo in posizione verticale per circa 24 ore prima di metterlo in funzione. Cosi facendo, si limiterà la possibilità di un eventuale malfunzionamento del sistema di raffreddamento dovuto al trasporto.
- Pulire l'interno del frigo cantina con un panno morbido pulito e acqua tiepida.
- Quando si installa l'apparecchio, scegliere un locale adatto.
- Si raccomanda di essere di almeno 2 persona per spostare e installare il cantina. Fare attenzione a non appendere il dispositivo con il rischio di provocare lesioni (schiena, ecc).
- Posizione l'apparecchio su un pavimento abbastanza resistente da sostenerlo quando è completenesse carico. Regolare i piedini del frigo cantina per livellarro.
- è necessario lasciare una ventilazione appropriata, non ostruire pertanto le uscite dell'aria.
- Questo appearecchio non è destinato ad essere collocato in luoghi come un garage, un seminterrato o simili.
- Questo appearecchio è destinato solo all'uso in interno.
- Questo frigo cantina è destinato all'insertimento in colonna.
- Collegare il frigo cantina ad un'unica presa e accertarsi di essere livellato correttamente e regolato l'orizzontalità del frigo cantina (si consiglia di usare una livella a bolla). Questo eviterà movimenti dovuti all'instabilità che possono provocare rumore e vibrazioni, garantendo così la perfetta tenuta della porta.
- Questo apparecchio è destinato solamente alla conservazione di vini.
- Questo appearecchio usa un gas refrigerante inflammabile; fare quindi attenzione a non danneggiare il tubo di raffreddamento durante il trasporto.

Attenzione

Le bottiglie vanno conservate chiuse.
Non caricare eccessivamente l'apparecchio.
Non aprire la porta più del necessario.
- Non copire i ripiani con dei fogli di alluminio o con qualsiasi altri materiale che possa impedire una Buona circolazione dell'aria.
- Se il frigo cantina deve essere lasciato vuoto per un lungo periodo di tempo, suggeriamo di sccollegare l'apparecchio della corrente e, dopo averlo pulito accuratamente, di lasciare la porta semiaperta per far circolare l'aria ed evitare la formazione di muffa e odori.

ATTENZIONE: tenere lontano l'apparecchio da qualsiasi sostanza che possa comportare un rischio di incendio.

Intervalli di temperatura ambiente

Questo apparecchio è indicato per l'uso in locali con una temperatura ambiente ben specifica; la classe climatica è individata sulla targhetto informativa.

CLASSE	SIMBOLO	INTERVALLO DI TEMPERATURA AMBIENTE (°C)
Temperata estesa	SN	Da +10 °C a +32 °C
Temperata	N	Da +16 °C a +32 °C
Subtropicale	ST	Da +16 °C a +38 °C
Tropicale	T	Da +16 °C a +43 °C

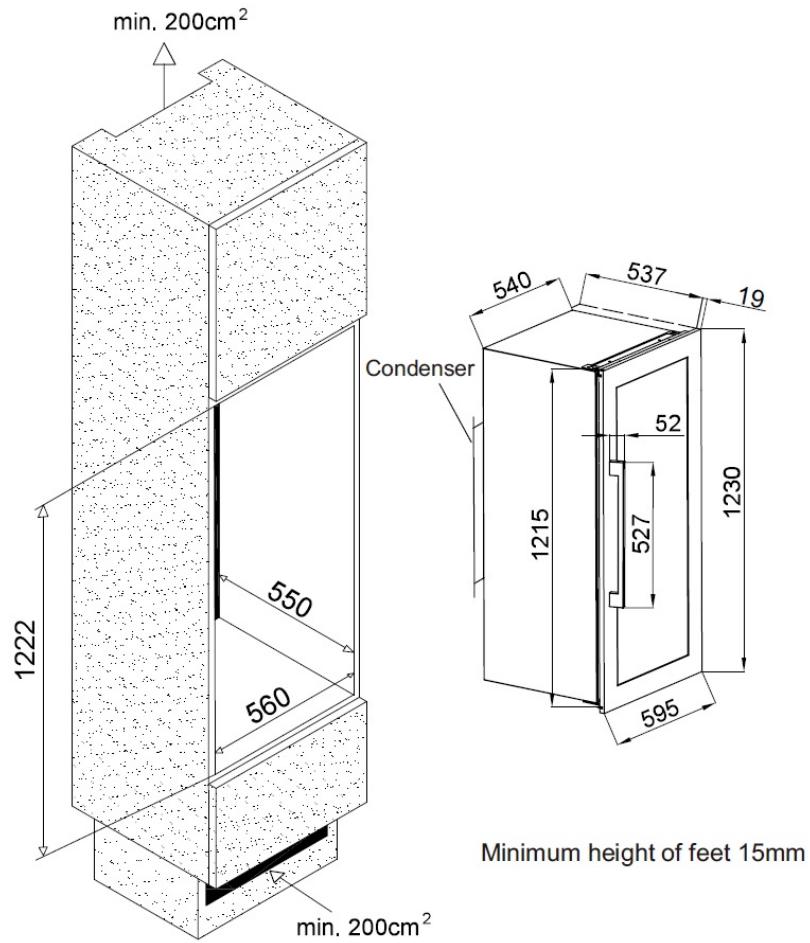

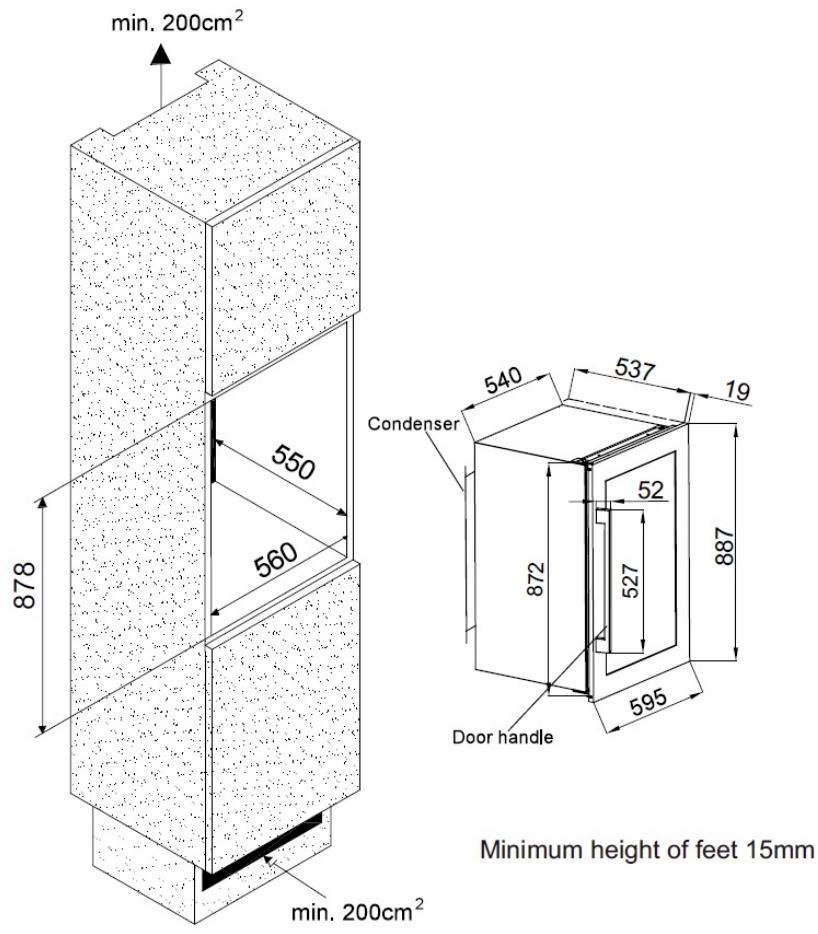

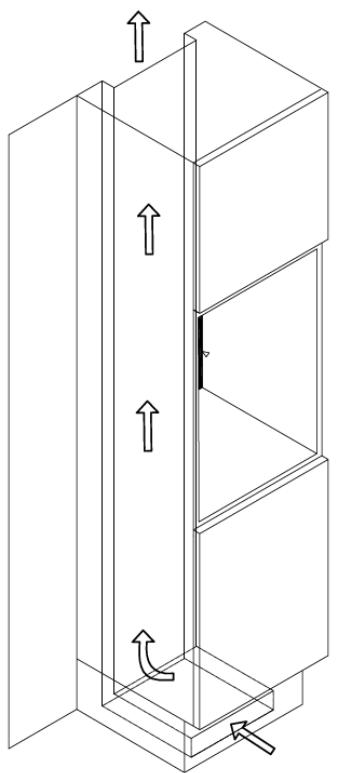

Schemidi incasso

La porta del frigo cantina garantisce una quasi perfetta tenuta dell'installazione una volta incassato.

ATTENZIONE: per tutti questi modelli, va tenuto bene in considerazione lo spazio necessario per l'ingresso e l'uscita dell'aria.

L'aria calda deve essere condotta dall'areazione verso la parete posteriore del frigo cantina e poi espulsa verso l'alto. I canali di ventilazione devono misurare almeno 200~cm^2 di sezione trasversale.

Avverenza: per garantire il corretto funzionamento dell'apparecchio, le griglie di areazione non devono mai essere ostruite né coperte.

AVI81XDZ AVI82CDZ AVI94X3Z

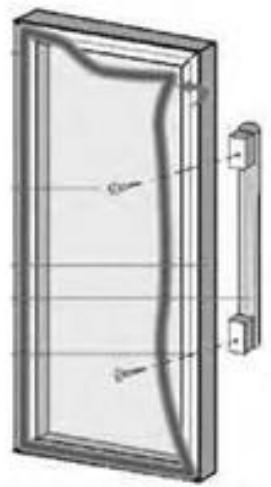

Montaggio della maniglia

L'apparecchio è dotato di una maniglia in acciaio inossidabile. Per montarla, basta avvitarla alla porta con le viti fornite seguito la figura qui sotto; prima bisogna togliere la guarnizione magnetica. Dop o aver avvitato correttamente la maniglia, rimettere delicatamente in sede la guarnizione. Accertarsi che la guarnizione permetta la completeness del frigo cantina.

ATTENZIONE: non stringere troppo forte le viti.

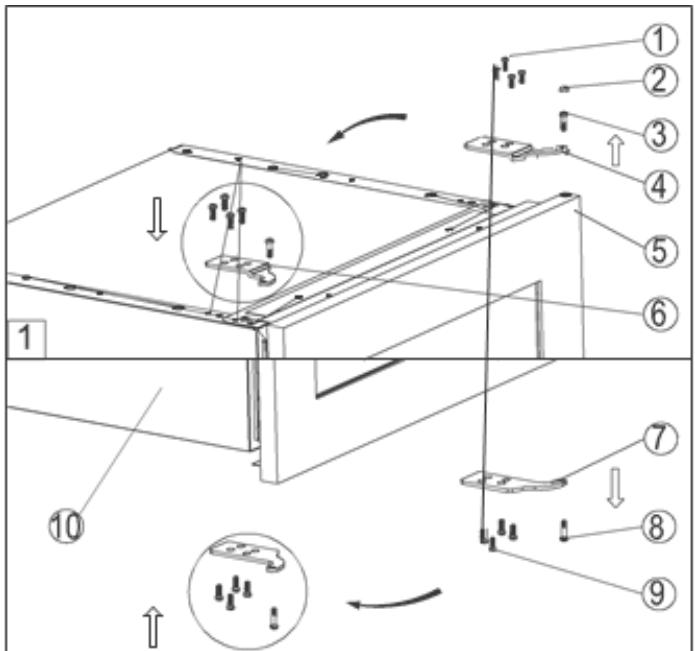

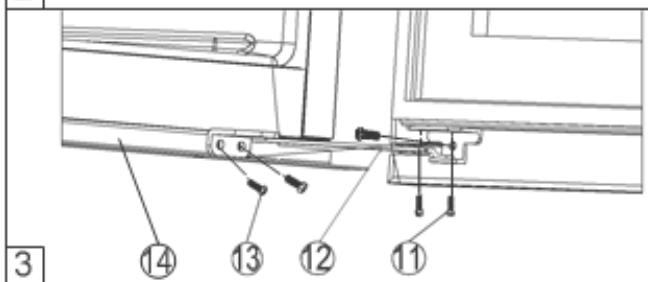

Reversibilità della porta

Se si vuole invertire il senso di apertura della porta, che in origine è da sinistra a destra (maniglia a sinistra), seguire la procedura descritta di seguito.

2

1) Vitti
2) Coprivate
3) Spina della cerniera superiore
4) Cerniera superiore destra
5) Porta in vetro
6) Cerniera superiore sinistra
7) Cerniera inferiore
8) Spina della cerniera inferiore
9) Viti
10) Frigo cantina
11) Viti
12) Cerniera inferiore
13) Viti
14) Parte inferiore del frigo cantina

IMPORTANT: tutti i pezzi che vengono tolti devono essere conservati per il rimontaggio della porta.

1. Chiudere la porta e togliere il coprivite n^2 . Svitare la spina della cerniera superiore n^3 e della cerniera inferiore n^8 . Fare attentione a tenere saldamente la porta dopo aver molto quello elementi per evitare che non cada e/o di ferirsi (Fig. 1 e 2).
2. Tirare verso il basso per rimuovere la porta in vetro e metterla su una superficie imbottita per evitare di rigarla o danneggiarla.
3. Togliere la cerniera superiore destra n^4 svitando le quattro viti n^1 ; prendere la cerniera superiore sinistra n^6 dal sacchetto di plastica che contiene le istruzioni del frigo cantina, quando montare quello pezzo nel punto previsto (Fig. 1).
4. Togliere la cerniera inferiore n°7 svitando le quattro viti n°9. Rigirare quello pezzo per riposizionarlo sul lato opposto del frigo cantina, in basso a sinistra (Fig. 2).
5. Prendere la porta in vetro facendo molta attenzione e rovesciarla delicatamente di 180^ , quando riposizionarla sul frigo cantina. Fissare le spine di cerniera n^3 e n^8 sulla cerniera superiore n^6 e su那一 della inferiore n^7 dopo aver collocato quest'ultime sulla porta. Controllare che i distanziali sui quali poggiano le spine delle cerniere siano ben al loroippo.
6. Controllare il livellamento della porta regolando le viti usate per fissare la cerniera superiore e quella inferiore.

5. ISTRUZIONI D'USO

Si raccomanda di installare l'apparecchio in un locale la cui temperatura ambiente sia compresa tra 10 e 32^ . Se la temperature ambiente è superiore o inferiore a quella raccomandata, il rendimento dell'apparecchio può essere influenzato e potrebbe non essere possibile ottenera la temperatura tra 5 - 18^ o 14 - 18^ / 5 - 11^ / 11 - 13^ (a seconda del modello).

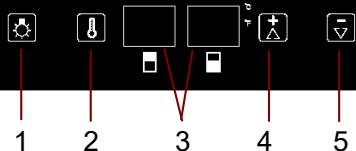

Regolazione della temperatura

AVI47XDZ AVI48CDZ AVI81XDZ AVI82CDZ

avintage

1) Pulsante luce
2) Pulsante selezione di zona
3) Display di visualizzazione
4) Pulsante per;aumentare la temperatura
5) Pulsante per abbassare la temperatura

Per accendere o spegnere il frigo cantina, premere contemporaneamente i tasti 1 e 2. Per cancellare l'unità di misura della temperatura, premere contemporaneamente i 2 pulsanti di regolazione della temperatura per 5 secondi. Sul display comparirà l'unità di temperatura selezionata (°C o °F).

È possibile regolare la temperatura grado per grado; la regolazione della temperatura viene fattà con i tasti o che si trovano sulla destra dell'indicatore della temperatura. Prima perché bisogna scegliere la zona da regolare premendo il pulsante 2. L'intervallo di temperatura di quello frigo cantina va dai 5^ ai 18^ in ciascuna zona.

Per accendere o spegnere la luce interna, premere il pulsante 1 . La luce (a LED) è adatta alla conservazione dei vini. Si consiglia tuttavia di spegnere la luce durante l'uso normale.

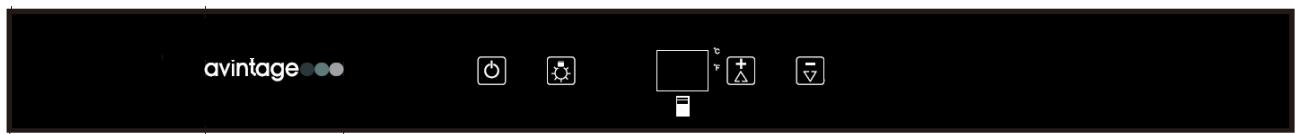

AVI94X3Z

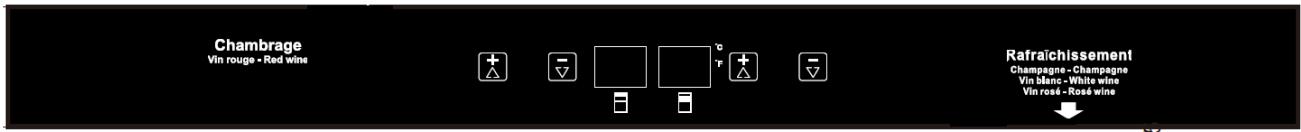

> Zona superiore e zona intermedia del frigo cantina

> Zona inferiore del frigo cantina

1) “pulsante

Per accendere/spagnere l'apparecchio.

Tenere premuto il pulsante per circa 5 secondi.

2) “ pulsante

Per accendere o spagnere la luce interna.

3) “+” pulsante

Premendo Anything pulsante, la temperatura augmentedi 1^ o 1^

4) " ” pulsante

Premendothispulsante,la temperatura si abbasseràdi 1^ o 1^

L'intervallo di temperatura di quello frigo cantina va dai 14^ ai 18^ nella zona superiore, e dai 5^ ai 11^ nella zona centrale, nelle dagli 11^ ai 13^ nel compartimento inferiore.

Per cancellare l'unità di misura della temperatura, premere contemporaneamente i 2 pulsanti di regolazione della temperatura per 5 secondi. Sul display comparirà l'unità di temperatura selezionata (°C o °F).

Visualizzazione della temperatura

Durante il funzionamento normale, il display della temperatura indica la temperatura all'interno dell'apparecchio. Tale temperatura non è quella che si è scelta e può variarare a seconda dei cicli di raffreddamento o di arresto dell'apparecchio. Queste variazioni permettono,invece di ottenere, facendo la media, la temperatura che si è selezonata.

Il display della temperatura lampeggerà se:

• É stata impostata una temperatura diversa
• La temperatura in uno dei compartimenti supra di 5^ quella inizialmente impostata. Il lampeggiamento permette di avertre l'utilizzatore nel caso in cui la temperatura augmentasse o diminuisce in modo anomalo

NOTA: al primo utilizzato o dopo averMESSO in funzione il frigo cantina dopo un lungo periododi di inutilizzato, la temperature interna non sare subito quella visualizzata sul display. Bisognerà infatti aspettare alcune ore per la messa a temperatura del frigo cantina in modo da ave una temperatura uniforme. Per evitare unccesso di condensa quando la temperature ambiente è superiore a 28^, non abbassare la temperature al di sotto di 7^.

IMPORTANT: dopo aver scollegato alla corrente o spento l'apparecchio, o dato un'interruzione di corrente, è obbligatorio aspetto 5 minuti prima di riaccenderlo. In caso contrario, il frigo cantina non si avviera.

IMPORTANTE: la temperature selezionata per il compartmento in basso deve sempre essere superiore a quella del compartmento in alto.

6. DISPOSITIVI

Sistema di climatizzazione

Secondo il parere degli specialisti, la temperature ideale di conservazione dei vini si aggira a circa 12 ^ C , restando in una forchetta che va da 10^ C a 14^ C . Non va confusa con la temperature di servizio, la quale varia a seconda del tipo di vino da 5 a 18^ C .

È soprattutto fondamentale evitare bruschce variazioni della temperatura. Progettato da specialisti per i conoscitori di vini, quello apparecchio, diversamente da un semplice frigo, THERE conte di quando i grandi cru siano sensibili alle bruschce variazioni di temperatura e garantisce un controllo preciso di una temperatura media costante.

Sistema antivirusibrazioni

Il compressore frigorifero è dotato di ammortizzatori speciali (silent-block) e il vano interno è isolato alla scocca da uno spesso strato di schiuma di poliuretano. Queste caratteristiche consentono di evitare la trasmissione delle vibrazioni ai vini.

Sistema anti-UV

La luce accelerera l'invecchiamento dei vini. Nei nostri frigo cantina a porta piena, i vini sono naturalmente riparati, oviamente se si evita di aprire l'apparecchio troppo spesso. Questo modello con porta aetro è stato sottomosto ad un trattamento particolare che Filtering i raggi ultravioletti nocivi; i vini quindi sono Completely riparati alla luce.

Sbrinamento

L'apparecchio è dotato di un ciclo automatico di sbrinamento. Durante l'arresto del ciclo di raffreddamento, le superfici refrigerate dell'apparecchio verranno sbrinate automaticamente. L'acqua di sbrinamento formatasi viene scarcata in una vaschetta di evaporazione della condensa, situata sul retro dell'apparecchio vicino al compressore. Sarà il calore prodotto dal compressore a far evaporare la condensa raccolta nella vaschetta.

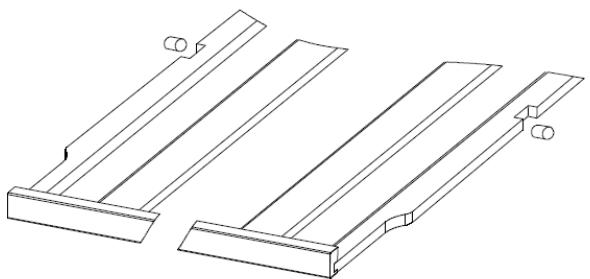

Ripiani

• Per evitare di danneggiare la guarnizione della porta, accertarsi che sua completeness aperta prima di estrarre i ripiani per mettere o prendere le bottiglie.
• Per accedere più facilemente al contento dei ripiani, fare scorrere il ripiano verso l'esterno di circa 1/3. I ripiani sono comunque studiati con un fermo d'arresto su agli lato per evitare che le bottiglie cadano.
• Per togliere o posizionare i ripiani, spostare il ripiano fino a quando i loro intagli non sono allineati con i fermi di plastica. Sollevare il ripiano. Quando si rimette a quello il ripiano, accertarsi di riposizionarlo correttamente.

Modalità silenziosa

I frigo cantina sono studiati per conservare i vini in perfette condizioni per lunghi periodi in completeness. Tuttavia, i sistemi a freddo ventilato possono provocare sgradevoli rumori. è il motivo per cui la modalità silenziosa è preimpostata in fabbrica. è tuttavia possibile disattivare la modalità silenziosa e passare al freddo ventilato premendo per 5 sec il tasto . Il frigo cantina émettera à 5 segnali sonori a conferma del passaggio in modalità freddo ventilato. All'inverso, per disattivare la modalità freddo ventilato e ritornare alla modalità silenziosa di default, tenere di nuovo premuto il tasto per 5 sec. Il frigo cantina émettera à 3 segnali sonori a conferma del passaggio in modalità silenziosa.

7. CARICO

Le quantità massime dichiarate di carico di bottiglie sono fornite a titolo significativo come configurazione di fabbrica; non hanno valore contrattuale ma servono soltanto (come la capacité in litri dei frigoriferi) per avere un'idea delle dimensioni dell'apparecchio.

Correspondono a dei test effettuati con una bottiglia campione: la bottiglia tipo "bordolese tradizionale 75 cl" (la normalizzazione riconosce per agli forma di bottlie un'origine geografica: bordolese, borgognona, ad anfora tipica della Provenza, ecc. e un tipo: normale, pesante, alleggerita, affusolata, ecc., ognuna con il suo proprio diametro e altezza).

In realta, è possibile inseire, al limite, più bottiglie dello stesso tipo impilate senza usare i ripiani, ma un "cantina diversificata" è formata da una gran varietà di bottiglie e l'aspetto della "praticità" nella gestione quotidiana di un frigo cantina ne limita il carico. Pertanto il carico reale sare è probabilitmente un po' meno del massimo dichiarato.

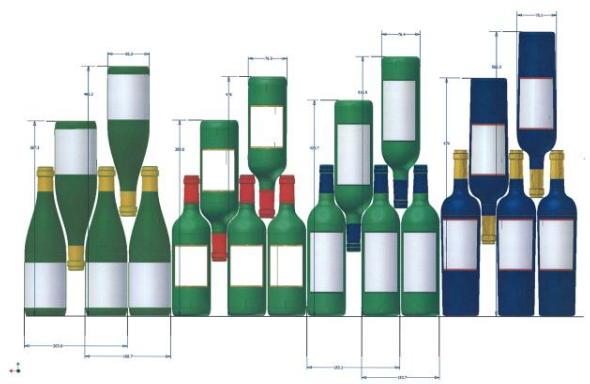

Tipidibottiglie:

Qui possiamo vedere 4 tipi di bottiglie da 75 cl, borgognona e bordolese, di varie dimensioni. Esistono molti altri tipi, di varie capacità e forme.

A titolo d'esempio, se si carica un frigo cantina solo con bottiglie borgognone, si potrà notare di essere di circa il 30% al di tutto della quantità iniziale calculata per delle cordolesi.

Tipi di disposizione

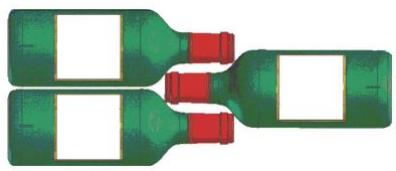

Rovesciata collo contro collo:

Notare la differenza di profondità!

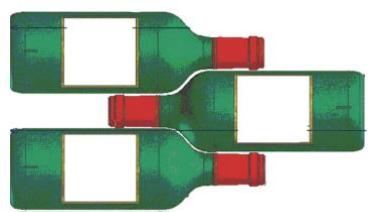

Rovesciata collo tra i corpi:

Carico maggiorato

Esempi di temperatura di servizio

Da rispetto per le degustazioni in modo da poter assaporare tutte la ricchezza aromatica dei vin! Le opinioni sono variare,osi come la temperature ambiente,ma solitamente si considera:

Vini pregiati Bordeaux – Rossi	16 – 17 °C
Vini pregiati di Borgogna – Rossi	15 – 16 °C
Grandi cru bianchi secchi	14 – 16 °C
Rossi leggeri, fruttati, giovani	11 – 12 °C
Rosati di Provenza, vini novelli	10 – 12 °C
Bianchi secchi e vini tipici rossi	10 – 12 °C
Vini tipici bianchi	8 – 10 °C
Champagne	7 – 8 °C
Vini liquorosi	6 °C

8. PULIZIA E MANUTENZIONE

Prima di pulire l'apparecchio (operazione da fare regolarmente), scollegare l'apparecchio togliendo la spina dalla presa di corrente o staccando il fusibile da cui dipende.

Consigliamo prima del primo utilizzato e in seguito regolarmente, di pulire l'interno e l'esterno (lato frontale, bianchi e piano superiore) con acqua tiepida e detersivo delicato. Risciacquare con acqua pulita e lasciare asciugare totalmente prima di ricollegare l'apparecchio alla corrente. Per la pulizia non vanno usati solventi né prodotti abrasivi.

La prima volta che si accende l'apparecchio, è possible che emani degli odori residui. In tal caso, far funzionare l'apparecchio a vuoto per alcune ore impostando la temperatura più fredda. Il freddo eliminara gli eventuali odori.

In caso di interruzione della corrente

Nella maggior parte dei casi, la corrente viene ripristinata in fretta. Un'interruzione di 1 o 2 ore non modificHERa la temperatura del frigo cantina. Per proteggere i vini durante le interruzioni di corrente, evitare il più possibile di aprire la porta. In caso di interruzione di corrente molto prolongata, prendere le misure necessarie per proteggere i vini.

• Se l'apparecchio è stato scollegato alla presa, è stato spento o c'è stata un'interruzione di corrente, bisognerà aspetto 3-5 minuti prima di riaccenderlo. Se si prova ad accenderlo prima, il compressore si metterà in funzione solo dopo 3/5 minuti (se la temperatura lo necessita).
• Al primo avvio e dopo un arresto prolongato del frigo cantina, è possible che al momento del riavvio le temperature impostate e quella visualizzate non corrispondano. Énormale. Bisognera aspettare alcune ore prima che le temperature si ristabilizzino.

Se si va in vacanza

Vacanze brevi: lasciare il frigo cantina in funzione se ci si assenta per meno di 3 settimane.
- Vacanze lunghe: se l'apparecchio non sare utilizzato per diversi mesi, togliere tutte le bottiglie e tutti gli accessori, spegnere l'apparecchio e scollegarlo alla presa della corrente. Pulire e asciugare accuratamente l'interno e l'esterno dell'apparecchio. Lasciareanche la porta aperta, bloccandola se necessario, per evitare la formazione di condensa, odori, muffa.

Spostamento del frigo cantina

• Scollegare il frigo cantina prima di qualsiasi operazione.
• Togliere tutte le bottiglie presenti nel frigo cantina e fissare gli elementi mobili.
  Per evitare di danneggiare le viti di livellamento dei piedini, avvitarle a fondo nella loro base.
• Chiudere completamente la porta.
• Spostare l'apparecchio preferibilmente in posizione verticale o controllare le scritte sull'imballo per il senso nel quale cui quod esseare coricato l'apparecchio. Proteggere inoltre l'apparecchio con una coperta o un tessuto simile.

9. IN CASO DI GUASTI

Nonostante tutte la cura e l'attenzione che mettiamo nel fabbricare i nostri prodotti, l'eventualità di un guasto non può essere completenesse esclusa. Prima di contattare il servizio assistenza del proprio rivenditore, si prega comunique di fare prima quosti controlli:

• La spina elettrica è insertita correttamente
  Non è saltata la corrente
• La causa del guasto non è tra quale descripte nella tabella alla fine di questo manuale.

IMPORTANTE: se il cavo di alimentazione fornito fosse danneggiato, deve essere sostituito dal produttore, da un servizio assistenza autorizzato del marchio o dal rivenditore. In agli caso, deve essere sostituito da personale qualificato per evitare rischi di lesioni.

SE QUESTI CONTROLLI NON RISOLVONO LA SITUAZIONE, CONTATTARE IL SERVIZIO ASSISTENZA DEL PROPRIOR RIVENDITORE.

ATTENZIONE!

Scollegare la spina alla presa di corrente a muro prima di effettuare la pulizia o delle riparazioni!

10. PROBLEM E POSSIBILI CAUSE

In molti casi è possibile risolvere dei semplici problemi del frigo cantina alla doversi rivolgere al servizio assistenza. Provarare a seguire i consigli forniti qui sotto.

PROBLEM	POSSIBLE CAusa
Il frigo cantina non si accende	· La spina non è insertita. · Il pulsante Start/Stop è sulla posizione stop. · É saltato un fusabile nell'impianto elettrico.
Il frigo cantina non raffredda abbastanza	· Controllare la temperatura impostata. · La temperatura esterna è superiore alla temperatura di utilizzo del frigo cantina. · Il frigo cantina è stato aperto troppo spesso. · Il frigo cantina non è ben chiuso. · La guarnizione della porta non tiene più. · Non c'é abbastanza spazio libero attorno all'apparecchio.
Il compressore continua ad accendersi e spegnerisi	· La temperatura esterna è troppo alta. · Sono state messe troppe bottiglie nel frigo cantina. · La porta del frigo cantina è stata aperta troppo spesso. · La porta non è ben chiusa. · L'impostazione non è stata fattacorrettamente. · La guarnizione della porta non tiene più.
La luce non funziona	· La spina non è insertita. · è saltato un fusabile nell'impianto elettrico. · IL LED è guasto/saltato; contattare il servizio assistenza. · Il pulsante della luce è su stop.
Vibrazioni	· Accertarsi che il frigo cantina sia ben livellato.
Il frigo cantina è molto rumoroso	· Un rumore simile ad acqua che circola è dovuto al gas refrigerante ed è assolutamente normale. · Alla fine del ciclo del compressore, si sente un rumore di acqua che circola. · Contrazioni ed espansioni delle pareti interne possono provocare dei colpi. · Il frigo cantina non è livellato.
La porta non chiude bene	· Il frigo cantina non è livellato. · La guarnizione della porta è sporca o rovinata. · I ripiani non sono positizonati bene. · Una parte del contentuto impedisce alla porta di chiadersi.
Errore di visualizzazione LED	· Bassa qualità di visualizzazione. · Non compare il valore della temperatura. · In questo caso rivolgersi ad un professionista qualificato.
La ventola non funziona	· Ad un professionista qualificato.
Codici erre EL o EH	· Problema col sensorevilgersi al servizio assistenza del proprio rivenditore.

Sostituzione della lampada di illuminazione

È costituita da diodi elettroluminescenti (LED). Questo tipo di diodo non può essere sostituito dall'utilizzatore. La durata di vita dei LED è solitamente tale da non necessitate la loro sostituzione. Seuttavia, malgradato la cura con cui è stato costruito il frigo cantina, i LED dovessero essere difettosi, rivolgersi al proprio servizio assistenza per l'intervento.

11. PROTEZIONE DELL'AMBIENTE

Questo prodotto è conforme alla Direttiva UE 2012/19/CE relativà ai rifiuti di apparecchi elettrici ed elettronici (RAEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, si aiura a prevenire le potenziali consequences negative per l'ambiente e la salute dell'uomo che potrebbero derivare da trattamenti non appropriati dei rifiuti di quello prodotto.

Il significato del cassetto barrato apposto sull'apparecchio significica che una volta giunto a fine vita, non deve esseregettato assiemeagli otheri rifiuti domestici. Dovr èssere conferito ad un centro per la raccolta differenziata di apparecchi elettrici e/o elettronici oppure, se si acquista un apparecchio equivalente, al rivenditore del nuovo apparecchio.

L'utilizzatore è responsabile del conferimento dell'apparecchio a fine vita alle strutture di raccolta dei rifiuti idonee. Una raccolta differenziata ed appropriata, allo scopo di inviare l'apparecchio non utilizzato al riciclaggio, al trattamento e ad uno smaltimento ecosostenibile, contribuisce ad evitare i possibili effetti nocivi sull'ambiente e sulla salute dell'uomo ed a favorire il riciclaggio dei materiali di cui è fatto il prodotto.

Per ottenere informazioni più dettagiate sui sistemi di raccolta differenziata disponibili, rivolgersi al proprio servizio comunale di smaltimento dei rifiuti oppure al negozio in cui si è acquistato l'apparecchio.

12. AVVERTENZA

Al fine del continuo miglioramento dei nostri prodotti, ci riserviamo la possibilità di modificare le caratteristiche tecniche alla preavviso.

Le garanzie dei prodotti del marchio AVINTAGE sono stabilite esclusivamente dai distributori che abbiamo scelto. Nessun elemento contentuto nel presente manuale cui è ilogi interpretato come una garanzia supplementare.

FRIO ENTREPRISE non può essere ritenuta responsable per errori o omissioni tecniche e di redazione eventualmente presenti in quello manuale.

Documento alla valore contrattuale.

SCHEDA PRODOTTO EUROPEA

secondo il regolamento (UE) N°1060/2010

FRIGO CANTINA DI SERVIZIO

MARCA	AVINTAGE
RIFERIMENTO COMMERCIALE	AVI47XDZ
DATI ELETTRICI	220-240 V / 50 Hz
DIMENSIONI DEL PRODOTTO (L x P x A)	595 x 556 x 887 mm
PESO NETTO	45 kg
CATEGORIA DELL'APPARECCHIO	2
CLASSE ENERGETICA	B
CONSUMO ELETTRICO	Consumo di energia di 190 kWh all'anno, calcolo sulla base del risultato ottentoin 24 ore in condizioni di prova normalizzate. Il consumo di currente reale dipende dalle condizioni d'uso e alla collocazione dell'apparecchio.
CAPACITÀ	124,4 L
TEMPERATURA REGOLABILE	5 – 18°C / 5 – 18°C
SBRINAMENTO	Sbrinamento automatico
CLASSE CLIMATICA	Classe climatica: N/SN Questo appearecchio è destinato ad essere utilizzato ad una temperature ambiente compresa tra i 10 °C (temperatura più bassa) e 32 °C (temperatura più alta).
LIVELLO DI RUMORE dB(A) RE 1 pW	41 dB(A)
TIPO DI INSTALLAZIONE	Inserimento in colonna

Questo apparecchio è destinato solamente alla conservazione di vini.

SCHEDA PRODOTTO EUROPEA

secondo il regolamento (UE) N°1060/2010

FRIGO CANTINA DI SERVIZIO

MARCA	AVINTAGE
RIFERIMENTO COMMERCIALE	AVI48CDZ
DATI ELETTRICI	220-240 V / 50 Hz
DIMENSIONI DEL PRODOTTO (L x P x A)	595 x 556 x 887 mm
PESO NETTO	45 kg
CATEGORIA DELL'APPARECCHIO	2
CLASSE ENERGETICA	B
CONSUMO ELETTRICO	Consumo di energia di 190 kWh all'anno, calcolo sulla base del risultato ottentoin 24 ore in condizioni di prova normalizzate. Il consumo di currente reale dipende dalle condizioni d'uso e alla collocazione dell'apparecchio.
CAPACITÀ	124,4 L
TEMPERATURA REGOLABILE	5 – 18°C / 5 – 18°C
SBRINAMENTO	Sbrinamento automatico
CLASSE CLIMATICA	Classe climatica: N/SN Questo appearecchio è destinato ad essere utilizzato ad una temperature ambiente compresa tra i 10 °C (temperatura più bassa) e 32 °C (temperatura più alta).
LIVELLO DI RUMORE dB(A) RE 1 pW	41 dB(A)
TIPO DI INSTALLAZIONE	Inserimento in colonna

Questo apparecchio è destinato solamente alla conservazione di vini.

SCHEDA PRODOTTO EUROPEA

secondo il regolamento (UE) N°1060/2010

FRIGO CANTINA DI SERVIZIO

MARCA	AVINTAGE
RIFERIMENTO COMMERCIALE	AVI81XDZ
DATI ELETTRICI	220-240 V / 50 Hz
DIMENSIONI DEL PRODOTTO (L x P x A)	595 x 556 x 1230 mm
PESO NETTO	56 kg
CATEGORIA DELL'APPARECCHIO	2
CLASSE ENERGETICA	C
CONSUMO ELETTRICO	Consumo di energia di 245 kWh all'anno, calcolo sulla base del risultato ottenuto in 24 ore in condizioni di prova normalizzate. Il consumo di currente reale dipende dalle condizioni d'uso e alla collocazione dell'apparecchio.
CAPACITÀ	206 L
TEMPERATURA REGOLABILE	5 – 18°C / 5 – 18°C
SBRINAMENTO	Sbrinamento automatico
CLASSE CLIMATICA	Classse climatica: N/SN Questo appearecchio è destinato ad essere utilizzato ad una temperature ambiente compresa tra i 10 °C (temperatura più bassa) e 32 °C (temperatura più alta).
LIVELLO DI RUMORE dB(A) RE 1 pW	39 dB(A)
TIPO DI INSTALLAZIONE	Inserimento in colonna

Questo apparecchio è destinato solamente alla conservazione di vini.

SCHEDA PRODOTTO EUROPEA

secondo il regolamento (UE) N°1060/2010

FRIGO CANTINA DI SERVIZIO

MARCA	AVINTAGE
RIFERIMENTO COMMERCIALE	AVI82CDZ
DATI ELETTRICI	220-240 V / 50 Hz
DIMENSIONI DEL PRODOTTO (L x P x A)	595 x 556 x 1230 mm
PESO NETTO	56 kg
CATEGORIA DELL'APPARECCHIO	2
CLASSE ENERGETICA	C
CONSUMO ELETTRICO	Consumo di energia di 245 kWh all'anno, calcolo sulla base del risultato ottenuto in 24 ore in condizioni di prova normalizzate. Il consumo di currente reale dipende dalle condizioni d'uso e alla collocazione dell'apparecchio.
CAPACITÀ	206 L
TEMPERATURA REGOLABILE	5 – 18°C / 5 – 18°C
SBRINAMENTO	Sbrinamento automatico
CLASSE CLIMATICA	Classse climatica: N/SN Questo appearecchio è destinato ad essere utilizzato ad una temperature ambiente compresa tra i 10 °C (temperatura più bassa) e 32 °C (temperatura più alta).
LIVELLO DI RUMORE dB(A) RE 1 pW	39 dB(A)
TIPO DI INSTALLAZIONE	Inserimento in colonna

Questo apparecchio è destinato solamente alla conservazione di vini.

SCHEDA PRODOTTO EUROPEA

secondo il regolamento (UE) N°1060/2010

FRIGO CANTINA DI SERVIZIO

MARCA	AVINTAGE
RIFERIMENTO COMMERCIALE	AVI94X3Z
DATI ELETTRICI	220-240 V / 50 Hz
DIMENSIONI DEL PRODOTTO (L x P x A)	595 x 556 x 1230 mm
PESO NETTO	58 kg
CATEGORIA DELL'APPARECCHIO	2
CLASSE ENERGETICA	D
CONSUMO ELETTRICO	Consumo di energia di 304 kWh all'anno, calcolo sulla base del risultato ottenuo in 24 ore in condizioni di prova normalizzate. Il consumo di currente reale dipende dalle condizioni d'uso e alla collocazione dell'apparecchio.
CAPACITÀ	197 L
TEMPERATURA REGOLABILE	14 – 18°C / 5 – 11°C / 11 – 13°C
SBRINAMENTO	Sbrinamento automatico
CLASSE CLIMATICA	Classe climatica: N/SN Questo appearecchio è destinato ad essere utilizzato ad una temperature ambiente compresa tra i 10 °C (temperatura più bassa) e 32 °C (temperatura più alta).
LIVELLO DI RUMORE dB(A) RE 1 pW	43 dB(A)
TIPO DI INSTALLAZIONE	Inserimento in colonna

Questo apparecchio è destinato solamente alla conservazione di vini.
