MANUALE UTENTE AVI47XDZ - AVI48CDZ AVINTAGE

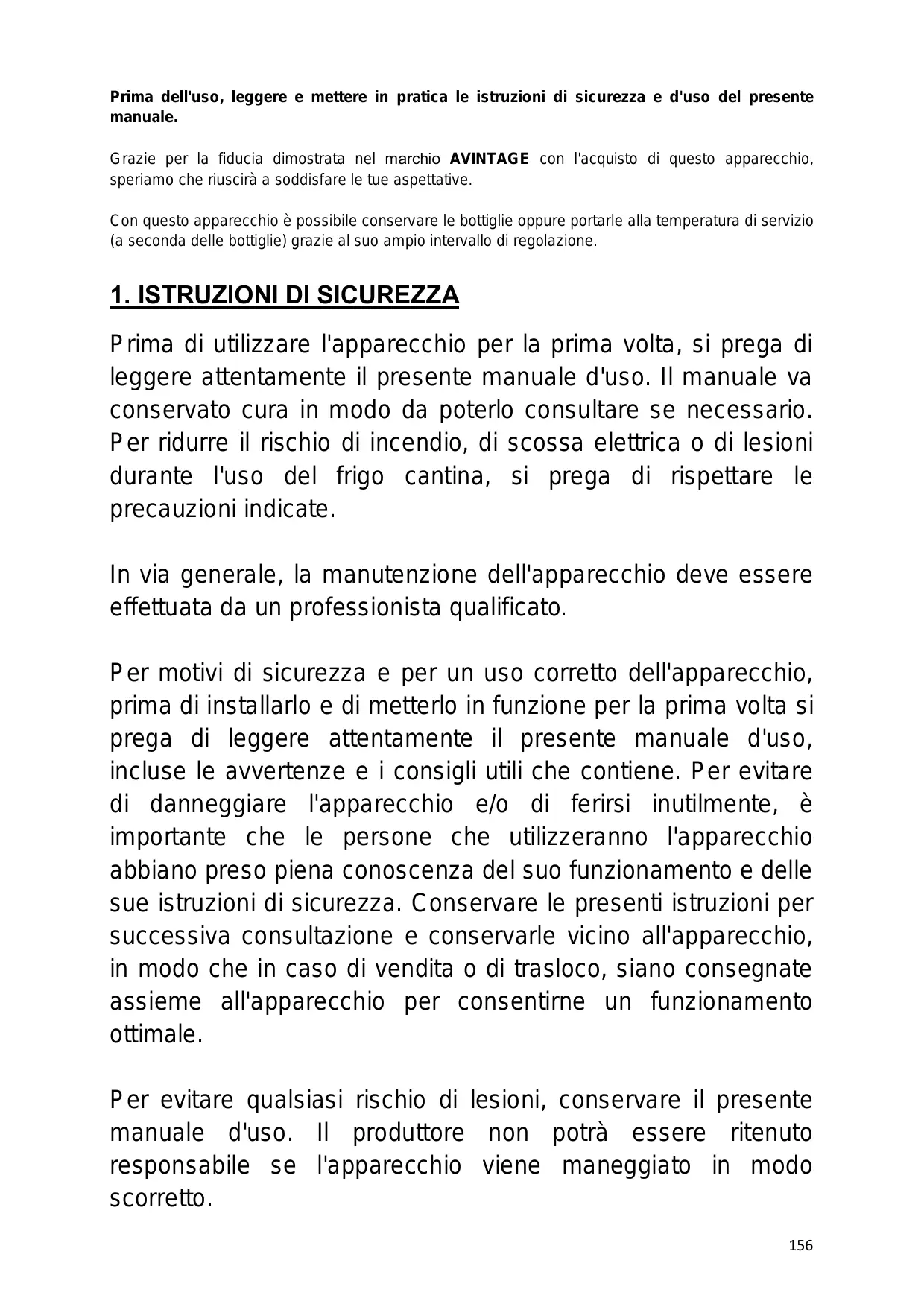

Prima dell'uso, leggere e mettere in pratica le istruzioni di sicurezza e d'uso del presente manuale. Grazie per la fiducia dimostrata nel marchio AVINTAGE con l'acquisto di questo apparecchio, speriamo che riuscirà a soddisfare le tue aspettative. Con questo apparecchio è possibile conservare le bottiglie oppure portarle alla temperatura di servizio (a seconda delle bottiglie) grazie al suo ampio intervallo di regolazione.

1. ISTRUZIONI DI SICUREZZA

Prima di utilizzare l'apparecchio per la prima volta, si prega di leggere attentamente il presente manuale d'uso. Il manuale va conservato cura in modo da poterlo consultare se necessario. Per ridurre il rischio di incendio, di scossa elettrica o di lesioni durante l'uso del frigo cantina, si prega di rispettare le precauzioni indicate. In via generale, la manutenzione dell'apparecchio deve essere effettuata da un professionista qualificato. Per motivi di sicurezza e per un uso corretto dell'apparecchio, prima di installarlo e di metterlo in funzione per la prima volta si prega di leggere attentamente il presente manuale d'uso, incluse le avvertenze e i consigli utili che contiene. Per evitare di danneggiare l'apparecchio e/o di ferirsi inutilmente, è importante che le persone che utilizzeranno l'apparecchio abbiano preso piena conoscenza del suo funzionamento e delle sue istruzioni di sicurezza. Conservare le presenti istruzioni per successiva consultazione e conservarle vicino all'apparecchio, in modo che in caso di vendita o di trasloco, siano consegnate assieme all'apparecchio per consentirne un funzionamento ottimale. Per evitare qualsiasi rischio di lesioni, conservare il presente manuale d'uso. Il produttore non potrà essere ritenuto responsabile se l'apparecchio viene maneggiato in modo scorretto.

Questo apparecchio è destinato esclusivamente ad uso domestico ed è previsto per la conservazione di bevande speciali ad una temperatura di conservazione più alta di quella di uno scomparto per prodotti freschi. In nessun caso questo apparecchio è destinato a conservare prodotti alimentari freschi. Verificare che la tensione dell'impianto elettrico della casa corrisponda a quella indicata sulla targa informativa: l'apparecchio deve essere collegato ad una presa di terra regolamentare. Riparazioni o collegamenti scorretti possono rappresentare un rischio per la sicurezza. Se si ha il minimo dubbio, far controllare il proprio impianto elettrico da un professionista. Per la tua protezione, questo apparecchio deve essere collegato correttamente ad una presa di terra. Non tagliare né togliere il filo di terra dal cavo di alimentazione fornito. Per motivi di sicurezza, non usare prolunghe. Se l'apparecchio si fosse rovinato (ad esempio per un forte urto) o danneggiato (sovratensione dovuta a fulmine, allagamento, incendio), può essere pericoloso utilizzarlo. Scollegare l'apparecchio dalla presa elettrica e farlo controllare da un riparatore professionista autorizzato. Per evitare pericoli, non sostituire da soli il cavo di alimentazione se rovinato. Contattare il proprio rivenditore, un centro assistenza autorizzato o un riparatore professionista. Questo apparecchio deve essere posizionato in modo che la presa a muro sia raggiungibile. Non spostare l'apparecchio una volta che è stato caricato con i vini perché la scocca potrebbe

deformarsi, oltre a dover fare delle riparazioni. I componenti elettrici non devono essere a vista.

Tenere i bambini lontano dall'apparecchio.

Non usare l'apparecchio all'esterno. Se si fosse sparso accidentalmente del liquido (rottura di una bottiglia, ecc.) sui componenti elettrici (motore, ecc.), scollegare immediatamente l'apparecchio dalla presa elettrica. Per evitare il rischio di incendio, di scossa elettrica o di lesioni, non immergere il cavo di alimentazione, la spina o l'apparecchio stesso in acqua o in qualsiasi altro liquido. Non toccare l'apparecchio con le mani bagnate. Collocare l'apparecchio lontano da fonti di calore e non esporlo direttamente alla luce del sole. Non far pendere il cavo di alimentazione da un tavolo e non metterlo a contatto con angoli taglienti o superfici calde. Per scollegare l'apparecchio dalla corrente, non tirare il cavo di alimentazione ma afferrarlo dalla spina. Verificare che la zona dove verrà installato l'apparecchio sia in grado di sostenerne il peso una volta caricato (una bottiglia da 75 cl pesa circa 1,3 kg). Il frigo cantina deve essere collocato su una superficie piana. Se deve essere appoggiato su un tappeto o sulla moquette, infilare sotto un supporto. Per evitare di danneggiare la cerniera della porta, aprirla completamente quando si estraggono i ripiani.

Sicurezza dei bambini e delle persone vulnerabili Questo apparecchio può essere utilizzato da bambini di età pari e superiore agli 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o senza esperienza e conoscenza a patto che vengano sorvegliati o istruiti sull'utilizzo dell'apparecchio in sicurezza e che capiscano i pericoli connessi all'utilizzo dell'apparecchio. La pulizia e la manutenzione non devono essere eseguite da bambini, salvo se di età superiore agli 8 anni e sotto sorveglianza. Conservare il materiale d'imballaggio fuori dalla portata dei bambini. Pericolo di soffocamento. Il rischio che i bambini possano rimanere intrappolati all'interno dell'apparecchio e soffocare non deve essere sottovalutato. Gli apparecchi da gettare o abbandonati rappresentano comunque un pericolo anche se vengono "lasciati in garage solo per qualche giorno". Quando l'apparecchio deve essere gettato via, staccare la spina dalla presa di corrente, tagliare il cavo di alimentazione (il più vicino possibile all'apparecchio) e smontare la porta per evitare che i bambini giocando prendano la scossa o si chiudano dentro l'apparecchio. Se l'apparecchio, dotato di una guarnizione magnetica sulla porta, deve sostituire un altro apparecchio dotato di chiusura a molla sulla porta o sulla cerniera, accertarsi di rendere inutilizzabile la chiusura a molla prima di gettare il vecchio apparecchio. In questo modo si evita che i bambini giocando restino intrappolati dentro l'apparecchio. Tenere l'apparecchio e il suo cavo fuori della portata dei bambini con meno di 8 anni.

Prima di gettare via il frigo cantina, ricordarsi di smontare la porta. Rimuovere anche i ripiani all'interno dell'apparecchio, in modo che i bambini non possano giocarci o salirci sopra. Istruzioni di sicurezza generali ATTENZIONE — Questo apparecchio è destinato a funzionare in un ambiente domestico o per usi simili quali: Le zone di cucina riservate al personale di negozi, fabbriche e altri ambienti professionali, Seconde case e luoghi usati da clienti di hotel, motel e altri ambienti residenziali,

Ristoranti e strutture simili, eccetto rivenditori. ATTENZIONE — Per evitare qualsiasi rischio dovuto all'instabilità dell'apparecchio, è importante fissarlo e montarlo seguendo le istruzioni di installazione. ATTENZIONE — Non riporre mai sostanze infiammabili come gli spray all'interno dell'apparecchio perché potrebbero fuoriuscire. ATTENZIONE — Se il cavo di alimentazione è danneggiato, bisogna farlo sostituire immediatamente dal produttore o da un rivenditore qualificato per evitare il rischio di scossa elettrica. ATTENZIONE — Tenere la ventilazione ben aperta e controllare che l'aria possa circolare liberamente dalle aperture, soprattutto se l'apparecchio è incassato in una parete. ATTENZIONE — Non usare apparecchiature elettriche all'interno dello scomparto, a meno che non siano del tipo consigliato dal produttore.

ATTENZIONE — Non danneggiare il circuito di refrigerazione. ATTENZIONE — Non usare apparecchi elettrici all'interno dell'apparecchio eccetto se permessi dal produttore. ATTENZIONE — Il gas refrigerante e il gas isolante sono infiammabili. Per lo smaltimento dell'apparecchio, conferirlo ad un centro per la raccolta differenziata o ad un'isola ecologica. Non esporre l'apparecchio alle fiamme. ATTENZIONE — Il gas refrigerante di quest'apparecchio è il R600a; non si deve riporre nel frigo cantina o vicino ad esso nessun prodotto infiammabile o esplosivo per evitare di provocare un incendio o un'esplosione. Liquido refrigerante Nel circuito refrigerante dell'apparecchio è impiegato come refrigerante l'isobutano (R600a). Si tratta di un gas naturale altamente infiammabile e quindi pericoloso per l'ambiente. Controllare che nessuno dei componenti del circuito di refrigerazione sia stato danneggiato durante il trasporto e l'installazione dell'apparecchio. Il refrigerante (R600a) è un liquido infiammabile. Attenzione: rischio di incendio Se il circuito di refrigerazione fosse danneggiato:

Evitare le fiamme libere e qualsiasi fonte di accensione. Ventilare bene il locale in cui si trova l'apparecchio. È pericoloso modificare in qualsiasi modo la composizione di questo apparecchio. Se il cavo elettrico viene danneggiato si può provocare un cortocircuito e/o una scossa elettrica.

Sicurezza elettrica Non possiamo essere ritenuti responsabili di eventuali incidenti causati da un'installazione elettrica mal effettuata. Il cavo di alimentazione non deve essere allungato. Non vanno usate prolunghe né adattatori né prese multiple. Controllare attentamente che la presa a muro non sia danneggiata. Una presa a muro in cattivo stato potrebbe causare il surriscaldamento dell'apparecchio e la sua esplosione. Accertarsi di poter raggiungere comodamente la presa a muro a cui è collegato l'apparecchio.

Non tirare mai il cavo di alimentazione.

Non eliminare mai la messa a terra.

Se la presa a muro è allentata, non collegare il cavo. Rischio di scossa elettrica o di incendio. Non si deve mai utilizzare l'apparecchio se il coperchio dell'illuminazione interna non è al suo posto. Scollegare l'apparecchio dalla corrente prima di sostituire la lampadina interna. Questo apparecchio funziona con corrente monofase 220~240V/50Hz. Se il cavo di alimentazione è danneggiato, non sostituirlo da soli ma rivolgersi al servizio assistenza. La spina elettrica deve poter essere facilmente raggiungibile ma comunque restare fuori dalla portata dei bambini. In caso di dubbi, rivolgersi per consiglio al proprio installatore.

Uso quotidiano Questo apparecchio è destinato solamente alla messa a temperatura di bottiglie di vino. Non conservare mai sostanze o liquidi infiammabili all'interno dell'apparecchio perché potrebbero provocare un'esplosione. Non far funzionare altre apparecchiature elettriche all'interno di questo apparecchio (mixer, gelatiere elettriche, ecc.). Per scollegare l'apparecchio dalla presa di corrente, estrarre la spina afferrandola con le mani e non tirare dal cavo. Non mettere oggetti caldi vicino ai componenti di plastica di questo apparecchio. Si devono rigorosamente rispettare le raccomandazioni del produttore relativa all'immagazzinamento dell'apparecchio. Fare riferimento alle relative istruzioni. L'apparecchio deve essere tenuto lontano da candele, lampade e altre fiamme libere per evitare il rischio di incendio. L'apparecchio è destinato a conservare delle bevande per un normale uso domestico come spiegato nel presente manuale d'uso. L'apparecchio è pesante. Fare attenzione quando lo si deve spostare. Se l'apparecchio è dotato di ruote, ricordarsi che servono soltanto per rendere più agevoli le piccole manovre. Non spostarlo per lunghi tragitti. Non usare mai l'apparecchio o i suoi elementi come punto d'appoggio. Non sovraccaricare gli scomparti dell'apparecchio per evitare la caduta di oggetti che possono danneggiarlo.

Attenzione: pulizia e manutenzione Prima di effettuare la manutenzione, l'apparecchio per togliere la corrente. scollegare

Non pulire l'apparecchio usando oggetti metallici, generatori di vapore, oli volatili, solventi organici o componenti abrasivi. Non pulire nessuna parte dell'apparecchio con prodotti infiammabili. I vapori possono creare un rischio di incendio o di esplosione. Non usare oggetti taglienti o appuntiti per togliere il ghiaccio, ma servirsi di un raschietto di plastica. Informazioni importanti per l'installazione

Evitare di collocare l'apparecchio in zone umide.

Tenere l'apparecchio lontano dalla luce diretta del sole e da fonti di calore (padelle, stufe, termosifoni, ecc.). L'esposizione diretta alla luce del sole può rovinare il rivestimento in acrilico, mentre le fonti di calore possono aumentare il consumo elettrico. Anche delle temperature ambiente eccessivamente fredde o calde possono causare il cattivo funzionamento dell'apparecchio. Collegare il frigo cantina solo ed esclusivamente ad una presa di corrente dotata di terra. In nessun caso si deve ridurre o eliminare il terzo spinotto della messa a terra del cavo di alimentazione. Tutte le eventuali domande riguardanti la potenza e/o la messa a terra devono essere rivolte ad un elettricista certificato o ad un centro assistenza autorizzato. Per effettuare i collegamenti elettrici in modo corretto, seguire attentamente le indicazioni contenute nel presente manuale d'uso.

Togliere l'apparecchio dall'imballo e ispezionarlo per controllare che non sia danneggiato. Non collegare l'apparecchio alla corrente se è danneggiato. Se si riscontrano dei danni, bisogna avvisare il punto vendita in cui è stato acquistato. In tal caso, conservare l'imballo. Si raccomanda di aspettare almeno 24 ore prima di collegare l'apparecchio alla corrente, in modo che il compressore sia ben alimentato con l'olio. Per evitare il rischio di surriscaldamento, è necessario che ci sia una buona circolazione dell'aria attorno all'apparecchio. Seguire attentamente le istruzioni di installazione fornite per garantire una ventilazione adeguata. Per quanto possibile, evitare che l'apparecchio tocchi le pareti e/o sia a contatto con elementi caldi (compressore, condensatore) per evitare il rischio di incendio. Rispettare sempre tutte le istruzioni di installazione. L'apparecchio non deve essere collocato vicino a termosifoni o fornelli. Dopo aver installato l'apparecchio, controllare di avere libero accesso alle prese. Risparmio energetico Per limitare il consumo di energia elettrica dell'apparecchio: Installarlo in un luogo adatto (vedi capitolo "Istruzioni d'installazione").

Tenere le porte aperte il meno possibile. Per un funzionamento ottimale dell'apparecchio, ricordarsi di pulire periodicamente il condensatore (vedi capitolo "Pulizia e manutenzione").

Controllare periodicamente le guarnizioni delle porte e verificare che chiudano sempre bene. In caso contrario, rivolgersi al servizio assistenza. Risoluzione dei problemi Tutti gli interventi elettrici devono essere effettuati da un tecnico qualificato e competente. Per qualsiasi riparazione, rivolgersi ad un Centro Riparazioni Autorizzato e richiedere l'uso solo di pezzi di ricambio originali. Questo apparecchio è destinato solo ad un uso domestico. Il produttore non può essere ritenuto responsabile in caso di altro utilizzo. R600a Istruzioni di sicurezza Attenzione — Non ostruire nessuna griglia di ventilazione dell'apparecchio, controllare che le aperture di aerazione siano sempre libere. Attenzione — Non conservare all'interno dell'apparecchio sostanze esplosive come le bombolette spray con gas infiammabile. Attenzione — Non dell'apparecchio. danneggiare

circuito frigorifero Attenzione — Le unità di refrigerazione funzionano con isobutano (R600a); non possono essere collocate in una zona con fonti di accensione (per esempio contatti elettrici staccati o se il fluido frigorifero possa raccogliersi in caso di perdite). Il

tipo di fluido frigorifero è indicato sulla targhetta informativa applicata sull'apparecchio. Attenzione — Non usare apparecchiature elettriche all'interno degli scomparti dell'apparecchio, a meno che non siano del tipo consigliato dal produttore. Questo apparecchio è conforme a tutte le direttive europee vigenti e alle loro eventuali modifiche ed è conforme in particolare alle seguenti norme: 2011/65/UE (ROHS) 2014/35/UE relativa alla sicurezza elettrica 2014/30/UE relativa alla compatibilità elettromagnetica 643/2009/CE relative all'etichettatura energetica

Maniglia Porta in vetro Guarnizione Copri-ventola Ripiano Pannello dei comandi Ripiano per presentazione Piedini

Maniglia Porta in vetro Guarnizione Copri-ventola Ripiano Pannello dei comandi Ripiano per presentazione Piedini

Maniglia Porta in vetro Guarnizione Copri-ventola Ripiano Pannello dei comandi Ripiano per presentazione Piedini

3. TARGHETTA INFORMATIVA

Qui sotto è illustrato l'esempio di una targhetta informativa: La targhetta informativa incollata all'interno o sul retro dell'apparecchio (a seconda del modello) contiene tutte le caratteristiche tecniche del frigo cantina. Consigliamo di annotare il numero di serie su questo libretto prima dell'installazione, per ulteriore riferimento (intervento tecnico, richiesta di assistenza, ecc.). Una volta che l'apparecchio sarà installato o riempito infatti, riuscire ad arrivare alla targhetta informativa sarà piuttosto complicato.

ATTENZIONE: senza le informazioni indicate sulla targhetta, non potrà essere fornita nessuna assistenza.

4. ISTRUZIONI DI INSTALLAZIONE

Prima di utilizzare il frigo cantina Rimuovere l'imballo esterno ed interno. Lasciare l'apparecchio a riposo in posizione verticale per circa 24 ore prima di metterlo in funzione. Così facendo, si limiterà la possibilità di un eventuale malfunzionamento del sistema di raffreddamento dovuto al trasporto. Pulire l'interno del frigo cantina con un panno morbido pulito e acqua tiepida. Quando si installa l'apparecchio, scegliere un locale adatto. Si raccomanda di essere di almeno 2 persone per spostare e installare il cantina. Fare attenzione a non appendere il dispositivo con il rischio di provocare lesioni (schiena, ecc). Posizionare l'apparecchio su un pavimento abbastanza resistente da sostenerlo quando è completamente carico. Regolare i piedini del frigo cantina per livellarlo. È necessario lasciare una ventilazione appropriata, non ostruire pertanto le uscite dell'aria. Questo apparecchio non è destinato ad essere collocato in luoghi come un garage, un seminterrato o simili. Questo apparecchio è destinato solo all'uso in interno. Questo frigo cantina è destinato all'inserimento in colonna. Collegare il frigo cantina ad un'unica presa e accertarsi di avere livellato correttamente e regolato l'orizzontalità del frigo cantina (si consiglia di usare una livella a bolla). Questo eviterà movimenti dovuti all'instabilità che possono provocare rumore e vibrazioni, garantendo così la perfetta tenuta della porta. Questo apparecchio è destinato solamente alla conservazione di vini. Questo apparecchio usa un gas refrigerante infiammabile; fare quindi attenzione a non danneggiare il tubo di raffreddamento durante il trasporto. Attenzione Le bottiglie vanno conservate chiuse. Non caricare eccessivamente l'apparecchio. Non aprire la porta più del necessario. Non coprire i ripiani con dei fogli di alluminio o con qualsiasi altro materiale che possa impedire una buona circolazione dell'aria. Se il frigo cantina deve essere lasciato vuoto per un lungo periodo di tempo, suggeriamo di scollegare l'apparecchio della corrente e, dopo averlo pulito accuratamente, di lasciare la porta semiaperta per far circolare l'aria ed evitare la formazione di muffa e odori. ATTENZIONE: tenere lontano l'apparecchio da qualsiasi sostanza che possa comportare un rischio di incendio.

Intervalli di temperatura ambiente Questo apparecchio è indicato per l'uso in locali con una temperatura ambiente ben specifica; la classe climatica è indicata sulla targhetta informativa. CLASSE SIMBOLO

Da +16 °C a +43 °C Schemi di incasso La porta del frigo cantina garantisce una quasi perfetta tenuta dell'installazione una volta incassato. ATTENZIONE: per tutti questi modelli, va tenuto bene in considerazione lo spazio necessario per l'ingresso e l'uscita dell'aria. L'aria calda deve essere condotta dall'areazione verso la parete posteriore del frigo cantina e poi espulsa verso l'alto. I canali di ventilazione devono misurare almeno 200 cm² di sezione trasversale. Avvertenza: per garantire il corretto funzionamento dell'apparecchio, le griglie di areazione non devono mai essere ostruite né coperte.

Montaggio della maniglia L'apparecchio è dotato di una maniglia in acciaio inossidabile. Per montarla, basta avvitarla alla porta con le viti fornite seguendo la figura qui sotto; prima bisogna togliere la guarnizione magnetica. Dopo aver avvitato correttamente la maniglia, rimettere delicatamente in sede la guarnizione. Accertarsi che la guarnizione permetta la completa tenuta del frigo cantina. ATTENZIONE: non stringere troppo forte le viti. Reversibilità della porta Se si vuole invertire il senso di apertura della porta, che in origine è da sinistra a destra (maniglia a sinistra), seguire la procedura descritta di seguito.

10) 11) 12) 13) 14) Viti Coprivite Spina della cerniera superiore Cerniera superiore destra Porta in vetro Cerniera superiore sinistra Cerniera inferiore Spina della cerniera inferiore Viti Frigo cantina Viti Cerniera inferiore Viti Parte inferiore del frigo cantina

IMPORTANTE: tutti i pezzi che vengono tolti devono essere conservati per il rimontaggio della porta.

1. Chiudere la porta e togliere il coprivite n°2. Svitare la spina della cerniera superiore n°3 e della

cerniera inferiore n°8. Fare attenzione a tenere saldamente la porta dopo aver tolto questi elementi per evitare che non cada e/o di ferirsi (Fig. 1 e 2).

2. Tirare verso il basso per rimuovere la porta in vetro e metterla su una superficie imbottita per

evitare di rigarla o danneggiarla.

3. Togliere la cerniera superiore destra n°4 svitando le quattro viti n°1; prendere la cerniera superiore

sinistra n°6 dal sacchetto di plastica che contiene le istruzioni del frigo cantina, quindi montare questo pezzo nel punto previsto (Fig. 1).

4. Togliere la cerniera inferiore n°7 svitando le quattro viti n°9. Rigirare questo pezzo per

riposizionarlo sul lato opposto del frigo cantina, in basso a sinistra (Fig. 2).

5. Prendere la porta in vetro facendo molta attenzione e rovesciarla delicatamente di 180°, quindi

riposizionarla sul frigo cantina. Fissare le spine di cerniera n°3 e n°8 sulla cerniera superiore n°6 e su quella inferiore n°7 dopo aver collocato quest'ultime sulla porta. Controllare che i distanziali sui quali poggiano le spine delle cerniere siano ben al loro posto.

6. Controllare il livellamento della porta regolando le viti usate per fissare la cerniera superiore e

Si raccomanda di installare l'apparecchio in un locale la cui temperatura ambiente sia compresa tra 10 e 32 °C. Se la temperatura ambiente è superiore o inferiore a quella raccomandata, il rendimento dell'apparecchio può esserne influenzato e potrebbe non essere possibile ottenere la temperatura tra 5-18 °C o 14-18 °C/5-11 °C/11-13°C (a seconda del modello). Regolazione della temperatura AVI47XDZ AVI48CDZ AVI81XDZ AVI82CDZ

Pulsante luce Pulsante selezione di zona Display di visualizzazione Pulsante per aumentare la temperatura Pulsante per abbassare la temperatura Per accendere o spegnere il frigo cantina, premere contemporaneamente i tasti 1 e 2. Per cambiare l'unità di misura della temperatura, premere contemporaneamente i 2 pulsanti di regolazione della temperatura per 5 secondi. Sul display comparirà l'unità di temperatura selezionata (°C o °F). È possibile regolare la temperatura grado per grado; la regolazione della temperatura viene fatta con i tasti che si trovano sulla destra dell'indicatore della temperatura. Prima però bisogna scegliere la zona da regolare premendo il pulsante 2. L'intervallo di temperatura di questo frigo cantina va dai 5 °C ai 18 °C in ciascuna zona. Per accendere o spegnere la luce interna, premere il pulsante . La luce (a LED) è adatta alla conservazione dei vini. Si consiglia tuttavia di spegnere la luce durante l'uso normale.

Zona inferiore del frigo cantina

” pulsante Per accendere/spegnere l'apparecchio. Tenere premuto il pulsante per circa 5 secondi.

” pulsante Per accendere o spegnere la luce interna.

” pulsante Premendo questo pulsante, la temperatura aumenterà di 1 °C o 1 °F.

” pulsante Premendo questo pulsante, la temperatura si abbasserà di 1 °C o 1 °F. L'intervallo di temperatura di questo frigo cantina va dai 14 °C ai 18 °C nella zona superiore, e dai 5 °C ai 11 °C nella zona centrale, mentre dagli 11 °C ai 13°C nel compartimento inferiore. Per cambiare l'unità di misura della temperatura, premere contemporaneamente i 2 pulsanti di regolazione della temperatura per 5 secondi. Sul display comparirà l'unità di temperatura selezionata (°C o °F). Visualizzazione della temperatura Durante il funzionamento normale, il display della temperatura indica la temperatura all’interno dell’apparecchio. Tale temperatura non è quella che si è scelta e può variare a seconda dei cicli di raffreddamento o di arresto dell’apparecchio. Queste variazioni permettono invece di ottenere, facendo la media, la temperatura che si è selezionata. Il display della temperatura lampeggerà se:

È stata impostata una temperatura diversa

La temperatura in uno dei compartimenti supera di 5 °C quella inizialmente impostata. Il lampeggiamento permette di avvertire l’utilizzatore nel caso in cui la temperatura aumentasse o diminuisce in modo anomalo NOTA: al primo utilizzo o dopo aver messo in funzione il frigo cantina dopo un lungo periodo di inutilizzo, la temperatura interna non sarà subito quella visualizzata sul display. Bisognerà infatti aspettare alcune ore per la messa a temperatura del frigo cantina in modo da avere una temperatura uniforme. Per evitare un eccesso di condensa quando la temperatura ambiente è superiore a 28 °C, non abbassare la temperatura al di sotto di 7 °C.

IMPORTANTE: dopo aver scollegato dalla corrente o spento l’apparecchio, o dopo un’interruzione di corrente, è obbligatorio aspettare 5 minuti prima di riaccenderlo. In caso contrario, il frigo cantina non si avvierà. IMPORTANTE: la temperatura selezionata per il compartimento in basso deve sempre essere superiore a quella del compartimento in alto.

Sistema di climatizzazione Secondo il parere degli specialisti, la temperatura ideale di conservazione dei vini si aggira a circa 12 °C, restando in una forchetta che va da 10 °C a 14 °C. Non va confusa con la temperatura di servizio, la quale varia a seconda del tipo di vino da 5 a 18 °C. È soprattutto fondamentale evitare brusche variazioni della temperatura. Progettato da specialisti per i conoscitori di vini, questo apparecchio, diversamente da un semplice frigo, tiene conto di quanto i grandi cru siano sensibili alle brusche variazioni di temperatura e garantisce un controllo preciso di una temperatura media costante. Sistema antivibrazioni Il compressore frigorifero è dotato di ammortizzatori speciali (silent-block) e il vano interno è isolato dalla scocca da uno spesso strato di schiuma di poliuretano. Queste caratteristiche consentono di evitare la trasmissione delle vibrazioni ai vini. Sistema anti-UV La luce accelera l'invecchiamento dei vini. Nei nostri frigo cantina a porta piena, i vini sono naturalmente riparati, ovviamente se si evita di aprire l'apparecchio troppo spesso. Questo modello con porta a vetro è stato sottoposto ad un trattamento particolare che filtra i raggi ultravioletti nocivi; i vini quindi sono completamente riparati dalla luce. Sbrinamento L'apparecchio è dotato di un ciclo automatico di sbrinamento. Durante l'arresto del ciclo di raffreddamento, le superfici refrigerate dell'apparecchio verranno sbrinate automaticamente. L'acqua di sbrinamento formatasi viene scaricata in una vaschetta di evaporazione della condensa, situata sul retro dell'apparecchio vicino al compressore. Sarà il calore prodotto dal compressore a far evaporare la condensa raccolta nella vaschetta. Ripiani Per evitare di danneggiare la guarnizione della porta, accertarsi che sia completamente aperta prima di estrarre i ripiani per mettere o prendere le bottiglie. Per accedere più facilmente al contenuto dei ripiani, fare scorrere il ripiano verso l'esterno di circa 1/3. I ripiani sono comunque studiati con un fermo d'arresto su ogni lato per evitare che le bottiglie cadano. Per togliere o posizionare i ripiani, spostare il ripiano fino a quando i suoi intagli non sono allineati con i fermi di plastica. Sollevare il ripiano. Quando si rimette a posto il ripiano, accertarsi di riposizionarlo correttamente.

Modalità silenziosa I frigo cantina sono studiati per conservare i vini in perfette condizioni per lunghi periodi in completa sicurezza. Tuttavia, i sistemi a freddo ventilato possono provocare sgradevoli rumori. È il motivo per cui la modalità silenziosa è preimpostata in fabbrica. È tuttavia possibile disattivare la modalità silenziosa e passare al freddo ventilato premendo per 5 sec il tasto . Il frigo cantina emetterà 5 segnali sonori a conferma del passaggio in modalità freddo ventilato. All’inverso, per disattivare la modalità freddo ventilato e ritornare alla modalità silenziosa di default, tenere di nuovo premuto il tasto per 5 sec. Il frigo cantina emetterà 3 segnali sonori a conferma del passaggio in modalità silenziosa.

Le quantità massime dichiarate di carico di bottiglie sono fornite a titolo indicativo come configurazione di fabbrica; non hanno valore contrattuale ma servono soltanto (come la capacità in litri dei frigoriferi) per avere un'idea delle dimensioni dell'apparecchio. Corrispondono a dei test effettuati con una bottiglia campione: la bottiglia tipo "bordolese tradizionale 75 cl" (la normalizzazione riconosce per ogni forma di bottiglie un'origine geografica: bordolese, borgognona, ad anfora tipica della Provenza, ecc. e un tipo: normale, pesante, alleggerita, affusolata, ecc., ognuna con il suo proprio diametro e altezza). In realtà, è possibile inserire, al limite, più bottiglie dello stesso tipo impilate senza usare i ripiani, ma un "cantina diversificata" è formata da una gran varietà di bottiglie e l'aspetto della "praticità" nella gestione quotidiana di un frigo cantina ne limita il carico. Pertanto il carico reale sarà probabilmente un po' meno del massimo dichiarato. Tipi di bottiglie: Qui possiamo vedere 4 tipi di bottiglie da 75 cl, borgognona e bordolese, di varie dimensioni. Esistono molti altri tipi, di varie capacità e forme. A titolo d'esempio, se si carica un frigo cantina solo con bottiglie borgognone, si potrà notare di essere di circa il 30% al di sotto della quantità iniziale calcolata per delle bordolesi.

Tipi di disposizione Rovesciata collo contro collo: Notare la differenza di profondità! Rovesciata collo tra i corpi: Carico maggiorato Esempi di temperatura di servizio Da rispettare per le degustazioni in modo da poter assaporare tutta la ricchezza aromatica dei vini! Le opinioni possono variare, così come la temperatura ambiente, ma solitamente si considera: Vini pregiati Bordeaux – Rossi 16 – 17 °C Vini pregiati di Borgogna – Rossi 15 – 16 °C Grandi cru bianchi secchi 14 – 16 °C Rossi leggeri, fruttati, giovani 11 – 12 °C Rosati di Provenza, vini novelli 10 – 12 °C Bianchi secchi e vini tipici rossi 10 – 12 °C Vini tipici bianchi 8 – 10 °C Champagne 7 – 8 °C Vini liquorosi 6 °C

8. PULIZIA E MANUTENZIONE

Prima di pulire l'apparecchio (operazione da fare regolarmente), scollegare l'apparecchio togliendo la spina dalla presa di corrente o staccando il fusibile da cui dipende. Consigliamo prima del primo utilizzo e in seguito regolarmente, di pulire l'interno e l'esterno (lato frontale, fianchi e piano superiore) con acqua tiepida e detersivo delicato. Risciacquare con acqua pulita e lasciare asciugare totalmente prima di ricollegare l'apparecchio alla corrente. Per la pulizia non vanno usati solventi né prodotti abrasivi. La prima volta che si accende l'apparecchio, è possibile che emani degli odori residui. In tal caso, far funzionare l'apparecchio a vuoto per alcune ore impostando la temperatura più fredda. Il freddo eliminerà gli eventuali odori. In caso di interruzione della corrente Nella maggior parte dei casi, la corrente viene ripristinata in fretta. Un'interruzione di 1 o 2 ore non modificherà la temperatura del frigo cantina. Per proteggere i vini durante le interruzioni di corrente, evitare il più possibile di aprire la porta. In caso di interruzione di corrente molto prolungata, prendere le misure necessarie per proteggere i vini. Se l'apparecchio è stato scollegato dalla presa, è stato spento o c'è stata un'interruzione di corrente, bisognerà aspettare 3-5 minuti prima di riaccenderlo. Se si prova ad accenderlo prima, il compressore si metterà in funzione solo dopo 3/5 minuti (se la temperatura lo necessita). Al primo avvio e dopo un arresto prolungato del frigo cantina, è possibile che al momento del riavvio le temperature impostate e quelle visualizzate non corrispondano. È normale. Bisognerà aspettare alcune ore prima che le temperature si ristabilizzino.

Se si va in vacanza Vacanze brevi: lasciare il frigo cantina in funzione se ci si assenta per meno di 3 settimane. Vacanze lunghe: se l'apparecchio non sarà utilizzato per diversi mesi, togliere tutte le bottiglie e tutti gli accessori, spegnere l'apparecchio e scollegarlo dalla presa della corrente. Pulire e asciugare accuratamente l'interno e l'esterno dell'apparecchio. Lasciare anche la porta aperta, bloccandola se necessario, per evitare la formazione di condensa, odori, muffa. Spostamento del frigo cantina Scollegare il frigo cantina prima di qualsiasi operazione. Togliere tutte le bottiglie presenti nel frigo cantina e fissare gli elementi mobili. Per evitare di danneggiare le viti di livellamento dei piedini, avvitarle a fondo nella loro base. Chiudere completamente la porta. Spostare l'apparecchio preferibilmente in posizione verticale o controllare le scritte sull'imballo per il senso nel quale può essere coricato l'apparecchio. Proteggere inoltre l'apparecchio con una coperta o un tessuto simile.

9. IN CASO DI GUASTI

Nonostante tutta la cura e l'attenzione che mettiamo nel fabbricare i nostri prodotti, l'eventualità di un guasto non può essere completamente esclusa. Prima di contattare il servizio assistenza del proprio rivenditore, si prega comunque di fare prima questi controlli: La spina elettrica è inserita correttamente Non è saltata la corrente La causa del guasto non è tra quelle descritte nella tabella alla fine di questo manuale. IMPORTANTE: se il cavo di alimentazione fornito fosse danneggiato, deve essere sostituito dal produttore, da un servizio assistenza autorizzato del marchio o dal rivenditore. In ogni caso, deve essere sostituito da personale qualificato per evitare rischi di lesioni. SE QUESTI CONTROLLI NON RISOLVONO LA SITUAZIONE, CONTATTARE IL SERVIZIO ASSISTENZA DEL PROPRIO RIVENDITORE. ATTENZIONE! Scollegare la spina dalla presa di corrente a muro prima di effettuare la pulizia o delle riparazioni!

In molti casi è possibile risolvere dei semplici problemi del frigo cantina senza doversi rivolgere al servizio assistenza. Provare a seguire i consigli forniti qui sotto. PROBLEMA Il frigo cantina non si accende Il frigo cantina non raffredda abbastanza

Il compressore continua ad accendersi e spegnersi La luce non funziona Vibrazioni Il frigo cantina è molto rumoroso

La porta non chiude bene Errore di visualizzazione LED La ventola non funziona Codici errore EL o EH

POSSIBILE CAUSA La spina non è inserita. Il pulsante Start/Stop è sulla posizione stop. È saltato un fusibile nell'impianto elettrico. Controllare la temperatura impostata. La temperatura esterna è superiore alla temperatura di utilizzo del frigo cantina. Il frigo cantina è stato aperto troppo spesso. Il frigo cantina non è ben chiuso. La guarnizione della porta non tiene più. Non c'è abbastanza spazio libero attorno all'apparecchio. La temperatura esterna è troppo alta. Sono state messe troppe bottiglie nel frigo cantina. La porta del frigo cantina è stata aperta troppo spesso. La porta non è ben chiusa. L'impostazione non è stata fatta correttamente. La guarnizione della porta non tiene più. La spina non è inserita. È saltato un fusibile nell'impianto elettrico. Il LED è guasto/saltato; contattare il servizio assistenza. Il pulsante della luce è su stop. Accertarsi che il frigo cantina sia ben livellato. Un rumore simile ad acqua che circola è dovuto al gas refrigerante ed è assolutamente normale. Alla fine del ciclo del compressore, si sente un rumore di acqua che circola. Contrazioni ed espansioni delle pareti interne possono provocare dei colpi. Il frigo cantina non è livellato. Il frigo cantina non è livellato. La guarnizione della porta è sporca o rovinata. I ripiani non sono posizionati bene. Una parte del contenuto impedisce alla porta di chiudersi. Bassa qualità di visualizzazione. Non compare il valore della temperatura. In questo caso rivolgersi ad un professionista qualificato. Ad un professionista qualificato. Problema col sensoreivolgersi al servizio assistenza del proprio rivenditore.

Sostituzione della lampada di illuminazione È costituita da diodi elettroluminescenti (LED). Questo tipo di diodo non può essere sostituito dall'utilizzatore. La durata di vita dei LED è solitamente tale da non necessitare la loro sostituzione. Se tuttavia, malgrado la cura con cui è stato costruito il frigo cantina, i LED dovessero essere difettosi, rivolgersi al proprio servizio assistenza per l'intervento.

11. PROTEZIONE DELL'AMBIENTE

Questo prodotto è conforme alla Direttiva UE 2012/19/CE relativa ai rifiuti di apparecchi elettrici ed elettronici (RAEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, si aiuta a prevenire le potenziali conseguenze negative per l'ambiente e la salute dell'uomo che potrebbero derivare da trattamenti non appropriati dei rifiuti di questo prodotto. Il simbolo del cassonetto barrato apposto sull'apparecchio significa che una volta giunto a fine vita, non deve essere gettato assieme agli altri rifiuti domestici. Dovrà essere conferito ad un centro per la raccolta differenziata di apparecchi elettrici e/o elettronici oppure, se si acquista un apparecchio equivalente, al rivenditore del nuovo apparecchio. L'utilizzatore è responsabile del conferimento dell'apparecchio a fine vita alle strutture di raccolta dei rifiuti idonee. Una raccolta differenziata ed appropriata, allo scopo di inviare l'apparecchio non utilizzato al riciclaggio, al trattamento e ad uno smaltimento ecosostenibile, contribuisce ad evitare i possibili effetti nocivi sull'ambiente e sulla salute dell'uomo ed a favorire il riciclaggio dei materiali di cui è fatto il prodotto. Per ottenere informazioni più dettagliate sui sistemi di raccolta differenziata disponibili, rivolgersi al proprio servizio comunale di smaltimento dei rifiuti oppure al negozio in cui si è acquistato l'apparecchio.

Al fine del continuo miglioramento dei nostri prodotti, ci riserviamo la possibilità di modificare le caratteristiche tecniche senza preavviso. Le garanzie dei prodotti del marchio AVINTAGE sono stabilite esclusivamente dai distributori che abbiamo scelto. Nessun elemento contenuto nel presente manuale può essere interpretato come una garanzia supplementare. FRIO ENTREPRISE non può essere ritenuta responsabile per errori o omissioni tecniche e di redazione eventualmente presenti in questo manuale. Documento senza valore contrattuale.

secondo il regolamento (UE) N°1060/2010

CONSUMO ELETTRICO Consumo di energia di 190 kWh all'anno, calcolato sulla base del risultato ottenuto in 24 ore in condizioni di prova normalizzate. Il consumo di corrente reale dipende dalle condizioni d'uso e dalla collocazione dell'apparecchio. CAPACITÀ 124,4 L TEMPERATURA REGOLABILE 5 – 18°C / 5 – 18°C SBRINAMENTO Sbrinamento automatico CLASSE CLIMATICA Classe climatica: N/SN Questo apparecchio è destinato ad essere utilizzato ad una temperatura ambiente compresa tra i 10 °C (temperatura più bassa) e 32 °C (temperatura più alta). LIVELLO DI RUMORE dB(A) RE 1 pW 41 dB(A)

TIPO DI INSTALLAZIONE

Inserimento in colonna Questo apparecchio è destinato solamente alla conservazione di vini.

secondo il regolamento (UE) N°1060/2010

CONSUMO ELETTRICO Consumo di energia di 190 kWh all'anno, calcolato sulla base del risultato ottenuto in 24 ore in condizioni di prova normalizzate. Il consumo di corrente reale dipende dalle condizioni d'uso e dalla collocazione dell'apparecchio. CAPACITÀ 124,4 L TEMPERATURA REGOLABILE 5 – 18°C / 5 – 18°C SBRINAMENTO Sbrinamento automatico CLASSE CLIMATICA Classe climatica: N/SN Questo apparecchio è destinato ad essere utilizzato ad una temperatura ambiente compresa tra i 10 °C (temperatura più bassa) e 32 °C (temperatura più alta). LIVELLO DI RUMORE dB(A) RE 1 pW 41 dB(A)

TIPO DI INSTALLAZIONE

Inserimento in colonna Questo apparecchio è destinato solamente alla conservazione di vini.

secondo il regolamento (UE) N°1060/2010

CONSUMO ELETTRICO Consumo di energia di 245 kWh all'anno, calcolato sulla base del risultato ottenuto in 24 ore in condizioni di prova normalizzate. Il consumo di corrente reale dipende dalle condizioni d'uso e dalla collocazione dell'apparecchio. CAPACITÀ 206 L TEMPERATURA REGOLABILE 5 – 18°C / 5 – 18°C SBRINAMENTO Sbrinamento automatico CLASSE CLIMATICA Classe climatica: N/SN Questo apparecchio è destinato ad essere utilizzato ad una temperatura ambiente compresa tra i 10 °C (temperatura più bassa) e 32 °C (temperatura più alta). LIVELLO DI RUMORE dB(A) RE 1 pW 39 dB(A)

TIPO DI INSTALLAZIONE

Inserimento in colonna Questo apparecchio è destinato solamente alla conservazione di vini.

secondo il regolamento (UE) N°1060/2010

CONSUMO ELETTRICO Consumo di energia di 245 kWh all'anno, calcolato sulla base del risultato ottenuto in 24 ore in condizioni di prova normalizzate. Il consumo di corrente reale dipende dalle condizioni d'uso e dalla collocazione dell'apparecchio. CAPACITÀ 206 L TEMPERATURA REGOLABILE 5 – 18°C / 5 – 18°C SBRINAMENTO Sbrinamento automatico CLASSE CLIMATICA Classe climatica: N/SN Questo apparecchio è destinato ad essere utilizzato ad una temperatura ambiente compresa tra i 10 °C (temperatura più bassa) e 32 °C (temperatura più alta). LIVELLO DI RUMORE dB(A) RE 1 pW 39 dB(A)

TIPO DI INSTALLAZIONE

Inserimento in colonna Questo apparecchio è destinato solamente alla conservazione di vini.

secondo il regolamento (UE) N°1060/2010

CONSUMO ELETTRICO Consumo di energia di 304 kWh all'anno, calcolato sulla base del risultato ottenuto in 24 ore in condizioni di prova normalizzate. Il consumo di corrente reale dipende dalle condizioni d'uso e dalla collocazione dell'apparecchio. CAPACITÀ 197 L TEMPERATURA REGOLABILE 14 – 18°C / 5 – 11°C / 11 – 13°C SBRINAMENTO Sbrinamento automatico CLASSE CLIMATICA Classe climatica: N/SN Questo apparecchio è destinato ad essere utilizzato ad una temperatura ambiente compresa tra i 10 °C (temperatura più bassa) e 32 °C (temperatura più alta). LIVELLO DI RUMORE dB(A) RE 1 pW 43 dB(A)

TIPO DI INSTALLAZIONE

Inserimento in colonna Questo apparecchio è destinato solamente alla conservazione di vini.
