MANUAL DE USUARIO AVI47XDZ - AVI48CDZ AVINTAGE

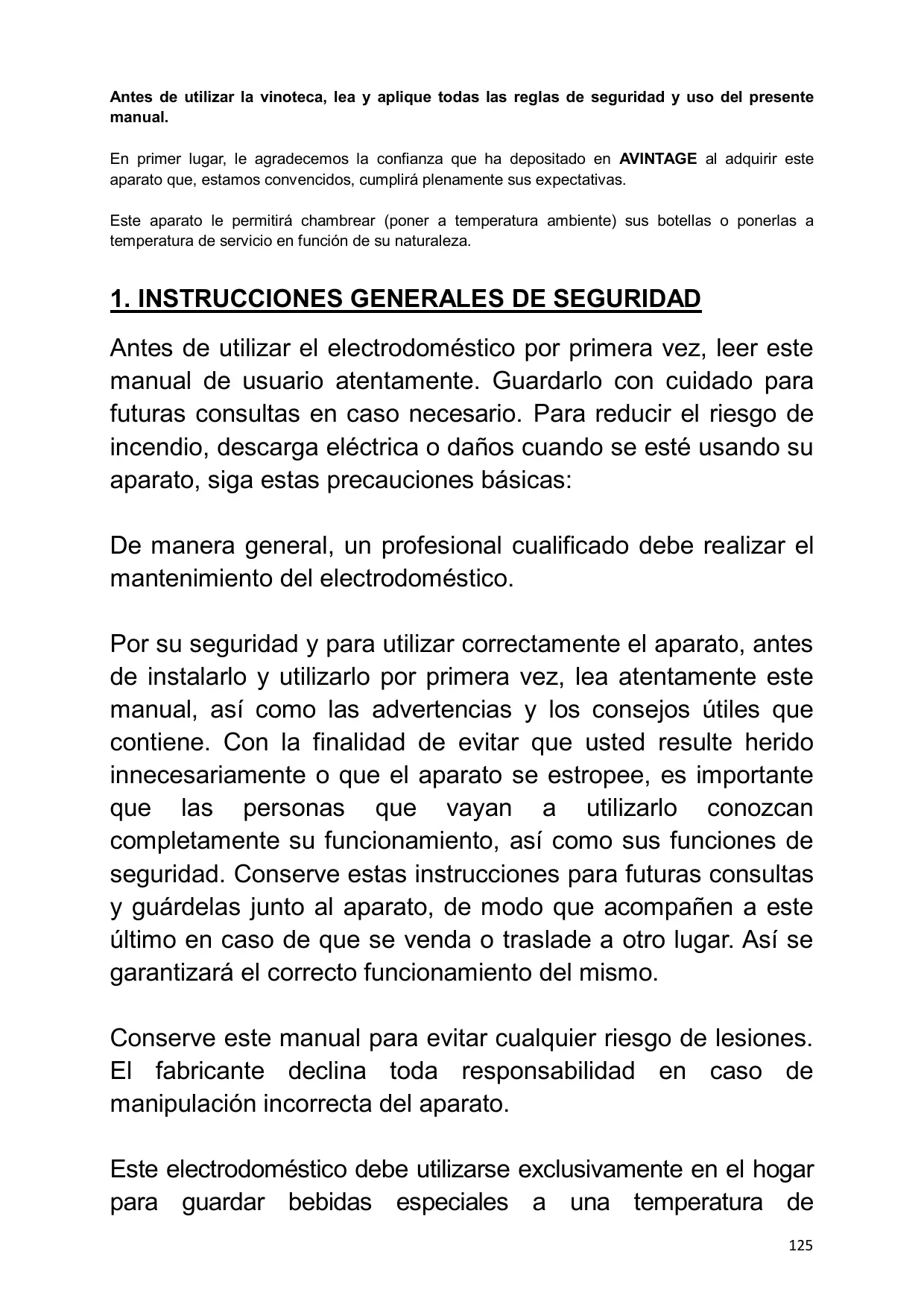

SP – MANUAL DE UTILIZACION
Antes de utilizar la vinoteca, lea y aplique todas las reglas de seguridad y uso del presente manual. En primer lugar, le agradecemos la confianza que ha depositado en AVINTAGE al adquirir este aparato que, estamos convencidos, cumplirá plenamente sus expectativas. Este aparato le permitirá chambrear (poner a temperatura ambiente) sus botellas o ponerlas a temperatura de servicio en función de su naturaleza.
1. INSTRUCCIONES GENERALES DE SEGURIDAD
Antes de utilizar el electrodoméstico por primera vez, leer este manual de usuario atentamente. Guardarlo con cuidado para futuras consultas en caso necesario. Para reducir el riesgo de incendio, descarga eléctrica o daños cuando se esté usando su aparato, siga estas precauciones básicas: De manera general, un profesional cualificado debe realizar el mantenimiento del electrodoméstico. Por su seguridad y para utilizar correctamente el aparato, antes de instalarlo y utilizarlo por primera vez, lea atentamente este manual, así como las advertencias y los consejos útiles que contiene. Con la finalidad de evitar que usted resulte herido innecesariamente o que el aparato se estropee, es importante que las personas que vayan a utilizarlo conozcan completamente su funcionamiento, así como sus funciones de seguridad. Conserve estas instrucciones para futuras consultas y guárdelas junto al aparato, de modo que acompañen a este último en caso de que se venda o traslade a otro lugar. Así se garantizará el correcto funcionamiento del mismo. Conserve este manual para evitar cualquier riesgo de lesiones. El fabricante declina toda responsabilidad en caso de manipulación incorrecta del aparato. Este electrodoméstico debe utilizarse exclusivamente en el hogar para guardar bebidas especiales a una temperatura de
almacenamiento superior a la del compartimento de almacenamiento para productos frescos. No está previsto bajo ningún concepto para guardar productos alimenticios frescos. Asegurarse de que la tensión de la instalación eléctrica corresponda con placa identificación del electrodoméstico; este último debe estar conectado a un sistema a tierra autorizado. Las reparaciones o conexiones incorrectas pueden causar riesgos para la seguridad. En caso de duda, solicitar a un profesional que compruebe la instalación eléctrica. Esta unidad debe estar correctamente conectada a la toma de corriente a tierra para su protección. No cortar ni retirar el hilo de puesta a tierra del cable de la red eléctrica suministrado. Por razones de seguridad, no utilizar un cable alargador eléctrico. Si el electrodoméstico está estropeado (p. ej., si ha recibido un golpe fuerte) o ha sufrido algún daño (subida de tensión debida a relámpagos, inundaciones o incendios), puede resultar peligroso utilizarlo. Desconectar el enchufe de la red eléctrica y solicitar a un reparador profesional autorizado que compruebe el electrodoméstico. Para impedir los peligros, no reemplace usted mismo el cable estropeado de la red eléctrica. Ponerse en contacto con el distribuidor, un centro de reparación autorizado o un reparador profesional. Este electrodoméstico debe colocarse de tal manera que el enchufe de la red eléctrica esté accesible. No mover el electrodoméstico cuando esté lleno: podría deformarse su
estructura y no ser posible su reparación. Las partes eléctricas no deben estar directamente accesibles. Mantener a los niños alejados del electrodoméstico. No utilizar este electrodoméstico al aire libre. En caso de que se derrame líquido por accidente (rotura de una botella, etc.) en los componentes eléctricos (motor, etc.), desconectar el enchufe de la red eléctrica inmediatamente. Para impedir todo riesgo de incendio, electrocución o lesiones, no sumergir el cable de la red eléctrica, el enchufe o el propio electrodoméstico en el agua o en cualquier otro líquido. No tocar el electrodoméstico con las manos mojadas. Mantener el electrodoméstico alejado de cualquier fuente de calor o fuera de la luz directa del sol. No permitir que el cable de la red eléctrica quede colgando de una mesa o entre en contacto con bordes afilados o superficies calientes. No tirar del cable de red eléctrica, agarrar el enchufe para desconectar el electrodoméstico. Asegurarse de que la zona donde se vaya a colocar el electrodoméstico pueda soportar su peso cargado (una botella de 75 cl pesa aproximadamente 1,3 kg). La vinoteca debe estar colocada en una superficie plana. Si hay que colocarla en una alfombra o tapete, colocar un soporte debajo. Para evitar dañar la junta de puerta, cerciórese de que la puerta está completamente abierta cuando usted saca las parrillas de su compartimento.
Seguridad de los niños y demás personas vulnerables Este aparato pueden utilizarlo niños de 8 años o más, personas con capacidad física, sensorial o mental reducida o personas que no hayan aprendido a utilizar el aparato, siempre que estén bajo la supervisión de una persona informada y consciente de los riesgos que ello implica. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento del aparato no deben llevarlos a cabo niños, excepto si son mayores de 8 años y están vigilados. Mantenga todos los componentes del embalaje fuera del alcance de los niños, ya que existe riesgo de asfixia. Riesgo de atrapamiento de niños. El riesgo de atrapamiento y asfixia de los niños no son problemas del pasado. Los aparatos desechados o abandonados siguen siendo peligrosos… incluso si van a "dejarse en el garaje unos días". Si decide desechar el aparato, desenchúfelo de la toma mural, corte el cable de conexión (tan cerca del aparato como le sea posible) y retire la puerta para impedir que los niños jueguen con ella y se electrocuten o se encierren en el interior del aparato. Si el aparato, provisto de una junta de puerta magnética, debe reemplazarse por otro aparato provisto de un pestillo en la puerta o en la junta, compruebe que dicho pestillo no funciona antes de deshacerse del aparato. De este modo, se evitará que el aparato se convierta en una trampa para los niños. Mantenga el aparato y el cable fuera del alcance de niños menores de 8 años. Antes de dar de baja la bodega en un sitio de reciclaje específicos, quite la puerta, pero dejar los estantes en lugar
de una manera tal como para hacer difícil que los niños se suban en el interior. Seguridad general ATENCIÓN — Este electrodoméstico está previsto para utilizarse en una vivienda o para tener aplicaciones parecidas Áreas de cocina de oficina, en tiendas, oficinas u otros lugares de trabajo, Fincas y entre clientes en hoteles, moteles y cualquier otro lugar de tipo residencial, Lugares de tipo alojamiento y desayuno, Servicio de minoristas. comidas
aplicaciones parecidas
ATENCIÓN — Para evitar un peligro debido a la inestabilidad del aparato, debe fijarse de acuerdo con las instrucciones. ATENCIÓN — No guarde bajo ninguna circunstancia sustancias inflamables como aerosoles dentro del aparato, ya que podrían derramarse. ATENCIÓN — Si el cable de alimentación está estropeado, deberá reemplazarlo inmediatamente solicitándolo al fabricante o a un distribuidor cualificado para evitar cualquier riesgo de electrocución. ATENCIÓN — Mantenga los orificios de ventilación abiertos y compruebe que el aire circule correctamente por las aberturas, sobre todo si el aparato está empotrado en la pared. ATENCIÓN —No utilizar dispositivos mecánicos ni ningún otro medio para acelerar el proceso de descongelación distintos de
los recomendados por el fabricante. ATENCIÓN — No estropee el circuito de refrigeración. ATENCIÓN — No utilice aparatos eléctricos dentro del compartimento, excepto si estos últimos son aceptados por el fabricante. ATENCIÓN — El refrigerante y el gas de soplado de aislamiento son inflamables. Cuando se deseche el electrodoméstico, hacerlo en un centro de eliminación de residuos autorizado. No exponer a las llamas. ATENCIÓN — El refrigerante de estos aparatos es el R600a, los artículos inflamables y explosivos no deberían ponerse cerca del armario para evitar que se produzca fuego o una explosión. Líquido refrigerante En el circuito refrigerante del aparato se utiliza isobutano refrigerante (R600a). Se trata de un gas natural sumamente inflamable y, por tanto, peligroso para el medio ambiente. Compruebe que no se dañe ninguno de los componentes del circuito de refrigeración durante el transporte y la instalación del aparato. El refrigerante (R600a) es un líquido inflamable. Atención: riesgo de incendio Si el circuito de refrigeración resultara dañado: Evite las llamas abiertas y cualquier otra fuente de inflamación. Ventile bien la habitación en la que se encuentre el aparato. Es peligroso realizar cualquier tipo de modificación que afecte a la composición del aparato.
Cualquier daño provocado al cortocircuito o una electrocución. cable puede causar
Seguridad eléctrica Declinamos toda responsabilidad en caso de incidente causado por una mala instalación eléctrica. El cable de alimentación no debe alargarse. No utilice ningún alargador, ningún adaptador ni ninguna toma múltiple. Asegurarse de que el cable de alimentación no esté aplastado ni estropeado. Si el cable está aplastado o estropeado, podría sobrecalentarse y provocar un incendio. Asegurarse de tener acceso al enchufe de la red eléctrica del electrodoméstico. No tirar del cable principal No elimine en ningún caso la toma de tierra. Si el enchufe de alimentación está suelto, no insertar el cable de alimentación. Existe riesgo de descarga eléctrica o incendio. No se debe poner en funcionamiento el electrodoméstico sin la tapa de la lámpara de iluminación interior. Desconecte el aparato antes de cambiar la bombilla. La vinoteca se aplica solamente con suministro de alimentación de corriente alterna monofásica de 220~240 V/50 Hz. Si el cable de alimentación está estropeado, no lo reemplace. Póngase en contacto con el servicio posventa. La toma de corriente debe estar accesible fácilmente pero fuera del alcance de los niños. En caso de duda, consulte al instalador
Utilización diaria Este aparato está diseñado para ser utilizado exclusivamente para el almacenamiento de vino. No almacene en ningún caso sustancias ni líquidos inflamables dentro del aparato, pues implicaría un riesgo de explosión. No ponga en funcionamiento otros aparatos eléctricos dentro del aparato (batidoras, heladeras eléctricas, etc.). Cuando desenchufe el aparato, agarre la toma con las manos y no tire del cable. No colocar objetos calientes cerca de los componentes de plástico de este electrodoméstico. Deben cumplirse estrictamente las recomendaciones de almacenamiento de los electrodomésticos prescritas por el fabricante. Consultar las instrucciones correspondientes de almacenamiento. No exponga el aparato directamente al sol. El aparato debe mantenerse alejado de velas, luminarias y demás llamas abiertas para evitar riesgos de incendio. Este electrodoméstico está destinado a guardar bebidas comunes de una vivienda, tal y como se explica en este manual de instrucciones. El aparato es pesado. Sea prudente cuando tenga que desplazarlo. Si el aparato está provisto de ruedas, recuerde que estas sirven únicamente para facilitar pequeños movimientos. No lo desplace en trayectos largos. No utilizar nunca la base, los cajones, las puertas, etc. como sostén o soporte. Para evitar que caigan objetos e impedir el deterioro del aparato, no sobrecargue los compartimentos del aparato.
Atención: limpieza y mantenimiento Antes de realizar el mantenimiento, desconecte el aparato y corte la corriente. No limpie el aparato con objetos metálicos, sistemas a vapor, aceites volátiles, disolventes orgánicos o componentes abrasivos. Nunca limpie ninguna parte del aparato con fluidos inflamables. Los humos pueden crear un peligro de incendio o explosión. No utilice objetos cortantes ni puntiagudos para retirar el hielo. Utilice un rascador de plástico. Información importante acerca de la instalación Evite colocar la unidad en zonas húmedas. Mantener el electrodoméstico alejado de la luz directa del sol y de las fuentes de calor (estufa, calentador, radiador, etc.). La luz directa del sol puede afectar a la capa acrílica y las fuentes de calor pueden aumentar el consumo eléctrico. El frío extremo o las temperaturas ambiente de calor también pueden provocar funcionamientos inadecuados de los electrodomésticos. Enchufe la vinoteca en una toma de corriente exclusiva apropiadamente instalada con toma de tierra. Bajo ninguna circunstancia corte o quite la tercera clavija (tierra) del cable de alimentación. Cualquier pregunta que tenga sobre la potencia y/o puesta a tierra debe dirigirse a un electricista cualificado o un centro de servicio de productos autorizado. Para que las conexiones eléctricas sean correctas, siga las instrucciones que se proporcionan en este manual. Desembale el aparato y compruebe visualmente que no esté dañado. No conecte el aparato si está dañado. Indique los
daños constatados en el punto de venta donde lo haya adquirido. En ese caso, conserve el embalaje. Se recomienda esperar al menos veinticuatro horas para conectar el aparato a la corriente para que el compresor cuente con el aceite suficiente. Se requiere una buena circulación del aire para evitar riesgos de sobrecalentamiento. Para que la ventilación sea suficiente, siga correctamente las instrucciones de instalación proporcionadas. Cuando sea posible, evite que el aparato toque las paredes murales o entre en contacto con elementos calientes (compresor, condensador) para evitar riesgos de incendio. Respete en todo momento las instrucciones de instalación. El aparato no debe estar situado cerca de radiadores o de fogones de cocción. Una vez que se haya instalado el aparato, compruebe que se puede acceder bien a las tomas. Ahorro de energía Siga las siguientes recomendaciones para limitar el consumo eléctrico del aparato: Instálelo en un lugar adecuado (véase el capítulo “Instrucciones de instalación”). Mantenga las puertas abiertas el menor tiempo posible. Para que el aparato funcione correctamente, limpie periódicamente el condensador (véase el capítulo “Mantenimiento”). Revise periódicamente las juntas de las puertas y asegúrese de que cierren siempre correctamente. Si no es así, póngase en contacto con el servicio posventa.
Reparación de averías Las operaciones eléctricas debe efectuarlas un técnico cualificado y competente. Este aparato debe repararlo un centro de reparación autorizado y solo deben utilizarse piezas originales. Este aparato está reservado para uso doméstico exclusivamente. El fabricante declina toda responsabilidad si el aparato se destina a otros usos. R600a Instrucciones de seguridad Atención: No obstruya ninguna rejilla de ventilación del aparato. Atención: No almacene sustancias explosivas como esprays de aerosol inflamables con propulsor en este aparato. Atención: No estropee el circuito frigorífico del aparato. Atención: Las unidades de refrigeración que funcionan con isobutano (R600a) no pueden ubicarse en zonas con fuentes de ignición (por ejemplo, contactos eléctricos no sellados o lugares en los que se acumule fluido frigorígeno en caso de fuga). El tipo de fluido frigorígeno se indica en la placa descriptiva del armario. Atención: No utilice aparatos eléctricos en los compartimentos del aparato, excepto si son del tipo recomendado por el fabricante.
Este aparato cumple todas las directivas europeas vigentes y sus posibles modificaciones y, concretamente, las normas siguientes: 2011/65/EU (ROHS) 2014/35/EU relativa a la seguridad eléctrica 2014/30/EU relativa a la compatibilidad electromagnética 643/2009/CE relativa al etiquetado energético

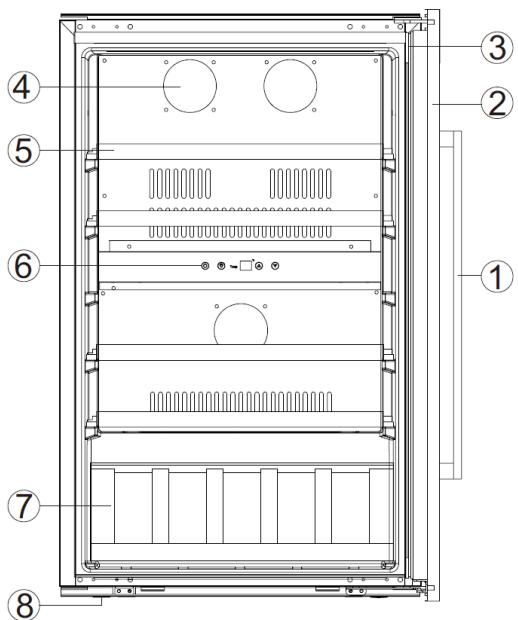

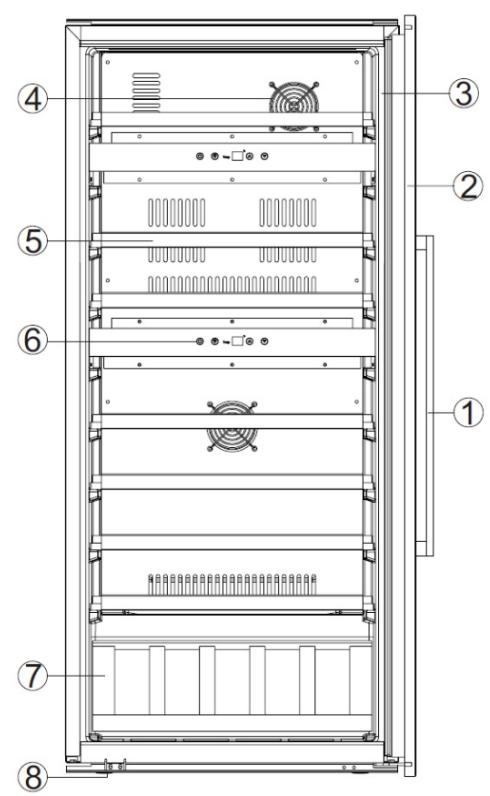

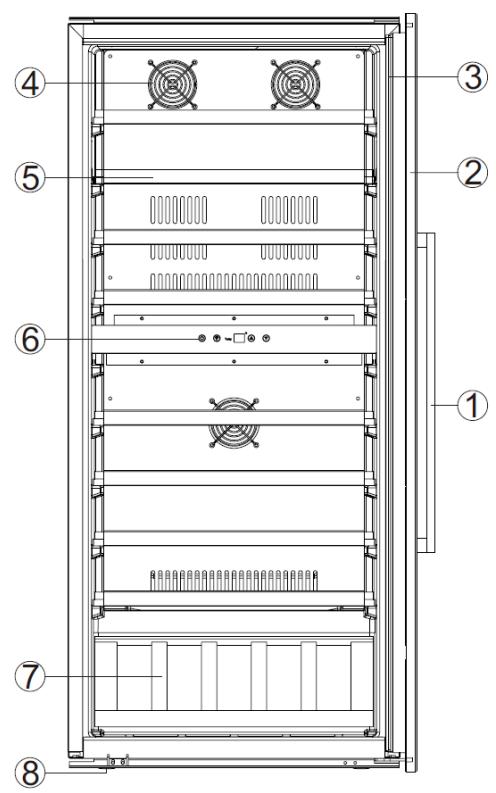

2. DESCRIPCIÓN DEL APARATO
AVI47XDZ AVI48CDZ
Tirador Puerta de cristal Junta Tapa del ventilador Bandeja Pantalla Bandeja de presentación Patas
Tirador Puerta de cristal Junta Tapa del ventilador Bandeja Pantalla Bandeja de presentación Patas
Tirador Puerta de cristal Junta Tapa del ventilador Bandeja Pantalla Bandeja de presentación Patas
AVI94X3Z
3. DATOS TÉCNICOS
Ejemplo de placa de características: La placa de características pegada en el interior o en la parte posterior del aparato (según el modelo) contiene toda la información específica de la vinoteca. Le aconsejamos que anote el número de serie en este manual antes de la instalación, para consultarlo cuando lo necesite (intervención técnica, solicitud de asistencia…). Una vez instalada y cargada la vinoteca, resulta más complicado acceder al número de serie. ATENCIÓN: sin esta información no podremos proporcionarle ninguna asistencia.
4. INSTRUCCIONES DE INSTALACIÓN
Antes de utilizar este electrodoméstico Retire el embalaje exterior e interior. Antes de conectar el electrodoméstico a la fuente de alimentación, mantenerlo recto durante aproximadamente 24 horas. De este modo, se reducirá la posibilidad de que se produzcan funcionamientos inadecuados en el sistema de refrigeración a causa de las manipulaciones durante el transporte. Limpie el interior con un paño suave y agua tibia. Cuando se deshaga de su aparato, escoja un punto limpio autorizado. Se necesitan dos o más personas cualificadas para mover e instalar el aparato. Si no se hace así se pueden producir daños en la espalda u otros daños Coloque la bodega en un lugar bastante resistente para soportar el peso en carga plena. Para ponerla a nivel ajuste la altura de los pies ajustables por debajo de la bodega. Se necesita una ventilación adecuada, no bloquear la salida frontal de aire. No diseñado para colocarse en un sótano. El electrodoméstico solamente puede utilizarse en interiores. Este aparato se ha concebido para encajarlo en las columnas de las cocinas equipadas.
Conecte la vinoteca a una toma única y calce el aparato correctamente y ajuste su horizontalidad (se aconseja el uso de un nivel de burbujas). Esto evitará cualquier movimiento debido a la inestabilidad, que generaría ruidos y vibraciones, y garantizará la perfecta hermeticidad de la puerta. El uso previsto de este aparato es exclusivamente el almacenamiento de vino. Este aparato uso refrigerante inflamable. Por lo tanto, no dañe las tuberías de refrigerante durante el transporte. Atención: Almacene las botellas cerradas. No sobrecargue el aparato. No abra la puerta más de lo que fuera necesario. No cubra las parrillas con hojas de aluminio o cualquier otro material que pudiese impedir una buena circulación del aire. Si la bodega de vino debe dejarse vacía durante un largo período, se sugiere desconectar el aparato y después limpiarla meticulosamente, dejar la puerta entreabierta para que el aire circule y prevenga la formación de mohos y olores. ATENCIÓN: mantener este electrodoméstico alejado de cualquier sustancia que pueda causar ignición. Límites de temperatura del ambiente de la sala Este aparato está diseñado para que funcione a temperaturas ambiente especificadas en su clase de temperatura indicada en la placa de características. CLASE SÍMBOLO
RANGO DE TEMPERATURAS
AMBIENTE (ºC) Extensión de temperaturas
Desde +10 a+32 Temperatura
Desde +16 a+32 Subtropical
Desde +16 a+38 Tropical

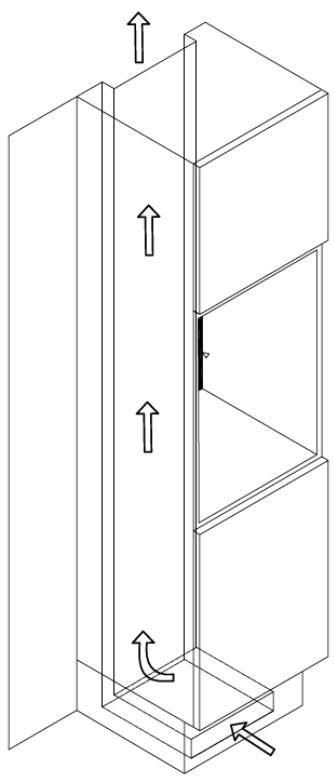

Desde +16 a+43 Esquema de empotramiento La puerta de la bodega de vino garantiza una hermeticidad casi completa de la instalación una vez empotrada. ATENCIÓN: en estos modelos debe tener en cuenta los espacios necesarios para la llegada y la evacuación del aire. El aire caliente debe ser conducido por el sistema de ventilación hacia la pared trasera de la vinoteca y a continuación expulsado hacia arriba. Los canales de ventilación deben medir al menos 200 centímetros cuadrados de sección transversal. Advertencia: para garantizar el correcto funcionamiento del aparato, las rejillas de ventilación nunca deben estar obstruidas ni cubiertas.

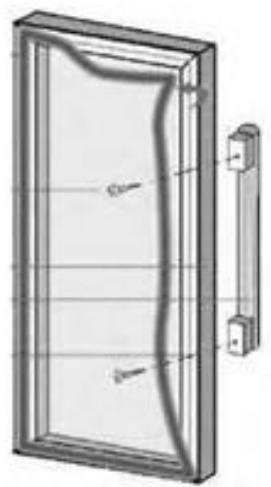

Instalación del tirador El aparato está equipado con un tirador de acero inoxidable. Para instalarlo, sólo tiene que fijarlo a la puerta con los tornillos que se proporcionan, siguiendo el siguiente esquema y una vez retirada la junta magnética. Una vez correctamente atornillado el tirador, vuelva a colocar cuidadosamente la junta. Asegúrese de que la junta permite que la vinoteca esté completamente hermética. ATENCIÓN: no apriete demasiado los tornillos.

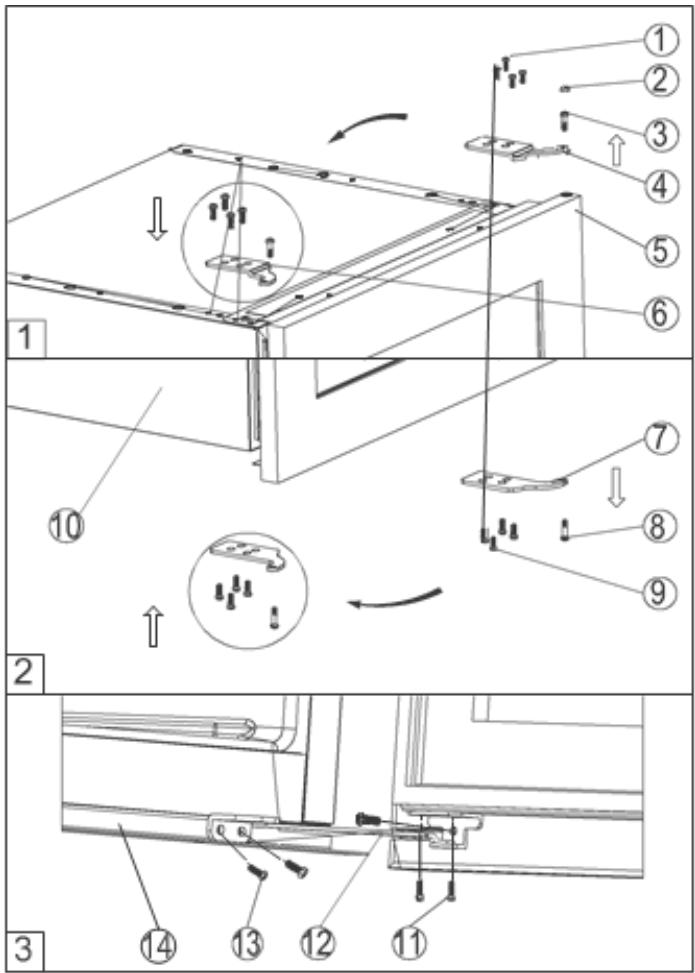

Reversibilidad de la puerta Si desea invertir el sentido de apertura de la puerta, que inicialmente se abre de izquierda a derecha (tirador a la izquierda), proceda de la forma siguiente.
1) Tornillo
2) Tapa del tornillo
3) Pasador de la bisagra superior
4) Bisagra superior derecha
5) Puerta de cristal
6) Bisagra superior izquierda
7) Bisagra inferior
8) Pasador de la bisagra inferior
9) Tornillo
10) Vinoteca
11) Tornillo
12) Bisagra inferior
13) Tornillo
14) Parte inferior de la vinoteca
IMPORTANTE: todas las piezas retiradas deben conservarse para la reinstalación de la puerta.
1. Cierre la puerta y retire la tapa del tornillo n° 2. Desatornille el pasador de la bisagra superior n° 3
y de la bisagra inferior n° 8. Realice la operación con cuidado y sujete bien la puerta una vez retirados estos elementos, para evitar que caiga y/o usted resulte herido (fig. 1 y 2).
2. Tire hacia abajo para retirar la puerta y colóquela sobre una superficie acolchada para evitar que
se raye o resulte dañada.
3. Retire la bisagra superior derecha n° 4 desatornillando los 4 tornillos n° 1 y tome la bisagra
superior izquierda n° 6 de la bolsa de plástico que contiene el manual de empleo de su vinoteca, a continuación instale esta pieza en el lugar previsto a tal efecto (fig. 1).
4. Retire la bisagra inferior n° 7 aflojando los 4 tornillos n° 9. A continuación gire esta pieza para
volver a colocarla en el lado opuesto de la vinoteca, en la parte inferior izquierda (fig. 2).
5. Vuelva a coger la puerta de cristal, adoptando todas las precauciones necesarias y girándola 180°
colóquela de nuevo en la vinoteca. Fije los pasadores de las bisagras n° 3 y n° 8 en las bisagras superior n° 6 e inferior n° 7 que se encuentran en la puerta. Asegúrese de que los distanciadores sobre los que se apoyan los pasadores de las bisagras están correctamente colocados.
6. Regule el nivel de la puerta ajustando los tornillos utilizados para fijar las bisagras superior e
5. FUNCIONAMIENTO DEL ELECTRODOMÉSTICO
Se recomienda instalar el electrodoméstico en un lugar donde la temperatura ambiente se encuentre entre 10 y 32 °C. Si la temperatura ambiente es superior o inferior a las temperaturas recomendadas, el rendimiento de la unidad podría verse afectado y podría no ser posible obtener una temperatura entre 5-18°C o 14-18°C/5-11°C/11-13°C (según el modelo). AVI47XDZ AVI48CDZ AVI81XDZ AVI82CDZ

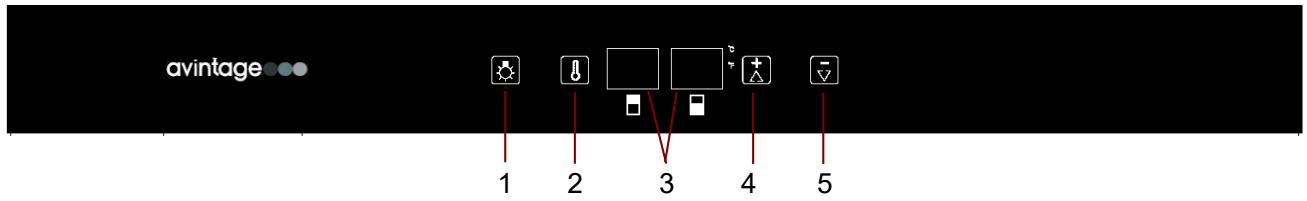

Botón de iluminación Botón de selección de zona Pantallas indicadoras Botón para aumentar la temperatura Botón para reducir la temperatura Para encender o apagar la vinoteca, pulse simultáneamente los botones 1 y 2. Para cambiar la unidad de lectura de temperatura, pulse simultáneamente los dos botones de regulado de temperatura. La pantalla indicará la unidad de temperatura seleccionada (°C o °F). Se puede ajustar la temperatura grado a grado; el regulado de la temperatura se realiza mediante las teclas situadas a la derecha del indicador de temperatura. Hay que elegir previamente la zona deseada pulsando el botón 2. El intervalo de temperatura de esta vinoteca se encuentra entre 5°C y 18°C en cada zona. Para encender o apagar la luz interior, pulse el botón 1 . La luz (LED) está adaptada para la conservación del vino. No obstante, para un uso normal se recomienda apagar la luz.
AVI94X3Z

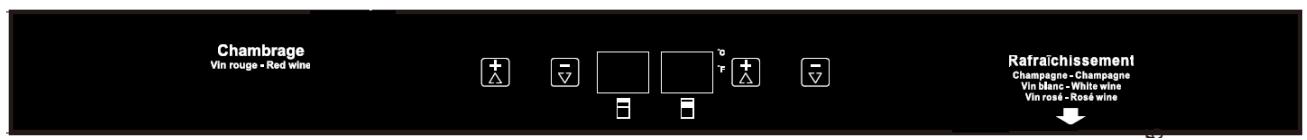

Controles de las zonas superior e intermedia de su vinoteca

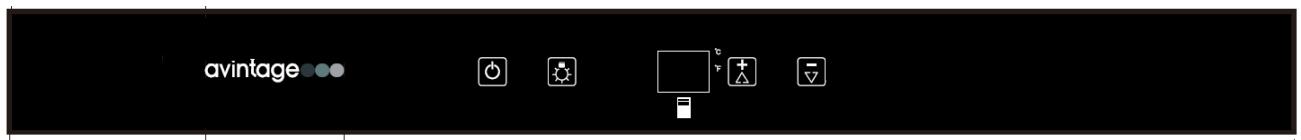

Control de la zona inferior de su vinoteca
1) “
” botón Para encender/apagar el aparato. Pulse y mantenga pulsado el botón durante unos 5 segundos.
2) “
” botón Para encender o apagar la luz interior.
3) “
” botón Pulse el botón, la temperatura aumentará en 1°C o 1°F.
4) “
” botón Pulse el botón, la temperatura disminuirá en 1°C o 1°F. El rango de temperatura de esta bodega es de entre 14 ° C y 18 ° C en la zona superior, entre 5 ° C y 11 ° C en la zona media y entre 11 ° C y 13 ° C en el compartimiento inferior. Para cambiar la unidad de lectura de temperatura, pulse simultáneamente los dos botones de regulado de temperatura. La pantalla indicará la unidad de temperatura seleccionada (°C o °F). Indicador de temperatura En funcionamiento normal, el indicador muestra la temperatura en el interior de la vinoteca. Cuando se aumenta o se reduce esta temperatura, la pantalla indicará la temperatura deseada. Transcurridos unos instantes, el indicador mostrará de nuevo la temperatura en la vinoteca. El indicador de temperatura parpadea si:
La temperatura de la zona se desvía en más de 5°C de la temperatura programada. Cuando el indicador de temperatura funciona de manera intermitente, significa que no puede aumentar o disminuir la temperatura sin perjudicar el estado del vino. NOTA: al utilizar por primera vez o tras haber puesto en funcionamiento la vinoteca tras un largo período de inutilización, la temperatura interior no será inmediatamente la temperatura que aparece en el indicador; en efecto hay que esperar algunas horas para una atemperación de la vinoteca para obtener una temperatura homogénea. Para evitar una condensación muy alta cuando la temperatura ambiente sea superior a 28°C, no poner la temperatura por debajo de 7°C. IMPORTANTE: tras haber desconectado, apagado el aparato o después de un corte de corriente, es imprescindible esperar 5 minutos antes de volver a encenderlo. En caso contrario, la vinoteca no se encenderá. IMPORTANTE: la temperatura seleccionada para el compartimento alto siempre debe ser superior a la del compartimento bajo.
6. EQUIPOS
Sistema de climatización Según los especialistas, la temperatura ideal de conservación de los vinos es de aproximadamente 12 ºC, en una horquilla de 10 a 14 ºC. No se debe confundir con la temperatura de servicio, que varía según las peculiaridades de cada tipo de vino de 5 a 18 ºC. Es especialmente importante evitar las variaciones bruscas de temperatura. Diseñado por especialistas y para enófilos, este aparato, a diferencia de un simple frigorífico, tiene en cuenta la sensibilidad de los grandes caldos a las variaciones bruscas de temperatura, garantizando un control para obtener una temperatura media constante. Sistema antivibraciones El compresor frigorífico está equipado con amortiguadores especiales (silent-blocks) y la cuba interior está aislada del armazón por una gruesa capa de espuma de poliuretano. Estas características permiten evitar la transmisión de vibraciones a los vinos.
Sistema antiultravioleta La luz acelera el envejecimiento del vino. En nuestras vinotecas de puerta compacta, los vinos están protegidos de forma natural, siempre que no se abra la puerta con demasiada frecuencia. Este modelo con puerta acristalada ha sido objeto de un tratamiento especial, que filtra los nefastos rayos ultravioleta, por lo que los vinos están perfectamente protegidos. Desescarche La vinoteca está equipada con un ciclo automático de desescarche. Durante la parada del ciclo de refrigeración, las superficies refrigeradas del aparato se desescarchan de forma automática. El agua de desescarche así recuperada es evacuada hacia un depósito que se encuentra en la parte posterior del aparato, cerca del compresor. El calor que produce el compresor permite la evaporación del agua condensada que queda en el depósito. Bandejas
Para evitar el deterioro de la junta de la puerta, asegúrese de que la puerta esté bien abierta antes de retirar las bandejas para colocar o retirar las botellas.

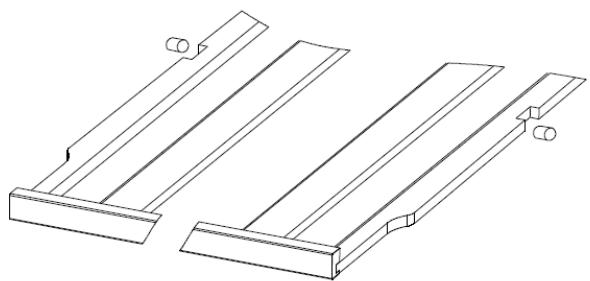

Para acceder de forma más sencilla al contenido de las bandejas debe deslizar la bandeja hacia el exterior aproximadamente 1/3. Las bandejas están diseñadas con un tope a cada lado para evitar que las botellas se caigan.
Para retirar o colocar una bandeja, desplazar la parrilla hasta que sus cortes queden alineados con los topes de plástico. Levante la parrilla. Cerciórese de colocar debidamente la parrilla cuando la ponga de nuevo en su sitio. Modo silencioso Nuestras vinotecas han sido diseñadas para conservar los vinos en perfectas condiciones durante largos períodos de tiempo con absoluta seguridad. Sin embargo, los sistemas de frío ventilado pueden ocasionar ruidos molestos. Por eso, le ofrecemos la posibilidad de activar el modo silencio (regulación de la fábrica) y eliminar los ruidos del ventilador. Para ello, mantenga pulsada la tecla durante 5 segundos. La vinoteca emitirá 3 señales sonoras para confirmar que se ha pasado al modo silencio. Por el contrario, para desactivar el modo silencio, mantenga pulsada la tecla durante 5 segundos. La vinoteca emitirá 5 señales sonoras para confirmar que se ha pasado al modo de frío ventilado.

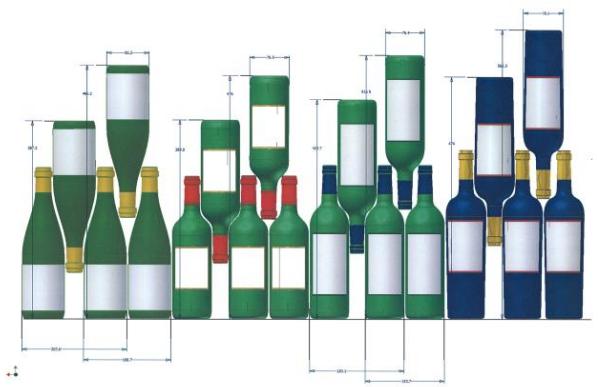

7. CARGA
Las cantidades máximas de carga de botellas se indican a título orientativo, no son contractuales y permiten (al igual que la capacidad de los frigoríficos) tener una estimación rápida del tamaño del aparato. Estas cantidades corresponden a unas pruebas realizadas con una botella estándar: la botella tipo «bordelesa ligera de 75 cl» (la normalización reconoce para cada forma de botella un origen geográfico: bordelesa, borgoñona, provenzal, etc., y un tipo: tradición, pesada, ligera, flauta, etc., cada uno con diámetros y alturas diferentes).
En realidad, se podrían colocar, en un caso extremo, más botellas en apilado monotipo y sin bandejas, pero una «vinoteca variada» se compone de una gran variedad de botellas y el aspecto «práctico» de la gestión diaria de una vinoteca limita su carga. Por tanto, probablemente coloque usted una carga algo menor que la cantidad máxima indicada. Tipos de botellas: Aquí tenemos 4 tipos de botellas de 75 cl, borgoñonas y bordelesas, de dimensiones diferentes. Existen otros muchos otros tipos, de tamaño y forma diferentes. Puede observar las diferencias de colocación según la altura de las botellas, el diámetro y la manera de cruzarlas. Por ejemplo, si cargamos una vinoteca exclusivamente con botellas de tipo Borgoña, observaremos que nos quedamos aproximadamente un 30% por debajo de la cantidad inicial calculada a partir de las botellas de tipo Burdeos. Tipos de cruzamiento Cuello con cuello: ¡Fíjese en la diferencia de profundidad! Cuello entre cuerpos:
Antes de cerrar la puerta, asegúrese de que lo hace sin tocar ninguna botella. Cuando introduzca varias botellas a la vez la vinoteca tardará más tiempo en alcanzar la temperatura deseada. Ejemplos de temperaturas de servicio A tener en cuenta en las degustaciones para no perderse la riqueza de los aromas de los vinos. Grandes vinos de Burdeos – Tintos 16 – 17°C Grandes vinos de Borgoña – Tintos 15 – 16°C “Grands crûs” de vinos blancos secos 14 – 16°C Tintos ligeros, afrutados, jóvenes 11 – 12°C Rosados de Provenza, vinos jóvenes 10 – 12°C Blancos secos y vinos tintos de la tierra 10 – 12°C Vinos blancos de la tierra 8 – 10°C Champanes 7 – 8°C Vinos licorosos 6°C
8. MANTENIMIENTO
Antes de limpiar el aparato (operación que se debe realizar regularmente), desconéctelo retirando el cable de alimentación de la toma de corriente o desconectando el fusible del que dependa. Antes de la primera utilización y de forma regular, aconsejamos que limpie el interior y el exterior (cara delantera, laterales y parte superior) con una mezcla de agua tibia y un detergente suave. Aclare con agua limpia y deje que se seque completamente antes de volver a conectarlo. No utilice disolventes ni agentes abrasivos. Al encender el aparato por primera vez, pueden producirse olores residuales. En ese caso, ponga a funcionar el aparato en vacío durante unas horas con la temperatura más fría. El frío eliminará estos posibles olores ¿Qué hacer si se produce un corte de electricidad? La mayoría de los cortes de electricidad se resuelven en poco tiempo. Un corte de 1 o 2 horas no afectará a la temperatura de su vinoteca. Para proteger los vinos durante los cortes de electricidad, abra la puerta lo menos posible. En caso de cortes más prolongados, adopte las medidas necesarias para proteger los vinos. Si el aparato está desconectado, apagado o se ha producido un corte de electricidad, debe esperar de 3 a 5 minutos antes de volver a encenderlo. Si intenta encenderlo antes de ese tiempo, el compresor únicamente se pondrá a funcionar al cabo de 3 o 5 minutos (si la temperatura lo requiere). Al encender el aparato por primera vez tras una parada prolongada, en el momento del encendido es posible que las temperaturas seleccionadas no se correspondan con las que se muestran. Esto es normal. Se debe esperar unas horas para que estas recuperen la estabilidad. Período de vacaciones Vacaciones cortas: deje la vinoteca funcionando durante las vacaciones de menos de tres semanas. Vacaciones largas: si el aparato no se va a usar durante varios meses, retire todos los elementos y apague el aparato. Limpie y seque el interior a fondo. Para prevenir los olores y la formación de moho, deje la puerta ligeramente abierta: dejándola bloqueada abierta si es necesario. Si debiese desplazar la bodega de vino Saque todas las botellas que estén en la cuba y fije los elementos móviles. Para evitar dañar los tornillos de puesta a nivel de los pies, atorníllelos a fondo en su base. Almacénelo con la puerta cerrada. Desplace el aparato en posición vertical. Protéjalo con mantas o cualquier otra protección similar.
9. EN CASO DE AVERÍA
A pesar de todo el cuidado que ponemos en la fabricación de nuestros productos, las averías no se pueden descartar completamente. Antes de ponerse en contacto con el servicio posventa de su distribuidor, compruebe que: La toma de corriente está conectada No se ha producido un corte de electricidad La avería no tenga su origen en alguna de las situaciones descritas en el cuadro que figura al final de este manual IMPORTANTE: si el cable de alimentación que se incluye está deteriorado, debe ser sustituido por el fabricante o por un servicio autorizado por la marca o por el distribuidor. En cualquier caso y para evitar cualquier riesgo de lesión, el cable lo debe sustituir personal cualificado. SI ESTAS REVISIONES NO DAN RESULTADO, PÓNGASE EN CONTACTO CON EL SERVICIO POSVENTA DE SU DISTRIBUIDOR. ¡ATENCIÓN! ¡Desconecte la toma mural antes de realizar cualquier operación de limpieza o reparación!
10. SOLUCIÓN DE PROBLEMAS
Usted mismo puede resolver muchos problemas sencillos de la vinoteca sin recurrir al servicio postventa. Consulte las siguientes sugerencias: PROBLEMA
La bodega no se enciende
La bodega no enfría lo suficiente El compresor arranca y se para con frecuencia La luz no funciona Vibraciones La bodega parece hacer un poco de ruido
La puerta no cierra bien Error de pantalla LED Los ventiladores no funcionan CAUSA POSIBLE La toma no está conectada El botón marcha/parada se encuentra en posición parada El fusible de su instalación eléctrica ha saltado. Controle la temperatura elegida La temperatura externa supera a la temperatura de uso de la bodega La bodega se abre con mucha frecuencia La puerta no está bien cerrada La junta de la puerta no es estanca La temperatura externa es elevada Se ha puesto una gran cantidad de botellas en la bodega La bodega se abre con mucha frecuencia La puerta no está bien cerrada El regulado no se ha realizado correctamente La junta de la puerta no es estanca La toma no está conectada El fusible de su instalación eléctrica ha saltado El LED está fuera de servicio, póngase en contacto con su servicio postventa El botón de la luz esta en parada Controle y asegúrese de que la bodega se encuentra bien nivelada El panel de control está averiado Un ruido semejante al del agua que circula se produce por el gas refrigerante, lo que es norma Al final del ciclo del compresor puede que se oiga un ruido de agua que circula Las contracciones y expansiones de las paredes internas pueden provocar chasquidos La bodega no se encuentra nivelada La bodega no se encuentra nivelada La junta de la puerta está sucia o deteriorada Las bandejas no están bien colocadas Una parte del contenido impide que la puerta se cierre. Mala calidad de la pantalla El valor de temperatura no aparece Póngase en contacto con su servicio postventa El panel de control debe ser sustituido por un profesional del servicio postventa
La sonda de temperatura presenta fallos Póngase en contacto con su servicio postventa Sustitución de la LÁMPARA de iluminación Este aparato está compuesto por diodos electroluminiscentes (LED). Este tipo de diodo no puede ser cambiado por el usuario. La duración de estos LED es la suficiente para que no deba realizarse ningún cambio. Si, a pesar de todo el esfuerzo puesto en la fabricación de su vinoteca los LED resultaran defectuosos, póngase en contacto con su servicio postventa para una eventual intervención.
11. ENTORNO
Este electrodoméstico está marcado conforme a la Directiva europea 2012/19/CE relativa a los residuos de aparatos eléctricos y electrónicos (RAEE). Al garantizar que este producto se deseche de manera correcta, se está ayudando a impedir que existan posibles consecuencias negativas para el entorno y la salud humana, lo que podría estar causado de otro modo por un manejo inadecuado de los residuos de este producto. El símbolo del contenedor de basura tachado que figura en el aparato indica que, al final de su vida útil, este producto deberá tratarse de forma separada de los demás residuos domésticos. Por tanto se deberá trasladar a un centro de recogida selectiva para aparatos eléctricos y/o electrónicos, o si adquiere un aparato equivalente, al distribuidor del aparato nuevo. El usuario es responsable de trasladar el aparato, al final de su vida útil, al centro de recogida apropiado. Una recogida selectiva y adecuada, con el fin de que el aparato sea reciclado, tratado y eliminado de forma respetuosa con el medio ambiente, contribuye a evitar los posibles efectos negativos sobre el medio ambiente y la salud, y favorece el reciclaje de los materiales que componen el producto. Para obtener información más detallada sobre los sistemas de recogida disponibles, diríjase al servicio local de eliminación de residuos o a la tienda donde adquirió el aparato.
12. ADVERTENCIA
Con el fin de mejorar constantemente nuestros productos, nos reservamos la posibilidad de modificar las características técnicas sin aviso previo. Las garantías de los productos de la marca AVINTAGE son proporcionadas de forma exclusiva por una serie de distribuidores que nosotros seleccionamos. Ningún elemento del presente manual podrá interpretarse como una garantía adicional. FRIO ENTREPRISE no asume ninguna responsabilidad por los errores u omisiones técnicas y de redacción en el presente manual. Documento no contractual.
HOJA DE DATOS EUROPEA
de acuerdo con la reglamentación (UE) N°1060/2010
ARMARIO DE SERVICIO DE VINO
MARCA AVINTAGE REFERENCIA AVI47XDZ
SUMINISTRO ELÉCTRICO
CLASE DE EFICIENCIA ENERGÉTICA
CONSUMO DE ENERGÍA
Consumo de energía 190 kWh por año calculado en base a resultados obtenidos en 24 horas en condiciones de prueba normales. El consumo energético real depende de las condiciones de uso y de la ubicación del aparato. VOLUMEN NETO 124,4 L
AJUSTE DE TEMPERATURA
5 – 18°C / 5 – 18°C SIN ESCARCHE Desescarche automático
CLASE CLIMÁTICA
Clase climática: N/SN Este aparato está diseñado para usarse a una temperatura ambiente entre 10ºC (inferior) y 32ºC (superior).
TIPO DE INSTALACIÓN
Instalación integral Este aparato está destinado exclusivamente al almacenamiento de vino.
HOJA DE DATOS EUROPEA
de acuerdo con la reglamentación (UE) N°1060/2010
ARMARIO DE SERVICIO DE VINO
MARCA AVINTAGE REFERENCIA AVI48CDZ
SUMINISTRO ELÉCTRICO
CLASE DE EFICIENCIA ENERGÉTICA
CONSUMO DE ENERGÍA
Consumo de energía 190 kWh por año calculado en base a resultados obtenidos en 24 horas en condiciones de prueba normales. El consumo energético real depende de las condiciones de uso y de la ubicación del aparato. VOLUMEN NETO 124,4 L
AJUSTE DE TEMPERATURA
5 – 18°C / 5 – 18°C SIN ESCARCHE Desescarche automático
CLASE CLIMÁTICA
Clase climática: N/SN Este aparato está diseñado para usarse a una temperatura ambiente entre 10ºC (inferior) y 32ºC (superior).
TIPO DE INSTALACIÓN
Instalación integral Este aparato está destinado exclusivamente al almacenamiento de vino.
HOJA DE DATOS EUROPEA
de acuerdo con la reglamentación (UE) N°1060/2010
ARMARIO DE SERVICIO DE VINO
MARCA AVINTAGE REFERENCIA AVI81XDZ
SUMINISTRO ELÉCTRICO
CLASE DE EFICIENCIA ENERGÉTICA
CONSUMO DE ENERGÍA
Consumo de energía 245 kWh por año calculado en base a resultados obtenidos en 24 horas en condiciones de prueba normales. El consumo energético real depende de las condiciones de uso y de la ubicación del aparato. VOLUMEN NETO 206 L
AJUSTE DE TEMPERATURA
5 – 18°C / 5 – 18°C SIN ESCARCHE Desescarche automático
CLASE CLIMÁTICA
Clase climática: N/SN Este aparato está diseñado para usarse a una temperatura ambiente entre 10ºC (inferior) y 32ºC (superior).
TIPO DE INSTALACIÓN
Instalación integral Este aparato está destinado exclusivamente al almacenamiento de vino.
HOJA DE DATOS EUROPEA
de acuerdo con la reglamentación (UE) N°1060/2010
ARMARIO DE SERVICIO DE VINO
MARCA AVINTAGE REFERENCIA AVI82CDZ
SUMINISTRO ELÉCTRICO
CLASE DE EFICIENCIA ENERGÉTICA
CONSUMO DE ENERGÍA
Consumo de energía 245 kWh por año calculado en base a resultados obtenidos en 24 horas en condiciones de prueba normales. El consumo energético real depende de las condiciones de uso y de la ubicación del aparato. VOLUMEN NETO 206 L
AJUSTE DE TEMPERATURA
5 – 18°C / 5 – 18°C SIN ESCARCHE Desescarche automático
CLASE CLIMÁTICA
Clase climática: N/SN Este aparato está diseñado para usarse a una temperatura ambiente entre 10ºC (inferior) y 32ºC (superior).
TIPO DE INSTALACIÓN
Instalación integral Este aparato está destinado exclusivamente al almacenamiento de vino.
HOJA DE DATOS EUROPEA
de acuerdo con la reglamentación (UE) N°1060/2010
ARMARIO DE SERVICIO DE VINO
MARCA AVINTAGE REFERENCIA
AVI94X3Z
SUMINISTRO ELÉCTRICO
CLASE DE EFICIENCIA ENERGÉTICA
CONSUMO DE ENERGÍA
Consumo de energía 304 kWh por año calculado en base a resultados obtenidos en 24 horas en condiciones de prueba normales. El consumo energético real depende de las condiciones de uso y de la ubicación del aparato. VOLUMEN NETO 197 L
AJUSTE DE TEMPERATURA
14 – 18°C / 5 – 11°C / 11 – 13°C SIN ESCARCHE Desescarche automático
CLASE CLIMÁTICA
Clase climática: N/SN Este aparato está diseñado para usarse a una temperatura ambiente entre 10ºC (inferior) y 32ºC (superior).
TIPO DE INSTALACIÓN
Instalación integral Este aparato está destinado exclusivamente al almacenamiento de vino.
