MANUALE UTENTE ADVANCEDROTAK 760 BOSCH

Indicazioni di sicurezza

Attenzione! Leggere attendamente le istruzioni sotto indicate. Acquisire dimestichezza con gli elementi di lavoro ed il corretto utilizzato del prodotto. Conservare in luogo sicuro il presente manuale di istruzioni d'uso per agli necessità futura.

Spiegazione dei symboli presenti sull'apparecchio per il giardinaggio, stazione di ricarica e batteria ricaricabile

Allarme generale di pericolo.

Leggere le istruzioni d'uso.

Accertarsi che persone eventualmente presenti nei dintorni non rischino lesioni da cornei proietti all'esterno.

Avvertenza: Tenere una distanza di sicurezza dal prodotto se lo stesso sta lavoran-

do.

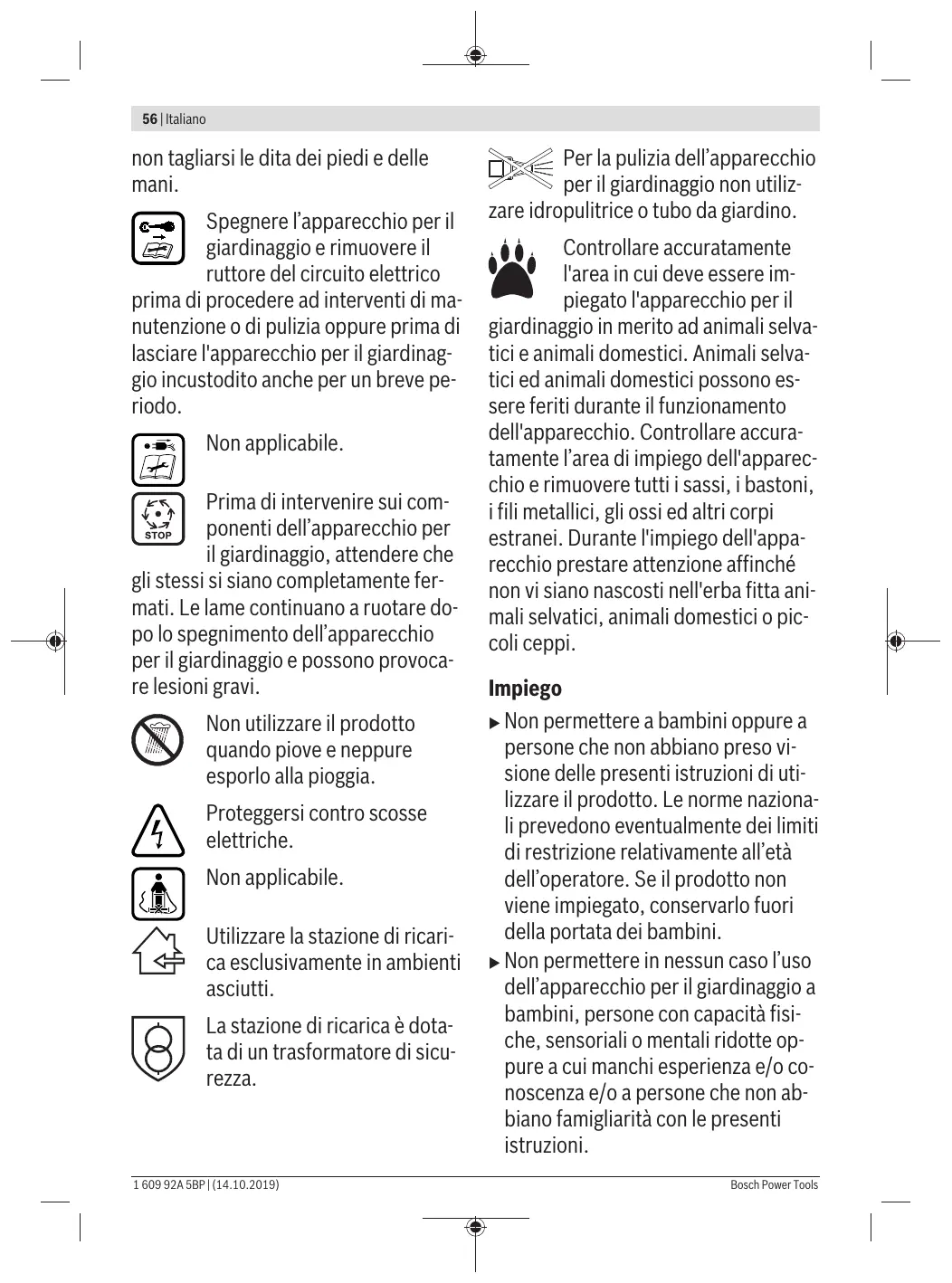

Attenzione: Non toccare le la- me rotanti. Le lame sono affi- late. Prestare attenzione a

non tagliarsi le dita dei piedi e delle mani.

Spegnere l'apparecchio per il giardinaggio e rimuovere il ruttore del circuito elettrico

prima di procedere ad interventi di manutenzione o di pulizia oppure prima di lasciare l'apparecchio per il giardinaggio incustoditoanche per un breve periodo.

Non applicable.

Prima di intervenire sui componenti dell'apparecchio per il giardinaggio, attendere che

gli stessi si siano completamente fermati. Le lame continuano a ruotare dopo lo spegnimento dell'apparecchio per il giardinaggio e possono provocare lesioni gravi.

Nonutilizzareil prodotto
quando piove neppure
esperlo alla pioggia.

Proteggersi contro scosse elettriche.

Non applicable.

Utilizzato la stazione di ricarica esclusivamente in ambienti asciutti.

La stazione di ricarica è dotata di un trasformatore di sicurezza.

Per la pulizia dell'apparecchio per il giardinaggio non utilizopulitrice o tubo da giardino.

Controllare accuramente l'area in cui delve essere impiegato l'apparecchio per il

giardinaggio in merito ad animali selvatici e animali domestici. Animali selvatici ed animali domestici sono essere feriti durante il funzionamento dell'apparecchio. Controllare accuramente l'area di impiego dell'apparecchio e rimuovere tutti i sassi, i bastoni, i fili metallici, gli ossi ed altri corpi estranei. Durante l'impiego dell'apparecchio prestare attenzione affinché non vi siano nascosti nell'erba fitta animali selvatici, animali domestici o piccoli ceppi.

Impiego

Non permettere a bambini oppure a persona che non abbiano preso visione delle presenti istruzioni di utilizzare il prodotto. Le norme nazionali prevedono eventuallymente dei limiti di restrizione relativamente all'età dell'operaore. Se il prodotto non viene impiegato, conservarlo fuori della portata dei bambini.
Non permettere in nessun caso l'uso dell'apparecchio per il giardinaggio a bambini, persone con capacità fisiche, sensoriali o mentali ridotte oppure a cui manchi esperienza e/o conoscenza e/o a persona che non abbiano famigliarità con le presenti istruzioni.

I bambini dovrebbero essere sorvegliati per assicurarsi che non giochi-no con il prodotto.
Non utilizzato mai l'apparecchio per il giardinaggio quando nelle immed- diate vicinanze vi sono persone ed in modo particolare bambini oppure animali domestici.
L'operaatore è responsabile degli inci denti o dei rischi in cui possono incorrere le altre persona o le loro proprietà.
▶ Durante l'impiego del prodotto non indossare scarpe di gomma aperte o saldali. Portare sempre robuste scarpe di sicurezza e pantaloni lunghi.
- Ispezionare accuratamente la superficie da lavorare ed avere cura di rimuovere eventuali pietre, bastoni, fili metallici, ossi e qualunque altro tipo di corpo estraneo.
- Prima dell'impiego controllare sempre visivamente che le lame, le viti delle lame ed il gruppo di taglio non siano usurati o danneggiati. Al fine di evitare squilibri, in caso di usura o danneggiamento delle lame e delle viti delle lame, sostuire sempre laserie completa.
Procedere alla tosatura dell'erba solamente di giorno o con una buona il-luminazione artificiale.
Con cattive condizioni meteorologiche, in modo particolare in caso di un temporale che si sta avvincinando, non lavorare con il tosaerba.

Se possibile, evitare di utilizzato l'apparecchio per il giardinaggio sull'erba bagnata.
Camminare sempre e non correre mai.
Mai utilizzato l'apparecchio per il giardinaggio con dispositivi di protezione e copertura difettosi oppure alla dispositivi di sicurezza, come per esempio deflettore protettivo e/ o cestello raccoglierba.
Si consiglia di indossare una protezione per l'udito per la propria protezione.
Non utilizzato il prodotto in caso di stanchezza o di malattia oppure sotto l'effetto di bevande alcoliche, droghe o medicinali.
La tosatura dell'erba sulle scarpate\ può essere pericolosa:

• Non tosare l'erba su pendenze excessivelyamente ripide.

-In caso di superfici con una certa pendenza oppure in caso di erba bagnata,attenzione a non scivolare.

• In caso di superfici con una certa pendenza, tosare l'erba trasversalmente e non procedere mai in senso perdicolare alla pendenza.

• Porre estrema cautela nell'invertire direzione sulle pendenze.

Operare con estrema attenzione quando si arretra o quando si tira l'apparecchio per il giardinaggio.
▶Durante la tosatura dell'erba avere cura di spingere l'apparecchio per il giardinaggio sempre in avanti e di

non tirarlo mai in direzione del proprio corpo.

Le lame devono essere sempre completamente ferme prima di ribaltare l'apparecchio per il giardinaggio per il trasporto, quando si devono atraversare superfici prive di erba e quando si trasporta lo stesso alla/dall'area da tosare.
▶ Durante l'opération di accensione oppure avviamo del motore non ribaltare l'apparecchio per il giardinaggio.
Accendere l'apparecchio per il giardinaggio come descripto nelle struzioni d'uso e fare attenzione che i piedi siano a distanza sufficiente dalle parti rotanti.
Non mettere le mani ed i piedi vicino o tutto le parti rotanti.
Lavorando con l'apparecchio per il giardinaggio Maintainere sempre una certa distance alla zona di espulsione.
Non sollevare, né trasportare mai l'apparecchio per il giardinaggio con il motore in funzione.
Prestare attenzione affinché durante il magazzinaggio l'apparecchio per il giardinaggio appoggi sul pavimento con tutte e 4 le ruote.
Sollevare l'apparecchio per il giardinaggio afferrandolo escludivamente per l'impugnatura. Trattare con attenzione l'impugnatura.
Non effettuare alcuna modifica al prodotto. Modifiche illecite possono

pregiudicare la sicurezza del prodotto e causare un aumento della rumorosità e delle vibrazioni.

Raccolta foglie

La lama raccolta foglie è modellata in quello modo affinché possa raccoglie- re foglie autunnali dal prato. Affinché esta funzione ottenga un risultato ottimale è necessario osservare quanto segue:

• Raccogliere le foglie escludivamente ad altezza di taglio massima.
• Raccogliere le foglie escludivamente sul vosto prato.
• Prima della raccolta foglie ispezionare la superficie di lavoro e tenere lontano persone, animali domestici, oggetti in vetro ed auto.

Rimozione del ruttore del circuito elettrico

• Ogniquvalvolta si lascia l'apparecchio per il giardinaggio incustodito.
• Prima dell'eliminazione di bloccaggi.
• Prima di effettuare controli, interventi di pulizia oppure lavori all'apparecchio per il giardinaggio.
• In seguito ad unacollisione con corpi estranei; controllare immeditamente l'apparecchio per il giardinaggio in merito a danneggia-menti e, se necessario, sostuire la lama.
• Se l'apparecchio per il giardinaggio inizia a vibrare in modo insolito (controllare immediatamente).

Manutenzione

Mettere sempre guanti da giardino maneggiando o lavorando nel settore delle lame taglienti.
Assicurarsi sempre che tutti i dadi, i perni e le viti siano ben serrati affinché sia possibile lavorare in modo sicuro con il prodotto.
Controllare regolarmente il cestello raccoglierba in merito ad usura e danni.
Controllare il prodotto e per ragioni di sicurezza sostituire parti usurate o danneggiate.
Utilizzare esclusivamente lame da taglio previste per l'apparecchio per il giardinaggio.
Accertarsi che le parti di ricambio da sostituire provengano da Bosch.
- Prima del magazzinaggio assicurarsi che il prodotto sia pulito e libero da resti. Se necessario, pulire con una spazzola morbida ed asciutta.

Indicazioni di sicurezza eindicazioni per l'uso ottimale della batteria ricaricabile

Assicurarsi che l'apparecchio per il giardinaggio si spento e il ruttore del circuito elettrico rimioso prima di inserire la batteria ricaricabile. L'insertimento di una batteria ricaricabile in un apparecchio per il giardinaggio acceso può causare incidenti.
Utilizzato esclusivamente batterie ricaricabili Bosch previste per questo appearecchio per il giardinaggio. L'impiego di batterie ricaricabili diverse da quale consigliate potrà comportare il pericolo di lesioni e d'incendio.
Non après la batteria. Vi è rischio di cortocircuito.

Proteggere la batteria ricaricabile dal calorie (ad. es. ache e dall'irradiamento solare continuo) dal fuoco, dall'acqua e dall'umidità. Vi è pericolodi esplosione.

Non avvincare la batteria ricaricabile non utilizzata a fermagli, monete, chiavi, chiodi, viti oppure altri piccoli oggetti metallici che potrebbero provocare un'escluzione dei contatti. Un corto circuito tra i contati delle batterie ricaricabili può provocare bruciature oppure lo sviluppo di incendi.
In caso di danneggiamento ed un uso non corretto della batteria ricaricabile possono fuoriuscire vapori. Aere l'area e, in caso di disturbi, consultare un medico. I vapori sono irritare le vie respiratore.
Utilizzato la batteria solo per prodotti del produttore. Soltanto in quello modo la batteria verrà protetta da pericolosi sovraccarichi.
Qualora si utilizzato oggetti appuntiti, come ad es. chiodi o cacciaviti, oppure se si esercita forza dall'esterno, la batteria potrebbe danneggiarsi. Potrebbe verificarsi un cortocircuito interno e la batteria potrebte incendiari, emettere fumo, esplodere o surriscaldarsi.
Non mettere la batteria ricaricabile in corto circuito. Vi è concreto pericolodi esplosione!
Proteggere la batteria ricaricabile da umidita ed acqua.
- Immagazzinare l'apparecchio per il giardinaggio e la batteria ricaricabile esclusivamente nel Campo di temperatura tra -20°C e 50°C. Ad es. in estate non lasciare in auto la batteria ricaricabile.
▶ Pulire di tanto in tanto le fessure di ventilazione della batteria ricaricabile con un pennello morbido, pulito ed asciutto.

Indicazioni di sicurezza per stazioni di ricarica

Leggere tutte leindicazioni di sicurezza e le instruzioni operative. La mancata osservanza delle includenzie delle avvertenze sulla sicurezza cuiessere causa di scosse elettriche, in-

cendi e/o lesioni di grave entità.

Conservare tutte le avventenze di sicurezza e le struzioni operative per anni esigenza futura.

Utilizzare la stazione di ricarica esclusivamente se sono state completamente valutate tutte le funzioni e sono più efficuttuate perché limitazioni oppure sono state mantenute le relative istruzioni.

Non permettere in nessun caso l'uso della stazione di ricarica a bambini, persone con capacità fisiche, sensoriali o mentali ridotte oppure a cui manchi esperienza e/o conoscenza e/o a personne che non abbiano famigiarità con le presenti istruzioni. Le norme nazionali prevedono eventual

mente dei limiti di restrizione relativamente all'ètà dell'operaore.

Sorvegliare i bambini. In quello modo viene assicurato che i bambini non giochino con la stazione di ricarica.
Ricaricare esclusivamente batterie ricaricabiliagliioni di litio Bosch a partire da un'autonomia di 2,0Ah (a partire da 10 elementi della batteria ricaricabile). La tensione della batteria ricaricabile devese sere adatta alla tensione di ricarica batteria della stazione di ricarica. Non effettuare la ricarica su batterie non ricaricabili. In caso contrario, sussiste pericolodi incendio ed esplosione.

Custodire la stazione di ricarica al riparo alla pioggia o dall'umidità. L'eventuale infiltrazione di acqua in una stazione di ricarica aumenta il rischio di una scossa elettrica.

Mantenere pulito il caricabatteria. La presenza di sportco cui possare folgorazioni.
Prima diogni utilizzato, controllare il caricabatteria, il cavo e il relativo connettore. Non utilizzato il caricabatteria, qualora si rilevino danni. Non aprire il caricabatteria e farlo riparare esclusivamente da personale specializzato, utilizzando solamente parti di ricambio originali. La presenza di danni in caricabatterie, cavi o connettori aumenta il rischio di folgorazione.
Non utilizzato il caricabatteria su superfici lavoramente inflammabili (ad es. carta, prodotti tessili ecc.), né in ambienti inflammabili. Poiché il caricabatteria si riscalda in fase di ricarica, vi è rischio d'incendio.
Non coprige le feritoie di aerazione della stazione di ricarica. In caso contrario la stazione di ricarica potrebbe surriscaldarsi e non funzionare più correttamente.

Per una maggiore sicurezza elettrica si raccomanda l'impiego di un interrutatore di sicurezza per correnti di guasto con una corrente d'intervento max. di 30mA . Prima dell'impiego controllare sempre l'interruttore di sicurezza per correnti di guasto.

Simboli

I symboli segunti sono importanti per lalettura e la comprenzione delle istruzioni d'uso. Memorizzare i symboli ed il loro significato. Un'interpretazione corretta dei symboli contribuisce adutilizzare meglio ed in modo più sicuro il prodotto.

Simbolo	Significato
	Direzione di movimento
	Direzione di reazione
	Mettere i guanti di protezione
	Peso
	Accensione
	Spegnimento
	Operazione permessa
	Operazione vietata
CLICK!	Rumore percettibile
	Accessori/parti di ricambio

Uso conforme alle norme

Questo appearecchio per il giardinaggio è stato progettato per tosare l'erba di prati in settori privati.

L'apparecchio per il giardinaggio non è destinato al taglio delle siepi, alla tosatura dei bordi, alla triturazione ecc.

L'apparecchio per il giardinaggio è previsto per la tosatura dell'erba ad altezza terreno.

Dati tecnici

Tosaerba		Universal Rotak 36-550	Universal Rotak 36-555	Universal Rotak 36-560	Universal Rotak 36-590	Universal Rotak 36-670
Codice prodotto		3 600 HB9 5053 600 HB9 573	3 600 HB9 508	3 600 HB9 5063 600 HB9 574	3 600 HB9 509	3 600 HB9 507
Tensione nominale	V	36	36	36	36	36
Larghezza della scatola della lama	cm	38	38	38	38	38

Italiano | 61

Tosaerba		Universal Rotak 36-550	Universal Rotak 36-555	Universal Rotak 36-560	Universal Rotak 36-590	Universal Rotak 36-670
Altezza di taglio	mm	25 - 70	25 - 70	25 - 70	25 - 70	25 - 70
Volume, sacco racco-glierba	I	40	40	40	40	40
Peso in funzione della EPTA-Procedure 01:2014	kg	15,0	15,0	14,0	15,0	15,0
Numero di series				Vedi targhetta del tipo sull'apparecchio per il giardinaggio
Temperatura ambiente consentita
- Durante la ricarica	°C	0 ... +45	0 ... +45	0 ... +45	0 ... +45	0 ... +45
- durante il funzione-mento	°C	+5 ... +50	+5 ... +50	+5 ... +50	+5 ... +50	+5 ... +50
- durante il magazinaggio	°C	-20 ... +50	-20 ... +50	-20 ... +50	-20 ... +50	-20 ... +50
Batteria ricaricabile		Ioni di litio	Ioni di litio	Ioni di litio	Ioni di litio	Ioni di litio
Tensione nominale	V	36	36	36	36	36
Codice prodotto/autonomia
- 2 607 336 913/1 607 A35 02V	Ah	-	-	2 x 2,0	-	-
- 2 607 336 915/2 607 337 047	Ah	4,0	4,0	-	4,0	-
- 1 607 A35 058	Ah	-	-	-	-	6,0
Numero degli elementi della batteria ricaricabile
- 2 607 336 913/1 607 A35 02V		-	-	10	-	-
- 2 607 336 915/2 607 337 047		20	20	-	20	-
- 1 607 A35 058		-	-	-	-	20

Tutti i valori indicati nelle presenti istruzioni sono stati misurati per l'impiego al di fatto o pari a 2000 metri sopra al livello del mare.

Stazione di ricarica		AL 3620 CV	AL 36V-20
Codice prodotto	EU	2 607 225 657	2 607 226 273
	UK	2 607 225 659	2 607 226 275
	AU	2 607 225 661	2 607 226 277
	KO	2 607 225 667	2 607 226 279
Corrente di carica	A	2,0	2,0
Tempo di ricarica (a batteria scarica)
- Batteria ricaricabile con 2,0 Ah	min	65	65
- Batteria ricaricabile con 4,0 Ah	min	125	125
- Batteria ricaricabile con 6,0 Ah	min	185	185
Peso in funzione della EPTA-Procedure 01:2014	kg	0,55	0,55
Classe di sicurezza		☐/II	☐/II

Informazioni sulla rumorosità e sulle vibrazioni

	Universal Rotak 36-550	Universal Rotak 36-555	Universal Rotak 36-560	Universal Rotak 36-590	Universal Rotak 36-670
	3600 HB9 505	3600 HB9 508	3600 HB9 506	3600 HB9 509	3600 HB9 507
	3600 HB9 573		3600 HB9 574

Valori di emissione acustica rilevati conformamente a EN 60335-2-77

Il livello di rumore stimato A dell'apparecchio ammonta normalmente:

- Livello di pressione acustica	dB(A)	76	76	76	76	76
- Livello di potenza sonora	dB(A)	88	88	88	88	88
- Incertezza della mi-sura K	dB	= 2,0	= 2,0	= 2,0	= 2,0	= 2,0

Valori complessivi di oscillazione ah (somma vettoriale delle tre direzioni) e incertezza della misura K misurati conformemente alla EN 60335-2-77

- Valore di emissio- ne dell'oscillazione ah	m/s2	< 2,5	< 2,5	< 2,5	< 2,5	< 2,5
- Incertezza della mi- sura K	m/s2	=1,5	=1,5	=1,5	=1,5	=1,5

Montaggio ed uso

Scopo dell'operazione	Figura	Pagina
Volume di fornituraA)	A	325
Montaggio dell'impugnatura	B	326
Regolazione dell'altezza di lavoro
Insetimento/rimozione del cestello racoglierba	C	327
Regolazione dell'altezza di taglio	D	327
Applicazione della batteria ricaricabile	E	328
Funzionamento-Inserimento del ruttore del circuito elettrico	F	329
- Accensione
-Tosatura dell'erba
-Spegnimento
-Rimozione del ruttore del circuito elettrico
Rimozione della batteria ricaricabile	G	330
Indicazione operativa "tagliare l'erba"	H	330
Indicatore del livello di riempimento ce-stello raccoglierba vuoto/piano	I	331
Manutenzione della lamà/cambio della lamà	J	331
Selezione accessori	K	332

A) L'accessorio illustrato oppure descripto non è compreso nel volume di fornitura standard. L'accessorio completo è continuto nel loro programma accessori.

Messa in funzione

Per la Vostra sicurezza

Attenzione! Spagnere l'apparecchio per il giardinaggio, rimuovere il ruttore del circuito elettrico etogliere la batteria ricaricabile prima di effettuare intervenenti di manutenzione o di pulizia. Lo stesso vale se il cavò dell'interruttore dovesse essere danneggiato, tagliato oppure aggrovigliato.
Le lame continuano a ruotare ancora per alcuni secondi dopo lo spegnimento dell'apparecchio per il giardinaggio.
Attenzione: Non toccare la lama di taglio rotante.

Ricarica della batteria

La batteria ricaricabile è dotata di un controllo della temperatura che consente una ricarica esclusivamente nel campo di temperatura tra 0^ e 35^ . In quello modo viene ottenuta un'elevata durata della batteria ricaricabile.

Note: La batteria ricaricabile viene fornita parzialmente carica. Per garantire l'intera potenza della batteria ricaricabile, prima del primo impiego ricaricare complemente la batteria ricaricabile nella stazione di ricarica.

La batteria ricaricabileagliioni di litiopuo essere ricaricata in qualsiasi momento sansa ridurne la durata. Un'interruzione dell'operazione di ricarica non danneggia la batteria ricaricabile.

La batteria ricaricabile agli ioni di litio è protetta alla "Electronic Cell Protection (ECP)" contro lo scaricamento completo. In caso di batteria scarica, l'apparecchio viene spento tra

mite un interrupttre automatico: L'apparecchio per il giardinaggio non funzione più.

Dopo lo spegnimento automatico dell'apparecchio, non premere ulteriormente l'interruttore di avvio/arresto. La batteria ricaricabile potrebbe subire dei danni.

Attenersi alleindicazioni per lo smaltimento della batteria ricaricabile.

Instrimento/rimozione della batteria ricaricabile

Note: Se non vengono utilizzate batterie ricaricabili adatte possono verificarsi funzionamenti difettosi o è possible il danneggiamento dell'apparecchio.

Inserire la batteria carica. Assicurarsi che la batteria ricarica-bile sua insertita completeness.

Per la rimozione della batteria ricaricabile dall'apprecchio premere il tasto di sbloccaggio batteria ricaricabile e togliere la batteria.

Operazione di ricarica

L'opération di ricarica inizia non appena la spina di rete della stazione di ricarica viene inserita nella presa e la batteria ricaricabile viene inserita nella stazione di ricarica.

Grazie all'intelligente procedimento di ricarica lo stato di ricarica della batteria viene riconosciutto automaticamente e, in base alla temperatura della batteria e della tension, viene selezionata la corrente di carica ottimale.

In quello mode la batteria ricaricabile viene protetta e conservandola nella stazione di ricarica rimane sempre completenesse carica.

Significato degli elementi indicatori sulla stazione di ricarica (AL 3620 CV/AL 3640 CV/AL 36V-20)

Operazione di ricarica rapida

L'operazione di ricarica rapida viene segnalata dal lampeggio dell'indicatore di carica della batteria verde.

Elemento indicate sulla batteria ricaricabile: Durante l'operazione di ricarica i tre LED verdi sono illuminati uno dopo l'altro e si spengono brevamente. La batteria ricaricabile è completamente carica quando i tre LED verdi sono illuminati permanentemente. Circa 5 minuti dopo che la batteria ricaricabile è stata ricaricata completeness, i tre LED verdi si spengono di nuovo.

Note: L'operazione di ricarica rapida è possible esclusivamente se la temperatura della batteria ricaricabile si trovava nel Campo di temperatura di carica ammissibile, vedi paragrafo "Dati tecnici".

Batteria caricata

La luce continua dell'indicatore LED verde segnala che la batteria è completamente carica. Inoltre, per la durata di ca. 2 secondi viene

emesso un segnale acustico che segnala che la batteria è sta- ta ricaricata completeness.

Una volta terminata l'opération, la batteria ricaricabile più essere estratta ed è pronta per l'uso immediato.

Se la batteria ricaricabile non è inserita, la luce continua dell'indicatore LED segnala che la spina di rete è inserita nella presa di corrente e che la stazione di ricarica è pronta per l'uso.

Temperatura della batteria ricaricabile inferiore a 0^ oppure superiore a 45^

La luce continua dell'indicatore LED rosso segnala che la temperatura della batteria si trova al di fuori del Campo di temperatura di carica

ammissibile, vedi paragrafo "Dati tecnici". Non appena viene raggiunto il Campo di temperatura ammissibile, la stazione di ricarica passa automaticamente alla ricarica rapida.

Se la temperatura della batteria ricaricabile si trovava al di fuor di campo di temperatura di carica ammissibile, inserendola nella stazione di ricarica si accende il LED rosso della batteria ricaricabile.

Operazione di ricarica impossibile

Nel caso fosse presente un'altra anomalia dell'operazione di ricarica, la stessa viene segnalatatramite lampeggio dellindicatore LED

rosso.

L'opération di ricarica non può essere avviata e la ricarica della batteria non è possibile (vedi paragrafo "Individuzione dei guasti").

Istruzioni per la ricarica

In caso di cici di ricarica continui oppure in caso di operazioni di ricarica successivi nella interruzione, la stazione di ricarica si vuo riscaldare. Questo fatto non è comunque preoccupante e non è indice di un difetto tecnico della stazione di ricarica stessa.

Un tempo di funzionamento notevolmente ridotto durante la ricarica indica che la batteria ricaricabile è consumata e delve essere sostituita.

Attenersi alleindicazioni per lo smaltimento.

Raffreddamento della batteria ricaricabile (Active Air Cooling)

Ilsystemadiventilazioneintegrato nelszastione di ricarica controla latemperatura della batteria inserta.Se latemperatura della batteria ricaricabile supera i 30^, la batteriaricaricabileviereaffreddataaduntemperatura di ricarica ottimaletramite un ventilatore.Quando ilventilatoree accesso sintsenteun rumorecaratteristic.

Se il ventilatore non entra in funzione, significa che la temperatura della batteria è compresa nel Campo di temperatura ottimale o che il ventilatore è difettoso. In questo caso si allunga la durata dell'operazione di ricarica della batteria ricaricabile.

Indicazioni operative

Indicatore dello stato di carica della batteria ricaricabile

La batteria ricaricabile è dotata di un indicatore dello stato di carica che visualizza lo stato di carica della batteria ricarica-

64|Italiano

bile stessa. L'indicatore dello stato di carica della batteria è costituito da 3 LED verdi.

Azionare il tasting per l'indicatore dello stato di carica per attivare l'indicatore dello stato di carica stesso. Dopca. 5 secondi l'indicatore dello stato di carica si spegne automaticamente.

Lo stato di carica più essere controllatoanche a batteria ricaricabile estratta.

Indicatore LED	Autonomia batteria ricari-cabile
Luce continua 3 LED verdi	≥ 2/3
Luce continua 2 LED verdi	≥ 1/3
Luce continua 1 LED verde	≤ 1/3
Luce lampeggiante 1 LED verde	Riserva

Se, dopo l'azionamento del tasting, non si illumina alcun LED significà che la batteria ricaricabile è difettosa e delve essere sostituita.

Per motivi di sicurezza il controllo dello stato di carica più avvenire solo ad appearecchio per il giardinaggio fermo.

Durante l'opération di ricarica i tre LED verdi sono illuminati uno aftero e si spengono brevamente. La batteria ricaricabile è completamente carica quando i tre LED verdi sono illuminati permanenente. Circa 5 minuti après che la batteria ricaricabile è stata ricaricata completeness, i tre LED verdi si spengono di nuovo.

Indicatore della batteria ricaricabile per controlo della temperatura

Il LED rosso dell'indicatore per il controllo della temperatura segnala che la batteria ricaricabile oppure l'elettronica dell'apparecchio per il giardinaggio (in caso di batteria ricaricabile inserta) non è nel Campo di temperatura ottimale. In questo caso l'apparechio per il giardinaggio non funzione oppure non funzione alla potenza massima.

Controllo della temperatura della batteria ricaricabile

Il LED rosso lampeggia premendo il tasting oppure l'interrutto de avvio/arresto (in caso di batteria ricaricabile inserta): La batteria ricaricabile è al di fuori del Campo di temperatura di funzionamento ammissibile.

In caso di una temperatura superiore a 70^ la batteria ricaricabile si disinserisce fino a quando la stessa è di nuovo in un Campo di temperatura d'esercizio amissibile.

Individuzione dei guasti e rimedi

Controllo della temperatura dell'elettronica dell'apparecchio per il giardinaggio

Il LED rosso è illuminato permanentemente premendo l'interrettutto di avvio/arresto: La temperatura dell'elettronica dell'apparecchio per il giardinaggio è inferiore a 5^ oppure superiore a 75^ .

In caso di una temperatura superiore a 90^ l'electronica dell'apparecchio per il giardinaggio si disinserisce fino a quando la stessa è di nuovo in un Campo di temperatura d'esercizio ammissibile.

Potenza di taglio (durata della batteria ricaricabile)

La potenza di taglio (durata della batteria ricaricabile) dipende dalle caratteristiche del prato, ad es. dallo spessore dell'erba, dall'umidità, alla lunghezza dell'erba e dall'altezza di taglio.

Se durante il taglio dell'erba l'apparecchio per il giardinaggio viene acceso e spento ripeturamente, si riduce anche in quosto caso la potenza di taglio (durata della batteria ricaricabile).

Per ottimizzare la potenza di taglio (durata della batteria ricaricabile) si consiglia di tagliare l'erba spesso, di ridurre l'altezza di taglio e di camminare a velocità normale.

L'esempio riportato di seguito illustra la corrisazione tra l'altezza di taglio e la potenza di taglio riferita a tre batterie ricaricabili.

Condizioni di taglio

6cm 4cm Erba molto rada, asciutta
Potenza di taglio
Batteria ricaricabile con 2,0 Ah	fino a 250 m²
Batteria ricaricabile con 4,0 Ah	fino a 500 m²
Batteria ricaricabile con 6,0 Ah	fino a 750 m²

Per prolongare la durata è possible-acquistare una batteria ricaricabile supplementare tramite un Centro di Assistenza Clienti autorizzato per utensili da giardinaggio Bosch.

Problema	Possibili cause	Rimedi
Il motore non funziona	Cagliaggio interno dell'apparecchio per il giardinaggio difettoso	Rivolgersi ad un Servizio Assistenza Clienti Bosch
	Batteria scarica	Ricaricare la batteria
	Batteria troppo fredda/troppo calda	Lasciare riscaldare/raffreddare la batteria
	Erba troppo lunga	L'altezza massima dell'erba permessa è di 30 cm con la regolazione massima dell'altezza di taglio
	La protezione del motore è scattata	Lasciare raffreddare il motore e regolare un'altezza di taglio maggiore
	Ruttore del circuito elettrico è stato inserito non correttamente/non completeness	Inserire correttamente
L'apparecchio per il giardinaggio funziona con interruzioni	Cabaggio interno dell'apparecchio per il giardinaggio difettoso	Rivolgersi ad un Servizio Assistenza Clienti Bosch
	La protezione del motore è scattata	Lasciare raffreddare il motore e regolare un'altezza di taglio maggiore
L'apparecchio per il giardinaggio lascia tracce di taglio irregolari e/o il motore lavora con dificoltà	Altezza di taglio troppo Bassa	Regolare una magiore altezza di taglio
	Lamaenza filo	Sostituire la lama (vedi figura J)
	Possibile ostruzioni	Spagnere l'apparecchio per il giardinaggio e ri-muovere il ruttore del circuito elettrico
		Controllare la parte inferiore dell'apparecchio per il giardinaggio e, se necessario, eliminare l'ostruzione (mettere sempre quanti da giardino)
	Lama montata in posizione errata	Montare la lama nella posizione corretta
La lama da taglio non ruota dopo aver acceso l'apparecchio per il giardinaggio	Lama bloccata da erba	Spagnere l'apparecchio per il giardinaggio e ri-muovere il ruttore del circuito elettrico
		Elimare l'ostruzione (mettere sempre quanti da giardino)
	Dado/vite della lama allentato/allentata	Serrare saldamente dato/vite della lama (27 Nm)
Vibrazioni/rumori ec-cessivi	Dado/vite della lama allentato/allentata	Serrare saldamente dato/vite della lama (27 Nm)
	Lama danneggiata	Sostituire la lama (vedi figura J)

Batteria ricaricabile e stazione di ricarica

Problema	Possibili cause	Rimedi
L'indicatore di carica della batteria rosso lampeggia sulla stazione di ricarica Operazione di ricarica impossibile	Batteria ricaricabile non inserita (correctamente)	Inserire correttamente la batteria nella stazione di ricarica
	Contatti della batteria ricaricabile sporchi	Pulire i contatti della batteria; ad. es. inserendo ed estrando più volte la batteria, se necessario sostuire la batteria
	Batteria ricaricabile difettosa	Sostituire la batteria
Gli indicatori di carica della batteria non sono illuminati sulla stazione di ricarica	Spina di rete della stazione di ricarica non inserita (correctamente)	Inserire la spina di rete (completamente) nella presa di corrente
	Presa di corrente, cavo di rete oppure stazione di ricarica difettosi	Controllare la tensione di rete e, eventually, far controllingla stazione di ricarica pressoun centro di Assistenza Clienti elettroutensili Bosch autorizzato

Manutenzione ed assistenza

Cura della batteria ricaricabile

Attenzione! Spagnere l'apparecchio per il giardinaggio, rimuovere il ruttore del circuito elettrico, togliere

la batteria ricaricabile ed il sacco raccoglierba prima di effettuare interventi di manutenzione o di pulizia.

Mettere sempre quanti da giardino maneggiando o lavorando nel settore delle lame taglienti.

Osservare le seguenti indicazioni e provvedimenti per garantire un utilizzo ottimale della batteria ricaricabile:

66|Nederlandsls

Proteggere la batteria ricaricabile da umidita ed acqua.
- Immagazzinare l'apparecchio per il giardinaggio e la batteria ricaricabile esclusivamente nel Campo di temperatura tra -20 °C e 50 °C. Ad es. in estate non lasciare in auto la batteria ricaricabile.
- Immagazzinare la batteria ricaricabile separatamente e non nella stazione di ricarica.
- In caso di irradiamento solare diretto non lasciare la batteria ricaricabile nell'apparecchio per il giardinaggio.
- La temperatura ottimale per la conservazione della batteria ricaricabile è di 5^ .
- Pulire di tanto in tanto le fessure di ventilazione della batteria ricaricabile con un pennello morbido, pulito ed asciutto.

Un tempo di funzionamento notevolmente ridotto durante la ricarica indica che la batteria ricaricabile è consumata e devesse sostituita.

Servizio di assistenza e consulenza tecnica

In caso di richieste o di ordinazione di pezioni di ricambio, comunicare sempre il codice prodotto a 10 cître riportato sulla targhetto di identificazione del prodotto.

Swizzera

Sul site www.bosch-pt.com/ch/it è possible ordinare diretamente on-line i ricambi.

Tel.: [phone]

Fax: [phone]

E-Mail: Aftersales. [e-mail]

Italia

Tel.: [phone]

E-Mail: [e-mail]

Trasporto

Le batterie ricaricabiliagliioni di litiocontainute sono soggeteai requisiti di legge relativi a merci pericolose. Le batterie ricaricabili possono essere trasportate su strada tramite l'utente sulla ulteriori precauzioni.

In caso di spedizione tramite terzi (p. es.: trasporto aereo oppure spedizioniere) devono essere osservati particolari requisiti relativi ad imballo e marcatura. In questo caso per la preparazione del pezzo da spedire è necessario ricorrere ad un esperto per merce pericolosa.

Spedire batterie ricaricabili solamente se la carcassa non è dannegggiata. Coprire con nastro adesivo i contatti scoperti ed imballare la batteria ricaricabile in modo tale che non si muova nell'imbalto. Attenersianche alle eventuali prescrizioni integrative nazionali.

Smaltimento

Avviare ad un riciclaggio rispettotioso dell'ambiente apparecchi per il giardinaggio, batterie

ricaricabili, accessori ed imballaggi non più impiegabili.

Non gettare apparecchi per il giardinaggio e batterie ricaricabili/batterie tra i rifiuti domestici!

Solo per i Paesi della CE:

Conformmente alla direttiva europea 2012/19/UE le appara- recchiature elettriche ed elettroniche diventate inservibili e, in base alla direttiva europea 2006/66/CE, le batterie ricarici- cabili/batterie difettose o consumate devono essere raccolte separamente ed essere inviate ad una riutilizzazione ecologica.

Batterie ricaricabili/Batterie:

Ioni di litio:

Osservare le istruzioni riportate nel paragrafo Trasporto.

Nederlands

aaiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiu

gJjIwOswoslaowJjWjIg jwawUgJ.UsSJJsLJdLwgs

oJlwl jIw oKswsjl 1Sds uWl aig

g uisj ju gga JjJJw oLswuus

juaiao ay bao olSsw jos (s)

JlIgglg

山g dawg jlwolw. sS o laai

joljI jSiojg jb0s y

.

（）jLswI山gbswJljwh

L L b u o j L (oJg g aJy, dL [59]

sloj slal jLJd a. jI Jgaww
