NWA1100 - Punto di accesso Wi-Fi ZYXEL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Punto di accesso Wi-Fi
Marca	ZYXEL
Modello	NWA1100
Standard wireless	802.11b/g
Velocità massima	Fino a 54 Mbit/s (802.11g)
Frequenza	2,4 GHz
Porte Ethernet	1 porta RJ45 10/100
Alimentazione	12 VDC tramite adattatore di rete incluso o PoE (Power over Ethernet) opzionale
Consumo elettrico	Circa 5 W
Antenne	2 antenne esterne rimovibili RP-SMA
LED	SYS (verde/ambra), ETHERNET (verde/ambra)
Dimensioni	Circa 160 x 110 x 30 mm
Peso	Circa 200 g
Temperatura di funzionamento	0 °C a 40 °C
Umidità di funzionamento	10% a 90% (senza condensa)
Sicurezza wireless	WEP, WPA, WPA2-PSK
Gestione	Interfaccia web (HTTP/HTTPS), password predefinita: 1234
Installazione	Montaggio a parete o su scrivania, viti non incluse
Alimentazione PoE	Compatibile IEEE 802.3af (iniettore non incluso)
Certificazioni	CE, FCC

Domande frequenti - NWA1100 ZYXEL

Come accedere all'interfaccia web del NWA1100?

Collegare il computer alla porta ETHERNET del punto di accesso. Assegnare al computer un indirizzo IP fisso nell'intervallo 192.168.1.3 a 192.168.1.254 (maschera 255.255.255.0). Aprire un browser web (Internet Explorer 6+ o Netscape 7+) e inserire l'indirizzo IP predefinito: 192.168.1.2. Utilizzare la password predefinita 1234 e fare clic su Login.

Qual è la password predefinita?

La password predefinita è 1234. Si consiglia vivamente di modificarla dopo il primo accesso per proteggere la rete.

Come configurare la modalità wireless?

Nel configuratore web, andare su Wireless > Impostazioni Wireless. Selezionare la modalità Access Point, lo standard wireless (es. 802.11b+g), il SSID desiderato e un canale. Applicare le impostazioni.

Come configurare la sicurezza WPA2-PSK?

Nell'interfaccia web, andare su Wireless > Sicurezza. Scegliere WPA2-PSK come modalità di sicurezza. Inserire una chiave pre-condivisa (password) e applicare. Tutti i client devono utilizzare la stessa chiave per connettersi.

Come cambiare l'indirizzo IP del punto di accesso?

Nel configuratore, andare su IP. È possibile scegliere Ottieni automaticamente tramite DHCP se si dispone di un server DHCP, oppure selezionare Utilizza un indirizzo IP fisso e inserire i parametri. Dopo l'applicazione, il NWA1100 utilizzerà il nuovo indirizzo IP.

Cosa fare se ho dimenticato la password di amministrazione?

È necessario ripristinare l'apparecchio alle impostazioni di fabbrica. Utilizzare una graffetta per premere il pulsante RESET sul retro per circa 10 secondi. Tutte le impostazioni, inclusa la password, torneranno ai valori predefiniti.

Come installare l'alimentazione PoE?

Il NWA1100 supporta Power over Ethernet (PoE) IEEE 802.3af. È necessario utilizzare un iniettore PoE (non incluso) collegato a un cavo Ethernet CAT5. Collegare il cavo Ethernet tra l'iniettore e la porta ETHERNET del punto di accesso. L'alimentazione avverrà tramite cavo.

Come montare il NWA1100 a parete?

Fissare due viti (diametro 6-8 mm) nel muro con una distanza di 60 mm. Lasciare uno spazio sotto la testa delle viti. Passare i cavi di collegamento dietro il dispositivo, quindi appendere il NWA1100 alle viti allineando le fessure di montaggio sul retro.

Cosa fare se i LED non si accendono?

Verificare che l'adattatore di rete o l'iniettore PoE sia correttamente collegato. Se il LED SYS rimane spento, provare un'altra presa elettrica. Se il LED ETHERNET non si accende, verificare che il cavo Ethernet sia ben collegato e che la scheda di rete del computer funzioni.

Come collegare le antenne?

Individuare i connettori dell'antenna sui lati del contenitore. Avvitare ciascuna antenna in senso orario fino a renderla ben fissata. Orientare le antenne perpendicolarmente al suolo e parallele tra loro per una copertura ottimale.

MANUALE UTENTE NWA1100 ZYXEL

La presente guida introductiva fornisce informazioni sull'impostazione e la configurazione di NWA1100 (contrassegnato Z nell'esempio fatto) per consentire ai clienti wireless di accedere in modo sicuro alla rete cablata. Consultare la propria Guida utente per ulteriori informazioni.

È possibile che occorra reperire le informazioni sul proprio accesso a Internet.

Per configurare la rete wireless è necessario:

• Collegamento dell'hardware.
• Accedere allo strumento di configurazione Web.
• Configurare NWA1100.
• Installazione dell'hardware.
• Configurazione di Power over Ethernet (opzionale).

Collegamento dell'hardware

1. Per mezzo del cavo Ethernet grigio, collegare la porta ETHERNET ad un computer per la configurazione iniziale.
2. Collegare la porta POWER 12VDC a una sorgente di alimentazione utilizzando esclusivamente l'alimentatore fornito in dotazione.

Collegare la porta ETHERNET di NWA1100 a un jack Ethernet con accesso alla rete dopo aver completato la configurazione iniziale.

LED

• Quando l'alimentazione è collegata, il LED SYS lampeggia di colore arancione e resta accesso di colore verde.
• Uno dei LED sulla porta ETHERNET di accende se la porta è correnteamente collegata, lampeggiando quando c'è traffico dati. La luce arancione si accende se la connessione è a 100 Mbps. La luce verde si accende se la connessione è a 10 Mbps.

Se nessuno dei LED accanto alla porta ETHERNET si accende, controllare i collegamenti dei cavi alle porte. Verificare che la schedà di rete del computer sia funzionante correttamente.

Accedere allo strumento di configurazione Web

Utilizzato Internet Explorer 6.0 o versione successiva oppure Netscape Navigator 7.0 o versione successiva con JavaScriptabilitato e bloccaggio dei pop-up disabilitato.

Impostare l'indirizzo IP del computer

Annotare le impostazioni IP currenti del computer prima di cambiarle.

Configurare dapprima il computer a utilizzato un indirizzo IP statico nell'intervallo 192.168.1.3 - 192.168.1.254 con una subnet mask uguala a 255.255.255.0. In quello modo si garantisce che il computer possaomaticare con NWA1100. Vedere la Guida dell'utente per informazioni sulla configurazione delle impostazioni IP del computer.

Eseguire il login nelle strumento di configurazione Web

sebbene sia possibile eseguire il collegamento a NWA1100 in modalità wireless, si consiglia di collegare il computer alla porta ETHERNET per la configurazione iniziale.

1. Avviare il browser. Immettere 192.168.1.2 (l'indirizzo IP predefinito di NWA1100) nella barra dell'indirizzo.

Se non è possibile accedere allo strumento di configurazione Web, verificare che gli indirizzi IP e le subnet mask di NWA1100 e del computer siano nel medesimo intervallo di indirizzi IP.

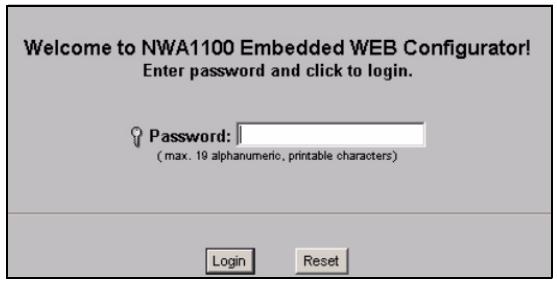

1. Immettere 1234 (la password predefinita) nel campo Password e scegliere Login (accedi).

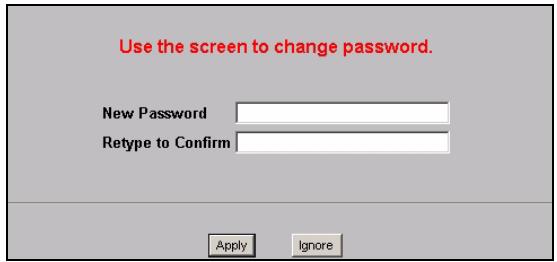

1. Cambiare la password di accesso immettendo una nuova password e facendo*clic su Appy (applica). Registare la nuova password e conservarla in un luogo sicuro.

Se la password vieneambiata e la si dimentica, sare necessario resettare NWA1100. Fare riferimento alla Guida utente per informazioni sull'uso del pulsante RESET.

1. Viene visualizzata la schermata STATUS (stato).

Configura le impostazioni del sistema

1. Fare cli c su SYSTEM (SISTEMA) nel pannello di navigazione.

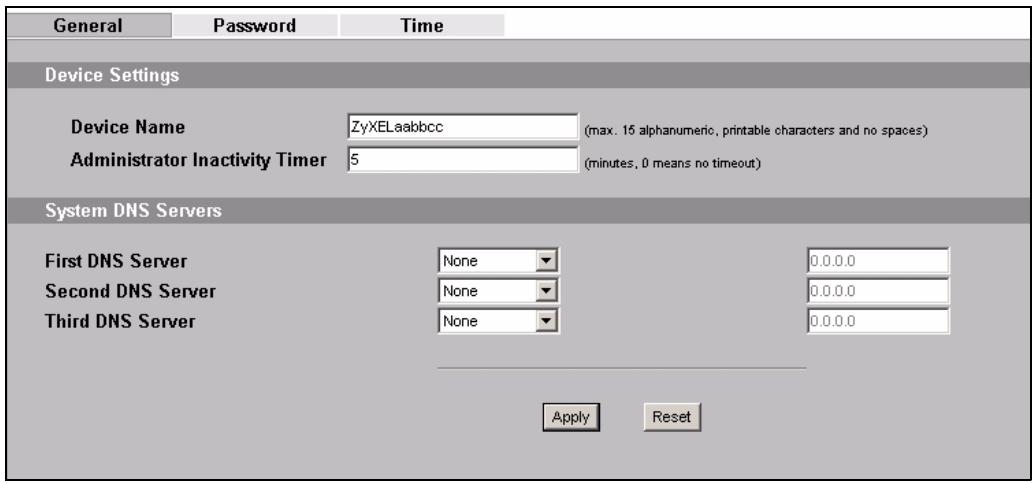

1. Appare la schermata SYSTEM (SISTEMA) > Genera (Generale).

System Name (nomeistema) consente di identificare NWA1100 sulla rete. Scegliere un nome distinctivo o lasciare quello predefinito.

DNS Server(s) (Server DNS): se l'ISP fornisce impostazioni DNS (Domain Name System) specifiche, scegliere User-Defined (definite dall'utente) ed immettere qui tali impostazioni.

1. Fare cli su Apply (Applica).

Configura impostazioni Wireless

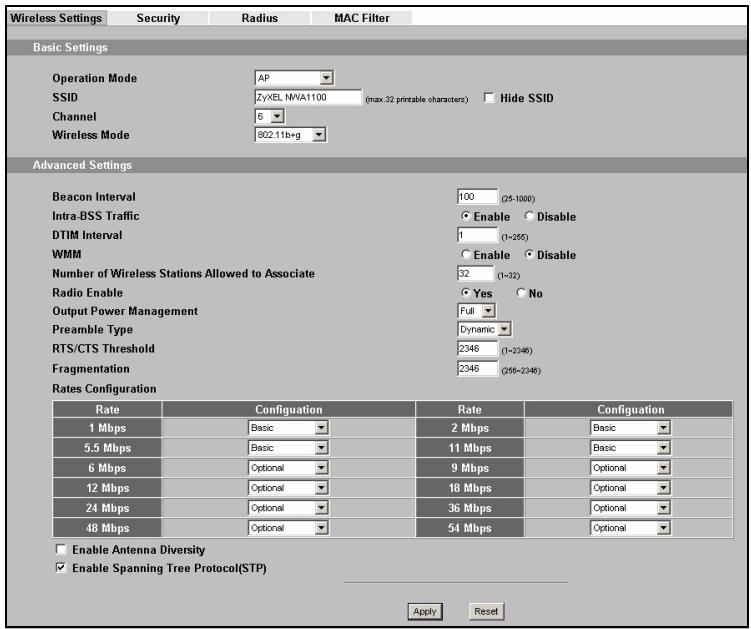

1. Fare cli c su WIRELESS (WIRELESS) nel pannello di navigazione. Viene visualizzata la schermata Wireless Settings (impostazioni wireless).

Le stazioni wireless e NWA1100 devono utilizzato lo stesso SSID, ID di canale e impostazione di critografia per consentire la communicatesione wireless.

Operation Mode (Modalità operativa): verificare che sia selezionata la modalità Access Point.

Wireless Mode (Modalità wireless): selezionare lo standard wireless da utilizzato per la rete. Se non si è certi di casa scegliere, selezionare 802.11b+g.

Channel (canale): scegliere il canale wireless che si desidera utilizzato per la rete.

1. Fare cli su Apply (Applica) per salvare le impostazioni.

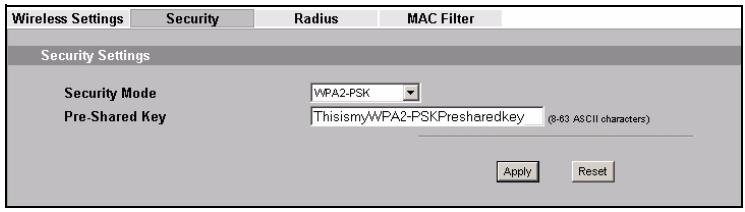

2. Fare clic sulla scheda Security (Sicurezza).

In questo campo è possibile immettre le impostazioni di sicurezza della rete wireless. I campi compilati variano a seconda del tipo di sicurezza selezionata nel campo Security Mode (Modalityà di sicurezza).

Selezionare None (Nessuno) se non si desidera utilizzato la sicurezza wireless.

Questo esempio utilizes la sicurezza WPA2-PSK, nella quale tutti i clienti wireless devono utilizzare la stessa chiave pre-shared per unirsi alla rete.

Verificare che tutti i cliente wireless supportino il tipo di sicurezza impostata. Fare cli su Apply (Applica) una volta terminato.

Se i client wireless non possono comunicare con la rete, verificare che i client e NWA1100 utilizzino le stesse impostazioni di sicurezza wireless.

Configura impostazioni IP

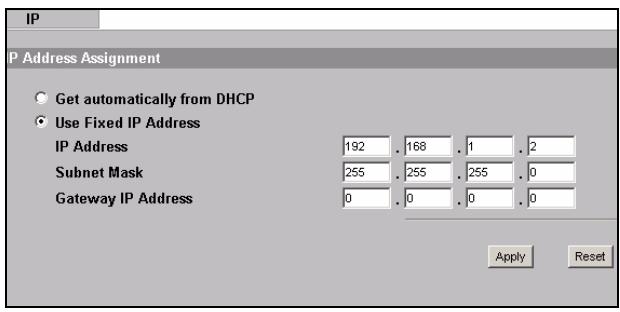

1. É necessario impostare l'indirizzo IP di NWA1100 per essere nella stessa subnet della rete. Fare cig scu IP nel pannello di navigazione.

Selectionare Get automatically from DHCP (ottieni automaticamente da DHCP) per consentire a un server DHCP presente in rete di assegnare un indirizzo IP a NWA1100.

Se si dispone di un indirizzo IP specifico da utilizzato, selezionare Use fixed IP address (utilizza indirizzo IP fisso) e specificarlo unitamente al subnet mask e all'indirizzo IP gateway.

Fare cli su Apply (applica) NWA1100 ora utilizza le nuove impostazioni IP. Non sare più possibile connettersi a NWA1100 utilizzato l'indirizzo IP predefinito.

Se si cambia l'indirizzo IP di NWA1100, è necessario utilizzato il nuovo indirizzo IP quando si desidera accedere allo strumento di configurazione Web. Selezionando Get automatically from DHCP (ottenti automaticamente da DHCP), controlling the server DHCP per determinare l'indirizzo IP assegnato a NWA1100. Per ulteriori informazioni vedere la documentazione del server DHCP.

1. Se si cambia l'indirizzo IP del computer, tornare alla sua impostazione precedente.
2. Modificare i parametri wireless nelle stazioni wireless per farle corrispondere a quella di NWA1100. Fare riferimento alla documentazione dell'adattatore wireless.

NWA1100 è ora pronto a connettersi allo switch o al router. Questa operazione può essere eseguita subito, dopo aver collegato le antenne e montato NWA1100.

Se NWA1100 non può comunicare con la rete, verificare che NWA1100 stía utilizzando un indirizzo IP sulla stessa subnet dello switch / router.

Installazione dell'hardware

Collegamento delle antenne

Seguire le istruzioni presentate di seguito per eseguire il collegamento alle antenne in dotazione.

1. Individuare le prese delle antennes presso i lati di NWA1100.
2. Individuare le prese delle antennes presso i lati di NWA1100. Le antennene devono essere perpendiculari al suolo e parallele una con l'altra.

assicurarsi che le antennne siano accuratamente serrate sulle apposite prese.

Montaggio dell'hardware

In generale, la posizione migliorare per il punto di accesso è al centro dell'area di copertura wireless. Per prestazioni ottimali, montare il dispositivo NWA1100 in posizione soprelevata, alla ostacoli. Per prestazioni ottimali, montare il dispositivo NWA1100 in posizione soprelevata, alla ostacoli.

Posizione libera

Posizione are il dispositivo NWA1100 su una superficie piana e stabile (una scrivania o una mensola), forte abbastanza da sostenere il peso del dispositivo con i cavi di connessione.

Montaggio a muro

Seguire i seguenti punti per applicare NWA1100 ad una parete.

1. Individuare una posizione elevata sul muro che sua esente da ostacoli.
2. Inserire due viti (non in dotazione) nella parete a 60 mm si distanza. è possibile utilizzato lo schema al termine della presente guida per facilitare il contrassegno dei fori delle viti. Usare viti con testa da 6mm ~ 8mm. Non serrare le viti fino in fondo nella parete. Lasciare un piccolo spazio tra la testa della vite e il muro. Lo spazio deve essere abbastanza grande da consentire alle teste delle viti di scorrere nelle apposite fissure e ai cavi di connessione di scorrere lungo la parte posteriore di NWA1100.

assicurarsi che le viti siano saldamente fissate alla parete e che siano abbastanza robuste per sostenere il peso di NWA1100 con i cavi di collegamento.

1. Regolare i cavi.

Far scorrere i cavi di collegamento lungo la parte posteriore di NWA1100 come migliorato nella figura seguente.

oppure

far scorrere i cavi di collegamento versuso l'alto e lungo il bordo della parte superiore.

1. Allineare i fori presso la parte posteriore di NWA1100 con le viti sulla parete. Appendere NWA1100 sulle viti.

Configurazione di Power over Ethernet (opzionale)

Power over Ethernet (PoE) consente di fornire elettricità a NWA1100 per mezzo di un cavo Ethernet CAT 5 a 8 poli, eliminando la necessità di disporre di una sorgente di alimentazione nelle vicinanze.

Un iniettore o un disposativo PoE (B) (non in dotazione) è necessario per fornire corrente (C) al cavo Ethernet (A). Questa funzionalità consente una maggiore flessibilità per il posizionamento del disposativo NWA1100 (Z).
