Tipo di prodotto	TV LED 3D
Marca	Panasonic
Modello	TX-55AS650E
Dimensioni dello schermo	55 pollici (139,7 cm)
Risoluzione	Full HD (1920 x 1080)
Dimensioni con piedistallo (L×A×P)	1 244 × 767 × 292 mm
Dimensioni senza piedistallo (L×A×P)	1 244 × 722 × 54 mm
Peso con piedistallo	19,5 kg netto
Peso senza piedistallo	18,5 kg netto
Alimentazione	CA 220-240 V, 50/60 Hz
Connettività	3 × HDMI, 2 × USB, Péritel (SCART), Composito, Componente, Ethernet, uscita audio digitale ottica, presa cuffia, slot CI+
Funzioni principali	3D passivo, Smart TV (VIERA Connect), Wi-Fi integrato, Bluetooth, controllo vocale, registrazione USB, VIERA Link (HDMI-CEC), guida EPG
Accessori forniti	Telecomando, controller touchpad, occhiali 3D passivi, piedistallo, pile, cavo di alimentazione, manuale d'uso
Manutenzione e pulizia	Pulire con un panno morbido asciutto; per lo sporco ostinato, utilizzare un panno morbido imbevuto di acqua pura o detergente neutro diluito (1:100), ben strizzato. Non utilizzare solventi.
Sicurezza	Blocco genitori, standby automatico (4 ore), spegnimento in assenza di segnale (10 min). Non esporre a pioggia o umidità. Scollegare in caso di anomalia.
Pezzi di ricambio e riparabilità	Nessun componente riparabile dall'utente. In caso di malfunzionamento, contattare un rivenditore autorizzato Panasonic. Non aprire il televisore.
Montaggio a parete	Compatibile VESA 400 × 200 mm, viti M6. Profondità di avvitamento: 9-18 mm. Supporto non incluso.
Standard TV	DVB-T/T2, DVB-C, PAL/SECAM, NTSC (tramite ingresso AV)

Domande frequenti - TX-55AS650E PANASONIC

Come pulire lo schermo del televisore?

Utilizzare un panno morbido e asciutto. Per le macchie ostinate, inumidire leggermente il panno con acqua pura o detergente neutro diluito (1 volume per 100 volumi di acqua), strizzare bene, quindi pulire delicatamente. Non utilizzare mai solventi o prodotti abrasivi.

Come montare il televisore su un supporto a parete?

Utilizzare un supporto a parete compatibile VESA 400×200 mm. Le viti di fissaggio sono M6 con una profondità di avvitamento compresa tra 9 e 18 mm. Il supporto a parete non è fornito. Contattare il rivenditore Panasonic per un supporto approvato.

Gli occhiali 3D sono inclusi?

Sì, un paio di occhiali 3D passivi sono forniti con il televisore. Per occhiali aggiuntivi, utilizzare solo occhiali 3D Panasonic compatibili con la tecnologia 3D passiva.

Come collegare un disco rigido USB per la registrazione?

Collegare il disco rigido alla porta USB 2 (contrassegnata per la registrazione). Il televisore formatterà il disco. Accedere a [AIUTO] nel menu per maggiori informazioni sulla registrazione.

Cosa fare se il telecomando non funziona più?

Verificare prima che le pile siano inserite correttamente e non siano scariche. Puntare il telecomando verso il sensore entro un raggio di 7 metri e a meno di 30 gradi. Evitare la luce diretta del sole sul sensore.

Come impostare la prima accensione?

Collegare il televisore e accenderlo. Seguire le istruzioni a schermo: selezionare 'Casa' come ambiente, scegliere il proprio paese, quindi avviare la ricerca automatica dei canali. Configurare anche la connessione di rete se desiderato.

Posso utilizzare questo televisore con un amplificatore audio?

Sì, collegare l'amplificatore tramite HDMI 2 (compatibile ARC) o tramite l'uscita audio digitale ottica (DIGITAL AUDIO) per un suono multicanale. Assicurarsi che l'amplificatore supporti la funzione ARC se si utilizza HDMI.

Come attivare il controllo vocale?

Utilizzare il controller touchpad fornito. Premere il pulsante di controllo vocale (pulsante con microfono) e parlare a circa 15 cm dal microfono. Assicurarsi che il controller sia accoppiato tramite Bluetooth.

Il televisore si scalda normalmente?

Sì, è normale che alcune parti del pannello anteriore, superiore e posteriore si scaldino. Ciò non influisce sulle prestazioni o sulla qualità del televisore.

Come ripristinare tutte le impostazioni?

Accedere al menu [Configurazione] > [Menu sistema] > [Ripristino fabbrica]. Ciò cancellerà tutte le impostazioni (canali, rete, preferenze) e riavvierà la configurazione iniziale.

MANUALE UTENTE TX-55AS650E PANASONIC

Rappresentante autorizzato:

⇒ (pag. 14)

N2QBYA000004

Pedestallo

(pag. 8)

[modello da 39 pollici] [modello da 42 pollici]

⇒ (pag. 14)

R03 (2)

⇒ (pag. 15)

Occhiali 3D

(pag. 18)

3 Selezionare un canale

• su

giù

0

Istruzioni per l'uso Televisore LCD

ViEra

Per istruzioni più dettagliate, consultare [eHelp] (Istruzioni per l'uso integrate).

Come utilizzare [eHelp] (pag.18)

Complimenti per l'acquisto del presente prodotto Panasonic.

Prima di utilizzare il prodotto, leggere attentamente le seguenti istruzioni e conservarle per eventuali consultazioni future.

Le immagini in questo manuale hanno soltanto uno scopo illustrativo.

Fare riferimento alla garanzia pan-europea se è necessario rivolgersi al rivenditore Panasonic locale per l'assistenza.

DOLBY

DIGITAL PLUS

dt

2.0+Digital Out

apt

CSR

POWERED BY

DRAGON

realD

3D

rovi guide

#

Leggere con attenzione

Avviso importante 3

Precauzioni per la sicurezza 4

Guida all'avvio rapido

7

Collegamenti 9

Identificazione dei comandi 13

Prima sintonia automatica 16

Utilizzato di VIERA

Operazioni 17

Come utilizzare eHelp 18

Visione di immagini 3D 18

Altre informazioni

Domande e risposte 19

Manutenzione 20

Dati tecnici 20

• Per informazioni sui marchi di fabbrica, consultare [eHelp] (Supporto > Licenza).

Avviso per le funzioni DVB / trasmissioni di dati / IPTV

• Questo televisore è progettato in conformità agli standard (aggiornati ad agosto 2013) dei servizi digitali terrestri DVB-T / T2 (MPEG2 e MPEG4-AVC(H.264)) e dei servizi digitali via cavo DVB-C (MPEG2 e MPEG4-AVC(H.264)).

Per la disponibilità dei servizi DVB-T / T2 nella propria area, rivolgersi al rivenditore di zona.

Per la disponibilità dei servizi DVB-C con il presente televisore, rivolgersi al provider di servizi via cavo.

• Questo televisore potrebbe non funzionare correttamente con segnali che non siano conformi agli standard DVB-T / T2 o DVB-C.
• La disponibilità delle caratteristiche varia a seconda del paese, dell'area geografica, dell'emittente, del provider di servizi e dell'ambiente di rete. Non tutti i moduli CI (interfaccia comune) funzionano correttamente con questo televisore. Rivolgersi ai provider di servizi per informazioni sui moduli CI disponibili.
• Questo televisore potrebbe non funzionare correttamente con i moduli CI non approvati dal provider di servizi.
• A seconda del provider di servizi, possono essere applicate tariffe aggiuntive.
• La compatibilità con i servizi futuri non è garantita.
• Controllare le informazioni più aggiornate sui servizi disponibili sul sito Web indicato di seguito. (Solo in inglese)

http://panasonic.net/viera/support

Panasonic non garantisce il funzionamento e le prestazioni dei dispositivi periferici di altri produttori e non si assume alcuna responsabilità o danno indotti da funzionamento e/o prestazioni derivanti dall'utilizzo dei dispositivi periferici di tali produttori.

La registrazione e la riproduzione di un contenuto su questo o su qualsiasi altro apparecchio possono richiedere l'autorizzazione del proprietario del copyright o di altri diritti relativi ai contenuti. Panasonic non dispone dell'autorità e non garantisce all'utente tale autorizzazione, disconoscendo esplicitamente qualsiasi diritto, capacità o intenzione di ottenere l'autorizzazione stessa per conto dell'utente. È responsabilità dell'utente assicurarsi che l'uso di questo o di altri apparecchi si conformi alla normativa sul copyright applicabile nel paese di residenza. Fare riferimento a tale normativa per ulteriori informazioni sulle leggi e sui regolamenti in merito, oppure contattare il proprietario dei diritti del contenuto che si desidera registrare o riprodurre.

Questo prodotto ha la licenza del portafoglio del brevetto AVC per l'uso personale e non commerciale di un utente per (i) la codifica video conforme allo standard AVC ("AVC Video") e/o (ii) la decodifica AVC Video codificata dall'utente che svolge un'attività personale e non commerciale e/o ottenuta da un fornitore video dotato della licenza di fornire il servizio AVC Video. Non viene concessa alcuna licenza, implicita o esplicita, per altri usi.

Si possono ottenere informazioni aggiuntive da MPEG LA, LLC.

Vedere http://www.mpegla.com.

Rovi Corporation e/o le sue filiali non sono in alcun caso responsabili in merito all'esattezza o alla disponibilità dei palinsesti o di altre informazioni presenti nel sistema GUIDE Plus+/Rovi Guide e non possono garantire la disponibilità del servizio nell'area dell'utente. In nessun caso Rovi Corporation e/o le sue filiali potranno essere ritenuti responsabili per danni correlati all'accuratezza o alla disponibilità del palinsesto o di altre informazioni nel sistema GUIDE Plus+/Rovi Guide.

Trasportare soltanto in posizione verticale.

Precauzioni per la sicurezza

Per contribuire ad evitare il pericolo di scosse elettriche, incendio, danni o infortuni, attenersi alle avvertenze e alle precauzioni riportate di seguito:

Spina e cavo di alimentazione

Avvertenza

Se si rileva qualcosa di insolito, staccare immediatamente la spina del cavo di alimentazione dalla presa di corrente.

• Questo televisore è progettato per funzionare con un'alimentazione C.a. 220-240 V, 50/60 Hz.
• Inserire completamente la spina nella presa di corrente.
• Assicuratevi che ci sia un accesso facile alla spina del cavo di alimentazione.
• Prima di pulire il televisore, scollegare la spina del cavo di alimentazione. Non toccare la spina del cavo di alimentazione con le mani bagnate.

Non danneggiare il cavo di alimentazione.

• Non mettere oggetti pesanti sul cavo di alimentazione.

Non mettere il cavo di alimentazione vicino ad un oggetto molto caldo.

Non staccare il cavo di alimentazione tirandolo. Per staccare il cavo di alimentazione dalla presa di corrente, prenderlo per la spina.

Non spostare il televisore con il cavo di alimentazione collegato alla presa di corrente. Non torcere il cavo di alimentazione e non piegarlo o tenderlo eccessivamente. Non usare il cavo di alimentazione con la spina danneggiata, o una presa di corrente danneggiata. Assicurarsi che il televisore non schiacci il cavo di alimentazione.

• Non usare un cavo di alimentazione diverso da quello in dotazione a questo televisore.

Attenzione

Avvertenza

Non aprire né modificare il televisore per proprio conto poiché rimuovendo i pannelli è possibile entrare in contatto con componenti sotto tensione. All'interno del televisore non sono presenti componenti riparabili dall'utente.

Non esporre il televisore alla pioggia oppure all'umidità eccessiva. Non posare sull'apparecchio recipienti con acqua, come per esempio vasi, e non esporre la TV all'acqua gocciolante né all'acqua corrente.

• Non inserire alcun oggetto nei fori di ventilazione del televisore.

Non utilizzare piedistalli e attrezzature di montaggio non approvati. Rivolgersi al rivenditore Panasonic locale per far eseguire la regolazione o l'installazione delle staffe di montaggio a parete approvate.

• Evitare di esercitare un'eccessiva pressione o di urtare il pannello del display.

Non collocare il televisore su superfici inclinate o instabili e assicurarsi che non sporga oltre il margine della base.

• Questo televisore è progettato per l'uso da tavolo.

Non esporre il televisore alla luce diretta del sole e ad altre fonti di calore.

Al fine di prevenire gli incendi, tenere sempre lontano dal televisore le candele e le altre fonti di fiamme libere.

Parte pericolosa / oggetto di piccole dimensioni

Avvertenza

• Questo prodotto contiene parti potenzialmente pericolose come sacchetti di plastica, che potrebbero essere ingerite accidentalmente dai bambini. Tenere queste parti fuori dalla portata dei bambini.
• Evitare che i bambini maneggino oggetti di piccole dimensioni come schede SD e batterie R03. Il piccolo oggetto potrebbe essere ingerito dai bambini. Rimuovere la scheda SD subito dopo l'uso e conservarla lontano dalla portata dei bambini.

Piedistallo

Avvertenza

Non smontare o modificare il piedistallo.

Precauzioni

Non usare piedistalli diversi da quello fornito con il televisore. - Non utilizzare il piedistallo qualora presenti deformazioni o rotture. In quel caso, rivolgersi immediatamente al rivenditore Panasonic locale. - Durante il montaggio, accertarsi che tutte le viti siano saldamente serrate.

Assicurarsi che il televisore non subisca urti durante l'installazione del piedistallo. Assicurarsi che i bambini non salgano sul piedistallo. - Per l'installazione o la rimozione del televisore dal piedistallo è necessario l'intervento di almeno due persone. - Installare o rimuovere il televisore attenendosi alla procedura specificata.

Onda radio

Avvertenza

Non usare il televisore ed il Controller touchpad all'interno di strutture sanitarie o in luoghi con apparecchiature mediche. Le onde radio possono interferire con le apparecchiature medicali e causare danni dovuti al malfunzionamento. Non usare il televisore ed il Controller touchpad nelle vicinanze di apparecchiature con controllo automatico come porte automatiche o allarmi antincendio. Le onde radio possono interferire con le apparecchiature di controllo automatiche e causare danni dovuti al malfunzionamento. - Se portate un cardiostimolatore, tenete il televisore ed il Controller touchpad ad una distanza di almeno 22 cm. Le onde radio possono interferire con il funzionamento del pacemaker. Non smontare o modificare in alcun modo il televisore ed il Controller touchpad.

LAN wireless incorporata

Precauzioni

Non utilizzare la LAN wireless incorporata per la connessione a una rete wireless (SSID*) per la quale non si dispone dei diritti di utilizzo. Tali reti potrebbero essere elencate nei risultati della ricerca. Il loro utilizzo potrebbe tuttavia essere considerato come illecito.

*SSID è un nome che identifica una particolare rete wireless per la trasmissione.

Non esporre la LAN wireless incorporata a temperature elevate, alla luce diretta del sole o all'umidità. - I dati trasmessi e ricevuti mediante onde radio possono essere intercettati e controllati. - La LAN wireless incorporata utilizza bande di frequenza a 2,4 GHz e 5 GHz. Per evitare malfunzionamenti o rallentamenti causati da interferenze delle onde radio, allontanare il televisore da dispositivi quali altri dispositivi LAN wireless, microonde, telefoni cellulari e dispositivi che utilizzano segnali a 2,4 GHz e 5 GHz quando si usa la LAN wireless incorporata. - Se si verificano disturbi causati dall'elettricità statica, è possibile che il televisore si spenga al fine di proteggere l'apparecchiatura. In quel caso, spegnere il televisore con l'interruttore di accensione/spegnimento, quindi riaccenderlo. - Per ulteriori informazioni sulla LAN wireless e sul punto di accesso, visitare il seguente sito Web.

(Solo in inglese)

http://panasonic.net/viera/support

Tecnologia wireless Bluetooth®

Precauzioni

• Il televisore ed il Controller touchpad utilizzano la banda ISM (Bluetooth®) di 2,4 GHz. Per evitare guasti o una risposta lenta causata da interferenze delle onde radio, tenere il televisore ed il Controller touchpad fuori dalla portata di apparecchiature come unità LAN wireless, altri apparecchi Bluetooth, forni a microonde, cellulari e apparecchiature che operano con segnali sulla frequenza a 2,4 GHz.

Ventilazione

Precauzioni

Lasciare uno spazio sufficiente intorno al televisore per evitare un eccessivo accumulo di calore, che potrebbe causare un guasto anticipato di alcuni componenti.

Distanza minima:

Non ostacolare la ventilazione, ad esempio coprendo le aperture di ventilazione con giornali, tovaglie e tende.

• A prescindere dall'utilizzo di un piedistallo, assicurarsi sempre che le ventole sul fondo del televisore non siano bloccate e vi sia spazio sufficiente per consentire una ventilazione adeguata.

Spostamento del televisore

Precauzioni

Prima di spostare il televisore, scollegare tutti i cavi.

• Per spostare il televisore è necessario l'intervento di almeno due persone.

Inutilizzo prolungato

Precauzioni

Questo televisore continua a consumare della corrente anche quando è spento, per tutto il tempo che la spina del cavo di alimentazione rimane attaccata alla presa di corrente.

• Se il televisore non viene utilizzato per un lungo periodo di tempo, staccare la spina del cavo di alimentazione dalla presa di corrente.

Volume eccessivo

Precauzioni

Il volume eccessivo delle cuffie può danneggiare l'udito. Può provocare danni irreversibili.

Se si avverte nelle orecchie un rumore tamburellante, abbassare il volume o interrompere temporaneamente l'uso delle cuffie.

- Batteria per il telecomando / per il Controller touchpad

Precauzioni

L'installazione non corretta potrebbe causare perdite, corrosione ed esplosione delle batterie. - Per la sostituzione, utilizzare soltanto batterie di tipo uguale o equivalente. Non mischiare batterie vecchie e nuove. Non mischiare tipi diversi di batterie (come batterie alcaline e al manganese). Non usare batterie ricaricabili (Ni-Cd, ecc.). Non bruciare o rompere le batterie. Non esporre le batterie a calore eccessivo, ad esempio luce del sole, fiamme libere o simili. Smaltire correttamente le batterie. Rimuovere la batteria dall'unità quando non la si utilizza per periodi prolungati per prevenire perdite, corrosioni ed esplosioni.

Uso degli occhiali 3D

Precauzioni

Utilizzare gli occhiali 3D solo ed esclusivamente per lo scopo previsto. Non spostarsi perché si indossano gli occhiali 3D, onde evitare cadute e infortuni accidentali. Non far cadere, piegare, esercitare pressione o calpestare gli occhiali 3D. - Prestare attenzione ai perni sul telaio quando si indossano gli occhiali 3D. - Evitare di pizzicarsi le dita con la sezione a cerniera degli occhiali 3D. - Non utilizzare gli occhiali 3D se presentano danni fisici. - Se si soffre di problemi alla vista (miopia o presbiopia, astigmatismo, differenza diottrica tra l'occhio destro e l'occhio sinistro), correggere il problema alla vista prima di utilizzare gli occhiali 3D. Gli occhiali 3D forniti sono da indossare sopra i normali occhiali da vista. - Interrompere immediatamente l'uso degli occhiali 3D se si riscontrano rossori, dolore o irritazioni della pelle intorno al naso o alle tempie. In rari casi i materiali utilizzati negli occhiali 3D possono provocare una reazione allergica.

Visione di immagini 3D

Precauzioni

• Prestare particolare attenzione quando i bambini visualizzano immagini 3D. Di norma, le immagini 3D non devono essere visualizzate da bambini di età inferiore a 6 anni. I genitori o altri adulti devono controllare i bambini che visualizzano immagini 3D per garantirne la sicurezza e la salute.
• Smettere immediatamente di visualizzare le immagini 3D se si avverte stanchezza, malessere, si sperimentano altre sensazioni di disagio o si vedono chiaramente immagini doppie. Effettuare delle pause adeguate prima di continuare la visione. Se si imposta l'effetto 3D mediante [Regolazione 3D], tenere presente che la visione delle immagini 3D varia da persona a persona.

Non visualizzare immagini 3D se si è sensibili alla luce, si hanno problemi cardiaci o altri problemi di salute. - Quando si visualizzano immagini 3D, la sensazione della distanza potrebbe essere compromessa o erronea. Evitare di colpire involontariamente lo schermo del televisore o altre persone. Accertarsi che non vi siano oggetti fragili nelle vicinanze, per evitare danni accidentali e infortuni. Non visualizzare le immagini 3D da una distanza minore di quella consigliata. La distanza di visione consigliata è almeno tre volte l'altezza dell'immagine.

Modello da 39" : almeno 1,5 m Modello da 42": almeno 1,6 m Modello da 47" : almeno 1,8 m Modello da 50" : almeno 1,9 m Modello da 55": almeno 2,1 m Modello da 60" : almeno 2,3 m

Quando l'area superiore e inferiore dello schermo contengono bande nere, come nel caso dei film, osservare lo schermo da una distanza pari almeno a tre volte l'altezza dell'immagine effettiva (la distanza risulta quindi inferiore a quella dei valori consigliati sopra).

Televisore LCD

Dichiarazione di conformità (DoC)

"Con il presente, Panasonic Corporation dichiara che questo televisore è conforme ai requisiti di base e ad altre disposizioni applicabili della Direttiva 1999/5/CE".

Per una copia della Dichiarazione di conformità originale di questo televisore, visitare il seguente sito Web:

http://www.doc.panasonic.de

Rappresentante autorizzato:

Questo televisore è destinato ai seguenti paesi.

Albania, Andorra, Austria, Belgio, Bulgaria, Croazia, Cipro, Repubblica Ceca, Danimarca, Estonia, Finlandia, Francia, Germania, Grecia, Ungheria, Italia, Islanda, Lettonia, Liechtenstein, Lituania, Lussemburgo, Malta, Monaco, Montenegro, Paesi Bassi, Norvegia, Polonia, Portogallo, Romania, Slovacchia, Slovenia, Spagna, Svezia, Svizzera, Turchia

La funzionalità LAN wireless di questo televisore deve essere utilizzata esclusivamente all'interno di edifici.

Accessori

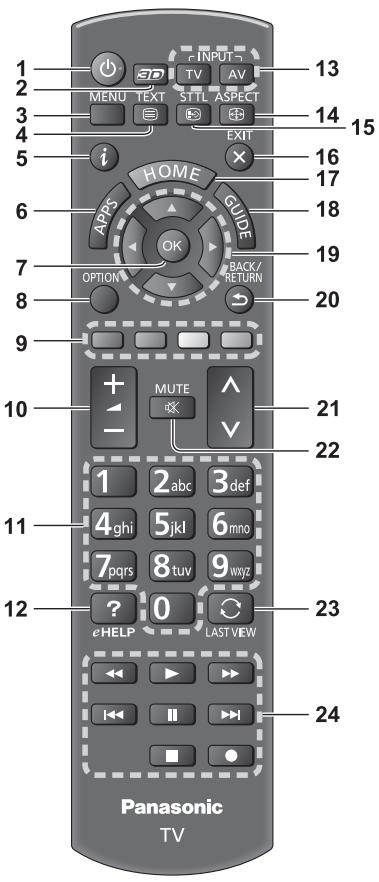

Telecomando

⇒ (pag. 13)

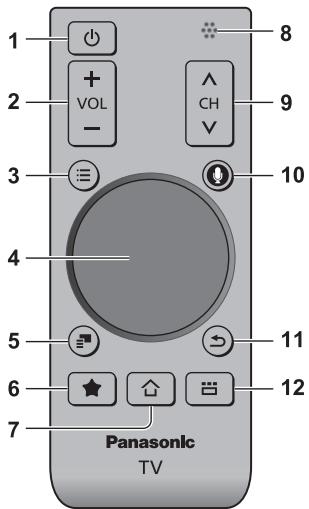

Controller touchpad

⇒ (pag. 14)

Piedistallo

⇒ (pag. 8)

Modello da 39" Modello da 42"

Modello da 47" Modello da 50"

Modello da 55" [Modello da 60"]

Cavo di alimentazione

⇒ (pag. 10)

Batterie

R6 (2)

(Per il Telecomando)

⇒ (pag. 14)

R03 (2)

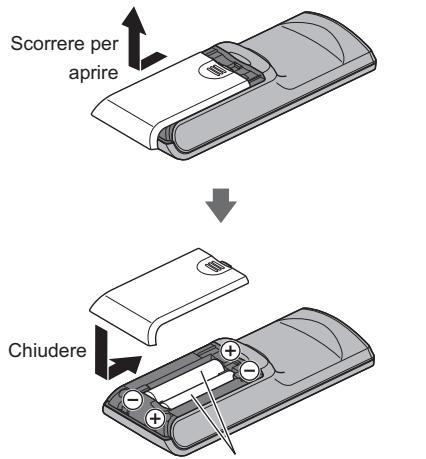

(Per il Controller touchpad)

⇒ (pag. 15)

Occhiali 3D

⇒ (pag. 18)

Istruzioni per l'uso

Garanzia pan-europea

Gli accessori potrebbero non essere forniti insieme. Prestare attenzione a non farli cadere accidentalmente. - Per informazioni sugli accessori optionali, consultare [eHelp] (Supporto > Accessori optionali).

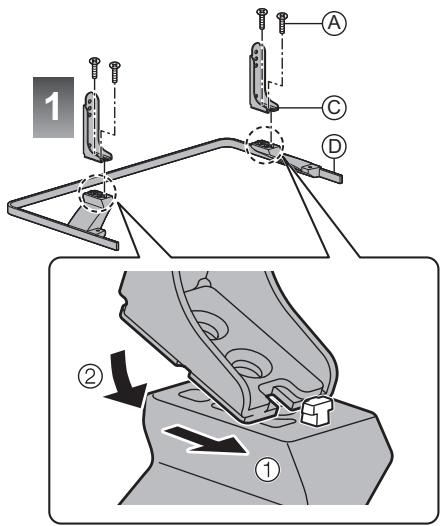

Montaggio / rimozione del piedistallo

A Vite di montaggio (4)

M5 × 15

B Vite di montaggio (4)

M4 × 12

⟨Ĉ⟩ Staffa (2)

D Base

Modello da 39"

Modello da 42"

Modello da 47"

Modello da 50"

Modello da 55"

Modello da 60"

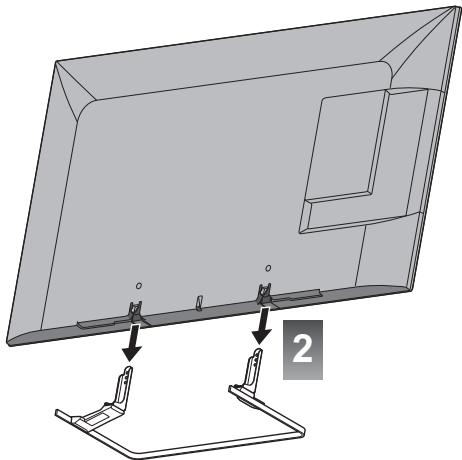

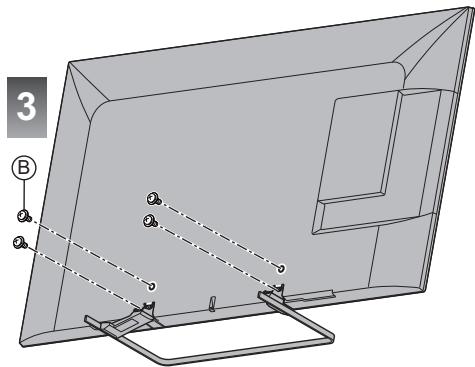

Montaggio del piedistallo

Rimozione del piedistallo dal televisore

Rimuovere il piedistallo nel seguente modo quando si utilizza la staffa di montaggio a parete o per reimballare il televisore.

1. Rimuovere le viti di montaggio ⑧ dal televisore. 2. Staccare il piedistallo dal televisore. 3. Rimuovere le viti di montaggio A dalla staffa.

Collegamenti

• I dispositivi esterni e i cavi mostrati non sono forniti con questo televisore.
• Accertarsi che il televisore sia scollegato dalla presa di corrente prima di collegare o scollegare qualsiasi cavo.
• Verificare che il tipo di terminale e le spine dei cavi siano corretti durante il collegamento.
• Usare un cavo HDMI conforme per l'allacciamento.
• Usare un cavo SCART completamente allacciato.
• Tenere il televisore lontano dalle apparecchiature elettriche (apparecchiature video, ecc.) o apparecchiature con un sensore a infrarossi; in caso contrario, potrebbero verificarsi distorsioni di immagini/audio o interferenze nel funzionamento dell'altra apparecchiatura.
• Leggere anche il manuale del componente che viene collegato.

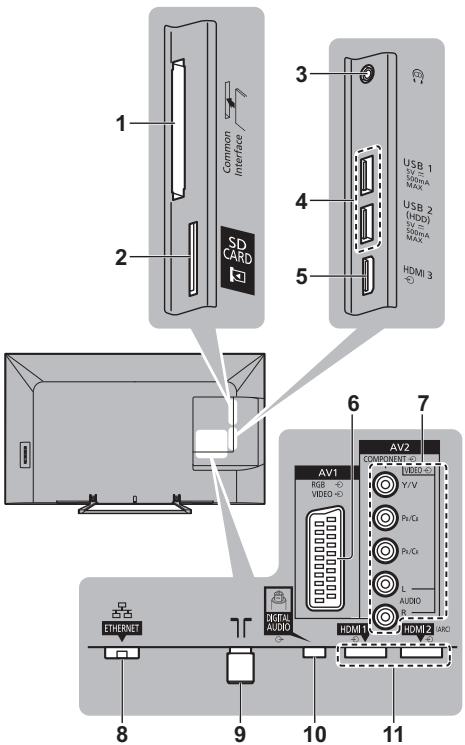

Terminali

1 Alloggiamento CI ⇒ (pag. 12) 2 Slot scheda SD 3 Presa cuffie ⇒ (pag. 12) 4 Porta USB 1-2

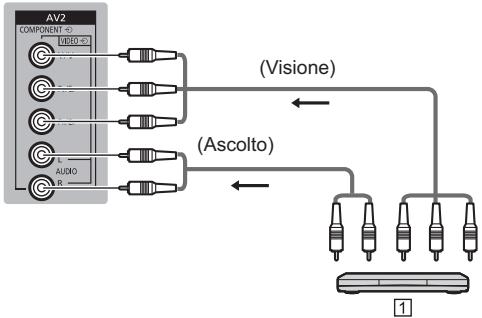

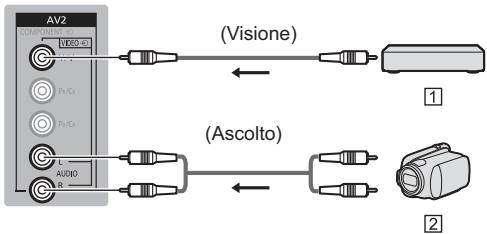

5 HDMI3 6 AV1 (SCART) ⇒ (pag. 10) 7 AV2 (COMPONENT/VIDEO) ⇒ (pag. 11) 8 ETHERNET ⇒ (pag. 11) 9 Terminale terrestre / cavo ⇒ (pag. 10) 10 DIGITAL AUDIO 11 HDMI1-2 ⇒ (pag. 10, 11, 12)

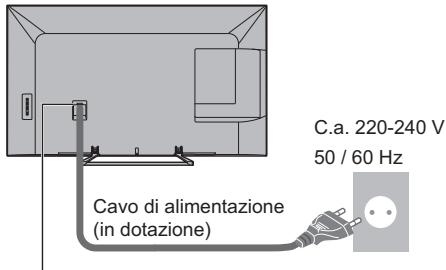

Collegamenti di base

Cavo di alimentazione: inserire completamente la spina in posizione.

• Staccare sempre la spina del cavo di alimentazione prima di scollegarlo dalla presa di corrente.

Antenna

Cavo RF Antenna terrestre

Per DVB-C, DVB-T, analogico

Dispositivi AV

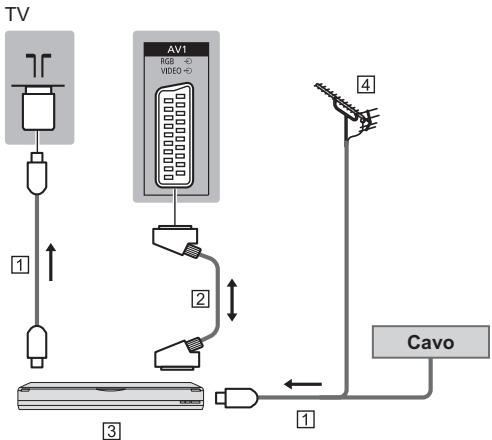

■ Registratore DVD / VCR

Cavo RF Cavo SCART 3 Registratore DVD / VCR 4 Antenna terrestre

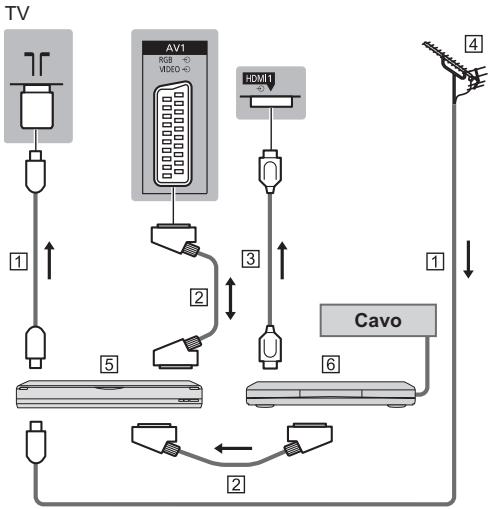

■ Registratore DVD (VCR) / Decoder

Cavo RF, Cavo SCART, Cavo HDMI, 4 Antenna terrestre, 5 Registratore DVD / VCR, 6 Decoder

Rete

Per usare il servizio Internet, è necessario un ambiente di rete a banda larga.

• Se non si dispone di servizi di rete a banda larga, rivolgersi al rivenditore per assistenza.
• Preparare l'ambiente Internet per la connessione cablata o wireless. L'impostazione della connessione di rete si avvierà al primo utilizzo del televisore. ⇒ (pag. 16)

Connessione cablata

TV

Cavo LAN (schermato)

• Usare il cavo LAN (STP) schermato a doppino ritorto.

Connessione wireless

LAN wireless incorporata, Punto di accesso

Altre connessioni

Lettore DVD

(apparecchiatura COMPONENTE)

TV

1 Lettore DVD

Videocamera / Console di gioco (apparecchiatura VIDEO)

TV

Console di gioco 2 Videocamera

Lettore Blu-ray Disc

(Dispositivo compatibile 3D)

Cavo HDMI 2 Lettore Blu-ray Disc

■ Amplificatore (per l'ascolto con i diffusori)

• Usare HDMI2 per il collegamento a un amplificatore. Questa connessione è valida se l'amplificatore è dotato della funzione ARC (Audio Return Channel). Per amplificatori senza la funzione ARC, utilizzare il terminale DIGITAL AUDIO.
• Per fruire del suono multicanale dall'apparecchiatura esterna (ad esempio Dolby Digital 5.1ch), collegare l'apparecchiatura all'amplificatore. Per i collegamenti, leggere i manuali di istruzioni del componente e dell'amplificatore.

Cavo HDMI 2 Amplificatore con sistema di diffusori 3 Apparecchiature esterne (lettore DVD, ecc.)

Cuffia

• Per regolare il volume [Volume cuffia] nel menu Audio
• Per selezionare l'uscita audio in modo da regolare il volume ⇒ [Impostazione altoparlanti] nel menu Audio

Common Interface

• Prima di inserire o rimuovere il modulo CI, spegnere il televisore mediante l'interruttore di accensione/spegnimento principale.
• Se la smart card e il modulo CI formano un unico gruppo, inserire prima il modulo CI e successivamente la smart card nel modulo CI.
• Inserire o rimuovere il modulo CI completamente nella direzione corretta illustrata.
• Normalmente appaiono i canali criptati. I canali visibili e le relative funzioni dipendono dal modulo CI.

Se i canali criptati non vengono visualizzati, consultare [Common Interface] nel menu Funzioni.

• Sul mercato potrebbero essere disponibili moduli CI con versioni del firmware obsolete, che non sono totalmente interoperabili con questo televisore CI+ v1.3. In questo caso, rivolgersi al fornitore dei contenuti.
• Per ulteriori informazioni, consultare [eHelp] (Funzioni > Common Interface), leggere il manuale di istruzioni del modulo CI o contattare il fornitore dei contenuti.

■ Communication Camera

• Usare la USB 1 per la connessione della Communication Camera.
• Per ulteriori informazioni, consultare [eHelp] (Supporto > Accessori opzionali > Communication Camera).

HDD USB (per la registrazione)

• Usare USB 2 per la connessione con l'HDD USB.
• Per ulteriori informazioni, consultare [eHelp] (Registrazione)

VIERA Link

• Usare HDMI1 - 3 per la connessione di VIERA Link.
• Per ulteriori informazioni, consultare [eHelp] (Funzioni > VIERA Link "HDAVI Control™").

Identificazione dei comandi

Telecomando

1 Interruttore di accensione / standby

2 Tasto 3D

• Consente di impostare la visualizzazione su 2D o 3D.

3 [Menu principale]

• Premere per accedere ai menu Immagine, Audio, Rete, Timer, Funzioni e Guida.

4 Pulsante Televideo

5 Informazioni

• Per visualizzare le informazioni sui canali e sui programmi.

6 APPS

• Per visualizzare [Elenco delle app] (lista delle applicazioni).

7 OK

• Per confermare le selezioni e le scelte.
• Premere dopo aver selezionato le posizioni dei canali per cancellare velocemente il canale.
• Per visualizzare la lista dei canali.

8 [Menu opzioni]

• Impostazioni semplici delle opzioni per visualizzazione, audio, ecc.

9 Tasti colorati

(rosso-verde-giallo-blu)

• Utili per selezionare, scorrere e utilizzare varie funzioni.

10 Volume Su / Giù

11 Tasti numerici

• Per cancellare i canali e le pagine Televideo. Per impostare i caratteri.
• Per accendere il televisore quando è nella modalità Standby.

12 [eHelp]

• Per visualizzare [eHelp] (Istruzioni per l'uso integrate).

13 Sezione modalità di ingresso

• TV - per selezionare la modalità DVB-C / DVB-T / Analogica.
• AV - per selezionare la modalità d'ingresso AV alla lista di selezione ingresso.

14 Formato

• Cambia il formato.

15 Sottotitoli

• Per visualizzare i sottotitoli.

16 Esci

• Per tornare a [Schermata iniz. Pers].

17 HOME

• Per visualizzare [Schermata iniz. Pers].

18 Guida TV

• Per visualizzare la Guida elettronica dei programmi.

19 Tasti dei cursori

• Per effettuare le selezioni e le regolazioni.

20 Indietro

• Per tornare al menu / pagina precedente.

21 Canale Su / Giù

22 Silenziamento audio On / Off

23 Ultima visualizzazione

• Per passare all'ultimo canale o all'ultima modalità di ingresso visualizzati.

24 Controllo dei contenuti, componente collegato, ecc.

Installazione / rimozione delle batterie

Controller touchpad

Questo controller touchpad è progettato per amplificare le operazioni, soprattutto su schermata iniziale o contenuti Internet. Il controller consente di controllare il televisore in maniera intuitiva.

• Il controller touchpad può essere utilizzato per registrare il televisore con la Tecnologia wireless Bluetooth. La registrazione si avvia automaticamente alla pressione di un pulsante qualsiasi (tranne l'interruttore di accensione / standby) dopo l'installazione delle batterie.
• Al termine della registrazione, è possibile controllare il televisore senza puntarvi contro il controller (tranne l'interruttore di accensione / standby). Per utilizzare l'interruttore di accensione / standby, puntare il controller direttamente verso il ricevitore dei segnali del telecomando del televisore poiché funziona a infrarossi. (Il pulsante può essere azionato alla registrazione.)
• Si consiglia di parlare a una distanza massima di 15 cm dal microfono del controller touchpad quando si usa la funzione di controllo vocale.
• Per ulteriori informazioni, consultare [eHelp] (Funzioni > Controller touchpad).

1 Interruttore di accensione / standby 2 Volume Su / Giu 3 [Menu principale] 4 Touchpad (pag. 14) 5 [Menu opzioni] 6 Pulsante personale

• Premere per registrare il contenuto tra i propri preferiti.
• Per ulteriori informazioni sul pulsante Mio, fare riferimento a [eHelp] (Funzioni > Controller touchpad > Il mio pulsante).

7 HOME

• Per visualizzare [Schermata iniziale]

8 Microfono

9 Canale Su / Giu

10 Pulsante Controllo vocale

• Premere per utilizzare la funzione Controllo vocale.

11 Indietro

• Per tornare a [Schermata iniz. Pers].

12 APPS

• Per visualizzare [Elenco delle app] (lista delle applicazioni).

13 OK

• Per confermare le selezioni e le scelte.

Touchpad

• Toccare il centro del touchpad per "OK".

• Muovere il dito per spostare il cursore (su contenuti Internet o [Impostazioni cursore] in [Controller touchpad VIERA] (menu Funzioni)), selezionare la voce, regolare i livelli, ecc.
• [Impostazioni cursore] in [Controller touchpad VIERA] (menu Funzioni), selezionare la voce, regolare i livelli, ecc.
• Spostare circolarmente il dito sui bordi per scorrere.

Installazione / rimozione delle batterie. Fare attenzione alla polarità corretta (+ o -).

Durante l'uso, si raccomanda di tenere il controller touchpad con la mano.

• Durante l'uso, si raccomanda di tenere il controller touchpad con la mano.
• Ogni volta che si utilizza il controller touchpad, la batteria viene consumata (anche quando si tocca il touchpad), anche se non si sta controllando il televisore. Ciò potrebbe ridurre la durata di vita della batteria.
• Alcune operazioni variano in base all'applicazione.

Quando si premono i pulsanti 4, 5, 6, sul lato destro dello schermo viene visualizzata la guida del pannello di controllo per 3 secondi per evidenziare il tasto premuto.

• Quando si premono i pulsanti 4, 5, 6, sul lato destro dello schermo viene visualizzata la guida del pannello di controllo per 3 secondi per evidenziare il tasto premuto.

1 Ricevitore dei segnali del telecomando

Non posizionare oggetti tra il telecomando e il sensore del telecomando del televisore.

Non posizionare oggetti tra il telecomando e il sensore del telecomando del televisore.

2 Sensore ambientale

• Rileva la luminosità per regolare la qualità delle immagini quando [Sensore ambientale] nel menu Immagine è impostata su [On].

3 LED di accensione

Rosso: Standby

Verde: Attivato

Arancione: Standby con Registrazione / Standby con Programmazione timer attivata

• Il LED lampeggia quando il televisore riceve un lavoro dal telecomando.

4 Sezione della modalità di ingresso

• Premere ripetutamente fino a quando viene visualizzata la modalità desiderata.

[Menu principale]

• Tenere premuto per circa 3 secondi per visualizzare il menu principale.

OK (nel sistema dei menu)

5 Canale Su / Giù

Cursore Su / Giù (nel sistema dei menu)

6 Volume Su / Giù

Cursore a sinistra / a destra (nel sistema dei menu)

7 Interruttore di accensione / spegnimento principale

• Utilizzato per attivare e disattivare l'alimentazione principale.

Prima sintonia automatica

Consente di impostare il televisore e di cercare i canali disponibili quando si accende il televisore per la prima volta.

L'esecuzione di questi passaggi non è necessaria se la sintonizzazione è stata eseguita dal rivenditore. - Completare i collegamenti (pag. 9 - 12) e le impostazioni (se necessario) del componente collegato prima di avviare la sintonia automatica. Per informazioni dettagliate sulle impostazioni del componente collegato, leggere il relativo manuale di istruzioni.

1 Collegare il televisore alla presa di corrente e accenderlo

L'operazione richiede alcuni secondi.

2 Selezionare le seguenti opzioni

Impostare ciascuna opzione seguendo le istruzioni visualizzate sullo schermo.

Esempio:

Selezionare l'ambiente di utilizzo.

Casa

Negozio

Modalità di utilizzo del telecomando

Spostare il cursore

Accedere all'opzione / memorizzare l'impostazione

BACK/ RETURN

Tornare all'opzione precedente (se disponibile)

Selezionare la lingua

Selezionare [Casa]

Selezionare [Casa] come ambiente di utilizzo per l'uso in ambiente domestico.

• [Negazio] è per la visualizzazione in negazio.
• Per modificare l'ambiente di utilizzo in un secondo momento, sarà necessario ripristinare tutte le impostazioni accedendo a Impostazioni originali.

Impostazione della connessione di rete

Selezionare il paese

• A seconda del paese selezionato, selezionare la regione o memorizzare il numero PIN di sicurezza bambini (non è possibile memorizzare "0000").

Spuntare la modalità del segnale del televisore da sintonizzare e quindi selezionare [Avvio ATP]

sintonia (ricerca dei canali disponibili)

salta sintonia

La schermata Sintonia Automatica varia a seconda del paese e della modalità del segnale selezionati. [Impostazioni rete DVB-C]

Normalmente impostare [Frequenza] e [ID di rete] su [Auto]. Se [Auto] non è visualizzato o se necessario, immettere [Frequenza] e [ID di rete] specificati dal fornitore del servizio via cavo con i tasti numerici.

Selezionare il tipo di [Schermata iniz. Pers]

Viene visualizzata la dimostrazione che spiega come utilizzare la [Schermata iniz. Pers]. Confermare la dimostrazione seguendo le istruzioni visualizzate sullo schermo, quando si seleziona la [Schermata iniz. Pers] desiderata.

Esempio: [Selezione sch. iniz.]

Esempio: [Sch. iniz. TV]

La Sintonia automatica è ora completata e il televisore è pronto per la visione dei programmi TV.

Se la sintonia non riesce, verificare che la rete e il cavo RF siano collegati, quindi seguire le istruzioni visualizzate sullo schermo.

Nota

• Il televisore entra automaticamente in modalità Standby quando non vengono eseguite operazioni per 4 ore se [Standby automatico] nel menu Timer è impostato a [On].
• Il televisore entra automaticamente in modalità Standby quando non è ricevuto alcun segnale e nessuna operazione è eseguita per 10 minuti se [Standby No Segnale] nel menu Timer è impostato a [On].
• Per sintonizzare nuovamente tutti i canali

⇒ [Sintonia automatica] in [Menu sintonia] (menu Funzioni) - Per aggiungere la modalità del segnale del televisore in un secondo momento ⇒ [Aggiungi segnale TV] in [Menu sintonia] (menu Funzioni) - Per inizializzare tutte le impostazioni ⇒ [Impostazioni originali] in [Menu sistema] (menu Funzioni)

Accendere il televisore

0/1 (TV)

0

(telecomando)

• Accendere il televisore usando l'interruttore di accensione/spegnimento. (pag. 15)
• Viene visualizzata l'ultima [Schermata iniz. Pers] visualizzata.

Esempio: [Sch. iniz. TV]

Esempio: schermata di contenuto selezionata

• Per tornare alla [Schermata iniz. Pers] in qualsiasi momento

• È possibile impostare la [Schermata iniz. Pers] in modo da visualizzare le informazioni desiderate, accedere facilmente a funzioni specifiche, selezionare la [Schermata iniz. Pers] predefinita, ecc. Per informazioni dettagliate, seguire le istruzioni visualizzate sullo schermo o consultare [eHelp] (Schermata iniz. Pers > Schermata iniz. Pers).

Visione dei programmi TV

1 Selezionare lo spettatore del televisore alla [Schermata iniz. Pers]

selezionare

accedere

2 Selezionare la modalità

TV

Selezione TV

DVB-C

DVB-T

Analogico

• Le modalità selezionabili dipendono dai canali memorizzati.

① selezionare

② accedere

• La modalità può essere selezionata premendo ripetutamente il tasto TV. Se il menu [Selezione TV] non viene visualizzato, premere il tasto TV per selezionare la modalità.

3 Selezionare un canale

0

Per selezionare un numero di canale composto da 2 o più cifre, ad esempio 399

Per accedere alle funzioni

Accesso a [Elenco delle app] e selezione di una funzione

Esempio: [Elenco delle app]

APPS sono le applicazioni (funzioni) del televisore.

Per le operazioni di ciascuna funzione e per impostare l'[Elenco delle app], seguire le istruzioni visualizzate sullo schermo o consultare [eHelp] (Schermata iniz. Pers > Elenco delle app).

Come utilizzare eHelp

[eHelp] contiene le istruzioni per l'uso integrate nel televisore e aiuta a capire meglio le operazioni di ciascuna funzione.

1 Visualizzare [eHelp]

eHELP

0

MENU

[Aiuto]

[eHelp]

• Se non è la prima volta che si visualizza [eHelp] da quando il televisore è stato acceso, compare la schermata di conferma che consente di selezionare [PAGINA INIZIALE] o [ULTIMA PAGINA].

2 Selezionare la categoria e l'opzione

Campo categoria

① selezionare categoria

② accedere

③ selezionare opzione

④ accedere

Campo opzione secondaria | Descrizione

(5) selezionare opzione secondaria

(6) accedere

• Per tornare al campo precedente

• Per scorrere la descrizione (se più lunga di una categoria) mentre la descrizione è evidenziata

• Per visualizzare il menu associato alla descrizione (solo per alcune descrizioni)

(Rosso)

Visione di immagini 3D

Indossando gli occhiali 3D è possibile visualizzare le immagini 3D contenenti programmi o contenuti con effetti 3D (in dotazione).

• Per vedere le immagini 3D, è necessario indossare gli occhiali 3D.
• Questo televisore supporta i formati 3D [Fotogrammi sequenziali]*, [Side by side] e [Top and Bottom].
• Per ulteriori informazioni, consultare [eHelp] (Visione > 3D). *: Il formato 3D con cui sono registrate in alta definizione le immagini per gli occhi sinistro e destro, riprodotte alternativamente.

Per visualizzare le immagini 3D

■ Riproduzione di dischi Blu-ray compatibili con il 3D (formato Fotogrammi sequenziali)

• Collegare il lettore 3D compatibile tramite un cavo conforme HDMI completamente allacciato. (Se si utilizza un lettore non compatibile con il formato 3D, le immagini vengono visualizzate nella modalità 2D).
• Se la modalità di ingresso non cambia automaticamente, selezionare la modalità dell'ingresso collegato all'lettore utilizzando il pulsante AV.

■ Trasmissione che supporta il formato 3D

• Rivolgersi al fornitore dei contenuti o dei programmi per conoscere la disponibilità di questo servizio.

Foto 3D e video 3D registrati mediante prodotti Panasonic compatibili con il formato 3D

• Disponibile in Media Player e servizi di rete.

Immagini 2D convertite in 3D

• Premere il pulsante 3D e impostare la modalità [2D→3D] in [Selezione modalità 3D].

1 Indossare gli occhiali 3D

2 Visualizzare le immagini 3D

Alla prima visione dell'immagine 3D vengono visualizzate le precauzioni per la sicurezza. Selezionare [Sì] o [No] per continuare a visualizzare le immagini 3D.

Nota

Non esercitare pressione sulle lenti degli occhiali 3D né graffiarle. I contenuti 3D non possono essere visualizzati correttamente se gli occhiali 3D vengono indossati capovolti o in maniera errata. - Quando si visualizzano immagini 3D, assicurarsi che gli occhi siano all'incirca a livello dell'orizzonte e mantenere una posizione nella quale non vengono visualizzate immagini doppie.

Domande e risposte

Prima di richiedere una riparazione o assistenza, seguire queste semplici istruzioni per risolvere il problema.

• Per ulteriori informazioni, consultare [eHelp] (Supporto > Domande e risposte).

Il televisore non si accende

• Accertarsi che il cavo di alimentazione sia collegato al televisore e alla presa di corrente.

Il televisore si dispone nella "modalità Standby"

• Viene attivata la funzione di standby automatico di corrente.

Il telecomando non funziona o funziona a intermittenza

• Le batterie sono installate correttamente?

⇒ (pag. 14)

• Il televisore è acceso?
• Le batterie potrebbero essere scariche. Sostituirle con nuove.
• Puntare direttamente il telecomando verso il ricevitore dei segnali del telecomando del televisore (entro una distanza di circa 7 m e a un'angolazione di circa 30 gradi dal ricevitore dei segnali).
• Posizionare il televisore lontano dalla luce diretta del sole o in modo tale che altre sorgenti di luce intensa non colpiscano il ricevitore dei segnali del telecomando del televisore.

Non vengono visualizzate le immagini

• Verificare che il televisore sia acceso.
• Accertarsi che il cavo di alimentazione sia collegato al televisore e alla presa di corrente.
• Accertarsi che sia stata selezionata la modalità di ingresso corretta.
• Verificare che le impostazioni di [AV2] ([COMPONENT] / [VIDEO]) in [Selezione ingresso] corrispondano all'uscita del componente esterno.
• [Contrasto], [Luminosità] o [Colore] nel menu Immagine è impostato al minimo?
• Accertarsi che tutti i cavi e i collegamenti siano correttamente inseriti.

Vengono visualizzate immagini insolite

• Spegnere il televisore con l'interruttore principale di accensione/spegnimento e riaccenderlo.
• Se il problema persiste, inizializzare tutte le impostazioni. ⇒ [Impostazioni originali] in [Menu sistema] (menu Funzioni)

Alcune parti del televisore si surriscaldano

• Anche se la temperatura dei pannelli frontale, superiore e posteriori si innalza, ciò non comporta alcun problema in termini di prestazioni o qualità.

Il pannello di visualizzazione si sposta leggermente emettendo un suono acuto se viene premuto con un dito.

• Il pannello è stato realizzato in modo da presentare un piccolo spazio intorno che evita danni al pannello stesso. Ciò non è sintomo di un malfunzionamento.

Manutenzione

Staccare innanzitutto la spina del cavo di alimentazione alla presa di corrente.

Pannello del display, mobile, piedistallo

Manutenzione ordinaria:

Per rimuovere lo sporco o le impronte digitali, pulire delicatamente la superficie del pannello del display, del mobile o del piedistallo con un panno morbido.

Per lo sporco più ostinato:

(1) Rimuovere innanzitutto la polvere sulla superficie. (2) Inumidire un panno morbido con acqua pulita o con un detergente neutro diluito (1 parte di detergente per 100 parti di acqua). (3) Strizzare bene il panno. (Evitare la penetrazione di liquidi nel televisore; potrebbero verificarsi guasti). (4) Infine, asciugare completamente.

Precauzioni

• Non utilizzare panni ruvidi e non strofinare con eccessiva intensità. In caso contrario, si potrebbe graffiare la superficie.
• Evitare il contatto di insetticidi, solventi, diluenti o altre sostanze volatili con le superfici del prodotto. In caso contrario, la qualità delle superfici potrebbe deteriorarsi oppure la vernice potrebbe staccarsi.
• Sulla superficie del pannello del display è stato impiegato un trattamento speciale, che potrebbe essere facilmente danneggiato. Prestare attenzione a non intaccare o graffiare la superficie con le unghie o con altri materiali duri. Non lasciare che il mobile e il piedistallo vengano a contatto con sostanze in gomma o PVC per periodi di tempo prolungati. La qualità della superficie potrebbe deteriorarsi.

Spina del cavo di alimentazione

Pulire a intervalli regolari la spina del cavo di alimentazione con un panno asciutto. L'umidità e la polvere potrebbero causare un incendio o scosse elettriche.

Dati tecnici

TV

Modello No.

Modello da 39" TX-39AS650E Modello da 42": TX-42AS650E Modello da 47": TX-47AS650E Modello da 50": TX-50AS650E Modello da 55": TX-55AS650E Modello da 60": TX-60AS650E

Dimensioni (L × A × P)

Modello da 39"

886 mm × 562 mm × 202 mm (con piedistallo) 886 mm × 516 mm × 53 mm (solo televisore)

Modello da 42"

962 mm × 608 mm × 202 mm (con piedistallo) 962 mm × 562 mm × 54 mm (solo televisore)

Modello da 47"

1.074 mm × 671 mm × 214 mm (con piedistallo) 1.074 mm × 625 mm × 54 mm (solo televisore)

Modello da 50"

1.130 mm × 703 mm × 214 mm (con piedistallo) 1.130 mm × 658 mm × 54 mm (solo televisore)

Modello da 55"

1.244 mm × 767 mm × 292 mm (con piedistallo) 1.244 mm × 722 mm × 54 mm (solo televisore)

Modello da 60"

1.351 mm × 823 mm × 292 mm (con piedistallo) 1.351 mm × 778 mm × 63 mm (solo televisore)

Peso

Modello da 39"

11,5 kg netti (con piedistallo) 10,5 kg netti (solo televisore)

Modello da 42"

11,0 kg netti (con piedistallo) 10,0 kg netti (solo televisore)

Modello da 47"

14,0 kg netti (con piedistallo) 13,0 kg netti (solo televisore)

Modello da 50"

15,5 kg netti (con piedistallo) 14,5 kg netti (solo televisore)

Modello da 55"

19,5 kg netti (con piedistallo) 18,5 kg netti (solo televisore)

Modello da 60"

21,5 kg netti (con piedistallo) 20,5 kg netti (solo televisore)

Alimentazione

C.a. 220-240 V, 50 / 60 Hz

Pannello

Pannello LCD a LED

Audio

Uscita diffusore

20 W (10 W + 10 W)

Cuffia

Minipresa stereo M3 (3,5 mm) × 1

Terminali di collegamento

Ingresso / uscita AV1

SCART (ingresso audio/video, uscita audio/video, ingresso RGB)

Ingresso AV2 (COMPONENT / VIDEO)

VIDEO

Tipo RCA PIN × 1

1,0 V [p-p] (75 Ω)

AUDIO L - R

Tipo RCA PIN × 2

0,5 V [rms]

Y

1,0 V [p-p] (inclusa la sincronizzazione)

Connettori di TIPO A

HDMI1 / 3: 3D, tipo di contenuto

HDMI2: 3D, tipo di contenuto, Audio Return Channel

• Questo televisore supporta la funzione "HDAVI Control 5".

Alloggiamento scheda

Alloggiamento scheda SD × 1

Alloggiamento Common Interface (conforme a CI

Plus) × 1

ETHERNET

RJ45, IEEE802.3 10BASE-T / 100BASE-TX

USB1/2

USB1/2: CC 5V, Max. 500mA [USB ad alta velocità (USB2.0)]

Uscita DIGITAL AUDIO

PCM / Dolby Digital / DTS, fibra ottica

Sistema di ricezione / Nome banda

Controllare le informazioni più aggiornate sui servizi disponibili sul sito Web indicato di seguito. (Solo in inglese)

DVB-C

Servizi digitali via cavo (MPEG2 e MPEG4-AVC(H.264))

DVB-T/T2

Servizi digitali terrestri (MPEG2 e MPEG4-AVC(H.264))

PAL B, G, H, I

SECAM B, G

SECAM L, L'

VHF E2 - E12

VHF A-H (ITALIA)

CATV (S01 - S05)

CATV S11 - S20 (U1 - U10)

VHF H1-H2 (ITALIA)

UHF E21 - E69

CATV S1 - S10 (M1 - M10)

CATV S21 - S41 (Iperbanda)

PALD,K

SECAM D, K

VHF R1 - R2

VHF R3 - R5

VHF R6 - R12

UHF E21 - E69

PAL 525/60

Riproduzione dei nastri NTSC con alcuni videoregistratori PAL (VCR)

M.NTSC

Riproduzione con i videoregistratori M.NTSC (VCR)

NTSC (solo ingresso AV)

Riproduzione con i videoregistratori NTSC (VCR)

Ingresso antenna

VHF/UHF

Condizioni di funzionamento

Temperatura

0°C - 35°C

Umidità

20% - 80% RH (senza condensa)

LAN wireless incorporata

Conformità agli standard e gamma di frequenza*1

IEEE802.11a/n

5,180 GHz - 5,320 GHz, 5,500 GHz - 5,580 GHz,

5,660 GHz - 5,700 GHz

IEEE802.11b/g/n

2,412 GHz - 2,472 GHz

Sicurezza

WPA2-PSK (TKIP/AES)

WPA-PSK (TKIP/AES)

Intervallo di frequenze

2,402 GHz - 2,480 GHz

1: La frequenza e il canale variano a seconda del paese. 2: Non tutti i dispositivi compatibili con la Tecnologia

Bluetooth sono disponibili su quello televisore.

È possibile utilizzare fino a 5 dispositivi

contemporaneamente (eccetto il Controller touchpad).

Occhiali 3D

Dimensioni (L × A × P)

165 mm × 38 mm × 166 mm

Peso

Circa 18 g

Gamma temperatura di utilizzo

0 °C - 40 °C

Materiali

Corpo principale / Sezione lente

Resina

Utilizzare gli occhiali 3D Panasonic che supportano la Tecnologia del sistema 3D passivo.

Nota

• Il Controller touchpad utilizza la Tecnologia wireless Bluetooth.
• Dati tecnici e formato soggetti a modifiche senza preavviso. Il peso e le dimensioni indicate sono approssimativi.
• Per informazioni sul consumo, sulla risoluzione dello schermo, ecc., fare riferimento alla scheda del prodotto.
• Per informazioni sul software open source, consultare [eHelp] (Supporto > Licenza).
• Questo apparecchio è conforme agli standard EMC elencati di seguito.

EN55013, EN61000-3-2, EN61000-3-3, EN55020,

EN55022, EN55024

- Quando si utilizza la staffa di montaggio a parete

Contattare il rivenditore Panasonic locale per acquistare la staffa di montaggio a parete raccomandata.

• Fori per l'installazione della staffa di montaggio a parete

Parte posteriore del televisore

Modello da 39" Modello da 42" a:200mm b:200mm

Modello da 47"

Modello da 50"

Modello da 55"

Modello da 60"

a: 400 mm, b: 200 mm

(Vista laterale)

Profondità della vite

Modello da 39"

minimo: 10 mm

massimo: 27 mm

Modello da 42"

Modello da 47"

minimo: 8 mm

massimo: 18 mm

Modello da 50"

Modello da 55"

minimo: 9 mm

massimo: 18 mm

Modello da 60"

minimo: 10 mm

massimo: 20 mm

Diametro: M6

Vite per il montaggio del televisore alla staffa di montaggio a parete

(non in dotazione con il televisore)

---

Informazioni per gli utenti sulla raccolta e l'eliminazione di vecchie apparecchiature e batterie usate

Questi simboli sui prodotti, sull'imballaggio e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici generici. Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate, vi preghiamo di portarli negli appositi punti di raccolta, secondo la legislazione vigente nel vostro Paese e le Direttive 2002/96/EC e 2006/66/EC.

Smaltendo correttamente questi prodotti e le batterie, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente che altrimenti potrebbero verificarsi in seguito ad un trattamento inappropriato dei rifiuti.

Per ulteriori informazioni sulla raccolta e sul riciclaggio di vecchi prodotti e batterie, vi preghiamo di contattare il vostro comune, i vostri operatori per lo smaltimento dei rifiuti o il punto vendita dove avete acquistato gli articoli.

Sono previste e potrebbero essere applicate sanzioni qualora questi rifiuti non siano stati smaltiti in modo corretto ed in accordo con la legislazione nazionale.

Per utenti commerciali nell'Unione Europea

Se desiderate eliminare apparecchiature elettriche ed elettroniche, vi preghiamo di contattare il vostro commerciante o il fornitore per maggiori informazioni.

[Informazioni sullo smaltimento rifiuti in altri Paesi fuori dall'Unione Europea]

Questi simboli sono validi solo all'interno dell'Unione Europea. Se desiderate smaltire questi articoli, vi preghiamo di contattare le autorità locali o il rivenditore e informarvi sulle modalità per un corretto smaltimento.

Nota per il simbolo delle batterie (esempio con simbolo chimico riportato sotto il simbolo principale):

Questo simbolo può essere usato in combinazione con un simbolo chimico; in quel caso è conforme ai requisiti indicati alla Direttiva per il prodotto chimico in questione.

Panasonic AFC Networks Czech s. r. o. dichiara che questi apparecchi modello TX-39AS650E, TX-42AS650E, TX-47AS650E, TX-50AS650E, TX-55AS650E, TX-60AS650E sono conformi al D.M. 28/08/1995 Nr. 548, ottemperando alle prescrizioni di cui al D.M. 25/06/1985 (par. 3, All. A) ed al D.M. 27/08/1987 (par. 3, All. I).

Questi apparecchi TX-39AS650E, TX-42AS650E, TX-47AS650E, TX-50AS650E, TX-55AS650E, TX-60AS650E sono fabbricati in paese C.E.E., nel rispetto delle disposizioni di cui al D.M. 26/03/92 ed in particolare sono conformi alle prescrizioni dell'art. 1 dello stesso decreto ministeriale.

Registrazione dell'utente

Il numero del modello e il numero di serie di questo prodotto sono riportati sul pannello posteriore. Scrivere il numero di serie nello spazio sottostante e conservare questo libretto e la ricevuta di acquisto come prova attestante l'acquisto che potrebbe essere utile a identificarlo in caso di furto o perdita e ai fini della garanzia.

Modello No.

Numero di serie

Panasonic®

François

Numero di modello

TX-39AS650E

TX-42AS650E

TX-47AS650E

TX-50AS650E

TX-55AS650E

TX-60AS650E

Manuale di istruzioni
