Produkttyp	LED-3D-Fernseher
Marke	Panasonic
Modell	TX-55AS650E
Bildschirmgröße	55 Zoll (139,7 cm)
Auflösung	Full HD (1920 x 1080)
Maße mit Standfuß (B×H×T)	1 244 × 767 × 292 mm
Maße ohne Standfuß (B×H×T)	1 244 × 722 × 54 mm
Gewicht mit Standfuß	19,5 kg netto
Gewicht ohne Standfuß	18,5 kg netto
Stromversorgung	AC 220-240 V, 50/60 Hz
Anschlüsse	3 × HDMI, 2 × USB, Scart (Péritel), Composite, Component, Ethernet, optischer Digitalaudio-Ausgang, Kopfhöreranschluss, CI+-Steckplatz
Hauptfunktionen	Passives 3D, Smart TV (VIERA Connect), integriertes Wi-Fi, Bluetooth, Sprachsteuerung, USB-Aufnahme, VIERA Link (HDMI-CEC), EPG-Führer
Mitgeliefertes Zubehör	Fernbedienung, Touchpad-Controller, passive 3D-Brille, Standfuß, Batterien, Netzkabel, Bedienungsanleitung
Pflege und Reinigung	Mit einem weichen, trockenen Tuch abwischen; bei hartnäckigen Verschmutzungen ein weiches Tuch mit reinem Wasser oder verdünntem neutralem Reinigungsmittel (1:100) befeuchten, gut auswringen und vorsichtig abwischen. Keine Lösungsmittel verwenden.
Sicherheit	Kindersicherung, automatische Abschaltung (4 Std.), Abschaltung bei fehlendem Signal (10 Min.). Nicht Regen oder Feuchtigkeit aussetzen. Bei Störungen Netzstecker ziehen.
Ersatzteile und Reparatur	Keine vom Benutzer reparierbaren Teile. Bei Störungen wenden Sie sich an einen autorisierten Panasonic-Händler. Öffnen Sie das Fernsehgerät nicht.
Wandmontage	Kompatibel mit VESA 400 × 200 mm, Schrauben M6. Schraubtiefe: 9–18 mm. Halterung nicht im Lieferumfang enthalten.
TV-Normen	DVB-T/T2, DVB-C, PAL/SECAM, NTSC (über AV-Eingang)

Häufig gestellte Fragen - TX-55AS650E PANASONIC

Wie reinige ich den Bildschirm des Fernsehers?

Verwenden Sie ein weiches, trockenes Tuch. Bei hartnäckigen Flecken befeuchten Sie das Tuch leicht mit reinem Wasser oder einem verdünnten neutralen Reinigungsmittel (1 Teil auf 100 Teile Wasser), wringen Sie es gut aus und wischen Sie vorsichtig ab. Verwenden Sie niemals Lösungsmittel oder Scheuermittel.

Wie montiere ich den Fernseher an einer Wandhalterung?

Verwenden Sie eine Wandhalterung, die mit VESA 400×200 mm kompatibel ist. Die Befestigungsschrauben sind M6 mit einer Schraubtiefe zwischen 9 und 18 mm. Die Wandhalterung ist nicht im Lieferumfang enthalten. Wenden Sie sich an Ihren Panasonic-Händler, um eine zugelassene Halterung zu erhalten.

Sind 3D-Brillen im Lieferumfang enthalten?

Ja, eine passive 3D-Brille wird mit dem Fernseher mitgeliefert. Für zusätzliche Brillen verwenden Sie nur Panasonic 3D-Brillen, die mit der passiven 3D-Technologie kompatibel sind.

Wie schließe ich eine USB-Festplatte für Aufnahmen an?

Schließen Sie die Festplatte an den USB-2-Anschluss an (gekennzeichnet für Aufnahme). Der Fernseher formatiert die Festplatte. Gehen Sie im Menü zu [HILFE] für weitere Informationen zur Aufnahme.

Was tun, wenn die Fernbedienung nicht mehr funktioniert?

Überprüfen Sie zuerst, ob die Batterien richtig eingelegt und nicht leer sind. Richten Sie die Fernbedienung auf den Sensor in einem Umkreis von 7 Metern und weniger als 30 Grad. Vermeiden Sie direkte Sonneneinstrahlung auf den Sensor.

Wie stelle ich die erste Inbetriebnahme ein?

Schließen Sie den Fernseher an und schalten Sie ihn ein. Folgen Sie den Anweisungen auf dem Bildschirm: Wählen Sie 'Zuhause' als Umgebung, wählen Sie Ihr Land und starten Sie dann den automatischen Sendersuchlauf. Konfigurieren Sie bei Bedarf auch die Netzwerkverbindung.

Kann ich diesen Fernseher mit einem Audioverstärker verwenden?

Ja, schließen Sie Ihren Verstärker über HDMI 2 (ARC-kompatibel) oder über den optischen Digitalaudio-Ausgang (DIGITAL AUDIO) für Mehrkanalton an. Stellen Sie sicher, dass der Verstärker die ARC-Funktion unterstützt, wenn Sie HDMI verwenden.

Wie aktiviere ich die Sprachsteuerung?

Verwenden Sie den mitgelieferten Touchpad-Controller. Drücken Sie die Sprachtaste (Taste mit einem Mikrofon) und sprechen Sie etwa 15 cm vom Mikrofon entfernt. Stellen Sie sicher, dass der Controller über Bluetooth gekoppelt ist.

Heizt sich der Fernseher normal auf?

Ja, es ist normal, dass einige Teile der Vorder-, oberen und Rückseite warm werden. Dies hat keine Auswirkungen auf die Leistung oder die Qualität des Fernsehers.

Wie setze ich alle Einstellungen zurück?

Gehen Sie zum Menü [Einstellungen] > [Systemmenü] > [Werkseinstellungen]. Dadurch werden alle Einstellungen (Sender, Netzwerk, Einstellungen) gelöscht und die Erstkonfiguration wird neu gestartet.

BEDIENUNGSANLEITUNG TX-55AS650E PANASONIC

Bedienungsanleitung LCD-Fernseher

VIEIRA

Detailliertere Anleitung siehe [eHELP] (integrierte Bedienungsanleitung).

So verwenden Sie die [eHELP] (S.18)

Vielen Dank, dass Sie dieses Produkt von Panasonic erworben haben.

Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme des Gerätes sorgfältig durch und bewahren Sie sie für ein späteres Nachschlagen auf.

Die Bilder in dieser Anleitung dienen lediglich als Illustrationen.

Wenn eine Kontaktaufnahme mit Ihrem Panasonic-Fachhändler erforderlich wird, beziehen Sie sich dabei auf die dem Gerät beiliegende Pan-Europäische Garantie.

TQB0E2402P1

DOLBY

DIGITAL PLUS

dt

2.0+Digital Out

apt

CSR

Inhaltsverzeichnis

Bitte unbedingt lesen

Wichtiger Hinweis 3

Sicherheitsmaßnahmen 4

Kurzleitfaden

Mitgeliefertes Zubehör 7

Anschlüsse 9

Anordnung der Bedienelemente 13

Erstmalige automatische Einrichtung 16

Verwendung Ihres VIERA

Bedienvorgänge 17

Verwendung eHELP 18

Betrachten von 3D-Bildern 18

Weiteres

Häufig gestellte Fragen 19

Pflege und Instandhaltung 20

Technische Daten 20

• Informationen zu den Marken entnehmen Sie bitte der [eHELP] (Support > Lizenzinformationen).

Hinweis für die Funktionen DVB/Datensendungen/IPTV

• Dieser Fernseher entspricht den Standards (Stand August 2013) für die digitalen terrestrischen DVB-T / T2-Dienste (MPEG2 und MPEG4-AVC(H.264)), die digitalen DVB-C-Kabeldienste (MPEG2 und MPEG4-AVC(H.264)).

Bitte konsultieren Sie Ihren Fachhändler hinsichtlich der Verfügbarkeit von DVB-T / T2-Diensten an Ihrem Wohnort.

Bitte konsultieren Sie Ihren Kabel-TV-Anbieter hinsichtlich der Verfügbarkeit von DVB-C-Diensten für diesen Fernseher.

• Bei Signalen, die nicht den Standards DVB-T / T2 oder DVB-C entsprechen, funktioniert dieser Fernseher möglicherweise nicht wie vorgesehen.
• Abhängig von Land, Region, Sender, Dienstanbieter und Netzwerkumgebung stehen nicht alle Funktionen zur Verfügung.
• Nicht alle CI-Module funktionieren ordnungsgemäß mit diesem Fernseher. Informationen über verfügbare CI-Module erhalten Sie bei Ihrem Dienstanbieter.
• Dieser Fernseher funktioniert möglicherweise mit einem nicht vom Dienstanbieter genehmigten CI-Modul nicht ordnungsgemäß.
• Abhängig vom Dienstanbieter werden möglicherweise zusätzliche Gebühren fällig. Die Kompatibilität mit zukünftigen Funktionen oder Diensten kann nicht garantiert werden. Neueste Informationen zu den verfügbaren Diensten finden Sie auf der folgenden Website. (Nur auf Englisch)

http://panasonic.net/viera/support

Panasonic garantiert nicht den Betrieb und die Leistung von Peripheriegeräten anderer Fabrikate. Wir übernehmen keinerlei Haftung für Schäden, die durch den Betrieb und/oder die Leistung dieser Peripheriegeräte entstehen.

Zur Aufnahme und Wiedergabe von Inhalten auf diesem und anderen Geräten ist möglicherweise die Erlaubnis des Inhabers des Urheberrechts oder anderer ähnlicher Rechte am jeweiligen Inhalt erforderlich. Da Panasonic nicht berechtigt ist, Ihnen diese Erlaubnis zu erteilen, wird Ihnen diese Erlaubnis nicht erteilt und Panasonic weist ausdrücklich das Recht, die Fähigkeit oder die Absicht von sich, eine solche Erlaubnis in Ihrem Namen einzuholen. Es liegt in Ihrer Verantwortung, sicherzustellen, dass Ihre Verwendung dieses oder eines anderen Geräts unter Einhaltung der geltenden Urheberschutzvorschriften Ihres Landes erfolgt. Bezüglich weiterer Informationen zu den relevanten Gesetzen und Bestimmungen machen Sie sich bitte mit den entsprechenden Vorschriften vertraut oder wenden

Sie sich an den Inhaber der Rechte an dem Inhalt, den Sie aufzeichnen oder wiedergeben möchten.

Dieses Produkt wird unter der AVC Patent Portfolio-Lizenz für die private, nichtgewerbliche Nutzung durch einen Verbraucher lizenziert, um (i) Videomaterial gemäß AVC-Norm ("AVC-Video") zu codieren und/oder (ii) AVC-Video zu decodieren, das vom Verbraucher im Zuge einer privaten, nichtgewerblichen Tätigkeit codiert und/oder von einem zur Lieferung von AVC-Video lizenzierten Videoanbieter erhalten wurde. Für eine Nutzung zu irgendwelchen anderen Zwecken wird keine Lizenz erteilt oder implizit gewährt.

Weitere Informationen hierzu sind von MPEG LA, LLC erhältlich.

Siehe http://www.mpegla.com.

Rovi Corporation und/oder ihre Tochtergesellschaften und zugehörigen Unternehmen sind in keiner Weise für die Richtigkeit oder Verfügbarkeit der Programminformationen oder anderen Daten in dem GUIDE Plus+/Rovi Guide-System haftbar und können nicht garantieren, dass der Dienst in Ihrem Gebiet verfügbar ist. In keinem Fall sind Rovi Corporation und/oder ihre Tochtergesellschaften und zugehörigen Unternehmen für jegliche Schäden in Verbindung mit der Richtigkeit oder Verfügbarkeit der Programminformationen oder anderen Daten in dem GUIDE Plus+/Rovi Guide-System haftbar.

Nur aufrecht transportieren

Sicherheitsmaßnahmen

Um die Gefahr von Stromschlag, Feuer, Schäden oder Verletzungen zu vermeiden, befolgen Sie bitte die nachstehenden Hinweise und Warnungen:

Netzstecker und Netzkabel

Warnung

Ziehen Sie den Netzstecker unverzüglich aus der Netzsteckdose, falls Sie irgendetwas Ungewöhnliches feststellen.

• Dieser Fernseher wird mit 220–240 V Wechselstrom, 50/60 Hz betrieben.
• Schieben Sie den Netzstecker vollständig in die Netzsteckdose ein.
• Stellen Sie sicher, dass der Netzstecker frei zugänglich ist.
• Ziehen Sie den Netzstecker, bevor Sie den Fernseher reinigen.
• Berühren Sie den Netzstecker auf keinen Fall mit nassen Händen.

Schützen Sie das Netzkabel vor Beschädigung.

• Stellen Sie keine schweren Gegenstände auf das Netzkabel.

Verlegen Sie das Netzkabel nicht in der Höhe eines bereits Gegenstands.

Ziehen Sie nicht am Netzkabel. Halten Sie das Netzkabel während des Herausziehens am Steckergehäuse.

• Ziehen Sie unbedingt den Netzstecker aus der Netzsteckdose, bevor Sie den Aufstellungsort des Fernsehers verändern.
• Das Netzkabel darf nicht verdreht, geknickt oder überdehnt werden.
• Verwenden Sie auf keinen Fall einen beschädigten Netzstecker oder eine beschädigte Netzsteckdose.
• Achten Sie darauf, dass das Netzkabel nicht durch den Fernseher abgeklemmt wird.
• Nur das zum Lieferumfang dieses Fernsehers gehörige Netzkabel verwenden!

Pflege

Warnung

• Entfernen Sie keine Abdeckungen und nehmen Sie selbst keinesfalls Änderungen am Fernseher vor, wenn stromführende Teile freiliegen. Im Inneren des Gerätes sind keine Teile vorhanden, die vom Benutzer gewartet werden können.
• Setzen Sie den Fernseher niemals Regen oder Feuchtigkeit aus. Vergewissern Sie sich, dass keine mit Flüssigkeiten gefüllten Gefäße wie z. B. Vasen auf oder über dem Gerät platziert werden, und halten Sie das Gerät von Tropf- oder Spritzwasser fern.

• Führen Sie keine Gegenstände durch die Lüftungsschlitze des Gerätes ein.
• Verwenden Sie keinen nicht zugelassenen Standfuß oder fremdes Befestigungsmaterial. Bitte beauftragen Sie Ihren Panasonic-Fachhändler mit der Aufstellung oder Anbringung der zugelassenen Wandhalterung.
• Setzen Sie den Bildschirm keiner starken äußeren Einwirkung oder Erschütterung aus.
• Stellen Sie das Gerät nicht auf unebene oder instabile Unterlagen ab und vergewissern Sie sich, dass das Gerät nicht über die Kanten der Unterlage hinaussteht.
• Dieses Fernsehgerät ist als Tischgerät vorgesehen. Das Gerät weder direkter Sonneneinstrahlung noch anderen Wärmequellen aussetzen.

Um einen Brand zu verhindern, niemals Kerzen oder andere Quellen von offenem Feuer auf oder in der Höhe des Fernsehgerätes aufstellen.

Gefährliche Teile / kleine Gegenstände

Warnung

Zum Lieferumfang dieses Gerätes gehören potenziell gefährliche Teile, beispielsweise Kunststoffbeutel, die von Kleinkindern aus Versehen eingeatmet oder verschluckt werden können. Halten Sie derartige Teile unbedingt außerhalb der Reichweite von Kleinkindern. - Lassen Sie Kinder nicht mit einzelnen Gegenständen wie SD-Karten oder R03-Batterien spielen. Kleine Kinder könnten das kleine Objekt verschlucken. Entfernen Sie die SD-Karte sofort nach dem Gebrauch und bewahren Sie sie außerhalb der Reichweite von Kleinkindern auf.

Standfuß

Warnung

Den Standfuß nicht zerlegen oder modifizieren.

Vorsicht

• Verwenden Sie auf keinen Fall einen anderen Standfuß als den im Lieferumfang dieses Fernsehers enthaltenen. Den Standfuß nicht verwenden, falls er verzogen, gerissen oder gebrochen ist. Bitte wenden Sie sich in diesem Fall unverzüglich an Ihren Panasonic-Fachhändler.
• Bei der Befestigung sicherstellen, dass alle Schrauben fest angezogen werden.
• Sicherstellen, dass der Fernseher beim Aufstellen des Standfußes keinen Stößen ausgesetzt wird.
• Sicherstellen, dass keine Kinder auf den Standfuß klettern.

Installieren oder entfernen Sie den Fernseher auf/von dem Standfuß mit mindestens zwei Personen. - Installieren oder entfernen Sie den Fernseher nach dem angegebenen Verfahren.

Radiowellen

Warnung

• Den Fernseher und den Touchpad-Controller nicht in medizinischen Einrichtungen verwenden oder an Orten mit medizinischen Geräten. Radiowellen vom Fernseher können medizinische Geräte beeinträchtigen und aufgrund von Störungen zu Unfällen führen.
• Den Fernseher und den Touchpad-Controller nicht in der Nähe von automatischen Regelsystemen verwenden, wie zum Beispiel Automatiktüren oder Feuermeldeanlagen. Radiowellen vom Fernseher können automatische Regelsysteme beeinträchtigen und aufgrund von Störungen zu Unfällen führen.
• Halten Sie zum Fernseher und zum Touchpad-Controller einen Mindestabstand von 22 cm ein, wenn Sie einen Herzschrittmacher haben. Die Radiowellen können die Funktionsfähigkeit des Schrittmachers beeinträchtigen.
• Den Fernseher und den Touchpad-Controller nicht auseinandernehmen oder umbauen.

Integriertes Wireless-LAN

Vorsicht

• Das integrierte Wireless-LAN nicht zum Verbinden mit einem drahtlosen Netzwerk (SSID) verwenden, für das Sie keine Nutzungsrechte besitzen. Netzwerke dieser Art können in Suchergebnissen aufgeführt werden. Ihre Benutzung kann jedoch als illegaler Zugriff betrachtet werden. Die SSID ist die Bezeichnung, mit der ein bestimmtes drahtloses Übertragungsnetzwerk identifiziert wird.
• Das integrierte Wireless-LAN keinen hohen Temperaturen, direkter Sonneneinstrahlung oder Feuchtigkeit aussetzen.
• Per Funk übermittelte Daten können abgefangen und überwacht werden.
• Das eingebaute Wireless-LAN verwendet die Frequenzbänder 2,4 GHz und 5 GHz. Um Fehlfunktionen oder langsames Ansprechen aufgrund von Funkwelleninterferenzen zu vermeiden, sollte der Fernseher bei Benutzung des integrierten Wireless-LAN von Geräten wie z. B. anderen Wireless-LAN-Geräten, Mikrowellen, Mobiltelefonen sowie Geräten, welche 2,4 GHz- und 5 GHz-Signale verwenden, ferngehalten werden.
• Bei Störungen aufgrund von statischer Elektrizität usw. kann der Fernseher zum Schutz des Gerätes den Betrieb einstellen. Schalten Sie in diesem Fall den Fernseher mit dem Haupt-Ein/Aus-Schalter aus und anschließend wieder ein.
• Zusätzliche Informationen zum Wireless-LAN können Sie auf der folgenden Website finden.

(Nur auf Englisch)

http://panasonic.net/viera/support

Bluetooth®-drahtlose Technologie

Vorsicht

• Der Fernseher und der Touchpad-Controller verwenden das 2,4 GHz ISM-Frequenzband

(Bluetooth®). Um Fehlfunktionen oder langsames Ansprechen aufgrund von Funkwelleninterferenzen zu vermeiden, sollte der Fernseher und der Touchpad-Controller von anderen Wireless-LAN-Geräten, Bluetooth-Geräten, Mikrowellen, Mobiltelefonen sowie Geräten, welche 2,4 GHz-Signale verwenden, ferngehalten werden.

Ventilation

Vorsicht

Lassen Sie genügend Platz um den Fernseher, um übermäßige Hitze zu vermeiden, die zu frühzeitigem Versagen von elektronischen Bauteilen führen kann.

Mindestabstand:

Die Ventilation darf nicht durch Bedecken der Lüftungsschlitze mit Gegenständen wie Zeitungen, Tischdecken und Vorhängen behindert werden.

• Egal, ob Sie einen Standfuß verwenden oder nicht, stellen Sie immer sicher, dass die Lüftungsschlitze an der Unterseite des Fernsehers nicht blockiert sind und genügend Platz für ausreichende Belüftung vorhanden ist.

Transportieren des Fernsehers

Vorsicht

Ziehen Sie alle Kabel ab, bevor Sie den Fernseher transportieren.

• Bewegen Sie den Fernseher mit mindestens zwei Personen.

■ Bei längerem Nichtgebrauch

Vorsicht

Selbst im ausgeschalteten Zustand verbraucht dieses Gerät eine geringe Menge Strom, solange der Netzstecker an eine stromführende Netzsteckdose angeschlossen ist.

• Ziehen Sie das Netzkabel aus der Steckdose, wenn der Fernseher für längere Zeit nicht genutzt wird.

Hohe Lautstärke

Vorsicht

• Sie sollten Ihr Gehör nicht zu starker Lautstärke aus Kopfhörern aussetzen. Dies kann Ihr Gehör dauerhaft schädigen.

• Wenn Sie ein Trommeln in den Ohren hören, reduzieren Sie die Lautstärke oder verwenden Sie vorübergehend keinen Kopfhörer.

Batterie für Fernbedienung / Touchpad-Controller

Vorsicht

• Werden die Batterien mit vertauschter Polarität eingelegt, kann das zum Auslaufen von Batterieelektrolyt, Korrosion und Explosion führen.
• Nur durch denselben oder einen äquivalenten Typ ersetzen.
• Legen Sie nicht eine alte und eine neue Batterie gemeinsam ein.
• Legen Sie nicht zwei Batterien unterschiedlicher Sorten (z. B. eine Alkali- und eine Manganbatterie) gemeinsam ein.
• Verwenden Sie keine wiederaufladbaren Batterien (Ni-Cd-Akkus usw.).
• Batterien dürfen weder verbrannt noch zerlegt werden.
• Setzen Sie Batterien keiner übermäßigen Wärme aus, wie z. B. direkter Sonneneinstrahlung, offenem Feuer usw.
• Achten Sie darauf, die Batterien ordnungsgemäß zu entsorgen.
• Entfernen Sie die Batterien aus dem Gerät, wenn Sie dieses für längere Zeit nicht benutzen, damit die Batterien nicht auslaufen, es zu Korrosionsbildung oder gar zu einer Explosion kommen kann.

Verwendung der 3D-Brille

Vorsicht

Die 3D-Brille ausschließlich für den dafür vorgesehenen Zweck benutzen. Laufen Sie nicht umher, während Sie die 3D-Brille tragen, um Stürze zu vermeiden. Die 3D-Brille nicht fallen lassen, biegen, keinem übermäßigen Druck aussetzen und nicht darauf treten. - Beim Aufsetzen der 3D-Brille auf die spitzen Rahmenenden achten. - Achten Sie darauf, ein Einklemmen Ihrer Finger im Klappscharnierbereich der 3D-Brille zu vermeiden. Die 3D-Brille nicht verwenden, wenn sie beschädigt ist. - Bei Augenproblemen (Kurz-/Weitsichtigkeit, Astigmatismus, unterschiedliche Sehstärke des linken und rechten Auges) die Sehstärke vor der Verwendung der 3D-Brille unbedingt korrigieren. Die mitgelieferte 3D-Brille kann auch über Sehhilfebrillen getragen werden. - Den Gebrauch der 3D-Brille sofort einstellen, wenn Sie Rötungen, Schmerzen oder Hautreizungen an der Nase oder an den Schläfen bemerken. In seltenen Fällen kann das für die 3D-Brille verwendete Material eine allergische Reaktion auslösen.

Betrachten von 3D-Bildern

Vorsicht

• Lassen Sie besondere Vorsicht walten, wenn Sie Kinder 3D-Bilder sehen lassen. 3D-Bilder sollen Kindern unter 6 Jahren grundsätzlich nicht gezeigt werden. Alle Kinder müssen während der Vorführung von 3D-Bildern stets aufmerksam durch ein Elternteil oder eine andere Aufsichtsperson beaufsichtigt werden.
• Stellen Sie die Betrachtung der 3D-Bilder sofort ein, wenn Sie sich müde oder unwohl fühlen, andere unangenehme Empfindungen haben oder Bilder doppelt sehen. Legen Sie eine angemessene Pause ein, bevor Sie fortfahren, die Bilder anzuschauen. Wenn Sie den 3D-Effekt mit [3D-Einstellung] einstellen, berücksichtigen Sie, dass jeder Mensch 3D-Bilder anders sieht.
• Schauen Sie keine 3D-Bilder an, wenn Sie sehr lichtempfindlich sind, Herzprobleme haben oder unter anderen Erkrankungen leiden.
• Ihr Entfernungsgefühl beim Sehen von 3D-Bildern kann getäuscht oder verfälscht werden. Achten Sie darauf, nicht versehentlich gegen den Fernsehbildschirm oder andere Menschen zu stoßen. Stellen Sie sicher, dass sich in Ihrer Umgebung keine zerbrechlichen Gegenstände befinden, um Schäden oder Verletzungen zu vermeiden.
• Betrachten Sie die 3D-Bilder unbedingt mindestens aus der empfohlenen Entfernung. Als empfohlener Betrachtungsabstand gilt mindestens das 3-fache der Bildhöhe.

39-Zoll-Modell: 1,5 m oder mehr; 42-Zoll-Modell: 1,6 m oder mehr; 47-Zoll-Modell: 1,8 m oder mehr; 50-Zoll-Modell: 1,9 m oder mehr; 55-Zoll-Modell: 2,1 m oder mehr; 60-Zoll-Modell: 2,3 m oder mehr

Wenn der obere und der untere Bildschirmbereich schwarz angezeigt werden, wie z. B. bei Filmen, betrachten Sie den Bildschirm aus einer Distanz, die mindestens das 3-fache der Höhe des gesehenen Bildes beträgt. (Dies bedeutet, dass der Betrachtungsabstand geringer ist als die oben empfohlene Distanz.)

LCD-Fernseher

C E ①

Konformitätserklärung (DoC)

"Hiermit erklärt Panasonic Corporation, dass dieser Fernseher die grundlegenden Anforderungen sowie die anderen relevanten Vorschriften der Richtlinie 1999/5/EG erfüllt."

Wenn Sie eine Kopie der originalen DoC dieses Fernsehgeräts erhalten möchten, besuchen Sie bitte die folgende Website:

http://www.doc.panasonic.de

Beauftragte Einrichtung:

Dieser Fernseher ist für den Einsatz in folgenden Ländern vorgesehen.

Albanien, Andorra, Österreich, Belgien, Bulgarien, Kroatien, Zypern, Tschechische Republik, Dänemark, Estland, Finnland, Frankreich, Deutschland, Griechenland, Ungarn, Italien, Island, Lettland, Liechtenstein, Litauen, Luxemburg, Malta, Monaco, Montenegro, Niederlande, Norwegen, Polen, Portugal, Rumänien, Slowakei, Slowenien, Spanien, Schweden, Schweiz, Türkei

Die WLAN-Funktion dieses Fernsehers darf ausschließlich in geschlossenen Räumen genutzt werden.

Mitgeliefertes Zubehör

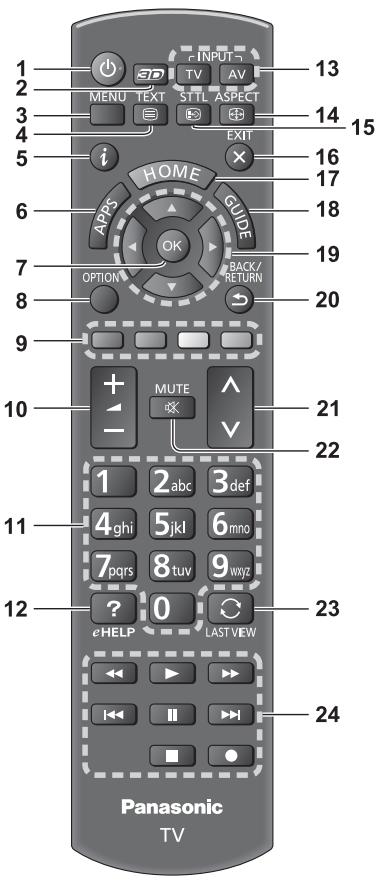

Fernbedienung

(S. 13)

N2QAYB000829

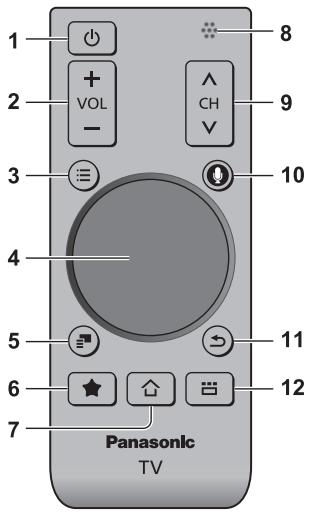

Touchpad-Controller

(S. 14)

N2QBYA000004

Standfuß

⇒ (S. 8)

39-Zoll-Modell 42-Zoll-Modell

47-Zoll-Modell 50-Zoll-Modell

55-Zoll-Modell 60-Zoll-Modell

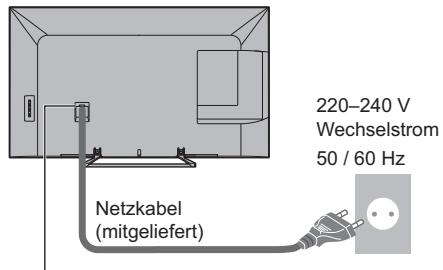

Netzkabel

(S. 10)

Batterien

R6 (2)

(Für Fernbedienung)

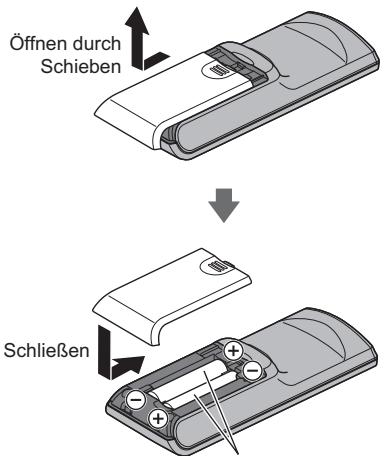

(S. 14) R03 (2) (Für Touchpad-Controller) (S. 15)

3D-Brille

(S. 18)

Bedienungsanleitung

Pan-Europäische Garantie

• Möglicherweise sind nicht alle Zubehörteile zusammen verpackt. Achten Sie darauf, keine Zubehörteile versehentlich wegzuwerfen. Informationen zu optionalem Zubehör entnehmen Sie bitte der [eHELP] (Support > Sonderzubehör).

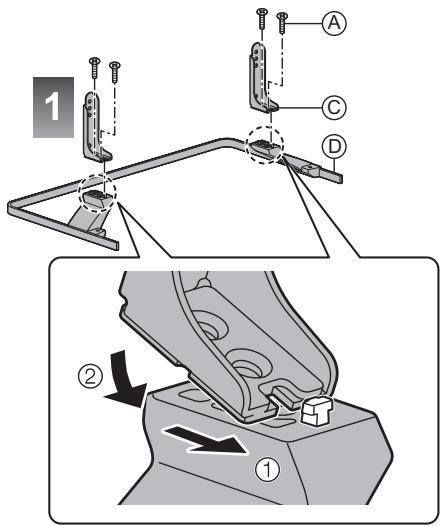

Zusammenbauen / Abnehmen des Standfußes

A Schraube (4)

M 5 × 15

B Schraube (4)

M 4 × 12

C Halterung (2)

D Platte

39-Zoll-Modell 42-Zoll-Modell

47-Zoll-Modell 50-Zoll-Modell

55-Zoll-Modell 60-Zoll-Modell

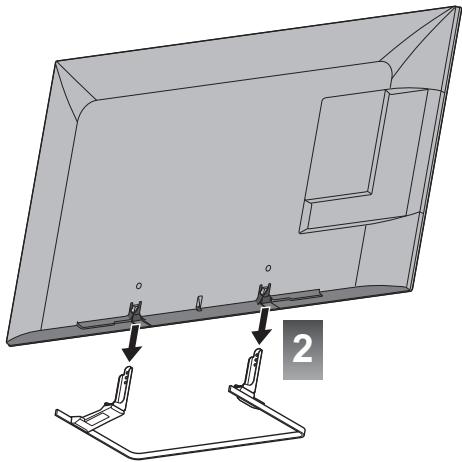

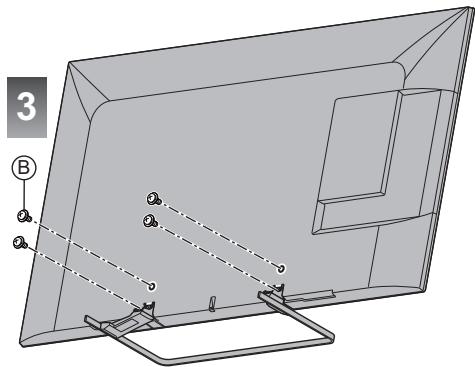

■ Zusammenbau des Standfußes

Abnehmer des Standfußes vom Fernseher

Wenn Sie die Wandhalterung benutzen oder den

Fernseher wieder verpacken müssen, demontieren Sie den Standfuß folgendermaßen:

1. Entfernen Sie die Schrauben ⑧ vom Fernseher. 2. Ziehen Sie den Standfuß vom Fernseher ab. 3. Entfernen Sie die Schrauben A aus der Halterung.

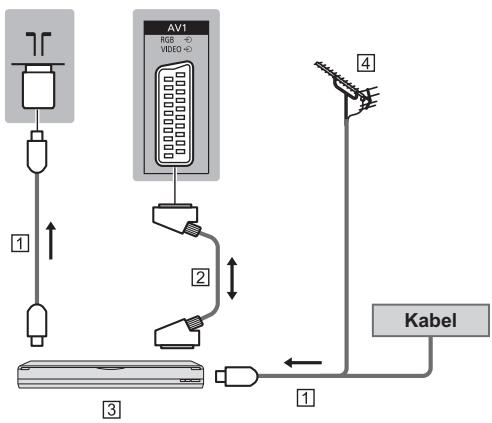

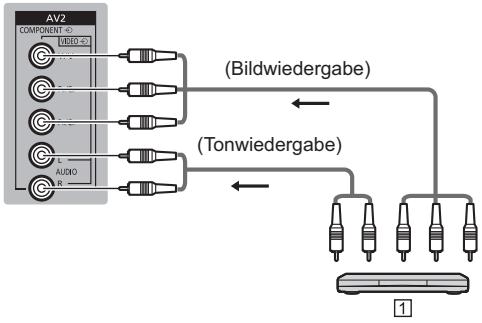

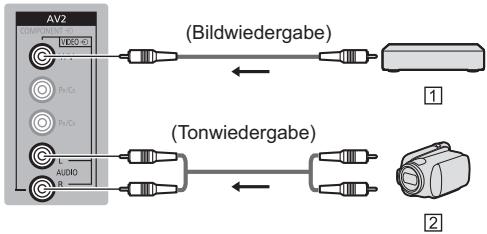

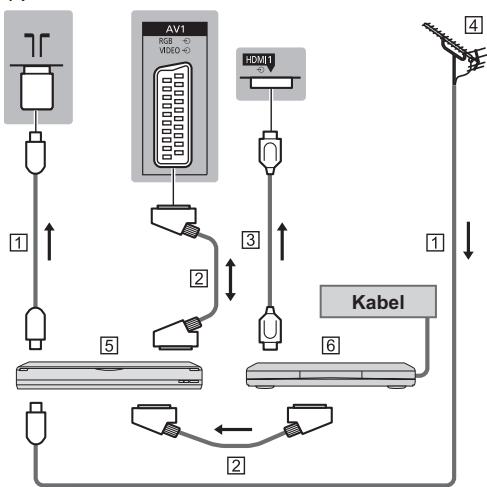

Anschlüsse

Die in den nachstehenden Abbildungen gezeigten Zusatzgeräte und Anschlusskabel gehören nicht zum Lieferumfang dieses Fernsehers. Bitte achten Sie unbedingt darauf, den Netzstecker aus der Netzsteckdose zu ziehen, bevor Sie irgendwelche Kabel anschließen oder trennen. Prüfen Sie beim Anschließen, ob der Typ der Buchsen und Kabelstecker korrekt ist. Verwenden Sie ein vollständig verdrahtetes HDMI-Kabel. Verwenden Sie ein vollständig verdrahtetes SCART-Kabel. Halten Sie den Fernseher von Elektrogeräten (Videogeräten usw.) oder Geräten mit Infrarotsensoren fern. Andernfalls kann es zu Verzerrungen von Bild oder Ton kommen oder der Betrieb des anderen Gerätes kann gestört werden. Bitte lesen Sie auch die Anleitung des anzuschließenden Gerätes.

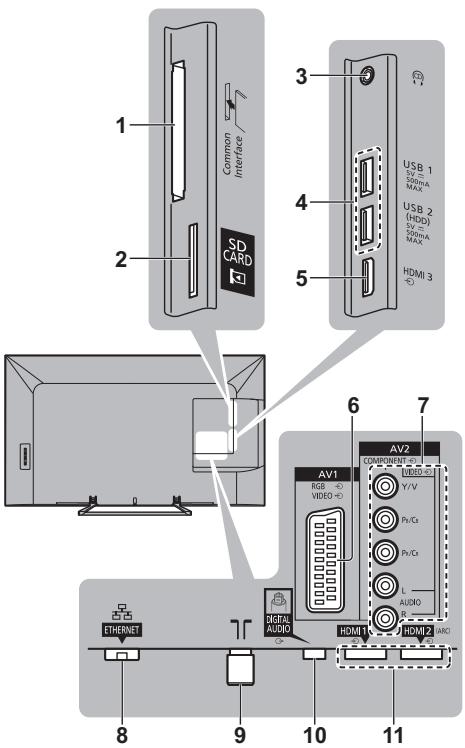

Buchsen

1. CI-Steckplatz ⇒ (S. 12) 2. SD-Kartensteckplatz 3. Kopfhörerbuchse ⇒ (S. 12) 4. USB 1-2-Anschluss 5. HDMI3

6. AV1 (SCART) ⇒ (S. 10) 7. AV2 (COMPONENT / VIDEO) ⇒ (S. 11) 8. ETHERNET ⇒ (S. 11) 9. Buchse für terrestrische Antenne/Kabel-Anschluss ⇒ (S. 10)

10. DIGITAL AUDIO

Grundlegende Anschlüsse

Netzkabel

Schieben Sie den Netzstecker bis zum Anschlag ein.

• Achten Sie beim Trennen vom Netz unbedingt darauf, zuerst den Netzstecker aus der Netzsteckdose zu ziehen.

Antenne

HF-Kabel 2 Terrestrische Antenne

Für DVB-C, DVB-T, Analog

AV-Geräte

TV

DVD-Recorder / Videorecorder

HF-Kabel SCART-Kabel DVD-Recorder / VCR 4 Terrestrische Antenne

TV

DVD-Recorder / Videorecorder und Settopbox

HF-Kabel SCART-Kabel 3 HDMI-Kabel 4 Terrestrische Antenne DVD-Recorder / VCR Settopbox

Netzwerk

Um auf Internet-Inhalte zugreifen zu können, benötigen Sie eine Breitband-Netzwerkumgebung.

• Wenn Sie nicht über Breitband-Netzwerkdienste verfügen, wenden Sie sich zwecks Hilfestellung an ihren Einzelhändler.
• Bereiten Sie die Internet-Umgebung für eine Kabelverbindung oder drahtlose Verbindung vor. Die Einrichtung der Netzwerkverbindung startet bei der Erstinstallation des Fernsehers. ⇔ (S. 16)

Kabelverbindung

TV

LAN-Kabel (abgeschirmt)

• Verwenden Sie ein LAN-Kabel mit verdrillten, abgeschirmten Leitungen (STP).

Drahtlose Verbindung

Integrierter Wireless-LAN-Zugangspunkt

Weitere Anschlüsse

DVD-Player

(COMPONENT-Gerät)

TV

DVD-Player

Camcorder / Videospielkonsole (VIDEO-Gerät)

TV

Videospielkonsole 2, Camcorder

■ Blu-ray-Disc-Player

■ Verstärker (Wiedergabe über separate Lautsprecher)

• Verwenden Sie HDMI2 für den Anschluss eines Verstärkers. Diese Verbindung bezieht sich auf die Verwendung eines Verstärkers mit ARC (Audio Return Channel)-Funktion.

Bei einem Verstärker ohne ARC-Funktion verwenden Sie DIGITAL AUDIO.

• Zur Wiedergabe von mehrkanaligem Ton von einem externen Gerät (z. B. Dolby Digital 5.1-kanalig) schließen Sie das Gerät an den Verstärker an.

Einzelheiten zu den Anschlüssen finden Sie in den Bedienungsanleitungen des Zusatzgerätes und des Verstärkers.

TV 3

HDMI-Kabel 2 Verstärker mit Lautsprecheranlage 3 Externe Geräte (DVD-Player usw.)

Kopfhörer

Einstellen der Lautstärke [Kopfhörerlautstärke] im Tonmenü Um die Lautstärke über die Audioausgabe zu regeln ⇒ [Lautsprecher-Einstellung] im Tonmenü

TV

Common Interface

• Achten Sie stets darauf, den Fernseher über dessen Netzschalter auszuschalten, bevor Sie das CI-Modul einsetzen oder entfernen.
• Falls eine Smart Card und ein CI-Modul als Satz geliefert werden, setzen Sie zuerst das CI-Modul ein, und setzen Sie dann die Smart Card in das CI-Modul ein.
• Setzen Sie das CI-Modul komplett in der korrekten Richtung ein bzw. nehmen Sie es so heraus.
• Normalerweise erscheinen verschlüsselte Sender. (Welche Kanäle gesehen werden können, ist abhängig vom CI-Modul.)

Wenn der verschlüsselte Sender nicht angezeigt wird

⇒ [Common Interface] im Setup-Menü

• Möglicherweise gibt es auf dem Markt einige CI-Module mit älteren Firmware-Versionen, die nicht vollständig kompatibel sind mit dem neuen CI+ v1.3 TV. Wenden Sie sich in diesem Fall an Ihren Inhaltsanbieter.
• Weitere Informationen hierzu finden Sie in der [eHELP] (Funktionen > Common Interface) und in der Bedienungsanleitung des CI-Moduls, oder fragen Sie Ihren Inhaltsanbieter.

■ Kommunikationskamera

• Schließen Sie die Kommunikationskamera an USB 1 an.
• Weitere Informationen finden Sie in der [eHELP] (Support > Sonderzubehör > Kommunikationskamera).

USB HDD (für Aufnahmen)

• Schließen Sie eine USB-Festplatte an den Anschluss USB 2 an.
• Weitere Informationen finden Sie in der [eHELP] (Aufzeichnen).

VIERA Link

• Verwenden Sie HDMI1-3 für VIERA Link Verbindung.
• Weitere Informationen finden Sie in der [eHELP] (Funktionen > VIERA Link „HDAVI Control™").

Fernbedienung

1 Taste Bereitschaft Ein / Aus

2 3D-Taste

Wechselt zwischen den Modi für 2D und 3D.

3 [Haupt-Menü]

• Aufrufen der Menüs „Bild“, „Ton“, „Netzwerk“, „Timer“, „Setup“ und „Hilfe“.

4 Teletext-Taste

5 Information

Anzeigen von Sender- und Programminformationen.

6 APPS

• Anzeige der [APPS-Liste] (Liste der Anwendungen).

7 OK

Bestätigen von Auswahl und Einstellungen. - Drücken Sie diese Taste nach Wahl einer Programmposition, um rasch auf ein anderes Programm umzuschalten. - Aufrufen der Programmtabelle.

8 [Optionsmenü]

• Müheloses Einstellen von Optionen für Bild, Ton und andere Funktionen.

9 Farbige Tasten

(rot-grün-gelb-blau)

• Auswahl, Navigation und Bedienung verschiedener Funktionen.

10 Lautstärke erhöhen/verringern

11 Zifferntasten

• Umschalten zwischen Programmen und Videotext-Seiten. Eingabe von Zeichen.
• Im Standby-Modus wird der Fernseher eingeschaltet.

12 [eHELP]

Anzeige der [eHELP] (integrierte Bedienungsanleitung).

13 Wahl des Eingangsmodus

• TV - schaltet auf DVB-C / DVB-T / Analog-Modus um.
• AV - Umschalten auf die verschiedenen AV-Eingänge.

14 Bildseitenverhältnis

Schaltet das Bildseitenverhältnis um.

15 Untertitel

Anzeigen von Untertiteln.

16 Verlassen

Rückkehr zum [Startbildschirm].

17 Startanzeige

Anzeige des [Startbildschirm].

18 Programmassistent

Anzeige des Electronic Programme Guide.

19 Cursortasten

• Auswahl und Einstellung von Menüeinträgen.

20 Zurück

• Rückkehr zum/zur vorherigen Menü/Seite.

21 Erhöhen/Verringern der Programplatznummer

22 Stummschaltung Ein / Aus

23 Letzte Ansicht

• Umschalten auf den zuletzt betrachteten Sender oder Eingabemodus.

24 Bedienvorgänge an angeschlossenen Geräten

Einlegen/Entfernen der Batterien

Polaritätsmarkierungen (+ und-) beachten.

Touchpad-Controller

Dieser Touchpad-Controller ist auf komfortable Bedienung ausgelegt, insbesondere im Hinblick auf Startbildschirm oder Internetinhalte. Sie können den Fernseher intuitiv mit diesem Controller steuern.

• Der Touchpad-Controller kann verwendet werden, indem er auf diesen Fernseher mit drahtloser Bluetooth-Technologie registriert wird. Die Registrierung startet automatisch nach dem Einlegen der Batterien, sobald eine Taste gedrückt wird (ausgenommen Taste Bereitschaft Ein/Aus).
• Nach der Registrierung können Sie den Fernseher bedienen, indem Sie diesen Controller auf den Fernseher richten (ausgenommen Taste Bereitschaft Ein/Aus).
• Um die Taste Bereitschaft Ein / Aus zu benutzen, richten Sie den Controller direkt auf den Fernbedienungs-Signalsensor des Fernsehers, denn dieser arbeitet mit Infrarot. (Sie können ohne Registrierung die Taste bedienen.)
• Bei Verwendung der Sprachsteuerungsfunktion wird empfohlen, innerhalb von etwa 15 cm vom Mikrofon des Touchpad-Controllers zu sprechen.
• Weitere Informationen finden Sie in der [eHELP] (Funktionen > Touchpad-Controller).

1 Taste Bereitschaft Ein/Aus 2 Erhöhen / Verringern der Lautstärke 3 [Haupt-Menü] 4 Touchpad (S. 14) 5 [Optionsmenü] 6 Meine Taste

• Drücken, um den aktuellen Inhalt als Favorit festzulegen.
• Weitere Informationen zu Meine Taste finden Sie in der [eHELP] (Funktionen > Touchpad-Controller > Meine Taste).

7 Startanzeige Anzeige des [Startbildschirm]. 8 Mikrofon 9 Erhöhen / Verringern der Programmplatznummer

10 Sprachsteuerungstaste

Zur Aktivierung der Sprachsteuerung.

11 Zurück

Rückkehr zum [Startbildschirm].

12 APPS

Anzeige der [APPS-Liste] (Liste der Anwendungen).

13 OK

Bestätigen von Auswahl und Einstellungen.

TouchPad

Tippen Sie auf die Mitte des Pads für „OK".

• Schieben Sie Ihren Finger, um den Cursor zu bewegen (auf Internetseiten oder [Cursor-Einstellungen] in [VIERA Touchpad-Controller] (Setup-MENU)), wählen Sie den Eintrag, stellen Sie die Pegel ein usw.
• Führen Sie den Finger am Rand entlang, um zu scrollen.

Einlegen/Entfernen der Batterien

Polaritätsmarkierungen (+ und -) beachten.

Hinweis

• Es wird empfohlen, den Touchpad-Controller in der Hand zu halten, wenn Sie ihn benutzen.
• Bei Benutzung des Touchpad-Controllers wird Strom von der Batterie verbraucht (auch bei Berühren des Touch Pads), auch dann, wenn das Fernsehgerät nicht in Betrieb ist. Die Lebensdauer der Batterie kann dadurch verkürzt werden.
• Einige Operationen unterscheiden sich je nach Anwendung.

Anzeige-/ Bedienfeld

• Beim Drücken der Tasten 4, 5, 6 wird rechts auf dem Bildschirm für 3 Sekunden die Bedienfeld-Anleitung angezeigt, in der die gedrückte Taste hervorgehoben ist.

Rückseite des Fernsehers

1 Fernbedienungssignal-Sensor

• Keine Gegenstände zwischen Fernbedienung und den Infrarot-Sensor der Fernbedienung am Gerät stellen.

2 Umgebungssensor

• Erfasst die Raumhelligkeit, um die Bildqualität zu optimieren, wenn [Umgebungssensor] im Menü Bild auf [Ein] gestellt ist.

3 Einschalteuche

Rot: Bereitschaft

Grün: Ein

Orange: Bereitschaft bei Aufnahme-Bereitschaft / wenn Timer-Programmierung eingeschaltet ist

• Bei Verwendung der Fernbedienung quittiert diese LED durch Blinken den Empfang eines Befehls am Fernseher.

4 Wahl des Eingangsmodus

• Wiederholt drücken, bis der gewünschte Modus erreicht ist.

[Haupt-Menü]

• Ca. 3 Sekunden gedrückt halten, um das Hauptmenü anzuzeigen.

OK (wenn im Menüsystem)

5 Erhöhen / Verringern der Programmplatznummer Cursor auf / ab (wenn im Menüsystem)

6 Erhöhen / Verringern der Lautstärke Cursor links / rechts (wenn im Menüsystem)

7 Netzschalter

Zum Ein-/Ausschalten des Gerätes verwenden.

Erstmalige automatische Einrichtung

Automatische Einrichtung des Fernsehers und Suche nach verfügbaren Fernsehsendern, wenn der Fernseher zum ersten Mal eingeschaltet wird.

• Dieses Verfahren braucht nicht ausgeführt zu werden, wenn die Einrichtung Ihres neuen Fernsehers bereits vom Fachhändler vorgenommen wurde.
• Bitte stellen Sie alle Anschlüsse (S. 9 - 12) her und nehmen Sie alle Einstellungen (falls erforderlich) an den angeschlossenen Geräten vor, bevor Sie die automatische Einrichtung starten. Einzelheiten zu den Einstellungen der angeschlossenen Geräte finden Sie in der Bedienungsanleitung des jeweiligen Gerätes.

1 Schließen Sie den Fernseher an die Netzsteckdose an und schalten Sie ihn ein

• Bis zum Erscheinen der Menüanzeige auf dem Bildschirm verstreichen mehrere Sekunden.

2 Wählen Sie folgende Einträge

Richten Sie jedes Element ein, indem Sie den Anweisungen auf dem Bildschirm folgen.

Beispiel:

Bitte wählen Sie Ihren Betrachtungsmodus.

Zu Hause

Shop

■ Verwendung der Fernbedienung

Bewegen des Cursors

Zugreifen auf den Eintrag / Speichern der Einstellung

BACK/ RETURN

Zurückkehren zum vorherigen Eintrag (wenn verfügbar)

Wählen Sie die gewünschte Sprache

Wählen Sie [Zu Hause]

Wählen Sie als gewünschten Betrachtungsmodus [Zu Hause] aus, wenn Sie das Gerät zu Hause nutzen.

• [Shop] ist für die Aufstellung beim Händler vorgesehen.
• Um den Betrachtungsmodus später zu ändern, müssen Sie alle Einstellungen durch Ausführen der Funktion Werkeinstellungen initialisieren.

Richten Sie den Netzwerkanschluss ein

Wählen Sie Ihr Land aus

• Wählen Sie je nach ausgewähltem Land auch ihre Region oder speichern Sie die Kindersicherungs-PIN (.0000^* kann nicht gespeichert werden).

Markieren Sie den TV-Signalmodus und wählen Sie dann [Auto Setup starten]

Einstellen (nach verfügbaren Sendern suchen)

: Einstellung überspringen

• Der Bildschirm „Auto Setup" sieht je nach Land und ausgewähltem Signalmodus unterschiedlich aus. [DVB-C-Netzwerkeinstellungen]

Stellen Sie [Frequenz] und [Netzwerk ID] normalerweise auf [Auto].

Wird [Auto] nicht angezeigt oder falls aus anderen Gründen notwendig, geben Sie die vom Kabelanbieter angegebenen Werte für [Frequenz] und [Netzwerk ID] mit den Nummerntasten ein.

3 Wählen Sie die Art des [Startbildschirm] aus

Eine Demo zeigt, wie [mein Startbildschirm] verwendet wird. Bestätigen Sie die Demo durch Befolgen der Anweisungen auf dem Bildschirm und wählen Sie dann den gewünschten [Startbildschirm].

Beispiel: [Startbildschirm Auschwitz]

Beispiel: [TV-Startbildschirm]

Damit ist die automatische Einrichtung abgeschlossen, und Ihr Fernseher ist zum Empfang von Fernsehprogrammen bereit.

Falls die Abstimmung fehlschlagen sollte, überprüfen Sie, ob das Netzwerk bzw. das HF-Kabel richtig angeschlossen ist; befolgen Sie anschließend die Anweisungen auf dem Bildschirm.

Hinweis

• Der Fernseher schaltet automatisch in den Standby-Modus um, wenn für 4 Stunden kein Vorgang ausgeführt wurde und [Auto-Standby] im Timer-Menü auf [Ein] gestellt ist.
• Sofern im Timer-Menü [Auto-Ausschaltfunktion] auf [Ein] gestellt ist und kein Signal empfangen wird und 10 Minuten lang keine Bedienschritte erfolgen, schaltet sich der Fernseher automatisch in den Bereitschaftsmodus.
• Für die erneute Einstellung aller Sender

⇒ [Auto Setup] in [Tuning-MENU] (Setup-MENU)

Zum späteren Hinzufügen des verfügbaren TV-Signalmodus ⇒ [TV-Signal hinzufügen] in [Tuning-Menü] (Setup-Menü) Zur Initialisierung aller Einstellungen ⇒ [Werkseinstellungen] in [System-MENU] (Setup-MENU)

Bedienvorgänge

Schalten Sie den Fernseher ein

0/1 (TV)

oder

(Fernbedienung)

Dazu muss der Netzschalter eingeschaltet sein. (S. 15) - Der zuletzt angesehene [Startbildschirm] wird angezeigt.

Beispiel: [TV-Startbildschirm]

Beispiel: Ausgewählter Inhaltsbildschirm

• Sofortige Rückkehr zum [Startbildschirm]

• Sie können den [Startbildschirm] so einstellen oder einrichten, dass die gewünschten Informationen angezeigt werden, bestimmte Funktionen bequem verfügbar sind, der Standard-[Startbildschirm] gewählt wird usw. Einzelheiten entnehmen Sie bitte den Anweisungen auf dem Bildschirm oder der [eHELP] (mein Startbildschirm > mein Startbildschirm).

Betrachten von Fernsehprogrammen

1 Wählen Sie den TV-Viewer im [Startbildschirm] aus

① Auswählen

② Zugreifen

2 Wählen Sie den gewünschten Modus

TV Auswahl

DVB-C

DVB-T

Analog

Die jeweils verfügbaren Modi sind von den gespeicherten Sendern abhängig.

① Auswählen

②Zugreifen

• Sie können den Modus auch durch wiederholtes Drücken der Taste TV wählen.
• Wenn [TV Auswahl] nicht angezeigt wird, drücken Sie die Taste TV, um den Modus umzuschalten.

3 Wählen Sie einen Kanal

Aufwärts

oder

Um eine zwei- oder mehrstellige Kanalnummer zu wählen, z. B. 399

Zugriff auf die einzelnen Funktionen

Rufen Sie die [APPS-Liste] auf und wählen Sie eine Funktion

Beispiel: [APPS-Liste]

APPS ist die Liste der Anwendungen (Funktionen) des Fernsehgerätes.

• Für die Bedienung der einzelnen Funktionen und den Aufbau der [APPS-Liste] befolgen Sie die Anweisungen auf dem Bildschirm oder in der eHELP.

Verwendung eHELP

[eHELP] ist die im Fernseher integrierte detaillierte Hilfefunktion, die die einzelnen Funktionen und deren Einsatz erläutert und Hinweise zur Bedienung gibt.

1 Zeigen Sie [eHELP] an

eHELP

oder

MENU

[Hilfe]

[eHELP]

• Wenn dies nicht das erste Mal ist, dass die [eHELP] nach dem Einschalten des Fernsehers angezeigt wird, entscheidet eine Bestätigungsanzeige, um entweder [STARTSEITE] oder [LETZTE SEITE] auszuwählen.

2 Wählen Sie die Kategorie und den Eintrag aus

Kategoriefeld Eintragsfeld

① Kategorie auswählen

② Zugreifen

③ Eintrag auswählen

④ Zugreifen

Untereintragsfeld Kommentar

⑤ Untereintrag auswählen

⑥ Zugreifen

Rückkehr zum vorherigen Feld

• Scrollen der Beschreibung (wenn mehr als 1 Seite vorhanden)

Während die Beschreibung angezeigt wird

Anzeige des Menüs im Zusammenhang mit der Beschreibung (nur bei einigen Beschreibungen)

(Rot)

Betrachten von 3D-Bildern

Mit der 3D-Brille können Sie bei Inhalten oder Programmen mit 3D-Effekt 3D-Bilder betrachten (mitgeliefert).

3D-Bilder können nur mit der 3D-Brille gesehen werden. - Dieser Fernseher unterstützt die 3D-Formate [Bildfolge], [Nebeneinander] und [Untereinander]. - Weitere Informationen finden Sie in der [eHELP] (Fernsehen > 3D). Bei diesem 3D-Format werden die Bilder für das linke und das rechte Auge in HD-Qualität aufgezeichnet und abwechselnd wiedergegeben.

Betrachten von 3D-Bildern

Wiedergabe von 3D-kompatiblen Blu-ray Discs (Bildfolge-Format)

• Verbinden Sie den 3D-fähigen Player über ein vollständig verdrahtetes HDMI-Kabel. (Wenn Sie einen nicht 3D-fähigen Player verwenden, werden die Bilder im 2D-Modus angezeigt.)
• Wenn sich der Eingangsmodus nicht automatisch umschaltet, wählen Sie den Eingangsmodus für die Verbindung mit dem Player mithilfe der AV-Taste aus.

3D-übertragene Sendung

• Zur Verfügbarkeit dieser Dienste wenden Sie sich bitte an die Programmanbieter oder Ihren Kabelnetzbetreiber.

Mit 3D-fähigen Panasonic-Produkten aufgenommene 3D-Fotos und 3D-Videos

• Verfügbar in Media Player und Netzwerk-Diensten.

In 3D konvertierte 2D-Bilder

• Drücken Sie die 3D-Taste und nehmen Sie die Einstellung [2D → 3D] unter [3D-Modusauswahl] vor.

1 Die 3D-Brille aufsetzen

2 Die 3D-Bilder anschauen

Wenn Sie das erste Mal 3D-Bilder anschauen, werden Sicherheitshinweise angezeigt. Um mit dem Anschauen der 3D-Bilder fortzufahren, wählen Sie [Ja] oder [Nein].

Hinweis

• Üben Sie keinen Druck auf die Linse der 3D-Brille aus und zerkratzen Sie sie nicht. Die 3D-Inhalte können nicht richtig betrachtet werden, wenn die 3D-Brille umgekehrt oder falsch herum getragen wird.
• Achten Sie bei der Betrachtung von 3D-Bildern darauf, dass Ihre Augen etwa horizontal eben sind, und halten Sie eine Position ein, in der Sie keine Doppelbilder sehen.

Häufig gestellte

Fragen

Bevor Sie im Störungsfall den Kundendienst in Anspruch nehmen, überprüfen Sie bitte die folgenden Hinweise, die in vielen Fällen eine einfache Abhilfemaßnahme bieten.

• Weitere Informationen finden Sie in der [eHELP] (Support > Häufig gestellte Fragen).

Der Fernseher lässt sich nicht einschalten

• Prüfen Sie, ob das Netzkabel an den Fernseher und an eine intakte Netzsteckdose angeschlossen ist.

Der Fernseher schaltet selbsttätig in den Bereitschaftsmodus um

Die automatische Standby-Funktion ist aktiviert.

Die Fernbedienung funktioniert nicht oder mit Unterbrechungen

• Sind die Batterien polaritätsrichtig eingelegt? ⇒ (S.14)
• Ist der Fernseher eingeschaltet? Die Batterien sind möglicherweise erschöpft. Wechseln Sie die Batterien aus.
• Richten Sie die Fernbedienung direkt auf den Fernbedienungs-Signalsensor des Fernsehers (im Abstand von maximal 7 m und innerhalb eines Winkels von 30 Grad vor dem Signalsensor).
• Stellen Sie den Fernseher so auf, dass der Fernbedienungs-Signalsensor an der Frontplatte weder direkter Sonneneinstrahlung noch anderen starken Lichtquellen ausgesetzt ist.

Kein Bild

• Überprüfen Sie, ob der Fernseher eingeschaltet ist.
• Prüfen Sie, ob das Netzkabel an den Fernseher und an eine intakte Netzsteckdose angeschlossen ist.
• Prüfen Sie, ob der richtige Eingangsmodus gewählt ist.
• Überprüfen Sie die Einstellungen unter [AV2] ([COMPONENT] / [VIDEO]) in [Eingangswahl], ob sie dem Ausgang des Zusatzgerätes entsprechen.
• Ist [Kontrast], [Helligkeit] oder [Farbe] im Menü Bildeinstellung auf den Minimalwert eingestellt?
• Prüfen Sie, ob alle erforderlichen Kabel angeschlossen und alle Anschlüsse stabil hergestellt worden sind.

Ein ungewöhnliches Bild erscheint auf dem Bildschirm

• Schalten Sie den Netzschalter des Fernsehers einzeln aus und dann wieder ein.
• Falls die Störung auch weiterhin besteht, setzen Sie alle Einstellungen zurück. ⇒ [Werkseinstellungen] in [System-MENU] (Setup-MENU)

Teile des Fernsehers werden heiß

• Auch wenn die Temperatur von Teilen der Front-, Ober- und Seitenwände angestiegen ist, liegt hinsichtlich der Leistung oder Qualität des Produkts keine Beeinträchtigung vor.

Das Anzeigefeld bewegt sich etwas und es entsteht ein klirrendes Geräusch, wenn mit dem Finger darauf gedrückt wird

• Um das Bedienfeld herum ist ein kleiner Abstand, um es vor Schäden zu bewahren. Dabei handelt es sich nicht um eine Funktionsstörung.

Pflege und Instandhaltung

Ziehen Sie zunächst den Netzstecker aus der Netzsteckdose.

Bildschirm, Gehäuse, Standfuß

Regelmäßige Pflege:

Entfernen Sie Schmutzflecken oder Fingerabdrücke durch sanftes Abreiben der Oberfläche des Bildschirms, des Gehäuses oder des Standfußes mit einem weichen Tuch.

Bei hartnäckigem Schmutz:

(1) Entfernen Sie zunächst den Staub von der Oberfläche. (2) Befeuchten Sie ein weiches Tuch mit klarem Wasser oder mit Wasser mit neutralem Reinigungsmittel (im Verhältnis 1 Teil Reinigungsmittel auf 100 Teile Wasser). (3) Wringen Sie das Tuch fest aus. (Darauf achten, dass ins Innere des Fernsehers keine Flüssigkeit gelangt. Sonst könnte das Gerät beschädigt werden.) (4) Wischen Sie zuletzt die Flächen vollständig trocken.

Vorsicht

• Keine harten oder kratzigen Tücher verwenden, da diese die Oberflächen beschädigen könnten.
• Schützen Sie die Außenflächen vor Kontakt mit Insektiziden, Lösungsmitteln und anderen leichtflüchtigen Substanzen. Diese können die Oberfläche angreifen oder ein Ablösen der Farbe verursachen. Die Oberfläche des Displays ist beschichtet und kann leicht beschädigt werden. Kratzen oder klopfen Sie nicht mit Fingernägeln oder spitzen Gegenständen auf die Oberfläche des Displays.
• Sie sollen das Gehäuse des Gerätes und den Standfuß nicht über längere Zeit dem Kontakt mit Gummi oder PVC aussetzen. Dies kann die Qualität der Oberfläche beeinträchtigen.

Netzstecker

Reiben Sie den Netzstecker in regelmäßigen Abständen mit einem trockenen Tuch ab. Feuchtigkeit und Staub können einen Brand oder elektrischen Schlag verursachen.

Technische Daten

TV

Modell-Nr.

39-Zoll-Modell: TX-39AS650E 42-Zoll-Modell: TX-42AS650E 47-Zoll-Modell: TX-47AS650E 50-Zoll-Modell: TX-50AS650E 55-Zoll-Modell: TX-55AS650E 60-Zoll-Modell: TX-60AS650E

Abmessungen (B × H × T)

39-Zoll-Modell

886 mm × 562 mm × 202 mm (mit Standfuß) 886 mm × 516 mm × 53 mm (nur Fernseher)

42-Zoll-Modell

962 mm × 608 mm × 202 mm (mit Standfuß) 962 mm × 562 mm × 54 mm (nur Fernseher)

47-Zoll-Modell

1074 mm × 671 mm × 214 mm (mit Standfuß) 1074 mm × 625 mm × 54 mm (nur Fernseher)

50-Zoll-Modell

1 130 mm × 703 mm × 214 mm (mit Standfuß) 1 130 mm × 658 mm × 54 mm (nur Fernseher)

55-Zoll-Modell

1 244 mm × 767 mm × 292 mm (mit Standfuß) 1 244 mm × 722 mm × 54 mm (nur Fernseher)

60-Zoll-Modell

1 351 mm × 823 mm × 292 mm (mit Standfuß) 1 351 mm × 778 mm × 63 mm (nur Fernseher)

Gewicht

39-Zoll-Modell

11,5 kg Netto (mit Standfuß) 10,5 kg Netto (nur Fernseher)

42-Zoll-Modell

11,0 kg Netto (mit Standfuß) 10,0 kg Netto (nur Fernseher)

47-Zoll-Modell

14,0 kg Netto (mit Standfuß) 13,0 kg Netto (nur Fernseher)

50-Zoll-Modell

15,5 kg Netto (mit Standfuß) 14,5 kg Netto (nur Fernseher)

55-Zoll-Modell

19,5 kg Netto (mit Standfuß) 18,5 kg Netto (nur Fernseher)

60-Zoll-Modell

21,5 kg Netto (mit Standfuß) 20,5 kg Netto (nur Fernseher)

Stromversorgung

220-240 V Wechselstrom, 50 / 60 Hz

Panel

LED-LCD-Panel

Ton

Lautsprecherausgang

20 W (10 W + 10 W)

Kopfhörer

M3-Stereo-Minibuchse (3,5 mm) × 1

Anschlussbuchsen

AV1-Eingang / -Ausgang

SCART (Audio/Video-Eingang, Audio/Video

Ausgang, RGB-Eingang)

AV2-Eingang (COMPONENT /VIDEO)

VIDEO

RCA-Pin-Typ × 1

1,0 V[p-p] (75 Ω)

AUDIO L - R

RCA-Pin-Typ × 2

0,5 V[eff]

Y

1,0 V[p-p] (mit Synchronisation)

• Dieser Fernseher unterstützt die Funktion „HDAVI Control 5“.

Kartensteckplatz

SD-Kartensteckplatz × 1

Common-Interface-Steckplatz (kompatibel mit CI

Plus) × 1

ETHERNET

RJ45, IEEE802.3 10BASE-T / 100BASE-TX

USB1/2

Ausgang DIGITAL AUDIO

PCM/Dolby Digital/DTS, Lichtleiter

Empfangssysteme / Empfangsbereiche

Neueste Informationen zu den verfügbaren Diensten finden Sie auf der folgenden Website. (Nur auf Englisch) http://panasonic.net/viera/support

DVB-C

Digitale Kabeldienste (MPEG2 und MPEG4-AVC(H.264))

DVB-T/T2

Digitale terrestrische Programmdienste (MPEG2 und MPEG4-AVC(H.264))

PAL B, G, H, I

SECAM B, G

SECAM L, L'

VHF E2-E12

VHF A-H (ITALIEN)

CATV (S01-S05)

Wiedergabe von NTSC-Bändern mit einigen PAL-Videorecordern (VCR) möglich

M.NTSC

Wiedergabe mit M.NTSC-Videorecordern (VCR) möglich

NTSC (nur AV-Eingang)

Wiedergabe mit NTSC-Videorecordern (VCR) möglich

Antenneneingang

VHF/UHF

Betriebsbedingungen

Temperatur

0°C - 35°C

Luftfeuchtigkeit

20% bis 80% rel. Feuchtigkeit (ohne Kondensatbildung)

Integriertes Wireless-LAN

Normen und Frequenzbereich*1

IEEE802.11a/n

5,180 GHz - 5,320 GHz, 5,500 GHz - 5,580 GHz,

5,660 GHz - 5,700 GHz

IEEE802.11b/g/n

2,412 GHz - 2,472 GHz

Sicherheit

WPA2-PSK (TKIP/AES)

WPA-PSK (TKIP/AES)

1: Die Frequenzen und Kanalbelegungen sind je nach Land unterschiedlich. 2: Nicht alle mit Bluetooth kompatiblen Geräte stehen für die Kommunikation mit diesen Fernseher zur Verfügung. Bis zu 5 Geräte können gleichzeitig verwendet werden (ausgenommen der Touchpad-Controller).

3D-Brille

Abmessungen (B × H × T)

165 mm × 38 mm × 166 mm

Gewicht

Ca. 18 g

Temperaturbereich für Nutzung

0 °C - 40 °C

Materialien

Gehäusekörper / Brillengläser

Kunststoff

• Verwenden Sie die Panasonic 3D-Brille, die passive 3D-System-Technologie unterstützt.

Hinweis

• Der Touchpad-Controller nutzt die Bluetooth-Drahtlostechnologie.
• Änderungen der äußeren Aufmachung und technischen Daten bleiben jederzeit vorbehalten. Bei den Angaben zum Gewicht und den Abmessungen handelt es sich um Näherungswerte. Informationen über Leistungsaufnahme, Displayauflösung usw. entnehmen Sie den Produktdaten. Informationen über die Open-Source-Software entnehmen Sie der [eHELP] (Support > Lizenzinformationen).
• Dieses Gerät entspricht den nachstehend aufgeführten EMV-Normen.

EN55013, EN61000-3-2, EN61000-3-3, EN55020, EN55022, EN55024

■ Bei Verwendung der Wandhalterung

Zum Erwerb der empfohlenen Wandhalterung wenden Sie sich bitte an einen Panasonic-Händler in Ihrer Nähe.

• Löcher für die Befestigung einer Wandhalterung

Rückseite des Fernsehers

39-Zoll-Modell

42-Zoll-Modell

a: 200 mm, b: 200 mm

47-Zoll-Modell

50-Zoll-Modell

55-Zoll-Modell

60-Zoll-Modell

a: 400 mm

b: 200 mm

(Seitenansicht)

Länge der Befestigungsschraube

39-Zoll-Modell

Minimum: 10 mm

Maximum: 27 mm

42-Zoll-Modell 47-Zoll-Modell

Minimum: 8 mm

Maximum: 18 mm

50-Zoll-Modell 55-Zoll-Modell

Minimum: 9 mm

Maximum: 18 mm

60-Zoll-Modell

Minimum: 10 mm

Maximum: 20 mm

Durchmesser: M6

Schrauben zum Befestigen des Gerätes an einer Wandhalterung (nicht mit dem Fernseher mitgeliefert)

---

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien

Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen. Bitte bringen Sie die alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu ihren zuständigen Sammelpunkten.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, tragen Sie dazu bei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können.

Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafen verhängt werden.

Für geschäftliche Nutzer in der Europäischen Union

Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationen bitte an Ihren Händler oder Lieferanten.

[Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union]

Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist.

Hinweis zum Batteriesymbol (links zwei Symbolbeispiele):

Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

Wichtige Informationen

Die Modell- und Seriennummer dieses Gerätes sind auf dem Typenschild an der Rückseite des Gerätes angegeben. Bitte tragen Sie die Seriennummer an der unten dafür vorgesehenen Stelle ein und bewahren Sie diese Anleitung gemeinsam mit der Quittung als permanenten Kaufnachweis für den Fall eines Diebstahls bzw. Verlustes des Gerätes sowie einer Inanspruchnahme der Garantieleistung sorgfältig auf.

Modellnummer

Seriennummer

Name und Adresse des Herstellers gemäß der Richtlinie 2001/95/EG, umgesetzt durch das GPSG vom 06.01.2004, Paragraph 5 :

Panasonic AVC Networks Czech, s. r. o.

U Panasoniciku 1

320 84 Plzen

Tschechische Republik

Panasonic Corporation

Webseite: http://panasonic.net

Deutsch

TQB0E2402A

Panasonic®

Spanisch

Modellnummern

TX-39AS650E

TX-42AS650E

TX-47AS650E

TX-50AS650E

TX-55AS650E

TX-60AS650E
