MANUALE UTENTE FWII POWAKADDY

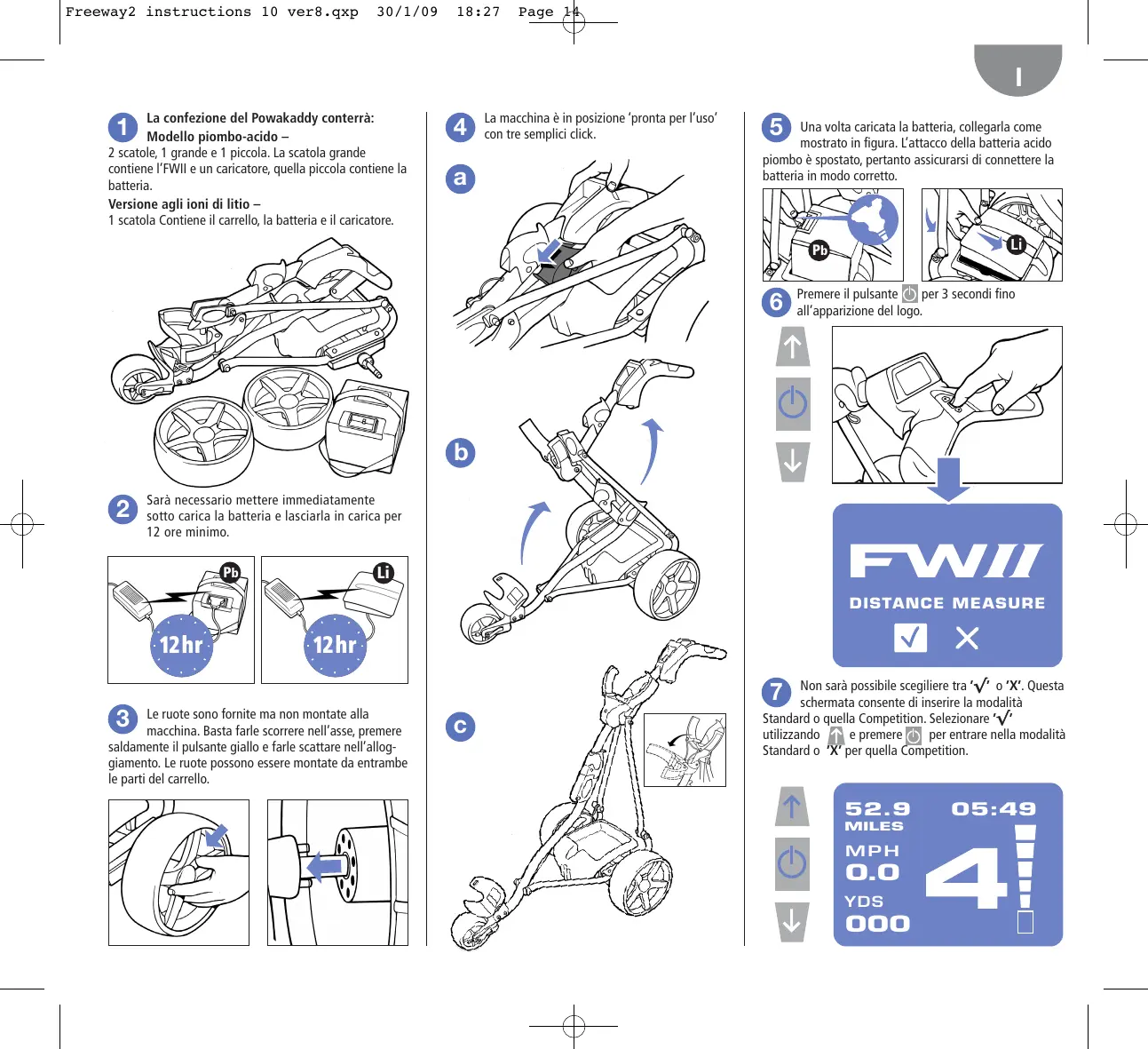

La confezione del Powakaddy conterrà: Modello piombo-acido – 2 scatole, 1 grande e 1 piccola. La scatola grande contiene l’FWII e un caricatore, quella piccola contiene la batteria. Versione agli ioni di litio – 1 scatola Contiene il carrello, la batteria e il caricatore.

La macchina è in posizione ‘pronta per l’uso’ con tre semplici click.

Una volta caricata la batteria, collegarla come mostrato in figura. L’attacco della batteria acido piombo è spostato, pertanto assicurarsi di connettere la batteria in modo corretto.

Premere il pulsante per 3 secondi fino all’apparizione del logo.

Sarà necessario mettere immediatamente sotto carica la batteria e lasciarla in carica per 12 ore minimo.

DISTANCE MEASURE 12hr 12hr Non sarà possibile scegiliere tra ’ √’ o ’X’. Questa schermata consente di inserire la modalità Standard o quella Competition. Selezionare ’ √’ utilizzando e premere per entrare nella modalità Standard o ’X’ per quella Competition.

Le ruote sono fornite ma non montate alla macchina. Basta farle scorrere nell’asse, premere saldamente il pulsante giallo e farle scattare nell’alloggiamento. Le ruote possono essere montate da entrambe le parti del carrello.

È ora visualizzata la schermata principale In alto a sinistra – alla prima accensione, sarà visualizzata la distanza percorsa dal carrello fino a quel momento. Tale distanza non può essere azzerata. Quando si avvia il motore del carrello, il display si azzererà automaticamente e conterà le yard o i metri percorsi. Quando si scollega la batteria, l’ultima distanza percorsa sarà aggiunta al totale

MILES MPH MPH/KPH indica la velocità approssimativa nella modalità selezionata.

Modalità Competition In alto a destra – l’orologio può essere impostato, come spiegato in seguito, nella schermata ‘Programming mode’. Il grande numero centrale indica la velocità selezionata. Può essere regolata da ‘0’ a ‘9’ premendo le frecce e . Il display lampeggerà 05:49 quando la macchina è ferma. Premendo , il motore verrà alimentato alla velocità richiesta e la macchina si metterà in movimento. La FWII è progettata per conformarsi alle regole di gara di tutti i paesi e la funzione distanza può essere disabilitata. Per mettere la FWII in modalità Competition, cominciare con la batteria scollegata e collegarla.

Premere per almeno 3 secondi, fino a quando appare il logo FWII. YDS Sarà visualizzata la prima schermata, con il logo FWII; sarà possibile scegliere tra ’√’ e ’X’.

Scegliere ‘X’utilizzando le frecce Lato destro – l’indicatore della batteria indica le sue condizioni. A carica completa, saranno visualizzate 5 barre e sarà possibile effettuare una gara completa da 18 buche, o da 36 buche se si utilizza una batteria da 36 buche. È normale che il numero delle barre diminuisca durante la partita. La batteria al litio durerà solo per 18 buche. Nota bene: la batteria al litio è progettata per l’utilizzo su percorsi a 18 buche. Yard/metri – indica la distanza totale percorsa durante l’accensione corrente. Può essere azzerata premendo contemporaneamente le frecce

Esclusione di responsabilità ruote Se vengono utilizzate ruote differenti la lettura della velocità e della distanza ne sarà influenzata. NOTA –la modalità di risparmio energetico causerà lo spegnimento dello schermo se non viene premuto alcun pulsante per 5 minuti. L'FWII è montato con una Digital Distance Function (DDF). Ciò consente alla macchina di procedere dinnanzi a voi per una distanza preimpostata, per poi fermarsi. Tenendo premuto il pulsante per 4 secondi, sarà visualizzata la schermata DDF, con la scelta di 10, 20 o 30 yard/metri. Selezionare la distanza desiderata utilizzando le frecce e e selezionare con il pulsante

La macchina si metterà in movimento e si fermerà una volta raggiunta la distanza selezionata. Assicurarsi che il percorso sia in piano, sicuro e libero da ostacoli. e premere DISTANCE MEASURE La schermata diventerà bianca, a indicare che si è in modalità Competition e che non sarà visualizzata nessuna misurazione se non quella della velocità di movimento corrente. L’impostazione della velocità e il tempo saranno visualizzati normalmente. Sebbene la distanza totale percorsa non sia mostrata, tale distanza sarà comunque aggiunta alla distanza totale registrata nella memoria del carrello. 05:49

La funzione DDF non opera quando la macchina è in modalità competizione.

Ci sono diverse funzioni che è possibile personalizzare nel computer dell’FWII. Per accedere alla modalità di programmazione, scollegare la batteria e ricollegarla premendo allo stesso tempo il pulsante ; dopo 5 secondi, sarà visualizzata la schermata di programmazione. Sostituzione Batteria Orologio – L’equipaggiamento è dotato di batteria al litio. Questa è rimovibile e deve essere smaltita in appositi centri di riciclaggio. Si raccomanda che la rimozione o sostituzione vengano compiute da un Agente Autorizzato PowaKaddy. Metres/Yards – evidenziare la categoria e premere . Utilizzare per selezionare la misurazione desiderata e premere . Se si seleziona Yards, sarà selezionato anche MPH e se si sceglie Metres, KPH.

1 : Metre 2 : Ya rd Time : 09 : 00 M e t re / Ya rd : Remote Ctrl : OFF Battery Type : Telecomando – Non disponibile Utilizzare le frecce per spostarsi tra le categorie visualizzate e il pulsante per selezionare. Time – selezionare la parola Time e premere il pulsante . Utilizzare per cambiare le cifre sul display e per regolare il campo evidenziato; una volta impostata l'ora, premere

Battery tipe – utilizzare le frecce per selezionare il tipo di batteria. Selezionare ‘PB’ per batteria piombo-acido e ‘Li’ per batteria agli ioni di litio. Un’impostazione non corretta non danneggerà la FWII, ma l’indicatore della batteria non funzionerà correttamente. 1 : Li 2 : PB Time Set 05 : 46 Freno FWII Se avete acquistato il modello FWII al litio con freno, avrete il vantaggio di un Digital Braking System (DBS). Il Digital Braking System si attiva premendo fino a scendere sotto lo zero; sullo schermo ci sarà -1, -2 o -3 a seconda della frenata necessaria. Per tornare alla velocità normale, premere la freccia fino al raggiungimento della velocità desiderata. Non è un freno al 100% e non deve essere utilizzato per parcheggiare su superfici inclinate.

Se, durante l’utilizzo, il carrello non procede in linea retta, l’angolo della piccola ruota anteriore può essere regolato sbloccando il blocco centrale e girando la vite zigrinata per modificare l’angolo di sterzata della ruota. Regolare fino a quando il carrello non procede in linea retta. Mai: Utilizzare il carrello se i cavi e le connessioni sono danneggiati o logori o se una qualsiasi delle connessioni è danneggiata. Mai: Utilizzare una batteria danneggiata. Mai: Utilizzare la funzione Distanza Digitale (Digital Distance Function - DDF) su percorsi in pendio. Da fare: Rimuovere la batteria dall’alloggiamento prima di riporre o trasportare il carrello. Da fare: Assicurarsi che durante il trasporto (ad esempio nel bagagliaio dell’auto) la batteria non possa muoversi liberamente e che i suoi terminali non vengano in contatto con altri oggetti o superfici metalliche. Da fare: Controllare regolarmente che il carrello non abbia segni di danneggiamento o usura; tutte le riparazioni devono essere compiute da Centri Autorizzati PowaKaddy. Da fare: Seguire le istruzioni fornite con la batteria e il caricabatteria. Per informazioni su manutenzione, lubrificazione e cambiamento della batteria dell’orologio, consultare il sito Internet riportato di seguito. Una volta programmate le impostazioni desiderate, togliere la batteria per salvarle. www.powakaddy.com/FW2/support Freeway2 instructions 10 ver8.qxp 30/1/09 18:31 Page 17
