BEDIENUNGSANLEITUNG FWII POWAKADDY

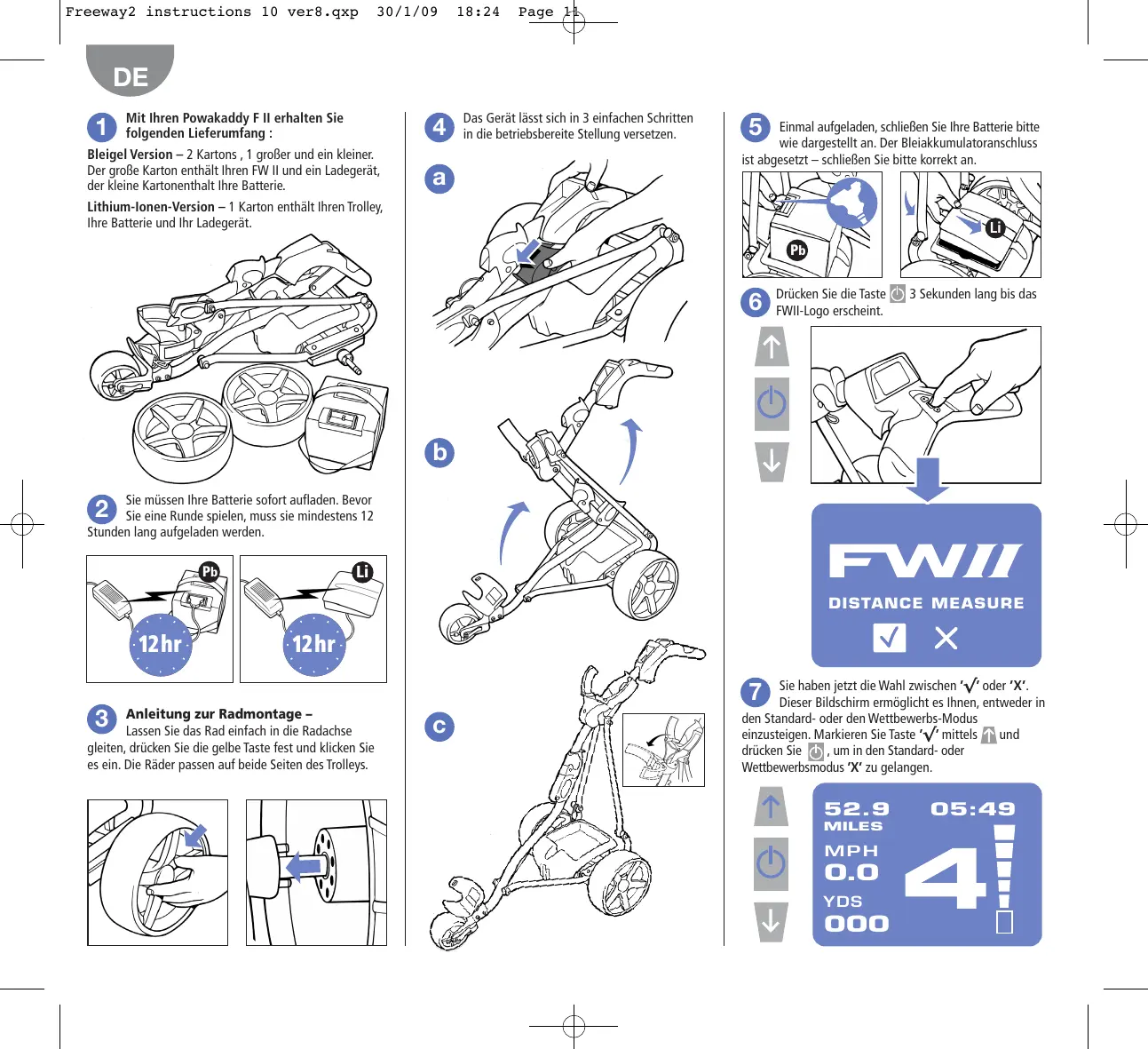

Mit Ihren Powakaddy F II erhalten Sie folgenden Lieferumfang :

Bleigel Version – 2 Kartons , 1 großer und ein kleiner. Der große Karton enthält Ihren FW II und ein Ladegerät, der kleine Kartonenthalt Ihre Batterie.

Das Gerät lässt sich in 3 einfachen Schritten in die betriebsbereite Stellung versetzen.

Einmal aufgeladen, schließen Sie Ihre Batterie bitte wie dargestellt an. Der Bleiakkumulatoranschluss ist abgesetzt – schließen Sie bitte korrekt an. Lithium-Ionen-Version – 1 Karton enthält Ihren Trolley, Ihre Batterie und Ihr Ladegerät.

Drücken Sie die Taste FWII-Logo erscheint. 3 Sekunden lang bis das

Sie müssen Ihre Batterie sofort aufladen. Bevor Sie eine Runde spielen, muss sie mindestens 12 Stunden lang aufgeladen werden.

DISTANCE MEASURE 12hr 12hr Sie haben jetzt die Wahl zwischen ’ √’ oder ’X’. Dieser Bildschirm ermöglicht es Ihnen, entweder in den Standard- oder den Wettbewerbs-Modus und einzusteigen. Markieren Sie Taste ’ √’ mittels drücken Sie , um in den Standard- oder Wettbewerbsmodus ’X’ zu gelangen.

Anleitung zur Radmontage – Lassen Sie das Rad einfach in die Radachse gleiten, drücken Sie die gelbe Taste fest und klicken Sie es ein. Die Räder passen auf beide Seiten des Trolleys.

Sie sehen jetzt den ersten Bildschirm Oben links – Beim ersten Anschalten wird die Entfernung, die der Trolley zurückgelegt hat, angezeigt. Diese kann nicht zurückgesetzt werden. Wenn der Trolleymotor startet, wird die Anzeige automatisch auf Null gesetzt und zählt die Yards/Meter für diese Runde. Wenn die Batterie gelöst worden ist, wird die zurückgelegte Entfernung dieser Runde zur Gesamtzahl addiert.

MILES MPH/KPH (Meilen/h bzw. km/h) zeigt die ungefähre Fahrtgeschwindigkeit im gewählten Modus an. Yards/Meter – zeigt die Gesamtentfernung an, die für den aktuellen Schlag zurückgelegt worden ist. Diese kann auf Null zurückgesetzt werden, indem man die Pfeile gedrückt hält. MPH

YDS Wettbewerbs-Modus Oben rechts – Die Uhr kann, wie später im ‘Programmier-Modus’-Bildschirm erklärt, eingestellt werden. Zentrierte Zahl – zeigt die ausgewählte Geschwindigkeit an. Diese wird eingestellt von ,0’ – ‚9’ durch Drücken des entsprechenden Pfeils . Die Anzeige flackert auf, wenn das Gerät gestoppt wird. Wenn Sie auf das 05:49 drücken, hört das Display auf zu blinken und der Motor wird mit der Leistung entsprechend der gewünschten Geschwindigkeit versorgt. Das Gerät setzt sich in Bewegung.

Rechte Seite – Die Batterieanzeige gibt den Zustand der Batterie an. Bei vollständiger Aufladung werden 5 Balken gezeigt und man kann eine volle 18-Loch-Runde erwarten oder 36 Löcher, wenn man eine 36-Loch-Batterie benutzt. Es ist normal, dass die Anzeigebalken während der Runde abnehmen. Bitte beachten Sie, dass die LithiumBatterie nur 18 Löcher lang anhält. Bitte beachten Sie, dass die Lithiumbatterie zur Benutzung für 18 Löcher konzipiert ist. Haftungsausschluss bzgl. der Räder Falls andere Räder benutzt werden, beeinflusst dies die Geschwindigkeits- und Entfernungsanzeige. HINWEIS – Eine Stromsparfunktion sorgt dafür, dass sich der Bildschirm ausschaltet, wenn 5 Minuten lang keine Taste gedrückt wurde. Ihr neuer FWII ist ausgestattet mit einer Digitalentfernungs-Funktion (DDF). Diese ermöglicht es Ihrem Gerät, sich für eine vorbestimmte Entfernung vor Ihnen zu bewegen und dann anzuhalten. Halten Sie die Taste 4 Sekunden lang gedrückt. Dann wird der DDF-Bildschirm angezeigt, der Ihnen eine Auswahl an ca. 10, 20 oder 30 'Yards/Metern anbietet. Wählen Sie Ihre gewünschte Entfernung mittels der Pfeile aus und bestätigen Sie dann mittels der Taste . 0001 Y 05:49

YDS Ihr Gerät wird sich jetzt fortbewegen und nach der ausgewählten Entfernung anhalten. Achten Sie darauf, dass der Fahrtweg flach, sicher und frei von Hindernissen ist. Ihr FWII ist so ausgestattet, dass er den Wettbewerbsregeln in allen Ländern entspricht und die Entfernungsfunktion kann deaktiviert werden. Um Ihren FWII in den Wettbewerbsmodus zu setzen, müssen Sie zunächst die Batterieverbindung lösen um dann wieder neu zu verbinden. Halten Sie dann das für wenigstens 3 Sekunden gedrückt, bis das FWII-Logo erscheint.

Der erste Bildschirm wird angezeigt mit dem FWII-Logo und Ihnen wird ’√’ + ’X’ angeboten. Markieren Sie das „X” mit den und Pfeilen und drücken Sie dann

DISTANCE MEASURE Ihr Bildschirm wird jetzt weiß werden als klares Anzeichen dafür, dass Sie sich im Wettbewerbsmodus befinden und Ihnen werden jetzt keine Messungen auf dem Bildschirm angezeigt, außer der aktuellen Fahrtgeschwindigkeit. Die Geschwindigkeitseinstellung und die Zeit werden noch immer normal angezeigt. Obwohl die Gesamtentfernung nicht angezeigt wird, wird sie zur zurück gelegten Gesamtentfernung addiert, die im Trolleyspeicher aufgezeichnet ist.

DDF funktioniert nicht, wenn die Maschine im Wettbewerbsmodus ist. Freeway2 instructions 10 ver8.qxp 30/1/09 18:26 Page 13

Es gibt mehrere Funktionen, die Sie als 'Benuterzpräferenzen' innerhalb des OnboardRechners des FWII programmieren können. Um in den Programmiermodus zu gelangen, die Batterie lösen und dann wieder anschließen, während gleichzeitig die Taste gedrückt gehalten wird. Nach 5 Sekunden erscheint der Programmiermodus-Bildschirm. Ersetzen der Uhrenbatterie – Im Handapparat ist eine Lithiumzelle untergebracht. Die Batterie ist abnehmbar und sollte in einer geeigneten Wiederverwertungsein- richtung entsorgt werden. Wir empfehlen Ihnen daher den Austausch der Lithiumbatterie von einem Powakaddymitarbeiter durchführen zu lassen. Meter/Yards – Markieren Sie die Kategorie und Drücken Sie . Zur Auswahl der bevorzugten Messung benutzen Sie und drücken Sie . Bitte beachten Sie, dass Sie bei der Auswahl von Yards auch Meilen pro Stunde (MPH) ausgewählt haben und bei der Auswahl von Metern Kilometer Pro Stunde (KPH).

1 : Metre 2 : Ya rd Time : 09 : 00 M e t re / Ya rd : Remote Ctrl : OFF Battery Type : Fernbedienung – Nicht verfügbar Benutzen der Pfeile , um sich zwischen den angezeigten Kategorien und der Taste zum Auswählen zu bewegen. Zeit – Markieren Sie das Wort Zeit; Drücken Sie Taste Jetzt verwenden Sie um sich zwischen den Zahlen der Digitalanzeige zu bewegen, und um das markierte Feld anzupassen. Sobald die Zeit eingestellt ist, drücken Sie

Batterietyp – Benutzen Sie die Pfeile zur Auswahl des Batterietyps. Auswählen von ‚PB’ für Bleisäure-Batterie und ‚Li’ für Lithiumionen-Batterie. Die falsche Einstellung wird Ihren FWII nicht beschädigen, Ihre Batterieanzeige wird aber nicht richtig funktionieren. 1 : Li 2 : PB Time Set 05 : 46 Wenn Sie Ihre gewünschten Einstellungen einmal programmiert haben, können Sie die Batterie ausstecken. Die Einstellungen werden dann gespeichert. FWII-Bremse Wenn Sie das FWII-Lithium-Bremsenmodell gekauft haben, dann haben Sie den zusätzlichen Vorteil eines Digitalen Bremssystems (DBS). Das Digitale Bremssystem wird aktiviert durch Drücken des , bis man unterhalb von Null ist, die Anzeige wird dann entweder -1, -2 oder -3 zeigen, abhängig von der nötigen Bremsunterstützung. Um zur Normalgeschwindigkeit zurück zu kehren, nur den Pfeil drücken bis die gewünschte Geschwindigkeit erreicht ist. Dies ist keine 05:49 100%-ige Bremse MILES und sollte nicht YDS als Parkbremse an einem steilen MPH Hang verwendet werden. Wenn während des Gebrauchs der Trolley nicht in einer geraden Linie fährt, kann der Lenkwinkel des kleinen Vorderrads durch Entriegeln des Over-Centre-Schlosses und Drehen der Rändelschraube zur Änderung des Lenkwinkels des Rads angepasst werden. Wiederanpassen bis der Trolley geradeaus läuft. Niemals: Den Wagen benutzen, falls eines der Kabel oder eine der Verbindungen beschädigt oder abgenutzt ist. Niemals: Beschädigte Batterien benutzen. Niemals: Die digitale Abstandsfunktion (DDF, Digital Distance Function) an einem Hang benutzen. Immer: Die Batterie aus dem Batteriefach entnehmen, bevor Sie den Wagen lagern oder transportieren. Immer: Sicherstellen, dass die Batterie sich während des Transports (z.B. im Autokofferraum) nicht bewegen kann und dass die Anschlüsse der Batterie nicht mit anderen Metallgegenständen/-oberflächen in Berührung kommen können. Immer: Regelmäßig überprüfen, ob Ihr Wagen Zeichen von Beschädigungen oder Verschleiß aufweist. Alle Reparaturen müssen von einem autorisierten Kundendienstzentrum von Powakaddy durchgeführt werden. Immer: Die mit Batterie und Ladegerät gelieferte Anleitung beachten. Um Informationen zur Wartung, Schmieren und zum Uhrenbatterieaustausch zu erhalten, gehen Sie bitte auf die unten genannte Website. www.powakaddy.de Freeway2 instructions 10 ver8.qxp 30/1/09 18:27 Page 14
