MANUALE UTENTE RAB 450 MB QUART

Installazione e funzionamento

YcTaHOBKa n 3KcPnJaTaUna

Congratulations!

Acquistando un amplificatore della MB QUART avete scelto un prodotto ai massimi livelli tecnici di qualità. La MB QUART Vi augura grande piacere d'uso del Vostro amplificatore. In caso di dati du mande sul presente ricerca o su altri prodotti MB QUART siete pregati di contattarci personalmente o di mandarci un'eMail all'indirizzo [e-mail]

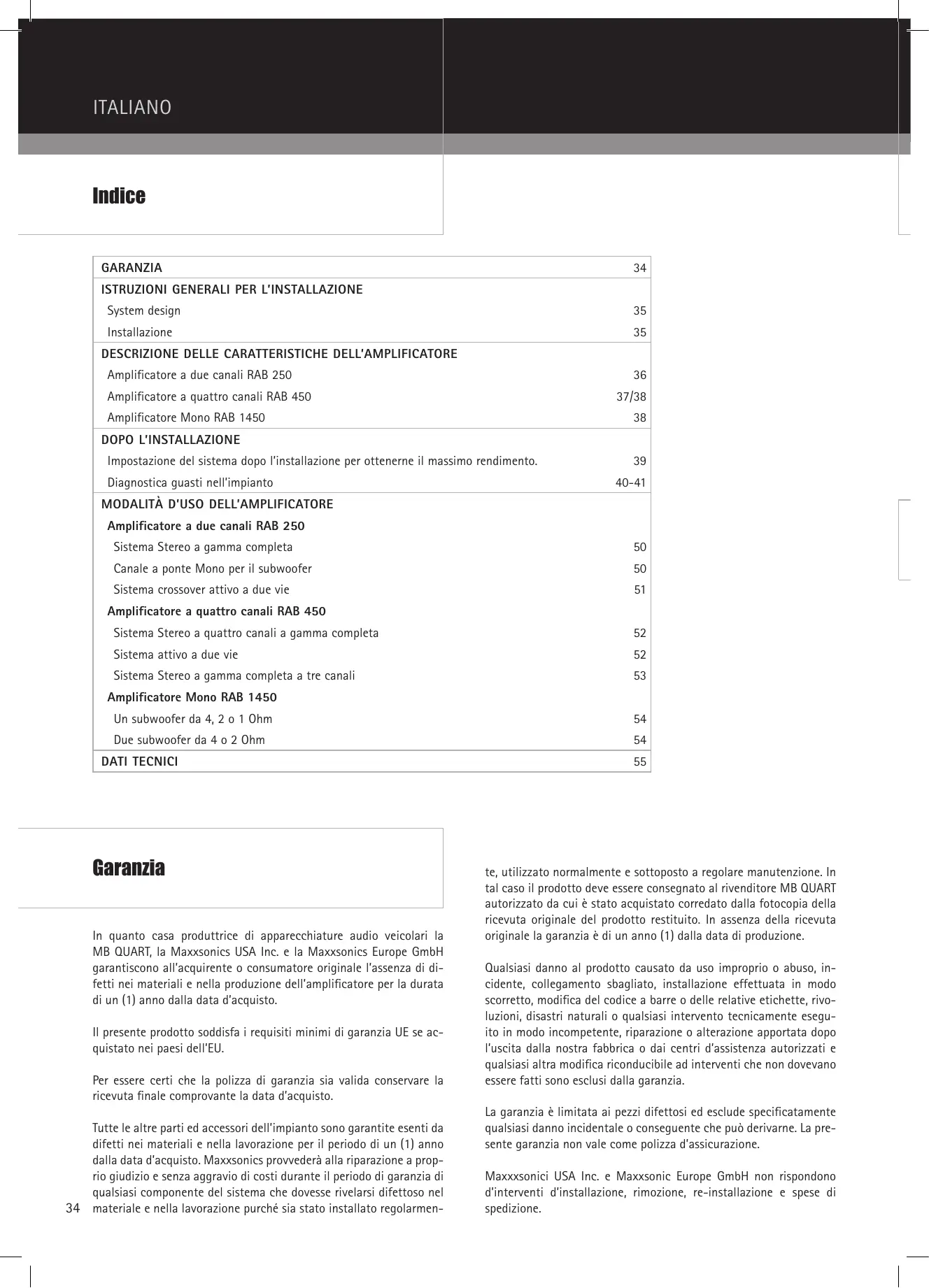

GARANZIA	34
ISTRUZIONI GENERALI PER L'INSTALLAZIONE
System design	35
Installazione	35
DESCRIZIONE DELLE CARATTERISTICHE DELL'AMPLIFICATORE
Amplificatore a due canali RAB 250	36
Amplificatore a quattro canali RAB 450	37/38
Amplificatore Mono RAB 1450	38
DOPO L'INSTALLAZIONE
Impostazione delsystema dopo l'installazione per ottenere il massimo rendimento.	39
Diagnosticsca guasti nell'impiano	40-41
MODALITÀ D'USO DELL'AMPLIFICATORE
Amplificatore a due canali RAB 250
Sistema Stereo a gamma completa	50
Canale a ponte Mono per il subwoofer	50
Sistema crossover attivo a due vie	51
Amplificatore a quattro canali RAB 450
Sistema Stereo a quattro canali a gamma completa	52
Sistema attivo a due vie	52
Sistema Stereo a gamma completa a tre canali	53
Amplificatore Mono RAB 1450
Un subwoofer da 4, 2 o 1 Ohm	54
Due subwoofer da 4 o 2 Ohm	54
DATI TECHNICI	55

Garanzia

In quanto casa produttrice di apparecchiature audio veicolari la MB QUART, la Maxxsonics USA Inc. e la Maxxsonics Europe GmbH garantiscono all'acquirente o consumatore originale l'assenza di difetti nei materiali e nella produzione dell'amplificatore per la durata di un (1) anno alla data d'acquisto.

Il presente prodotto soddisfa i requisiti minimi di garanzia UE se acquistato nei paesi dell'EU.

Per essere certi che la polizza di garanzia sia valida conservare la ricevuta finale comprovante la data d'acquisto.

Tutte le autres parti ed accessori di dell'implanto sono garantite esenti da difetti nei materiali e nella lavorazione per il periodo di un (1) anno alla data d'acquisto. Maxxsonics provvedera alla riparazione a proprio giudizio e essere aggravio di costi durante il periodo di garanzia di qualsiasi componente del systema che dovesse rivelarsi difettoso nel materiale e nella lavorazione perché sa stato installato regolarmen

te, utilizzato normalmente e sottomosto a regolare manutenzione. In tal caso il prodotto deve essere consegnato al rivenditore MB QUART autorizzato da cui è stato acquistato corredato alla fotocopia della ricevuta originale del prodotto restituito. In assenza della ricevuta originale la garanzia è di un anno (1) alla data di produzione.

Qualsiasi danno al prodotto causato da uso impropero o abuso, in-cidente, collegamento sbagliato, INSTALLazione effettuata in modo scorretto, modifica del codice a barre o delle relative etichette, rivoluzioni, disastri naturali o qualsiasi intervento tecnicamente eseguito in modo incompetence, riparazione o alterazione apportata dopo l'uscita alla notre fabbrica o dai centri d'assistenza autorizzati e qualsiasi altra modifica riconducibile ad interventi che non dovevano essere fatti sono esclusi nella garanzia.

La garanzia è limitata ai pezzi difettosi ed esclude specificamente qualsiasi danno incidentale o conseguente che può derivarne. La presente garanzia non vale come polizza d'assicurazione.

Maxxxsonici USA Inc. e Maxxsonic Europe GmbH non rispondono d'interventi d'installazione, rimozione, re-installazione e spese di spedizione.

System design

Il successo di qualiasi impianto stereo veicolare dipende da diversi fattori come il design del sistema, l'esecuzione dell'installazione e l'impostazione del sistema. Questo capitolo si propone di aiutare l'installatore offrendo diversi consigli eindicazioni sulle corrette modalità d'installazione. Si prega di osservare che qualiasi sistema cui è essere Buono solo quando èzzo esserlo la sua parte meno efficiente.

Stabilire il formato del sistema,cision amplificatore singolo,attivo, fronte/retro ecc.Scegliere quindi la potenza dell'amplificatore apiacere. Si prega di ricordare che i sistemi con la potenza più alta non servono necessariamente soltanto alla produzione di alto livelli di pressione audio maanche per ottenere una maggiore resa nelle

Installazione

Istruzioni generali:

Montare l'amplificatore/l nella posizione prescelta.

Disporre gli attacchi in modo che i cavi cinch si trovino ad una distanza minima di 50 cm dai cavi di rete e degli altoparlanti. Tenere i cavi cinch lontani da apparecchiature elettriche nel veicolo perché potrebbero causare frusci (ad es. pompe della benzina).

Attacchi alla rete e massa:

Utilizzare cavi di rete sufficientemente dimensionati, con una sezione di almeno 10mm^2 per amplificatore. In impianti con amplificatori multipli si consiglia di montare una protezione sufficientemente dimensionata direttamente alla batteria e portare un cavo di corrente da +12 volt a un blocco di distribuzione con protezione in prossimità degli amplificatori. Si puòattività collegare il terminale da +12 volt di ciascun amplificatore al blocco di distribuzione.

Effettuare la messa a terra di ciascun amplificatore direttamente al telaio dell'autoveicolo con l'attacco a massa il più possibile breve utilizzatoanche in quello caso cavi da almeno 10~mm^2 .Se necessarioutilizzare un blocco di distribuzione a massa, ma è estremamenteimportante mantenere più breve possibile l'attacco principale di massa dal blocco di distribuzione al telaio e in agli caso non及其他 i 30 cm. L'attacco di massa al telaio dell'autoveicolo devese essere sempre integro e il miglior modo per ottenere un solido ed efficiente contatto elettrico e meccanico è'utilizzato un capocorda tondo grande, pinzato e saldato al cavo di massa. Il passaggio successivo consiste nel rimuovere la vernice dal telaio dell'autoveicolo per un superficie un po' più estesa del capocorda tondo e in corrispondenza del punto di collegamento. Praticare un foro d'apertura nel telaio della stessa dimensione del foro per il capocorda e utilizzato cacciavite, piatta-forma e dato fissare saldamente il capocorda di massa. Applicare un agente anticorrosivo sul collegamento vite/capocorda per impedirne l'ossidazione con il tempo.

CONSIGLIO: procedere dello stesso modo per l'installazione delle unità di lavoro, degli equalizzatori e di qualsiassi另一tra apparecchità audio di quello genere - scegliendo la soluzione più breve di messa a terra di ciascun pezzo rispetto al telaio dell'autoveicolo. Ciò consente di limitare al minimo lacci e fruscii.

frequenze estreme con una segnate riproduzione chiara alla distorsioni. Gli amplificatori a bassa potenza raggiungono prima i loro limiti degli amplificatori più potenti e in condizioni di sovraccarico possono determinare malfunzionamenti dovutiagli armonici generati da un segnale limitato che causano il surriscaldamento delle bobine vocali.

Scegliere la posizione di montaggio dell'altoparlante e dell'amplificatore. La posizione è sempre un compromesso tra lo spazio e la rappresentazione dei livelli audio. Gli amplificatori andrebbbero sempre montati con le scanalature in verticale per garantire il miglior raffreddamento per convenzione e ridurre al minimo la possibilità di surriscaldamento.

Acquistare i migliorari cavi cinch possibili per una maggiore affidabilità e una minore interferenza con il rumore del motore nell'impianto audio.

Tutti gli attacchi di massa e degli altoparlanti devono essere pinzati e saldati per poter essere ben solidi. Accertarsi che nessun isolamento dei cavi entri in contatto con metallo esposto all'interno del veicolo determinandoosi costiscircuiti al telaio.

Sequenza sicura d'esecuzione degli attacchi:

Dopo aver posato tutti i cavi collegare i cavi dell'altoparlante all'altoparlante eagli amplificatori quindi collegarli ed innestarli nei cavi cinch. Collegare quindi tutti i cavi di massa e gli attachchi del commando d'accensione. Collegare tutti i cavi da +12 volt all'amplificatore/i e ai blocchi di distribuzione e portafusibili. Collegare infine il cavo principale da +12 volt alla batteria con la protezione principale staccato. A quello punto l'impianto è quasi pronto per essere记者在 funzione.

Messa in funzione dell'impiano:

La procedura descritta di seguito può sembrare pedante ma non c'e niente di più frustrante che accendere l'impliano per la prima volta e constatare che non funziona immediatamente come dovrebbe.

Per prima casa accertarsi che l'unità di lavoro sia spenta e che tutti i livelli siano al minimo (in senso antiorario), compreso il volume dell'unità di lavoro. Mettere tutti gli equalizzatori su 0 dB (amplificazione 0) e tutte le frequenze di transizione su frequenze approximate come consigliato alla casa produttrice dell'altoparlante. Mettere tutti gli interruptori d'ingresso e di transizione come richiesto per il funzionamento del sistema.

Togliere tutte le protezione degli amplificatori ed insertre la protezione principale nella batteria. Se la protezione non salute si può insertirla in uno degli amplificatori e ora è possible accendere l'impianto.

Accendere l'unità di dato, insere un CD o selezionare una stazione radiofonica e alzare il volume nell'unità di dato. Se il suono prodotto dall'impianto è Buono spegnere l'unità di dato ed installare le protezioni negli amplificatori rimasti una per una finché tutto l'impianto è acceso e funzione regolarmente.

Amplificatore a due canali RAB 250

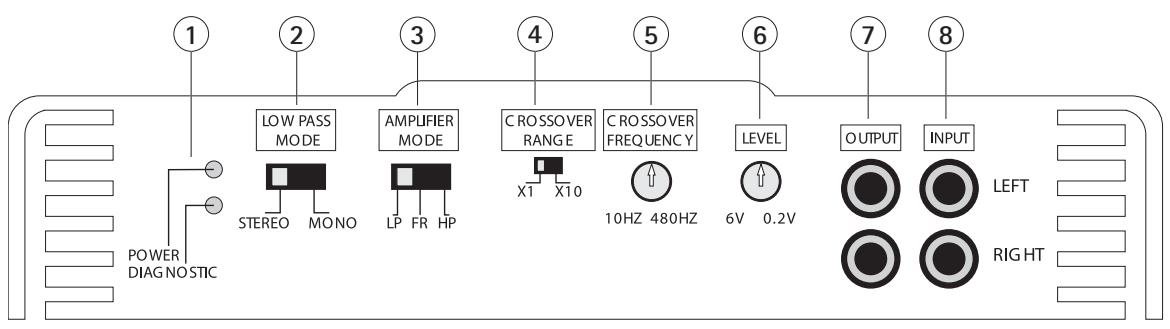

1. Spie LED

1. POWER: s'illumina se l'apparecchio è in tensione e viene acceso mediante l'apposto dato.
2. DIAGNOSTICS: la spia LED di diagnosi s'illumina in condizioni di guasto.

2. LOW PASS MODE (modo passo bassi)

Selezionabile in modo stereo o mono.

3. AMPLIFIER MODE (selettore della fonte dell'amplificatore)

1. Seleziona la gamma di frequenza, che viene trasmessa amplificataagli altoparlanti.
2. L'impostazione FR (gamma completa) trasmette la gamma completa di frequenza dall'entrata (INPUT)agli amplificatori interni.
3. HP (passa alto) passa la gamma di frequenza che si trovato al di sopra della frequenza di taglio a sua volta stabilita dal regolatore della frequenza di transizione (CROSSOVER FREQ SELECT).
4. LP (passa bassi) trasmette la gamma di frequenzaagli amplificatori interni che si trovano al di fatto della frequenza di taglio impostata.

4. CROSSOVER RANGE (gamma del filtro crossover)

Il selettore CROSSOVER RANGE configura l'uscita del filtrro crossover per il valore illustrato (x1) oppure lo multiplica per dieci 10 (x10).

(regolatore per la selezione della frequenza di transizione)

1. Il punto della frequenza di transizione viene impostato mediante la resistenza regolabile per il passa bassi e per il passa alto.
2. Il selettore di gamma (CROSSOVER RANGE) è un multiplicatore per il regolatore impostabile e servecioe ad effettuareun'armonizazione totale da 10Hz a 480Hz , suddivisa in due settori.

6. LEVEL (livello)

1. Armonizza la sensibilità d'entrata dell'amplificatore in base al livello d'uscita dell'apparecchio radio/del riproduktore CD.
2. Attenzione: controllare nelle istruzioni per l'uso dell'apparecchio radio/riproduttore CD se la sensibilità del livello è quella corretta ed impostare adeguatamente il regolatore LEVEL nell'amplificatore.

7. OUTPUT (Uscita Line)

1. Quest'uscita cinch può gestire l'entrée di altri amplificatori in un impianto (commutazione in seriese secondo ilsystema Daisy-Chain).

8. INPUT (Ingresso Line)

1. Entrata LEFT (sinistra) e RIGHT (destra) dell'amplificatore per l'attacco dei cavi cinch dell'apparecchio radio/riproduktore CD con una gamma da 0,2 V a 6 V.
2. Utilizzare un adattatore di livello High-/ Low se l'apparecchio radio /il riproduittore CD dispone soltanto d'uscite per gli alto parlanti (livello alto).

Amplificatore a quattro canali RAB 450

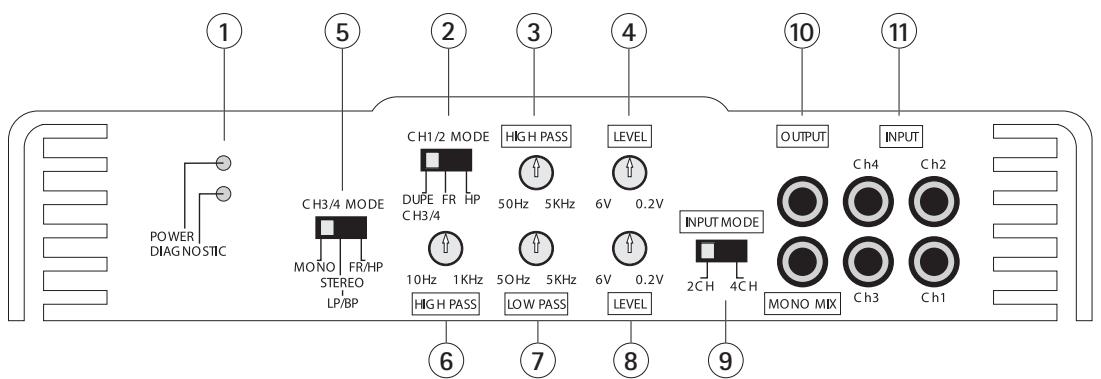

1. Spie LED

1. POWER: s'illumina se l'apparecchio è in tensione e viene acceso mediante l'apposto dato.
2. DIAGNOSTICS: la spia LED di diagnosi s'illumina in condizioni di guasto.

2. CH 1/2 MODE (canale 1 / 2 modulo)

1. DUPE CH 3/4 porta il segnale musicale come impostato nella sezione di regolazione dei canali 3/4 duplicato alla coppia d'amplificatori 1/2. Pregasi di notare che in quello caso il livello del segnale relativivo ai canali 1 & 2 viene regolato esclusivamente dai canali 3/4 per ottenere un'esatta duplicazione del segnale musicale dei canali 3 & 4.
2. FR (FULL RANGE / Gamma completa) porta il segnale completo di frequenza dall'entrata dei canali 1 & 2 (CH1/2 INPUT) all' amplificatore interno.
3. HP (HIGH PASS / Passo alto) porta la gamma di frequenza con la frequenza impostata con il regolatore di passo alto (HIGH PASS) all'amplificatore interno.

3. CH 1/2 HIGH PASS (Passo alto)

1. Filtro variabile passa alto da 50Hz a 5KHz.
2. Questa possibilità d'impostazione può essere evitata impostando il selettore CH 1/2 MODE sulla posizione del selettore DUPE 3/4 oppure FR (Full Range/Gamma completa).

4. CH 1/2 LEVEL (Livello segnale)

1. Adatta la sensibilità d'entrata dei canali 1 & 2 all'uscita del segnale della radio / dellettore CD.
2. Si prega d'osservare che se il selettore CH 1/2 MODE è impostato su DUPE CH 3 / 4 il selettore di livello CH 1/2 LEVEL non funziona.

5. CH 3/4 MODE (canale modo 3 / 4)

1. Selezionare la posizione MONO del selettore se si desidera collegare a ponte i canali 3 &t 4.

2. LP/BP (Low Pass/Bandpass, Passa basso/Passa banda) trasmetteagli amplificatori interni la gamma di frequenza mediante la frequenza impostata con il regolatore di passo alto (HIGH PASS) e sotto la frequenza impostata mediante il regolatore di passo bassi (LOW PASS). In quello modo il passo alto funge da Filtering subsonico.

3. FR/HP (Full Range/High Pass, Gamma completa/Passo alto) evita l'impostazione del passo bassi e viene riprodotta la gamma di frequenza al di sopra di quella impostata mediante il regolatore di passo alto (HIGH PASS).

6.3&4 HIGH PASS (Passo alto)

1. Questo Filtering passa alto impostabile in modo variabile da 10Hz fino a 1 KHz è permanentemente collegato alla copbia d'entrata canale 3&t4.
2. Dato che il passo alto si può impostare in basso fino a 10 Hz lo si puòanche considerare come una riproduzione della gamma completa.
3. Essendo permanente collegato ai canali 3 & 4 il passo alto cui èsso essere utilizzato sa come filtrro subsonico se regolato tra i 20 e i 40Hz oppure all'interno di una riproduzione di frequenza solo di una determinata gamma di frequenza (passa banda) insieme al filtrto passa basso come frequenza di taglio bassa o alta se il selettore del modo canale 3 / 4 (CH 3/4 MODE) si trovato in posizione centrale LP/BP.

7. LOW PASS

1. Filtrato passa bassi regolabile in continuo nella gamma da 50Hz a 5kHz .
2. Il percorso del segnale e il modo sono impostati dal selettore della fonte CH3/4 MODE e dagli interrupttori per la selezione della configurazione del passa bassi LOW PASS.

8. CH 3/4 LEVEL (Livello segnale)

1. Adatta la sensibilità d'entrata dei canali 3 & 4 all'uscita del segnale della radio / dellettore CD.
2. Pregasi di notare che nel caso in cui il selettore CH 1 / 2 MODE via impostato su DUPE CH 3 / 4 il selettore di livello CH 1/2 LEVEL non funziona più e il livello del segnale dei canali 1 & 2 viene impostato mediante il regolatore CH 3/4 LEVEL.

9. INPUT MODE (Modo d'entrata)

1. Nella posizione 2CH tutti e quattro i canali dell' amplificatore ricevono il segnale che viene trasmesso attraverso i cavi cinch indicati con CH 1 e CH 2.
2. Nella posizione 4CH tutti e quattro i canali dell' amplificatore 1 & 2 ricevono il segnale che viene trasmesso atraverso i cavi cinch indicati con CH 1 e CH 2 e i canali dell' amplificatore 3 & 4 ricevono il segnale che viene trasmesso mediana i cavi cinch indicati con CH 3 e CH 4.

10. OUTPUT (Uscita Line)

1. Attraverso l'uscita Line si può allacciare e comandare un'ulteriore utenza a Cascata (Daisy Chain)
2. Nella modalità a 4 canali: portate l'interrottore 9 su 4CH. Tutte 4 i canali vengono uniti in un monosegnale e mettono quello segnale a disposizione su entrambé le uscite Line. In tal modo si ottiene un monosegnale davanti/dietro per un Sub-Bass costante, ossia non regolabileattraverso il fader, ai fini diMETTERA disposizione un segnale ad un ulteriore amplificatore subwoofer.
3. Nella modalità a 2 canali: portate l'interruttore 9 su 2CH. Qui vengono uniti solo i canali 1&t2 e messi a disposizione ad entrambé le uscite Line.

11. INPUT (Ingresso Line)

1. Ingressi amplificatore canale 1-4 della radio/dellettore di CD attenuato cinch con un livello di segnale compreso tra 0,2 e 6 Volt.
2. Utilizzate un adattatore di livello alto/basso quando la Vostra radio/il Vostrolettore di CD mette a disposizione semplicamente uscite altoparlante (livello alto).
3. A seconda di come il Vostro impianto è realizato, per un corretto allacciamento dell'ingresso Line siete pregati di seguire i disegni schematici come descriptors al capitolo "Applicazioni dell'amplificatore" di quello manuale di istruzioni per l'uso.

Amplificatore Mono RAB 1450

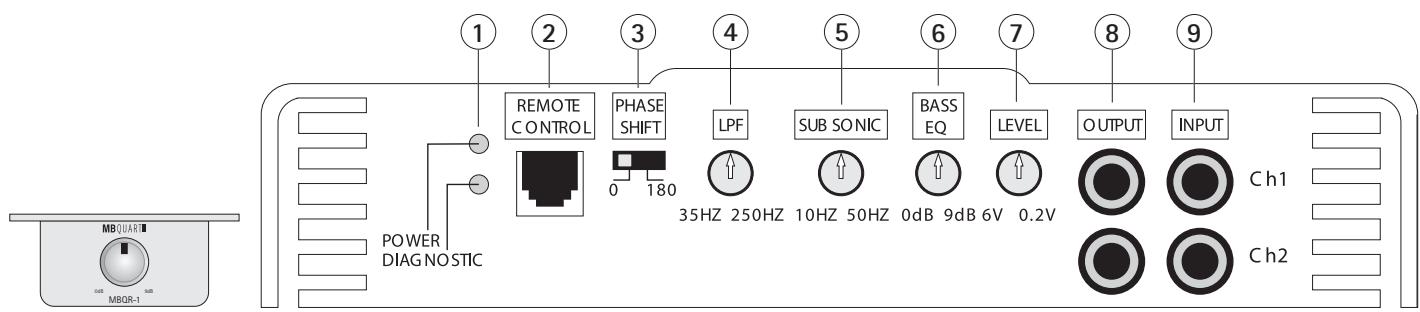

1. Spie LED

1. POWER: s'illumina se l'apparecchio è in tensione e viene acceso mediate l'apposto dato.
2. DIAGNOSTICS: la spia LED di diagnosi s'illumina in condizioni di guasto.

2. BASS REMOTE (telecomando bassi)

Se il MBQR-1 Bass Remote è collegato alla boccola REMOTE con il cavo di lavoro fornito il BASS BOOST (aumento bassi) più essere impostato da 0 db a 9 dB mediante ad es. il modulo di telecomando montato tutto il crucotto.

3. PHASE SHIFT (Selettore di fase)

Fase selezionabile da 0 a 180^

4. LOW PASS FILTER (Filtro passa basso)

1. Ilchio passa basso potessere regolato in continuo mediatinge il regolatore di giri LPF da 35 a 250Hz
2. Vengono riprodotte tutte le frequenze al di tutto la frequenza di taglio impostata.

5. SUBSONIC (Filtro subsonico)

1. Ilchio subsonico poto essere impostato in continuo da 10 a 50 Hz mediante il regolatore di giri SUBSONIC.
2. Vengono riprodotte tutte le frequenze al di sopra della frequenza di taglio impostata.

6. BASS EQ (Innalzamento dei bassi)

1. Grazie al regolatore di giri BASS EQ è possibile alzare il livello dei bassi a 45Hz in modo variabile di 0 arrivando fino ad un innalzamento di 9 dB.

7. LEVEL

1. Adatta la sensibilità d'entrata dell'amplificatore al livello d'uscita del segnale della radio / dellettore CD.
2. Avventenza: vindere nelle istruzioni per l'uso della radio / dellettore CD relativamente a quanto deve essere la potenza corretta del livello del segnale e adattare conseguentemente il livello d'entrata.

8. OUTPUT (Uscita Line)

1. Quest'uscita più essere utilizzata per la trasmissione del segnale ad un altro amplificatore (daisy-chaining / collegamento a Cascata)

9. INPUT (Ingresso Line)

Entrata LEFT (sinistra) e RIGHT (destra) dell'amplificatore per l'attacco dei cavi cinch dell'apparecchio radio/del riproduktore CD per una gamma compresa tra gli 0,2 e i 6 V.
1. Utilizzare un adattatore di livello High-/Low se l'apparecchio radio/il riproduittore CD dispone solo d'uscite (di livello alto) per l'altoparlante.

Impostazione del sistema dopo l'installazione per ottenerne il massimo rendimento.

Istruzioni generali:

Come significato nel capitolo "Istruzioni generali per l'installazione" l'impiano dovrebbe ora essere acceso e in condizione di funzionare. A quello punto tutte le frequenze di transizione e d'ingresso vanno adegatamente settlate per l'utilizzo e volume, livello ed equalizzatore vanno messi al minimo.

Settaggio del livello:

Inserire un CD o una cassetta che si ascolta abitualmente e che si puo utilizzato come riferimento. Mettere il volume dell'unità di lavoro all'incirca all' 80% del volume più alto possible. Il livello audio dell'impianto naturalmente sera molto basso ma le seguenti procedure serviranno per regolare con precisione la sensibilità d'ingresso dell'amplificatore in base al livello del segnale d'uscita dell'unità di lavoro.

Impianti simplici con amplificatore a due canali (RAB 250):

Alzare lentamente il livello finché non si avvertono distorsioni, quando ritornare indietro di alcuni gradi.

Impianti simplici con amplificatore a quattro canali (RAB 450):

Alzare lentamente il livello del canale 1&2 finché non si avvertono distorsioni, quindi ritornare indietro di alcuni gradi.

Ripetere la stessa procedura per il canale 3&t4.

Impiani attivi a 2 o 3 vie (tuttj):

Iniziare sempre con il basso o con un amplificatore a bassa frequenza da utilizzare come riferimento alzando il livello finché non si avvertono distortioni, quindi ritornare indietro di alcuni gradi.

Impostare quindi il livello dei canali degli alto o dei tweeteter in un impianto attivo a due vie per bilanciare gli alto con i bassi.

In un impianto attivo a tre vie accordare la gamma intermedia a quella bassa, quando的那一 Alta a quella intermedia e ai bassi. Può essere necessario ripetere più volte la regolazione del livello della gamma intermedia e alta per ottenere un bilanciamento audio soddisfacente.

Regolazione di precisione della frequenza di transizione:

Nel capitolo "Istruzioni generali per l'installazione" si era iniziata l'impostazione delle frequenze di transizione da posizioni approssimativie e ora le si possono regolare in modo preciso per una migliorie qualità audio. Accertarsi di non scostarsi troppo dalle frequenze di transizione consigliate dal produttore dell'altoparlante poiché oltrepassare le gamme nominali di frequenza di funzionamento più danneggiare la gamma intermedia e i tweeter.

Settaggio dell'equalizzatore:

Quando tutti i livelli e le frequenze di transizione sono stati impostati per ottenere un gradevole bilanciamento audio è possible iniziare l'equalizzazione. è importante osservare che l'amplificazione applicata ad una frequenza o gamma di frequenza può determinare un grande sovraccarico all'amplificatore. I seguenti commenti si riferiscono a TUTTI gli equalizzatori e regolatori audio degli amplificatori, a quelli sulle unità di lavoro eagli equalizzatori inserti nei crucotti.

Utilizzare il volume dell'unità di commando per regolare l'impianto ad un livello intermediio e procedere con l'impostazione degli equalizzatori e dell'audio secondo i gusti personali. Ritornare all'impostazione del livello descritta sopra e reimpostare tutti i livelli.

Sedersi e godersi la musica!

Diagnostics guasti nell'impiano

Per individuare l'origine di un problema audio occorre isolare le parti del sistema in causa in modo logico per localizzare il motivo del guasto.

Descrizione del sistema di diagnosi incorporeato in tutti gli amplificatori MB QUART:

il s t i di di a l'amificatore finché non viene risettato mediate spegnimento e successiva riaccensione dell'unità di comando. Qesta condizioneiene indicate dall'accensione della spia PROTEC LED sul pannello di lavoro che si accende nelle seguenti condizioni:

1 - corto circuito ai cavi dell'uscita dell'amplificatore.
2 - guasto interno dell'amplificatore che ha causato un'interruzione della corrente continua sull'uscita dell'altoparlante.

Se l'amplificatore entra nel modo di diagnostica basta scollegare tutti i cavi cinch e i cavi dell'altoparlante lasciando però collegati i cavi da +12 volt, quelli di massa e del telecomando. Riaccendere quando l'amplificatore e se si illumina il LED di diagnostica significata che l'amplificatore ha un guasto interno.

In caso contrario reinserire i cavi cinch e riaccendere l'amplificatore. Se ante ora entra nel modo di diagnostica il guasto è all'ingresso ed è dovuto a cavi difettosi oppure nell'unità fonte.

Se l'amplificatore sembra funzionare bene con i cavi cinch inserti collegare gli altoparlanti uno alla volta e se un altoparlante o il suo attacco è difettoso attiverà il systemà di diagnostica.

Surriscaldamento del dispersore dell'amplificatore:

Gli amplificatori si scollegano quando la temperatura del dispersore raggiunge gli 80 gradi centigradi e si ricollegano quando l'unità si è raffredata raggiungendo una temperatura al di quello di quella indicata.

Cause del surriscaldamento:

1 - raffreddamento inadequato - sistemare in un altro punto o rimontare per assicurare un migliorie afflusso d'aria naturale sulle apposite scanalature.
2 - non forzare alto livelli di resa in impedenze basse - ritornare indietro al controllo del volume e / o assicurarsi di non caricare l'amplificatore con un'impedenza inferiore di quella consigliata per l'altoparlante.

Basso rendimento in uscita:

1 - controllare che i livelli siano stati impostati correttamente.
2 - accertarsi che il voltaggio della batteria, come misurato ai terminali da + 12 volt dell'amplificatore e a quelli di massa, sia pars a 11 volt o autre.
3 - controllare tutti gli attacchi da +12 volt e quelli a terra.

Le protezioni saltano:

1 - l'utilizzo d'impenenze degli altoparlanti ai di quello del minino consigliato attira più corrente - effettuare un controllo.
2 - un corto circuito sul cavo principale da +12 volt alla batteria al telao del veicolo fa saltare la protezione principale.
3 - se la protezione di un amplificatore salute continuamente quando sono collegati solo i cavi da +12 volt, la massa e il telecomando significà che l'amplificatore può essere difettioso.

L'impianto non si accende:

1 - controllare tutte le protezioni.
2 - controllare tutti gli attacchi.
3 - misurare la tensione d'accensione del telecomando e quella da + 12 volt ai terminali. Se è assente o Bassa effettuare la misurazione del voltaggio ai portafusibili, ai blocchi di distribuzione, all'unità di lavoro da +12 volt e ai cavi del telecomando per localizzare il problema.

Problemi di rumorosità: i rumori prodotti dall'impianto sono nelle divisi in due categorie, sibi ed interferenza elettrica.

Sibili o rumori bianchi:

1 - Livelli elevati di rumore bianco si verificano solitamente quando i livelli dell' amplificatore sono impostati su di un valore troppo alto - effettuare una nuova regolazione seguito le procedure indicate nella sezione " Impostazione del systema dopo l'installazione per ottenerne il massimo rendimento".
2 – Un motivo importantes che può determinare sibi in misura eccessiva è un'unità di dato rumorosa: scollegare i cavi ci8nch d'entrata dell'amplificatore e se il livello di sibi si abbassa l'unità fonte non funzione correttamente.

Interferenze elettriche:

L'interno di un autoveicolo costituisce una condizione estremamente sfavorevole per le apparecchiature elettroniche. La notevole quantità di sistemi elettrici come il systema d'iniezione, l'alternatore, le pompè del carburante, l condizionatori per ricordarne solo alcuni creano campi elettromagnetici e rumore al cavo da + 12 volt e alla massa. Ricordarsi di procedere isolando il problema staccando prima i cavi cinch d'ingresso dell'amplificatore. Se il rumore persististe controllare i cavi dell'altoparlante, se il rumore scompare reinserire i cavi cinch dell'amplificatore e indagare sull'unità fonte che alimenta l'amplificatore, un componente alla volta.

Un ticchettio o guaito che cambia a seconda del numero dei giri del motore:

1 - Questo problema più essere causato da radiazioni di campi elettromagnetici di cavi cinch d'amplificatori posti troppo vicino a pompè del carburante o ad un distributore: è necessario ricollocare i cavi.
2 - Controllare se l'attacco di massa dell'unità di lavoro è collegato vicino al telaio del veicolo e non utilizza i cavi di bordo per la messa a terra.
3 - Cercare di collegare l'unità di lavoro a un cavo da + 12 volt direttamente al polo negativo della batteria invece di utilizzare un cavo standard/cassetta delle protezioni.

Guaito costante:

Questo tipo di rumore cui si sono più difficile da identificare ma causato solitamente da quello instabilità che causa oscillazioni all'interno delsystema.

1 - Controllare tutti i collegamenti, specialmente se la messa a terra è effettuata in modo corretto.
2 - Accertarsi che nessun cavo dell'altoparlante causi corto circuito sul metallo esesto nel telaio del veicolo.
3 - I cavi cinch sono famosi per la loro natura problematica perché verificare se sono in buone condizioni, in particolare i collegamenti schermati.

Copepkanhe

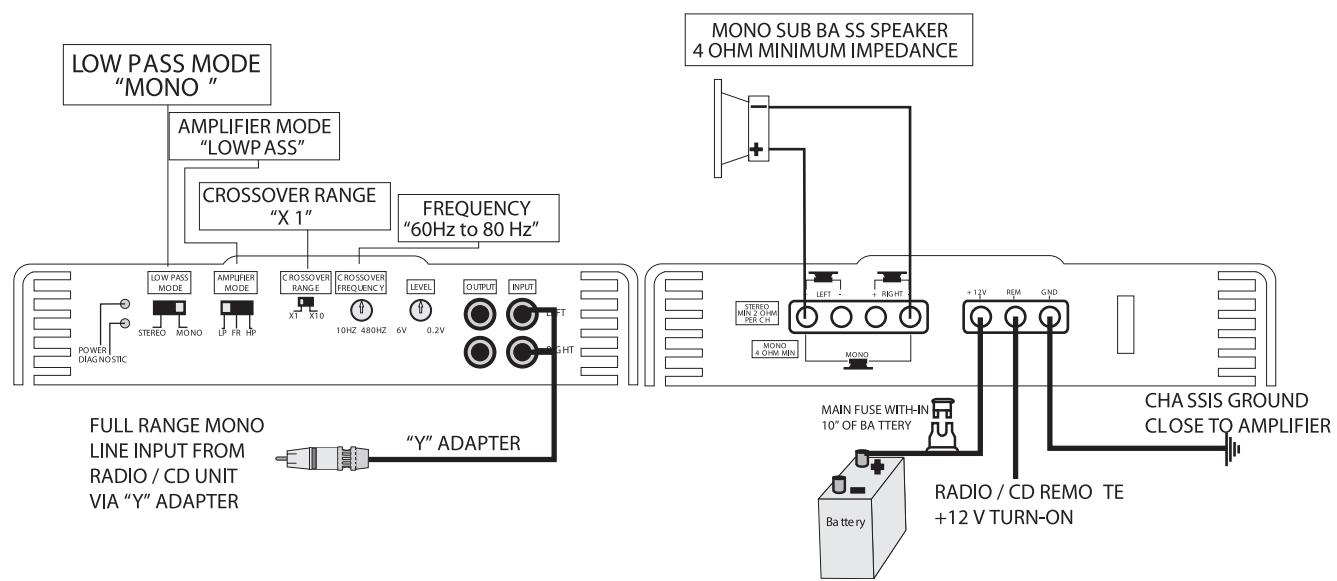

Canale a ponte Mono per il subwoofer

IpeMkHyTay MOHOCXema nla ca6ByΦepa

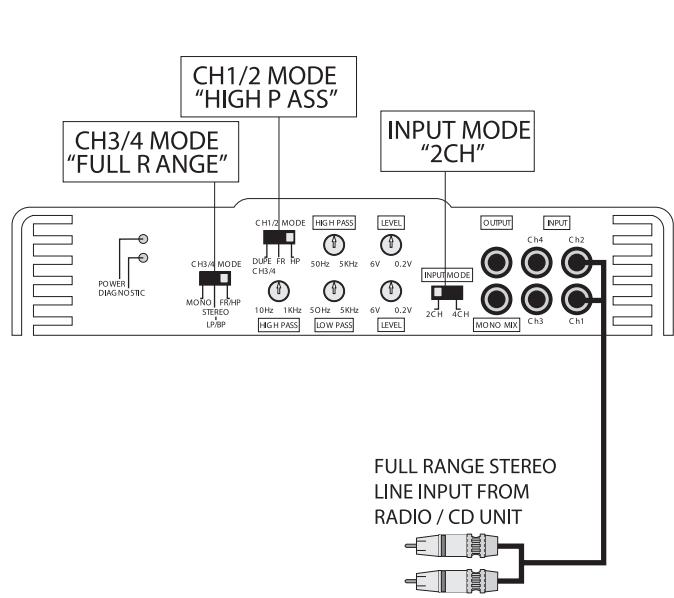

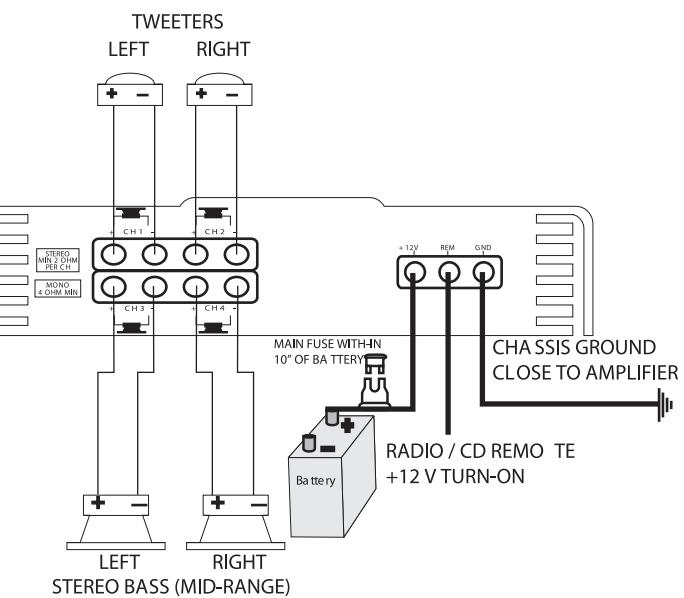

RAB 250 2-Channel Amplifier

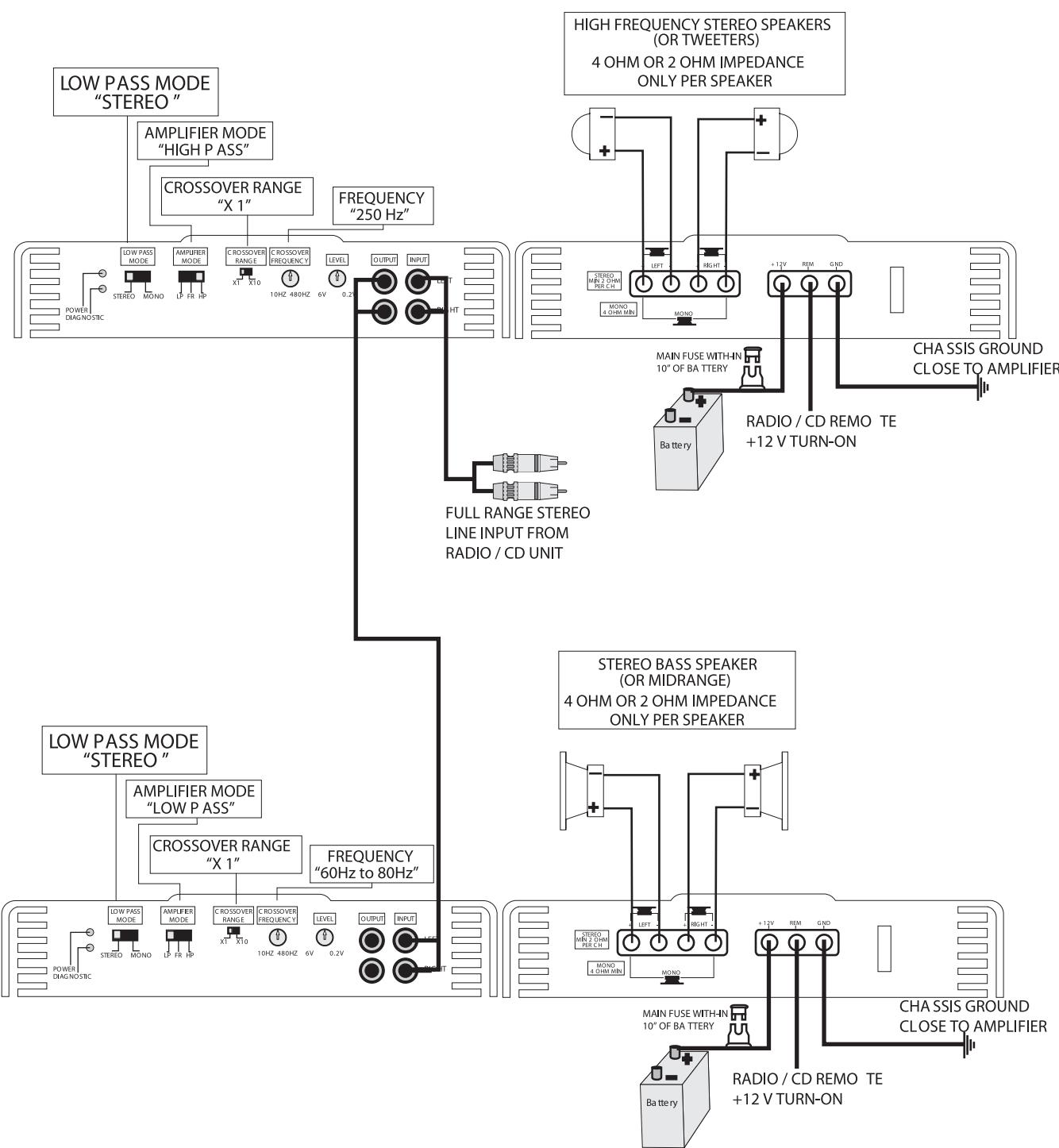

Sistema crossover attivo a due vie

AKTINBna 2-KaHaJIbHna CnCTema pa3dJIInTeJbHbIX ΦIbTpOB

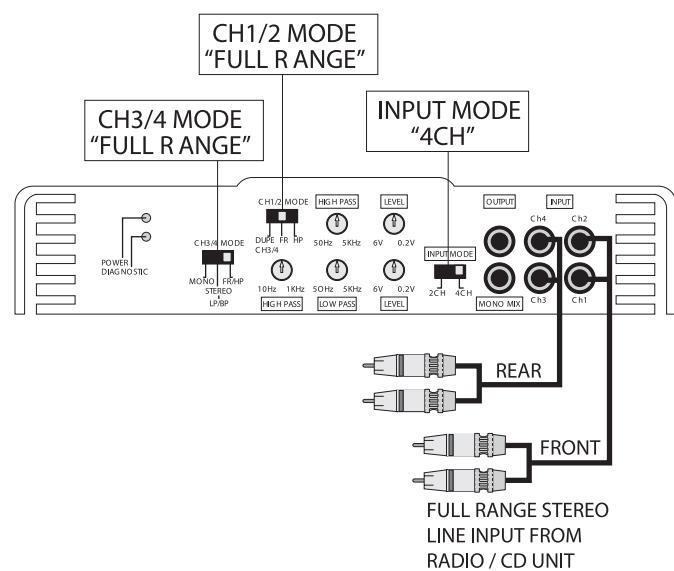

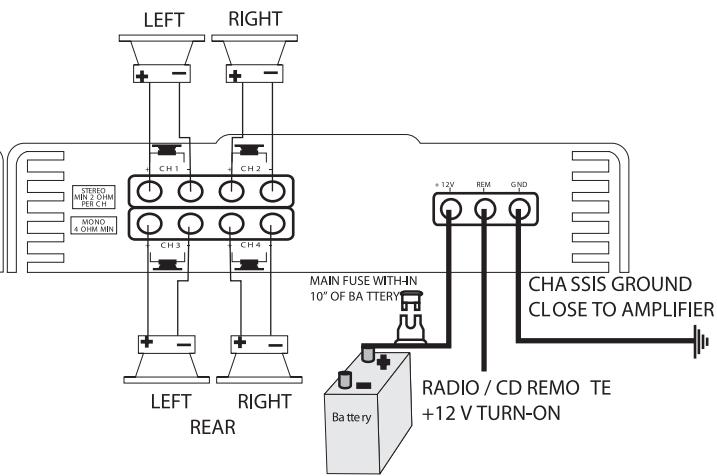

Sistema Stereo a quattro canali a gamma completa

4-KaHaJIbHaJaNoJIHOdIaNa3OHHa

CTepeo-cnCTema

FULL RANGE STEREO SPEAKERS 4 OHM OR 2 OHM IMPEDANCE ONLY PER SPEAKER

FRONT

2-way active system

Sistema attivo a due vie

AKTINBHa 2-KaHaJIbHa CnCTeMa

FULL RANGE STEREO SPEAKERS 4 OHM OR 2 OHM IMPEDANCE ONLY PER SPEAKER

RAB 450 4-Channel Amplifier
