MANUALE UTENTE WMS 450 AKG

Prima diutilizzare l'apparecchio,leggere il manuale!

p. 66

Avvertenza importanta! La firmware interna delsystema WMS 450iene continuamente migliorata per soddisfare in mol ottimale le esigenze dei clienti. Se il vostoistema ègidot di una versione firmware suppiere a quella descritta nelle penta senti istruzioni per l'uso, alcuti funzioni possono differire dal designazione fornita nelle istruzioni. La versione attuale della firmware del ricevitore può essere verificata nel sub-menù INFO (vapitolo 4.1.3), la versione firmile derescritta nelle istruzioni per l'uso è indicata sul frontesipizio nonché in calce ad agli paglia accanto al nome del prodotto. Prima di continuare lalettura, va raccommandiamo verificare se quaste dueindicazioni sono corretto. Se quello non fosse il caso, pe te trovare le modifiche più-Rece in internet al situ www.akg.com

Figg. 1 - 17. ii - vi

1 Sicurezza ed ambiente 50

1.1 Sicurezza 50
1.2 Ambiente 51

2 Descrizione 51

2.1 Introduzione 51
2.2 In dotazione 51
2.3 Accessori opzionali 51
2.4 WMS 450. 51
2.5 Ricevitore SR 450 52
2.6 Trasmettitore a mano HT 450 53
2.7 Trasmettitore da tasca PT 450 53

3 Messa in esercizio. 53

3.1 Come insere la batteria nel trasmettitore 53
3.2 Come positizonare il ricevitore 53
3.3 Come montare in un rack. 54

3.3.1 Un ricevitore 54
3.3.2 Due ricevitori uno accanto all'altro. 54

3.4 Come collegare il ricevitore ad un mixer. 54

3.5 Come collegare il ricevitore alla rete 54
3.6 Come insertire il ricevitore 54

3.7 Modo LOCK. 55

3.8 Come regolare il ricevitore (modulo SETUP) 55

3.8.1 Come regolare il gruppo di frequenza (Auto Group Setup) 55
3.8.2 Come regolare la frequenza (menu preset) 56
3.8.3 Come regolare la frequenza (menu MHz). 56

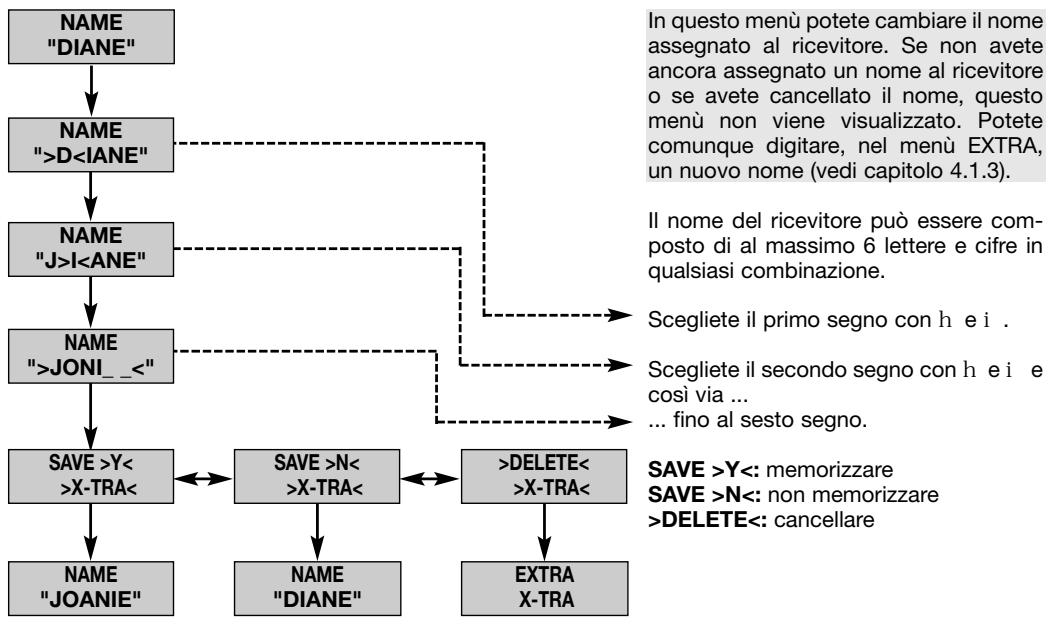

3.8.4 Come modificare il nome del ricevitore 57

3.9 Come regolare il trasmettitore 57

3.9.1 Frenquenza 57

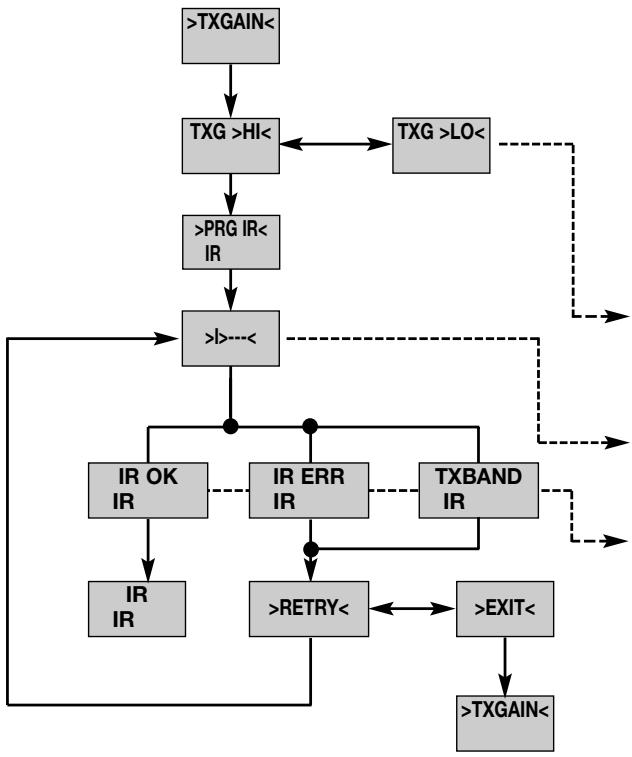

3.9.2 Sensibilità d'ingresso del trasmettitore a mano. 58

3.9.3 Trasmettitore da tasca:

come collegare il microfono/lo strumento e come regolare la sensibilità. 58

3.10 Prima del soundcheck 58

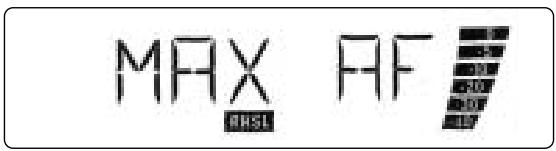

3.10.1 Funzione Rehearsal 58

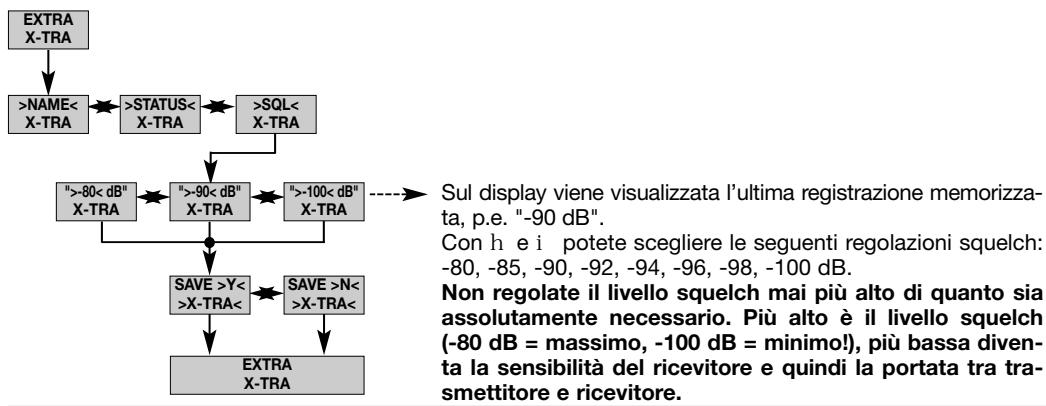

3.10.2 Come regolare lo squelch 59
3.11 Impianti pluricanale 60

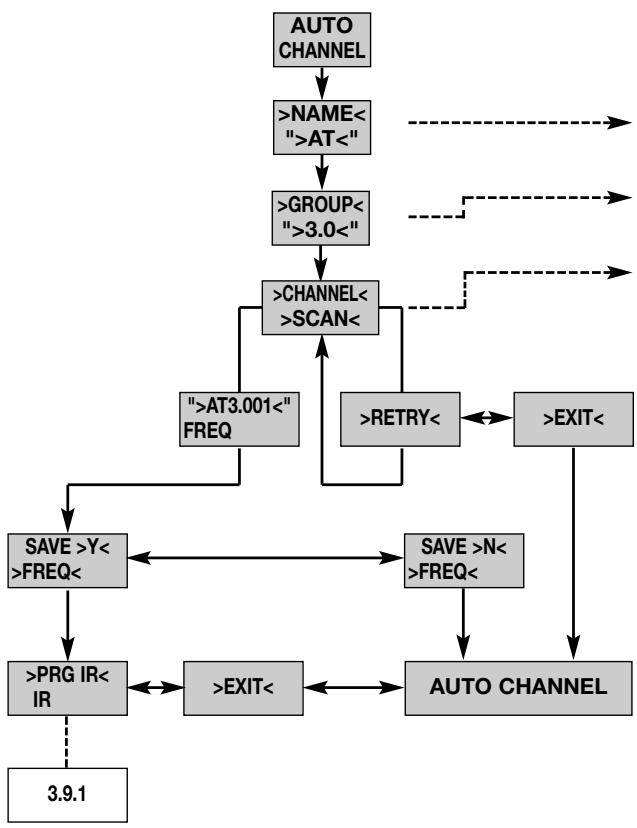

3.11.1 Come regolare le frequenze per impianti pluricanale (Auto Channel Setup) 60

4 Istruzioni per l'uso. 60

4.1 Ricevitore SR 450 60

4.1.1 Comeambiare tra i modi d'esercizio 60

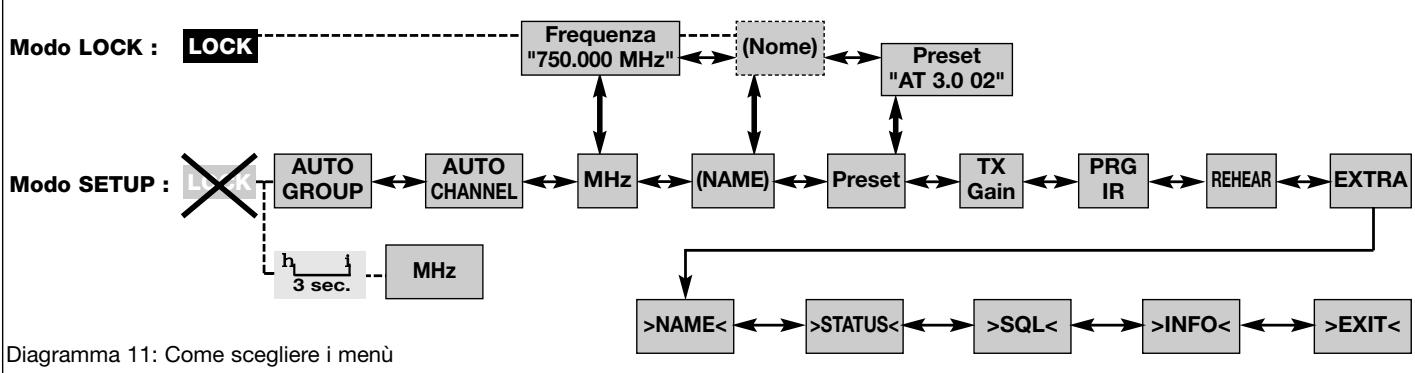

4.1.2 Come scegliere i menu.. 60
4.1.3 Funzioni speciali 61

4.2 Trasmettitore a mano HT 450 62

4.2.1 Come silenziare il microfono 62
4.2.2 Tecnica microfonica 62
4.2.3 PB 1000 e PPC 1000 62

4.3 Trasmettitore da tasca PT 450 63

4.3.1 Come silanziare il microfono 63
4.3.2 Come bloccare I'interrupttre ON-MUTE-OFF/PRG 63
4.3.3 Tecnica microfonica 63

5Pulizia 63
6 Errorerimedi 64

7 Dati tecnici 65

1.1 Sicurezza

1 Sicurezza ed ambiente

1. Non versate liquidi sull'apparecchio e non fate cadere oggetti nell'apparecchio attevraso le fessure di ventilazione.
2. L'apparecchio delve venir impiegato solo in vani asciutti.
3. L'apparechio deve venir aperto, mantenuto e riparato solo da personale specializzato autorizzato. All'interno della scatola non vi sono componenti che possano venir mantenuti, riparati o sostituiti da non professionals.
4. Prima di mettere in esercizio l'apparecchio controllate se la tensione d'esercizio indica sull'alimentatore di rete in dotazione corrisponde alla tensione di rete del luogo d'impiogo.
5. Fate funzioniare l'appareccchio esclusivamente con l'alimentatore a corrente alternata in dotazione, con una tensione d'uscita di 12 V c.c. Altri tipi di corrente e di tensione sono danneggiare seriamente l'appareccchio!
6. Intercompete subito il funzionamento dell'implanto quando un corpo solido o liquidi entrano nell'apparecchio. Sfilate in questo caso subito il cavo dell'alimentatore di rete alla presa di rete e fate controllare l'apparecchio dal nostro reparto service clienti.
7. Quando non usate l'apparecchio per più tempo, sfilate il cavo dell'alimentatore di rete alla presa di rete. Tenete presente che quando l'alimentatore di rete è inserito nella presa l'apparecchio –anche quando è spento - non è completamente staccato alla rete.
8. Non posizionate l'apparecchio nella vicinanza di fonti di calore, come p.e. radiatori, tubi del riscaldamento o amplificatori ecc., e non esponetelo direttamente al sole, alla polvere e all'umidità, alla pioggia, a vibrazioni o a colpi.

9. Per evitare disturbi, posate tutte le linee, specialmente delle degli ingressi microfonici, separare dalle linee a corrente forte e linee di rete. In caso di posa in pozzi o canali per cavi fate attenzione a posare le linee di trasmissione in un canale separato.

10. Pulite l'apparecchio solo con un panno umido, ma non bagnato. Dovete assolutamente sfilare prima l'alimentatore di rete alla presa di rete! Non usate in nessun caso detergenti acidi o abrasivi o detergenti contententi alcool o solventi perché potrebbero danneggiare la vernice e i componenti in materia sintetica.

11. Usate l'apparecchio solo per gli impieghi descritti nelle presenti istruzioni per l'uso. La AKG non assume nessuna responsabilità per anni causati da manipolazione non effettuata a regola d'arte o da uso non corretto.

12. L'alimentatore di rete assorbhe una piccola quantità di correnteanche quando l'apparecchio è spento. Per risparmiare energia sfilate quando l'alimentatore di rete alla presa di rete se non lo usate per più tempo.

13. Se rottamate l'apparechio, togliete le batterie risp. gli accumulatori, Separate scatola, elettronica e cavi e smaltite tutti i componenti conformamente alle norme di smaltimento vigenti per essi.
14. L'imballaggio è riciclabile. Smaltite l'imballaggio in un appostoSYSTEMA di raccolta.

2 Descrizione

1.2 Ambiente

2.1 Introduzione

Vi ringraziamo di aver scelto un prodotto dell'AKG. Leggete per favore attendamente le istruzioni per l'uso prima di usare l'apparecchio e conservate le istruzioni per l'uso per poterle consultare in caso di necessità. Vi auguriamo BUON divertimento e molto successo!

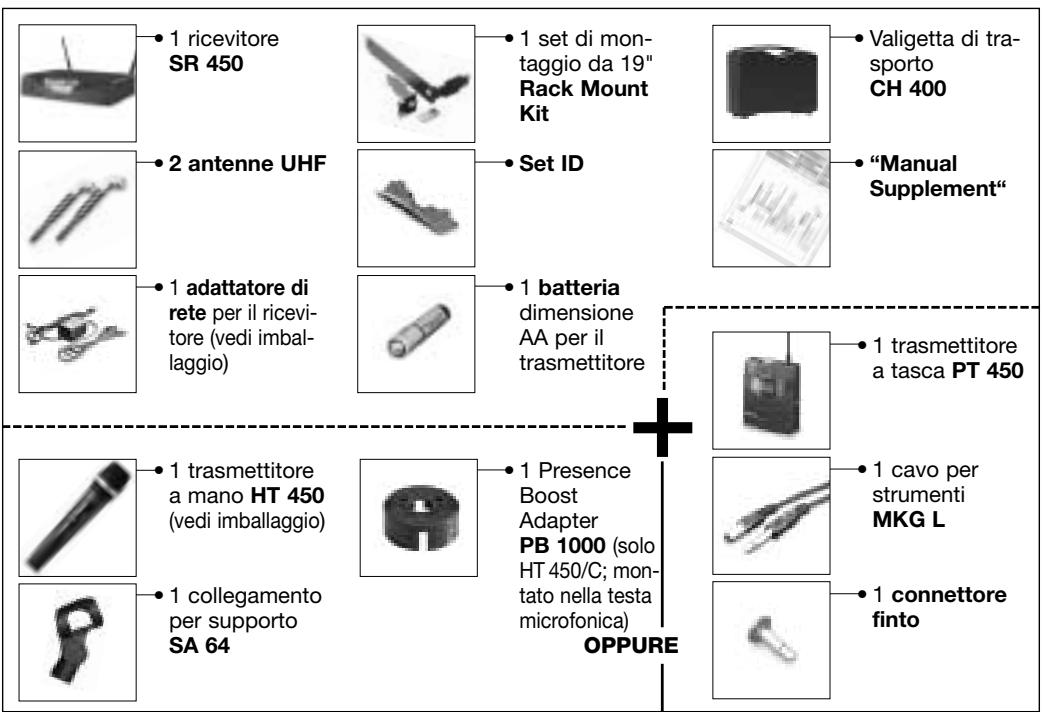

2.2 In dotazione

Controllate se la confezione contiene tutte le parti sopra indicate. Se manca qualcosa, rivolgetevi per favore al vosto rivenditore AKG.

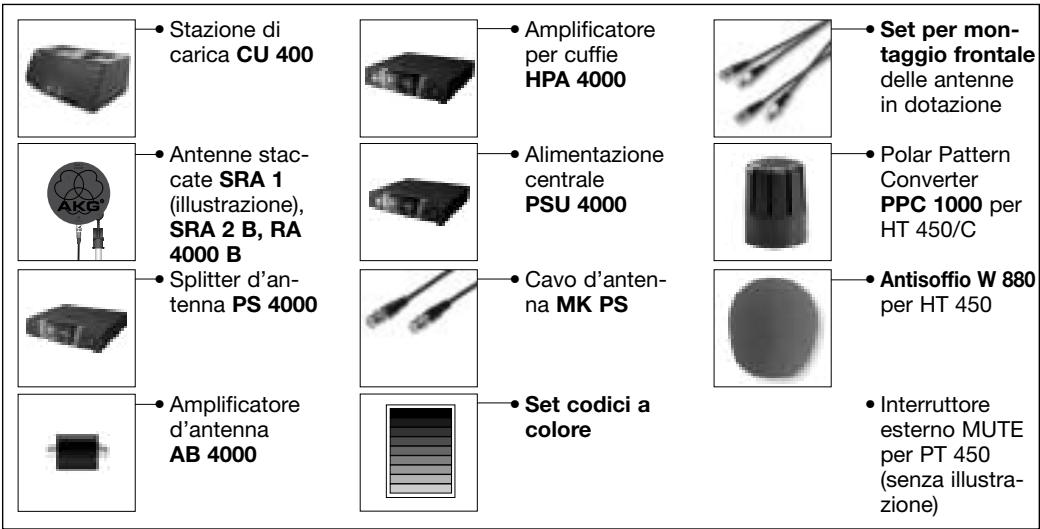

2.3 Accessori optionali

2.4 WMS 450

Ilsystema microfonico sansefilo WMS 450e composto di un ricevitore stazionario diversity SR 450, dei trasmettitori amano HT 450/C con testa microfonica C 5 e HT 450/D con testa microfonica D 5 e del trasmettitore da tasca PT 450. Il ricevitore ed il trasmettitore lavorano in un Campo di al massimo 30MHz (per set di frequenza) nella gamma delle frequenze portanti UHF da 650 MHz a 865 MHz. Entro quello Campo potete scegliere la frequenza di ricezione tra i gruppi di frequenza preprogrammati e tra i subca

nali del vostro ricevitore o regolarla direttamente in intervalli da 25kHz . Sia il trasmettitore a mano che quello da tasca vengono regolati, via raggi infrarossi, sui parametri prescelti sul ricevitore.

2.5 Ricevitore SR 450

Il ricevitore dispone di due modi d'esercizio:

Nel modo LOCK, tutte le funzioni di regolazione sono bloccate elettronically per evitare che i parametri venganoambiati inavvertamente durante la risizione. Sul display a cristalli liquidi viene visualizzato il symbolo "LOCK".

Nel modo SETUP potete cambiare e memorizzare tutti i parametri del ricevitore. Il simbolo "LOCK" si spegne. La Frequenza preregolataiene trasmessa, via raggi infrarossi, al trasmettitore a mano o da tasca. Inoltre potete regolare sul ricevitore anche il livello d'ingresso audio del trasmettitore a mano che viene pure inoltrato al trasmettitore via raggi infrarossi.

Potete posizionare il ricevitore o alla rack o montarlo, con l'aiuto del set di montaggio da 19", in un rack da 19".

La copertura trasparente del display è protetta da graffiature mediante un foglio. Potete sfilare il foglio di protezione in qualsiasi momento.

- Elementi di lavoro Lato anteriore

Vedi fig. 1 a pagina ii.

1 POWER: interruptore on/off

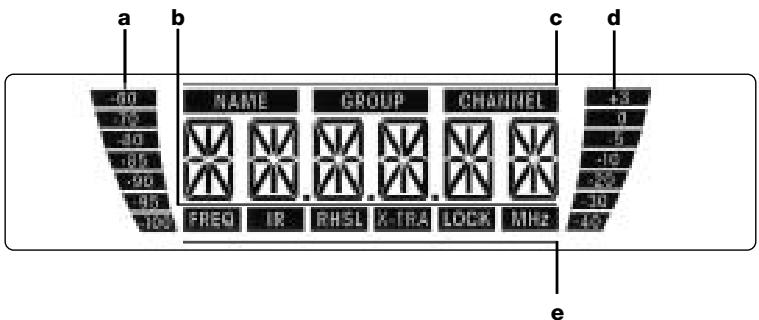

2 Display LC: il ricevitore è dotato di un display a cristalli liquidi, con sfondo illuminato.

Sul display vengono visualizzi tutti i parametri del ricevitore:
a Barra RF per visualizzato l'intensità di Campo del segnale ricevuto
b Indicazione alfanumerica del valore momentaneamente preregolato
c Nome del preset/del ricevitore, gruppo di frequenze, subcanale
d Barra audio per indicare il livello audio ricevuto
e Parametro da preregolare, modo d'esercizio
Se sono attivate una o più funzioni d'avvertimento (vedi capitolo 4.3.2), il display si accende di rosso quando si verifica uno stato d'esercizio critico. Fin quando tutti i parametri si trovano nel Campo permesso, il display si accende di verde.
3 h Y i: questi tre tasti regolano i diversi parametri del ricevitore.
- Nel modo LOCK:
Premere brevamente h o i : poteteambiare traindicazione della frequenza,indicazione del preset eindicazione del nome del ricevitore. Premere alungo poteteambiare il ricevitore tra modo LOCKe modo SETUP.
- Solo nel modo SETUP:
Premere brevemente : potete richiamare i parametri da preregolare oppure conformare il valore prescelto
Premere brevamente h : potete scegliere un punto del menu o ridurre il valore da preregolare
Premere brevamente i : potete scegliere un punto del menu o ingrandire il valore da preregolare.
4 ID: Se gestite il ricevitore in un impianto pluricanale, potete sostituire il disco nero in materia sintetica con un disco di colore diverso contento nel set codice a colori opzionale. Cosi potete contrassegnare i singoli canali a colore.
5 LEDs RF: Se il ricevitore riceve un segnale RF, il LED OK verde lampeggia, se non viene ricevuto nessun segnale RF, il LED MUTE rosso lampeggia.
6 LEDs diversity A e B: Questi due LEDs indicano, lampeggiando, quale delle antenne è attualmente attiva.
7 LED AF: Questi LED indicano il livello audio ricevuto.
OK (verde): da -40 fino a +3 dB
CLIP (rosso): >3 dB (sovraccarico)
8 Diodo infrarosso di trasmissione: trasmette le frequenze preregolate sul ricevitore al trasmettitore a mano o al trasmettitore da tasca nonché il livello audio preregolato sul ricevitore al trasmettitore a mano. Il diodo infrarosso di trasmissione ha un angolo di irradiazione molto stretto (circa 10^ ) ed una porta di al massimo 20~cm , per evitare che più di un trasmettitore venga regolato sulla stessa Frequenza.
9 Regolatore del livello d'uscita: con questo regolatore rotativo a scomparsa potete attenuare il livello dell'uscita audio bilanciata alla soluzione di continuità da 0 sono a 30 dB.
10 DC IN: Presa di alimentazione avvitable per collegare l'alimentatore di rete in dotazione.
11 ANTENNA A/B: Prese BNC per collegare le due antennue UHF in dotazione (11a) o le antennne staccate optionali.
12 BALANCED: uscita audio bilanziata alla presa XLR a tre poli: potete collegare esta uscita p.e. all'in-gresso microfonico di un mixer.
13 UNBALANCED: uscita audio sbilanciata a una presa jack mono da 6,3 mm. A esta presa potete collegare p.e. un amplificatore per chitarra.
14 Regolatore livello d'uscita: interruptore scorrevole per adeguare il livello d'uscita della presa BALANCED alla sensibilità d'ingresso dell'apparecchio collegato. Il regolatore ha due posizioni: 0 e -30 dB. Il regolatore del livello d'uscita (8) permette di attenuare il livello d'uscita ulteriormente, fino a -60 dB. Il livello dell'uscita UNBALANCED non è regolabile.
15 Targhetto del modello con la gamma delle frequenze portanti disponibili e le informazioni sull'omologazione.

Lato posteriore

Vedi fig. 2 a pagina ii.

Uscite audio

Vedi fig. 2 a pagina ii.

Lato inferiore

16 Testa microfonica: il trasmettitore a mano è dotato di una testa microfonica montata in modo fisso D 5 o C 5 (v. imballaggio).

17 Diodo infrarosso di ricezione: riceve il segnale infrarosso del ricevitore SR 450 per regolare automaticamente la frequenza portante ed il livello audio d'ingresso del trasmettitore.

18 Display LC: Visualizza la frequenza preregolata, in MHz o come preset, lo stato d'esercizio attuale, la sensibilità (Gain) del trasmettitore,indicazioni di errori e la capacité della batteria espresa in ore (in intervalli da 1 ora, o la capacità dell'accumulatore in intervalli da 2 ore, a partire da "7 h").

19 ON-MUTE/PRG-OFF: interruptore scorrevole con tre posizioni:

ON: il segnale d'uscita della testa microfonica viene inoltrato al trasmettitore, il trasmettitore trasmette il segnale audio al ricevitatore (esercizio normale). Il LED di controllo (20) è accesso di verde.

MUTE/PRG: il segnale audio è silenziato. Il LED di controllo (20) è accesso di rosso. Poiché la tensione d'alimentazione e la frequenza portante RF rimangono inserte, nel ricevitore non si sentono rumori disturbanti quando il segnale audio è silenziato.

Se portate l'interruttore alla posizione "OFF" in posizione "MUTE/PRG", il trasmettitore è nel modo di programmazione. Il LED di controllo (20) si spegne.

Per reinserire il segnale audio, spostate l'interruttore in posizione "ON". Il LED di controllo (20) si accende di verde.

OFF: La tensione di alimentazione del trasmettitore è disinserita

20 LED di controlo: quello LED a due colori indica i seguenti stati d'esercizio:

Verde: la capacité della batteria è superiore ad un'ora, il trasmettitore lavora nel modo d'esercizio normale.

Rosso: la capacité della batteria è inferiore ad un'ora e/o il segnale audio è silenziato.

Rosso lampeggiante: indicazione di erre sul display.

Off: L'alimentazione di tensione del trasmettitore è disinserita o il trasmettitore si trovale nel modo di programmazione.

21 Scomparto batteria per accogliere la batteria da 1,5 V, dimensione AA in dotazione o un accumulatore di tipo commerciale da 1,2 V, ' 2100 mAh, dimensione AA.
22 Contatti di carica: i contatti di carica a scomparsa vi permettono di caricare un accumulatorato con l'aiuto della stazione di carica opzionale CU 400 perché dover togliere l'accumulatore dallo scomparto batteria.
23 Etichetta adesiva con indicazione delle frequenze: sul gambo del trasmettitore a mano è disposta un'etichetta adesiva recante l'indicazione della gamma delle frequenze portanti disponibili e le informazioni sull'omologazione.
24 Codice colori: se gestite il trasmettitore a mano in un impianto pluricanale, potete sfilare la copertura nera, scrivere sulle strisce di carta in dotazione, insertire e coprirle con la copertura trasparente in dotazione. In quello modo potete contrassegnare i singoli canali.
17 - 20, 22, 24: Vedi capitolo 2.5 trasmettitore a mano HT 450.
25 Antenna: antenna flessibile, montata in modo fisso.
26 Ingresso audio: presa mini-XLR a tre poli con contatti per livello microfonico e livello line. Grazie al cabaggio dei connettori dei microfoni AKG raccomandati (opzionali) o del cavo per strumenti MKG L in dotazione vengono occupati automaticamente i contatti giusti.
All'ingresso audio del PT 450 potete collegare microfoni AKG dotati di un connettore mini XLR. Con l'auto del cavo per strumenti MKG L potete collegare una chitarra elettrica, un basso elettrico o un keyboard a trabcolla. Ulteriori dettagli sono contenuti nei rispetti opuscoli AKG.
27 Etichetta adesiva con indicazione delle frequenze: sul lato posteriore del trasmettitore da tasca è disposa un'etichetta adesiva recante la gamma delle frequenze disponibili e le informazioni sull'omologazione.
28 Scomparto batteria per accogliere la batteria in dotazione da 1,5 V, dimensione AA o un accumulatore di tipo commerciale da 1,2 V-NiMH, ' 2100 mAh, dimensione AA. Attraverso il finestrino potete controllare in qualsiasi momento se c'è una batteria o un accumulatore dello scomparto. Potete inserire nel finestrinoanche una striscia bianca (in dotazione) di etichettatura o una striscia con codice a colore (opzionale).
29 Clip da cintura per fissare il trasmettitore sulla cintura.
30 Presa MUTE: collegamento per l'interruttore mute opzionale esterno e il connettore finto in dotazione per bloccare l'interruttore ON-MUTE/PRG-OFF per evitare errorsi durante l'esercizio.
31 Regolatore della sensibilità: con questo regolatore rotativo disporto nell'èscomparto batteria potete adeguare la sensibilità d'ingresso del trasmettitore da tasca al microfono o allo strumento collegati.

3 Messa in esercizio

Prima di mettere in esercizio il vostro WMS 450, controllate se il trasmettitore e il ricevitatore sono regolati sulla stessa frequenza. Vedi al riguardo i capitoli 3.8 e 3.9.

1. Aprite il coperchio dello scomparto batteria (1).
2. Inserite la batteria in dotazione (2) nella scomparto batteria seguendo i symboli disposti nella scomparto. Se inserite la batteria in modo sbagliato, il trasmettitore non viene alimentato con corrente.
3. Chidete il coperchio dello scomparto batteria (1).

Invece delle batterie in dotazione potete insertireanche un accumulatore di tipo commerciale da 1,2 V, NiMH, ' 2100 mAh, dimensione AA.

Riflessioni del segnale del trasmettitore su parti metalliche, pareti, soffitti ecc. o ombreggiamenti causati dal corpo umano possono indebolire o cancellare il segnale diretto del trasmettitore.

Posizione quindi il ricevitore o le antennae staccate come segue:

2.6 Trasmettitore a mano HT 450

Vedi fig. 3 a pagina iv.

2.7 Trasmettitore da tasca PT 450

Vedi fig. 4 a pagina iii.

Important!

3.1 Come insere la batteria/l'accumulatore nel trasmettitore

Vedi fig. 5 a pagina iii e iv.

Avertenza:

3.2 Come posizionare il ricevitore

3 Messa in esercizio

Avvertenza:	Potete montare il ricevitore isolato oppure montarlo in un rack da 19" servendovi del set di montagio Rack Mount Kit in dotazione.
3.3 Montaggio in un rack	Se volete montare uno o più ricevitori in un rack da 19", montate o le antennine in dotazione sul pannello frontale (vi occorre il set di montaggio frontale opzionale) o usate le antennne staccate. Soloosi potrete garantire una qualità di risenza ottimale.
3.3.1 Come montare un ricevitore Vedi fig. 6 a pagana v.	1. Svitate i quattro piedini in gomma (1) dal lato inferiore del ricevitore. 2. Svitate le due viti di fissaggio (2) da ognuna delle pareti laterali. 3. Con le viti (2), avvitate l'angolo di montaggio corto (3) su una paretela laterale e l'angolo di montaggio lungo (4) sull'altra parete laterale, scegliendoli dal set di montaggio 19" in dotazione. 4. Fissate il ricevitore nel rack.
3.3.2 Come montare due ricevitori uno accanto all'alto Vedi fig. 7 a pagana v.	1. Svitate i quattro piedini in gomma (1) dal lato inferiore dei ricevitori e togliete le viti (5) dai piedini in gomma (1). 2. Svitate le due viti di fissaggio (2) alla parete laterale destra del primo ricevitore e alla parete laterale sinistra del secondo ricevitore. 3. Sfilate le copertura in plastica (3) da哪些 pareti laterali delle quali non avete svitato le viti di fissaggio (2). 4. Inserite un elemento di collegamento (4)attraverso rispettovamente una fessura libera nella parete laterale del primo ricevitore in modo che il foro di fissaggio di ambedue gli elementi di collegamento (4) via allineato al foro di fillettatura nella parte inferiore del ricevitore. 5. Fissate gli elementi di collegamento (4) con le viti (5) (dei piedini in gomma) sul primo ricevitore. 6. Collegiate i due ricevitori inerendo gli elementi di collegamento (4) del primo ricevitore atraverso le fissure libero nella parete laterale del secondo ricevitore fin quando il foro di fissaggio degli elementi di collegamento (4) via allineato con il corrispondente foro di fillettatura nella parte inferiore del secondo ricevitore. 7. Fissate gli elementi di collegamento (4) con le viti (5) dei piedini in gomma (1) sul secondo ricevitore. 8. Avvitate, con rispettvolmente due delle viti (2) delle pareti laterali, rispettvolmente un angolo di montaggio corto 6 sulla parete laterale esterna di ogni ricevitore. 9. Fissate i ricevitori nel rack.
Avvertenza:	Conservate le restanti viti (5) per poterle utilizzare più tardi.
3.4 Come collegare il ricevitore ad un mixer Vedi fig. 8 a pagana ii.	Collegate l'uscita audio all'ingresso prescelto: - Presa BALANCED (1) - Cavo XLR - Ingresso microfonico: Interruttore livello d'uscita (3) in posizione "-30 dB". - Presa BALANCED (1) - Cavo XLR - Ingresso Line: Interruttore livello d'uscita (3) in posizione "0 dB"." - Presa UNBALANCED (2) - cavo jack - ingresso microfonico sbilanciat o ingresso Line a presa jack.
3.5 Come collegare il ricevitore alla rete Vedi fig. 9 a pagana ii.	1. Controllate se la tensione di rete indicata sull'alimentatore di rete in dotazione è identica a quello del luogo d'impiegso. Gestire l'adattatore di rete con un'altra tensione di rete può danni irreparabili all'apparechio. 2. Inserite il cavo di alimentazione (1) dell'adattatore di rete in dotazione nella presa DC IN (2) disposta sul retro del ricevitore e avvitate il connettore (3). 3. Inserite il cavo di rete dell'alimentatore in una presa di rete.
3.6 Come insereire il ricevitore Avvertenza:	Nelle raffigurazioni del display continue nei capitoli segunti, leindicazioni lampeggianti sono indicate con i segni ">e" e "<". I segni tra virgolette sono esempiti di possibili regolazioni. I simboli usati nei diagrammi di comando hanno i segunti significativi: ↑ premere Å a lungo ↓ premere Å brevamente ←→ Premere brevamente h o i

Vedi fig. 1 a pagina ii.

1. Inserite il ricevitore premendo il tasting POWER disporto sul pannello frontale.

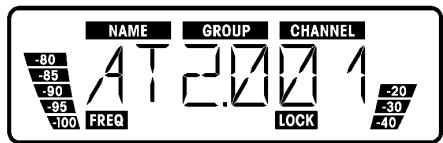

Sul display viene visualizzata la frequenza preregolata ed il symbolo "LOCK"; il ricevitore si trovava nel modo LOCK.

Se il trasmettitore non è inserto o se, per altre ragioni (ombreggiamenti), il ricevitore non riceve un segnale RF, il LED rosso RF MUTE lampeggia e l'uscita audio viene silanziata.

Se viene ricevuto un segnale RF, il LED verde RF OK lampeggia, la barra RF indica l'intensità di campo del segnale ricevuto dall'antenna attiva e i LEDs diversity indicano quale antenna è attualmente attiva.

La barra audio indica il livello audio del segnale ricevuto. In caso di sovraccarichi si accende il LED AF CLIP rosso.
2. Dopo circa 5 secondi appeare sul display il menu delle indicazioni preregolato ultimamente (prima del disinserimento). Se avete assegnato al SR 450 un nome (vedi capitolo 3.8.5), il display visualizza, dopo l'inserimento, per circa 2 secondi, la frequenza prescelta e poi automaticamente il nome assegnato.

Nel modo LOCK viene ricevuto il segnale del trasmettitore, il ricevitore perché è bloccato elettronically in modo che non potete effettuare delle regolazioni. Potete comunique richiamare i menu delleindicazioni uno più l'alto. Sul display viene visualizzato il significolo "LOCK".

• Freqenza: frequenza portante in MHz
• Nome: nome attualmente preregolato del ricevitore (viene visualizzato solo se avete dato un nome al ricevitore)
• Preset: frequenza portante come subcanale di un gruppo di frequenze

Nel modo SETUP, il blocco elettronico è eliminato. Potete regolare tutti i parametri. Il significolo "LOCK" è cancellato.

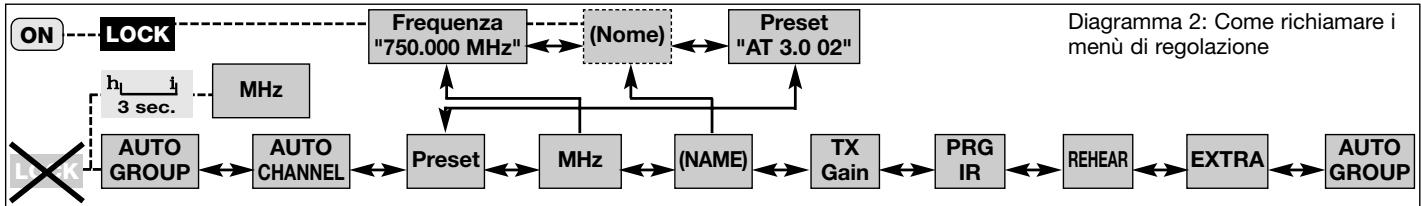

Sono a disposizione i seguenti menu di regolazione:

• Auto Group Setup
• Auto Channel Setup
• Preset
• Frequenza in MHz
• Nome del ricevitore
• Sensibilità d'ingresso del trasmettitore a mano HT 450 (TX Gain)

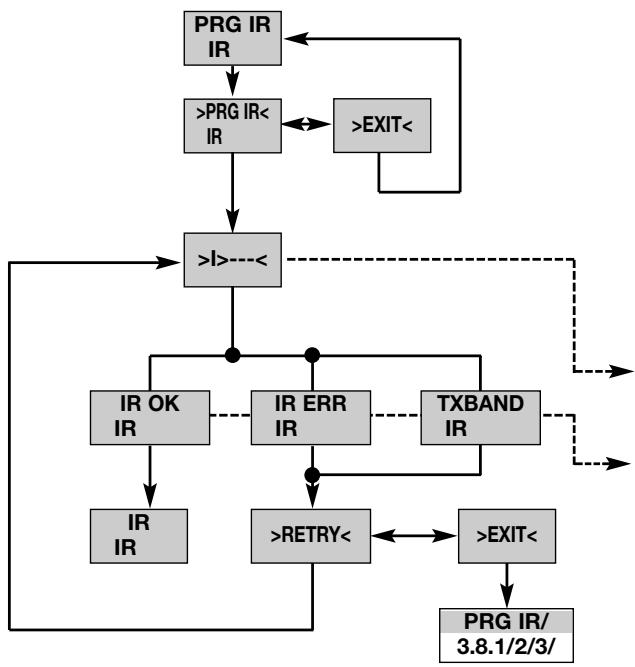

• Trasmissione dati a raggi infrarossi (IR)
• Rehearsal (RHSL)

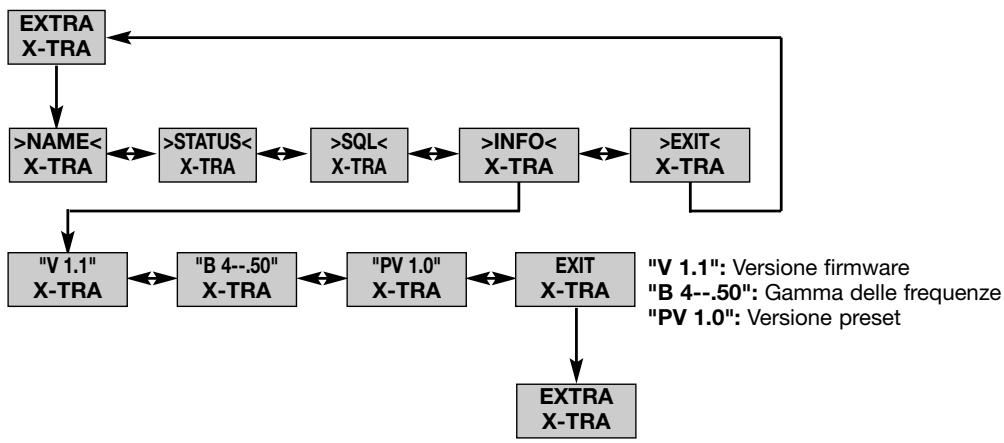

  -Extra (X-TRA)

Nel caso di un impianto con un solo canale regolate la frequenza meglio con la funzione Auto Group Setup (capitolo 3.8.1).

Nel caso di impianti pluricanale regolate le frequenze con le funzioni Auto Group Setup e Auto Channel Setup (capitolo 3.8.2).

3.7 Modo LOCK

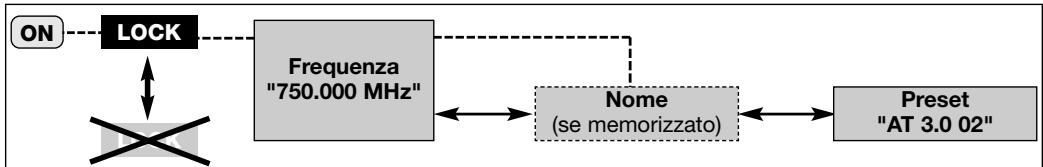

Diagramma 1: Modo LOCK (prere-golato in fabbrica), come scegliere tra modo LOCK e SETUP

3.8 Come regolare il ricevitore (modo SETUP)

*Avvertenza:

3.8.1 Come regolare il gruppo delle frequenze (Auto Group Setup)

Scegliete con h e i il numero di canali desiderati tra "1" per un impianto monocanale e al massimo "12" per un impianto da 12 canali.

Scegliete il preset desiderato con h e i (nome = codice paese). Vengono visualizzati solo quei preset che mettono a disposizione il numero prescelto di canali.

Il ricevitore ricerca automaticamente nel preset prescelto un gruppo dal numero prescelto di frequenze libere e regola la prima Frequenza libera.

Se non trova una frequenza libera, sul display viene visualizzato di nuovo il nome del preset precedente.

RETRY<: riprovare

SAVE >Y< : memorizzare

SAVE >N < : non memorizzare

Le frequenze libere sono quello frequenze dove il ricevitore non individua nessun segnale RF o individua un segnale RF con un livello inferiore al valore soglia momentaneamente preregolato.

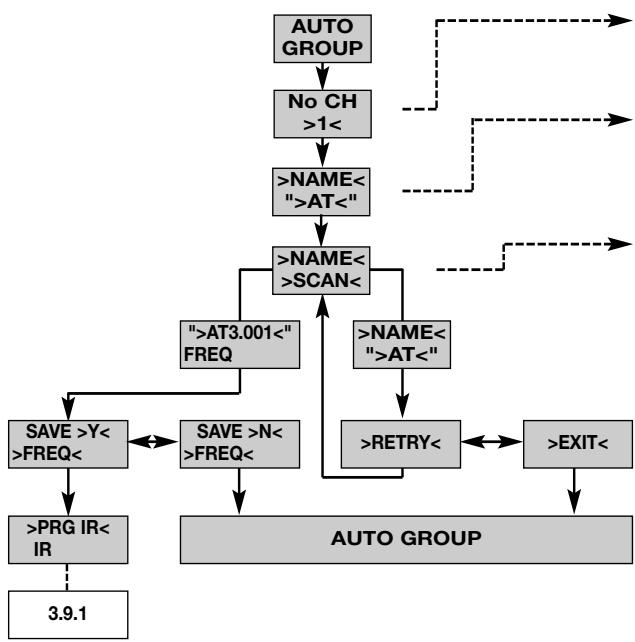

Diagramma 3: Ricerca automatica di un gruppo di frequenze esente da disturbi

3 Messa in esercizio

3.8.2 Come regolare la frequenza (menu preset)

SAVE >Y < : memorizzare SAVE > N < : non memorizzare

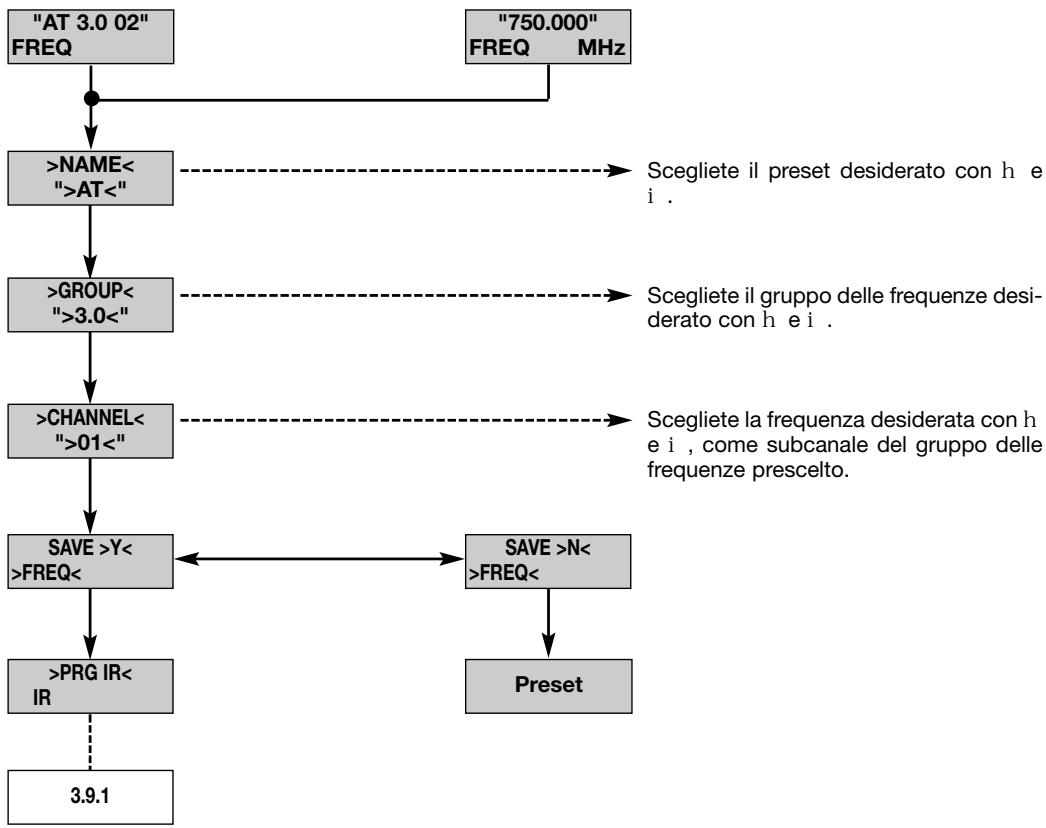

Diagramma 4: Regolazione manuale della frequenza

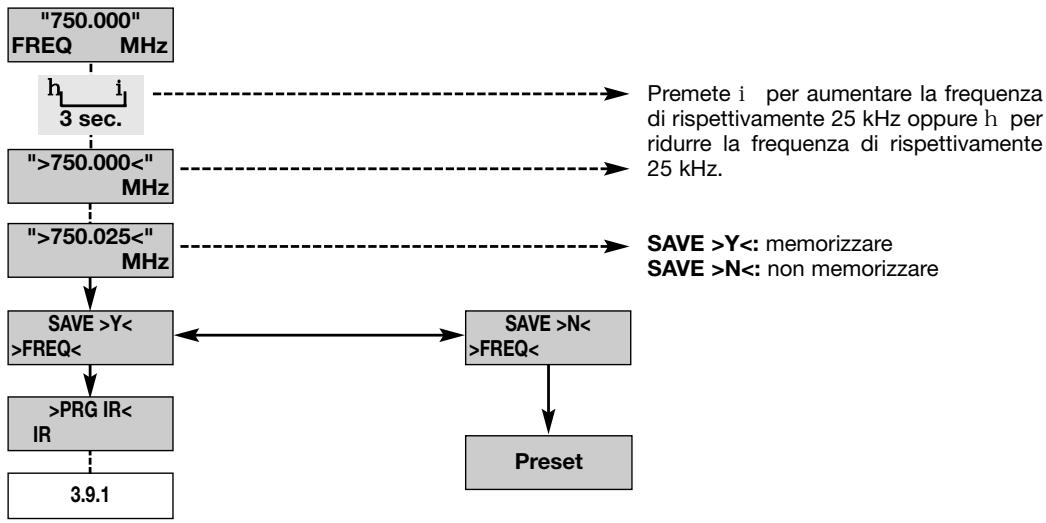

3.8.3 Come regolare la frequenza (menu MHz)

Il ricevitore SR 450 vi da la possibilità di regolare la frequenzaanche direttamente in intervalli da 25kHz Arrivate nel menu MHz tenendo premuti, nel modo setup, ambedue i tasti a freccia contemporaneamente per 3 secondi.

Tenete premuti ambedue i tasti a freccia contemporaneamente per 3 secondi.

Diagramma 4a: Come regolare la frequenza direttamente.

3.8.4 Comeambiare il nome del ricevitore
Avvertenza:

Il capitolo 3.9.1 vale sia per il trasmettitore a mano HT 450 che per il trasmettitore da tasca PT 450. Il livello audio d'ingresso del trasmettitore a mano potra essere regolato solo sul ricevitore, nel menu "TX GAIN". Il valore prescelto sare inoltrato al trasmettitore via raggi infrarossi.

Il livello audio d'ingresso del trasmettitore da tasca più essere regolato solo con il regolatore di livello d'ingresso disposto sul trasmettitore da tasca.

Diagramma 5: Comeambiare il nome del ricevitore

Per programmare il trasmettitore sulla frezza preregolata sul ricevitore:
1. Inserite il ricevitore.
2. Portate l'interrutto ON-MUTE/ PRG-OFF (19) del trasmettitore in posizione "OFF". Il LED di controlo (20) si spegne.
3. Portate l'interrutto ON-MUTE/ PRG-OFF (19) in posizione "MUTE/ PRG". Sul display vengono visualizzati alternativamente la frequenza momentaneamente preregolata e "Prg IR". Il LED di controlledo (20) rimane scuro.
4. Vedi diagramma 6.
5. Posizionate il diodo IR (1) del trasmettitore ad una distanza di al massimo 10cm davanti al diodo IR (2) del ricevitore.

IR OK: Il trasmettitore è regolato sulla stessa frequenza del ricevitore.

IR ERR: La trasmissione dei dati è fallita (nessuna communicatesa).

TXBAND: La gamma delle frequenze del trasmettitore e quella del ricevitore non è identica oppure la potenza di transmissione è troppo alla/troppo Bassa.

3.9 Come regolare il trasmettitore Avertenza:

3.9.1 Frenquenza

Vedi figg. 3 (pagea iv)

e 4 (pagina iii).

Vedi figg. 10 (trasmettitore a mano) e 11 (trasmettitore da tasca) a pagina vi.

Diagramma 6: Come regolare la frequenza portante del trasmettitore

3.9.2 Sensibilità d'ingresso del trasmettitore a mano

Vedi fig. 10 a pagina vi.

Diagramma 7: Come regolare la sensibilità d'ingresso del trasmettitore a mano

1. Inserite il ricevitore.

2. Portate l'interruttore ON-MUTE/ PRG-OFF (19) del trasmettitore in posizione "OFF". Il LED di controlo (20) si spegne.

3. Portate l'interruttore ON-MUTE/ PRG-OFF (19) in posizione "MUTE/ PRG". Sul display vengono visualizzati alternativamente la frequenza momentaneamente preregolata e "Prg IR". Il LED di controllo (20) rimane scuro.

4. Vedi diagramma 7.

5. Scegliete "HI" per i trasmettitori a mano con testa microfonica dinamica D 880 e "LO" per i trasmettitori a mano con testa microfonica a condensatore C 900.

6. Posizione il diodo IR (1) del trasmettitore ad una distanza di al massimo 10 cm davanti al diodo IR (2) del ricevitore.

IR OK: Il trasmettitore è regolato sulla sensibilità scelta.

IR ERR: La trasmissione dei dati è fallita (nessuna comunità).

TXBAND: La gamma delle frequenze del trasmettitore e quella del ricevitore non è identica oppure la potenza di trasmissione è troppo alta/troppo bassa.

3.9.3 Trasmettitore da tasca: Come collegare un microfono/strumento e comme regolare la sensibilità

Il trasmettatore da tasca PT 450 è concepito per essere usato con i microfoni "L" della series MicroMic dell'AKG (vedi capitolo 2.7). Se voete collegare al PT 450 altri microfoni della AKG o microfoni di altri produttori, tenete presente che eventually dovete cancellare la connessione a saldatura del connettore del vosto microfono o sostuire il connettore con un connettore mini XLR a tre poli.

Cagliaggio dell'ingresso audio:

Contatto 1: schermatura

Contatto 2: filo audio (inphase)

Contatto 3: filo audio

Al contatto 3 è a disposizione una tensione d'alimentazione positiva di 6 Volt per microfoni a condensatore.

Important!

Vi preghiamo di comprendere che la AKG non può garantire il funzionamento inecpipabile del trasmettitore da tasca PT 450 se viene gestito con prodotti di terzi e che eventuali danni causati da tale gestione sono escludi delle prestazioni di garanzia.

Vedi fig. 12 a pagina iii.

1. Inserite il connettore mini XLR (1) disotto sul cavo del vostro microfono rispettivamente sul cavo per strumenti MKG L (2) nella presa d'ingresso audio (3) del trasmettitore da tasca.
2. Portate l'interruttore ON-MUTE/PRG-OFF (4) in posizione "ON".
3. Inserite il ricevitore.
4. Aprite lo scomparto batteria del trasmettitore da tasca.
5. Parlate/cantate nel microfono o suonate lo strumento (il più forte possibile).
6. Con il cacciavite integrato in dotazione (6) sul coperchio dello scomparto batteria (5) portate il regolatore della sensibilità (7) in modo tale che la parte audio del ricevitore sia regolata in modo ottimale (il LED AF OK verde è acceso, la barra audio indica al massimo 0 dB).
7. Chiodete lo scomparto batteria.

3.10 Prima del soundcheck

1. Attivate la funzione "Rehearsal" del ricevitore (vedi capitolo 3.10.1).
2. Controllate la zona in cui volete impiegare il trasmettitore. Fate attenzione a quei punti dove l'intensità di campo si riduce e la riscione viene pertanto brevamente disturbata ("dropouts"). Potete eliminare quosti dropouts posizionando il ricevitore o le antenne in un altro punto. Se quello non dà il risultato desiderato, evitate quosti punti critici.
3. Se si verificano rumori disturanti, regolate il livello squelch in modo che i rumori cessino (vedi capitolo 3.10.2).

Important!

Non regolate il livello squelch mai più alto di quanto sua assolutamente necessario. Più alto è il livello squelch (-80 dB = massimo, -100 dB = minimol!), più Bassa diventa la sensibilità del ricevitatore e quindi la portata tra trasmettitore e ricevitatore.

Vedi fig. 1 a pagina ii.

1. Se la barra RF sul ricevitore si spegne e il LED RF MUTE rosso (5) si accende, significa che non viene ricevuto un segnale o che lo squelch è attivo. Inserite il trasmettitore, avvicinatevi al ricevitore oppure regolate il livello squelch in modo che il LED RF OK verde (5) si accenda e la barra RF indichi di nuovo un livello.

3.10.1 Funzione Rehearsal

La funzione Rehearsal individua al massimo 6 dropouts e registra il momento in cui si verificano i dropouts, l'intensità di Campo minima sulle due antenne nonché il livello audio massimo. Potete interrogare i risultati a registrazione terminata.

• Per interrogare gli altri risultati, premete brevamente h oppure i . I dropouts vengono visualizzati come segue (esempio 1):

Esembio 1: Dropout n. 1 après 124 secondi.

• I primi posti di memoria sono riservati per dropouts, gli ultimi 2 per il livello RF minimo misurato e il livello audio massimo misurato (esempio 2 e 3).

Esembio 2: Livello RF minimo -90 dB.

Esembio 3: Livello audio massimo 0 dB.

• Dopo l'ultima registrazione (rispettivamente prima della prima registrazione) della lista dei risultati segue l'opzione "EXIT".

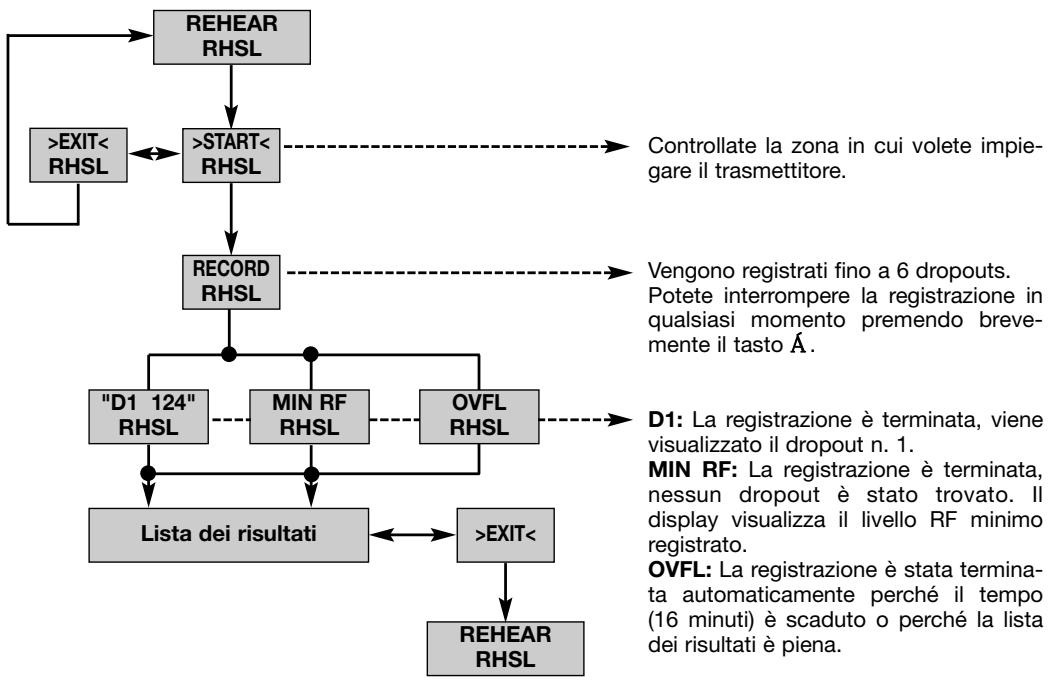

Diagramma 8: Funzione Rehearsal
3.10.2 Come regolare lo squelch

Diagramma 9: Come regolare il livello squelch

3 Messa in esercizio

3.11 Impianti pluri-canale

1. Fate attenzione a regolare agli canale di trasmissione (trasmettitore + ricevitore) su una propria frequenza.
2. Per trovare al più presto e nel modo più simplice frequenze senza intermodulazioni, vi raccomandiamo di scegliere le frequenze del menuù Auto Channel all'interno dello stesso Preset e dello stesso gruppo di frequenza.

Avverenza:

Se la ricezione su una delle frequenze è disturbata, cercate, con l'aiuto dell'Auto Channel Setup (vedi capitolo 3.9.2), il prossimo subcanale libero del gruppo di frequenze prescelto. Se non trovate nessun subcanale libero, scegliete, con l'aiuto dell'Auto Group Setup, un altro gruppo di frequenze dello stesso Preset e scegliete per ogni canale una frequenza nuova (vedi capitoli 3.9.1 e 3.9.2).
3. Non gestite mai più di un canale di trasmissione contemporaneamente sullo stessoippo e sulla stessa frequenza. Per ragioni fisiche,cisiono comporterebbe forti rumori disturanti.

3.11.1 Come regolare le frequenza per impianti pluricanali (Auto Channel Setup)

1. Regolate la frequenza sul ricevitore per il canale no. 1 con l'Auto Group Setup (vedi capitolo 3.8.1).
2. INSERITE tutti i microfoni radio salvo quello per il canale no. 1, trasmettitori monitor ecc. presenti sul luogo dell'evento (anche di altri produttori!). è necessario perché il ricevitore possa trovare quello frequenze che sono libero da disturbi reciproci.

RETRY<: riprovare

SAVE >Y < : memorizzato SAVE non memorizzato

Diagramma 10: Ricerca automatica di frequenza esenti da disturbi per impianti pluricanali

1. Regulate, con la funzione Auto Channel Setup, la frequenza (CHANNEL):
2. Scegliete il nome del preset desiderato con h e i .
3. Scegliete il gruppo di frequenze desiderato con h e i .
4. Il ricevitore perché automaticamente la prossima frequenza libera.

Appena trovata una frequenza esente da disturbi, esta viene visualizzata comme subcanale del preset prescelto.

Le frequence libero sono quale fre-quenze dove il ricevitore non individua nessun segnale RF o individua un segnale RF con un livello inferiore al valore soglia attualmente preregolato.

1. Vedi capitolo 3.9.1: Programmate il trasmettitore che avete attribuito al canale no. 1 e lasciate il trasmettitore inserto.
2. Ripetete i passi 1 a 7 di cui sopra per ognuno degli altri canali del suo sistema pluricanali. Scegliete per ognuno canale lo stesso preset (= paese) del canale no. 1.

4 Istruzioni per l'uso

4.1 Ricevitore SR 450

4.1.1 Comeambiare tra i modi d'esercizio

Perambiare tra il modo LOCK e il modo SETUP, tenete premuto il tasto Å per circa 1,5 secondi. Nel modo LOCK viene visualizzato sul display il symbolo "LOCK". Nel modo SETUP il symbolo "LOCK" non viene visualizzato.

4.1.2 Come scegliere i menu

Per poter cancellare tra i singoli menù di indicazione e di regolazione, premete il tasting o il tasting i. Arrivate nel menù MHz tenendo premuti i tasting h e i contemporaneamente per 3 secondi.

4.1.3 Funzioni speciali
NAME

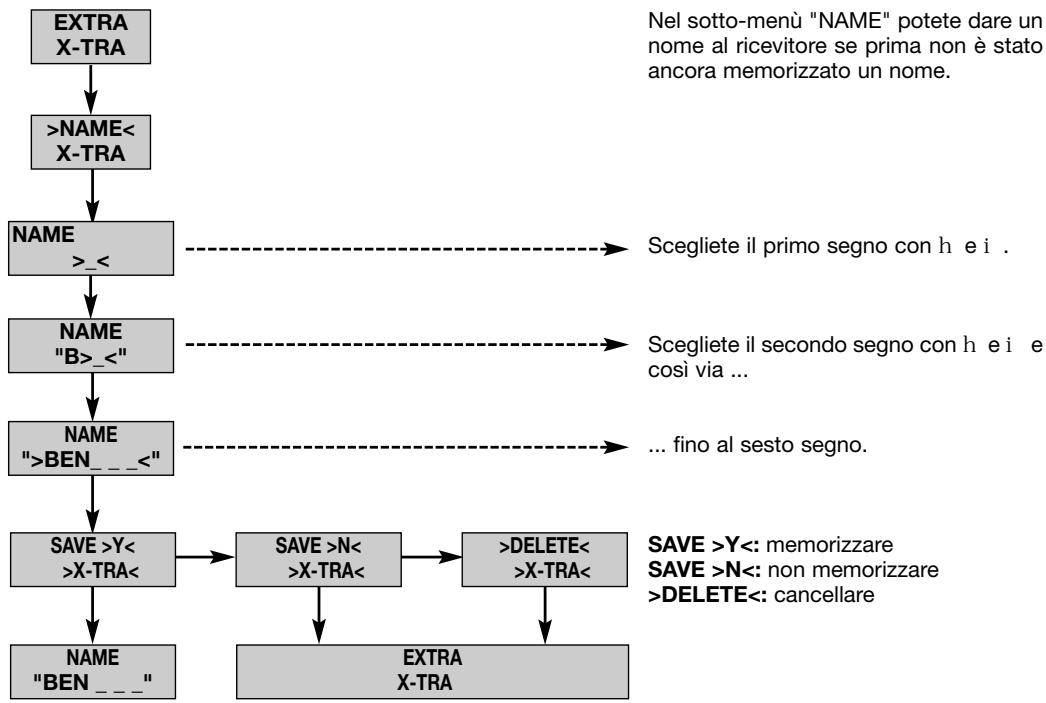

Diagramma 12: Come immettere un nuovo nome per il ricevitore

STATUS

Nel除去-mente "STATUS" potete attivare una funzione di averporto ottico che indica, a scelta, determinati stati d'esercizio critici. Se si verifica uno di quosti stati d'esercizio, l'illuminazione di sfondo del display sul ricevitatore passa da verde a rosso e sul display viene visualizzata un'indicazione di stato che vi informa sul rispetto stato d'esercizio. Leindicazioni di stato sono ordinate secondo priorità come segue:

1. "LOW.BAT": bassa capacité della batteria del trasmettitore
2. "AFCLIP": sovracco radio audio
3. "RF LOW": silenziamento del ricevitore causato dall'intensità di Campo troppo Bassa del segnale ricevuto

Diagramma 13: Indicazioni di avvertimento

Le funzioni d'avvertimento prescelte sono attive nel modo LOCK e nel modo SETUP. Nel modo SETUP, le funzioni di avvertimento vengono per automaticamente disattivate quando state effettuando una regolazione.

Potete spegnere la rispectiva indicatoria di stato premendo brevamente il tasto Å. In seguito viene visua- lizzata o la prossima indicazione di stato oppure, se non sono stati riconosciuti otheri stati d'esercizio critici, viene visualizzata di nuovo l'indicazione normale, l'illuminatione dello sfondo passa al verde.

Nel除去-mentatione richiamare diverse informazioni sul vostro ricevitore.

Diagramma 14: Come richiamare le informazioni sul ricevitore.

4.2 Trasmettitore a mano HT 450

4.2.1 Come silenziare il microfono

Vedi fig. 3 a pagina iv.

1. Portate l'interruttore ON-MUTE/PRG-OFF (19) in posizione "MUTE/PRG" (posizione media).

2. Se siete passati da "OFF" a "MUTE/PRG":

Le componenti audio e RF del trasmettitore sono disattivate, il LED di controllo (20) rimane scuro. Il ricevitatore a raggi infrarossi del trasmettitore è attenuato. Il trasmettitore si trovava nel modo di programmazione, per poter regolare la frequenza e la sensibilità d'ingresso.

Sul display vengono visualizzati:

Frequenza in MHz - Frequenza come preset - "Prg IR", successivement l'indicazione cambia tra il preset momentaneamente preregolato e "Prg IR".

• Se siete passati da "ON" a "MUTE/PRG":

Il microfono è silenziato, il LED di controlo (20) passa da verde a rosso. Il ricevitore a raggi infrarossi del trasmettitore è disattivato. Poiché la frequenza portante continua ad essere trasmessa, nel ricevitore non si formano rumori disturanti.

Sul display vengono visualizzati alternativamente: Frequenza come preset - rimanente capacità della batteria in ore.

1. Per inserire il microfono, portate l'interruttore ON-MUTE/PRG-OFF (19) in posizione "ON".

Il LED di controllo (20) passa al verde. Sul display viene visualizzata la rimanente capacité della batteria in ore.

4.2.2 Tecnica microfonica

Un microfono per canto vi offre diverse possibilità di variare il suono della vostra voce riproduotto dall'impianto di sonorizzazione.

Osservate per favore i seguenti avvertimenti per poter impiegare il vostro trasmettitore a mano HT 450 in modo ottimale.

- Distanza microfonica ed effetto di prossimità

Vedi fig. 13 a pagina vi.

Fondamente, la Vostra voce guidnera in pienezza e morbidezza in funzione della vicinanza tra le labbra ed il microfono; ad una maggior distanza dal microfono si produce invece uno spettro acustico di maggior riverbero e più distante, poiché viene esaltata l'acustica dell'ambiente.

Potrete quindi conferire alla Vostra因为你 un suono aggressivo, neutro o caretzevole, semplicamente modificando la distanza dal microfono.

L'effetto di prossimità si produce nella zona di immediata prossimità alla fonte sonora meno di 5 cm) e provoca una forte esaltazione dei bassi. Può conferire magiore voluminosità alla voce oppure un suono intimo, marcato dalle tonalitàasse.

Angolo di incidenza del suono

Vedi fig. 13 a pagina vi.

Cantate lateramente rispetto al microfono o al di sopra del microfono. In tal modo otterrete un suono equilibrato e naturale.

Se investe il microfono con la voce direttamente da davanti, trasmettereste nel canto anche i rumori connessi alla respirazione, e i suoni occlusivi (p, t) e sibilanti (s, sc) verrebbero esaltati in maniera innatura.

- Reazione

Vedi fig. 14 a pagina vi.

La reazione è determinata dal fatto che il suono emesso dall'amplificatore viene in parte ripreso dal microfono che lo reinvia, amplificato, all'altoparlante. A partire da un determinato volume ("limite di reazione") quello segnale da luogo, in un dato qual modo, ad un circolo vizioso, per cui il fischio emesso dall'impianto si intensifica sempre più e può essere arrestato solo diminuendo il volume.

La massima sicurezza antireazione si ottiene posizionando le casse PA davanti ai microfoni, vale a dire lateramente sul margine anteriore del palco. Se usate altoparlanti monitor, non punctate il vostro microfono mai direttamente sui monitor o sugli altoparlanti dell'impianto di sonorizzazione.

La reazione può essere causataanche da risonanze (determine dall'acustica dell'ambiente),in particolare nella gamma di frequenze Bassa, indirettamente quindi dall'effetto di prossimità. In questi casi spesso è sufficiente augmentare la distance dal microfono per interrompere la reazione.

Coro di accompagnamento

Vedi fig. 15 a pagina vi.

1. Non lasciate mai cantare più di due personne per microfono.
2. Mantenete un angolo di incidenza del suono di massimo 35^

Il microfono è molto insensible al suono che entra di lato. Se i due vocalisti cantano verso il microfono da un angolo maggiore di 35^ , dovreste regolare il livello del canale microfonico in modo tale che il pericolò di feedback diventerebbe troppo grande.

Il Presence Boost Adapter PB 1000 (montato nel trasmettitore a mano HT 450/C) ottimizza l'intelligibilità del parlato grazie all'enfatizzazione della sensibilità di circa 5 dB, tra 5 kHz e 9 kHz.

Il Polar Pattern Converter PPC 1000 (accessorio opzionale per il HT 450/C) trasforma la caratteristica cardioide del microfono in una caratteristica ipercardiode. Il microfono diventa casi meno sensibile al suono che arrivava dai lati il che è divantaggio quando sul palco usate altoparlanti monitor.

Note: Per poter montare il PPC 1000, dovete prima sfilare l'adattatore Presence Boost PB 1000.

1. Svitate la cappa a griglia.
2. Sfilate il PB 1000/PPC 1000 alla capsula microfonica girandolo leggermente (a).
3. Infilate il PPC 1000/PB 1000, girandolo leggermente, sulla capsula microfonica fino all'arresto (b).

Importante: Quando,inflate o sfilate il PPC 1000/PB 1000 assicurate la capsula microfonica nella sua sospensione elastica in gomma (frecce) con la mano per non strappare involutamente la capsula alla sua sospensione.

4.2.3 PB 1000 e PPC 1000 (HT 450/C)

• Come sfilare/montare il PB 1000 e il PPC 1000

a) Come sfilare il PB 1000
b) Come montare il PPC 1000

1. Portate l'interrutto ON-MUTE/PRG-OFF (19) in posizione "MUTE/PRG" (posizione media).

2. Se siete passati da "OFF" a "MUTE/PRG":
   Le componenti audio e RF del trasmettitore sono disattivate, il LED di controllo (20) rimane scuro. Il ricevitatore a raggi infrarossi del trasmettitore è attenuato. Il trasmettitore si trova nel modo di programmazione, per poter regolare la frequenza e la sensibilità d'ingresso.
   Sul display vengono visualizzati:
   Frequenza in MHz - Frequenza come preset - "Prg IR", successivement l'indicazione cambia tra il preset momentaneamente preregolato e "Prg IR".

3. Se siete passati da "ON" a "MUTE/PRG":

Il microfono è silenziato, il LED di controlo (20) passa da verde a rosso. Il ricevitore a raggi infrarossi del trasmettitore è disattivato. Poiché la frequenza portante continua ad essere trasmessa, nel ricevitore non si formano rumori disturanti.

Sul display vengono visualizzati alternativamente: Frequenza come preset - rimanente capacità della batteria in ore.

Per insere il microfono, portate l'interruttore ON-MUTE/PRG-OFF (19) in positioning "ON".
Il LED di controllo (20) passa al verde. Sul display viene visualizzata la rimanente capacitéa della batteria in ore.

L'opzionale interrottore Mute esterno vi permette di silanziare il trasmettitore ancche quando gli elementi di dato non sono accessibili o solo dificilmente accessibili.

1. Inserite il cavo (1) dell'interruttore Mute esterno nella presa REMOTE MUTE (2) del trasmettitore.
2. Inserite l'interruttore Mute esterno in una tasca della giacca o della camicia oppure fissate l'interruttore sulla cintura servendovi di un clip da cintura.
3. Per silenziare il microfono, premete il pulsante dell'interruttore MUTE esterno. Il pulsante scatta. Il LED di controllo diventa roso.

4. Per reinserire il microfono, premete un'altra volta il pulsante dell'interruttore MUTE esterno. Il LED di controlo diventa verde.

5. Inserite il connettore fatto in dotazione (3) nella presa REMOTE MUTE (2) disposa sul trasmettitore da tasca.
   L'interruttore ON-MUTE/PRG-OFF del trasmettitore da tasca è bloccato elettronically. Non potete più silenziare il microfono inavvertamente.

6. Per riattivare l'interruttore ON-MUTE/PRG-OFF, sfilate il connettore finto (3) alla presa REMOTE MUTE (2).

7. Fissate il microfono sul clip di fissaggio H 40/1 o sulla spilla di fissaggio H 41/1, come descripto nelle istruzioni per l'uso del microfono.

8. Fissate il microfono sull'abbigliamento, il più vicino possibile alla bocca. Il pericolò di feedback è tanto più inferiore quanto più vicino è il microfono alla bocca!
9. Fate attenzione ad orientare il microfono in direzione della bocca dell'utente.

Le istruzioni per l'uso di quosti due microfoni headset AKG sono contente nelle istruzioni per l'uso del rispetto microfono.

4.3 Trasmettitore da tasca PT 450

4.3.1 Come silenziare

il microfono

Vedi fig. 4 a pagina iii.

4.3.1 Interruttore Mute esterno opzionale

Vedi fig. 16 a pagina vi.

4.3.2 Come bloccare l'interru-tore ON-MUTE-OFF

Vedi fig. 17 a pagina vi.

4.3.3 Tecnica microfonica

• Microfoni lavalier

C 417 L, CK 55 L

• Microfoni headset C 520 L e C 555 L

5 Pulizia

Tutte le superfici del ricevitore e dei trasmettitori possono venir pulite, di quando in quando,enza problemi con un panno morbido umidificato di acqua.

Difetto		Possible causa	Rimedi
Nessun suono.		1. L'alimentatore di rete non è collegato al ricevitore o alla presa di rete.2. Il ricevitore è disinserito.3. Il ricevitore non è collegato al mixer o all' amplificatore.4. Il microfono o lo strumento non è collegato al trasmettitore da tasca.5. Trasmettitore regolato su una frequenza diversa da quella del ricevitore.6. Trasmettitore disinserito oppure interruttor MUTE in posizione "MUTE".7. Le batterie non sono inserte correttamente nel trasmettitore.8. Le batterie / l'accumulatore del trasmettoto- rere sono/e scariche/o.9. Il trasmettitore è troppo lontano dal ricevitore o il livello SQUELCH è troppo alto.10.Ostacoli tra ricevitore e trasmettitore.11.Nessun collegamento a vista tra trasmetti- tore e ricevitore.12.II ricevitore è troppo vicino ad oggetti metallici.13.La versione Preset del trasmettitore e del ricevitore non coincidono.	1. Collegare l'alimentatore di rete al ricevitore e collegarlo alla rete.2. Attivare il ricevitore col tasto POWER.3. Collegare l'uscita del ricevitore all'ingresso del mixer o dell' amplificatore.4. Collegare il microfono o lo strumento all'in-gresso audio del trasmettitore da tasca.5. Regolare il trasmettitore sulla stessa fre-quenza del ricevitore.6. Inserire il trasmettitore o portare l'interrut- tore MUTE in posizione 'ON'.7. Reinserire le batterie nel comparto batterie in corrispondenza dei segni di polarità (+/-).8. Inserire nuove batterie nel trasmettitore / ricaricare l'accumulatore.9. Avvicinarsi di più al ricevitore o ridurre il ricevi- tore.10. Eliminare gli ostacoli.11.Evitare i punti dai quali non si vede il ricevi- tore.12. Eliminare gli oggetti che causano il distur- bo o positizio il ricevitore più lontano.13.Controllare la versione Preset del trasmetti- tore e del ricevitore.
Ronzii, rumori, segnali indesiderati.		1. Posizione dell'antenna2. Disturbi provocati da altri impianti senza filo, da tv, radio, apparentechi radiotelefonici o apparentechi elettrici difettosi o installazio- ni elettriche difettose.	1. Posizionare il ricevitore in un altre punto.2. Disattivare apparentechi difettosi o apparentec- chi che provocano disturbi o regolare un'altra frequenza portante su ricevitore e trasmettitore; far controllare l'installazione elettrica.
Distorsioni.		1. GAIN sul trasmettitore è portato troppo in alto o troppo in basso.2. Disturbi provocati da altri impianti senza filo, da tv, radio, apparentechio radiotelefonici- ci o apparentechi elettrici difettosi o installazioni elettriche difettose.	1. Portare GAIN sul trasmettitore indietro o in avanti in modo che le distorsioni scom- paiano.2. Disattivare gli apparentechi difettosi o gli apparentechi che provocano disturbi o regolare un'altra frequenza portante su ricevito- re e trasmettitore; far controllare le installazioni elettriche.
Brevi dropout in alcune zone del Campo d'azione.		Posizione dell'antenna.	Posizionare il ricevitore in un altre punto. Se i dropout persistono, marcare i punti critici ed evitari.
Annunci errors		Error	Rimedi
Solo ricevitore	ERR.-SYS<	Non si possonoambiare le regolazioni delle frequenze.	1. Disinserire il ricevitore e reinserirlo dopo circa 10 secondi.2. Se I'errore non è rimEDIATI, rivolgetevi al vs. punto service AKG.
	ERR.-PRE<	Errore nel preset prescelto.	1. Continuare ad usare il preset finora preregolo.2. Scegliere un preset ricercaerra.3. Se I'errore si verifica spesso, rivolgetevi al vs. punto service AKG.
	TXBand	1. La gamma delle frequenze del trasmettitore non è identica a quella del ricevitore.2. La potenza di trasmissione è troppo alta/troppo bassa.	1. Usare un trasmettitore con la gamma delle frequenze del ricevitore.2. Usare un trasmettitore con una potenza di trasmissione più alta/più bassa.
Trasmettitore e ricevitore	ERR.-USR<	L'ultima regolazione non può venir caricata.	1. Regolare di nuovo la frequenza e il livello squelch.2. Se I'errore si verifica spesso, rivolgetevi al vs. punto service AKG.
	ERR.-RF<	Errore PLL. (Il ricevitore non si più sincro-nizzare sulla frequenza preregolata.)	1. Regolare un'altra frequenza.2. Se I'errore si verifica di nuovo, rivolgetevi al vs. punto service AKG.
	ERR.-IR<	Trasmissione infrarossa fallita.	Il sensore infrarasso del trasmettitore va PDT.
Annunci errorsi		Errori	Rimedi
Solo trasmettatore	>- h<	1. Il trasmettitore non più riconoscere le bat-terie/gli accumulatoratiori inseriti.2. Il trasmettitore è stato attivato quando era in corso la carica nell'apparecchio di carica.	1. Togliere l'accumulatore/la batteria daltrasmettitore e reinserirlo/la dopo circa5 secondi.2. Togliere il trasmettitore dall'apparecchio di carica, spegnerlo e ricominciare la carica.(Vedianche le istruzioni per l'uso della sta-zione di carica CU 400.)
	>ChArGE<(solo quando gestito con accumulatorati)	Il nuovo accumulatoratore inserito non è com-pletamente carico.	1. Caricare il trasmettitore nella stazione di carica CU 400.2. Togliere l'accumulatore daltrasmettitore e inserire una nuova batteria o un accumula-tore completamente carico.

7 Dati tecnici

SR 450

Gamma delle frequenza portanti	650-680, 680-710, 720-750, 760-790, 790-820, 835-862 e 863-865 MHz
Tipo di modulazione	FM
Gamma di frequenze audio	35 - 20.000 Hz
Fattore di distorsione armonica	tip. <0,3 %
Rapporto segnale/rumore	120 dB (A)
Uscite audio	XLR bilanciata e 6,3 mm jack sbilanciata, livello XLR regolabile tra -30 e 0 dBm
Dimensioni	200 x 190 x 44 mm
Peso	972 g

HT 450

Gamma delle frequenze portanti	650-680, 680-710, 720-750, 760-790, 790-820, 835-862 e 863-865 MHz
Tipo di modulazione	FM
Gamma di frequenze audio	35 - 20.000 Hz
Fattore di distorsione armonica	tip. <0,7 % a deviazione nominale /1 kHz
Rapporto segnale/rumore	120 dB (A)
Potenza di trasmissione	mass. 50 mW (ERP)
Durata d'esercizio	tip. 6 ore con batteria da 1,5 V dimensione AA o tip. 8 ore con accumulatorate da 1,2 V-NiMH, 2100 mAh, dimensione AA
Dimensioni	229 x ø mass. 52,5 mm
Peso netto	220 g

PT 450

Gamma delle frequenze portanti	650-680, 680-710, 720-750, 760-790, 790-820, 835-862 e 863-865 MHz
Tipio di modulazione	FM
Gamma di frequenze audio	35 - 20.000 Hz
Fattore di distorsione armonica	tip. <0,7 % a deviazione nominale /1 kHz
Rapporto segnale/rumore	120 dB (A)
Potenza di trasmissione	mass. 50 mW (ERP)
Durata d'esercizio	tip. 6 ore con batteria da 1,5 V dimensione AA o tip. 8 ore con accumulator da 1,2 V-NiMH, 2100 mAh, dimensione AA
Dimensioni	60 x 73,5 x 30 mm
Peso netto	90 g

Questo prodotto corrisponde alle norme elencate nella dichiarazione di conformità, che è disponibile al site http://www.akg.com oppure all'indirizzo email [e-mail].

!Note importante!

Com h e i selezione o primo carac-tere.
