AVVERTENZE DI SICUREZZA

La ringraziamo per aver acquistato il nostro prodotto. La preghiamo di leggere attentamente le seguenti istruzioni e di seguirle per evitare eventuali danni. Si declina ogni responsabilità per danni derivati da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo.

• Il dispositivo deve essere installato in un locale ben ventilato e nel rispetto delle norme applicabili.
• Prima dell'installazione assicurarsi che l'alimentazione di gas ed elettrica corrisponda ai dati forniti sulla targhetta del dispositivo.
• Se il dispositivo viene installato su barche o roulotte, non utilizzarlo per riscaldare l'ambiente.
• Il condotto del gas e il cavo d'alimentazione devono essere montati in modo da non entrare in contatto con componenti del dispositivo.
• Il dispositivo va installato da un tecnico qualificato.
  • Le condizioni di adattamento per questo dispositivo sono indicate sulla targhetta.
• Rimuovere tutti i materiali d'imballaggio prima di utilizzare il dispositivo.
• Controllare la presenza di eventuali danni dovuti al trasporto dopo aver disimballato il dispositivo e assicurarsi che il cavo d'alimentazione non sia danneggiato. Se si notano danni, contattare il servizio di assistenza prima di montare il dispositivo.
• Materiali e mobili intorno al dispositivo devono poter tollerare una temperatura minima superiore di 85 °C rispetto alla temperatura ambiente della stanza in cui si trova il dispositivo.
• Se la fiamma del dispositivo viene spenta involontariamente, spegnere il bruciatore e non riaccenderlo per qualche minuto.
• L'utilizzo di un fornello a gas comporta la formazione di vapore e calore nel locale in cui viene utilizzato. Assicurarsi che la cucina sia ben ventilata: lasciare aperte le aperture di ventilazione naturale o installare un sistema di ventilazione meccanico (cappa aspirante).
• In caso di utilizzi frequenti del dispositivo può essere necessaria una maggiore ventilazione del locale, ad esempio aprendo una finestra o aumentando il livello di potenza della cappa aspirante (se presente).
  • Non permettere ai bambini di giocare con il dispositivo o nelle sue vicinanze.
• Il dispositivo diventa estremamente caldo durante l'utilizzo.
• Tenere i bambini lontano dal dispositivo fino a quando si è raffreddato.
• Questo dispositivo può essere utilizzato solo da persone adulte.
• I bambini possono causarsi lesioni tirando giù dal dispositivo pentole o padelle.
• Questo dispositivo non deve essere utilizzato da bambini e persone con limitate capacità fisiche o psichiche o con conoscenze ed esperienza insufficienti, a meno che non siano stati sorvegliati o guidati da una persona responsabile del loro controllo che possa garantire un utilizzo sicuro.
  • Utilizzare il dispositivo solo per preparare alimenti.

• Non modificare in alcun modo il dispositivo. I fornelli non devono essere utilizzati con timer esterni o telecomandi separati.

• Non utilizzare il dispositivo se è entrato in contatto con acqua e non utilizzarlo con le mani bagnate.

• Le superfici di cottura del dispositivo diventano bollenti durante l'utilizzo. Seguire tutte le procedure di sicurezza.
• Non indossare abiti lunghi mentre si cucina e assicurarsi che strofinacci da cucina, ecc. non entrino in contatto con le fiamme per evitare che prendano fuoco.
  • Non lasciare il dispositivo incustodito mentre è in funzione.
• Non utilizzare padelle storte o instabili per evitare che cadano o si rovescino causando incidenti.
• Non utilizzare o conservare materiali facilmente infiammabili nei mobili che si trovano nelle immediate vicinanze del fornello.
• Il calore può compromettere il cibo facilmente deteriorabile, gli oggetti di plastica e i gas e non vanno conservati sopra o sotto il dispositivo.
  • Non spruzzare gas nei pressi del dispositivo mentre è in funzione.
• Assicurarsi che tutte le manopole siano in posizione '' quando il dispositivo non viene utilizzato.
• Questo dispositivo è adatto solo per cucinare in contesti casalinghi. Non può essere utilizzato per scopi industriali o commerciali.
• In caso di utilizzi intensi e prolungati del dispositivo può essere necessaria una maggiore ventilazione del locale, ad esempio aprendo una finestra o aumentando il livello di potenza della cappa aspirante (se presente)
• Utilizzare presine termoresistenti quando si maneggiano pentole e padelle bollenti.
• Assicurarsi che le presine non diventino umide o bagnate, altrimenti il calore viene trasmesso più velocemente dal materiale correndo il rischio di ustionarsi.
• Accendere il bruciatore solo dopo averci posizionato sopra la pentola o la padella. Non scaldare pentole o padelle vuote.
  • Non collocare oggetti di plastica o alluminio sul dispositivo.
• Se si utilizzano altri dispositivi elettrici assicurarsi che il cavo non entri in contatto con la superficie di cottura.
• Se avete organi artificiali, come ad esempio un cuore artificiale, consultare un medico prima di utilizzare il dispositivo.
• Non utilizzare stracci, carta da cucina o altri materiali simili al posto di una presina. Questi materiali possono prendere fuoco facilmente e causare incendi.
• Se si utilizzano stoviglie di vetro assicurarsi che siano adatte all'utilizzo sui fornelli. Se la superficie di vetro si crepa, spegnere il dispositivo per evitare folgorazioni.
• Per ridurre al minimo il rischio di incendio e ustione e per evitare di cuocere eccessivamente gli alimenti, girare le pentole/padelle in modo che i manici siano rivolti sul bordo o al centro del fornello e che non si trovino sopra un altro bruciatore.

• Spegnere sempre il bruciatore prima di togliere le pentole.
  • Non lasciare incustoditi gli alimenti che vengono fritti a fiamma alta.
  • Riscaldare olio e grasso lentamente e tenerli sotto controllo.

• Gli alimenti che vengono fritti devono essere il più asciutti possibile. Il ghiaccio sugli alimenti surgelati o l'umidità sugli alimenti freschi possono causare la formazione di bolle nel grasso e conseguenti spruzzi dalla padella.

• Non cercare mai di spostare una padella con grasso bollente, in particolare una friggitrice. Attendere fino al completo raffreddamento del grasso.

10036335

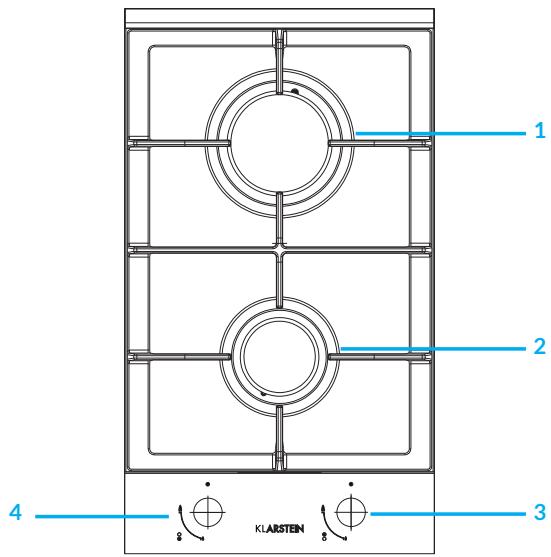

1 Ruciatore wok a tre anelli
2 Bruciatore

1 Bruciatore wok
2 Bruciatore semi-rapido
3 Manopola per il bruciatore rapido (sopra)
4 Manopola per il bruciatore semi-rapido (sotto)

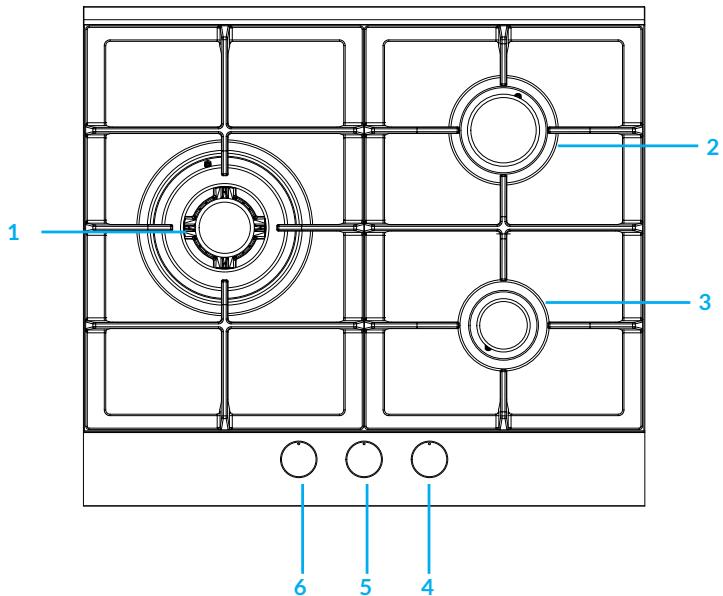

1 Bruciatore wok a tre anelli
2 Bruciatore semi-rapido
3 Bruciatore semi-rapido
4 Manopola per il bruciatore ausiliario (in basso a destra)
5 Manopola per il bruciatore semi-rapido (in altro a destra)
6 Manopola per il bruciatore wok (destra)

1 Bruciatore wok a tre anelli
2 Bruciatore ausiliario
3 Manopola per il bruciatore ausiliario (in basso a destra)
4 Manopola per il bruciatore wok (in alto a destra)
5 Manopola per il bruciatore semi-rapido (in basso a sinistra)
6 Manopola per il bruciatore semi-rapido (in alto a sinistra)
7 Bruciatore semi-rapido
8 Bruciatore rapido

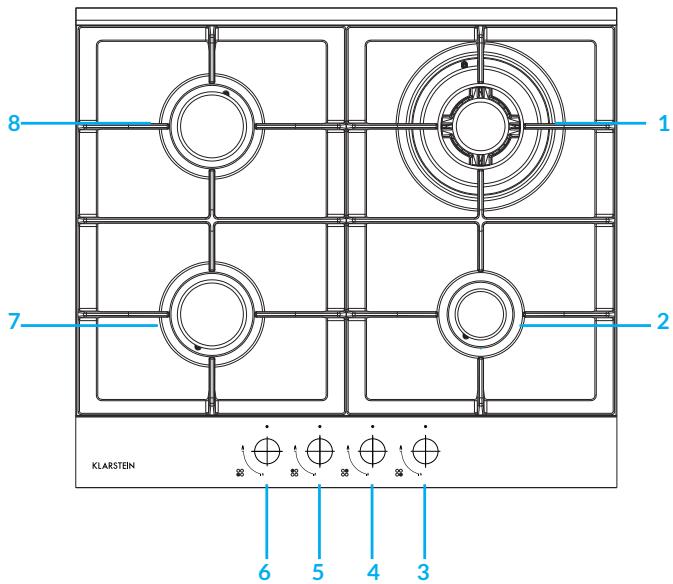

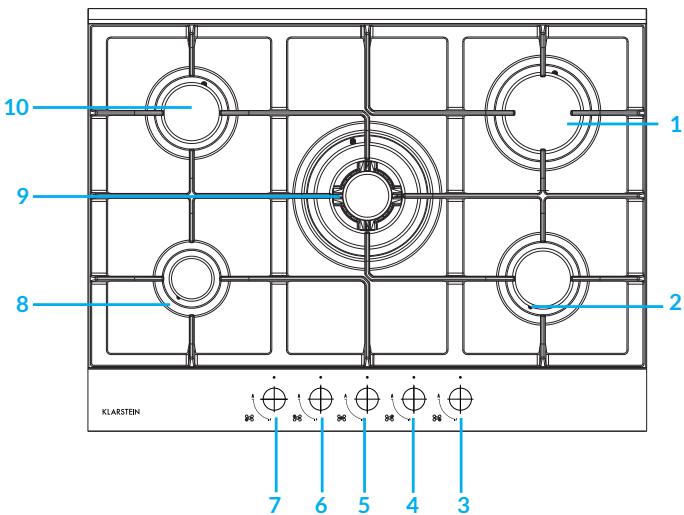

1 Bruciatore rapido
2 Bruciatore semi-rapido
3 Manopola per il bruciatore semi-rapido (in basso a destra)
4 Manopola per il bruciatore rapido (in alto a destra)
5 Manopola per il bruciatore wok (in centro)
6 Manopola per il bruciatore semi-rapido (in alto a sinistra)
7 Manopola per il bruciatore ausiliario (in basso a sinistra)
8 Bruciatore ausiliario
9 Bruciatore wok a tre anelli
10 Bruciatore semi-rapido

MESSA IN FUNZIONE E UTILIZZO

La posizione dei relativi bruciatori viene indicata su ogni manopola.

Bruciatore a gas

I bruciatori si differenziano per la dimensione e la potenza. Scegliere il bruciatore in base al diametro del pentolame utilizzato. È possibile regolare il bruciatore con la relativa manopola tramite le seguenti impostazioni.

	SPENTO
	ALTO
	BASSO

E' valido solo sui modelli equipaggiati con un dispositivo di sicurezza

Tenere premuta la manopola per circa 6 secondi finché la fiamma non si è accesa e riscaldata.

E' valido solo sui modelli equipaggiati con un piezo elettrico

Premere il piezo elettrico che indica il simbolo raffigurante una stella. Poi premere la relativa manopola e girarla in senso antiorario nella posizione "Alto".

Come accendere un bruciatore

Premere la relativa manopola e girarla in senso antiorario nella posizione "Alto". Tenerla premuta finché il bruciatore si accende.

ATTENZIONE

Pericolo di incendio e di esplosione! Se la fiamma si spegne accidentalmente, girare la manopola in posizione "Off". Attendere almeno 1 minuto prima di riaccendere il bruciatore.

Come spegnere un bruciatore

Girare la manopola in senso orario fino alla fine (dovrebbe trovarsi sull'impostazione " -").

Avvertenze sulle corrette modalità d'uso

Per ottenere la miglior prestazione seguire le seguenti linee guida generali: per ogni bruciatore utilizzare il pentolame appropriato (vedi tabella) per evitare che la fiamma raggiunga il bordo della pentola o della padella.

Utilizzare sempre pentolame con base piatta e lasciare il coperchio sulla pentola.

Se il contenuto bolle, girare la manopola su "Basso".

Bruciatore	Diametro del pentolame
Bruciatore ausiliario	10-14 cm
Bruciatore semi-rapido	16-20 cm
Bruciatore rapido	22-24 cm
Bruciatore wok a tre anelli	24-26 cm

Per identificare il tipo di bruciatore fare riferimento alle versioni nel capitolo "Specifiche dei bruciatori e degli ugelli".

Come scegliere la fiamma giusta

Se il bruciatore è regolato correttamente, la fiamma dovrebbe essere azzurra, mentre quella interna chiara. L'intensità della fiamma dipende dalla posizione della relativa manopola.

Bruciatore acceso, fiamma grande

Bruciatore acceso, fiamma piccola

Bruciatore spento

Impostare la fiamma grande durante la fase iniziale della cottura per cuocere velocemente gli alimenti. Non appena stanno per cuocersi, ridurre l'intensità della fiamma. È possibile passare dalla fiamma grande a quella minima senza passaggi intermedi.

È vietato passare in continuazione dalle posizioni "Off" a "Alto". Se si utilizza il fornello correttamente, si configurano i parametri esattamente e si usa il pentolame adatto, è possibile risparmiare molta energia. Il risparmio energetico si suddivide nel modo seguente:

• Fino al 60 % di risparmio utilizzando le stoviglie adatte,
- Fino al 60 % di risparmio utilizzando il fornello correttamente e scegliendo la dimensione della fiamma adatta.

Il presupposto per un funzionamento efficace e a risparmio energetico del fornello a gas è che i bruciatori (in particolare le aperture delle fiamme e gli ugelli) devono essere sempre puliti.

PULIZIA E MANUTENZIONE

Staccare la spina dalla presa prima di pulire o eseguire lavori di manutenzione sul dispositivo (incluso funzionamento a pile).

Per allungare la vita del fornello a gas, è necessario eseguire una pulizia accurata, profonda e regolare. Rispettare i seguenti punti:

• Le parti smaltate e il pannello di vetro vanno lavati con acqua calda senza usare polvere abrasiva o sostanze corrosive che potrebbero danneggiarli.
• Le parti rimovibili come il bruciatore vanno lavati in genere con acqua calda e sapone. Assicurarsi di rimuovere sostanze secche che si sono attaccate.
• Pulire con cura e regolarmente l'estremità del dispositivo di accensione automatico e assicurarsi che continui a funzionare normalmente.
• Il pannello di copertura d'acciaio inox e altri pezzi d'acciaio possono macchiarsi se entrano in contatto con acqua altamente calcarea o con detergenti corrosivi (contenenti fosforo). Per allungare la vita del fornello consigliamo di sciacquare accuratamente questi pezzi con acqua e di lasciarli asciugare all'aria. È consigliabile rimuovere subito le sostanze versate.
• Dopo l'uso pulire con un panno umido la superficie del fornello per rimuovere polvere o resti di cibo. La superficie di vetro va lavata regolarmente con acqua calda e non con detergenti corrosivi.
• Prima di tutto bisogna rimuovere i resti di cibo o i grassi con un raschietto (non fornito in dotazione).

Pulire la superficie del fornello ancora calda con un detersivo adatto e dello scottex. Dopodiché strofinare con un panno umido la superficie e asciugarla. Rimuovere immediatamente dalla superficie pellicole di alluminio fuse, oggetti di plastica, zucchero o generi alimentari contenenti alte quantità di zucchero. Pulire la superficie ancora calda con un raschietto e una pellicola trasparente per evitare che si applichi ancora più sporcizia sulla superficie, che in questo modo viene protetta da danni causati da generi alimentari contenenti molto zucchero.

Non utilizzare spugne abrasive, detersivi o detergenti aggressivi (come gli spray per forno e gli smacchiatori). Si consiglia di pulire il supporto per padella finché è ancora caldo. Togliere il supporto dal fornello e metterlo nel lavandino. Rimuovere prima i resti di cibo o il grasso per poi risciacquare il supporto con acqua dopo che si è raffreddato.

Come lubrificare le valvole del gas

Con il passare del tempo le valvole del gas possono incollarsi e risulta difficile accenderle e spegnerle. In questo caso bisogna prima pulire e poi lubrificare il lato interno della valvola.

NOTA: questo procedimento va eseguito da un tecnico autorizzato dal produttore.

RISOLUZIONE DEI PROBLEMI

Il bruciatore non si accende oppure la fiamma non è distribuita uniformemente attorno al bruciatore.	Le aperture del gas attorno al bruciatore sono bloccate.Le parti mobili del bruciatore non sono state ben fissate.La superficie del fornello è esposta a una forte corrente d'aria.
La fiamma non si estende sul bruciatore con termoelemento.	La manopola non viene premuta in dentro correttamente.La manopola viene premuta troppo brevemente e il termoelemento non fa in tempo ad attivarsi.Le aperture del gas sono bloccate nell'area del termoelemento.
La fiamma si spegne quando si gira la manopola in posizione "basso".	Le aperture del gas sono bloccate.La superficie del fornello è esposta a una forte corrente d'aria.La regolazione minima non è stata impostata correttamente (vedi capitolo "Regolazione minima").
Il pentolame non è stabile.	La base del pentolame non è piatta.Il pentolame non è stato posizionato al centro del bruciatore.Il supporto della pentola è stato sistemato al rovescio sulla superficie del fornello.

INSTALLAZIONE

Le seguenti istruzioni sono rivolte all'installatore cosicché le procedure di montaggio e di manutenzione possano essere eseguite in modo professionale ed esperto.

Posizionamento del fornello a gas

- Installare e utilizzare il fornello a gas esclusivamente in ambienti ben aerati. Seguire scrupolosamente le seguenti istruzioni:

1. La stanza deve essere attrezzata con un sistema di aspirazione che devia fumo e gas dal locale. Ciò deve avvenire tramite una cappa aspirante o uno sfiato elettrico.

In un camino o in una canna fumaria ramificata (esclusivamente per fornelli).

Direttamente verso l'esterno

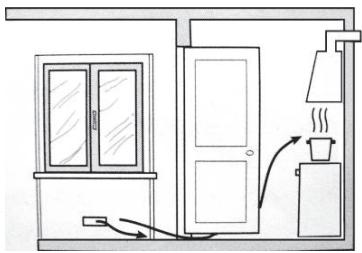

1. La stanza deve essere abilitata per l'afflusso d'aria, designato per una combustione corretta. La portata d'aria non deve essere minore di 2 m3/h per kW di potenza installata. L'aria affluisce dall'esterno attraverso un canale, il cui diametro interno deve essere almeno di 100 cm2 e non deve mai bloccarsi.

I fornelli a gas, che non sono muniti di dispositivi di sicurezza, devono disporre di un'aerazione con il doppio del volume per evitare che la fiamma si spenga per sbaglio, ad esempio almeno 200 cm2 (vedi figura). In alternativa la stanza può venire aerata tramite i locali adiacenti che sono provvisti di canali di ventilazione verso l'esterno. I locali adiacenti possono essere aree comuni o camere da letto, in quanto non sussiste il rischio di incendio (vedi figura).

Esempio per fori di ventilazione

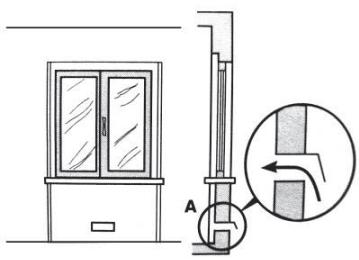

Ingrandimento del foro di ventilazione tra finestra e pavimento.

1. Un uso intenso e prolungato del fornello a gas richiede una ventilazione più intensa, ad esempio l'apertura delle finestre o l'aumento della prestazione del sistema d'immissione aria (se presente).
2. I gas liquidi sono più pesanti dell'aria e per questo motivo si depositano verso il basso. I locali, nei quali sono installati serbatoi di gas, devono avere una ventilazione verso l'esterno per evitare una fuoriuscita di gas.

Come installare un fornello a gas da incasso

I piani cottura sono costruiti con un grado di protezione dal surriscaldamento. Si può installare il dispositivo vicino a credenze, che però non devono essere più alte del fornello. Per un'installazione corretta osservare le seguenti misure precauzionali:

1. E' possibile installare il fornello in cucina, sala da pranzo, camera da letto o soggiorno, ma non in bagno o nella doccia.
2. I mobili che si trovano vicino al dispositivo e sono più alti della piastra del fornello, devono essere collocati a una distanza di almeno 110 mm dal bordo della piastra.
3. I pensili che si trovano vicino a una cappa aspirante, vanno appesi a un'altezza di almeno 420 mm (figura 5).

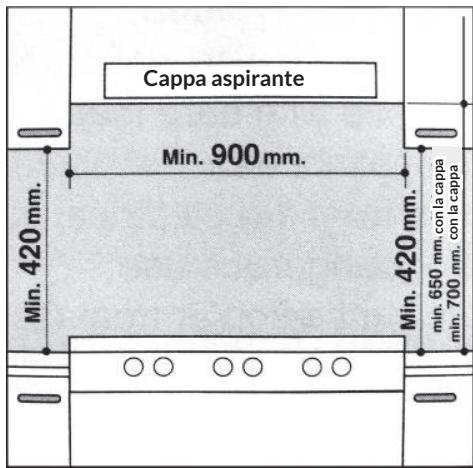

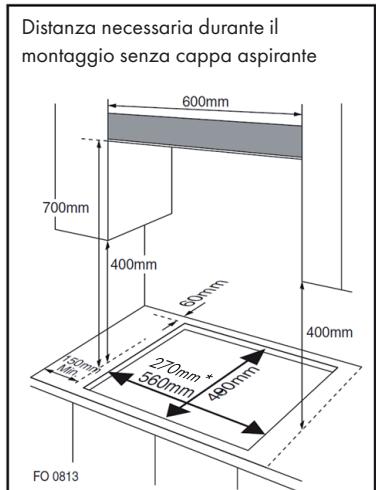

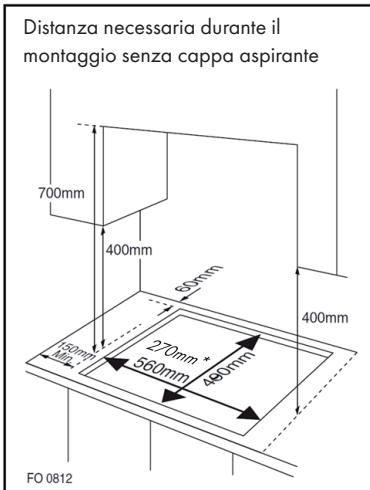

1. Installare il fornello direttamente sotto a un pensile a una distanza di almeno 700 mm dalla piastra di cottura come da figura C.
2. Per collocare la piastra di cottura vicino al piano di lavoro sono previsti dispositivi di fissaggio (ganci, viti) aventi uno spessore da 20 a 40 mm (vedi figura 6).

* Dimensioni di installazione per il modello a 1 y 2 zone.

Posizione del gancio per fornello A=20 mm

Posizione del gancio per fornello A=30 mm

Posizione del gancio per fornello A=40 mm
NOTA : utilizzare esclusivamente i ganci forniti in dotazione!

1. Se il fornello a gas non viene installato sopra un forno da incasso, bisogna inserire un pannello di legno per l'isolamento, che deve distare almeno 20 mm dal lato inferiore del piano cottura.

NOTA: : il forno da incasso va collocato su due listelli di legno durante l'installazione del piano cottura. La distanza tra il pannello di giunzione e il retro del forno deve comportare almeno 45 x 560 mm.

Quando si installa un piano cottura su un forno da incasso senza ventilazione forzata, assicurarsi che siano presenti delle entrate e uscite per l'aria per aerare sufficientemente l'interno della credenza.

Allacciamento del gas

Il fornello deve essere collegato all'erogazione del gas da un tecnico qualificato. Durante l'installazione è importante montare un rubinetto omologato per scollegare l'erogazione del gas dal piano cottura, in modo tale che poi risulti più facile smontarlo o eseguire manutenzioni. Il collegamento del piano cottura alla conduttura del gas o al gas liquido deve avvenire seguendo le disposizioni vigenti e non prima di essersi assicurati che è adatto al tipo di gas da utilizzare. In caso contrario bisogna seguire le istruzioni riportate nel capitolo "Adattamento a diversi tipi di gas". In caso di allacciamento al gas liquido tramite un serbatoio, bisogna usare dei regolatori di pressione che soddisfino le disposizioni vigenti.

NOTA: per motivi di sicurezza e per regolare correttamente il consumo di gas e allungare la vita del piano cottura, assicurarsi che la pressione del gas corrisponda ai dati riportati nella tabella 1 "Specifiche dei bruciatori e degli ugelli".

Allacciamento a una conduttura non flessibile (di rame o d'acciaio)

• L'allacciamento alla sorgente del gas deve avvenire in modo tale che non ci sia elettricità in nessuna parte del fornello.
• Il piano cottura è munito di un collegamento regolabile a "L" e di una guarnizione per l'erogazione del gas.
• Smontare il raccordo e sostituire la guarnizione.
• Il collegamento per l'erogazione del gas al piano cottura è un cilindro filettato da 1/2 .

Allacciamento a un tubo flessibile d'acciaio

• L'allacciamento per l'erogazione del gas al piano cottura è provvisto di una filettatura, un collegamento da 1/2 " e un tubo rotondo. Utilizzare solo condutture e guarnizioni che corrispondano alle norme vigenti. La lunghezza massima dei tubi flessibili non deve essere maggiore di 2000 mm.
• Dopo aver eseguito l'allacciamento assicurarsi che il tubo flessibile di metallo non entri in contatto con le parti mobili del dispositivo e che non venga schiacciato.

Controllo della guarnizione

Dopo aver installato il fornello assicurarsi che tutti i raccordi siano ben stretti. Eseguire una prova di tenuta con una soluzione a base di acqua e sapone e non con fiamme libere.

Come stabilire una connessione elettrica

Il piano cottura è provvisto di un condotto elettrico a tre poli, disposto per l'utilizzo di corrente alternata. Tutte le informazioni sono reperibili sulla targhetta, che si trova sotto al piano cottura. Il cavo di messa a terra si riconosce dal colore verde-giallo.

Durante l'installazione sopra un forno elettrico da incasso, gli allacciamenti elettrici per il piano cottura e il forno devono essere indipendenti non solo per motivi di sicurezza, ma devono anche poter essere rimossi senza problemi.

Allacciamento elettrico del fornello a gas

Montare il cavo d'alimentazione con una spina standard dalla potenza indicata sulla targhetta o allacciarlo direttamente alla rete elettrica. Se si opta per quest'ultima opzione bisogna montare un interruttore a 1 polo tra il piano cottura e la rete con un'apertura minima di 3 mm tra i contatti conformemente alle disposizioni di sicurezza vigenti (il cavo di messa a terra non deve essere interrotto dall'interruttore). Posare il cavo d'alimentazione in modo tale che non raggiunga in nessuna posizione una temperatura superiore ai 50 °C rispetto a quella ambiente.

Prima dell'allacciamento effettivo assicurarsi che:

• il fusibile e il sistema elettrico riescano a sopportare il carico che serve al piano cottura;
• il sistema di erogazione elettrico abbia un collegamento a terra conforme alle normative e disposizioni vigenti;
• la spina o l'interruttore siano facilmente accessibili.

NOTA: i cavi della linea principale sono contrassegnati con i seguenti colori:

• Verde e giallo - messa a terra
- Blu - neutro
- Marrone - fase

Dato che i colori dei cavi nella linea principale probabilmente non corrispondono alla codifica dei colori che contraddistinguono i collegamenti nella spina, bisogna proseguire nel modo seguente:

• Collegare il cavo giallo-verde al morsetto contrassegnato da "E" dai colori verde o verde e giallo.
• Collegare il cavo marrone al morsetto contrassegnato da "L" o dal colore rosso.
• Collegare il cavo blu al morsetto contrassegnato da "N" o dal colore nero.

TABELLA 1: Specifiche dei bruciatori e degli ugelli

	G20		G30
Bruciatore	Immissione di calore (kW)	Dimensioni dell'ugello (1/100 mm)	Immissione di calore (kW)	Dimensioni dell'ugello (1/100 mm)
Bruciatore ausiliario	1,0	71	1,0	45
Bruciatore semi-rapido	1,8	97	1,8	59
Bruciatore rapido	2,4	110	2,4	67
Bruciatore wok	3,4	125	3,4	82
Pressione dell'erogazione del gas	20 mbar		50 mbar

A 15 °C e 1013 mbar - gas asciutto

P.C.I.G20	37.78 MJ/m3	P.C.I.G25.1	32.51 MJ/m3
P.C.I.G25	32.49 MJ/m3	P.C.I.G27	30.98 MJ/m3
P.C.I.G2.350	27.20 MJ/ m3	P.C.I.G30	49.47 MJ/Kg

Dopo aver adattato il fornello a un altro tipo di gas, assicurarsi di aver applicato sul fornello un'etichetta con la relativa denominazione.

TABELLA 2: Conversione di una fonte di gas

Bruciatore	Fiamma	Conversione da gas liquido (GPL) a gas metano	Conversione da gas metano a gas liquido (GPL)
Bruciatore semi-rapido	Fiamma completa	Sostituire l’ugello del bruciatore secondo i requisiti indicati nella tabella 1	Sostituire l’ugello del bruciatore secondo i requisiti indicati nella tabella 1
	Fiamma minima	Allentare il mandrino di regolazione (vedi figura sottostante) e aggiustare la fiamma.	Allentare il mandrino di regolazione (vedi figura sottostante) e aggiustare la fiamma.

Regolazione della ventola

Per regolare la ventola basta girare la manopola del bruciatore in posizione fiamma minima.

Rimuovere la manopola e regolare la fiamma con un piccolo cacciavite (vedi figura sottostante).

Per controllare la fiamma: riscaldare il bruciatore con la fiamma al massimo per 10 minuti. Dopodiché girare la manopola in posizione fiamma minima. La fiamma non deve né spegnersi né muoversi in direzione dell'ugello. Se invece si spegne o si muove in direzione dell'ugello, significa che le valvole vanno regolate nuovamente.

TABELLA 3: Adattamento a diversi tipi di gas

Bruciatore	Tipo di gas	Pres-sione	Ugello	Immissione calore nominale				Riduzione entrata calore
		mbar	∅	g/h	l/h	kW	kcal/h	kW	kcal/h
Bruciatore ausiliario	Gas naturale G20	20	71	-	95	1,0	860	0,40	344
	Butano G30	30	52	72,6	-	1,0	860	0,40	344
		37	47	72,6	-	1,0	860	0,40	344
		50	45	72,6	-	1,0	860	0,40	344
Bruciatore semi-rapido	Gas naturale G20	20	97	-	171	1,8	1548	0,60	516
	Butano G30	30	67	130,8	-	1,8	1548	0,60	516
		37	64	130,8	-	1,8	1548	0,60	516
		50	59	130,8	-	1,8	1548	0,60	516
Bruciatore rapido	Gas naturale G20	20	110	-	228	2,4	2064	0,90	774
	Butano G30	30	77	174	-	2,4	2064	0,90	774
		37	73	174	-	2,4	2064	0,90	774
		50	67	174	-	2,4	2064	0,90	774
Bruciatore wok	Gas naturale G20	20	125	-	323	3,4	2924	1,50	1290
	Butano G30	30	93	247	-	3,4	2924	1,50	1290
		37	88	247	-	3,4	2924	1,50	1290
		50	82	247	-	3,4	2924	1,50	1290

TABELLA 4: Fonti di gas e tabelle comparative nazionali

Gas	Paese	Pressione d'erogazione del gas
I3+(28-30/37)	BE, CH, CY, CZ, ES, FR, GB, GR, IE, IT, LT, LU, LV, PT, SK, SI.	G30 butano a 28-30 mbar e G31 propano a 37 mbar
I3B/P(30)	BG, CY, DK, EE, FI, FR, GB, HU, HR, IT, IS, LT, LU, MT , NL, NO, RO,SE, SI, SK, TR.	G30 butano e G31 propano a 30 mbar
I3B/P(37)	PL	G30 butano e G31 propano a 37 mbar
I3B/P(50)	AT, CH, DE, SK	G30 butano e G31 propano a 50 mbar
I3P(37)	BE, CH, CY, CZ, IT, ES, FR, GR, GB, HR, LT, NL, PT, SK, IE, SI.	G31 Propano a 37 mbar
I2H	AT, BG, CH, CY, CZ, DK, EE, ES, FR, FI, GR, GB, HR, HU, IS, IE, IT, LU, LV, LT, NO, PT, RO, SK, SI, SE, TR.	G20 a 20 mbar
I2E	DE, LU, PL	G20 a 20/25 mbar
I2E+	BE, FR	G20/G25 a 20/25 mbar
I2EK	NL	G25.3 a 25 mbar
I2ELS	PL	G20 a 20 mbar y G2.350 a 13 mbar
I2ELW	PL	G20/G27 a 20 mbar
I2HS	HU	G20/G25.1 a 25 mbar
II2H3+	CH, CZ, ES, GB, GR, IE, IT, LT, PT, SK	G20 a 20 mbar, G30 butano a 28-30 mbar e G31 propano a 37 mbar
II2E3B/P	RO	G20 a 20 mbar, G30 butano y G31 propano a 30 mbar
II2E3B/P	DE	G20 a 20 mbar, G30 butano y G31 propano a 50 mbar
II2HS3B/P	HU	G20/G25.l a 25 mbar, G30 butano e G31 propano a 30 mbar
II2ELWLS3B/P	PL	G20/G27 a 20 mbar, G2.350 a 13 mbar, G30 butano e G31 propano a 37 mbar
II2ELL3B/P	DE	G20/G25 a 20 mbar, G30 butano e G31 propano a 50 mbar

Identificazione del modello	10036335
Tipo di piano cottura	Piano cottura a gas
Numero di bruciatori	--	--	1	--
	Simbolo	Bruciatore	Valore	Unità
Efficacia energetica di ogni bruciatore	EE gas burner	Bruciatore wok	57,05	%
		Bruciatore rapido	--	%
		Bruciatore normale	--	%
		Bruciatore ausiliario	n.d.	%
Efficacia energetica del piano cottura a gas	EE gas hob		57,05	%

Identificazione del modello	10034968
Tipo di piano cottura	Piano cottura a gas
Numero di bruciatori	--	--	2	--
	Simbolo	Bruciatore	Valore	Unità
Efficacia energetica di ogni bruciatore	EE gas burner	Bruciatore wok	--	%
		Bruciatore rapido	54,74	%
		Bruciatore normale	57,61	%
		Bruciatore ausiliario	n.d.	%
Efficacia energetica del piano cottura a gas	EE gas hob		56,18	%

Identificazione del modello	10034969
Tipo di piano cottura	Piano cottura a gas
Numero di bruciatori	--	--	4	--
	Simbolo	Bruciatore	Valore	Unità
Efficacia energetica di ogni bruciatore	EE gas burner	Bruciatore wok	57,05	%
		Bruciatore rapido	54,74	%
		Bruciatore normale	57,61	%
		Bruciatore ausiliario	n.d.	%
Efficacia energetica del piano cottura a gas	EE gas hob		57,42	%
Identificazione del modello	10034970
Tipo di piano cottura	Piano cottura a gas
Numero di bruciatori	--	--	5	--
	Simbolo	Bruciatore	Valore	Unità
Efficacia energetica di ogni bruciatore	EE gas burner	Bruciatore wok	57,05	%
		Bruciatore rapido	54,74	%
		Bruciatore normale	57,61	%
		Bruciatore ausiliario	n.d.	%
Efficacia energetica del piano cottura a gas	EE gas hob		56,75	%

Identificazione del modello	10037804
Tipo di piano cottura	Piano cottura a gas
Numero di bruciatori	--	--	3	--
	Simbolo	Bruciatore	Valore	Unità
Efficacia energetica di ogni bruciatore	EE gas burner	Bruciatore wok	57,05	%
		Bruciatore rapido	n.d.	%
		Bruciatore normale	57,61	%
		Bruciatore ausiliario	n.d.	%
Efficacia energetica del piano cottura a gas	EE gas hob		57,33	%

AVVISO DI SMALTIMENTO

Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sulla confezione segnala che questi prodotti non possono essere smaltiti con i rifiuti normali e devono essere portati a un punto di raccolta di dispositivi elettrici ed elettronici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persone da possibili conseguenze negative. Informazioni riguardanti il riciclo e lo smaltimento di questi prodotti si ottengono presso l'amministrazione locale oppure il servizio di gestione dei rifiuti domestici.

Il prodotto contiene batterie. Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di batterie, non possono essere smaltite con i normali rifiuti domestici. Preghiamo di informarvi sulle regolamentazioni vigenti sullo smaltimento delle batterie. Grazie al corretto smaltimento dei vecchi dispositivi si tutela l'ambiente e la salute delle persone da conseguenze negative.

Importatore per la Gran Bretagna:
