MANUALE UTENTE SWITCH 10/100 À 24 PORTS #F5D5131EA24 BELKIN

Per augmentare il numero delle porte della rete

User Manual
Manuel de l'utilisateur
Benutzerhandbuch
Handleiding
Manual del usuario
Manuale utente

F5D5131-16

F5D5131-24

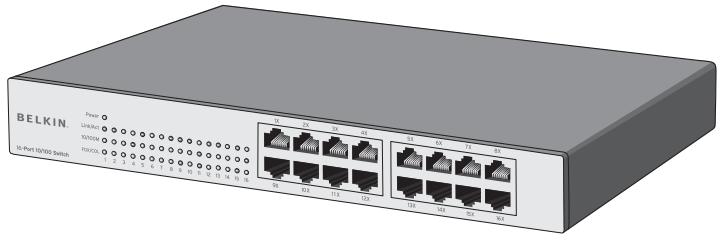

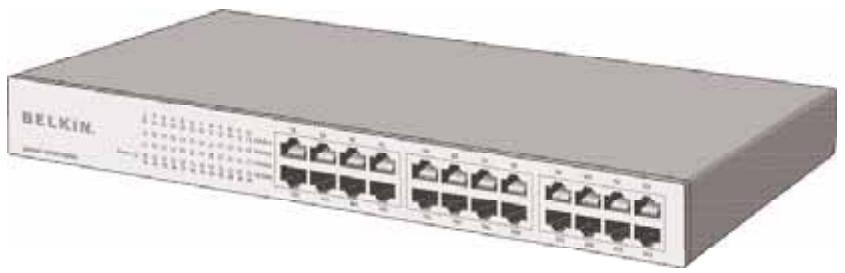

16-Port 10/100 Switch 24-Port 10/100 Switch

Per augmentare il numero delle parte della rete

INDICE

Introduzione

Caratteristica 1
La confezione include 1
Distanze tra cavi 1
Standard consigliati per il cablaggio 1
Dimensioni fisiche 1

Informazioni sullo switch

Indicatori LED sul pannello frontale 2

Collegamento dei dispositivi di rete allo switch

Collegamento dello switch ai computer 4
Collegamento dello switch ad un altro switch 4

Collocazione dello Switch

Collocazione su una superficie piana 5
Collocazione su rack da 19 pollici 5

Risoluzione delle anomalie 6

Informazioni 7

Complimenti per avere acquistato quello prodotto di qualità Belkin per lavorare in rete. Gli Switch Belkin a 16 e 24 porte vi permettono di aumento disponibile il numero delle porte della rete existente a 10/100.

Ogni switch è stato progettato per offrir une convenienza compatta ed è provvisto di telao in metallo resistente che può essere collocato sulla scrivania, attaccato a parete o inserto nel rack da 19 pollici grazie al kit per il montaggio sul rack in dotazione. Tutte le porte offrono l'autonegoziatione tra reti da 10 e 1000 Mbps es scelgono automaticamente se usare un cavo diretto o uno intrecciato —, casi non vi dovrete più preoccupare di che tipo di cavo usare. Gli Switch Belkin a 16 e 24 porte sono compatibili con la maggior parte dei sistemi operativi e offrono trasferimenti a velocità di rete Fast Ethernet sensa rischio di erre.

Caratteristica

• Porte Ethernet 10/100Mbps ad alta velocità

• 16 porte (Switch 10/100 a 16 porte Belkin F5D5131-16)

• 24 porte (Switch 10/100 a 24 porte Belkin F5D5131-24)

Standard

• IEEE 802.3u 100Base-Tx

• IEEE 802.3 10Base-T

• 1 tlao, da essere posizionato sulla scrivania, a parete o sul rack da 19 pollici

• Alimentatore di corrente interno (100-240VCA/50-60Hz entrata universale)
• Portecollegamento automatico MDI/MDIX
  Autonegoziatione tra 10 e 100 Mbps su tutte le porte
  Autonegoziatione full e half duplex su tutte le porte
• Rilevamento delle collisionsi su tutte le porte
• IEEE 802.3x controlo di flusso pause in modalità full-duplex
• Controllo di flusso Back-pressure in modalità half-duplex
• Supporta fino a 2000 indirizzi MAC(F5D5131-16), o 4000 indirizzi MAC (F5D5131-24)
• Viene fornito con una garanzia a vita Belkin ed assistenza technique gratuite, 24 ore su 24

La confezione include

• Switch 10/100 a 16 Porte Belkin o Switch 10/100 a 24 Porte Belkin
• Cavo di alimentazione CA - Kit per l'installazione su rack da 19 pollici
• Quattro piedini adesivi in gomma per l'installazione su scrivania
• Manuale utente

Distanze tra cavi

100m

Standard consigliati per il cablaggio

• Categoria 5

Dimensioni fisiche

Switch 10/100 a 16 porte (274 X 166 X 43 mm)

Switch 10/100 a 24 porte (440 x 172 x 43mm)

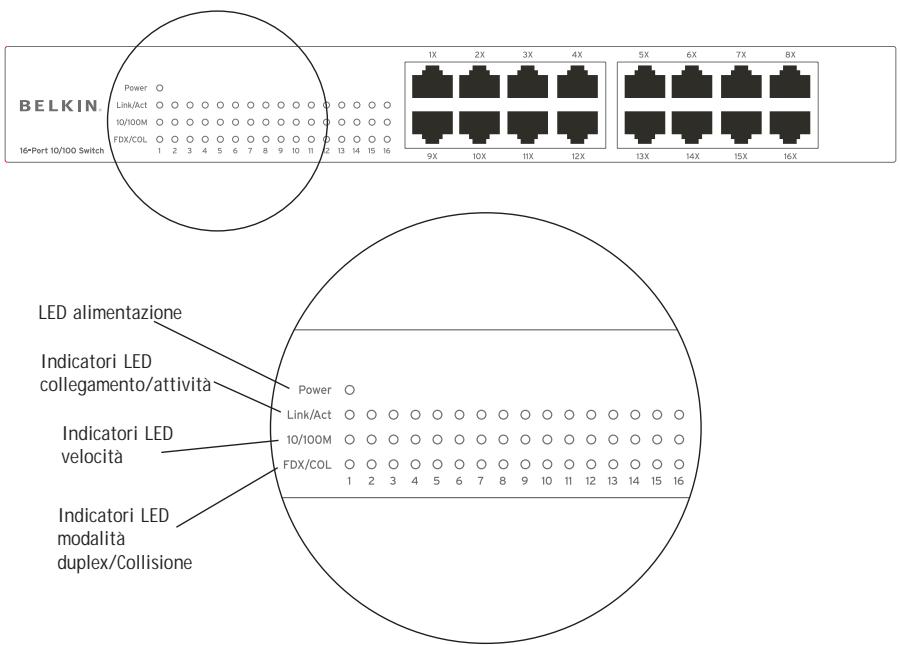

Indicatori LED sul pannello frontale

Lo switch F5D5131-16 ha tre file di indicatori LED che offrono informazioni sull'attività della connessione, la velocità e la modalità duplex.

Switch 10/100 a 16 porte (F5D5131-16)

LED alimentazione

• Verde - lo Switch funziona normalmente
• Spento - lo Switch non è alimentato

Indicatore LED collegamento e attività (Link/Act)

• Verde fisso — è stato stabilito un collegamento valido
• Verde lampeggiante - si stanno trasferendo e ricevendo dati
• SpentoNon è stato stabilito alcun collegamento

LED velocità (10/100M)

• Verde fisso - funzionamento a 100Mbps
• Spento- funzionamento a 10Mbps

Indicatori LED modalita duplex/Collisione (FDX/COL)

• Verde fisso — è stato stabilito un collegamento full-duplex sulla porta
• Spento — è stato stabilito un collegamento half-duplex sulla porta
• Verde lampeggiante - Spento- si stanno verificando delle collisionsi sulla porta in Modalità half-duplex

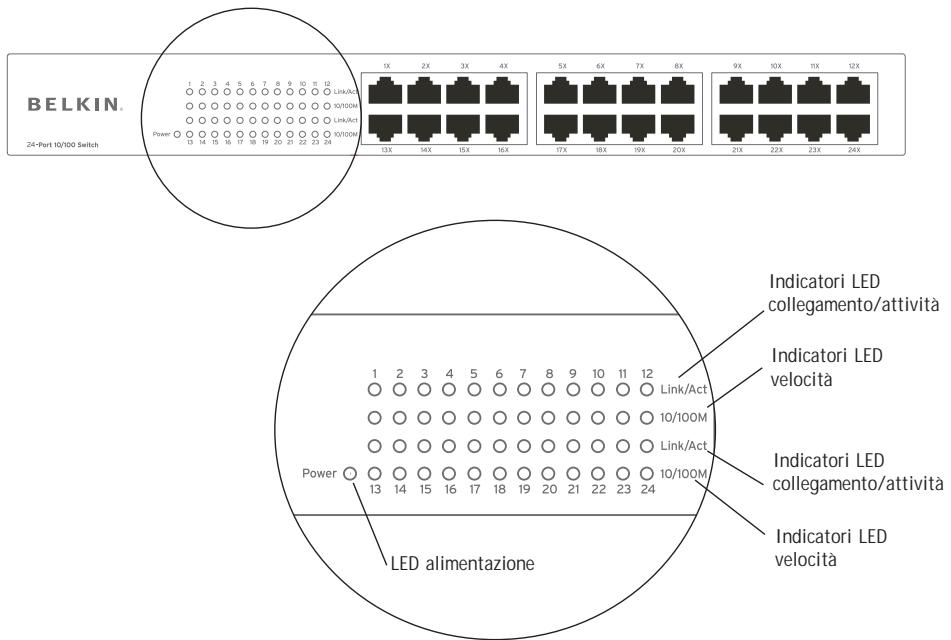

Indicatori LED sul pannello frontale

Lo switch F5D5131-24 ha due file di indicatori LED che offrono informazioni sulla velocità della connessione, l'attività e la modalità duplex.

Switch 10/100 a 24 porte (F5D5131-24)

LED alimentazione

• Verde - lo Switch funziona normalmente
• Spento — lo Switch non è alimentato

Indicatori LED collegamento e attività (Link/Act)

• Verde fisso — è stato stabilito un collegamento
• Verde lampeggiante - si stanno trasferendo e ricevendo dati
• Spento - Non è stato stabilito alcun collegamento

LED velocità (10/100M)

• Verde fisso - funzionamento a 100Mbps
• Spento- funzionamento a 10Mbps

Collegamento dello switch ai computer

1.Spegnere tutti gli apparecchi.
2. Collegare un cavo Ethernet tra le schede di interfaccia di rete di agli computer ed una delle porte numerate sul pannello anteriore dello switch.
3. Tutte le porte dello switch sono in grado di scegliere automaticamente la modalità, se full o half duplex, in modo da permettere agli utenti di collegare dispositivi di rete 10/100Base-T.
4. Inserire il cavo dell'adattatore di corrente nella rispettiva presa sul retro dello switch, quando inserire l'adattatore nella fonte di alimentazione (presa a muro o altre prese di alimentazione).

Collegamento dello switch ad un'alto switch

1. Collegare un cavo Ethernet 10/100 tra una delle porte numerate sul pannello frontale dello switch ed una delle porte numerate sull'altro switch al quale ci si sta collegando.
2. Tutte le porte dello switch sono in grado di scegliere automaticamente la modalità, se full o half duplex, in modo da permettereagli utenti di collegare switch o hub di rete 10/100Base-T.
3. Tutte le porte supportano le funzioni MDI e MDIX. Quando si effettuano collegamenti a Cascata o si collegano switch e hub, l'utente cui usare indifferentemente un cavo incrociato o diretto.

Importante: Quando si collegano due switch tra di loro, usare un solo cavo. Se si usano vari cavi, si potrebbero verificare degli arresti che potrebbero causare delle collisionsi. Ciò causerà una scarsa prestazione delle rete.

Gli switch possono essere collocati su una superficie pianà, a parete o su rack da 19 pollici.

Collocazione su una superficie piana

1. Attaccare i quattro piedini in gomma in dotazione alla base dello switch nei punti che sono chiaramente segnati su ognuno dei quattro angoli.
2. Accertarsi che lo switch sia posizzonato in una zona in cui vi sia un'adeguata ventilazione.
3. Appoggiarlo su una superficie piano.

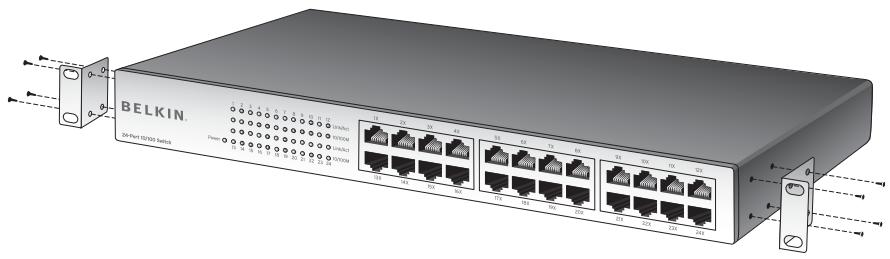

Collocazione su rack da 19 pollici

1. Quando lo switchiene montato su rack, non attaccare i quattro piedini in gomma allo switch. Segia fosso rati attaccati, toglierli.

1. Attaccare la staffa di montaggio su agli lato dello switch, servendosi delle viti incluse.
2. Posizione are lo switch sul rack ed allineare i buchi della staffa di montaggio con quali correspondenti del rack.
3. Avvitare le viti di uomini staffa di montaggio sul rack.

RISOLUZIONE DELLE ANOMALIE

Per ulteriori informazioni riguardo all'installazione del prodotto, visitare www.belkin.com/networking o chiamare il numero verde per l'assistenza tecnica.

Prima di chiamare

Se possibile, accendere il sistema prima di chiamare l'Assistenza Tecnica Belkin e chiamare da un Telefono vicino allo switch. Durante la chiamata potrebbero chiedervi informazioni dettagliate.

Dichiarazione FCC

DICIARAZIONE DI CONFORMITA CON LE LEGGI FCC PER LA COMPATIBILITA' ELETTRAMAGNETICA

Noi sottoscritti, Belkin Corporation, con sede al 501 West Walnut Street, Compton, CA 90220, dichiariamo fatto la mia responsabilità che i prodotti, F5D5131-16 F5D5131-24

ai quali esta dichiarazione fa riferimento, sono conformi all'art. 15 delle norme FCC. Bisognà rispetto le seguenti condizioni d'uso: (1) il dispositivo non deve causare interferenze dannose e (2) il dispositivo deve accettare qualsiasi interferenza ricevuta, comprese eventuali interferenze che possano causare un funzionamento anomalo.

Dichiarazione di conformità CE

Noi sottoscritti, Belkin Corporation, dichiariamo molto la nostra piena responsabilità che i prodotti F5D5131-16 e F5D5131-24, ai quali esta dichiarazione fa riferimento, è realizzato in conformità allo Standard delle Emissioni EN550022 e alla Norma di Immunità EN550024, nonchéagli standard LVD EN610003-2 e EN61000-3-3.

ICES (F5D5131-16)

Questo apparecchio digitale di classe B è conforme allo standard canadese ICES-003. Cet appeareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

ICES (F5D5131-24)

Questo apparecchio digitale di classe B è conforme allo standard canadese ICES-003. Cet appeareil numérique de la classe A est conforme à la norme NMB-003 du Canada.

Garanzia a vita sul prodotto della Belkin Corporation

La Belkin Corporation garantisce a vita quello prodotto da eventuali difetti di materiale e lavorazione. Qualora venisse rilevata un'anomalia, Belkin provedera, a propria discrezione, a riparare o sostuire il prodottoattività, a condizione cheesso sa restituito entro il periodo di garanzia, con le spese di trasporto prepagate, al rivenditore Belkin autorizzato da cui è stato acquistato. PotrebbeVenire richiesta la prova di acquisto.

Questa garanzia non sareValida nel caso il prodotto sia stato danneggiato accidentamente, per abuso, uso non corretto o non conforme, qualora sia stato modificato perché il permesso scritto di Belkin, o nel caso il numero di serie Belkin fosse stato cancellato o reso illeggibile.

LA GARANZIA ED I RIMEDI DI CUI SOPRA PREVALGONO SU QUALSIASI ALTRO ACCORDO, SIA ORALE CHE SCRITTO, ESPRESSO O IMPLICITO. BELKIN DECLINA SPECIFICATAMENTE QUALSIASI OBBLIGO DI GARANZIA IMPLICITO COMPRESE, SENZA LIMITI, LE GARANZIE DI COMMERCIABILITA O IDONEITA AD UN PARTICOLARE SCODO.

Nessun rivenditore, agente o dipendente Belkin e autorizzato ad apportare modifiche, ampliamenti o aggiuante alla presente garanzia. BELKIN DECLINA QUALSIASI RESPONSABILITA PER EVENTUALI DANNI SPECIALI, ACCIDENTALI, DIRETTI O INDIRETTI IMPUTABILI AD UN'EVENTUALE VIOLAZIONE DELLA GARANZIA O IN BASE A QUALSIASI ALTRA TEORIA LEGALE, COMPRESI, MA NON SOLO, I CASI DI MANCATO GUADAGNO, INATTIVITA, DANNI O RIPROGRAMMAZIONE O RIPRODUZIONE DI PROGRAMMI O DATI MEMORIZZATI O UTILIZZATI CON I PRODOTTI BELKIN.

Alcuni Stati non consentono l'esclusione o la limitazione delle garanzie implicite o della responsabilità per i danni accidentali, pertanto i limiti di esclusione di cui sopra potrebbero non fare al caso vostro. Questa garanzia consente di godere di diritti legali specifici ed eventuali altri diritti che possono variate di stato in stato.
