MANUALE UTENTE SATA II EXPRESSCARD #F5U239 BELKIN

Per aggiungere al laptop una porta seriale ATA II utilizzando la tecnologia ExpressCard

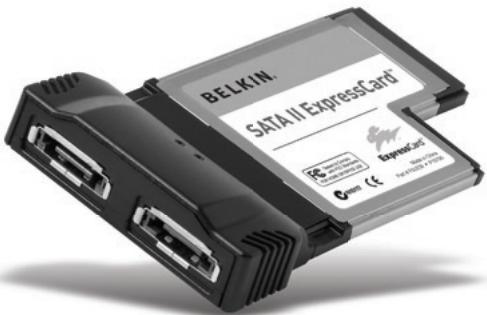

BELKIM SATAI ExpressCard R G C Optics GE

User Manual, Manuel de l'utilisateur, Benutzerhandbuch, Handleiding, Manual del usuario, Manuale d'uso

Per aggiungere al laptop una porta seriale ATA II utilizzando la tecnologia ExpressCard

1. Introduzione 65
   Specifiche.... 66
   Requisiti del sistema.... 67
   Contenuto della confezione 67
2. Installazione dell'hardware 68
3. Verifica dell'installazione 69
4. Risoluzione delle anomalie ..... 70-71
5. Informazioni....72-73

Grazie per aver acquistato la scheda ExpressCard SATA II di Belkin. Questa scheda ExpressCard è una soluzione rapida e conveniente per tutti coloro che desiderano aggiungere al proprio laptop delle porte seriali ATA con una maggiore larghezza di banda e con i nuovi standard di interconnessione ExpressCard I/O.

Perché ExpressCard?

ExpressCard, lo standard che sostituirà il CardBus, raggiunge velocità di trasferimento dati quattro volte superiore rispetto a quelle attuali. Questo si traduce nella possibilità di scaricare musica e film più velocemente, e di avere un accesso immediato alle periferiche di archiviazione di massa.

Una scheda ExpressCard è la soluzione ideale per scaricare video dalla videocamera al disco fisso in quanto consente di vedere il filmato durante il download senza rallentare o bloccare le funzioni del computer. ExpressCard è una tecnologia all'avanguardia che consente al computer di raggiungere velocità di elaborazione superiori rispetto a molti dispositivi senza nessun rischio di incompatibilità. Questo significa che, installando oggi una scheda ExpressCard, il vostro computer non avrà bisogno di aggiornamenti per molti altri anni.

Vi preghiamo di leggere attentamente questo manuale d'uso in modo che possiate comprendere bene tutte le funzionalità di una scheda ExpressCard SATA II di Belkin.

Vantaggi

• Confome alle specifiche di base PCI Express, standard 1.1
• Velocità effettiva di trasferimento di 2,5 Gbps con PCI Express x1
• Conforme alle specifiche di modulo ExpressCard di 34 mm
• Aggiunge 2 porte esterne seriali ATA indipendenti
• Conforme alle specifiche Serial ATA 1.0
• Velocità di traferimento seriale ATA II fino a 3 Gbps
• Consente di collegare e scollegare delle periferiche senza dover spegnere il computer (hot swap)

Specifiche

• Interfaccia: PCI Express x1
• Modalità: Serial ATA 2
• Controller: Silicon Image Sil 3132
• Tecnologia LCQ (Legacy Command Queuing)
• Tecnologia NCQ (Native Command Queuing)
• Supporta scostamenti per array che non partono da zero (NCQ)
• Funzione di ottimizzazione dati fuori posto (NCQ)
• Commutazione su base FIS con moltiplicatori di porte

Requisiti del sistema

• Laptop con Windows® e uno slot ExpressCard disponibile
• Windows 2000, XP, 2003 Server

Contenuto della confezione

• Scheda ExpressCard SATA II

• Manuale d'uso
  • CD con software di installazione

• Individuare lo slot ExpressCard del laptop.

• Dopo aver acceso il laptop, inserire la scheda ExpressCard nello slot per bus ExpressCard da 54 mm.

Nota bene: non collegare nessun dispositivo alla scheda finché l'installazione del driver non sarà completata.

1. Il nuovo programma di configurazione guidata avvierà e riconoscerà la scheda ExpressCard.

2. Il sistema visualizzerà il messaggio “Trovato nuovo hardware” e lo riconoscerà come “Controller di archiviazione di massa”. Selezionare “Installa da un elenco o da una specifica posizione” e fare clic su “Avanti”.

3. Select “Include this location in the search” and click “Browse” to specify the Serial ATA ExpressCard driver located on the CD (:\Windows 32bit\Driver). Fare clic su “Avanti”. Nota bene: “” rappresenta la lettera corrispondente all’unità CD-ROM in cui si trova il CD: se il CD è nell’unità D, digitare“D:\Windows 32bit\Driver”.

4. Windows installerà automaticamente il driver corretto. Fare clic su "Fine" per completare l'installazione

5. L'installazione è completata e la scheda ExpressCard è pronta per l'uso.

Verificare in “Gestione periferiche” che la scheda ExpressCard sia stata installata correttamente.

1. Cliccare con il tasto destro del mouse su “Risorse del computer” e selezionare “Gestione”.
2. Selezionare la scheda "Gestione periferiche".
3. Fare clic sul segno “+” vicino a “SCSI and RAID controllers”. Nell’elenco “SCSI and RAID controllers” ora figurerà anche una voce per “Silicon Image Sil 3132 SATALink Controller”.

La scheda ExpressCard e dispositivi collegati al computer non funzionano correttamente.

Seguire il seguente procedimento:

1. Verificare che tutti cavi utilizzati siano del tipo giusto e che siano collegati in modo appropriato.
2. Verificare che tutti i dispositivi siano alimentati e collegati alla giusta fonte di alimentazione.
3. Ricollegare i dispositivi collegati in catena che sono stati scollegati per l'installazione. Se queste operazioni non riescono a risolvere il problema, riavviare il computer.
4. Verificare che la scheda ExpressCard sia stata installata correttamente.

Il sistema non ha rilevato la scheda ExpressCard.

1. Verificare che la scheda ExpressCard sia inserita correttamente nello slot ExpressCard da 54 mm. In caso contrario, reinserirla nel modo appropriato.
2. Se la scheda ExpressCard è inserita correttamente, verificare se i connettori dorati sono puliti. In caso contrario, pulire la superficie dei connettori.
3. Seguire la procedura “Verifica dell'installazione” descritta a pagina 5. Se nella scheda “Gestione periferiche” non figura una voce per “Silicon Image Sil 3132 SATALink Controller”, aggiornare il BIOS del computer (contattare il produttore del computer per maggiori informazioni). Se, dopo aver aggiornato il BIOS, il computer continua a non rilevare la scheda ExpressCard, contattare il produttore del computer per ricevere assistenza tecnica.

Non è possibile installare il driver della scheda ExpressCard.

Verificare che il sistema operativo Windows Microsoft abbia installato l'ultimo aggiornamento "Service Pack" (controllare sul sito Internet di Microsoft). È consigliabile aggiornare Windows 2000 con il service pack 4, Windows XP con il service pack 2 e Windows Server 2003 con il service pack 1 (o successivi).

Dichiarazione FCC

DICHIARAZIONE DI CONFORMITÀ ALLE NORMATIVE FCC PER LA COMPATIBILITÀ ELETTROMAGNETICA

Belkin Corporation, con sede al 501 West Walnut Street, Compton, CA 90220, dichiara sotto la propria piena responsabilità che il prodotto, F5U239ea

cui questa dichiarazione fa riferimento, è conforme alla Parte 15 delle norme FCC. Le due condizioni fondamentali per il funzionamento sono le seguenti: (1) il dispositivo non deve causare interferenze dannose e (2) il dispositivo deve accettare qualsiasi interferenza ricevuta, comprese eventuali interferenze che possano causare un funzionamento anomalo.

Dichiarazione di conformità CE

Noi sottoscritti, Belkin Corporation, dichiariamo sotto la nostra piena responsabilità che il prodotto F5U239, cui questa dichiarazione fa riferimento, è realizzato in conformità allo Standard sulle Emissioni Generiche di classe B EN 55022:1998, EN50082-1:1992 e alla Norma di Immunità Generica EN50082-1 1992.

Garazia a vita limitata offerta da Belkin Corporation

Cosa copre questa garanzia.

Belkin Corporation garantisce all'acquirente di questo prodotto Belkin che tale prodotto è esente da difetti di progettazione, montaggio, materiale e lavorazione.

Periodo di copertura della garanzia

Belkin Corporation garantisce questo prodotto per il tutto il suo ciclo di vita.

Provvedimenti contro eventuali problemi

Garanzia sul prodotto

Belkin provvederà a riparare o sostituire gratuitamente, a sua discrezione, qualsiasi prodotto che dovesse risultare difettoso (escluse le spese di trasporto).

Condizioni non coperte dalla garanzia

Tutte le garanzie di cui sopra saranno rese nulle qualora il prodotto Belkin non fosse fornito alla Belkin Corporation per essere sottoposto alle necessarie verifiche dietro espressa richiesta di Belkin e a spese del cliente, oppure nel caso la Belkin Corporation dovesse stabilire che il prodotto non è stato correttamente installato o che sia stato in qualche modo alterato o manomesso. La Garanzia sul prodotto Belkin non copre danni da imputarsi a calamità naturali (tranne i fulmini), tra cui allagamenti o terremoti, da guerre, atti di vandalismo, furti, usura, erosione, assottigliamento, obsolescenza, abusi, danni dovuti ad interferenze di bassa tensione (tra cui parziali oscuramenti o abbassamenti di tensione), programmazione non autorizzata oppure modifiche o alterazioni all'apparecchiatura dell'impianto.

Come usufruire della garanzia

Per usufruire dell'assistenza per il proprio prodotto Belkin, è necessario:

1. Su www.belkin.it potete trovare i numeri di assistenza telefonica. Contattateci con le seguenti informazioni a portata di mano:

a. Il codice del prodotto Belkin.
b. Il luogo di acquisto del prodotto.
c. La data di acquisto del prodotto.
d. Copia della ricevuta originale.

1. Il rappresentante del Servizio Clienti Belkin vi spiegherà come inviare la ricevuta e il prodotto Belkin e come procedere con il reclamo.

Belkin Corporation si riserva il diritto di riesaminare il prodotto Belkin danneggiato. Tutte le spese di spedizione per il prodotto Belkin restituito alla Belkin Corporation sono a carico dell'acquirente. Se Belkin determina, a sua discrezione, che inviare l'apparecchio danneggiato non è pratico, Belkin potrebbe decidere, a sua discrezione di farlo ispezionare e determinare il costo della riparazione. In caso ci fossero delle spese di spedizione per inviare e ricevere l'apparecchio dopo l'ispezione, queste saranno a carico dell'acquirente. Eventuali apparecchi danneggiati dovranno essere mantenuti disponibili per eventuali verifiche fino alla risoluzione della richiesta di indennizzo. Al raggiungimento dell'accordo, Belkin Corporation si riserva il diritto di essere surrogato da eventuali polizze assicurative dell'acquirente.

Indicazioni legali relative alla garanzia

QUESTA GARANZIA FA RIFERIMENTO ALL'ESCLUSIVA GARANZIA DI BELKIN, E NON SONO PREVISTE ALTRE FORME DI GARANZIA, ESPRESSE O IMPLICITE, COMPRESE, AD ECCEZIONE DI QUANTO STABILITO PER SALVAGUARDARE IL CONSUMATORE, LA GARANZIA IMPLICITA DI COMMERCIBILITÀ ED IDONEITÀ A SCOPI PARTICOLARI.

Alcune giurisdizioni non consentono l'esclusione o la limitazione delle garanzie implicite o della responsabilità per i danni accidentali, pertanto i limiti di esclusione di cui sopra potrebbero non fare al caso vostro.

IN NESSUN CASO BELKIN POTRÀ ESSERE CONSIDERATA RESPONSABILE DI ALCUN DANNO DIRETTO, INDIRIZZO, ACCIDENTALE, SPECIFICO O DI ALTRA NATURA (TRA CUI, SENZA ALCUN LIMITE, EVENTUALI DANNI DI MANCATO GUADAGNO, INTERRUZIONE DI ATTIVITÀ, PERDITA DI INFORMAZIONI COMMERCIALI), ANCHE NEL CASO BELKIN FOSSE STATA INFORMATA DELLA POSSIBILITÀ DI TALI DANNI.

Questa garanzia consente di godere di diritti legali specifici e di eventuali altri diritti che possono variare di stato in stato. Alcune giurisdizioni non consentono l'esclusione o la limitazione delle garanzie implicite o della responsabilità per i danni accidentali, pertanto i limiti di esclusione di cui sopra potrebbero non fare al caso vostro.
