MANUALE UTENTE EM-140 DG SIGMA
MULTI FLASH INALÁMBRICO
Grazie per averere acquistato il flash elettronico Sigma FlashMacro EM-140 DG. Le sue elevate prestazioni vi permetteranno di dedicarvi con soddisfazione alle riprese di macrofotografia in autofocus. Leggete attendamente queste istruzioni. Questo flash vi offre tantissime modalità di funzionamento che vi soddisferanno grandamente. Per ottenere le migliorie prestazioni, leggete attendamente questo manuale e quello della fotocamera prima di uso e tenetelo a portata di mano per agli evenienza. Questo flash è esclusivamente dedicato alle fotocamere Canon della serie EOS.
ATTENZIONE
Per evitare danni o ferite a terzi, leggete attendamente il manuale di istruzioni e fate attenzione ai segni di alla rportati di seguito prima di usare il flash. In particolar modo, fate attenzione a questi due segnali:
Attenzione!! Usare quello prodotto nell'inosservanza del presente segnale di pericolo cui causare seri eferite o mettervi in serio pericolo
Attenzione!! Usare quello prodotto nell'inosservanza del presente segnale di pericolo cui causare seri e rite o danni.
Questo denomata punti rilevanti, per i quali attenzione e cautela sono particolarmente richiesti. I sibbolo contiene informazioni su cui che non si delve fare
Attenzione!!
Il flash contiene circuiti ad alto voltaggio. Per evitare di prendere la corrente o di bruciarsi, non cercate di smontare il flash. Se la carrozza è rotta o incrinata, non toccate le parti interne.
Non scattate flash vicinoagli occhi. La luce molto intensa può provocare danni alla vista. Tenete almeno 1 metro di distanza tra il flash e il viso quando fotografiae.
Non toccate il terminale syncro della macchina quando il flash è collegato. Il circuito ad alto voltaggio può causare scosse elettriche.
Non usate la macchina in ambienti con materiali inflammabili, gas, agenti chimici o inflammabili liquidi. C'è il rischio di causare un'esplosione.
Attenzione!!
Non utilizzate altri appearecchi fotografici che non siano della serie Canon Eos. In caso contrario, il flash potrebbe danneggiare i circuiti della macchina.
Questo flash teme l'acqua. Se usato molto pioggia, neve o vicino all'acqua va protetto. Spesso non è possibile riparare componenti interni danneggiati dall'acqua.
Flash e apparecchio fotografico non vanno esposti a urti, polvere, alte temperature e umidità. Questi fattori sono causare malfunzionamento o incendio dell'apparecchiatura.
Quando il flash è sopposto a sbalzi improvisi di temperatura (es. dal freddo di un esterno al caldo di un ambiente interno) più formarsi della condensa. In questei casi, riponete l'attrezzatura in un sacchetto di plastica e non usatela fino a quando non è a temperatura ambiente.
Non riponete il flash in un cassetto o armadietto con naftalina, canfora o altri insetticida. Possono avere un effetto negativo sul suo funzionamento.
Non utilizzate un lucidante, Benzene o altri agente di pulizia per rimuovere sporco o impronte. Pulite solamente con un panno morbido appena inumidito.
Se non intendete usare il flash per un lungo periodo, cercate un luogo asciutto e fresco dove riporlo, preferibilmente con una Buona ventilazione. Fate scattare il flash più volte nell'arco di un mese, affinché mantenga adeguate capacité di funzionamento.
DESCRIZIONE DELLE PARTI
Corpo del flash
-
Torcia flash sinistra
-
Torcia flash destra
3.Luce ausiliaria
4.Fermi di blocco
5.Adattatore per macrofotografia
Unità di controlo
6.Pannello LCD
8.Ghiera blocco della slitta
9.Slitta dei contatti
10.Pulsante MC
11.Pulsante SEL per la selezione dei modi
12.+ pulsante per incremento valori
13.- Pulsante d.
Pento valori 14. Pulsante LAMP
15.Pulsante TEST
- Pulsante LIGHT
17.Pulsante di pronto lampo
18.Interruttore
E' possibile usare quello flash, costruito apposta per gli obiettivi macro (MACRO 50mm F2.8 EX DG, MACRO 105mm F2.8 EX DG, etc.),anche con altri obiettivi,per farlo leggete attendamente le seguenti istruzioni
La parte frontale di molti obietti riota, durante la messa a fuoco, se vi attaccate il flash il meccanismo di messa a fuoco dell'obiettivo potrebbe sforzare e funzionare male. Con quosti obietti usate solamente la messa a fuoco manuale.
Asssieme al flash trovate due anelli adattatori, del diametro di 55mm e 58mm. Se l'obiettivo, al quale volete fissare il flash, ha un diametro diverso, dovete acquistare un altro anello adattatore. Sono disponibili anelli solamente nei diametri 62mm 72mm 77mm.
A seconda della facale dell'obiettivo usato, l'imagine potrebbe risultare vignettata. Fate alcuni scatti di prova, prima di fotografia per davvero.
MODELLI E FUNZIONI
Nonostante quello flash sua equipaggiato con numerous funzioni, talune potrebbero non essere disponibili, a seconda del modello della macchina con la quale viene abbinato. Si raccomanda di accertarsi che il proprio apparecchio fotografico sia tra quelli indicati nell'elenco qui sotto. Si raccomanda inoltre di far riferimento alle spiegazioni di agli singola funzione contenute nel manuale. Se non è specificata alcuna informazione sul modello, significata che quella particolare funzione può utilizzata solo con macchine Eos
| Macchina di tipo A | Fotocamere compatibili E-TTL, e E-TTL II |
| Macchina di tipo B | Tutte le autres Eos tranne quella elencate sopra |
BATTERIA
Questo flash usa quattro pile AA di tipo alcalino o batterie ricaricabili Ni-Cad e Ni-MH. Anche le batterie al Manganese possono essere usate ma hanno una durata più ridotta rispetto alle alcaline. Se la spia di pronto lampo impiega più di 30 secondi ad illuminarsi, le pile vanno sostituite
Per assicurare contatti elettrici ottimali, pulite i terminali delle batterie prima di installarle
Le batterie NiCad non hanno contatti standard. Se le utilizzato, verificate che i contatti delle batterie siano correttamente allocati
Per evitare esplosioni delle batterie, perdite o surriscaldamento, usate quattro batterie nuove della stessa marca. Non mischiate batterie di marche diverse, vecchie e nuove insieme
Non mandate in corto le batterie, non smontatele, non esponetele a fonti di calore o d'energia: potrebbero esplodere. Non ricaricate autre batterie se non quale ricaricabili al Ni-Cd
Se non si utilizza il flash per un periodo prolongato, togliere le batterie per evitare danni o perdite
La funzionalità delle batterie decresce alle basse temperature. Tenete quando le batterie protette quando utilizzate il flash al freddo.

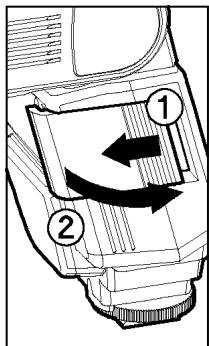

1.Accertatevi che il pulsante d'accensione sia su off,\
quindi facendolo scivolare nel verso indicate alla\
freccia, après il coperchio del vano batterie

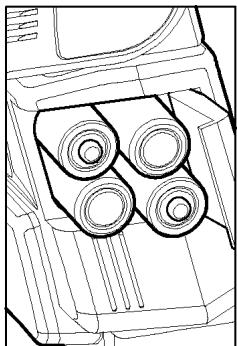

2. Inserite quattro batterie AA nel vano apposto. Accertatevi che i poli + e - sulle batterie corrispondano a quelli segnati all'interno del vano.

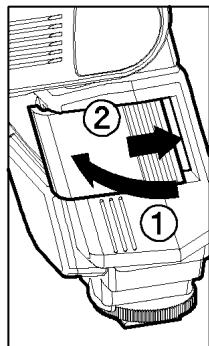

3. Chidete il coperchio
4. Spostate il pulsante d'accensione su ON. Dopo quale secondo la spia di pronto lampo si illuminerà,indicando che il flash è pronto.
5. Per essere sicuri del corretto funzionamento del flash, premere il pulsante test
AUTO POWER OFF
Per risparmiare l'energia delle batterie, il flash si spegne automaticamente quando non viene usato per essere 90 secondi. Per ripristinare il funzionamento, premete il pulsante test oppure quello di scatto della macchina fino a metà. La funzione Auto Power Off non funziona quando il flash è in modalità flash ausiliario a distanza alla fili, flash ausiliario normale e nelle modalità flash prestabiliti
INDICAZIONI D'ERRORE
Se la potenza delle batterie non è sufficiente o c'é un'indicazione di erre tra la macchina e l'unità del flash, la spia che indica l'angolo di copertura del flash lampeggerà sul display LCD. Se ciò avviene, portate l'interruttore acceso/spento su OFF e quando su ON. Se l'indicatore lampeggia ancora, controllate lo stato delle batterie.

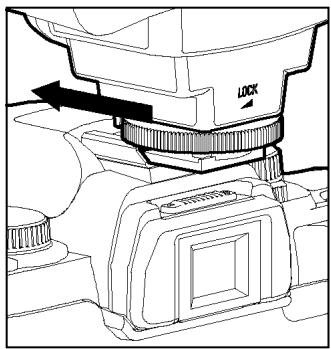

INSERIMENTO DELL'UNITÀ DI CONTROLLO
Accertatevi che il flash sia spento. Inserite quindi la slitta del flash in quella della macchina e ruotate l'anello di bloccaggio saldamente
Quando attaccate o staccate il flash, afferratelo saldamente dal basso per evitare danni all'innesto.
Se il flash incorporeto della macchina è estratto, chiudetelo prima di attaccare l'unità flash esterna

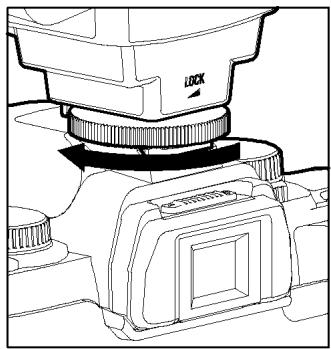

Per rimuovere il flash, ruotate l'anello di anticoraggio in direzione opposta rispetto al segno LOCK, forn a quando si ferma.

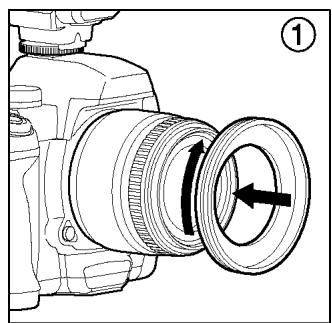

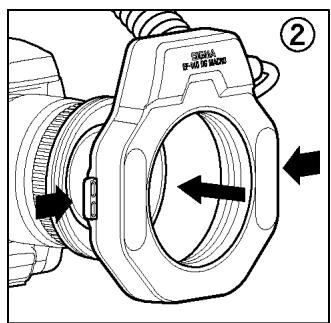

INSERIMENTO DEL FLASH
- Avvitare l'adattatore del FlashMacro alla filettatura della lente frontale
- Premere i pulsanti destro e sinistro e insertire il flash nell'anello adattatore, poi rilasciare i pulsanti
E' possibile regolare la posizione del flash ruotando la montatura
Premere nuovamente sui pulsanti laterali per staccare il flash dall'obiettivo
ILLUMINAZIONE DEL DISPLAY LCD
Quando premete il pulsante LIGHT, il display LCD si illumina per circa 8 secondi. Se premete nuovamente il pulsante LIGHT il display rimane illuminato più a lungo.
ILLUMINATORE AUSILIARIO
Se il pulsante LAMP, sul corpo del flash, viene premuto, s'accende, per circa 20 secondi, un illuminatore ausiliario. Quando si fotografia in ambienti peu illuminati, ciò è molto utile per mettere bene a fuoco il soggetto. Questa funzione è utilissima in tutti quei casi in cui bisogna procedere alla messa a fuoco manuale.
Premendo a metàcorsa il pulsante di scatto della fotocamera la luce ausiliaria si spegne
In modalità TTL AUTO, la macchina emette la quantità di luce necessaria per una esposizione corretta del soggetto.
Macchine di tipo A possono usfuquire del funzionamento in modalità ETTL. Macchine di tipo B posso n o usfuquire del funzionamento in modalità TTL.
- Regolate la macchina in modalità Full-Auto (Generalmente . Se la macchina non dispone di , usate la modalità P)
2.Accendete il flash, la spia TTL comparirà nel LCD e il flash inizIERà a caricarsi - Mettete a fuoco il soggetti
- Scattate quando il flash è completamente carico
Il Flash è completamente carico quando appeare la spia di primo lampo
Quando la macchina riceve l'esposizione appropriata, sul display LCD appeare per 5 secondi il symbolo ETTL (TTL). Se estaindicazione non appeare significa che l'illuminazione del flash non è sufficiente. Ripetete lo scatto a una distanza inferiore.
Quando la macchina è regolata in modalità Creative Zone, ricordate che il flash è impostato sulla sua ultima regolazione.
Quando il flash è completeness carico, compare un segnale lampeggiante. Se si scatta prima che il flash sia totalmente carico, la macchina esporra con un tempo lungo
Potete dare un effetto di tridimensionalià al soggetto, se modificate la potenza della lampada destra rispetto a quella sinistra, o viceversa, oppure fotografiae con solo una lampada accesa.

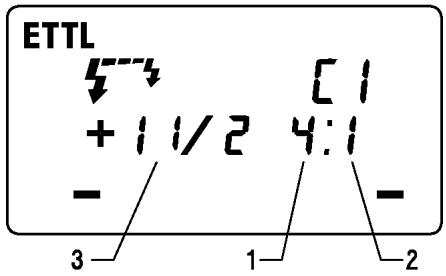

Fotocamere tipo A
- Nella modalità TTL, l'indicazione della potenza lampeggia quando si preme il pulsante SEL
- Premere il pulsante + o - per impostare la potenza del flash
Premere il pulsante + per augmentare la potenza della torcia di sinistra, premere il pulsante ....per augmentare la potenza della torcia di destra. La potenza può essere augmentata nel rapporto da 8:1 a 1:8. Il rapporto di potenza non compare se usiamo solamente una torcia, il cui valore di potenza lampeggerà - Premere il pulsante SEL alcune volte per far cessare il lampeggiamento
Quando il rapporto è 1:1 tra le due force, oppure la modalità vieneambiata, la funzione di lampeggiamento è automaticamente cancellata.

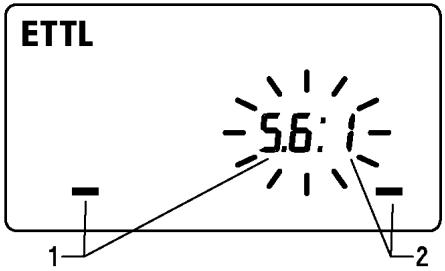

Fotocamere di tipo B
Il rapporto di potenza tra le due torque non può essere impostato. Si può variare solamente la potenza di una torcia.
1. Nella modalità TTL premere il pulsante SEL se si vuole far lampeggiare il display.
2. Premendo il pulsante + si accenderà la torcia sinistra, premendo ....s'accenderà quella destra. S'accende solamente la torcia la cui spia lampeggia nel display.
3. Premere il pulsante [SEL] alcune volte per far cessare il lampeggiamento della spia.
Dopo lo scatto premere il pulsante + o -
A type (E-TTL)
B type (TTL)
UTILIZZO DEL FLASH CON ALTRI MODI DI FUNZIONAMENTO DELLA FOTOCAMERA (ad eccezione dei modelli Eos700, 750, 850)
REGOLAZIONE A PRIORITA DEI TEMPI
Selezionando la modalità Tv della macchina, possiamo regolare la velocità dell'otturatore da 30 secondi aQLa quella di sincro flash. Una volta selezionata la velocità, la macchina selezionera a sua volta un valore di diaframma. Se il soggetti è troppo scuro o troppo chiaro, l'indicatore di apertura lampeggerà e indichérer i valori limite (apertura massima e minima). In questo caso, la macchina proce de all'utilizzo del flash ai valori limite. Quindi, il soggetti principale di una foto più ave la corretta esposizione e tuttavia lo sfondo potrebbe essere sovr a quello esposto.
REGOLAZIONE A PRIORITA DI DIAFRAMMI
Selezionando la modalità Av della macchina, l'apparecchio scegliera la velocità di scatto adeguata per lo sfondo. Se il soggetti è troppo luminoso o troppo scuro, l'indicatore della velocità lampeggerà e migliorere i valori minimi e massimi. Quindi, il soggetti principale di una foto più avere la corretta esposizione e&Tuttavia lo sfondo potrebbe essere sovrà o tutto esposto.
IN MODALITA'M
Potete regolare diaframmi e tempi di esposizione. Potete impostare qualsiasi velocità di scatto compresa tra il tempo di sincronizzazione e 30 secondi. Se regolate l'esposizione a seconda delleindicazioni dell'esposimetro, la macchina lavorera con il flash col suo tempo di sincronizzazione oppure con uno più lento.
LIMITAZIONI QUANDO SI SCATT A IN SEQUENZA
Per evitare il surriscaldamento, non usate il flash per almeno 10 minuti dopo una sequenza di scatti, come significato nella tabella
| Modalità | Numero di esposizioni flash |
| TTL, M (1/1,1/2)) | 15 esposizioni continuate |
| M(1/4, 1/8) | 20 esposizioni continuate |
| M(1/16-1/32) | 40 esposizioni continuate |
| Multi | 10 cicli |
FLASH MANUALE
La regolazione manuale serve a impostare la potenza di emissione desiderata ( livello d'uscita della torcia)
Questa modalità non può essere impostata sulle fotocamere EOS 700, 750, 850
La ripresa nella Modalità Manuale richiede molta competenza. E' consigliabile usare sempre la Modalità Automatica. Quando usate la Modalità Manuale, eseguite prima alcuni scatti di prova. Meglio se misurate la luce con un espositmetro flash.
L'intensità della luce emessa dalla torcia sinistra e destra cui è essere regolata dal rapporto 1:1 a 1:64, oppure si cui sono anche tenere spenta una delle due force.
1. Impostare la modalità di esposizione della fotocamera su M
2. Premere il pusplante MODE sul flash per selezionare il funzionamento manuale M.
3. Premere il pulsante SEL, inizierà a lampeggiare il valore di emissione della torcia sinistra
4. Premere il pulsante + o - per regolare la potenza di emissione della torcia sinistra.(Se compare il segnale " - - " la torcia sinistra non s'accenderà).
5. Premere il pulsante SEL e inizIERa a lampeggiare il valore d'intensità d'émissione della torcia di destra.
6. Premendo il puslante + o - s'imposta la potenza della torcia di destra. Se compare il segnale. " -- " la torcia di destra non s'accenderà.
7. Premendo il pulsante [SEL] le spie smettono di lampeggiare
Se i valori di potenza sono uguali per entrambhe le force, il valore è visualizzato nel display, se il valore è diverso non sare visualizzato nel LCD.
Circa i valori diNumero Guida, riferirsi alla Tabella 1 presente nella'ultima pagina.
Per calculare il corretto valore di esposizione, usate la seguente formula:Numero Guida (GN) /distanza soggetti-flash = valore di diaframma.
SINCRONIZAZIONE DELLA SECONDA TENDINA
Quando si fotografia un soggetti in movimento con sincronizzazione lenta, davanti a lui comparirà la sua scia. Infatti la luce del flash scatterà quando la prima tendina è completamente aperta, quando il soggetti rimarrà esposto da quando partirà il flash a quando si chiuderà la tendina (sincronizzazione della prima tendina). Quando si utilizza la sincronizzazione della seconda tendina, il flash scatterà appena prima della chiusura della seconda tendina, così che la scia del soggetti esposto alla luce ambiente sareà dietro il soggetti stesso, con un effetto più naturale.
Questa modalità non può essere adottata con apparecchi Eos 700, 750, 850
1. Scegliete la modalità di ripresa della macchina
2. Premete + o - , il pulsante verrà visualizzato sul display LCD
3. Regolate il fuoco e scattate quando la spia pronto allo scatto e accesa
Se l'indicazione di seconda tendina viene spenta, la macchina si regolerà automaticamente sulla prima tendina
Se la macchina è regolata in modalità Full-Auto esta funzione non è disponibile
Per cancellare la sincronizzazione sulla seconda tendina, spegnete il relativo segnale sul display LCD usando i pulsanti + o -
SINCRONIZAZIONE DEL FLASH AD ALTA VELOCITÀ' FP (SOLO PER TIPO A)
Quando si fotografia con un normale flash, non si può utilizzato una velocità maggiore di quella di sincronizzazione perché il flash deve scattare quando la tendina è completamente aperta. La sincronizzazione ad alla velocità consente invece al flash di scattare nelle tendina sta ancora apprehosi. Di contro è possibile usare una velocità di scatto della macchina superiore a quella di sincronizzazione.
- Selezionate la modalità di esposizione della macchina (possono essere usate le modalità Tv o M)
- Selezionate una velocità dell'otturatore superiore a quella di sincronizzazione
- Portate il tasting di accensione del flash in posizione ON
- Selezionate la modalità del flash intervenendo sul pulsante MODE (possocono essere usate le modalità ETTL o M)
- Premete + o - La segnalazione FP apparirà sul display LCD
- Mettete a fuoco
- Confermate il 4H segnale nel mirino della macchina e quindi scattate
Con la sincronizzazione high-speed, ilNumero Guida cambia in relazione alla velocità di ripresa. Il Campo d'azione del flash sarebbe inferiore quando la velocità è alta. Fate riferimento alla tabella 2
Selezionando una velocità inferiore rispetto a quella di sincronizzazione si cancella la sincronizzazione high-speed. Il flash si risetta automaticamente alla normale operatività ETTL. Per riattivare il flash FP, seguite la procedura (n. 1) per la sincronizzazione ad alta velocità (FP flash) illustrata in quello manuale.
E' possibile usare la compensazione di esposizione con la sincerzonizzazione high-speed. Per farlo, fate riferimento al manuale del vosto apparecchio fotografico, alla voce correzione dell'esposizione
FP Scomparirà quando la sincronizzazione Hi-speed (Fp flash)iene cancellata
BLOCCO FE
La modalità di blocco FE consente di scegliere l'esposizione nel mirino e bloccarla prima dello scatto
1. Regolate la modalità di esposizione della macchina (P, Tv; Av, M o DEP)
2. Regolate la modalità del flash su ETTL o sincronizzazione High Speed
3. Mettete a fuoco il soggetto
4. Mettete a fuoco il soggetti nel centro della cornice AF del mirino, premete il pulsante di bloccaggio FE
Il flash compirà un pre-scatto, calcolera e memorizzera la quantità di luce nécessaria a un'esposizione corretta;
Il mirino della macchina migliorare per 0,5 secondi la scritta FEL e setterà la corretta esposizione
Se il mirino mostrera il segno significa che la potenza non è sufficiente per una corretta esposizione. Avvicinatevi al soggetti e ripetete le operazioni dal punto 3
5. Premete il pulsante di scatto dopo aver composto l'immagine
A secondo del modello di fotocamera possono esserci delle differenze nell'impiego del blocco FE. Fate riferimento al manuale di istruzioni della macchina, alla voce Modalità di blocco FE
MODALITA MODELING FLASH
La modalità Modeling è usata per controllare il contrasto tra lui e ombre del soggetto, prima di scattare la Foto.
Uso del flash in Modeling
E' possible usare la modalita con le fotocamere EOS-1D, series 1V, 3, 7, D30, D60, 10D, 20D, 300D.
Quando il pulsante di preview della fotocamera è premuto, il flash fa partire un lampo, d'intensità uguali a quella dei settaggi impostati.
Modelling Flash a piena potenza
La modalità può essere usata con tutte le fotocamere della serie EOS.
- Premere il pulsante + oppure - alcune volte finché la scritta MODEL non compare nel display LCD.
- Assicuratevi che il flash sia carico, poi premere il pulsante TEST per farlo scattare

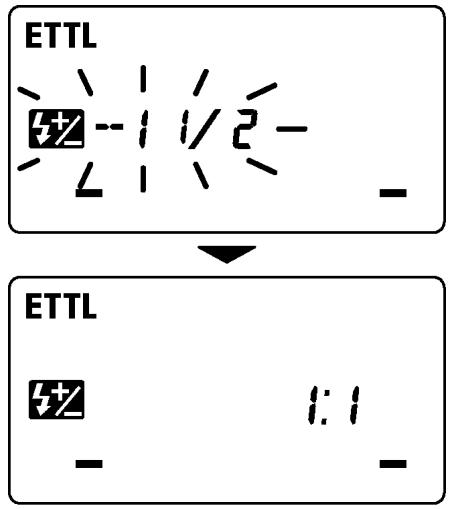

COMPENSAZIONE DELL'ESPOSIZIONE
Si può usare la compensazione dell'esposizione del flash in abbinamento con la normale compensazione di esposizione (per controllare il livello di esposizione dello sfondo). La compensazione di esposizione del flash può essere regolata di +/- 3 valori d'esposizione con incrementi di 1/3 di stop (o di 1/2 valore con alcune machine).
Questa modalità non è prevista per i modelli Eos 620, 650, 700, 850 e 1000
- Premete il pulsante SEL e la spia 12 lampeggerà
2.Premete il pulsante + o - 3 per impostare la correzione di esposizione del flash desiderata - L'indicazione smetterà di lampeggiare e rimarra fissa dopo aver nuovamente premuto il pulsante SEL
- Impostare la messa a fuoco
Potete scattare la Foto après che s'illumina la spia di conferma sul flash. Per cancellare la compensazione dell'esposizione, riferitevi al punto 1 e impostate +0 sul display - La funzione è automaticamente cancellata dopo aver scattato la terza esposizione

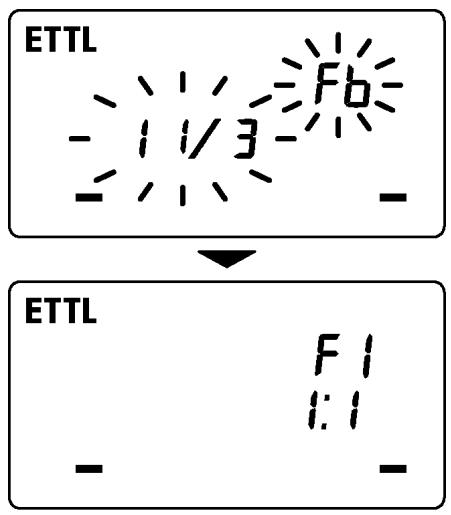

FB (Esposizione Bracketing del flash)
Con la funzione FB, potete ottener e l'illuminazione bracketing utilizzando ancche la luce ambiente. L'illuminazione del flash in modalità bracket cui èssere realizzata con una sequenza di sovrà soggettiposizioni di +/-3 stop incrementati di 1/3 EV (o 1/2 EV con alcuni apparecchi).
- Premete il pulsante SEL; il segnale F b lampeggerà
- Premete + o - per impostare il valore di bracketing desiderato
- F Verrà visualizzato dopo aver nuovamente premuto il pulsante SEL verrà
4.Regulate il fuoco - Controllate attraverso il mirino il segnale di conferma 7. (Al primo scatto comparirà F2 al terme F3)
- Scattate la Foto Se necessario ripetete le operazioni dal punto 4 al 6
Questa funzione verrà cancellata automaticamente realizando una terza esposizione.
MODALITA MULTI FLASH
Mentre l'otturatore è aperto, il flash scatterà ripetutamente e una série di immagini del soggetti verrà esposta sul medesimo fotogramma.. Uno sfondo scuro con un soggetti chiaro ottimizza l'impiego di但这a modalità. E' possibile regolare la frequenza degli scatti del flash tra 1Hz e 199 Hz. Si possono raggiungere fino a 90 scatti di seguito. Il numero massimo di scatti varia a seconda del numero guida del flash e della frequenza di scatto.
Fate riferimento alla tabella 3
Questa funzione non può essere usata con i modelli Eos 700, 750, 850
1.Regolate la modalità di esposizione della macchina su M e impostate ancche il valore di diaframma
2. Premete il pulsante Mode fino a quando appeare l'opzione Multi-flash
- Premete SEL fino a quando la frequenza di scatto del flash comincia a lampeggiare
- Premete il pulsante + o - per impostare il valore desiderato
- Dopo aver premuto nuovamente il pulsante SEL, la spia del livello di potenza del flash inizIERA a lampeggiare
- Premete il pulsante + o - per regolare il livello di potenza
- Premete il pulsante SEL e il numero di scatti inizierà a lampeggiare
- Premete il pulsante + o - per impostare il numero dei lampi che si vuole ottenere
- Premete il pulsante SEL e il display cesserà di lampeggiare
- Quando la spia READY del flash è illuminata, il flash è pronta per l'uso
Nota: regolate la velocità dell'otturatore maggiore di; (Numero dei lampi desiderati-Frequency dei lampi)
FLASH TELECOMANDATO SENZA FILI (WIRELESS)
E' possibile fotografia nella modalità Flashswana fili (Wireless) se questo flash è usato come master, assieme ai modelli di flash EF-500 SUPER EOS (EF-500 DG SUPER) usati come flash secondari (Slave Flash).
Le fotocamere del tipo B posso n o venire usate solamente nei modi "Wireless Manual Flash" e "Wireless Multi Flash". Le EOS 750 e EOS 850 non posso n o venire usate con il modo "wireless flash"
In quello librettoiene chiamato flash principale (Master Flash) quello attaccato alla fotocamera e flash secondario ( Slave Flash) quello sistematoadistanza, nella posizione desiderata.
Attenzione, la distanza tra flash Master e flash secondario, delve essere inferiore ai 5 metri.
Riguardo alle regolazione dei flash secondari, leggere i relativi manuali d'uso alla voce " flashswana fili, in modalità wireless".
Nella modalità Wireless ETTL la fotocamera calcola automaticamente la corretta esposizione.
Settaggio del flash secondario
- Seguire le istruzioni del manuale e scegliere il canale di trasmissione 3.
- Mettere il flash secondario nella posizione desiderata.
Settaggio del flash principale
- Premere il pulsante MODE per fare apparire l'icona
- Dopo assicurati che sia il flash principale, sia il flash secondario siano pronti al flash, potete scattare la fotografia.
Nella modalità Wireless ETTL Auto Flash possono essere usate via la modalità FP, sincro velocce, via la compensazione della esposizione FElock via il flash bracketing FB. Dopo aver impostato la modalità flash alla fili seguite le seguenti istruzioni. Non è necessario ripetere i passaggi sul flash secondario.
Dopo aver impostato la potenza della torcia destra e sinistra, potete impostare il valore di compensazione sul flash secondario (3) e scattare la Foto
- Nella modalità Wireless ETTL premere il pulsante SEL per far lampeggiare nel display il valore di potenza flash.
- Premere il pulsante + o - per impostare i valori di potenza del lampo.
- Premere il pulsante SEL, l'indicatore di compensazione dell'esposizione 3, del flash secondario inizIERa a lampeggiare.
- Premere il pulsante + o - e impostare i valori di compensazione della emissione dellamp.
- Premere il pulsante SEL alcune volte, per interrompere il lampeggiamento delle indicazioni nel display.
- Dopo assicuratevi che entrambi i flash siano pronti al lampo e scattate la Foto.
Il cambiamento di modalità di emissione del lampo cancellerà i settaggi impostati in precedenza.
E' possible usare più flash secondari, e farli scattare secondo le impostazioni di quello principale.
Il canale ID 1, controlling la torcia di sinistra, (1), il canale ID2 controlling la torcia destra. Il canale ID3, serve al controlledlo della compensazione dei valori di emissione della luce. Non c'è alcun limite al numero dei flash secondari.
Settaggio dei flash secondari
- Seguire le istruzioni del manuale d'istruzioni e settare i canali ID del flash secondario su 1, 2 e 3
- Mettere il flash secondario nella posizione desiderata.

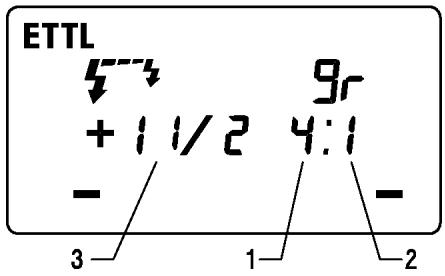

Settaggio del flash principale

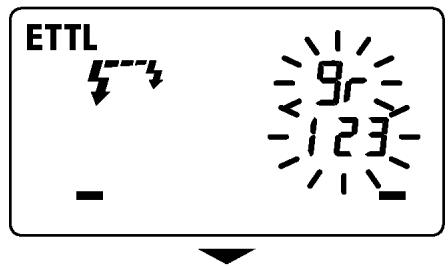

- Nella modalità Wireless ETTL premere il pulsante SEL e selezionare l'icona gr.
- Premere il pulsante + o - per impostare 123 .
- Premere il pulsante SEL per far lampeggiare l'indicazione dei valori di potenza d'emissione
- Premere il pulsante + o - per impostare il valore desiderato.
- Premere il pulsante [SEL] per far lampeggiare il valore di compensazione del canale 3.
- Premere il pulsante + o - e scegliere il valore della compensazione.
- Premere il pulsante SEL alcune volte per far cessare il lampeggiamento.
- D再也没有 assicurati che i flash siano pronti al lampo, potete scattare la Foto.
Cambiando la modalità operativa, si cancellanoanche i settaggi precedentamente impostati.
FLASH WIRELESS IN MANUALE
E' possible impostare manualmente il flash seguendo le istruzioni che trovate qui di seguito
Settaggio dei flash secondari
- Seguite le istruzioni del manuale del flash e impostate il canale ID 3
- Mettete il flash secondario nella posizione desiderata.
Settaggio del flash principale
- Premere il pulsante MODE per impostare l'icona
- Tenere premuto il pulsante [SEL] per più di 2 secondi, in modo che l'indicazione nel display si metta a lampeggiare.
- Premere il pulsante MODE del flash per impostare M.
- Premere il pulsante SEL per far comparire la modalità d'uso del flash
- Premere il pulsante SEL ora una volta e seguire la procedura per impostare il Flash Manuale e scegliere la potenza di ciascun flash secondario..
Cambiando la modalità di uso del flash si cancellanoanche tutti i settaggi.
E possibile utilizzato un numero illimitato di flash secondari e farli scattare secondo i valori impostati sul flash principale.
Il canale ID 1 controls la torcia sinistra (1), quello ID 2 la torcia destra, il canale ID 3 serve al setaggio dei valori di emissione lampo.
Settaggio del flash secondario
- Seguite il manuale d'istruzione del flash e impostate i canali ID 1,2,3
- Mettete il flash secondario nella posizione desiderata.
Settaggio del flash principale
- Nella modalità ETTL, premere il pulsante SEL e impostare l'icona gr.
-
Premere il pulsante + o · per impostare 123.
-
Premere il pulsante SEL per far cessare il lampeggiamento all'indicatore
- Tenere premuto il pulsante SEL per più di 2 secondi per far lampeggiare l'indicatore
- Premere il pulsante MODE sul flash per impostare M.
- Premere il pulsante SEL per far smettere il lampeggiamento dell'indicatore.
- Premere il pulsante SEL ancora una volta e seguire la procedura per l'impostazione manuale del flash e settare il valore di emissione del lampo di ciascun flash.
Cambiando la modalità flash si perdono tutte le precedenti impostazioni
MULTI FLASH WIRELESS
Settaggio del flash secondario
1.Seguire le istruzioni del manuale del flash e impostare il canale ID su 3.
2. Mettere il flash nella posizione desiderata.
Settaggio del flash principale
- Premere il pulsante MODE per impostare l'icona
- Premere il pulsante [SEL] èncora per due secondi per far lampeggiare l'indicatore
- Premere il pulsante MODE sul flash per impostare MULTI.
- Premere il pulsante SEL per far cessare il lampeggiamento dell'indicatore.
- Premere il pulsante Press [SEL] ora una volta e seguire la procedura Multi Flash, poi impostare il valore di emissione del lampo su ciascun flash.
Quando si cambia la modalita flash i precedenti settaggi vengono cancellati.
CHANNEL SETTING
Se un'alto fotografo, che riprende vicino a voi, usa la modalità flash alla fili, cui accadere che faccia scattare i vostri flash. In quello caso dovete scegliere un canale di trasmissione diverso dal suo.
- Per tutte le modalità wireless preme il pulsante SEL diverse volte finché l'indicatore dei canali non lampeggia.
- Premere il pulsante + o per impostare il canale (C1-C4)
- Premere il pulsante [SEL] per far cesserie il lampeggiamento dell'indicatore di canale.
- Seguite le istruzioni del manuale e impostate il medesimo canale sul flash master.
SPECIFICHE
NUMEROGUIDA:14(ISO100)
ALIMENTAZIONE: Quattro batterie alcaline AA, oppure quattro batterie AA Ni-Cd, oppure quattro batterie Nickel-Metal Hydride
TEMPO DI CARICA: circa 4.0 secondi ( batterie alcaline); circa 3.0 secondi con batterie Ni-Cd e Nickel-Metal Hydride)
SPEGNIMENTO AUTOMATICO: Si
PESO: 430 gr
DIMENSIONI(Unità di controlo): 76.7 x 136.2 x 82.4mm
DIMENSIONI(Corpo del flash): 126.6 × 128.8 × 30.5 ~mm
中文
Questo è il marchio di conformità alle direttive della comunità Europea (CE).
