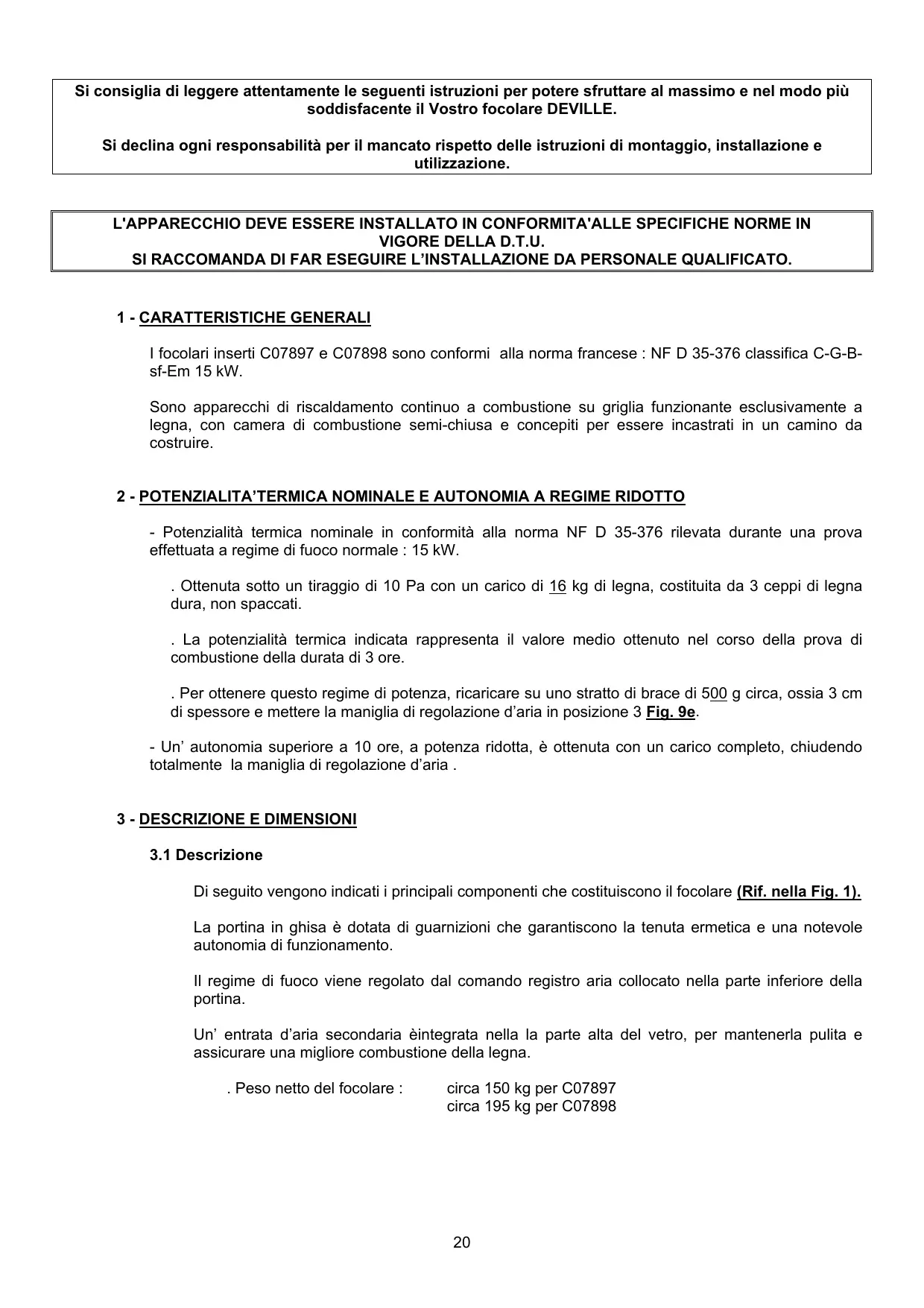

Si consiglia di leggere attentamente le seguenti istruzioni per potere sfruttare al massimo e nel modo più soddisfacente il Vostro focolare DEVILLE. Si declina ogni responsabilità per il mancato rispetto delle istruzioni di montaggio, installazione e utilizzazione. L'APPARECCHIO DEVE ESSERE INSTALLATO IN CONFORMITA'ALLE SPECIFICHE NORME IN VIGORE DELLA D.T.U. SI RACCOMANDA DI FAR ESEGUIRE L’INSTALLAZIONE DA PERSONALE QUALIFICATO.

1 - CARATTERISTICHE GENERALI

I focolari inserti C07897 e C07898 sono conformi alla norma francese : NF D 35-376 classifica C-G-Bsf-Em 15 kW. Sono apparecchi di riscaldamento continuo a combustione su griglia funzionante esclusivamente a legna, con camera di combustione semi-chiusa e concepiti per essere incastrati in un camino da costruire.

2 - POTENZIALITA’TERMICA NOMINALE E AUTONOMIA A REGIME RIDOTTO

- Potenzialità termica nominale in conformità alla norma NF D 35-376 rilevata durante una prova effettuata a regime di fuoco normale : 15 kW. . Ottenuta sotto un tiraggio di 10 Pa con un carico di 16 kg di legna, costituita da 3 ceppi di legna dura, non spaccati. . La potenzialità termica indicata rappresenta il valore medio ottenuto nel corso della prova di combustione della durata di 3 ore. . Per ottenere questo regime di potenza, ricaricare su uno stratto di brace di 500 g circa, ossia 3 cm di spessore e mettere la maniglia di regolazione d’aria in posizione 3 Fig. 9e. - Un’ autonomia superiore a 10 ore, a potenza ridotta, è ottenuta con un carico completo, chiudendo totalmente la maniglia di regolazione d’aria .

3 - DESCRIZIONE E DIMENSIONI

Di seguito vengono indicati i principali componenti che costituiscono il focolare (Rif. nella Fig. 1). La portina in ghisa è dotata di guarnizioni che garantiscono la tenuta ermetica e una notevole autonomia di funzionamento. Il regime di fuoco viene regolato dal comando registro aria collocato nella parte inferiore della portina. Un’ entrata d’aria secondaria èintegrata nella la parte alta del vetro, per mantenerla pulita e assicurare una migliore combustione della legna. . Peso netto del focolare : circa 150 kg per C07897 circa 195 kg per C07898

I focolari C07897 e C07898 sono destinati ad essere montati in un camino nuovo DEVILLE.

4.2 Accessorio opzional

Possono essere equipaggiati su richiesta : . Di un kit carenatura C07068 (Fig. 4).

4.3 Montaggio dell’accessorio in optional

Quest’insieme deve essere montato prima della sistemazione del focolare nel camino e secondo le istruzioni allegate a quest’ optional.

5 - CONDIZIONI DI IMPIEGO DEL FOCOLARE

Il funzionamento a "focolare chiuso" costituisce un vero e proprio impianto di riscaldamento : - Rendimento elevato - Funzionamento a regime ridotto di lunga durata. ATTENZIONE : Azionando la levetta di regolazione dell'aria si puó ottenere un supplemento d'aria per l'accensione : Posizione (A) vedi Fig. 9a alla 9b. La posizione (A) è riservata esclusivamente alle operazioni di ripresa e di accensione, e non deve essere mantenuta per oltre 30 min., oltre i quali si causano gravi danni all'apparecchio e attomo a questo. L'apparecchio deve restare sotto sorveglianza durante tutto il periodo di permanenza sulla posizione "ACCENSIONE (A)".

5.1 Prima accensione

- Dopo la realizzazione e l'installazione del camino, rispettare il tempo di essiccazione dei materiali impiegati per la costruzione (2-3 settimane). - Dopo la prima accensione (v. paragrafo 5.4.1), durante le prime ore di funzionamento si consiglia di mantenere un regime di fuoco moderato limitando l'alimentazione (1 ceppo da ∅ 15 cm) con il comando registro aria in posizione intermedia d (Fig. 9d) : . Progressive aumento di temperatura degli elementi complessivi del camino e dilatazione normale dell'apparecchio. - Durante i primi impieghi, aerare il locale per evitare il diffondersi nell'ambiente di un odore di vernice fresca.

5.2.1 Combustibile consigliato

Legna secca : quercia, betulla, faggio, castagno, ecc. Si consiglia di impiegare legna molto secca, 20% di umidità max, tagliata da 2 anni e depositata in luogo coperto, in modo da ottenere rendimenti massimi ed evitare l'annerimento della canna fumaria e del vetro. Evitare l'impiego di legna resinosa (pini, abeti, ecc.) che rende necessaria una manutenzione più frequente dell'apparecchio e della canna fumaria.

5.2.2 Altro combustibile

Le bricchette di lignite, utilizzate solo con funzionamento a «focolare chiuso», permettono di ottenere regimi ridotti di lunga durata. Limitare l’alimentazione di legna ad un massimo di 6 kg e collocare il comando registro aria in posizione intermedia d (Fig. 9d).

5.2.3 Combustibili vietati

Sono vietati i combustibili diversi da legna e bricchette di lignite, in particolare carbone e derivati. Devono essere evitate le pericolose fiammate provocate da pezzetti di legna, rametti, assi, paglia, cartone.

5.3 Impiego degli organi di regolazione e accessori

- Comando registro aria (Fig. 9c, 9d, 9e) : . La regolazione d’andatura, posizione c, d o e, è ottenuta manovrando la maniglia tramite la mano fredda. . La posizione d’accensione (A) è ottenuta manovrando la maniglia direttamente la mano : questa posizione deve essere usata solo quando l’apparecchio è ”freddo”. - Maniglia della portina (Fig. 7) : deve essere manovrata tramite la mano fredda.

- Mettere la maniglia di regolazione in posizione A. Per questo : . Spingere la maniglia verso sinistra e fin in fondo (Fig. 9a). . Effettuare una leggera rotazione (Fig. 9a) (R). . Effettuare la traslazione (Fig. 9a) (T) e (Fig. 9b). - Collocare sulla griglia carta spiegazzata e pezzetti di legna molto secca (rametti), quindi ceppi di legna tagliata con sezione maggiore (ca. ∅ 3-5 cm). - Accendere la carta e richiudere la portina. - Quando il carico di piccola legna è infiammato bene, aprire la porta, caricare l’apparecchio con il combustibile raccomandato, chiudere la porta e impostare la maniglia

di regolazione d’aria in posizione c, d o e secondo la potenza desiderata (Fig. 9c, 9d e 9e).

5.4.2.1 Funzionamento a focolare chiuso

- L’andatura desiderata è ottenuta agendo sulla maniglia di regolazione d’aria (vedi paragrafo 5.3) e scegliendo un carico corrispondente ai bisogni, ossia : . Per un riscaldamento a regime vivo, alimentare il focolare con 3 ceppi di circa 12 cm di diametro. . Per un regime intermedio, impiegare meno legna : uno o due ceppi. . Per un riscaldamento di durata prolungata a regime minimo, impiegare uno o due ceppi non tagliati con ampio diametro (superiore a 15 cm). - Per ottenere un regime ridotto di lunga durata, alimentare il fuoco su un letto di braci appena roventi. - Per ottenere una ripresa rapida, dopo un’andatura ridotta, rilanciare il fuoco piccola legna, effettuare il carico, impostare la maniglia di regolazione d’aria in posizione (A) Fig. 9a e 9b durante qualche minuto per accllerare l’infuocamento, mantenendo l’apparecchio sotto controllo, poi richiudere la maniglia. Questa operazione consente di accelerare la ripresa, in particolare se la legna è umida. - Eseguire i passagi da un tipo di regime all'altro (ad esempio da normale a ridotto) prima di alimentare il fuoco, durante la fase di combustione delle braci, al fine di consentire all'impianto e alla canna fumaria di passare gradualmente da un regime all'altro. - Per evitare il ricalcare dei fumi al momento di ricaricare, socchiudere la porta, osservare un tempo d’arresto, per aprire lentemente la porta. (Non dimenticare di spegnere il ventilatore, in quel caso, per evitare di aspirare delle cenere e dei fumi). - Il funzionamento continuo a regime ridotto, soprattutto nei periodi con temperature più miti o in caso di legna umida, determina una combustione incompleta que favorisce I depositi di bistro e catrame. Alternare periodi di regime ridotto con altri di regime normale. - Dopo un funzionamento a regime ridotto, il vetro potrebbe annerirsi a causa di un lieve deposito di bistro che scompare normalmente, per pirolisi, quando il regime del fuoco diventa più vivo.

5.4.2.2 Eliminazione delle ceneri

L'aria utilizzata per la combustione della legna arriva sotto la griglia quando il comando registro aria è aperto. Tale aria garantisce anche il raffreddamento della griglia. Per ottenere rendementi ottimali ed evitare il danneggiamento della griglia a causa del surriscaldamento, occorre quindi evitare che la griglia si ostruisca eliminando regolarmente le ceneri dalla grigila e dal cassetto. - Il raschietto permette di eliminare le ceneri dalla griglia (Fig. 6). - Il cassetto ceneri posto sotto la griglia è facilmente estraibile afferrandolo per il manico. Il livello delle cenere non deve mai raggiungere la griglia in ghisa del focolare.

5.4.2.3 Norme di sicurezza

- Non versare mai acqua per spegnere il fuoco.

- Il vetro dell'apparecchio è incandescente : fare attenzione ai rischi di ustione in particolare in presenza di bambini. - Il focolare sprigiona per radiazione una notevole quantità di calore attraverso il vetro : non collocare materiali e oggetti sensibili al calore ad una distanza inferiore a 1,50 m dal vetro. - Vuotare il contenuto del cassetto ceneri in un recipiente metallico o non infiammabile impiegato solo per questo scopo. Le ceneri apparentemente raffreddate possono essere ancora incandescenti anche dopo un periodo di raffreddamento. - Non collocare mai materiali facilmente infiammabili nei pressi del focolare e del portalegna. - In particolare, non accumulare legna sotto l'apparecchio (Fig. 8).

6 - CONSIGLI PER LA PULIZIA E LA MANUTENZIONE DELL'APPARECCHIO E DELLA CANNA

FUMARIA Si raccomanda di pulire la canna fumaria con spazzatura meccanica più volte all'anno e almeno una volta nella stagione invernale. L'operatore deve rilasciare un certificato. Durante le operazioni di pulizia, procedere come segue : - Smontaggio del deflettore : . Sollevare il deflettore (A) e portarlo in avanti (Fig. 5a) c. . Fare scivolare verso il basso la parte posteriore del deflettore (A) (Fig. 5a) d e e ed estrarlo (Fig. 5b). . Per rimontare il deflettore, procedere nel senso inverso dello smontaggio (deflettore impostato Fig. 5c). Verificare completamente Io stato dell'apparecchio e in particolare gli elementi di tenuta : guarnizioni e organi di chiusura, deformazione delle parti d'appoggio (portina, telaio). Verificare Io stato della canna fumaria e del tubo di raccordo : tutti i collegamenti devono presentare una buona tenuta stagna e conservera l'ermeticità. Pulire con aspiratore l'interno della cappa per evitare l'accumulo di polveri. Se necessario, liberare il circuito di convezione d'aria calda. In caso di anomalia, fare riparare l'apparecchio o l'installazione da un tecnico specializzato. MANUTENZIONE ORDINARIA - Pulire il vetro con un panno umido e cenere Se è necessario, usate un detersivo domestico adatto rispettando le raccomandazioni delle istruzioni per l’uso. Per eseguire tale operazione, attendere che l'apparecchio si sia completamente raffreddato. - Pulire regolarmente l'entrata aria secondaria (Fig. 10) : . Togliere con l’aspirapolvere(secondo le frecce) c le particelle e polveri inceppate tra le guide d’aria e il vetro (Fig. 10).

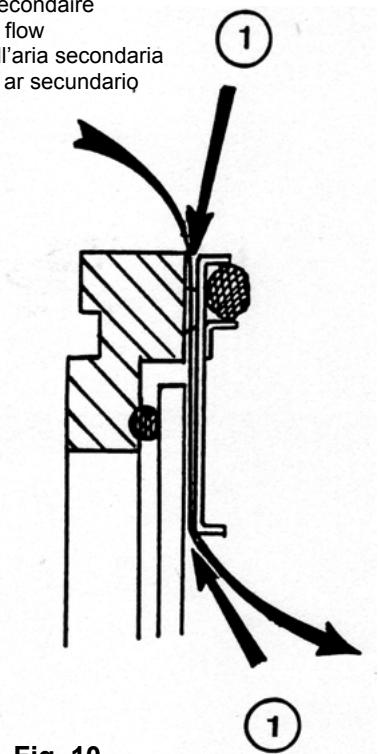

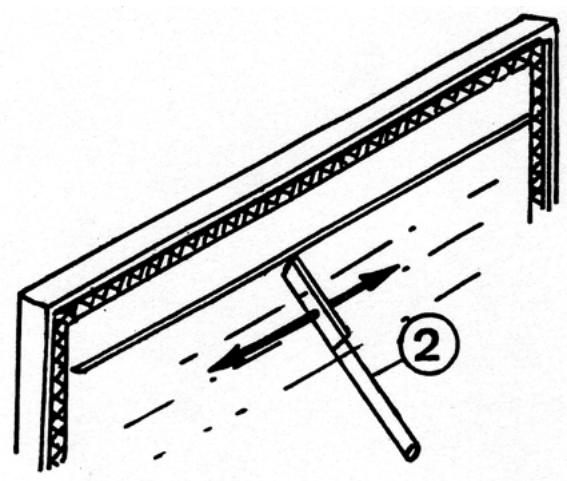

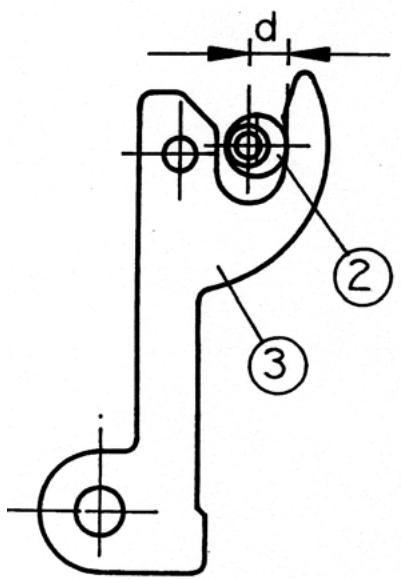

. Con l'estremità di un oggetto metallico d, raschiare la parte inferiore dell'entrata aria secondaria al fine di asportare il bistro eventualmente accumulatosi (Fig. 11). Tali particelle ostacolano la formazione della fessura di aria secondaria che protegge il vetro dal contatto diretto con i fumi e completa la combustione della legna. Le suddette operazioni devono essere eseguite quando il vetro è sporco e a camino completamente spento. - Pulire regolarmente le griglie di uscita aria calda della cappa che si otturano più rapidamente se la rete è fine : scegliere la frequenza idonea. - Controllare l’efficacia del dispositivo di chiusura della porta, e se è necessario effettuare le operazioni seguenti riportandosi alla Fig. 12 qui sotto : Rafforzare la chiusura della portina : . Svitarer la vite c (chiave piatta di 10). . Girare L’eccentricod in modo ad aumentare la distanzae « d » tra l’asse dell’eccentrico e il punto di contatto della camma e. . Mantenere l’eccentrico in questa posizione e riavvitare la vite c. Allentare la chiusura della portina : . Svitarer la vite c (chiave piatta di 10). . Girare L’eccentricod in modo ad aumentare la distanzae « d » tra l’asse dell’eccentrico e il punto di contatto della camma e. . Mantenere l’eccentrico in questa posizione e riavvitare la vite c. Procedere allo stesso modo per regolare il dispositivo di chiusura della facciata mobile dell’apparecchio C07898. . Usare un cacciavite cruciforme. . Lo sforzo di serraggio deve essere identico sulle 2 camme.

7 - CONDIZIONI GENERALI DI GARANZIA

Fuori dalla garanzia legale, in ragione dei vizi occulti, DEVILLE garantisce il materiale in caso di vizi apparenti o di non conformità del materiale consegnato al materiale ordinato. Senza pregiudizio delle disposizioni da prendere rispetto al trasportatore, i reclami al momento del ricevimento del materiale sui vizi apparenti o la non conformità, devono essere formulati presso DEVILLE dall’acquirente entro 5 giorni dalla constatazione del vizio tramite lettera raccomandata con domanda di avviso di ricevimento. Spetta all’acquirente fornire ogni giustificazione quanto alla realtà dei vizi o delle anomalie constatate. L’acquirente deve, inoltre, lasciare a DEVILLE ogni facilitazione per procedere alla constatazione di questi vizi o anomalie e rimediarci. L’acquirente deve anche tenere i materiali non conformi a disposizione di DEVILLE, secondo le istruzioni di quest’ultima. Ogni ritorno del materiale deve essere oggetto di un accordo preliminare.

La garanzia di DEVILLE copre, ad esclusione di ogni indennità o risarcimento danni, la sostituzione gratuita o la riparazione del materiale o dell’elemento riconosciuto defettuoso (eccetto pezzi di usura) dai suoi servizi ad esclusione delle spese di manodopera, di trasferta e di trasporto. Sugli apparecchi smaltati, i cavillamenti non sono mai considerati come difetto di fabbricazione. Sono la conseguenza di una differenza di dilatazione lamiera-smalto o ghisa-smalto e non modificano l’aderenza. I ricambi forniti a titolo oneroso sono garantiti 6 mesi a partire dalla data di fattura ; ogni garanzia complementare consentita da un rivenditore di DEVILLE non impegna DEVILLE. La presentazione del certificato di garanzia portando il timbro-data del rivenditore è rigorosamente richiesta quando la garanzia è invocata. Questo certificato deve essere presentato al momento della domanda di riparazione dell’apparecchio sotto garanzia, oppure un talloncino o la parte staccabile di questo certificato deve, secondo l’organizzazione propria di DEVILLE, essere rispedito a DEVILLE nei termini assegnati. In mancanza di questo, la data figurando sulla fattura emessa da DEVILLE non può essere presa in considerazione. Gli interventi a titolo della garanzia non possono avere per effetto di prolungare quest’ultima.

La durata della garanzia contrattuale assicurata da DEVILLE è di un anno a partire dalla data d’acquisto dell’apparecchio dall’utente, con riserva che i reclami previsti al titolo delle modalità qui sopra siano state formulate nei termini concessi. La riparazione, la sostituzione o la modifica di pezzi durante il periodo di garanzia non può avere per effetto di prolungare la durata di questa garanzia, né di dar luogo in nessun caso a risarcimenti per spese diverse, ritardo di consegna, incidenti o pregiudizi qualunqui.

La garanzia non va applicata nei casi seguenti, senza che questa lista sia esauriente. Installazione e montaggio degli apparecchi la cui responsabilità non incombe a DEVILLE. Di conseguenza la DEVILLE non può essere ritenuta responsabile dei danni materiali o degli incidenti di persone consecutivi ad un’installazione non conforme alle disposizioni legali o regolamentari (per esempio l’assenza di collegamento ad una presa di terra : cattivo tiraggio di un impianto) ; Usura normale del materiale, utilizzazione o uso anormale del materiale specialmente in caso di utilizzazione industriale o commerciale o uso del materiale in condizioni diverse da quelle per cui è stato costruito. È il caso per esempio di non rispetto delle condizioni prescritte nelle istruzioni per l’uso DEVILLE : esposizione a condizioni esterne danneggiando l’apparecchio tale un’umidità eccessiva o variazione anormale della tensione elettrica. Anomalia, deterioramento o incidente proveniente da scontro, caduta, negligenza, difetto di sorveglianza o di manutenzione da parte dell’acquirente. Modifica, trasformazione o intervento effettuati da un personale o una ditta non autorizzati da DEVILLE o realizzati con ricambi non originali o non accreditati dal costruttore.

5. CONDIZIONI PARTICOLARI DI GARANZIA

Queste condizioni completano e precisano le condizioni generali di garanzia qui sopra e prevalgono su queste ; riportarsi al foglietto allegato “Condizioni Particolari di Vendita DEVILLE- Garanzia”.

Frontone Deflettore Fondo decorato Parte Guardia brace Supporto griglia Cassetto ceneri Molla Maniglia Vetro ceramicato Porta nera Porta in ottone Insieme guida aria Traversa camma di porta

Cappa Disotto Facciata cassetto Facciata Fascia

Guarnizione di facciata Ø 12 Fascia di sollevamento Catena Insieme ½ braccio a squadra destra Insieme contrappesi Spillo d’asse
