MANUALE UTENTE 1U12BS1ERA HAIER

Indice Unità esterna/interna Immagini per l'installazione

Precauzioni di sicurezza Leggere prima dell'installazione

Processo di installazione

Unità esterna Risoluzione dei problemi Table des matières

Tutti i prodotti sono conformi alle seguenti disposizioni europee: - Direttiva bassa tensione 73/23/CEE - Direttiva bassa tensione 2006/95/CEE - Compatibilità elettromagnetica 89/336/CEE - Compatibilità elettromagnetica 2004/108/CE Questo prodotto contiene gas serra fluorinato, trattato nel Protocollo di Kyoto R410A

ROHS I prodotti sono conformi ai requisiti della direttiva 2002/95/CEE del Parlamento e del Consiglio Europeo sulla limitazione dell'uso di alcune sostanze pericolose nei dispositivi elettrici ed elettronici (direttiva RoHS UE). WEEE In conformità alla direttiva 2002/96/CE del Parlamento Europeo, informiamo il consumatore relativamente ai requisiti per lo smaltimento dei prodotti elettrici ed elettronici. REQUISITI PER LO SMALTIMENTO: Il condizionatore acquistato è contrassegnato con questo simbolo, che sta a significare che le parti elettriche ed elettroniche non devono essere mischiate con i rifiuti domestici. Non tentare di aprire il sistema da soli: lo smontaggio del sistema del condizionatore, il trattamento del refrigerante, dell'olio e di altre parti deve essere effettuato da un installatore qualificato conformemente alle leggi locali e nazionali pertinenti. I condizionatori devono essere trattati presso strutture di trattamento specializzate per il riutilizzo, il riciclaggio e il ricondizionamento. Garantendo che questo prodotto sia smaltito correttamente, si aiuterà a prevenire possibili conseguenze negative per l'ambiente e la salute umana. Contattare l'installatore o l'autorità locale per ulteriori informazioni. La batteria deve essere rimossa dal telecomando e smaltita separatamente in conformità alle leggi locali e nazionali pertinenti.

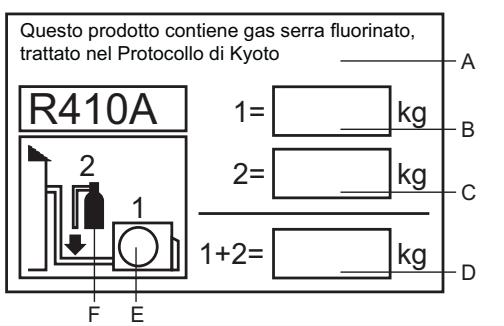

Questo prodotto contiene gas serra fluorinato, oggetto del Protocollo di Kyoto. Non lasciar sfogare nell'atmosfera. Tipo di refrigerante:R410A Valore GWP* :1975 GWP=global warming potential Inserire, con inchiostro indelebile, il carico di refrigerante del prodotto inserito in fabbrica il quantitativo aggiuntivo di refrigerante caricato sul campo e

• 1+2 il carico di refrigerante totale sull'etichetta con il carico di refrigerante in dotazione con il prodotto. L'etichetta compilata deve essere attaccata accanto alla porta di caricamento del prodotto (es. all'interno del coperchio con il valore di arresto). A contiene gas serra fluorinato, trattato nel Protocollo di Kyoto Protocollo B carico di refrigerante del prodotto inserito in fabbrica: vedere la piastra con il nome dell'unità C quantitativo aggiuntivo di refrigerante caricato sul campo D carico di refrigerante totale E unità esterna F cilindro di refrigerante e collettore per la carica Illustrazione installazione dell'unità esterna/interna I modelli adottano il refrigerante R410A senza HFC. Per l'installazione delle unità interne, fare riferimento al manuale di installazione fornito con le unità. (Lo schema rappresenta un'unità interna montata a muro.) Deve essere prestata attenzione al sollevamento del tubo flessibile di scarico più di 15 cm Parti optional per le tubature A Nastro non adesivo B Nastro adesivo

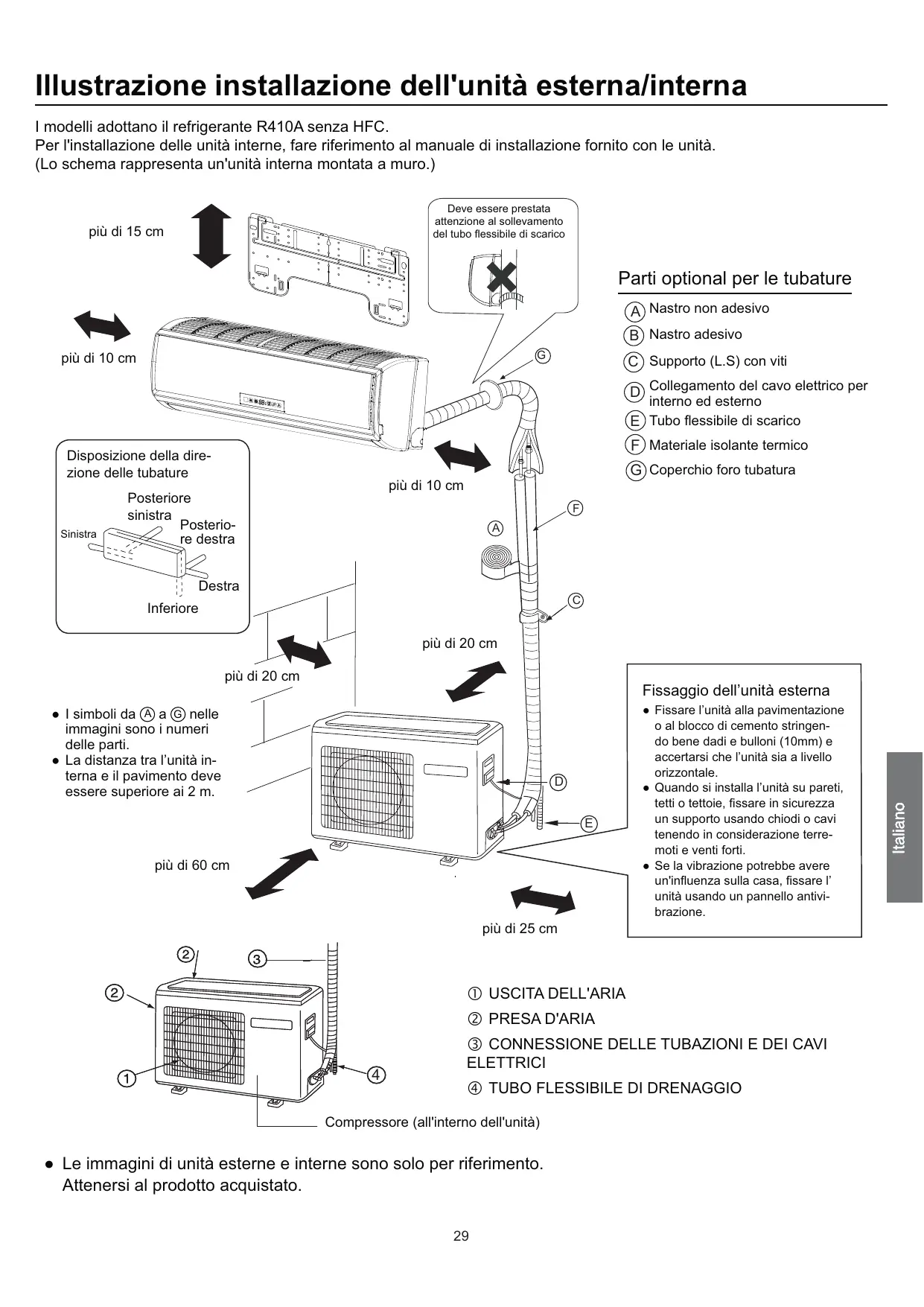

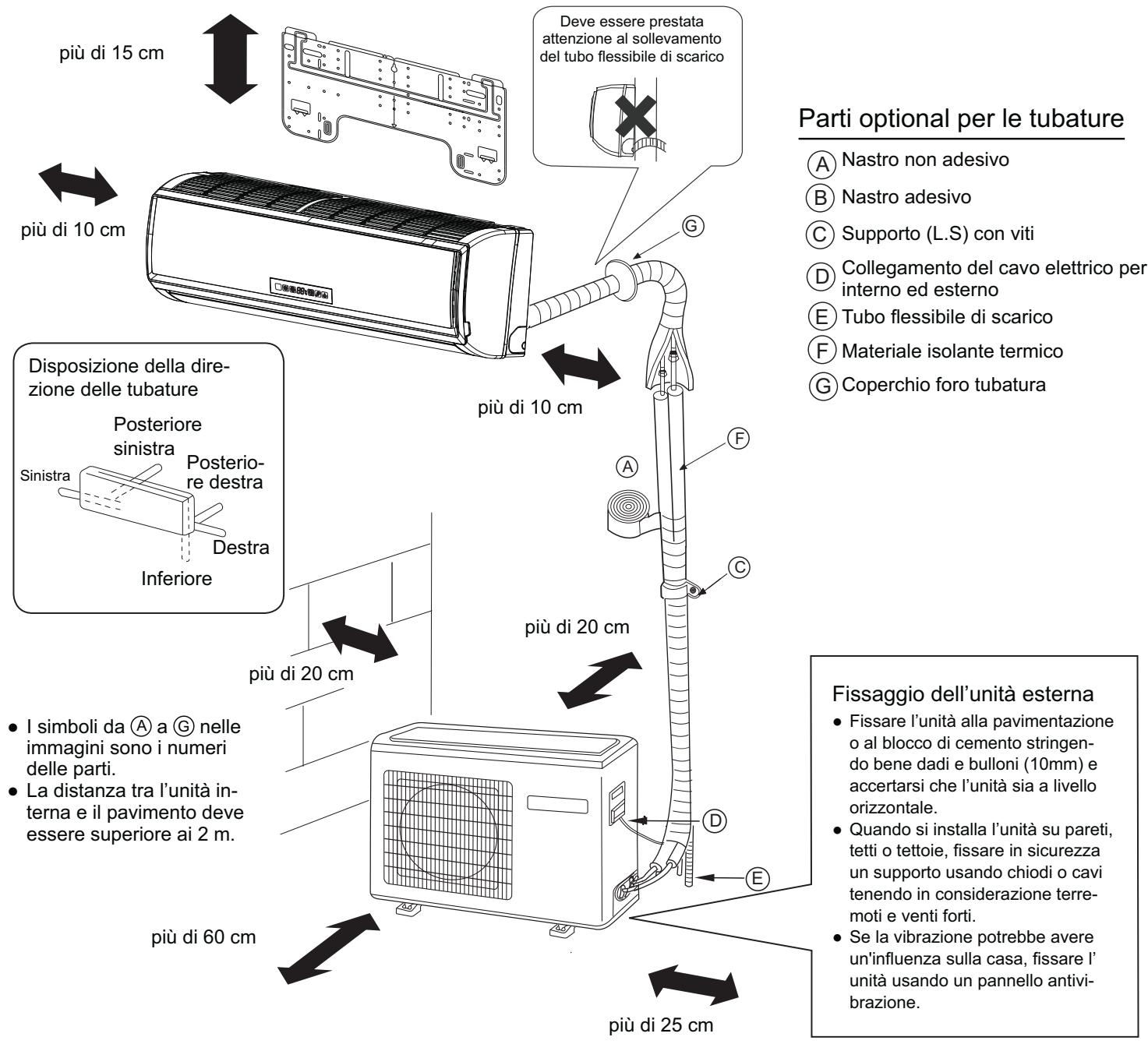

più di 10 cm C Supporto (L.S) con viti D Collegamento del cavo elettrico per interno ed esterno E Tubo flessibile di scarico F Materiale isolante termico Disposizione della direzione delle tubature Sinistra G Coperchio foro tubatura più di 10 cm Posteriore sinistra Posteriore destra

Inferiore più di 20 cm più di 20 cm Fissaggio dell’unità esterna ● I simboli da A a G nelle immagini sono i numeri delle parti. ● La distanza tra l’unità interna e il pavimento deve essere superiore ai 2 m.

più di 60 cm ● Fissare l’unità alla pavimentazione o al blocco di cemento stringendo bene dadi e bulloni (10mm) e accertarsi che l’unità sia a livello orizzontale. ● Quando si installa l’unità su pareti, tetti o tettoie, fissare in sicurezza un supporto usando chiodi o cavi tenendo in considerazione terremoti e venti forti. ● Se la vibrazione potrebbe avere un'influenza sulla casa, fissare l’ unità usando un pannello antivibrazione. più di 25 cm USCITA DELL'ARIA PRESA D'ARIA

Compressore (all'interno dell'unità) ● Le immagini di unità esterne e interne sono solo per riferimento. Attenersi al prodotto acquistato.

Norme di sicurezza Leggere attentamente queste informazioni per il corretto funzionamento del condizionatore. Di seguito, sono elencati tre tipi di norme di sicurezza e suggerimenti. AVVERTENZA Operazioni non corrette potrebbero avere conseguenze gravi come morte o gravi ferite. ATTENZIONE Operazioni non corrette potrebbero causare danni al condizionatore; in alcuni casi si potrebbero avere conseguenze gravi. ISTRUZIONI: Queste informazioni assicurano il corretto funzionamento del condizionatore. Simboli utilizzati nelle illustrazioni : indica che l'azione deve essere evitata. : indica che un'istruzione importante deve essere seguita. : indica una parte che deve essere messa a terra. : fare attenzione alle scosse elettriche (questo simbolo viene visualizzato sull'etichetta principale dell'unità.) Dopo aver letto questo manuale, assicurarsi di farlo leggere anche a coloro che utilizzeranno l'unità. Gli utenti dell'unità dovrebbero conservare il manuale a portata di mano e renderlo disponibile per coloro che effettueranno riparazioni o spostamenti dell'unità. Inoltre, nel caso in cui ci sia un cambio di proprietà, rendere disponibile il manuale per il nuovo utente. Assicurarsi di seguire queste importanti precauzioni di sicurezza. AVVERTENZA ● Non smontare la bocchetta di uscita ● Nel momento in cui venga rilevato qualsiasi dell'unità interna. fenomeno anomalo (p.e. odore di bruciato), Spegnere L'esposizione del ventilatore è molto periinterrompere immediatamente l'erogazione colosa poichè potrebbe ferire le persone. di corrente e contattare il fornitore per conoscere il modo in cui affrontare il problema. In tal caso, continuare a utilizzare il condizionatore potrebbe causare danni e generare il rischio di folgorazione e di incendio. ● In caso di necessità di manutenzione e riparazioni, contattare il fornitore affinchè se ne occupi. Una manutenzione e una riparazione ● Dopo un lungo periodo di utilizzo del condiscorrette potrebbero causare perdite d'aczionatore, è necessario controllare la base qua, rischio di folgorazione e di incendio. per controllare la presenza di danni Se la base danneggiata non viene riparata, l'unità rischia di cadere e causare incidenti. AVVERTENZA ● Sopra l'unità esterna non deve essere posizionato alcun oggetto e non deve esserci nessuna persona. La caduta di persone e oggetti potrebbe causare incidenti. ● Il condizionatore non deve essere installato in ambientei in cui siano presenti gas infiammabili poiché potrebbero generarsi incendi. Il rivenditore deve occuparsi dell'installazione del condizionatore. Un'installazione scorretta può causare perdite d'acqua, rischio di folgorazione e incendio. ● Non utilizzare il condizionatore con le mani umide. Rischio di scossa elettrica. ● Rivolgersi al rivenditore per eseguire le azioni necessarie ad impedire la perdita di refrigerante. Se il condizionatore viene installato in un ambiente piccolo, assicurarsi di eseguire tutte le azioni necessarie per evitare incidenti di soffocamento anche nel caso in cui ci sia una perdita di refrigerante. ● Utilizzare solo fusibili della tipologia corretta. Non utilizzare cavi e nessun altro materiale per sostituire i fusibili poichè potrebbero causare incendi o incidenti. ● Quando il condizionatore viene installato o installato nuovamente, deve occuparsene il rivenditore. Un'installazione scorretta potrebbe causare perdite d'acqua, rischio di folgorazione e incendio. ● Utilizzare il tubo di scarico in modo corretto per assicurare uno scarico funzionale. Un uso scorretto delle tubature potrebbe causare perdite d'acqua. ● Interruttore differenziale installato per proteggere da eventuali dispersioni elettriche. Vi è il rischio di folgorazione elettrica in caso di assenza di interruttore differenziale. ● Collegamento del cavo per la messa a terra. Il cavo per la messa a terra non deve essere connesso al tubo del gas, al tubo dell'acqua o al parafulmine, una messa a terra scorretta potrebbe causare folgorazione.

Messa a terra Norme di sicurezza AVVERTENZA ● Assicurarsi che l'unità venga installata da professionisti. Un'installazione scorretta eseguita da una persona non qualificata potrebbe causare perdite d'acqua, rischio di folgorazione e incendio. ● Accertarsi di seguire attentamente tutte le fasi del manuale durante l'installazione dell'unità. Un'installazione scorretta potrebbe causare perdite d'acqua, rischio di folgorazione, fumo o incendi. ● Assicurarsi che tutti i lavori di tipo elettrico vengano eseguiti da ● Posizionare l'unità su una superficie piana e stabile che possa un elettricista con regolare licenza secondo i regolamenti locali e sorreggere il peso dell'unità per evitare che l'unità si ribalti o cada le istruzioni fornite in questo manuale. Utilizzare un circuito appocausando incidenti. sito per l'unità. Un'installazione scorretta o una mancanza di capacità dei circuiti ● Utilizzare soltanto cavi specifici per il cablaggio. Collegare corretpotrebbe causare un malfunzionamento dell'unità o generare il tamente ogni cavo, e assicurarsi che i cavi non forzino i terminali. I cavi collegati in modo non corretto potrebbero generare calore rischio di folgorazione, fumo e incendi. e rischio di incendio. ● Fissare correttamente il coperchio del terminale (pannello) sull'unità. ● Adottare le precauzioni necessarie contro tifoni e terremoti per Se l'installazione non viene eseguita correttamente, la polvere o evitare la caduta del condizionatore. l'acqua potrebbero entrare nell'unità e generare il rischio di folgorazione, fumo o incendi. ● Non effettuare modifiche e cambiamenti al condizionatore. In caso di problemi, consultare il rivenditore. Se le riparazioni non vengono eseguite nella maniera corretta, ● Utilizzare soltanto il refrigerante R410A come indicato sull'unità durante l'installazione o lo spostamento della stessa. potrebbero presentarsi perdite d'acqua, rischio di folgorazione L'utilizzo di qualsiasi altro refrigerante o l'introduzione di aria nei oppure potrebbe venir prodotto fumo e generati incendi. circuiti dell'unità potrebbe comportare un ciclo di lavoro anomalo generando il rischio di esplosione dell'unità. AVVERTENZA ● Non toccare le alette sullo scambiatore di calore a mani nude poichè queste sono affilate e pericolose. ● Durante l'installazione dell'unità in un ambiente piccolo, eseguire tutte le operazioni necessarie per proteggersi dall'ipossia che potrebbe essere causata dalla perdita di refrigerante che raggiunge ● Nel caso di perdita di refrigerante, fare in mdo che l'ambiente sia il livello massimo. ventilato in maniera adeguata. Rivolgersi al rivenditore per eseguire quanto necessario. Se il gas del refrigerante che fuoriesce viene esposto a fonti di ● Quando il condizionatore viene riposizionato, consultare il rivencalore, potrebbero generarsi gas nocivi. ditore o uno specialista. ● Con tutte le tipologie di condizionatori ad aria fresca, l'aria esterUn'installazione scorretta potrebbe causare perdite d'acqua, na potrebbe venir soffiata direttamente nell'ambiente al disinseririschio di folgorazione o incendi. mento del termostato. Questo va tenuto in considerazione duran● Dopo aver completato il lavoro di manutenzione, controllare te l'installazione dell'unità. L'esposizione diretta all'aria esterna potrebbe causare pericolo eventuali perdite di gas refrigerante. Se il gas refrigerante è esposto a una fonte di calore come un per la salute e potrebbe far guastare il cibo. ventilatore per il rscaldamento, a una stufa o a un grill elettrico, ● Non cercare di aggirare le misure di sicurezza del dispositivo e potrebbero generarsi gas nocivi. non modificare le impostazioni. ● Utilizzare solo parti specifiche. La manomissione delle misure di sicurezza dell'unità ad esempio Assicurarsi che l'unità venga installata da professionisti. Un'inil pressostato e l'interruttore della temperatura oppure l'utilizzo stallazione scorretta potrebbe causare perdite d'acqua, rischio di di parti che non provengano dal rivenditore o da uno specialista folgorazione, fumo o incendi. potrebbero causare incendi ed esplosioni.

Norme di sicurezza Precauzioni per maneggiare le unità che utilizzano R410A Attenzione Non utilizzare vecchie tubature refrigeranti Utilizzare una pompa a vuoto con un valvola di controllo a flusso ● Il refrigerante e l'olio refrigerante vecchi nelle tubature contengo inverso. una grande quantità di clorina, che potrebbe causare il degrado ● Se vengono utilizzati altri tipi di valvole, l'olio della pompa a vuoto dell'olio refrigerante nella nuova unità. penetrerà nel ciclo del refrigerante e causerà il degrado dell'olio ● L'R410A è un refrigerante ad alta pressione e l'utilizzo di tubature refrigerante. vecchie potrebbe generare il rischio di esplosione. Non utilizzare i seguenti strumenti usati in precedenza con refrigeranti convenzionali. Preparare degli strumenti per l'uso esclusivo dell'R410A. (Collettore manometro, tubo flessibile di carico, rilevatore di perdite di gas, valvola di controllo a flusso inverso, base di carico per Mantenere le superfici interne ed esterne delle tubature pulite e pri- il refrigerante, vacuometro ed equipaggiamento per il recupero di ve di contaminati come zolfo, ossidi, particelle di sporco e polvere, refrigerante.) olii e umidità. ● Se il refrigerante e/o l'olio refrigerante lasciato su questi stru● Gli agenti contaminanti che si trovano nelle tubature refrigeranti menti si mescola con l'R410, oppure se l'acqua si mescola con l'R410A, il refrigerante subirà un processo di degrado. potrebbero causare il degrado dell'olio refrigerante. ● Poiché l'R410A non contiene cloro, i rilevatori di perdite di gas per refrigeranti convenzionali non funzioneranno. Attenzione Non utilizzare una bombola di carico. ● L'utilizzo di una bombola di carico modificherà la composizione del refrigerante causando una perdita di potenza. Riporre al chiuso le tubature da utilizzare durante l'installazione, e tenere entrambe le estremità sigillate fino al momento della brasatura. (tenere i gomiti e le altre connessioni avvolte nella plastica.) ● Se la polvere, lo sporco o l'acqua penetrano nel ciclo del refrigerante, potrebbero causare il degrado dell'olio nell'unità oppure causare il malfunzionamento del compressore. Utilizzare gli strumenti con estrema cautela. ● Nel caso in cui elementi esterni come polvere, sporco o acqua Utilizzare una piccola quantità di olio a base di estere o etere, oppenetrino nel ciclo del refrigerante potrebbe verificarsi il degrado pure alchilbenzene per applicare uno strato protettivo su tutti i punti dell'olio della macchina refrigerante. di connessione delle flange e dei fori svasati. ● Una grande quantità di olio minerale potrebbe causare il degrado dell'olio della macchina refrigerante. Utilizzare soltanto refrigerante R410A. Utilizzare liquido refrigerante per caricare il sistema. ● Caricare l'unità con il gas refrigerante comporta la modifica della ● L'utilizzo di refrigeranti contenenti cloro (per esempio R22) causa il degrado del refrigerante. composizione del refrigerante ne cilindro causando un abbassamento della qualità delle prestazioni Prima di installare l'unità Attenzione Non installare l'unità in un luogo in cui c'è il rischio di perdite di gas Se l'unità viene installata in un ospedale, eseguire le azioni necessarie contro il rumore. infiammabile. ● Il gas disperso accumulato attorno all'unità potrebbe generare un ● La strumentazione medica ad alta frequenza potrebbe interferire con il normale funzionamento del condizionatore o dell'equipagincendio. giamento medico Non utilizzare l'unità per conservare cibi, animali, piante, artefatti o per altri scopi particolari. ● L'unità non è designata per offrire condizioni adeguate per il mantenimento della qualità di questi oggetti. Non utilizzare l'unità in ambienti non comuni ● L'utilizzo dell'unità in presenza di una grande quantità di olio, vapore, acido, solventi alcalini o particolari tipi di spray potrebbe causare un notevole abbassamento delle prestazioni e/o un malfunzionamento comportando il rischio di folgorazione, fumo o incendi. ● La presenza di solventi organici, gas corrosi (come ammoniaca, composti di zolfo e acidi) potrebbe causare perdite di gas o acqua. Non posizionare l'unità al di sopra o al di sotto di oggetti che non devono essere bagnati. ● Quando il livello di umidità supera l'80% o quando il sistema di drenaggio è otturato, dall'unità interna potrebbe gocciolare acqua. ● Per evitare il gocciolamento delle unità esterne, si dovrebbe tenere in considerazione l'installazione di un sistema di drenaggio centralizzato.

Norme di sicurezza Prima di installare (riposizionare) l'unità o prima di eseguire lavori elettrici Attenzione Eseguire la messa a terra l'unità. ● Non collegare la messa a terra dell'unità ai tubi del gas, ai tubi dell'acqua, ai parafulmini o ai terminali della messa a terra dei telefoni. Una messa a terra non corretta comporta il rischio di folgorazione, fumo, incendio, oppure il rumore generato dalla scorretta messa a terra potrebbe causare il malfunzionamento dell'unità. Non spruzzare acuqa sui condizionatori o immergerli nell'acqua. ● L'acqua sull'unità comporta il rischio di folgorazione. Controllare periodicamente la piattaforma sulla quale è posizionata l'unità in caso di danneggiamento per evitare la caduta dell'unità. ● Se l'unità viene lasciata su una piattaforma danneggiata, potrebbe ribaltarsi causando danni. Accertarsi che i cavi non siano soggetti a tensione. ● Se i cavi sono troppo tesi, potrebbero rompersi o generare calore Durante l'installazione delle tubature di drenaggio, seguire le istruzioni nel manuale e assicurarsi che questi drenino correttamente e/o fumo e incendi. l'acqua per evitare la formazione di condensa di rugiada. Installare un interruttore differenziale per la dispersione di corrente ● Se le tubature non vengono installate correttamente, potrebbero causare perdite d'acqua e danneggiare l'arredamento. alla sorgente della corrente elettrica per evitare il rischio di folgorazione. ● In assenza dell'interruttore differenziale per la dispersione di Smaltire correttamente i materiali dell'involucro. ● Nella scatola potrebbero essere inclusi elementi come chiodi. corrente, si corre il rischio di folgorazione, fumo o incendio. Smaltirli correttamente per evitare lesioni. Utilizzare interruttori e fusibili (interruttori differenziale per la corren- ● Le buste di plastica rappresentano un pericolo di soffocamento per i bambini. Strappare la buste di plastica prima di smaltirle per te elettrica e fusibili, interruttore remoto<interruttore+fusibile di tipo prevenire eventuali incidenti. B>, interruttori differenziali di corrente scatolati) con una capacità di corrente appropriata. ● L'utilizzo di fusibili ad alta capacità, cavi di ferro, o cavi di rame potrebbe danneggiare l'unità o generare fumo o incendi. Prima del collaudo di avvio Attenzione Non premere gli interruttori con le mani bagnate per evitare il rischio di folgorazione. Non toccare le tubature refrigeranti a mani nude durante e immediatamente dopo il funzionamento. ● Secondo lo stato del refrigerante nel sistema, alcune parti dell'unità come le tubature e il compressore potrebbero divenire molto fredde o calde e causare congelamento o ustioni. Non spegnere subito dopo aver fermato l'unità. ● Prima di spegnere completamente l'unità aspettare almeno cinque minuti, altrimenti potrebbero verificarsi perdite d'acqua dall'unità e altri problemi. Non utilizzare l'unità se i pannelli o le griglie di sicurezza non siano in posizione corretta. ● La loro presenza previene il rischio di lesioni dell'utente che altri- Non utilizzare l'unità senza filtri d'aria. menti potrebbe toccare parti rotanti, o parti ad alta temperatura o ● Particelle di polvere nell'aria potrebbero otturare il sistema e causare malfunzionamento. alto voltaggio.

Leggere prima dell'installazione Elementi da controllare (1). Verificare il tipo di refrigerante utilizzato dall'unità su cui deve essere effettuata la manutenzione. Tipo di refrigerante: R410A (2). Controllare i sintomi mostrati dall'unità su cui deve essere effettuata la manutenzione. Cercare nella guida i sintomi relativi al ciclo del refrigerante. (3). Assicurarsi di leggere con attenzione le precauzioni di sicurezza che si trovano all'inizio di questo documento. (4). Nel caso di perdita di gas o se il refrigerante residuo è esposto a una fiamma viva, si può produrre un gas nocivo acido fluoridrico. Il luogo di lavoro deve essere ben ventilato. AVVERTENZA ● Installare nuove tubature subito dopo aver rimosso quelle vecchie per evitare la formazione di umidità sul circuito refrigerante. ● La presenza di cloro in alcuni refrigeranti come l'R22 può causare il degrado dell'olio della macchina refrigerante. Strumenti e materiali necessari Preparare i seguenti strumenti e materiali necessari per l'installazione e la manutenzione dell'unità. Strumenti necessari da utilizzare per l'R410A (adattabilità degli strumenti utilizzabili con R22 e R407C).

1. Da utilizzare esclusivamente con l'R410A ( da non utilizzare con l'R22 o l'R407C )

Strumenti/materiali Utilizzo Note Collettore manometro Consente di eseguire l'evacuazione, e il 5.09 MPa sul lato ad alta pressione caricamento del refrigerante Tubo flessibile di carico Permette di eseguire l'evacuazione, e il Diametro del tubo flessibile maggiore di quello dei tubi convenzionali. caricamento del refrigerante Equipaggiamento per il recupero del re- Consente di recuperare il refrigerante frigerante Cilindro refrigerante Consente il caricamento del refrigerante Porta di caricamento del cilindro refrige- Consente il caricamento del refrigerante rante Bullone foro svasamento Annotare il tipo di refrigerante. La parte superiore del cilindro è di colore rosa. Diametro del tubo flessibile maggiore di quello dei tubi convenzionali. Consente di collegare l'unità alle tubature Utilizzare bulloni per i fori di svasamento di tipo due.

2. Strumenti e i materiali che possono essere utilizzati con l'R410 con alcune restrizioni

Strumenti/materiali Utilizzo Note Rilevatore di perdite di gas Consente di rilevare perdite di gas È possibile utilizzare il rilevatore per gas di tipo HFC. Pompa a vuoto Consente di eseguire l'asciugatura sotto Potrebbe essere utilizzata nel caso in cui sia montato un adattatore di controlo a flusso vuoto inverso. Strumento foro di svasamento Svasatura delle tubature Equipaggiamento per il recupero del re- Consente il recupero del refrigerante frigerante Sono stati apportati dei cambiamenti alle dimensioni della svasatura. Fare riferimento alla pagina successiva. Potrebbe essere utilizzato se progettato per essere utilizzato con l'R410A.

3. Strumenti e materiali utilizzati perl'R22 o R407C che possono essere utilizzati anche con l'R410A

Strumenti/materiali Utilizzo Pompa del vuoto con valvola di controllo Consente di eseguire l'asciugatura sotto vuoto Piegatubi Consente di piegare i tubi Chiave dinamometrica Consente di stringere i bulloni dei fori di Soltanto svasamento Tagliatubi Consente di tagliare i tubi Saldatore e cilindro ad azoto Consente di saldare le tubature Misuratore di carica del refrigerante Consente il caricamento del refrigerante Vacuometro Consente di controllare il vuoto Note 12,70 (1/2'') e 15,88(5/8'') hanno una dimensione maggiore della svasatura.

4. Strumenti e materiali che non devono essere utilizzati con l'R410A

Strumenti/materiali Utilizzo Note Bombola di carico Consente di caricare il refrigerante Non deve essere utilizzato con le unità di tipo R410. Strumenti per l'R410A devono essere maneggiate con estrema attenzione, evitando di far entrare in circolo la polvere e l'umidità.

Leggere prima dell'installazione Materiali per le tubature Tipi di tubi in rame (riferimento) Massima pressione di funzionamento Refrigeranti applicabili 3,4 MPa R22, R407C 4,15 MPa R410A ● Utilizzare tubature che rispettino gli standard locali. Materiali tubature/Spessore radiale Utilizzare tubature in rame di fosforo disossidato. Poichè la pressione di attività delle unità che utilizzano l'R410A è più elevata di quella delle unità con l'R22, utilizzare tubature con uno spessore radiale che sia specificato nel grafico sottostante. (Tubature con uno spessore radiali di 0.7 mm o inferiore non devono essere usate.) Dimensione (mm) Dimensione (pollici) Spessore radiale (mm)

3/4" 1,0 t Tipo Tubature di tipo O Tipo-1/2H o tubazioni H ● Nonostante sia stato possibile utilizzare tubature di tipo O per una dimensione che arrivi fino a 19,05 (3/4") con refrigeranti convenzionali, utilizzare tubature H di tipo 1/2H per unità che utilizzano l'R410A. (Tubature di tipo O possono essere utilizzate se la dimensione della tubatura è 19,05 e lo spessore radiale è 1,2 t.) ● La tabella mostra gli standard giapponesi. Utilizzare questa tabella come riferimento, scegliere tubature che corrispondono agli standard locali. Svasatura (tipo O e topo OL) Le dimensioni della svasatura per le unità che utilizzano l'R410A sono maggiori di quelle delle unità che utilizzano l'R22 per migliorare la tenuta. Dimensione della svasatura(mm) Dimensioni Dimensione A R410A R22

Dimensione A Dimensione esterna delle tubature Se viene utilizzato un tipo di foro di svasamento a frizione con le machine flares sulle unità che utilizzano l'R410A, la parte del tubo che fuoriesce deve avere una lunghezza da 1,0 e 1,5mm. Un tubo di calibro in rame può risultare utile per regolare la lunghezza del tubo che sporge. Bullone foro svasamento Per aumentare la forza vengono utilzzati bulloni svasati di tipo 2 invece che di tipo 1. La dimensione dei bulloni foro svasati è stata cambiata. Dimensione bullone foro svasato (mm) Dimensione esterna delle tubature Dimensioni Dimensione B R410A (Tipo 2) R22 (Tipo 1)

Dimensione B ● La tabella mostra gli standard giapponesi. Utilizzare questa tabella come riferimento, scegliere tubature che corrispondono agli standard locali.

Leggere prima dell'installazione Collaudo della tenuta NESSUN cambiamento rispetto al metodo convenzionale. Fare attenzione poichè un rilevatore di perdita di refrigerante per l'R22 o l'R407C non può rivelare perdite di R410A. Torcia alogenura Rilevatore di perdita di R22 o R407C Oggetti da osservare attentamente: 1. Mettere sotto pressione l'apparecchiatura con l'azoto fino al raggiungimento della pressione designata quindi considerare la tenuta dell'equipaggiamento, tenere in considerazione le variazioni di temperatura.

2. Quando si ricercano le zone di perdita utilizzando un refrigerante, assicurarsi di utilizzare l'R410A.

3. Assicurarsi che l'R410A sia allo stato liquido quando viene caricato.

1. L'utilizzo dell'ossigeno come gas pressurizzato potrebbe causare un'esplosione.

2. Un caricamento di gas R410A causerà la modifica della composizione del refrigerante residuo nel cilindro impedendo l'utilizzo di questo refrigerante. Svuotamento

1. Pompa del vuoto con valvola di controllo

È necessaria una pompa del vuoto con valvola di controllo per evitare che l'olio della pompa a vuoto penetri nel circuito refrigerante quando la pompa del vuoto è spenta (o nel caso in cui si verifichi un black out). In seguito sarà inoltre possibile collegare una valvola di controllo alla pompa del vuoto.

2. Vuoto standard della pompa del vuoto

Utilizzare una pompa che raggiunge i 65 Pa o inferiore dopo 5 minuti di funzionamento. Inoltre, assicurarsi di utilizzare una pompa a vuoto che sia stata mantenuta correttamente e oliata utilizzando l'olio specifico. Se la pompa del vuoto non è stata mantenuta correttamente, il grado di vuoto potrebbe essere troppo basso.

3. Precisione richiesta per il vacuometro

Utilizzare un vacuometro che possa misurare fino a 650 Pa. Non utilizzare un manometro generale poichè non può misurare un vuoto di 650 Pa.

4. Tempo di svuotamento

Svuotare l'apparecchiatura per 1 ora dopo aver raggiunto i 650 Pa. Dopo lo svuotamento, tenere ferma l'apparecchiatura per 1 ora e assicurarsi che il vuoto si conserva.

5. Procedura di funzionamento quando la pompa del vuoto è spenta

Per prevenire un riflusso dell'olio della pompa a vuoto, aprire la valvola di scarico sul lato della pompa a vuoto oppure allentare la tubatura di scarico flessibile per tirare su aria prima di fermare l'operazione. La stessa procedura operativa deve essere eseguita quando si utilizza una pompa a vuoto con una valvola di controllo. Caricamento del refrigerante L'R410A deve trovarsi allo stato liquido quando viene caricato. Motivazioni: L'R410A è un refrigerante pseudo azeotropico (punto d'ebollizione R32= -52°C, R125= -49°C) e difficilmente può essere maneggiato allostesso modo dell'R22; comunque, assicurarsi di riempire il refrigerante dalla parte del liquido, poichè fare ciò dalla parte del gas comporterà in qualche modo la modifica della composizione del refrigerante nel cilindro. Nota ● Nel caso di un cilindro con un sifone, il liquido R410A viene caricato senza capovolgere il cilindro. Controllare il tipo di cilindro prima di caricarlo. Rimedi nel caso di perdita di refrigerante In caso di perdita di refrigerante, deve essere caricato del refrigerante aggiuntivo. (Aggiungere il refrigerante dalla parte del liquido) Caratteristiche dei refrigeranti nuovi e convenzionali ● Poichè l'R410A è un refrigerante azeotropico simulato, può essere maneggiato allo stesso modo di un singolo refrigerante come l'R22.In ogni caso, se il refrigerante viene rimosso durante lo stato di vapore, la composizione del refrigerante nel cilindro potrebbe cambiare. ● Rimuovere il refrigerante allo stato liquido. In caso di perdita di refrigerante può essere aggiunto refrigerante aggiuntivo.

Processo di installazione Installazione dell’unità esterna gomma

Bordatura “Bordatura” per proteggere i cavi elettrici da spigoli vivi.

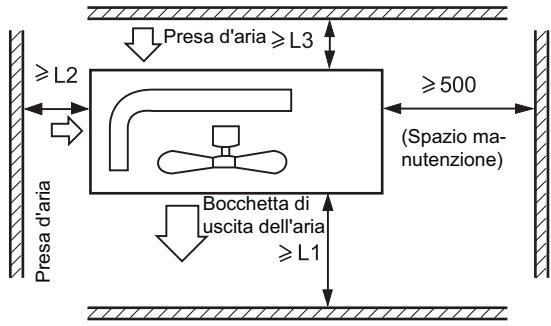

2. Selezione del luogo di installazione

Selezionare la posizione per un'installazione che soddisfi le seguenti condizioni e, allo stesso tempo, ottenere il consenso dell'utente o del cliente. ● Una posizione in cui circola l'aria. ● Una posizione lontana da radiazioni di calore proveniente da altre fonti di calore. ● Una posizione dalla quale sia facile scaricare l'acqua drenata. ● Una posizione nella quale il rumore e l'aria calda non disturbino i vicini. ● Una posizione dove, durante l'inverno, non ci siano abbondanti nevicate. ● Una posizione dove non ci siano ostacoli vicini alla presa d'aria o allo scarico dell'aria. ● Una posizione dove la presa d'aria non è esposta a forte vento. ● Una posizione circondata su tutti e 4 i lati non è ideale per l'installazione. È necessario uno spazio di 1 m o maggiore sopra al condizionatore. ● Evitare di montare le griglie in una posizione in cui possano avvenire corto circuiti. ● Durante l'installazione di diverse unità, assicurarsi che sia presente abbastanza spazio di aspirazione per evitare corto circuiti. Requisiti dello spazio aperto intorno all'unità Presa d'aria Presa d'aria (Spazio manutenzione) Distanza Caso I Caso II Caso III

aprire aprire 500 mm

300 mm 300 mm aprire

150 mm 300 mm 150 mm Nota: (1) Fissare le parti con le viti. Bocchetta (2) Evitare che il vento forte entri di uscita dell'aria direttamente nel foro di uscita Direzione del vento del flusso d'aria. (3) È necessario un metro di distanza dalla parte superiore dell'unità. (4) Non bloccare l'area intorno all'unità. (5) Se l'unità è stata installata in una posizione esposta al vento, installare l'unità in modo che la griglia di uscita NON sia rivolta verso la direzione del vento forte. Bocchetta di uscita dell'aria

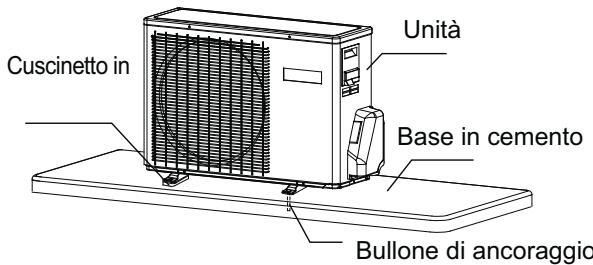

3. Installazione dell'unità esterna

Fissare l'unità alle fondamenta in maniera corretta secondo le condizioni del luogo di installazione, facendo riferimento alle seguenti informazioni. ● Lasciare abbastanza spazio sul cemento delle fondamenta per fissare i dadi di ancoraggio. ● Una posizione in cui il cemento delle fondamenta sia abbastanza profondo. ● Installare l'unità in modo tale che l'angolo di inclinazione sia inferiore ai 3 gradi. ● Non posizionare l'unità direttamente a terra. Confermare che ci sia abbastanza spazio accanto al foro di drenaggio nella parte bassa, così da assicurare che l'acqua venga drenata senza problemi. Unità Cuscinetto in Base in cemento Bullone di ancoraggio

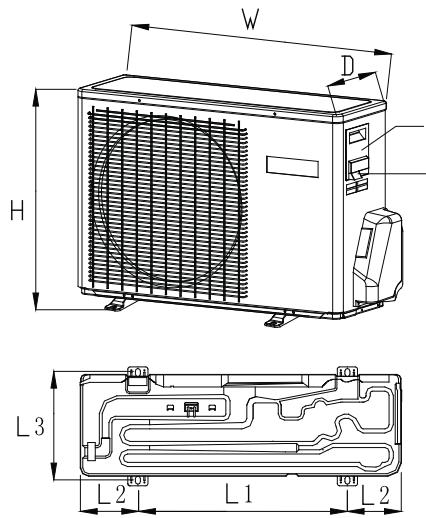

4. Dimensioni di installazione (unità: mm)

Terminale del cablaggio dell'alimentazione elettrica Foro di distribuzione del cablaggio dell'alimentazione elettrica

Processo di installazione Collegamento delle tubature

1. Dimensione delle tubature

Tubo per liquidi 6,35x0,8 mm Tubo per gas 9,52x0,8 mm Tubo per liquidi 6,35x0,8 mm Tubo per gas 12,7x0,8 mm Tubo per liquidi 9,52x0,8 mm Tubo per gas 15,88x1,0 mm ● Installare i dadi svasati rimossi dalle tubature per collegarle, quindi svasare le tubature.

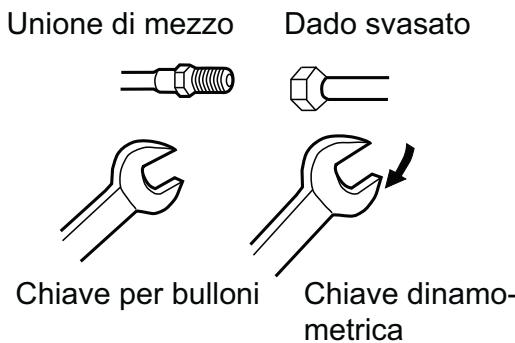

Collegamento dei tubi ● Per piegare un tubo, curvarlo con un raggio molto ampio per non spaccarli, il raggio deve essere compreso tra 30 e 40 mm o più. ● Collegare prima le tubature del lato del gas poiché renderà il lavoro più semplice. ● Il tubo di collegamento è apposito per R410A. Unione di mezzo Chiave per bulloni Un serraggio eccessivo senza eseguire una centratura accurata può danneggiare le filettature e provocare perdite di gas. Dado svasato Diametro del tubo (ǿ) Coppia di serraggio Lato liquidi 6,35 mm (1/4") 18 N.m Lato liquidi/gas 9,52 mm (3/8") 42 N.m Lato gas 12,7mm (1/2") 55 N.m Lato gas 15,88 mm (5/8") 60 N.m Chiave dinamometrica Prestare attenzione poiché materiali come scarti di sabbia, acqua ecc. non entrino nel tubo. AVVERTENZA La lunghezza standard delle tubature è di C m. Se è superiore a D m, il funzionamento del'unità potrebbe non risultare corretto. Se il tubo deve essere allungato, deve essere caricato il refrigerante, in base a E g/m. Tuttavia, il caricamento del refrigerante deve essere eseguito da personale professionista. Prima di aggiungere altro refri gerante, eseguire lo sfiato dell’aria dalle tubature del refrigerante e dall’unità interna usando una pompa a vuoto, poi caricare il refrigerante. Unità esterna unità esterna

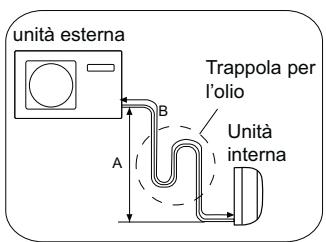

unità esterna unità esterna Trappola per l’olio

Unità interna ● Elevazione massima: A massimo ● Se l’altezza A è superiore ai 5 m, un raccoglitore dell’olio deve essere installato ogni 5~7m ● Lunghezza massima: B massimo ● Se la lunghezza B delle tubature è maggiore di D m, il refrigerante deve essere caricato in base a E g/m.

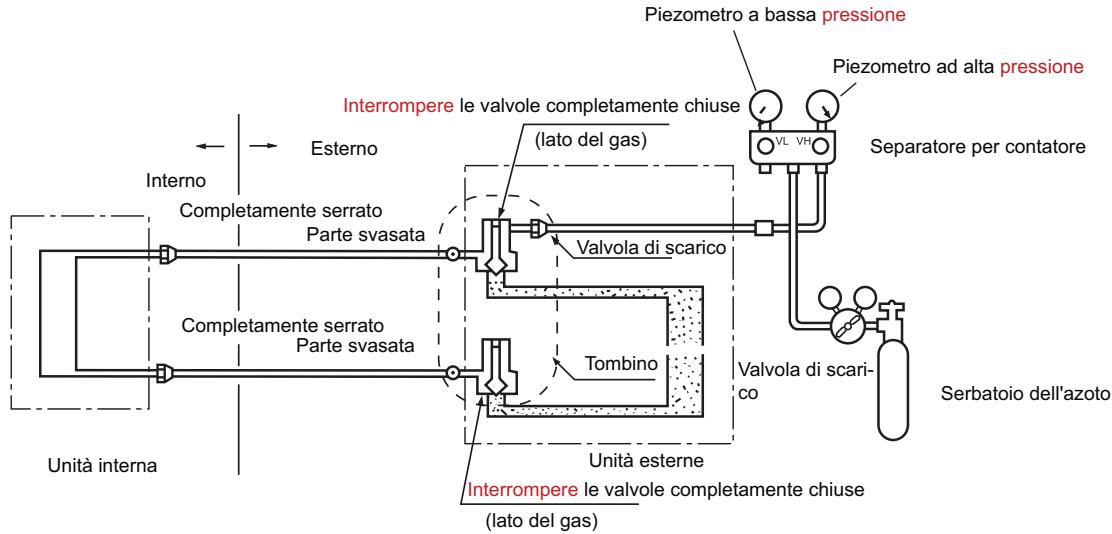

Processo di installazione Collaudo della tenuta Dopo aver collegato la tubatura refrigerante, è necessario eseguire un collaudo per verificarne la tenuta. ● Il collaudo della tenuta dell'aria utilizza un serbatoio di azoto per produrre una pressione secondo la modalità di collegamento delle tubature come mostrato nella figura seguente. ● La valvola del gas e del liquido sono tutte in stato di chiusura. Per prevenire l'entrata dell'azoto nel sistema di circolazione dell'unità esterna, serrare la valvola ord?? prima di effettuare la pressione (entrambe le valvole del gas e del liquido ords). Piezometro a bassa pressione Piezometro ad alta pressione Interrompere le valvole completamente chiuse (lato del gas) Esterno Separatore per contatore Interno Completamente serrato Parte svasata Valvola di scarico Completamente serrato Parte svasata Unità interna Tombino Valvola di scarico Serbatoio dell'azoto Unità esterne Interrompere le valvole completamente chiuse (lato del gas)

1) Mettere sotto pressione per più di 3 minuti a 0,3 MPa

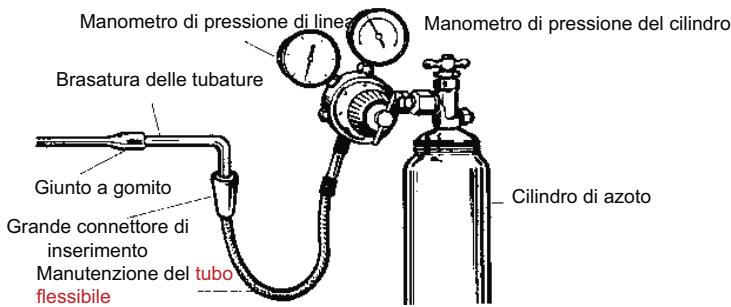

(3,0 kg/cm2g) Manometro di pressione di linea Brasatura delle tubature

2) Mettere sotto pressione per più di 3 minuti a 1.5 MPa

(15 kg/cm2g). Verrà rilevata una forte perdita.

3) Mettere sotto pressione per 24 ore a 3,0 MPa (30 kg/

cm2g). Verrà rilevata una leggera perdita. Manometro di pressione del cilindro Giunto a gomito Cilindro di azoto Grande connettore di inserimento Manutenzione del tubo flessibile ● Controllare se la pressione diminuisce Se la pressione non diminuisce, procedere. Se la pressione diminuisce, cercare il punto di perdita. Mettendo sotto pressione per 24 ore, la variazione di 1°C della temperatura dell'ambiente causerà una variazione di pressione pari a 0,01 MPa (0,1kg/cm2 g). Dovrà essere corretto durante il collaudo. ● Controllare il punto di perdita Nelle fasi da 1) a 3), nel caso in cui avvenga una perdiata di pressione, controllare la perdita in ogni giuntura ascoltando, toccando e usando acqua saponata ecc. per identificare il punto di perdita. Dopo aver individuato il punto di perdita, saldarlo nuovamente, oppure serrare il bullone.

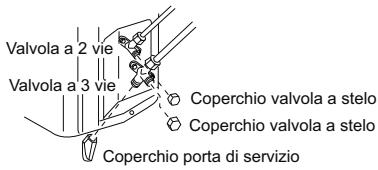

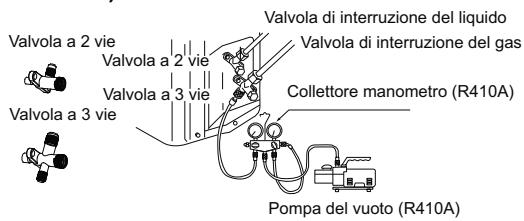

Processo di installazione Svuotamento Metodo di svuotamento delle tubature: per usare una pompa del vuoto (p.e.1U 18FS1ERA)

1. Staccare il coperchio della porta di servizio della valvola a 3 vie, il coperchio

Valvola a 2 vie della valvola a stelo della valvola a 2 vie e della valvola a stelo della valvola a 3 Valvola a 2 vie vie, collegare la porta di servizio nella protuberanza del tubo flessibile di carico Valvola a 3 vie Valvola a 3 vie (basso) del gruppo monometrico. Poi collegare la protuberanza del tubo di carico flessibile (centrale) alla pompa a vuoto. Valvola di interruzione del liquido Valvola di interruzione del gas Collettore manometro (R410A) Pompa del vuoto (R410A)

2. Aprire a livello basso la manopola del gruppo monometrico, operare la pompa a

vuoto. Se l'indicatore (basso) raggiunge la condizione di vuoto immediatamente, controllare di nuovo il punto 1.

3. Aspirare sottovuoto per più di 15 min, Controllare l'indicatore che deve indicare

-0.1MPa (76 cm Hg) sul lato della bassa pressione. Dopo avere completato la procedura di scarico, chiudere la manopola in posizione "Lo" del gruppo manometrico ed arrestare il funzionamento della pompa a vuoto. Controlla le condizioni della scala graduata e tenerla per 1-2 min. Se l’indicatore si sposta, malgrado la chiusura, far funzionare di nuovo il degassamento e tornare al principio del punto 3 . Aperto Chiuso Valvola a 2 vie 4. Aprire la valvola a stelo della valvola a 2 vie girandolo di 90 gradi in senso antiorario. Dopo 6 secondi, chiudere la valvola a 2 vie ed eseguire un'ispezione per accertarsi che non ci siano perdite di gas. Valvola a 3 vie Porta di servizio 90 per 6 secondi. 5. Non ci sono perdite di gas? Se ci sono perdite di gas, stringere i giunti del tubo. Se la perdita di arresta, procedere al punto 6. Se la perdita non si arresta, scaricare tutto il refrigerante usando la porta di servizio. Dopo avere attivato di nuovo il degassamento ed aspirato l'aria, riempire con refrigerante raccomandato usando la bombola del gas. Valvola a 2 vie

6. Staccare il tubo flessibile della ricarica dall'apertura di servizio, aprire la valvola a 2 vie e

e quella a 3 vie. Ruotare ila valvola a stelo in senso antiorario fino a serrarlo leggermente.

7. Per evitare le perdite di gas, ruotare il tappo della porta di servizio della valvola a 2 vie e

di quello della valvola a 3 vie un po' oltre il punto di serraggio, in cui la resistenza aumenta immediatamente. Valvola a 3 vie Valvola a 2 vie Valvola a 3 vie Coperchio valvola a stelo Coperchio valvola a stelo Coperchio porta di servizio ATTENZIONE: Se c'è una perdita di refrigerante del condizionatore, è necessario scaricare tutto il refrigerante. Per prima cosa aspirare, poi caricare il refrigerante liquido nel condizionatore in base alla quantità indicata sull'etichetta.

Processo di installazione Cablaggio elettrico AVVISO!

PERICOLO DI LESIONI O MORTE

● DISATTIVARE LA CORRENTE ELETTRICA DALL'INTERRUTTORE DIFFERENZIALE O DALLA SORGENTE DI ALIMENTAZIONE PRIMA DI ESEGUIRE QUALSIASI TIPO DI COLLEGAMENTO ELETTRICO. ● METTERE A TERRA TUTTI I COLLEGAMENTI PRIMA DI ESEGUIRE COLLEGAMENTI A TENSIONE. Precauzioni per il cablaggio elettrico ● Il cablaggio elettrico dovrebbere essere eseguito soltanto da personale autorizzato. ● Non collegare più di 3 cavi al blocco del terminale. Utilizzare sempre alette terminali ondulate di tipo rotondo con presa isolata alle estremità dei cavi. ● Utilizzare soltanto conduttori in rame. Opzioni per le dimensioni dei cavi di collegamento e del cavo di alimentazione Scegliere le dimensioni dei cavi e la protezione dei circuiti dalla tabella sottostante. (Questa tabella presenta cavi lunghi 20 m con una perdita di voltaggio minore del 2%.) Interruttore differenziale di corrente Oggetto Dimensione del cavo di alimentaInterruttore autoCapacità nominale del zione (minimo) matico dispositivo di protezione del (2 mm) (A) sovraccarico di corrente (A) Stato Modello Interruttore di circuito con messa a terra Interruttore differenziale (A) Corrente di dispersione (mA)

● Se il cavo d'alimentazione è danneggiato, deve essere sostituito dal produttore, il suo rappresentante o persona similarmente qualificata. ● Se il fusibile della scatola di controllo è rotto, modificarlo con uno di tipo T 25A/250V ● Il metodo di cablaggio deve essere in linea con le normative di cablaggio locali. ● Il cavo di alimentazione e i cavi di connessione devono essere forniti. ● Tutti i cavi devono avere la Certificazione Europea di Autenticazione. Durante l'installazione, quando vengono interrotti i cavi di connessione, assicurarsi che il cavo della messa a terra sia l'ultimo a venir interrotto. ● 'interruttore del condizionatore deve essere un interruttore di tutti i poli e la distanza fra i suoi due contatti non deve essere inferiore a 3mm. Questi metodi di scollegamento devono essere . ● La distanza tra i suoi due blocchi terminali dell'unità interna e esterna non deve essere superiore ai 5 m. Se superiore, il diametro del cavo deve essere aumentato secondo le normative di cablaggio locali. ● Deve essere installato un interruttore di dispersione. Procedura per il cablaggio

1) Rimuovere le viti che si trovano lateralmente prima di poter estrarre il pannello frontale.

2) Collegare i cavi al blocco terminale in maniera corretta e fissarli con un morsetto equipaggiato accanto al blocco terminale. 3) Ruotare i cavi in maniera corretta e inserirli nell'apertura per eseguire il cablaggio elettrico sul pannello laterale. AVVISO: I CAVI DI INTERCONNESSIONE DEVONO ESSERE CABLATI SECONDO LA FIGURA SOTTOSTANTE. UN CABLAGGIO NON CORRETTO POTREBBE CAUSARE DANNI ALL'APPARECCHIATURA.

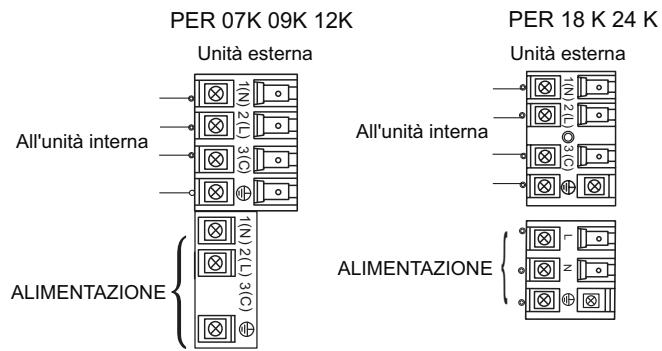

Unità esterna 1(N) 2 (L) All'unità interna

Cavi di collegamento 4G 0,75 mm2 4G 0,75 mm2 4G 0,75 mm2 Cavo di alimentazione 3G 1,5 mm2 3G 2,5 mm2 3G 1,5 mm2 Modello 3 (C)

1(N ) 2 (L) 3 (C ) ALIMENTAZIONE 1(N) 2 (L) 3 (C) All'unità interna Unità esterna

Risoluzione dei problemi dell'unità esterna ATTENZIONE ● QUEST'UNITÀ SI AVVIERÀ ISTANTANEAMENTE NEL MOMENTO IN CUI SARÀ FORNITA ENERGIA ELETTRICA SENZA BISOGNO DI ACCENSIONE. ASSICURARSI DI ESEGUIRE L'OPERAZIONE DI SPEGNIMENTO PRIMA DI INTERROMPERE L'EROGAZIONE DI ENERGIA ELETTRICA PER LA MANUTENZIONE. ● Questa unità possiede una funzione di riavvio automatico dopo il recupero dopo l'interruzione dell'erogazione di energia elettrica.

1. Prima di eseguire il collaudo dell'avvio (per tutti i modelli con pompa di calore)

Assicurarsi che l'interruttore di corrente elettrica (interruttore principale) dell'unità sia stato attivo per più di 12 ore per fornire energia al riscaldatore del basamento prima delle operazioni.

2. Collaudo di avvio

Avviare l'unità per 30 minuti senza interruzioni e controllare quanto segue. ● Pressione di aspirazione nelle giunture di controllo per la valvola di servizio delle tubature del gas. ● Scarico della pressione alla giunture di controllo nella tubatura di scarico del compressore. ● Differenza di temperatura tra l'aria di ritorno e l'aria fornita all'unità interna. Il tempo di lampeggiamento dei LED sulla scheda principale

Descrizione dei problemi Analisi e diagnosi

Errore EEPROM Errore IPM Errore di comunicazione tra la scheda madre e le comunicazioni del modulo SPDU Protezione alta pressione Dispositivo di protezione del sovraccarico di corrente del modulo (solo per lo spud) Dispositivo di protezione della mancanza di voltaggio del modulo (solo per lo spud) Dispositivo di protezione della temperatura di scarico del compressore Anomalie nel motore CC Anomalie nel sensore tubature

Errore nel sensore di temperatura di aspirazione

Anomalia nel sensore dell'ambiente esterno Anomalie nel sensore del compressore di scarico Errore di comunicazione tra l'unità interna e l'unità esterna

Mancanza di refrigerante o controllo di eventuali perdite nell'unità

Errore nella valvola inversa a 4 vie

Blocco del compressore (solo per spud) Errore nella selezione del modulo circuito PWM Sovraccarico durante la fase U del compressore Sovraccarico durante la fase V del compressore Sovraccarico durante la fase W del compressore Errore EEPROM nella scheda principale Errore IPM Errore di comunicazione per più di 4 min Alta pressione del sistema superiore ai 4,15 MPa Inviare dal modulo Temperatura di scarico del compressore superiore ai 110°C Blocco del motore CC o errore nel motore Sensore tubature di corto circuito o circuito aperto Quando il cablaggio del compressore è errato o il collegamento non è corretto Corto circuito o circuito aperto del sensore ambiente esterno Corto circuito o circuito aperto del sensore di scarico Errore di comunicazione per più di 4 min Allarme e interruzione se rilevato TD-tci>=75 che duri per un minuto dopo che il compressore è stato attivo per 10 min in modalità condizionatore, controllare eventuali perdite nell'unità. Allarme e interruzione se rilevato Tm<=75 che duri per un minuto dopo che il compressore è stato attivato per 10 min in modalità condizionatore, controllare l'errore se appare 3 volte in un'ora. Il compressore interno è bloccato in maniera anomala Selezione del modulo PWM del circuito errata La corrente durante la fase U del compressore è troppo elevata La corrente durante la fase V del compressore è troppo elevata La corrente durante la fase W del compressore è troppo elevata Haier Group Indirizzo: N. 1 Haier Road, Hi-tech Zone, Qingdao 266101, Repubblica Popolare Cinese Contatti: TEL +86-532-8893-6943; FAX +86-532-8893-1010 Sito Internet: www.haier.com
