MANUALE UTENTE BD 103GB HAIER

Istruzioni per l'uso

Congelatore orizzontale

DICHIARAZIONE DI CONFORMITA

Con la presente, il produttore del(dei) prodotto(i) qui descripto(i) a cui si riferisce la presente dichiarazione dichiara dietro proprio Responsabilità che questo(i) prodotto(i) soddisfa(no) i requisiti di sicurezza, salute personale e protezione di base pertinenti alle direttive CE esistenti in materia e che i relativi verbali di prova, in particolare la dichiarazione di conformità CE emessa regolarmente dal produttore o dal relativo delegato per la presa in visione da parte delle autorità competenti, sono presenti e possono essere richiesti al rivenditore dell'apparecchio.

Il produttore dichiara inoltre che i componenti dell'apparecchio descririto nelle presenti istruzioni per l'uso, che possono venire a contatto con alimenti freschi, non contengono alcuna sostanza tossica.

E

1 Scelta del luogo d'installazione 2
2 Targhetta matricola 2
3 Collegamento elettrico 2
4 Selezione della temperatura 2
5 Spie luminose 3
6 Allarme acustico 3
7 Messa in funzione dell'apparecchio 3
8 Congelamento / Conservazione di alimenti freschi 3
9 Altezza massima di caricamento 4
10 Durata di conservazione 4
11 Misure di sicurezza eindicazioni 4
12Pulizia e manutenzione 4
13 Sbrinamento 5
14 Illuminazione interna 5
15 Verifica dei guasti 5
16 Servizio di assistenza clienti 6
17 Garanzia 6
18 Ricerca guasti/Cause/Rimedi 6
Tabella di conservazione 7
Component 8

Vi consigliamo di leggere attendamente le presenti istruzioni per l'uso. In quello modo, potrete acquistare familarità con il Vostro nuovo apparecchio in maniera più veloce e ottimale. Evidenziate i punti importanti per Voi. Conservate il presente documento in modo che possa essere consultato in qualsiassi momento e da poterloCEDere ad eventuali possessori futuri dell'apparecchio.

Ci complimentiamo per la Vostra scelta. L'apparecchio che avete acquistato Vi servira per molti anni se nefaret un uso corretto e lo sottomorre a regolari interventi di manutenzione.

Le singole figure sono riportate nelle ultime pagine delle presenti istruzioni per l'uso.

Le indicazioni relative alle prestazioni riportate sulla targhetta matricola si riferisce cono ad una temperatura ambiente compresa tra +16^ e +32^ .

Important!

Il presente apparecchio è destinato ad uso domestico. Nel caso in cui l'apparecchio venga adibito ad impiego professionale o commerciale, occorre atteneri alle disposizioni valide per l'azienda interessata.

L'ermeticità dell'apparecchio è stata testata ai sensi delle disposizioni antinfortunistiche di legge in materia.

Se il Vostro nuovo apparecchio viene utilizzato in sostituzione di un frigoriferro o congelatore della vecchia generazione, assicurate Vi che le serrature a molla o a chiavistello eventualmente presenti sul vecchio apparecchio vengano assolutamente restrutte prima di metterlo da parte.

in quello modo, si eviterà che i bambini, giocando, possano chiudersi al suo interno.

Fate smaltire il Vostro vecchio apparecchio da parte di un'azienda specializzata del settore (informatevi presso il centro competente nella vostra città), in quanto il gas refrigerante cui contenerne componenti inquinanti che devono essere aspirati per mezzo di un'attrezatura speciale.

Avvertimento: Sempre mettere il freezer in unippo ben ventilato e rimuovere lancio pubblicitario di articolo forestiero dal freezer.

Avvertimento: Non usare il dispositorio meccanico non consigliato dal fabbricante per accelerare la procedura di sbrinamento

Avvertimento: Il refrigerante è inframmabile e farsi sicuro il systemà di circolazione del refrigerante è sempre ad una buona condizione.

Avvertimento: Non usare l'apparecchio elettrico all'interno di compartimento di magazzinaggio del cibo accetto a quello raccomandato dal fabbricante.

Avvertimento: Dopo installazione del Freezer e la spina dovrà essere fácilmente accessibile.

Avvertimento: Nel caso di danneggiamento di cavo elettrico dovrè esser sostituitolo con i materiali forniti dal fabbricante o di cui l'agenzia autorizzata di servizio après la vendita.

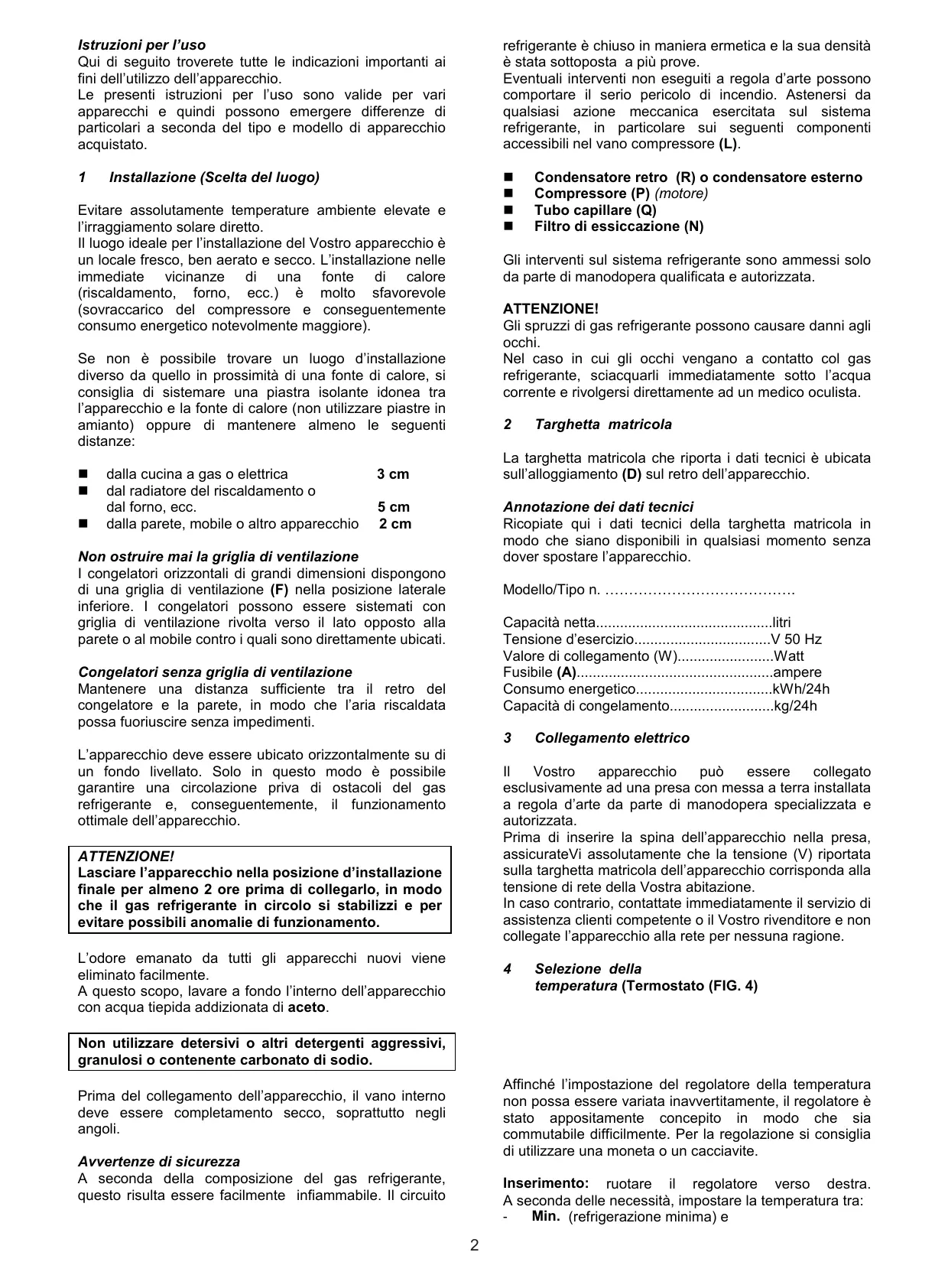

Istruzioni per l'uso

Qui di seguito troverete tutte leindicazioni importanti ai fini dell'utilizzo dell'apparecchio.

Le presenti istruzioni per l'uso sono valide per variet apparecchi e quindi possono emergere differenze di particolari a seconda del tipo e modello di apparecchio acquistato.

1 Installazione (Scelta del luogo)

Evitare assolutamente temperature ambiente elevate e l'irraggiamo solare diretto.

Il luogo ideale per l'installazione del Vostro apparecchio è un locale fresco, ben aerato e secco. L'installazione nelle immediate vicinanze di una fonte di calore (riscaldamento, forno, ecc.) è molto sfavorevole (sovraccarico del compressore e segmente consumo energetico notevolmente maggiore).

Se non è possibile trovare un luogo d'installazione diverso da quello in prossimità di una fonte di calore, si consiglia di sistemare una piatra isolante idonea tra l'apparecchio e la fonte di calore (non utilizzare piastre in amianto) oppure di Maintainere almeno le seguenti distance:

dalla cucina a gas o elettrica 3 cm
dal radiatore del riscaldamento o dalorno, ecc. 5 cm
dalla parete, mobile o altri apparecchio 2 cm

Non ostruire mai la griglia di ventilazione

I congelatori orizzontali di grande dimensioni dispongono di una griglia di ventilazione (F) nella posizione laterale inferiore. I congelatori possono essere sistemati con griglia di ventilazione rivolta verso il lato opposto alla parete o al mobile contro i quali sono direttamente ubicati.

Congelatorienza griglia di ventilazione

Mantenere una distanza sufficiente tra il retro del congelatore e la parete, in modo che l'aria riscaldata possa fuoriuscire alla impedimenti.

L'apparecchio deve essere ubicato orizzontalmente su di un fondo livellato. Solo in quello modo è possibile garantire una circolazione priva di ostacoli del gas refrigerante e, conseguentemente, il funzionamento ottimale dell'apparecchio.

ATTENZIONE!

Lasciare l'apparecchio nella posizione d'installazione finale per almeno 2 ore prima di collegarlo, in modo che il gas refrigerante in circolo si stabilizzi e per evitare possibili anomalie di funzionamento.

L'odore emanato da tutti gli appearecchi nuovi viene eliminato lavorante.

A Anything scopo, lavare a fondo l'interno dell'apparecchio con acqua tiepida addizionata di aceto.

Non utilizzato detersivi o altri detergenti aggressivi, granulosi o contente carbonato di sodio.

Prima del collegamento dell'apparecchio, il vano interno deve essere completenesso secco, soprattutto negli angoli.

Avverenze di sicurezza

A seconda della composizione del gas refrigerante,\ eso risulta essere facilemente infiammabile. Il circuito

refrigerante è chiuso in maniera ermetica e la sua densità è stata sottomosta a più prove.

Eventuali interventi non eseguita a regola d'arte dispono comportare il serio pericolo di incendio. Astenersi da qualsiasi azione meccanica esercitata sulsystema refrigerante, in particolare sui seguenti componenti accessibili nel vano compressore (L).

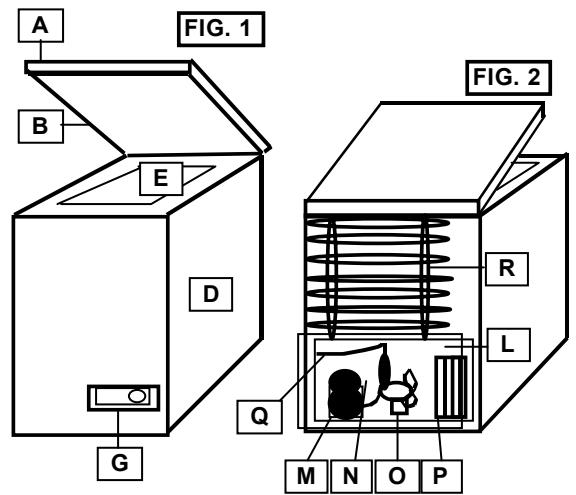

Condensatore retro (R) o condensatore esterno
Compressore (P) (motore)
Tubo capillare (Q)
Filtro di essiccazione (N)

Gli interventi sulsystema refrigerante sono ammessi solo da parte di manodopera qualificata e autorizzata.

ATTENZIONE!

Gli spruzzi di gas refrigerante possono causare danniagli occhi.

Nel caso in cui gli occhi vengano a contatto col gas refrigerante, sciacquarli immediatamente quello l'acqua corrente e rivolgersi direttamente ad un medico oculista.

2 Targhetto matricola

La targhetto matricola che riporta i dati tecnici è ubicata sull'alloggiamento (D) sul retro dell'appareccchio.

Annotazione dei dati tecnici

Ricopiate qui i dati tecnici della targhetta matricola in modo che siano disponibili in qualsiasi momento penza dover spostare l'apparecchio.

Modello/Tipn.

Capacità netta. .litri

Tensione d'esercizio. V 50 Hz

Valore di collegamento (W). Watt

Fusibile (A) . ampere

Consumo energetico. kWh/24h

Capacità di congelamento. kg/24h

3 Collegamento elettrico

Il Vostro appearecchio può essere collegato esclusivamente ad una presa con messa a terra installata a regola d'arte da parte di manodopera specializzata e autorizzata.

Prima di inserire la spina dell'apparecchio nella presa, assicurate Vi assolutamente che la tensione (V) riportata sulla targhetto matricola dell'apparecchio corrisponda alla tensione di rete della Vostra abitazione.

In caso contrario, contattate immediamente il servizio di assistenza clienti competente o il Vostro rivenditore e non collegate l'apparecchio alla rete per nessuna ragione.

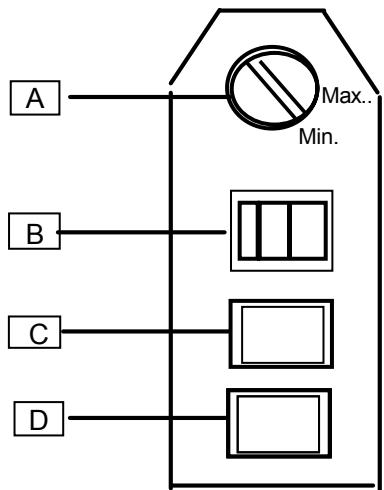

4 Sezione della

temperatura (Termostato (FIG. 4)

Affinché l'impostazione del regolatore della temperature non possa essere variata inavvertitamente, il regolatore è stato appositamente concepto in modo che sua commutabile difficoltà. Per la regolazione si consiglia di utilizzare una moneta o un cacciavite.

Inserimento: ruotare il regolatore verso destra.

A seconda delle necessità, impostare la temperatura tra:

• Min. (refrigerazione minima) e

Max. (temperatura più bassa).

L'impostazione della temperatura deve essere commisurata:

• alla temperatura dell'ambiente in cui è ubicato l'apparecchio;
• alla quantità di alimenti contenuti nell'apparecchio;
• alla frequenza di aperture dell'apparecchio.

Si consiglia di impostare una temperatura media. In breve tempo, riuscirete a stabilire con cura l'impostazione migliorere per il Vostro fabbisogno outweigho un'osservazione precisa.

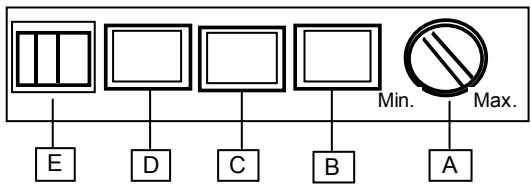

5 Spie luminose (FIG. 4)

Se il Vostro apparecchio dispone di spie luminose, QUESTe avranno i seguenti significati a seconda dell'illuminazione:

• spi仄de = CONTROL (controllo)

L'apparecchio è collegato all'alimentazione elettrica ed è in funzione.

La spia verde deve essere sempre accesa se l'apparecchio è collegato all'alimentazione elettrica ed è inserito. La presenza di但这a condizione è di particolare importanza in quanto in caso di cadute di tensione la spia rossa e la spia gialla perdono la loro funzione e non possono segnalarVi nulla.

• rossa = ALARM (allarme)

Temperatura interna troppo elevata

L'illuminazione della spia rossa può essere provocata da diverse condizioni, vale a dire:

prima messa in funzione dell'apparecchio;
rimessa in funzione dopo lo sbrinamento;
■ inserimento di alimenti freschi.

In tali casi, l'illuminazione della spia rossa è normale. La spia si spegne automaticamente quando la temperature all'interno ha raggiunto ca. -15°C.

Inserire (se presente) l'interruttore di SUPERCONGELAMENTO (FIG. 4). (Disinserirlo al massimo dopo 24 ore o quando la spia rossa si è spenta)

In anni caso, après l'apparecchio possibilmente solo quando la spia rossa si è spenta.

Seuggio.

A Anything scopo, fare riferimento al capitolo:

"Ricerca guasti/Cause/Rimedi" all'interno delle presenti

• gialla = l'interruttore di SUPER-CONGELAMENTO è inserto e la funzione del termostato è annullata.

Il compressore esercita la sua funzione di raffreddamento fino a quando l'interruttore di SUPERCONGELAMENTO viene di nuovo disinserito.

6 Allarme acustico

Nel caso in cui l'apparecchio ne sua dotato, insieme all'illuminazione della spia rossa viene emesso un segnale di allarme acustico. Questo si disinserisce automaticamente se si inseisce l'interruttore di SUPERCONGELAMENTO.

7 Messa in funzione dell'apparecchio

1. Rimuovere l'apparecchio dall'imballaggio..
2. Rimuovere le parti in polistirolo nel vano compressore (se presenti).
3. Rimuovere dal vano interno dell'apparecchio tutte la documentazione e gli accessori eventualmente presenti.
4. Pulire il vano interno con acqua tiepida addizionata di aceto ed asciugarlo a fondo con uno straccio.
5. Chiudere l'apparecchio.
6. Inserire la spina nella presa.
7. Mettere in funzione l'apparecchio ruotando verso destra il regolatore della temperatura (FIG. 4) (inizio, ruotare completamente il regolatore verso destra, nella posizione max.). (La spia verde e la spia rossa si illuminano)
8. Laddove presente, insere l'interruttore di SUPERCONGELAMENTO (anche la spia gialla si accende).
9. Non apree l'apparecchio per ca. 4 ore o fino a quando la spia rossa non si è spenta in modo che il vano interno possa create il freddo necessario.
10. A quello punto è possibile inseire gli alimenti a congelazione rapida (alimenti comprati più congelati). (A tale proposito si vedà il capitolo "Altezza massima di caricamento").
11. Al più tardi dopo 24 ore disinserire nuovamente l'interruttore di SUPERCONGELAMENTO.
12. Se desiderate congelare alimenti freschi e quindi non gli congelati, procedere come indicate nel capitolo "Congelamento/Conservazione di alimenti freschi".

Attenzione!

Non congelare bottiglie contenti bevande. Il liquido si dilata durante la fase di congelamento e la bottiglia può scoppiare.

Non conservare mai recipienti contenti sostenze explosive (accenditori a gas, benzina, etere o similari) nel vano di congelamento dell'apparecchio.

In caso di conservazione di prodotti di congelazione rapida occorre assolutamente seguire le istruzioni del produttore riportate sulla confezione dell'alimento.

Gelati e ghiaccioli devono essere degustati allo stato congelato solo pochi minuti dopo la rimozione dall'apparecchio per evitare ferite alle labbra ed alla lingua (abrasioni epidermiche). Per la stessa ragione, evitare di toccare le pareti interne ghiacciate con le mani bagnate.

Si consiglia di consumare immediatamente i prodotti scongelati o semi-scongelati. In linea generale, se ne sconsiglia il ri-congelamento.

8 Congelamento/Conservazione di alimenti freschi

Quasi tutti i prodotti freschi possono essere congelati e conservati nel Vostro apparecchio.

Abbiamo pertanto创建工作 una tabella dei prodotti che vengono più frequently congelati dietro significazione dei possibili periodi di conservazione e del materiale di avvolgimento da preferiri (si veda "Tabella di conservazione" all'interno delle presenti istruzioni per l'uso).

Prima di inserirli nell'apparecchio, identificare i prodotti freschi sulle relative confezioni, in quanto - in caso di

impiego di sacchetti di plastica trasparente - gli alimenti risultano difficilmente riconoscibili nella stato congelato. A quello proposito, si consiglia di utilizzare le etichette per prodotti congelati comunamente in commercio.

Avvolgere i prodotti freschi in confezioni idonee suddividendoli nelle porzioni che siete soliti utilizzare per evitare di scongelare grossi quantativi che non consumereste nemmeno in un'intera giornata.

Identificare le porzioni riportando almeno le seguenti informazioni:

nome prodotto (ad es.: filetto di manzo);
peso della porzione;
quantità (numero di pezzi):
data di congelamento;
data di consumo (si veda la 'Tabella di conservazione').

Successivement, procedere come segue:

a) possibilmente, riporre gli alimenti freschi nel vano di pre-congelamento laterale (I) (non presente in tutti i modelli) o sul fondo del congelatore dove è presente la temperatura più bassa.
A quello proposito, evitare contatti tra gli alimenti freschi e quelli già congelati durante l'inserimento, altrimenti i prodotti congelati potrebbero scongelarsi ed Il periodo di conservazione previsto non sarebbe più valido.
b) Entro 24 ore inserire i prodotti in modo da raggiungere solo la quantità di alimenti freschi adeguata per la capacité di congelamento del Vostro apparecchio. Si vedano i dati riportati sulla targhetta di omologazione (XX kg/24h).
c) Se presente, insere l'interruttore di SUPERCONGELAMENTO (FIG. 4) (non obbligatoriamente necessario se vengono inserti alimenti più congelati (ad es.: prodotti di congelazione rapida)).
d) Dopo 24 ore rimuovere i prodotti congelati dal fondo del congelatore o dal vano di pre-congelamento e sistemarli in un cestello (K) in modo che il vano di pre-congelamento o il fondo del congelatore possano essere liberati per il congelamento di eventuali altri alimenti freschi.
e) Disinserire l'interrutlore di SUPERCONGELAMENTO (la spia gialla si spegne).
f) Impostare il regolatore della temperatura in una posizione adeguata per il grado di riempimento dell'apparecchio (si veda "Altezza massima di caricamento").
g) Possibilmente, tenere molto controllo la temperatura nel vano di conservazione (E) mediante l'inserimento di un termometro che sia in grado di misurare temperature fino a -26^ . La temperature di conservazione deve sempre equivalere ad almeno -18^ .

Aggiunta di alimenti freschi

(alimenti non congelati)

Aggiungere alimenti freschi non congelati solo dopo essersi assicurati che la presenza totale di alimenti freschi nell'arco delle 24 ore, non superi mai la quantità idonea per la capacité di congelamento (XX kg/24h) del Vostro appearechio.

(Non superare l'altezza massima di caricamento).

9 Altezza massima di caricamento

Per garantire una conservazione ottimale dei prodotti congelati, si consiglia di non riempire mai il vano di congelamento (E) fino al margine superiore. Tra il

coperchio ed i prodotti congelati deve essere sempre presente un dato margine di distanza.

Impostare sempre il regolatore della temperature (FIG.4) a seconda della quantità di riempimento.

In caso di temperatura ambiente normale (da +18^ a +22^ ) consigliamo inoltre di effettuare le seguenti impostazioni del regolatore della temperatura al fine di consentire un risparnio energetico:

Quantità di Contrassegno di Impostazione riempimento caricamento

piano	superiore	ore 12.00
semipiano	intermedio	ore 10.00
1/4 o meno	inferiore	ore 8.00

10 Durata di conservazione

Il tempo di conservazione per i prodotti congelati pronti varia notevolmente a seconda del tipo e del confezionamento dell'alimento. A quello proposito, seguire le struzioni fornite dal produttore riportate sulla confezione del prodotto.

Per gli alimenti freschi da Voi congelati, seguire leindicazioni della tabella di conservazione all'interno delle presenti istruzioni per l'uso.

I prodotti già scongelati devono essere consummati immediatamente.

Consumare i prodotti scongelati nel giro di 24 ore.

11 Misure di sicurezza eindicazioni

Ad agli intervento di pulizia o sbrinamento, staccare la spina dalla presa di rete.
Non après il coperchio del congelatore immediatamente dopo la chiusura e non aprirlo controlla forza. Il vuoto possibilmente presente sulla guarnizione (B) scompare dopo 1-2 minuti in modo che il coperchio possa essere di nuovo aperto normalmente.
Lasciar raffreddare a temperatura ambiente gli alimenti cucinati prima di richiudere il coperchio del recipiente e ripori nell'apparecchio per evitare la formazione di condensa e ghiaccio.
■ Lasciare sollevato il coperchio del congelatore per il più breve tempo possibile per non sprecare corrente e per evitare la formazione di ghiaccio superfluo nell'apparecchio.
In caso di illuminazione improvisa o più lunga del normale della spia rossa, non apree l'apparecchio per nessuna ragione e adottare le misure idonee (si veda il capitolo "Ricerca guasti/ Cause/ Rimedi", all'interno delle presenti istruzioni per l'uso)).
Non utilizzato mai un cacciavite o altri utensili in metallo durante la rimozione dello strato di ghiaccio. Le pareti interne sono molto sensibili e non sostortano il contatto con forme appuntite. Utilizzato esclusivamente raschietti in materiale plastico o in legno.

12 Pulizia e manutenzione

Per una cura delle parti esterne del Vostro apparecchio, utilizzare saltuariamente un lucidante per mobili o un alto detergente per oggetti laccati (da non utilizzarsi all'interno per nessuna ragione). Di tanto in tanto, pulire la guarnizione (B)

con acqua calda penzautilizzare alcun detergente.

Se il Vostro apparecchio è dotato di condensatore sulla parete posteriori (R), di tanto in tanto rimuovere da questo componente sporco e polvere, in quanto quosti ultimi ostruiscono l'evacuatione del calore dal vano interno e augmentano sensibilmente il consumo energetico. Si consiglia di utilizzare una spazzola morbida o un piumino per le operazioni di pulizia da eseguirsi sul condensatore.

In caso di messa fuori servizio dell'apparecchio per lunghi periodi di tempo (ad es. ferie), lasciarlo aperto per evitare la formazione di cattivi odori all'interno. Per gli apparecchi con serratura: regolare la serratura su "chiuso" con coperchio del congelatore sollevato e conservare la chiave al di fuori alla portata dei bambini per evitare incidenti durante il gioco.

Gli strati di ghiaccio e di brina che si formano sulle pareti interne, a partire da un determinato spessore fungono da isolante e influiscono sulla trasmissione del freddo. Tali strati devono pertanto essere rimossi di tanto in tanto.

Per la rimozione degli strati di ghiaccio formatisi sulle pareti interne, utilizzare un raschietto sprovvisto di forme appuntite in materiale plastico o in legno.

A tale scopo, sistemare una tovaglia sui prodotti congelati per raccogliere il ghiaccio rimioso e per poterlo rimuovere facilemente.

13 Sbrinamento

In caso di uso normale (3-4 aperture al giorno) occorre sbrinarile il congelatore da una a due volte l'anno (in caso di numero di aperture giorniere più frequenti, occorre sbrinarlo più spesso).

Avvertenze di sicurezza

Non utilizzato mai apparecchi elettrici come asciugacapelli, termoventilatori o mezzi ausiliari a fiamma viva (ad es. candele) per lo sbrinamento dell'apparecchio. Il vano interno del materiale plastico potrebbe fondersi ed il gas derivante potrebbe inflammarsi a causa di scintille o fiamme vivie.

Procedure come segue:

1. preparare un recipiente idoneo non metallico (containitore di supporto in materiale plastico o cesto della biancheria).
2. Staccare assolutamente la spina della presa elettrica.
3. Asciugarsi bene le mani per evitare ferite alle mani in caso di contatto con il ghiaccio (si consiglia di indossare un paio di quanti).
4. Rimuovere tutti i prodotti congelati e disponii nel recipiente separato avvolgendoli in carta di giornale. Successivement, sistemare il recipiente in un vano fresco e secco.
5. Coprire completamente il contentatore con una tovaglia di lana spessa.

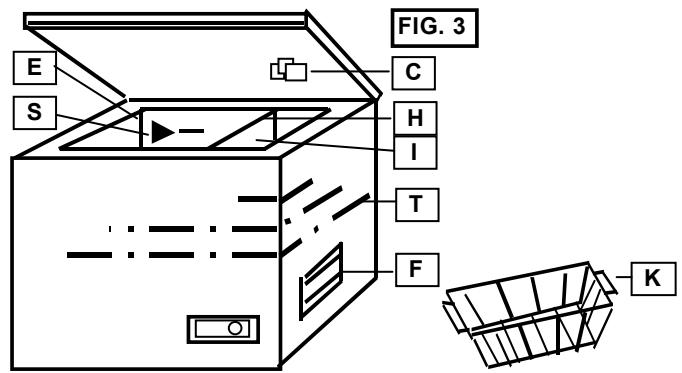

6. Sfilare versus l'alto la divisoria (H) (non presente in tutti i modelli) dalle guide nel congelatore.
7. Se presente, spingere la divisoria - dautilizzarsi come lastra di raccoglamento per l'acqua di sbrinamento -除去 il congelatore sul cui fondo si trova il foro di scolo dell'acqua di sbrinamento.
8. Rimuovere il tappo del foro (se presente) dal fondo del congelatore.

9. Rimuovere le parti di ghiaccio più spesse come precedentamente descritto avendo cura di non danneggiare le pareti del congelatore; depositare il ghiaccio nel lavello della cucina.

10. In caso di necessità, accelerare il processo di sbrinamento sistematico una grande pentola con acqua calda (non ballente) sul fondo del congelatore.

11. Nel caso in cui il Vostro congelatore sia sprovistò di foro di scolo, rimuovere costamente l'acqua di sbrinamento con una spugna.
12. Pulire a fondo il vano interno. A quello scopo, utilizzare acqua calda addizionata di aceto e successivement risciacquare con acqua pura.
13. Asciuagare a fondo il congelatore con uno straccio assorbente e lasciario aerare per circa 3-4 minuti.
14. Reinserire, Iaddove esistente, il tappo del foro di scolo.
15. Se presente, rimuovere la lastra di raccolta dell'acqua di sbrinamento e reinserirla come divisoria nelle guide del congelatore.
16. Chiudere il congelatore e reinserire la spina nella presa.
17. Impostare il regolatore della temperatura (FIG. 1) nella posizione max. (si accendono la spia verde e la spia rossa) e, se presente, insere l'interruttor di SUPERCONGELAMENTO (FIG. 4) (si accendeanche la spia gialla).
18. Inserire di nuovo i prodotti congelati, sistematico gli alimenti retrodatati per ultimi.

Per evitare lo scongelamento degli alimenti congelati, sarebbe auspicabile eseguire le operazioni descrirente dal punto 1. al punto 17. nel giro di due ore max.

1. Se la spia rossa è spenta, impostare di nuovo il regolatore ad una temperatura di conservazione idonea per la quantità di alimenti inserta nel congelatore.
2. Se presente, disinserire l'interruttore di SUPERCONGELAMENTO dopo 8-12 ore, tutte al più tardi dopo 24 ore (la spia gialla si spelgne).

14 Illuminazione interna

(non presente in tutti i modelli)

Negli appearecchi dotati di illuminazione interna è incorporato un interrottore.

Durante l'aperture dell'apparecchio, l'illuminazione si commuta automaticamente e durante la chiusura alla si disconnette automaticamente.

La lampadina ad incandescenza è protetta per mezzo di un coperchio trasparente.

Utilizzare esclusivamente lampadine di ricambio di max. 15 W.

Per cancellare la lampadina d'illuminazione, prima smontare il paralume svitando le due viti di fissaggio e smontare la lampadina guasta girandola in senso contraorario, poi montare la nuova lampadina di stessa specie girandola in senso orario e rimontare il paralume avvitando le due viti di fissaggio.

15 Verifica del guasti

Questo apparecchio è stato prodotto impiegando metodi di produzione moderni e controlli di qualità severi, che ne garantisco una funzionalità ottimale.

Pertanto, nel caso in cui sospettiate un guasto, assicurarsi sempre di aver seguito tutte le istruzioni ed i suggerimenti contenuti nelle presenti istruzioni per l'uso prima di rivolverVi direttamente al servizio di assistenza clienti o al Vostro rivenditore.

Gli interventi del servizio di assistenza clienti per l'eliminazione di guasti dovuti alla mancata osservanza delle presenti istruzioni e suggerimenti sono a carico del cliente e non sono coperti alla garanzia del Vostro rivenditore (si veda "Ricerca guasti/Cause/Rimedi").

Attenzione:

Il compressore (M) (motore del sistema refrigerante) non deve funzionare ininterrottamente. Il compressore viene comandato dal termostato che si utilizza per impostare la temperature con il relativo regolatore (FIG. 4); si inserisce automaticamente se la temperature impostata nel vano di conservazione viene superata e si disinserisce automaticamente quando esta viene nuovamente raggiunta.

Ogniistema refrigerante a compressore produce una certa rumorosità quando il compressore è in funzione. Tale rumorosità è causata da un lato dal funzionamento del motore e dall'alto dalla circolazione del gas refrigerante nelle tubazioni delsystema refrigerante. Tali rumori sono quindi normali e non sono indice di alcuna anomalia di funzionamento.

Nei vani non riscaldati in caso di rigide condizioni climatiche, cui accadere che sulle pareti esterne dell'apparecchio venga a formarsi della condensa.

Cio non indica alcun guasto ed è una condizione che si ripristina da sola al ristabilirsi di condizioni climatiche più mitig.

Rivolgersi al servizio di assistenza clienti

solo quando non si è in grado di trovare la causa di un possibile guastoancheafteranalizzatoipossibilifattori o se non disponete dei mezzi necessari per la rimozione del guasto.

A dato proposito, si leggano assolutamente le istruzioni di "Ricerca guasti/Cause/Rimedi".

16 Servizio di assistenza clienti

Nella cartolina di garanzia allegata o nell'elenco dei puniti di assistenza clienti allevato e riportato il nome della ditta competente per il servizio di assistenza clienti del Vostro apparecchio. Nel caso in cui siano indicate più puniti di assistenza, scegliete quello più vicino a Voi.

Nel caso in cui al Vostro apparecchio non sia allegato alcun elenco dei punti di assistenza, rivolgeteVi al Vostro rivenditore in caso di bisogno.

Per ottenere una pronta assistenza, si consiglia di tenera portata di mano i dati importanti per l'identificazione del Vostro appearecchio al momento della chiamata:

marca dell'apparecchio;
modello / tipo;
generedi guasto;
data d'acquisto;
nome rivenditore.

17 Garanzia

Osservare le condizioni di garanzia generali e il periodo di garanzia indicato sulla relativa scheda.

Nel caso in cui la documentazione del appearecchio non contenga alcuna scheda di garanzia, rivolgersi al proprio rivenditore.

18 Ricerca guasti/Cause/Rimedi

a) Nessun funzionamento (I'apparecchio non funziona)

Attenzione!

In caso di guasti o di caduta di tensione, l'isolamento delle pareti dell'apparecchio consente un tempo di conservazione di 10-12 ore dall'insorgere dell'anomalia.

Negli apparecchi dotati di isolamenti maggiori, il tempo di conservazione risulta prolongato. Richiedete al Vostro

rivenditore il tempo di conservazione del Vostro apparecchio: "Tempo di conservazione in caso di guasto". In caso di guasto duratto, gli alimenti congelati cominciano a scongelarsi nel congelatore. A questo scopo, occorre adottare tempestamente le misure idonee per l'eliminazione del guasto ed eventualmente sistemare gli alimenti congelati in un'alto congelatore (eventualmente dai vicini).

b) L'apparecchio non fa abbastanza freddo Il processo di congelamento dura troppo Il compressore entra in funzione troppo spesso

Cause erimedi possibili:

Vi siete ricordati di lasciar l'apparecchio nel luogo d'installazione definitivo per 2 ore prima di inserirlo (per la stabilizzazione del circuito del refrigerante)? Si veda: "Messa in funzione dell'apparecchio".

In caso negativo: staccare la spina dalla presa con congelatore chiuso e sollevare il congelatore da un lato per breve tempo e riposarlo. Dopo 2 ore, reinserire la spina nella presa. Durante quello tempo e fino a 12 ore dello o fino a quando la spia rossa non si è spenta, non aprire più il congelatore.

La spina dell'apparecchio è in buono stato ed è insertita correttamente nella presa?
E' presente tensione nella presa di alimentazione? (Eventualmente, controllare mediante il collegamento di un'alto appearecchio come un mixer manuale).
Il coperchio dell'apparecchio non si chiude saldamente.

La guarnizione non viene premuta con forza.

Prova: sistemare un foglio di carta da scrivere tra la guarnizione ed il congelatore e chiudere il coperchio. La carta deve essere estratta tirando di tutti i lati conatica.

Se la carta viene rimossa da uno o più punti alla resistenza, informare il servizio di assistenza

Forte formazione di ghiaccio sulle pareti interne (sida: "Pulizia e manutenzione")
L'apparecchio è stato esposto alla luce solare diretta o è sistematato troppo vicino ad una fonte di calore (forno, resistenza, ecc.).

Proteggere l'apparecchio dai raggi solari diretti / Controllare la isolante tra l'apparecchio e la fonte di calore (si veda "Scelta del luogo d'installazione").

Quantità di alimenti freschi inserti non idonea per la capacità di congelamento del Vostro appearecchio (targhetta di matricola: XX kg/24h) o inserimento di cibi più troppo caldi (si veda: "Aggiunta di alimenti freschi").

Il produttore lavora incessantemente per sviluppare ulteriormente il proprio prodotto. Contando sulla sua comprenzione, ci riserviamo la facoltà di apportare modifiche di forma, equipaggiamento e tecnia di quello appearecchio.

Il significato sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provedendo a smaltire quello prodotto in modo appropriato, si contribuisce a evitare potenziali consequences negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadequato del prodotto. Per informazioni più dettagliate sul riciclaggio di quello prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negazio in cui è stato acquistato il prodotto.

Alimento fresco
Imballo adatto

Carne tritata	>	Sacchetto in polietilene	>	●
Insaccati	>	Sacchetto in polietilene	>	●
Piccoli pesci	>	Sacchetto in polietilene	>	●
Cuore/fegato	>	Sacchetto in polietilene	>	●
Gelati	>	Recipiente in plastica	>	●
Frutta	>	Recipiente in plastica	>	●
Formaggio	>	Sacchetto in polietilene	>		●
Pane	>	Sacchetto in polietilene	>		●
Pesci grossi	>	Sacchetto in polietilene	>		●
Crostate/biscotti	>	Recipiente in vetro	>		●
Carne di maiale	>	Foglio d'alluminio	>			●
Carne di manzo	>	Foglio d'alluminio	>			●
Coniglio	>	Foglio d'alluminio	>			●
Carne d'agnello	>	Foglio d'alluminio	>			●
Funghi	>	Sacchetto in polietilene	>			●
Asparagi	>	Sacchetto in polietilene	>			●
Verdure tagliate	>	Sacchetto in polietilene	>			●
Fragole	>	Sacchetto in polietilene	>			●
Torte	>	Foglio d'alluminio	>			●
Pollo	>	Foglio d'alluminio	>				●
Tacchino	>	Foglio d'alluminio	>				●
Anitra	>	Foglio d'alluminio	>				●
Oca	>	Foglio d'alluminio	>				●
Cavolfiore	>	Sacchetto in polietilene	>					●
Fagioli	>	Sacchetto in polietilene	>					●
Peperoni	>	Sacchetto in polietilene	>					●
Precotti	>	Recipiente in vetro	>					●
Frutta cotta	>	Recipiente in vetro	>					●
Ghiaccioli	>	Foglio d'alluminio	>					●

i componenti illustrati possono essere

o non essere presenti a seconda dei modelli

A Coperchio congelatore
B Guarnizione coperchio
C Illuminazione interna
D Alloggiamoento
E Vano di conservazione
F Griglia di ventilazione
G Pannello di commande
H Divisoria
Vano di precongelamento
K Cestello
L Vano compressore
M Compressore (motore)
N Filtro di essiccazione
0 Ventilatore
P Condensatore
Q Tubo capillare
R Condensatore retro
S Contrassegno d'impilaggio
T Condensatore parete esterna

Diverse varianti dei pannelli di lavoro

FIG. 4

Si prega di segnare le varianti pertinenti al Vostro apparecchio

1^ variante con interruptore separato per funzione di supercongelamento

FIG. 4a

A Regolatore della temperatura (termostato)
B ALARME Spia rossa
C CONTROLLO (in funzione) Spia verde
D SUPER GONGELAMENTO Spia gialla
E INTERRUTORE SUPER separato

2^ variante con interrottore di supercongelamento

FIG. 4b

A Regolatore della temperatura (termostato)
B SUPER GONGELAMENTO Spia gialla
C ALARME Spia rossa
D CONTROLLO (in funzione) Spia verde

Se le spie sono disposte diversamente sul Vostro apparecchio vale sempre quando segue:

spia verde = controllo del funzionamento / spia rossa = allarme / spia gialla = funzione di supercongelamento

Contedio

Pagina

(Termóstato) (FIG.4)

• verde = CONTROL (controlo)
