R17 - Riscaldamento supplementare ZIBRO - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Convettore a petrolio
Marca	ZIBRO
Modello	R17
Combustibile	Petrolio (Zibro Plus Extra/Kristal)
Potenza termica max	3000 W / 250 g/h
Dimensioni (L x P x A)	428 x 295 x 513 mm
Peso	9,0 kg
Alimentazione elettrica	2 pile R20 (1,5 V, taglia D)
Capacità serbatoio	4 litri
Autonomia	Min. 13 ore
Accensione	Elettrica
Volume ambiente consigliato	85 a 110 m³
Sicurezza	Safe Top (superficie temperata), pulsante di sicurezza, arresto di emergenza
Parti di usura	Stoppino, pile, accenditore, pompa a mano
Garanzia	2 anni (esclusi consumabili)
Manutenzione ordinaria	Pulire il filtro del combustibile, cambiare lo stoppino, sostituire le pile
Accessori in dotazione	Pompa a mano, pile, tappo di trasporto

Domande frequenti - R17 ZIBRO

Come accendere il riscaldamento ZIBRO R17?

Girare il pulsante centrale a destra fino al fermo, quindi premere delicatamente il meccanismo di accensione. Una piccola fiamma dovrebbe apparire nel bruciatore. Utilizzare solo l'accensione elettrica, non fiammiferi.

Perché il mio riscaldamento non si accende?

Controllare che le pile siano posizionate correttamente e sufficientemente cariche. Dopo un rifornimento, attendere 30 minuti che lo stoppino si impregni. Non premere troppo forte sul meccanismo di accensione.

Come regolare la fiamma?

Dopo l'accensione, attendere 10-15 minuti. Utilizzare il pulsante centrale per regolare l'altezza della fiamma. La fiamma ottimale è tra i segni min e max indicati nella figura P.

Cosa fare in caso di odore o fumo?

Controllare che il bruciatore sia ben verticale. Utilizzare combustibile nuovo di qualità (Zibro Plus). Assicurare una ventilazione sufficiente. Pulire la polvere sotto l'apparecchio.

Quale combustibile utilizzare?

Utilizzare esclusivamente petrolio puro di alta qualità, come Zibro Plus Extra o Kristal. Un combustibile inadeguato può sporcare lo stoppino, produrre fumo e ridurre la durata di vita.

Come mantenere il filtro del combustibile?

Rimuovere il serbatoio rimovibile, quindi il filtro. Pulirlo con petrolio o un soffiatore (mai con acqua). Rimetterlo in posizione dopo l'asciugatura.

Come cambiare lo stoppino?

Spegnere e lasciare raffreddare. Rimuovere il serbatoio, le pile, la griglia e il bruciatore. Smontare il mantello, il supporto stoppino, quindi sostituire lo stoppino. Seguire i passaggi del manuale.

Quali sono le istruzioni di sicurezza importanti?

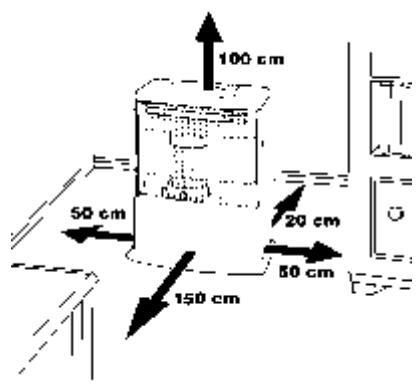

Posizionare l'apparecchio a 1,5 m da pareti e tende. Non coprirlo. Aerare la stanza. Spegnere prima di uscire o andare a letto. Utilizzare il tappo di trasporto per spostare l'apparecchio.

Come riporre l'apparecchio a fine stagione?

Lasciare che consumi tutto il combustibile all'esterno. Pulirlo, rimuovere le pile e il filtro. Riporlo in un luogo asciutto, al riparo dalla polvere, preferibilmente nell'imballaggio originale.

Cosa fare in caso di guasto persistente?

Consultare il manuale di istruzioni. Se il problema persiste, contattare il rivenditore Zibro Kamin. Non tentare di riparare l'apparecchio da soli.

MANUALE UTENTE R17 ZIBRO

Resistencia con filamento parte

filtrodelcombustible

G MANTENIMIENTO

Ci congratuliamo con Lei per l'acquisto di una Zibro Kamin, il marchio principale fra le stufe portatili. Lei ha acquistato un prodotto di qualità indiscussa, da cui trarrà grande soddisfazione per molti anni, naturalmente sempre a fatto che Lei adoperi la stufa in modo corretto. Per tale motivo, al fine di garantire la massima durata della Zibro Kamin, Le consigliamo di leggere conattenzione le istruzioni prima dell'uso.

A nome del fabbricante Le offriamo 24 mesi di garanzia per tutti i danni imputabili alla produzione o al materiale.

Le auguriamo molto calore e comfort con la Sua Zibro Kamin.

Cordiali saluti,

PVG International b.v.

Servizio clienti

1 LEGGERE DAPPRIMA LE ISTRUZIONI D'USO.

2 IN CASO DI DUBBIO, RIVOLGERSI AL RIVENDITORE.

3 PRIMA DI PROCEDURE ALLA LETTURA, SPIEGARE COMPLETAMENTE L'ULTIMA PAGINA.

OSSERVAZIONI

SULL'USO GENERALE

Qui di seguito vengono descripte in generale le operazioni da compiere per l'uso delle stufe portatili. Per maggiori dettagli si prega di fare riferimento alle istruzioni d'uso (da pagina 53 in poi).

1 Togliere tutti i materiali dell'imballaggio (cfr. capitolo A, fig. A).
2 Riempire il serbatoio estrabile 9 ed attendere 30 minuti prima di accendere la stufa (cfr. capitolo B, figura H).
3 Porre le batterie dello scomparto 2 (cfr. capitolo A, figura F).
4 Controllare che la camera di combustione ④ sua in posizione eretta (cfr. capitolo A, fig. E).
5 Girare la manopola 2 a destra fino a che non si ferma; premere lentamente il pulsante 3 per accendere la stufa (cfr. capitolo C, fig. J e K).
6 Dopo l'accensione occorono circa 10/15 minuti prima che si possa controllare se la stufa funziona bene (cfr. capitolo D).
7 Spagnere la stufa (cfr. capitolo E).

• La prima volta, durante la combustione, la stufaavra quei qual particolare odore di 'nuovo'.
• Conservare il combustibile in un luogo buio ed asciutto.
• Il combustibile invecchia. Cominciare ognistagione fredda con nuovo combustibile.
• Quando si fa uso di Zibro Plus, si è sicuri di utilizzato combustibile di qualità.
• Se si passa ad un'altramarca o tipo di petrollio,farebruciardapprima la stufafino a che non vi èpiùtraccia del vecchio combustibile

COMPONENTI PRINCIPALI

Pulsante di spegnimento rapido
Manopola
Pulsante di accensione
4 Camera di combustione
Maniglia della camera di combustione
6 Indicatore del combustible
Griglia
Sportellino del serbatoio estrabile
Serbatoio estrabibile
Indicatore del combustible nel serbatoio estrabile
11 Resistenza di accensione
12 Scomparto delle batterie

OSSERVAZIONI GENERALI

VENTILARE SEMPRE SUFFICIENTE

Per anni modello occorre uno spazio minimo in cui la stufa può essere usata in modo sicuro, perché che sia necessaria una ventilazione supplementare (cfr. capitolo J). Se lo spazio è più piccolo di quello indicato, occorre sempre aprire leggermente una finestra o una porta ( ± 2,5 cm). Questo valeanche per locali molto isolati o senza ventilazione e/o situati al di sopra dei 1500 metri. In caso di ventilazione (ovvero, ossigeno) insufficiente, la stufa si spegne automaticamente. Non usare la stufa portatile in cantine o altri spazi sotterranei.

IL "SAFE TOP"

La stufa è provvista di un "safe top". Questo fa diminuire il calore del tettuccio. In这对于 this manner, it is impossible to find a way to make the two parts of the same formula.

Evitare dunque agli contatto con il tettuccio e la griglia.

Solo con il combustibile giusto si è sicuri di un uso sicuro, efficiente e可供e la stufa.

IL COMBUSTIBLE GIUSTO

La stufa portatile è stata progettata per l'uso di un petrolio di alta qualità, puro, alla acqua, come Zibro Plus, che assicura una combustione pulita ed ottimale. Un combustibile di qualità inferiore può essere seguenti problemi:

accumulo eccessivo di catrme sullo stoppino
combustione insufficiente
durata limitata della stufa
fumo e/o cattivo odore
accumulo sulla griglia o sul rivestimento.

Il combustibile giusto è quando essenziale per un uso sicuro, efficiente e confortevole della stufa.

Consultare sempre il rivenditore a Lei più vicino per la scelta del combustibile adatto alla stufa.

Questo tappodi
trasporto si trova nella
scatola. Serve per
trasportare la stufa
senza problemi dopo
l'uso.Conservare con
cura!

A INSTALLAZIONE DELLA STUFA

1 Estrarre con cautela la stufa alla scatola e controllare il contentuto. Oltre alla stufa, devono essere presenti i seguenti componenti:

• una pompa a sifone per il combustibile
  un tappo per il trasporto
  le istruzioni d'uso
  le batterie

Conservare la scatola ed il materiale d'imballaggio (fig. A) per l'immagazzinaggio e/o il trasporto.

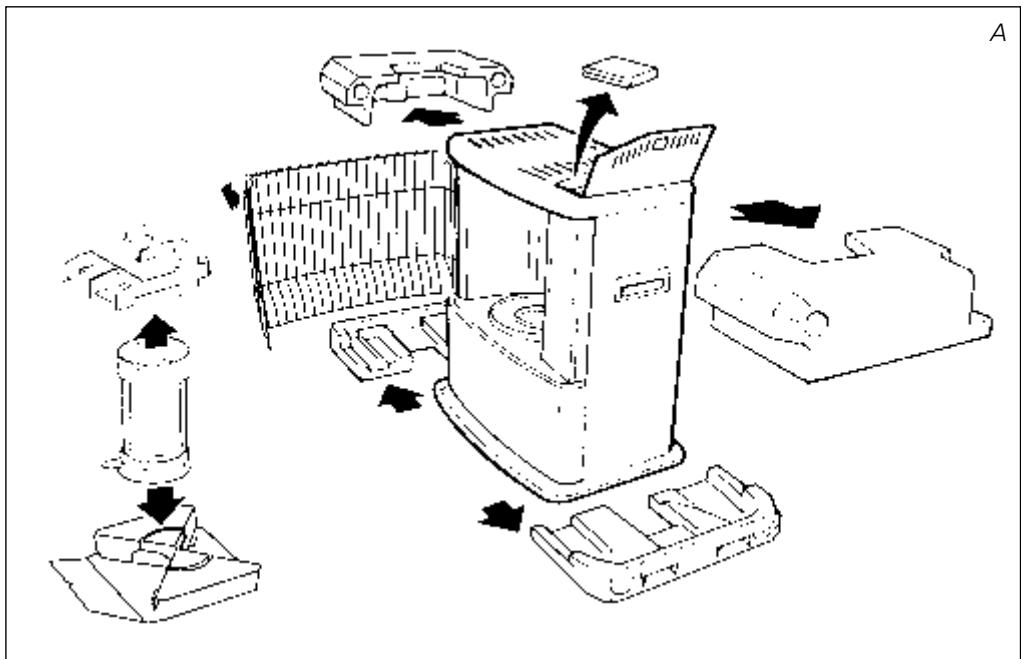

2 Togliere il resto del materiale d'imballaggio:

Togliere il materiale d'imballaggio in corrispondenza della griglia

7

Sollevare la griglia dall'intaglio (fig. B) e tirarla in avanti.

Togliere il materiale d'imballaggio sopra alla camera di combustione (fig. C).
Togliere la camera di combustione alla stufa. Rimuovere il materiale d'imballaggio sostostante (fig. D).
Porre la camera di combustione di nuovo nella sua sede. Essa è posizionata correttamente se più essere spostata con la maniglia ⑤ leggermente verso sinistra e verso destra (fig. E). Chiudere la griglia.
Aprire il coperchio del serbatoio estrabile 8 e togliere il pezzo di cartone.

3 Riempire il serbatoio estrabile come individo nel capitolo B.
4 Porre le batterie nell'apposto scomparto ② sul lato posteriore della stufa (fig. F). Fare attenzione ai poli + e -.
5 Il pavimento deve essere robusto e perfettamente piano. Spostare la stufa, qualora但这a non sia in bolla. Non cercare di correggere la posizione mettendo molto la stufa libri o altre materiale.
6 Adesso la stufa è pronta per l'uso.

B RIFORNIMENTO DEL COMBUSTIBLE

Non riempire il serbatoio estraibile nelle spazio abitativo, ma in un luogo più adatto (una parte di combustibile più sempre fuoriscire). Compiere le seguenti operazioni:

Assicurarsi che la stufa sia spenta.
2 Apriere il coperchio 3 ed estrarre il serbatoio 9 alla stufa (fig. G). Attenzione: il serbatoio può gocciolare leggermente. Appoggiare detto serbatoio (con il tappo in alto) e svitare il tappo.

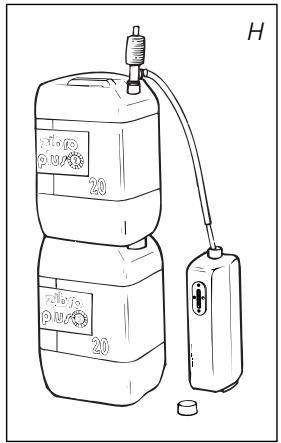

3 Prendere la pompa a sifone per il combustibile ed insere il tubo liscio, più rigido, nella latta. Assicurarsi che esta sia più in alto rispetto al serbatoio estrabile (fig. H). Il tubo flessibile nervato deve essere inserito nell'apertura del serbatoio estrabile.
4 Fissare la manopola che si trovava sopra la pompa (verso destra).
5 Premere alcune volte la pompa, fino a che il combustibile non comincia a scorrere nel serbatoio estrabile. In seguito, non occorre più premere.
6 Durante il rifornimento,fare attenzione all'indicatore del combustibile nel serbatoio estrabile 10 (fig. l).Se questo è piano, interrompere il rifornimento svitando (verso sinistra) la manopola sopra la pompa.Non riempire mai troppo il serbatoio,soprattutto se il combustibile è molto freddo (il combustibile fuoriesce se diventa caldo).
7 Lasciare scorrere di nuovo il combustibile ancorta presente nella pompa verso la latta e rimuovere la pompa facendo molta attenzione. Avvitare bene il tappo sul serbatoio. Asciugare eventuali traccé di combustibile.
Controllare che il tappo del serbatoio sia diritto e ben avvitato. Porre nuovamente il serbatoio estrabile nella stufa (con il tappo verso il basso). Chiudere il coperchio.

Una stufa nuova provoca sempre all'inizio un odore particolare. Per tale motivo, assicurarsi che vi sia una ventilazione più che sufficiente, oppure accendere la stufa la prima volta al di fuori dello spazio abitativo.

Quando si usa la stufa per la prima volta, riempire il serbatoio estraibile di combustibile ed attendere circa 30 minuti prima di accenderla. In quello modo lo stoppino cui impregnarsi di combustibile. Ciò valeanche più che la stufa ha bruciato fino a vuotarsi e dopo la sostituzione dello stoppino.

Prima di accendere la stufa, guardare sempre l'indicatore del combustibile 6 per assicurarsi che nel serbatoio estraibile vi sia una quantità sufficiente di combustibile.

Accendere sempre la stufa con l'ausilio della resistenza di accensione 11.

Non usare mai fiammiferi o un ascendino.

Compiere le seguenti operazioni:

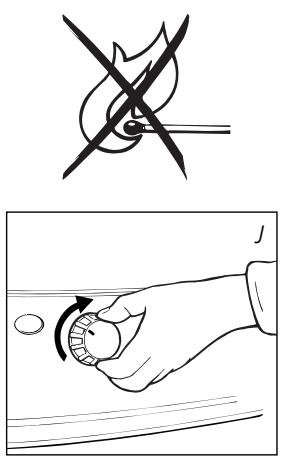

1 Accendere la stufa girando la manopola 2 a destra (fig. J). Esercitando una leggera pressione il regolatore cui essere girato ulteriormente; il regolatore torna da se alla posizione originale.
2 Premere il pulsante di accensione ③ (fig. K), esercitando una lieve pressione. Non appena scaturirà la fiamma nella camera di combustione ④, rilasciare il pulsante dell'accensione.

Dopo l'accensione della stufa controllingare sempre che la camera di combustione ④ via nella posizione corretta, spostandola con la maniglia ⑤ leggermente verso sinistra e destra (fig. E). Questo movimento deve avvenire alla intoppi. Se la camera di combustione non si trova nella posizione corretta, si avranno fumo e fuliggine.

Dopo l'accensione, occorre attendere 10-15 minuti prima che si possa controllare se la stufa funzione bene. Una fiamma troppo alla cui provocare fumo e fuliggine, perché una fiamma troppo Bassa cui provocare cattivi odori. Nella pagina accanto al pieghevole si cui vedere il limite minimo e massimo della fiamma (fig. P). La fiamma cui esser leggermente regolata con il manopola (fig. L).

Le cause di una fiamma troppo Bassa possono essere le seguenti:

combustibile insufficiente (riempire il serbatoio)
combustibile di cattiva qualità (consultare il rivenditore)
ventilazione insufficiente (aprire leggermente una porta o una finestra)
stoppino consumato (consultare il rivenditore oppure sostuire lo stoppino: cfr capitolo M)

E SPEGNIMENTO DELLA STUFA

Far bruciare la stufa al minimo (fig. L) per un minuto circa, dopodiché girare lentamente la manopola 2 in senso antiorario fino a che non si ferma. Dop peu la fiamma si spegnerà.

In caso d'emergenza, spegnere la stufa con il pulsante di spegnimento rapido (fig. M).

F GUASTI, CAUSE E SOLUZIONI

Se non si riesce a risolverve un guasto con l'aiuto delleindicazioni riportate qui di seguito, occorre rivolgersi direttamente al rivenditore della stufa.

NON SI RIESCE AD ACCENDERE LA STUFA.

Le batterie non sono installate correttamente nella scomparto. Controllare (fig. F).
Le batterie non hanno più una carica sufficiente per l'accensione. Sostituirle (fig. F).
La stufa non ha più combustibile oppure lo stoppino deve essere sostituito. Dop o aver installato il serbatoio estraibile pieno, attendere 30 minuti prima di procedere all'accensione.
Il pulsante di accensione 3 è stato premuto con troppa forza verso il basso. Premere con meno forza (capitolo C).
La resistenza di accensione 1 e interrotta. Consultare il rivenditore della stufa.

FIAMMA INCOSTANTE E/O FULIGGINE E/O CATTIVO ODORE.

La camera di combustione 4 non è stata installata correttamente.

Correggerne la posizione con la maniglia ⑤, fino a spostarla lavoramente versus sinistra e verso destra.

Il combustibile è vecchio.

Cominciare agli stagione fredda con nuovo combustibile.

Si fa uso del combustibile sbagliato.

Cfr. IL COMBUSTIBLE GIUSTO (cfr. capitolo 'Osservazioni generali').

All'interno della stufa si ha un accumulo di polvere.

Rivolgersi al rivenditore.

L'altezza dello stoppino non è stata regolata.

Rivolgersi al rivenditore.

LA STUFA SI SPEGNE LENTAMENTE.

Il serbatoio estrabile è vuoto. Cfr. il capitolo B.
Nel filtro c'è dell'umidità. Asciugare il filtro (Cfr. capitolo G).
Nel serbatoio inferiore vi è dell'umidità. Rivolgersi al rivenditore.
Lo stoppino è indurito sulla parte superiore. Fare bruciare la stufa fino a che non vi è più combustibile (capitolo G). Usare il combustibile giusto.
Si fa uso di combustibile vecchio.

Cominciare agli stagione fredda con combustibile nuovo.

LA STUFA CONTINUA A BRUCIARE AL MINIMO.

Lo stoppino è troppo basso.

Rivolgersi al rivenditore.

Prima del rifornimento la stufa doveva aver finito quasi tutto il combustibile. Riempire il serbatoio estrabile di combustibile ed attendere 30 minuti prima di procedere all'accensione.
Si fa uso di combustibile vecchio o del tipo sbagliato.

Cfr. IL COMBUSTIBLE GIUSTO (cfr. capitolo 'Osservazioni generali').

Il locale non ha una ventilazione sufficiente. Spalancare per quale minuto una finestra o una porta e poi lasciarle leggermente aperte.

LA STUFA BRUCIA TROPPO, CON FIAMME NON REGOLARI.

Si fa uso di un combustibile sbagliato, troppo volatile.

Cfr. IL COMBUSTIBLE GIUSTO (cfr. capitolo 'Osservazioni generali').

Lo stoppino è troppo alto.

Rivolgersi al rivenditore.

G LA MANUTENZIONE

La stufa richiede una manutenzione minima. Tuttavia, occorre eliminare periodicamente polvere e sporco con un panno umido, perché potrebbero crearsi macchie dificili da eliminare. Normalmente sono solo tre le parti che si consumano.

1. LE BATTERIE

Le batterie possono essere sostuite. Non gettare le batterie vecchie fra i rifiuti domestici. Seguire le vigenti normative locali sullo smaltimento di piccoli rifiuti chimici.

resistenza interrotta

Il filtro

La resistenza di accensione dura più a lungo se la stufa viene accesa nel modo corretto. Sostituire per tempo le batterie e fare attenzione a non premere troppo forte il pulsante di accensione. Se il filamento è rotto, occorre sostituire la resistenza di accensione.

3. LO STOPPINO

Per prolungare la durata dello stoppino, soprattutto quando sinota che la fiamma diventa più debole, occorre agli tanto tenere accesa la stufa fino ad esaurimento del combustibile (fino a che non si spegne da sola). Cosi facendo può darsi che la stufa faccia cattivo odore; per quello si consiglia di compiere quest'operazione al di fuori dello spazio abitativo.

IL Filtro

Controllare periodicamenteanche il filtrodel carburante:

Togliere il serbatoio estrabile e il filtro alla stufa (fig. N). Poiché possono cadere alcune gocce di carburante, tenere un panno a portata di mano. Picchiettare il filtrlo su una superficie rigida, tenendolo capovolto, per togliere lo sporco (non pulirlo mai con acqua). Riporre il filtrro nella stufa.

L'utente non deve rimuovere da solo le parti della stufa. Per un'eventuale riparazione contattare sempre il rivenditore.

Prima di procedere alla manutenzione lasciare raffreddare la stufa.

H IMMAGAZZINAGGIO (FINE DELLA STAGIONE FREDDA)

Alla fine della stagione fredda si consiglia di tenere accesa la stufa facendo in modo che si esaurisce tutto il combustibile inessa presente e poi di immagazzinarla in un luogo sicuro. A tale proposito compiere le seguenti operazioni:

1 Accendere la stufa al di fuori dello spazio abitativo e lasciarla bruciare sono ad esaurimento del combustibile.
2 Lasciere raffreddare la stufa.
3 Pulire la stufa con un panno umido ed asciugarla con un panno asciutto.
4 Togliere le batterie alla stufa 12 e conservarle in un luogo asciutto.
5 Pulire il filtro (cfr. capitolo G).

Il filtro

tppo per il trasporto

6 Conservare la stufa in un luogo senza polvere, facendo possibilmente uso dell'imballaggio originale. Il combustibile rimasto non può essere più utilizzato per la stagione successiva. Qualora rimanga del combustibile, non gettarlo via, ma smaltirlo conformmente alla vigente legislazione locale per i rifiuti chimici di piccole dimensioni. Cominciare in agli caso la nuova stagione fredda con del combustibile nuovo. quando si riaccende la stufa, seguire nuovamente le istruzioni (come riportate a partire dal capitolo A).

TRASPORTO

Per evitare che la stufa perda combustibile durante il trasporto, occorre prendere le seguenti precauzioni:

1 Lasciare raffreddare la stufa.
2 Togliere il serbatoio estraibile ⑨ nella stufa e rimuovere il filtrlo del combustibile (fig. N). Questo può perdere quale goccia di combustibile; tenere un panno a portata di mano. Conservare il filtrro ed il serbatoio estraibile al di fuori della stufa.
3 Mettere il tappo per il trasporto al posto delhetto (fig. O) e premerlo bene.
4 Trasportare la stufa sempre in posizione eretta.

SPECIFICHE

Accensione	elettrica	Dimensioni (mm)	larghezza	428
Combustibile	petrolio	(con piatra inferiore)	profondità	295
Capacità (kW)*	3,0		altezza	513
Spazio riscaldabile (m3)**	85-110	Accessori pompa a sifone per il combustibile
Consumo di combustibile (l/ora)*	0,313	tappo per il trasporto
Consumo di combustibile (g/ora)*	250	batterie
Autonomia (ora)*	13	Batterie necessarie	2x R20kG, MN 1300
Capacità serbatoio estraibile (litri)	4,0		1,5V, size D
Peso (kg)	9,0	Tipodi di stoppino	F

• Con regolazione al massimo ** valori riportati sono indicativi

K CONDITIONI DELLA GARANZIA

La stufa ha una garanzia di 24 mesi a partire alla data d'acquisto. Entro quello periodo tutti i guasti imputabili ai materiali ed alla produzione vengono riparati Gratisamente. Le condizioni sono le seguenti:

1 La PVG International rifiuta escludamente tutti gli accordi relativi a rimborso dei danni, compreso il rimborso di danni sorti in seguito a guasti.
2 La riparazione o la sostituzione delle parti entro il termine di garanzia non implica un prolongamento della garanzia stessa.

3 La garanzia viene considerata nulla qualora siano state apportate delle modifiche, qualora siano state montate delle parti non originali o qualora siano state effettuate delle riparazioni alla stufa da parte di terzi.
4 Le parti normalmente sottoposte ad usura, come le batterie, la resistenza, lo stoppino e la pompa a sifone per il combustibile, non sono comprese nella garanzia.
5 La garanzia vale esclusivamente se l'utente è in possesso della ricevuta d'acquisto originale, data, alla quale non siano state apportate modifiche o correzioni.
6 La garanzia viene considerata nulla in caso di danni sorti in seguito ad azioni non conformi alle istruzioni d'uso, in seguito a negligenza ed in seguito all'uso di combustibile del tipo sbagliato o vecchio. L'uso di combustibile sbagliato può essere costituire un pericolo*.
7 Le spese di spedizione ed i rischi che la spedizione della stufa o delle parti comportano sono sempre a carico dell'acquirente.

Per prevenir spese inutili, si consiglia dapprima di consultare conattenzione le istruzioni d'uso. Qualora queste non offrano alcuna soluzione al problema, portare la stufa dal rivenditore per la riparazione.

• Le sostanje leggermente infiammabili possono portare ad una combustione non controllabile, con fiamme pericolose comme conseguenza. In tal caso, non cercare di spostare la stufa, ma spegnerla immediatamente (cfr. capitolo E). In caso d'emergenza si può fare uso di un estintore, esclusivamente del tipo B: estintore a polvere o ad acido carbonico.

10 CONSIGLI PER UN USO SICURO

1 Richiamare sempre l'attenzione dei bambini sui pericoli di una stufa accesa.
2 Non spostare la stufa se esta è acceso o se è ancora calda. In tal caso, non riempirla di combustibile e non eseguire la manutenzione.
3 Porre la parte anteriore della stufa ad una distance minima di 1,5 metri da pareti, tende o mobili. Mantenere libero lo spazio sopra la stufa.
4 Non usare la stufa in locali polverosi. Non siavrà una combustione ottimale.
5 Specnere la stufa prima di uscire o prima di andare a fatto.
6 Conservare e trasportare il combustibile nei contentitori apposti.
7 Assicurarsi che il combustibile non sia esposto a fonti di calorie o a forti escursioni termiche. Conservare sempre il combustibile in un luogo fresco, secco ed asciutto (la luce del sole ne intacca la qualità).
8 Non usare mai la stufa in luoghi dove possono essere presenti gas o vapori pericolosi (ad esempio, gas di scarico o vapori di vernici).
9 La griglia della stufa diventa calda. Non coprire la stufa (pericolò di incendio).
10 Assicurarsi sempre che la ventilazione sia sufficiente.

SOSTITUZIONE DELLO STOPPINO

L PRIMA DI PROCEDURE ALLA SOSTITUZIONE DELLO STOPPINO, LA STUFA DEVE ESSERE SPENTA E COMPLETAMENTE FREDDA.

1 Aprire lo sportellino del serbatoio e togliere il serbatoio estrabile.
2 Togliere le batterie dal suo comparto.
3 Sollevare la griglia alla'incastro e tirarla in avanti. Togliere la camera di combustione alla stufa. Chiudere la griglia.
4 Sfilare la manopola alla stufa.
5 Svitare le tre viti del mantello della stufa, poste nella sua parte inferiore. Spostare leggermente in avanti il mantello e sollevarlo alla base della stufa.
6 Svitare i galletti che fissano il piano di combustione alla vaschetta.
7 Sollevare e togliere tutto il blocco.
8 Togliere la vite dal pernio tendendo fermo il supporto, dopodiché rimuoverlo.
9 Girare completeness il permio in senso orario e togliere l'anello porta stoppino (stoppino compreso).
10 Sollevare l'anello porta stoppino e toglierlo dal camino d'aspirazione.
11 Comprimere lo stoppino per liberarlo dai tre puniti di anchoraggio e sfilarlo dall'anello porta stoppino. Indossare i quanti e assicurarsi di averre a portata di mano un recipiente dove mettere lo stoppino vecchio.

12 Reinserire lo stoppino nell'anello porta stoppino rispetto il giusto verso indicato sullo stoppino stesso.
13 Inserire l'anello porta stoppino (stoppino compreso) nel camino di aspirazione. Riposizionare la parte superiore del pernio dentro l'incavo dell'anello porta stoppino alla parte di destra e girare il pernio completamente a sinistra.
14 Inserire il supporto e riavvitare la vite che tiene fermo il pernio.
15 Inserire di nuovo la manopola nella sua sede. Ruotare la manopola completamente verso destra. Premere il tasto di spegnimento. Controllare che lo stoppino si abbassi del tutto. Ripetere più volte quello controllo. Se lo stoppino non si abbassa completamente, non è stato montato bene nel suo meccanismo. In quello caso la procedura deve essere ripetuta a partire dal n^ 11.
16 Rimettere al suoippo il mantello e riavvitare le tre viti. Rimettere aippo la manopola e poi la camera di combustione. Controllare che quest'ultima sia in posizione verticale, prendenda alla maniglia della camera di combustione e muovendola verso destra e sinistra. Chiudere la griglia.
17 Rimettere al suoippo il serbatoio pieno e riporre le batterie nell'apposto vano (fare attenzione ai poli + e-). Dopao aver rimesso aippo il serbatoio e le batterie, aspettare 30 minuti prima di riaccendere la stufa.
