MANUALE UTENTE AQUALTIS AQGMD 149 HOTPOINT-ARISTON

Disimballo e livellamento

Collegamenti idraulici ed elettrici

Dati tecnici

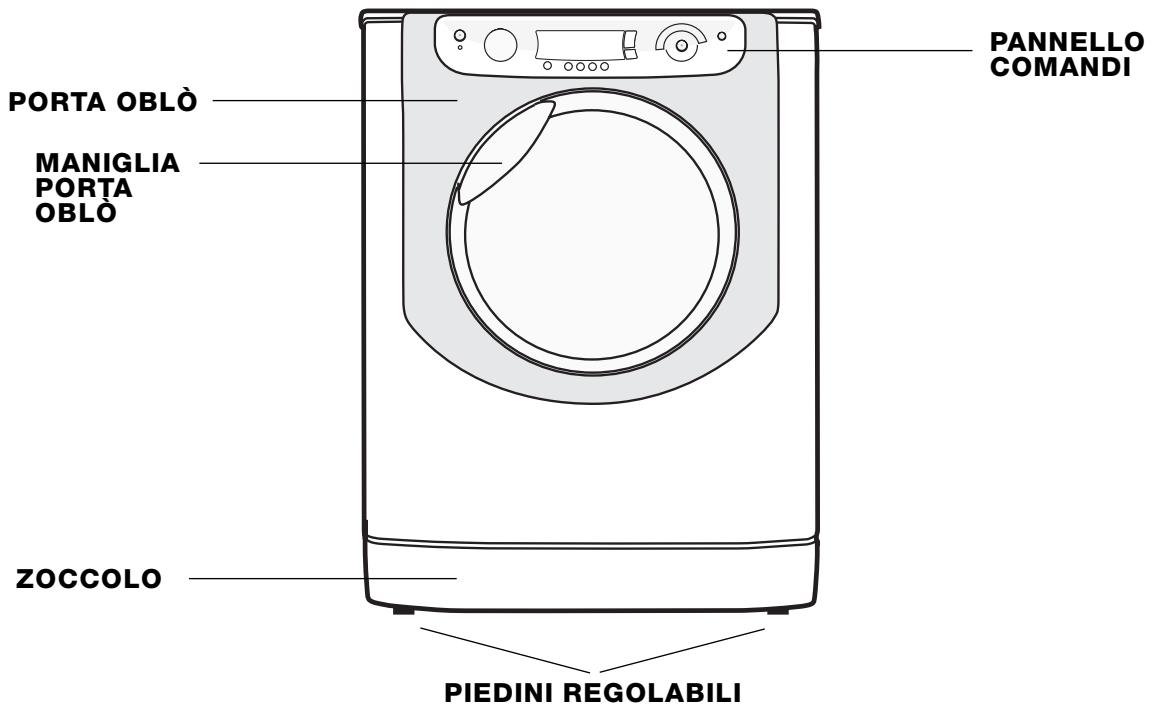

Descrizione della macchina, 4-5

Pannello comandi

Come effettuare un ciclo di lavaggio, 6

Programmi opzioni, 7-8

Tabella Programmi

Le opzioni di lavaggio

Asciugatura

Detersivie biancheria, 9

Detersivo

Preparare la biancheria

Consigli di lavaggio

Sistema bilanciamento del carico

Precauzioni e consigli, 10

Sicurezza generale

Smaltimento

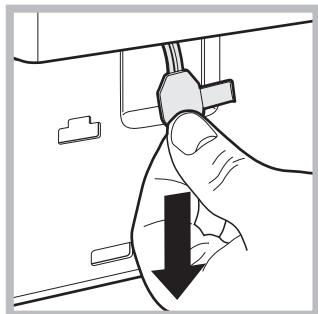

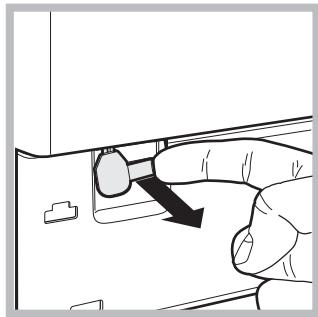

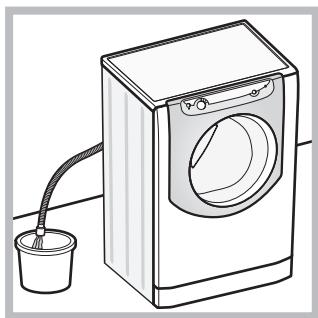

Apertura manuale della porta oblo

Manutenzione e cura, 11

Escludere acquae e corrente elettrica

Pulire la macchina

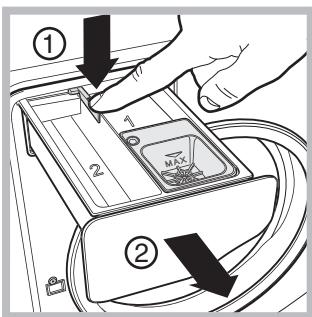

Pulire il cassetto dei detersivi

Curare il cestello

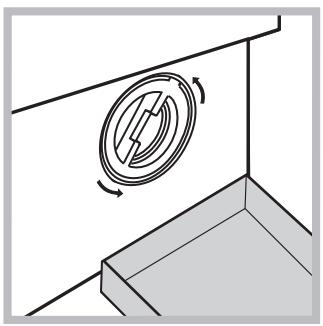

Pulire la pompa

Controllare il tubo di alimentazione dell'acqua

Anomalie erimedi, 12

Assistenza, 13

Assistenza Attiva 7 giorni su 7

Hotpoint

ARISTON

!E' importante conservare quello libretto per poterlo consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme alla lavasciuga.
! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
! Nella busta contente quello libretto troverete,或者其他 alla garanzia, dei particolari che serviranno per l'installazione.

Disimballo e livellamento

Disimballo

1. Una volta disimballata la lavasciuga, controllare che non abbia subito danni durante il trasporto. Se fosse danneggiata non collegarla e contattare il rivenditore.

1. Rimuovere le 4 viti di protezione per il trasporto ed il relativo distanziale posti nella parte posteriore (vedi figura).

2. Chiudere i fori con i tappi di plastica contenuiti nella busta.

3. Conservare tutti i pezzi; qualora la lavasciuga dovesse essere trasportata, dovranno essere rimontati per evitare danneggiamenti interni.

Gli imballaggi non sono glucattoli per bambini.

Livellamento

1. Posizione are la lavasciuga su un pavimento piano e rigido, alla appoggiarla a muri o mobili.

1. Compensare le irregularità svitando o avvitando i piedini finché la macchina non sia orizzontale (non deve essere inclinata più di 2 gradi).

!Un accurato livellamento da stabilità ed evita vibrazioni e rumorosità soprattutto nella fase di centrifuga.

! In caso sia posizionata su moquette o tappeti, regolare i piedini in modo da conservare quello la lavasciuga lo spazio necessario per la ventilazione.

Collegamenti idraulici ed elettrici

Collegamento del tubo di alimentazione dell'acqua

! Prima di collegare il tubo di alimentazione alla rete idrica, far scorrere l'acqua finché non sua limpida.

1. Collegare il tubo di alimentazione alla macchina avvitandolo all'apposita presa d'accua, nella parte posteriore in alto a destra (vedi figura).

1. Inserire la guarnizione A containuta nella busta nell'estremità del tubo di alimentazione e avvitarlo a un rubinetto d'acqua fredda con bocca filettata da 3/4 gas (vedi figura).

2. Fare attenzione che nel tubo non ci siano né pieghe né strozzature.
   ! La pressione idrica del rubinetto deve essere compresa nei valori della tabella Dati tecnici (vedi pagina a fianco).
   ! Se la lunghezza del tubo di alimentazione non fosse sufficiente, rivolgersi a un negotio specializzato o a un technique autorizzato.
   Non utilizzato mai tubi di carico usati o vecchi, ma quelli in dotazione alla macchina.

Collegamento del tubo di scarico

Collegare il tubo di scarico a una conduttura di scarico o a uno scarico a muro posti tra 65 e 100 cm da terra evitando assolutamente di piegarlo.

In alternatively,
appoggiare il tubo di
scarico al bordo di un
lavandino o di una
vasca, legando la guida
in dotazione al rubinetto
(vedi figura).
L'estremita libera del
tubo di scarico non
deve rimanere immersa
nell'acqua.

! è sconsigliato usare tubi di prolunga; se indispensableale, la prolunga delve ave lo stesso diametro del tubo originale e non superare i 150 cm.

Collegamento elettrico

Prima di inserire la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sua norma di legge;
• la presa sia in grado di sostarare il carico massimo di potenza della macchina,indicato nella tabella Dati tecnici (vedi a fierco);
• la tensione di alimentazione sia compresa nei valori indicati nella tabella Dati tecnici (vedi a fierco);
• la presa sia compatibile con la spina della macchina. In caso contrario far sostuire la presa o la spina.

! La macchina non va installata all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarla esposta a pioggia e temporali.

! A macchina installata, la presa della corrente deve essere facilemente raggiungibile.

! Non usare prolonghe e multiple.

! Il cavo non deve subire piegature o compressioni.

Il cavo di alimentazione e la spina devono essere sostituiti solo da tecnici autorizzati.

Attenzione! L'azienda declina agli responsabilità qualora queste norme non vengano rispettate.

Dati tecnici
Modello	AQGMD 149
Dimensioni	larghezza cm 59,5 altezza cm 85 profondità cm 64,5
Capacità	da 1 a 8 kg per il lavaggio da 1 a 6 kg per l'asciugatura
Collegamenti elettrici	vedi la targhetta caratteristiche tecniche applicata sulla macchina
Collegamenti idrici	pressione massima 1 MPa (10 bar) pressione minima 0,05 MPa (0,5 bar) capacità del cesto 62 litri
Velocità di centrifuga	sino a 1400 giri al minuto
Programmi di controllo secondo la norma EN 50229	lavaggio: programmà Cotone Bianchi; temperatura 60°C; effettuato con 8 kg di carico. asciugatura: prima asciugatura effettuata con 2 kg di carico selectionando il livello di asciugatura "Stirare"; seconda asciugatura effettuata con 6 kg di carico selezionando il livello di asciugatura "Ripiegare".
CE	Questa apparecchiatura è conforme alle seguenti Diretive Comunitarie: - 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni - 2002/96/CE - 2006/95/CE (Bassa Tensione)

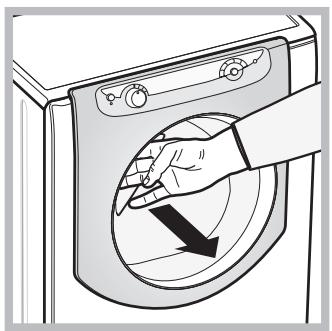

PORTA OBLO'

Per aprire la porta oblo utilizzare sempre l'apposita maniglia (vedi figura).

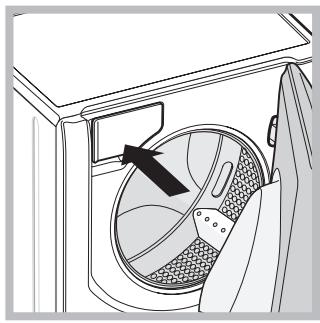

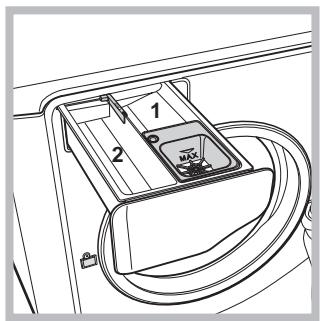

CASSETTO DEI DETERSIVI

Si trova all'interno della macchina e vi si accede aplendo la porta. Per il dosaggio dei detersivi vedi il capitolo "Detersivi biancheria".

1. vaschetta per il prelavaggio: usare detersivo in polvere.
2. vaschetta per il lavaggio: usare detersivo in polvere o liquido. In quest'ultimo caso si raccomanda di versarlo immediatamente prima dell'avvio della lavasciuga. vaschetta per additivi: per

ammorbidente o additivi liquidi. Si raccomanda di non superare mai il livello massimo indicato alla griglia e di diluire ammorbidenti concentrati.

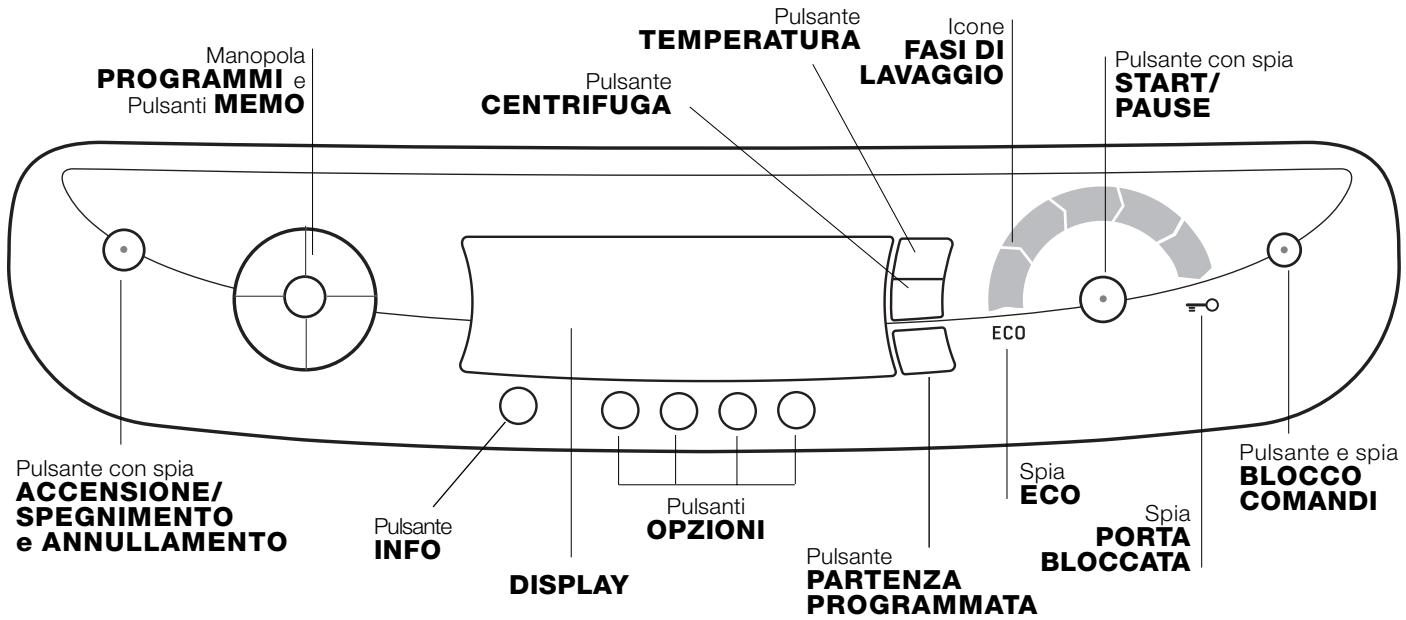

Pannello comandi

Pulsante con spia ACCENSIONE

SPEGNIMENTO e ANNULLAMENTO: premere brevamente il pulsante per accendere o spegnere la macchina. La spia verde indica che la macchina è accesa. Per spegnere la lavasciuga durante il lavaggio è necessario tenere premuto il pulsante più a lungo, circa 2 sec.; una pressione breve o accidentale non permetterà lo spegnimento della macchina. Lo spegnimento della macchina durante un lavaggio in corso annulla il lavaggio stesso.

Manopola PROGRAMMI: più essere ruotata in entrambé le direzioni. Per impostare il programma più corretto vedi la "Tabella programmi".
Durante il lavaggio la manopola resta ferma.

Pulsanti MEMO: tenere premuto uno dei pulsanti per memorizzare un ciclo e le proprie personalizzazioni preferite. Per richiamare un ciclo precedentamente memorizzato premere il relativo pulsante.

Pulsante (j) TEMPERATURA: Premere per ridurre la temperatura: il valore viene indicate nel display.

Pulsante @ CENTRIFUGA: Premere per ridurre o escludere del tutto la centrifuga: il valore viene indicate nel display.

Pulsante PARTENZA RITARDATA: Premere per impostare una partenza ridartata del programma prescelto. Il ritardo verrà individato nel display.

Pulsanti OPZIONI: Premendo il pulsante sul display comparirà il nome dell'opzione. L'accensione della relativa lunetta indica che l'opzione è stata selezionata.

Pulsante INFO: Premi il pulsante per visualizzare sul display le informazioni su programma e opzioni.

Icone FASI DI LAVAGGIO: si illuminano ad indicate l'avanzamento del ciclo (Lavaggio - Risciacquo - Centrifuga - Asciuagatura). La scritta END si illumina quando il ciclo è terminato.

Pulsante con spia START/PAUSE: quando la spia verde lampeggia lentamente, premere il pulsante per avviare un lavaggio. A ciclo avviato la spia diventa fissa. Per mettere in pausa il lavaggio, premere nuovamente il pulsante; la spia lampeggerà con colore arancione. Se la spia “Porta Bloccata” è spenta, si pourrait aprire la porta oblo. Per far ripartire il lavaggio dal punto in cui è stato interrotto, premere nuovamente il pulsante.

Spia o PORTA BLOCCATA: indica che la porta oblo è bloccata. Per aprire la porta è necessarioMETTERe il ciclo in pausa (vedi pagina seguente).

Pulsante e spia BLOCCO COMANDI: per attivare o disattivare il blocco del pannello comandi, tenere premuto il pulsante per circa 2 secondi. La spia accesa indica che il pannello di controllo è bloccato. In quello modo si impedisco modifiche accidentali dei programmi, soprattutto se in casa ci sono dei bambini.

Spia ECO: l'icona ECO si accenderà quando, modificando i parametri di lavaggio, si otterrà un risparmio di energia elettrica di almeno il 10% .

! Alla prima accensione verrà richiesto di SELECTIONARE LA LINGUA (Select Language apparirà sul display): premere il pulsante INFO sono a quando comparirà sul display la lingua desiderata. Attendere 5 secondi e la lingua verrà memorizzata. Se per erre si è memorizzata una lingua sbagliata, tenere premuti contemporaneamente i pulsanti INFO e PARTENZA RITARDATA per poter rientare nel menu di selezione lingua.

Come effettuare un ciclo di lavaggio

1

NOTA: la prima volta che si utilizes la lavasciuga, effettuare un ciclo di lavaggio senza biancheria ma con detersivo impostando il programma cotone 90^ zza prelimavaggio.

1. ACCENDERE LA MACCHINA. Premere il pulsante ①. Tutte le spie si accenderanno per 1 secondo e sul display comparirà la scritta OK; rimarra poi accesa fissa la spia del pulsante ① e la spia START/PAUSE lampeggerà.
2. CARICARE LA BIANCHERIA. Apire la porta oblo. Caricare la biancheria facendo attenzione a non superare la quantità di carico indicata nella tabella programmi della pagina seguente e nel display.
3. DOSARE IL DETERSIVO. Estrarre il cassetto e versare il detersivo nelle apposite vaschette come spiegato in "Descrizione della macchina". Per consigli sul tipo di detersivo da utilizzato per agli ciclo premere il pulsante (6).

4. CHIUDERE LA PORTA OBLO'.

1. SCEGLIERE IL PROGRAMMA. Ruotare la MANOPOLA PROGRAMMI verso destra o verso sinistra fino a selezionare il programma desiderato; il nome del programma comparirà sul display; adesso è associata una temperatura e una velocità di centrifuga che possono essere modificate. Sul display comparirà il livello di caricamento del cestello raccomandato e la durata del ciclo.

6. PERSONALIZZARE IL CICLO DI LAVAGGIO. Agire sugli appositi pulsanti del pannello comandi:

Modificare la temperatura e/o la centrifuga. La macchina selezione automaticamente la temperature e la centrifuga massime previste per il programma impostato e non sono pertanto essere aumento. Premendo il pulsante si riduce progressivement la temperature sino al lavaggio a freddo "OFF". Premendo il pulsante si riduce progressivement la centrifuga sino alla sua esclusione "OFF". Un'ulteriore pressione dei pulsanti riportera i valori a quelli massimi previsti.

! Eccezione: selezionando il programma Cotone Bianchi la temperatura più essere aumentoata sino a 90^ .

Impostare una partenza ritardata.

Per impostare la partenza ritardata del programma prescelto, premere il pulsante relativo fino a raggiungere il tempo di ritardo desiderato. Quando tale opzione è attiva, sul display appeare il symbolo . Per rimuovere la partenza ritardata premere il pulsante fino a che sul display compare la scritta OFF; il symbolo si spegnerà.

A

Modificare le caratteristiche del ciclo.

• Premere il pulsante per attivare l'opzione; sul display comparirà il nome dell'opzione e la lunetta corrispondente al pulsante si accenderà.
• Premere nuovamente il pulsante per disattivare l'opzione; sul display comaprirà il nome dell'opzione più OFF e la lunetta si spegnerà.

! Se l'opzione selezionata non è compatibile con il programma impostato, la lunetta lampeggerà e l'opzione non verrà attivata.

! Se l'opzione selezionata non è compatible con un'altra precedentamente impostata, la lunetta relativa alla prima opzione selezionata lampeggerà e verrà attenuata solo la seconda, la lunetta dell'opzione attenuata si fissera.
! Le opzioni sono variare il carico raccomandato e/o la durata del ciclo.

1. AVVIARE IL PROGRAMMA. Premere il pulsante START/PAUSE. La spia relativa si fisserà e la porta oblo si bloccherà (spia PORTA BLOCCATA accesa). Durante il lavaggio, sul display comparirà il nome della fase in corso e le icone relative alle fasi si illumineranno. Per cancellare un programma nelle un ciclo è in corso, mettere la lavasciuga in sua premendo il pulsante START/PAUSE; selezionare quando il ciclo desiderato e premere nuovamente il pulsante START/PAUSE. Per aprire la porta nelle un ciclo è in corso premere il pulsante START/PAUSE; se la spia PORTA BLOCCATA è spenta sare possibile aprire la porta. Premere nuovamente sul pulsante START/PAUSE per far ripartire il programma dal punto in cui era stato interrotto.
2. FINE DEL PROGRAMMA. Viene individata alla scritta END accesa. La porta oblo si potrà après immediatamente. Se la spia START/PAUSE lampeggia, premere il pulsante per terminare il ciclo. Aprirle la porta, scaricare la biancheria e spegnere la macchina.

! Se si desidera annullare un ciclo più avviato, premere a lungo il pulsante. Il ciclo verrà interrogto e la macchina si spegnerà.

Tabella programmi

Icona	Descrizione del Programma	Temp. max. (°C)	Velocità max. (giri al minuto)	Asciuga-tura	Detersivi		Carico max. (Kg)	Durata ciclo
					Lavaggio	Ammorbi-dente
	Programmi per tutti i giorni							F' possible controllare la durata dei programmi di lavaggio sul display.
	COTONE BIANCHI	60° (Max 90°)	1400	●	●	●	8
	COTONE BIANCHI: Bianchi e colorati delicati molto sporchi.	40°	1400	●	●	●	8
	COTONE COLORATI	40°	1400	●	●	●	8
	SINTETICI DELICATI	40°	800	●	●	●	4
	MIX 15': Per rinfrescare rapidamente capi molto sporchi (non indicato per lana, seta e capi da lavare a mano).	30°	800	●	●	●	3,5
	Programmi enerici
	COTONE con "PRELAVAGGIO": Per la rimozione di macchie ostinate. (Aggiungere il detersivo nell'apposto scomparto).	90°	1400	●	●	●	8
	SINTETICI RESISTENTI	60°	800	●	●	●	4
	Programmi speciali
	CAMICIE	40°	600	●	●	●	2
	SETA: Per capi in seta, viscosa, lingerie.	30°	0	-	●	●	2
	LANA: Per lana, cachemire, ecc.	40°	800	●	●	●	2
	BIANCHERIA 7 GIORNI: Per biancheria da fatto e da bagno.	60°	1400	●	●	●	8
	Programmi asciugatura
	Asciugatura Cotone	-	-	●	-	-	6
	Asciugatura Sintetici	-	-	●	-	-	4
	Asciugatura Lana	-	-	●	-	-	1,5
	Programmi parliali
	Risciacquo	-	1400	●	-	●	8
	Centrifuga	-	1400	●	-	-	8
	Scarico	-	0	-	-	-	8

I dati riportati nella tabella hanno valoreindicativo.

Opzioni di lavaggio

Super Wash

Grazie all'utilizzato di una maggior quantità d'acqua nella fase iniziale del ciclo e all'impiego di maggior tempo, tale opzione garantisce un lavaggio di alte performance.

! Non è attivabile sui programmi Mix 15', Seta, Lana, "Programmi Parziali" e "Programmi asciugatura".

Stirameno

Selezionando esta opzione, il lavaggio e la centrifuga saranno opportunamente modificati per ridurre la formazione di pieghe. Al temine del ciclo la lavasciuga effettuerà delle lente rotazioni del cestello; le spie "Stirameno" e AVVIO/PAUSA lampeggeranno. Per terminare il ciclo premere il pulsante AVVIO/PAUSA o il pulsante "Stirameno". Nel programma Seta la macchina terminerà il ciclo con la biancheria in ammollo e le spie "Stirameno" e AVVIO/PAUSA lampeggeranno. Per scaricare l'acqua e poter rimuovere il bucato è necessario premere il pulsante AVVIO/PAUSA o il pulsante "Stirameno".

Non èattivabile sui programmi Mix 15', Lana, Centrifuga, Scarico e "Programmi asciugatura".

Extra Risciacquo

Selezionando esta opzione si aumento l'efficacia del risciacquo, e si assicura la massima rimozione del detersivo. E' utile per pelli particolarmente sensibili ai detersivi. Si consiglia il suo utilizzo con la lavasciuga a pieno carico o con l'utilizzo di elevate dosi di detersivo.

Non è attivabile sui programmi Mix 15', Centrifuga, Scarico e "Programmi asciugatura".

Asciugatura

Tabella tempi di asciugatura (valori indicativi)

Tipodi di tessuto	Tipodi di carico	Carico max (Kg)	Ripiegare	Appendere	Stirare
Cotone	Biancheria di diverse dimensioni, Asciugamani in spugna	6	180	170	160
Sintetici	Lenzuola, Camice, Pigiami, calzini, ecc.	4	180	170	160
Lana	Maglie, Maglioni, ecc.	1,5	165	155	145

Impostare l'asciugatura

Premendo una o più volte il tasting si imposta il tipo di asciugatura desiderato. Sono previste due possibilità:

A - In base al livello di umidità dei capi asciugati:

Stirare: capi leggermente umidi, facili da stirare.

Appendere: capi asciutti da riporre.

Ripiegare: capi molto asciutti, consigliato per spugne e accappatoi.

B - In base al tempo: 40' - 90' - 180' (max. 5 kg).

Per escludere l'asciugatura premere il tasto relativo fino a far apparire sul display la scritta OFF.

Se eccezionalmente il carico di biancheria da lavare ed asciugare è superiore al massimo previsto (vedi "Tabella tempi di asciugatura"), effettuare il lavaggio, e a programma ultimato, dividere il carico e rimetterne una parte nel cestello.Seguire a quello punto le istruzioni per effettuare "Solo l'asciugatura". Ripeti le stesse operazioni per il carico rimanente.

N.B: alla fine dell'asciugatura viene effettuato sempre un periodo di raffreddamento.

Solo asciugatura

Selezionare con la manopola PROGRAMMI un'asciugatura (C) in base al tipo di tessuto, quindi impostare il tipo di asciugatura desiderata con il tasto.

Detersivo

La scelta e la quantità del detersivo dipendono dal tipo di tessuto (cotone, lana, seta...), dal colore, alla temperatura di lavaggio, dal grado di sporco e alla durezza dell'acqua.

Dosare bene il detersivo evita sprechi e protegghe l'ambiente: pur biodegradabili, i detersivi contengono elementi che alterano l'equilibrio della natura.

Si consiglia di:

• usare detersivi in polvere per capi in cotone bianchi e per il prelimavaggio.
• usare detersivi liquidi per capi delicati in cotone e per tutti i programmi a bassa temperatura.
• usare detersivi liquidi delicati per lana e seta.

! Non usare detersivi per il lavaggio a mano perché formano troppa schiuma.

Il detersivo deve essere versato prima dell'inizio del lavaggio nell'apposita vaschetta, oppure nel dosatore da porre direttamente nel cestello. In quello caso non si può selezionare il ciclo Cotone con prelavaggio.

Prepare la biancheria

! Spiegare bene i capi prima di caricarli.

• Suddividere la biancheria secondo il tipo di tessuto (simp Bol oull'etichetta del capo) ed il colore facendo attenzione a separare i capi colorati da quelli bianchi;
• Svuotare le tasche e controllare i bottoni;
• Non superare i valori indicati nella "Tabella Programmi" riferiti al peso della biancheria asciutta.

Quanto pesa la biancheria?

1 lenzuolo 400-500 gr.
1 federa 150-200 gr.
1 tovaglia 400-500 gr.
1 accappatoio 900-1200 gr.
1 asciugamano 150-250 gr.
1 jeans 400-500 gr.
1 camicia 150-200 gr.

Consigli di lavaggio

Camicie: utilizzato l'apposto programma per lavare camicie di diversi tipo di tessuto e colore. Ne garantisce la massima cura.

Seta: utilizzato l'apposto programma per lavare tutti i capi in seta. Si consiglia l'utilizzo di un detersivo specifico per capi delicati.

Tende: si raccomanda di piegarle e inserirle nel sacchetto fornito in dotazione. Utilizzato il programma "Seta".

Lana: Hotpoint/Ariston è l'unica lavasciuga ad aver ottenuo il prestigioso riconoscimento Woolmark Platinum Care (M.0508) da parte di The Woolmark Company, che certifica il lavaggio in lavatrice di tutti i capi in lana,anche quelli recanti I'etichetta "solo lavaggio a mano". Con il programma "Lana" si ha quando I'assoluta tranquilità di lavare in lavatrice tutti i capi in lana con la garanzia delle migliorori performance.

Biancheria da bagno e da fatto: questa lavasciuga permette di lavare la biancheria di tutte la casa in un unico ciclo "Biancheria 7 giorni" che ottimizza l'utilizzo di immorbidente e ti consente di risparmiare tempo ed energia. Si consiglia l'utilizzo di detersivo in polvere.

Macchie ostinate: è bene trattare le macchie ostinate con sapone solido prima del lavaggio e diutilizzare il programma Cotone con prelavaggio.

Sistema bilanciamento del carico

Prima di anni centrifuga, per evitare vibrazioni eccessive e per distribuire il carico in modo uniforme, il cestello effettua delle rotazioni ad una velocità leggermente superiore a quella del lavaggio. Se al termine di ripetuti tentativi il carico non fosse alcora correttamente bilanziato la macchina effettua la centrifuga ad una velocità inferiore a quella prevista.

In presenza di eccessivo sbilanciamento la lavasciuga, effettua la distribuzione anzichè la centrifuga.

Per favore una migliorie distribuzione del carico e il suo corretto bilanciamento si consiglia di mescolare capi grande e piccoli.

! La macchina è stata progettata e costruita in conformità alle norme internazionali di sicurezza. Queste avverenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• Questo appearecchio è stato concepito esclusivamente per un uso di tipo domestico.
• La macchina deve essere usata solo da persona adulte e secondo le istruzioni riportate in quello libretto.
• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.
• Non staccare la spina alla presa della corrente tirando il cavo, pensi afferrando la spina.
• Non toccare l'acqua di scarico, che può raggiungere temperature elevate.
• Non forzare in nessun caso la porta l'oblò: potrebber danneggiarsi il meccanismo di sicurezza che protegge da aperture accidentali.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.
• Controllare sempre che i bambini non si avvicinino alla macchina in funzione.
• Se deve essere spostata, lavorare in due o tre persona con la massima attenzione. Mai da soli perché la macchina è molto pesante.
• Prima di introdurre la biancheria controlling che il cestello sa vuoto.
• Durante l'asciugatura I'oblo tende a scaldarsi.
• Non asciugare biancheria lavata con solventi inflammabili (es. trielina).
  Non asciugare gommapiumo elastomeri analoghi.
• Assicurati che durante le fasi di asciugatura il rubinetto dell'acqua sua aperto.

Smaltimento

• Smaltimento del materiale di imballaggio: atteneri alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche, prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzato il tasso di recupero e ricerclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il significolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Apertura manuale della porta oblo

Nel caso non sia possibile après la porta oblo a causa della mancanza di energia elettrica e volete stendere il bucato, procedere come segue:

1. togliere la spina dalla presa di corrente.

2. verificate che il livello dell'acqua all'interno della macchina sia inferiore rispetto all'apertura dell'oblo; in caso contrario togliere l'acqua in eccedenza attraverso il tubo di scarico raccogliendola in un secchio come individato in figura.

3. rimuovere il pannello di copertura sul lato anteriore della lavasciuga con l'ausilio di un giravitte (vedi figura).

4.utilizzando la linguetta
indicata in figura tirare
verso l'esterno fino a
liberare il tirante in plastica
dal fermo; tirarlo
successivamente verso il
basso fino a sentire un
"click" che indica che la
porta è sbloccata.

1. aprite la porta; nel caso non sia ancora possibile ripetete l'opération.

2. rimontare il pannello assicurandosi, prima di spingerlo verso la macchina, di aver inserito i ganci nelle apposite asole.

Escludere acqua e corrente elettrica

• Chiudere il rubinetto dell'acqua dopo agli lavaggio. Si limita così l'usura dell'impianto idraulico della macchina e si elimina il pericolò di perdite.
• Staccare la spina della corrente quando si pulisce la macchina e durante i lavori di manutenzione.

Pulire la macchina

La parte esterna e le parti in gomma possono essere puliti con un panno imbevuto di acqua tiepida e sapone. Non usare solventi o abrasivi.

Pulire il cassetto dei detersivi

Per estrarre il cassetto premere la leva (1) e tirarlo versuso l'esterno (2) (vedi figura).

Lavarlo除去l'acqua corrente;questa pulizia va effettuata frequentlymente.

Curare il cestello

• Lasciare sempre socchiusa la porta oblo per evitare che si formino cattivi odori.

Pulire la pompa

La macchina è dotata di una pompa autopulente che non ha bisogno di manutenzione. Può perché succeedere che piccoli oggetti (monete, bottoni) cadano nella precamera che protegge la pompa, situata nella parte inferiore diessa.

Assicurarsi che il ciclo di lavaggio sia terminato e staccare la spina.

Per accedere alla precamera:

1. rimuovere il pannello di copertura sul lato anteriore della macchina con l'ausilio di un giravite (vedi figura);

1. posizionare un contentatore per raccogliere l'acqua che uscirà (circa 1,5 lt) (vedi figura);

2. svitare il coperchio ruotandolo in senso antiorario (vedi figura);

3. pulire accuramente l'interno;

4. riavvitare il coperchio;
5. rimontare il pannello assicurandosi, prima di spingerlo versuso la macchina, di aver insertito i ganci nelle apposite asole.

Controllare il tubo di alimentazione dell'acqua

Controllare il tubo di alimentazione almeno una volta all'anno. Se presenta sprepolature e fessure va sostituito: durante i lavaggi le forti pressioni potrebbero provocare improvvise spaccature.

Può accadere che la macchina non funzioni. Prima di Telefonare all'Assistenza (vedi "Assistenza"), controllare che non si tratti di un problema facilemente risolvibile aiutandosi con il seguente elenco.

Anomalie:

La macchina non si accende.

Il ciclo di lavaggio non inizia.

La macchina non carica acqua.

La macchina carica e scarica acqua di continuo.

La macchina non scarica o non centrifuga.

La macchina vibramolto durante lacentrifuga.

La macchina perde acqua.

Le icone relative alla "Fase in corso" lampeggiano velocamente contemporaneamente alla spia ACCENSIONE/SPEGNIMENTO.

Si forma troppa schiuma.

La porta della macchina rimane bloccata.

La macchina non asciuga.

Possibili cause / Soluzione:

• La spina non è inserita nella presa della corrente, o non abbastanza da fareicontutto.
  In casa non c'è corrente.
• La porta oblo non è ben chiusa.
• Il pulsante START/PAUSE non è stato premuto.
  Il rubinetto dell'accua non è aperto.
• Il tubo di alimentazione dell'acqua non è collegato al rubinetto.
  Il tubo è piegato.
  Il rubinetto dell'accua non è aperto.
  In casa manca I'acqua.
  Non c'é sufficiefte pressione.

• Il pulsante START/PAUSE non è stato premuto.

• Il tubo di scarico non è installato fra 65 e 100 cm da terra (vedi "Installazione").

• L'estremità del tubo di scarico è immersa nell'acqua (vedi "Installazione").
• Se l'abitazione si trovaagli ultimi piani di un edificio, è possibile che si verifichino fenomeni di sifonaggio, per cui la macchina carica e scarica acqua di continuo. Per eliminare l'inconveniente sono disponibili in commercio apposite valvole anti-sifonaggio.
• Lo scarico a muro non ha lo sfiato d'aria.
• Il programma non precede lo scarico: con alcuni programmi occorre avviarlo manualmente (vedi "Programmi e opzioni").
• É attiva la opzione "Stirameno": per completeness il programma premere il pulsante START/PAUSE.
• Il tubo di scarico è piegato (vedi "Installazione").

• La conduttura di scarico è ostruita.

• Il cestello, al momento dell'installazione, non è stato sbloccato correttamente (vedi "Installazione").

• La macchina non è in piano (vedi "Installazione").
• La macchina è stretta tra mobili e muro (vedi "Installazione").

• Il carico è sbilanciato (vedi "Descrizione della macchina").

• Il tubo di alimentazione dell'acqua non è ben avvitato (vedi "Installazione").

• Il cassetto dei detersivi è intasato (per pulirlo vedi "Manutenzione e cura").

• Il tubo di scarico non è fissato bene (vedi "Installazione").

• Spagnere la macchina e togliere la spina alla presa, attendere circa 1 minuto quando riaccenderla.

Se I'anomalia persistshe, chiamare I'Assistenza.

• Il detersivo non è specifico per lavatrice (deve esserci la dicitura "per lavatrice", "a mano e in lavatrice", o simili).
• Il dosaggio è statoccessivo.

• Eseguire la procedura di sblocco manuale (vedi "Precauzioni e consigli").

• La spina non è inserita nella presa della corrente, o non abbastanza da fare fatto.
  In casa non c'é corrente.
  L'oblò non è ben chiuso.

• Si è impostato un ritardo sull'ora di avvio.
  L'ASCIUGATURA è nella posizione OFF.

Prima di contattare l'Assistenza:

• Verificare se l'anomalia può essere risolta autonomamente (vedi "Anomalie e Rimedi);
• Riavviare il programma per controllare se l'inconveniente è stato oviato;
• In caso negativo, contattare il Servizio Assistenza Tecnico Autorizzato.

In caso di errata installationo uso non corretto potrete essere chiamati al pagamento dell'intervento.
! Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• il tipo di anomalia;
• il modello della macchina (Mod.);
• il numero di serie (S/N).

Queste ultime informazioni si trovano sulla targhetto caratteristiche posta sull'apparecchio.

Assistenza Attiva 7 giorni su 7

ASSISTENZA -RICAMBI - ACCESSORI 199.199.199 NUMERO UNICO

In caso di necessità d'intervento chiamare ilNumero Unico Nazionale 199.199.199*.

Un operatore sare a completing disposizione per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama.

É attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

English

Contents

Installation, 16-17
