XSMALL - Macchina da caffè SAECO - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Macchina da caffè espresso con macinacaffè
Marca	SAECO
Modello	XSMALL
Dimensioni (L x P x A)	295 x 325 x 420 mm
Peso	6,9 kg
Alimentazione elettrica	Vedere targhetta (tensione nominale, potenza nominale)
Materiale del corpo	Termoplastica
Capacità del serbatoio del caffè in grani	170 g
Capacità del cassetto della polvere	8 dosi
Pressione della pompa	15 bar
Caldaia	Acciaio inossidabile
Funzioni principali	Caffè espresso, caffè lungo, acqua calda, vapore per cappuccino, regolazione macinatura (5 livelli), programmazione quantità
Sistema di adattamento	Saeco Adapting System (autoregolazione per qualsiasi tipo di caffè in grani)
Dispositivi di sicurezza	Interruttore termico, spegnimento automatico dopo 60 minuti
Manutenzione e pulizia	Pulizia settimanale del gruppo erogazione, decalcificazione ogni 1-2 mesi, pulizia quotidiana del serbatoio dell'acqua, del vassoio raccogligocce e del Pannarello
Ricambi e riparabilità	Ricambi originali disponibili presso i centri di assistenza autorizzati; riparazioni esclusivamente presso questi centri
Informazioni generali	Uso esclusivamente domestico; la tensione deve corrispondere a quella della targhetta; non usare caffè caramellato o macinato

Domande frequenti - XSMALL SAECO

Come primare il circuito dell'acqua della macchina?

Posizionare un contenitore sotto l'erogatore vapore, ruotare il selettore sul simbolo dell'acqua finché l'acqua non scorre regolarmente, quindi riportare il selettore in posizione centrale. La macchina si riscalderà.

Perché il caffè non fa schiuma?

Ciò può essere dovuto a una miscela di caffè inappropriata, a caffè tostato non fresco o a una macinatura troppo grossa. Regolare la macinatura con la chiave fornita o cambiare caffè.

Cosa fare se la macchina visualizza 'cassetto polvere pieno'?

Svuotare il cassetto della polvere quando la macchina è accesa. Dopo lo svuotamento, la macchina reimposta il contatore. Questo avviso appare dopo 8 caffè.

Come regolare la quantità di caffè in una tazza?

Tenere premuto il tasto caffè desiderato (b o p). Il LED lampeggia. Rilasciare quando viene raggiunta la quantità desiderata. La programmazione viene salvata per quel tasto.

Come preparare un cappuccino con questa macchina?

Riempire un contenitore per 1/3 di latte freddo. Posizionare l'erogatore vapore (Pannarello) nel latte e ruotare il selettore su vapore. Schiumare ruotando il contenitore dal basso verso l'alto. Fermare il vapore e pulire immediatamente l'erogatore.

Cosa significa il lampeggio rapido del LED?

Indica che la temperatura della macchina è troppo alta. Posizionare un contenitore sotto l'erogatore vapore, ruotare il selettore su acqua calda finché il LED verde non rimane fisso, quindi fermare.

Devo decalcificare la macchina e con quale frequenza?

Sì, decalcificare ogni 1-2 mesi o se il flusso d'acqua diminuisce. Utilizzare un prodotto decalcificante speciale e seguire il ciclo di decalcificazione descritto nel manuale.

Come pulire il gruppo erogazione?

Spegnere e scollegare la macchina. Aprire lo sportello di servizio, rimuovere il cassetto della polvere e il gruppo erogazione. Lavarlo con acqua tiepida senza detersivo, pulire il filtro superiore e asciugare. Lubrificare i convogliatori ogni 500 caffè.

Perché il caffè scorre troppo lentamente?

La macinatura potrebbe essere troppo fine: regolarla più grossa con la chiave. Verificare anche che il circuito sia primato e che il gruppo erogazione sia pulito.

Come passare dalla modalità vapore alla modalità caffè?

Dopo aver utilizzato il vapore, premere un tasto caffè. Il LED lampeggerà rapidamente. Posizionare un contenitore sotto l'erogatore vapore, ruotare il selettore su acqua calda finché il LED verde non rimane fisso, quindi riportare in posizione caffè.

MANUALE UTENTE XSMALL SAECO

La macchina da caffè è indicata per la preparazione di caffè espresso impiegando caffè in grani; è dotata di un dispositivo per l'erogazione del vapore e di acqua calda. Il corpo della macchina dall'elegante design è stato progettato per uso domestico e non è indicato per un funzionamento continuo di tipo professionale.

Conservare queste istruzioni per l'uso in un luogo sicuro ed allegarle alla macchina per caffè qualora un'altra persona dovesse utilizzarla.

Per ulteriori informazioni o nel caso di problemi, non trattati del tutto o solo insufficientemente nelle presenti istruzioni, rivolgetevi ai Centri di Assistenza Autorizzati.

! Attenzione. Non si assumono responsabilità per eventuali danni in caso di:

• impiego errato e non conforme agli scopi previsti;
• riparazioni non eseguite presso i centri d'assistenza autorizzati;
• manomissione del cavo di alimentazione;
• manomissione di qualsiasi componente della macchina;
• stoccaggio o uso della macchina a temperature diverse dalle condizioni di utilizzo (tra i 15°C e i 45°C); impiego di pezzi di ricambio ed accessori non originali. In questi casi viene a decadere la garanzia.

NORME DI SICUREZZA

Mai mettere a contatto dell'acqua le parti sotto corrente: pericolo di cortocircuito! Il vapore e l'acqua calda possono provocare scottature! Mai dirigere il getto di vapore o dell'acqua calda verso parti del corpo; toccare con precauzione il beccuccio vapore / acqua calda prendendolo per l'apposita presa: pericolo di scottature!

Destinazione d'uso

La macchina per caffè è prevista esclusivamente per l'impiego domestico. È vietato apportare modifiche tecniche e l'impiego illecito, a causa dei rischi che essi comportano! L'apparecchio non è destinato ad essere utilizzato da persone (compresi i bambini) con ridotte capacità fisiche, mentali o sensoriali o con esperienza e/o competenze insufficienti, a meno che non siano sotto la supervisione di una persona responsabile della loro sicurezza o non vengano da essa istruite sull'uso dell'apparecchio.

Alimentazione di corrente - Cavo d'alimentazione

Allacciare la macchina per caffè solo ad una presa di corrente adeguata.

La tensione deve corrispondere a quella indicata sulla targhetta dell'apparecchio, situata all'interno dello sportello.

Non usare mai la macchina per caffè se il cavo di alimentazione è difettoso.

Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore o dal suo servizio di assistenza clienti. Non far passare il cavo di alimentazione per angoli e su spigoli vivi, sopra oggetti molto caldi e proteggerlo dall'olio. Non trasportare o tirare la macchina per caffè tenendola per il cavo.

Non estrarre la spina tirandola per il cavo oppure toccarla con le mani bagnate. Evitare che il cavo di alimentazione cada liberamente da tavoli o scaffali.

Protezione di altre persone

Tenere i bambini sotto supervisione, per evitare che giochino con l'apparecchio. I bambini non si rendono conto del pericolo connesso agli elettrodomestici. Non lasciare alla portata dei bambini i materiali utilizzati per imballare la macchina.

Pericolo di ustioni

Evitare di dirigere contro se stessi e/o altri il getto di vapore e/o d'acqua calda: pericolo di scottature! Usare sempre le apposite maniglie o manopole.

Ubicazione - Spazio per l'uso e la manutenzione

Per una corretta gestione si consiglia di:

• Scegliere un piano d'appoggio sicuro, ben livellato, dove nessuno possa rovesciarla o venirne ferito.
• Scegliere un ambiente sufficientemente illuminato, igienico e con presa di corrente facilmente accessibile;
• Prevedere una distanza minima dalle pareti della macchina come indicato in figura;
• Durante le fasi di accensione e spegnimento della macchina, consigliamo di posizionare un bicchiere vuoto sotto l'erogatore.

Non tenere la macchina a temperatura inferiore a 0°C; c'è il pericolo che il gelo possa danneggiare la macchina. Non usare la macchina per caffè all'aperto. Non posare la macchina su superfici molto calde e nelle vicinanze di fiamme libere per evitare che la carcassa si deformi o comunque si danneggi.

Custodia della macchina - Pulizia

Prima di pulire la macchina, è indispensabile spegnerla con il tasto ON/OFF e poi staccare la spina dalla presa di corrente.

Inoltre, attendere che la macchina si raffreddi.

Non immergere mai la macchina nell'acqua!

È severamente vietato cercare di intervenire all'interno della macchina.

Non utilizzare, per scopi alimentari, l'acqua rimasta nel serbatoio per alcuni giorni; lavare il serbatoio e riempirlo con acqua fresca potabile.

Se la macchina dovrà rimanere inutilizzata per un periodo prolungato, erogare acqua dal tubo vapore e lavare con cura il pannarello (se presente); successivamente spegnerla e staccare la spina dalla presa. Custodirla in luogo asciutto e non accessibile ai bambini. Proteggerla dalla polvere e dallo sporco.

Riparazioni / Manutenzione

In caso di guasti, difetti o sospetto di difetto dopo una caduta, staccare subito la spina dalla presa. Non mettere mai in funzione una macchina difettosa.

Soltanto i Centri di Assistenza Autorizzati possono effettuare interventi e riparazioni. In caso di interventi non eseguiti a regola d'arte, si declina ogni responsabilità per eventuali danni.

Antincendio

In caso di incendio utilizzare estintori ad anidride carbonica (CO2). Non utilizzare acqua o estintori a polvere.

Pannarello (opzionale - presente solo su alcuni modelli)

INSTALLAZIONE

Per la propria sicurezza e quella di terzi attenersi scrupolosamente alle istruzioni riportate nel capitolo "Norme di sicurezza".

Imballaggio

L'imballo originale è stato progettato e realizzato per proteggere la macchina durante la spedizione. Si consiglia di conservarlo per un eventuale trasporto futuro.

Operazioni preliminari

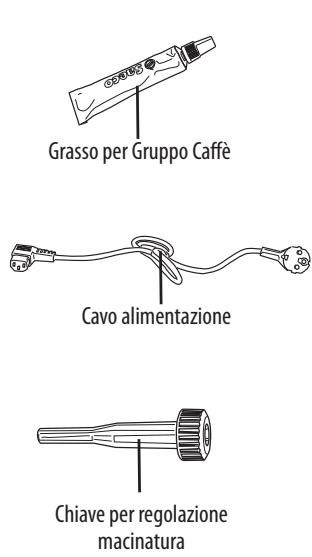

Dall'imballo, prelevare il coperchio contenitore caffè e la vasca raccogligocce con griglia. - Prelevare, dall'imballo, la macchina da caffè e posizionarla in un luogo idoneo rispondente ai requisiti richiesti e descritti nelle norme di sicurezza. - Inserire la vasca raccogligocce con la griglia nell'apposita sede sulla macchina, accertandosi che la vaschetta arrivi fino a battuta. - Inserire il coperchio sul contenitore caffè. - Prima di inserire la spina nella presa di corrente, assicurarsi di aver eseguito tutte le operazioni riportate nel paragrafo "Prima accensione".

Nota importante: È importante leggere quanto riportato nel Capitolo "Spie pannello comandi", ove viene spiegato in dettaglio il significato di tutte le segnalazioni che la macchina fornisce all'utilizzatore, mediante i led posizionati sul pannello comandi.

Non togliere MAI la vaschetta raccogligocce a macchina accesa. Aspettare un paio di minuti dopo l'accensione e/o lo spegnimento in quanto la macchina esegue un ciclo di risciacquo/autopulizia (vedi paragrafo "Ciclo di risciacquo/autopulizia").

Prima accensione

• Estrarre il serbatoio acqua dalla sua sede.
• Sciacquarlo e riempirlo con acqua fresca; non superare il livello (MAX) riportato nel serbatoio. Reinserire il serbatoio nella sede apposita fino a completa battuta.

Immettere nel serbatoio sempre e solo acqua fresca non gassata. Acqua calda nonché altri liquidi possono danneggiare il serbatoio e/o la macchina. Non mettere in funzione la macchina senza acqua: accertarsi che ve ne sia a sufficienza all'interno del serbatoio. - Togliere il coperchio dal contenitore caffè.

Nota: il contenitore deve essere provvisto di un differente sistema di sicurezza in base alle norme del paese d'utilizzo della macchina.

• Versare lentamente il caffè in grani nel contenitore.

Immettere nel contenitore sempre e solo caffè in grani. Caffè macinato, solubile, nonché altri oggetti danneggiano la macchina.

Riposizionare il coperchio sul contenitore caffè. - Inserire la spina nella presa di corrente sul retro della macchina. - Inserire la spina dell'altro capo del cavo in una presa di corrente a parete di tensione adeguata.

• Assicurarsi che il selettore sia in posizione "O"; se necessario, ruotarlo fino a portarlo nella posizione indicata. Per accendere la macchina è sufficiente premere il tasto ON/OFF; il led comincia a lampeggiare velocemente indicando che è necessario procedere al caricamento del circuito.

Nota: Prima di procedere alla prima messa in funzione è necessario caricare il circuito idraulico.

Caricamento circuito

• Per caricare il circuito inserire un contenitore al tubo vapore (pannarello, se presente);
• Ruotare il selettore in senso orario fino al punto " ed attendere.

Quando esce acqua in modo regolare ed il led " lampeggerà lentamente, richiedendo la chiusura del selettore, ruotare il selettore in senso antiorario fino a riportarlo nella posizione ".

• A quel punto il led "∫d" inizia a lampeggiare lentamente, indicando la fase di riscaldamento.

Terminato il riscaldamento, la macchina esegue un ciclo di risciacquo dei circuiti interni.

• Terminate le operazioni di cui sopra, verificare che il led "B" sia acceso in modo fisso. A quel punto la macchina è pronta per l'uso. Per erogare caffè, acqua calda o vapore, ed utilizzare correttamente la macchina, seguire attentamente le istruzioni che seguono.

Ciclo di risciacquo/autopulizia

Il ciclo consente di risciacquare i circuiti caffè interni con acqua fresca. Questo ciclo viene eseguito:

all'avvio della macchina (con caldaia fredda) - dopo aver caricato il circuito (con caldaia fredda) - durante la fase di preparazione dello Stand-by (qualora sia stato erogato un prodotto caffè)

• durante la fase di spegnimento dopo aver premuto il tasto ON/OFF (qualora sia stato erogato un prodotto caffè).

Nota: quando si è presenti, prima che inizi l'erogazione, si consiglia di posizionare un contenitore sotto l'erogatore.

Viene erogata una piccola quantità d'acqua che risciacqua e riscalda tutti i componenti; in questa fase i led lampeggiano ciclicamente in senso antiorario.

Attendere che questo ciclo venga portato a termine automaticamente; si può interrompere l'erogazione premendo uno dei due tasti caffè.

REGOLAZIONI

La macchina che avete acquistato consente di effettuare alcune regolazioni che vi permetteranno di utilizzarla al meglio.

Saeco Adapting System

Il caffè è un prodotto naturale e le sue caratteristiche possono variare in funzione dell'origine, della miscela e della tostatura. La macchina da caffè Saeco è dotata di un sistema di auto-regolazione che consente di utilizzare tutti i tipi di caffè in grani esistenti in commercio (non caramellati).

• La macchina si regola automaticamente per ottimizzare l'estrazione del caffè, assicurando la perfetta compattazione della pastiglia per ottenere un caffè espresso cremoso, in grado di sprigionare tutti gli aromi, indipendentemente dal tipo di caffè utilizzato.
• Il processo di ottimizzazione è un processo di apprendimento che richiede l'erogazione di un certo numero di caffè per permettere alla macchina di regolare la compattazione della polvere.
• Attenzione: ci possono essere delle miscele particolari, che richiedono una regolazione delle macine per ottimizzare l'estrazione del caffè - (vedi par. "Regolazione macinacaffè").

Regolazione macinacaffè

Attenzione! La manopola di regolazione della macinatura, posta all'interno del contenitore caffè, deve essere ruotata solo quando il macinacaffè è in funzione. Non inserire caffè macinato e/o solubile nel contenitore caffè in grani.

È vietato introdurre qualsiasi materiale che non sia caffè in grani. Il macinacaffè contiene componenti in movimento che possono essere pericolosi; vietato introdurre le dita e/o altri oggetti. È consentito solo regolare il grado di macinatura mediante l'apposita chiave. Prima di intervenire, per qualsiasi dato, all'interno del contenitore caffè, spegnere la macchina premendo il tasto ON/OFF e staccare la spina alla presa di corrente. Non immettere caffè in grani quando il macinacaffè è in funzione.

La macchina permette di effettuare una leggera regolazione del grado di macinatura del caffè per adattarlo al tipo di caffè utilizzato.

La regolazione deve essere effettuata agendo sul perno presente all'interno del contenitore caffè; questo deve essere premuto e ruotato solo con la chiave fornita in dotazione.

Premere e ruotare il perno di un solo scatto alla volta ed erogare 2-3 caffè; solo in questo modo si può notare la variazione del grado di macinatura.

I riferimenti posti all'interno del contenitore indicano il grado di macinatura impostato; si possono impostare 5 gradi di macinatura differenti con i seguenti riferimenti:

1-Macinatura Grossa 2-Macinatura Fine

Regolazione caffè in tazza

La macchina permette di regolare la quantità di caffè erogato secondo i nostri gusti e/o alle dimensioni delle vostre tazze/tazzine.

Ad ogni pressione e rilascio del tasto "o" la macchina eroga una quantità programmata di caffè. Questa quantità può essere ri-programmata a piacimento. Ad ogni tasto è associata un'erogazione di caffè; questa avviene in modo indipendente.

Come esempio, si descrive la programmazione del tasto "b" a cui, di norma, è associato il caffè espresso.

• Porre una tazzina sotto l'erogatore.
• Premere e mantenere premuto il tasto "b"; durante questa fase il led "lampeggia.
• Quando, nella tazzina, è stato raggiunto il quantitativo di caffè desiderato, rilasciare il tasto "b".

Stand-by

La macchina è predisposta per il risparmio energetico.

Dopo 60 minuti dall'ultimo utilizzo, la macchina si spegne automaticamente.

Nota: durante la fase di spegnimento la macchina esegue un ciclo di risciacquo, qualora sia stato erogato un prodotto caffè.

Per riavviare la macchina è sufficiente premere il tasto ON/OFF; in quel caso la macchina eseguirà il risciacquo solo se la caldaia si è raffreddata.

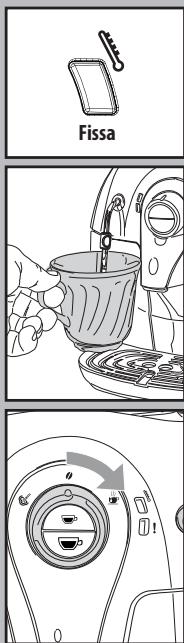

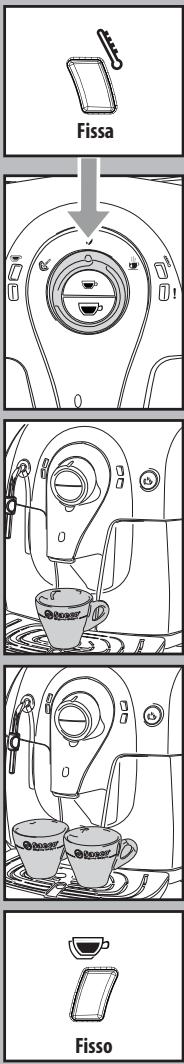

EROGAZIONE CAFFÈ

Prima di erogare caffè verificare che il led verde di pronto temperatura sia acceso fisso, che il serbatoio acqua e il contenitore caffè siano pieni. Mantenere il selettore in posizione caffè "O" durante la fase di erogazione.

• Posizionare 1 o 2 tazze/tazzine sotto i beccucci dell'erogatore in corrispondenza dei fori sulla griglia. Per erogare il caffè occorre premere e rilasciare:

il tasto "per ottenere un caffè espresso; il tasto "per un caffè lungo.

• Successivamente si avvia il ciclo di erogazione: per erogare 1 caffè premere una sola volta il tasto; per erogare 2 caffè premere 2 volte di seguito il tasto.

In questa modalità di funzionamento, la macchina provvede automaticamente a macinare e dosare la giusta quantità di caffè. La preparazione di due caffè richiede due cicli di macinatura e due cicli di erogazione gestiti automaticamente dalla macchina; questa opzione viene segnalata dal led "acceso fisso.

• Dopo aver compiuto il ciclo di preinfusione, il caffè comincia a fuoriuscire dall'erogatore. L'erogazione del caffè si ferma automaticamente quando viene raggiunto il livello impostato; è comunque possibile interrompere l'erogazione del caffè premendo il tasto azionato in precedenza.

La macchina è regolata per preparare un vero espresso all'italiana. Questa caratteristica potrebbe allungare leggermente i tempi d'erogazione a tutto vantaggio del gusto intenso del caffè.

EROGAZIONE ACQUA CALDA

Attenzione: all'inizio possono verificarsi brevi spruzzi di acqua calda: pericolo di scottature. Il tubo di erogazione dell'acqua calda può raggiungere temperature elevate: evitare di toccarlo direttamente con le mani.

• Prima di erogare acqua calda verificare che il led verde di pronto temperatura "i" sia acceso in modo fisso.

Con la macchina pronta per l'erogazione del caffè, procedere nel seguente modo:

• Inserire un contenitore sotto il tubo vapore (pannarello, se presente);
• Ruotare il selettore in senso orario fino al punto "".
• Prelevare la quantità desiderata di acqua calda; per fermare l'erogazione dell'acqua calda ruotare in senso antiorario il selettore fino a riportarlo nella posizione "O". La macchina si riporta in pronto caffè.

Nel caso in cui succedesse che, dopo la rotazione del selettore, non esca l'acqua calda e il led rac12 lampeggi lentamente, sarà sufficiente attendere che il led rac12 diventi fisso, per ottenere un flusso di acqua calda.

EROGAZIONE VAPORE/CAPPUCCINO

Il vapore può essere utilizzato per montare il latte, per il cappuccino ma anche per il riscaldamento delle bevande.

Pericolo di scottature! All'inizio dell'erogazione possono verificarsi brevi spruzzi di acqua calda. Il tubo di erogazione può raggiungere temperature elevate: evitare di toccarlo direttamente con le mani.

Nota importante: subito dopo aver utilizzato il vapore per montare il latte, procedere con la

pulizia del tubo vapore (o pannarello ove presente). Con la macchina pronta, erogare una piccola quantità di acqua calda dentro ad un bicchiere e pulire esternamente il tubo vapore (o pannarello ove presente). Questo garantirà una perfetta pulizia di tutte le parti dagli eventuali residui di latte.

• Inserire un contenitore sotto al tubo vapore (pannarello, se presente).
• Con la macchina pronta per erogare caffè, ruotare il selettore in senso antiorario fino al punto "C"; l'acqua residua può essere scaricata dal tubo vapore (pannarello, se presente). La macchina necessita di un tempo di preriscaldamento, in questa fase il led lampeggia.
• Quando il led verde "f" si accende in modo fisso, inizia l'erogazione; in breve tempo comincerà ad uscire solo vapore.
• Ruotare il selettore in senso orario e riportarlo nella posizione "O" per fermare l'erogazione del vapore.
• Riempire con latte freddo 1/3 del contenitore che si desidera utilizzare per preparare il cappuccino.

Per garantire un miglior risultato nella preparazione del cappuccino, il latte utilizzato deve essere freddo.

• Immergere nel tubo vapore (pannarello, se presente) il latte da riscaldare e ruotare il selettore in senso antiorario fino al punto "C"; far ruotare il recipiente con lenti movimenti dal basso verso l'alto per rendere uniforme la formazione di schiuma.
• Dopo aver utilizzato il vapore per il tempo desiderato, ruotare il selettore in senso orario e riportarlo nella posizione "O" per fermare l'erogazione del vapore.
• Lo stesso sistema può essere utilizzato per il riscaldamento di altre bevande.

Dopo aver utilizzato il tubo vapore (pannarello, se presente), lavarlo come descritto nel capitolo "Pulizia e Manutenzione".

Dopo aver utilizzato il vapore per preparare la bevanda; Per erogare un caffè: eseguire le procedure descritte nel paragrafo "Passaggio da vapore a caffè" per riportare la macchina alla temperatura di erogazione del caffè. Per erogare acqua calda: eseguire le procedure descritte nel paragrafo "Erogazione acqua calda".

Lasciando il selettore in posizione centrale, la macchina si riporta automaticamente alla temperatura per l'erogazione del caffè per evitare inutili sprechi di energia.

Passaggio da vapore a caffè

• Dopo aver erogato vapore, premendo il tasto caffè "o", il led "lampeggia velocemente indicando che la macchina è in sovratemperatura e non può erogare caffè. Per poter erogare caffè, è necessario scaricare una certa quantità di acqua. Inserire un contenitore sotto il tubo vapore (pannarello, se presente) e ruotare il selettore in senso orario fino al punto "..." Attendere fino a quando, il led di pronto temperatura "F", non rimane acceso in modo fisso.

Successivamente, ruotare il selettore in senso antiorario e riportarlo nella posizione "O" per fermare l'erogazione.

• A quel punto, erogare il caffè come descritto nel paragrafo "Erogazione caffè".

PULIZIA E MANUTENZIONE

Pulizia generica

• Ogni giorno, a macchina accesa, vuotare e pulire il cassetto raccoglifondi. Le altre operazioni di manutenzione e pulizia possono essere effettuate solo quando la macchina è fredda e scollegata dalla rete elettrica. Non immergere la macchina nell'acqua. Non inserire in lavastoviglie i componenti rimovibili.

Non utilizzare oggetti acuminati o prodotti chimici aggressivi (solventi) per la pulizia. - Per la pulizia dell'apparecchio utilizzare un panno morbido inumidito con acqua. Non asciugare la macchina e/o i suoi componenti utilizzando un forno a microonde e/o un forno convenzionale.

Al termine della preparazione delle bevande con latte, erogare acqua calda dal tubo vapore (pannarello se presente), per un'efficace pulizia.

Giornalmente, dopo aver riscaldato il latte, smontare la parte esterna del pannarello (se presente) e lavarla con acqua potabile fresca. - Settimanalmente si deve pulire il tubo vapore. Per eseguire questa operazione, si deve:

• rimuovere la parte esterna del pannarello (per la regolare pulizia);
• sfilare la parte superiore del pannarello dal tubo vapore;
• lavare la parte superiore del pannarello con acqua fresca potabile;
• lavare il tubo vapore con un panno umido e rimuovere eventuali residui di latte;
• riposizionare la parte superiore nel tubo vapore (assicurarsi che sia completamente inserita).

• Si consiglia di pulire quotidianamente il serbatoio dell'acqua:
• Estrarre il filtrino bianco posto all'interno del serbatoio e pulirlo con acqua corrente potabile.
• Riposizionare il filtrino bianco nel suo alloggiamento esercitando una leggera pressione combinata ad una leggera rotazione.
• Riempire il serbatoio con acqua fresca potabile.

Giornalmente vuotare e lavare la vasca raccogligocce; questa operazione deve essere eseguita anche quando il galleggiante si solleva.

Gruppo caffè

• Il Gruppo Caffè deve essere pulito ogni volte che si riempie il contenitore di caffè in grani o, in ogni caso, almeno una volta alla settimana.
• Spegnere la macchina premendo l'interruttore ed estrarre la spina dalla presa di corrente.

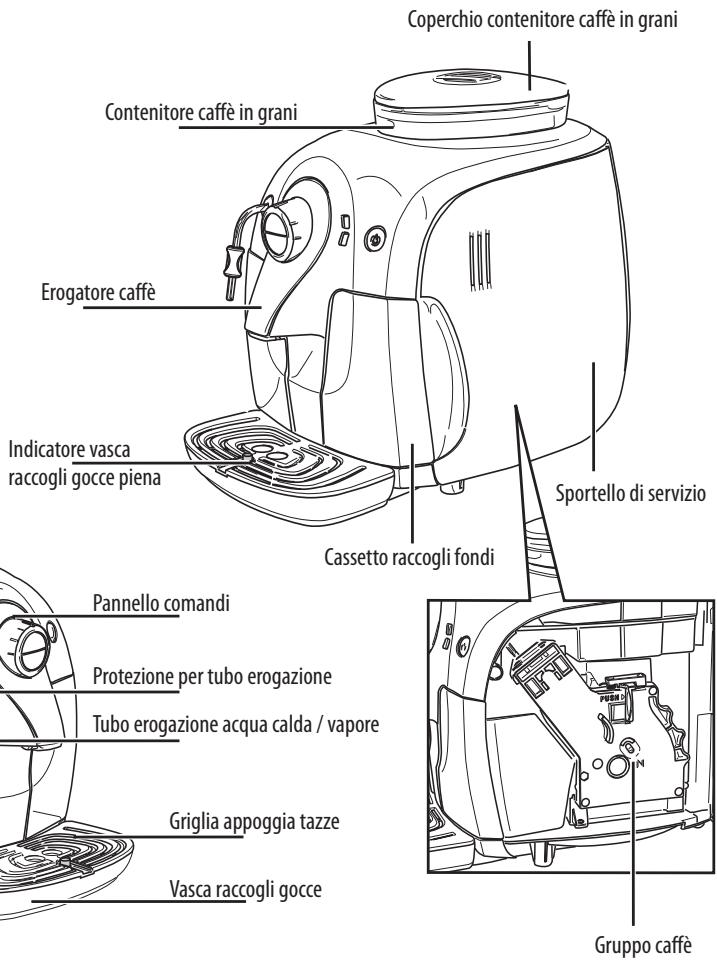

• Togliere il cassetto raccoglifondi. Aprire lo sportello di servizio.
• Estrarre il Gruppo Caffè tenendolo per l'apposita maniglia e premendo sul tasto «PUSH». Il Gruppo Caffè può essere lavato solo con acqua tiepida senza detergente. Lavare il Gruppo Caffè con acqua tiepida; lavare con cura il filtro superiore. Lavare ed asciugare accuratamente tutte le parti del Gruppo Caffè.
• Pulire accuratamente il vano interno della macchina
• Verificare che i due riferimenti coincidano.
• Verificare che la leva sia a contatto con la base del Gruppo Caffè. Premere il tasto "PUSH" per assicurarsi che il Gruppo Caffè sia in posizione idonea.

Lubrificare il Gruppo Caffè dopo circa 500 erogazioni. Il grasso per la lubrificazione del Gruppo Caffè è acquistabile presso i centri d'assistenza autorizzati.

• Solo con il grasso fornito in dotazione, lubrificare le guide del gruppo.
• Distribuire il grasso uniformemente sulle due guide laterali.
• Introdurre di nuovo il Gruppo Caffè nell'apposito vano per ottenerne l'aggancio SENZA premere sul tasto "PUSH".
• Inserire il cassetto raccogli fondi. Chiudere lo sportello di servizio.

DECALCIFICAZIONE

La formazione del calcare è naturale conseguenza dell'uso dell'apparecchio; la decalcificazione è necessaria ogni 1-2 mesi o quando si osserva una riduzione della portata dell'acqua.

Usare il prodotto decalcificante Saeco. È stato formulato speci

ficatamente per mantenere al meglio la performance e la funzionalità della macchina per tutta la sua vita, nonché per evitare, se correttamente usato, ogni alterazione del prodotto erogato.

Attenzione! Non utilizzare in nessun caso l'aceto come decalcificante.

Prima di eseguire la decalcificazione rimuovere il pannarello (se presente) dal tubo vapore come descritto nel capitolo "Pulizia e Manutenzione".

• Accendere la macchina con il tasto ON/OFF. Attendere che la macchina termini il processo di risciacquo e riscaldamento.
• Miscelare il decalcificante con acqua come specificato sulla confezione del prodotto decalcificante e riempire il serbatoio dell'acqua.
• Inserire un contenitore sotto il tubo vapore;
• Prelevare ad intervalli (una tazza per volta) l'intero contenuto del serbatoio dell'acqua ruotando il selettore in senso orario fino al punto "..."; per fermare l'erogazione ruotare il selettore in senso antiorario fino a riportarlo nella posizione "0".
• Durante i singoli intervalli si deve lasciare agire la soluzione decalcificante per circa 10-15 minuti, scollegando la macchina con il tasto ON/OFF. Vuotare il contenitore. Ripetere le operazioni fino a terminare la soluzione decalcificante all'interno del serbatoio. Terminata la soluzione decalcificante, sciacquare il serbatoio dell'acqua e

riempirlo con acqua fresca.

• Accendere la macchina con il tasto ON/OFF.
• Vuotare il contenuto del serbatoio dell'acqua ruotando il selettore in senso orario fino al punto "...", per fermare l'erogazione ruotare il selettore in senso antiorario fino a riportarlo nella posizione "0".

Terminata la decalcificazione, inserire il pannarello (se presente) nel tubo vapore come descritto nel capitolo "Pulizia e Manutenzione".

La soluzione decalcificante deve essere smaltita secondo quanto previsto dal costruttore e/o dalle norme vigenti nel Paese d'utilizzo.

SMALTIMENTO

Ai sensi dell'art. 13 del Decreto Legislativo 25 luglio 2005, n. 151 "Attuazione delle Direttive 2002/95/CE, 2002/96/CE e 2003/108/CE, relative alla riduzione dell'uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti"

Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riutilizzo e/o riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative previste dalla normativa vigente.

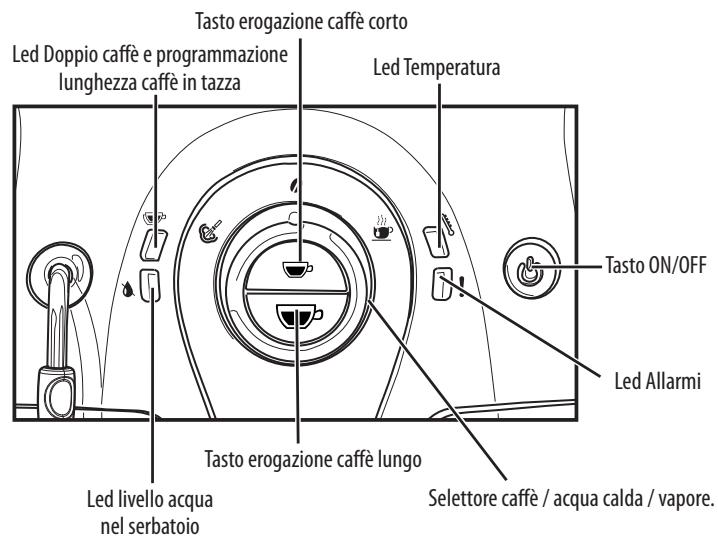

SPIE PANNELLO COMANDI

Segnalazioni	Cause	Rimedi
Fissa	Macchina in temperatura pronta: - per l'erogazione del caffe; - per l'erogazione dell'accu calda; - per l'erogazione del vapore
Lampeggiante lento	Macchina in fase di riscaldamento per l'erogazione caffe, acqua calda e vapore.
Lampeggiante veloce	Macchina in sovratemperatura; in questa modalità la macchina non più erogare caffe.	È necessario scaricare dell'accu in un contentore ruotando il selettore in senso orario fino al punto " 🚥", fino a quando il led verde di pronto temperatura " 🚥" non rimane accesso in modo fisso. Successivement fermare l'erogazione dell'accu.
Lampeggiante lento	Indica macchina in fase di programmatiche della quantità di caffe in tazza (vedi paragrafo "Regolazione caffe in tazza").
Fisso	Macchina in fase d'erogazione di un doppio caffe.
Fisso	Livello dell'accu basso.	Riempire il serbatoio con acqua fresca potabile. Dopio il ripristino dell'accu nel serbatoio, la spia si spegne.
Fissa	Serbatoio caffe vuoto.	Riempire il serbatoio con caffe in granì ed iniziare nuovamente la procedura.
	Cassetto raccogli fondi pieno	Con la macchina accesa svuotare il cassetto raccogli fondi. Questa operazione viene comunque sempre richiesta durante l'erogazione di 8 caffe. Se il cassetto viene svuotato prima della segnalazione,QLa operazione non azera il contatore fondi.
Lampeggiante veloce	Circuito acqua scarico.	Riempire il serbatoio con acqua fresca potabile e caricare il circumito acqua della macchina come descritto nel paragrafo "Prima accensione".
Lampeggiante lento	Gruppo caffe assente - Cassetto fondi assente Sportello di servizio aperto - Rubinetto in posizione NON corretta per il funzionamento della macchina.	Per spagnere la luce rossa lampeggiante, verificare che tutti i componenti siano inserti o chiusi in modo corretto.
+ Lampeggianti in senso antiorario (cidicamente)	La macchina sta essequendo il ciclo di risciacquo/autopolizia	La macchina termina il ciclo automaticamente. Siouldarrestare il ciclo premendo uno dei due testi caffe.
Lampeggianti in modo alternato	Il gruppo caffe ha essequito un'operazione anomala.	Riprovarare ad eseguire un nuovo ciclo di erogazione del caffe.
+ Lampeggianti contemporaneamente	La macchina è in una condizione anomala e non permette l'erogazione del caffe, dell'accu o del vapore.	Spagnere e dello stesso secondi riaccendere la macchina. Provare 2 o 3 volte. Se la macchina NON si avvia, contattare il centro assistenza.
Comportamenti	Cause	Rimedi
La macchina non si accende.	La macchina non è collegata alla rete elettrica.	Collegare la macchina alla rete elettrica.
Il caffe non è abbastanza caldo	Le tazzine sono frede.	Scaldare le tazze con acqua calda.
Non fuoriesce acqua calda o vapore.	Il foro del tubo vapore è otturato.	Pulire il foro del tubo vapore con uno spillo. Prima d'effettare queststa operazione assicurarsi che la macchina sia spenta e fredda.
	Pannarello sporco (se presente).	Pulire il pannarello.
Il caffe ha poca crema. (Vedere nota)	La miscela non è adatta o il caffe non è fresco di torrefa- zione oppure è macinato troppo grosso.	Cambiare miscela di caffe o regolare la macinatura come al paragrafo "Regolazione macinacaffè".
La macchina impiega troppo tempo per scaldarsi o la quantità di acqua che fuoriesce dal tubo è limitata.	Il circuitto della macchina è intasata dal calcare.	Decalcificare la macchina.
Il Gruppo Caffè non più essere estratto.	Gruppo Caffè fuori posizione.	Accendere la macchina. Chidere lo sportello di servizio. Il gruppo erogatore ritorna automaticamente nella posizione iniziale.
	Cassetto raccoglifondi insertito.	Estrarre il cassetto raccogli fondi prima di estrare il gruppo di erogazione.
Macchina macina ma il caffe non fuoriesce. (Vederenota)	Gruppo Caffè sporco.	Pulire il Gruppo Caffè (paragrafo "Gruppo caffe").
	Circuito non carico.	Ricaricare il circuitto (paragrafo "Prima accensione").
	Evento estremo che avviene quando la macchina sta regolando automaticamente la dose.	Erogare alcuni caffe come descriptors nel paragrafo "Saeco Adap- ting System".
	Erogatore sporco.	Pulire l'erogatore.
Caffè troppo acquoso. (Vederenota)	Evento estremo che avviene quando la macchina sta regolando automaticamente la dose.	Erogare alcuni caffe come descriptors nel paragrafo "Saeco Adap- ting System".
Caffè fuoriesce lentamente. (Vederenota)	Caffè troppo fine.	Cambiare miscela di caffe o regolare la macinatura come al paragrafo "Regolazione macinacaffè".
	Circuito non carico.	Ricaricare il circuitto (paragrafo "Prima accensione").
	Gruppo Caffè sporco.	Pulire il Gruppo Caffè (paragrafo "Gruppo caffe").

Nota: questi problemi possono essere normali se è stata modificata la miscela del caffè o nel caso in cui si stia effettuando la prima installazione; in quel caso attendere che la macchina proceda ad una autoregolazione come descritto nel paragrafo "Saeco Adapting System".

Per i guasti non contemplati nella suddetta tabella o nel caso in cui i rimedi suggeriti non li risolvano, rivolgersi ad un centro assistenza.

DATI TECNICI

Il costruttore si riserva il diritto di modificare le caratteristiche tecniche del prodotto.

Tensione nominale - Potenza nominale - Alimentazione	Vedi targhetto posta all'interno dello sportello
Materiale corpo	Termoplastico
Dimensioni (1 x a x p) (mm)	295 x 325 x 420
Peso	6,9 Kg
Lunghezza cavo	1,2 m
Pannello di lavoro	Sulla parte frontale
Pannarello (presente solo su alcuni modelli)	Speciale per cappuccini
Serbatoio acqua	1,0 litri - Estraibile
Capacità contentitore caffe (gr)	170
Capacità contentitore fondi	8
Pressione pompà	15 bar
Caldaia	Inox
Dispositivi di sicurezza	Termofusibili

PRECAUZIONI IMPORTANTI
