RM336PESU - Sveglia con proiezione solare OREGON - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Sveglia con proiezione solare
Marca	OREGON
Modello	RM336PESU
Dimensioni	145 x 55 x 102 mm (5,7 x 2,2 x 4 pollici)
Peso	274 g (9,66 once) senza batterie
Alimentazione principale	2 batterie ricaricabili NiMH AAA tramite pannello solare
Alimentazione di riserva	1 batteria AAA non ricaricabile
Adattatore di rete	5V CC (non incluso)
Ricezione orologio radiocontrollato	MSF-60 (Regno Unito, 1500 km da Anthorn)
Funzioni principali	Sveglia con proiezione, snooze, retroilluminazione, proiezione continua, timer proiezione, sensore di luce, visualizzazione calendario
Proiezione	Continua o timer (0-60 min), orientamento reversibile (180°), messa a fuoco manuale
Pannello solare	Staccabile, LED di carica (rosso) e carica completa (verde), 5-6 ore per 2 mesi di autonomia (senza proiezione)
Retroilluminazione	Attivato temporaneamente con tasto SNOOZE
Ripristino	Pulsante RESET per tornare alle impostazioni predefinite
Manutenzione e pulizia	Non immergere, pulire con un panno morbido, evitare prodotti corrosivi
Sicurezza	Non aprire, utilizzare solo batterie ricaricabili NiMH, non mescolare batterie nuove e usate
Parti di ricambio e riparabilità	Pannello solare staccabile, batterie sostituibili (2× NiMH AAA + 1× AAA di riserva)
Informazioni generali	Certificazione CE, direttiva 1999/5/CE, consultare il sito Oregon Scientific per supporto

Domande frequenti - RM336PESU OREGON

Come caricare la sveglia con il pannello solare?

Staccare il pannello solare, inserire 2 batterie ricaricabili NiMH AAA nel vano posteriore del pannello, quindi esporre il pannello direttamente al sole per circa 5-6 ore. Il LED rosso lampeggiante indica la carica in corso.

Cosa fare se il pannello solare non carica?

Verificare che il pannello sia orientato verso il sole (emisfero nord: sud, emisfero sud: nord). Pulire la superficie del pannello con un panno morbido, senza detergenti aggressivi. Assicurarsi che le batterie ricaricabili siano di tipo NiMH.

Come impostare la sveglia e attivare la proiezione?

Tenere premuto il tasto (10) per entrare nell'impostazione della sveglia. Usare +/- per regolare ore e minuti, poi premere () per confermare. È possibile scegliere di attivare la proiezione (PROJECTION ON) che si accende 15 minuti prima della sveglia.

Perché l'immagine proiettata è capovolta?

Premere il tasto SNOOZE una volta attiva la proiezione per capovolgere l'immagine di 180°. È anche possibile ruotare la rotella di messa a fuoco per regolare la nitidezza.

Come disattivare la proiezione continua?

Portare l'interruttore PROJECTION su OFF sul retro dell'apparecchio. La proiezione continua funziona solo se l'adattatore di rete è collegato.

Cosa significa l'icona di batteria scarica?

L'icona lampeggia quando la batteria ricaricabile è scarica o il pannello solare è staccato. Anche il LED verde sull'apparecchio lampeggia. Ricaricare la batteria al sole o utilizzare la batteria di riserva AAA.

Come impostare manualmente l'orologio se il segnale radio non funziona?

Tenere premuto il tasto per disattivare la ricezione del segnale. Quindi, tenere premuto il pulsante per entrare nelle impostazioni: fuso orario, formato 12/24h, ore, minuti, anno, formato calendario, mese e giorno. Confermare ogni passaggio con il tasto.

Quanto dura l'autonomia dopo una carica solare?

Dopo 5-6 ore di carica, l'apparecchio può funzionare fino a 2 mesi senza utilizzare la proiezione, o circa 1 settimana con uso quotidiano della proiezione e della sveglia.

Posso utilizzare l'adattatore di rete insieme al pannello solare?

Sì, collegare un adattatore di rete 5V (non incluso) consente di ricaricare la batteria e di utilizzare la proiezione alla massima luminosità. L'icona di rete viene visualizzata sullo schermo.

Come ripristinare l'apparecchio in caso di malfunzionamento?

Premere il pulsante RESET situato sul retro dell'apparecchio con un oggetto appuntito. Questo ripristina le impostazioni di fabbrica.

MANUALE UTENTE RM336PESU OREGON

Orologio con proiezione

+ECO

Modello: RM336PES / RM336PESA / RM336PESU

MANUALE PER L'UTENTE

INDICE

Ecosostenibilità 2

Panorama 2

Vista frontale. 2

Vista dall'alto 2

Vista inferiore. 3

Pannello solare 3

Operazioni preliminari 3

Pannello solare 3

Alimentazione di back-up 4

Orologio e calendario 5

Ricezione dell'ora 5

Impostazione manuale dell'ora. 5

Sveglia 6

Proiezione 6

Funzione Timer della proiezione 7

Retroilluminazione 7

Reset 7

Specifiche tecniche 7

Precauzioni 7

Informazioni su Oregon Scientific. 8

Dichiarazione di conformita' UE 8

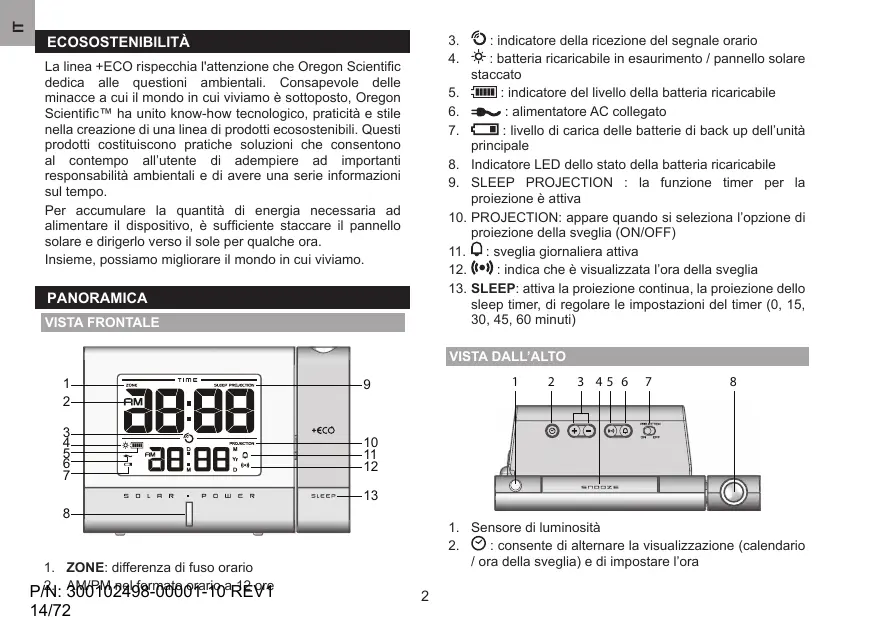

ECOSOSTENIBILITA

La linea +ECO rispecchia l'attenzione che Oregon Scientific dedica alla questioni ambientali. Consapevole delle minacce a cui il mondo in cui viviamo è sottoposto, Oregon Scientific™ ha unito know-how technologico, pratiche e stile nella creazione di una linea di prodotti ecosostenibili. Questi prodotti costituiscono pratiche soluzioni che consentono al continu all'utente di adempiere ad importanti responsabilità ambientali e di avere una serie informazioni sul tempo.

Per accumulatingla quantità di energia necessaria ad alimentare il dispositivo, è sufficiente staccare il pannello solare e dirigerto verso il sole per quale ora.

Insieme, possiamo migliorare il mondo in cui viviamo.

PANORAMICA

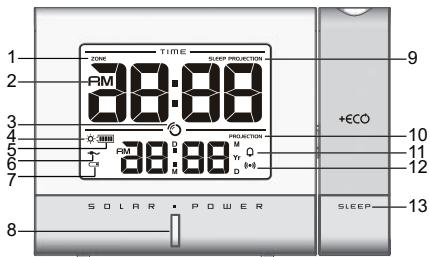

VISTA FRONTALE

1. ZONE: differenza di fuso orario

PAN: A00702498000000000000

1. :indicatore della ricezione del segnale orario
2. : batteria ricaricabile in esaurimento / pannello solare staccato
3. :indicatore del livello della batteria ricaricabile
4. : alimentatore AC collegato
5. : livello di carica delle batterie di back up dell'unita principale
6. Indicatore LED dello stato della batteria ricaricabile
7. SLEEP PROJECTION : la funzione timer per la proiezione è attiva
8. PROJECTION: appeare quando si selezione l'opzione di proiezione della sveglia (ON/OFF)
9. Q: sveglia giornaliera attiva
10. () : indica che è visualizzata l'ora della sveglia
11. SLEEP: attiva la proiezione continua, la proiezione dello sleep timer, di regolare le impostazioni del timer (0, 15, 30, 45, 60 minuti)

VISTA DALL'ALTO

1. Sensore di luminosità

2. : consente di alternare la visualizzazione (calendario / ora della sveglia) e di impostare l'ora

3. +/-: consente di aumento o diminuire il valore dell'impostazione e di attivare o disattivare il segnale di ricezione dell'ora

4. SNOOZE: consente di attivare la funzione snooze, la retroiluminazione / la proiezione e di ruotare l'immagine proiettata di 180°
5. () : consente di visualizzare lo stato della sveglia e di impostarla
6. : consente di attivare/disattivare la sveglia
7. PROIEZIONE ON-OFF: attiva/disattiva la proiezione continua con alimentatore inserito
8. Proietlore

VISTA INFERIORE

1. Vano batterie
2. RESET: consente di ripristinare i valori predefiniti dell'unità

PANNELLO SOLARE

1. CHARGING: in carica
2. FULL: batterie completeness cariche ( quando viene premuto TEST)
3. Pannello solare
4. TEST: consente di verificare che le batterie siano cariche
5. Vano batterie

OPERAZIONI PRELIMINARIO

PANNELLO SOLARE

Questo prodotto funziona con due batterie ricaricabili AAA che vengono ricaricate atraverso il pannello solare. Per la prima ricarica delle batterie, si consiglia di caricare per almeno 12 ore, esponendo il pannello alla luce solare diretta.

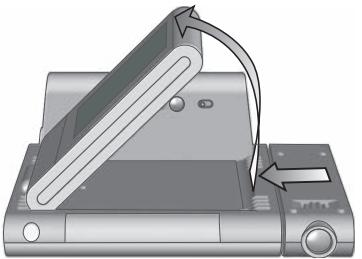

Per caricare la batteria:

1. Staccare il pannello solare dall'unità principale.

1. Inserire 2 batterie ricaricabili AAA nel vano batterie sul retro del pannello solare.

IMPORTANTE Inserire nel vano batterie del pannello solare UNICAMENTE batterie ricaricabili di tipo NiMH. Non ricaricare batterie non ricaricabili.
3. Rivolge il pannello verso la luce solare diretta per circa 5/6 ore per ricaricare la batteria. Il LED CHARGING (rosso) sul pannello solare si illuminerà ad indicare la presenza di luce solare e che l'unità si sta caricando.

SUGGERIMENTO Premere il pulsante TEST sul retro del pannello solare. Il LED FULL (verde) indica che le batterie sono Completely cariche.

1. Riposizionare il pannello solare nell'apposto spazio sul retro dell'unità.

Una carica della batteria di 5/6 ore normalmente garantisce l'alimentazione per 2 mesi di funzionamento (se non si utilizzo la funzione di risqcioni per una settimana (se P/N:3001024980000 TO REV)

si utilizza agli giorni la funzione di proiezione dello sleep timer e della sveglia).

Quando la batteria ricaricabile è quasi esaurita o il pannello solare è stato staccato, l'indicatore LED (verde) sull'unità principale e il symbolo lampeggiano.

SUGGERIMENTI

Per ottenere i risultati migliori durante la ricarica della batteria, rivolgere il pannello direttamente versus la luce solare.
- Orientare il pannello solare come indicato di seguito:

Pannello solare orientato verso:	Se ci si trova:
Nord	Emisfero meridionale
Sud	Emisfero settentrionale

Non gratiare la superficie del pannello solare né pulirla con prodotti abrasivi.
Non esporre il pannello solare a pioggia, neve o umidità.
- Il tempo della ricarica della batteria o quello di funzionamento dipendono dall'intensità della luce solare o dal positioningamento del pannello verso il sole.
Non sovraccaricare le batterie.

ALIMENTAZIONE DI BACK-UP

1 batteria AAA

Nel caso in cui la batteria ricaricabile sia esaurita o quasi esaurita, o quando il pannello solare è staccato, la batteria AAA inserita nell's一个是 principale funge da alimentazione di back up per la stessa unità.

1. Rimuovere la copertura del vano batterie sulla base dell'unità.
2. Inserire la batteria, rispetto la polarità indicatora e ripoessionare la copertura del vano batterie.
3. Premere RESET dopo agli sostituzione di batterie.

NOTA Quando la batteria ricaricabile è esaurita o se il pannello solare viene staccato, le funzioni di retrollluminazione e proiezione si disattivano.

Alimentatore (non incluso nella confezione)

Anche l'alimentatore fornisce alimentazione all'unità e cui è essere utilizzato per caricare la batteria ricaricabile. Quando è collegato all'unità principale, viene visualizzata licona e la funzione di proiezione può raggiungere la sua massima luminosità.

Collegare l'alimentatore alla corrente. Verificare che l'entrata per l'alimentatore non sua ostruita e sua facilemente accessibile. Per scollegare completamente la corrente, l'alimentatore deve essere staccato dall'unità principale.

NOTA L'unità principale e l'alimentatore non devono essere esposti a umidità. Sull'unità principale e sull'alimentatore non devono essere appoggiati oggetti contententi liquidi, ad es. vasi.

OROLOGIO E CALENDARIO

RICEZIONDELLORA

Questo prodotto è progettato per sincronizzare automaticamente il proprio orologio con un segnale orario.

RM336PES: EU: segnale DCF-77, entro 1500 km da Francoforte, Germania.

RM336PESU: UK: segnale MSF-60, entro 1500 km da Anthorn, Inghilterra.

RM336PESA: SU: segnale WWVB-60: entro 3.200 km da Fort Collins, Colorado.

Attivazione / disattivazione della ricezione del segnale orario:

Per attivare la riscezione del segnale, tenere premuto ^+ ,per disattivarla tenere premuto - .

NOTA Per la ricezione sono necessari dai 2 ai 10 minuti. Se il segnale è debole, possono occorrere fino a 24 ore per riceverne uno valido. Se la ricezione non riscse, posizionare l'unità vicino a una finesta, tenere premuto + per forzare la ricerca di un segnale valido.

Indicatore della riscezione del segnale dell'ora:

SEGNALE FORTE	SEGNALE DEBOLE / NESSUN SEGNALE

IMPOSTAZIONE MANUALE DELL'ORA

Per impostare l'ora manually, disattivare prima la ricezione del segnale.

1. Tenere premuto

2. Premere + o - per modificare le impostazioni.

3. Premere per confermare.

L'ordine delle impostazioni è: fuso orario, lavorato ora 12 / 24, ore, minuti, anno, lavorato calendario (mese - giorno / giorno - mese), mese e giorno.

NOTA La differenza di fosso orario imposta l'orologio a +/ - 23 ore dall'ora del segnale ricevuto. Se la riscezione del segnale orario è stata disattivata, non impostare nessun valore per il fosso orario.

NOTA Se si imposta il valore +1 per la differenza di fosu orario, verrà visualizzata la propria ora locale più un'ora. Se ci si trova negli Stati Uniti (solo per il modello RM336PESA) impostare l'orologio come segue:

0 per l'ora del Pacifico

+1 per l'ora della zona delle montagne (Mountain)
+2 per l'ora Centrale (Central)
+3 per l'ora della Costa Orientale

SVEGLIA

Impostazione della sveglia:

1. Tenere premuto (10) per accedere alle impostazioni della sveglia.
2. Premere + / - per impostare ora, minuti e attivare/ disattivare la proiezione (ON/OFF).
3. Premere (per confermare. Q indica che la sveglia e attiva.

SUGGERIMENTO Quando I'opzione di impostazione della sveglia "PROJECTION ON" è selezionata, la funzione di proiezione viene attivata 15 minuti prima dell'ora impostata della sveglia e rimane attiva finché la sveglia non viene disattivata.

Attivazione / disattivazione della sveglia: Premere Q.

Per silenziare la sveglia:

• Premere SNOOZE per silenziarla per 8 minuti (in quello lasso di tempo,anche la proiezione rimane attiva) OPPURE
• Premere un tasting qualsiasi per spelgnere la svegli e per attivaria nuovamente après 204 ore.

Per visualizzare la sveglia: Premere (O).

PROIEZIONE

La proiezione continua funziona nelle seguenti condizioni:

Se l'alimentatore è collegato
- la levette PROJECTION è sulla posizione ON
Se l'alimentatore non è collegato
- Lo sleep timer è attivo
- La proiezione della sveglià è selezionata

Attivazione della proiezione continua:

• Spostare la levetta PROJECTION su ON (quando l'alimentatore è collegato).

NOTA Per risparmiare energia, il sensore di luminosità installato nell'unità disattiva la funzione di proilezione continua quando rileva un determinato livello di luminosità nell'ambiente circostante.

Proiezione temporanea dell'imagine (5 secondi):

Premere SNOOZE.
Disattivazione della proiezione continua:
- Spostare la levetta PROJECTION su OFF.

Rotazione dell'immagine proiettata di 180°

• Durante la proiezione dell'immagine, premere SNOOZE.

Messa a fuoco dell'immagine:

• Ruotare la rotellina FOCUS.

FUNZIONETIMERDELLAPROIEZIONE

Attivazione del timer della proiezione:

• Premere SLEEP.

Selezione della durata:

Premere ripetutamente SLEEP.

NOTA Se l'alimentatore è collegato e la levetta PROJECTION è sulla posizione ON, la proiezione rimane attivaanche se lo sleep timer arrivata a "0".

RETROILLUMINAIZIONE

Attivazione temporanea della retroilluminazione (5 secondi):

Premere SNOOZE.

RESET

Premere RESET per ripristinare le impostazioni predefinite.

SPECIFICTE TECNICHE

TIPO	DESCRIZIONE
L x P x H	145 x 55 x 102 mm
Peso	274 genza batteria
Frequenza segnale	433 MHz
Alimentazione	2 batterie ricaricabili UM-4 (AAA); alimentatore AC da 5V (non incluso)1 batteria UM-4 (AAA) di riserva

PRECAUZIONI

Non sottoporre il prodotto a forza eccessiva, urti, polvere, sbalzi eccessivi di temperatura o umidità.
Non otturare i fori di aerazione con oggetti come giornali, tende, etc.
- Non immergere l'unità in acqua. Se si versa del liquido sul prodotto, asciugarlo immediatamente con un panno morbid o liscio.
Non pulire l'unità con materiali abrasivi o corrosivi.

• Non manomettere i componenti interni. In questo modo si invalida la garanzia.
• Oregon Scientific declina ogni responsabilità per eventuali danni alle finiture causati dal posizionamento del prodotto su determinati tipi di legno. Consultare le istruzioni fornite dal fabbricante del mobile per ulteriori informazioni.
  Utilizzare solo batterie nuove. Non mescolare batterie nuove con batterie vecchie.
• Non smaltire le batterie vecchie come rifiuto indifferenziar. É necessario che questo rifiuto venga smaltito mediante raccolta differenziara per essere trattato in modo idoneo.
• Alcune unità sono dotate di una striscia di sicurezza per le batterie. Rimuovere la striscia dal vano batterie prima del primo utilizzato.
• Al momento dello smaltimento del prodotto, attenerisi alla nota relativa in allegato.
• Il contento di quello manuale non più essere ristampato sulla autorizzazione del fabbricante.
  Leimmagindel manualepossoonedifferiredalla realta.

NOTA Le specifiche tecniche del prodotto e il contento del manuale per l'utente possono essere modificati nella preavviso.

NOTA Caratteristica e accessori non disponibili in tutti i paesi. Per ulteriori informazioni, rivolgersi al proprio rivenditore.

INFORMAZIONI SU OREGON SCIENTIFIC

Per averere maggiori informazioni sui nuovi prodotti Oregon Scientific visita il nostro site internet www.oregon scientific.it, dove potrai trovare tutte le informazioni di cui hai bisogno.

DICHIARAZIONE DI CONFORMITA' UE

Con la presente Oregon Scientific dichiara que"This prodotto (Modello: RM336PES / RM336PESA / RM336PESU) e conforme ai requisiti essenziali ed alle alte dispositions pertinenti stabilite da detrettiva 1999/5/CE. Una copia firmata e datata della Dichiarazione di Conformità è disponibile, su richiesta,tramite il servizio clienti della Oregon Scientific.

PAESI CONFORMI ALLA DIRTTIVA R&TTE

Tutti I Paesi Ue, Svizzera

E Norvegia
