Tipo di prodotto	Cucina a libera installazione
Marca	Beko
Modello	HIAW75226SXE
Larghezza	60 cm (23,6 pollici)
Altezza	85-90 cm (regolabile)
Profondità	60 cm (23,6 pollici)
Peso	Circa 55 kg
Alimentazione	220-240 V ~ 50/60 Hz
Classe energetica	A
Tipo di piano cottura	Vetroceramica
Numero di zone di cottura	4
Tipo di forno	Elettrico multifunzione
Capacità del forno	72 L
Funzioni del forno	Convenzionale, ventilato, grill, scongelamento, pizza, ecc.
Tipo di pulizia	Pannelli catalitici (forno)
Caratteristiche di sicurezza	Blocco bambini, spegnimento automatico, indicatori di calore residuo
Disponibilità ricambi	Conforme alle norme UE sulla riparazione, ricambi disponibili per 7 anni
Informazioni generali	Rivestimento in acciaio inox, comandi facili da usare

Domande frequenti - HIAW75226SXE BEKO

Come si attiva il blocco bambini?

Per attivare il blocco bambini, tenere premuto il pulsante di blocco (di solito contrassegnato con un simbolo di chiave) per 3 secondi finché l'indicatore non si accende. Per disattivare, ripetere la stessa procedura.

Perché il forno non si riscalda?

Controllare se il timer è impostato, poiché il forno potrebbe essere in modalità di partenza differita. Assicurarsi che il selettore di funzione sia su una modalità di riscaldamento e che la temperatura sia impostata. Se ancora non si riscalda, ripristinare l'interruttore automatico.

Come pulire il piano cottura in vetroceramica?

Lasciare raffreddare completamente il piano. Utilizzare un raschietto per piani in vetroceramica per i residui bruciati, quindi pulire con un detergente per piani in vetroceramica e un panno morbido. Evitare spugne abrasive.

Quali funzioni del forno sono disponibili?

Il forno offre calore convenzionale (superiore e inferiore), cottura ventilata, grill, scongelamento, modalità pizza e solo luce. Fare riferimento al manuale per le icone specifiche.

Posso usare la carta stagnola nel forno?

Evitare di coprire il fondo del forno con stagnola poiché può causare danni da calore. Usare stagnola sulle teglie da forno ma assicurarsi che non tocchi gli elementi riscaldanti.

Come impostare l'orologio?

Premere il pulsante dell'orologio finché l'ora non lampeggia, quindi utilizzare i pulsanti + e - per impostare l'ora corretta. Confermare premendo di nuovo il pulsante dell'orologio.

Cosa significa il codice di errore 'E'?

Un codice di errore E indica un guasto al sensore o alla scheda di controllo. Provare a resettare l'apparecchio spegnendo l'alimentazione per 10 minuti. Se persiste, contattare il servizio Beko.

Come sostituire la lampadina del forno?

Scollegare la cucina dall'alimentazione. Rimuovere il coperchio di vetro ruotando in senso antiorario, quindi sostituire la lampadina alogena (25W, G9). Rimontare e ricollegare.

Il piano cottura è adatto per la cottura con wok?

Sì, ma utilizzare un wok con fondo piatto per garantire un corretto contatto con la superficie in vetroceramica. Evitare di trascinare wok pesanti sul piano.

Dove posso trovare i ricambi?

I ricambi sono disponibili presso i centri di assistenza autorizzati Beko e i rivenditori online. Utilizzare il numero modello HIAW75226SXE per trovare i pezzi giusti.

MANUALE UTENTE HIAW75226SXE BEKO

Piano cottura incassato / Manuale Utente

Grazie per aver scelto il prodotto Beko. Vogliamo che il tuo prodotto, realizzato con alta qualità e tecnologia, ti offra la massima efficienza. Quindi, prima di utilizzare il prodotto, leggere con attenzione il presente manuale e qualsiasi altra documentazione fornita in dotazione.

Tieni sempre a mente tutte le informazioni e le avvertenze riportate nel manuale d'uso. In questo modo proteggerai te stesso e il tuo prodotto dai possibili pericoli.

Conserva il manuale d'uso. Qualora cedessi il prodotto a un'altra persona, ti invitiamo a consegnare anche il manuale. Le condizioni di garanzia, l'uso e i metodi di risoluzione dei problemi per il vostro prodotto vengono indicati nel presente manuale.

I simboli e le loro descrizioni nel manuale dell'utente:

Pericolo che potrebbe causare morte o lesioni.

Informazioni importanti e consigli utili per l'utilizzo.

Leggi il manuale dell'utente.

Avvertenza: superficie calda.

AVVISO: Pericolo che può causare danni materiali al prodotto o all'ambiente.

Arçelik A.Ş.

Karaağaç caddesi No:2-6

34445 Süflüce/Istanbul/TURKEY

Made in TURKEY

Indice

1 Istruzioni relative alla sicurezza ..... 34

1.1 Uso previsto.... 34 1.2 Sicurezza dei bambini, delle persone vulnerabili e degli animali domestici.... 34

1.3 Sicurezza elettrica 35

1.4 Sicurezza mentre si lavora con il gas.... 37

1.5 Sicurezza in fase di trasporto ..... 38

1.6 Installazione in sicurezza.... 39

1.7 Utilizzo in sicurezza.... 40

1.8 Avvertenze sulla temperatura..... 40

1.9 Sicurezza nella cottura.... 41

1.10 Manutenzione e pulizia in sicurezza.... 41

2 Istruzioni relative all'ambiente ..... 41

2.1 Direttiva sui rifiuti 41

2.1.1 Conformità con la direttiva WEEE e smaltimento del prodotto di scarto ....

2.2 Informazioni sull'imballaggio..... 42

2.3 Consigli per risparmiare energia.. 42

3 Il prodotto 42

3.1 Introduzione del prodotto...... 43

3.2 Accessori del prodotto 43

3.3 Specifiche tecniche 44

4 Installazione 47

4.1 Prima della installazione...... 47

4.2 Collegamento elettrico 49

4.3 Collegamento al gas.... 50

4.4 Installazione delle unità ..... 53

4.5 Conversione del gas 54

5 Primo utilizzo.... 57

5.1 Pulizia iniziale 57

6 Come utilizzare il piano cottura..... 57

6.1 Informazioni generiche sull'uso 57 del piano cottura....

6.2 Funzionamento dei piani cottura. 58

7 Informazioni generali sulla cottura. 60

7.1 Avvertenze generali sulla cottura con il piano cottura...... 60

8 Manutenzione e pulizia ...... 60

8.1 Informazioni generiche per la pulizia ....60

8.2 Accessori per la pulizia ...... 62

8.3 Pulizia del piano cottura 62

8.4 Pulizia del pannello di controllo .. 63

9 Risoluzione dei problemi...... 63

1 Istruzioni relative alla sicurezza

• Questa sezione contiene istruzioni di sicurezza necessarie a prevenire rischi di lesioni personali o danni alle cose.
• Se il prodotto viene consegnato a un altro utente per uso personale o di seconda mano, è necessario provvedere a consegnare anche il manuale d'uso, le etichette del prodotto e gli altri documenti e parti pertinenti.
• La nostra azienda non è responsabile dei danni collegabili al non rispetto di queste istruzioni.
• Il mancato rispetto di queste istruzioni invaliderà anche qualsiasi garanzia.
• Far sempre eseguire i lavori di installazione e riparazione dal produttore, dal servizio di assistenza autorizzato o da una persona specificata dall'importatore.
• Utilizzare solo ricambi e accessori originali.
• Non riparare o sostituire alcun componente del prodotto, a meno che non sia chiaramente specificato nel manuale d'uso. • Non effettuare modifiche tecniche al prodotto.

1.1 Uso previsto

• Questo prodotto è progettato per essere usato in casa. Non è utilizzabile per scopi commerciali.
• Non utilizzare il prodotto in giardini, balconi o altri ambienti all'aperto. Questo prodotto è destinato ad essere utilizzato nelle abitazioni e nelle cucine del personale di negozi, uffici e altri ambienti di lavoro.
• AVVERTENZA: Questo prodotto deve essere usato unicamente per cuocere. Non dovrebbe essere usato per altri scopi come riscaldare un ambiente.

1.2 Sicurezza dei bambini, delle persone vulnerabili e degli animali domestici

bambini, delle persone vulnerabili e degli animali domestici

- Questo prodotto può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con capacità fisiche, sensoriali o mentali sottosviluppate o prive di esperienza e conoscenza, purché siano supervisionate o addestrate sull'uso sicuro e sui rischi del prodotto.

• I bambini non devono giocare con il prodotto. La pulizia e la manutenzione da parte dell'utente non devono essere eseguite dai bambini a meno che non siano sorvegliati da qualcuno.
• Questo prodotto non deve essere usato da persone con capacità fisiche, sensoriali o mentali limitate (compresi i bambini), a meno che non siano tenute sotto supervisione o ricevano le istruzioni necessarie.
• I bambini devono essere sorvegliati per assicurarsi che non giochino con il prodotto.
• I prodotti elettrici e/o i prodotti a gas sono pericolosi per bambini e animali domestici. I bambini e gli animali domestici non devono giocare, arrampicarsi o entrare nel prodotto.
• Non mettere oggetti che possano raggiungere i bambini sul prodotto.
• Ruota la maniglia delle pentole e delle padelle verso il lato del bancone in modo che i bambini non possano afferrare e bruciare.
• AVVERTENZA: Durante l'uso, le superfici accessibili del prodotto sono calde. Tenere i bambini lontani dal prodotto.
• Tenere i materiali di imballaggio fuori dalla portata dei bambini. Esiste il rischio di lesioni e soffocamento.
• Prima di gettare prodotti usati e inutili:
• Scollegare la spina di alimentazione e rimuoverla dalla presa.
• Tagliare il cavo di alimentazione e scollegarlo con la spina dal prodotto.
• Adottare precauzioni per evitare che i bambini entrino nel prodotto.
• Non consentire ai bambini di giocare con il prodotto quando è in modalità inattiva.

1.3 Sicurezza elettrica

• Collegare il prodotto a una presa dotata di messa a terra protetta da un fusibile del valore indicato dall'etichetta. Fare in modo che la messa a terra venga eseguita da un elettricista qualificato. In conformità con le normative locali/nazionali, non utilizzare il prodotto senza messa a terra.
• La spina o il collegamento elettrico dell'apparecchio devono essere in un luogo facilmente accessibile. Qualora ciò non fosse possibile, sull'impianto elettrico al quale il prodotto è collegato dovrebbe es-

sere presente un meccanismo (fusibile, interruttore, commutatore, ecc.) nel rispetto delle norme elettriche e che separi tutti i poli dalla rete.

• Scollegare il prodotto o spegnere il fusibile prima di eseguire riparazioni, operazioni di manutenzione e pulizia.
• Inserire il prodotto in una presa conforme ai valori di tensione e frequenza specificati nella targhetta d'identificazione.
• (Se il prodotto non dispone di un cavo di rete) servirsi unicamente del cavo di collegamento descritto nella sezione "Specifiche tecniche".
• Non inceppare il cavo di alimentazione sotto e dietro il prodotto. Non appoggiare oggetti pesanti sul cavo di alimentazione. Il cavo di alimentazione non deve essere piegato, schiacciato e non deve venire a contatto con alcuna fonte di calore.
• Accertarsi che il cavo di alimentazione non si sia inceppato o sia rimasto schiacciato mentre il prodotto veniva spinto in posizione dopo l'installazione o dopo le procedure di pulizia.
• Utilizzare solo il cavo originale. Non utilizzare cavi tagliati o danneggiati. Non utilizzare prolunghe o prese multiple per azionare il prodotto.
• Contattare il centro assistenza autorizzato o l'importatore per utilizzare l'adattatore approvato nei casi in cui sia necessario l'uso di un adattatore convertitore (per il tipo a spina).
• Contattare l'importatore o il centro assistenza autorizzato se la lunghezza della linea elettrica è inadeguata.
• Fonti di alimentazione portatili o prese multiple possono surriscaldarsi e prendere fuoco. Tenere più prese e fonti di alimentazione portatili lontane dal prodotto.
• Se il cavo di alimentazione è danneggiato, al fine di prevenire possibili pericoli, deve essere sostituito dal produttore, da un servizio autorizzato o da una persona da specificare da parte dell'azienda importatrice.

Se il prodotto è dotato di cavo di alimentazione e spina:

- Non inserire mai la spina del prodotto in una presa rotta, allentata o non inserita correttamente. Assicurarsi che la spina sia completamente inserita nella presa. In caso contrario, i collegamenti potrebbero surriscaldarsi e causare un incendio.

na sia completamente inserita nella presa. In caso contrario, i collegamenti potrebbero surriscaldarsi e causare un incendio.

• Evitare di inserire il dispositivo in prese unte, sporche o potenzialmente esposte all'acqua (come quelle vicino a un piano di lavoro da cui l'acqua potrebbe fuoriuscire). In caso contrario sussiste il rischio di cortocircuito e folgorazione. Non toccare la presa con le mani umide!
• Estrarre la spina dalla presa utilizzando il corpo della spina stesso anziché il cavo.

1.4 Sicurezza mentre si lavora con il gas

• AVVERTENZA: L'utilizzo dei prodotti per cucine a gas provoca la formazione di sostanze liberate a causa del calore, dell'umidità e della combustione nell'ambiente. Assicurarsi che la cucina sia ben ventilata, soprattutto quando si utilizza il prodotto: tenere aperti i fori di ventilazione naturali o installare dispositivi di ventilazione meccanica (cappa/estrattore meccanico). L'uso intensivo del prodotto per un lungo periodo di tempo potrebbe richiedere una ventilazione supplementare: ad esempio, aprendo una finestra o favorendo una ventilazione più efficace, innalzando il livello dell'eventuale dispositivo di ventilazione meccanica, ecc.

lazione supplementare: ad esempio, aprendo una finestra o favorendo una ventilazione più efficace, innalzando il livello dell'eventuale dispositivo di ventilazione meccanica, ecc.

- Questo prodotto deve essere utilizzato in un ambiente con un sensore di monossido di carbonio correttamente regolato e funzionante. Assicurarsi che il sensore di monossido di carbonio funzioni correttamente e che la manutenzione del sensore sia frequente. Il sensore di monossido di carbonio deve essere posizionato a non più di 2 metri dal prodotto.

- Le condizioni di regolazione per questo dispositivo vengono riportate sull'etichetta (o sull'etichetta dati)

- Nei prodotti per cottura a gas è richiesta una combustione corretta. In caso di combustione incompleta, potrebbe svilupparsi monossido di carbonio (CO). Il monossido di carbonio è un gas incolore, inodore e molto tossico, che ha un effetto letale anche a dosi molto piccole. Si può facilmente comprendere che il gas brucia bene se le fiamme sono continue e blu. Se le fiamme sono ondulate, tagliate e di colore giallo intenso, vuol dire che il gas non brucia bene.

te e di colore giallo intenso, vuol dire che il gas non brucia bene.

• I prodotti e i sistemi di cottura a gas devono essere regolarmente controllati per verificarne il corretto funzionamento. Il regolatore, il tubo flessibile e la relativa fascetta dovranno essere controllati a intervalli regolari e sostituiti entro i termini consigliati dal produttore o quando si rende necessario.
• Pulire regolarmente i fornelli a gas. Accertarsi che dopo la pulizia il gas bruci correttamente.
• Non utilizzare pentole/padelle che superano le dimensioni indicate nel manuale d'uso. L'uso di pentole/padelle più grandi di quelle specificate potrebbe causare l'avvelenamento da monossido di carbonio e il surriscaldamento delle superfici vicine e dei pulsanti di controllo. L'uso di pentole/padelle più piccole potrebbe causare ustioni dovute alle fiamme.
• Richiedere informazioni sui numeri telefonici di emergenza e sulle misure di sicurezza in caso di odore di gas al tuo fornitore di gas locale.

⚠ Cosa fare quando si sente odore di gas!

• Non usare fiamme libere o non fumare. Non utilizzare pulsanti elettrici (ad esempio il pulsante della lampada o il campanello). Non utilizzare telefoni fissi o cellulari.
• Aprire porte e finestre.
• Chiudere tutte le valvole sugli apparecchi per cottura a gas e il contatore del gas sulla valvola di controllo principale, a meno che non si trovi in uno spazio ristretto o in una cantina.
• Controllare la tenuta di tutti i tubi e i collegamenti. Se senti ancora odore di gas, esci di casa.
• Avvertire i vicini.
• Chiamare i vigili del fuoco. Utilizzare il telefono fuori di casa.
• Chiamare l'assistenza autorizzata e la propria società di distribuzione del gas.

1.5 Sicurezza in fase di trasporto

• Prima di trasportare il prodotto, scollegare il prodotto dalla rete elettrica e scollegare i collegamenti del gas.
• Quando si deve trasportare il prodotto, avvolgerlo con materiale da imballaggio a bolle d'aria o cartone spesso e legarlo con del nastro adesivo.

Fissare le parti mobili del prodotto in modo da impedire danni.

- Prima di installare il prodotto, controllare che non abbia subito danni durante il trasporto. Contattare l'importatore o il centro assistenza autorizzato se danneggiato.

1.6 Installazione in sicurezza

• Prima di iniziare l'installazione, scollegare l'alimentazione a cui verrà collegato il prodotto disinserendo il fusibile.
• Durante il trasporto e l'installazione indossare sempre guanti protettivi. In caso contrario sussiste il rischio di lesioni da bordi appuntiti!
• Prima di installare il prodotto, controllare che non sia danneggiato. Non farlo installare se danneggiato.
• Evitare l'uso di materiali termoisolanti per rivestire l'interno dei mobili che verranno installati.
• La luce diretta del sole e fonti di calore, come stufe elettriche o a gas, non devono essere presenti nell'area in cui è installato il prodotto.
• Tenere aperti i dintorni di tutti i condotti di ventilazione del prodotto.
• Non installare il prodotto accanto alla finestra. C'è il rischio che la fiamma del piano di cottura incendi le tende e i materiali infiammabili attorno al piano di cottura. Alla sua apertura, le pentole calde potrebbero ribaltarsi.
• Se è presente una presa dietro il luogo in cui verrà installato il prodotto, è necessario assicurarsi che questo non venga a contatto con la presa né con la spina inserita nella presa.
• Non devono essere presenti tubi del gas, tubi dell'acqua in plastica e prese sulla parete posteriore o laterale del luogo in cui verrà installato il prodotto. In caso contrario, potrebbero deformarsi a causa dell'effetto del calore durante il funzionamento del piano cottura e costituire un rischio per la sicurezza.
• Prima di iniziare qualsiasi lavoro di installazione del gas interromperne l'alimentazione. C'è pericolo di esplosione.
• La connessione del prodotto al sistema di distribuzione del gas può essere eseguita solo da una persona autorizzata e qualificata. Esiste un pericolo di esplosione o di avvelenamento dovuto a riparazioni effettuate da persone non professionali.

mento dovuto a riparazioni effettuate da persone non professionali.

• Il tubo del gas deve essere collegato in modo tale che non tocchi le parti mobili nella zona in cui è posizionato e non rimanga impigliato durante il movimento delle parti mobili (es. cassetto). Inoltre, il tubo del gas non deve essere collocato in spazi in cui si possa inceppare.
• Il tubo flessibile del gas non deve essere schiacciato, piegato, inceppato o toccare le parti calde del prodotto e le pentole sul prodotto. I danni al tubo del gas potrebbero provocare esplosioni.
• Dopo l'allacciamento del prodotto, assicurarsi di verificare la presenza di perdite di gas. Accertarsi che non vi siano perdite di gas. Non utilizzare il prodotto in caso di perdite di gas.

1.7 Utilizzo in sicurezza

• Assicurarsi che il prodotto venga spento dopo ogni utilizzo.
• Se non si utilizza il prodotto per molto tempo, scollegarlo o staccare l'alimentazione dalla scatola fusibili. Chiudere il rubinetto principale del gas.
• Non utilizzare il prodotto se rotto o danneggiato durante l'utilizzo. Scollegare il prodotto dalla rete elettrica. Contattare l'importatore o il centro assistenza autorizzato.
• Non salire sull'apparecchio per nessun motivo.
• Non utilizzare mai il prodotto quando il vostro giudizio o la vostra coordinazione sono compromessi dall'uso di alcol e/o droghe.
• Non è consentito tenere oggetti infiammabili all'interno e attorno alla zona cottura. In caso contrario, potrebbero provocare un incendio.
• Questo prodotto non è adatto all'uso con un telecomando o un orologio esterno.

1.8 Avvertenze sulla temperatura

- AVVERTENZA: Quando il prodotto è in uso, il prodotto stesso e le sue parti accessibili saranno calde. Fare attenzione a non toccare il prodotto e i suoi elementi riscaldanti. I bambini di età inferiore a 8 anni devono essere tenuti lontani dal prodotto a meno che non siano costantemente sorvegliati.

• Non posizionare materiali infiammabili/esplosivi vicino al prodotto, poiché le superfici saranno calde durante il funzionamento.
• AVVERTENZA: Pericolo di incendio: Non conservare oggetti sulle superfici di cottura.

1.9 Sicurezza nella cottura

• AVVERTENZA: Deve essere rispettato il processo di cottura. I processi di cottura a breve termine devono essere costantemente osservati.
• AVVERTENZA: In caso di cottura con olio solido o liquido, lasciare il piano cottura incustodito è pericoloso per rischio di incendio. Non cercare MAI di spegnere il fuoco con l'acqua; scollegare il prodotto dalla rete elettrica, quindi coprire le fiamme con un coperchio o una copertura antincendio (ecc.).

2 Istruzioni relative all'ambiente

2.1 Direttiva sui rifiuti

2.1.1 Conformità con la direttiva WEEE e smaltimento del prodotto di scarto

Questo prodotto è conforme alla direttiva WEEE dell'UE (2012/19/EU). Questo prodotto porta un simbolo di classificazione per la strumentazione elettrica ed elettronica di scarto (WEEE).

• Prestare attenzione quando si usano bevande alcoliche nei piatti. L'alcol evapora a temperature elevate e può causare incendi, dato che può incendiarsi quando entra in contatto con superfici calde.

- Posizionare le pentole al centro del piano cottura. Prestare attenzione a che il fuoco del fornello con le pentole sopra non fuoriesca sui bordi delle pentole.

1.10 Manutenzione e pulizia in sicurezza

• Attendere che il prodotto si raffreddi prima di pulirlo. Le superfici calde potrebbero causare ustioni!
• Non lavare il prodotto spruzzando o versandovi acqua! C'è rischio di scossa elettrica!
• Non utilizzare pulitori a vapore per pulire il prodotto, poiché ciò potrebbe causare una scossa elettrica.

Questo prodotto è stato realizzato con componenti di alta qualità e materiali che possono essere riutilizzati e sono idonei a essere riciclati. Pertanto, al termine del suo ciclo di vita utile, non smaltire il prodotto con i normali rifiuti domestici e altri rifiuti. Portare il prodotto ha un centro di raccolta per il riciclaggio delle apparecchiature elettriche ed elettroniche. Chiedere alla propria

amministrazione locale informazioni su questi punti di raccolta. Lo smaltimento corretto dell'apparecchio aiuta a prevenire conseguenze negative per l'ambiente e la salute umana.

Conformità con la direttiva RoHS:

Il prodotto acquistato è conforme con la Direttiva UE RoHS (2011/65/EU). Non contiene materiali dannosi e proibiti e indicati nella Direttiva.

2.2 Informazioni sull'imballaggio

I materiali che compongono l'imballaggio del prodotto sono realizzati a partire da materiali riciclabili in conformità con le nostre Normative Ambientali Nazionali. Non smaltire i rifiuti di imballaggio con i rifiuti domestici o altri rifiuti, portarli presso i punti di raccolta del materiale di imballaggio indicati dalle autorità locali.

3 Il prodotto

In questa sezione si trova la panoramica del prodotto. A seconda della tipologia di prodotto, ci potrebbero essere differenze nelle immagini e in alcune delle funzionalità o caratteristiche presentate.

2.3 Consigli per risparmiare energia

Secondo l'UE 66/2014, le informazioni sull'efficienza energetica si trovano sullo scontrino/ricevuta forniti con il prodotto.

I suggerimenti seguenti aiuteranno a utilizzare il prodotto in modo ecologico ed efficace dal punto di vista energetico.

• Scongelare i cibi congelati prima della cottura.
• Utilizzare pentole/padelle con dimensioni e coperchio adatti alla zona del piano cottura. Scegliere sempre la pentola della misura corretta per i propri piatti. Per i contenitori di dimensioni sbagliate è necessaria più energia di quella dovuta.
• Mantenere pulite le aree di cottura del piano di cottura e i fondi delle pentole. Lo sporco riduce il trasferimento di calore tra l'area di cottura e il fondo della pentola.

3.1 Introduzione del prodotto

1 Bruciatore normale 2 Bruciatore wok 3 Bruciatore normale 4 Manopole di controllo del piano cottura 5 Bruciatore ausiliario 6 Bruciatore rapido

3.2 Accessori del prodotto

Il prodotto è dotato di vari accessori. A seconda del modello, l'accessorio fornito potrebbe variare. Non tutti gli accessori descritti nel manuale d'uso potrebbero essere disponibili sul proprio prodotto.

Porta caffettiera

Usato per la caffettiera.

3.3 Specifiche tecniche

Specifiche generali del piano cottura
Dimensioni esterne del prodotto (altezza/larghezza/pro-fondità)(mm)	46 / 750 / 510
Dimensioni di installazione del piano cottura (larghez-za / profondità) (mm)	560 / 480-490
Tensione/Frequenza 220-240 V ~ 50 Hz
Tipo di cavo e sezione utilizzati/adatti all'uso nel prodot-to	min. H05V2V2-FG 3 x 0,75 mm2
Consumo di gas totale (kW) 12,4 (901 g/h - G30)
Posteriore sinistro Bruciatore rapido
Potenza 2,9 kW (211 g/h - G30)
Anteriore sinistro Bruciatore ausiliario
Potenza 1,0 kW (73 g/h - G30)
Centrale Bruciatore wok
Potenza 5,0 kW (364 g/h - G30)
Anteriore destro Bruciatore normale
Potenza 1,75 kW (127 g/h - G30)
Posteriore destro Bruciatore normale
Potenza 1,75 kW (127 g/h - G30)
Tipo di gas/pressione a cui è impostato il prodotto:
G20 20 mbar
Categoria di prodotto a gas
Cat II 2H3B/P
Cat II 2H3+
Tipi di gas/pressioni a cui può essere convertito il prodotto:
G30 30 mbar
G30/G31 28-30/37 mbar
	Le specifiche tecniche possono essere modificate senza preavviso per migliorare la qualità del prodotto.
	Le figure in questo manuale utente sono schematiche, e potrebbero non corri-spondere esattamente al prodotto.
	I valori indicati sulle etichette del prodotto o nella documentazione che lo accom-pagna sono ottenuti in condizioni di laboratorio in conformità alle norme vigenti. Questi valori potrebbero variare a seconda delle condizioni di funzionamento e ambientali.

Categorie/tipi/pressione di gas del paese

Nella tabella sottostante è possibile trovare il tipo di gas, la pressione e la categoria di gas utilizzabili per il Paese in cui verrà installato il prodotto.

CODICI PAESE	CATEGORIA TIPO DI GAS E PRESSIONE
FR Cat II 2E+3+	G20,20 mbar G25,25 mbar				G30,28 30 mbar	G31,37 mbar
BE Cat II 2E+3+	G20,20 mbar G25,25 mbar				G30,28 30 mbar	G31,37 mbar
RU Cat II 2H3B/P	G20,20 mbar G	30,30 mbar G20,13 mbar G20,10 mbar
CZ Cat II 2H3+ G	20,20 mbar			G30,28 30 mbar	G31,37 mbar
NL Cat II 2EK3B/P	G25.3,25 mbar	G20,20 mbar G	30,30 mbar
GB Cat II 2H3+ G	20,20 mbar			G30,28 30 mbar	G31,37 mbar
IE Cat II 2H3+ G	20,20 mbar			G30,28 30 mbar	G31,37 mbar
ES Cat II 2H3+ G	20,20 mbar			G30,28 30 mbar	G31,37 mbar
PT Cat II 2H3+ G	20,20 mbar			G30,28 30 mbar	G31,37 mbar
CH Cat II 2H3+ G	20,20 mbar			G30,28 30 mbar	G31,37 mbar
IT Cat II 2H3+ G	20,20 mbar			G30,28 30 mbar	G31,37 mbar
SK Cat II 2H3+ G	20,20 mbar			G30,28 30 mbar	G31,37 mbar
CY Cat II 2H3+ G	20,20 mbar			G30,28 30 mbar	G31,37 mbar
SI Cat II 2H3+ G	20,20 mbar			G30,28 30 mbar	G31,37 mbar
GR Cat II 2H3+ G	20,20 mbar			G30,28 30 mbar	G31,37 mbar
PL	Cat II 2ELS3B/P	G20,20 mbar		G2.350,13 mbar	G30,37 mbar
	Cat II 2E3P(B/P)	G20,20 mbar G	30,37 mbar
DE Cat II 2E3B/P	G20,20 mbar G30,50 mbar
AT Cat II 2H3B/P	G20,20 mbar G	30,50 mbar
SE Cat II 2H3B/P	G20,20 mbar G	30,30 mbar
LT	Cat II 2H3B/P G	20,20 mbar G30,30 mbar
NO	Cat II 2H3B/P G	20,20 mbar G30,30 mbar
MK	Cat II 2H3B/P G	20,20 mbar G30,30 mbar
XK	Cat II 2H3B/P G	20,20 mbar G30,30 mbar
RS	Cat II 2H3B/P G	20,20 mbar G30,30 mbar
RO Cat II 2H3B/P	G20,20 mbar G	30,30 mbar
DK Cat II 2H3B/P	G20,20 mbar G	30,30 mbar
EE	Cat II 2H3B/P G	20,20 mbar G30,30 mbar
MA	Cat II 2H3B/P G	20,20 mbar G30,30 mbar
FI Cat II 2H3B/P	G20,20 mbar G	30,30 mbar
HR Cat II 2H3B/P	G20,20 mbar G	30,30 mbar
TR Cat II 2H3B/P	G20,20 mbar G	30,30 mbar
MT Cat I 3B/P G	30,30 mbar
IS Cat I 2H G20,20 mbar
LV Cat I 2H G20,20 mbar
LU Cat I 2E G20,20 mbar
BG Cat I 2H G20,20 mbar
		Cat I 3B/P G30,30 mbar
HU	Cat I 2H G20,25 mbar
	Cat I 3B/P G30,30 mbar

Tabella degli iniettori

La tabella seguente fornisce i valori degli iniettori per tutti i tipi di gas combustibili per la conversione del gas. Puoi trovare i valori dei tuoi iniettori consultando la tabella tecnica dei tipi di gas che puoi convertire in base ai tuoi combustibili e al tuo paese. Gli iniettori potrebbero non essere forniti con il prodotto. Puoi ottenerli dai servizi autorizzati o dal luogo in cui hai acquistato il prodotto.

Fornelli
Potenza	G20,20 mbar G25,25 mbar	G30,28 30 mbar G31,37 mbar	G20,10 mbar	G20,13 mbar	G20,25 mbar	G25.3,25 mbar	G2.350,13 mbar	G30,37 mbar	G30,50 mbar
1 kW 72 50	90 84 68 80	95 47 43
1,75 kW	97	66	118	110	91	102	128	65	58
2,9 kW	115	87	155	145	108	130	165	80	75
5,0 kW	171	110	200	190	161	165	250	105	92

Avvertenze generali

• Per l'installazione del prodotto, rivolgersi all'Agente di assistenza autorizzato più vicino. Verificare che l'impianto elettrico e l'impianto del gas siano operativi prima di contattare l'Agente di Servizio Autorizzato per la messa in funzione dell'apparecchiatura. In caso contrario, contattare un elettricista qualificato e un montatore per ottenere le disposizioni necessarie. Il produttore non è responsabile per i danni derivanti da procedure effettuate da persone non autorizzate; la non osservanza di questa regola potrebbe anche invalidare la garanzia.
• È responsabilità del cliente preparare il luogo in cui deve essere posizionato il prodotto e predisporre gli impianti elettrici e/o del gas.
• Durante l'installazione del prodotto devono essere seguite le regole specificate nelle norme locali relative agli impianti elettrici e/o del gas.
• Controllare eventuali danni sull'apparecchio prima dell'installazione. Non farlo installare se danneggiato. I prodotti danneggiati creano rischi per la sicurezza dell'utente.

4.1 Prima della installazione

• Il piano cottura è progettato per essere installato in piani da lavoro in commercio. Bisogna porre un dispositivo di sicurezza tra l'apparecchio e le pareti e i mobili della cucina. Vedere la figura (valori in mm).
• Il piano da lavoro deve essere allineato e fissato in modo orizzontale.
• Tagliare l'apertura per il piano cottura nel piano da lavoro secondo le dimensioni della installazione.
• Questo prodotto è un dispositivo di classe 3 secondo la norma EN 30-1-1.
• Consentire una distanza minima di 750 mm sulla superficie del piano cottura.
• Se la cappa deve essere installata sopra al piano cottura, vedere le istruzioni del produttore della cappa sull'altezza dell'installazione. Se si installa il piano di cottura sotto a una cappa da cucina, fare riferimento alle istruzioni per l'installazione della cappa per la distanza minima tra le apparecchiature. Nel caso in cui nelle istruzioni della cappa non venga indicata nessuna distanza minima, si prega di considerare una distanza di almeno 65 cm.
• Tutti i mobili della cucina adiacenti all'apparecchio devono essere resistenti al calore (100 °C min.).

X Distanza minima tra il ritaglio e la parete laterale. Y Distanza minima tra il bordo posteriore del ritaglio e la parete posteriore.

Tipo di controllo piano cottura	Tipo di piastra bruciatore	Larghezza del piano cottura# (mm)	X (mm) Y (mm)
Controllo manopola laterale	Metallo 580 / 610 100 60
Controllo manopola laterale	Vetro 590 / 600 / 601 / 641 / 646 100 50
Controllo manopola frontale	Metallo / Vetro	580 / 585 / 590 / 600 / 601 / 641 / 646	170 50*
Controllo manopola frontale	Metallo / Vetro 750 / 751 170 70
* Questa dimensione sarà di 60 mm nei modelli che utilizzano rubinetti del gas a 9 stadi.# Fare riferimento alla dimensione della larghezza nella tabella delle specifiche tecniche del manuale utente.

Ventilazione dell'ambiente

Tutte le stanze richiedono una finestra apribile, o equivalente, e alcune stanze anche uno sfiato permanente. L'aria per la combustione viene prelevata dall'aria ambiente ed i gas di scarico vengono immessi direttamente nell'ambiente. Una buona ventilazione è essenziale per il funzionamento sicuro dell'apparecchio.

Locali con porte e/o finestre che si aprono direttamente sull'ambiente esterno

Le porte e/o finestre che danno direttamente sull'ambiente esterno devono avere un'apertura di ventilazione totale delle dimensioni specificate nella tabella sottostante che è calcolata in base alla potenza gas totale dell'apparecchio (il consumo energetico totale del gas dell'apparecchio

è riportato nella tabella delle specifiche tecniche di questo manuale d'uso). Se le porte e/o le finestre non dispongono di un'apertura di ventilazione totale corrispondente al consumo totale di gas dell'apparecchio come specificato nella tabella seguente, allora deve essere sicuramente presente un'ulteriore apertura di ventilazione fissa nella stanza per garantire che i requisiti minimi di ventilazione totale siano raggiunti per il consumo totale di gas dell'apparecchio. L'apertura di ventilazione fissa può includere aperture per mattoni forati esistenti, dimensioni dell'apertura di canalizzazione della cappa di estrazione, ecc.

Consumo di gas totale (kW)

Apertura minima per la ventilazione (cm2)

0-2 100
2-3 120
3-4 175
4-6 300
6-8 400
8-10 500
10-11,5 600
11,5-13 700
13-15,5 800
15,5-17 900
17-19 1000
19-24 1250

Locali che non hanno porte e/o finestre che si aprono direttamente sull'ambiente esterno

Se il locale dove è installato l'apparecchio non dispone di una porta e/o di una finestra che dà direttamente sull'ambiente esterno, si dovranno ricercare altri prodotti che prevedano sicuramente un'apertura di ventilazione fissa, non regolabile e non chiudibile, che rispetti i requisiti minimi complessivi di apertura di ventilazione per il consumo totale di gas dell'apparecchio come indicato nella tabella sopra. Dovrebbero essere seguiti anche i consigli dei regolamenti edilizi appropriati.

Laddove una stanza o uno spazio interno contenga più di un apparecchio a gas, deve essere prevista un'area di ventilazione aggiuntiva oltre ai requisiti indicati nella tabella precedente. Le dimensioni dell'area di ventilazione aggiuntiva devono essere adeguate alle normative degli altri apparecchi a gas.

Dovrebbe inoltre esserci uno spazio minimo di 10 mm sul bordo inferiore della porta che si apre verso l'ambiente interno della stanza in cui è installato l'apparecchio. È necessario assicurarsi che oggetti come tappeti, altri rivestimenti del pavimento ecc. non influenzino lo spazio libero quando la porta è chiusa.

La cucina può trovarsi in una cucina, una cucina/sala da pranzo o un soggiorno, ma non in una stanza dotata di vasca o doccia. La cucina non deve essere installata in un monolocale di dimensioni inferiori a 20 m³.

Non installare questo apparecchio in una stanza sotto il livello del suolo a meno che non sia aperta su almeno un lato.

4.2 Collegamento elettrico

Avvertenze generali

- Prima di iniziare qualsiasi lavoro sull'impianto elettrico, scollegare l'apparecchio dal collegamento elettrico. C'è pericolo di scosse elettriche!

- Collegare il prodotto ad una presa/linea protetta da un interruttore automatico di capacità adeguata, come indicato nella tabella "Specifiche tecniche". Far eseguire la messa a terra da un elettricista qualificato durante l'utilizzo del prodotto con o senza trasformatore. La nostra azienda non sarà responsabile degli eventuali danni che si potrebbero verificare a causa dell'utilizzo del prodotto senza un'installazione di messa a terra in conformità con le normative locali.

- Il prodotto può essere collegato alla rete elettrica solo da una persona autorizzata e qualificata, e la garanzia del prodotto inizia solo dopo una corretta installazione. Il produttore non può essere ritenuto responsabile per eventuali danni che possono derivare da operazioni effettuate da persone non autorizzate.

- Il cavo elettrico non deve essere schiacciato, piegato, inceppato o toccare parti calde del prodotto. Se il cavo elettrico è danneggiato, deve essere sostituito da un elettricista qualificato. Altrimenti c'è il rischio di scosse elettriche, cortocircuiti o incendi!

- I dati dell'alimentazione di rete devono corrispondere a quelli indicati sulla targhetta identificativa del prodotto. L'etichetta identificativa si trova sull'alloggiamento posteriore del prodotto. Il cavo di alimentazione del prodotto deve essere conforme ai valori della tabella "Specifiche tecniche".

• Dopo l'installazione, la spina del cavo di alimentazione deve essere a portata di mano (non farla passare sopra al piano cottura). Non usare prolunghe o multi prese per il collegamento elettrico.
• Utilizzare l'uscita/linea prese e la spina appropriate per il forno. Nel caso in cui i limiti di potenza del prodotto siano al di fuori della capacità di trasporto di corrente della spina e della presa di corrente/linea, l'apparecchiatura deve essere collegata attraverso un'installazione elettrica fissa direttamente senza utilizzare la spina e la presa di corrente/linea.

Se l'apparecchio è dotato di cavo di alimentazione e spina:

eseguire il collegamento elettrico dell'apparecchio collegandolo ad una presa con messa a terra.

4.3 Collegamento al gas

Avvertenze generali

• Qualora le operazioni di installazione, riparazione o collegamento vengano effettuate da persone o tecnici non autorizzati, non certificati o non qualificati, sussiste il rischio di esplosione, incendio e intossicazione.
• Prima di mettere il prodotto in posizione, accertarsi delle condizioni di distribuzione locali (tipo e pressione del gas) e che l'impostazione del gas del prodotto sia conforme a tali condizioni. Le condizioni e i valori di regolazione del gas del prodotto sono informazioni riportate sulle etichette (o sulla targhetta).
• Se il codice del paese non è riportato sull'etichetta, attenersi alle istruzioni tecniche locali per il collegamento e la conversione del gas.
• Il prodotto può essere collegato all'impianto di alimentazione del gas unicamente da una persona o da un tecnico autorizzato/certificato/qualificato.
• Il produttore non sarà ritenuto responsabile per gli eventuali danni derivanti da procedure eseguite da persone o tecnici non autorizzati/non certificati/non qualificati.

- Prima di dare avvio a qualsiasi intervento sull'impianto a gas, scollegare l'alimentazione del gas. Rischio di esplosione!

- Se si desidera utilizzare il prodotto in un secondo momento con un altro tipo di gas, sarà necessario rivolgersi a una persona o un tecnico autorizzato/certificato/qualificato per la relativa procedura di conversione.

- Accertarsi che il collegamento al gas venga verificato in modo accurato dopo ogni utilizzo. Il produttore non può essere ritenuto responsabile per eventuali danni dovuti a perdite di gas che possono verificarsi a seguito di un allacciamento o di una trasformazione del gas effettuati da persone non autorizzate o non in possesso di licenza.

Rischi di incendio:

• Qualora il collegamento non venga eseguito in linea con le istruzioni riportate qui di seguito, sussiste il rischio di perdite di gas e di incendio. La nostra azienda non potrà essere ritenuta responsabile per gli eventuali danni che ne derivano.
• L'allacciamento al gas deve essere effettuato esclusivamente da un tecnico o da una persona autorizzata/certificata/qualificata.
• Accertarsi che il tubo flessibile del gas da utilizzare per il collegamento al gas sia conforme alle normative locali in materia.
• Il tubo flessibile del gas deve essere collegato in modo da non entrare in contatto con le parti mobili e le superfici calde (indicate nelle figure sottostanti) che lo circondano. Sarà altresì necessario prestare attenzione per evitare che resti impigliato quando le parti mobili sono in movimento (ad esempio, cassetti). Non dovrà inoltre essere collocato in spazi in cui potrebbe essere schiacciato.
• Una volta completato il collegamento al gas, non spostare il prodotto. Se viene spostato, può esserci il rischio di perdite di gas.

- Per il collegamento e la conversione del gas è necessario servirsi di una chiave.

Parti per il collegamento del gas

Indichiamo qui di seguito le parti e gli strumenti visivi necessari per la connessione del gas. A seconda del modello, queste parti potrebbero non essere fornite in dotazione con il prodotto. I raccordi del gas da utilizzare possono variare a seconda del tipo di gas e delle normative nazionali.

Guarnizione di tenuta:

Raccordo EN 10226 R1/2":

Raccordo per gas liquido (G30, G31):

Raccordo di uscita del gas:

Realizzazione del collegamento al gas - GN

• L'impianto a gas naturale deve essere preparato in modo adeguato per il montaggio prima di procedere all'installazione del prodotto. All'uscita dell'impianto del gas da collegare al prodotto deve essere presente una valvola per il gas naturale.
• Accertarsi che la valvola del gas naturale sia facilmente accessibile.
• Collegare il prodotto all'impianto del gas naturale della propria abitazione usando un tubo flessibile per il gas conforme agli standard locali.
• Per il collegamento al gas sarà necessario servirsi di una nuova guarnizione di tenuta.
• L'alimentazione del gas dovrà essere collegata tramite un tubo del gas o un tubo flessibile di sicurezza per il gas con raccordi filettati a entrambe le estremità.

EN ISO 228 Attacco di tipo G1/2

1. Inserire la nuova guarnizione di tenuta nel tubo flessibile/tubo di sicurezza per il gas. Assicurarsi che la guarnizione sia serrata correttamente.
2. Fissare il raccordo del gas all'apparecchiatura servendosi di una chiave da 22 mm e inserire il raccordo nel raccordo con una chiave da 24 mm.

1. Successivamente all'allacciamento sarà necessario verificare che non vi siano perdite nella parte di collegamento.

EN 10226 Attacco tipo R1/2

1. Posizionare la nuova guarnizione nel raccordo e verificarne il corretto inserimento.
2. Tenendo fissa l'uscita di collegamento al gas del prodotto con una chiave 22, collegare l'elemento di interconnessione all'uscita del gas del prodotto con una chiave 24 e serrare saldamente.

1. Inserire la nuova guarnizione di tenuta nel tubo flessibile/tubo di sicurezza per il gas. Assicurarsi che la guarnizione sia serrata correttamente.
2. Collegare la parte filettata del tubo di sicurezza del gas all'interconnettore usando la chiave da 24 mm. Quindi, serrare saldamente, tenendo l'interconnettore in posizione con la chiave da 24 mm.

1. Successivamente all'allacciamento sarà necessario verificare che non vi siano perdite nella parte di collegamento.

Realizzazione del collegamento al gas - GPL

• Il prodotto dovrà essere collegato in modo tale da essere vicino all'attacco del gas per evitare perdite di gas.
• Prima di effettuare l'allacciamento al gas, dotarsi di un tubo flessibile del gas in plastica e di una fascetta di montaggio adeguata. Il diametro interno del tubo di plastica per gas deve essere di 10 mm e la lunghezza non deve superare i 150 cm. Il tubo di plastica deve essere a prova di perdite e deve risultare ispezionabile.
• Gli apparecchi e gli impianti a gas devono essere controllati a intervalli regolari per verificarne il corretto funzionamento. Il regolatore, il tubo flessibile e la relativa fascetta dovranno essere controllati a intervalli regolari e sostituiti entro i termini consigliati dal produttore o quando si rende necessario.
• Per il collegamento al gas sarà necessario servirsi di una nuova guarnizione di tenuta.
• L'allacciamento al gas deve essere effettuato tramite un tubo flessibile del gas o un collegamento fisso.

Connessione con tubo del gas bloccato (senza filettatura)

1. Posizionare la nuova guarnizione nel raccordo per il gas liquido e verificarne il corretto inserimento.
2. Fissare l'uscita di collegamento al gas del prodotto con una chiave da 22 mm, collegare il raccordo all'uscita del gas del prodotto con una chiave da 24 mm e serrare saldamente.

1. Installare la fascetta di montaggio su un'estremità del tubo del gas. Ammorbidire l'estremità del tubo del gas a cui è stata fissata la fascetta mettendola in acqua bollente per un minuto.
2. Inserire il tubo del gas ammorbidito fino in fondo nel raccordo. Serrare saldamente il morsetto con un cacciavite.

1. Successivamente all'allacciamento sarà necessario verificare che non vi siano perdite nella parte di collegamento.

Controllo delle perdite nel punto di connessione

• Accertarsi che tutte le manopole del prodotto siano spente. Accertarsi che l'alimentazione del gas sia aperta. Preparare una schiuma saponata e applicarla sul punto di connessione del tubo per effettuare un controllo delle perdite di gas.
• Qualora vi sia una perdita di gas, la parte saponata produce schiuma. In questo caso, ispezionare nuovamente il collegamento al gas.
• Al posto del sapone, sarà possibile usare gli spray disponibili in commercio per il controllo delle fughe di gas.
• In caso di fuga di gas, chiudere l'alimentazione del gas e ventilare la stanza.
• Non utilizzare mai un fiammifero o un accendino per effettuare il controllo delle perdite di gas.

4.4 Installazione delle unità

1. Rimuovere bruciatori, coperture dei bruciatori e grill del piano cottura dall'apparecchio.
2. Ruotando il piano cottura a testa in giù, metterlo su una superficie piatta.
3. Per evitare che sostanze estranee e liquidi penetrino tra il piano cottura e il piano di cottura, applicare lo stucco fornito nella confezione sui contorni della parte inferiore del piano cottura, assicurandosi che lo stucco non si sovrapponga.
4. Riempi gli angoli formando piegature agli angoli come illustrato nella figura. Formate la quantità di piegatura necessaria per colmare la fessura negli angoli.

Assicurarsi che le sezioni del battiscopa sulla parte inferiore del piano cottura siano riempite di mastice.

1. Mettere il piano cottura sul ripiano e allinearli.
2. Usando i morsetti per l'installazione assicurare il piano cottura montandoli attraverso i fori dell'alloggiamento inferiore.

1 Piano cottura 2 Vite 3 Morsetto per l'installazione 4 Ripiano

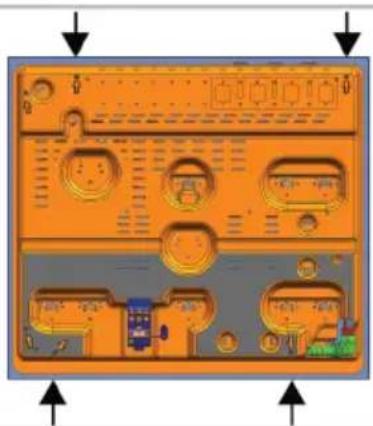

Vista posteriore (fori di collegamento)

La posizione dei fori di collegamento mostrata nella figura sotto è schematica, potrebbe variare in base al modello di prodotto. Fissare in base ai fori di collegamento sul prodotto.

Mettere le piastre dei bruciatori, le coperture relative e i grill nella loro sede dopo l'installazione.

Eseguire i collegamenti a fori diversi non è una buona pratica in termini di sicurezza poiché si può danneggiare il sistema a gas ed elettrico.

Il piano cottura contiene componenti che funzionano con gas ed elettricità. Per questo motivo il piano cottura deve essere fissato al piano di lavoro solo mediante i fori di fissaggio, utilizzando solo gli elementi di montaggio e le viti in dotazione e come indicato nel manuale. Altrimenti si presenta un pericolo per la sicurezza di vita e beni.

Se sotto il piano cottura è presente il forno da incasso;

Quando si installa il piano cottura su un forno da incasso, è necessario lasciare una distanza tra la parete superiore del forno e l'alloggiamento inferiore del piano cottura, come mostrato in figura.

A min. 5 mm

Se sotto il piano cottura è presente un cassetto/mobile;

Quando si installa il piano cottura su un alloggiamento, bisogna installare una mensola per separare l'alloggiamento dal piano cottura, come illustrato nella figura sopra. Questo non è necessario quando si installa su un forno incassato.

Per esempio, se è possibile toccare il fondo dell'unità che è installata su un cassetto, questa sezione deve essere coperta con una piastra in legno.

B min. 15 mm

Controllo finale

1. Ricollegare il prodotto alla rete.
2. Verificare le funzioni elettriche.
3. Aprire l'alimentazione a gas.
4. Controllare se i collegamenti del gas sono fissati saldamente e se ci sono perdite.
5. Accendere i bruciatori e verificare l'aspetto della fiamma.

La fiamma deve essere blu e avere una forma regolare. Se la fiamma è giallastra, controllare se lo sparti-fiamma del bruciatore è ben fissato oppure pulire il bruciatore.

4.5 Conversione del gas

Avvertenze generali

• Prima di dare avvio qualsiasi tipo di intervento sull'impianto a gas, scollegare l'alimentazione principale del gas. Rischio di esplosione!
• Sarà necessario sostituire tutti gli iniettori del gas ed eseguire la regolazione della combustione dei rubinetti del gas in posizione di riposo per rendere il prodotto adatto all'uso con un altro gas.
• Dopo aver modificato il tipo di gas, l'etichetta del nuovo tipo di gas sulla confezione di ricambio dovrà essere applicata sull'etichetta attuale già presente sulla parete posteriore del prodotto.
• Il tipo di gas convertibile e le categorie di gas della vostra apparecchiatura per paese sono informazioni indicate nella sezione "Categorie/tipi/pressione del gas del paese". Verificare nella tabella i tipi di gas che è possibile convertire nella propria zona. Non sarà possibile convertire in tipi di gas non specificati in questa tabella. • L'iniettore di ricambio adatto al tipo di gas che si desidera convertire potrebbe non essere fornito con il prodotto. Sarà possibile acquistare gli iniettori presso il servizio di assistenza autorizzato o presso il punto vendita del prodotto.
• Per i valori degli iniettori e per le tipologie di gas da utilizzare per i bruciatori rimandiamo alla fine della sezione. Effettuare il collegamento del tipo di gas da convertire come descritto nella sezione collegamento gas.

Parti per la conversione del gas

Indichiamo qui di seguito le parti e gli strumenti necessari per la conversione del gas. A seconda del modello, queste parti potrebbero non essere fornite in dotazione con il prodotto.

Ugello di bypass:

Ugello iniettore bruciatore:

Sostituzione dell'iniettore per i bruciatori

1. Portare tutte le manopole di controllo in posizione off sul pannello di controllo.
2. Chiudere l'alimentazione del gas.
3. Rimuovere i supporti per la pentola, lo spargifiamma e il pezzo dei bruciatori del piano cottura.
4. Rimuovere gli iniettori del gas ruotando in senso antiorario. (chiave 7)

1. Se il prodotto è dotato di un bruciatore wok con un iniettore a entrata laterale, rimuovere l'iniettore usando una chiave numero 7.

Su alcuni fornelli l'iniettore è coperto da un pezzo di metallo. Sarà necessario rimuovere questo coperchio metallico per procedere alla sostituzione dell'iniettore.

1. Installare i nuovi iniettori di gas. (Coppia di serraggio 4 Nm)
2. Verificare tutti i collegamenti per accertarsi che siano installati in modo sicuro e protetto al tempo stesso.

Gli iniettori nuovi hanno la loro posizione segnata sulla confezione o in alternativa sarà possibile fare riferimento alla tabella degli iniettori.

1. Dopo aver eseguito il collegamento è necessario controllare la tenuta degli iniettori.

A meno che non vi sia una condizione anomala, non tentare di rimuovere i rubinetti del bruciatore a gas. È necessario chiamare un agente dell'assistenza o un tecnico autorizzato con licenza se è necessario cambiare i rubinetti.

Impostazione portata gas ridotta per rubinetti piano cottura

1. Accendere il bruciatore da regolare e ruotare la manopola in posizione ridotta.
2. Togliere la manopola del rubinetto del gas.
3. Utilizzare un cacciavite di dimensioni adeguate per regolare la vite di regolazione della portata.
4. Per il GPL (Butano - Propano) ruotare la vite in senso orario. Per il gas naturale girare una volta la vite in senso antiorario.

→ La lunghezza normale di una fiamma diritta in posizione ridotta dovrebbe essere di 6-7 mm.

1. Se la fiamma è più alta della posizione desiderata, ruotare la vite in senso orario. Se è più piccola girare in senso antiorario.
2. Per l'ultimo controllo portare il bruciatore sia in posizione di fiamma alta che ridotta e verificare se la fiamma è accesa o spenta.
3. A seconda della tipologia di rubinetto del gas utilizzato nel proprio elettrodomestico, la posizione della vite di regolazione può variare.

1 Vite di regolazione della portata

1 Vite di regolazione della portata

Controllo perdite iniettori

Prima di effettuare la conversione sul prodotto, assicurarsi che tutte le manopole di controllo siano spente. Dopo la corretta conversione degli iniettori, ogni iniettore deve essere controllato per una eventuale perdita di gas.

1. Assicurarsi che il gas alimenti il prodotto, mantenere però tutte le manopole di controllo spente.
2. Ogni foro dell'iniettore deve essere bloccato con un dito che applica una forza ragionevole per fermare la perdita di gas quando la corrispondente manopola di controllo è accesa e tenuta in posizione depressa, per permettere al gas di raggiungere l'iniettore.

1. Applicare acqua saponata all'attacco dell'iniettore con un piccolo pennello. In caso di perdita di gas all'attacco dell'iniettore, l'acqua saponata inizierà a fare delle piccole bolle. In questo caso, serrare l'iniettore con una forza ragionevole e ripetere ancora una volta il processo della fase 3.

1. Se la schiuma continua a persistere, è necessario spegnere immediatamente l'alimentazione di gas al prodotto e chiamare un agente del servizio assistenza autorizzato o un tecnico con licenza. Non utilizzare il prodotto fino a quando il servizio di assistenza autorizzato non è intervenuto su di esso.

Prima di iniziare ad utilizzare il prodotto, si raccomanda di procedere come segue e indicato nelle seguenti sezioni.

5.1 Pulizia iniziale

1. Rimuovere tutti i materiali dell'imballaggio.
2. Pulire le superfici del prodotto con un panno o una spugna umida e asciugare con un panno.

6 Come utilizzare il piano cottura

6.1 Informazioni generiche sull'uso del piano cottura

Avvertenze generali

• Posizionare le pentole in modo che i manici non siano sopra i bruciatori, per evitare che si surriscaldino.
• Non utilizzare pentole e padelle sbilanciate e facilmente inclinabili sul piano cottura.

• Non riscaldare pentole e padelle vuote. Le pentole e l'apparecchio potrebbero danneggiarsi. • Non accendere i bruciatori senza che vi siano sopra pentole o padelle. • Spegnere sempre i bruciatori del piano cottura dopo ogni utilizzo. • Se si utilizza il piano cottura senza pentole o padelle, si danneggerà l'apparecchio. Spegnere sempre i bruciatori dopo ogni utilizzo.

AVVISO: Alcuni detergenti o agenti detergenti potrebbero danneggiare la superficie. Non utilizzare detergenti abrasivi, polveri detergenti, creme detergenti o oggetti appuntiti durante la pulizia.

AVVISO: Durante il primo utilizzo, il fumo e l'odore potrebbero risalire per diverse ore. Questo è normale e si necessita solo di una buona ventilazione per rimuoverli. Evitare di inalare direttamente il fumo e gli odori emanati.

• Mettere una quantità sufficiente di cibo in pentole e padelle. In questo modo si può evitare che il cibo fuoriesca dalle pentole e non sarà necessario pulire inutilmente.
• Non posizionare i coperchi delle pentole e delle padelle su bruciatori o zone cottura.
• Posizionate le pentole centrandole sui bruciatori/zone cottura. Se si desidera posizionare una pentola su un bruciatore/zona cottura diversa, non farla scorrere verso il bruciatore desiderato, ma sollevarla prima e poi metterla sull'altro bruciatore.
• Le dimensioni delle pentole/padelle devono corrispondere alle dimensioni della fiamma. Posizionare le fiamme del gas in modo che non sporgano dalla base delle pentole/padelle e posizionarle sul supporto per le pentole centrandole. Non utilizzare padelle/pentole grandi per coprire più di un fornello.

Dimensioni consigliate per pentole e padelle

Tipo di bruciatore piano cottura Diametro pentola - cm
Bruciatore ausiliario 12 – 18
Bruciatore normale 14 – 20
Bruciatore rapido 18 - 22
Bruciatore wok 22 - 30

Non utilizzare pentole/padelle che superano le dimensioni sopra indicate. L'uso di pentole/padelle più grandi di quelle specificate potrebbe causare l'avvelenamento da monossido di carbonio e il surriscaldamento delle superfici vicine e delle manopole. Inoltre, se la superficie di cottura del prodotto è in vetro, si verificherà un surriscaldamento su tale superficie e il prodotto verrà danneggiato. L'uso di pentole/padelle più piccole potrebbe causare ustioni dovute alle fiamme.

6.2 Funzionamento dei piani cottura Manopole di controllo del piano cottura

È possibile azionare il piano cottura con le manopole di controllo del piano cottura.

Ogni manopola aziona il rispettivo bruciatore. È possibile dedurre quale bruciatore controlla dai simboli sul pannello di controllo.

È possibile utilizzare i diversi livelli di potenza del prodotto per impostare la potenza al livello desiderato dal minimo al massimo in base alle proprie esigenze. Il 9° livello indica la potenza di cottura massima, mentre il 1º livello indica la potenza di cottura più bassa.

Il 9° livello indica la potenza di cottura massima, mentre il 1º livello indica la potenza di cottura più bassa.

Quando è spento (posizione superiore), il bruciatore non è alimentato a gas. Dopo aver acceso il bruciatore, è possibile cuocere impostando i livelli del gas sulla manopola. Impostate la potenza di cottura desiderata allineando la manopola al rispettivo simbolo.

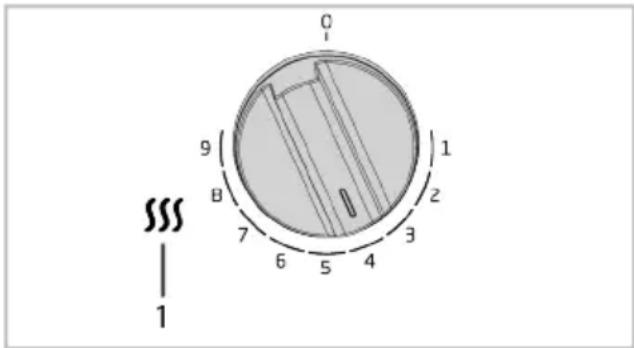

1 Indicatore luminoso del piano cottura caldo (calore residuo) * 2 Manopole di controllo del piano cottura 3 Timer * * Varia a seconda del modello di forno. Potrebbe non essere disponibile sul proprio prodotto.

Accensione dei bruciatori a gas

I bruciatori a gas si accendono con le manopole di comando.

1. Premere sulla manopola di controllo del bruciatore.
2. Mentre si preme sulla manopola, ruotarla in senso antiorario fino al 9° livello di gas.
3. Con la scintilla risultante, il gas si accende.
4. Dopo la prima accensione, tenere premuta la manopola per 3-5 secondi.
5. Se il gas non si accende dopo aver premuto e rilasciato la manopola, ripetere lo stesso processo premendo la manopola per 15 secondi.

Rilasciare la manopola se il bruciatore non si accende entro 15 secondi. Attendere almeno 1 minuto prima di riprovare. C'è il rischio di accumulo di gas e di esplosione!

1. Regolare il livello di gas desiderato.

Spegnere i bruciatori a gas.

Portare la manopola del bruciatore in posizione off (superiore).

Se le fiamme del bruciatore si spengono inavvertitamente, chiudere la manopola di controllo del bruciatore. Non tentare di riaccendere il bruciatore per almeno 1 minuto.

Pannello di controllo illuminato (Varia a seconda del modello di forno. Potrebbe non essere disponibile sul proprio prodotto.)

A seconda del modello, il prodotto potrebbe essere dotato di una funzione di illuminazione sul pannello di controllo. In questo caso, il livello selezionato e i livelli inferiori verranno illuminati e, quando si imposta il prodotto su livelli più bassi, la luce dei livelli superiori si spegnerà.

Timer (Varia a seconda del modello di forno. Potrebbe non essere disponibile sul proprio prodotto.)

1 Tasto di diminuzione 2 Tasto On/Off 3 Tasto aumento 4 Visualizzazione del timer

Il timer non influisce sulle funzioni del prodotto. Viene utilizzato solo come avvertimento. Il timer emetterà un segnale una volta scaduto il tempo impostato. Quando il timer è spento, sul display non viene visualizzato alcun simbolo.

Per attivare il timer, toccare il tasto on/off per circa 3 secondi. Usate i tasti (+) e (-) per impostare il tempo dopo il quale suonerà la sveglia. Se si tengono premuti i tasti, i minuti aumenteranno più rapidamente o verranno azzerati. Il conto alla rovescia inizierà tra 3 secondi. Quando manca 1 minuto, il conto alla rovescia continuerà tra pochi secondi (59, 58, 57,...).

Per annullare il timer, toccare il tasto on/off per circa 3 secondi.

Indicatore di calore residuo (Varia a seconda del modello di forno. Potrebbe non essere disponibile sul proprio prodotto.)

1 Indicatore luminoso del piano cottura caldo (calore residuo)

Sul pannello di controllo del piano cottura è presente un indicatore del calore residuo che indica se ciascuna zona di cottura è

calda o meno. Se l'indicatore è acceso, significa che il piano cottura è ancora caldo. In questo caso, non toccare il piano cottura. La spia si spegne quando il piano cottura è sufficientemente freddo.

Meccanismo di sicurezza per l'interruzione del gas

Come precauzione contro lo scoppio dovuto a troppo pieno dei bruciatori superiori, un meccanismo di sicurezza entra in funzione e interrompe immediatamente il gas.

1 Sistema di sicurezza di spegnimento del gas

Per attivare il meccanismo di sicurezza di blocco del gas, tenere premuta la manopola di controllo per altri 3-5 secondi dopo aver acceso il fornello.

Bruciatore per Wok

I bruciatori per Wok aiutano a cucinare più velocemente. Il wok, particolarmente utilizzato nella cucina asiatica, è una sorta di padella profonda e piatta in lamiera, che serve per cuocere in breve tempo verdure e carne tritate a fuoco vivace.

Poiché i pasti vengono cotti a fuoco vivo e in tempi brevissimi in padelle che conducono il calore in modo rapido e uniforme, il valore nutritivo degli alimenti viene preservato e le verdure rimangono croccanti.

È possibile utilizzare il bruciatore per wok anche per le pentole normali.

7 Informazioni generali sulla cottura

In questa sezione è possibile trovare consigli su come preparare e cucinare gli alimenti.

7.1 Avvertenze generali sulla cottura con il piano cottura

Avvertenze generali sulla cottura con il piano cottura

• Non riempire mai la padella con olio per oltre un terzo. Non lasciare il piano cottura incustodito quando si riscalda l'olio. L'olio surriscaldato rappresenta un rischio di incendio. Non cercare mai di spegnere un possibile incendio con l'acqua! Quando l'olio prende fuoco, coprirlo con una coperta idonea o un panno umido. Spegnere il piano cottura se è sicuro farlo e chiamare i vigili del fuoco.

8 Manutenzione e pulizia

8.1 Informazioni generiche per la pulizia

Avvertenze generali

• Attendere che il prodotto si raffreddi prima di pulirlo. Le superfici calde potrebbero causare ustioni!
• Non applicare i detergenti direttamente sulle superfici calde. Questo potrebbe causare macchie permanenti.

Quando l'olio prende fuoco, coprirlo con una coperta idonea o un panno umido. Spegnere il piano cottura se è sicuro farlo e chiamare i vigili del fuoco.

• Prima di friggere gli alimenti, togliere sempre l'acqua in eccesso e metterli lentamente nell'olio riscaldato. Prima di friggere, assicurarsi che i cibi congelati siano scongelati.
• Quando riscaldi l'olio, assicurati che la pentola che usi sia asciutta e tieni il coperchio aperto.
• Per consigli sulla cottura con risparmio energetico, consultare la sezione "Istruzioni ambientali".
• Questo prodotto deve essere accuratamente pulito e asciugato dopo ogni utilizzo. In questo modo, i residui di cibo saranno facilmente puliti e si eviterà che gli stessi si brucino quando il prodotto viene riutilizzato. In questo modo si riuscirà ad estendere la vita utile dell'apparecchio e si ridurranno le problematiche operative.
• Non utilizzare prodotti per la pulizia a vapore per la pulizia.
• Alcuni detergenti o agenti detergenti potrebbero danneggiare la superficie. I detergenti inadatti sono: candeggina, prodotti per la pulizia contenenti ammoniaca, acido o cloruro, prodotti per la pulizia a vapore, decalcificanti, smacchiatori e togli ruggine, prodotti per la pulizia abrasivi (detergenti in crema, polvere abrasiva, crema abrasiva, scrubber abrasivi e graffianti, filo, spugne, panni per la pulizia contenenti residui di sporco e detergenti).
• Dopo ogni utilizzo, non è necessario alcun materiale speciale per la pulizia. Pulire l'apparecchio con detersivo per piatti, acqua calda e un panno morbido o una spugna e asciugarlo con un panno asciutto.
• Assicurarsi di pulire completamente il liquido rimasto dopo la pulizia e di pulire immediatamente gli eventuali schizzi di cibo creatisi durante la cottura.
• Non lavare nessun componente dell'apparecchio in lavastoviglie se non diversamente indicato nel manuale dell'utente.

Per i piani cottura:

• Lo sporco acido come il latte, il concentrato di pomodoro e l'olio potrebbero causare macchie permanenti sui fornelli e sui componenti delle zone di cottura, pulire i liquidi fuoriusciti immediatamente dopo aver raffreddato il piano cottura spegnendolo.
• I bruciatori utilizzati ad alte temperature potrebbero cambiare colore. Questo è normale.
• Lo spostamento di alcune pentole può creare graffi sulle griglie. Non far scivolare le padelle e le pentole sulla superficie.
• Poiché i cappucci dei bruciatori entrano in contatto diretto con il fuoco e sono esposti a temperature elevate, il cambiamento e la perdita di colore nel tempo sono normali. Ciò non causa problemi durante l'utilizzo del piano cottura.

Superfici in acciaio inossidabile

• Per pulire superfici e maniglie in acciaio inossidabile non utilizzare detergenti contenenti acido o cloro.
• La superficie inossidabile potrebbe cambiare colore nel tempo. Questo è normale. Dopo ogni utilizzo, pulire con un detergente adatto alla superficie inossidabile.
• Pulire con un panno morbido e sapone e un detergente liquido (anti-graffio) adatto alle superfici inox, avendo cura di strofinare in una sola direzione.
• Rimuove immediatamente le macchie di calcare, olio, amido, latte e proteine sulle superfici di vetro e inox senza aspettare. Le macchie potrebbero arrugginire dopo lunghi periodi di tempo.
• I detergenti spruzzati/applicati sulla superficie devono essere puliti immediatamente. I detergenti abrasivi lasciati sulla superficie causano lo sbiancamento della superficie.

Superfici in vetro

• Per la pulizia delle superfici in vetro non utilizzare raschietti in metallo duro e materiali abrasivi. Possono danneggiare la superficie del vetro.
• Pulire l'apparecchio con detersivo per piatti, acqua calda e un panno in micro-fibra specifico per superfici in vetro e asciugarlo con un panno in micro-fibra asciutto.
• Se dopo la pulizia ci sono residui di detersivo, pulire con acqua fredda e asciugare con un panno in micro-fibra pulito e asciutto. Il detersivo residuo potrebbe danneggiare la superficie del vetro.
• In nessun caso i residui essiccati sulla superficie del vetro devono essere rimossi con coltelli seghettati, lana metallica o simili strumenti da graffio.
• È possibile rimuovere le macchie di calcio (macchie gialle) sulla superficie del vetro con il decalcificante disponibile in commercio, oppure con un agente decalcificante come l'aceto o il succo di limone.
• Se la superficie è molto sporca, applicare il detergente sulla macchia con una spugna e aspettare molto tempo perché funzioni correttamente. Pulire quindi la superficie in vetro con un panno bagnato.
• Gli scolorimenti e le macchie sulla superficie del vetro sono normali e non costituiscono difetti.

Parti in plastica e superfici verniciate

• Pulire le superfici smaltate con detersivo per piatti, acqua calda e un panno morbido o una spugna, quindi asciugarle con un panno asciutto.
• Non utilizzare raschietti in metallo duro né detergenti abrasivi: potrebbero danneggiare le superfici.
• Assicurarsi che i giunti dei componenti del prodotto non rimangano umidi o con residui di detergente; in caso contrario, potrebbero corrodersi.

8.2 Accessori per la pulizia

Non mettere gli accessori del prodotto in lavastoviglie, salvo diversa indicazione nel manuale d'uso.

8.3 Pulizia del piano cottura

Pulizia dei bruciatori a gas

1. Prima di pulire il piano di cottura, rimuovere i supporti per le pentole, i cappucci dei bruciatori e le teste dal piano di cottura.
2. Pulire la superficie del piano cottura secondo le raccomandazioni contenute nelle informazioni generali per la pulizia e in base al tipo di superficie (smaltata, vetro, inox, ecc.).
3. Pulire la camera del bruciatore con un panno imbevuto di detergente o con una spazzola morbida antigraffio. Assicurarsi che non rimangano residui di cibo.
4. Pulire le candele e gli elementi termici (nei modelli con accensione ed elemento termico) con un panno ben strizzato, quindi asciugare con un panno pulito.

Fare attenzione che la candela e l'elemento termico siano completamente asciutti.

1. Pulire i cappucci e le teste dei bruciatori con acqua detergente dopo ogni uso e poi asciugarli.
2. In caso di macchie persistenti, tenere i cappucci e le teste del bruciatore in acqua con detergente o in acqua tiepida e saponata per almeno 15 minuti. Pulire con una spazzola non metallica e anti-graffio.
3. Per le macchie persistenti è possibile utilizzare i detergenti Quick&Shine per gli interni del forno e le griglie, su superfici smaltate e i prodotti consigliati dal servizio autorizzato, specialmente sui cappucci del bruciatore smaltati.
4. Non pulire i cappucci dei bruciatori con detergenti aggressivi come detersivi per interni del forno o decalcificanti: questo può causare scolorimenti.
5. Pulire i supporti per le pentole con acqua, detergente e spazzola morbida antigraffio dopo ogni operazione e poi asciugarli.
6. Quando i cappucci dei bruciatori e i supporti per le pentole vengono utilizzati da bagnati, a causa del calore potrebbero presentarsi macchie di calcare persistenti. Assicurarsi che siano asciutti prima dell'uso.
7. Posizionare rispettivamente le teste dei bruciatori, i cappucci e i supporti per le pentole.
8. Quando si posizionano i supporti per le pentole, assicurarsi che centrino i bruciatori. Nei modelli a spillo, inserire i perni della piastra del bruciatore nelle asole dei perni delle presine.

Montaggio delle parti del bruciatore

1. Posizionare le parti come in figura dopo aver pulito i bruciatori.
2. Posizionare la testa del bruciatore assicurandosi che passi attraverso la candela del bruciatore (4). Ruotare la testa del bruciatore a destra e a sinistra per assicurarsi che sia posizionata nella camera del bruciatore.
3. Posizionare il cappuccio del bruciatore sulla testa del bruciatore.

1 Cappuccio del bruciatore

9 Risoluzione dei problemi

Qualora il problema persista dopo aver seguito le istruzioni contenute in questa selezione, contattare il proprio fornitore oppure un Servizio Autorizzato. Non cercare mai di riparare da soli il prodotto.

2 Testa del bruciatore 3 Camera del bruciatore 4 Candela di accensione (nei modelli con accensione)

8.4 Pulizia del pannello di controllo

• Quando si puliscono i pannelli, pulire il pannello e le manopole con un panno morbido umido e asciugare con un panno asciutto. Non rimuovere le manopole e le guarnizioni sottostanti per pulire il pannello. Il pannello di controllo e le manopole potrebbero infatti danneggiarsi.
• Durante la pulizia dei pannelli inox con comando a manopola, non usare detergenti inox intorno alla manopola stessa. Gli indicatori intorno alla manopola potrebbero cancellarsi.
• Pulire i pannelli di controllo a sfioramento (touch) con un panno morbido umido e asciugare con un panno asciutto. Se il prodotto è dotato di una funzione di blocco tasti, prima di eseguire la pulizia del pannello di controllo impostare il blocco tasti. In caso contrario, i tasti potrebbero essere involontariamente pigiati.

Il prodotto non funziona.

- Il fusibile può essere difettoso o bruciato. >>> Controllare i fusibili nella scatola dei fusibili. Sostituirli, se necessario, o riattivarli.

• L'apparecchio potrebbe non essere collegato a una presa di corrente (messa a terra). >>> Controllare se l'apparecchio è collegato alla presa.
• (Se l'apparecchio è dotato di timer) I tasti del pannello di controllo non funzionano. >>> Se il prodotto ha un blocco tasti, può essere che sia attivo, disattivarlo.

Non c'è scintilla di accensione.

- Non c'è corrente. >>> Controllare i fusibili nella scatola dei fusibili.

Non c'è gas.

• La valvola principale del gas è chiusa. Aprire la valvola del gas.
• Il tubo del gas è piegato. >>> Installare il tubo del gas correttamente.

I bruciatori non bruciano correttamente o non bruciano affatto.

• I bruciatori sono sporchi. >>> Pulire le parti del bruciatore.
• I bruciatori sono bagnati. >>> Asciugare le parti del bruciatore.
• Il tappo del bruciatore non è montato in modo sicuro. >>> Posizionare il tappo del bruciatore correttamente.
• La valvola del gas è chiusa. >>> Aprire la valvola del gas.
• La bombola del gas è vuota (quando si utilizza il GPL). >>> Sostituire la bombola del gas.

Benvenuti!

Gentile cliente,

5 Prima dell'uso 91

Avvertenze generali
