Collegamento elettrico

Descrizione dell'apparecchio, 5

Accensione del piano vetroceramica

Precauzioni e consigli, 6

Consigli pratici per l'uso dell'apparecchio

Sicurezza generale

Smaltimento

Manutenzione e cura, 7

Escludere la corrente elettrica

Pulire l'apparecchio

Smontare il piano

Descrizione tecnica dei modelli, 8

!È importante conservare quello libretto per poterlo consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.
! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Posizionamento

!Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli).
! L'installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persone, animali o cose.

Incasso

Per garantire un buon funzionamento dell'apparecchio è necessario che il mobile abbia le caratteristiche adatte:

• il piano d'appoggio deve essere di materiale resistente al calore, a una temperatura di circa 100^ ;
• se si desidera installare il piano cottura sopra unorno, quellouve essere provvisto di un sistema di raffreddamento a ventilazione forzata;
• evitare di installare il piano cottura sopra una lavastoviglia: all'occurrezza frapporre un elemento di separazione a tenutaagna fra i due appearecchi;
• a seconda del piano cottura che si desidera installare (vedi figure), il vano del mobile deve ave le seguenti dimensioni:

Aerazione

Per consentire un'adeguata aerazione e per evitare il surriscaldamento delle superfici attorno all'apparecchio, il piano cottura deve essere posizionato:

• a una distanza minima di 40 mm alla parete retrostante:

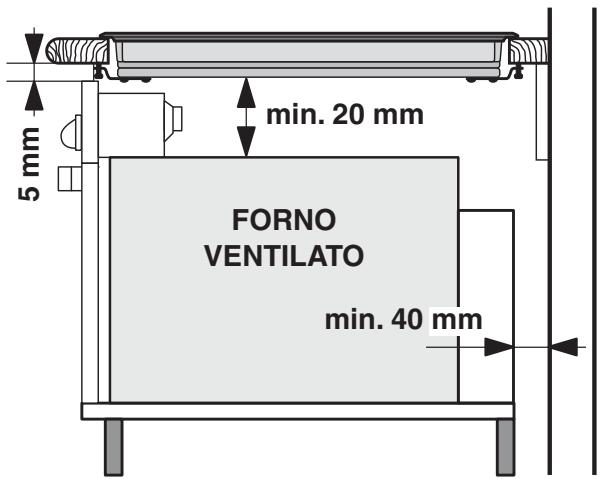

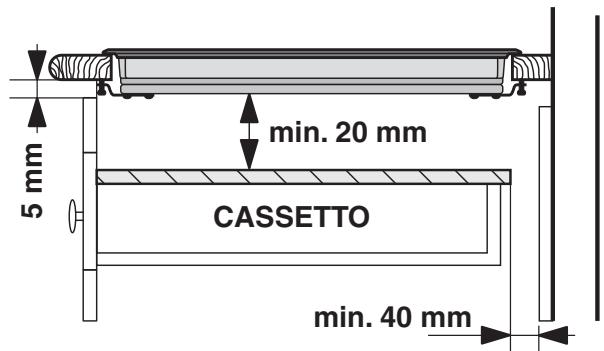

• in modo da mantenere una distance minima di 20 mm fra il vano per l'incasso e il mobile sottostante.
• I mobili situati a fianco, la cui altezza superi quella del piano di lavoro, debbono essere situati ad almeno 600 mm dal bordo del piano stesso.

Fissaggio

L'installazione dell'apparecchio deve essere effettuata su un piano d'appoggio perfettamente piano.

Le eventuali deformazioni provocate da un errato fissaggio potrebbero alterare le caratteristiche e le prestazioni del piano cottura.

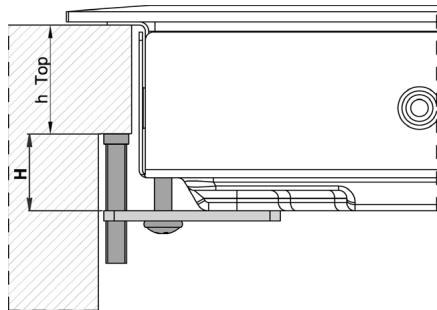

La lunghezza della vite di regolazione dei ganci di fissaggio va impostata prima del loro montaggio, in base allo spessore del piano d'appoggio:

spessore di 30mm :vite 17,5 mm
spessore di 40mm :vite 7,5 mm.

Per il fissaggio agire come segue:

1. Con le viti corte senza punta, avvitare le 4 molle di centraggio nei fori posti al centro di agli later del piano; 2. inserire il piano cottura nel vano del mobile, centrarlo ed esercitare una adeguata pressione sull'intero perimetro affinché il piano di cottura aderisca bene al piano d'appoggio.
2. per i piani con profili laterali: dopo aver inserito il piano cottura nel mobile, inseire i 4 ganci di fissaggio (ognuno con il suo perno) sul perimetro inferiore del piano cottura, avvitandoli con le viti lunghe con punta finché il vetro non aderisce al piano d'appoggio.

! è indispensablehe che le viti delle molle di contraggio rimangano accessibili.
! In conformità alle norme di sicurezza, una volta incassato l'apparecchio, non debbono essere possibili eventuali contatti con le parti elettriche.
! Tutte le parti che assicurano la protezione debbono essere fissate in modo tale da non poter essere tolte perché l'aiuto di quello utensile.

Collegamento elettrico

! L'allacciameto elettrico del piano cottura e quello di un eventuale forno da incasso devono essere realizzati separatamente, sua per ragioni di sicurezza elettrica sua per facilitare le operazioni di estrazione del forno.

Morsettiera

PIANO COTTURA ROVESCIATO

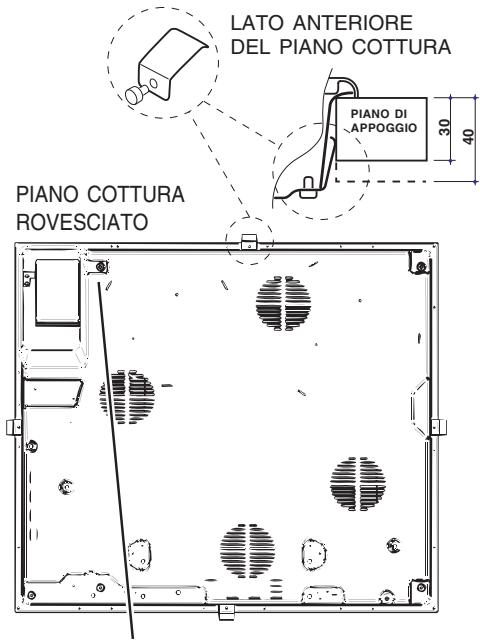

L'apparecchio è provvisto, nella parte inferiore, di una scatola per il collegamento a differenti tipi di alimentazione elettrica (l'imagine èindicativa e più non corrispondere al modello acquistato).

Collegamento monofase

Il piano è dotato di cavo di alimentazione più collegato e predisporto per il collegamento monofase. Effettuare l'allaccio dei fili in accordo con la tabella e i disegni che seguono:

Tensione tipo e Frequenza rete	Cavo elettrico	Collegamento fili
220-240V 1+N ~ 50/60 Hz	N L	½: giallo/verde; N: i 2 fili blu insieme L: marrone insieme al nero

Altri tipi di collegamento

Se l'impiano elettrico corrisponde a una delle seguente caratteristiche:

Tensione tipo e frequenza di rete

• 400V - 2+N ~ 50/60 Hz
  220-240V3\~50/60Hz
• 400V - 2+2N ~ 50/60 Hz

Separare i cavi ed effettuare il collegamento dei fili in accordo con la tabella e i disegni che seguono:

Tensione tipo e frequenza rete	Cavo elettrico	Collegamento fili
400V - 2+N ~ 50/60 Hz	N L1 L2	L: giallo/verde; N: i 2 fili blu insieme L1: nero L2: marrone
220-240V 3 ~ 50/60 Hz
400V - 2+2N ~ 50/60 Hz	N1 N2 L1 L2	L: giallo/verde; N1: blu N2: blu L1: nero L2: marrone

Se l'impianto elettrico corrisponde a una delle seguente caratteristiche:

Tensione tipo e frequenza di rete

• 400V 3 - N ~ 50/60 Hz

procedere come segue:

! L'eventuale cavo in dotazione non è utilizzabile per quosti tipi di installmente.

1. Utilizzare un cavo di alimentazione appropriato, tipo H05RR-F o di valore superiore, delle dimensioni adatte (sezione cavo: 25 mm).
2. Servendosi di un cacciavite, far leva sulle linguette del coperchio della morsettiera e aprirla (vedi immagine Morsettiera).

3. Svitare la vite del serracavo e le viti dei morsetti relativi al tipo di allaccio necessario e posizionare i cavallotti di collegamento secondo la tabella e i disegni che seguono.

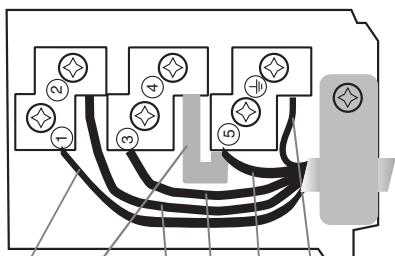

4. Posizione are i fili in accordo con la tabella e i disegni che seguono ed effettuare il collegamento stringendo a fondo tutte le viti dei morsetti.

Tensione tipo e Frequenza rete	Collegamenti elettrici					Morsettiera
400V 3-N ~ 50/60 Hz	1 L1	2 L2	3 L3	4 N	5	Trifase 400

1. Fissare il cavo di alimentazione nell'apposto fermacavo e chiudere il coperchio.

Fase Cavalotto Fase Fase Neutro Terra

Trifase 400

Allacciamento del cavo di alimentazione alla rete

In caso di collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interruptore onnipolare con aperture minima fra i contatti di 3 mm.

! L'installatore è responsable del corretto collegamento elettrico e dell'osservanza delle norme di sicurezza.

Prima di effettuare l'allciamento accertarsi che:

• la presa abbia la messa a terra e sua norma di legge;
• la presa sia in grado di sostortare il carico massimo di potenza della macchina,indicato nella targhettoATTERISTiche posta sull'apparecchio;
• la tensione di alimentazione sia compresa nei valori della targhettoe caratteristiche;
• la presa siaCompatible con la spina dell'apparecchio. In caso contrario sostuire la presa o la spina; non usare prolonghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilemente raggiungibili.

! Il cavo non deve subire piegature o compressioni.

! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati.

! L'azienda declina ogni responsabilità qualora queste norme non vengano rispectate.

Accensione del piano vetroceramica

Zone di cottura tradizzionali

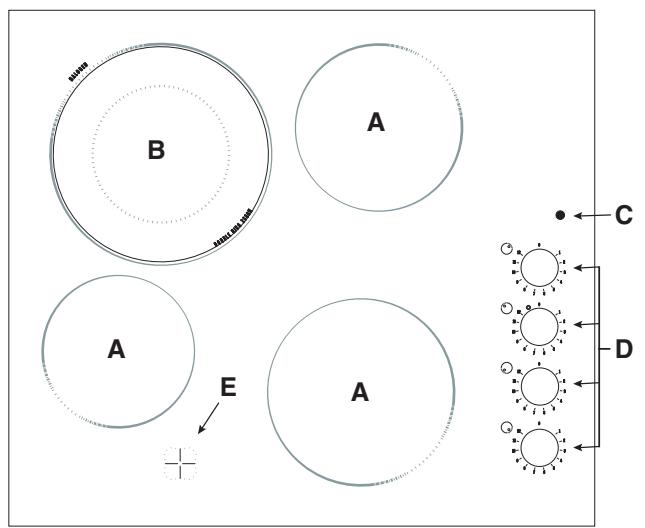

Gli elementi radianti tradizzionali (A) sono composti da resistenze circolari e divertano rossi solo dopo alcune decine di secondi alla loro accensione.

Ciascuna zona di cottura è dotata di una manopola di lavoro (D) che permette di selezionale 12 diverse temperature, da un valore minimo di 1 a un massimo di 12.

Zone di cottura estensibili*

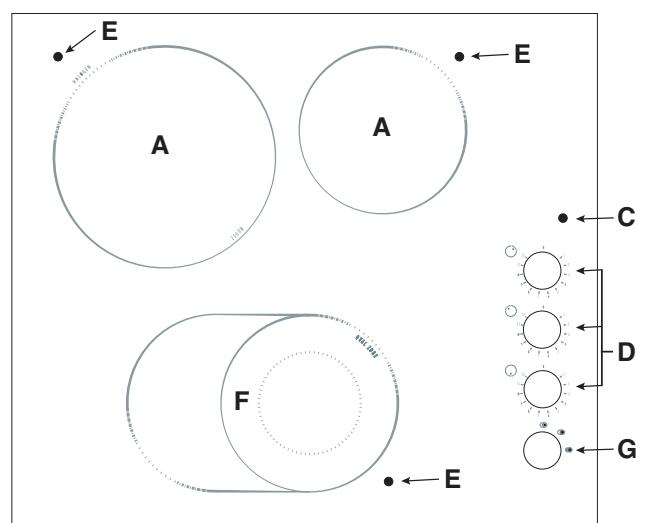

Gli elementi radianti estensibili (B e F) sono riconoscibili per la presenza di una doppia zona riscaldante. è possibile accendere solo la zona più interna otrambe.

Zone di cottura estensibili circolare*

La manopola di lavoro (D) permette di scegliere tra due livelli di potenza, entrambi regolabili da un valore minimo di 1 a un massimo di 12:

• ruotando la manopola in senso orario da 1 a 12 si imposta il livello di potenza più basso.

• Presente solo in alcuni modelli.

• ruotando la manopola fino a fine corsa (①), identificabile da un leggero scatto, si insertisce la potenza massima che può essere regolata a sua volta tra 12 e 1 ruotando la manopola in senso antiorario. Per ripristinare il valore di potenza minimo è necessario riportare la manopola in posizione 0. Nel caso di zone di cottura doppie, la prima parte della corsa insertisce la zona di cottura più piccola (interna). Per attivarle entrambe (interna ed esterna) è necessario portare la manopola nella posizione di fine corsa (②) e selezionare il livello di potenza desiderato tra 12 e 1.

Zone di cottura estensibili ovali*

• tramite la manopola (D) impostare la potenza desiderata da un valore minimo di 1 a un massimo di 12;
• posizionare la manopola (G) sui simboli:

a. perutilizzarelasola zona di cottura interna piupiccola.

b. perutilizzare la zona di cottura circolare.
c. per utilizzato l'intera zona di cottura ovale.

Livelli di potenza consigliati per i vari tipi di cottura:

Pos.	Piastra radiante
0	Spento
1	Per scogiilere burro, cioccolata
2	Per riscaldare liquidi
3
4	Per creme e salse
5
6	Per cuocere alla temperatura di ebollizione
7
8	Per arrosti
9
10	Per grandi lessi
11
12	Per Friggere

La spia di funzionamento (C)

Risulta accesa quando sia stata messa in funzione una zona riscaldante.

La spia calore residuo (E)

Indica che, una o più zone di cottura, sono a temperatura superiore a 60^ although it is also possible to use the same technique in all zones.

!L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avventenze sono fornite per ragioni di sicurezza e devono essere lette attendamente.

Consigli pratici per l'uso dell'apparecchio

Per ottenere le migliorie prestazioni dal piano di cottura:

• adoperare pentole con fondo piatto per essere certi che aderiscano perfettamente alla zona riscaldante;

• adoperare sempre pentole di diametro sufficiente a coprir completamente la zona riscaldante, in modo da garantire lo sfruttamento di tutto il calore disponibile;

accertarsi che il fondo delle pentole sia sempre perfettamente asciutto e pulito, per garantire la corretta aderenza e una lunga durata, sua alle zone di cottura che alle pentole stesse;
- evitare di utilizzato le stesse pentole utilizzate sui brucitori a gas: la concentrazione di calore sui brucatori a gas vuo deformare il fondo della pentola, che perde aderenza;
- non lasciare mai una zona di cottura accesa alla pentola poiché il suo riscaldamento, raggiungendo rapidamente il livello massimo, potrebbe danneggiare gli elementi riscaldanti.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

• 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni
• 2004/108/CEE del 15/12/04 (Compatibilità Elettromagnetica) e successive modificazioni
  -93/68/CEE del 22/07/93 e successive modificazioni.

Sicurezza generale

! Controllare che la presa d'ariatramite la griglia del ventilatore non sua mai ostruita. Il piano da incasso, infatti, necessita di una corretta aerazione per il raffreddamento dei componenti elettronici.

• L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esesto a pioggia e temporali.
• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o urnidi.
• L'apparecchio deve essere usato per cuocere alimenti, solo da persona adulte e secondo le istruzioni riportate in quello libretto. Ogni altri uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quando pericoloso. Il costruttore non può essere considerato

responsabile per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.

• Non utilizzato il piano come superficie di appoggio, né come tagliere.
• Il piano in vetroceramica è resistenteagli urti meccanici,tuttavia.
  può incrinarsi (o eventualmente frantumarsi) se colpito con un oggetto appuntto, quale un utensile. In questi casi, scollegare immediatamente l'apparecchio alla rete di alimentazione e rivolgersi all'Assistenza.
• Se la superficie del piano è incrinata, specnere l'apparecchio per evitare la possibilità di scosse elettriche.
• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del piano cottura.
  Non dimenticare che la temperatura delle zone di cottura rimane piuttosto elevata per almeno trenta minuti dopo lo spegnimento. Il calore residuo è segnalato ancando a un indicatore (vedi Avvio utilizzato).
• Tenere a debita distanza dal piano cottura qualsiasi oggettoto che potrebbe fondere, ad esempio oggetti in plastica, in alluminio o prodotti con un elevato contento di zucchini. Fare particolare attenzione a imballaggi e pellicole in plastica o alluminio: se dimenticati sulle superfici ancora calde o tiepide possono causare un grave danno al piano.
• Assicurarsi che i manici delle pentole siano sempre rivolti verso l'interno del piano cottura per evitare che vengano urtati accidentally.
  Non staccare la spina alla presa della corrente tirando il cavo, bensi afferrando la spina.
• Non fare pulizia o manutenzione perché aver prima staccato la spina nella rete elettrica.
• Non è previsto che l'apparecchio venga utilizzato da persona (bambini compresi) con ridotte disponibilità fisiche, sensoriali o mentali, da persona inesperte o che non abbiano familiarià con il prodotto, a meno che non vengano sorvegliate da una persona responsable della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio.
  Evitare che i bambini giochino con l'apparecchio.
• Se presenti, non guardare a lungo le zone di cottura alogene.

Smaltimento

• Smaltimento del materiale di imballaggio: atteneri alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di racolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potanno rivolgersi al servizio pubblico preposto o ai rivenditori.

Escludere la corrente elettrica

Prima di agli operazione isolare l'apparecchio alla rete di alimentazione elettrica.

Pulire I'apparecchio

! Evitare l'uso di detergenti abrasivi o corrosivi, quali i prodotti in bombolette spray per barbecue e fornì, smacchiatori e prodotti antiruggine, i detersivi in polvere e le spugne con superficie abrasiva: possono graffiare irrimediabilmente la superficie.

! Non utilizzato mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.
- Per una manutenzione ordinaria, è sufficiente lavare il piano con una spugna umida, asciugando quindi con una carta assorbente per cucina.
- Se il piano è particolaremente sporco, strofinare con un prodotto specifico per la pulizia delle superfici in vetroceramica, sciacquare e asciugare.
- Per rimuovere gli accumuli di sporco più consistenti servirsi dell'apposto raschietto fornito in dotazione. Intervenire non appena possibile, alla attendere che l'apparecchio si sia raffreddato, per evitare l'incrostazione dei residui. Eccellenti risultati si possono ottenere usingo una spugnetta in filo d'acciaio inossidabile - specifica per piani in vetroceramica - imbevuta di acqua e sapone.

! Il raschietto in dotazione è tagliente: utilizzato con attenzione..

• In caso sul piano cottura si fosso raccidentalmente fusi oggetti o materiali quali plastica o zucchero, rimuoverli con il raschietto immediatamente, finché la superficie è ancora calda.

• Una volta pulito, il piano può essere trattato con un prodotto specifico per la manutenzione e la protezione: la pellicola invisibile lasciata da quello prodotto protegge la superficie in caso di scolamenti durante la cottura. Si raccomanda di eseguire queste operazioni con l'apparecchio tiepido o freddo.

• Ricordarsi sempre di risciacquare con acqua pulita e asciugare accuratamente il piano: i residui di prodotti potrebbero infatti incrostarsi durante la successiva cottura.

Telaio in acciaio inox (solo nei modelli con cornice)

L'acciaio inossidabile più macchiarsi per effetto di un'acqua molto calcarea lasciata per un periodo di tempo prolongato a contatto dello stesso oppure a causa di prodotti per la pulizia contententi fosforo.

Si consiglia di sciacquare abbondamente e asciugare con cura dopo la pulizia del piano. In caso di versamenti d'acqua, intervenire rapidamente asciugando con cura.

! Alcuni piani cottura hanno una cornice in alluminio somigliante all'acciaio inox. Non utilizzato prodotti per la pulizia e lo sgrassaggio non idonei per l'alluminio.

Smontare il piano

Nel caso si renda necessario smontare il piano cottura:

1. togliere le viti che fissano le molle di centraggio sui lati;
2. allentare le viti dei ganci di fissaggio sugli angoli;
3. estrarre il piano cottura dal vano del mobile.

! Raccomandiamo di evitare di accedere ai meccanismi interni per tentare una riparazione. In caso di guasto, contattare l'Assistenza.

Descrizione tecnica dei modelli

IT

In queste tabelle sono riportati, modello per modello, i valori di assorbimento energetico, il tipo di elemento riscaldante e il diametro di ciascuna zona di cottura.

Piani cottura	TEM 645.1 C		TEM 645.1 L
Zone di cottura	Potenza (in W)	Diametro (in mm)	Potenza (in W)	Diametro (in mm)
Posteriore sx	A 2500	210	A 2500	210
Posteriore dx	H 1400	160	H 1400	160
Anteriore sx	H 1200	145	H 600	100
Anteriore dx	H 1800	180	H 1800	180
Potenza totale	6900		6300

Piani cottura	TEM 646.1 L		TRM 640.1 C
Zone di cottura	Potenza (in W)	Diametro (in mm)	Potenza (in W)	Diametro (in mm)
Posteriore sx	A 2500	210	H 2500	210
Posteriore dx	H 1400	160	H 1400	160
Anteriore sx	H 1200	145	H 600	100
Anteriore dx	A 1800	180	H 1800	180
Potenza totale	6900		6300

Piani cottura	TEM 635.1 O L		TRM 631 O L
Zone di cottura	Potenza (in W)	Diametro (in mm)	Potenza (in W)	Diametro (in mm)
Posteriore sx	A 2500	210	H 2300	210
Posteriore dx	H 1400	160	H 1400	160
Anteriore centrale	HO 2400/1600/600	170x260	HO 2400/1600/600	170x260
Potenza totale	6300		6100

Legenda:

A = alogenaa singolo

H = hilight singolo

HO = hilight ovale

Italiano, 1
