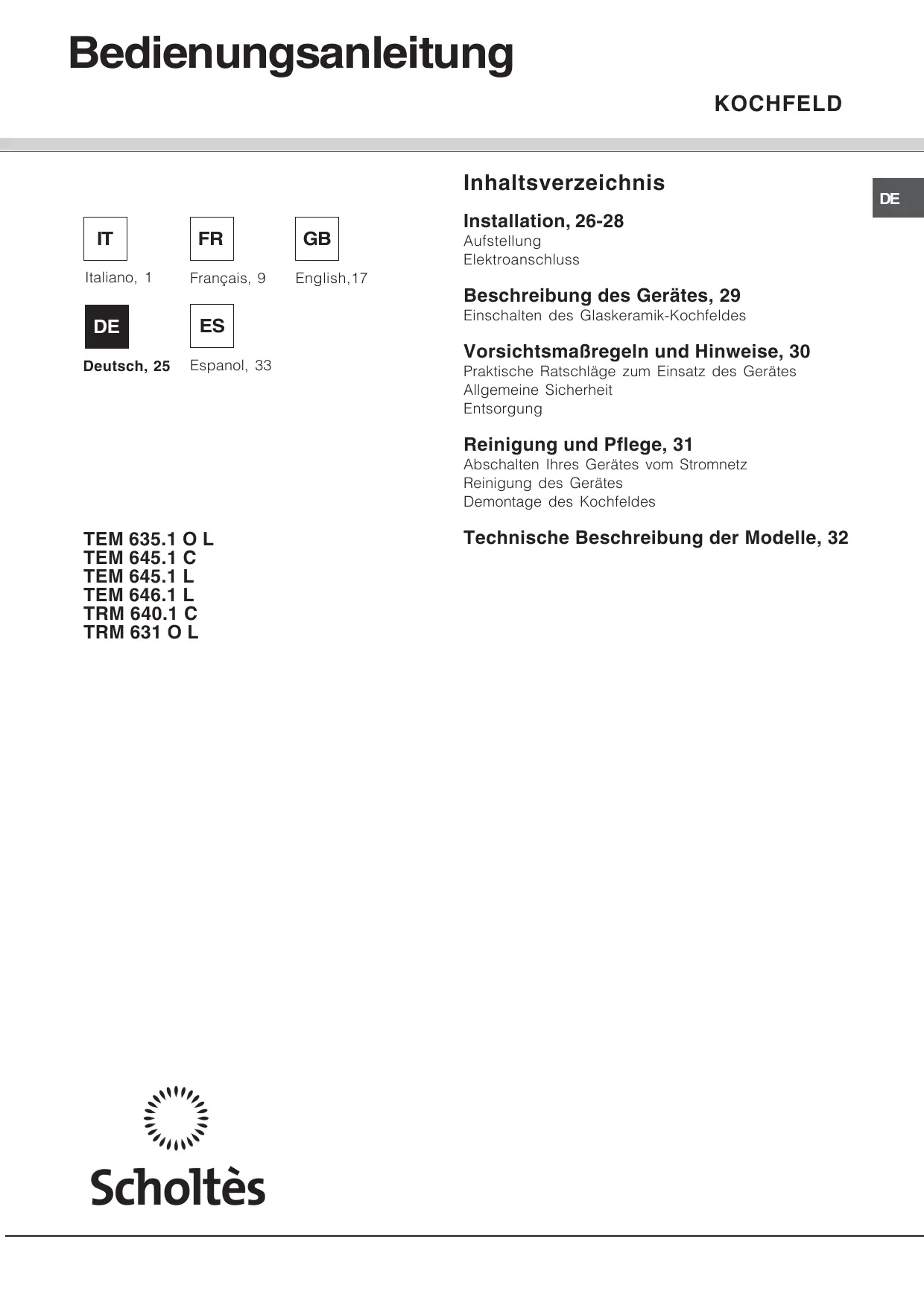

BEDIENUNGSANLEITUNG TRM 631 O L SCHOLTES
Beschreibung des Gerätes, 29
Einschalten des Glaskeramik-Kochfeldes
Vorsichtsmaßregeln und Hinweise, 30
Praktische Ratschlage zum Einsatz des Gerätes
Allgemeine Sicherheit
Entsorgung
Reinigung und Pflege, 31
Abschalten Ihres Gerätes vom Stromnetz
Reinigung des Gerätes
Demontage des Kochfeldes
Technische Beschreibung der Modelle, 32
! Bewahren Sie diese Bedienungsanleitungitte sorgfältig auf, damit Sie sie jederzeit zu Rateziehen konnen. Sorgen Sie davon, dass sie im Falle eines Verkaufs, eines Umzugs oder einer Übergabe an einen anderen Benutzer das Gerät stets begleitet, damit auch der Nachbesitzer die Möglichkeit hat, darin nachschlagen zu konnen.
! Lesen Sieitte die nachfolgenden Hinweise aufmerksam durch: sie liefern wichtige Informationen hinsichtlich der Installation, des Gebrauchs und der Sicherheit.
Posizionamento
! Verpackungsmaterial ist kein Spielzeug für Kinder. Es ist entsprechend den Vorschriften zur getrennten Müllsammlung zu entsorgen (siehe Vorsichtsmaßregeln und Hinweise).
! Die Installation ist gemäß den vorliegenden Anweisungen und von Fachpersonal durchzuführen.Eine unsachgemäß Installation kann Menschen und Tiere gefährden oder Sachschaden verursachen.
Einbau
Um eine einwandfrei Betriebsweise des Gerätes zugewährleisten, muss der Umbauschrank folgende Eigenschaften aufweisen:
Die Auflagefläche muss aus hitzebeständigem Material beschaffen sein, um einer Temperatur von ca. 100^ standzuhalten.
- Soll das Kochfeld über einem Backofen installiert werden, muss letzterer mit einem Kühlsystem mit Zwangsbelüftung ausgestellt sein.
- Von der Installation eines Kochfeldes über einem Geschirrspüler wird abgeraten. Gegebenenfalls ist zur Abdichtung ein Zwischenteil zwischen beiden Geräten zu installieren.
- Je nach dem zu installierenden Kochfeld (siehe Abbildungen) sind Arbeitsflächenausschnitte folgender Abmessungen vorzusehen:

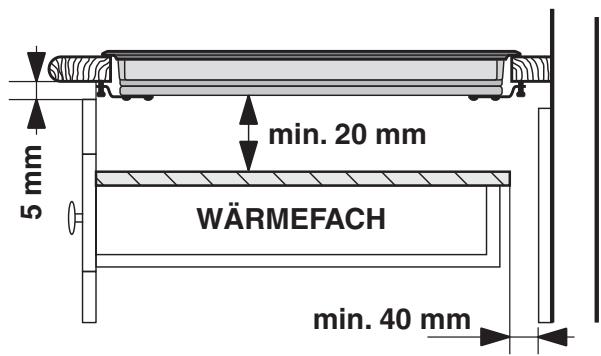

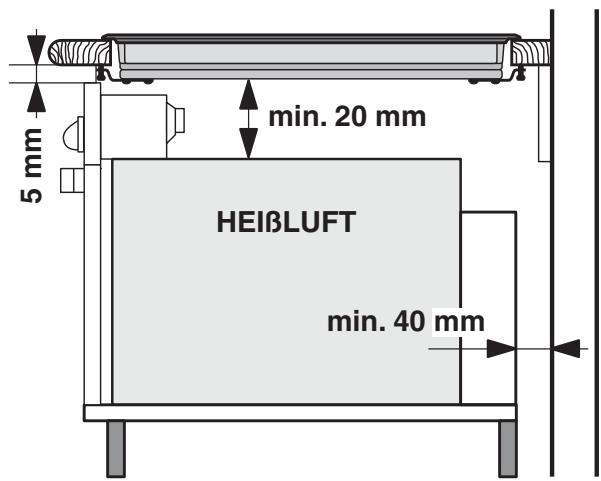

Beluftung
Zur ausreichenden Belüftung und zur Vermeidung der Überhitzung der Flächen rund um das Gerät muss das Kochfeld wie folgt positioniert werden:
- in einem Abstand von mindestens 40 ~mm von der dahinter liegenden Wand;
- um einen Abstand von mindestens 20 mm zwischen dem für den Einbau bestimmt den Ausschnitt und dem entsprechenden Unterschrank zu gewährleisten.




- Angrenzende Schranke, deren Höhe die der Arbeitsplatte überschreiben, müssen einen Abstand vom Rand der Kochmulde von mindestens 600 mm aufweisen.

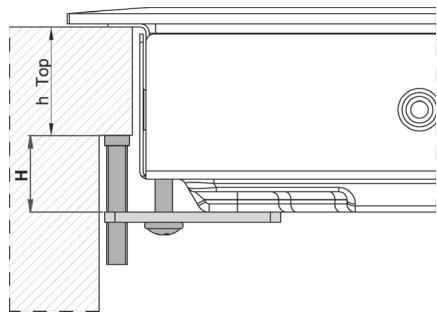

Befestigung
Das Kochfeld muss auf einer perfekt ebenen Stütz-bzw. Auflagefläche installiert werden.
Durch unsachgemäß Befestigung hervorgerufene Verformungen konnten die Eigenschaften und Leistungen des Kochfeldes beeinträchtigen.
Die Länge der Regelschrauben der Befestigungsklammern wird vor Montage derselben eingestellt, undzarjne nach der Stärke der Auflagefläche:
- 30 mm - Schraube 17.5 mm;
- 40 mm - Schraube 7.5 mm .
Verfahrens Sie zur Befestigung wie folgt:
- Schrauben Sie die 4 Zentrierungsfedern mittels der vier kurzen, stumpfen Schrauben in die in der Mitte einer jeder Kochfeldseite befindlichen Lochbohrungen.
- Setzen Sie das Kochfeld durch leichtes Andrücken des gesamten umlaufenden Randes mittig in den Möbelausschnitt ein, undzar so, dass es vorschrittsmäßig auf der gesamten Auflagefläche aufstützt.
- Für Kochfelder mit Seitenprofilen: Stecken Sie nach Einsatz des Kochfeldes in den Möbelausschnitt die 4 Befestigungshaken (ein jeder mit seinem Stift) in den umlaufenden unteren Rand des Kochfeldes, und schrauben Sie diese mittels der vier langen, spitzen Schrauben fest, bis das Glas an der Auflagelänge anhaltet.
! Die Schrauben der Zentrierungsfedern,müssen unbedingt zuganglich sein.
! Gemäß den Sicherheitsvorschriften muss nach erfolgtem Einbau die Möglichkeit einer Berührung mit Strom führenden Teilen ausgeschlossen sein.
! Alle zum Schutz dienenden Teile müssen so befestigt werden, dass ein Entfernen derselben ohne Zuhlifenahme eines Werkzeugs nicht möglich ist.
Elektroanschluss
! Bei der Installation des Kochfeldes und der eines eventuellen Einbaubackofens müssen samtliche Elektroanschlüsse getrennt vorgenommen werden, und dies nicht nur aus Sicherheitsgründen, sondern auch um den Backofen, falls nötig, leichter Herausziehen zu können.

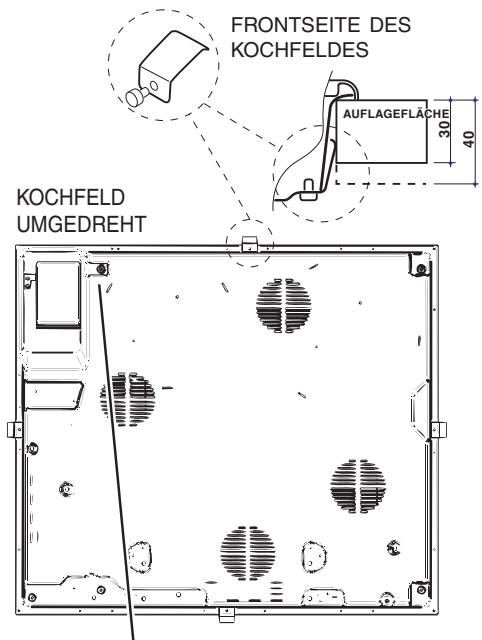

Klemmengehäuse
Das Gerät ist mit einem Gehäuse (befindlich im

KCHFELDMUGEDREHT
unteren Teil) ausgestattet, das für den Anschluss an andersartige
Elektroversorgungen bestimmmt ist (die Abbildung ist nur richtungsweisend, demnach ist es möglich, dass sie mit dem erworbenen Gerät nicht übereinstimmt).
Einphasenanschluss
Das Kochfeld ist mit einem bereits angeschlossenen Netzkabel ausgestattet und ist für einen Einphasenanschluss voreingestellt. Schließen Sie die Drähte gemäß nachfolgender Tabelle und Zeichnungen an:
| Netzspannung und -frequenz | Elektrokabel | Anschluss der Drähte |
| 220-240V 1+N ~ 50/60 Hz | N L | ½: gelt/grün; N: die 2 blauen Drähte zusammen L: braun zusammen mit schwarz |
Andere Anschlussarten
Sollte die Elektroanlage einer der nachfolgenden
Eigenschaften entsprechen:
Netzspannung und -frequenz
- 400V - 2+N ~ 50/60 Hz
- 220-240V 3 ~ 50/60 Hz
- 400V - 2+2N ~ 50/60 Hz
Trennen Sie die Drähte und schlieben Sie sie gemäß nachfolgender Tabelle und Zeichnungen an:
| Netzspannung und -frequenz | Elektrokabel | Anschluss der Drähte |
| 400V - 2+N ~ 50/60 Hz | N L1 L2 | =: gelb/grün;N: die 2 blauen Drähte zusammenL1: schwarz L2: braun |
| 220-240V 3 ~ 50/60Hz | ||
| 400V - 2+2N ~ 50/60 Hz | N1 N2 L1 L2 | =: gelb/grün;N1: blau N2: blau L1: schwarz L2: braun |
Solle the Elektroanlage einer der nachfolgenden Eigenschaften entsprechen:
Netzspannung und -frequenz
- 400V 3 - N ~ 50/60 Hz
dann vermfahren Sie wie folgt:
! Das eventuell mitgelieferte Netzkabel kann für diese Installationsarten nicht verwendet werden.
- Verwenden Sie ein geeignetes Versorgungskabel des Typs H05RR-F, oder eines hohenen Wertes, geeigneter Maße (Kabelquerschnitt: 25 mm).
- Heben Sie unter Zuhlifenahme eines Schraubenziehers die beiden den Zungen des Klemmengehausedeckels an (siehe Abbildung Klemmengehause).
- Schrauben Sie die Schraube der Kabelklemme sowie die Schrauben der Klemmen, die der erforderlichen Anschlussart entsprechen, aus und positionieren Sie die Brücken in Anleitung an nachfolgende Tabelle und Zeichnungen:

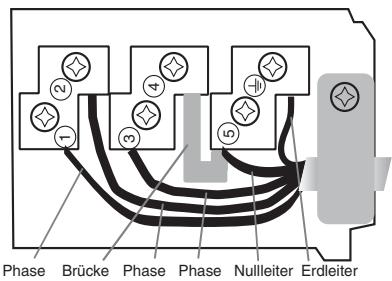

- Verlegen Sie die Drähte gemäß nachstehenden Zeichnungen und Tabelle und schlieben Sie die Drähte an. Ziehen Sie die Klemmenschrauben hierbei fest an.
| Netzspannung und -frequenz | Elektrischer Anschluss | Klemmengehäuse | ||||
| 400V 3-N ~ 50/60 Hz | 1 L1 | 2 L2 | 3 L3 | 4 N | 5 | Dreiphasenanschluss 400 |
- Befestigen Sie das Netzkabel in der entsprechenden Kabelklemme und schreiben Sie den Deckel.

Dreiphasenanschluss 400
Anschluss des Netzkabels an das Stromnetz
Wird das Gerät direkt an das Stromnetz
angeschlossen, ist zwischen Stromnetz und Gerät
ein allpoliger Schalter mit einer
Mindestkontaktöffnung von 3 mm
zwischenzuschalten.
! Der Installateur ist für den ordnungsgemäben elektrischen Anschluss sowie die Einhaltung der Sicherheitsvorschriften verantwortlich.
Vor dem Anschluss stellen Sieitte sicherr,dass:
- die Netzsteckdose geerdet ist und den gesetzlichen Bestimmungen entspricht;
- die Netzsteckdose für die auf dem Typenschild (befindlich auf dem Gerät) angegebene maximale Leistungsaufnahme des Gerätes ausgelegt ist;
- die Netzspannung im Bereich der auf dem Typenschild angegebenen Werte liegt;
- die Steckdose mit dem Netzstecker kompatibel ist. Sollte dies nicht der Fall sein, wechseln Sieitte die Steckdose oder den Netzstecker aus; verwenden Sie keine Veränderungen und Mehrfachsteckdosen.
!Netzkabel und Steckdose müssen bei installiertem Gerät keinig zugänglich sein.
! Das Netzkabelarf nichtgebogenoder eingeklemmt werden.
! Das Netzkabel muss regelmäßig kontrolliert werden undarf nur durch autorisiertes Fachpersonal ausgetauscht werden.
! Der Hersteller lehnt jeder Verantwortung ab, falls diese Vorschriften nicht eingehalten werden sollenen.

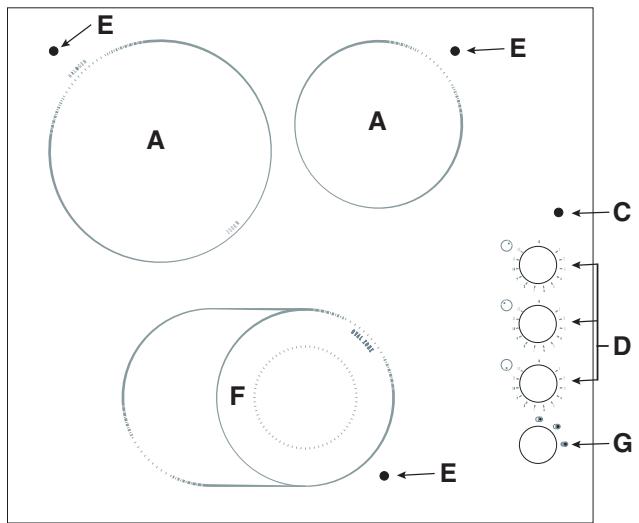

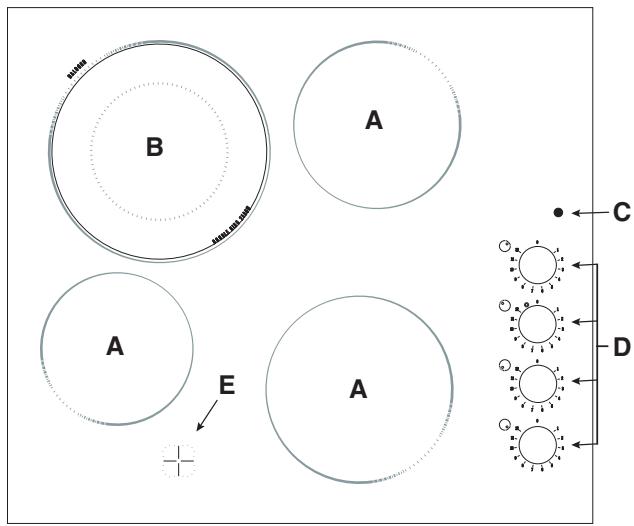

Einschalten des Glaskeramik-Kochfeldes
Traditionelle Kochzonen
Bei den traditionellen Heizelementen (A) handelt es sich um Ringheizkörper mit extrem kurzer Aufglühzeit (nur weniger Sekunden nach dem Einsatzalten).
Jede Kochzone hat ihren eigenen Schalter (D), mit dem 12 unterscheidliche Temperaturen (vom Mindestwert 1 bis zum Höchstwert 12) eingestellt werden können.
Erweiterbare Kochzonen*
Die erweiterbaren Kochzonen (B und F) besitzen im Unterschied zu den traditionellen Kochzonen zwei Heizkreise. Es besteht die Möglichkeit, entweder nur die innere Kochzone oder beiden einzuschalten.
Erweiterbare runde Kochzonen*
Der Schaltknopf (D) erhögt die Wahl zweier Leistungsstufen, jeder davon regulierbar von Minimum 1 bis Maximum 12.
-
Durch Drehen des Schalters im Uhrzeigersinn von 1 bis 12 stellen Sie die niedrigere der beiden Leistungsstufen ein.
-
Drehen Sie den Schalter bis zum Anschlag (◎), durch, hörbar durch kurzes Klicken, wird die höhere der beiden Leistungsstufen eingestellt, die ebenfalls durch Drehen des Schalters gegen den Uhrzeigersinn von 12 bis 1 reguliert werden kann. Um zu der ursprünglichen Leistungsstufe zurückzukehren, drehen Sie den Schalter auf Einstellung 0. Bei den Doppelkochzonen schalten Sie mittels einer ersten Teilumdrehung des Schaltknopfes diekleiner (innere)Kochzone ein. Um beide (die innere und die äußere) einsuschalten, drehen Sie den Schaltknopf bis zum Endanschlag (◎) durch und wahlen Sie dann die gewünschte Leistungsstufe zwischen 12 und 1.
Erweiterbare ovale Kochzonen*
- Stellen Sie die gewünschte Leistungsstufe mittels des Schaltknopfes (D) von Minimum 1 bis Maximum 12 ein;
- Drehen Sie den Schaltknopf (G) auf folgende Symbole:
a. ⑥ wenn nur die interne kleine Kochzone eingeschaltet werden soll;
b. wenn die runde Kochzone eingeschaltet werden soll;
c. Wenn die gesamte ovale Kochzone eingeschaltet werden soll.
Empfohlene Leistungsstufen fur die unschiedlichen Gararten:
| Pos. | Strahlerplatte |
| 0 | Ausgeschaltet |
| 1 | Zum Schmelzen von Butter und Schokolade |
| 2 | Zum Aufwärmen von Milch, Wasser usw. |
| 3 | |
| 4 | Für Cremesuppen und Saucen |
| 5 | |
| 6 | Zum Sieden |
| 7 | |
| 8 | Für Fleischbraten |
| 9 | |
| 10 | Für Suppenfleisch |
| 11 | |
| 12 | Zum Fritieren |
Betriebskontrolleuchte (C)
These leuchtet auf, sobald eine Kochzone in Betrieb gesetzt wird.
Restwärmeanzeige (E)
These zeigt an, dass eine oder mehrere Kochzonen auch nach dem Ausschalten noch heißt sind (über 60^ ). Einige Modelle sind mit 4 Restwärmeanzeigen ausgestattet, d.h. eine für jeder Kochzone.
- Nur bei einigen Modellen.
Vorsichtsmaßregeln und Hinweise
DE
!Das Gerät wurde entsprechend den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen geliefert und sollenen aufmerksam gelesen werden.
Praktische Ratschläge zum Einsatz des Gerätes
Sogibt Ihr Ich Kochfeld sein Bestes:
- Verwenden Sie Kochgeschirr mit dickem und ebenem Boden, um sicher zu sein, dass dieser perfekt auf der Kochzone aufliegt.


- Benutzen Sie stets nur Kochgeschirr, dessen Durchmesser mit dem der Kochzone übereinstimmt, d.h. dessen Boden die Kochzone ganz bedeckt, und somit die gesamte Wärme genutz wird.



- Achten Sie daraufuf, dass der Boden des Kochgeschirrs trocken und sauber ist; nur soist ein perfektes Aufliegen des Geschirrbodens sowie eine lange Lebensdauer von Kochzone und Geschirr gewährleistet.
- Vermeiden Sie den Einsatz von Kochgeschirr, das auch auf Gasflammen verwendet wird. Die äußert hohe Hitzekonzentration der Gasbrenner konnte die Topfödenleitung verformen und demnach die korrekte Auflage beeinträchtigen.

Dieses Gerät entspricht den folgenden EG-Richtlinien: -2006/95/EWG vom 12.12.06 (Niederspannung) und
nachfolgenden Änderungen
-2004/108/EWG vom 15/12/04 (elektramagnetische Verträglichkeit) und nachfolgenden Änderungen
-93/68/EWG vom 22.07.93 und nachfolgenden Änderungen.
Allgemeine Sicherheit
!Stellen Sieitte sicher, dass das Beluftungsgitter des Geblases niemals verstopft bzw. abgedeckt wird. Das Einbaukochfeld erforderte eine korrekte Beluftung zur Kuhlung der elektronischen Teile.
- Dieses Gerät ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt.
- Das Gerätarf nicht im Freien aufgestellt werden, auch nicht, wenn sich um einen geschützten Platz handelt. Es ist hoch gefährlich, das Gerät Gewitättem und Unwetten auszusetzen.
- Berühren Sie das Gerät nicht mit nassen oder feuchten Händen oder Fuß und auch nicht, wenn Sie barfu sind.
- Das Gerätarf nur von Erwachsenen und gemäß den Hinweisen der vorliegenden Bedienungsanleitung zur Zubereitung von Lebensmitteln verwendet werden. jeder andere Einsatz (zum Beispiel: zum Beheizen von Räumen)
ist als unsachgemäß und gefährlich anzusehen. Der Hersteller haftet nicht für eventuelle, durch unsachgemßen, falschen oder unangemessenen Gebrauch verursachte Schäden.
- Verwenden Sie das Kochfeld nicht als Abstellfläche oder als Schneidebrett.
- Das Glaskeramikkochfeld ist stößfest; davon kann es durch Stöße bzw. Aufprall von spitzen Gegenständen springen (oder)sogar zerbrechen), Schalten Sie das Kochfeld in einem solchen Fall vom Stromnetz und wenden Sie sich an die Kundendienstelle.
- Vermeiden Sie, dass das Netzkabel anderer Elektrogeräte in Kontakt mit bereits Kochfeldteilen gelamt.
- Bitte berücksichtigten Sie, dass die Kochzonen noch für ca. 30 Minuten nach dem Ausschalten sehr heiß bleiben. Die Restwärme wird auf der entsprechenden Anzeige eingeblendet (siehe Inbetriebsetzung und Gebrauch).
- Halten Sie sämtliche Gegenstände, die schmelzen können, wie Plastikteile oder Kunststoffe sowie Zucker oder stark zuckerhaltige Speisen von dem Kochfeld fern. Achten Sie besonders auf Verpackungsmaterial, Frischmaltefolie und Alufolie: Wird derartiges Material auf den noch bereits oder warmen Oberflächen belassen, können sie das Kochfeld dauerhaft beschädigen.
- Stellen Sie Stieltöpfle und Pfannen immer mit nachinnen gerichteten Griffen auf die Kochstelle, um jegliches Risiko durch unbeabsichtigtes Anstoßen auszuschreiben.
- Ziehen Sie den Netzstecker nicht am Netzkabel aus der Steckdose, sondern nur am Netzstecker selbst.
- Ziehen Sie vor der Reinigung oder vor Wartungsmaßnahmen stets den Netzstecker aus der Steckdose.
- Das Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschrankten körperlichen, geistigen oder Wahmehungsfähigkeiten oder aber ohne ausreichende Erfahrung und Produktkennis geeignet, sofern sie nicht durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt werden oder zuvor Anleitungen zum Gerätegebrauch erhalten haben.
- Kinder dürfen nicht mit dem Gerätspiel.
- Schauen Sien nicht zu intensiv auf die eingeschalteten Halogen-Kochzonen, sowieitvorhanden.

Entsorgung
- Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften; Verpackungsmaterial kann wiederverwertet werden.
Die europäische Richtinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) sieht vor, dass Haushaltsgeräte nicht mit dem normalen Hausmüll entsorgt werden dürfen. Die Altgeräte müssen getrennt gesammelt werden, um die Rückführung und das Recycling der Materialen zu optimieren, aus denen die Geräte hergestellt sind, und um mögliche Belastungen der Gesundheit und der Umwelt zu verhindern. Das Müllemersymbol ist auf allen Produkten dargestellt, um an die Verpflichtung zur getrennten Abfallsammlung zu erinnem. Für weitere Informationen zur korrekten Entsorgung konnen sich die Besitzer von elektrischen Haushaltsgeräten an die übergeordnete öffentliche Einrichtung oder an ihren Handler wenden.
Abschalten Ihres Gerätes vom Stromnetz
Vor jeder Reinigung und Pflege ist das Gerät vom Stromnetz zu trennen.
Reinigung des Gerätes
! Der Einsatz von Scheuermitteln oder scharfen oder chemischen Reinigungsmitteln wie Backofensprays, Fleckenentferner, Rostentfernungsmittel, Reiniger in Pulverform und Scheuerschwämme ist zu vermeiden: diese können die Oberfläche des Kochfeldes dauerhaft beschädigen.
! Verwenden Sie zur Reinigung des Kochfeldes keine Dampf- oder Hochdruckreinigungsgeräte.
- Zur tätiglichen Pflege genugt es, das Kochfeld mit einem feuchten Schwamm abzuwischen und mit Kuchenpapier abzutrocknen.
- Bei entsprechenden starker Verschmutzung sollte ein spezielles Reinigungsmittel für Glaskeramik verwendet werden; anschließend ist das Kochfeld mit Wasser abzuspälen und sorgfältig abzutrocknen.
- Starke Verschmutzungen setzen sich mit dem mitgelieferten Schaber entfernen. Sie sollenn sochnell wie möglich - und nicht erst nach Abkühlen des Kochfeldes - entfernt werden, um zu vermeiden, dass sich die Verschmutzungen festsetzen. Gute Ergebnisse setzen sich auch mit einem für Glaskeramik geeigneten Spezialschwamm aus Edelstahlwolle und einer einfachen Spüllauge erzielen.
! Der mitgelieferte Schaber ist äußert scharf: Seien Sieitte vorsichtig bei Gebrauch desselben.
- Auf dem Kochfeld versehentlich geschmolzene Alufolie, Plastikteile oder Kunststoffe, sowie Zuckerreste müssen umgehend mit einem Schaber von der noch warmen Oberfläche entfernt werden.
- Nach der Reinigung kann das Kochfeld mit einem Pflegeprodukt nachbehandelt werden: Der unsichtbare Schutzfilm, den ein solches Produkt hinterlässt, schützt die Oberfläche vor eventuell überkochenden Speisen. Es empfeht sich, diese Nachbehandlung bei lauwarmem oder abgekühtem Gerät vorzunehmen.
- Achten Sie darauf, das Kochfeld nach der Reinigung stets mit klarem Wasser abzuspulen und anschließend abzutrocknen. Rückstände der Reinigungsmittel können sich)namlich bei der{nachsten Benutzung des Kochfeldes ihrerseits festsetzen.
Edelstahlrahmen (nur bei mit Rahmen versehenen Modellen)
Auf den Edelstahlteilen konnten Flecken zurückbleiben, sollte stark kalkhaltiges Wasser oder phosphorhaltiges Spülmittel für längerere Zeit darauf vorhanden sein.
Es ist ratsam, das Kochfeld nach der Reinigung gut nachzuspullen und abzutrocknen. Wird versehentlich Wasser darauf vonschüttet, muss es sofort sorgsam getrocknet werden.
! Einige Kochfelder sind mit einem Aluminiumrahmen versehen, der Edelstahl sehrähnlich ist. Verwenden Sieitte keine Produkte zur Reinigung und Entfettung, die nicht für Aluminium geeignet sind.
Demontage des Kochfeldes
Sollte sich die Abnahme des Kochfeldes als erforderlich erweisen, verfahren Sieitte wie folgt:
- Schrauben Sie die Schrauben aus, die zur Befestigung der seitlichen Zentrierungsfedern dienen;
- lockern Sie die Schrauben der Eck-Befestigungsbügel;
3.nehmen Sie das Kochfeld aus dem Mobelausschnitt Heraus.
! Wir empfehlen dringlich, Innenmechanismen nicht eigenschaftig zu reparieren. Kontaktieren Sie bei Störungenitte den Kundendienst.
Technische Beschreibung der Modelle
DE
In den angeführten Tabellen werden, Modell für Modell, die Energiebedarfswerte, die Art der Heizelemente und der Durchmesser einer jeder Kochzone ausgewiesen.
| Kochfelder | TEM 645.1 C | TEM 645.1 L | ||
| Kochzonen | Leistung (W) | Durchmesser (mm) | Leistung (W) | Durchmesser (mm) |
| Hinten links | A 2500 | 210 | A 2500 | 210 |
| Hinten rechts | H 1400 | 160 | H 1400 | 160 |
| Vorne links | H 1200 | 145 | H 600 | 100 |
| Vorne rechts | H 1800 | 180 | H 1800 | 180 |
| Gesamtleistung | 6900 | 6300 | ||
| Kochfelder | TEM 646.1 L | TRM 640.1 C | ||
| Kochzonen | Leistung (W) | Durchmesser (mm) | Leistung (W) | Durchmesser (mm) |
| Hinten links | A 2500 | 210 | H 2500 | 210 |
| Hinten rechts | H 1400 | 160 | H 1400 | 160 |
| Vorne links | H 1200 | 145 | H 600 | 100 |
| Vorne rechts | A 1800 | 180 | H 1800 | 180 |
| Gesamtleistung | 6900 | 6300 | ||
| Kochfelder | TEM 635.1 O L | TRM 631 O L | ||
| Kochzonen | Leistung (W) | Durchmesser (mm) | Leistung (W) | Durchmesser (mm) |
| Hinten links | A 2500 | 210 | H 2300 | 210 |
| Hinten rechts | H 1400 | 160 | H 1400 | 160 |
| Vorne Mitte | HO 2400/1600/600 | 170x260 | HO 2400/1600/600 | 170x260 |
| Gesamtleistung | 6300 | 6100 | ||
Legende:
A = Halogen einfach
H = hilight einsfach
HO = hilight oval

Italiano, 1

Français, 9

English,17

Deutsch, 25

Espanol, 33
TEM 635.1 O L
TEM 645.1 C
TEM 645.1 L
TEM 646.1 L
TRM 640.1 C
TRM 631 O L
Sumario
Instalación, 34-36
Colocacion
Conexión electrica
EinfachAnleitung
